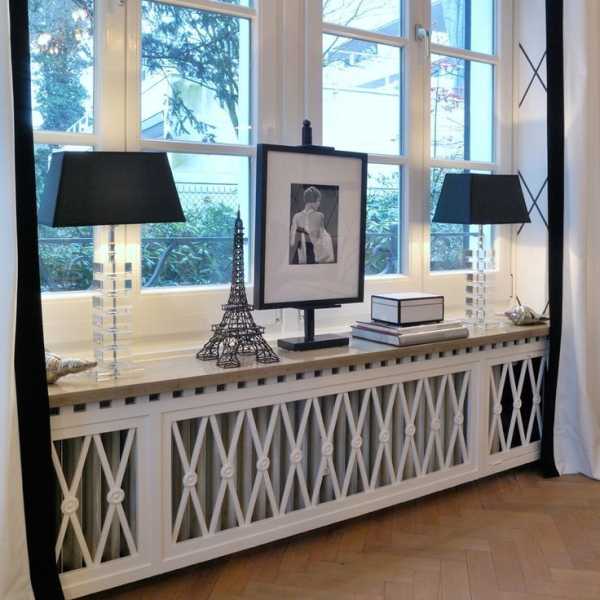

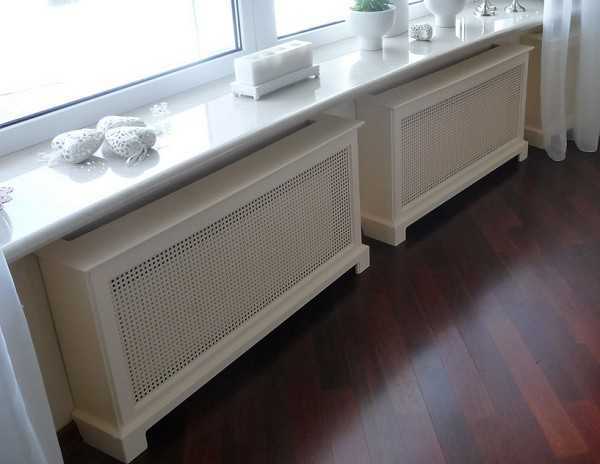

Какие бывают экраны на батарею отопления

Часто во время ремонта дома или квартиры возникает вопрос: нужно ли менять радиаторы отопления? Если они не повреждены и хорошо выполняют свою работу, то нет необходимости тратить деньги на приобретение и монтаж новых отопительных приборов. Если они неприглядно выглядят и не вписываются в дизайн будущего ремонта, то для этого существуют специальные защитные экраны, которые имеют красивый декоративный внешний вид и хорошо пропускают через себя тепло от батарей отопления. Такая конструкция являет собой «чехол» для отопительных приборов.

Назначение

Защитное устройство для радиатора имеет три основных функции:

1. Защитная. Панели защищают от ожогов и других повреждений, которые можно получить от контакта с радиатором.

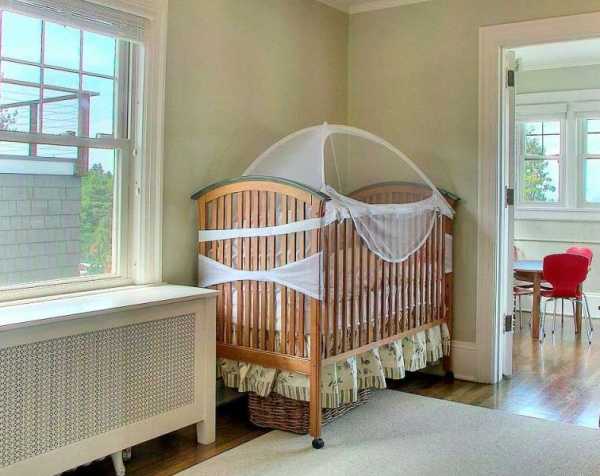

2. Маскировочная. Экраны скрывают неприглядные элементы системы отопления.

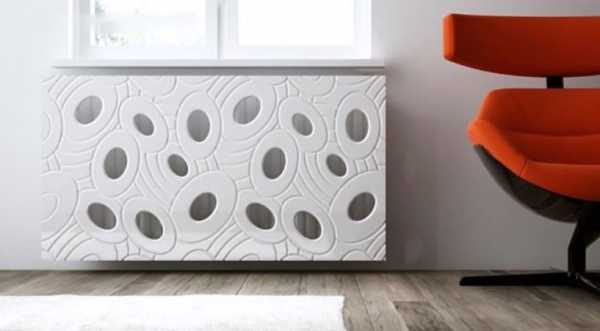

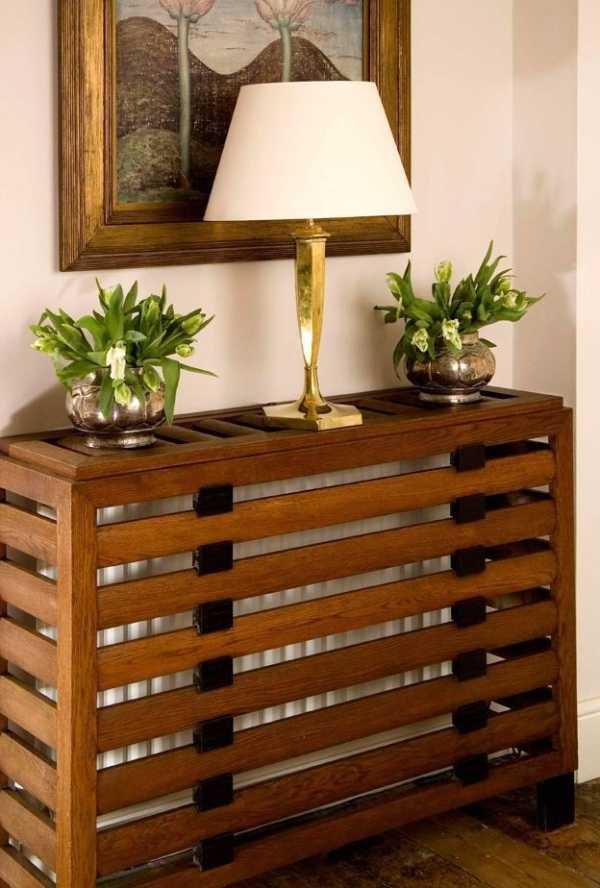

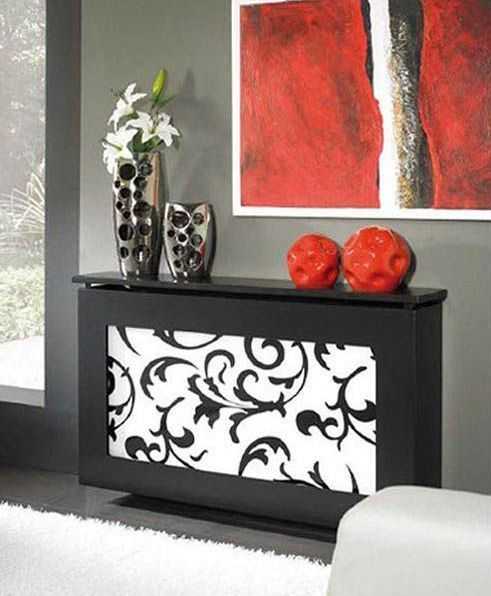

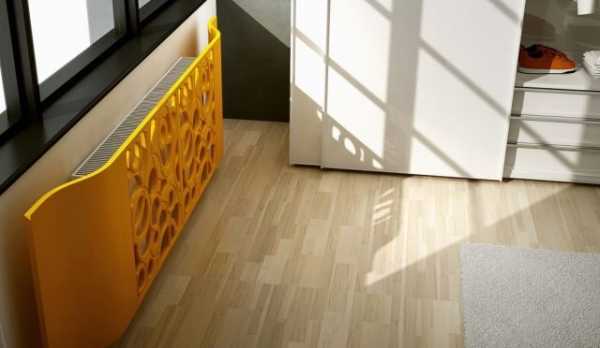

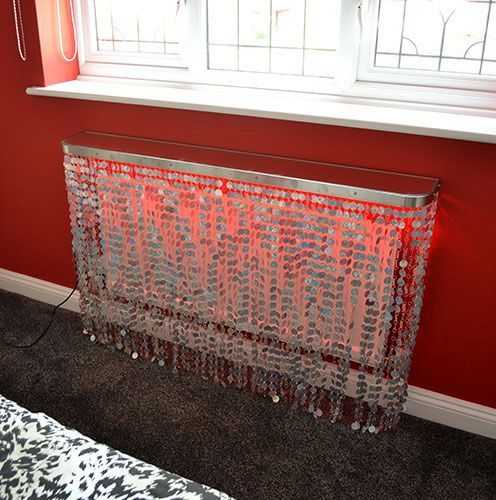

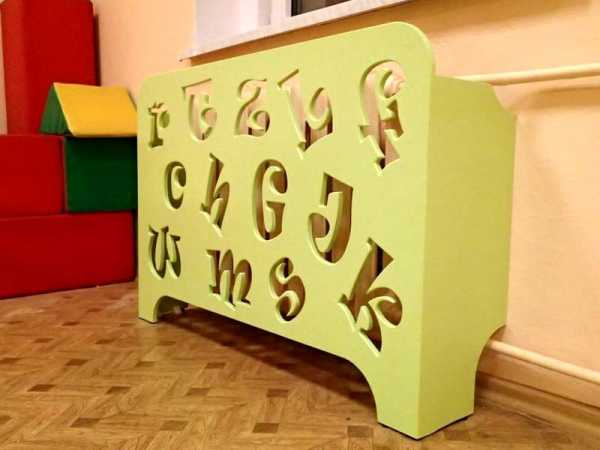

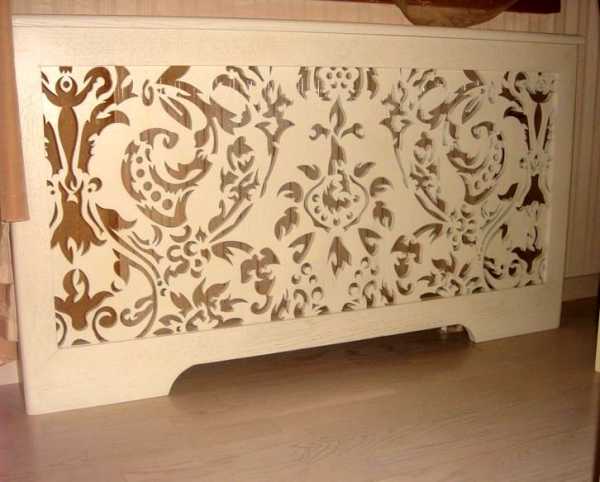

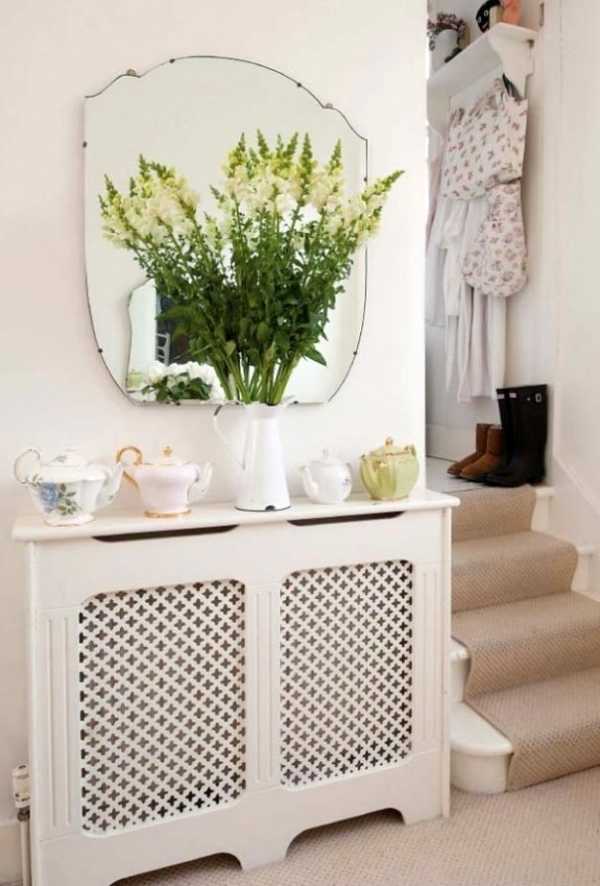

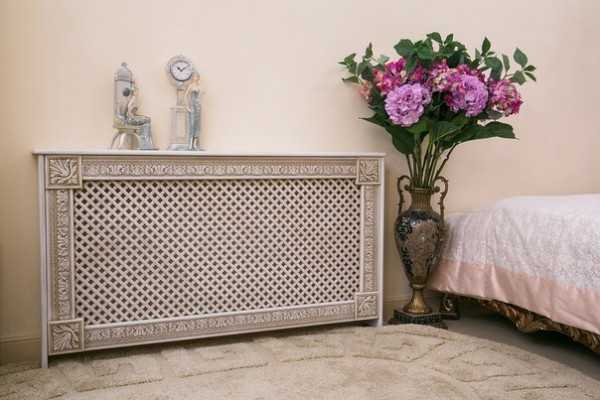

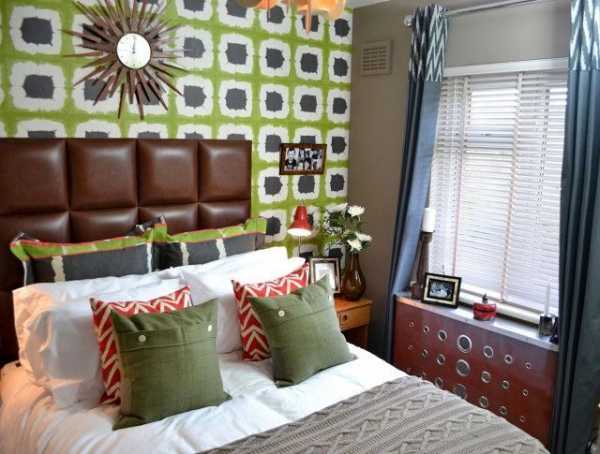

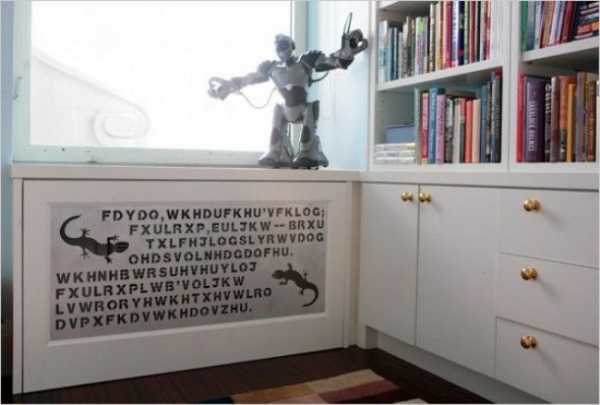

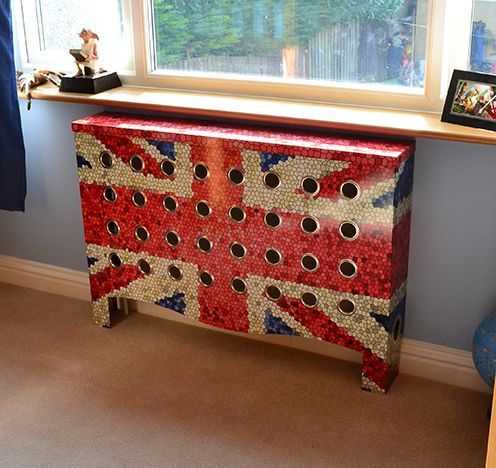

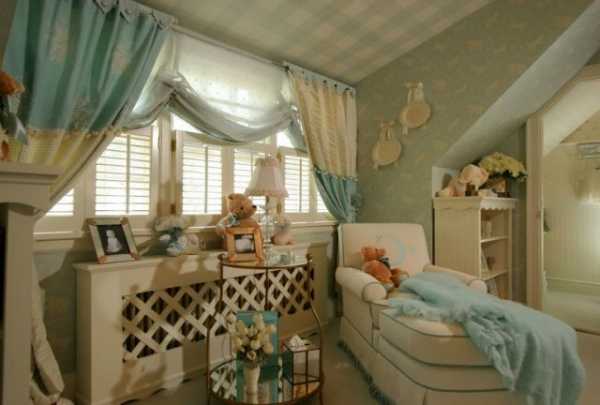

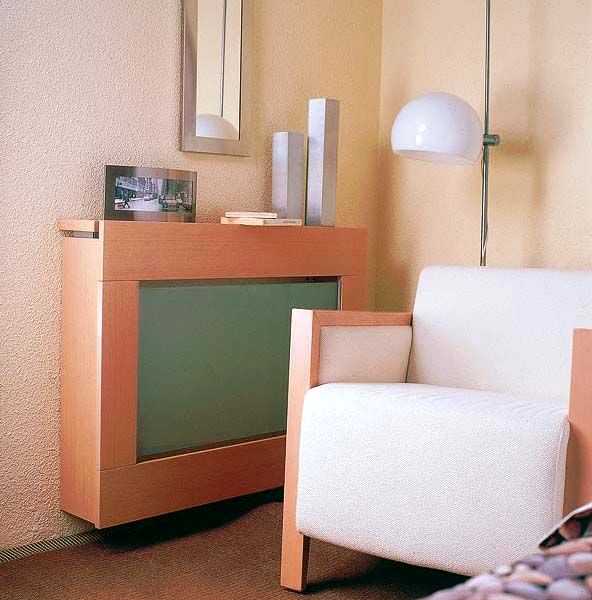

3. Декоративная. Устройства дают возможность обустроить радиаторы отопления согласно дизайнерскому решению.

Кроме выполнения всех вышеперечисленных функций, защитные панели не должны снижать эффективность отопления помещения.

Виды

По конструктивному решению наиболее распространены три основных вида защитных экранов:

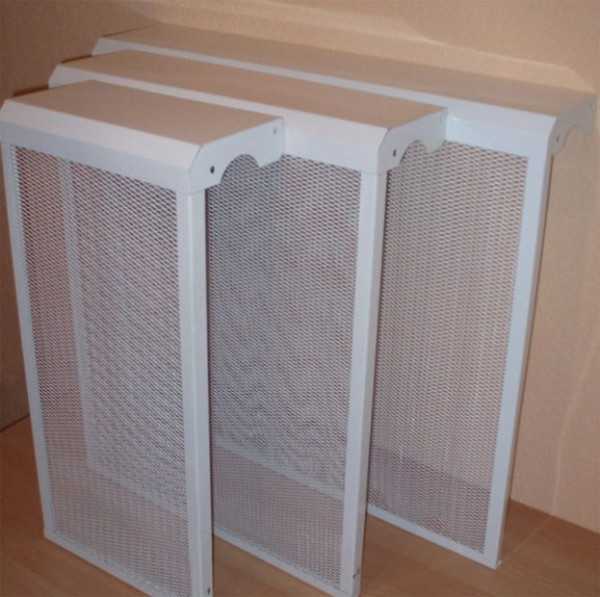

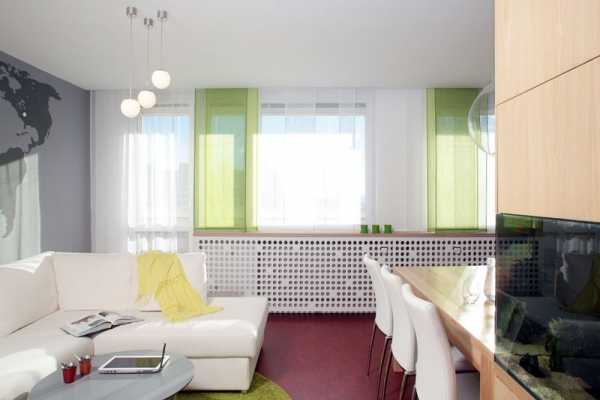

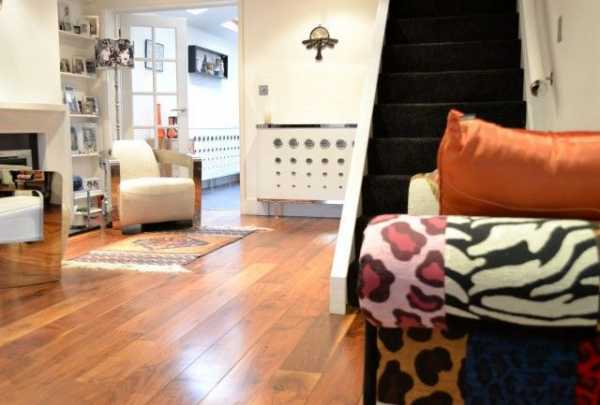

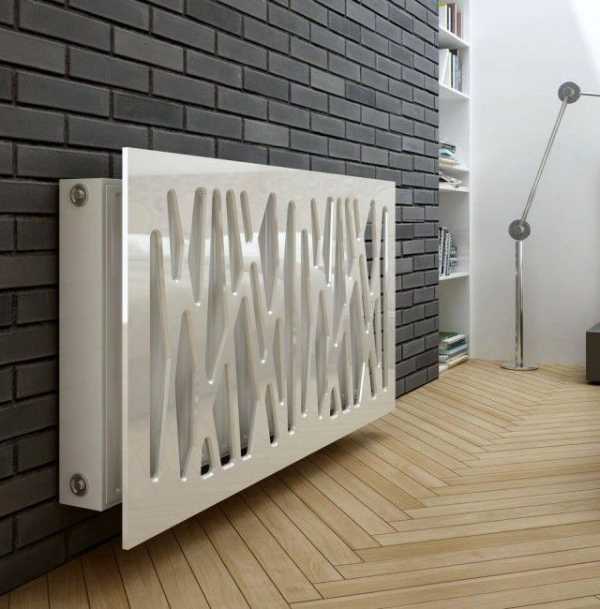

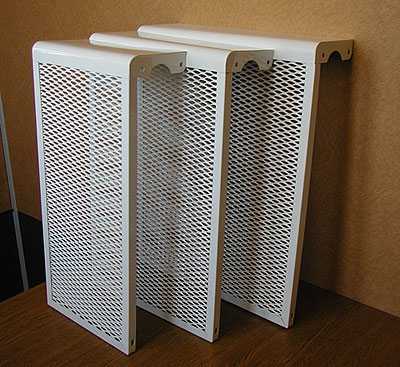

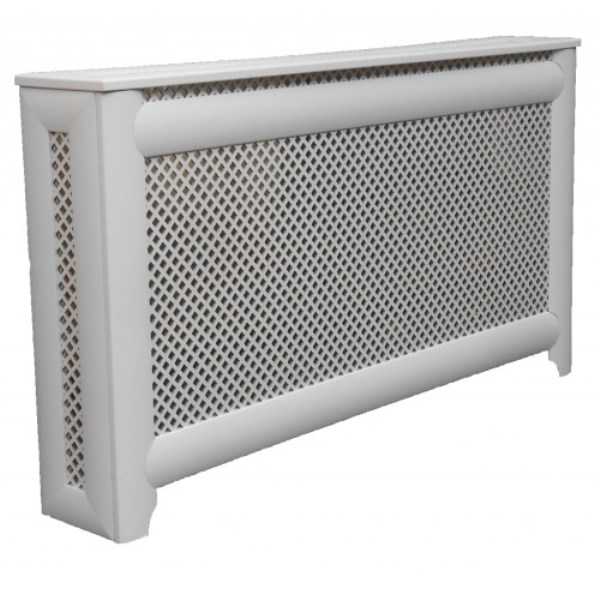

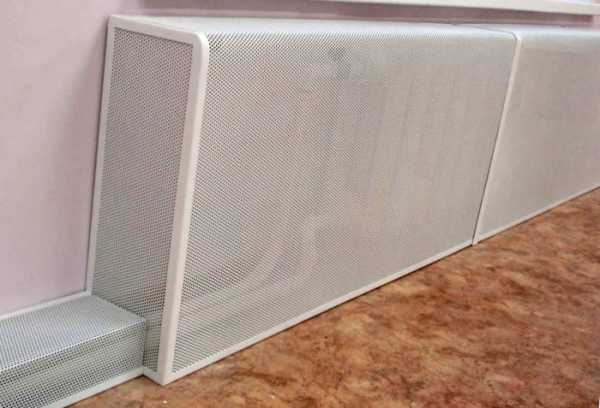

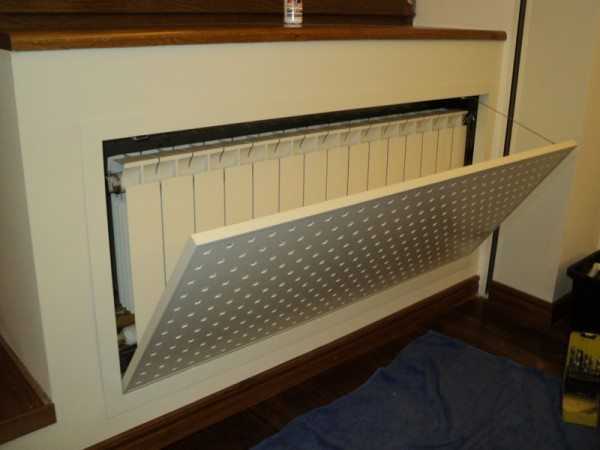

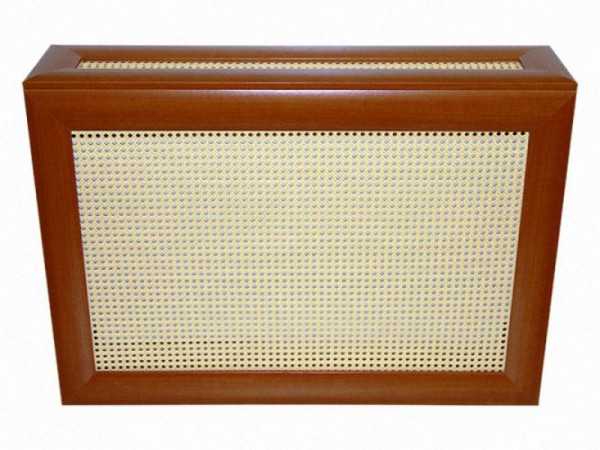

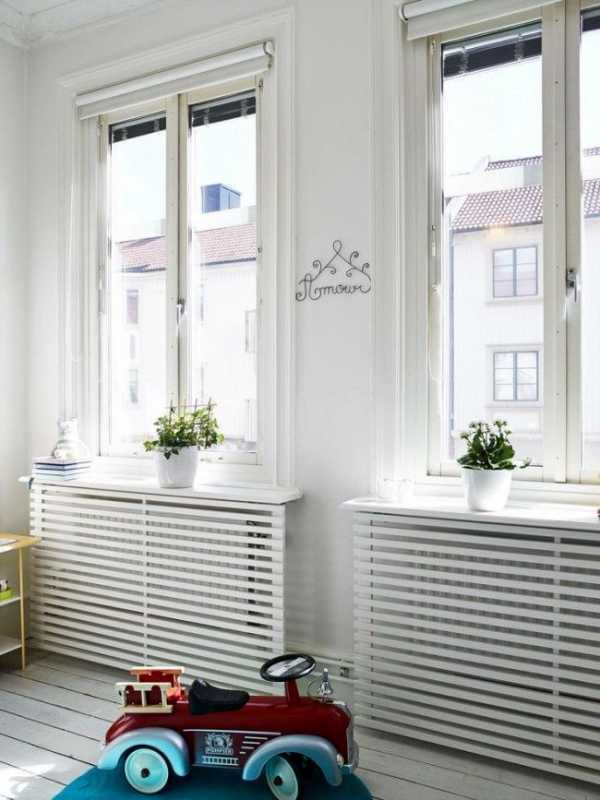

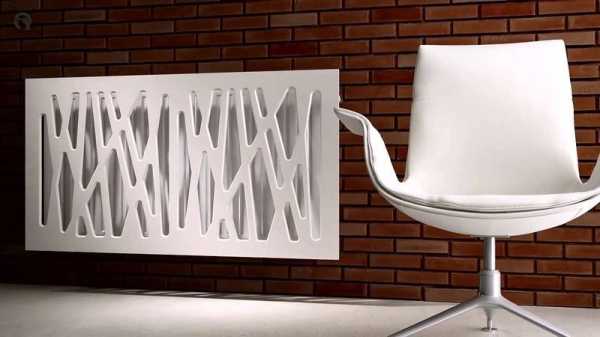

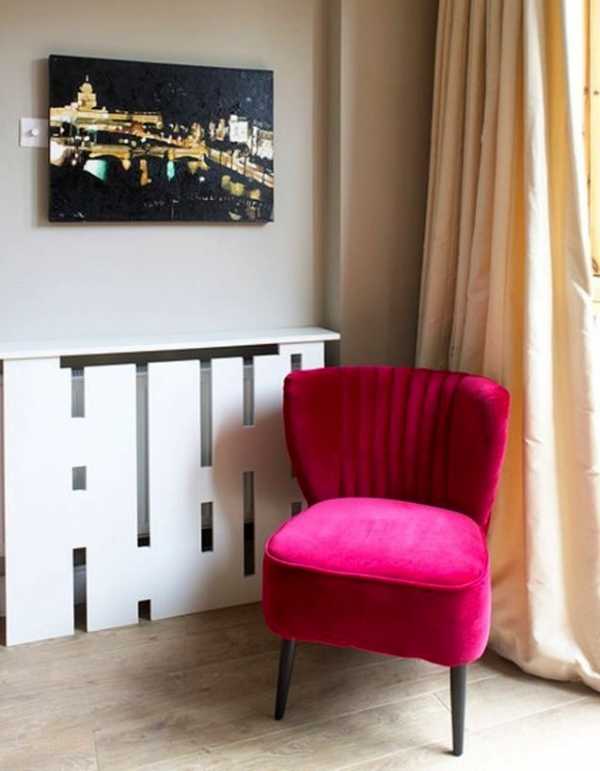

Навесная панель

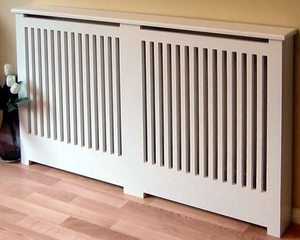

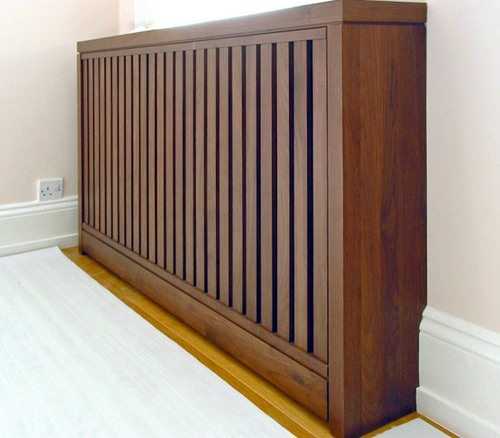

Наиболее простые, дешёвые и популярные виды экранов. В конструкции отсутствуют боковые и нижние ограждения. Для их установки достаточно навесить панель на радиатор отопления. Ввиду того, что такой кожух продается уже в готовом состоянии, необходимо их приобрести соответствующего размера. Кожух должен полностью покрывать площадь батареи и не выходить за её периметр. Благодаря своей конструкции навесные панели легко навешиваются и снимаются, что удобно в случае необходимого доступа к радиатору.

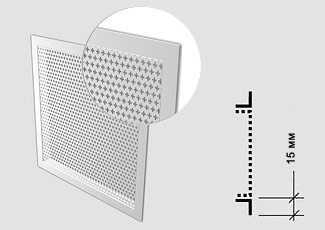

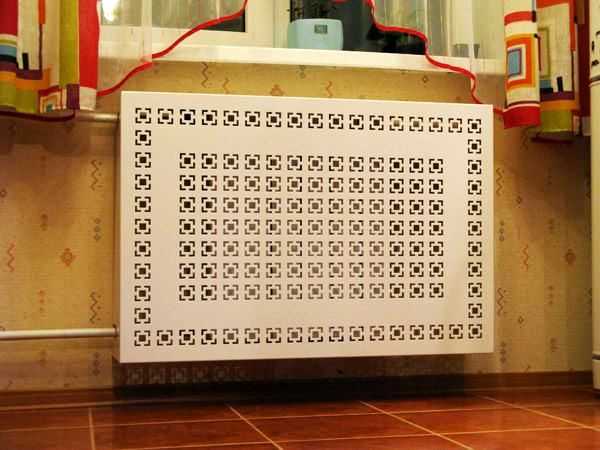

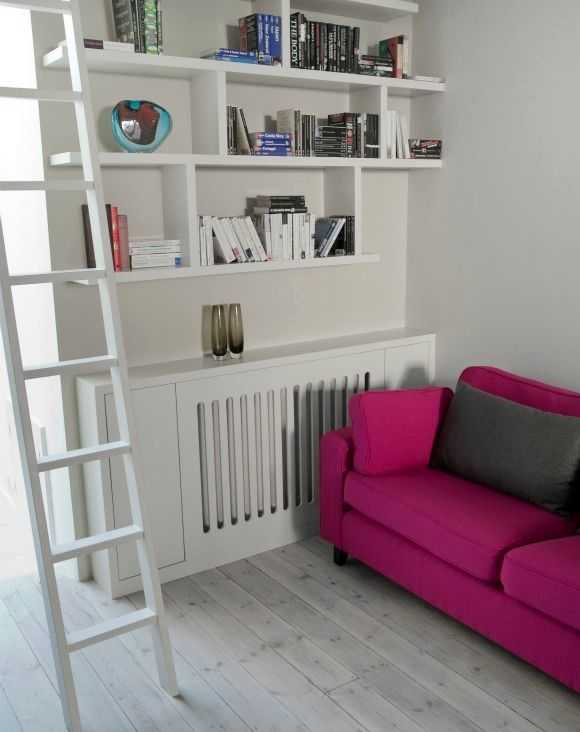

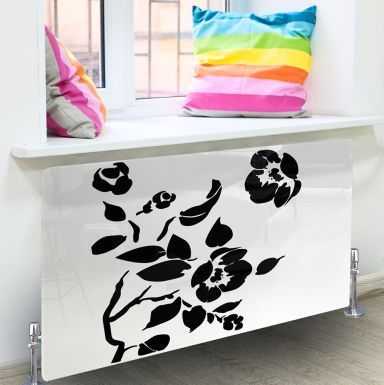

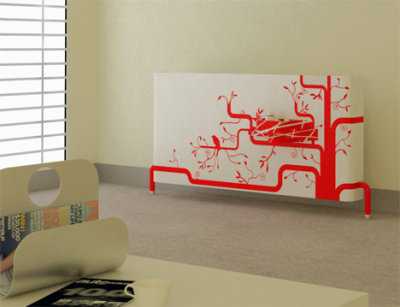

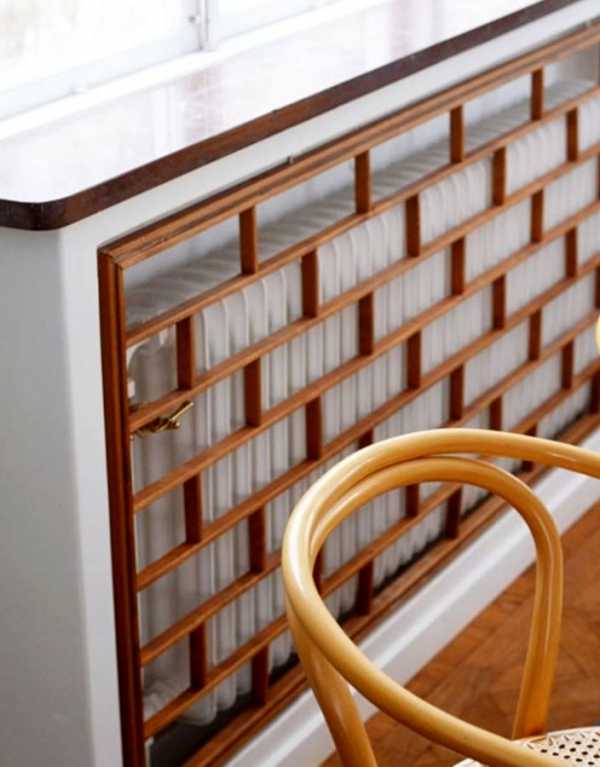

Плоская панель

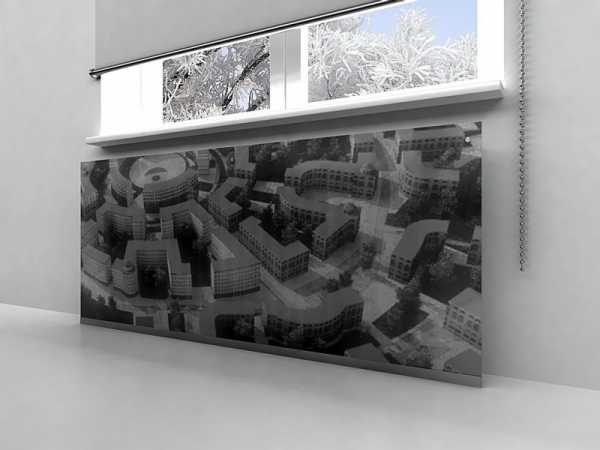

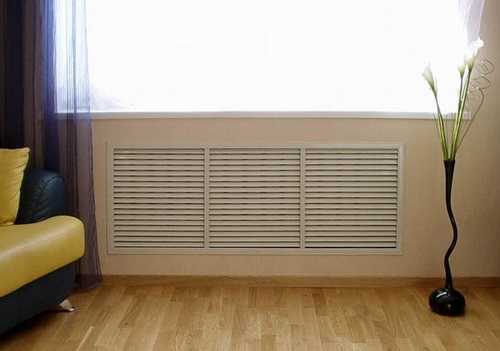

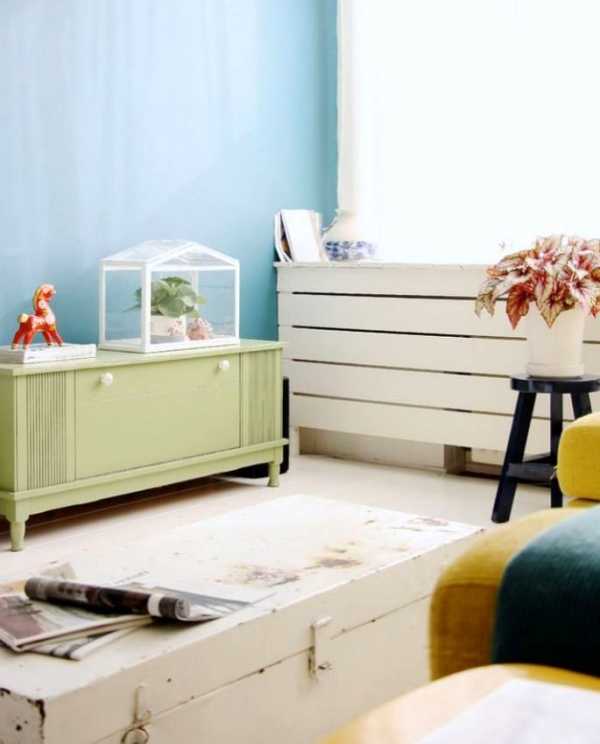

Устанавливается как ограждающая конструкция батарей в нише или декоративная панель из любого материала на коннекторах. Наиболее часто используется стеклянная панель.

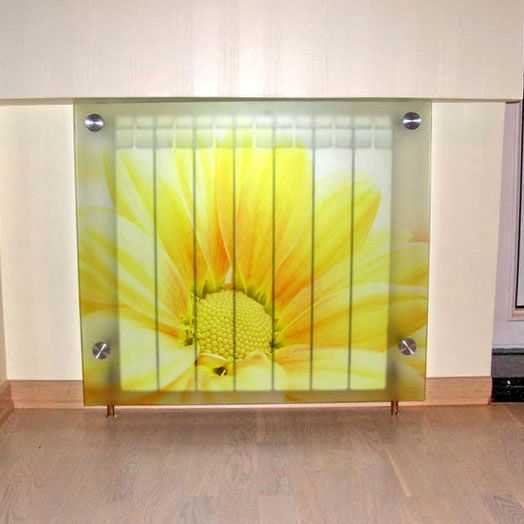

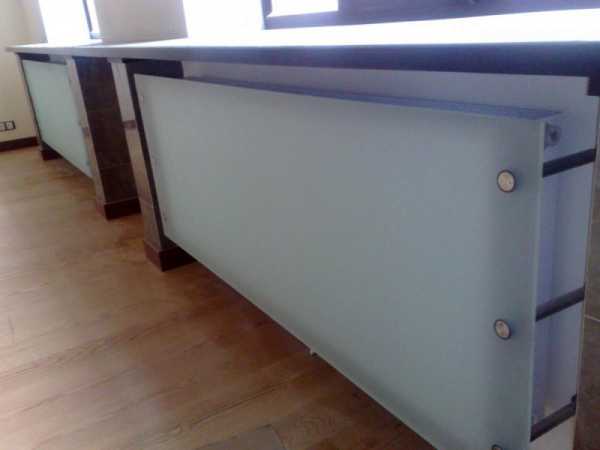

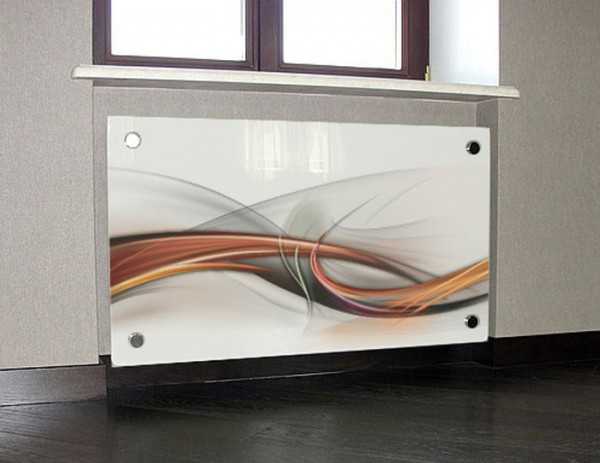

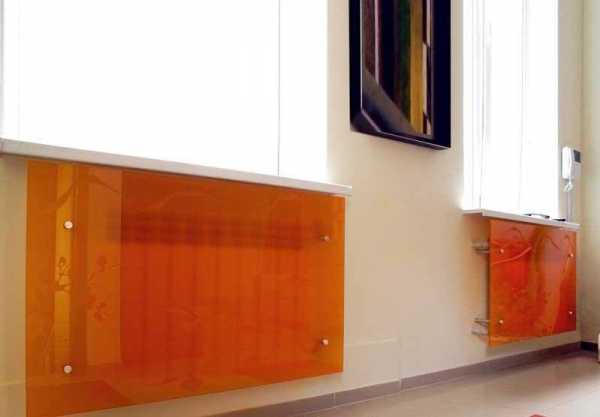

Процесс установки стеклянной декоративной панели на батарею:

• Отмечаются четыре точки на стене за радиатором, по которым будут установлены крепления.
• По отмеченным точкам выполняется сверление.
• Устанавливаются хромовые коннекторы по четырем сторонам.
• Навешивает

www.teplo-ltd.ru

Панельные радиаторы отопления — знакомимся ближе

Многие владельцы домов и частных, затевая масштабный ремонт, планируют и замену или обновление системы отопления. И вот тогда обязательно встает вопрос о новых радиаторах. Если раньше практически единственным выбором были чугунные батареи, то сегодня в свободной продаже представлено немалое количество самых разнообразных радиаторов, различающихся не только своим внешним видом, но и материалом изготовления, тепловой мощностью, другими техническими и эксплуатационными параметрами.

Панельные радиаторы отопления

Панельные радиаторы отопления являются одним из тех многих вариантов, которые стали особо популярными в первую очередь благодаря своему элегантному внешнему виду. Однако, чтобы остановить свой выбор именно на подобных батареях, необходимо узнать их технические и эксплуатационные характеристики, так как, к сожалению, они подходят не для всех систем отопления, и средства могут быть потрачены напрасно.

Этот вид батарей появился в 70-е годы прошлого века. Его разработали в качестве альтернативы традиционным чугунным радиаторам, которые устанавливались повсеместно.

Новый вид батарей в те годы особо не прижился, так как эффективность работы намного уступала привычному для всех чугунному варианту, тем более, что качество самых первых моделей было еще достаточно низким. Поэтому от панельных батарей тогда решено было отказаться. Только спустя годы, благодаря новым технологическим разработкам, их конструкция была усовершенствована, а для изготовления стали использоваться новые качественные материалы.

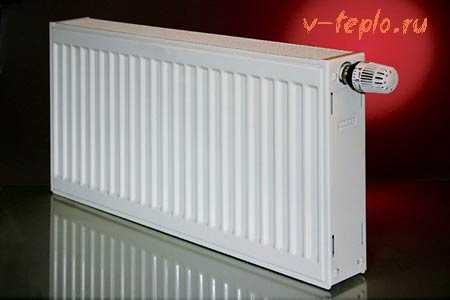

Современные панельные радиаторы

Обновленный вариант панельных батарей обрел достаточно широкую популярность. Они производятся в широком диапазоне размеров и рассчитаны на разную мощность отопления. Качественные панельные радиаторы, правильно подобранные и установленные, верно прослужат длительный срок.

Содержание статьи

Как изготавливают панельные радиаторы

Процесс изготовления стальных панельных радиаторов включает несколько этапов:

Штамповка деталей для панельных радиаторов

• Штамповка панелей из листовой стали толщиной обычно 1,25 мм.
• Изготовление конвекторов П-образной формы, необходимых для большей теплоотдачи, из стальных полос толщиной 0,3÷0,5 мм.
• Соединение двух штампованных панелей между собой.
• Закрепление на двух соединенных панелях конвекторов.
• Монтаж арматуры для врезки радиатора в систему.
• Покраска стальных поверхностей панели.

Покраска панелей — это один из важнейших этапов в изготовлении панельных радиаторов, так как от качества нанесённого покрытия зависит долговременность эксплуатации радиаторов.

Всем известно, что сталь подвержена воздействию коррозии, тем более — при длительном пребывании во влажной среде. Поэтому, без качественной окраски, которая проводится по специальной технологии, не обойтись.

Окрашивание стальных панельных радиаторов может осуществляться несколькими способами:

— Традиционным, путем погружения в окрашивающий состав (ОП).

— По технологии анодного электрофореза (АЭФ).

— Методом катодного электрофореза (КЭФ), который обычно применяется в автомобильной промышленности.

Схема нанесения защитного покрытия и окраски радиаторов

КЭФ — самый передовой метод окраски панельных стальных радиаторов. Он зарекомендовал себя высокой стойкостью, долговечностью и надежностью покрытия. Технологический процесс включает в себя три основных стадии:

• Первая стадия заключается в нанесении на сталь тончайшего покрытия из марганца и фосфатов цинка. Этот слои увеличивают стойкость металла к коррозии, что увеличивает срок эксплуатации радиаторов.
• Вторая стадия — это погружение радиатора в красящий состав и дальнейшее проведение процесса окрашивания методом катодного электрофореза. Смысл заключается в том, что емкость с краской подключена к положительному электроду (катоду), тогда как сама панель – к отрицательному (аноду). Окрашивание останавливается тогда, когда состав равномерным слоем покроет всю поверхность панели — этот слой выполняет роль изоляционного материала.
• Третий этап заключается в процессе нанесения на слой краски эпоксидного порошка и его оплавления при высоких температурах. Этот слой формирует глянцевое высококачественное покрытие заданного цвета, которое не выцветает и не желтеет, хорошо противостоит внешним истирающим, процарапывающим воздействиям.

Для окрашивания не используют веществ, содержащих формальдегидные составляющие и тяжелые металлы. В составе наносимой краски содержится всего 2% растворителя, притом, что при окрашивании менее передовым методом АЭФ его содержание составляет 9 ÷ 10%. Именно благодаря малому содержанию растворителя, радиатор даже при нагреве до 100 ÷ 120 градусов не выделяет вредных для организма человека веществ.

После завершения всех стадий окраски, готовые радиаторы подвергаются испытательной нагрузке — опрессовке под давлением 1,3 МПа. Успешное прохождение испытаний дает гарантию на безаварийную эксплуатацию батарей в течение 10 ÷ 12 лет.

При приобретении панельных батарей, нужно обязательно поинтересоваться, каким из трех способов была нанесена на металл краска.

Кроме этого, нужно обратить внимание на качество покрытия. Оно должно быть одинаково ровным и однородным, как с наружной стороны радиаторов, так с тыльной. Если качество окраски внешней и обратной сторон радиатора визуально отличаются – это говорит о недобросовестном изготовлении каким-то полукустарным способом, и от этого варианта лучше отказаться.

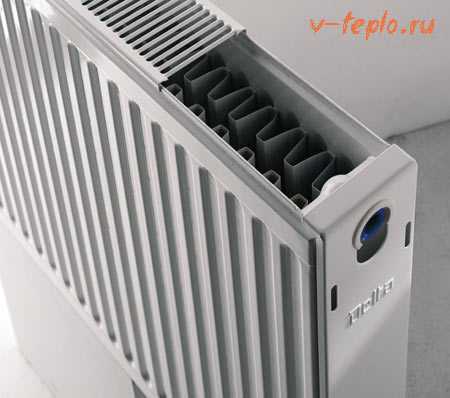

Конструкция панельных радиаторов

Радиатор может иметь различную конструкцию и состоять из одной, двух или трех панелей, каждая из которых изготавливается из двух стальных штампованных металлических пластин, сваренных между собой по контуру. При штамповке в пластинах образуются вертикальные каналы, которые будут являться путем для прохождения теплоносителя. Пластины соединяются роликовой сваркой в готовые панели. Если панелей несколько, то они соединяются между собой с помощью патрубков. Чтобы теплоотдача была максимальной, между панелями (или, если она одинарная – то сзади нее) дополнительно могут прикрепляться пластинчатые конвекторы.

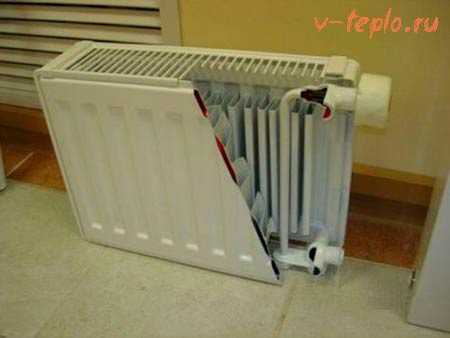

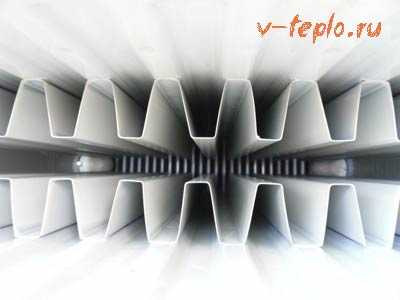

Типовая схема внутреннего устройства панельных радиаторов

Если радиатор состоит из нескольких панелей, то часто по боковым сторонам зазоры между ними закрываются решетками-кожухами.

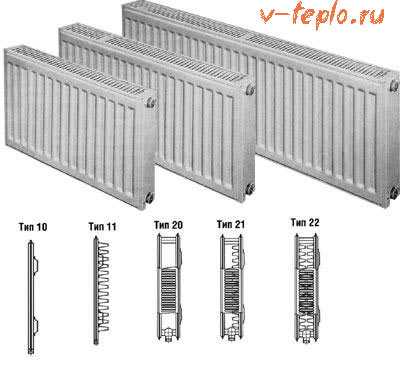

Классификация стальных панельных радиаторов

Существует специальная классификация панельных радиаторов, которая выражается двузначным числом. Это очень удобно, так как по наименованию конкретной модели подобным образом сразу показывается, какое количество панелей и конвекторов составляют общую конструкцию.

Для примера – взгляните на следующую таблицу:

Классификация стандартных по размеру панельных радиаторов.

Длина может изменяться в зависимости от модели.

Понятно, что от конструкции радиатора напрямую зависят функциональные возможности и теплоотдача. Например, тип 10, в связи с отсутствием конвекторов, способен только к прямой теплопередаче от поверхности и, в какой-то степени, к тепловому излучению. А вот установленные на панелях конвекторы способствуют созданию мощных конвекционных восходящих потоков разогретого воздуха, и помещение прогревается значительно быстрее и эффективнее.

При выборе подобных радиаторов нужно учесть ещё несколько моментов:

• Верхний критический температурный предел для теплоносителя, предусмотренный для панельных радиаторов, не более 110 градусов. При стабильной стандартной температуре в центральной отопительной системе в 70 градусов, батареи прослужат длительный срок.
• Рабочее давление должно быть не более 1,0 МПа (10 бар), иначе конструкция может не выдержать и дать течь. В центральной системе отопления рабочим обычно является давление 9 бар, но если случаются гидроудары, то не исключены скачки до 11÷12 бар, а это уже становится опасным для панельных радиаторов. Давление при проведении заводских испытаний — 1,3 МПа (13 бар) — это максимально возможное давление для панельных радиаторов.

Мощность и размеры радиаторов

Производители предусмотрели различные весьма внушительный размерный диапазон для панельных радиаторов, как в высоту, так и в ширину, поэтому их можно подобрать под любую нишу в стене, под любое окно, или просто на стену – под любой стиль интерьера. Практически плоский или же имеющий определенную толщину корпус может иметь высоту от 300 до 900 мм, а длину от 400 до 3000 мм.

Мощность радиатора зависит и от его конструкции, и от размера

Учитывая место установки и желаемую мощность, которая должна быть выбрана в зависимости от обогреваемой площади, выбираются нужные модели радиаторов и их количество.

Для примера — таблица мощности самых востребованных типов радиаторов, в зависимости от их размеров:

А какую тепловую мощность радиаторов необходимо обеспечить для конкретного помещения, в зависимости от его площади и от специфических особенностей дома – в специальной статье нашего портала.

Кроме того, можно воспользоваться специальным калькулятором, который разработан специально для подсчета требуемой тепловой мощности радиаторов:

Калькулятор для расчета необходимой тепловой мощности радиаторов отопления

Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

— 35 °С и нижеот — 25 °С до — 35 °Сдо — 20 °Сдо — 15 °Сне ниже — 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом

Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

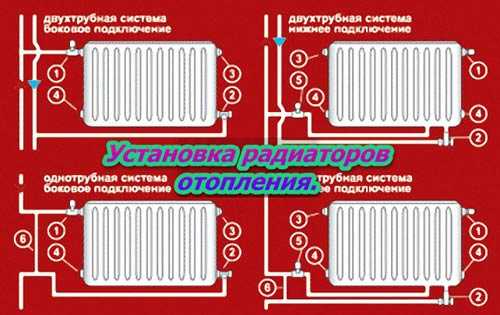

Способы подключения радиаторов

Панельные радиаторы могут быть врезаны в контур боковым или нижним подключением — это зависит от конструкции выбранной модели. Поэтому это обстоятельство также нужно предусмотреть при приобретении батарей.

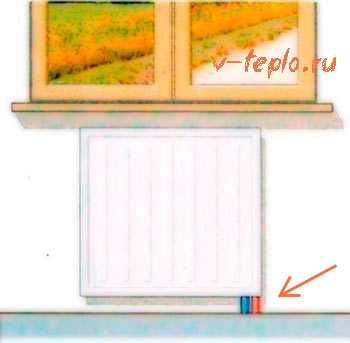

Примерная схема установки с нижним подключением

Боковое подключение может выполняться с левой или правой стороны панели, и сам процесс соединения батареи и трубы контура осуществляется достаточно легко.

Более универсальными считаются радиаторы с нижним подключением, так как они снабжены термостатическим регулятором, который дает возможность устанавливать в помещении определенную температуру.

Термостатические регуляторы при разных способах подключения

Кроме этого, если планируется установка батарей с подключением снизу, трубы отопительной системы могут быть спрятаны в стену.

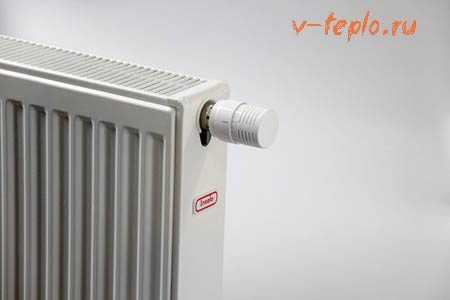

Боковое соединение радиатора с трубой, дополненное термостатом

Маркируются панельные радиаторы, подключающиеся снизу, значком «V», и имеют более высокую стоимость, нежели те, которые подключаются с одной из сторон батареи.

Достоинства и недостатки панельных радиаторов отопления

Как и любому другому типу батарей, панельным радиаторам присущи свои положительные и отрицательные стороны.

Для начала — о положительных качествах:

• Удобство и быстрота монтажа панелей объясняются их цельностью. Вся установка батарей на стену заключается в навешивании их на кронштейны, закрепленные в стене, и подключении к отопительному контуру. Однако, нужно отметить, что подобная цельность может превратиться и в недостаток, в том случае, если возникнет аварийная ситуация с образованием протечки. Панель в такой ситуации придется менять полностью, в отличие от секционных вариантов, где достаточно будет заменить одну из секций.

• Высокая теплоотдача от панелей иногда является главным фактором при выборе именно этого вида радиаторов. Подобное качество достигается благодаря хорошей теплопроводности металла и его небольшой толщине, а конвекторы же, через которые циркулирует нагретый воздух, помогают теплу быстро распространиться по помещению.

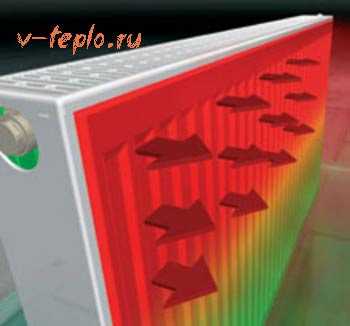

Термограмма распространения тепла от панельного радиатора

• Экономичность использования панелей в автономной отопительной системе — объясняется небольшим количеством теплоносителя, циркулирующего по трубам и радиаторам. Чем меньше жидкого теплоносителя будет использовано в системе, тем быстрее он будет нагреваться, а значит на достижение нужной его температуры потратится меньше топлива, которое сегодня стоит немалых денег. При использовании панельных радиаторов экономия энергоносителей составляет в среднем до 35 ÷ 40% по сравнению с чугунными батареями.
• Если в доме есть маленькие дети, то, установленные панели будут гораздо безопаснее традиционных чугунных радиаторов. При случайном падении и ударе о достаточно мягкий металл кожуха панельного радиатора ребенок не получит тяжелых травм, а вот если он упадет и ударится о ребро чугунной батареи, то рана может быть гораздо серьезнее. Поэтому многие родители предпочитают закрывать батареи из чугуна экранами, что несет дополнительные затраты. Для панельных же радиаторов экраны не требуются.

Панельный радиатор легко впишется в любой интерьер

• Аккуратный, нередко даже можно сказать — элегантный внешний вид не испортит стиль любого интерьера. Панельные радиаторы отлично вписываются в различные дизайны комнаты.

Есть у панельных батарей и слабые места, о которых тоже нужно знать при их выборе для системы отопления. Некоторые из отрицательных качеств проявляются только при возникновении определенных условий, и, зная это, неприятностей можно избежать.

• Низкая сопротивляемость к гидроударам, которые могут произойти в центральной системе отопления. Даже самое надежное сваривание панелей может не выдержать перепада давления. Чтобы сохранить такие радиаторы в целости и сохранности на длительный эксплуатационный срок, необходимо установить на входе теплоносителя в контур отопления квартиры редуктор давления, который предотвратит повреждение панелей и протечек теплоносителя. Для автономной же системы этот недостаток абсолютно несущественен – критических перепадов давления там просто не бывает.
• Подверженность коррозийному воздействию. Этот недостаток, однако, может проявить себя только при установке дешевых, некачественно окрашенных радиаторов. Поэтому, как уже рекомендовалось выше, на покрытие нужно обратить особое внимание при приобретении.
• Особые требования к чистоте теплоносителя, так как внутренние каналы в панелях – достаточно узкие, и могут забиваться грязью или твердыми включениями. Увы, но чистоту теплоносителя далеко не всегда можно гарантировать при подключении жилья к центральной системе отопления — во время движения нагретая вода проходит по самым разным и по «возрасту», и чистоте трубам и радиаторам, установленным в других квартирах. Поэтому рекомендовано устанавливать этот тип батарей все же в автономной системе, где владелец дома сам имеет возможность контролировать качество теплоносителя.
• Особая осторожность при транспортировке является очень важным моментом для сохранения целостности панелей. При случайных ударах радиатор может быть поврежден, помят, а оставленные на поверхности царапины станут источником появления и распространения участков коррозии.

Выбор различных моделей панельных радиаторов — очень широк

На рынке представлен широкий ассортимент панельных радиаторов для системы отопления как отечественного изготовления, так и зарубежного. Первые места по популярности занимают изделия производителей из европейских стран, а также панели турецкого производства. Последние имеют цену на 20 ÷ 30% ниже, чем радиаторы от ведущих европейских компаний, но нужно отметить, что в последнее время они мало в чем уступают по качеству тем же «европейцам». При подборе новых радиаторов, безусловно, очень важно изучить отзывы тех владельцев домов или квартир, которые уже успели произвести подобную замену в своих владениях. Ознакомившись с мнением людей, почитав техническую документацию рекламируемых моделей, проще будет сделать действительно правильный выбор.

И в заключение статьи – очень наглядный видеоматериал, рассказывавший о конструкции, принципе действия, основных преимуществах панельных радиаторов отопления:

Видео: Стальные радиаторы отопления «Kermi»

stroyday.ru

Особенности и способы монтажа панельных радиаторов отопления

16.11.2014

Появившись более десятка лет назад, панельные радиаторы отопления пришли на смену классическим чугунным моделям и не утрачивают своей востребованности сегодня. Их появлению способствовало развитие металлургической отрасли. Высокопрочные стальные листы, сваренные между собой и защищенные специальным антикоррозийным покрытием, быстро приспособили к отопительным системам.

Современный рынок богат на разнообразие отопительных приборов: чугунные, алюминиевые, биметаллические и т. д. Однако стальные изделия по-прежнему пользуются спросом среди потребителей.

Содержание статьи:

Плюсы и минусы панельных радиаторов

Преимущества

Многочисленные положительные стороны панельных стальных радиаторов – залог их широкого распространения. Среди преимуществ наиболее весомыми считаются следующие:

1. Многофункциональность — современные панельные батареи объединяют в себе конвектор и радиатор. Они полноценно отапливают помещение, при этом нет необходимости в приобретении дополнительных греющих устройств
2. Экономичность – если сравнивать панельный радиатор и батарею с ребрами, внутри первого циркулирует меньший объем теплоносителя, однако он ничуть не уступят по мощности
3. Функциональная регулировка температуры – панельный радиатор отопления может оснащаться различным набором дополнительных устройств, которые позволяют производить регулировку температуры в автоматическом или ручном режимах



4. Высокий показатель теплоотдачи – с окружающей средой контактирует большая площадь панельного радиатора, чем у ребристых моделей. Работая по принципу конвекции, КПД установок стремится к 90%, благодаря чему быстро отапливаются даже самые большие помещения
5. Большой выбор моделей и приемлемая, доступная каждому потенциальному покупателю стоимость. У стальных изделий цена значительно ниже, чем у медных, алюминиевых или биметаллических, однако выше чугунных

Одна из положительных сторон панельных стальных радиаторов – оригинальный и стильный дизайн. Использование современного оборудования в процессе производства позволило придать изделиям любую форму и разнообразить стилевые варианты: от классики до минимализма.

Особенности интерьера – очень важный критерий выбора. Установив подходящую модель, можно будет воссоздать красивую композицию под окном и достичь максимальной гармонии.

Недостатки

Все рассмотренные выше положительные стороны отопительных панельных радиаторов – весьма значимы. Однако предлагаемые рынком изделия имеют несколько минусов:

• Нельзя оставлять на продолжительный срок радиатор без теплоносителя, иначе внутренняя поверхность быстро начнет подвергаться коррозии



• Не рекомендуется использовать теплоноситель с повышенной или пониженной кислотностью. Оптимальным считается показатель, лежащий в пределах от 8 до 9.5 pH, иначе внутри поверхность начнет ржаветь
• Гидравлические удары негативно сказываются на надежности панельных батарей. Их установка в центральной отопительной системе с повышенным давлением нежелательна

Особенности производства

Конструкционно стальные панельные радиаторы отопления состоят из каналов, располагающихся вертикально или горизонтально. По ним циркулирует теплоноситель, образуется греющая панель, к которой приваривается конвекционная часть.

Для изготовления современных панельных радиаторов отопления используются высокопрочная листовая сталь и инновационные методы сварки. Чтоб повысить качество выпускаемых изделий, проводится следующий ряд технологических операций:

• Штамповка панелей
• Сваривание панелей в готовые конвекторы
• Покраска

Чтоб внутри циркулировал теплоноситель, предусматриваются углубления и каналы. Для обеспечения циркуляции воздушных потоков радиатор дополняется П-образными пластинами (от 1 до 3 штук).

Панельные радиаторы характеризуются небольшими размерами и минимальным весом. Благодаря им установки могут монтироваться в желаемом месте и не нуждаются в специальном усиленном креплении.

Габариты изделий могут варьироваться в следующих диапазонах:

• По ширине – от 0.3 до 0.4 м
• По высоте – от 0.3 до 0.9 м

Одним из основных этапов производства панельных радиаторов считается покраска изделия. Она проводится специальными составами, повышающими антикоррозийную стойкость поверхностей. Если она будет некачественной, изделие быстро придет в негодность.

Особое внимание, выбирая панельный радиатор отопления, обращают на структуру покрашенной поверхности. В процессе производства изделие должно покрываться минимум тремя слоями:

• Грунтовка
• Термический отвердитель
• Наружный слой краски

Многие производители, стремясь сэкономить, не уделяя внимания внутренней поверхности. Слои со всех сторон должны быть одного оттенка и нанесены равномерно, без искажений и подтеков.

Еще один фактор, который принимается во внимание при выборе изделия – нет возможности изменить мощность конвектора в процессе эксплуатации. Если радиаторы, состоящие из ребер, легко увеличиваются в размерах установкой дополнительных секций, панельные модели придется менять на более производительные целиком.

Читайте так же о том как правильно менять радиаторы отопления

Как выбрать панельные радиаторы отопления

Многим покупателям может показаться, что предлагаемые на рынке панельные радиаторы отопления очень похожи. На самом деле они имеют немало различий. Прежде чем сделать выбор, следует обратить должное внимание на следующие их особенности:

• Маркировка
• Число панелей
• Метод подключения
• Производительность
• Комплект

Маркировка

Всю основную информацию о предлагаемых на рынке радиаторах панельного типа можно узнать, если посмотреть на маркировку. Она, как правило, содержит в себе следующие обозначения:

• Первая цифра – количество панелей
• Вторая цифра – количество плоскостей, содержащих ребра



• Первая буква названия (С – Purmo, I – Integral, К – Kompakt и т. д.)
• Обозначение типа подключения к трубной магистрали (C – боковое, V – нижнее)

Многие производители стремятся указать дополнительную полезную информацию, среди которой высота и длина панелей.

Количество панелей

Количество панелей – очень важный показатель, так как он в первую очередь влияет на мощность изделия. Распространение получили радиаторы трех типов:

• С одной панелью (толщина – около 6 см)
• С двумя панелями (толщина – 10-14 см)
• С тремя панелями (толщина – 15-18 см)

Читайте так же о том как промыть и сделать опрессовку системы отопления

Если сравнивать все три типа панельных радиаторов одинаковой мощности, больше всех тепла в помещение отдадут однопанельные изделия. Причина кроется в том, что обе их поверхности активно взаимодействую с окружающими воздушными потоками. Также они требуют гораздо меньше свободного пространства под подоконником.

Двухпанельные радиаторы, как правило, мощнее однопанельных. Однако различается данная характеристика примерно в 1.7 раз. Дело в том, что мощность дополнительной панели, как правило, составляет всего 65-70% от лицевой.

Трехпанельные приборы отопления наиболее мощные, но при этом самые большие. В частных домах или квартирах, как правило, они не устанавливаются, так как характеризуются большим гидростатическим сопротивлением

Способ подключения

По способу подключения поделить панельные радиаторы отопления можно на две категории:

• С боковым подключением
• С нижним подключением

Если трубы прокладываются в доме по стенам или внутри них, выбираются установки с боковым способом монтажа. Однако наиболее широкое распространение получили радиаторы с нижним подключением. Их комплектация, как правило, должна включать в себя термоголовку, термостатический вентиль и т. д.

Видео

Производительность

Любая панельная батарея, предлагаемая отечественным рынком – своего рода конвектор. Благодаря этому она характеризуется большим КПД, чем аналогичные по размеру реберные модели – 75-90%.

Радиаторы отопления с двумя и более панелями внизу имеют специальные отверстия. С их помощью внутрь поступают холодные воздушные массы, которые разогреваются и выпускаются наружу через верх, при этом успевая нагреться до определенной температуры.

Комплектация

Приобретая радиатор для системы отопления, который будет устанавливаться самостоятельно, рекомендуется заранее подумать о требуемом дополнительном оборудовании. В процессе работы потребуется трубная арматура, различные краны и датчики.

Несколько полезных советов

На рынке предлагаются панельные радиаторы белые или цветные. Первые модели считаются классическими, для них характерна меньшая стоимость. Цветные модели более привлекательны, но дороже в цене.

Обязательно нужно ознакомиться с документацией. У продавца должны быть сертификаты на предлагаемую продукцию. И не следует забывать о гарантийном сроке, в течение которого батарея не должна лопнуть или потечь.

Устанавливаем панельные радиаторы своими руками

Специалисты рекомендуют устанавливать панельные радиаторы исключительно как часть отопительной системы с принудительной циркуляцией, дополнительно монтируя более мощный и производительный насос. Большое гидравлическое давление внутри, которое создается за счет небольших по сечению каналов, не позволяет эффективно использовать их в отопительных системах с естественной циркуляцией.

Как правило, панельные радиаторы отопления характеризуются красивым и эстетическим видом. На рынке полно моделей с различным стилевым направлением. Если подходящего варианта отыскать не удалось – всегда можно установить декоративную решетку.

1. Если устанавливается радиатор с нижним подключением, рекомендуется подсоединять к внешнему патрубку подающую трубу. Если соединить ее с внутренним входом, мощность упадет более чем на половину
2. Соединять подающую трубу рекомендуется с нижним патрубком. Если сделать это вверху, показатель КПД упадет до 40-50%



3. Когда длина батареи превышает 2 м или в 3 раза больше высоты, необходимо производить крестообразное соединение, также подключая подающую трубу вверху, при этом обратная труба закручиваются с противоположной стороны внизу

Подводим итоги

Один из интересующих потенциальных покупателей вопросов: какова стоимость панельных радиаторов отопления? В среднем цена одного изделия колеблется в пределах 70-150 $.

Очень важно правильно подключить отопительный прибор, не попутать направление патрубков, установить на входы краны, убедиться, что выбранный насос способен преодолеть гидравлическое давление.

Вам может понравиться

v-teplo.ru

Экраны для батарей отопления в интерьере

Несмотря на огромный выбор отопительных приборов, в большинстве новых многоквартирных домов устанавливают батареи стандартной модели, а что уж говорить о старых квартирах с советскими батареями «гармошкой». Не всегда есть возможность и целесообразность менять батареи на более современные, а внешний вид старых может не вписываться в интерьер после ремонта. В таком случае рекомендуем обратить внимание на экраны для батарей отопления.

Экраны (решетки) для радиаторов в интерьере выполняют не только декоративную функцию, скрывая некрасивые и громоздкие отопительные приборы, но и могут защитить детей или животных. Особенно это актуально в семьях с маленькими детьми, которые только начали ходить, а также в детских учреждениях, поликлиниках, спортзалах, где наличие экранов является обязательным. Опасность для малыша представляет не только горячая поверхность радиатора, но и углы (ребра), ведь случайный удар о них может привести к серьезной травме. В квартирах декоративные экраны для радиаторов играют, в основном, эстетическую роль, особенно если дома установлены чугунные батареи. При правильном выборе экраны также могут направить поток теплого воздуха в нужном направлении, что значительно повысит эффективность обогрева помещения.

Как выбрать экраны для батарей отопления

Выбирая решетку на радиатор, важно руководствоваться такими критериями:

• экран не должен ухудшать теплообмен;
• вентили регулировки должны находиться в свободном доступе;
• экран должен легко и быстро сниматься в случае аварии;
• если есть сомнения в надежности крепления радиатора, выбирайте легкую модель решетки.

Виды декоративных экранов

По особенностям конструкции экраны можно выделить в такие группы:

• плоский экран, который закрывает только переднюю часть батареи;
• навесной экран без крышки или с крышкой;
• навесной экран — короб, который закрывает радиатор со всех сторон.

Если батарея встроена не в нишу и выступает над стеной, то лучше остановить свой выбор на экранах в виде короба или приобрести навесные экраны, с крышкой или без. Последние, в отличие от короба, выглядят более легко и не загромождают пространство.

Навесные экраны с крышкой или короба также можно использовать как оригинальную тумбу или подставку, особенно в летнее время. В отопительный сезон не стоит заставлять крышку предметами, чтобы не препятствовать подъему теплого воздуха, а также не провоцировать нагревание стоящих предметов, особенно если они из пластика.

В случае, если радиатор уже утоплен в нишу под окном, то подойдет плоская панель, как навесная, так и передвижная, на ножках. Такая легкая конструкция отлично справляется с декоративными функциями и не занимает полезную площадь.

По материалу изготовления экраны бывают:

• металлические;
• деревянные;
• пластиковые;
• стеклянные;
• комбинированные (VLA и металл, ХДФ и стекло, дерево и металл и т.п.)

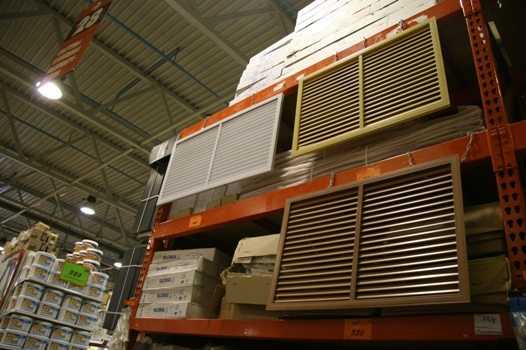

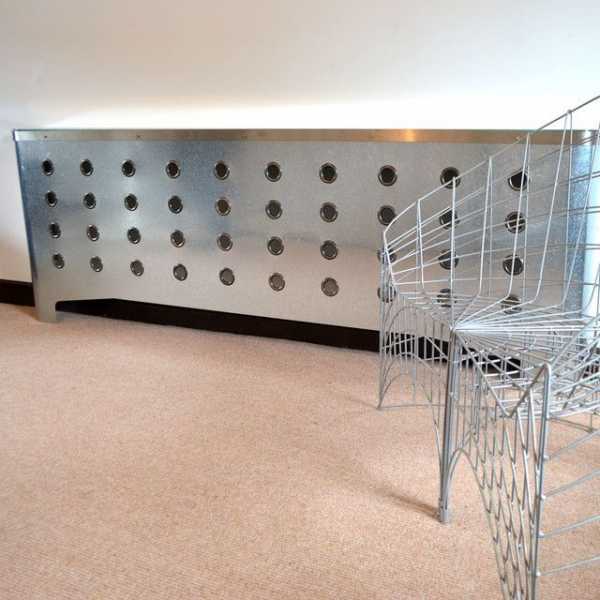

Металлические экраны для батарей отопления

Металлические решетки для батарей делают из алюминиевого или стального листа с перфорацией. Перфорация может быть выполнена как в виде обыкновенной сетки, так и в виде ажурных узоров и орнаментов, что придает экрану особый стиль и шик. Как правило, стандартный металлический экран имеет невысокую стоимость, но цена моделей из нержавеющей стали с нестандартной перфорацией может достигать немалых сумм. Металлические решетки обладают прекрасной теплоотдачей, легко монтируются и просты в уходе, их запросто можно протирать влажной тряпкой и даже мыть под струей проточной воды, они не деформируются от длительного воздействия высокой температуры и не изменяют цвет.

Решетки из металла хорошо впишутся в интерьер в стиле минимализма, хай-тек, растик или индастриал, то есть в помещения, где присутствуют металлический декор и акценты. Иначе стальные решетки будут дисгармонировать с окружающей обстановкой.

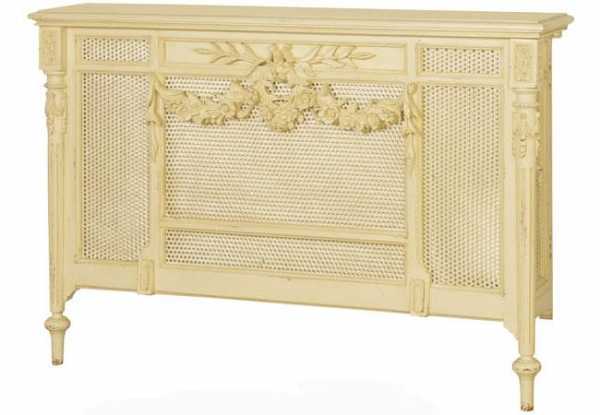

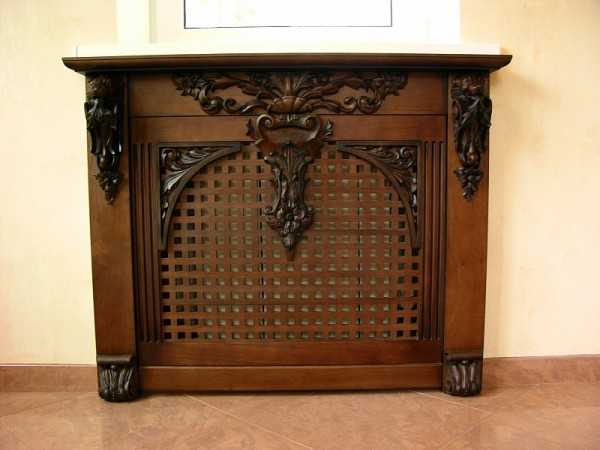

Деревянные решетки для радиаторов

Такие экраны прекрасно подойдут для любого типа батарей. Декоративные решетки изготавливаются из натурального дерева разных пород, от дуба или бука до ценных и дорогих сортов. Особую популярность имеют решетки из ротанга — высушенных стеблей тропической лианы. Резные узоры, возможность покрывать дерево лако-красочными материалами позволяют создавать уникальные экраны для батарей. Главными достоинствами деревянных экранов можно назвать хорошую теплоотдачу, натуральность материалов и экологическую безопасность, эстетичный внешний вид, который органично впишется в практически любой интерьер с деревянной мебелью и аксессуарами, от классики до авангардных стилей. Но стоит знать, что деревянные решетки имеют более высокую стоимость, чем металлические, а также требуют бережного ухода специальными средствами для дерева и могут со временем деформироваться.

Экраны из МДФ и ХДФ, комбинированные

МДФ и ХДФ — это листовой материал средней (MDF — Middle Density Fiberboard) или высокой (HDF — High Density Fiberboard) плотности, который делают методом прессованием мелких древесных волокон под воздействием давления и нагрева. По сравнению с деревом, это более дешевый вариант. Как правило, из листов делают сам короб, а сам экран сделан из деревянной или ротанговой сетки. Важно помнить, что если стека плотная и имеет мало отверстий, то теплоотдача будет страдать, поэтому с должным вниманием отнеситесь к выбору материала сетчатого экрана. В эту же категорию можно отнести комбинации из разных материалов: короб из дерева, а сетка из ротанга или стекла, короб из акрилового стекла, а сетка из металла и так далее.

 Стеклянные экраны для батарей

Стеклянные экраны сравнительно редко используются в интерьере, хотя обладают большими декоративными возможностями. Такой экран может стать изысканным аксессуаром, сильным акцентом в интерьере и уникальным элементом декора. Экраны изготавливают из закаленного стекла толщиной не более 8 мм.  Специальная обработка стекла делает его устойчивым к повреждениям и царапинам, а углы закруглены и безопасны. Тем не менее, в семьях с активными маленькими детишками есть смысл использовать деревянные или металлические решетки. Экран из стекла можно чистить любым средством для мытья окон. Обладает хорошим теплообменом, но в ряде случаев по этому критерию может уступать моделям из других материалов и с перфорацией. Стеклянные экраны делают, как правило, в виде цельных панелей. Стоимость витражных панелей высока, хотя есть более бюджетный вариант — акриловое стекло. Зато стеклянные экраны поражают разнообразием декоративного оформления. Многочисленные техники работы со стеклом позволяют создавать уникальные изображения, узоры, витражи и фактуру, от фотопечати до пленочного витража.

Пластиковые решетки для радиаторов

Пластиковые экраны — самые дешевые из всех видов, но и самые небезопасные. Под воздействием высокой температуры низкосортный пластик может выделять в воздух вредные вещества, издавать неприятный запах и деформироваться. Да и, как правило, пластиковые экраны не отличаются разнообразием декоративного оформления. Так что если нет средств на качественный экран из безопасных материалов, лучше оставить батарею в открытом виде.

Выбирая экраны для батарей отопления, обязательно обращайте внимание на производителя, сертификацию и соответствие стандартам. Не стоит обращать внимание только на внешние параметры, ведь безопасность и здоровье семьи важнее того, как экран подходит к цвету стен или пола. Кстати, выбрать хорошее и качественное напольное покрытие рекомендуем в интернет-магазине http://contractpol.com.ua/category/juteks_v9/. Выбор линолеума, ковролина, спортивного и деревянного покрытия пола приятно Вас удивит.

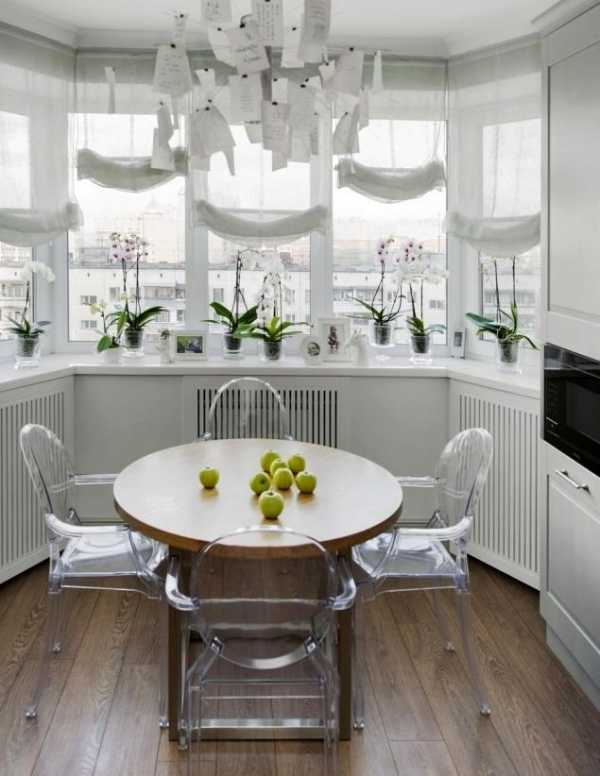

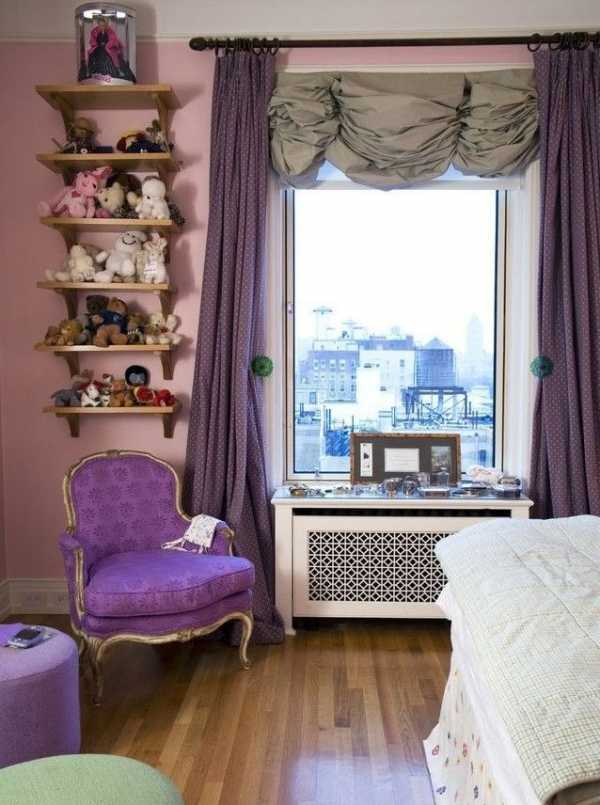

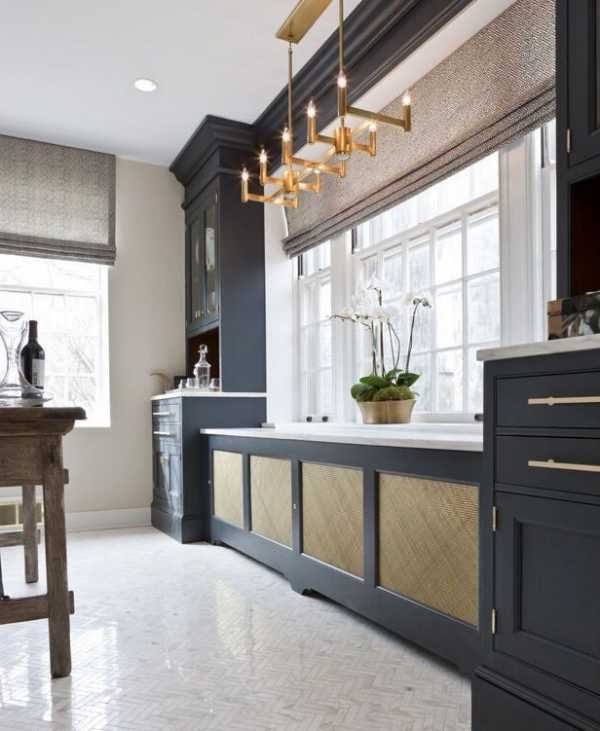

Надеемся, наш краткий обзор поможет Вам определиться с выбором экрана для батареи. А пока еще немного фотографий разных типов экранов в интерьере:

Читайте также:

Сохранить и поделиться:

handmadeidea.com.ua

видео-инструкция как декорировать своими руками, особенности панелей, цена, фото

В наше время дизайн помещений планировать достаточно легко даже при относительно небольшом бюджете. Потому что есть возможность украсить абсолютно любые участки комнаты уже готовыми изделиями.

Не исключение и такие непременные атрибуты любого помещения, как радиаторы. В этой статье мы разберемся в том, как декорировать батарею отопления – рассмотрим все популярные решения.

Фото экранов

Начнем с самого «волнующего» вопроса.

А можно ли «закрывать» пространство между радиатором и комнатой

Тут на самом деле все просто. Конечно, если отопитель закрыть в буквальном смысле монолитным щитом – то тепло не будет распространяться по помещению. Но дело в том, что декор батареи отопления выполняется в основном с помощью решеток, пространство ячеек которых позволяет теплому воздуху свободно попадать в комнату.

Структура решетки

Какие плюсы и минусы такого решения рассмотрим в сравнительной таблице ниже.

Преимущества:	Недостатки:
Внешний вид помещения становится однозначно лучше, так как решетки обычно выбираются под общий стиль интерьера. Декоративные барьеры такого типа часто выполняют и некую защитную функцию. Это актуально, например, в том случае, если в доме есть маленькие дети – их контакт с горячим металлом радиатора исключен благодаря решеткам.	Как ни крути, на декоративные панели для батарей отопления придется потратиться. Небольшой процент потери эффективности тепла все-таки есть. Однако при правильном подходе этот процент не очень существенный. На установку изделий придется потратить и силы. Однако приятно то, что тут инструкция монтажа довольно простая во всех случаях.

Получается, что технология в принципе имеет больше преимуществ, чем недостатков. Поэтому продолжим и перейдем непосредственно к обзору изделий.

Типы решеток

Стоит отметить, что декоративные решетки для батарей отопления,прежде всего, делятся на три основных типа:

1. навесные изделия в виде короба, которые закрывают отопитель со всех сторон.

Короб

2. навесные экраны, которые закрывают радиатор только спереди и сверху.

Панели, закрывающие не все стороны радиатора

3. плоские панели. Изделия актуально применять тогда, когда батарея расположена в нише, как бы внутри стены.

Плоская «крышка»

Теперь разберемся с материалами изготовления.

Металлические изделия

Такие декоративные решетки на батареи отопления могут производиться из оцинкованной стали разного цвета, а также из чугуна либо обычного железа.

Пример металлического экрана

Преимущества у данного варианта такие:

• Очень хороший уровень теплоотдачи. Металл нагревается быстро и практически не задерживает тепло исходящее от батареи.
• За такой поверхностью легко ухаживать – плоскость можно протирать тряпочкой, а можно воздействовать на металл и напором воды. Никаких деформаций не будет.
• Цена материала достаточно приемлемая. Правда это касается только изделий из оцинкованной стали – кованые или чугунные решетки стоят немалых денег.

Что же касается недостатков, то можно выделить один момент – металл подойдет не для каждого стиля интерьера.

Но в целом вариант очень достойный.Идем дальше.

Стеклянные панели

Такие панели отличаются утонченным внешним видом и в принципе в каком-то смысле могут считаться эксклюзивным решением. Изготавливаются данные экраны из витражного или закаленного стекла – обычно их толщина не превышает 8 мм.

«Крышки» из стекла

Более дешевый аналог стекла – это решетки из акрила или из триплекса.

Декоративные возможности во всех случаях очень широкие, так как на решетку можно нанести абсолютно рисунок.

Теперь рассмотрим, как выполняется декор батареи отопления с помощью очень доступного и всегда актуального материала.

Деревянные решетки

Короб из дерева

Конечно, главное качество тут – это экологическая безопасность изделия и его специфический внешний вид.

Такие решетки будут органично смотреться в любом интерьере – главное только удачно подобрать цвет. Кроме того древесина обладает особой чертой – она привносит значительную долю уюта в помещение.

Что же касается более практических характеристик, то это тот самый случай, когда с материалом легко работать своими руками даже без наличия какого-то опыта.

Кроме того деревянные элементы, необходимые для изготовления барьера – стоят очень недорого, а это делает вариант доступным для каждого и интересным — в том плане, что можно придумать практически любой узор панели.

Обратите внимание на недостатки древесины – ей свойственно рассыхаться и деформироваться под воздействием влаги либо перепадов температур. Поэтому если вам требуется декорирование батарей отопления в доме, где невозможно постоянно обеспечивать стабильный микроклимат, то дерево в таком случае лучше не применять. (См. также статью Короб для труб: особенности .)

Совет!
Если очень уж хочется видеть древесину в интерьере, то приобретите панели из МДФ – этот материал не портится из-за внешних факторов, а внешне ничем не отличается от дерева.

Решения из пластика

Достоинства пластиковых экранов заключаются в таких моментах:

1. Низкая стоимость изделий.
2. Малый вес.
3. Легкость и высокая скорость монтажа.

Ну а недостатки тут более чем серьезные.Во-первых, у материала высокий уровень токсичности во время нагревания.

Пластиковое изделие

Во-вторых, пластик легко поцарапать и попросту сломать. В-третьих, интерьер с пластиковыми панелями смотрится не очень солидно. (См. также статью Чем закрыть батарею отопления: особенности.)

В целом можно сказать, что это относительно хороший «эконом-вариант» для офисов или производственных помещений. Но применять ли данное решение для своего дома – решать, конечно, только вам.

Совет: если вы все-таки решились на покупку пластика, то хотя бы не приобретайте самый дешевый материал, так как именно в нем обычно уровень токсичных испарений очень высок.

На этом наш обзор завершен, как видите, данная тема довольно простая для понимания.

Вывод

Мы детально разобрались в том, какие бывают декоративные экраны на батареи отопления, из чего их делают и какие особенности характерны для каждого типа изделий. Надеемся, что теперь вы сможете сделать максимально правильный выбор!

Если же хотите узнать больше сведений по этой теме, то можете просмотреть еще и дополнительное видео в нашей статье.

gidroguru.com
