Патрон для лампочки: разновидности электроустановочного устройства

Вам предстоит заменить патрон для лампочки на новый, а вы не знаете, как это правильно сделать, чтобы не повредить важные провода и узлы? Для такой несложной работы не хочется вызывать электрика, услуги которого обойдутся совсем недешево, ведь верно? Или вам нужно выполнить модернизацию домашней электросети с заменой отдельных элементов?

Мы поможем разобраться с особенностями подключения различных патронов — в статье рассмотрены основные разновидности и маркировка фабричных электропатронов.

Также приведены инструкции по подключению патрона с резьбовыми клеммами и рассмотрены существующие варианты его крепления в осветительных установках. Подобраны наглядные фото с пошаговым процессом подключения и установки, и видеоролики, демонстрирующие замену патрона, правильное присоединение к нему проводов.

Содержание статьи:

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены . Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

Галерея изображений

Фото из

Термостойкий пластик для маломощных ламп

Керамические изделия с металлическими вкладышами

Металлические патроны с напылением

Декоративные силиконовые изделия разного цвета

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.

Виды электропатронов по типу цоколя

Как уже было упомянуто выше, востребованными остаются две большие категории патронов – под резьбовой цоколь и под штырьки. Они часто являются универсальными, то есть подходят для .

Например, резьбовыми оснащают лампы накаливания и стилизованные под них .

Но некоторые изделия могут взаимодействовать только с каким-то одним вариантом. Рассмотрим подробнее их конструкционные особенности и технические характеристики, на которые нужно опираться при выборе.

№1 — популярные резьбовые варианты

Патроны с внутренней резьбой предназначены для ламп с резьбовым цоколем. Размеры принято обозначать одинаково: например, для лампы с цоколем Е14 необходим соответствующий патрон Е14, хотя возможен вариант с переходником с Е27 на Е14.

Цифры 14 и 27 обозначают диаметр, при этом 27 часто рассматривают как классический размер, а 14 называют миньоном.

На смену лампам накаливания пришли светодиодные: в магазинах можно столкнуться с большим ассортиментом LED-ламп для резьбовых патронов Е14 и Е27 разных производителей

Всего 8 типоразмеров цоколей, следовательно, столько же патронов под них: Е5, Е10, Е12, Е14,Е17, Е26, Е27, Е40.

Схема резьбового пластикового патрона. Жилы «фаза» и «ноль» заводятся в патрон через верхнее отверстие и фиксируются внутри корпуса винтами. Если есть «земля», то она подводится к металлическим деталям светильника

Наиболее популярными являются пластиковые изделия. Они имеют ограниченный срок службы и подчиняются требованиям, изложенным в ГОСТ 2746.1-88. Способ крепления патрона может отличаться и быть подвесным, с прямым или наклонным фланцем.

Первый используют для крепления к потолку или монтажной арматуре, а фланцевые – для установки на поверхности.

Популярный образец светильника с фланцевым патроном – настольная лампа-ночник. Тип фланца прямой, следовательно, вкрученная лампочка расположена строго вертикально

Таблица характеристик наиболее распространенных резьбовых патронов для подключения ламп к электрической сети, которые отличаются размером. Чем больше диаметр патрона, тем выше мощность и ток нагрузки.

Размер патрона	Максимальная мощность, Вт	Ток нагрузки, А	Назначение
E14	440	2	Патрон с внутренней резьбой ∅14 мм, который еще именуют «миньон». Применяем для ламп накаливания бытового типа с малой мощностью
E27	880	4	Патрон с внутренней резьбой ∅27 мм, который считается традиционным, но все чаще заменяется ∅14 мм. Применяется для различных видов ламп средней мощности
E40	3500	16	Патрон из керамики с внутренней резьбой ∅40 мм. Служит для подключения ламп большой мощности, необходимых для уличного или производственного освещения

Корпус производят из различных видов пластика, поэтому перед использованием лампы необходимо изучить маркировку – выяснить допустимую мощность осветительного устройства.

Если вкрутить лампочку повышенной мощности, то пластик расплавится или от регулярного нагревания постепенно разрушится.

№2 — многообразие штифтовых разновидностей

Требования и нормы, касающиеся штырьковых патронов, размещены в ГОСТ Р 60400-99. Они функционируют от сети 220 В. Буква G обозначает тип патрона (штырьковый), а следующая цифра – расстояние между двумя отверстиями под штырьки.

Если контактов не 2, а 4, то обозначается диагональное расстояние между противоположными отверстиями (пазами). Специальные виды маркированы дополнительными латинскими буквами или цифрами.

Патроны с маркировкой «G» применяют, в том числе, и для установки точечных светильников в подвесные конструкции. В натяжных потолках с этой целью монтируют закладные к бетонному основанию

Патроны под штырьки применяются для бытовых и производственных помещений, а также для светильников, которые устанавливают на улице – вдоль парковых дорожек, проезжей части, для освещения площадок или придомовой территории.

Размер патрона	Максимальная мощность, Вт	Ток нагрузки, А	Назначение
G4-G10	60	5	Разновидности от G4 до G10 включительно подходят для монтажа галогенных ламп малой мощности. Цифра после «G» – расстояние в миллиметрах между штырьками
G9	60	5	Лампы для патронов G9 имеют петлеобразный плоский цоколь, который вставляется в специальные пазы
GU10	50	5	Аналог патрона для цоколя G10. У ламп на концах штырьков есть утолщения, которые вставляют в отверстия, а затем закрепляют поворотным движением
G13	80	4	Патрон для линейных ламп различного назначения. Особенности – парное использование и поворотный механизм подключения
GX53	50	5	Аналог G10, но с увеличенным расстоянием между штырьками – 53 мм. Предназначен для монтажа в подвесные конструкции, поэтому имеет минимальную толщину.

Для установки U-образных и цилиндрических ламп используют патроны GX23, G24, 2G7. Они отличаются количеством контактов – 2 или 4, обладают током нагрузки 2 А. Рекомендуемая мощность ламп – до 75 Вт (для 2G7 – 50 Вт).

Схематичные изображения цоколей и патронов некоторых видов штырьковых и штифтовых ламп. Обычно при штырьковом соединении не используются переходники, как это возможно у резьбовых аналогов Е14-Е27

Таким образом, штырьковые патроны могут различаться по следующим характеристикам:

• материал корпуса;
• материал внутреннего вкладыша;
• вид крепления патрона к основанию и проводам;
• количество контактов;
• расстояние между контактами.

Все перечисленные параметры могут быть указаны при маркировке изделия.

Линейно-вытянутые  имеют немного иной тип крепления. Кроме того, что патроны парные (лампа вставляется с двух сторон), они рассчитаны на работу от сети 220 В и 380 В, при этом номинальный ток равен 1 А или 2 А.

По конструкции патроны бывают торцевыми, подвесными и стоечными – это также зависит от вида используемых ламп. Количество контактов может быть различным: например, при наличии токопроводящей полосы – три вместо обычных двух.

Со временем патроны изнашиваются. Это может произойти по абсолютно различным причинам: из-за трещины в корпусе, перегорания электрических контактов или механического повреждения во время эксплуатации

Чтобы патрон отрабатывал гарантийный срок, необходимо соблюдать правила установки, подбирать изделие согласно техническим характеристикам лампы, выбирать нужную  (влаго- или пылезащищенные).

Кроме патронов под штырьковые и резьбовые цоколи существуют изделия и для других видов: фокусирующих, штифтовых, с утопленным контактом, софитных.

Они используются для установки и подключения светодиодных и газоразрядных осветительных приборов.

Дополнительная информация по видам цоколя изложена в статьях:

Маркировка фабричных изделий

Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.

Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света

Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.

Список параметров, которые можно обнаружить на патроне, не всегда полный.

Обычно отражены какие-либо из перечисленных характеристик:

• тип, например, резьбовой, штифтовой;
• размер;
• температура;
• ток нагрузки;
• мощность;
• напряжение;
• товарный знак производителя;
• уровень защиты;
• наличие контакта для заземления.

Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.

Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации

При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.

Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

• за электропровод;
• на металлической трубке;
• с помощью втулки;
• защелками.

Вариант №1. При креплении за электропривод  необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Вариант №2. Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Вариант №3. Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Вариант №4. Последний способ крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

Галерея изображений

Фото из

Шаг 1 – зачистка концов проводов

Шаг 2 – откручивание крепежных болтов

Шаг 3 – определение фазы и выбор клеммы

Шаг 4 – подключение проводов к клеммам

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

Выводы и полезное видео по теме

Монтаж различных осветительных приборов может отличаться, поэтому представляем несколько видеоинструкций по подключению.

Подключение керамического и карболитового патрона:

Вариант присоединения проводов к пластиковому патрону:

Замена патрона G4:

Патроны устроены достаточно просто, поэтому разборку, замену или ремонт домашних электроустановок можно производить своими руками.

Самое главное при этом – отключить напряжение в сети, если вы работаете с осветительным прибором, четко следовать рекомендациям опытных электриков. При установке новой модели необходимо придерживаться инструкции производителя.

Есть, что дополнить, или возникли вопросы по выбору и замене патрона для лампочки? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

Патрон для лампы электрический – как подключить, закрепить и отремонтировать

Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Виды, маркировка и технические характеристики
электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Таблица видов популярных электрических патронов
для подключения искусственных источников света к сети

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.

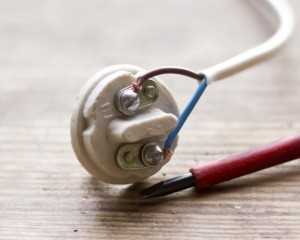

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Формируются в обязательном порядке колечки на проводниках. Продеваются через донышко проводники и прикручиваются к стальным пластинам.

Если электрический патрон предназначен для подключения через стационарный выключатель, то фазный провод подключается к центральному контакту. Желательно проверить надежность прилегания центрального контакта. Для этого нужно приложить лампочку цоколем и убедиться, что при упоре цоколя в боковые контакты, центральный контакт прогибается не менее чем на пару миллиметров. Если прогиб меньше, то нужно контакт отогнуть немного вверх.

Осталось накрутить цилиндрический корпус на донышко и патрон готов к эксплуатации. Осталось подобрать подходящую лампочку. На сайте в научно популярной форме представлена статья «О лампах накаливания и люминесцентных светодиодных лампах и лентах», ознакомившись с которой Вы сможете легко ориентироваться в существующем разнообразии изделий светоизлучающей техники.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Пластмассовый корпус этих патронов монолитный, а контакты, подводящие электроэнергию к цоколю лампочки, закреплены в корпусе патрона заклепкой. Поэтому такой патрон ремонту не подлежит и в случае выхода его из строя подлежит замене целиком.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Последней новинкой в разновидности патронов Е14 и Е27, это патрон с безвинтовым подключением. На корпусе патрона имеются отверстия, обычно две пары. В них с небольшим усилием вставляются провода. Установленные внутри латунные пружинные контакты защемляют провода и надежно удерживают.

Контакты в отверстиях 1-2 и 3-4 попарно соединены (на фотографии соединение обозначено красными линиями). Это сделано для удобства подключения параллельно патронов в люстрах и светильниках с несколькими лампочками. На один из патронов подается питающее напряжение, а уже к нему с помощью перемычек подключается следующий патрон.

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик по

ydoma.info

Виды электрических патронов Строительный Двор

Оглавление

        Когда-то давным-давно, кто-то очень умный сказал: «Да, будет свет!» И стал свет. И с тех пор без света нам никуда. Особенно в России, где в декабре день длится всего несколько часов. Но слава Богу, живем мы в двадцать первом веке и у нас в распоряжении масса устройств, которые дарят нам хоть и искусственный, но такой нужный и приятный свет. А какое самое простое из этих устройств? Да, конечно, лампочка! А куда обыкновенно вставляется лампочка? Лампочка, как всем известно, вставляется в патрон. Вот об этих самых патронах мы сейчас и поговорим.

        Электрический патрон, по сути является передаточным звеном, которое передает энергию электрического тока на устройство, генерирующее свет.  Кроме того, патрон несет и монтажную функцию – именно в нем крепится само это устройство для генерации света. Добавим, он может иметь и эстетическое назначение, быть красивым, декоративным и радовать наш глаз.

Рисунок 1. Электрические патроны

Патроны винтовые



        Самым распространенным типом патронов является винтовой, для ламп с типом цоколя Е, где буква Е напоминает нам об изобретателе лампы накаливания, гениальном американском самоучке Томасе Альве Эдисоне. Edison screw type, то есть винт Эдисона. Лампы в данный вид патронов могут вкручиваться и выкручиваться. После буквы Е указывается диаметр цоколя лампы в мм.  Например, существуют следующие патроны Е5, Е10, Е14, Е27 и Е40. Наиболее распространенными в быту являются патроны Е14 и Е27. Патроны Е40 в основном рассчитаны на мощные источники света и находят свое применение в уличном освещении.

        Каждый патрон маркируется информацией о его характеристиках, которая наносится на его корпус. Патроны для цоколей Е14 имеют рабочий ток не более 2 А, номинальной мощностью 440 Вт, Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Маркировка, наносимая на корпус патрона, зависит от производителя и как правило выглядит так 4А 250В, 4-250, 4/250. Максимальное напряжение, подаваемое на патрон составляет 250 В.

 Устройство и принцип работы электрического винтового патрона



       Устройство данного патрона достаточно просто: он состоит из трех элементов – корпуса, цилиндрической формы, где располагается гильза с резьбой Эдисона, керамического вкладыша и двух медных или латунных контактов для подвода электрического тока к лампе. Подсоединение проводов к самому патрону может осуществляться тремя способами: винтовым соединением к керамическому вкладышу со смонтированными на нем латунными контактами, при помощи клеммных колодок и безвинтовым способом (для патронов из пластика).

---

Важно! При подсоединении проводов к патрону, фаза должна подключаться к центральному контакту цоколя лампочки. При таком подключении при вкручивании и выкручивании лампочки вероятность поражения электрическим током минимальна.

---

Рисунок 2. Схема резьбового патрона

       Патрон для ламп с цоколем E14, второй по распространенности патрон после Е27. Особенно часто он применяется для миниатюрных ламп накаливания, которые в народе получили название миньоны. Лампы для данного патрона бывают разнообразных форм — шарообразные, в виде свечи, капли, грушевидные. По типу поверхности они могут быть прозрачными, зеркальными, матовыми. Мощность ламп для таких патронов обычно ограничена 60 Ваттами.

       Винтовой патрон под цоколь E27 является самым распространенным среди всех винтовых патронов. Следует отметить, что кроме ламп накаливания, данный патрон может применяться и с другими видами ламп, как, например, светодиодными, галогенными, компактными люминесцентными, газоразрядными и другими. Такая всеядность этого патрона позволяет безболезненно перейти, например, с лампы накаливания, на экономную и долговечную светодиодную, всего лишь выкрутив одну лампу и вкрутив другую.

      Винтовые патроны под цоколи Е14 и Е27 по материалу, из которого они изготовлены бывают трех видов: керамические, пластиковые и карболитовые.

Рисунок 3. Виды резьбовых патронов

Керамический патрон



изготавливается из жаропрочной керамики, поэтому он выдерживает высокую температуру нагрева. Он состоит, чаще всего, из единого, не разбираемого на части корпуса, со встроенной в него резьбовой гильзой. Подключение к электрическому току осуществляется через винтовые клеммовые зажимы, которые находится в основании данного патрона с помощью обыкновенной отвертки. Таким образом, оно не представляет большого труда. К недостаткам следует отнести хрупкость, свойственную керамическим изделиям.

Патроны из пластика



не обладают способностью выдерживать высокие температуры нагрева, хотя их производители постоянно и улучшают эти показатели. Но все же тягаться с керамикой они, конечно, не могут. Поэтому их чаще всего используют для ламп накаливания мощностью не более 60 Вт. Чаще всего пластиковые патроны являются разборным и состоит из двух частей — корпуса и нижней юбки, хотя могут быть и цельными. Контакты встроены внутри корпуса патрона и доступа к ним нет. Подключение данного патрона к проводам является очень простым и осуществляется через самозажимные клеммы по типу клемм WAGO. Часто недостатки вещей являются продолжением их достоинств и вытащить провода из них бывает довольно трудно. Для этого необходимо производить ими движения «вперед-назад», пока провода не освободятся от клемм. Если подключающие провода являются многожильными, то концы их лучше облудить, если же нет такой возможности, то делается максимально жесткая скрутка, которая не всегда гарантирует успех.

Карболитовые патроны



обычно характерного черного цвета. Карболитовые патроны способны выдерживать высокие температуры. Они очень прочные, обладают хорошими изоляционными свойствами. По хрупкости занимают промежуточное положение между пластиковыми и керамическими патронами. Патроны данного типа являются разборными. После разборки патрона необходимо с помощью винтового соединения подсоединить провода к керамическому вкладышу, на котором расположены латунные контакты. Концы проводов надо обязательно обернуть кольцом вокруг винтов. Затем производится сборка в обратном порядке. Некоторая сложность монтажа и необходимость сборки-разборки карболитовых патронов и являются их основным недостатком.

Рисунок 4. Керамический вкладыш

Рисунок 5. Патрон Е27 карболитовый

        Резьбовые патроны отличаются также по типу своего крепления. Они бывают настенные (прямые или наклонные), подвесные, для люстр, потолочные.

Рисунок 6. Типы резьбовых патронов

Патроны для штырьковых цоколей G



      Электрические патроны серии G предназначены для подсоединения ламп с цоколями штырькового типа. Они просты по конструкции и изготавливаются из тех же материалов, что и винтовые патроны, хотя, например, изделия из карболита, применяемые раньше для люминесцентных ламп, уже превратились в настоящий электроустановочный антиквариат.

         Цифры после буквы G в названии обозначают расстояние между штырьками для двухштырьковых ламп, если же штырьков больше они показывают диаметр окружности, проходящей через центры штырьков. Следует обратить внимание, что в названии типа штырьковых цоколей могут присутствовать буквы U, X, Y, Z, которые определяют модификацию конструкции.



Патроны для люминесцентных ламп



      Одним из самых распространенных видов патронов для штырьковых цоколей G являются патроны для люминесцентных ламп. Основные типы патронов — G5, G13, 2G 13, G20, G23. Цифра после буквы G, как уже было сказано, означает расстояние между контактами лампы в миллиметрах.

Патроны G5



Применяются для компактных люминесцентных ламп с диаметрами 7 и 16 мм. Данные лампы используются для подсветки в настольных лампах или освещения помещений небольшой площади.

Патроны G13



Применяются для люминесцентных и светодиодных ламп с диаметрами 26 мм и 38 мм (сейчас данный тип ламп с диаметром колбы 38 мм практически уже не применяется). Являются наиболее распространенными лампами, которые используются в большинстве светильников.

Патроны G5 и G13 могут быть как поворотными или накидными (неповоротными).

Поворотный и накидной патроны для люминесцентных ламп G5 и G13:

Рисунок 7. Патроны G13

Слева на рисунке изображен накидной патрон, который просто одевается на штырьки лампы, справа — поворотный патрон с держателем, при помощи которого патрон может крепиться на стену или светильник.

       Люминесцентные лампы, используемые в электрических патронах G5 и G13, являются двухцокольными. Следовательно, на одну лампу требуется два патрона, которые должны располагаться друг от друга на расстоянии равном длине лампы.

       Токоподводящие провода к электрическим патронам G5 и G13 вставляются в специальные отверстия с контактными зажимами, где и фиксируются. Лучше всего использовать жесткий одножильный провод, многожильные провода требуется облудить. В виду специфики зажигания люминесцентных ламп, которая требует использования либо стартера, либо электронного ПРА, используются также сдвоенные патроны со стартеродержателем.

Рисунок 8. Патрон со стартеродержателем

Сдвоенные патроны 2 G13



Сдвоенные патроны 2 G13 позволяют подсоединять сразу две лампы со стартодержателем или без него. В остальном полностью соответствуют G13.

Рисунок 9. Cдвоенный патрон

Патроны для галогеновых ламп мощностью до 50 Вт



Патроны от G4 до G10 используют для монтажа галогеновых ламп небольшой мощности, которая составляет максимально 50-60 Вт. Такие патроны применяются, например, со светильниками, встраиваемыми в подвесные потолки, панели ЛДСП, МДФ и другие. Часто применяемыми патронами являются, например, G3.9, G5.3, GX5.3, GU5.3, GY5.3, GU10.         Обычно данные патроны поставляются с уже подсоединенными проводами, которые предварительно зачищены и облужены, то есть полностью подготовлены для монтажа.

Рисунок 10. Патрон GU10

Рисунок 11. Патрон GU5.3

В последнее время становятся все более популярными и декоративные патроны, которые помимо своей основной функции, еще и способны украсить наш интерьер, внести в него какую-то свою новую изюминку. В большинстве случаев, они изготовлены под лампу с цоколем Е27. Они могут поставляться с подсоединенным проводом и потолочным креплением, то есть по сути являются уже практически готовым светильником.

Рисунок 12. Декоративные патроны

На этом, конечно, не исчерпывается всё разнообразие мира электрических патронов и в этой короткой статье невозможно описать их все. Тем не менее основные наиболее часто используемые в нашем быту патроны, эти полезные и необходимые человеку изделия, были все-таки затронуты и мы надеемся, что данная статья была для вас полезной.

www.sdvor.com

Патроны для ламп накаливания, патроны миньоны.

Перед тем как покупать понравившийся светильник, уточните, патрон какого типа в нем установлен – это важно. Данная информация пригодится вам и при замене ламп.

•

На фото:

Патрон светильника и цоколь лампы — это детали, которые должны идеально подходить друг другу.

Определение

Патрон – это устройство, посредством которого лампочка подключается к электрической сети. Патрон для лампы, как правило, изготавливают из термостойких пластмасс, реже – из керамики. Он может быть с винтовой резьбой (тогда лампочка вкручивается) или с пружинными гнездами (лампа фиксируется при помощи «ножек»-штырьков, расположенных на цоколе).

Виды патронов

Под резьбу или штырьки. В бытовых светильниках чаще всего встречаются три типа патронов: винтовые двух диаметров и штырьковые. Далеко не всегда типу лампы (накаливания или люминесцентной) соответствует какой-то один тип цоколя.

Чаще всего лампы накаливания имеют винтовой, а люминесцентные и галогенные – винтовой или штырьковый цоколь. В свою очередь, светильники для них оснащаются соответствующим патроном.

Стандартный патрон

Для лампы с цоколем Е27. Это винтовые патроны для ламп накаливания и так называемых энергосберегающих ламп – КЛЛ (компактная люминесцентная лампа). Осветительные приборы с таким патроном наиболее распространены, так как лампу к ним подобрать проще всего. Подойдет такой патрон для ламп накаливания, для энергосберегающих люминесцентных ламп, для галогенных ламп, и даже для светодиодных ламп. То есть выбор здесь очень широкий: можно установить модель с прозрачной, зеркальной либо матовой колбой, большей или меньшей мощности (и таким нехитрым способом корректировать уровень освещенности в помещении).

•

На фото:

Патрон миньон

Для лампы с цоколем Е14. В быту такие лампочки называются миньонами. Они могут иметь декоративный вид (как, например, модели в форме свечки), однако их мощность редко превышает 60 Вт. А значит, если вам нужен светильник для общего освещения большого пространства, лучше отдать предпочтение прибору, рассчитанному на несколько подобных лампочек.

Винтовые патроны под лампы миньоны устроены так же, как и стандартные патроны. Отличается лишь внутренний диаметр – 14 и 27 мм соответственно.

•

На фото:

Патроны для ламп с цоколями G

Для галогенных и люминесцентных ламп. Видов G-патронов довольно много. Каждый из них предназначен для определенной лампы. Поэтому перегоревшую лампочку лучше взять с собой в магазин – так будет проще выбрать новую.

Следует также знать, что светильник, имеющий патрон для галогенных ламп (низковольтных штырьковых), работает исключительно в паре с трансформатором. Последний поставляется в комплекте с прибором, но не является частью его конструкции. Это значит, что, например, в случае с токопроводной системой придется думать, где разместить коробку трансформатора: спрятать под подвесным потолком или просто привинтить к стене.

•

На фото:

www.4living.ru

виды, установка и подключение :: SYL.ru

Введение осветительного прибора в состав общей электросети реализуется с помощью широкого набора элементов. Одной из важнейших частей конструкции таких приборов является патрон. С его помощью организуется фиксация непосредственно лампочки и в то же время установка в гнезде электропроводки. Чтобы патрон для лампочек исправно выполнял свои функции, необходимо правильно его выбрать и подключить.

Разновидности патронов по способу установки

Способ установки определяет то, каким образом патрон и лампа со светильником в целом будут физически удерживаться в общей конструкции. Существует несколько способов такого крепежа. Наибольшее распространение получили патроны штырькового и резьбового типа. В первом случае лампа крепится посредством специальных штырьков непосредственно на цоколе. Второй вариант предполагает реализацию классической схемы закручивания элемента. Причем соединение лампы с электропроводкой произведется только в момент, когда гильза цоколя полностью упрется в контакты патрона. Также распространены комбинированные патроны для лампочек для люстр, которые снабжаются цоколем формата GU10. Это поворотно-резьбовые устройства, которые интегрируются в патрон и затем поворачивают в специальном замке до упора. Данный способ установки отличается конструкционной сложностью, но оказывается единственно возможным в местах эксплуатации осветительных приборов, где имеют место вибрации и внешние механические воздействия.

Разновидности патронов по типу цоколя

Для обозначения того или иного типа цоколя используется специальная маркировка. Под нее и подбирается соответствующий патрон. Зачастую выбор того или иного типа можно сделать исходя из принадлежности лампы к определенной категории. Например, для компактных люминесцентных, энергосберегающих и ламп накаливания подходит формат Е27, представляющий традиционные резьбовые патроны для лампочек. Виды светодиодных ламп, которые предназначены для бытового использования, как и некоторые галогенные модели также могут соединяться с патронами такого типа.

Для небольших лампочек независимо от принципа работы часто используется и формат Е14 – так называемый миньон. Это патроны, рассчитанные на цоколь диаметром не более 14 мм. Маркировка G также пользуется популярностью и охватывает штырьковые патроны для лампочек. Виды штырьковых люминесцентных и галогенных ламп, которые предназначены для низковольтного энергоснабжения, подходят как раз для таких патронов.

Патроны-переходники

Нередки случаи, когда стоит задача вкрутить в патрон одной марки лампу с неподходящим типоразмером. В таких ситуациях используют патроны-переходники, обеспечивающие возможность сопряжения разных по формату компонентов конструкции. Например, переходник типа Е27-Е14 позволяет вкрутить небольшую лампу-миньон в классический патрон для резьбовых цоколей. Также распространен разветвляющий патрон для лампочек, который формирует конструкцию с несколькими цоколями одновременно. То есть подключен будет один светильник и в одно гнездо, но ламп будет несколько – такое решение увеличивает мощность прибора при небольших энергетических затратах.

Как выбрать подходящую модель?

В выборе учитываются разные аспекты, влияющие и на монтаж, и на эксплуатационные качества. Конечно, начинать отсев неподходящих моделей нужно с размера и формы конструкции. Так, для обычной люминесцентной лампы с резьбовым цоколем подойдет патрон типа Е27. Но, бывают и случаи, когда возможна альтернатива. В частности, патрон для лампочки с маленьким цоколем типа миньона может заменяться другими форматами – возможно, с точки зрения энергосбережения, будет оправдано и применение переходников. Важно учитывать и другие особенности подбора ламп и патронов. Например, светильники, рассчитанные на работу с низковольтными штырьковыми элементами, часто работают в паре с трансформатором. В саму конструкцию цокольного подключения его не вводят, но размещают рядом. Поэтому изначально следует оценить и возможность скрытой установки трансформаторного блока, к примеру, в потолочной нише, или же предпочесть другую комбинацию лампы и патрона.

Установка патрона

Для начала следует отметить, что крепеж патрона без вспомогательной фиксации невозможен из соображений надежности и безопасности. Простейшие схемы установки предполагают использование пластмассовой втулки с отверстием в центральной части, через которое проводится электропровод. Но сама фиксация будет реализована не через кабель, а посредством пластмассового винта, предусмотренного в составе комплекта втулки. Распространен и способ крепления на металлической трубе. Он является самым надежным, поэтому годится для установки тяжеловесных плафонов и люстр. В обычной конфигурации патрон для лампочек монтируется к трубке путем вкручивания, но перед этим необходимо пропустить провод через отверстие цилиндра и произвести подключение. Далее выполняется физический монтаж трубы в потолочной нише. Этот способ не просто трудоемкий, но и грешит искажением стилистического эффекта в месте установки. Поэтому рекомендуется по возможности использовать дополнительные декоративные накладки и маскирующие компоненты.

Подключение патрона для лампочки

Подключение невозможно без сборки патрона. В типовом исполнении его формирует три основных части – внешний цилиндрический корпус, донышко и керамический вкладыш. Передача тока цоколю лампы осуществляется посредством двух латунных контактов и зажимных планок. Чтобы собрать эту конструкцию, необходимо в первую очередь к керамическому вкладышу прижать латунную пластину, подведенную от основного контакта в центре. При помощи винта в стальной пластине производится фиксация. В вопросе о том, как разобрать патрон для лампочки, также важна последовательность. Начинать операцию следует с проводников и зажимных фиксаторов. Далее разбираются элементы корпуса с раскручиванием цилиндрической формы. Непосредственно подключение проводки реализуется между разборкой и сборкой – мастер производит скручивание соответствующих по функциям проводов.

Заключение

Электротехнические устройства независимо от выполняемой функции несут большую ответственность. Даже незначительный сбой в работе вспомогательной фурнитуры способен вызвать пожар. И патрон для лампочек не является исключением – от него зависит не только надежность фиксации цоколя лампы, но и стабильность работы электрической цепи. По этому причине важно изначально рассчитывать уровень безопасности, который сможет обеспечить приобретаемый элемент. Например, специалисты не рекомендуют приобретать дешевые патроны и модели, выполненные из пластмассы. Оптимальным решением станет керамический или металлический патрон, выбранный из линейки крупного производителя.

www.syl.ru

Электрический патрон, устройство и подключение

Электрический патрон — неотъемлемая часть любого светильника. Он служит не только для фиксации, а также передачи тока, но и закрепляет на себе множество дополнительных элементов. К ним относятся: плафон, абажур, предметы эстетики и светового потока. Общие черты устройства патрона можно изучить в статье по описанию люстры. Чтобы уметь устанавливать и ремонтировать электрический патрон, необходимо поближе с ним познакомиться.

Маркировка электрических патронов

Согласно ГОСТ Р МЭК 60238-99, резьбовые патроны выпускаются трех видов: Е14 – он же миньон, применяется в СВЧ печах, холодильниках; Е27 – в большинстве светильников; Е40 – для уличного освещения. Электрические патроны имеют одинаковый принцип действия, отличаются они только дизайном и размерами.

Каждый патрон имеет маркировку на корпусе. Она служит для того, чтоб указать характеристики патрона. Е14 устанавливается в местах, где ток потребления не превышает 2 А, 440 Вт; Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Все они рассчитаны на переменное напряжение 250 В.

Устройство электрического патрона

Патрон имеет 3 основных элемента. Цилиндрический корпус, в котором расположена резьбовая гильза, резьба которой выполнена по принципу Эдисона, донышко и вкладыш из керамики. Чтоб ток передавался от проводника на цоколь, установлено 2 контакта из латуни 2 планки с резьбой для крепления. На фото патрон Е27 в разрезе.

Фото ниже показывает, как латунные контакты касаются цоколя лампы. Правая фотография показывает передачу тока латунным контактам, закрепленным на вкладыше.

Чтоб повысить безопасность, необходимо подавать фазу на центральный контакт цоколя. Это сводит к минимуму шанс касания фазы человеком.

Электрический патрон на три лампочки

Однажды мне пришло письмо от Владимира на почту. В нём находились фотографии нестандартного патрона Е27. Он предназначен для установки трех ламп. Когда он разбирал патрон, чтоб подключить провода, из него выпали контакты. Владимиру было сложно понять, куда их устанавливать. Я помог решить эту задачу. Я не имею такого патрона, поэтому обработал фотографию, которую выслал Владимир.

Контактирующие пластины имеют отверстия. К ним подсоединяются провода при помощи винтов с гайками М3. Если имеется паяльник, пластины можно спаять. Стрелкой красного цвета обозначена пластина, к которой следует подсоединять фазный провод. «Ноль» подключается к участку, обозначенному синей стрелкой. Пунктирная синяя линия показывает соединение контактов. Необязательно делать эту перемычку, потому что пластины будут соединяться через цоколь лампы. На фото показано зеленым. Но если не вкрутить правую лампу, на левую напряжение не поступит.

Как подключить обыкновенный электрический патрон

Чтоб понять, как подключать провода к патрону, необходимо рассмотреть сборку патрона с нуля. Это пригодится в случае ремонт патрона. Латунная пластина центрального контакта прижимается к вкладышу из керамики. При помощи винта, вкрученного в пластину из стали, которая располагается на другой стороне вкладыша, контактная устанавливается на вкладыше.

Винт служит не только для закрепления центрального контакта, но и пропускает через себя ток на этот контакт. Гровер использовать необязательно, но если вы его установите, будет лучше. Винт следует затягивать с достаточным усилием, так как через него проходит ток. По такому же принципу устанавливается вторая пластина из латуни. Центральный контакт необходимо подогнуть до уровня боковых контактов.

На проводниках формируются колечки. Затем они продеваются через донышко и фиксируются к стальным пластинам. Если патрон подобран для подключения через стандартный выключатель, фазу следует подключать к центральному контакту. Проверьте, насколько хорошо центральный контакт прилегает. Чтобы это проверить, приложите цоколь лампы к контакту, убедившись, что во время прилегания цоколя к контактам, центральный прогибается не менее чем на несколько миллиметров. Если это не так, отогните контакты вверх.

Остается накрутить корпус на дно. Патрон готов к использованию, остается подобрать под него лампу.

Как подключить электрический патрон с клеммами

Более новым видом патронов являются те, провода которых прижимаются при помощи клеммных колодок. Такой вид крепления ускоряет монтаж люстр и светильников. Корпус выполнен из пластмассы в виде монолита. Контакты закреплены изнутри при помощи заклепок. При выходе патрона из строя, ремонтные работы не удастся произвести.

Такой тип патрона выпускается размерами Е14, Е27. Они подойдут для замены разборных патронов, принцип которых описан чуть выше.

Как подключить безвинтовой электрический патрон

Из новинок патронов марки Е14, Е27 можно отметить патрон с безвинтовым подключением. Корпус патрона имеет отверстия, зачастую, две пары. В них задеваются провода. Внутри установлены пружинные контакты из латуни, которые предназначены для защемления и фиксации проводов.

В отверстиях 1-2, 3-4 попарно соединены контакты (на фото выделены красным). Сделано это для того, что бы подсоединять патроны параллельно в люстрах, а также светильниках, имеющих несколько лампочек. На один патрон подается напряжение, последующие патроны подключаются к нему при помощи перемычек. Светодиодные и энергосберегающие лампы экономны, поэтому количество патронов может быть равным 10 и более.

Бесконтактные патроны подключаются быстро и легко. Следует взять провод, снять с него изоляцию на один сантиметр и установить в определенное отверстие. Однако имеется нюанс, который следует учесть.

Чаще всего используются многожильные провода. Если жилы тонкие, зафиксировать их в контактах проблематично. Поэтому, изготовители люстры обслуживают концы проводов, подключаемых к патрону. Вследствие чего, конец многожильного провода становится одножильным. Затем он лудится и легко устанавливается в пружинный контакт.

На фото показано поэтапное подключение патрона к электрической проводке. Может возникнуть ситуация, когда пальцами невозможно добраться до проводов. В этом случае следует воспользоваться пинцетом.

Не каждый имеет дома паяльник. Патрон можно подключить и без него. Перед тем, как заправлять провод в пружинный контакт, установите в отверстие стержень из металла. Его диаметр должен быть больше диаметра провода. На фото видно, что использовалась часовая отвертка, можно применить гвоздь. В таком случае контакт отойдет и в зазор, который возник, легко войдет провод.

Далее следует изъять металлический стержень. Контакт надежно зафиксирует провод. Этим можно воспользоваться в том случае, если не удается достать провода из электрического патрона. После того, как провод заправлен в контакт, потяните его, убедившись в том, что он надежно зафиксирован.

Как подключить к электрическому патрону розетку

Иногда требуется установить розетку, однако, ближайшая распределительная коробка находится на большом расстоянии. С таким моментом я столкнулся, когда производил ремонт ванной комнаты. Необходимо было установить светильник у зеркала, обеспечить питание некоторых электрических приборов, допустим электрической бритвы.

В ванной уже был настенный светильник в виде шарика. К контактам электрического патрона я присоединил параллельно два провода, параллельно подсоединил к ним розетку. По правде говоря, когда включается свет в ванной, розетка обесточивается, однако, в этом есть свой плюс. Если возникнет утечка воды этажом выше, короткого замыкания не будет даже в том случае, если вода попадет в розетку. Мною была установлена стандартная розетка, которая прослужила более 10 лет. Однако лучше воспользоваться герметичной розеткой, которая подходит для помещений с повышенным уровнем влажности.

Был случай, когда я подсоединял розетку к патрону в туалетной комнате, когда требовалось устанавливать автоматический датчик включения света, оснастить унитаз функцией биде. Давным-давно, когда оплата электроэнергии зависела от количества розеток и ламп в квартире, широко использовалось устройство, так называемый «жулик». В патроны вкручивались переходные патроны. Этот жулик имел 2 трубки из латуни, как в розетке. С его помощью можно было подсоединить к люстре любой электроприбор. Жулик можно было изготовить самостоятельно из обычного электропатрона.

Крепление электрического патрона

Как правило, патрон в люстрах и светильниках крепится за дно. Отверстие ввода провода имеет резьбу. Е27 могут иметь одну из трех видов резьб: М16?1; М10?1 или М13?1. Е14 – М10?1. Светильники подвешиваются на электропровод либо на металлическую трубку, имеющую любую форму резьбы на конце и длину.

Крепление электрического патрона за токоподводящий провод

Не допустимо прикреплять патрон напрямую к проводам. Для начала следует зафиксировать патрон в люстре. Для этого в донышко установлена втулка из пластика, имеющая отверстие в центре для запуска проводов. Во втулку установлен пластиковый фиксирующий винт.

После того как патрон подключен и собран, пластиковым винтом зажимаются провода. Эту втулку могут использовать для крепления декоративных элементов светильнику. Винт позволяет надежно закрепить патрон, крепление плафона и подвесок светильника.

Крепление электрического патрона на трубке

Самым распространенным видом крепления электрического патрона является крепление на трубке, изготовленной из металла. Это позволяет подвешивать плафоны, имеющие достаточный вес и разнообразить дизайн. На трубке можно заметить дополнительные гайки. При их помощи на трубке закрепляется любая арматура для люстр, а так же колпаки и плафоны. Вся нагрузка ложиться на металлическую трубку. Провода для подсоединения патрона пропускаются внутри нее.

Существует патроны, которые имеют резьбу на наружной части корпуса. Это сделано для того, чтоб можно было закрепить абажурное кольцо. И уже на него закрепить любой дизайнерский элемент.

Крепление электрического патрона втулкой

Настольные лампы и настенные светильники имеют электрические патроны, которые крепятся при помощи пластиковых или металлических трубчатых втулок к деталям, выполненных из листового материала. Этот способ позволяет расширить возможности технологии изготовления светильников. Требуется всего-навсего просверлить отверстие и прикрепить патрон втулкой.

Эти светильники мне доводилось ремонтировать, так как пластмасса деформировалась. Это произошло из-за нагрева лампы накаливания. После чего патрон начинает болтаться. Я менял втулку на металлическую. Брал ее от резистора типа СП1, СП3. Они имеют крепежную резьбу М12*1. Обратите внимание на то, что резьба может быть другая. Все потому, что резьба патронов Е27 не имеет стандарта. Изготовители патронов выбирают резьбу исходя из своих соображений. Если вы решили применить втулку от резистора, не ломайте его до того, пока не проверите резьбу патрона. Достаточно разобрать резистор и из пластикового основания вынуть втулку.

Крепление электрического патрона с безвинтовыми контактными зажимами

Крепление патрона, имеющего безвинтовые контактные зажимы, отличается от крепления обычного. Это обусловлено тем, что корпус соединен с донышком при помощи 2 защелок.

На трубку с резьбой, расположенную в люстре, накручивается донышко. После этого в патрон задеваются провода. После чего цилиндрический корпус при помощи защелок одевается на дно. На фото видно, что защелки донышка сломаны. Именно в таком виде люстра попала ко мне. Этот патрон можно отремонтировать. Именно об этом пойдет речь.

Для того чтобы, при снятии патрона не повредить провода, возьмите отвертку и отведите защелки в стороны. Корпус освободиться от донышка.

На фото показан патрон с безвинтовыми зажимами. Он был установлен во время ремонта люстры. Этот патрон выполняет функцию крепления, фиксирует чашечку, к которой прилегает стеклянный плафон.

Ремонт разборного электрического патрона

Если при работе светильника лампы мерцают или начинают перегорать, одной из причин, кроме плохого контакта в распределителе или выключателе, может быть плохой контакт в патроне. При включении выключателя может быть слышно жужжание и запах гари. Это легко проверить. Выкрутите лампу и взгляните на патрон. Если контакты почерневшие, почистите их. Одной из причин почернения, может быть плохой контакт в месте соединения проводов с патроном.

Для того чтоб отремонтировать электрический патрон, его следует разобрать, проверить соединение с проводами, зачистить контакты до блеска. Иногда, когда вы попытаетесь выкрутить лампочку, колба может отклеиться от цоколя. В этом случае, попытайтесь вывернуть цоколь. Открутите корпус патрона, держа его за донышко. Если не получается это сделать, возьмитесь за край цоколя плоскогубцами и вывернете его.

Ремонт электрического патрона с безвинтовыми контактными зажимами

Соседка делала ремонт в квартире и снимала люстру с потолка. Она откручивала гайки с электрических патронов, имеющих безвинтовые контактные зажимы, чтоб можно было снять плафоны. Цилиндрические части патронов повисли на проводах, отсоединившись от донышек. Люстра проработала с лампами накаливания 6 лет. Стало понятно, что за счет выделения тепла, пластмасса стала хрупкой, защелки обломались. Я решил отремонтировать патроны.

Первым делом были спилены защелки до уровня площадок в основании корпуса патрона. На фото слева сломанная защелка, справа – защелка, подогнанная по размеру.

Новые защелки изготовлены и листа латуни, толщина которого 0,5 мм. Ширина равна ширине обломанных защелок. Затем заготовка согнута по форме, на фото видно. Ее можно изготовить из любого имеющегося металла – алюминия, железа.

Стороной, которая была загнута, полоска заводится в дно патрона со стороны закругленной части. После этого, оставшийся участок загибается по контуру держателя (на фото).

Далее дно патрона накручивается на трубку в люстре.

Затем подсоединяются электропровода. Самодельные защелки прекрасно выполняют свою задачу. Эта защелка прослужит многие годы.

По материалам сайта: ydoma.info

www.proterem.ru

правила подключения изделий, как поменять изделие в люстре

Электрический патрон для лампочки — это устройство, которое является соединительным узлом между светильником и элементом накаливания. Кроме того, при помощи дополнительных крепежных элементов навешивается абажур или плафоны. Посредством такой детали ведется передача тока через провода. Ввернутый сгоревший элемент легко меняется, благодаря простоте корпуса изделия.

Маркировка изделий

В зависимости от диаметра резьбовой части узла, изделия имеют несколько разновидностей:

1. Патрон Е14. Изделие носит название миньон. Диаметр вворачиваемой части составляет 14 м. Используется не только в люстрах, но и в СВЧ или холодильниках.
2. Е27. Классический и наиболее распространенный патрон для люстры. Устанавливается в большинстве светильников.
3. Е40. Это большие лампы накаливания. Они нужны для уличного освещения.
4. Байонетный элемент. Он не имеет резьбы, а фиксируется особым способом. Причина заключается в том, что он устойчив к сильным вибрациям. С его помощью освещается транспорт, где резьбовое соединение неприменимо.

Подключение электрического патрона

Чтобы понять, как подключить патрон для лампочки, нужно хорошо представлять его устройство. Центральный контакт выполняется из латуни. Он прижимается к керамическому вкладышу. Для этого с обратной стороны имеется стальная пластина с резьбой. В нее заворачивается винт, который проходит через керамику и латунь.

Заворачивается винт с хорошим усилием, потому что через деталь на контакт проходит электрический ток. Рядом ставится боковая латунная пластина, которая крепится по такому же принципу.

При подключении проводов на них формируются колечки для крепежа. Они проходят через его центральное отверстие в корпусе и фиксируются на стальных пластинах. Фаза от сети подается на центральный контакт.

После этого сверху наворачивается втулка с резьбой под лампочку. Затем ведется подбор лампы.

Крепление изделия

Обычно крепление патрона в люстрах или светильниках проводится за дно корпуса. Давать весовую нагрузку на провода недопустимо. Для фиксации в люстре снизу имеется отверстие, в которое вставляется пластиковая втулка. В нее запускается проводка и фиксируется с помощью болта. Более надежным креплением является металлическая трубка. Через нее пропускаются провода. Расположенные на ней гайки позволяют вести установку плафонов и колпаков люстры.

Для установки плафонов для ламп или настенных светильников имеются специальные патроны. С наружной стороны у них нарезана резьба. Прижим навесных элементов осуществляется при помощи пластмассовых втулок, которые наворачиваются на резьбовую часть патрона.

Следует помнить, что устанавливать лампочку большого накала нельзя, потому что пластмассовые шайбы начинают плавиться.

Причины замены конструкции

С течением времена изделие требует замены. Необходимость возникает по следующим обстоятельствам:

1. Во время включения не происходит загорание лампочки. Основная причина заключается в том, что на контактах образуется ржавчина. Как правило, их чистка не дает положительных результатов. Необходима замена изделия.
2. Если на корпусе обнаружены визуальные повреждения, то дальнейшая эксплуатация конструкции невозможна. В щели будет забиваться пыль, которая является токопроводящей. Может возникнуть короткое замыкание.
3. При контакте внутренних проводов.
4. Если произошло спаивание цоколя лампы с гильзой. Это вызывает сложности изъятия патрона. Часто такие попытки заканчиваются разрушением конструкции.
5. Во время планового ремонта, который должен проходить с периодичностью в 5 лет.

Предварительные советы

Перед заменой патрона следует учесть некоторые советы:

1. Убедиться, что проводка обесточена.
2. Следует знать, что фаза подключается к центральному контакту. При вкручивании лампочки под напряжением устраняется риск удара электрическим током.
3. Если проводка системы имеет повреждение, она нуждается в замене.
4. В случае состыковки проводов, изготовленных из разного материала, например, меди и алюминия, их требуется хорошо изолировать.
5. Работа проводится только в случае полной уверенности в положительном результате.

Работы по демонтажу и установке

Вооружившись необходимыми инструментами, можно приниматься за демонтаж старой конструкции и установку нового изделия. Пошаговая инструкция следующая:

1. После обесточивания системы откручивается крепеж, держащий люстру. Висящее на крюке изделие снимается.
2. Используя отвертку, откручиваются болты, удерживающие провода в клеммах. Затем они вытаскиваются.
3. Светильный прибор укладывается на стол и с него снимается патрон. Вариантов крепления его к люстре бывает несколько.
4. В образовавшееся отверстие вставляется новый патрон.
5. Выступающие из потолка провода тщательно зачищаются.
6. Люстра возвращается на место. Провода протягиваются через ее отверстие.
7. Электрические жилы вставляются в клеммы и затягиваются болтами. Патрон подключен.
8. Люстра укрепляется окончательно при помощи старого крепежа.

Подается напряжение в сеть, и прибор включается. Если работа проведена верно, то лампочка должна загореться.

Электрический патрон — это изделие, которое присутствует в любом светильнике. С течением времени конструкция выходит из строя. Причиной может служить наличие ржавчины или трещина в корпусе. Главное, вовремя это заметить и провести работу по его замене.

­

220v.guru
