Кирпичные банные печи с баком для воды: схема, виды и порядовка

Содержание статьи

В каждой бане обязательно обустраивается печь. Торговые сети сегодня предлагают огромное разнообразие печей заводского изготовления. Практически все они выполнены из чугуна или иного металла.

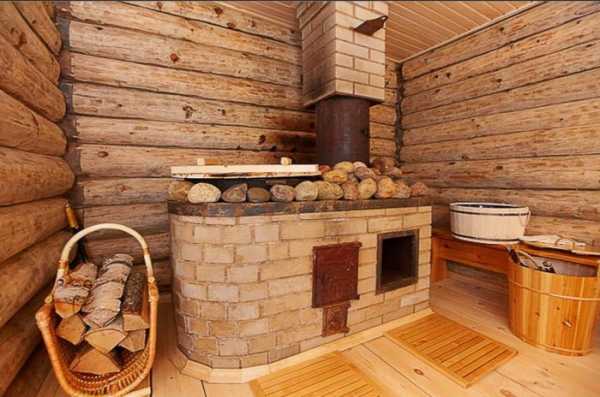

Но в настоящей русской бане обустраивается кирпичная печь каменка с баком для воды.

Особенности конструкции печи с нагревательным баком


Существуют разные проекты, по которым может быть выложена печь для бани из кирпича с баком для воды. Все их можно отнести к одному из четырёх видов:

Печи с плитой

В этой версии камни греются достаточно долго, так как их нагрев двухступенчатый. Тепло камни получают от плиты, которая нагревается за счёт тепла, выделяемого при горении топлива. Она значительно перекрывает дымоход и, в процессе использования, фактически не даёт сажи, копоти и грязи.

Кирпичные банные печи с баком для воды, изготовленные для топки по-белому

Фактически это аналог вышерассмотренного варианта, с незначительными конструктивными отличиями. Дымоход частично открытый. Время нагрева достигает 12-ти часов. Сажа и грязь образуются в минимальных объёмах.

Печи для растопки по-серому

Дымоход открыт. Время нагрева каменки – среднее. В процессе работы образуется определённое количество сажи, т.к. внутренние стенки имеющегося дымохода открыты.

Кирпичная печь с баком для воды, предназначенная для топки по-чёрному.

Дымоход у печи полностью отсутствует. Она быстро прогревается, однако, для того, чтобы пользоваться парилкой, в этом случае требуется ждать полного выгорания закладки топлива.

Предварительно следует выбрать один из двух существующих у кирпичных печей типов топки: с колосниками или без таковых.

Выбирать нужную версию требуется с учётом конструкции Вашей бани. Основные чертежи и порядовки можно взять из каталогов готовых работ и адаптировать «по месту».

Если порядовка, по которой кладётся печь для бани с водяным баком, предусматривает наличие колосниковой решётки, то процесс горения топлива проходит весьма интенсивно, с образованием высокого и мощного факела пламени. Но такие печи эксплуатировать и обслуживать в разы сложнее, чем те, топливники которых не имеют колосников. К тому же, последние значительно экономнее расходуют топливо.

Кирпичные банные печи с баком для воды обязательно получают колосники в ситуациях, когда работать приходится с сырыми дровами, либо со свежесрубленными. Объясняется это тем, что их наличие позволяет быстро повысить температуру в топливнике до значения, которое требуется для устойчивого горения.

Разновидности водяных баков для печи и их характеристики


Принимая решение изготовить такую конструкцию, как банная печь с баком для воды, требуется определиться с тем, бак какой ёмкости, формы или конструкции следует установить и из какого материала его изготовить.

При этом следует руководствоваться следующими требованиями:

  • Кирпичные печи для бани на дровах с баком для воды формируются ёмкостью, форма и размеры которой выбираются с таким расчётом, чтобы его установка не привела к снижению комфорта пользования помещениями бани. Для этого бак, практически всегда, монтируется непосредственно на печь или под дымоход.
  • Цена вопроса должна быть для потребителя приемлемой. Несмотря на то, что банная печь с баком для воды, имеющая эмалированный бак обойдётся дешевле, следует понимать, что оцинковка прослужит минимум вдвое дольше и продемонстрирует при этом более высокие эксплуатационные характеристики.
  • Эстетика изделия. Бак из обычной стали, именуемой «чёрной», достаточно быстро ржавеет, а нержавейка несколько лет сохраняет товарный вид и стойко воспринимает механические нагрузки (отсутствуют деформации и сколы).
  • Выбрав оцинковку, обязательно определитесь с маркой стали. Самым оптимальным выбором будет материал, из которого изготавливают посуду. Это 08Х17, либо 8-12Х18Н10.
  • Обратите внимание на толщину стенок выбранного бака. Оптимальным значением для изделий ёмкостью 50-100 литров является 1,0 мм, более 100 л – 1,5 мм.

Конструкция и материал, из которого выполнен бак, должны обеспечивать минимальное время его нагрева и максимально долго сохранять высокую температуру воды. Нержавеющая сталь и здесь вне конкуренции. Хотя чугунный бак дольше сохраняет воду горячей. Существенными минусами чугуна является его высокий вес, хрупкость и длительное время разогрева.

Бак для воды, которым вы оборудуете свою банную печь из кирпича, должен быть надёжным и обязательно прочным, стойко переносить воздействие низких и высоких температур. Указанным параметрам лучше всего соответствуют изделия из нержавейки. Этот материал устойчив к воздействию коррозии, поэтому долго может находиться в помещениях, где постоянно повышена влажность, и почти не ржаветь при этом.

Существующие конструкции баков и места их размещения

Все банные печи с баком имеют ёмкости, которые изготавливаются по одному из трёх вариантов размещения:

Встроенные баки

Размещаются непосредственно на печи так, что дно бака располагается в самой горячей части топливника (сверху) и непосредственно контактирует с пламенем. забор воды из такого бака осуществляется через специальный кран или через край черпаком.

Выносные баки

Печь с баком (из кирпича) в этом варианте имеет встраиваемый теплообменник, а сам бак устанавливается там, где удобнее. Т.е. может находиться и в парной и в моечном отделении. Подсоединяться к магистрали подачи воды бак должен только металлическими трубами.

Бак, расположенный на трубе

Достаточно редкий вариант установки. К нему прибегают только тогда, когда помывка в бане проходит весь день, даже когда топить уже перестали. Труда для удаления продуктов сгорания проводится сквозь бак. Обычно эти баки достаточно большого объёма.

Последовательность возведения банной печи с баком


Рассмотренная последовательность кладки является одним из возможных вариантов, по которому выкладываются банные печи, с баком для воды из нержавеющей стали.

В связи с тем, что банная печь из кирпича достаточно массивна, для неё требуется прочный фундамент. Здесь необходим котлован не менее 600 мм в глубину, а ближе к донной части его расширяют. Это позволит придать фундаменту после заливки более высокую устойчивость на случай непредусмотренных горизонтальных перемещений грунта.

Приямок засыпается песком, поверх которого выкладывается щебень и бой кирпича, промачивается и трамбуется. После усадки подушки собирается опалубка, монтируется каркас и заливается фундамент. После застывания опалубка убирается, а фундамент изолируется от влаги.

Затем готовится кладочный раствор и с использованием порядовки выбранного проекта печи выполняется кладка.

Кладка печи выполняется с обязательной «заводкой» всех её углов и контролем горизонтали и вертикали по уровню, отвесу и угольнику.

Первый, основной ряд, кирпича кладётся на гидроизоляционный слой. При этом каждый кирпич предварительно смачивается водой. Контролируется толщина кладочных швов, которая не должна превышать 5 мм и плотность торцевого прилегания кирпича. Кладка выполняется с перевязкой образующихся швов.

В третьем ряду обустраивается поддувало (если оно предусмотрено в порядовках).
В четвёртом размещаются колосниковые решётки и зольник. Установку колосников требуется выполнять с учётом их температурного расширения.
В шестом ряду ставится дверка поддувала. В седьмом – топливника. Лучше всего устанавливать дверки заводского изготовления, отлитые из чугуна.
Начиная с восьмого ряда, обустраивается дымоход.
На 14-ом ряду закладываются швеллеры из металла. на лицевой стороне печи формируется проём для водяного бака. Последний устанавливается так, чтобы своими боковыми стенками он опирался на выполненную кирпичную кладку, а основанием – на швеллеры.

На последнем этапе производится монтаж дымохода и бака для нагрева воды выполняется согласно порядовке.

Загрузка...

vse-otoplenie.ru

Банная печь с баком для воды

В зависимости от того, какие задачи возлагаются на накопитель для горячей воды, подбирается печь с определенным объемом бака. При применении кипятка только для ошпаривания камней, прогревания веника, нет смысла ставить большой бак.

Варианты установки бака для воды

В зависимости от установки, выделяют несколько вариантов установки бака под воду:

  • наставной;
  • самоварный;
  • навесной

Наставное размещение предполагает установку бака непосредственно в топочную камеру. При самоварном варианте бак монтируют на дымоходную трубу. Навесное размещение предполагает монтаж бака сбоку печи. Банная печь с баком для воды может включать дополнительный теплообменник. Он используется для обеспечения комфортной температуры в предбаннике и моечном отделении. Кроме того теплообменник подает в парилку и душ горячую воду.

На размер кирпичной печки, используемой в бане, влияют следующие факторы:

  • площадь парилки;
  • число людей, что будут ею пользоваться;
  • сезонность применения бани;
  • вариант применения

Подыскать  готовый проект кирпичной кладки,  полностью устраивающий владельца,  довольно сложно. В большинстве случаев приходится переделывать имеющуюся порядовку,  также вносить серьезные  изменения в первоначальный проект.

Совет!  При любых, даже самых несущественных изменениях кирпичной кладки, до начала корректировки, нужно получить консультацию специалиста. В противном случае печь может представлять угрозу для здоровья людей.

При внесении в проект изменений, учитывайте несколько специфических особенностей кирпичной кладки:

  1. В каменках  топливный отсек  должен быть существенных  размеров, чтобы обеспечить полноценное горение дров, гарантировать качественное поступление воздуха.  Поддувальная дверка, само поддувало, также делают внушительных размеров.
  2. Для получения нормального прихода воздуха в топку, колосники укладывают параллельно поддувальному каналу.

Внимание! Сложно подобрать готовые колосники требуемого размера, приходится ставить сразу несколько колосников, имеющих меньшую длину, перпендикулярно поддувалу.

При расположении каменки над топкой, топливник не может быть меньше  см. Идеальным вариантом считают печи банные с баком для воды (на фото)  с топливной камерой в 8-9 кирпичей. В таком случае прогрев камней будет равномерным. При уменьшении размера топливника, между камнями будет скапливаться сажа, температура в печи снижается.

Кладка печи

Кладка банной печи с баком для воды начинается с подготовки основания. Отдельно готовится глиняно-песчаный раствор. Далее кирпичи выкладываются насухо по плану. Сначала выкладывается угол, подбираются кирпичи по размеру, чтобы ширина швов не превышала 5 мм. Только после завершения данного этапа, можно приступать к укладке кирпичей на раствор.

Проверка вертикальности и горизонтальности выполняется после кладки ряда, для этого потребуется строительный уровень. Для оценки качества углов, пользуемся отвесом. Корректировка необходима даже при минимальных отклонениях, в противном случае печь будет небезопасной, к тому же вода в ней не сможет нагреваться до желаемой температуры.

Есть определенные нюансы и при установке дверок. В местах, в которых дверцы будут плотно прилегать к кирпичной кладке, сначала делают прослойку из слоя асбеста. Для фиксации дверок потребуется проволока либо стальной шнур.

Внимание также нужно уделить месту, в котором труба от кирпичной печи будет проходить сквозь стену, крышу, либо потолок. Выполняется качественная изоляция трубы  с помощью теплоизоляционных материалов, к примеру, базальтовой ватой.

В видео представлен алгоритм создания банной печи из кирпича

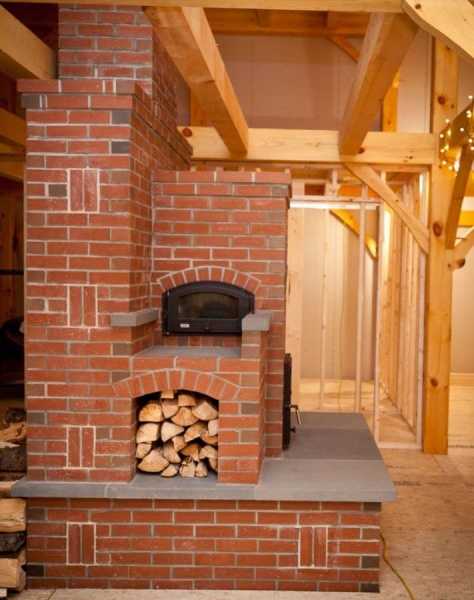

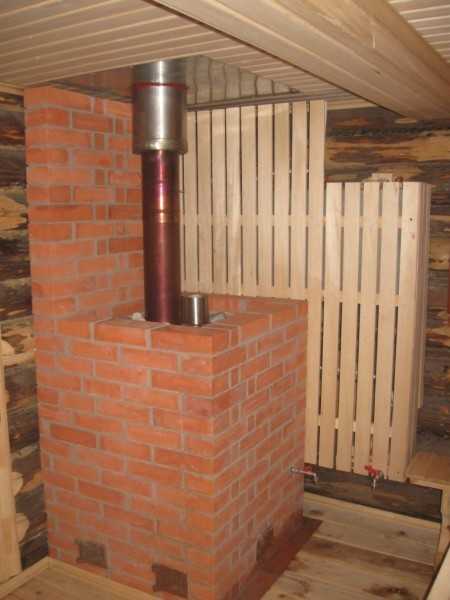

Банные печи с баком для воды из кирпича

Такие кирпичные банные печи с баком для воды имеют незначительные размеры, их несложно изготовить. Основные элементы конструкции:

  • бак под воду;
  • печка-каменка;
  • дымовая труба;
  • опора под бак;
  • дверки топки и поддувала;
  • постамент каменки, колосниковые решетки

Для изготовления емкости под каменку используется сталь толщиной порядка 8-10 мм. Бак под воду делают из  трубы  диаметром 40 см. В качестве опоры под каменку можно использовать каркас, сделанный из уголков 50 на 50 см. Для каменки подразумевается крышка для укладки камней, поддачи воды.

Внимание! При закрытой крышке камни прогреваются равномерно.

Каменка ставится на каркас, затем обкладывается кирпичом, стоящим на ребре.

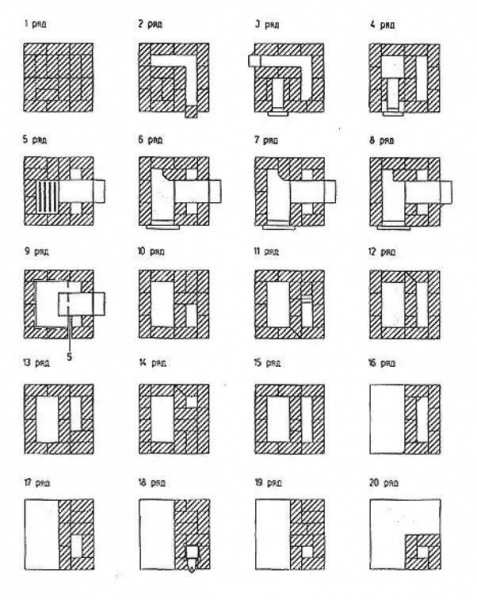

Порядковка печи

Порядовка банной печи с баком для воды несложная, не предполагает существенных временных затрат.

Печи рассчитаны на обогревание парной, в которой одновременно находится 3-4 человека. Загрузка камней в каменку осуществляется после полного высыхания печи.

На такую печь потребуется порядка 700 кирпичей, 30 ведер мелкого просеянного песка, 40 штук шамотного кирпича, 15 ведер строительной глины. Из фурнитуры нужны 2 печные дверки, дверка поддувала, 2 задвижки, 2 колосниковые решетки, металлический угол 30 на 30, панель с конфоркой, стальной шкаф под камни.

Кладется такая печь с базового (нулевого) ряда. Именно в нем формируют вентиляционный канал. При укладке важно соблюдать схему расположения кирпичей, проверять  горизонтальность и вертикальность в каждом ряду, отслеживать качество углов.

Установка заслонки выполняется в третьем ряду. Сразу же происходит и формирование зольников топок, ставятся топочные дверцы. Дверцы поддувала закрывают в 5 ряду. Сразу же устанавливают перемычки, чтобы создать переход к топке. Для перемычек используют металл не тоньше 3 мм. В 6 ряду разделяют шахты, используя для этого 2 решетки колосников. Шахту топки выкладывают шамотным кирпичом, необходим специальный раствор. Для укладки колосниковых решеток, в кирпичах делают специальные углубления, чтобы по 6-10 мм было свободное расстояние на случай теплового расширения материала. Далее выполняется укладка дымоходных каналов, для этого потребуются полосы стали.

Шамотный кирпич в 7 ряду ставят боком, крепят топочные дверки. В 8 ряду выполняется обкладка дверок. Затем они перекрываются металлическими полосками, служащими опорой для кирпичных перекрытий.

В 10 ряду топочные дверцы полностью закладывают кирпичами, затем подпиливают (в случае необходимости). Далее идет укладка плиты, а также установка шкафа под камни.

С 12 ряда закладывают каналы для дымохода, а в 15 ряду фиксируют дверь для удаления сажи. Потом крепят дымоходную дверку. С 22 ряда начинают сужать топливные шахты, а в 24 ряду – полностью их перекрывают.

Для создания дымохода, с 27 ряда выполняется укладка только одного дымохода.

Заключение

Каменная печь с вместительным баком для воды — мечта любого дачника. Сделать такую печь по силам любому хозяину, нужно подобрать вариант печи, обратиться за советом к профессиональным печникам, запастись желанием и терпением. При минимальных временных и материальных затратах можно рассчитывать на получение желаемого результата.

bouw.ru

3 вида печей для бани с баком для воды [+7 ФОТО]

В бане наличие горячей воды является не роскошью, а необходимостью. Она служит для мытья, создания пара и при этом увлажняет воздух. Именно поэтому печи для бани с баком для воды очень популярны, поскольку в отличие от отдельных нагревателей они не требуют собственной системы подогрева.

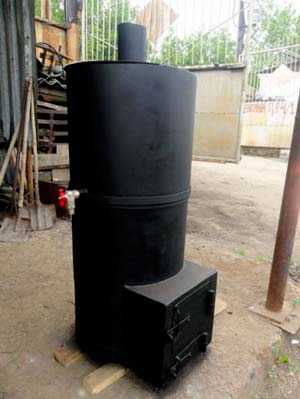

Любительское фото самодельной печи с небольшим резервуаром для жидкости

Виды печей

Для начала необходимо отметить, что существует несколько видов подобных конструкций, которые имеют свои особенности и способны повлиять на функционирование всей бани. Учитывая это, стоит рассмотреть печь для бани с баком для воды каждого типа и на основании полученных данных сделать выбор (узнайте здесь, как выбрать дымоход для бани).

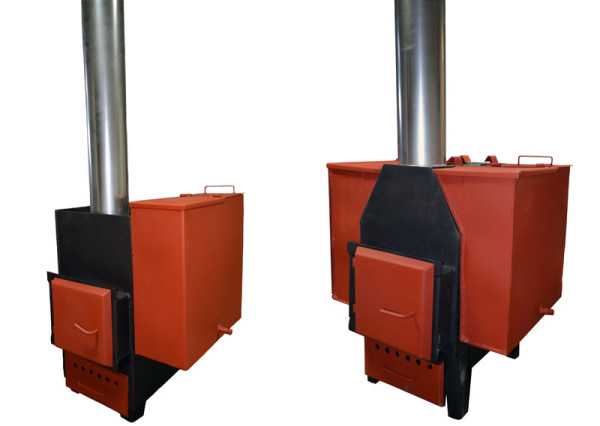

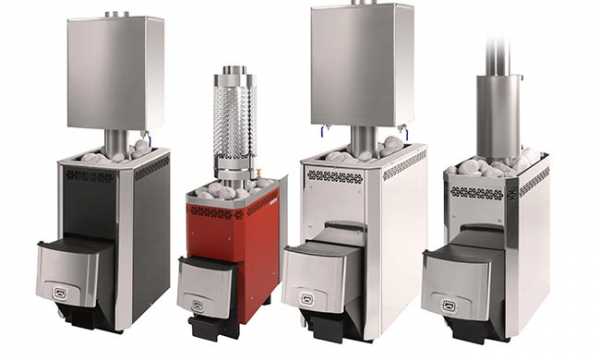

Заводское изделие с одним и двумя резервуарами для подогрева жидкости

Накладные и приставные системы

  • Данный вид конструкций можно назвать одним из самых популярных.
  • Принцип его работы заключается в том, что печки для бани с баком для воды находятся в парной и температура воздействует на жидкость, подогревая ее до необходимого состояния.
  • Для усиления нагрева довольно часто сверху или сбоку топки устраивают небольшую перегородку, которую не зашивают кирпичом. Именно к ней и будет приставляться емкость с водой, чтобы увеличить теплоотдачу.

Графическое изображение печи с боковым резервуаром для жидкости

  • Такая  печка для бани с баком для воды может даже довести жидкость до кипения, что создаст влажный пар, являющийся отличительной чертой русской бани.
  • При этом подобные емкости можно всегда отсоединить от основной конструкции, чтобы изменить принцип самой парилки или для использования воды в других целях.
  • Стоит отметить, что для удобства пользования на емкость нужно установить кран.

Совет! Удобство данных систем заключается в том, что бак всегда можно снять. Однако если его располагать сверху, то это затрудняет использование.

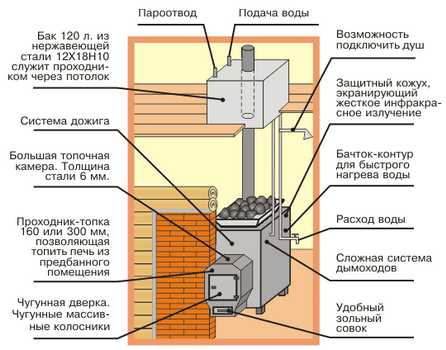

Детальная конструкция устройства с водяным баком, который располагается на чердаке и подогревается за счет печной трубы

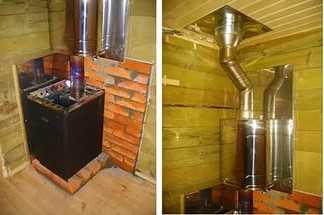

На трубе

  • Довольно часто печь в баню с баком для воды делают таким образом, чтобы емкость с жидкостью располагалась вокруг печной трубы для бани.
  • Так нагрев будет производиться не только за счет внутренней температуры, но и газами в трубе.
  • Учитывая такую конструкцию можно довести до кипения воду намного быстрее и с меньшими затратами энергии. При этом получаемый пар будет подниматься вверх, где также от трубы будет дополнительно подогреваться

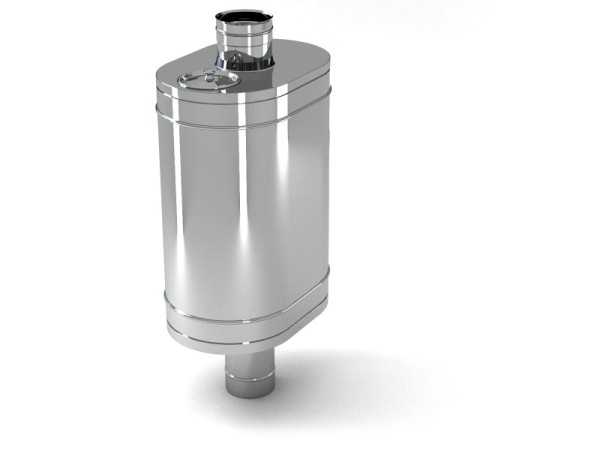

Бак заводского изготовления, который можно использовать в качестве насадки на трубу

  • Данные конструкции инструкция по изготовлению бани советует использовать в небольших помещениях, которым нужен быстрый нагрев.
  • Отдельного внимания заслуживает тот факт, что эти печи не могут удерживать жидкость нагретой длительное время, поскольку температура нагнетается именно трубой, которую используют при топке.
  • Стоит отметить, что такие печи в баню с баком для воды часто изготавливают из толстого металла.

Совет! Данные конструкции хорошо подходят для создания небольших устройств. Они довольно практичны и функциональны.

Самодельная конструкция, которая совмещает два вида подогрева

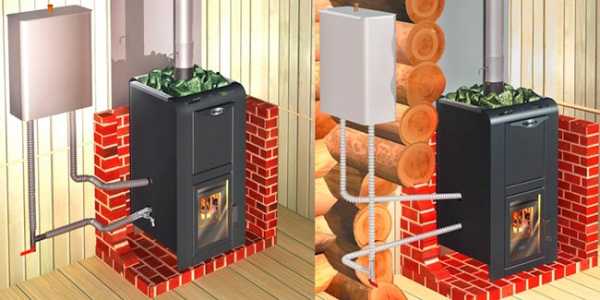

Выводной резервуар

  • Такая система подогрева жидкости позволяет получать сухой пар в помещении, что очень подходит для сауны.
  • Также необходимо отметить, что такая печка в баню с баком для воды позволяет получить довольно неплохой объем теплой жидкости, которой хватит не только для помывки.
  • Основная емкость располагается в другом помещении или даже на улице. При этом его нужно разместить на высоте, которая минимум на полметра будет превышать расположение самой печи.
  • В ней располагают небольшой расширительный бак, который соединяют с емкостью на улице при помощи двух труб, располагаемых на разных уровнях. По верхней в него будет поступать горячая вода, а по нижней — холодная потечет в зону очага.
  • Такие печи для бань с баком для воды осуществляют подогрев за счет теплообмена и естественной циркуляции. Холодная жидкость греется огнем и под созданным давлением и температурой поднимается в емкость наверху. В то же время с нижней части бака она поступает в печь.
  • Довольно часто банщики используют эту воду для организации душа, хотя при правильном подходе ее может хватить и на другие хозяйственные нужды. В этом случае цена горячей воды для этих целей станет значительно меньше.
  • Отдельного внимания заслуживает тот факт, что профессиональные печники часто совмещают несколько принципов подогрева воды. Вначале они создают бак, который располагается сверху над топкой и при этом охватывает трубу. Затем они связывают его с емкостью, находящейся в другом помещении.
  • Такая печь является самой эффективной и позволяет получать горячую воду в больших объемах и для разных нужд. При этом ее можно назвать самой безопасной и производительной.

Совет! Подобные системы применяются довольно редко и только в тех случаях, когда планируется создать не баню, а сауну.

Заводская конструкция с отдельной емкостью

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который приведен выше, можно сделать вывод о том, что существует несколько систем организации подогрева воды в здании, завязанные на конструкции печи. Все они обладают своими уникальными особенностями и техническими характеристиками.

При этом изготовить банные печи с баком для воды вполне возможно своими руками. Они достаточно просты и не требуют владения определенными навыками или знаниями. Достаточно просто выбрать необходимую модель и следовать инструкции по ее изготовлению.
