Шалом
Блог я запустил совсем, по этому сгоним с него горы пыли записью про печку:)

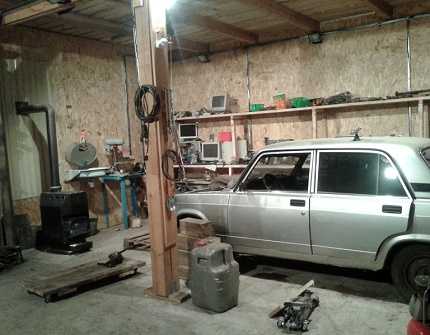

Итак.Имея большой гараж невольно задумываешься как и чем его зимой обогревать.
Я пока не вырос до уровня водяного отопления и кафеля на полу.По этому строим из того что имеем.

Позапрошлой зимой гараж грела страшная адская машина на отработанном масле.
КПД у неё конечно нереальное.Но безопасности никакой.Затушить её не возможно, это раз.Второе если в отработке будет хоть децл воды, получаем огненный дождь.
В общем я это дело отбросил)

Прошлой зимой уже топил газом, но через инфракрасную горелку вот такого типа www.servistorg.ru/admin/pictures/32045b.jpg
Ессно её форсировали:)
Эффективность от нее тоже не плоха, но их нужно ставить несколько. Прятать шланги и покупать постоянно газ плюс она постепенно выжигает кислород…

Поэтому возвращаемся к к дровам.То есть буржуйке.
Но скок помню где бы не видел буржуйку, каждый час нужно подбрасывать дрова.Это меня ессно напрягает.

Так вот ещё два года назад была найдена интересная конструкция вот здесь www.snowmobile.ru/forum/v…27f08562142a1f59f89285e18
Автор молодец и ему пожизненный респект)

Основываясь на эту конструкцию я с Отцом соорудил монстра.
Либо Двери в Ад 🙂

Что подкупило в этой печке, это простота изготовления и длительность её работы.
У автора этой конструкции первый раз она горела 61 час!Дальше в среднем 24 часа.
Главную роль играют дрова.Если это просто трухлявая сосна получим 8 часов.

Принцип работы этой печки основан на медленном горении переходящем в тление.
Собрать и запустить её имея все материалы можно за два дня.

Итак приступим.

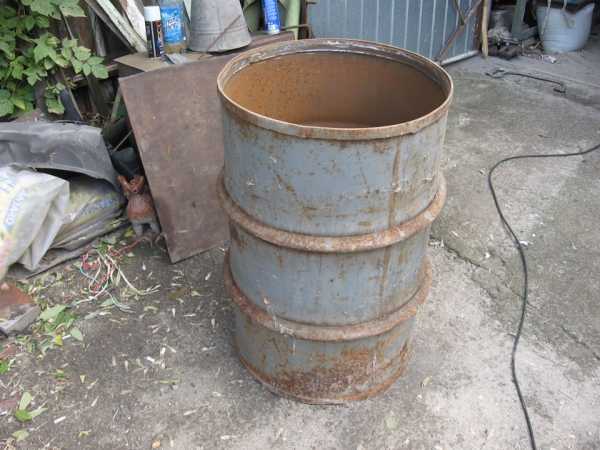

Берётся советская 250 литровая бочка.У неё очень толстые стенки, и она стянута кольцами.Они то изначально для другого применения.Но нам они приходятся в самый раз, они не дают вести метал при нагреве.А при открытой на полую тяге, она местами разогревается до красна:)

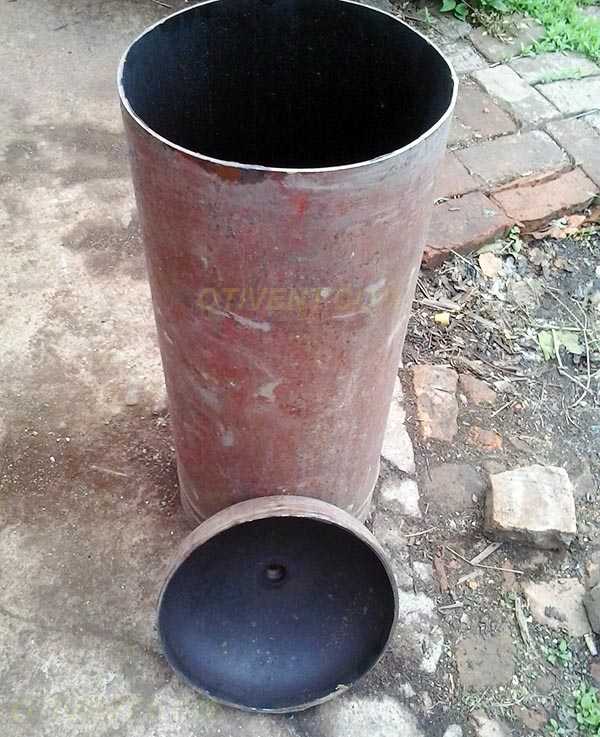

Вырезаем ровно верхушку и не выбрасываем.Она нам пригодится.

Бочка без верхушки.

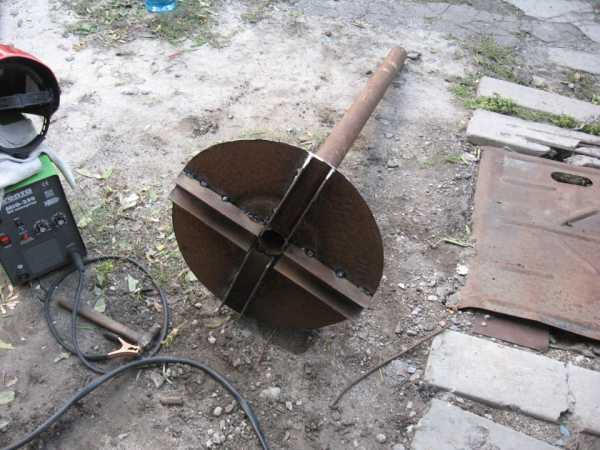

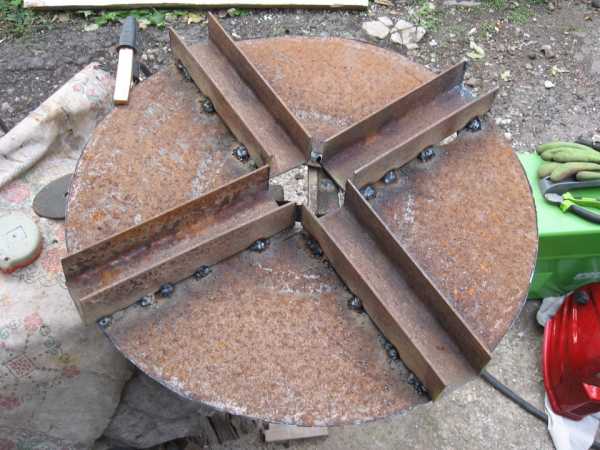

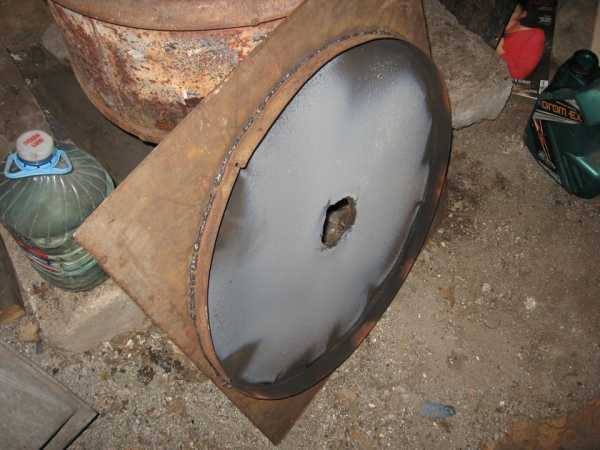

Далее верхушка которая осталась используется для блина подачи воздуха.Но перед этим её следует подогнать под бочку.Так что бы расстояние о неё до стенки дочки было примерно 2см. по всему кругу.

Потом завариваем горловину и пилим по средине дырку под трубу подачи воздуха я использовал 70мм.Привариваем 4 швеллера.Я брал 40х65.Они отделяют дрова от блина и там образуется воздушная прослойка которая даёт возможность гореть дровам. А дым проходит между блином и стенкой бочки в домоход.

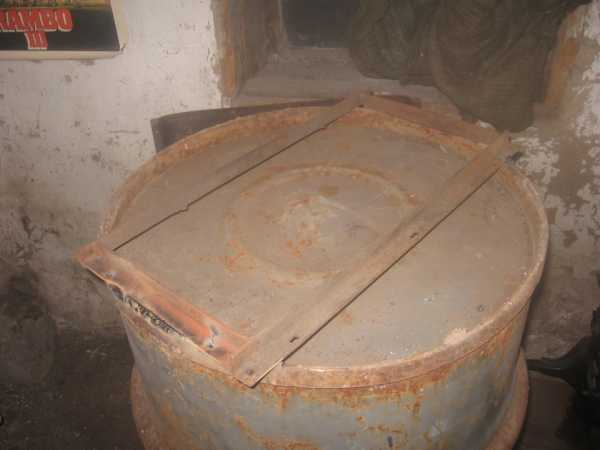

Блин и швеллер

в сборе

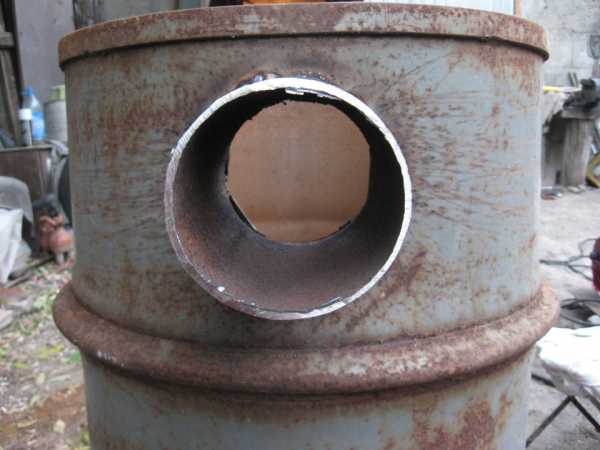

Предпоследняя манипуляция это вырезать дырку под дымоходную трубу.Труба использовалась 140мм.

Выхлоп)

И сделать крышку с герметичным кольцом по кругу.

4мм толщина листа.

Кольцо.

Дальше на своё усмотрение конструируем ноги.

.

.

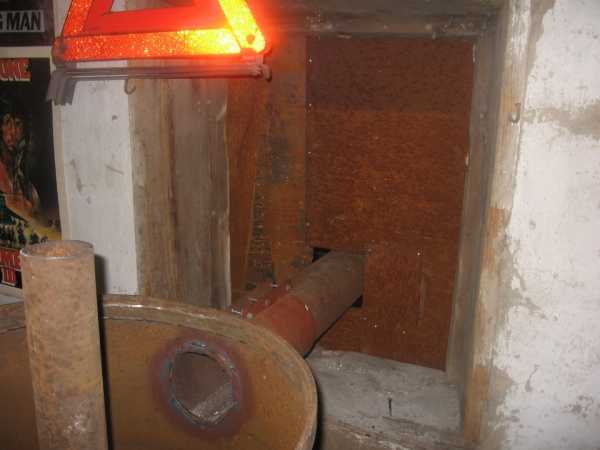

Теперь соединяем печку с дымоходом часть его на фото попала, часть нет.Но это не трак принципиально.Главное что бы дымоходная труба была не меньше 140мм. И по правилам она должна стоять на 50см выше козырька крыши.

Конструкция простая.Поскольку периодически придётся убирать печку, делаем её легко разделяемой от дымохода.

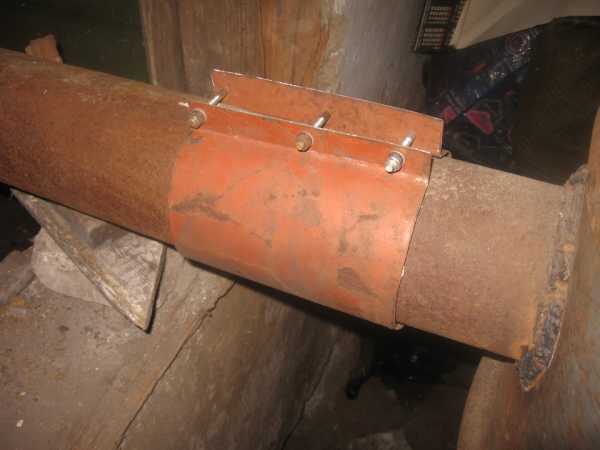

Первым готовим хомут

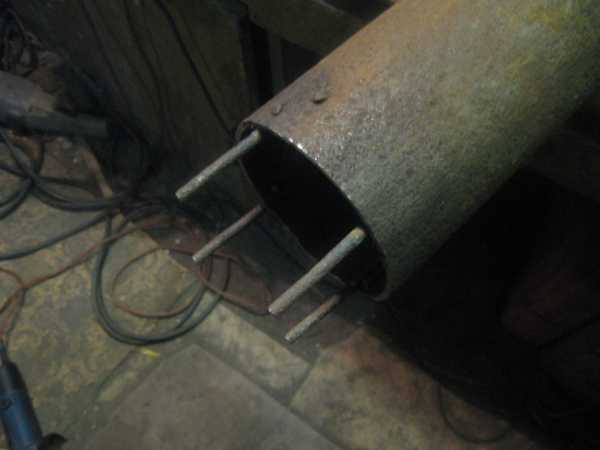

В дымоходе делаем направляющие

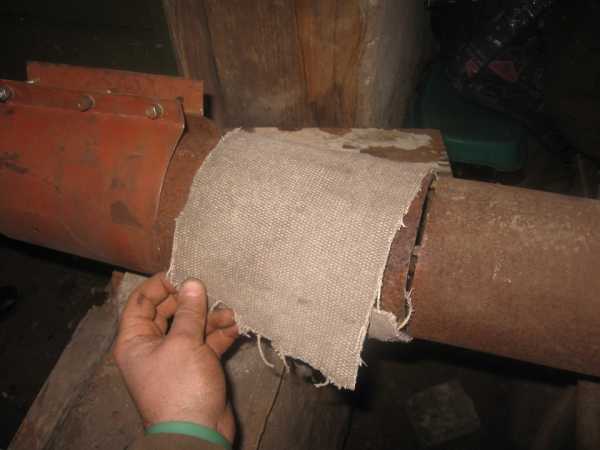

состыковываем и поверх ложим асбестовую ткань.

И одеваем хомут.

Вид снаружи

Потом через .Т. образный тройник вверх идёт труба.

Вид изнутри

.

В общем то всё.Дальше можно разжигать.

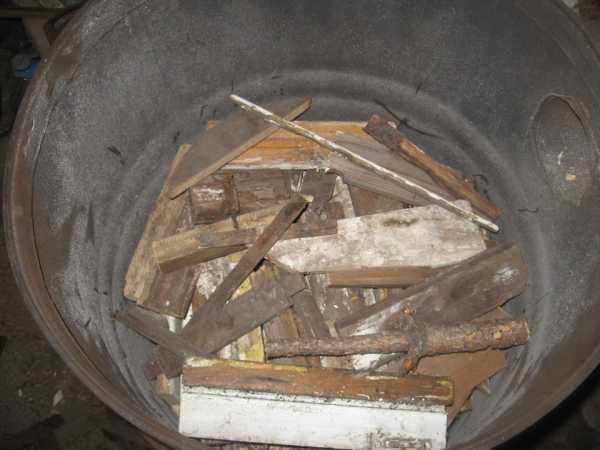

Укладываем дрова

.

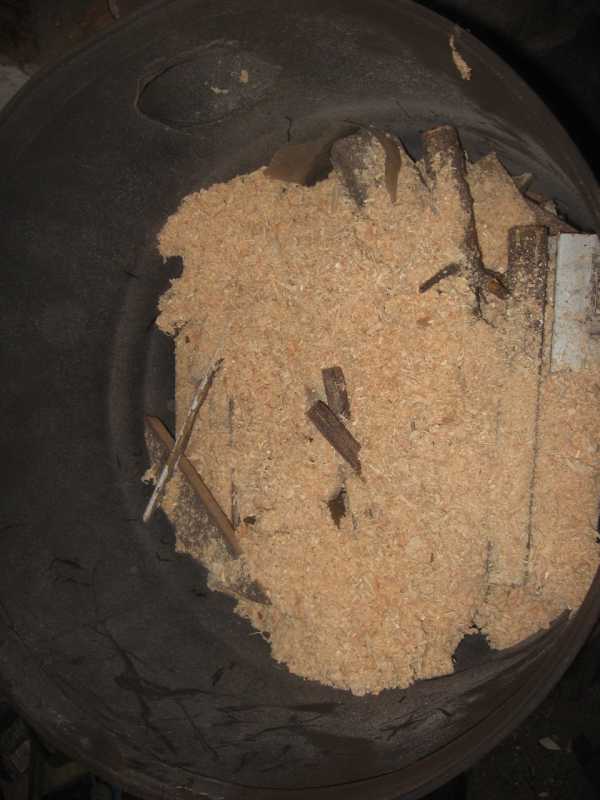

Попутно я их пересыпал тырсой.

.

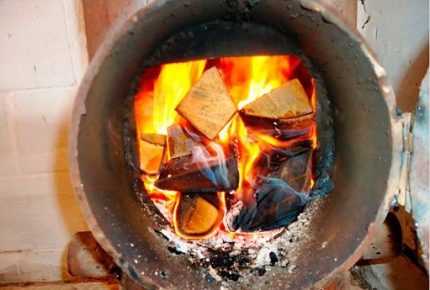

Разжигается просто.
Ложим газеты, дрова предварительно можно полить отработкой.Накрываем крышкой, но не ставим блин. Буквально 3-4мин и дрова разгорелись.Снимаем крышку и ставим блин.В этот момент попадает не много дыма, но это не смертельно:)

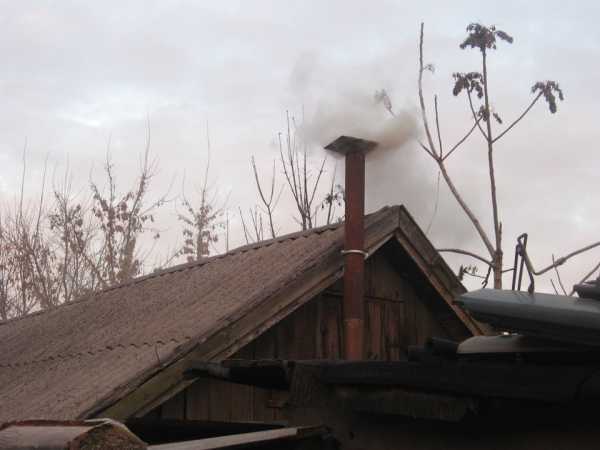

Дымоход

.

.

На рабочую температуру печка выходит примерно через 7-10 мин.
И становится нереально жарко:)По этому прикрывает трубу подачи воздуха примерно на половину.И радуемся теплу)
У меня пока выходит 10 часов, но сосне с тырсой.В общем то больше и не нужно)

Всем удачи.

www.drive2.ru

самодельные печки и схемы изготовления

Частный гараж — помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен, но использование стандартных электрообогревателей обычно оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один из подходящих вариантов.

Содержание статьи:

Особенности отопления гаража

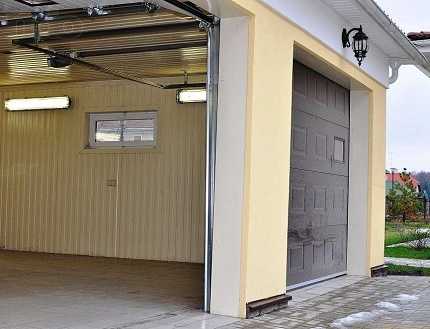

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции. Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома. Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16 градусов хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке — 8 градусов — подойдет агрегат на 1,2 кВт. Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

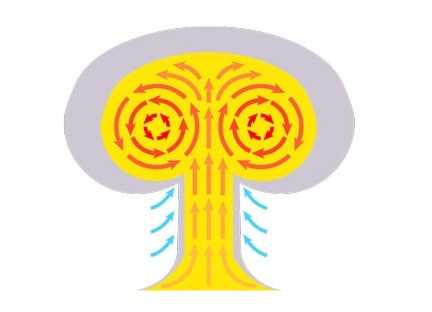

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма. Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

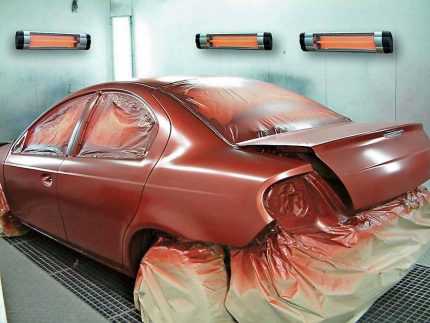

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Несколько слов об утеплении

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине — это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

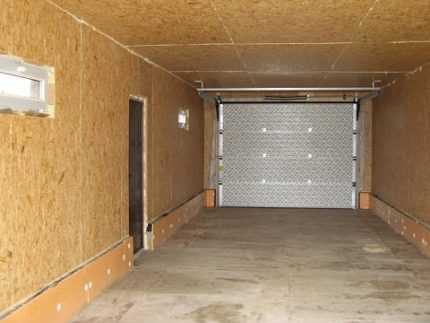

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм. От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению. Но для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, т.е. древесные самозатухающие при возгорании. Рекомендуемая толщина — около 5 мм. Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

• кирпичная дровяная печь;
• буржуйка;
• печь длительного горения;
• печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

#1: Кирпич — могут возникнуть проблемы

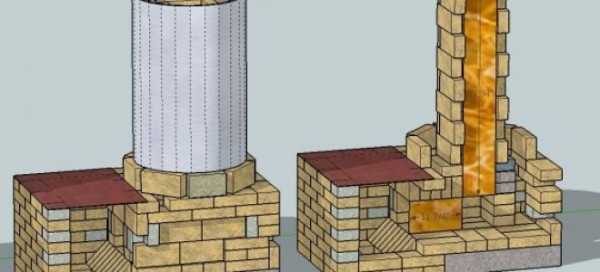

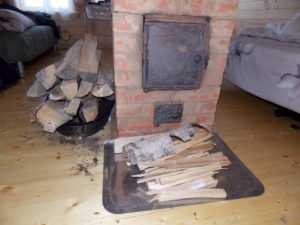

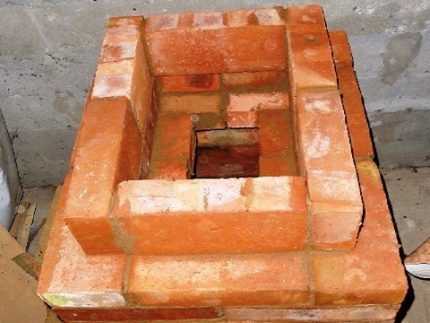

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства, но такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядок, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной. Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора, т.е. устройство прослужит не слишком долго.

#2: Буржуйка — просто и надежно

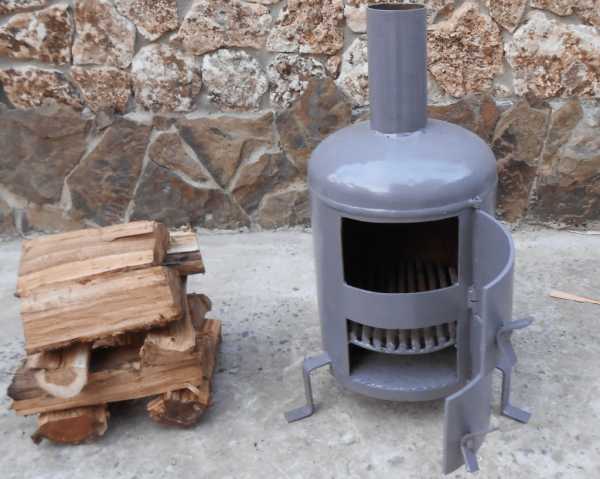

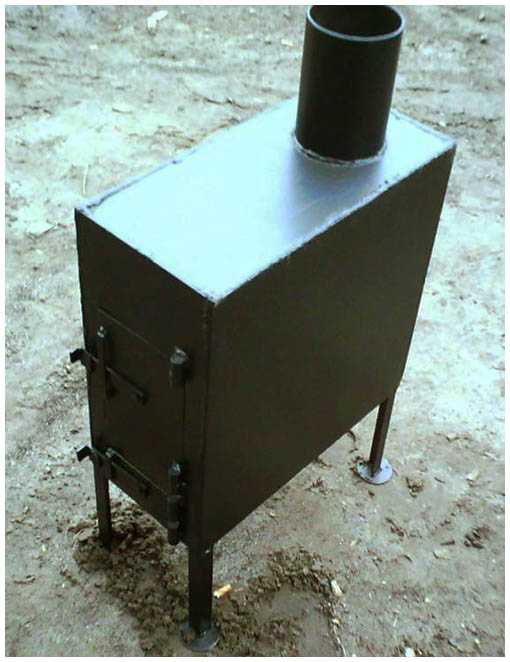

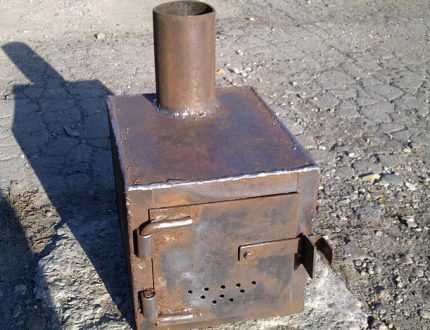

Самый простой вариант самодельной печки в гараж — обычная буржуйка. Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка. Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.

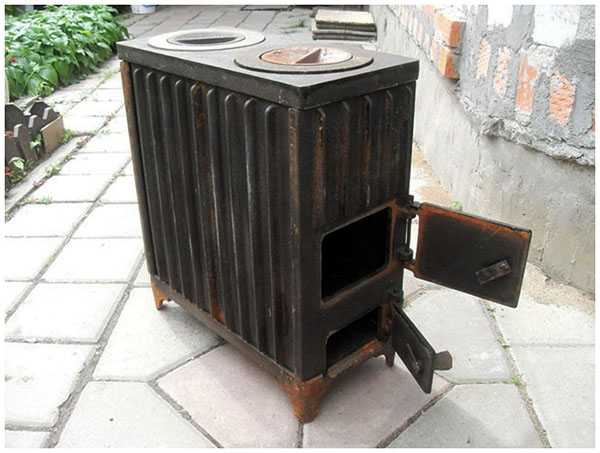

Классическая буржуйка состоит из корпуса с решеткой, зольником, загрузочной дверцей и дымоходом, который может быть вертикальным или боковым

На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

Вверху камеру закрывают и вертикально выводят вверх дымоход. Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”. Это увеличит площадь соприкосновения воздуха с горячим металлом, т.е. ускорит прогрев помещения.

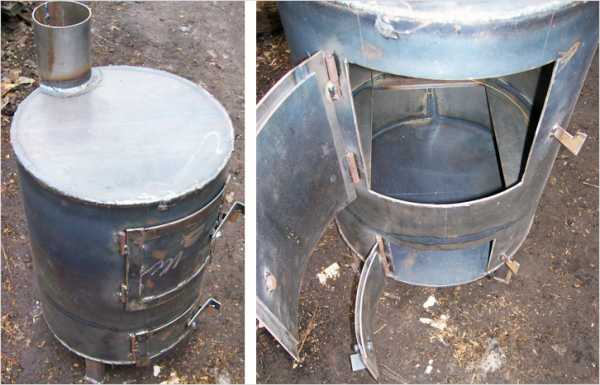

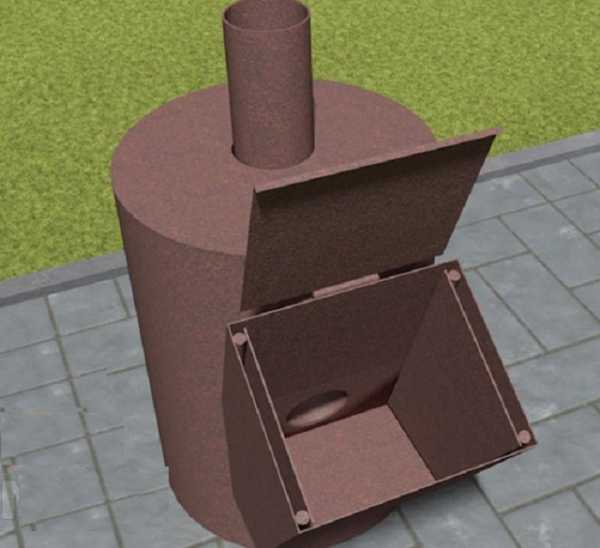

Буржуйка для гаража может иметь круглую или квадратную конфигурацию в зависимости от особенностей материала, из которого ее изготавливают

Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней. При работе со старым газовым баллоном также нужно проявить осторожность. Бывали случаи взрыва остатков газа при распиливании такой емкости. Специалисты рекомендуют предварительно наполнить баллон водой, чтобы вытеснить горючие остатки.

В этом ролике продемонстрирован опыт изготовления классической буржуйки:

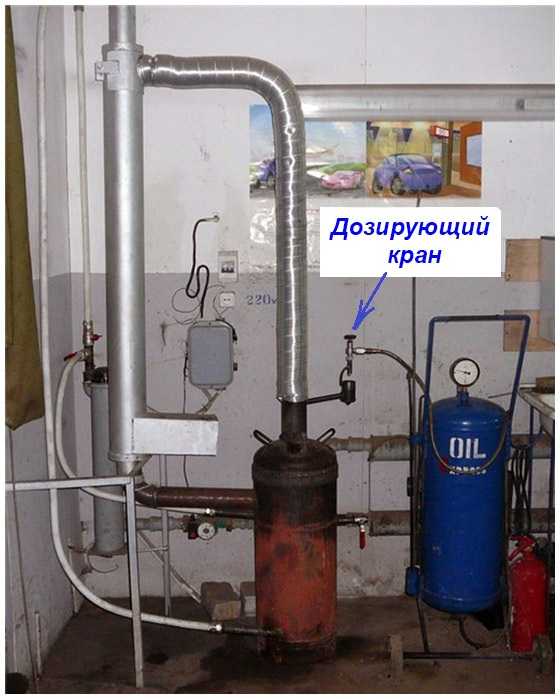

#3: Печь на отработке — эффективно, недорого

Конструкция такого агрегата немного сложнее буржуйки, но его эффективность бьет многие рекорды. Для начала, отработанное масло найдется у каждого автолюбителя, а если его недостаточно, то приобрести такое топливо можно практически в любом автосервисе по более чем умеренной цене. В отличие от буржуйки, такую печь делают из двух отделов, соединенных перфорированной металлической трубой.

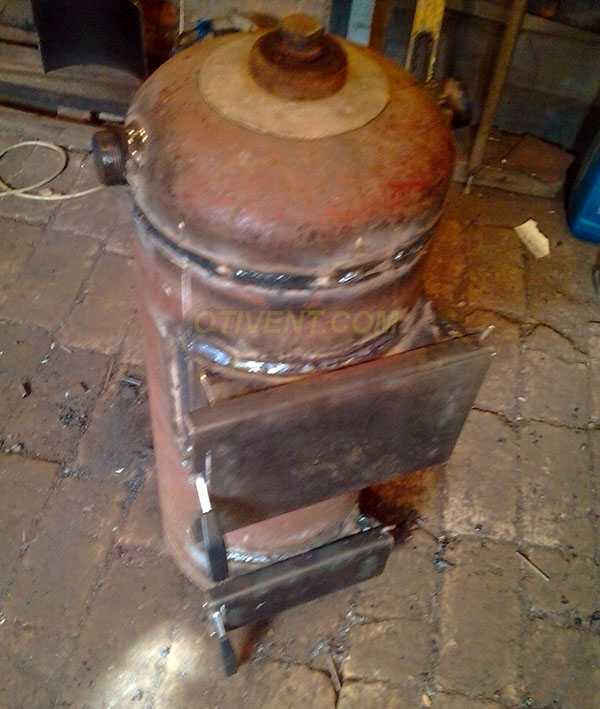

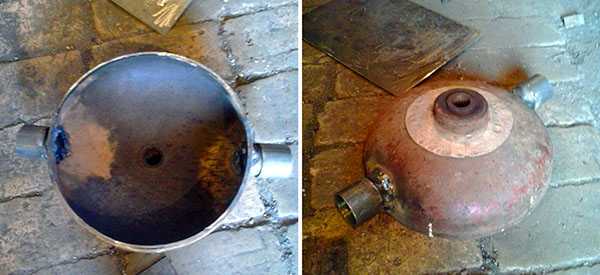

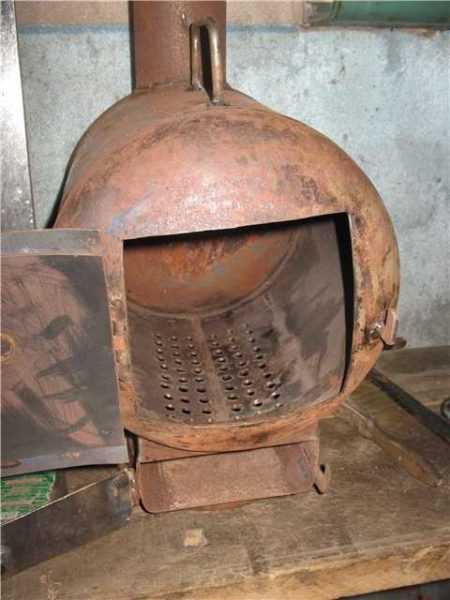

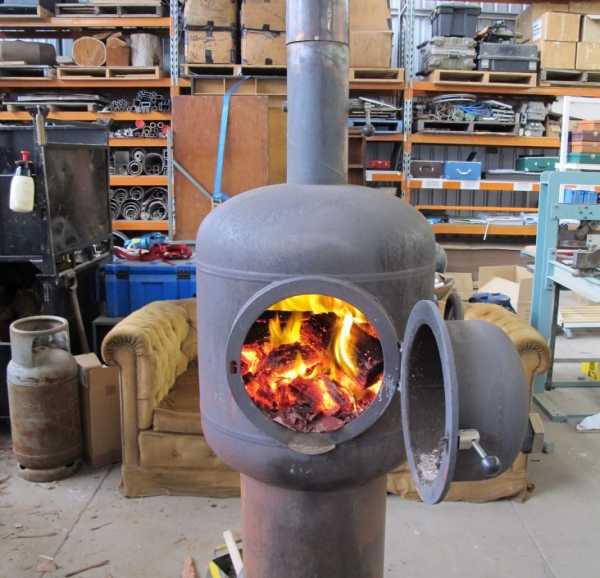

Старый газовый баллон прекрасно подходит для изготовления различных видов самодельных печей для гаража. Резать такую емкость с помощью сварки следует крайне осторожно

В нижнем отделе сгорает отработанное масло, которое дает некоторое количество тепла и превращается в горючий газ. По трубе этот газ поступает во вторую камеру сгорания, попутно смешиваясь с небольшим количеством воздуха. Полученная газовая смесь при сжигании дает впечатляющее количество тепла.

Первая камера, в которой сгорает отработанное масло, может быть сделана из листового металла или подходящей металлической емкости квадратной, круглой или прямоугольной конфигурации. Чтобы процесс горения протекал правильно, в этой емкости делают заслонку для регулирования количества поступающего в камеру воздуха.

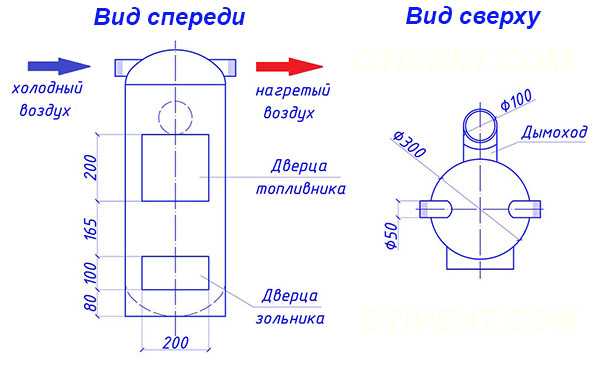

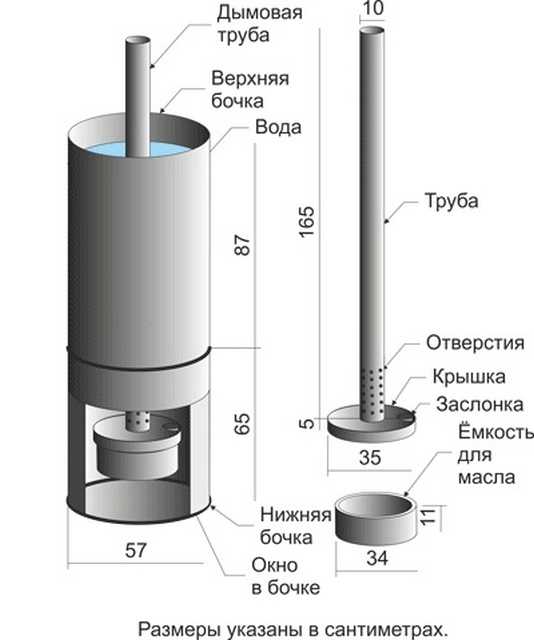

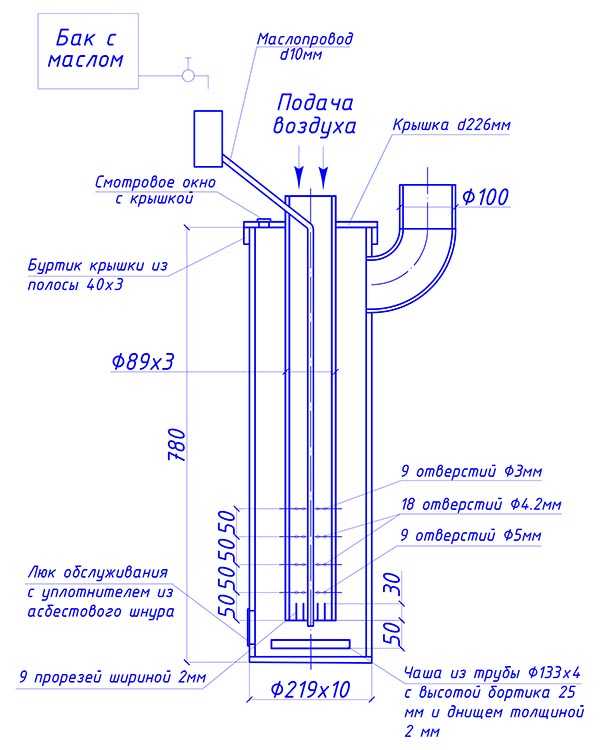

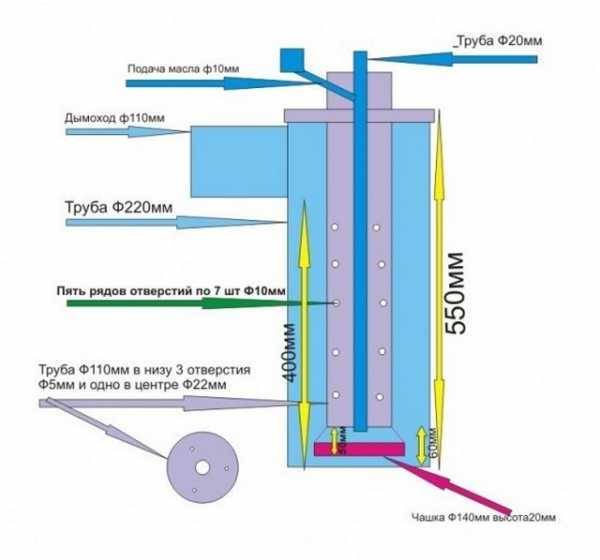

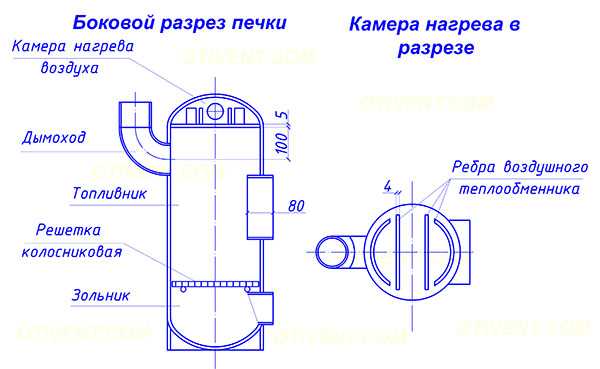

Перед изготовлением печи на отработке не помешает найти и изучить чертеж такого устройства, хотя строгих требований к конфигурации и размерам нет

Снизу нужно приделать ножки из уголка или толстой проволоки, главное, чтобы они были достаточно прочными, чтобы выдержать металлическую конструкцию. Сверху делают круглое отверстие и вставляют в него трубу с перфорацией. Обычно эта труба служит опорой для верхней камеры, а также подвергается воздействию высоких температур от сгорающего масла.

Поэтому понадобится конструкция с достаточно толстыми стенками, чтобы выдержать и дополнительный вес, и температуру. В противном случае она очень скоро прогорит. Верхнюю камеру обычно делают в виде короткого и широкого цилиндра из толстого металла. Сверху нужно поставить дымоход, боковое расположение трубы для удаления дымных газов в этом случае не допускается.

Печь на отработке состоит из двух отдельных камер, которые соединены перфорированной трубкой. В процессе горения из этих отверстий вырывается открытое пламя, что делает устройство пожароопасным

Требования к установке печи на отработке примерно такие же, как и для буржуйки: ровное и прочное основание, защита окружающего пространства от перегрева и возгорания. Сжигать в такой печи можно практически любые отработанные масла: соляру, трансмиссионные составы, мазут, дизельное топливо, керосин и т.д.

Однако следует воздержаться от экспериментов с составами, для которых характерно легкое и быстрое воспламенение, т.е. от сжигания в такой печи бензина или различных растворителей. Незначительное количество бензина допускается использовать для розжига отработки.

А бензин, пролитый непосредственно возле разогретой печи может привести к серьезному пожару. Официально оформить разрешение на установку такой печи невозможно, это запрещено нормами пожарной безопасности. Владельцы частного гаража имеют право установить такой агрегат, но они несут полную ответственность за возможное возгорание.

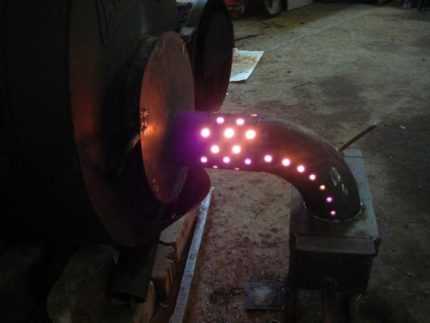

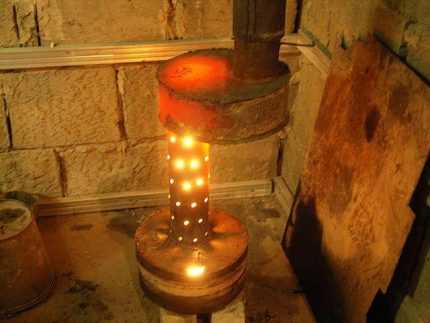

Изогнутую перфорированную трубу используют в разновидности печи на отработке, которую можно также использовать как буржуйку, сжигая не только масло, но и дрова

Интересным решением может стать гибрид буржуйки и печи на отработке. Для этого камеру, в которой сжигают отработку, снабжают изогнутой перфорированной трубкой, а буржуйку делают двухкамерной, чтобы можно было сжигать в ней не только дрова, но и отработанное масло. Агрегат можно будет использовать для двух видов топлива в зависимости от ситуации.

Подробный обзор по изготовлению и эксплуатации печи на отработке представлен в видео:

#4: Печь длительного горения — высокий КПД

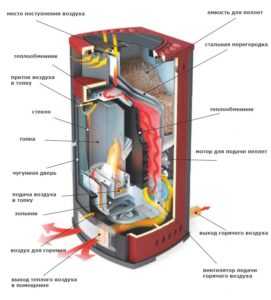

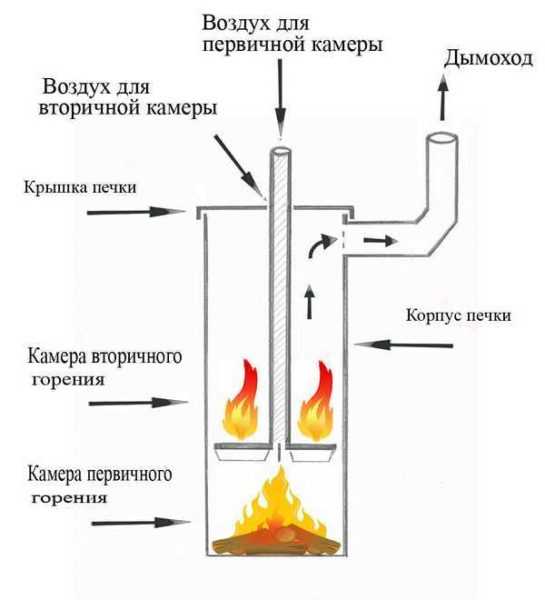

Принцип работы этой печи позволяет получить максимальное количество тепла при сжигании обычных дров. Топливо в большом количестве загружается в камеру сгорания, туда же подается умеренное количество кислорода. В таких условиях древесина не сгорает сразу, а медленно тлеет, выделяя при этом горючий газ.

Печь длительного горения обычно изготавливают из какой-нибудь цилиндрической емкости, но ее можно сделать и квадратной, если будут обеспечены условия для тления дров

Этот газ сгорает в верхнем отделе топочной камеры при очень высокой температуре, чем и обеспечивается высокий КПД такого типа устройств.

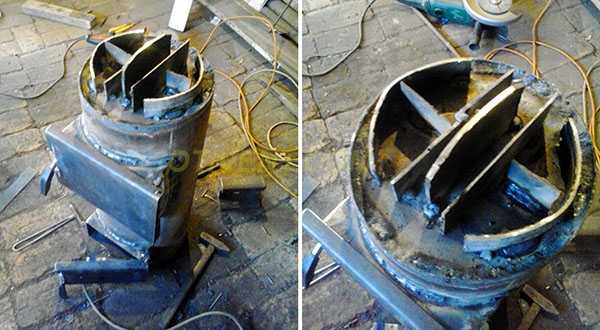

Здесь показан процесс создания интересного варианта печи длительного горения:

Загружать топливо в печь длительного сгорания нужно не более двух раз в сутки, поэтому такие устройства больше подходят для постоянного обогрева гаража или для использования в течение длительного срока.

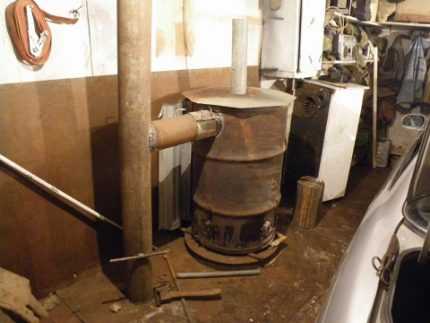

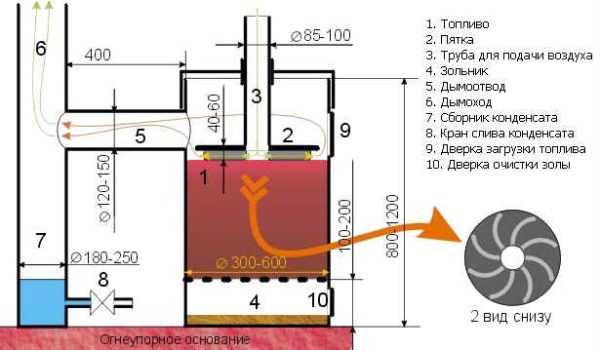

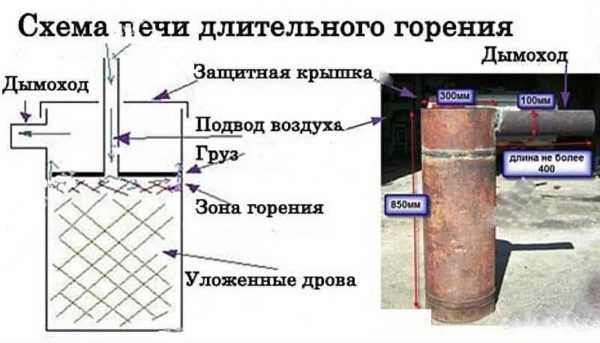

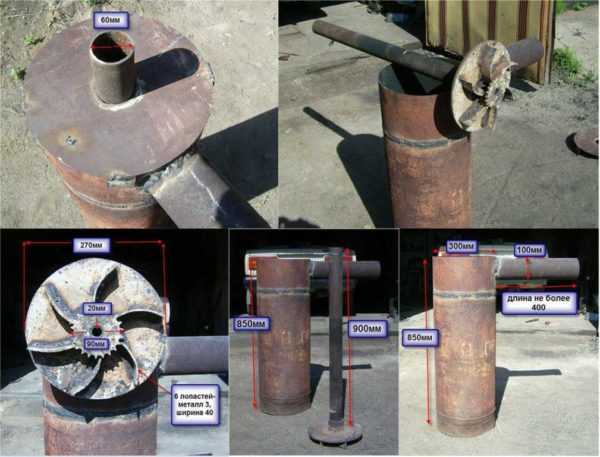

Проще всего изготовить печь длительного горения из металлической бочки с толстыми стенками. Емкость размером около 200 литров считается оптимальной для таких целей. Сверху нужно сделать крышку с дымоходом и отверстием для подачи свежего воздуха, необходимого для горения.

Дымоход печи длительного горения обычно выводят сбоку, а сверху делают отверстие для трубы, через который осуществляется приток воздуха

Сечение дымохода должно составлять около 150 мм, а трубы для воздуха — 100 мм. Важный элемент печи этого типа — груз, который придавливает тлеющие дрова. Для его изготовления понадобится металлический круг чуть уже, чем диаметр бочки, а также два куска швеллера, которые исполнят роль утяжелителя.

В этом элементе также проделывают отверстие для подачи воздуха, затем к этому отверстию приваривают трубу с сечением 100 мм. Она должна быть немного длиннее, чем высота корпуса печки. Сбоку делают загрузочное отверстие для дров с дверцей, а снизу ставят решетку и емкость для золы, приваривают прочные ножки.

Для печи длительного горения лучше всего подходят сухие дрова, которые выделяют в процессе горения минимальное количество смолы

Дрова сгорают в печи длительного горения почти полностью, оставляя небольшое количество отходов, поэтому большой зольник здесь не нужен. Чтобы запустить такую печь, нужно сверху загрузить дрова, прижать их грузом, затем накрыть конструкцию крышкой, продев в соответствующее отверстие трубу для воздуха. По мере тления количество дров будет уменьшаться, груз опустится. Для установки такой печи также необходимо прочное основание и безопасное окружение.

Выводы и полезное видео по теме

Видео-презентация устройства в гараже автономной отопительной системы на основе печки:

Варианты самодельных печей достаточно разнообразны, и конструкции таких устройств не особенно сложные. Понадобятся навыки работы с металлом, сварочный аппарат и вполне доступные материалы. Правильно изготовленная печь работает эффективно и служит долго.

sovet-ingenera.com

плюсы и минусы, виды, устройство, особенности выбора

Для комфортного пребывания человека в таком помещении, как гараж, требуется поддерживать комфортную температуру в нем. Справиться с трудностями обогрева поможет дровяная печь для гаража. Такие устройства бывают как заводские, так и самодельные.

Основные типы

Гаражные печи на дровах различаются по типу их устройства. Основными вариантами являются:

1. Прямоугольные металлические печи-буржуйки. Они бывают горизонтального и вертикального типа. Подобные агрегаты элементарны в изготовлении, дешевы, их легко обслуживать.

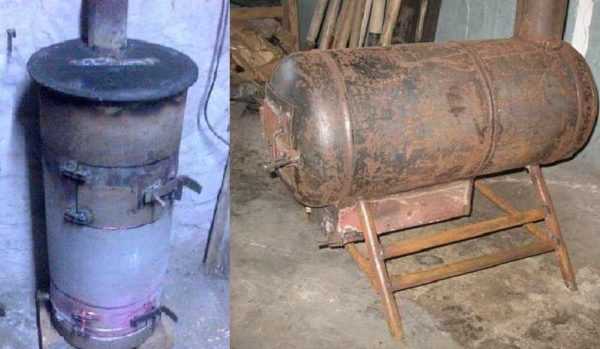

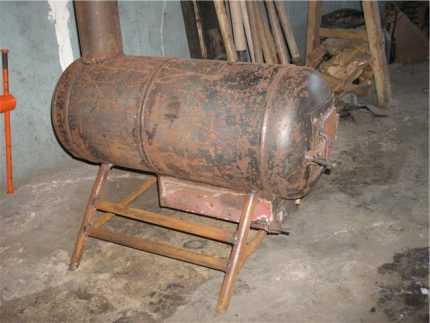

2. Печь из газовых баллонов или старых бочек. Также существуют в двух исполнениях – горизонтальном и вертикальном. В отличие от предыдущего типа, они чаще всего изготавливаются вручную, с помощью сварки и газовой резки. Их минусом можно назвать отсутствие устойчивой варочной поверхности, т.к. в сечении они круглые. Однако, существуют заводские аналоги, в которых такая поверхность предусмотрена.

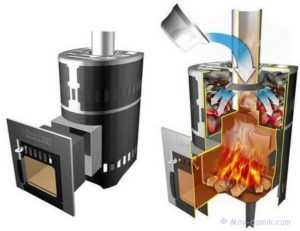

3. Печь для гаража длительного горения на дровах. Основным отличием такой печи от буржуйки является то, что дрова в ней не горят, а медленно тлеют. Это достигается с помощью специального шибера и системы продухов, которые регулируют доступ воздушной смеси к топливу.

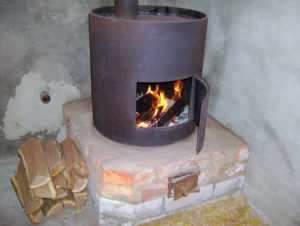

4. Кирпичная печка для гаража. Хорошо подходит для тех гаражей, которые построены из кирпича. В противном случае, теплопотери будут весьма значительными, а рентабельность такого устройства будет низкой. Ее плюсами являются пожаробезопасность и габариты, которые владелец гаража может сделать любыми, исходя из его нужд и предпочтений.

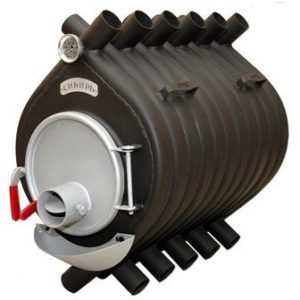

5. Булерьян. Самый дорогостоящий вид железной печи для гаража. Она обладает массой достоинств, таких как: высокий КПД, возможность работы на любом твердом топливе, долгое время работы. Эта хорошая печь на дровах для гаража пользуется заслуженной популярностью в нашей стране.

к содержанию ↑

Плюсы и минусы

Основным минусом дровяной печки для гаража является то, что печь нуждается в постоянном обслуживании, приходится регулярно подкладывать дрова в ее топочную камеру. А вот положительных моментов гораздо больше, к ним относятся:

• Низкая себестоимость топлива, особенно в сельской местности. Заготовить древесину гораздо проще, чем приобрести каменный уголь, дизельное топливо, отработанное машинное масло или мазут.
• Простота изготовления подобной конструкции. Все что понадобится – это бочка или старый газовый баллон, отрезок металлической трубы и сварочный аппарат.
• Хорошее соотношение габаритов и выдаваемой мощности. Печь для гаража с высоким КПД – это не миф, а реальность.
• Отсутствие затрат на электрическую энергию. Не нужно протягивать провода, если гараж не подключен к системе электроснабжения.
• Возможность приготовления или разогревания пищи. Подобная конструкция подойдет для этих целей, ее поверхность может служить в качестве кухонной плиты. Такой гараж сразу превращается в жилое помещение, в котором присутствует даже кухня.

к содержанию ↑

Что учесть при выборе?

Главными критериями при выборе того или иного типа дровяной печи для отопления гаража будут:

• Мощность и КПД
• Материал изготовления
• Цена
• Возможность использования в качестве водонагревателя.

к содержанию ↑

Мощность и КПД

Самыми экономичными дровяными печами с наиболее высоким КПД, из представленных выше, являются булерьяны и печи длительного сгорания топлива. Одной закладки топлива в такие дровяные печки средних размеров (габариты топки выбираются те, какие нужны для конкретного помещения) хватает на отопление гаража площадью Буржуйки, переделанные бочки и баллоны требуют более частой закладки древесины. Самый малоэффективный вариант – кирпичные печи.

к содержанию ↑

Из чего изготавливаются дровяные печки?

Материалом для изготовления печей, в большинстве случаев, являются железисто-углеродные сплавы – сталь или чугун. Кирпичные печи пользуются малой популярностью у владельцев гаражей. Этот материал дорог и требует более тщательного подхода к строительству такой системы отопления. Если рассматривать эстетическую сторону вопроса, то кирпичные печки более выгодный и красивый вариант.

к содержанию ↑

Вопрос цены

Самыми дешевыми оказываются металлические печи-буржуйки собственного производства, выполненные из отработанных газовых баллонов, использованных бочек, труб большого диаметра или из листов железа.

Материал для железной конструкции выбирается, исходя из доступности и финансовых возможностей, самым оптимальным вариантом будет сталь с низким содержанием углерода марок Ст10 и Ст20. Наиболее дорогие при покупке или постройке – это булерьяны и печки из кирпича. Компромиссным вариантом выступают железные буржуйки заводского серийного производства, их легко приобрести и быстро установить на месте.

к содержанию ↑

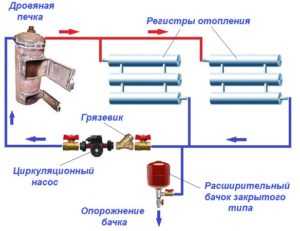

Использование в качестве водонагревателя

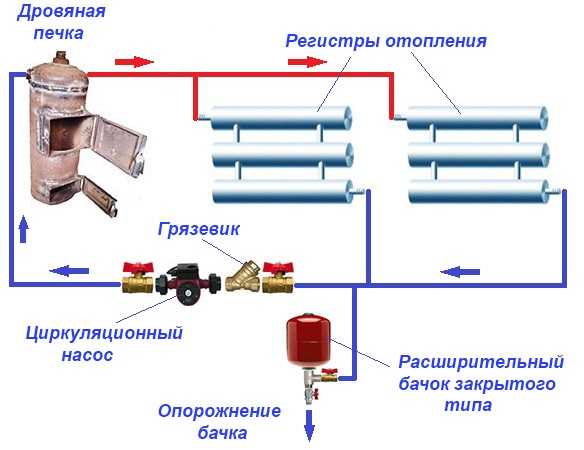

Отдельно стоит остановиться на использовании дровяной печи в качестве стационарного водонагревателя для отопления помещений. Печка на дровах с водяным контуром для гаража может быть куплена или изготовлена из старого газового баллона.

Нагревание жидкости происходит в верхней части баллона, расположенной над топкой, которая оснащена двумя патрубками – приемным и выходным. Принцип работы данного устройства заключается в циркуляции антифриза или воды по замкнутому контуру, который состоит из радиаторов отопления, системы трубопроводов, насоса для циркуляции жидкости, запорных вентилей, грязевика и расширительного бачка с краном для слива жидкости из системы.

В холодное время года в подобном контуре предпочтительнее использование антифриза вместо воды. Особое внимание стоит обращать на места стыков трудопроводов и выходного воздуховода печки. Это чревато как потерями теплоносителя и выгоранием материала трубопроводов, так и выделениями угарного газа (СО) в помещение гаража. Окись углерода является сильным отравляющим веществом без запаха, отравление происходит незаметно для человека!

к содержанию ↑

Популярные производители

Современный рынок предоставляет свою продукцию под отопление гаража печкой на дровах. Популярными моделями являются:

к содержанию ↑

Заключительные моменты

Главной задачей отопления в гараже является поддержание комфортной для человека окружающей среды. Не обязательно прогревать воздух до +25 градусов по Цельсию в зимнее время, согласно санитарным правилам и нормам, работать с автомобилем допускается и при более низких температурах.

Лучшая печь на дровах для гаража выбирается исключительно из условий ее использования, задач, целей и предпочтений хозяина помещения. Прежде, чем делать свой выбор, необходимо проанализировать все возможные варианты и выбрать наиболее подходящий из них.

pechnoy.guru

Печь на дровах для гаража │ Воздушное отопление от печи на дровах

К сожалению, большинство гаражей находятся достаточно далеко от жилых домов и не могут быть подключены к центральному отоплению. Это приводит к ряду проблем, от необходимости прогревать автомобиль, простоявший всю ночь в холодном помещении, до невозможности осуществить ремонт или обслуживание автомобиля из-за слишком низкой температуры. Многие водители отдают предпочтение электрическим обогревателям, но это приводит к большим затратам на оплату счетов за электроэнергию.

Печь на дровах для отопления гаража позволяет пользоваться им в любое время года с максимальным удобством, избавившись от необходимости решать проблему отопления гаража. После установки дровяной печи можно проводить необходимые ремонтные работы и техобслуживание автомобиля, не испытывая дискомфорта.

Целесообразно ли оборудовать гараж печью?

Многие владельцы гаражей привыкли мириться с холодом и даже не задумываются о том, чтобы оборудовать его постоянным отоплением. Использование обогревателей не всегда удобно и выгодно, а работа в холоде чревата снижением концентрации, ухудшением моторики и переохлаждением. Если вы много времени проводите в гараже, то наличие постоянного отопления гаража в виде дровяной печи – это оптимальное решение проблемы.

Установка в гараже печи на дровах дает следующие преимущества:

• Автомобиль содержится в оптимальных условиях. Отопление защищает от промерзания жидкости, предотвращает проблемы с запуском замерзшего автомобиля, экономит ваше время, которое понадобилось бы на прогрев двигателя.
• Срок службы аккумулятора и других деталей автомобиля максимально продляется.
• Условия пребывания в гараже становятся комфортными и безопасными.
• Помещение быстро прогревается и на долгое время остается теплым.
• Печь, которая топится дровами, проста в эксплуатации.
• Имеет небольшие размеры, что крайне удобно в условиях дефицита полезного пространства.

Все эти преимущества свидетельствуют о том, что печи дровяные для отопления гаража  – это лучшее решение.

Дровяная печь экономна для обогрева гаража

Особенности дровяной печи

Печи воздушного отопления на дровах – это, пожалуй, самые универсальные средства для обогрева. Даже появление множества других видов печей и способов отопления не вывело дровяные печи из эксплуатации. Такие печи можно приобрести или даже сделать самостоятельно. Они бывают кирпичными, металлическими и даже комбинированными, различной формы и конфигурации.

Одна из главных характеристик таких печей – это неприхотливость в используемом топливе. Использовать для топки печи можно древесину самого разного качества, сжигая в ней как специальные дрова, так и строительные отходы, макулатуру, ветошь и прочий мусор.

При этом горение дров не создает таких вредных отходов, как другие виды топлива, а продукты горения легко удаляются через дымоход.

Печь на дровах для гаража

Требования к гаражной печи на дровах

Выбрать лучшую печь для гаража невозможно – каждый автовладелец выбирает ее, исходя из собственных предпочтений, возможностей и других факторов. Но любая устанавливаемая в гараже печь должна отвечать следующим критериям:

• Печь должна быть безопасна в эксплуатации.
• Должна присутствовать возможность регулировать температуру в помещении гаража.
• Монтаж должен быть максимально легким и простым.
• Облуживание печи не должно требовать специальных навыков и знаний.
• Печь должна иметь высокий уровень теплоотдачи и КПД.
• Размеры печи должны быть небольшими.
• Стоимость топлива должна быть невысокой.
• Печь или материалы для ее установки не должны стоить дорого.

Дровяная печь соответствует всем этим параметрам, поэтому имена она может являться оптимальным решением для оборудования гаража. Ее работа не зависит от каких-либо дополнительных устройств. Автономность позволяет поставить печь на дровах в любом гараже, находится он в гаражном комплексе или возле частного дома.

Варианты дровяных печей для гаража

Если вы решили, что печь на дровах – идеальный вариант для вашего гаража, вам следует знать, что это еще не все. Сама дровяная печь имеет несколько вариантов, поэтому выбор еще не закончен.

Прежде всего, стоит сказать, что различают две основные категории печей, которые используются в гаражах и других нежилых помещениях:

• Так называемые печи-буржуйки, нередко самодельные, которые предназначены для отопления гаража или иной малой площади и только в ограниченный промежуток времени. Такие модели печей обычно используют при ремонте машины или других работах, связанных с длительным нахождением в гараже. Также их можно использовать, чтобы быстрее отогреть машину. Но на длительное обеспечение тепла они не рассчитаны.
• Печи длительного горения. Это более крупные и более сложные по конструкции печи, однако, они способны обеспечить даже постоянное тепло в гараже – при условии, что кто-то постоянно будет подбрасывать в них дрова.

Печи длительного горения иногда также делают самостоятельно, но это крайне не рекомендуется. Слишком высок риск, что вы сделаете ошибку, и вместе теплого гаража получите в лучшем случае коптильню. В худшем случае печь просто не будет работать.

Буржуйка для обогрева гаража

Поэтому печи длительного горения лучше покупать готовыми или заказывать их установку у вас в гараже. Если печь сделает профессионал, вы сможете быть уверены, что вам не грозят холода или отравление продуктами горения.

Как выбрать печь для гаража?

Чтобы сделать окончательный выбор и определиться, какую же именно печь вы хотите видеть в собственном гараже, прежде всего отталкивайтесь от своих финансовых возможностей, а также от того, как долго длится отопительный сезон. Еще один немаловажный фактор – как скоро вам требуется печь.

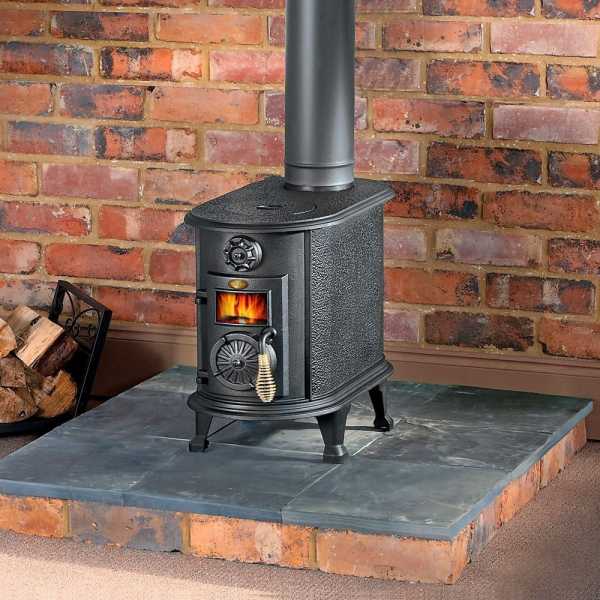

Если она нужна срочна, то неплохим вариантом может стать чугунная печка. Она не слишком дешевая, зато использовать ее можно начинать практически сразу после покупки – главное. Не забыть сделать дымоход. Она хорошо сохраняет тепло, на длительное время обогревая гараж. Однако, если у вас не слишком холодные зимы, такая печь может оказаться слишком «горячей» для вашего гаража. Тратить деньги на чугунного гиганта в этом случае необходимости нет.

Печь из кирпичей возводить в гараже смысла нет, если только ваш гараж не имеет размеров, сравнимых с небольшим домом. Кирпичная печь – также достаточно дорогая, но главное – она долго строится и стоит недешево. Однако, кирпичи очень хорошо удерживают тепло, поэтому защитным экраном из кирпичей можно обложить даже металлическую печку.

Если же вы живете в несуровом климате, и в гараже проводите не так много времени, вас может устроить обычная буржуйка. Главное – не пытайтесь сделать ее сами, купите готовую печь.

Особенности дровяных печей длительного горения

Отдельно стоит упомянуть печи длительного горения. Они позволяет обеспечить постоянное тепло в гараже, поэтому прогревать машину холодным зимним утром вам больше не понадобится. Главным недостатком этого варианта является то, что на постоянное отопление гаража нужно достаточно много дров. Но если вы готовы к таких расходам, приобретение и обслуживание дровяной печи длительно горения для гаража вполне может оправдать себя.

Главное отличие таких моделей от всех других печей заключается в том, что период автономной работы печи может составлять от 10 до 20 часов. Иными словами, вам не придется постоянно бегать и подбрасывать дрова в печь. Достаточно будет делать это пару раз в день, но загружать придется немало.

Для этого дровяные печи длительного горения имеют специальную конструкцию. На них устанавливается специальная заслонка, которая делает тягу умеренной. Дрова в печи не сгорают быстро,  а тлеют несколько часов. Также сила горения регулируется посредством продуха.

Использование печи длительного горения удобно для гаража, как и для любого нежилого помещения. Так как вы не будете находиться в гараже постоянно, обычная печь будет прогорать. А помещение – охлаждаться. С печь длительного горения вы сможете спокойно ложиться спать или отправляться на работу, зная, что при возвращении вас будет ждать теплый и уютный гараж. Главное – соблюдать при установке и эксплуатации такой печи все правила безопасности  — ведь оставлять огонь без присмотра можно лишь в том случае, если вы полностью уверены в его безопасности для окружающих людей, и конечно, вашего имущества.

Техника безопасности

Обращение с огнем – потенциально опасно для здоровья и жизни человека, а также сохранности его имущества. Устанавливая в гараже дровяную печь, вам следует знать основные правила техники безопасности, которые должны быть соблюдены.

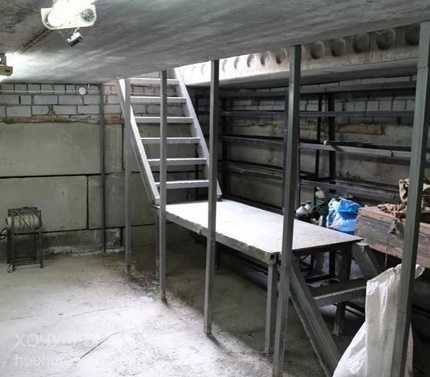

Если печь вы ставите в подвале гаража, необходимо сделать отверстие для притока воздуха. Выход приточного канала находится на улице, но не у самой земли, предпочтительно на расстоянии в сорок-пятьдесят сантиметров от ее поверхности. Также необходима вытяжка или дымоход – в них будут удаляться продукты горения. Отверстие для выхода дыма, угарного газа и других вредных веществ делают как можно выше – в потолке или крыше гаража. При этом важно расположить входы притока и выходы для удаления дыма в разных углах гаража. В этом случае использование печи будет наиболее эффективным и безопасным.

Также необходимо проследить за тем, чтобы вблизи от печи не находилось никаких легко загорающихся материалов и субстанций. Для гаража это особенно важно, так как там может находится бензин, разнообразная ветошь, промасленные тряпки и т.д. Все это нужно убрать от печи как можно дальше. Убирать следует любой мусор, чтобы избежать случного пожара.

Наконец, потребуется место для хранения дров. Лучше, если вы сможете хранить хотя бы часть двор под крышей – сухие дрова лучше горят и отдают больше тепла. Однако хранить дрова также нужно не у самой печи.

Итоги

Изучив все приведенные здесь примеры, плюсы и минусы, доводы и особенности, вы без труда сможете решить, нужна ли вам дровяная печь в гараже, и если нужна – то какой тип ее лучше поставить. Самое важное, что следует запомнить – к выбору, покупке, установке и эксплуатации печи нужно подходить максимально ответственно, только в этом случае вы сможете чувствовать себя в безопасности и наслаждаться преимуществами теплого гаража.

pechiexpert.ru

Печь для гаража своими руками на дровах: чертеж и схема

Как сделать помещение для машины мы уже обсуждали, говорили так же про то, что его лучше утеплять. Но вот как обогреть? Несмотря на распространенность инфракрасных обогревателей, есть немало автолюбителей, которые предпочитают изготовить своими руками печь для гаража на дровах, опилках, стружке, отработке.

Давайте сразу выделим распространенные варианты, которые подбирают автолюбители:

• Буржуйка – вертикальная, горизонтальная, из двух бочек;
• Длительного горения – бубафоне, ракета;
• На отработке;
• Традиционная, кирпичная.

Сделаем все просто – обычная буржуйка

Она наиболее проста для того, чтобы сделать своими руками. Самодельная буржуйка не представляет собой ничего сложного: емкость разделена на часть топлива и поддувало, установленное ниже. На фото ниже вертикальный тип.

Преимуществом является быстрый нагрев и всеядность, а недостатком – большая прожорливость. Это происходит из-за того, что дым выйдет сразу в дымоход, забирая львиную долю тепла из помещения.

Если вы хотите смастерить такую простую печь, можете использовать листовой металл, а если хотите ускорить процесс – используйте баллон, бочку или трубу. Главное условие в подборе материала – толщина стенки, поэтому бочки не очень подходят, ведь толщина должна быть 2-3 мм. Вот такие самодельные варианты у вас могут получиться.

Кстати, горизонтальная наиболее практична, с помощью нее легче топить, так как нет проблемы использовать более длинные бревна, да и КПД у нее больше, так как дым должен пройти некоторое расстояние, до того, как он попадет в дымоход.

Как сделать своими руками – следуем нескольким шагам:

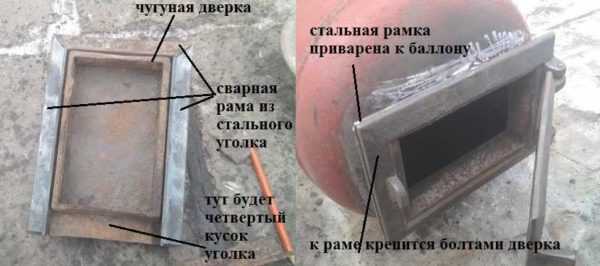

• Делаем дверцу для загрузки паленьев и дверцу для того, чтобы чистить золу. В горизонтальном типе также потребуется не просто вырезать отверстие под дверь, но и наварить снизу зольный ящик;
• Делаем из арматуры колосники и привариваем с шагом в 20 мм. Они будут держать дрова;
• Если нет дна, как в случае с горизонтальной буржуйкой – делаем его;
• В верхней плоскости вырезаем отверстие под дымоход и навариваем патрубок. Ее диаметр должен подходить под стандартные дымоходы, а высота должна составлять минимум 10 см. Тогда подключение дымохода обойдется без проблем;
• Устанавливаем петли, дверцу, и запоры;
• Привариваем ножки.

Горизонтальный тип буржуйки практически не отличается от вертикального. Разница состоит только в том, что в нижней части высверливаются отверстия и снизу устанавливают зольный ящик. Проблемой может стать то, что к выпуклой части нужно изготовить плоскую дверцу, посмотрите, как это решено на фото внизу.

Печь для гаража длительного горения

Наиболее перспективным видом является конструкция, использующая принцип длительного горения. Приведем две оригинальные конструкции.

Бубафоня

Смешное название, но невероятно простая и оригинальная конструкция. Можно сказать, что получила распространение она совсем недавно. Работает печь длительного горения на дровах, опилках или на стружке. Недостатком будет то, что дрова нужно подготавливать перед укладкой. Интересен также тот момент, что такую систему можно дополнить водяной рубашкой и отапливать гараж радиаторами.

Еще одним неочевидным недостатком является то, что для опорожнения золы нужно переворачивать корпус. Но загружать ее без предварительного очищения можно несколько раз. В принципе, у того, кто умеет сваривать, наверняка родится несколько вариантов решения этой проблемы.

Принцип действия следующий. На топливо давит тяжелый груз с трубой по центру. То есть, груз не просто давит на топливо, но и подводит к нему кислород через райзер. Сжигание происходит по направлению сверху-вниз. Не сразу заметишь, что дымоходная труба располагается сбоку корпуса. Так как ее нужно сделать горизонтальной, следите за тем, чтобы она не была длинней, чем 40 см, иначе тяга сильно снизится.

Обратите внимание на фото внизу. Как показывает схема, сжигание происходит как снизу, так и сверху от блина. Все элементы: крышка, блин в качестве груза – имеют зазоры, благодаря которым поддерживается постоянное движение воздуха.

Отличий от буржуйки немного. Набор материалов примерно тот же.

Если вы хотите посмотреть, как можно решить проблему с необходимостью чистки золы – схема внизу вам поможет.

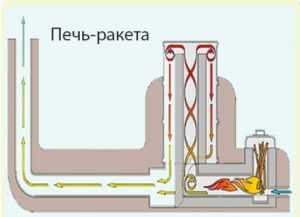

Печь ракета для вашего гаража

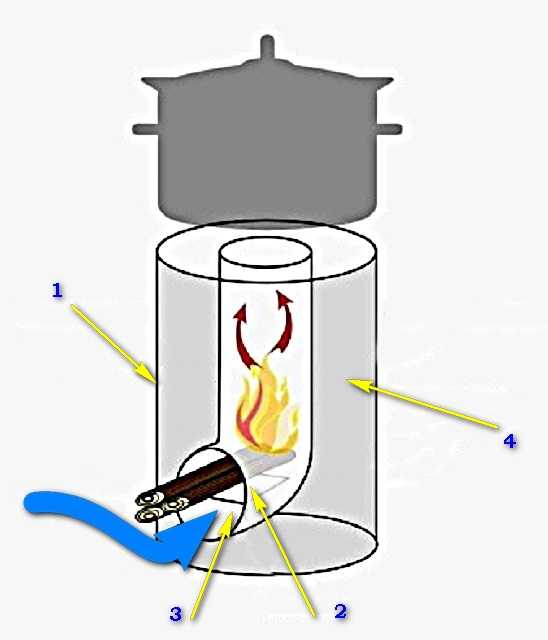

Теперь перейдем к другому распространенной конструкции “ракета”. Начнем с самого простого варианта – трубы, сваренной буквой “г”. Сжигание дров проводится в горизонтальном участке, забор воздуха осуществляется через него же.

На фото справа пластина, обозначенная цифрой “3”, формирует зазор для доступа воздуха.

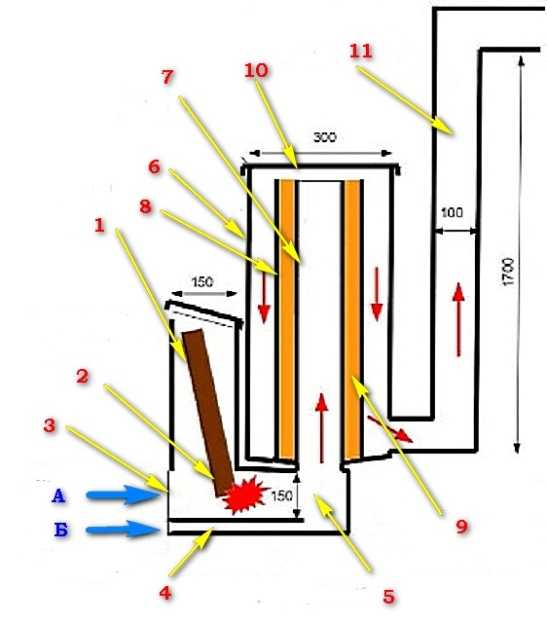

Теперь разберем усовершенствованную систему печи-ракеты. Она имеет несколько интересных особенностей: второй корпус, подача воздуха для вторичного дожига пиролизных газов (в зоне “5”, воздух подается через небольшой просвет “б”) и дымоход, подсоединенный к нижней части. КПД увеличивается за счет мер по термоизоляции основной трубы и герметизации верхней крышки – тогда разогретые газы будут дольше оставаться внутри конструкции. Принцип действия следующий: дрова загружаются в загрузочный ящик с крышкой, как на фото слева. Подача воздуха происходит через заслонку “A” – нужно настроить ее таким образом, чтобы был недостаток кислорода для горения дров, тогда газы догорят с воздухом, который проникнет по каналу “Б”

Но на фото верху есть прослойка, обозначенная желтым цветом. Это теплоизоляция, которая может выполняться из негорючих веществ, например, минеральный состав или кладочная глина. Такая термоизоляция обеспечивает наиболее полное сжигание пиролизных газов. Теплоизоляция держится между двумя трубами. Первая называется райзер, а вторая – обечайка. Как и в случае с самыми простыми вариантами, ракету можно дополнить водяным контуром.

Печь на отработке – простой вариант

Используем газовый баллон из-под природного газа или кислорода. Их практично применять благодаря тому, что толщина стеной у них достаточно большая. Размеров самодельной печи из этих материалов хватит для того, чтобы обогреть помещение в 85 кв. м, то есть, для гаража, который меньше почти в два раза, она вполне подойдет.

Огромным преимуществом по сравнению с предыдущими конструкциями является автоматическая подача топлива – самотеком. Система не загромождена турбо-горелкой или принудительной подачей кислорода. Несколько основных моментов: масло подается через стояк, который располагают в самой середине. Топливо сгорает внизу, а жар поднимается по перфорированной конструкции. На схеме внизу все размещено в кожухе диаметром в 22 см.

Существует много модификаций такой системы, которые различается по количеству слоев. На фото внизу вариант на отработке с прослойкой из воды.

soloremont.com

Как сделать печь длительного горения для гаража

В традиционных печках горение дров, каменного угля, торфобрикетов происходит интенсивно, поэтому для длительного отопления постоянно через некоторые интервалы времени необходимо делать новые закладки топлива. Но традициям есть хорошая альтернатива. Для частного «автодома» легко установить печь для гаража своими руками.

Интересно!

Как показала практика, печи в гараж своими руками длительного горения (ДГ) строились активно после ВОВ, когда был дефицит угля, а о торфяных брикетах не могло идти речи. На газогенераторах даже работали автомобили.

Сегодня идет речь о самом востребованном и дешевом твердом топливе — дровах. Тема статьи, как построить печку для гаража своими руками, вложив в проект минимум средств. Для длительного горения необходимо сделать газогенераторную печь. Это когда горящие дрова, другое твердое топливо сжигается при малом поступлении кислорода. Такие печи длительного горения для гаража своими руками при одной закладке дают тепло на протяжении десяти часов кряду. Это выгодно. Печь для гаража своими руками работает по особому принципу.

• топливо не горит, а все время тлеет при высокой температуре;
• твердое топливо начинает тлеть не традиционно снизу, а сверху;
• сделанная печь ДГ в гараже своими руками безопасная.

Необходимые материалы

Устройство печи длительного горения

Поскольку сжигание топлива в газогенераторной печи начинается с верхней точки его закладки, печку в гараж своими руками по чертежам легко соорудить. Рациональные чертежи сможет сделать сам владелец, зная какой объем воздуха в помещении.

Прочное железо является одним из лучших материалом. Если сравнивать с «буржуйкой», то ДГ, именно это, только печь для гаража своими руками чертежи выше по высоте.

Для хорошего обогрева помещения необходимо приготовить:

1. Листовой металл толщиной 3 миллиметра.
2. Необходимое количество вспомогательных трубопроводов.

При устройстве ДГ важно обратить внимание на корректное устройство дымохода. Печи для отопления гаража своими руками требуют трубу, установленную под наклоном определенным уклоном. В другом случае тяга будет недостаточной. Оптимальное сечение нужно выбрать в 12 см. Труба гарантирует хорошую вытяжку.

Устройство дымохода

1. Для очистки дымохода от гари.
2. Для безопасности стыкуемое с печкой колено должно иметь толщину метала не меньше 3 см.
3. Но не собирать всю выводящие сгоревшие газы трубу, поскольку дымоотводная конструкция получиться весьма тяжелой.
4. От первого колена монтаж дымоотводящей трубы делают из более легкого металла.
5. Лучше установить дымоотводную трассу составную, чтобы было легче чистить.

Варианты устройства печки

Устройство дымохода

Ведая принципы работы, несложно изготовить печь для гаража своими руками. Для устройства печек для гаража своими руками чертежи можно позаимствовать или разработать самому. Это несложно и зависит от того, какому корпусу будет отдано предпочтение. Исходя из этого печку для отопления гаража своими руками на базе:

• обычной бочки для ГСМ;
• баллона из-под сжиженного газа;
• готового квадратного короба;
• сварить корпус из листового металла печки своими руками в гараж.

Как видим, печь для гаража своими руками изготовить просто, выбирая из множества вариантов. Здесь главное подготовить чертежи. Самодельные печи в гараж должны быть рассчитанными на объем обогреваемого воздуха и отвечать требованиям техники безопасности.

Рекомендуемый вариант!

Как показала практика, для отопительного прибора длительного горения лучше остановиться на обычной бочке для ГСМ. По мнению многих, такие печи своими руками в гараже не требуют никаких дополнительных материальных затрат.

Важно участь, что бочка имеет небольшую толщину металла и стенки ее могут прогореть, если топить чрезмерно и долго каждые сутки.

Но есть и свои плюсы. Такая печь для гаража своими руками подлежит простому ремонту. В случае появления дырок в стенках, можно использовать новую бочку, использовавши всю оставшуюся «оснастку».

Проект Бочка

Самодельные печки для гаража своими руками имеют несложную начинку. В ее структуру входят:

1. Пресс, которые должен перемещаться внутри емкости, толщиной 4 мм.
2. Дымоходная труба сечением 15 см.
3. Надувная труба сечением 10 см, длиной с корпус + 50- 100 мл.
4. Швеллер (четыре отрезка длиной 15 см).
5. Колосник (легко сделать самому).
6. Огнебезопасная емкость для утилизации золы.

Монтажные работы

Печь ДГ — Бочка

Изготовление печки своими руками в гараж реализуется по следующему алгоритму:

• срезают крышку с бочки из-под ГСМ, выравнивают края болгаркой, которые подгибают так, чтобы при постановке на бочку он плотно входил;
• в крышке вырезают отверстие для поступления воздуховода;
• высота трубы для приема воздуха равна 20 см;

Внизу приваривают уголки или швеллеры, на которые производится монтаж колосников. Все остальные операции подобны на действия, совершаемые при установке буржуйки. Далее печь для гаража своими руками требует установки дымоотвода. Это обычная дверка, выдвижной зольник и т д.

Следует помнить!

От правильности установки дымоотвода будет зависеть не только степень отопления, но запах дыма в гараже. Печки длительного горения и об этом не следует забывать. Необходимо сделать обогрев безопасным для человека. Угарный газ особенно опасен. Он должен стопроцентно утилизироваться.

Установка в рабочее положение дымоотвода требует наличие шибера. По опыту это лучше сделать на первом колене. Так удобнее регулировать тягу. Таким образом, устанавливают печки для обогрева небольшого гаража своими руками.

Для ее стабилизации необходимо сделать функциональный фиксатор. Короче говоря, когда интегрируют печку в гараж своими руками, то это несложно придумать

Дымоход

Самому создать чертежи и установить печку своими руками в гараже сможет любой владелец автомобиля. Доказано, чем меньше длина дымохода, тем хуже тяга. Для печи длительного горения установка в рабочее положение колен дымоотвода подпирается уголками или швеллерами. В месте максимального прогиба устанавливают шаровой краник для слива конденсата.

Пресс

В нем готовят дыру, учитывая диаметр трубы поступления атмосферного воздуха.

Необходимо знать!

Эффективность тления дров еще зависит от пространственного нахождения продуктов горения. Эксплуатируемая печь для гаража своими руками чертежам должна соответствовать стопроцентно.

Печь для гаража своими руками необходимо тщательно отгородить от быстро возгораемых материалов. Не рекомендует их крепить к стенам, даже это голый кирпич или блоки. Обычно гаражные помещения внутри отделаны ДВП, ДСП, фанерой, другими быстро возгораемыми материалами. Соприкосновение с горячими трубами может вызвать пожар. Поэтому печь для гаража своими руками требует предельной внимательности.

Пресс по мере сгорания дров опускается вниз. Для того, чтобы его не перекосило во время длительного горения дров приваривают по периметру блина куски необходимой длины уголка или швеллера. Это обеспечит нормальную работу печки длительного горения.

Главная опора для печи

Схема печи длительного горения

Если деревянные полы, то фундаменты под печь в гараж нужно возводить. В процессе отопления помещения все металлическое будет накаляться, а дерево прекрасно горит. В этом случае подойдет фундамент из бетона. Необходимо соорудить небольшую бетонную площадку с приямком, чтобы при выемке зольника искра не попала на дерево. Поскольку печь легкая, то для длительного горения не стоит делать массивный фундамент. Твердотопливные печки в гаражи своими руками получаются компактными, экологически чистыми и завидной мощности. Ее выдержит любой фундамент. Для кратковременного обогрева гаража подойдет любой.

Пользуясь печами и обогревателями для гаража, следует не забывать о правилах пожарной охраны.

Печь на реактивной тяге

Печь на реактивной тяге

В России вид обогрева редкий. А зря. В Европе используют в полной мере. Печи ракета для гаража своими руками вполне можно построить. В ней для отопления используют и газы, которые в обычных печах утилизируют. Печь ракета несколько иного строения. Их несколько видов:

1. Мобильные конструкции, изготавливаемые из банок, ведер и т.д.
2. Конструкции из кирпича и железных бочек.
3. Тотально кирпичные.

Для портативных вариантов не требуются фундаменты под печки в гараже.

Достоинства печей:

• в печи ракета большой коэффициент полезного действия;
• высокая экологичность;
• нет сажевого образования;
• высокая температура в пределах +1200 С°;
• малое потребление топлива: печь ракета требует в четыре раза меньше чем традиционные;
• для портативных печей не требуется фундамент;
• для отопления подходит сухая трава, шишки, ветки сырые и т. д.

---

stroybudni.ru

Печь для гаража своими руками на дровах или отработке

Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе в холодное время года. Понятно, что обустраивать в помещении полноценное отопление нецелесообразно, поэтому в ход идут различные самоделки. В представленном материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей, а также узнаете, как можно сделать металлическую печь для гаража своими руками.

Какой обогреватель лучше для гаража

Никто не станет спорить, что отапливать подобные помещения удобнее всего разными электрическими обогревателями. Вопрос в том, сколько времени вы проводите зимой в гараже и как часто включаете отопительный прибор. Если это происходит ежедневно по нескольку часов, то космических счетов за электроэнергию не избежать. Лучше перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.

Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

• отопитель, выложенный из кирпича;
• дровяная печка для гаража из металла;
• печь на отработанном масле.

Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

Изготавливаем экономичную буржуйку на дровах

Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
6. Готовые ручки на дверцы.

Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь может прикалиться от воздействия высоких температур и корпус станет трескаться по сварным швам. Как примерно определить марку стали, описано в этой статье.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

Тепловая пушка на твердом топливе

Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.

Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:

Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:

1. В топливник загружается порция дров и производится розжиг.
2. После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
3. Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
4. Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.

Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.

Важное достоинство отопителя состоит в том, что ему не нужен слишком высокий дымоход, хотя без естественной тяги не обойтись. В качестве нагнетателя воздуха приспосабливается любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади рекомендуется применять бытовые вентиляторы производительностью не более 50 м³/ч, что ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.

Порядок изготовления

Чтобы сделать из баллона дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.

Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.

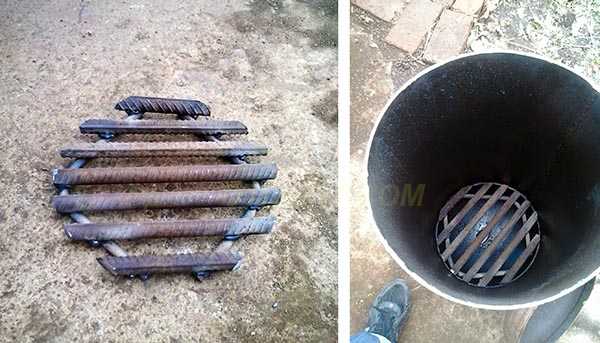

Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.

В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:

Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.

Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.

Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.

Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.

Как подключить к агрегату водяное отопление

Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.

Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.

Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.

Печь для гаража на отработанном масле

Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
2. После нагрева отработка испаряется и начинает гореть.
3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и производится в соответствии с чертежом:

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в капельнице сосредоточено в одном месте, там, где в дожигателе сделаны отверстия, то корпус печки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы сможете узнать, просмотрев видео:

В заключение

Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

otivent.com
