Дровяные печи длительного горения с водяным контуром

Экологичная усадьба: В настоящее время существует большое количество разнообразных печей, работающих на дровах, угле и другом топливе. И среди них наиболее популярными считаются конструкции длительного горения с водяным контуром. Они способны очень быстро прогревать помещение, при этом длительное время не требуется закладка дров. Особенностью отопительных конструкций является нагрев большого количества воды.

В настоящее время существует большое количество разнообразных печей, работающих на дровах, угле и другом топливе. И среди них наиболее популярными считаются конструкции длительного горения с водяным контуром. Они способны очень быстро прогревать помещение, при этом длительное время не требуется закладка дров. Особенностью отопительных конструкций является нагрев большого количества воды.

Виды печей длительного горения с водяным контуром

Существуют отопительные печи с водяным контуром самых разных форм, мощностей и назначения. Кроме высокой эффективности, такая конструкция должна иметь современный дизайн, подходящий под интерьер дома. Это отличает ее от других отопительных печей длительного горения, устанавливаемых в подвале или котельной, для которых внешний вид не играет существенной роли.

Дровяные печи с водяным контуром часто устанавливаются в комнатах или на кухне, при правильном выборе она становится настоящим украшением помещения. Особенно стильно смотрятся сооружения, дверцы топки у которых изготовлены из огнеупорного стекла. Они могут выглядеть как своеобразный камин с натуральным пламенем в топке.

Отопительные печи с водяным контуром бывают:

  • Металлическими (выполненными из стали или чугуна).

  • Кирпичными.

  • Комбинированными (сочетание металлической топки и кирпичной основы).

По способу сжигания топлива печи с водяным контуром бывают:

Отопительные печи, в которых применяется обычный способ сжигания дров, имеют большой топливник, куда загружают топливо в большом количестве, и оно горит очень долго.

В газогенераторных конструкциях топливо тоже горит очень долго. Это происходит из-за высокой температуры и нехватке кислорода. Дрова начинают гореть медленно и выделяют горючий газ, который форсункой доставляется в отдельную камеру, где он и сжигается.

Особенности печей с водяным отоплением для дома

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат. В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро. А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Принципы работы дровяных печей с водяным отоплением

Все отопительные дровяные печи работают по одной схеме: в топку закладывают дрова, они очень быстро прогорают, нагревая ее. Стенки конструкции обеспечивают теплом все помещение. Комната быстро нагревается, но температура также падает достаточно быстро, поэтому приходится постоянно подкидывать дрова.

Топливо всегда поджигают снизу. Вверх огонь поднимается очень быстро, в результате также быстро прогорают дрова, оставляя после себя только угли. Чтобы огонь не гас, следует постоянно закидывать топливо.

Печи с водяным отоплением прогревают помещение не только при помощи своего раскаленного корпуса, но и благодаря теплой воде, проходящей по системе отопления.

Теплообменник в конструкциях с водным отоплением устанавливают внутри обогревателя. Обычно теплообменники изготавливают из листовой стали. Она очень популярна за счет простой обработки при изготовлении регистра, основной задачей которого является достижение максимально высокой температуры воды и создание условий для ее нормальной циркуляции.

Вода нагревается при помощи разогретых газов, которые проходят через каналы резервуара нагревания. Отопительные печи с водным отоплением имеют два резервуара. Первый нагревает воду, а второй доводит ее до образования пара.

В современных конструкциях с водным отоплением резервуар для нагревания воды обычно отсутствует. В них уже встроен специальный теплообменник, который нагревает воду в неограниченном количестве. Современные печи могут отапливаться не только дровами, но и древесными гранулами.

Преимущества печей с водяным отоплением

  • Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.

  • Небольшие размеры.

  • Простота в эксплуатации и обслуживании.

  • Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.

  • Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.

  • Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.

Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением

  • Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.

  • Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

Это Вам будет интересно:

Высокоурожайные грядки по Курдюмову: минимум труда и максимум природных сил

Солнечное отопление частного дома: варианты и схемы устройства

Заключение

Печи для дома с водяным отоплением очень удобные и относительно недорогие. Они просты в эксплуатации, безопасны, надежны, а на внешний вид они очень красивы. Такая конструкция может качественно обогревать любое помещение в течение длительного времени. Большой ассортимент таких печей позволяет выбрать любую модель на свой вкус, учитывая размеры своей жилплощади.опубликовано econet.ru

​Автор: Сергей Забарыкин

econet.ru

Печи для дома на дровах длительного горения с водяным контуром: фото, видео, отзывы, стоимость

Реалии нашей жизни таковы, что магистральный газопровод есть далеко не во всех населенных пунктах, а электричество, хотя и есть, но в отоплении является дорогим удовольствием. Твердотопливные котлы, работающие на доступном топливе, способны не только отапливать помещение, но и подогревать воду. А печи для дома на дровах длительного горения с водяным контуром стали идеальным решением. Принцип работы такой печи основан на пиролизе, в результате чего КПД печи приближается к 95%, а время закладки сокращается до 2х раз в сутки.

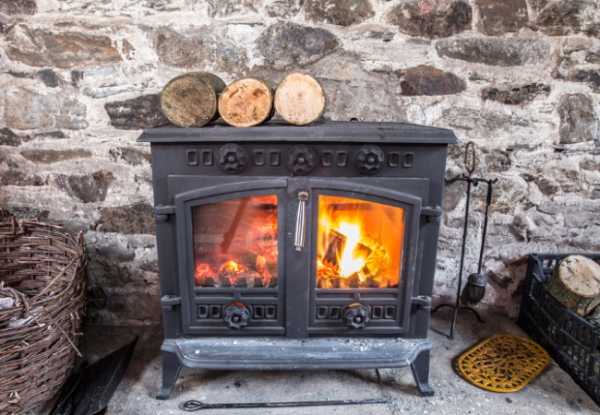

Фото 1 Печи для дома на дровах длительного горения с водяным контуром

Принцип работы

Возможность отопления дома традиционными котлами на дровах и угле для многих является единственной. Но у такой конструкции есть ряд недостатков, в числе которых относительно невысокий коэффициент полезного действия и быстрое прогорание дров. В холодное время года закладывать дрова и подсыпать уголь приходится по нескольку раз за вечер. И если вопрос эффективности такого котла еще можно обсуждать, то о комфорте даже речи не идет.

Метод работы печи для дома на дровах длительного горения идентичен стандартному твердотопливному котлу. Но если в последнем случае сгорают только дрова, а часть теплого воздуха в буквальном смысле вылетает в трубу, то в первом варианте сгорает не только топливо, но и горючие газы, которые выделяются при тлении дров. Такая цикличность обеспечивает более длительное прогорание дров и высокую степень теплоотдачи.

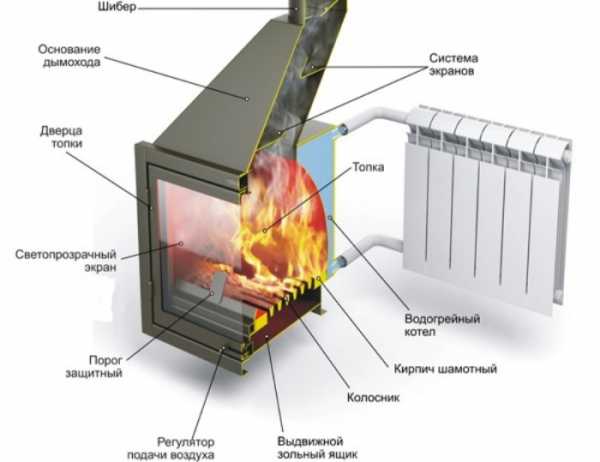

Фото 2 Принцип работы печи

Кроме того, в работе печи реализован принцип воздушной конвекции, когда холодный воздух подсасывается снизу, нагревается, проходя вдоль стенок печи, и выходит через отверстия на корпусе, дополнительно прогревая комнату.

Основные преимущества

  • экономичность;
  • компактные размеры;
  • простота конструкции;
  • отсутствие необходимости технического обслуживания;
  • ассортимент топлива;
  • многофункциональность – обогрев и приготовление пищи;
  • эргономика и стильный дизайн.

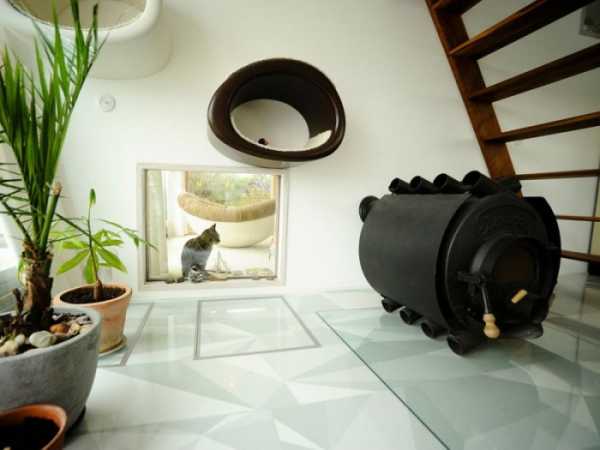

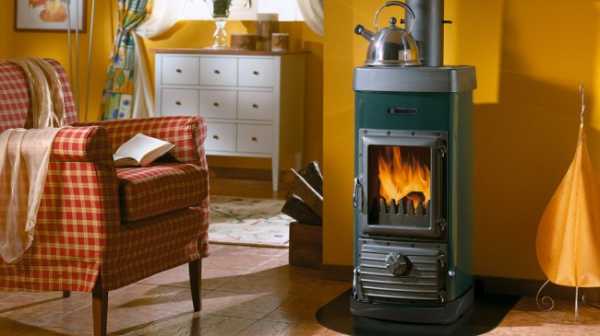

Фото 3 Печь в доме

Особенности конструкции

Все печи длительного горения изготовлены по двухкамерному способу, где в одной из них сгорает твердое топливо, а во второй – горючий газ. В наиболее простых конструкциях количество воздуха регулируется дверцей, в усовершенствованных все процессы автоматизированы.

В печи, работающей на дровах или угле, процесс закладки топлива осуществляется вручную. В конструкциях, которые работают на брикетах или пеллетах, загрузка осуществляется автоматически с заданным промежутком времени или по мере прогорания топлива.

Виды топлива:

  • дрова;
  • евродровах (пинибрикеты) – спрессованные хвойные или лиственные опилки;
  • биопеллеты – разновидность биотоплива в виде гранул, получаемых из отходов сельского производства, торфа, хвойных или лиственных опилок;

Фото 4 Биопеллеты, древесные гранулы

  • уголь, в том числе уголь-горошек или уголь-антрацит;
  • отходы деревообрабатывающего и сельскохозяйственного производства.

Газогенераторные печи – реальность или маркетинговый ход?

Горение во всех печах на твердом топливе условно делится на 2 этапа – сгорание собственно топлива с генерацией газа и сгорание (окисление) самого газа. Коррекция мощности  обычной печи также осуществляется дверцей. Тогда чем отличается газогенераторная печь от обычной?

Основное ее  отличие заключается в том, что здесь процесс сгорания одной закладки дров гораздо дольше, чем в обычной. Это связано с особенность сгорания дров (они тлеют), а также с тем, что горючие газы на порядок прохладнее, чем в обычной печи. В этом кроется значительный недостаток газогенераторной печи, поскольку охлажденные газы провоцируют образования конденсата и, как следствие, появления наледи. Это недостаток можно нивелировать утеплением дымохода.

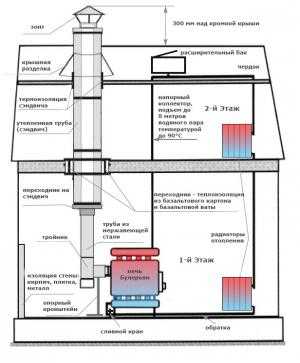

Фото 5 Схема утепления дымохода

Утеплять дымоход следует сразу после установки печи. Если этого не делать, со временем печь перестает работать эффективно и начинает дымить.

Видео 1 Газогенераторная печь спустя 6 лет

Второе отличие обычной печи от газогенераторной заключается в двухкамерном способе работы, о которых было сказано ранее. Сгорание топлива и переработка газов осуществляются в разных, но сообщающихся между собой, камерах.

Пеллетные печи

Автоматизированная печь для дома на дровах длительного горения с водяным контуром, равно как и без, принцип которой основан на переработке пеллет.

Пеллеты – полностью сжигаемое биотопливо, представленное в виде спрессованных цилиндрических гранул, изготовленных из отходов деревообрабатывающей и сельскохозяйственной промышленности, соломы и т.д.

Фото 6 Схема работы пеллетной печи

Ключевое отличие стандартной печи длительного горения от пеллетной заключается в наличии топливного бункера камеры. Сюда помещается определенное количество пеллет, а забор происходит автоматически по мере сгорания предыдущей закладки. Преимущество такой печи в том, что она работает без вмешательства человека. Безопасная работа, изоляция камер и объем бункера позволяют оставлять печь включенной в пустом доме даже на несколько дней. Подача гранул осуществляется посредством ротора, который выводит пеллеты из бункера путем их ссыпания, время подачи – по мере сгорания или с заданным промежутком.

Такое устройство является эффективным, достаточно мощным отопительным прибором, потенциала которого хватает как на обогрев помещений, так и на приготовление пищи и обеспечение горячего водоснабжения. Одновременное применение сразу 2х отопительных элементов – самой печи и радиаторов, по которым движется теплоноситель, позволяет отапливать даже большие помещения равномерно и за относительно небольшой период времени.

Монтаж печи

Поскольку печь является полностью готовым к эксплуатации устройством, ее монтаж на месте не представляет особого труда.

Основные этапы:

  • подключение печи к дымоходной трубе и ее утепление;
  • при наличии электронной системы управления – подключение к электросети.

К стене печь устанавливается на длину патрубка, дополнительной защиты в виде отражающих или огнеупорных экранов не требуется.

Несмотря на то, что газогенераторная печь является безопасным в эксплуатации прибором, в деревянном доме рекомендуется оградить ее от стены металлическим листом или керамической плиткой.

Популярные отечественные марки

Целью данной статьи не является реклама конкретной марки или производителя. Оценка эффективности осуществляется по отзывам потребителей в сети. Так например, среди отечественных марок в равной степени выделяются конструкции марки Lavoro и «Ермак». И та, и другая печь работают на одной порции топлива 8-10 часов, характеризуются 100% ремонтопригодностью, высоким коэффициентом полезного действия и приемлемой ценой.

Печи для дома на дровах длительного горения с водяным контуром являются оптимальным решением для экономичного и эффективного отопления дома. Большой ассортимент топлива, возможность интеграции с существующей системой отопления, разнообразие дизайна (есть даже камины с водяным контуром) – все это позволяет решить проблему обогрева помещения и горячего водоснабжения в отсутствие газа.

www.portaltepla.ru

Дровяные печи длительного горения с водяным контуром

В настоящее время существует большое количество разнообразных печей, работающих на дровах, угле и другом топливе. И среди них наиболее популярными считаются конструкции длительного горения с водяным контуром. Они способны очень быстро прогревать помещение, при этом длительное время не требуется закладка дров. Особенностью отопительных конструкций является нагрев большого количества воды.

Виды печей длительного горения с водяным контуром

Существуют отопительные печи с водяным контуром самых разных форм, мощностей и назначения. Кроме высокой эффективности, такая конструкция должна иметь современный дизайн, подходящий под интерьер дома. Это отличает ее от других отопительных печей длительного горения, устанавливаемых в подвале или котельной, для которых внешний вид не играет существенной роли.

Дровяные печи с водяным контуром часто устанавливаются в комнатах или на кухне, при правильном выборе она становится настоящим украшением помещения. Особенно стильно смотрятся сооружения, дверцы топки у которых изготовлены из огнеупорного стекла. Они могут выглядеть как своеобразный камин с натуральным пламенем в топке.

Отопительные печи с водяным контуром бывают:

  • Металлическими (выполненными из стали или чугуна).
  • Кирпичными.
  • Комбинированными (сочетание металлической топки и кирпичной основы).

По способу сжигания топлива печи с водяным контуром бывают:

  • С обыкновенным способом сжигания топлива.
  • Пиролизные или газогенераторные.

Отопительные печи, в которых применяется обычный способ сжигания дров, имеют большой топливник, куда загружают топливо в большом количестве, и оно горит очень долго.

В газогенераторных конструкциях топливо тоже горит очень долго. Это происходит из-за высокой температуры и нехватке кислорода. Дрова начинают гореть медленно и выделяют горючий газ, который форсункой доставляется в отдельную камеру, где он и сжигается.

Особенности печей с водяным отоплением для дома

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат. В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро. А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Принципы работы дровяных печей с водяным отоплением

Все отопительные дровяные печи работают по одной схеме: в топку закладывают дрова, они очень быстро прогорают, нагревая ее. Стенки конструкции обеспечивают теплом все помещение. Комната быстро нагревается, но температура также падает достаточно быстро, поэтому приходится постоянно подкидывать дрова.

Топливо всегда поджигают снизу. Вверх огонь поднимается очень быстро, в результате также быстро прогорают дрова, оставляя после себя только угли. Чтобы огонь не гас, следует постоянно закидывать топливо.

Печи с водяным отоплением прогревают помещение не только при помощи своего раскаленного корпуса, но и благодаря теплой воде, проходящей по системе отопления.

Теплообменник в конструкциях с водным отоплением устанавливают внутри обогревателя. Обычно теплообменники изготавливают из листовой стали. Она очень популярна за счет простой обработки при изготовлении регистра, основной задачей которого является достижение максимально высокой температуры воды и создание условий для ее нормальной циркуляции.

Вода нагревается при помощи разогретых газов, которые проходят через каналы резервуара нагревания. Отопительные печи с водным отоплением имеют два резервуара. Первый нагревает воду, а второй доводит ее до образования пара.

В современных конструкциях с водным отоплением резервуар для нагревания воды обычно отсутствует. В них уже встроен специальный теплообменник, который нагревает воду в неограниченном количестве. Современные печи могут отапливаться не только дровами, но и древесными гранулами.

Преимущества печей с водяным отоплением

  • Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
  • Небольшие размеры.
  • Простота в эксплуатации и обслуживании.
  • Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
  • Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
  • Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.

Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением

  • Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
  • Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

Заключение

Печи для дома с водяным отоплением очень удобные и относительно недорогие. Они просты в эксплуатации, безопасны, надежны, а на внешний вид они очень красивы. Такая конструкция может качественно обогревать любое помещение в течение длительного времени. Большой ассортимент таких печей позволяет выбрать любую модель на свой вкус, учитывая размеры своей жилплощади.

pechi.guru

Дровяные печи длительного горения с водяным контуром

Мы часто пользуемся техническими изделиями, не задумываясь над тем, что для их создания пришлось проходить через такие этапы, как теория, выдвижение гипотезы, доказательство, практическое применение. Подобный подход осуществляется и при усовершенствовании готовых устройств.

Эффективное отопление дома – это сочетание физической теории раздела тепловых явлений с опытом мастеров, накопленным годами. Каждый, в чьих руках оказывалось строительство или ремонт жилого помещения, решал вопросы обеспечения тепла.

Работа отопительной печи

Простая классификация отопительных печей

Чтобы полноценно вести беседу на тему, посвященную конкретному виду отопительных печей, необходимо предоставить информацию о существующих аналогах, обеспечивая тем самым возможность сравнения. Однако классификация всех печей в ее истинном понимании достаточно сложная, поэтому представим ее в упрощенном виде.

  • По виду топлива. В таком разделении отмечают отопительные печи, работающие на угле, дровах, пеллетах, газе. КПД для однотипных устройств, использующих разное топливо, различно. Выше всех оно у газовых печей, но дрова являются в некоторых случаях самым доступным материалом.
  • По материалу конструкции. Иногда такая классификация важна, поэтому следует выделить кирпичные печи, чугунные печи или комбинированные. Наиболее эффективными считаются металлические конструкции, так как они позволяют отвести максимальное количество тепла в отапливаемое помещение.
  • По эффективным технологиям. Дровяная печь сама по себе обладает низким КПД. Поэтому приходится применять различные конструктивные решения для увеличения теплоотдачи, это технологии длительного горения, пиролиз.

Многофункциональное устройство

Принцип технологии длительного горения

Если дрова или уголь в топке будут сгорать обычным естественным способом, то низкая эффективность их горения обусловлена тем, что материалы, служащие для отвода тепла, не успевают передать выделившуюся энергию через топку в помещение. Существует несколько путей модернизации таких печей.

  • Первый основан на том, чтобы подобрать более адаптированные материалы.
  • Идея второго заключается в снижении скорости сгорания топлива с сохранением общего количества выделившейся теплоты.

Снизить скорость сгорания можно, ограничив доступ кислорода. Этот подход был назван технологией длительного горения. Он позволяет поднять КПД устройства до 80%. Такими показателями не обладает ни одна дровяная печь с естественным горением.

Реализовывается технология методом контролируемого дозирования подачи воздуха. При недостатке кислорода продукты сгорания вторично расщепляются и газ, выделившийся в процессе пиролиза, становится горючим и дожигается в отдельной камере.

Современная модель

Кирпичная печь длительного горения работает на одной закладке дров до десяти часов. В некоторых печах инвертируется направление горения. Дрова горят сверху, и огонь распространяется вниз. Так как при таком направлении нарушена естественная конвекция кислорода, то горение превращается в тление и происходит дольше обычного.

Достоинства подобных печей

Применение новой технологии обязательно влечет за собой ряд перспективных преимуществ.

  • Повышается КПД. Даже камин длительного горения используется в качестве средства отопления небольшого домика с одной комнатой.
  • Увеличен интервал между закладками. Теперь можно не омрачать свой отдых постоянными подходами к печи. Одна закладка дров может тлеть около 10 часов. Это не только эффективное тепло, но и экономия.
  • Снижен расход топлива. Обустроенное в доме печное отопление всегда подразумевает заготовку на зиму запасов твердого топлива. С использованием данной технологии необходимые объемы существенно сократятся.
  • Приемлемая цена. Доступная стоимость готовых печей с технологией длительного горения.
  • Автономная работа.

Печь длительного горения из чугуна

Для того чтобы применить ограничение доступа воздуха, как при использовании технологии длительного горения, в кирпичных печах, придется устанавливать готовую металлическую топку в подготовленную для этого нишу. Эта топка снабжается каналами, через которые поступает кислород, а также дверцей, герметично закрывающей камеру.

Классическое же устройство печи подразумевает открытый очаг, где забор воздуха происходит через вход топки и через поддувало. Многие путают технологию длительного горения с работой заслонки поддувала. Прикрывая дверцу, мы уменьшаем тягу, а в указанном способе уменьшается подача воздуха без изменения тяги, что не мешает дальнейшему горению дров.

Функции водяного контура

Для тех, кто задумывался над вопросом, может ли кирпичная печь длительного горения стать единственным источником тепла? – ответ будет неоднозначным. Такие модели подойдут для дачи или небольшого домика. Наличие нескольких комнат затруднит процесс передачи тепла. Известно, что теплопроводность воздуха низкая, а излучение не может передать энергию через стены комнаты. Поэтому для дома с большой площадью, несколькими комнатами, чердачной надстройкой применяются печи с водяным контуром.

Передать тепло можно либо за счет теплопроводности, либо с помощью транспортировки самого вещества. В данном случае это вещество будет называться теплоносителем. Преимущество водного теплоносителя заключается в относительно высокой теплоемкости. Большое значение величины теплоемкости подразумевает то, что теплоноситель будет отдавать энергию длительное время, проходя по всему маршруту.

Система нагрева воды

Течение воды обеспечивается монтажом системы отопления в виде труб с радиаторами для эффективного теплообмена. Внутри печи система имеет теплообменник. Это устройство, позволяющее воде циркулировать вблизи топки с целью поглощения выделившейся энергии. Так как системы получается замкнутой, то она была названа контуром.

Работают печи для дома на дровах длительного горения с водяным контуром по следующему принципу. Имеется определенное количество топлива, для которого рассчитано теоретическое значение энергии в виде теплоты, выделяющейся при полном сгорании. Но естественное горение дает только 20% от этой энергии, а остальная часть просто не успевает поглощаться. Система длительного горения притормаживает весь процесс, поэтому общая доля поглощенной энергии увеличивается до 80%.

Вода в контуре нагревается и под действием конвекционных потоков поднимается в верхнюю точку системы отопления. Затем под действием силы тяжести начинается течение жидкости по магистрали, смонтированной под определенным уклоном. Вода, протекая по трубам и радиаторам, в каждой комнате отдает часть теплоты. Естественно, что ближняя комната будет отапливаться эффективнее, чем остальные. Поэтому при наличии большого числа комнат в доме монтируют систему отопления с двумя контурами.

Мощная печь для дачи

Готовые варианты

Кирпичная печь имеет множество достоинств, главным из них является дань традициям. Многие идут на то, чтобы в доме установить настоящую печь только для того, чтобы создать помещению определенный колорит. В качестве отопления же существуют готовые чугунные или стальные модели печей длительного горения, в том числе, и с водяным контуром. Многие из них с варочной поверхностью, что позволяет использовать печь для приготовления пищи.

Несмотря на то, что дрова не лидируют в таблице удельной теплоты сгорания, и часто применяются более эффективные виды топлива, дровяные печи не теряют своей популярности, особенно среди жителей загородных поселков. Это вполне естественно, так как еще осталось много не газифицированных населенных пунктов, а доставка баллонного газа слишком дорогая.

Некоторые пользователи отмечают, что система с водяным контуром обладает рядом недостатков. Они заключаются в том, что нельзя полностью автоматизировать процесс горения. Регулировку интенсивности и подачу топлива приходится производить вручную. Однако следует отметить, что данные показатели не относятся к характеристикам водяного контура, так как встречаются и газовые печи, оснащенные теплообменником.

Перспективу использования дровяных печей подтверждает тот факт, что их производством занимаются такие брендовые компании, как Harvia, Helo, Kastor (Финляндия), ABX (Чехия), La-Nordica (Италия), Термофор, Вулкан (Россия). Различные модели от представленных производителей могут отличаться по мощности, внешнему оформлению и способу подключения контура. Но все они основаны на технологии длительного горения, а значит, имеют высокие технические показатели.

kamin-spb.ru

самодельная конструкция из подручных материалов

Твердотопливные печи, работающие на дровах, имеют один серьезный недостаток: достичь автоматизации процесса топки очень сложно, а для некоторых конструкций невозможно. Периодически приходится отвлекаться от дел и подкидывать дрова, которые сгорают примерно за час. Чтобы продлить время работы печи на одной загрузке, печи оснащают режимом длительного горения.

Что такое режим длительного горения

Горение древесины — сложный физико-химический процесс, который происходит в несколько этапов. При розжиге, пока температура в печке невысока, происходит нагревание дерева и его потемнение. При температуре выше 200 градусов начинается пиролиз — разложение под действием температуры на твердые остатки и пиролизные газы. Эти газы сами по себе горючи, поскольку содержат водород, окись углерода, пары органических соединений и углерод в виде сажи. Яркое пламя с высокой температурой дает именно горение пиролизных газов.

В обычной печи полного выгорания пиролизных газов не происходит из-за недостатка кислорода. В печах длительного горения, для дожигания пиролизных газов предназначена отдельная камера или отсек топки, где происходит обогащение их кислородом воздуха. Благодаря этому происходит более полное сжигание топлива, в воздух выделяется меньше сажи и других вредных веществ, повышается эффективность печи.

Чтобы избежать излишней температуры в камере предварительного сжигания дров, доступ воздуха в нее ограничивают. Дрова начинают тлеть, выделяя большое количество пиролизного газа. За счет медленного тления дров время работы печи на одной загрузке значительно увеличивается, в некоторых случаях достигая 6-8 часов. Это явление и получило название «режим длительного горения».

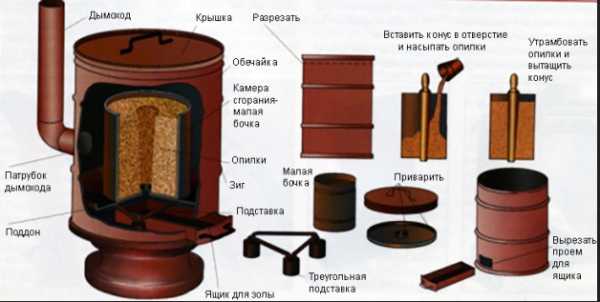

Печь длительного горения на опилках: видео

Достоинства и недостатки печей длительного горения

Как любой другой агрегат, такие печи имеют свои плюсы и минусы.

К неоспоримым достоинствам можно отнести:

  • экономичный расход дров;
  • высокий КПД, до 85-90%;
  • универсальность в выборе топлива, подойдут и дрова, и отходы деревообрабатывающих предприятий, и опилки, и пеллеты;
  • небольшие размеры;
  • простота управления — с помощью заслонки для подачи воздуха;
  • простота конструкции, благодаря которой печь длительного горения несложно смастерить своими руками.

Не лишены печки длительного горения и недостатков:

  • при горении выделяется конденсат, на котором в дымоходе активно осаждается сажа, поэтому к устройству дымохода предъявляются особые требования — он не должен иметь углов, изгибов, его конструкция должна быть максимально доступной для чистки;
  • чтобы перейти в режим длительного горения, печь сначала необходимо протопить в обычном режиме, чтобы прогреть саму печь и дымоход, иначе процесс горения прекратится.

Все описанные особенности печек длительного горения актуальны как для отопительных агрегатов промышленного производства, так и для печей, сделанных своими руками.

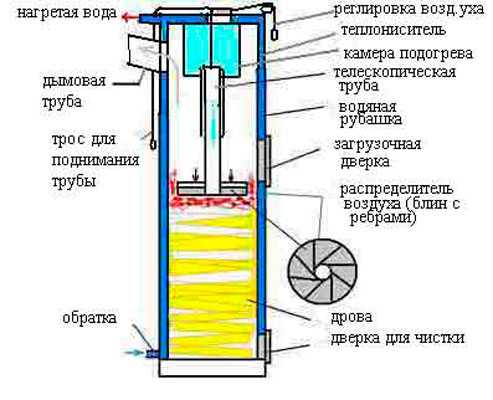

Увеличить эффективность можно, дополнив печку водяным контуром, как показано на видео.



Конструкция печей длительного горения

Печи длительного горения имеют особенности конструкции. Они состоят из двух камер или зон горения, в одной из которых происходит пиролиз дров, а в другой — дожигание дровяных газов. Расположение камер относительно друг друга может быть различным.

В некоторых моделях загрузка топлива происходит сверху, в результате первичного тления дрова уплотняются и оседают, и газы поступают в камеру дожига, которая может быть расположена как снизу, так и через перегородку сбоку от первой камеры. Такие печки часто оборудуют дутьевыми вентиляторами, чтобы направить тягу в нужный канал.

В других моделях камеру предварительного сжигания располагают снизу, а пиролизные газы поднимаются в верхнюю камеру без принудительной тяги. Для таких печек не нужен вентилятор, но объем камеру загрузки у них, как правило, меньше.

Для регулирования интенсивности горения выполняют канал подачи воздуха с заслонкой. Он также может иметь различную форму и зависит от типа печки. Для уплотнения топлива и более интенсивного тления некоторые печи оборудуют грузом, опускающимся по мере прогорания дров. Обычно такую конструкцию имеют печи длительного горения на опилках.

Применение пиролизных печей

Печи длительного горения на дровах, пеллетах или опилках часто используют для обогрева подсобных помещений и мастерских, гаражей, теплиц. Их можно использовать и для отопления дома, но при этом необходимо обеспечить герметичность печи, так как возможно выделение угарного газа.

В случае использования пиролизной печки для обогрева садового или жилого дома лучше оснастить ее водяным контуром, подключенным к радиаторам отопления, а сам отопительный агрегат установить в котельной.
В данной статье рассказывается о том, как просто сделать коптильню для холодного копчения, которая в домашних условиях поможет приготовить настоящие деликатесы из самых обычных продуктов.
Узнать том, как изготовить генератор дыма для холодного копчения, можно заглянув сюда.
Здесь вы найдёте самые понятные чертежи для создания эффективной буржуйки своими руками: https://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Материалы для изготовления печки длительного горения

Печи длительного горения могут быть выполнены своими руками из листового металла или различных металлических конструкций. Примеры и чертежи таких печек приведены ниже.

Печка из бочки

Отопительный прибор, выполненный своими руками, предназначенный для отопления подсобных помещений, выполнен из двухсотлитровой металлической бочки. Печка работает на опилках, стружке и других отходах деревообработки. Внутри большой бочки на подставке установлена малая бочка для загрузки топлива. Под ней зольник — выдвижной ящик из листового металла.

Сама печка поставлена на подставку, роль которой играет автомобильный диск. Из обрезков трубы диаметром 100-150 мм выполнен дымовой патрубок. Бочка оснащена крышкой из листового металла с ручкой и отверстием для подачи воздуха.

Внутрь малой бочки устанавливают заточенное на конус полено, оно обозначено на чертеже. Вокруг него насыпают опилки. После утрамбовки полено вынимают и поджигают опилки. В процессе тления в пространство большой бочки выделяется газ, где и происходит его дожигание.

Печь с водяным контуром из металлической трубы

Самодельная печка длительного горения из металлической трубы, которая может работать на дровах или опилках, оснащена водяным контуром. Загрузка производится снизу, для интенсификации горения внутри печи установлен распределитель воздуха, прижимающий тлеющие дрова.

В центре диска установлена телескопическая полая труба, через которую поступает воздух прямо в камеру сгорания, где благодаря наваренным на диск ребрам равномерно распределяет его по всей поверхности дров. Он опускается самостоятельно, по мере прогорания топлива. Поднять его перед загрузкой можно с помощью троса.

Загрузочная дверца расположена в центре печи. Снизу находится прочистная дверца и зольник. В верхней части — дымовая труба. Печка оснащена водяным контуром с патрубками для входа и выхода воды. Такой печью с водяным контуром можно достаточно эффективно отапливать небольшие дома и другие помещения, и сделать ее можно из подручных материалов своими руками.

Печь из отработанного газового баллона

Печка из газового баллона можно сделать без лишних затрат и поиска подходящего материала. Размеры баллона на 50 литров отлично подходят для выполнения такой печки, а толщина стенок и герметичность позволяют сделать ее безопасной в использовании.

Конструкция печи в целом не отличается от предыдущей модели, это видно на чертеже. В качестве корпуса используется баллон от пропана со срезанным верхом. Из листового металла своими руками выполняют подходящую по размеру крышку с отверстием для трубы распределителя воздуха.
Загрузку топлива производят через верх, заполняя объем баллона почти до дымохода. Работает такая печь на опилках и других отходах, а также на мелких дровах. Топливо тщательно трамбуют, разжигают с помощью щепы или средства для розжига и устанавливают распределитель воздуха, после чего накрывают крышкой.

Эффективность такой печи довольно высока, а благодаря герметичному корпусу ее можно использовать для обогрева помещений, где длительно находятся люди. При желании ее можно оснастить водяным контуром, пропустив дымовую трубу через котел.

Печь «Бубафоня» из газового баллона

Выполнение печи длительного горения своими руками из пятидесятилитрового газового баллона представлено на видео.

Конструкция печки максимально проста, она состоит всего из нескольких частей: корпуса, крышки, распределителя воздуха и дымовой трубы. Для устойчивости печь можно поставить на ножки из уголка. Для удаления золы снизу можно сделать зольник с дверцей.

Еще одно видео.

Последовательность действий

  1. Из газового баллона выпускают остатки газа и несколько раз промывают его водой.
  2. Срезают верхнюю часть баллона. Из нее можно сделать крышку печи, выполнив в центре отверстие диаметром 65 мм. Края крышки и корпуса печи шлифуют так, чтобы крышка впритирку надевалась на корпус.
  3. В верхней части баллона делают отверстие диаметром 100 мм для дымовой трубы и приваривают горизонтально отрезок трубы длиной 30-40 см.
  4. В нижней части баллона делают прочистную дверку зольника. Для этого вырезают прямоугольный участок корпуса баллона, шлифуют срезы, приваривают петли и устанавливают дверцу на получившееся отверстие. Дверцу оснащают задвижкой.
  5. Баллон для устойчивости ставят на ножки. Их можно сделать из уголка, обрезков трубы или колесного диска.
    Для удобства переноски по бокам приваривают ручки из прутка.
  6. Ответственная часть печи — распределитель воздуха. Он должен быть достаточно тяжелым, чтобы эффективно прижимать опилки и щепу, выдерживать высокую температуру печи, а также иметь расходящиеся лопасти. Их можно сделать из обрезков уголка. Сам распределитель делают из толстостенной стали — не менее 6 мм. Вырезают круг диаметром на 20-40 мм меньше внутреннего диаметра печи с отверстием в центре. В отверстие устанавливают трубу диаметром 60 мм и высотой больше высоты печки. Через него к камере горения будет поступать воздух. Лопасти наваривают в нижней части диска.
  7. Корпус печки можно своими руками окрасить краской на основе кремнийорганических соединений, предварительно удалив с ее поверхности окалину, ржавчину и загрязнения. Любая другая краска быстро обгорит, так как печка при работе нагревается до высоких температур.
Температура стенок печки из газового баллона может при топке нагреваться до 350 градусов! Чтобы избежать серьезных ожогов, необходимо соблюдать осторожность!

Самодельная печка на опилках «Бубафоня» может быть оснащена водяным контуром. В этом случае ее устанавливают на постоянное место. Обычно же эту печь используют как мобильную: ее можно поставить в теплицу на время заморозка, отопить ей мастерскую или сарай в зимнее время или использовать для обогрева гаража. При соблюдении противопожарных требований «Бубафоня» безопасна и эффективна.

gidpopechkam.ru

Дровяные печи длительного горения с водяным контуром — Тепло Камина

В настоящее время существует большое количество разнообразных печей, работающих на дровах, угле и другом топливе. И среди них наиболее популярными считаются конструкции длительного горения с водяным контуром. Они способны очень быстро прогревать помещение, при этом длительное время не требуется закладка дров. Особенностью отопительных конструкций является нагрев большого количества воды.

Виды печей длительного горения с водяным контуром

Существуют отопительные печи с водяным контуром самых разных форм, мощностей и назначения. Кроме высокой эффективности, такая конструкция должна иметь современный дизайн, подходящий под интерьер дома. Это отличает ее от других отопительных печей длительного горения, устанавливаемых в подвале или котельной, для которых внешний вид не играет существенной роли.

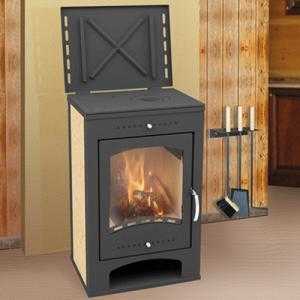

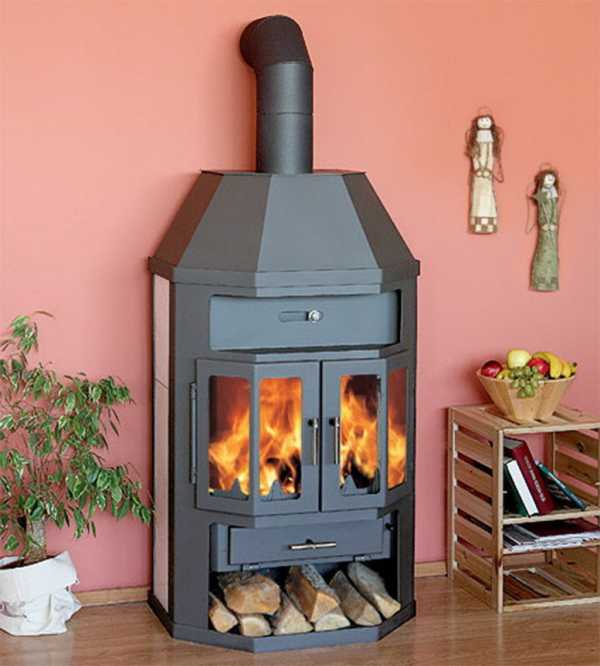

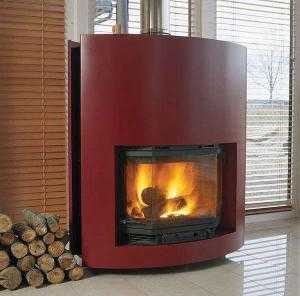

Дровяные печи с водяным контуром часто устанавливаются в комнатах или на кухне, при правильном выборе она становится настоящим украшением помещения. Особенно стильно смотрятся сооружения, дверцы топки у которых изготовлены из огнеупорного стекла. Они могут выглядеть как своеобразный камин с натуральным пламенем в топке.

Отопительные печи с водяным контуром бывают:

  • Металлическими (выполненными из стали или чугуна).
  • Кирпичными.
  • Комбинированными (сочетание металлической топки и кирпичной основы).

По способу сжигания топлива печи с водяным контуром бывают:

  • С обыкновенным способом сжигания топлива.
  • Пиролизные или газогенераторные.

Отопительные печи, в которых применяется обычный способ сжигания дров, имеют большой топливник, куда загружают топливо в большом количестве, и оно горит очень долго.

В газогенераторных конструкциях топливо тоже горит очень долго. Это происходит из-за высокой температуры и нехватке кислорода. Дрова начинают гореть медленно и выделяют горючий газ, который форсункой доставляется в отдельную камеру, где он и сжигается.

Особенности печей с водяным отоплением для дома

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат. В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро. А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Принципы работы дровяных печей с водяным отоплением

Все отопительные дровяные печи работают по одной схеме: в топку закладывают дрова, они очень быстро прогорают, нагревая ее. Стенки конструкции обеспечивают теплом все помещение. Комната быстро нагревается, но температура также падает достаточно быстро, поэтому приходится постоянно подкидывать дрова.

Топливо всегда поджигают снизу. Вверх огонь поднимается очень быстро, в результате также быстро прогорают дрова, оставляя после себя только угли. Чтобы огонь не гас, следует постоянно закидывать топливо.

Печи с водяным отоплением прогревают помещение не только при помощи своего раскаленного корпуса, но и благодаря теплой воде, проходящей по системе отопления.

Теплообменник в конструкциях с водным отоплением устанавливают внутри обогревателя. Обычно теплообменники изготавливают из листовой стали. Она очень популярна за счет простой обработки при изготовлении регистра, основной задачей которого является достижение максимально высокой температуры воды и создание условий для ее нормальной циркуляции.

Вода нагревается при помощи разогретых газов, которые проходят через каналы резервуара нагревания. Отопительные печи с водным отоплением имеют два резервуара. Первый нагревает воду, а второй доводит ее до образования пара.

В современных конструкциях с водным отоплением резервуар для нагревания воды обычно отсутствует. В них уже встроен специальный теплообменник, который нагревает воду в неограниченном количестве. Современные печи могут отапливаться не только дровами, но и древесными гранулами.

Преимущества печей с водяным отоплением

  • Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
  • Небольшие размеры.
  • Простота в эксплуатации и обслуживании.
  • Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
  • Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
  • Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.

Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением

  • Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
  • Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

Заключение

Печи для дома с водяным отоплением очень удобные и относительно недорогие. Они просты в эксплуатации, безопасны, надежны, а на внешний вид они очень красивы. Такая конструкция может качественно обогревать любое помещение в течение длительного времени. Большой ассортимент таких печей позволяет выбрать любую модель на свой вкус, учитывая размеры своей жилплощади.

Источник

kamin-top.ru

принцип работы и основные преимущества

Как работают отопительные печи на дровах

Практически все печи на дровах работают по одному принципу: в топку закладываются дрова, которые достаточно быстро сгорают, нагревая само оборудование, стенки которого отдают это тепло в помещение. В итоге температура в комнату быстро поднимается, но так же и быстро опускается, поэтому необходимо постоянно добавлять топливо.

Обычно топливо начинают поджигать снизу. Огонь быстро поднимается вверх, дрова быстро сгорают и остаются только угли. Поэтому для поддержания пламени приходится постоянно докидывать их. Отличительной особенностью отопительных агрегатов длительного горения является возможность получать тепло длительное время без необходимости постоянной закладки дров в топку. Такие промежутки могут составлять до 20 часов. Достигается это за счет того, что процесс горения идет в обратном направлении, т.е. сверху вниз, а кислород подается ограниченными дозами в определенное место, поэтому тяга уменьшается и топливо сгорает медленнее.

Классификация печей длительного горения

Подобные отопительные приборы бывают нескольких типов: с воздушным и водяным контуром. По назначению они делятся на:

  • Отопительные:
  • Для бани;
  • Варочные;
  • Отопительно-варочные;

Изготавливают печи из стали, чугуна или кирпича. В качестве топлива используют:

  • Древесину;
  • Уголь;
  • Древесные опилки и т.д.

Печи длительного горения с водяным контуром

Одной из наиболее популярных моделей являются дровяные печи с водяным контуром. Изготавливают такие изделия из чугуна или стали и используют как основной источник отопления, так и дополнительный.

Принцип работы таких приборов аналогичен принципу работы твердотопливного котла. Стальной теплообменник с водой находится внутри конструкции, в топке или же в дымоходе. При функционировании печи вода нагревается и передается в радиатор. Таким образом, происходит равномерный обогрев по всему периметру помещения.

Достоинствами таких печей длительного горения являются:

  • Возможность равномерного обогрева одной или нескольких комнат большой площади;
  • Экономичность за счет использования доступного и недорогого топлива;
  • Энергосбережение, поскольку данное оборудование не требует подключения к электроэнергии

Газогенераторные печи на дровах и их особенности

От всех остальных печей газогенераторные отличаются наличием не одной, а двух камер сгорания. Нижняя камера используется в качестве газифицирующего отсека, в который ограничивают доступ кислорода и дрова не горят, а тлеют. Выделяемый в процессе тления газ подается в верхнюю камеру и сгорает уже полностью и нагревает воздух, который через воздуховод выходит в помещение и прогревает его.

Основным достоинством такого оборудования является экономичность, поскольку конструкция такого агрегата позволяет при минимальном потреблении газа, функционировать достаточно длительное время – до 16-18 часов.

Цена такой печи достаточно приемлемая, однако имея определенные навыки, изготовить ее можно и своими руками. Для этого необходимо:

  • Из листового металла сваривается двухкамерный корпус нужного вам размера;
  • К данной конструкции подсоединяется стальная трубка, которая будет служить регулятором воздухопотока;
  • Дополнительно между камерами устанавливают колосниковую решетку, а на входе и выходе – регуляторы мощности и газификатора;
  • К корпусу приваривается теплообменник, состоящий из нижний и верхней трубки для втягивания холодного и отдачи горячего воздуха.
  • Поверхность корпуса обрабатывается огнеупорной краской

Купить готовую печь длительного горения или соорудить ее самостоятельно зависит не только от финансовых возможностей, но и от особенностей ее использования.

ogodom.ru
