как выбрать круглую банную печку на дровах с навесным бачком, фото устройств

Бачок для воды – это неотъемлемая часть бани.

В конструкции банной печи он играет важную роль, потому что с его помощью обогревается помещение и создается вода для мытья нужной температуры.

Большинство банных печей оснащаются бачком для воды.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

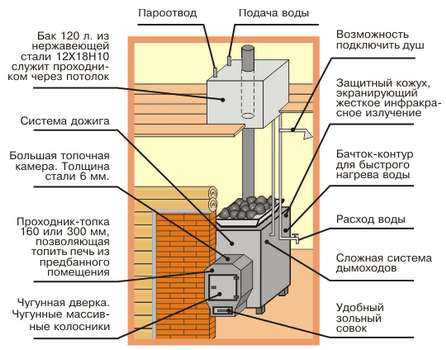

Конструкция банной печи на дровах с баком для воды

Схема банной печки с баком очень простая. Можно сказать, что вода нагревается в приборе сама: хозяин только топит печь и наполняет ёмкости с холодной жидкостью.

Дровяная печка расположена, как правило, в отдельном помещении от парилки. От нее идет дымоход. Рядом находится бачок, который заполняется жидкостью.

Этот бак соединяется парой трубок со вторым бачком, который, скорее всего, будет находиться в другой комнате — там, где непосредственно моются. Дымоход вместе с шибером уходит на крышу.

Вода в бачке на дымоходе нагревается за счет пламени от печи, затем через трубопровод жидкость переходит в ёмкость, расположенную в моечной.

Перед растопкой бани заполняются оба резервуара.

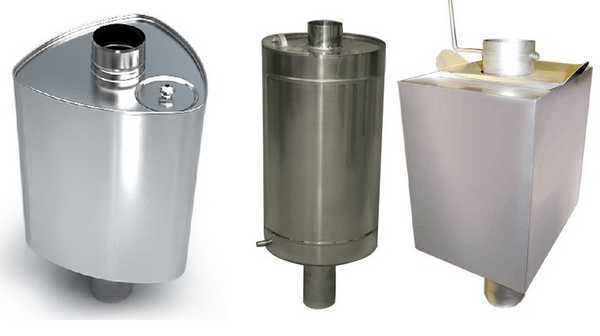

Разновидности баков в печах для бани

Бачки бывают:

выносными;
встроенными в трубу;
навесными.

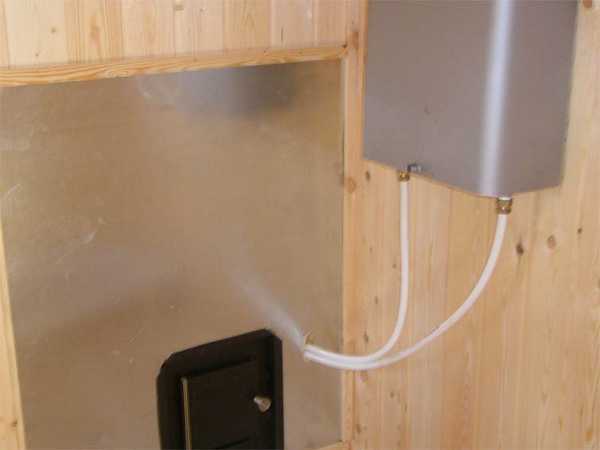

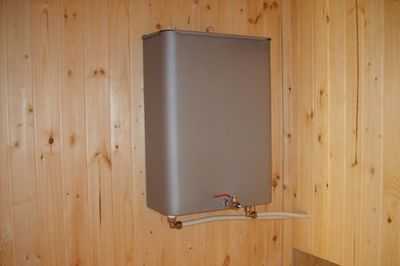

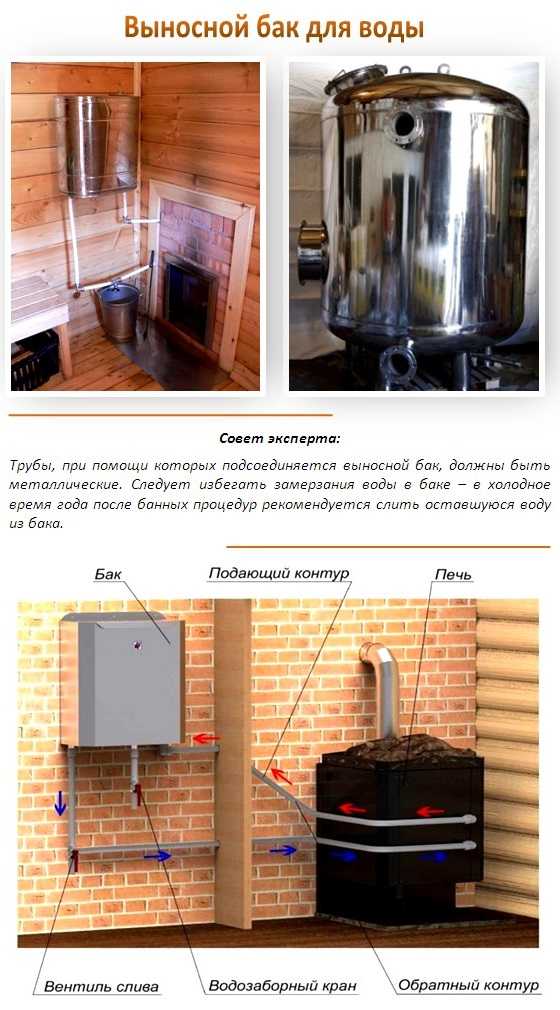

Круглые и прямоугольные выносные конструкции

Лучше установить непосредственно в моечной. Он позволяет доводить жидкость до нужной температуры и обогревать ею нужное помещение.

Данный вариант подходит при создании сухого горячего воздуха в сауне.

Выносной бак изготавливается из нержавеющей стали. Чаще всего он бывает круглой или прямоугольной формы.

Главные его недостатки — сложный монтаж и высокая цена. Зато есть возможность установить в бане душ или батарею для обогрева помещения в зимнее время.

ogon.guru

Печка для бани с баком для воды

В нашей статье вы узнаете про виды и установку этого устройства.

В элементарном варианте, схему подогрева воды с использованием топки банной каменки, можно представить следующим образом:

Топочное отделение размещается таким образом, чтобы выделяемое тепло производило нагрев емкости с водой.
Бак или другая емкость для горячей воды располагается таким образом, чтобы обеспечивать наибольшее удобство пользования и одновременно достаточно быстрый и эффективный нагрев.

Сама конструкция должна быть:

Безопасной.
Надежной.
Легкой в пользовании и обслуживании.

Количество подогретой воды должно обеспечивать максимальное количество посетителей, и в среднем должно равняться 40-50 литров на одного человека.

В зависимости от условий постройки самого банного помещения, условно можно разделить печи с резервуарами для подогрева воды на следующие виды:

Система подогрева в помещении с круглогодичным поддержанием положительной температуры (имеется в виду, что нет необходимости сливать воду с емкости в осенне-зимний период во избежание замерзания).
Конструкция предусматривает временную эксплуатацию в определенный период, при этом, само помещение не всегда планируется отапливать.
Помещение бани имеет подключение к системе водопровода
– наполнение емкости происходит автоматически.
Наполнение бака требует использование мускульной силы ввиду отсутствия водопровода.

Принцип работы

Описание принципа работы такой конструкции можно свести к нескольким видам:

Принцип прямого нагрева – емкость с водой находится непосредственно над топкой, и тепло, выделяемое при сгорании топлива, нагревает жидкость.
Работа, основанная на нагревании воды горячим дымом – бак расположен таким образом на дымоходе, что нагревание происходит от дыма, проходящего по дымоходу.
Использование для нагрева теплообменника, внутри которого циркулирует нагреваемая вода. В таком случае, сам резервуар может располагаться в любом другом месте и даже помещении бани.

Преимущества и недостатки

Для каждого из перечисленных принципов построения нагревательной установки, характерны как положительные, так и сугубо индивидуальные недостатки, которые необходимо учитывать при выборе того или иного проекта к использованию.

В первом варианте расположения нагреваемой емкости непосредственно над топкой печи, положительными факторами будут:

Простое конструктивное решение – такую конструкцию несложно изготовить, она не требует дополнительных соединений и сварных соединений, в качестве бака можно использовать любую толстостенную емкость.
Довольно быстрый и эффективный прогрев воды.

Такое расположение большой емкости требует большего места, что отрицательно сказывается на вариантах расположения печи такой конструкции – как показывает практика, печи с баками на 40-50 литров можно разместить в помещении рядом с парной, а вот при большем объеме, требуется готовить индивидуальный проект размещения или жертвовать эстетической частью или размещать бак в помещении парной.

Во втором варианте, положительный эффект получается:

От возможности расположения нагреваемой емкости в парной или чердачном пространстве.
Возможности утепления бака снаружи слоем теплоизоляционного материала.
При размещении бани на участке без централизованного водопровода, использование выгодного расположения емкости с водой на высоте для устройства душа, без дополнительных инженерных систем.

Неудобства такого варианта могут быть в следующем:

При расположении дымоходной трубы внутри бака, в месте соприкосновения горячего дыма с холодной трубой образуется сажевая пробка, требующая дополнительного внимания и периодической чистки.
Неудобство наполнения бака в помещениях без водопровода.
Сложность контроля температуры нагреваемой воды.

Третий вариант позволяет размещать нагреваемую емкость в любом помещении бани, при этом:

Вариант использования резервуара с теплоизоляционным слоем позволит дольше пользоваться горячей водой.
Прогрев будет осуществляться более эффективно за счет использования эффекта циркуляции нагреваемого теплоносителя.
Размер емкости в данном случае может быть весьма приличным и достигать 400 литров и более.

Вместе с тем, для всех видов конструкций, обязательным требованием являются требования безопасности, среди которых:

Необходимость контроля температуры нагреваемой воды.
Необходимость контроля давления в емкости, установка предохранительного клапана.
Необходимость установки крана слива воды для недопущения замерзания в зимний период.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744084-3";} else{var rtbBlockID="R-A-744084-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Виды и критерии выбора

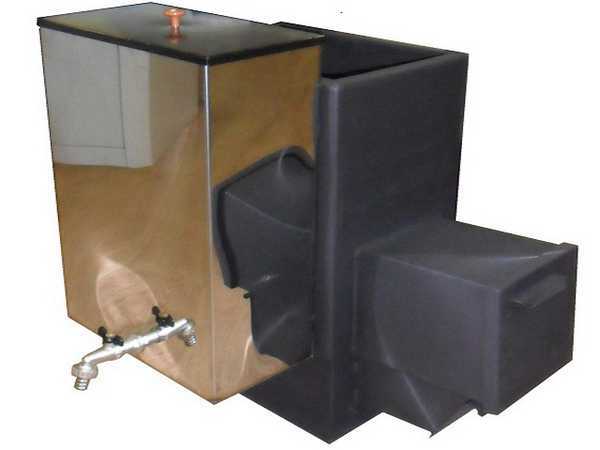

Печь с навесным баком

Наиболее приемлемые и практичные на сегодняшний день виды банных печей с баками для воды можно квалифицировать:

Банные печи с навесными баками для подогрева воды.
Печи с расположением емкости для нагрева на дымоходной трубе.
Выносной вариант расположения бака или печи с раздельным расположением емкости для нагрева.

Все варианты оборудования для бани сегодня без труда можно найти в специализированных магазинах.

Установка таких печей не является слишком тяжелой задачей, в большинстве случаев, достаточно для установки иметь общее представление о процессе монтажа, иметь определенные навыки работы с гаечными ключами и внимательно прочесть инструкцию по монтажу, прилагаемую к оборудованию.

При изучении начального проекта бани, сначала необходимо достаточно точно изучить все плюсы конструкции предлагаемых печей. В пользу того или иного варианта установки, может быть подан не один аргумент, а вот отказ может быть мотивирован одним.

Исходя из этого, следует обратить внимание:

Печь с навесным резервуаром может размещаться внутри парной, таким образом, экономится пространство в других помещения, вода прогревается более эффективно, дольше сохраняет тепло, кроме этого, при расположении бака внутри парной, есть возможность установки дополнительного небольшого по объему резервуара для получения влажного пара для любителей русской бани.
Использование емкости самоварного типа с нагревом воды от тепла дымоходной трубы, позволяет увеличить площадь нагрева и соответственно уменьшить время доведения воды до нужной температуры. Такие баки служат намного дольше и такой резервуар можно устанавливать как в парной, так и на чердаке, а в отдельных случаях размещать и в парилке и на чердаке.

Использование выносного бака позволит сэкономить не только пространство, но и использовать в качестве резервуара различные емкости – бочки, баллоны. К тому же, размер может быть различным – нагрев воды происходит посредством теплообмена, что дает возможность увеличить объем нагреваемой воды.

Кроме того, возможно использование нескольких вариантов установки баков различной емкости на одну печь. Такой вариант позволяет наиболее эффективно использовать тепло, выделяемое топкой печи.

Как сделать своими руками?

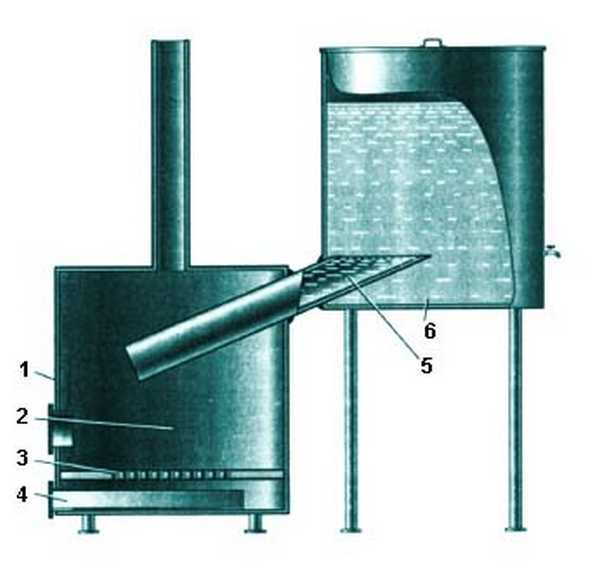

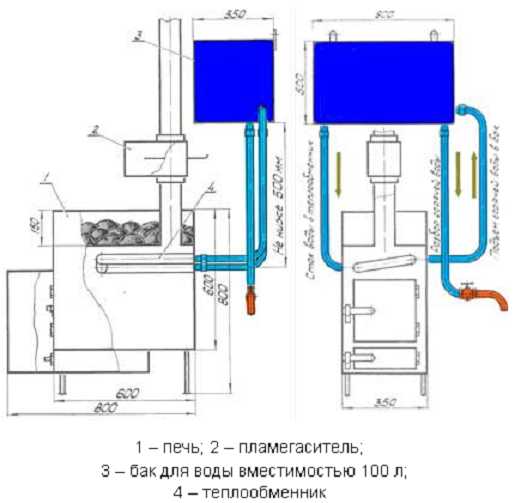

Схема печи для бани с металлическим баком

В большинстве случаев, при самостоятельном изготовлении банных печей с баками для воды, используются готовые чертежи или размерная основа, с ранее смонтированных образцов.

Сам процесс не является сложным и условно может быть разделен на несколько этапов:

Конструкторский этап: выбор варианта, создание эскизного рисунка и расчет материала, в отдельных случаях изготовление модели-прототипа из подручных материалов. Следует заметить, что при строительстве все же проще и дешевле следует сначала сделать саму печь, установить ее и только потом возводить стены.
Практический этап – подбор материала, подгонка частей, соединение, установка.
Завершающий этап – пробная топка и исправление выявленных недостатков.

При изготовлении металлической печи-каменки понадобятся:

инструменты:
сварочный аппарат;
линейка, угольник, чертилка, керн, мел, карандаш;
болгарка и заточными и отрезными кругами;

молоток, напильник, различные зажимы;
средства защиты – очки, маска сварщика, перчатки, костюм сварщика;
расходные материалы – электроды, щетка по металлу, наждачная бумага;

При наличии водопровода, кроме этого, понадобятся:

резьбовые соединения;
краны, задвижки, переходники;
трубки, уголки, сегменты;

Из материалов:

листовое железо – 10 мм;
уголок 60*60;
полоса металлическая различной ширины;
завесы;

Схема сборки

Технологически, процесс изготовления малой печи-каменки с баком для нагрева воды можно представить в виде следующей технологической карты:

На основании готовой модели (а начинающим конструкторам нелишне будет собрать такую модель из картона или ДСП), изготавливается рабочий чертеж.

По размерам рабочего чертежа частей печи, вырезаются готовые детали корпуса.

Собираются и подгоняются по размерам:

топка;
поддувало;
дымоход;
емкость для воды или теплообменник;
соединяются боковины каменки, тыльная часть и лицевая;
устанавливаются колосниковая часть, дверки топки и подувала, провариваются соединительные швы;
устанавливается бак, дымоход, монтируются краны, сгоны, соединительные шланги;
устанавливается решетка для камней;
устанавливается на место и соединяется с дымоходом;
проводится пробная топка, сначала без наполнения емкости водой, а потом с водой;

househill.ru

8 критериев выбора бака для бани на трубу [+ФОТО]

Перед всеми, кто строит свою баню, встает вопрос, а как нагревать воду? Конечно, можно не озадачиваться таким вопросом, поставив просто бочку с водой в парную. Банька топится – вода греется. Так поступали наши предки. Зимой бочку наполняли снегом, а потом мылись талой водичкой.

Но прогресс идет вперед, да и современным снегом в окрестностях мегаполисов не стоит умываться, не та сейчас экология. Разве что в глухой сибирской тайге еще можно набрать чистого снежка.

Какие варианты можно предложить сейчас застройщику, как сделать процесс мытья в бане комфортным и удобным? Об этом и пойдет речь в статье.

Выбор варианта

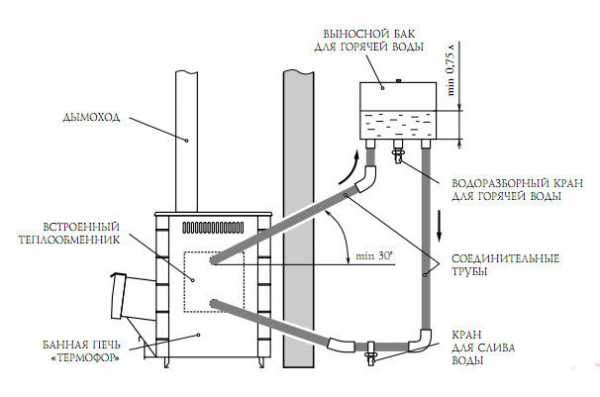

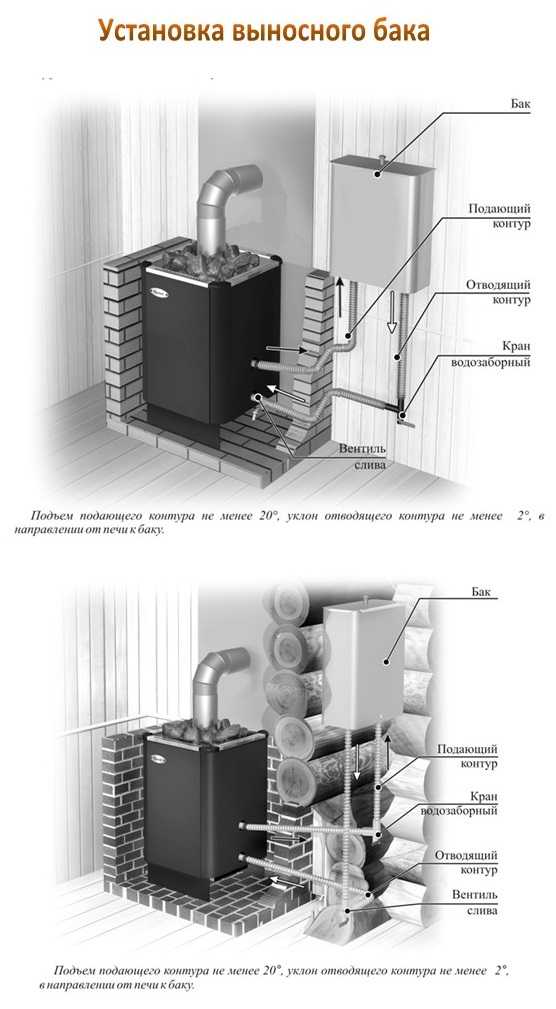

Схема циркуляции воды в выносной конструкции.

Можно, конечно, установить обыкновенный электрический бойлер в помывочном отделении, проведя к нему холодную воду. Но какой смысл тратить электроэнергию, когда вы все равно будете топить баню.

Для обеспечения всех моющихся горячей водичкой, необходимо установить емкость, где эта вода и будет греться. (см. также статью Купель для бани: как сделать самому)

По месту расположения бака

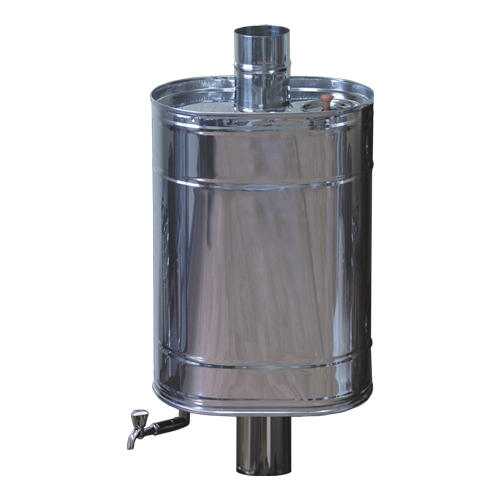

Бак на 80 литров установленный на трубе диаметром 115 мм.

Баки, выпускаемые нашей промышленностью, различаются по месту их будущего расположения. У них у всех есть свои преимущества и недостатки.

Они бывают:

выносные, их можно устанавливать в любом месте, а нагреваться вода в них будет за счет наличия теплообменника в печи, холодная вода из емкости будет опускаться в печной теплообменник, а горячая будет подниматься в бак;
встроенные, когда днище емкости имеет прямой контакт с огнем, а сам бак нижней частью встраивается в печь, в нем делается кран, из которого можно наливать кипяток;
баки на трубу для бани, самый идеальный вариант, так как вода в такой емкости будет долгое время горячей, даже, если уже не топится печь.

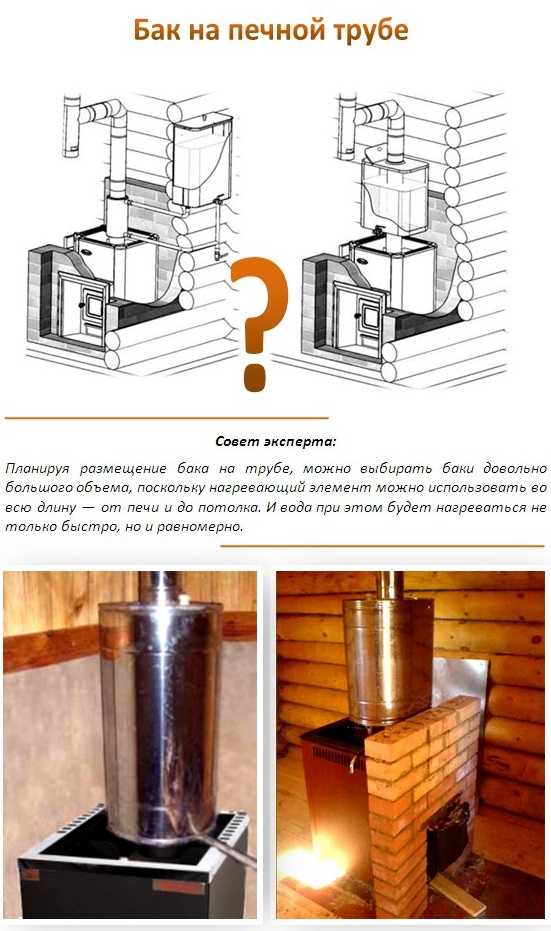

Совет. При выборе варианта бака с размещением на трубе, можно подобрать емкость достаточно большого объема, так как сам нагревающий элемент возможно использовать на всю его длину.
Такая емкость может тянуться от печи бани по трубе до самого потолка, а иногда и выше, захватывая чердачное пространство.

По материалам изготовления

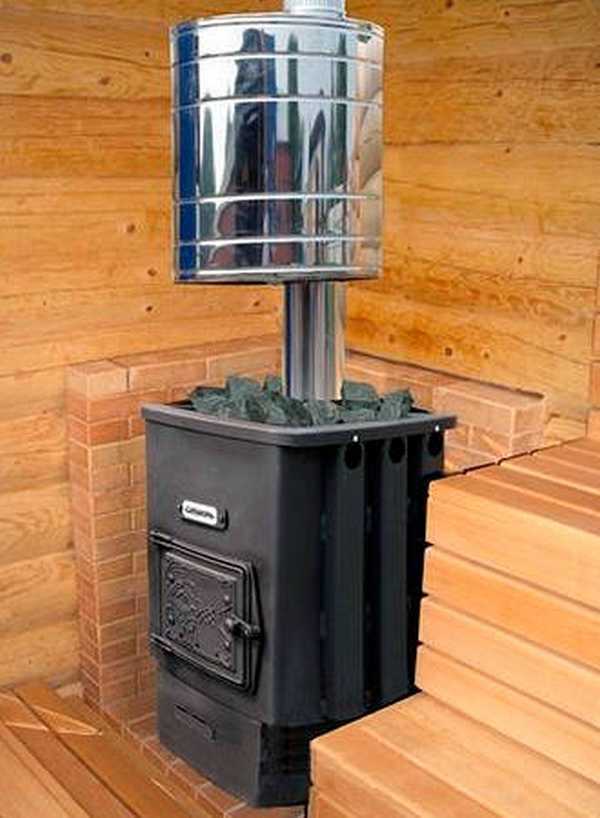

В конструкции данной печи предусмотрен самоварный бак на трубу дымохода, высоту расположения которого над топкой можно регулировать,изменяя скорость нагрева воды.

От того, из какого материала будет изготовлен бак для бани на трубе, зависит многое. Это и скорость нагрева воды, время сохранения воды в теплом состоянии, да и долговечность изделия.

В настоящее время емкости выпускаются из следующих материалов:

чугун, этот материал используется издавна, вода в нем греется долго, дров уходит много, но и остывает вода в нем очень медленно, чугуну не страшна коррозия и высокие температуры, но его недостатком является очень большой вес, что затрудняет его использование;
эмалированные, такие емкости можно использовать в качестве выносной или на трубе, в печь бани этот бак не установишь;
из нержавеющей стали, наиболее популярный сегодня вариант, особенно при установке на трубу, у таких баков прекрасная теплопроводность, низкий коэффициент деформации от температурных перепадов, он прост в уходе и легок.

По объему

Бак для бани на трубе печки.

Считается, что достаточный литраж емкости с горячей водой для помывки в бане одного человека определяется нормой в 10 литров. Для определения, какая вам емкость необходима, предполагаемое количество людей надо умножить на 10 и получим в результате желаемый объем.

Но надо учитывать и следующие факторы:

если печка маломощная, а объем помещения парилки велик, то в большой емкости вода не будет успевать нагреваться;
если бак слишком мал, то вода в нем будет слишком быстро выкипать.

Так что, выбирая необходимый литраж, постарайтесь проанализировать и взвесить всю информацию и остановитесь именно на том варианте, который будет удовлетворять каждому условию.

Достоинства и недостатки самоварных систем

На фото показано устройство самоварного бака на уровне чердака, к нему подведен водопровод с холодной водой.

Бак для бани на трубе называется самоварным. Он является составной частью колена трубы дымохода. Его расположение очень удобно, гораздо быстрее и равномернее, чем при иных расположениях происходит процесс нагрева воды. Сама конструкция получается очень компактной.

К отрицательным моментам самоварных систем можно отнести то, что не очень удобно происходит заполнение бака водой. Но этот вопрос легко решается, если верхняя часть бака находится на чердаке и к ней подведен водопроводный кран.

Важно. Очень опасно допустить просчеты в проектировании объема емкости, так как можно получить в результате очень частое закипание воды.

Материалом для изготовления самоварных емкостей обычно выбирают нержавеющую сталь. Возможность при применении иных материалов возникновения коррозии со временем губительно для нормальной работы бани, потому решение установить емкость из нержавейки – правильное решение.

Кроме всего прочего, высокая теплопроводность нержавейки гарантирует достаточно быстрый прогрев воды в самоварном баке, а прочность этого материала позволяет не бояться деформирования устройства от температурных перепадов.

Безопасность

Эллипсовидный бак самоварного типа на 73 литра.

Сегодня достаточно легко найти среди массы предложений именно такой сосуд для нагрева воды, какой нужен именно вам. Умельцы, конечно, мастерят их из старых бочек своими руками. Но цена готовых вариантов не так высока, а надежность этих систем и долговечность заставляют многих обращаться к сертифицированным изделиям.

Не стоит забывать, что баня является местом повышенной опасности. В ней надо четко соблюдать меры предосторожности при обращении с горячей водой и с огнем. Если четко выполнять условия, которые предусматривает инструкция по эксплуатации топливного бака, то можно избежать непредвиденных ожогов и травм.

Важно. Необходимо помнить, что категорически запрещается топить печь с пустым баком, так как сварные швы от температуры могут разойтись.
Нельзя также оставлять зимой воду в системе, если баня холодная, так как замерзшая вода способна разорвать емкости.

Резюме

В выборе подходящей емкости для горячей воды в бане необходимо руководствоваться целым рядом условий. Выбирая конкретную модель бака на трубу дымохода постарайтесь получить консультацию грамотного специалиста. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Бак для банной печи из нержавейки: как правильно выбрать

Как выбрать бак для нагрева воды в бане. Основные разновидности баков для бань. Основные преимущества и недостатки разновидностей баков для бань. Правильная установка бака в баню.

Издревле баня на Руси ценилась намного больше, нежели просто специальное место для очищения тела. Она собой представляла целый ритуал, который ассоциировался с полным освобождением человека от лишнего духовно и физически. Во многом именно благодаря бане с березовым веником Русь славилась красными девицами и богатырями. Бак с горячей водой, банный жар и пар помогали славянам быть здоровыми и сильными, защищали от многих болезней, бодрила тело и дух.

Содержание статьи

Популярность банных процедур не падает, она лишь увеличивается с каждым годом. Причем это касается всего мира. Ведь, тот человек, который посетил баню, вбирает в себя всю целебную и оздоровительную силу пара, и выходит оттуда с отличным настроением и помолодевшим.

Какая баня без нормальной горячей воды? А чтобы ее нагреть, совсем не надо бойлер, так как есть печь и полноценный огонь в печи. Ну а вода будет греться посредством специального теплообменника.

Однако вначале необходимо определить, какой именно бак для бани будет лучше: выносной, встроенный или на трубу, из какого он будет выполнен материала. В общем, каким именно он быть должен для того, чтобы в момент использования бани его точно не пришлось менять на еще какой-нибудь бак.

Можно, разумеется, найти печи для бани уже с баком, однако что же делать, когда печь есть, но специальной емкости для нагрева – нет? В таком случае можно найти специальные баки для бани на рынке или же сделать их самостоятельно, применив для этого вполне обычный сварочный аппарат.

Бак встроенный, выносной или бак на трубе?

Банные баки бывают различных видов. Наиболее известные — это встроенные, выносные и на трубе. К каждого из них есть свои преимущества и недостатки. Сравнивайте и оценивайте — какой подойдет именно для вашей бани.

Достоинства бака, который встроен в печь

Когда-то давно баки для воды в баню всегда встраивались в печь – таким образом, чтобы вся нижняя часть котла была в верхней части топки – наиболее горячей. Днище бака в таком случае контактирует с печным огнем напрямую. Воду из данной емкости можно либо черпать напрямую, либо выводить через специальный встроенный кран.

Выносной банный бак: основные преимущества и недостатки

Благодаря отличной возможности установить в печь специальный теплообменник, бак к определенному месту можно не привязывать – его вполне можно установить даже в моечной. По всем известным законам физики холодная вода опускаться будет в теплообменник, ну а горячая подниматься назад.

Банный бак на трубе

Разумеется, бывает и такое, что баня используется вовсе не пару часов, а целый день – к примеру, когда моются, но уже прошло время после топки. Тогда самый оптимальный вариант – банный бак на трубе, где вода постоянно будет нагрета до необходимой температуры. Это на трубе, сквозь которую выходит из печи дым – а его температура может достигать 500 градусов. Подобные баки могут быть довольно габаритными, так как нагревательная площадь трубы весьма велика, и вода греться будет равномерно и быстро.

Есть также еще одно преимущество подобной конструкции – в данной бане утечка дыма сквозь трещину в трубе абсолютно невозможно, поскольку бак в таком случае служит полноценным предохранителем.

Сталь, чугун или нержавейка?

От строительного материала, из которого был выполнен бак, зависит очень много – и долговечность самого бака, и скорость нагрева и остывания воды в нем.

Чугун: горячая вода на весь день

Издавна бак в бане делали исключительно из тяжелого чугуна – вода в нем грелась долго, а дров уходило довольно много, зато горячей вода была до вечера и могла мыться весь день вся семья. Вдобавок, чугуну не страшны ни высокие температуры, ни коррозия. А вот его большой недостаток, разумеется, явный.

Баки для бани из нержавейки: долговечные и легкие

Тем не менее, сегодня все более популярным становится бак для бани из нержавеющей стали. От него не надо изолировать влагу, его теплопроводность просто превосходна, а показатель деформации из-за очень резких колебаний температур крайне мал и не идет ни в какое сравнение с качествами черных металлов.

Самые лучшие марки для этих баков — 08X17 (430) и 8-12X18h20 (304), которые применяются еще и для создания посуды. Они абсолютно устойчивы к запредельным температурам, полностью гигиеничны и не поддаются деформации или коррозии.

Такие баки делаются для бани из тонкой и прочной нержавеющей листовой стали, куда устанавливаются для подачи воды специальные шаровые краны. Уход за этими баками крайне прост. Поэтому если вы точно не желаете тратить на уход за баками для воды в баню свое время, смело выбирайте данную разновидность.

Эмалированные баки – подойдут при правильном обращении

Эмалированные баки полностью избавят вас от неприятной ржавчины. Их единственный недостаток – возможные сколы, которые способны привести к коррозии. Правда их можно всегда обработать особой термостойкой краской – если сам бак в печь не будет вставляться.

Схема подогрева: от печи или ТЭНа?

Выгоднее ли печь топить для того, чтобы воду подогреть или в данном плане гораздо эффективнее ТЭН зависит лишь от того, сколько именно человек в будущем будут одновременно париться в бане и насколько быстро необходима будет ему горячая вода для моечной. Например, для одного человека вполне достаточно емкости приблизительно в 50 л, а для всей компании – не меньше 70 л.

Способность бака достаточно быстро прогреваться зависит также и от его стенок – чем толще они, тем дольше он будет греться и весить будет тоже больше. У бака для бани объемом до 50 л — это 0,8-1 мм, у более габаритного – стены тоньше 1,5 мм точно не бывают.

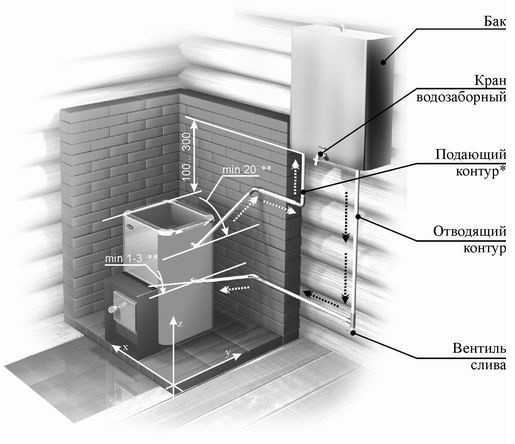

Как установить бак для воды правильно?

Итак, как же грамотно установить в бане бак? Если вода в моечной идти будет из-под крана, под давлением, нужна закрытая система водоснабжения. Самым идеальным вариантом для этого считается печь со змеевиком внутри, к нему подключится бак. Тем не менее, можно реализовать и следующий способ: бак подвешен будет на саму печь. Подойдет для этого простейшая конструкция приблизительно на 50-120 л, которую не трудно сварить самостоятельно. Самый лучший вариант – это бак где-то на 80 л из специального неоцинкованного железа, который приобрести можно в любом специализированном строительном магазине ли же на рынке.

Грамотно подключенный банный бак будет выглядеть в бане так: вода в регистре греется и поднимается в бак, где понемногу остывает и вскоре опускается вниз, в регистр. Именно таким образом возникает циркуляция, а для того, чтобы несколько ее улучшить, делать забор воды лучше из обратки – хотя это и не очень удобно, так как в таком случае придется долго ждать, пока бак нормально нагреется. Зато водой можно пользоваться, как только печь протопится. Однако более продумано и эффективно, если продумана полноценная возможность переключать забор воды с прямого на обратки – это гораздо удобнее. В случае же если вход и выход в бак выполнить снизу, то тогда циркуляция будет осуществляться несколько медленнее.

Очередность выполняемых операций

Бак монтируется в парилке, именно под полками, подключается трубами к змеевику печки.
У бака для стабильной циркуляции верхний отвод соединяется с верхним отводом змеевика, ну а нижний – с нижним. Отвод горячей воды идти будет сверху, а холодной будет идти снизу.
На входе же холодной воды монтируется предохранительный и обратный клапан – он еще называется взрывником.
Устанавливается давление автоматического срабатывания взрывника.

Работать вся данная конструкция будет таким образом: заполненный бак будет греться через змеевик, при потреблении теплой воды он станет автоматически наполняться через подвод холодной воды. По мере нагрева холодной воды, если ее пока что не использовать, данное давление будет постоянно расти, и при достижении своей критической точки автоматически сработает взрывник, который сбросит все давление.

Если сделать все грамотно, то горячая вода в бане тогда будет в количестве, сколько необходимо – и под напором, под каким будет удобно мыться после парилки.

Напоследок следует запомнить, что самое основное при монтаже и использовании бака — это соблюдать все особенности установки, описанные в инструкции для бака. Кроме того, нужно придерживаться мер безопасности при самостоятельном создании бака. При соблюдении инструкций эксплуатации банный бак вам будет служить безупречно и долго.

Видео как выбрать бак для воды

www.allremont59.ru

Банные печи с баком для воды

Самый практичный способ нагревать воду в бане – использовать тепло от печки. Сделать это можно несколькими способами.

Один из самых очевидных и простых – установить на печку или внутрь нее бак с водой. Такие баки называют навесными и встроенными. Бывают еще наставные баки – это какие-то емкости, которые ставят сверху на разогретую печь. Для нагрева воды можно использовать тепло, обычно улетающее в трубу: на дымоотводящую трубу тоже можно навесить бак. И вода будет греться очень эффективно: температура дымохода может достигать 500^оС.

Все эти способы хороши, но они не дают возможности подавать горячую воду в душ. А сегодня мало уже кто представляет себе баню без душа. Такую возможность дают выносные баки для воды. В банной печи устанавливают теплообменник, бак вешают в рядом с печкой или в другом помещении (на чердаке, например), соединяют их между собой трубами, по которым циркулирует вода. Проходя через теплообменник, вода нагревается, попадает в бак, откуда может раздаваться в душ или кран. Несложная система и эффективная.

Первыми появились встроенные баки. Эти емкости устанавливаются или над топкой или сбоку от нее, формы могут быть любой, но чаще встречаются прямоугольные. Толщина стенок (из нержавейки – другие использовать в печи нерационально) в емкостях до 50литров 0,8-1мм, у больших до 1,5мм. Для слива воды предусматриваются краны (обычно шаровые), заливается вода в специальное отверстие. Но встроенные баки не всегда удобны – пустым не оставишь, а кипящая вода – источник «тяжелого» влажного пара, который для парилки не самый лучший. Потому приходится постоянно сливать горячую воду, доливать на ее место холодную. Хлопотно. С навесными произойти может тоже самое, но тут ситуация несколько иная: навесить или снять такой бак достаточно легко. Во всяком случае, можно поставить печь так, чтобы это можно было делать это без особых неудобств.

Навесные баки для воды в баню

Навесной бак представляет собой герметичную емкость с крышкой (съемной или откидной) и краном для слива горячей воды. Крепится он на одну из боковых или на заднюю стенку. Креплением обычно служат металлические крючки. Чаще всего сделаны они из нержавейки так как только нержавейка успешно переносит тяжелые условия длительное время. Можно найти эмалированные баки для воды, но без проблем они служат только до появления сколов и трещин эмали. Эти дефекты на какое-то время можно замазать специальной эмалью, но все равно рано или поздно они проявят себя. Другие способы защиты от коррозии или неприемлемы из-за высоких температур (краска или полимерные покрытия могут сгорать или плавиться) или слишком дороги и в результате их стоимость выше, чем нержавейка, а качественные показатели хуже.

Большая часть производителей предлагает для своих печей навесные баки опционально (за отдельную плату), но никто не мешает сделать такую емкость своими руками. Однако насколько это выгодно, нужно посчитать. Учтите стоимость материала и работы. Если делать будете сами – это одно, а если заказывать у кого-то — нужно считать.

Важно! Качество сварки должно быть очень высоким, а швы герметичными.

Есть очень интересный вариант бака для воды. Его не назовешь навесным. Он, скорее, приставной. На рисунке продемонстрирован принцип нагрева воды в этом варианте. В печь вваривается наклонная запаянная на конце труба. Дугой открытый ее конец помещается в нижней части бака для воды, установленного выше печи. Как происходит нагрев? Холодная вода со дна попадает в наклонную трубу, где нагревается до кипения. Выделяемые при нагреве пузырьки горячего воздуха поднимаются по трубе и попадая в более холодную среду лопаются, перенося, таким образом, значительную часть тепла. Эти же пузырьки стимулируют конвекцию (перемешивание) слоев воды.

Не все любят навесные или встроенные баки: они отбирают часть тепла на обогрев воды, замедляя тем самым подготовку парилки. И процесс этот практически постоянный, ведь чтобы не кипела вода и не шел сырой пар, нужно регулярно сливать горячую и добавлять холодную.

Бак на трубу

Греть воду при помощи тепла от дымохода выгодно по трем причинам:

вы используете тепло, которое раньше просто выводилось на улицу;
процесс нагрева никак не влияет на время подготовки парилки;
медленнее прогорают трубы дымохода: на обогрев уходит большая часть тепла, и режим эксплуатации становится более мягким.

Похожий способ нагрева – от горячего воздуха, проходящего через расположенную в середине трубу – используется в самоварах. Потому такие устройства называют еще баками для воды самоварного типа. В поперечном разрезе геометрия таких емкостей может быть различной: квадратной, прямоугольной, треугольной, круглой, овальной. Выбираете, что больше нравится, или то, что лучше «встанет», легче закрепится и т.п.

При всех своей привлекательности имеет такой способ нагрева воды и недостатки:

Практически не в одном устройстве нет способа проконтролировать уровень воды в баке. Сколько там осталось ее – не понятно. Аналогично дело обстоит и с контролем температуры. Допускать кипения воды нежелательно, если хотите «сухой» пар, а контролировать ее состояние нечем.
Большой бак на трубу монтировать сложно: вес с водой получается в районе 100 кг и больше, и нужно придумывать надежную систему крепления, причем так, чтобы вес приходился не на печь, а на какие-то другие элементы. Исключение – печи с баком на трубу сразу от производителя. В этом случае все рассчитано и предусмотрено.
Если бак располагается не сразу над печкой, заливать воду в него неудобно – заливное отверстие получается высоко.

Душ организовать при таком способе нагрева воды сложно: нужно от крана отбора воды вести шланг в смеситель. Но чтобы обеспечить достаточное количество воды в баке для подогрева, необходимо организовать автоматическое пополнение воды в баке, а это требует наличия системы контроля уровня сложнее, чем в видео. Можно сделать что-то похожее на поплавковую систему в бачке унитаза, но необходимо подобрать материалы, которые переносят высокие температуры.

Более удобны и в монтаже и в использовании баки на трубу, к которым подсоединяется выносной бак. На трубе монтируется небольшая емкость с двумя вваренными трубками для холодной и горячей воды. Рядом устанавливается емкость большего объема, соединенная с этим баком на трубе при помощи труб (металлических, металлопластиковых, гибких шлангов). В систему заливается вода, которая циркулируя по трубам нагревается.

Небольшой бак на трубе называют еще теплообменником или водяной рубашкой. Этот способ лишен практически всех недостатков предыдущего варианта:

Объем бака на трубе небольшой и вес его даже с водой позволяет просто установить его без каких-либо дополнительных поддерживающих конструкций.
Доливать, сливать воду легко – второй бак можно установить как угодно и где угодно, можно подключить его к системе водоснабжения (если есть такая).
Аналогично обстоит дело с контролем уровня – поставьте выносной бак так, чтобы можно было видеть уровень воды или встройте «систему» продемонстрированную в видео выше.

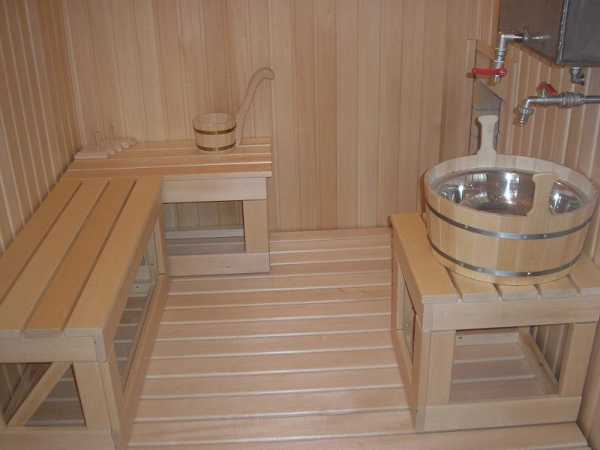

Так как бак находиться может не в парной, а в моченом отделении или даже на чердаке, в предбаннике и т.д., то никакого постороннего пара в парилке нет и можно легко контролировать кондиции воздуха в ней.
Можно организовать подачу воды в душ. Это также сопряжено с определенными трудностями, но реализуется несколько легче, чем в предыдущем варианте.

Выносной бак для воды

Такая система нагрева воды в бане возможна только при использовании печей с теплообменниками. Многие производители банных печей разрабатывают свои печи так, чтобы их можно было устанавливать в топке, они же предлагают уже готовые теплообменники. Печи с теплообменниками есть практически у всех ведущих отечественных производителей:

Везувий
Вулкан
Термофор
Ермак
Теклар
Теплодар
Жара
Варвара
Ферингер

Если вы собираетесь покупать готовую печь, рациональнее будет купить теплообменник того же производителя: он рассчитывался на эту систему и работать должен хорошо. Не возникнет проблем с подключением теплообменника к банной печи: предусмотрены выводы из печи, снабженные кранами. К ним подсоединяете трубы и выносной бак.

Имеют печи с теплообменниками особенности использования:

Заполнять систему водой нужно в холодном виде. Если в раскаленную печь заливать холодную воду, в теплообменнике возникает большая разница в температурах, что приводит к разной величине температурных расширений и его может разорвать.
Соединяя теплообменник с баком для воды и выбирая место для их установки помните, что для нормальной циркуляции воды длина труб не должна превышать 3 метра. Этой длины достаточно для установки бака за стенкой в соседнем помещении. Если вас такой вариант не устраивает, нужно будет встроить насос, который будет обеспечивать требуемую скорость движения воды.

Подключение выносного бака и теплообменника

Использовать для соединения теплообменника и бака можно любые трубы, которые могут выдерживать высокие температуры. Например, на полметра от печи можно поставить металлические (желательно нержавейку или медь), а от них через фитинги уже можно ставить или металлопластиковые для горячей воды или, может, оплетку. Места соединения патрубков, выходящих из печи, уплотняйте специальной подмоткой, которая применяется для высокотемпературных агрегатов (тангитом), прокладки желательно заменить на самодельные из паронита.

Диаметр труб: обычно берут 3/4 дюйма или дюймовые. Меньше не рекомендуется, так как из-за большого сопротивления может слишком медленно двигаться вода, из-за чего будет плохо греться в выносном баке, а в теплообменнике будет кипеть. При подключении не забывайте все горизонтальные участки делать с небольшим уклоном в сторону печи. Это также способствует улучшению циркуляции.

Также для более активного движения воды в системе желательно выносной бак поднимать выше уровня печи. Чем больше перепад высот, тем больше разница в давлении и скорость, с которой жидкость будет циркулировать в системе.

Конечно, можно попытаться сэкономить и изготовить теплообменник своими руками, но при этом нужно будет учесть достаточно большое количество нюансов.

И напоследок, посмотрите видео и хорошо подумайте, нужен ли вам бак для воды, или лучше поставить бойлер.

season-teplo.ru

Выносной бак для горячей воды в баню

Бак для горячей воды в баню – как выбрать?

Все прекрасно понимают значимость горячей воды в бане. Без нее и не помыться и на каменку не поддать. Технологичным решением будет установка бойлера для нагрева. Но зачем занимать лишнюю площадь, к примеру, в небольшой бане, если можно организовать нагрев воды в обычном баке, посредством печного отопления? И всего-то нужно правильно выбрать для этого емкость.

Виды баков по вместимости

Для начала заметим, что все баки отличаются по форме и вместимости. И прежде чем отдать предпочтение красивой блестящей форме, вначале определитесь с основными параметрами. На выбор емкости по литражу, влияние оказывает общее число человек, которые будут единовременно мыться в бане. В среднем для двух людей на одну помывку нужно до 40 литров воды, с учетом замачивания веников и подачи на камни. От этих цифр нетрудно рассчитать показатели воды на помывку четверых людей. В продаже можно встретить накопители для холодной воды и баки для горячей, вместимостью от 50 до 100 литров. Рекомендуется приобретать их с запасом, чтобы не было недостатка, да и кипящая вода в полупустом баке – момент неприятный.

Конструктивные варианты

С размерами понятно. Теперь поговорим о способе нагрева воды. Он зависит от конструктивных особенностей емкостей и способа их расположения. Из основных вариантов выделяются следующие виды:

классические баки, встроенные в печь;
емкости на трубе;
выносные баки.

Встроенные емкости

Первый вариант, считается классикой. Емкость располагается сбоку или над печкой. Отопление происходит по мере нагревания, а для слива на баке есть шаровой кран. С одной стороны, они достаточно удобны, не требуют дополнительных работ по выведению труб или обустройству мест для крепления. Но печи с такими баками, отличаются большими габаритами, и в некоторых банях, не выделяющихся размерами, их установка будет сопряжена с потерей драгоценных метров. В таких случаях, необходимо выбирать печь для бани. с баком, расположенным сверху. В таком исполнении он не будет загромождать проход.

Баки на трубе

Более современный вариант. Бак располагается на дымовой трубе, и нагревание происходит за счет кинетической энергии создаваемой на выходе. Вода быстро набирает температуру, но и результат закипания в таких системах выше, что доставляет небольшой дискомфорт. Для снижения зависимости от этого, приобретать конструкции лучше с баками высокой конструкции. Объем достигается за счет увеличения подъема, а не ширины емкости. Это оберегает стратегический запас от перегрева, обеспечивая постоянное присутствие горячей воды, а не кипяченой. Водоотвод делается отдельно, путем вывода труб от бака на стену.

Выносные конструкции

Такие баки чаще используются в саунах, когда необходима сухая температура воздуха в парной. Но если есть возможность и место в подсобке, то выносная конструкция будет очень кстати и в обычной бане. Бак располагается в моечном отделении, а как раз там и нужна горячая вода. Установить такую емкость можно на любой печи, но самый простой вариант будет монтаж выносной конструкции к печи-каменке. Нагреваться вода будет за счет конвекции горячего воздуха.

Из чего должен быть бак?

Конечно, самый распространенный во всех проявлениях вариант – нержавеющая сталь. Этому есть несколько неоспоримых доказательств: они не подвержены коррозии, вода в них быстрее прогревается, а за счет особых свойств металла, медленнее остывает. Нержавейка не деформируется от высоких температур, имеет небольшой вес и всегда выглядит привлекательно, дополняя оформление внутреннего пространства.

В целях экономии, многие по сей день используют металлические баки. Но они непрактичны ни с эстетической стороны, ни с практической точки зрения. И если неприглядный вид можно скрыть за кирпичной кладкой, то от ржавчины, проявляющейся с годами внутри емкости, справится невозможно. Да и постоянный нагрев, деформирует металл. И если людей, у кого такие баки стоят относительно давно, еще можно понять, то нельзя уяснить сложность мышления тех, кто ставит металлические баки в новой построенной бане. Мало того, многие даже не пытаются скрыть их перегородками. оставляя снаружи на общее обозрение.

Немного лучше металлических емкостей эмалированные баки. Специальная обработка не располагает к коррозии и вода долго в них остается чистой. Но они неустойчивы к механическим воздействиям. Даже слегка задев поверхность металлическим ковшиком, можно отколоть покрытие и металл в этом месте начнет ржаветь. Остановить этот процесс практически невозможно, никакими средствами.

Можно найти в продаже и чугунные баки. Толстый металл, имеющий определенную структуру, не ржавеет, но в нем долго прогревается вода, но также медленно и остывает. Чугунные баки тяжелы, на небольшую печь их лучше не ставить, а располагать сбоку.

Выбирать бак, кроме вместимости нужно и по конструктивным особенностям. Обычные нержавеющие емкости, работающие от нагрева печи, производятся, прямоугольной формы, квадратной и полукруглой. В зависимости от свободного пространства и с учетом того будет ли заливаться фундамент под печь и выбирается тип бака. Также, не забывайте про свободную площадь. Располагать их нужно таким образом, чтобы они не стесняли пространство. Чтобы при помывке вы не ошпарились, случайно прикоснувшись к нему.

В зимнее время, по окончании помывки, баки опустошают полностью. Замерзнув, вода разорвет любой металл. Не топите печи с пустым баком. Высокая температура, деформирует емкость, а с эмалированной поверхности отслоится вся защита.

Баки в баню: особенности, разновидности и правильная установка

Издревле баня на Руси ценилась намного больше, нежели просто специальное место для очищения тела. Она собой представляла целый ритуал, который ассоциировался с полным освобождением человека от лишнего духовно и физически. Во многом именно благодаря бане с березовым веником Русь славилась красными девицами и богатырями. Баня помогала славянам быть здоровыми и сильными, защищала от многих болезней, бодрила тело и дух.

Какая баня без нормальной горячей воды. А чтобы ее нагреть, совсем не надо бойлер, так как есть печь и полноценный огонь в печи. Ну а вода будет греться посредством специального теплообменника.
