Печь из трубы для бани: вертикальная и горизонтальная

Хотите узнать простой и бюджетный способ сооружения печи для бани своими руками? Для этого вам понадобится всего лишь отрезок широкой трубы из нержавеющей стали либо другого вида металла.

Самодельная печь из трубы представляет собой довольно экономичный вариант оборудования, предназначенного для обогрева бани. За короткое время изготавливается прочное и долговечное устройство, каменка и топка которого созданы из одной части металлопрокатного изделия, а водяной бак – из другой. Если изготавливать печь из трубы для бани своими руками, то трудовые и временные затраты на сварку будут минимальными. Чего не скажешь о соединении деталей агрегата, сооружающегося из листового металла. В то же время отмечается и отличный уровень функционирования печи из трубы за счет высокой герметичности корпуса, благодаря чему обеспечивается полная безопасность людей, находящихся в бане. При установке такого устройства не нужно заботиться о сооружении специальных ограждений. Сам же процесс изготовления конструкции занимает буквально несколько часов.

Печь из трубы для бани изготавливается в двух вариантах: в горизонтальном либо вертикальном положении. Изначально проверяется прочность металлопрокатного изделия и отсутствие каких-либо повреждений, вызванных появлением коррозии. Это может произойти, если труба длительное время находилась на открытом воздухе. При обнаружении проблемных зон требуется выполнить усиление приваренными металлическими заплатками. На месте коррозионных разрушений можно сделать отверстия, способствующие функционированию печи.

Преимущества и недостатки

Положительные и отрицательные качества присущи практически любому предмету, изготовленному самостоятельно. Не входит в разряд исключений и банное оборудование. Среди преимуществ этого устройства необходимо отметить следующие качества:

• отличная возможность транспортировки;
• длительный срок службы;
• термостойкость;
• применение любого вида топлива;
• быстрый прогрев парилки;
• простота и удобство пользования.

Имеющиеся в самодельной печи некоторые недостатки не смогут затмить вышеперечисленные достоинства. Однако отметим и их:

• теплый воздух, исходящий от металлического очага, неравномерно распределяется по парилке, что особенно заметно в больших помещениях, которые требуют установки нескольких печей такого типа;
• быстрое нагревание и остывание конструкции для бани из металла приводит к тому, что возникает постоянная необходимость в подбрасывании топлива, что увеличивает его расход.

Особенности установки печей для бани из трубы

Для подобных устройств следует предусмотреть сооружение фундамента. При создании самой печи должны отсутствовать какие-либо зазоры и щели. Все должно быть абсолютно герметичным. Деревянные стены можно обезопасить от возгорания с помощью специальных антисептических средств либо сделать на них обшивку из металлических листов. Возле конструкции запрещено размещать легковоспламеняющиеся предметы из пластика, ткани или дерева.

Обустройство зольника в печи из трубы должно осуществляться на высоте 15 см от поверхности пола, обшитого металлическим листом. От верхней плоскости самодельного устройства до потолка следует соблюдать расстояние более полуметра. Печку можно установить при входе в парилку с предбанника. Температура обогрева помещения под самым потолком должна соответствовать показателю 80 °C и более, а снизу парилки – 45 °C. Хорошо разогретые камни обеспечат достаточное количество пара при обильном поливе водой.

Равномерное сжигание твердого топлива, отличная герметичность дымохода и топки, а также высокий коэффициент полезного действия – это те качества, которыми должно обладать устройство, выполненное из элементов металлопрокатного изделия.

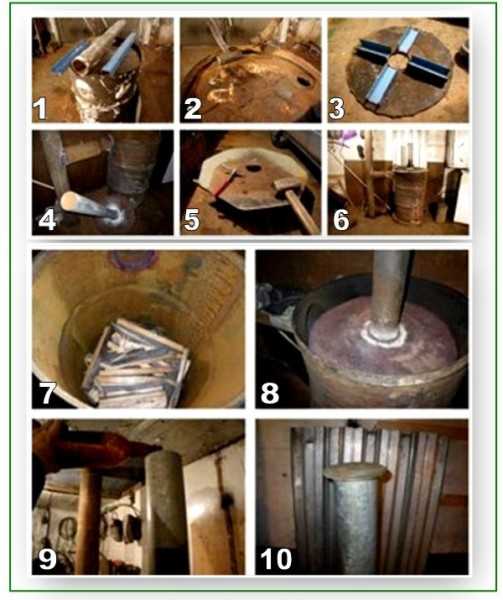

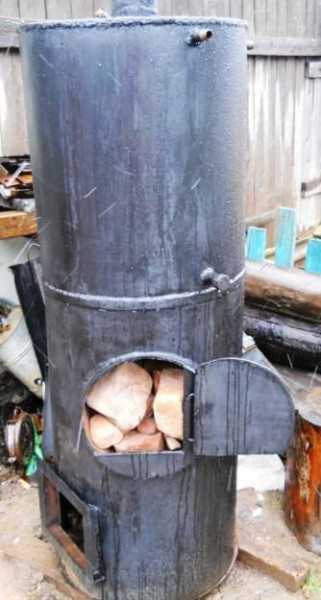

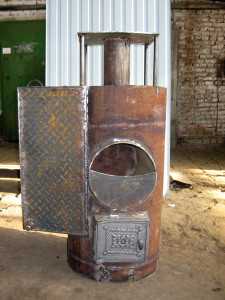

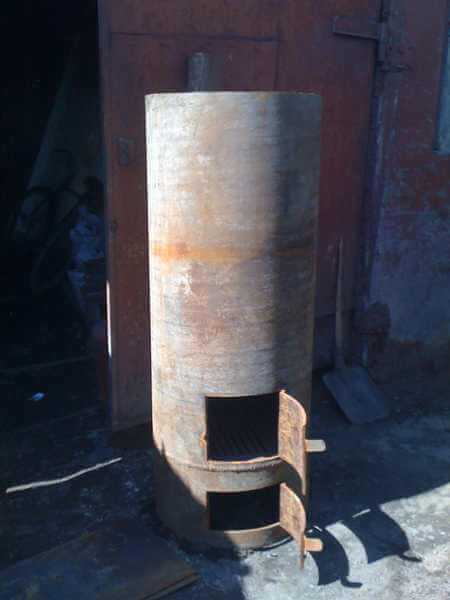

Вертикальная печь для бани

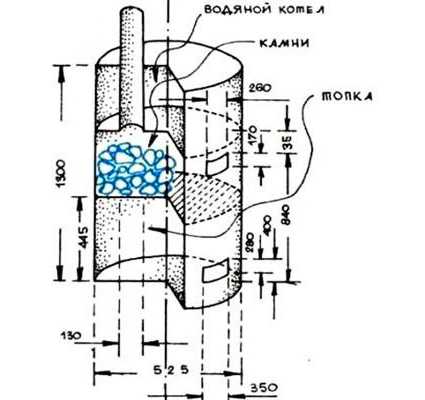

Советуем использовать два отрезка трубы длиной 0,5 м и 1 м. Этих кусков металлопроката вполне достаточно, чтобы сделать надежное отопительное устройство для бани. Этапы сооружения печи выглядят следующим образом:

1. Строится фундамент, ширина которого на полметра больше, чем диаметр трубы. Сверху на основание укладывается армированный слой, состоящий из металлических прутьев, и делается бетонная стяжка. Фундамент выстраивается толщиной более 20 см. После того как строительный материал полностью застынет, на пол укладывается тротуарная плитка или обычный кирпич.
2. Основанием для печи послужит длинный отрезок трубы. Чтобы устройство стояло прочно и надежно, нижний край изделия следует выровнять. Формируется вырез поддувала размером 5х20 см. Эта часть печи будет служить в качестве зольника.
3. Сверху поддувала в трубу вваривается дно топливника. С этой целью берется лист металла, толщина которого должна быть не менее 12 мм. На нем вырезается круг с диаметром, равным соответствующему параметру трубы. По центру готовой детали делается вырез для установки колосника, который можно смастерить своими руками или приобрести в магазине. При самостоятельном изготовлении изделия на подготовленный в круге вырез наваривается решетка из стальных прутков. Зазоры между ними должны быть равны их сечению.
4. На расстоянии 5 см от дна топливника формируется вырез для подачи топлива. Дверца для него закрепляется с помощью петель.
5. Отсекатель, который будет выполнять роль верхней части топки, изготавливается из металлического прямоугольника со срезанными углами. Подготовленная деталь вводится в трубу и там приваривается за края срезов. Таким образом, величина зазоров позволит дыму беспрепятственно выходить из топки и циркулировать вдоль стенок печи, способствуя их нагреванию.
6. На 8 см выше установленного отсекателя приваривается решетка, изготовленная из прутков ранее. Диаметр заготовки должен быть примерно 15 см. Она будет служить в качестве дна каменки. Дверца для нее аналогична створке топки. Для удобства использования решетка размещается со стороны парилки.
7. Сверху каменка заваривается металлом, в котором проделано отверстие для установки дымовой трубы. При условии пользования съемным баком для воды поверху каменки привариваются ограничители, способствующие лучшей устойчивости резервуара.
8. Обрезок трубы можно использовать также для изготовления стационарного водяного бака. При этом размер его нижней плоскости должен соответствовать аналогичным параметрам верха каменки. По центру бака к его дну приваривается труба, верхний обрез которой должен быть на 25 см выше краев емкости. Для бака изготавливается крышка в виде двух полуокружностей. Чуть выше дна изделия врезается кран, емкость приваривается к верху каменки.

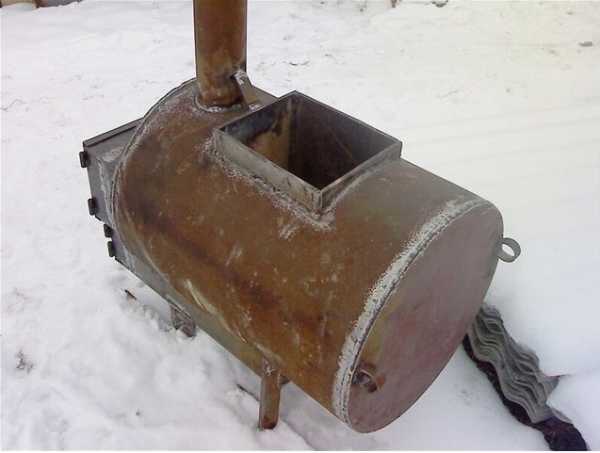

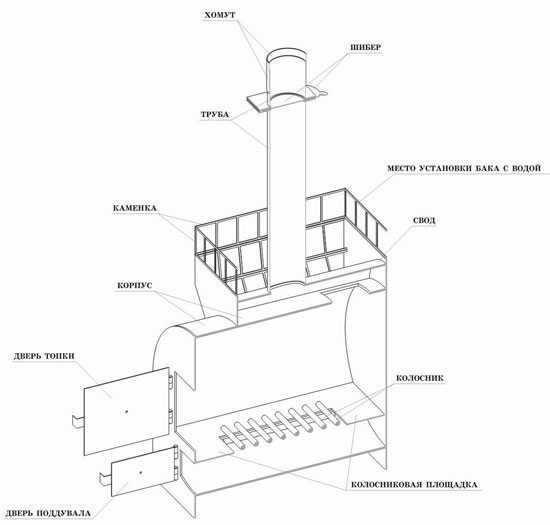

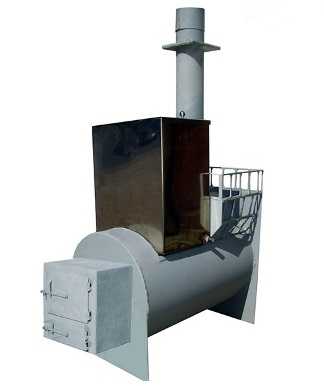

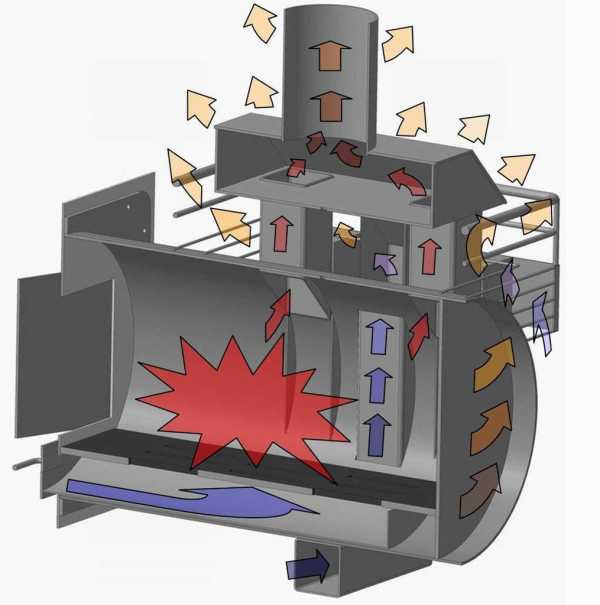

Горизонтальная печь для бани из трубы

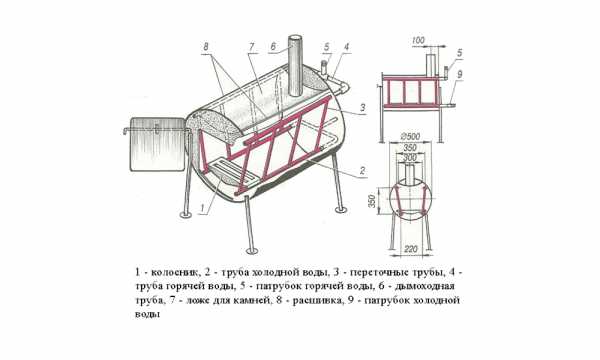

Для такой конструкции характерным является наличие навесного бака и внешней каменки. К особенностям устройства следует отнести компактность и увеличенную глубину топки, что способствует быстрому прогреву бани. Печь можно установить так, чтобы дверца устройства для сжигания топлива выходила в смежную с парилкой комнату. Процесс изготовления горизонтально стоящей печи состоит из следующих этапов:

1. От металлической трубы диаметром 50 см отрезается заготовка длиной 80 см с дальнейшим выравниванием обрезов.
2. Для создания колосниковой площадки берется лист металла толщиной 12 мм и вырезается деталь прямоугольной формы размером 40х80 см. По центру заготовки делается проем, на который приваривается покупной колосник либо самодельная решетка из арматурных прутков.
3. Колосниковая площадка вваривается в трубу, сварной шов которой должен располагаться под установленной деталью. Это вызвано тем, что область сварки чаще всего является самым уязвимым местом, способным быстро прогореть под воздействием сильного огня.
4. Для выполнения фасада печи используется металлический лист, из которого вырезается деталь прямоугольной формы с односторонним закруглением. В заготовленной фасадной части размером 60х70 см делаются два проема для установки поддувальной и топочной дверец.
5. Тыльную сторону печи будет представлять лист металла размером 70х90 см. Обрезая верх прямоугольника, не нужно делать закругление, поскольку углы будут служить в качестве ограничителей для каменки.
6. Выполняется сварка фасадной и тыльной частей к корпусу устройства, а также переднего ограничителя каменки. Этот прибор представляет собой деталь, верхние контуры которой повторяют выступающие очертания задней стенки, а нижние – обтекаемые формы конструкции печи.
7. В той части корпуса, где следует устанавливать дымовую трубу, делается квадратное отверстие размером 15 см. Сверху него из металлического листа формируется свод с проемом для выхода дыма. Между образованным ранее отверстием и проемом должно сохраняться расстояние 15 см ближе к передней части корпуса печи. Такой излом нужен для полного дожигания топлива и отсечения пламени.
8. Проем свода, выполняющего роль дна каменки, увенчивают дымовой трубой. Объем отсека для камней можно увеличить на 15-20 см с помощью наваривания прочной металлической решетки.
9. Проемы, отведенные для топки и поддувала, оснащаются дверцами. Окончательная обработка печи подразумевает шлифовку устройства для удаления окалин и ржавых пятен. Для придания самодельному отопительному прибору большей эстетичности используют полимерную термостойкую краску. Чтобы убрать неприятный запах, сопутствующий процессу запекания вещества, печку следует протопить до установки в банное помещение.
10. Для монтажа печи потребуется бетонное основание либо однослойная кирпичная кладка. Можно также использовать тротуарную плитку и керамогранит. При соблюдении противопожарных правил, предполагающих обустройство огнеупорной изоляции, дымовая труба выводится наружу через потолок и крышу бани.
11. К задней части печи приваривается полка, на которую устанавливается водяной бак. Каменка заполняется камнями.

Часто допускаемые ошибки

Чтобы пресечь быстрое выдувание тепла из печи, в процессе изготовления нужно предусмотреть оснащение дымовой трубы задвижкой.

При скоплении большого количества сажи может случиться ее возгорание. Этого получится избежать, если оборудовать горизонтально стоящий агрегат дожигателем. В определенном месте стенки трубы проделываются два отверстия, в которые вставляются металлические трубочки с загибом в сторону трубы. Это необходимо для предотвращения образования копоти. Соответственно, в топку будет попадать больше кислорода, способствующему полному догоранию топлива и образованию меньшего количества сажи.

Итог

Таким образом, если иметь перед собой чертеж печи для бани из трубы, а также все необходимые инструменты и материалы, то процесс сборки не составит особого труда. Готовая печь из металла будет радовать вас на протяжении долгого времени. С легким паром!

Похожие статьи:

pechnoedelo.com

Металлическая печь для бани из трубы своими руками: вертикальные и горизонтальные, чертежи

Если при обустройстве бани ваш выбор остановился на металлической печи, то проще всего пойти в магазин или на рынок и приобрести себе подходящий отопитель. Проще, но никак не дешевле, даже самая простецкая модель обойдется в кругленькую сумму. Человеку, владеющему навыками слесаря и сварщика, зачастую нет смысла тратить деньги на заводские изделия. Он может изготовить обогреватель самостоятельно из доступного материала, например, печь для бани из трубы. Данная тема интересует многих домовладельцев, поэтому мы раскроем ее как можно шире и предложим способы изготовления подобных печей.

Банная печь из трубы – что в ней хорошего?

Не растекаясь мыслью по древу, сразу же перечислим все конкретные преимущества самодельной железной печки, изготавливаемой из трубы:



• стоимость: как говорят математики, цена самодельного отопителя стремится к нулю и зависит от наличия у вас тех или иных материалов. Но даже если вам придется все их купить, а сварочные работы заказать мастеру, то изделие все равно обойдется вдвое дешевле, нежели заводская печь из магазина;
• простота изготовления своими руками: по сути, труба с толстыми стенками – это уже готовый корпус обогревателя;
• цилиндрическая форма топки с точки зрения теории горения считается оптимальной;
• размеры, конфигурация, срок службы, — все это в ваших руках. Хотите вечную печку – возьмите трубу со стенкой 10 мм, желаете сжигать в ней метровые поленья – пожалуйста, сделайте топку соответствующего размера.

Совет. Если вы взялись за изготовление банной печки впервые, то желательно за основу взять готовый чертеж, по которому уже делались рабочие экземпляры, либо сварить отопитель по существующему образцу. Таких в интернете – огромное количество.

По большому счету, самодельные металлические печи для бани бывают 2 видов – вертикальные и горизонтальные. Первые занимают меньше места, но для них придется готовить дрова короче, да и подкладывать их чаще. Горизонтально расположенная труба позволяет загружать в топливник больше длинных поленьев, благодаря чему увеличится время горения. Что касается КПД, то от ориентации трубы он практически не зависит. В качестве информации для справки можно отметить, что КПД подобных агрегатов не превышает 50%.

Вертикальная печь

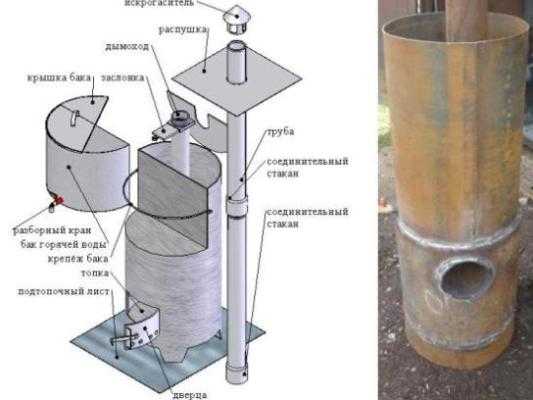

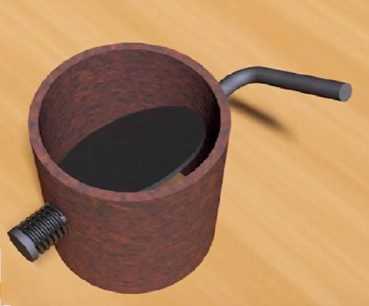

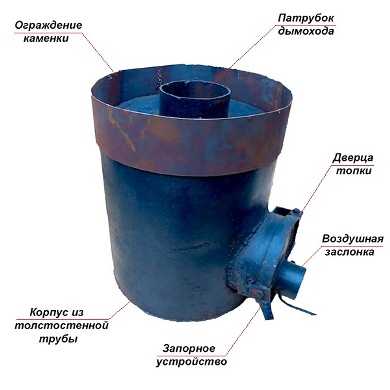

Простейшая печка, выполненная из трубы, изображена ниже на рисунке. Она отличается малыми размерами, не имеет зольника и устанавливается без всякого фундамента прямо на пол. Надо лишь подложить асбест и лист кровельного железа, а также присоединить дымоход. Обогревателя хватит для парной объемом до 15 м3.

Как видно на схеме, для изготовления этой мини-печки взяты обрезки труб различного диаметра и листовой металл. Конструкция проста, да не очень, поскольку здесь на дверце присутствует узел регулирования воздуха с заслонкой, о нем будет сказано ниже. Итак, чтобы сварить печь из трубы, понадобится:

• отрезок трубы Ø 426 мм, толщина стенки – по желанию, но не менее 5 мм;
• такой же толщины лист металла для дна и крышки;
• короткие отрезки труб диаметрами 76, 159 и 219 мм;
• листовая сталь толщиной 2 мм;
•  любой металлопрокат для ножек.

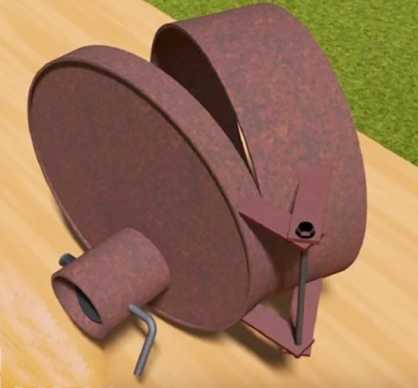

Из толстого металла вырезают 2 круга, в одном из них делают отверстие диаметром 150 мм, после чего приваривают к трубе в качестве дна и крышки. К последней посередине приваривается патрубок дымохода Ø159 мм. Затем в нижней части корпуса надо вырезать проем для будущей дверцы Ø210 мм и приварить к нему соответствующий патрубок. Далее, изготавливается самый сложный узел, которым оснащена наша печка для бани, — дверца с заслонкой. Ее конструкция показана ниже на рисунке:

Примечание. Конечно, можно просто вырезанный кусок металла приладить на петли в качестве дверцы, предварительно установив на нее ручку и устройство регулирования воздуха, так было бы еще проще. Но мы следуем задумке автора и рассказываем о его конструкции, все остальное – в ваших руках.

Дверцу, что предусматривает данная конструкция металлической печи, изготавливают из отрезка Ø219 мм, приварив к ней крышку из листовой стали, а затем петли и запорное устройство. Регулятор воздуха делается из трубы Ø76 мм очень просто: из тонкого металла под размер внутреннего сечения вырезается заслонка и приваривается к проволоке Ø6 мм, пропущенной сквозь патрубок. С обратной стороны поворотный механизм подпружинен и зафиксирован приваренной гайкой, как изображено на рисунке:

Ну и в конце из тонкого листа выполняется ограждение каменки. Не придумывая никаких сложных креплений, это ограждение делается такого размера, чтобы его с пристукиванием насаживать на цилиндрический корпус печки. На этом все, можно ее устанавливать и накладывать камни.

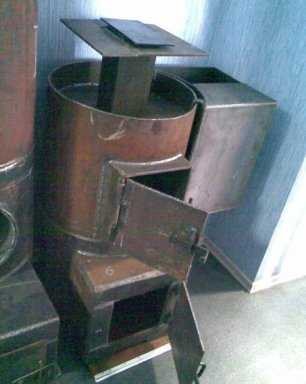

Печь с внутренней каменкой и баком для воды

Несколько сложнее изготовление и чертежи для металлической печи с закрытой каменкой и подогревом воды на помывку. Принцип работы отопителя таков: дрова в топливнике сгорают на колосниковой решетке, дымовые газы омывают каменку закрытого типа и нагревают ее, после чего отдают теплоту баку с водой, протекая по газоходной трубе.

Ее участок находится внутри бака, за счет чего и происходит подогрев воды, затем продукты горения отводятся в дымоход. Чертеж с размерами и схему печи можно увидеть на рисунках:

Чтобы изготовить металлическую печь, потребуются следующие материалы:

• труба толстостенная Ø530 мм длиной 1.5 м;
• труба Ø159 х 3 мм длиной 1 м;

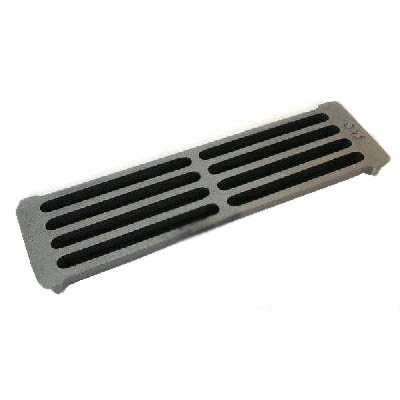

• колосниковая решетка из стали либо прутки Ø10—12 мм для ее изготовления;
• листовая сталь не менее толщины стенки трубы;
• самодельные петли на дверцы – 4 комплекта.

Работа начинается с того, что в будущем корпусе печи аккуратно вырезаются проемы для дверок. При этом куски металла должны оставаться целыми, к ним надо приварить петли, рукоятки и запоры, а потом установить в качестве дверец. Потом в соответствии с чертежом банная печь из трубы должна разделиться внутри на 4 отсека, разделенные перегородками. Получается, что из листового металла надо изготовить 5 круглых перегородок, причем 2 из них будут днищем и крышкой агрегата и вырезаются по наружному диаметру трубы.

Остальные перегородки – это колосниковая решетка, поддон для камней и днище бака, их надо изготовить по внутреннему диаметру корпуса. Каждую из этих деталей обрабатывают в соответствии с ее назначением и приваривают на место, начиная с внутренних перегородок. Не забудьте сделать отверстие для дымоходной трубы и все герметично и качественно обварить.

Совет. Данная самодельная печь может и не иметь колосников, днище тогда будет дном топки, но решение по изменению конструкции принимать вам. Однако, наличие зольника удобнее в эксплуатации, поэтому лучше повозиться с решеткой. Ее можно сварить из прутьев либо просверлить металл во многих местах, буквально сделав перфорацию, как на фото:

Последний этап сборки – крепление дверок и небольших массивных ножек из любого металлопроката. По окончании все сварные швы обязательно проверяются на проницаемость обмыливанием с продувкой, керосином или любым другим способом, после чего желательно провести пробное протапливание и испытание отопителя на улице. Ну и наконец, следует установка металлической печи в бане, не забывая о правилах монтажа. Деревянный пол защищается асбестом и кровельным металлом, а расстояние от него до зольника надо выдержать 140 мм.

Важно. Учитывайте, что печь, сделанная из трубы со стенкой 10 мм, вместе с камнями и водой будет иметь значительный вес, а значит, без фундамента не обойтись. Как видите, толстые стенки – это не всегда хорошо, практика показывает, что металл толщиной 6—7 мм тоже служит достаточно долго.

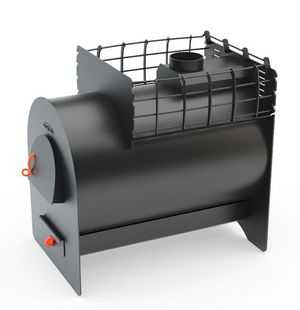

Горизонтальная печь

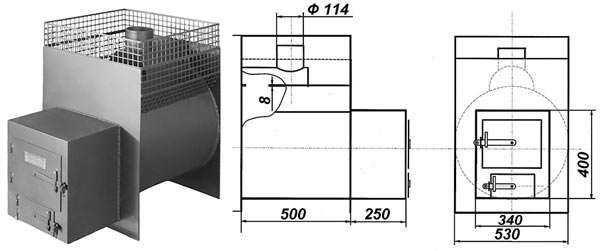

Как и в предыдущем случае, вначале вашему вниманию предлагается простая металлическая печь для бани, сделанная своими руками, можно сказать, прототип. Для ее изготовления требуется такой же набор материалов, как и для вертикальной, да и алгоритм выполнения работ одинаков. Чтобы в этом убедиться, стоит взглянуть на схему:

Изменилось лишь расположение трубы относительно горизонтали и появился переходной патрубок для отвода дымовых газов. Зато теперь увеличилась длина загружаемых поленьев, а еще такая печка лучше прогревает нижнюю зону парной, поскольку конвективные воздушные потоки лучше омывают ее корпус. Ниже на чертеже показана более совершенная конструкция цилиндрической горизонтальной печки, которую при должной сноровке вполне возможно повторить в домашних условиях:

Представленная горизонтальная печь из металлической трубы с выносной топкой потребует для своего изготовления такие материалы:

труба Ø530 мм с толщиной стенки до 10 мм и длиной 0.5 м;

• труба Ø114 х 3 мм длиной 0.5 м;
• стальная колосниковая решетка;
• листовая сталь толщиной не менее 6 мм;
• самодельные петли на дверцы – 2 комплекта;
• решетка либо тонкий металл на ограждение каменки.

Устройство печи удобно тем, что не нужно тратить время и материал на вырезание кругов из толстого металла, как и приваривать к корпусу ножки. Достаточно заготовить детали согласно чертежу и собрать все вместе посредством сварки. Здесь важно приладить выносную топку таким образом, чтобы дно зольной камеры совпало с низом трубы корпуса. Корпус, находящийся внутри парной, впоследствии обкладывают кирпичом, чтобы смягчить воздействие жесткого инфракрасного излучения.

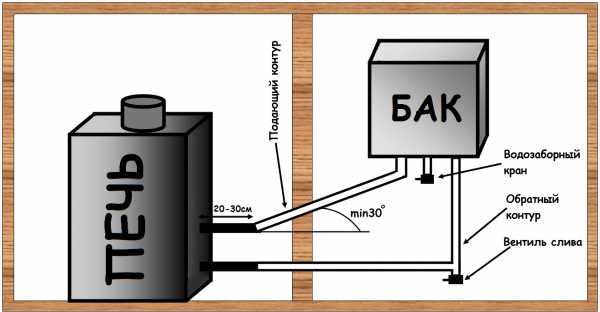

Совет. Если вам понадобилось сделать печь в баню с подогревом воды, то бак в этом случае можно прикрепить к заднему торцу цилиндрического корпуса. С целью экономии места подогрев делается и по-другому: бак выносится в моечную комнату, а на дымоход печи устанавливается теплообменник самоварного типа.

Заключение

Внимательно изучив чертежи и процесс изготовления, можно сделать вывод, что горизонтальную печку из трубы выполнить проще, да и по функциональности она выглядит предпочтительнее. Проигрывает она только по своим размерам. Однако, вопрос выбора той или иной конструкции для своей бани решать надо вам в зависимости от условий размещения и эксплуатации.

cotlix.com

30+ рекомендаций по изготовлению печи для бани из трубы своими руками [+9 ФОТО]

Банное сооружение играет значимую роль в списке радостей и удовольствий большинства владельцев загородных домов. В свою очередь баню просто невозможно представить без печи.

Исходя из опыта, самым лёгким и экономичным вариантом является металлическая печь для бани из трубы, при этом довольно просто изготовить банные печи из трубы своими руками.

Самодельная печь для бани

Главное, это:

• определиться с местом расположения будущей печки;
• составить план действий;
• запастись необходимым материалом.

Следуя советам профессионалов, можно приступить к процессу изготовления, который мы максимально профессионально попытаемся объяснить и подробней рассмотреть в видео в этой статье.

Подготовка к работе

Прежде чем начать изготовление печи, необходимо провести ряд подготовительных работ. К подготовительному этапу нужно подойти с максимальной серьезностью и ответственностью. Для начала нужно найти качественный материал для строительства и приобрести необходимые инструменты.

Инструменты

Для сборки вам потребуется следующие инструменты:

• Аппарат сварочный;
• Электроды диаметром 4;
• Болгарка;
• Талькохлорит , для заполнения каменки.

Материал металлический

Очень важно на подготовительном этапе правильно выбрать качественный материал, так как от этого будет зависеть долговечность всей конструкции. Цена на материал для изготовления самодельной печки достаточно приемлема.

Металлический материал

• Диски колёсные;
• Листовое железо толщиной;
• Арматура диаметр;
• Листовая сталь;
• Труба диаметром;
• Колосник;
• Щеколды для дверцы;
• Дымоходная труба;
• Кран для горячей воды.

Материал строительный

• Кирпич;
• Цемент;
• Щебень;
• Песок;
• Гравий, для изготовления подушки фундамента;
• Дерево, для опалубки;
• Рубероид, для гидроизоляции фундамента;
• Ёмкость, для раствора;
• Наждачные инструменты.

Работы по возведению печи

Составные части самодельной печи

Процесс возведения печи не требует наличия особого опыта и профессионализма, но, в любом случае, четкое выполнение инструкции и внимательность к деталям при укладке и установке печи, крайне рекомендуется.

Возводим фундамент

На начальной стадии печка для бани из трубы — своими руками требует возведения фундамента с параметрами высоты 25-30 см для печи.

Для этого:

1. Сбиваем опалубку размером 1х1 м и с высотой до 20 см;

Опалубка для заливки фундамента для печи

2. Укладываем арматуру в один слой вдоль и поперёк квадратами 20х20 см;
3. В местах соединения арматуру скрепляем друг с другом вязальной проволокой;
4. В землю по краям решетки вбиваем 4 штучки арматуры, к которым привязываем решетку на весу;

Обратите внимание!
При заливке решетка должна находиться посредине .

5. После двух недель после заливки, следует открыть двери и окна в бане и залитый фундамент обложить мокрыми отрезками ткани. Это проделывается, чтобы избежать образования трещин при высыхании фундамента.

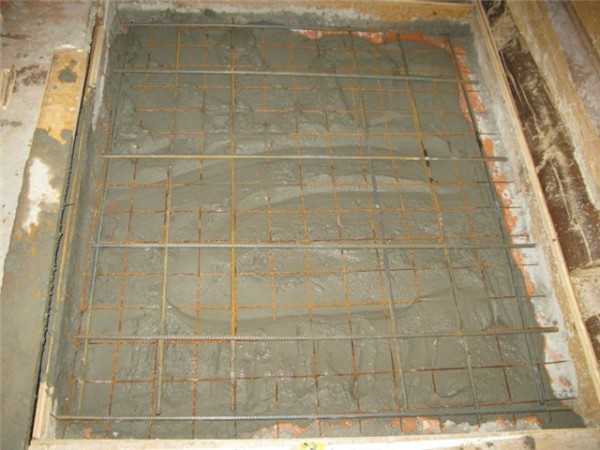

Фундамент для печи

Совет!
Смачивать тряпки следует в течение двух недель .

Подготовка и сборка печи

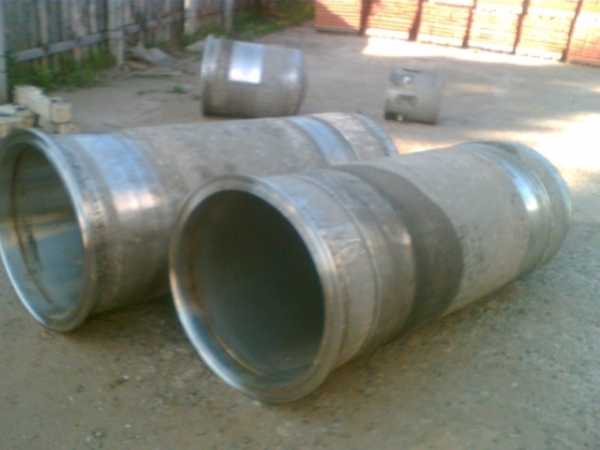

Для начала следует разрезать трубу пополам. Более длинный отрезок трубы потребуется для установки топки и каменки, а другой для бака для воды.

Этапы сборки

Теперь можно приступать к изготовлению самодельной печки из трубы для банного помещения.

Для этого:

• Снизу трубы вырезается отверстие для поддувала шириной 18-20 см и высотой 5-6 см;
• Над поддувалом свариваем стальную пластину круглой формы с толщиной 1,2 см;

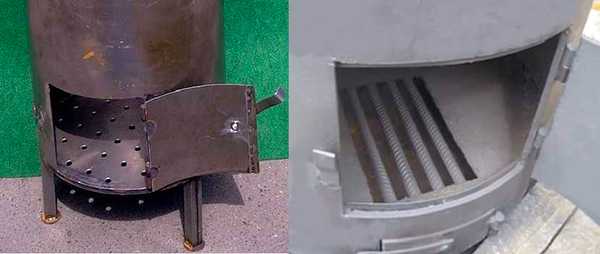

На фото показано, как вырезать отверстие для поддувала

Обратите внимание!
Чтобы в поддувале поместить колосник вырезаем часть металла, для закреплениия колосника по углам привариваются ушки.

• В трубе также вырезается отверстие для топки;

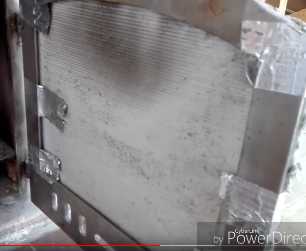

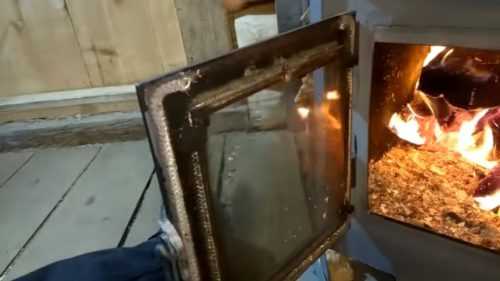

• Для изготовления дверцы кусок металла 25х30 см нужно навесить на петли и приладить защелку;
• Каменку в виде отрезка трубы с размером 30х35 см, фиксируем над топкой таким; образом, чтобы расстояние от дна бака до верха составляло не менее 10 см.;
• Затем заднюю стенку трубы заваривают, а спереди делают дверцу величиной 25х30;
• Каменку наполовину заполняют булыжниками;
• Закрепляют муфту из стали толщиной до 7 мм в верхней части печки;
• К баку для горячей воды приваривают с торца 8 мм круг, с предварительно вырезанным в нём отверстием для дымовой трубы;
• Дымовую трубу бани хорошо фиксируют ко дну бака;

Обратите внимание!
1/3 от площади верхней части бака должна быть открытой для залива воды, для её закрытия приделывают отдельную крышку с ручкой.

После сборки печи приступаем к её установке.

Для этого:

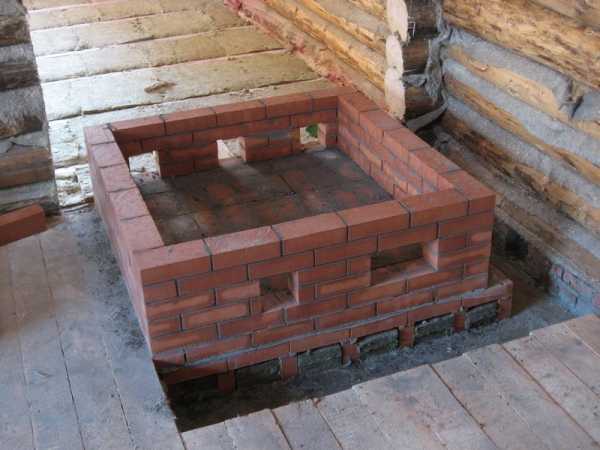

1. Основание полностью выкладывается кирпичом полностью из кирпича;
2. Второй ряд начинается с кладки поддувала;

Обратите внимание!
Обычно поддувало открывают перед тем, как растопить печь, при этом его длина должна быть чуть меньше самой шахты сгорания

3. Далее устанавливается дверка поддувала и сверху укладывается ещё один ряд;
4. В вверху шахты поддувала ставим колосник;

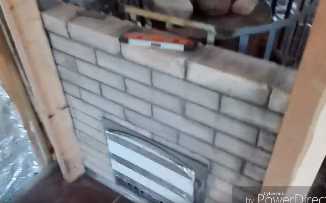

Установка дверцы поддувала

5. Приступаем к укладке топки, после колосника выкладываем два ряда кирпича, оставляя место под дверку топки;
6. После этого, обкладываем дверцу, и кладём последние два ряда;
7. После кладки в течение двух недель печь должна просохнуть.

Совет!
Рекомендуется открыть все поддувала и дверцы собранной и только что установленной печи.

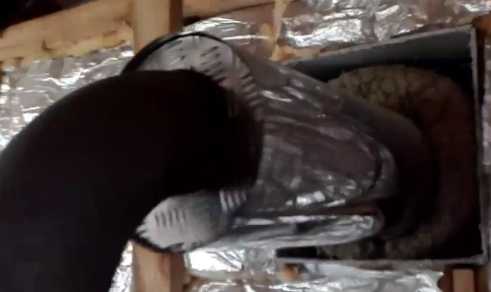

Обратите внимание! Верх металлического дымохода укрепляется двумя арматурами для жесткости, для этого к трубе приваривают арматуру и закрепляют с обеих сторон.

Дополнительные варианты сбора печи

Стоит отметить, что самодельные печи для бани из трубы бывают различных форм.

Существует много вариантов сборки конструкции, например, банная печь из трубы своими руками со встроенной каменкой при самостоятельной сборке конструкции нужно осуществить следующие действия:

• Снизу прорезаем отверстие для колосника длиной 335 мм шириной 180 мм;
• Далее навариваются прутья или железная полоса на расстоянии друг от друга около 1 см;
• Отдельно изготавливается коробка из 3 мм листового железа размером 600х140 мм.;
• После сварки короба зачищается шлак;
• К шлаку приваривается дверца;
• В трубе 525 вырезаются заглушки, то есть боковины с двух сторон Для этого диаметр трубы делится на два и с помощью циркуля чертятся два круга.

Ещё одним вариантом являются самодельные печи для бани из металлической трубыс большой каменкой.

Для этого:

1 — поддувало; 2 — топка; 3 — каменка; 4 — дверца; 5 — кран 6 — бак для горячей воды; 7 — дымовая труба

• Вверху прорезаются отверстия для дымохода круглой формы с диаметром 110 мм., другое квадратное под каменку размером 300 мм на 250 мм.;
• Для контроля симметричности конструкции используется уровень;
• Далее изготавливается ниша для камней. Для этого вырезают из 5 мм листа железа детали размером 2штуки размером 270х300 мм., 2штуки размером 270х250 мм. И одну деталь размером 250х300 мм.;
• Все детали свариваются в квадратный короб;
• швы обильно промазываются керосином;
• Из листа железа в 5 мм вырезается перегородка для шахты печи;
• Следующим шагом является установка снизу поддувала снизу;
• Затем закрывается и обваривается колосник;
• В завершение к топке и к отверстию для чистки дымохода привариваются дверцы;
• Привариваются ножки, и печь устанавливается на заранее подготовленное для неё место;

Совет! Пол под поддувалом должен быть выполнен из негорючего материала.

В заключение

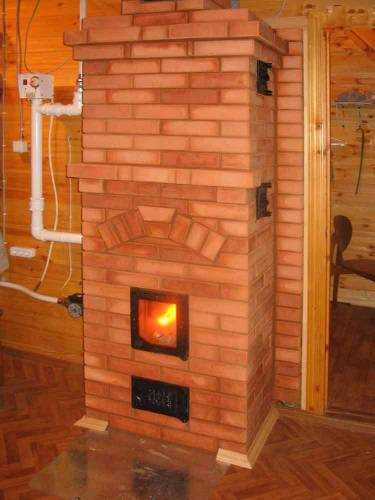

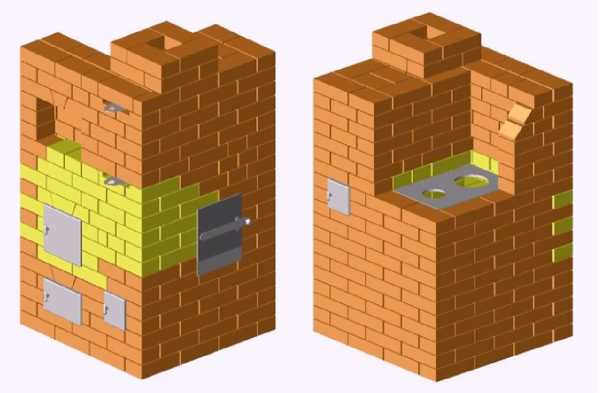

Печь, обложенная кирпичом

Многие загородные дома сегодня просто немыслимы без банной постройки. Каждый новоиспечённый владелец частной собственности рано или поздно задумывается над строительством собственной баньки и изготовлением печки для неё своими руками.

Согласно советам специалистов идеальным вариантом является именно самодельная печь для бани из трубы.

Для этого необходимо тщательно соблюдать все нюансы, инструкция, описанная в нашей статье, поможет в процессе сборки и установки такой печки. В заключении пожелаем вам — с лёгким паром!

9ban.ru

самодельная, видео-инструкция как сделать своими руками, фото и цена

«Сердцем» любой бани является печь, поэтому ее устройству следует уделить особое внимание. Конечно, проще всего приобрести готовую конструкцию, но стоить она будет довольно дорого, поэтому можно сэкономить и сделать печку самостоятельно. В данной статье в качестве примера мы рассмотрим, как выполняется горизонтальная банная печь из трубы своими руками, так как это самый простой и экономичный вариант.

Горизонтальные печи для бани из трубы

Общие сведения

Особенностью банной печи является то, что она выполняет сразу несколько функций:

• Разогревает в помещениях воздух;
• Нагревает воду, которая нужна для гигиенических процедур;
• Разогревает камни.

Надо сказать, что по принципу работы, сделанные банные печи своими руками из трубы и заводские конструкции ни чем не отличаются. Конечно, в заводских изделиях может присутствовать больше функций, и они обладают более привлекательным дизайном.

Однако, при аккуратном выполнении работы, самодельная печь будет достойно справляться с поставленными перед ней задачами, и не разочарует своих хозяев.

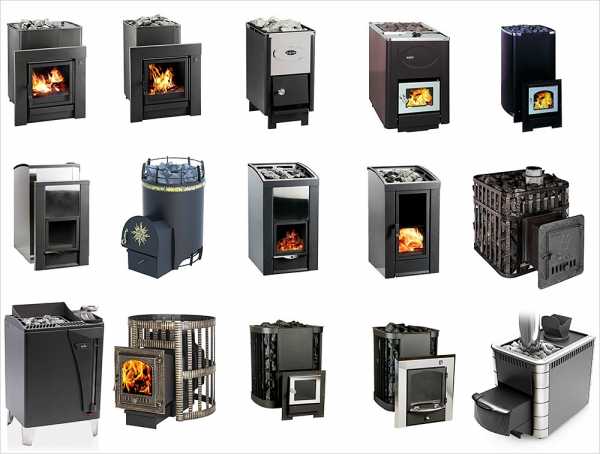

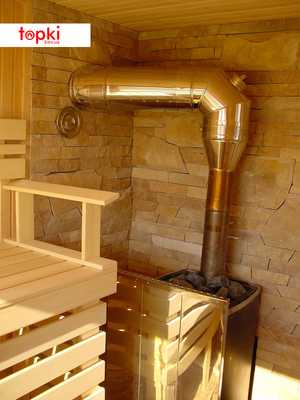

Заводская печь-каменка

Особенности печи из трубы

Конструкция

Итак, рассматриваемая конструкция состоит из следующих основных элементов:

• Топка;
• Емкость, расположенная снаружи или внутри корпуса, предназначенная для банных камней;
• Камера зольника;
• Дымоходная труба, которая выводит за пределы помещения продукты сгорания топлива.

Камеры отделяются друг от друга решетками-колосниками. Следует сказать еще о таком элементе конструкции как водонагревательный бак. В некоторых моделях он представляет собой часть корпуса печи, но чаще располагается над камерой с камнями.

Также существуют модели, в которых бак является отдельным элементом, но соединен с печью шлангами или трубами (читайте также статью «Фермы из профильной трубы: эффективные системы, требующие точных расчетов»).

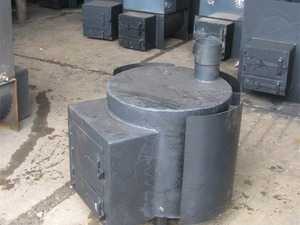

Вертикальная печка

Самодельные банные печи из трубы бывают горизонтальными и вертикальными. Первые предпочтительней по той причине, что они дольше прогорают и в то же время могут быстрей прогреть помещение. Поэтому далее рассмотрим изготовление именно вертикальной конструкции.

Достоинства

Конечно, банные печи из трубы являются далеко не единственным вариантом конструкции, которую можно выполнить самостоятельно, но они имеют ряд достоинств, среди которых можно выделить следующие моменты:

Хорошая устойчивость к высоким температурам	Обусловлена свойствами стали.
Способность быстро прогревать  баню	Даже самые простые самодельные печи могут прогреть баню за 40-90 минут (время зависит от температуры окружающей среды).
Простота монтажа	В отличие от кирпичных конструкций, металлическую печь сможет собрать любой человек, который умеет обращаться со сварочным аппаратом и другим инструментом по металлу.
Невысокая цена	Закупка материалов не потребует сильных затрат, а если в хозяйстве найдется подходящий кусок трубы, то печь обойдется вообще практически бесплатно.
Долговечность	Если конструкция будет выполнена качественно, то она сможет прослужить не один десяток лет.
Небольшой вес	Благодаря этому, конструкция из металла не нуждается в возведении фундамента, в отличие от кирпичного аналога.

Устройство банной горизонтальной печки

Недостатки

Наряду с достоинствами, у металлических изделий имеются и недостатки, правда, их всего два:

Конструкция быстро остывает	По этой причине в процессе приема бани, печь необходимо постоянно подтапливать.
Помещение нагревается неравномерно	Данный недостаток заметен только в банях с большой площадью.

Совет! В больших банях специалисты советуют устанавливать несколько печей, что позволит избежать неравномерного прогрева.

Схема конструкции

Изготовление печи

Инструкция по изготовлению горизонтальной печи выглядит следующим образом:

• В первую очередь надо подготовить трубу диаметром не менее 0,5 метров и длиной около 0,8 метров. Края трубы нужно тщательно выровнять.
• Затем из листа металла толщиной 10-12 мм надо выполнить колосниковую площадку, которая представляет собой прямоугольник размером 80х40 см. В площадке нужно вырезать отверстие и прикрепить к нему прутки либо использовать промышленные колосники.
• Когда колосниковая площадка будет готова, ее нужно приварить к стенкам внутри трубы. При этом необходимо следить, чтобы шов трубы оказался под площадкой, что позволит увеличить срок эксплуатации изделия.

На фото — решетка-колосник

• Торцевые стенки следует выполнить из листового металла. Внешне это должен быть прямоугольник с закругленным верхом. Высота детали должна составлять 70 см, а ширина – 60 см.
• Далее в фасаде надо вырезать два прямоугольника – это будут дверцы поддувала и топочной камеры.
• После этого выполняется задняя стенка в виде прямоугольника размером 70х90 см. Верхняя часть стенки будет служить ограничителем для каменки, которая располагается снаружи.
• Затем надо приварить к трубе фасад и заднюю стенку.
• Далее посередине трубы (снаружи), надо приварить передний ограничитель каменки, который снизу должен повторять контуры трубы, а сверху – контуры задней стенки.
• В верхней части корпуса нужно вырезать отверстие размером 15х15 см. Над ним монтируется свод печи из листового металла с отверстием для дымохода. Причем, отверстие должно быть сдвинуто на 10-15 см к фасаду, что позволяет обеспечить условия полного сгорания топлива.
• Поле этого к своду приваривается дымовая труба.
• Далее для увеличения стенок каменки, к ее ограничителям наваривают решетки высотой 15-20 мм.
• Следующим шагом является монтаж дверей зольника и топочной камеры.
• К задней части изделия надо приварить полку для водонагревательного бака. Размер полки зависит от размера бака.
• В завершение работы, конструкцию нужно обработать шлифовальным кругом, чтобы очистить от ржавчины и окалины. После той процедуры изделие можно покрыть термостойкой полимерной краской и протопить, чтобы краска запеклась (процедура выполняется за пределами помещения).

Совет! Прежде чем приступить к работе, необходимо убедиться, что труба для банной печи качественная, т.е. не имеет признаков коррозии. От того зависит качество будущего изделия.

Термокраска для печи

На этом работа по изготовлению печи для бани завершена. Теперь можно установить изделие и эксплуатировать его.

Вывод

Разобравшись как сделать банную печь из трубы, справиться с этой задачей действительно не сложно. Причем, изделие получится безопасным и с достаточно высоким КПД. Единственное, выполнять все вышеописанные действия нужно аккуратно, не нарушая технологию (см.также статью «Лестница из профильной трубы: как сделать легкую и прочную конструкцию»).

Из видео в этой статье можно получить дополнительную информацию по данной теме.

gidroguru.com

Вечная печь для бани, сваренная своими руками

Банная печь — устройство, генерирующее тепло, оснащенное оборудованием для нагрева помещения и получения пара с целью создания микроклимата для приема банных процедур.

Мастер решил сделать небольшой обзор своей вечной печки. Не покупной, а самодельной, сваренной в домашних условиях и сэкономив кучу денег. Так она выглядит на фото. Изготовлена для бани. Правда кучу ещё доделать надо. В смысле наложить камней. Она уже работает, функционирует.

Размеры печи

Диаметр топки вечной печи 470 мм. Толщина металла 8 мм, скатанная из листа, заварена с 12 мм, потолок и днище. Также 57 труба бесшовная. Приварены резьбы через переход, 32мм для подключения воды. Дымоход 133 мм, диаметр трубы. И пошла в стенку.

Сама труба бани утеплена. Снаружи нержавейкой утеплено. Сделал вечную каменку сам. Хотя была мысль купить изначально печку. Но потом товарищ сказал: зачем выкладывать огромные деньги, если можно самому собрать такую. Из полосы сделано. Купил полосы, нарубил, изогнул в три кольца. Наварил обрешетку. И всё, осталось заложить камнем. Будут чередоваться. Частично будем покупать, насобираем с поля.

Дверка сделана из нержавейки. Уже ее топил несколько раз. Она греет отлично. Внутри колосник лежит. Заклеил пока асбокартоном. Потому, что нету денег на покупку стекла. Тоже самодельно на работе ребята на плазме вырезали дверку. Фрезеровщик сделал дырочки, внутри фрезеровал. Вклеится стекло.

Обложил кирпичом. 1 метр высота от плитки. По бокам будут стойки из лиственницы. Наверху перекладина и полочка.

Дверь не ведёт. Уже несколько раз топил. Всё нормально работает, закрывает. Отлично. Греет супер.

Получилась печка и очень быстро, самый раз для бани. Минимум затрат. И бешеная теплоотдача. Греет так, что воротник заворачивается. Дешевая и эффективная. Воду будем подключаться на бойлер. Сделаем обзор по поводу бойлера и обогрева через печь воды.

Видео канала ютуб «Slavik – Сразу обо Всём»

Мастер виртуозно сварил печь

Печь для бани из трубы 530 мм с зольником и колосником. Стенка трубы 12 мм, в других частях металл 10 мм. Сверх большая ниша для камней, каменка по периметру топки защитит от излишнего излучения тепла в парилке. Дверца выходит в соответствии с современными тенденциями в предбанник и покрыта жаростойкими краской и патиной.

Популярный ролик, 1,5 миллиона просмотров на YouTube. Мастер также позиционирует ее как “вечная”.

Хорошая печь для сауны из трубы

Печь для сауны, бани с большим объёмом каменки для большой семьи. Характеризуется большой площадью теплоотдачи, следовательно, хорошо прогреет большую баню. Оснащена поддувалом и зольником – это очень удобно. Применялся для работы плазморез.

Два комментария к этому видео.
Канат Абрамович
Ребята, я сделал такую же, по этому принципу сам, скажу честно, печь супер. Пока сделал дымоход прямой, как титан. А бак поставил на 500 литров прям сверху, расстояние 60 см от печи и труба проходит по баку внутри, прогревая ее. Короче получилось супер.

алексей косаревский
Я сделал почти такую же, но для дома. Дверка со стеклом, длина 80 см,дымоход с дожигом газов. Температура в доме (если забыл закрыть поддув) до 45 градусов. Один раз на испытании было 59.
По вашей печке можно совет (если востребуется). Поддув сделайте вверху дверки, там будет подача воздуха и дожигаться газы + жар лучше отражается на нагрев камней, трубу сделайте в печке с загибом до половины вниз(можно с срезом). С такой трубой, как у вас, огонь будет выходить в трубу. Поэтому в кирпичную кладку можно положить еще камни и делать парилку по серому.
Очень понравилось подгонка. И что за резак такой?

Самодельная печка для бани со стеклянной дверкой

Мастер показал печь, которую сварил своими руками. Дизайн не новый, многие производители предлагают такие формы. Мастеру нужна была особенная конструкция, поэтому он не стал приобретать новую.

Некоторые особенности. Подачи воздуха происходит из-под бани и изнутри парилки. Изначально была задумка, чтобы печь стояла в парилке и топилась в ней. Потому что предбанник маленький, там нет места, чтобы оттуда топить. Плюсом является обзорное окно: можно лежать, смотреть на пламя. Это благотворно влияет на настроение, нервную систему.
Задвижка перекрывного типа, позволяет полностью перекрыть дымоход, когда печка натоплена, камни нагретая. Это для того, чтобы тепло не улетучилось, а держалось.
Система “чистое стекло”. Поначалу не было ничего особенного, но стекло коптилось. Обязательно должна быть система “чистое стекло”. Везде по периметру на клиент стекловолокнистый шнур. В одном месте он срезан, чтобы поступал воздух. Слышно, как он засасывается через небольшую щель. Толщина и 1 мм. Туда заходит воздух, он ударяется в направляющую. Это планка из железного листа. Далее протекает вниз, омывая стекло. Не даёт саже налипать на него изнутри и оседать.

izobreteniya.net

Делаем самодельную печь для бани: разновидности моделей

Самодельные печи для бани, используемые при обустройстве банного комплекса, позволяют максимально учесть пожелания и требования к этому оборудованию владельца банного комплекса.

К подбору модели и созданию банной печи своими руками следует подходить с особым вниманием, дело в том, что этот конструктивный элемент является одним из основных, от него во многом зависит нормальная и комфортная эксплуатация всего комплекса в целом.

Печка, установленная в бане, выполняет две основных функции:

1. За счет тепла, вырабатываемого печью, осуществляется нагрев воды для использования во время проведения банных процедур.
2. За счет выделения энергии при сгорании топлива происходит разогрев воздуха в помещении перед использованием парной.

Наиболее распространенными самодельными печами для бани являются железные конструкции.

Прежде чем приступать к изготовлению самодельной печи для бани из металла, следует разработать общий чертеж устройства и чертежи отдельных его узлов.

Общие требования, предъявляемые к банным печкам

В случае выполнения всех требований, предъявляемых в процессе конструирования к установке для обогрева банного помещения, агрегат должен получиться надежным и экономичным, а при воплощении определенных дизайнерских идей такая установка может иметь еще и отличный внешний вид.

Независимо от вида используемого топлива установка должна обладать следующими параметрами:

• агрегат должен иметь высокую тепловую мощность и широкий диапазон регулировки этого параметра;
• агрегат должен быть оснащен парогенератором и теплоаккумулятором, которые предназначены для изменения параметров выделения тепловой энергии и пара;
• агрегат не должен иметь большое количество поверхностей, которые способны разогреваться до температур свыше 150 ⁰С.

Помимо указанных технических параметров при создании печи своими руками должны выполняться требования, предъявляемые к размерам топочной камеры агрегата и степени пожаробезопастности.

Все типы отопительных агрегатов можно разделить на 2 группы – холодные и горячие. Горячие печи отличаются тем, что они способны очень быстро разогреваться и нагревать окружающее пространство. Стенки горячей печки способны разогреваться до температуры в 100 ⁰С. Эта группа агрегатов применяется в тех случаях, если парилка бани используется не регулярно, а время от времени. Следует отметить, что эта разновидность агрегатов имеет существенный недостаток – используя такую установку можно легко перегреть помещение парной.

Печи, относящиеся к холодной разновидности, требуется топить значительно дольше, нежели агрегаты, относящиеся к установкам горячего типа. Преимуществом этого типа установок для обогрева банного пространства является то, что их стенки не разогреваются выше 50 ⁰С. Такая температура стенок предотвращает получение ожогов при соприкосновении с ними тела человека.

Обогрев помещения при функционировании такого типа агрегата осуществляется за счет циркуляции воздуха по определенным каналам. В каналы конструкции воздух поступает холодным, а проходя по ним, разогревается до необходимой температуры. Температура нагрева окружающего воздуха регулируется при помощи открытия и закрытия воздушных каналов.

Разновидности печей предназначенных для отопления банных комплексов

Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.

Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.

Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.

Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере  горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.

Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.

Плюсы и минусы самодельных печей для бани

Самодельную печь для бани из металла можно смастерить самостоятельно при наличии у мастера навыков обращения с металлом, а также при наличии соответствующих рабочих инструментов и приспособлений. Конструкция самодельной металлической печи для бани может быть изготовлена из трубы и из листового металла.

Самодельные металлические печи для бани обладают целым рядом преимуществ, что способствует популяризации этого типа обогревательных устройств для банных помещений. Практически каждый человек знает, что для создания самодельной кирпичной печи для бани потребуется наличие знаний в сфере создания различных типов кирпичных обогревательных конструкций и наличие строительного опыта. Обычному человеку, не обладающему этим объемом знаний, изготовить своими силами кирпичную печь практически невозможно.

По этой причине чаще всего при выборе модели печки для банного комплекса в случае самостоятельного изготовления конструкции владельцы бань останавливают свой выбор на конструкциях, изготавливаемых из металла.

Преимуществом конструкции печи, смонтированной из металла, является относительная простота конструирования обогревательного агрегата. Помимо этого использование подобного обогревательного агрегата в процессе эксплуатации банного комплекса позволяет значительно сэкономить на затратах, необходимых для приобретения топлива. Это преимущество обусловлено тем, что металлическая печь быстрее прогревается и начинает быстро нагревать окружающий воздух в парной банного комплекса. Большим недостатком металлической печки является ее высокая пожароопастность.

Наиболее популярная самодельная печь для бани конструируется из горизонтальной трубы.

Для создания такого обогревательного агрегата от мастера не потребуется особых навыков.

Инструменты и материалы, необходимые при изготовлении конструкции для обогрева из металла

При конструировании обогревательного устройства для банного комплекса собственными руками потребуется перед проведением работ подготовить необходимые материалы и инструменты.

Для работы потребуется подготовить:

• металлическую трубу с длиной 1500 мм, диаметром 500 мм, а толщина стенки трубы должна составлять не менее 10 мм;
• крючки металлические — 10 штук;
• петли металлические — 10 штук;
• камни для парогенерации;
• пруты металлические.

В процессе работы над созданием устройства потребуются следующий рабочий инструментарий:

• сварочный агрегат;
• ручная электродрель;
• приспособление для резки металла;
• строительный уровень.

Из заготовленной трубы изготавливаются детали для проектируемой печи. Для этой цели трубу требуется разрезать на 2 куска. Куски должны иметь 900 и 600 мм длины. Длинный отрезок трубы будет выполнять роль топки и поддона для размещения камней для парогенерации. Более короткий кусок трубы используется в качестве основы для создания бака, предназначенного для нагрева воды.

После того, как осуществлено распиливание трубы на 2 части, можно приступать непосредственно к процессу изготовления конструкции печки.

Процесс изготовления печи для бани из трубы

На первом этапе требуется в нижней части большого куска трубы вырезать отверстие имеющее ширину 200 мм и высоту 50 мм. Это отверстие будет выполнять роль поддувала. Над ним приваривается круглая пластина из металла, имеющего толщину 12 мм.

На следующем этапе конструирования проводится монтаж колосника. Для этой цели вырезается еще одно отверстие в корпусе трубы. Для того чтобы закрепить колосник топочной камеры, в трубе привариваются 4 ушка. Дверца для топочной камеры изготавливается из остатков трубы. Подготовленная дверца закрепляется на корпусе установки при помощи петель и крючков. Для фиксации дверцы на корпусе печи в закрытом положении на тело дверцы закрепляется защелка.

После завершения всех монтажных операций следует переходить к изготовлению каменки. Для этой цели потребуется короткий отрезок подготовленной трубы. Каменка приваривается над топочной камерой таким образом, чтобы расстояние от верха до низа конструкции составляла не меньше 100 мм.

Задняя стенка трубы заваривается, и в корпусе изготавливается дверца размером сторон около 300 мм. Подготовленная каменка заполняется камнями до половины. Для того чтобы камни не рассыпались, над топкой сооружается решетка из металлических прутьев.

После окончания сборочных работ можно приступать к проведению монтажных работ по установке готовой конструкции в помещении банного комплекса.

Проведение монтажных работ по установке конструкции печи

По окончании монтажных работ по установке печи проводят монтирование бака для нагрева воды.

Для монтажа бака к нижней части короткой трубы приваривается круглая стальная заготовка, имеющая толщину металла не менее 9 мм. В приваренном круге проделывается отверстие диаметром 150 мм. На верхней части бака монтируется стальной полукруг. В этом элементе конструкции проделывается отверстие для дымовыводящей трубы. Открытая половина верхней части бака закрывается крышкой, имеющей полукруглую форму. Крышка закрепляется на полукруглой заготовке, которая ранее была приварена к баку для воды. После завершения монтажных работ по установке и сборке бака через подготовленные отверстия проводится труба-дымоход. В нижней части бака делается отверстие для закрепления краника, предназначенного для осуществления слива горячей воды.

В процессе проведения монтажных работ по установке конструкции в помещении банного комплекса следует помнить о нескольких правилах, которые в процессе осуществления работ должны выполняться:

• дверцы топочной камеры должны быть расположены напротив входной двери;
• установка печи, изготовленной из металла, требует создания фундамента под конструкцию, при создании фундаментного основания под конструкцию рекомендуется использовать огнеупорный кирпич;

• специалисты рекомендуют, при установке металлического обогревательного агрегата обкладывать его кирпичом, это позволит повысить пожарную безопасность.

Для того чтобы быть полностью уверенным в правильности сборки и монтаже агрегата, для проверки рекомендуется пригласить специалиста в области печного отопления.

После завершения всех конструкторских и монтажных работ следует провести пробный пуск печи. Испытание устройства должно осуществляться в банном комплексе при отсутствии посторонних людей.

banyabest.ru

Как своими руками соорудить банную печь из трубы

На современном строительном рынке представлен широчайший ассортимент различных моделей печей для топки, которых используют жидкое и твёрдое топливо, или природный газ и даже электричество. Однако стоимость таких систем достаточно высока, при этом нет никаких гарантий, что приобретённая модель будет подходить по всем параметрам конкретно взятой бане и прослужит достаточно долго.

Зато печь в бане из трубы, изготовленная своими руками будет соответствовать всем критериям, предъявляемым к ней. Хочется отметить, что самостоятельно сделать такую печь не так уж и сложно – все, что может понадобиться, это пошаговая инструкция и рекомендации профессионалов. При этом важно подойти к данному вопросу со всей ответственностью и соблюдением техники безопасности по проведению печных работ.

Особенности металлической банной печи

В сравнении с печками из кирпича, аналоги из стали или чугуна имеют более компактные размеры и обладают максимально высокой отдачей тепла и скоростью разогрева. Плюс ко всему такие печи могут изготовляться заводским способом, в отличие от кирпичных аналогов, возводимых непосредственно в бане.

Для сооружения в бане своими руками хорошей металлической печи из трубы понадобится не так много: труба большого диаметра, разрезанная по размерам и минимальный опыт проведения сварочных работ. По конструктивному обустройству металлическая печь сильно напоминает кирпичный аналог с теми же узлами и блоками только с другим дизайном и производительностью.

Хочется отметить, что в последнее время топка металлической печки для бани протерпела некоторых конструктивных изменений. Теперь в ней вместо одной камеры используют две, причём первая, как и раньше используется при сжигании основного топлива, а вторая при доработке того, что сгорело не полностью. Благодаря этому удалось достичь увеличения КПД более чем на 20%.

К единственному существенному недостатку печей для бани из металла можно отнести то, что они обладают большой площадью поверхности, о которую можно обжечься. Однако и это легко устранить, обложив металлическую конструкцию декоративным огнеупорным кирпичом либо оборудовать корпус защитным экраном из стали, который благодаря своим конвекционным свойствам улучшит распределение воздушных потоков, по всему банному помещению сделав его прогрев равномернее.

Любая печь для бани как металлическая, так и кирпичная состоит из корпуса, разделённого на различные по функциональности составляющие. Поэтому человек, решивший заняться изготовлением печи для бань своими руками, должен знать основные элементы стандартного оборудования для обогрева:

• печная топка;
• ёмкость для камней, открытого либо закрытого типа;
• поддувало.

Между топкой, зольником и печными камнями располагается решётка из колосников. Водонагревательная ёмкость может размещаться как отдельно, так и представлять единое целое с основным корпусом. При этом установка ёмкости для воды, соединённой с основной печкой, трубами в предбаннике позволяет подогревать помещение. Печная система в обязательном порядке должна оснащаться дымоходом, который будет выводить продукты, выделяющиеся в процессе сгорания за пределы бани.

Труба, как основная заготовка для металлической печи

Для обустройства печного оборудования своими руками в максимально короткие сроки, понадобится заготовка из металлической трубы диаметром не менее 50 см. Конструкция самодельной печи для бани может выполняться как в вертикальном, так и горизонтальном исполнении в зависимости от расположения стальной трубы.

Хочется отметить, что для изготовления банной печи из трубы понадобится намного меньше сварочных работ, чем в случае использования листового материала. Изначально нужно проверить надёжность заготовки на отсутствие ржавчины и других явных дефектов. В случае обнаружения насквозь проржавевших участков металла они усиливаются заплатками из стали, приваренными поверх трубы. Если конструкция печи позволяет, то на месте образования дыры можно обустроить топочное отверстие тем самым решив возникшую проблему.

Последовательность изготовления банной печи из трубы

Для того чтобы соорудить простейшую печную конструкцию для бани своими руками необходимо подготовить как минимум 1500 см металлической трубы полуметрового диаметра с толщиной стенок не менее 1 см. При этом саму трубу необходимо разделить на две разные по размеру части:

• первая часть длина, которой составит 900 мм, будет оборудована топкой и местом для банных камней;
• во второй половине 600 мм длины будет располагаться ёмкость для нагрева воды.

Само обустройство печи для бани требует к себе максимально скрупулёзного подхода. Даже незначительные на первый взгляд недочёты могут закончиться для её владельца большими неприятностями. В лучшем случае печное устройство просто не будет работать, как предполагалось или начнёт протекать в местах сварных швов. В худшем случае посетители парилки могут задохнуться от угарного газа. Поэтому, чтобы такого не произошло, нужно придерживаться строгой последовательности изготовления банной печи из трубы.

1. Работы начинаются с изготовления поддувала, которое вырезается с нижней стороны длинной заготовки трубы, непосредственно в основании печи. По ширине отверстие составляет 200 мм, а по высоте 60 мм. Для монтажа колосников в трубе прорезается специальный паз, а сама печная решётка обустраивается надёжными металлическими ушками для крепления.
2. На следующем этапе обустраивается топка. Для этого вырезается ниша размерами 300 мм в горизонтальном направлении и 250 мм по вертикали. Если часть трубы под топку будет вырезана максимально аккуратно, то в дальнейшем её можно использоваться в качестве дверцы, которая оборудуется ручкой, защёлкой и петлями для крепления на основании металлической печи.
3. Место для банных камней обустраивается над основанием топки. Для изготовления каменки понадобится труба диаметром в 300-350 мм. Из неё вырезается приспособление, напоминающее совок. Полученная конструкция устанавливается перпендикулярно по отношению стенок печки. Одна часть детали, напоминающая совок, приваривается к глухой стенке печи, а другая закрывается дверцей, выполненной по аналогии с той, которая установлена на топке. При этом расстояние от каменки до ёмкости для воды, если последняя монтируется совместно с корпусом печки, должно составлять не менее 100 мм.
4. На верхней части печи приваривается стальная муфта, которая используется для крепежа водяного бака.
5. Дно трубы котла заваривается листовым металлом толщиной не меньше 80 мм. Внешне днище будет напоминать круг, в котором вырезается отверстие для монтажа трубы дымохода. Дымовая труба прочно проваривается по краю отверстия. Если шов будет негерметичен, то вода из котла будет проникать в топку и гасить огонь. Дымоход, через который будет выходить горячий дым от горения топлива, будет нагревать воду в баке.
6. Готовая конструкция для нагрева воды монтируется на основании печи с топкой, после чего обе части свариваются. Верх нагревательного котла остаётся не закрытым, что нужно для возможности заполнения последнего водой. Чтобы закрыть верхнюю часть котла, сооружается съёмная крышка с ручками.
7. На нижней части водонагревательной ёмкости монтируется кран для забора и, при необходимости, слива воды.
8. На трубе дымохода, на расстоянии 350 мм от верхней части бака, приваривается квадратная пластина из стали с размерами 300 на 300 мм. Такая конструкция предназначена для дальнейшей обкладки трубы, для вывода отработанных продуктов горения проходящей через потолок, чердачное помещение и крышу бани кирпичом.

Технические требования к установке банной печи

Вне зависимости, используется самодельная печь для бани либо была приобретена готовая конструкция в магазине, её монтаж должен проводится в соответствии с требованиями, прописанными правилами пожарной безопасности:

• в парилках из древесины печи для бань, могут устанавливаться на расстоянии не менее 100 см от любой стены помещения;
• промежуток между обогревательным элементом и трубой дымохода должен быть минимальным;
• отступ от печи для бани из трубы до ближайшей стены может быть сокращён до 200 мм, если стеновая поверхность дополнительно защищена красным кирпичом либо листовой сталью.

Чтобы улучшить циркуляцию воздушных потоков печи для бани своими руками, её размещают на фундаменте, возвышающемся над уровнем пола на высоте 200 мм. Фундамент сооружают из огнеупорного кирпича или бетона. Зона загрузки топки защищается металлическим листом, размерами 500 на 700 мм.

Как правильно монтировать дымоход

Если печь из трубы в бане изготавливалась своими руками, то необходимо соблюсти все технические требования по обустройству дымохода. Металлическая труба, для отвода отходов горения топлива из бани должна обладать качественной теплоизоляцией из негорючего материала, такого как огнеупорный кирпич либо асбестовый утеплитель. Толщина теплоизоляционного слоя, позволяющая исключить образование конденсата, должна составлять не менее 80 мм.

Дымоход можно размещать в любом удобном месте бани, соответствующем всем нормам пожарной безопасности. Чтобы конструкция дымохода не производила чрезмерного давления на основу печи, её закрепляют внутри перекрытия. Труба печного дымохода должна возвышаться над верхней точкой крыши как минимум на 50 см. Часть трубы дымохода, проходящая через чердачное пространство должна быть абсолютно герметичной без заслонок или очистительных отверстий. По техническим требованиям дымоход не должен проходить горизонтально на расстоянии, превышающем 100 см.

bane.guru
