Печь для бани своими руками
Построить печи для бани с баком для воды своими руками — задача трудная, но выполнимая. Достаточно иметь совсем немного — желание и материалы.
Как собрать каменку
Очень хорошо, когда каменка справляется и с нагревом парилки, и с подготовкой горячей воды для душа. Предлагаем обсудить особенности конструкции такой печи, чтобы понять, как собрать каменку с баком для воды своими руками и обеспечить её продолжительную и беспроблемную эксплуатацию.
Способ размещения бака
Чтобы нагрев воды происходил быстро, бак должен обеспечивать эффективный съём тепла. Обратная сторона вопроса — нельзя допускать перегрева и закипания жидкости. Таким образом, оптимальное место для размещения бака определяется равновесным соотношением степени нагрева и площади контакта. Ввиду вышесказанного можно выделить три подходящих способа установки.
Вариант первый
Вариант второй — цилиндрический бак вокруг дымохода. Основное достоинство бака этого типа — минимум «хищения» пространства в парилке, которая, как правило, имеет минимальную площадь для быстрого и экономичного нагрева. Недостаток бака заключается в сравнительно высокой сложности его самостоятельного изготовления. Бак такой конструкции есть ни что иное как обычный сегмент дымохода: он очень просто соединяется с вытяжным каналом каменки посредством поворотного колена или короткой вставки, при этом сечение внутренней трубы можно выбирать любым, благодаря чему не возникнет трудностей с подбором подходящей сэндвич-трубы.
И, наконец, третий вариант — установка бака в самой горячей зоне, то есть непосредственно на камни. Такая конструкция обладает наибольшим временем нагрева, но при этом никак не зависит от конструкции самой печи. Недочёт здесь только один — если бак расположен поверх кладки это:
- не вполне эстетично;
- вызывает неудобства с подливанием воды для генерации пара.
Наиболее подходящими для такого размещения бака будут печи с закрытой каменкой, однако следует выбирать вместимость водонагревателя с учётом пониженной теплоотдачи.
Открытый или закрытый бак?
Одной из основных тонкостей при устройстве бака для банной печи служит определение режима его работы и назначения. Часто имеет смысл комбинировать подготовку горячей воды для водных процедур и забирать часть её в качестве теплоносителя для системы отопления смежных помещений.
Пригодность бака для многофункционального использования определяется его типом, он может быть закрытым или открытым. Закрытый бак — это герметичная ёмкость, в которую вода поступает под рабочим давлением из системы холодного водопровода. Такой бак не имеет опасности перелива, но при этом остаётся крайне чувствительным к перегреву и требует установки группы безопасности с клапаном сброса.
Какой из вариантов лучше? Как минимум это определяется способом заполнения, ибо герметичный бак наполнить водой вручную практически невозможно. В свою очередь закрытая ёмкость более удобна при эксплуатации: нет нужды следить за уровнем воды, полный объём нагретой жидкости можно расходовать по своему усмотрению, не опасаясь опустошения и попадания воздуха в циркуляционный насос отопительной системы.
Особенности изготовления корпуса
В качестве материала для изготовления бака лучше всего выбрать нержавеющую листовую сталь толщиной 1–1,5 мм. Жаропрочность такой конструкции не так важна, намного критичнее простота обработки в домашних условиях. Именно поэтому для изготовления бака оптимально подойдут марки стали с низким содержанием углерода и легирующего хрома, способного модифицироваться до карбида при перегреве сварочного шва.
Для изготовления бака наилучшим образом подойдут марки стали AISI 304L или более распространённая 07Х16Н6. При столь малой толщине металла сварочный шов очень легко прожечь, поэтому начинающим сварщикам рекомендуется пользоваться электродами ОК61.30 толщиной 2 мм, для более опытных мастеров подойдут более дешёвые ОЗЛ-8 или ЦЛ-11 с 3 мм стержнем. Сварка ведётся инвертором в обратной полярности (плюс на электроде) при значении тока не более 50–60 А.
Для соединения тонких листов их стык рекомендуется выполнять внахлёст порядка 10 мм. Шов выполняется однопроходный без боковых колебаний и с достаточно высокой скоростью. Чтобы обеспечить быстрый отвод тепла из сварочной зоны, желательно подкладывать с обратной стороны шва массивный металлический предмет: для плоских швов это металлическая пластина или швеллер, для угловых — угловая сталь, для соединительного шва цилиндра — труба диаметром 70–80 мм.
Бак в форме параллелепипеда собирается наиболее просто, достаточно изготовить цельную развёртку вертикальных стенок и согнуть её в прямоугольный рукав. Дно и крышка бака — прямоугольные фрагменты, края которых отгибают наружу под прямым углом. После вставки эти детали позиционируются таким образом, чтобы стенка бака выступала за отогнутый край на 3–5 мм, затем по этому стыку проводится сварка. Электрод при этом должен направляться не перпендикулярно плоскости металла, а в торец отогнутого фрагмента под углом порядка 60°.

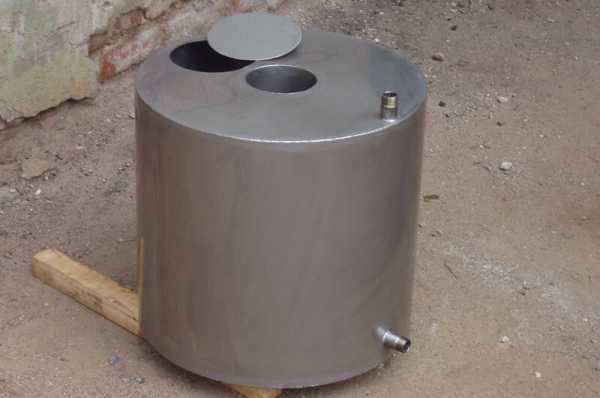

Бак для установки на дымоход может иметь цилиндрические или прямоугольные внешние стенки, но при этом обязательно требуется предварительное изготовление трубы по внутреннему диаметру вытяжного отвода печи. В ряде случаев эту трубу изготавливают немного конусной (в верхней части перехлёст на 1–1,5 мм меньше), чтобы иметь возможность плотно вставить её в вывод печи и обеспечить столь же плотное её соединение с верхними сегментами дымохода. В любом случае для изготовления трубы понадобится свернуть стальной лист и оправить края по 10–15 мм с каждой стыкуемой стороны для получения плотно прилегающих плоскостей шва.
Сначала труба крепится к сварочному столу с обоих концов струбцинами и проваривается изнутри. Для удобства электрод можно вставить в держатель в продольном положении и немного согнуть его под 90° со значительным радиусом изгиба, чтобы не осыпалось покрытие. После сварки изнутри выполняется наружный герметизирующий шов. Далее техника проста — сварить внешнюю стенку бака одним из описанных способов и вставить фрагменты дна и крышки с отогнутыми краями, герметично проварить все стыки. Нужно помнить, что труба должна выступать с нижней стороны бака не менее 150 мм, с верхней — около 50 мм.
Устройство каменки с водяной рубашкой
Большинство разновидностей каменок, в том числе и самодельных, можно доукомплектовать баком для воды с боковым размещением. Исключение составляют печи с кирпичным обкладом: зачастую аккуратно демонтировать часть такого экрана достаточно проблематично.
Если же экран каменки выполнен стальным кожухом, на нём размечают окно по размерам бака. Затем в кожухе вырезают фрагмент меньше разметки по 15–20 мм с каждой стороны и убирают теплоизоляцию при наличии таковой. Отступ от разметки образует полосу у каждого края, которая загибается вовнутрь: нужно только сделать косые подрезы в углах, а затем вставить между корпусом и экраном печи брусок подходящей толщины, после чего борт оправляется киянкой.
Наиболее сложная задача — выполнить качественное сварное соединение стенок бака с корпусом печи. При этом нужно правильно подобрать материал — для топок из углеродистой стали бак также должен быть «чёрным». Сварку нужно вести в мягких режимах, чтобы, с одной стороны, не нарушить структуру стенок топки, а с другой — не прожечь металл стенок бака.
Наиболее выгодно временно разобрать каменную кладку и положить печь набок, чтобы проводить сварку в нижнем положении. Не следует приваривать бак к каменке стенками в торец, правильнее будет отогнуть их края по 10–15 мм и вести шов по краю полученного нахлёста.

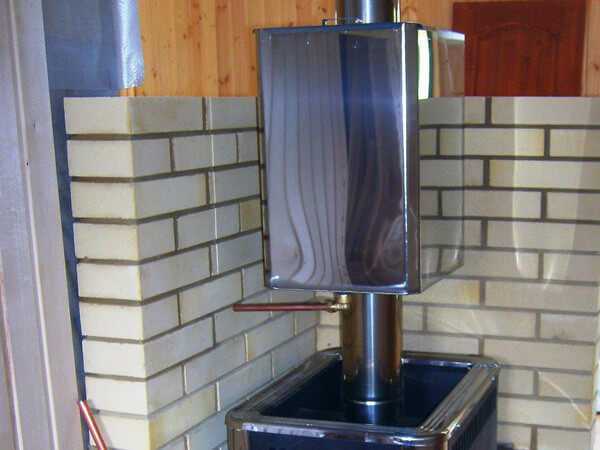

Установка бака на дымоход и его подключение
Как уже говорилось, бак на трубе дымохода — наиболее простой вариант, не требующий изменения планировки. Единственным ограничением служит вес — ёмкость объёмом свыше 50–70 литров требует дополнительной поддержки. Например, её можно подвесить на цепях к потолку или оснастить опорными ножками.
Соединение нагревателя с печью выполняется «по конденсату» — труба бака вставляется внутрь вытяжного канала. Чтобы упредить подтравливание в этом месте можно использовать силикатный термостойкий герметик. Если сверху бака система отвода продуктов горения выполнена утеплёнными сэндвич-трубами, сборка последующих сегментов выполняется «по дыму», для одностенных труб рекомендуется придерживаться обратного направления соединений.
Открытые баки могут не иметь сантехнического подключения как такового, достаточно врезать шаровый кран в нижней части боковой стенки. Если бак будет проточным, в его дно врезают два патрубка — один длинный, примерно до середины высоты бака, предназначенный для подачи холодной воды, и один короткий — для забора горячей. Многие справедливо заметят, что эта схема устроена по обратному принципу, чем в накопительных водонагревателях, однако бак печи нагревается не в одной точке, а по всей высоте, поэтому подмешивание холодной воды должно выполняться в наиболее нагретой зоне. Если бак подключается к системе отопления, требуется врезка ещё одного короткого резьбового патрубка для подвода обратки. опубликовано econet.ru
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
econet.ru
Печи для бани с баком для воды — делаем своими руками
Если ваша парная не подключена к электричеству и системе горячего водоснабжения, то возникает необходимость установить печь для бани с баком для воды. Для монтажа бака не потребуются какие-либо дополнительные сооружения или проведение сложных технически работ.
Есть два способа монтажа бака:
Первый способ: бак ставится прямо на печку
Бак надо монтировать так, чтоб дымоходная труба каменки проходила сквозь него. Тепло, идущее от трубы, и будет нагревать воду в емкости.
Этот способ согревания воды наиболее дешев. Особенно, если используются кирпичные печи для бани с баком для воды – отзывы говорят об этом недвусмысленно.
Однако у него есть и минусы. Нередко внутри дымохода, в местах его взаимодействия с водой, образуется явление, известное, как «холодная пробка». Там быстро накапливается нагар и его приходится регулярно чистить.
Второй способ сложнее, но более предпочтителен по двум обстоятельствам:
- бак ставится не на каменке, а отдельно от нее.
- вода греется при помощи открытого огня самой печки. От емкости отводят две стальные трубы, соединяющиеся со змеевиком. Он играет роль теплообменника и ставится в печку, где нагревается от ее тепла.
Вода из резервуара течет в теплообменник, согревается и снова поднимается по второй из труб в бак. Иными словами, сооружая подобные печи для бани с баком для воды, владельцы парных воссоздают отопительную систему с естественной циркуляцией воды.
Как выбрать бак
Объем резервуара необходимо подбирать, исходя из того, сколько человек будут обычно принимать банные процедуры. Для одного посетителя достаточно емкости на 10л.
Объем бака для воды берется из расчета 10л на человека
Кипятка в баке для него хватит, а нагревание будет осуществляться быстро. Если же парную будут посещать постоянно несколько людей, необходим резервуар, объем которого должен возрастать, пропорционально количеству посетителей. Когда сооружаются печи для бань с баком для воды своими руками, в расчете на то, чтобы можно было и принять душ, нужны емкости еще больших размеров.
Если вам необходимо выбрать обычный накопительный бак для воды в бани, посмотрите на статью в ссылке.

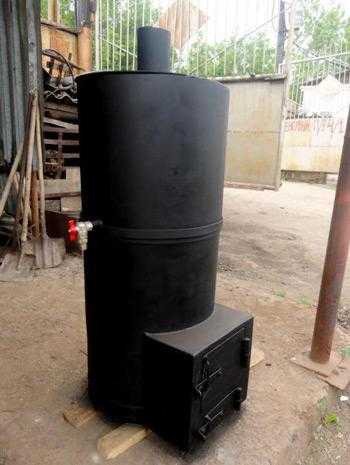

Самая простая конструкция печи с баком — из бочки
Чтобы сделать простейшую печь для бани с баком на дымоходе, нужна обыкновенная железная бочка. Собираться конструкция будет при помощи сварки.
Бак с водой стоит на самой печи
Изготовьте колосник печи из отрезков арматуры либо труб небольшого сечения. Поставьте его на один край трубы и приварите. На данное приспособление надо будет уложить на ребро кирпичи, поверх их размещаются камни. Основание той конструкции, на которой будут разложены камни, сделайте из полос стали.
Саму же бочку поставьте на кирпичи, тем самым создав зону горения. Одну из ее торцевых крышек уберите, в этом месте будет размещаться колосник. В противоположной крышке сделайте отверстие для дымохода. Водяной бак и каменку надо расположить в центре печки. Топливник будет находиться снизу.
Когда делается подобная дровяная печь для бани с баком для воды, данный резервуар изготавливается их листов железа, толщина которых должна быть не меньше 0.5см. Можете сделать его и из нержавеющей стали, такая емкость будет служить дольше. Однако коэффициент теплопередачи у нержавейки меньше, поэтому вода нагреваться будет дольше.
В дне емкости, в его середине, проделайте отверстие, его диаметр должен быть чуть больше, чем внешнее сечение трубы дымохода.
Далее на печку установите дымоход и оденьте на трубу бак. Обварите по всему периметру место их соединения. Это нужно не только для закрепления емкости, но и для герметизации ее днища.

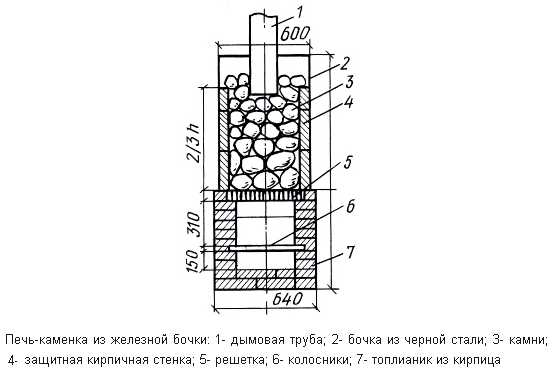

Схема печи с баком для воды из железной бочки
С тем, чтобы резервуар был устойчивым, его нужно прикрепить к печке. Делается это при помощи сварки. Надо отметить, что воду придется наливать через проделанное отверстие сбоку емкости, это не совсем удобно. Подобные печи для бани дровяные с баком для воды подходят для небольших парных и для тех из вас, для кого неважен красивый дизайн агрегата.
Печь с выносным баком
Подобный вариант более практичен, чем предыдущий. Можно сделать бак съемным и вносить его тогда, когда парилка уже прогрелась. Таким образом, вы предотвратите обычную ситуацию со стационарными емкостями, когда в помещении еще достаточно прохладно, а вода уже закипает.
Печь с выносным баком на 60л для горячей воды из нержавеющей стали
Чтобы изготовить такую конструкцию, вам нужна будет печь-буржуйка, обложенная кирпичом, с топливником, имеющим нагревательный регистр. Над топкой для размещения камней сделайте открытый карман.
Делайте печку из листов стали, толщиной в 0.5см. Нержавейка тут применима лишь для регистра и бака, так как подобная сталь имеет небольшую теплоотдачу.
Когда делается подобная кирпичная печь для бани с баком для воды своими руками, резервуар закрепляется на стене, таким образом, чтоб его нижняя кромка была выше уровня регистра примерно на 50см. Соединить друг с другом их можно при помощи армированного резинового шланга и хомутов.
samstroil.ru
Печи для бани с баком для воды своими руками
В бане без горячей воды не обойтись, и эффективнее всего нагреть ее печкой. Бак для нее несложно сделать самостоятельно, также можно купить готовую емкость. Варианты его установки различаются между собой. При этом любым из существующих способов печь для бани с баком для воды своими руками устанавливается без сложных работ и специального оборудования. Различные варианты крепления емкости позволяют определиться с наиболее подходящим из них. Выбор зависит от количества пользующихся парной людей и готовности купить определенные материалы.
Способы установки бака
Существуют следующие варианты крепления: над печью, к ее корпусу и на расстоянии от нее. В первом случае дымоотводящая труба проходит сквозь бак. Он обогревается теплом, идущим от нее, и от каменки, расположенной над топкой. Второй способ: емкость прикрепляется к наружной стороне печи, чаще всего сбоку. Вода нагревается за счет прогрева корпуса, но на это уходит немало времени. В кирпичной печи емкость также устанавливается внутри корпуса над топкой во время ее кладки. Однако для металлического агрегата этот вариант не подходит.
Еще один способ подключения бака для воды — выносной. Его располагают на стене в моечной, душевой или этажом выше, например, на чердаке. Нагрев воды осуществляется во встроенном в топку теплообменнике (регистре), из которого она по трубам поступает в накопительную емкость. Движение воды происходит так: холодная опускается вниз, горячая поднимается вверх.
Монтаж печи с баком
Кирпичная печь кладется согласно общим правилам, однако в зависимости от монтажа емкости может предусматриваться установка регистра внутри агрегата. Это же относится и к металлической каменке, которую сваривают из стали своими руками. Такое устройство характерно для конструкции с обогревом при помощи теплоносителя, о котором рассказывается дальше в статье.
К корпусу
Конкретный способ установки печи для бани с баком для воды основывается на быстроте монтажа и личном предпочтении пользоваться определенной конструкцией. Легче всего установить в парной металлический агрегат и прикрепить бак к его корпусу, но этот вариант предусматривает монтаж небольшой емкости. К металлической печи она приваривается, а к кирпичной крепится при помощи элементов, которые можно заложить во время кладки. Это наиболее дешевый способ обеспечения горячей водой небольшой парной для 1-2-х человек.

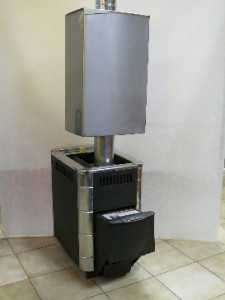

К основанию дымовой трубы

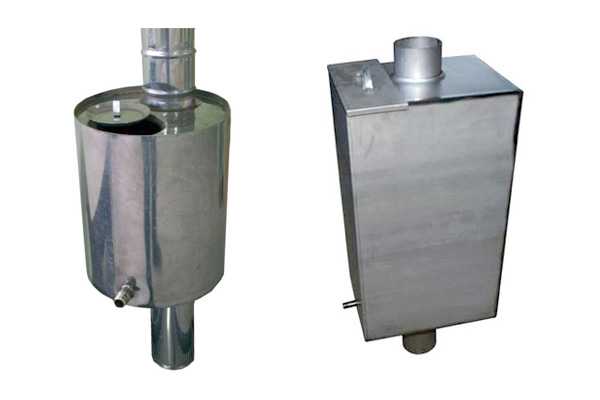

Немало преимуществ имеет бак, прикрепляемый к основанию дымовой трубы. Его объем ограничивается лишь потолком парильни, так как он может быть таким же длинным, как дымоход. Таким образом, даже небольшая печь сможет нагреть много воды, но скорость подогрева зависит от толщины стали. Материалом емкости чаще всего выбирают нержавейку, также можно использовать чугун. Долговечный чугун не поддается коррозии, вода в нем долго остается горячей после окончания топки. Однако его основной недостаток — большой вес.
Бак из нержавейки — легкий, его может установить 1 человек. Важно обеспечить в такой конструкции герметичность в местах прохода дымоотводящей трубы. Внизу бака вваривается кран для слива горячей воды, а вверху делают отверстие с крышкой для залива воды вручную. Для надежности лучше купить готовую емкость, в которую уже вварены элементы дымохода и вентиль. Данный способ позволяет установить емкость объемом до 120 л.
Монтаж бака на расстоянии от печи
На этапе сборки металлической или кладки кирпичной каменки в агрегат закладывают теплообменник. Он прикрепляется непосредственно к дымосборнику. К нему снаружи подключаются металлические трубы, которые другими концами соединяются с баком. Верхний и нижний отводы в емкости и в регистре должны соединяться одинаково: для горячей воды — сверху, для холодной — снизу.
Таким образом, в системе задействованы 3 трубы: из емкости выходит холодная вода и поступает в теплоноситель. Горячая поднимается вверх, а по третьей трубе спускается вниз, к вентилю, которым пользуются в парной. Материалом труб выбирают сталь, медь, чугун, гибкие шланги даже в металлическом рукаве или трубы из металлопластика применять не рекомендуется.
Монтаж предусматривает следующие условия:
- нижний край накопителя должен находиться минимум на полметра выше теплообменника;
- сливной кран устанавливается в нижней части отводящего контура;
- для исключения быстрого охлаждения воды в накопителе его стенки лучше теплоизолировать, например, пенополистиролом;
- отвод трубы к смесителю душа должен быть на высоте от 100 мм выше регистра;
- к баку подключается также 4-я труба, которая обеспечивает сток лишней воды (перелив), а его наполнение осуществляется водой, которая подается сверху по трубе под напором;
- следует соблюдать уклон контуров: для подающего минимальный угол составляет 20º, для отводящего 2º (уклон соблюдается от агрегата в сторону накопителя).
Бак изготавливают из нержавейки толщиной не менее 1 мм или покупают готовый. Подключение контуров осуществляют штуцерами, например, 3/4 дюйма: 2 внизу к теплообменнику и 2 вверху для водопровода и перелива. Данный способ позволяет нагревать большое количество воды, чтобы расходовать ее и в парильне, и душевой. Особенно он пригодится, если в бане собирается более 2-х человек, и требуется много воды.
Видео о готовых изделиях.
