разновидности, конструкции и требования к ним

Печь для бани

Металлические печи всегда были серьезными конкурентами кирпичным, особенно, когда дело касалось обогрева бань. С их помощью бани быстро нагреваются, а монтаж таких печей прост и не требует ни особых знаний, ни опыта. Кроме того, современные образцы имеют презентабельный внешний вид и могут работать на любых видах топлива. К тому же изготовить такую печку своими руками — не проблема, поскольку чертежи конструкций сегодня находятся в свободном доступе в Интернете. Так что рассмотрим подробнее самодельные печи для бани.

Но сначала сделаем одну оговорку. Достоинств у печи для бани из металла немало, но к ним предъявляются очень жесткие требования в плане эксплуатации. Небольшое нарушение правил, и пожара не избежать. Вот почему все специалисты в один голос требуют досконального изучения печной конструкции с обязательным использованием чертежей. И только после этого можно переходить к их созданию. Дополнительно рассмотрим нюансы изготовления.

Разновидности металлических печей

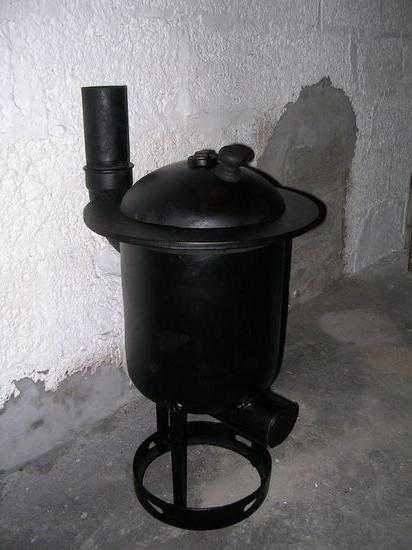

Самый простой вариант печи из металла — это обычная буржуйка. Она состоит из кожуха с дверцей и ножками, внутри которого установлена решетка. На ней и сжигаются дрова. Как и у всех печей, наличие дымохода обязательно. Скажем прямо — это не самый лучший вариант, хотя он греет помещение бани отлично. Но при этом потребляет слишком много топлива. Вы просто не будете успевать подбрасывать дровишки в пасть буржуйки, чтобы поддерживать в бане требуемую температуру. Многие говорят, что это вообще пережиток прошлого.

Но давайте не будем сразу списывать этот образец, который верой и правдой обслуживал бани на протяжении многих лет. Сегодня современные кулибины предлагают усовершенствованную буржуйку, которую относят к категории печей длительного горения.

Что же изменилось внутри самой конструкции?

  • Во-первых, ее топочную камеру разделили горизонтальной перегородкой на две части. В нижней сгорают дрова, а в верхней — топочные газы. Они проходят по каналу, оставленному сбоку в виде зазора между перегородкой и вертикальной стенкой прибора.
  • Во-вторых, дрова укладываются плотно друг к другу, чтобы они сгорали при меньшем количестве кислорода.
  • В-третьих, устанавливаются специальные каналы, по которым свежий воздух поступает во вторую камеру сгорания.

И все же эти печи из металла не самые экономичные. Да и КПД у них не очень высокий. Поэтому предлагаем другие виды изделий.

Традиционные металлические самодельные печи — это своеобразные конструкции, в которых есть место и топке, и плоскостям нагрева, и каменке, и баку с водой. То есть должен быть полный комплект, который обеспечит баню не только теплом, но и горячей водой. Кстати, о баке с водой. Его объем может быть разным, но мастера говорят о том, что для небольших банных помещений с небольшой печкой из металла оптимальный вариант — это 60–70 литров.

Правда, есть два очень важных предупреждения:

  • Банная металлическая печь должна изготавливаться из листового железа толщиной минимум 4 мм. Можно изготовить ее и из трубы.
  • Она должна обязательно обкладываться кирпичом. Это увеличит безопасность конструкции и создаст условия для равномерного распределения тепла по всему помещению.

Внимание! Одно из самых больших достоинств самодельных печей из металла — это отсутствие необходимости устройства большого и прочного основания. Вариантов основания много. К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа.

Типы конструкций

Металлическая печь для бани

Самодельные металлические печи по своей конструкции делятся на три основных типа:

  • Закрытые.
  • Открытые.
  • Комбинированные.

Чем они отличаются друг от друга? В первом случае это простая модель, корпус которой снаружи и изнутри облицовывается огнеупорным кирпичом. Безусловно, это дорогой вариант, поэтому многие используют для облицовки обычный красный кирпич. Кстати, кирпичи крепятся к стенкам агрегата и между собой специальной проволокой. Посредине печи внутри устанавливается решетка, на которую накладывают камни.

Второй вариант более простой. Для этого печку по всему периметру отделывают металлической решеткой так, чтобы между стенками прибора и решетки оставался достаточно внушительный зазор. В него и засыпают камни.

Комбинированный вариант самый сложный. Для этого каменку устраивают поверх котла, для чего сооружается дополнительная прочная конструкция. Это усложняет агрегат и увеличивает его стоимость. Но работает он гораздо эффективнее за счет установки дополнительных элементов отдачи тепловой энергии.

Типы топлива

В этой категории всего лишь три группы изделий:

  • Печи электрические. В их комплектацию входят металлический корпус и ТЭН. Требование — хорошая изоляция клемм и мест подключения.
  • Газовые. В их составе кроме корпуса есть горелка, подающая топливо в топку. Специалисты рекомендуют установить блок безопасности в виде несложной автоматической системы контроля. К примеру, терморегулятор, датчик температуры и датчик пламени. Последний особенно важен — он будет контролировать подачу газа. При затухании пламени он даст команду клапану, который перекроет газовую трубную магистраль.
  • Дровяные. Это самые простые конструкции, в которых не используются подводящие сети энергоносителей. К ним, кстати, относятся и буржуйки.

Пример конструкции самодельной печки

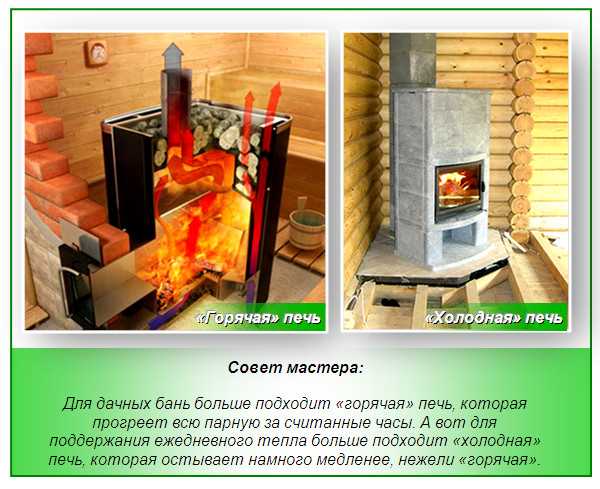

Самодельная печь для бани из металла выделяет жесткое тепло. Именно поэтому многие предпочитают агрегаты из кирпича. Но у металлического варианта есть много преимуществ:

  • Высокая теплоотдача металла. Парилка с железной печкой нагревается за час или полтора. Кирпичную печку придется греть несколько часов.
  • Это герметичная конструкция, из которой угарные газы вылетают в трубу дымохода. В этом плане устройство кирпичной печки явно не на высоте. Если вы не специалист и сделали ее своими руками, то велика вероятность, что в конструкции между кладками кирпичей останутся щели. Через них дым будет просачиваться внутрь помещения бани.
  • Даже если использовать влажные дрова, самодельная печка из металла их переработает.

Кстати, монтаж печи для дома или бани надо начинать с установки дымохода, после чего прибор подстраивается под него.

Итак, сделать печь для бани своими руками будет не очень сложно, если вы владеете навыками работы со сварочным аппаратом. В ее конструкции всего два больших элемента — камера сгорания и водяной бак. Использовать для самодельного агрегата лучше всего трубы с толщиной стенки не менее 10 мм.

Последовательность монтажа печки

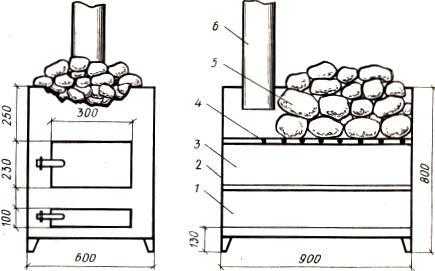

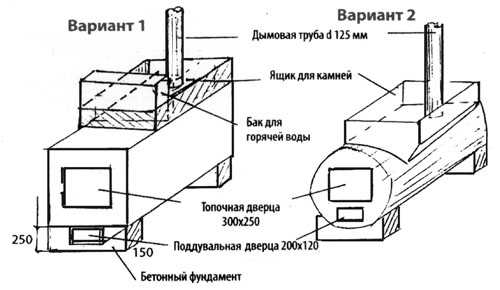

Чертеж печки для бани

Монтаж печи проводится в следующем порядке. Сначала ставите трубу вертикально и делите ее на две ровные части горизонтальным блином. Он приваривается герметичным сплошным швом, лучше с двух сторон. Нижняя часть будет топкой. В нее устанавливается решетка и делается дверца для загрузки дров, а снизу обязательно вырезается поддувало. В горизонтальном блине делается отверстие под дымоходную трубу, куда вставляется и приваривается дымоход.

В образовавшееся верхнее пространство засыпаются камни — это будет каменка. Теперь к основной трубе привариваются по периметру несколько отрезков металлической арматуры. На них располагается бак, в который вставлена вертикальная труба. Она будет продолжением дымохода печи. Кстати, бак может быть съемным или цельным с нагревательным прибором.

Теперь можно собрать печь и опробовать ее в работе. В топке разжигаются дрова, в каменку закладываются камни, а в бак заливается вода. Через 1,0–1,5 часа парилка и вода должны нагреться до необходимой температуры. Если все в порядке, и работа печки вас полностью устраивает, можно переходить к ее установке. Установили? Обязательно облицуйте ее кирпичом. Это обережет вас от ожогов и будет равномерно распределять тепловую энергию по всему помещению.

Такое устройство печи из обычной трубы — не единственный вариант. Вместо трубы можно использовать металлические листы. Тогда печка будет прямоугольного сечения, но это никоим образом не скажется на качестве тепловой отдачи прибора. Кстати, не стоит обращать внимание на внешний вид агрегата. Он, естественно, будет уступать заводским аналогам. Это неприятность поправима, поскольку агрегат вы облицуете кирпичом. А вот для его кладки, если вы неспециалист, рекомендуем пригласить мастера. Что ни говори, а эстетическая сторона любого дела должна быть на самом высоком уровне.

Важна ли форма печки?

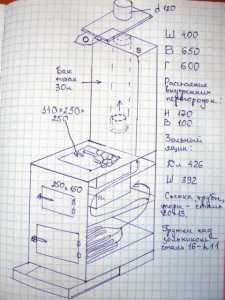

Печь для бани из металла чертеж

Вопрос, печь какой формы работает эффективно, а какая не очень, сегодня задают многие обыватели, которые решили самостоятельно изготовить печь из металла. Разница, конечно, есть:

  • Прямоугольные конструкции более устойчивы к перепадам температуры. Хотя специалисты говорят о том, что даже их необходимо усиливать уголками, которые выполняют функцию ребер жесткости. Добавим, что в углах этой конструкции температура всегда ниже, что упрощает процесс обслуживания.

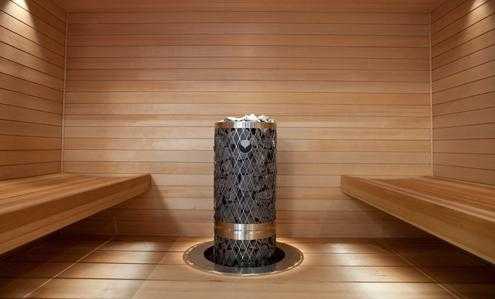

  • Печки цилиндрической формы из металла большой толщины обладают высокой механической прочностью.
  • Горизонтальные образцы неравномерно распределяют тепло по сравнению с вертикальными. В последних самая нагретая часть — это камера сгорания, откуда тепло по вертикали равномерно распределяется и по конструкции агрегата, и по всему объему помещения.

И все же на прочность конструкции в первую очередь влияет выбранный металл, особенно его толщина. Чем толще, тем надежнее, хотя это увеличивает вес изделия. Но учитывайте тот момент, что листовой металл в процессе нагрева изменяет свои линейные размеры, что влияет на его прочность. Если не установить ребра жесткости, то вероятность коробления и образования трещин резко возрастает.

Заключение по теме

Как видите, самодельных печей по типу конструкции достаточно много. Насколько они хороши, показывает жизнь и продолжительная их эксплуатация. Не будем утверждать, что они лучше заводских. Но не стоит принижать и их достоинств. Если все операции по изготовлению печи проведены грамотно и на самом высоком уровне, то бояться нет причин. Такие печи будут десятилетиями трудиться, грея дома, бани, гаражи и другие постройки.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Технология изготовления самодельной печи из металла для бани

Как и в любом другом деле, к строительству бани необходимо отнестись со всей серьёзностью. Особое внимание стоит уделять изготовлению печи, ведь она является самым важным её элементом. Она берёт на себя две основные функции: прогревает воду, необходимую для проведения процедур, а также воздух внутри парилки. Далее выясним, какие виды конструкций существуют, основные рекомендации по их установке и детально рассмотрим технологию изготовления самодельной металлической печи для бани.

Основные моменты строительства печи для бани

Существуют печи с закрытым и открытым отделением для камней. Отличаются они тем, что закрытые конструкции дольше поддерживают тепло внутри помещения, но парилка будет прогреваться значительно дольше. При использовании открытой каменки, все происходит ровно наоборот – баня нагревается быстро, но при поливе камней водой, помещение будет быстрее охлаждаться. Если в планах использовать баню в редких случаях, то рекомендуется остановить свой выбор на закрытом каменном отделении.

Прежде чем приступать к сооружению печи для бани, необходимо учитывать советы специалистов по этому вопросу. Первым делом нужно рассмотреть все существующие проекты и подобрать для себя самый подходящий вариант. После этого, необходимо побеспокоиться о гидроизоляции фундамента, который делают на 5 сантиметров шире диаметра печи. В топливную камеру нужно установить специальную решётку (колосник) для отсеивания золы, которая попадает в зольник. Именно зольник помогает улучшить процесс горения в топке, а это даёт возможность прогревать печь быстрее. При установке дымохода нужно помнить о монтаже шибера, который необходим для регулировки тяги.

Рекомендации по установке банных печей

  • Под печь отводится отдельный фундамент.
  • Сама конструкция должна быть герметичной и очень прочной.
  • Деревянную основу, находящуюся в непосредственной близости от печи необходимо обработать антисептиком, а для защиты от внезапного возгорания ещё нужно обить листами металла.
  • Раскалённые элементы конструкции не должны соприкасаться с легковоспламеняющимися предметами.
  • Зольник должен размещаться не ниже чем за 15 см от уровня пола.
  • Промежуток между потолком бани и верхней частью печи должен составлять не меньше чем 50 см.
  • Под самой печью необходимо установить лист металла, чтобы защитить деревянный пол.

Самодельная печь должна обладать следующими характеристиками.

  1. Аппарат должен поддерживать температуру комнаты от 85 градусов в верхней части парилки и 45 градусов в области пола.
  2. Камни в печи необходимо раскладывать так, чтобы они равномерно прогревались. Это обеспечит максимальное количество пара при поливе водой.
  3. Корпус конструкции, а также дымоход не должны содержать трещин или других изъянов.
  4. Аппарат должен выдавать максимальный КПД, для обеспечения наибольшей эффективности печи.

Виды самодельных печей для бани

  1. Металлическая печь . Такую конструкцию делают с листового металла либо используют металлическую трубу уже в качестве готовой основы для будущего аппарата. Часть сооружения обкладывают кирпичом, в том числе нижнюю топку и стенку к которой она прилегает. Работает печь по такому принципу: через боковую дверцу вливается вода, которая моментально нагревается и превращается в пар. Для сооружения такого аппарата потребуются листы металла толщиной от 5 мм.
  2. Кирпичная печь . Является одной из самых распространённых, но в то же время и достаточно трудоёмкой в изготовлении. Её топка полностью выкладывается из огнеупорного кирпича, под которой располагается зольник. В верхней части приделывается стальная решётка, на которую укладываются камни. Вода до аппарата подаётся с помощью змеевика. Обязательно её возводят на фундаменте, который состоит из песка и глины. Запрещается использовать в раствор цемент, так как он не обладает огнеупорными качествами.

Дальше остановимся на технологии изготовления печи для бани из металлической трубы.

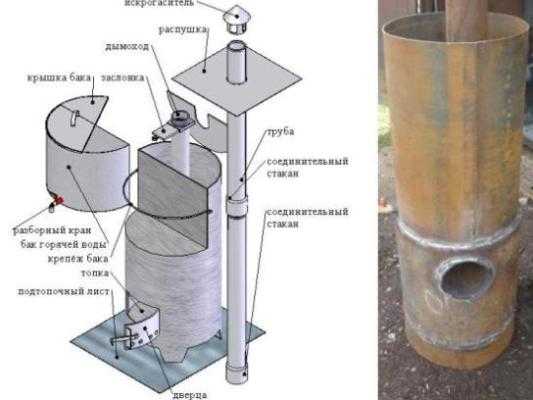

Самодельная печь из металлической трубы

Эти конструкции являются очень эффективными, а для их сооружения не потребуется много времени, если обладать соответствующими навыками. Прежде чем приступать непосредственно к работе, необходимо тщательно продумать место, где будет находиться будущая конструкция. Для работы потребуются следующие материалы: металлическая труба, диаметр которой составляет 50мм, ширина стенок 10мм, а длина не меньше 1,5 метра, листы железа толщиной 10 мм, 8 прутов арматуры диаметром 10мм, щебень, песок, цемент, 300-400 единиц кирпича и глина. Также понадобятся такие инструменты: болгарка, сварочный аппарат и электроды к нему (диаметр 3,4).

Основные этапы изготовления металлической печи

Заливка фундамента

Для начала необходимо соорудить опалубку размерами 1 x1 мм и высотою 30 см. Далее укладываем по периметру пруты арматуры, квадратами 20×20 см, предварительно скрепив их проволокой. Чтобы они не лежали на земле, то на краях убиваем четыре металлических прута, на которые и будет ложиться решётка. После этой процедуры заливаем сам раствор. Чтобы он впоследствии не растрескался, то при высыхании укрываем фундамент мокрой тканью, которую необходимо пропитать в воде две недели.

Подготовка заготовок, из которых будет состоять печь

Берём металлическую трубу, с размерами что были указаны выше и разделяем её на 2 части: одна из которых 90 см, а вторая 60. Из большей детали будет сделана топка и отделение для камней, а меньшая пойдёт на изготовления водонагревательного бака.

Изготовление самой печи

В нижней части большого куска трубы, что необходим для каменки, проделываем отверстие для поддувала, высота которого должна составлять 6 см, а ширина 20 сантиметров. Прямо над ним, при помощи сварки, устанавливается круглая решётка. После этого необходимо вырезать часть металла, который впоследствии будет использоваться для изготовления колосника. При помощи сварочного аппарата приваривается 4 крепления для его установки.

После этого нужно сделать нишу, в которой будет находиться топка. Из оставшегося куска трубы изготавливаем дверцу для топки, которую ставим на петли. Берём кусок трубы высотою 30 сантиметров, что будет служить под каменку, и привариваем его к топке. В каменке также делаем отверстие для заслонки, после чего наполовину заполняем её округлёнными камнями. Кверху конструкции устанавливаем специальную муфту, которая будет нужна при установке водонагревательного бака.

Сборка водонагревательного бака

Для следующего этапа понадобится меньшая часть трубы. Для изготовления бака необходимо к торцевой части заготовки приварить дно, толщиной не менее восьми миллиметров. После этого, в нём нужно проделать отверстие, которое будет использоваться под дымовую трубу. Сам дымоход прочно привариваем ко дну бака. Необходимо убедиться, что нет никаких отверстий, через которые может просочиться вода в топку. К дымовой трубе, на 5 сантиметров выше от основы бака, привариваем выступы длиною в 30 сантиметров, на которые будет сооружаться каменный дымоход, что выводится через крышу. Дымоход оборудуем задвижкой для контроля тяги.

Установка всей конструкции в комнату

После изготовления печи, можно приступать к монтированию её в помещении. При этом необходимо придерживаться основных правил.

  1. Нужно строго соблюдать размеры платформы, где будет стоять печь. Она должна иметь квадратную форму, со сторонами по 70 сантиметров, и высотой от 15 до 20 см. При этом необходимо сохранять расстояние от аппарата до ближайшей стены не менее чем 20 см .
  2. Конструкцию необходимо устанавливать на фундамент, который нужно выложить из огнеупорного кирпича, а раствор сделать из песка и глины, но без добавления цемента.
  3. Печь необходимо устанавливать так, чтобы топка была направлена к выходу, а дверка каменки располагалась по диагонали до угла.
  4. При установке полок в парной, нужно размещать их на такой высоте, чтобы не цеплять головой. Нужно помнить, что самая большая температура в парилке возле потолка, так как нагретый воздух поднимается вверх. Не рекомендуется устанавливать светильники на потолке парилки.
  5. Обычно баню делают из дерева, поэтому печь обкладывают огнеупорным кирпичом.
  6. После проведения всех работ, можно приступать к испытанию бани. Проверку необходимо проводить в пустом помещении.

Металлическая печь для бани достаточно дорогое удовольствие, которое не каждому по карману. Но, если не хватает денег на покупку новой печи, всегда можно соорудить её в домашних условиях. Благодаря этому пособию, каждый может сделать самодельную печь в баню, приложив для этого минимум усилий и финансовых затрат.

bane.guru

Самодельные печи для бани. Самодельные печи для бани из металлической трубы: лучшие конструкции :: SYL.ru

В бане самым главным предметом по праву считается печь. Ее сооружение является очень ответственным делом. Особенно это касается тех, кто решает своими руками соорудить печь для бани. Отзывы многих умельцев свидетельствуют о том, что это достаточно выгодный с экономической точки зрения вариант. Конструкция сооружается по собственной схеме, в которой учитываются все особенности помещения. Далее разберемся, какой может быть печь для бани. Отзывы владельцев собственных парных помогут определиться с выбором наиболее оптимальной конструкции.

Преимущества каменки

Любой хозяин бани стремится как можно лучше обустроить помещение парной. Многие придумывают разнообразные конструкции, которые не только должны выполнять свои прямые функции, но и стать изюминкой интерьера. Однако, как практика показывает, самым оптимальным вариантом считается печка-каменка. Основным преимуществом конструкции считаются ее габариты. За счет небольших размеров такие банные печи можно соорудить даже в маленькой парной. Ширина конструкций 52, длина 103, а высота 140 см. Последняя величина указана без размера трубы. И даже при этих небольших габаритах хозяева умудряются еще больше увеличить полезную площадь парной. Для этого банные печи сооружают в моечных. В парных же выводят лишь один их бок. Сооружая самодельные печи для бани, необходимо помнить и о пожарной безопасности. Между стеной и конструкцией делается промежуток, так называемая «отступка». Его обшивают огнеупорным несгораемым материалом. Его же используют для отделки перегородки, через которую выводят бок конструкции в парную.

Самодельные железные печи для бани

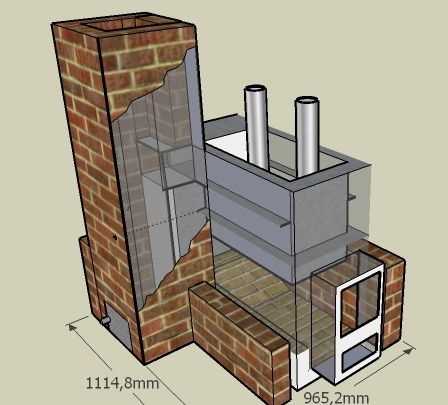

Как правило, они имеют конструкцию комбинированного типа. Самодельные металлические печи для бани включают в себя:

  • Стальные трубы. Их используют для сооружения дожигателей-искрогасителей, дымовых каналов. Также эти элементы составляют и непосредственно печную трубу.
  • Топка. Ее традиционно, как правило, складывают из кирпича. Преимуществом такой топки перед металлической является сниженная теплопроводность. Кирпич медленно разогревается и так же остывает. А металлу свойственно быстрое повышение температуры и такое же скорое охлаждение. Благодаря низкой теплопроводности кирпича температура помещения будет сохраняться на высоком уровне длительное время.
  • Прочие элементы. Все они, кроме топки, делаются из листового железа. Желательно для этого использовать сталь.

Важные моменты

Установка печи в бане должна осуществляться с соблюдением всех правил безопасности. В противном случае поверхности, с которыми будет соприкасаться конструкция, могут нагреться до очень высокой, критической температуры. В результате может возникнуть пожароопасная ситуация. Установка печи в бане производится на четко спланированную горизонтальную поверхность. С грунта предварительно снимается верхний слой с растительностью. Далее на поверхность укладывают лещадный камень, а промежутки между ним заполняют смесью, состоящей из щебня и речного песка. Такая поверхность будет устойчива к высоким температурам.

Дровяные печи для бани: основные особенности конструкций

Внутреннее пространство топки выполняется из стальных полос и уголков. Последние можно также использовать для внешней верхней обвязки кладки. Топку перекрывают стальным листом. В нем делают отверстие. Оно может быть как квадратным, так и круглым. Диаметр либо размер сторон отверстия – порядка 15 см. Сквозь него будут выводиться продукты сгорания. Снаружи самодельные печи для бани укрепляются стальными полосами. Рамки, поддувало, дверки можно приобрести готовыми. Что касается уровня, на котором располагаются самодельные печи для бани, то традиционно конструкции заглубляются до колосниковой решетки. Размеры поддувала, как правило, вдвое меньше, чем у топки. Обычно таких габаритов хватает, чтобы обеспечить хорошую тягу.

Дожигатель-искрогаситель

Этот элемент обеспечивает более полное догорание газов, выходящих из топки. Дожигаель-искрогаситель – это цилиндр, который укреплен над отверстием перекрывающего листа. Его наполняют разнообразными металлическими ненужными деталями. Их укладывают в цилиндр так, чтобы каждый элемент препятствовал другому выпадать из отверстия. Каменка и дожигатель сверху накрывается крышкой. Она выполнена из пятимиллиметровой стали. За счет такого несложного приспособления самодельные печи для бани не только пожаробезопасны, но и становятся оснащены своеобразным аккумулятором тепловой энергии. Элементы, которыми заполнен цилиндр, не только способствуют дожиганию газов и не позволяют искрам вырываться наружу. Благодаря им, как отмечают сами хозяева, надолго сохраняется тепло. Это, в свою очередь, значительно повышает КПД печи.

Парообразование

Для его повышения самодельные печи для бани в составе кладки имеют обычные камни и фарфоровые электроизоляторы. После разогрева плескание на эти материалы воды провоцирует образование пара в большом объеме. Кроме того что эти изоляторы и камни способствуют сохранению тепловой энергии, они ускоряют высыхание полов в моечной.

Элементы конструкции

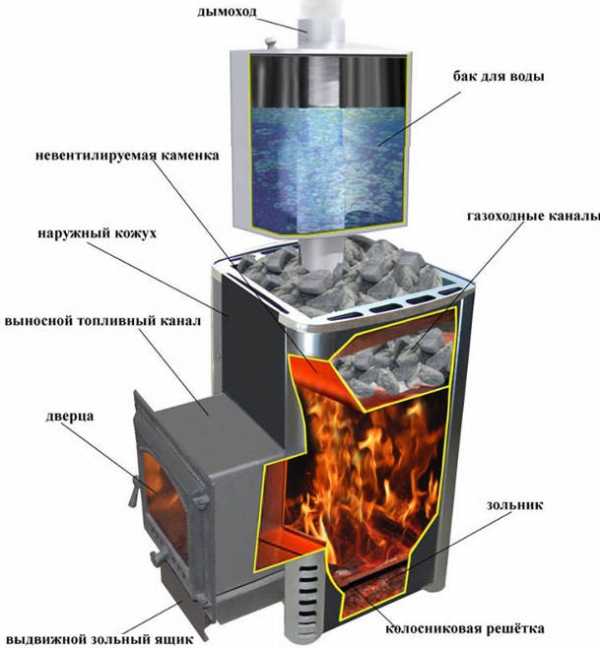

Дровяные печи для бани представляют собой шкафы с дверцами. Внутри расположен дожигатель-искрогаситель. Одна дверка находится со стороны мойки, а другая – парного отделения. Первая имеет меньший размер, сравнительно со второй. В шкаф с горкой насыпаются камни. Обязательно в нижней части следует просверлить отверстия. Они обеспечат лучший выход пара. Эту часть стенки называют «порожком». Верхний участок – «притолока» – предназначается для перенаправления пара, перегретого в дожигателе, непосредственно в парную. Небольшой его объем также отправляется в моечную. Для трубы печи в крыше и потолке прорезают отверстия. Они отделываются огнеупорными материалами. Дымовая труба, которая соединяется с отверстием металлического цилиндра посредством патрубка, выводится вверх. Участки крепления тщательно заделываются герметиком с низкой степенью теплопроводности. Поскольку «вьюшка» у трубы отсутствует, сила тяги регулируется при помощи закрытия/открытия дверок топки и поддувала. Чертежи самодельных печей для бани зачастую дополняют сварными баками для воды. Их монтируют на поверхности топки. Как правило, объем бака составляет 100 литров. Его стенки выполняют из стальных, крышки – дюралюминиевых листов. Ручки вырезают из крепкой породы дерева.

Режимы топки

У сварной печи их два. Первый режим используется для быстрого прогрева парного отделения в холодный период и занимает от 1 до 1.5 часов. Его осуществляют с открытой дверкой поддувала. Второй режим применяется или для поддержания температуры на определенном уровне или для прогрева помещения в теплый период. В этом случае дверцу поддувала лишь слегка приоткрывают. За счет этого обеспечивается небольшая тяга и жар в топке. Методы прогрева классифицируются в зависимости от того, в каком помещении нужно нагнать температуру в первую очередь. Если это сначала моечное отделение, то открывают дверки в нем, если парное – то, соответственно, в этой части бани. Для прогрева обоих помещений дверцы распахивают с двух сторон.

Лучший вариант – универсальная каменка

Такая печь прекрасно подойдет как для сауны, так и для бани. Температура в 80 градусов достигается в течение 1.5 часов при объеме парной 8 м3. Вместе с этим доводится до кипения 50 л воды. Печь имеет два дымохода. Первый предназначается для нагрева и топки каменки. Второй дымоход – свободный. Через него уходит угарный газ и дым, когда достигнута нужная температура, но при этом топливо полностью не прогорело. Для конструкции берут листовое железо, толщина которого 3-4 мм. Для большего удобства сборки каменка, труба и топливник изготавливаются отдельно. Последний сваривают из металла. Его толщина – не меньше пяти миллиметров. В комплектацию входят малая и большая задвижки, а также две решетки. Они предназначены для поддувала и каменки. Решетка в последней сваривается из стержней. Их диаметр – в пределах 2 см. Оптимальное расстояние между стержнями – не более пяти сантиметров. Элементы устанавливаются свободно на опорах. Решетку поддувала сваривают из стержней, диаметр которых 0.8-1 см. В качестве каркаса используются 2 уголка, размер которых 2х2 см. Решетка поддувала монтируется съемной. По ширине всего топливника привариваются пазы задвижек, шириной 10 см. Их изготавливают из металлических полос 0.5х2 см. Пазы для разделяющей стенки делаются из таких же элементов. Снизу приваривается поддувало. Каменка собирается из стали, толщина которой 3 мм. Монтируется она на горловину топки. Сверху печь оснащают двумя патрубками. Диаметры элементов – 10 и 14 сантиметров, а высота – 10. К ним приваривают фланцы, имеющие 4 отверстия. Они предназначены для фиксации трубы и обводного колена.

Дымоходная труба должна иметь диаметр в пределах 14 см. Сторона печи, соприкасающаяся с деревянной стеной, сооружается из кирпича. Его нужно ставить на ребро. При протапливании печи открывают только две задвижки – большую и ту, которая находится до фланца трубы. К тому моменту, когда топливо почти прогорело, а температура приблизилась к оптимальному показателю, открывают малую задвижку. Первые две при этом закрывают. Оставшийся дым и угарный газ проходят по обводному каналу мимо каменки.

Дополнительные сведения

Для лучшего сохранения тепла в парилке необходимо установить качественные окна. Для более быстрого прогрева можно закрыть все дверки. В этом случае все камни в духовке накалятся до максимального предела. Однако в этом случае следует использовать второй – медленный – режим прогрева. Топить печь можно не только дровами. Используют также торф, уголь или газ. Однако традиционным топливом считается все же древесина.

www.syl.ru

печки из трубы, банные из металла, фото, металлические самоделки, разные виды

Для изготовления самодельных печей следует предварительно изучить теоретическую часть процесса Баня – это мечта каждого хозяина частного дома и большинства владельцев многоэтажных домов. Многие народные умельцы возводят такие конструкции своими силами. Более того, даже комплектующие парилки тоже часто создаются своими руками. И не зря! Ведь намного приятнее находится в бане, которую ты сделал сам с любовью. Поэтому сегодня мы расскажем вам про один из важнейших элементов такой постройки – про печь.

Какими качествами должны обладать самодельные печи для бани

Самодельные печи, если они сделаны с соблюдением всех условий, будут ничуть не хуже покупного варианта. Однако подобные самоделки обходятся намного дешевле. Делая подобные конструкции, вы должны учитывать основные требования к банным печам.

Печь для бани не обязательно делать своими руками, ее можно купить в готовом виде или заказать у опытного печника. Позиции, которые мы приведем чуть ниже, пригодятся вам не только для самостоятельного изготовления такой конструкции, но и для выбора готовой печи.

Самодельные печи для бани должны быть выполнены из качественного металла, чтобы их можно было использовать длительное время

Требования к печам для бань:

  1. Печи для бань должны иметь свой индивидуальный фундамент. Это увеличит надежность конструкции и продлит ее срок службы.
  2. Очень важно, чтобы банные печи, не имели ни каких зазоров и трещин. Они должны быть полностью герметичны.
  3. Все деревянные составляющие бани, которые находятся возле печи, нужно обшить листами металла. В крайнем случае, их можно обработать специальными препаратами.
  4. Зольник печи нужно располагать на расстоянии, как минимум, 15 сантиметров от пола.
  5. Верхняя точка печи и потолок должно разделять расстояние, хотя бы в полметра.
  6. Пол возле печи обшивается железными листами.
  7. Местоположение печи должно совпадать с дверью предбанника.
  8. Печи для бани должны быть настолько мощными, чтобы мочь нагревать воздух в верхней части бани минимум до 90 градусов, а в нижней до 50.
  9. Камни, уложенные в печь, должны прогреваться настолько сильно, чтобы образовывали пар при поливе их водой;
  10. Кпд печи должно быть максимально высоким.
  11. Топливо в банной печи должно прогорать равномерно.

Выбирая проект для изготовления печи в баню, обязательно проверьте, чтобы приглянувшийся вам вариант соответствовал всем необходимым требованиям. В противном случае парилка не будет работать на 100%.

Виды самодельных печей для бани

Печи для бани могут иметь разный вид. Это касается не только их дизайна, но и некоторых других характеристик. Поэтому еще на этапе постройки бани нужно определиться со всеми нюансами этого элемента.

Банные печи сейчас в основном железные. Однако существуют и кирпичные варианты. Их КПД ниже, но выглядят они эстетичнее.

Банные печи разделяются по виду топлива, из которой они сделаны. Это первый пункт, на который вам стоит обратить внимание. Итак, давайте посмотрим специфику каждого из вариантов.

Разные виды печей по типу топлива:

  1. Печи на газу – это вариант, реже всего использующийся для бань. Все дело в небезопасности такого топлива. Если вы решили выбрать именно этот вариант, то обязательно позаботьтесь о наличии датчиков безопасности.
  2. Электрические банные печи выглядят очень современно. Однако они не могут придать бане того самобытного шарма, которым наделяют ее более современные варианты. Также такие печи напрямую зависят от наличия электроэнергии.
  3. Дровяные печи – это наиболее распространенный вариант для обустройства бани. Они выглядят самобытно и помогают перенестись во время банных процедур, на несколько веков назад.

Самодельные печи для бани могут отличаться по внешнему виду и размерам, однако конструкция у них одинаковая

Также металлические бани для печи разделяются на виды по своей конструкции. Существует полностью металлическая печь и конструкция, обшитая листовым металлом. Во втором варианте основа печи сделана из кирпича.

Какой бы вариант вы не выбрали, важно помнить, что он должен соответствовать всем описанным в предыдущем раздели требованиям. Также важно обращать внимание на форму печи. Наиболее предпочтительными являются прямоугольные и цилиндрические печи.

Металлические самоделки-печи имеют свои достоинства и недостатки. Поэтому вам нужно взвесит все «за» и «против», прежде чем приступать к их изготовлению.

Преимущества металлических печей:

  • Металлические банные печи очень быстро нагреваются, поэтому помещения оснащенные такими конструкциями не нуждаются в длительной протопке;
  • Самодельные печи для бани обойдутся вам недорого;
  • Качественная сварка металлической печи, обеспечит ей долгий срок службы;
  • Правильная сборка печи исключит возможность взрыва или задымления помещения.

Все эти достоинства присущи правильно собранным печам из металла. Такая готовая конструкция стоит достаточно дорого, но ее самодельный аналог обойдется вам «в копейки». Однако есть у таких конструкций и некоторые недостатки.

Минусы печей из металла для бани:

  • Самодельная металлическая печь не только быстро нагревается, но и скоропостижно остывает;
  • Банные печи из железа не могут обеспечить отопления всех комнат бани, поэтому такой вариант приемлем лишь для небольших загородных сооружений.

Минусы, как вы заметили, у таких печей тоже имеются. И они достаточно существенны. Поэтому нельзя сказать точно, подойдет ли вам металлическая конструкция. Все зависит от конкретной ситуации.

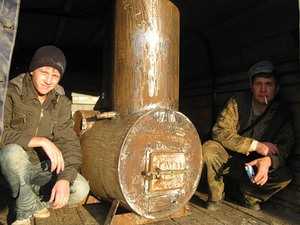

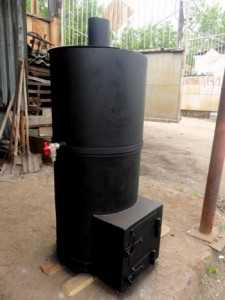

Самодельная печь для бани из трубы

Самый простой и дешевый вариант изготовления самодельной металлической печи – это конструкция из трубы. Для ее возведения вам понадобится небольшое количество материалов, которые можно легко найти на строительных рынках.

Для изготовления печи вам понадобятся: сварочный аппарат, труба из металла с диаметром 50 см, толщиной 1 см, и длинной 1,5 метра, электроды, болгарка, листы железа толщиной 3-9 мм, арматура толщиной 10 мм, цемент, щебень, кирпич, песок и глина.

Изготовление печи требует навыков сварочных работ. Если таковых у вас нет, то советуем сначала потренироваться на ненужных кусочках металла.

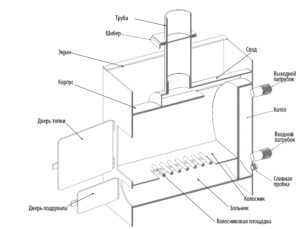

Перед тем как делать печь для бани, стоит выполнить ее чертеж на бумаге

Как сделать печь из трубы:

  1. Разрежьте трубу для печи на две части. Одна будет использоваться для топки и каменки, он равняется 90 см, а другой будет иметь длину 60 см – это водонагрейный бачок.
  2. От нижней части большего отрезка трубы отступается 7 см, и вырезается прямоугольник с шириной 20 см, и высотой 6. Над вырезом нужно приварить стальную пластину.
  3. Также нужно сделать дырку для колосника, к ней приваривается 4 держателя.
  4. Немного выше сделайте дверцу для топки с размерами 25Х30 см, навесьте ее на петли и приварите защелку.
  5. Из отрезка трубы в 30 см нужно сделать каменку, для этого в нем вырезается дверца 25-30 см, а затем конструкция приваривается над топкой. Половину объема каменки заполните камнями и установите стальную муфту.
  6. Из другого отрезка трубы делается бачок для нагрева воды. Для этого с обоих торцов трубы приварите стальные крышки. Проделайте отверстие для дымовой трубы и приварите ее. Сделайте краник с вентилем и соедините конструкции вместе.

Теперь вам осталось проверить печь, и установить ее в помещении. Очень важно при этом соблюсти все правила.

Надежны ли самодельные печи для бани (видео)

Печка для бани является важной и неотъемлемой частью. Ведь именно печки создают в этом построении все условия, которые характеризуют парилку. Они разогревают воду и нагревают воздух в помещении. Поэтому к выбору или изготовлению подобных конструкций нужно относиться с особым вниманием.


Добавить комментарий

teploclass.ru

Печь для бани своими руками: особенности установки и рекомендации.

Невозможно представить себе баню, где нет печки. На данный момент есть множество вариантов, каким будет этот агрегат. В качестве топлива могут использоваться дрова, газ и жидкие горючие вещества. Но при этом, стоимость готовых агрегатов просто заоблачная, а гарантий того, что печь в баню годная, она совсем небольшая. Поэтому многие решают сделать печь для бани своими руками, так чтобы она точно соответствовала всем ожиданиям и проработала долгие годы.

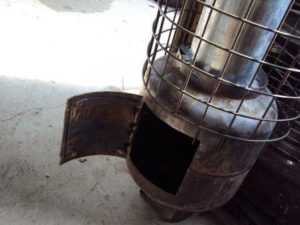

На фото — самодельная печь для бани с каменкой из прутьев

Поначалу такое мероприятие может показаться непростым, и это нормально. Главное, чтобы построить печь в баню своими руками потребуется пошаговая инструкция, составленная знающими людьми. Выполнив все четко и правильно, не нарушая правил безопасности, можно построить действительно надежные самодельные печи, потратив при этом не так много, как это требуют на строительном рынке.

Вернуться к содержанию ↑

Основные требования

Нынешние варианты того, как делают печи в бане своими руками, достаточно похожи на заводские конструкции, а именно:

  • такие печи сходны с заводскими по внешнему виду, то есть они эстетичны и хорошо вписываются в общий интерьер;
  • идентично покупным вариантам экономичны по расходу топлива;
  • они не занимают в парилке много места;
  • важно также, что они не нуждаются в особом, дополнительном уходе;
  • может быть сделана, как для отопления дровами, так и работать на жидком топливе и других, альтернативных источниках.

Какой именно вариант устанавливать в собственной бане решать нужно на основании особенностей данного помещения. Но, вне зависимости от того, какая конструкция будет выбрана, требования, как сделать печь, для всех одинаковые, и их нужно соблюдать.

  1. Важно соблюдение определенной тепловой мощности, которую можно будет четко отрегулировать. Дело в том, что одна мощность может удовлетворять требования бани из бруса, и совсем не выполнять их в помещении каркасного типа.
  2. Обязательно нужно установить тепловой аккумулятор и парогенератор, сделанный по специальной методике. С их помощью в парилке регулируются режим тепла и влажность.
  3. Важно также установить регулятор конвекции.
  4. В парилке не должно быть предметов или поверхностей, способных нагреваться выше чем до 150 градусов по Цельсию.

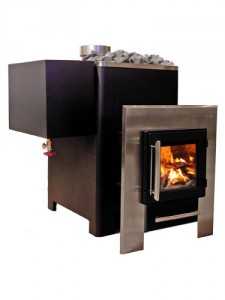

Самодельная металлическая печь для бани

Это только основные требования, как самому сделать печь, на деле учитывается также размер топки, пожаробезопасность и прочие моменты печных работ.

Вернуться к содержанию ↑

Особенности печей

Разделяют два основных вида банных печей: «горячий» и «холодный». Все зависит от температуры стен в парилке. Наружные стены в горячей бане способны держать температуру 100 градусов по Цельсию, что собственно и гарантирует тепло внутри. Это идеальная простая печь для бани, которую будут использовать нечасто. Устанавливать постоянное отопление в ней бессмысленно, а растопить такую конструкцию можно достаточно быстро. Главный недостаток подобной конструкции в том, что регулировать температуру там практически невозможно, и парилка может перегреться. А это не всегда безопасно для здоровья человека.

В случае холодного вида, печь для бани самодельная не будет так нагреваться. Их максимальная температура составляет 50 градусов по Цельсию, поэтому обжечься о них не выйдет. Баня прогревается посредством использования особых печных каналов. С их помощью прохладный воздух снизу проходит через печь в бане и сверху возвращается уже горячим и идеальным для процедур. Именно посредством использования подобных систем можно настроить регулировку жара и влажности.

Вернуться к содержанию ↑

Кирпичная печь

Самодельные банные печи из кирпича являются отличным решением. Поскольку этот материал тяжелый, под агрегатом должен быть положен прочный фундамент.

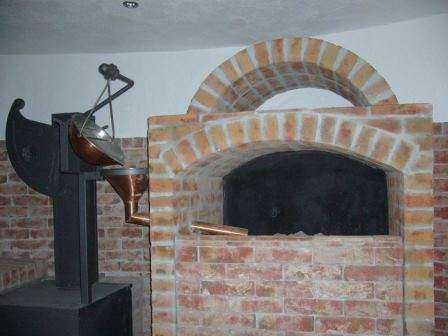

Конструкция самодельной кирпичной печи

Не рекомендуется использовать цемент, ведь он не устойчив к большому жару, и примерно через год печка разрушится. В данном случае используется для кладки кирпича раствор из песка и глины. Главное — создать прочную конструкцию, которая сможет долго прослужить в доме. При устройстве печи следует учитывать следующие моменты:

  • из огнеупорного кирпича выстраивается топка;
  • снизу от нее обустраивают зольник;
  • обязательно нужно установить решетку для камней, для ее изготовления рекомендуют брать сталь или чугун;
  • для горячей воды устанавливается изогнутая труба, ее еще называют змеевиком;
  • укладывается дымоход;
  • устанавливаются дверцы в печах для бань.

Вернуться к содержанию ↑

Металлическая печь

Печи из стали и чугуна намного легче кирпичных конструкций, они быстрее прогреваются и дают хорошую теплоотдачу. Кроме того, такая конструкция может создаваться в любом месте, тогда как кирпичная печь может создаваться непосредственно в месте будущего использования. Сложности в том, чтобы сварить печь для бани своими руками нет. В первую очередь нужно разрезать листы стали или кусок трубы большого размера. Делается металлическая печь также, как и кирпичная, нужно создать такие же части. Просто выглядеть она будет совсем иначе, да и производительность будет выше.

Прежде чем для постройки будет выбрана самодельная металлическая печь для бани, стоит учесть, что недостатком подобной конструкции выступает занимаемая перегретая площадь агрегата. То есть, обжечься в парилке с металлической печью легче, чем в кирпичной. Но справиться с таким недостатком не составит труда и много времени. Печь можно обложить кирпичом с огнеупорными характеристиками и повесить на корпус агрегата конвертор.

Схема самодельной металлической печи

Еще одним плюсом металлических конструкций является их большой срок эксплуатации, который достигается благодаря тому, что топка остужается из-за воздуха, циркулирующего внутри конструкции.

Не стоит самим делать агрегат, работающий от электроэнергии или на газу, поскольку устройство банной печи достаточно сложное и вероятность взрыва из-за неправильного построения достаточно большая. Даже заводские печи с таким топливом не всегда оправдывают ожидания, и не безопасны в эксплуатации.

Вернуться к содержанию ↑

Создание металлической печи

Главное, что нужно учитывать при создании металлической печи, это базовые характеристики. А так придумать и решить, как сделать печку в бане, можно множество вариантов. Особые усилия и знания для таких работ не нужны.

Идеальным решением станет печь своими руками периодического нагрева для маленькой бани. Для ее создания нужен стальной лист 5 миллиметровой толщины. Габариты такой конструкции: высота 800 миллиметров с учетом ножек, длина 900 миллиметров, ширина 600 миллиметров. Диаметр дымохода должна быть не меньше 115 миллиметров.

Один из вариантов, как построить печь в бане следующий. По высоте нужно разделить банную печь на три отрезка разной длины. Снизу отмерить узкий отрезок для зольника, где будет расположена и дверка для дополнительного поддувала.

Далее идет топка, между ними кстати стоит установить чугунные колосники на кронштейнах. В верхнем отсеке нужно установить каменку, которая обеспечит отвод использованного топлива. Заднюю часть каменки нужно на одну треть заварить металлическим листом, в центре которого будет врезан дымоход.

Также стоит сделать крышку из тонкого металла, посредством которой будет регулироваться подача пара в парилку и отвод газа в дымоход. После завершения сварки печки рекомендуется покрыть ее огнеупорным лаком. Камни следует закладывать внутрь уже после того, как агрегат подключат к дымоходу и проведут все процедуры по его установке. Именно по такой методике и делаются самодельные печи для бани из металла.

Ниже видео о том, как самостоятельно сделать печь — от чертежа до готового изделия.

hotbanya.ru

Делаем печь для бани самостоятельно

К выбору и строительству печки для бани необходимо отнестись с особо пристальным вниманием, поскольку печка является самым главным ее элементом. В бане она выполняет две очень важные функции: нагревает воду для процедур и разогревает воздух в помещении. Печь бывает с закрытой либо открытой каменкой.

Печь с закрытой каменкой сохраняет дольше тепло, но для прогрева парилки уходит больше времени и дров. Если Вы планируете пользоваться баней не часто, рекомендуется отдать предпочтение закрытой каменке. С открытой каменкой парилка нагревается быстро, но, при поливе камней водой, быстрее охлаждается. Камни, расположенные в парилке должны быть цельными и округленными.

Если хотите возвести самодельную печку для бани, учитывайте рекомендации и советы печников. Прежде чем строить печь-каменку, необходимо ознакомиться с уже существующими проектами, и выбрать для себя подходящую конструкцию. Затем проводится хорошая гидроизоляция фундамента, который необходимо заливать на 5 сантиметров шире печки. В топливник устанавливаются колосники для просева золы в зольник. С помощью зольника улучшается горение топлива, что дает возможность нагревать парилку быстрее. Между топливником и зольником расстояние должно быть не менее 30-ти сантиметров. Обязательно при выводе дымохода установите в вытяжной трубе шибер для регулирования интенсивности тяги.

Требования к банным печам

  • Под печью должен располагаться отдельный фундамент.
  • Печь должна быть герметична, без разных зазоров и трещин.
  • Необходимо деревянную отделку, находящуюся возле печи, обработать антисептиком, но для защиты от самовозгорания лучше все-таки обшить ее стальными листами.
  • Металлические элементы печи не должны соприкасаться с элементами из легковоспламеняющихся материалов (пластиковая или деревянная обшивка, и т. д.).
  • Зольник должен находиться на расстоянии выше 15 см от пола.
  • Расстояние между потолком и верхней кромкой печи не должно быть меньше полметра.
  • Рекомендуется около печи зашить пол металлическим листом.
  • Печь устанавливается около двери предбанника.

Самодельные печи для бани должны соответствовать следуюющим условиям:

  1. Печь должна обеспечивать температуру в верхней части парилки не ниже 80° С, и 45° С в нижней зоне.
  2. Камни на печке должны хорошо прогреваться, чтобы при их поливе образовывалось достаточно пара.
  3. Если печка работает с помощью твердого топлива, то оно должно сжигаться равномерно.
  4. Дымоход и топка печи должны быть герметичные.
  5. Печь должна обладать высоким коэффициентом полезного действия.

Варианты самодельной печки для бани

Металлическая самодельная печь из листового металла имеет нижнюю топку и бак для нагрева воды. Часть печи обкладывают кирпичами. Нижняя топка и стенка также кирпичные. Работает печка таким образом: через боковую дверцу льется вода, из которой выделяется пар.

Печь из листового железа работает так, как и в предыдущем варианте: вода и пар поступают через боковую дверцу. Внутренние стенки кирпичные. Для строительства такой печи для бани могут подойти листы железа толщиной более 5 мм.

Кирпичная печка для бани — это один из наиболее популярных вариантов. Она выглядит таким образом: топка выложена из огнеупорного кирпича, ниже топки располагается зольник, заьем чугунная или стальная решетка, которая предназначена для укладки камней. В кирпичной печи присутствует дымоход и дверцы. Горячая вода подается с помощью змеевика. Печь возводят на фундаменте. Для такой конструкции используют раствор, изготовленный из песка и глины. Недопустимо использовать раствор для кладки кирпича, в котором присутствует цемент, который не устойчив к высоким температурам. Кирпичная печь пожаробезопасна. Кладка такой печки является достаточно трудоемким и сложным процессом.

Печь для бани из металлической трубы

Наиболее интересный вариант — это металлическая печка для бани, изготовленная с использованием металлической трубы. Возвести ее можно за короткий срок без проблем. Перед началом работы необходимо тщательно продумать месторасположение будущей печки.

Для возведения самодельной печи из трубы, Вам понадобятся:

  • Инструменты— болгарка, сварочный аппарат, электроды диаметр 3,4.
  • Материаллы— металлическая труба диаметром 50 см, толщиной стенки 1 см и длиной полтора метра, железо листовое 3- 10 мм, арматура или прут 8 — 10 мм.
  • Строительные материаллы— песок и щебень 0,1 куба, цемент 150 кг, кирпич 300 — 400 штук, глина.

Ниже представлена функциональная схема металлической печи из трубы для бани.

1) поддувало; 2) топка; 3) каменка; 4) дверка; 5) кран; 6) резервуар для горячей воды; 7) труба дымоходная; 8) площадка для кирпичной трубы; 9) труба из кирпича; 10) шибер; 11) верхняя часть бака; 12) отверстие для дымохода; 13) крышка с ручкой; 14) отверстие для трубы; 15) дно резервуара; 16) решетка из арматурных прутьев; 17) пластина из стали; 18) колосник; 19) ушки; 20) муфта из стальной шины.

Для того, чтобы установить печь в бане, необходимо залить под нее фундамент. Сбиваем опалубку размером 1×1 м, высотой 30 см. Укладываем одним слоем арматуру квадратами 20×20 см, связывая друг с другом проволокой. Чтобы арматура не лежала на земле, вбиваем по краям четыре куска арматуры и на весу привязываем к ним решетку. Далее заливаем фундамент. Чтобы фундамент не трескался, при высыхании на него ложим мокрые тряпки, которые смачиваем на протяжении двух недель. Для вентиляции открываем все окна и двери.

Пошаговая технология изготовления печи из трубы

I шаг. Подготовка деталей, из которых будет изготовляться печь

Берем трубу длиной полтора метра, диаметр пятьдесят сантиметров, толщина стенки трубы не меньше одного сантиметра и вырезаем детали необходимые для печи. Трубу разрезаем на две части: одна 60 сантиметров, вторая 90 сантиметров. Из отрезка трубы, который больше, будем устанавливать топку и каменку, а меньший отрезок используем для водогрейного бачка.

II шаг. Строим печь

Внизу большего куска трубы, которая предназначена для каменки, вырезается отверстие для поддувала. Его ширина 20 сантиметров и высота 6 сантиметров. Над вырезом при помощи сварки монтируется круглая стальная пластина, толщина которой не меньше 1,2 сантиметра. Потом отдельно вырезается часть металла для колосника в поддувале. С помощью сварки приваривается четыре ушка, чтобы его закрепить.

Дальше вырезаем нишу, где будет расположена топка. Из остатка трубы делаем дверцу для топки размером 25 на 30 сантиметров и навешиваем ее на петли. К дверце прикрепляется защелка. Из отрезка трубы высотой 30 или 35 сантиметров делаем каменку. Привариваем ее над топкой и делаем еще одну дверцу, размер которой 25 на 30 сантиметров.

Округленными камнями заполняем каменку (половина ее объема). Устанавливаем в верхней части печки стальную муфту, которая нужна для крепления водогрейного бака.

III шаг. Изготавливаем водогрейный бак

Для изготовления бака используем отрезок меньшей трубы (60 см). Привариваем к торцевой части отрезка трубы дно, толщина которого должна быть восемь миллиметров. В дне необходимо прорезать отверстие диаметром 15 сантиметров для установления дымовой трубы. Оно должно быть смещено к задней стенке резервуара.

Дымовую трубу наглухо привариваем ко дну бачка, чтобы избежать протечки воды в топку. Сверху бак закрывается металлической крышкой, в которой должны быть отверстия для дымовой трубы и для воды. К дымовой трубе, на 5 сантиметров выше резервуара, нужно приварить стальную квадратную площадку со сторонами по 30 сантиметров, для установления кирпичной трубы, которая выводится через потолок, а затем через крышу.

Кирпичную трубу оборудуем задвижкой. Напротив водяного отверстия внизу к баку привариваем вентиль с краником.

IV шаг. Устанавливаем готовую печку в помещении

После сборки металлической печки из трубы можно проводить ее монтаж в помещении. При установке печи необходимо придерживаться технологических правил:
  1. Необходимо строго соблюсти размер площадки, на которой будет устанавливаться печь. Площадка должна иметь квадратную форму со стороной 70 сантиметров и высотой 15 — 20 сантиметров. Печь должна устанавливаться на расстоянии 20 сантиметров от стены.
  2. Печь такой конструкции устанавливается на бетонный фундамент, выложенный из огнеупорного кирпича, высотой 20 — 30 сантиметров с помощью раствора из глины.
  3. В местах, где проходит вывод печной трубы, необходимо сделать утолщение кладки из кирпича— около 12 сантиметров. Перекрытия (деревянные) покрываютя картоном, асбестом или войлоком, смоченными раствором из глины. Промежуток трубы от крыши до потолка должен быть оштукатурен и затем побелен известью. Высота наружной кладки кирпичной трубы должна быть более 50-ти сантиметров от уровня крыши.
  4. Дверки топки должны направляться в сторону выхода, а дверца каменки — к углу бани по диагонали.
  5. Полки в парной должны располагаться у стены, где стоит печь. Необходимо рассчитывать их высоту, чтобы сидя головой не касаться потолка. Нагретый воздух поднимается вверх, и из-за этого потолок очень горячий. На потолке в парной не стоит устанавливать светильники для безопасности нахождения в ней.
  6. Если баня деревянная, то металлическую печь для противопожарной безопасности следует обложить кирпичом. Высота кирпичной облицовки 120 сантиметров, длина 80 сантиметров с обеих сторон печи. Теперь можно строить стенку.
  7. Испытание печи необходимо проводить без присутствующих в бане.

Для построения самодельной печи для бани из металлической трубы, воспользуйтесь нашей инструкцией, которая поможет вам осуществить свою мечту. Желаем удачи!

teplo.guru

Самодельные печи для бани

Банные печи современного производства представлены на строительном рынке в широком ассортименте. На выбор покупателям предлагаются конструкции, функционирующие на газу или жидком топливе, оснащаемые множеством дополнительных полезных приспособлений. Стоят такие печи очень дорого и не факт, что выбранная модель подойдёт для эксплуатации в конкретных условиях. Совсем иное дело – печь для бани, созданная своими руками. В таких конструкциях чувствуется русский дух, они строятся, как говорится, на века.

Для самостоятельного сооружения печи для бани нужно не так уж много. Начинающий мастер должен придерживаться подробной инструкции (которую можно найти на строительных сайтах) и рекомендаций от профессионалов. Эта статья расскажет об особенностях строительства самодельных печей для бани.

Какой должна быть банная печь?

простейшие схемы самодельных печей для бани

Первые банные печи появились очень давно, ещё в древности. Тогда их обустраивали без какого-либо дымохода, используя экологически чистый природный материал (глиняный кирпич). Вывод угарного газа из банных помещений с такими печами осуществлялся через дверь. Из кирпича сооружалась конструкция по типу колодца, внутри которой затем обустраивался каркас из металлических прутьев. На него потом укладывались кирпичи, а сверху на них устанавливалась ёмкость с водой. Под прутиками с кирпичами оставалась небольшая ниша, в которой разводился огонь. Он разогревал кирпичную поверхность, от которой, в свою очередь, подогревалась вода в ёмкости. Кипящая жидкость выплёскивалась на раскалённые камни, и густой водяной пар окутывал баню. С появлением дымохода банные помещения стали более практичными и функциональными.

схема кирпичной банной печи

Современные самодельные печи для бани являются достойным аналогом заводских конструкций. Они обеспечивают экономичный расход топлива, имеют привлекательный внешний вид. Габариты банной печки, сооружённой своими руками, компактны, конструкция не займёт много места в помещении. Печь для бани сооружается под определённый вид топлива, запасы которого имеются в регионе. Например, можно растапливать такую конструкцию дровами (твёрдым топливом) или подогревать воду в ёмкости при помощи электричества или газа. Но вне зависимости от этого банная печь должна соответствовать некоторым требованиям:

  • Конструкция должна оснащаться парогенератором и тепловым аккумулятором. Эти устройства помогут регулировать уровень влажности и температуры в бане.
  • Печь не должна иметь в своём составе элементов, которые могут разогреваться до температуры выше 150 ºC.
  • Банные печи самостоятельного производства обязательно оснащаются средствами регулирования конвекции.

    самодельная печь для бани из металлической трубы

  • Тепловая мощность в банных печах должна быть высокой. Это требование также учитывается при сооружении конструкции своими руками.
  • При строительстве банной печи нужно учитывать такие параметры конструкции как пожарная безопасность, размер топки и т.п.
  • Под сооружаемую банную печь нужно сделать отдельный фундамент.
  • В созданной отопительной конструкции не должно быть никаких трещин и зазоров, печь делается полностью герметичной.
  • Если около конструкции имеется деревянная отделка, её обязательно обрабатывают защитными противопожарными составами (антисептиками), а лучше всего – сделать обшивку поверхности стальными листами.
  • Металлические детали печи не должны иметь прямого контакта с легковоспламеняющимися элементами обшивки (деревом или пластиком).
  • Между верхней печной кромкой и потолком сохраняется расстояние не менее полуметра.
  • Зольник размещают на высоте не меньше 15 см от пола.
  • Полы возле сооружённой печки отделывают стальными листами.
  • камни, уложенные в печи, должны хорошо накаляться, чтобы при их поливе водой образовывалось достаточное количество пара.
  • При использовании твердотопливной банной печи необходимо следить за тем, чтобы всё топливо в ней сжигалось равномерно.

    разновидности самодельных печей для бани

  • КПД самостоятельно построенной банной печи должно быть высоким.
  • Хорошая печь для бани будет обеспечивать температуру воздуха в парилке около 80 ºC вверху и примерно 45 ºC – в нижней части помещения.
к содержанию ↑

Разновидности печей для бани, сделанных своими руками

варианты самодельных печей для бани

Самодельная печь для бани может изготавливаться из различных материалов.

  • Листовое железо. Для создания топочной конструкции в бани потребуются листы железа толщиной не меньше 5 мм. Стенки печи изнутри делаются из кирпича. В банное помещение пар с водой поступают через нижнюю боковую дверцу.
  • Металл. Печь для бани, построенная из металла, оснащается нагревательным баком для воды и топкой, располагаемой внизу конструкции. Нижняя часть такой печки и стенки сооружаются из кирпича. Вода на раскалённые кирпичи льётся через нижнюю боковую дверцу. Через неё же в баню поступает пар.

    схема газовой банной печи самостоятельного производства

  • Кирпич. Банные печи, сооружаемые из кирпича, являются одним распространённых и популярных вариантов. Топочное пространство в такой печи обкладывается огнеупорным кирпичом, чуть ниже топки располагается зольник, а под ним – решётка из стали или чугуна, предназначенная для укладки кирпичей. Для сооружения кирпичных печей используют раствор на основе глины и песка. Печь оснащается дверцами и дымоходом.
к содержанию ↑

Холодные и горячие печные конструкции для бани

холодные и горячие печи для бани

При самостоятельном сооружении печи для бани необходимо учитывать, что подобная конструкция может быть как горячей, так и холодной.

Стенки банных печей, изготовленных в горячем варианте, могут нагреваться до температуры 100ºC. Благодаря этому воздух в парилке тоже нагревается. Такая конструкция печи позволяет подогреть воздух в банном помещении за короткое время, что идеально подходит для парилок, используемых не часто. Но у такой печи имеется и существенный недостаток. В частности, с её помощью нельзя регулировать температуру в помещении, что часто приводит к перегреву.

схема печи для бани

Холодные печные конструкции требуют много времени для своего разогрева, но при этом температура их стенок не превышает 50 ºC. Такая печь нагревает помещение бани по особой технологии. Через специальные каналы холодный воздух вбирается внутрь печной конструкции, где нагревается огнём. После нагрева он вновь поступает в комнату, равномерно распределяясь  по неё. При помощи печей для бани с холодным вариантом обогрева можно эффективно регулировать температурный и влажностный режим.

к содержанию ↑

Кирпичная печь в бане

кирпичная банная печь

Кирпичная банная печь представляет собой функциональную конструкцию, состоящую из нескольких элементов:

  • Топочное пространство, выложенное огнеупорным кирпичом;
  • Решётка для укладки камней;
  • Зольник;
  • Змеевик для нагрева воды;
  • Дымоход;
  • Дверцы.

Кирпичные печи для бани отличаются большим весом, поэтому под ними должно быть надёжное основание (фундамент). Для кладки кирпичей нельзя использовать цементный раствор, так как он не устойчив к высоким температурам. Раствор для кладки банной печи готовят из песка и глины.

к содержанию ↑

Банная печь из металлической трубы

металлическая печь для бани из трубы

Металлические печи для бани, в сравнении с кирпичными, являются более компактными и удобными в использовании. К их достоинствам можно отнести высокую скорость подогрева и большую тепловую отдачу. Металлическую банную печь изготавливают посредством сваривания отдельных элементов между собой. При выполнении такой работы необходимо следить за тем, чтобы все сварные швы были герметичными.

Материалом для металлической банной печи может стать листовая сталь или чугунная труба, которую нужно будет разрезать на отдельные части. В целом конструкция металлической печи для бани сходна с кирпичным аналогом. Форма у этой конструкции может быть круглой или квадратной (в зависимости от типа используемого металла). Топочное пространство в современных металлических печах для бани разделено на две половины. В одной из них происходит сжигание основного топлива, а в другой – дожигание того, что не сгорело полностью. Такие конструктивные особенности увеличивают КПД печи в среднем на 20%.

Строительство печи для бани в целом не вызывает сложностей. Если ранее вы не сталкивались с подобными работами, то попробуйте соорудить простейшую печную конструкцию, которая обеспечит быстрый подогрев воды и качественное отопление банного помещения.

Видео по теме:



stroyka-house.ru

РубрикаРазное

Добавить комментарий
