Печь для бани своими руками сварить из металла – как сделать чертежи, как сварить

Содержание

Как сварить печь для бани из листовой стали или металлической круглой трубы

Традиционным местом для принятия гигиенических процедур и отдыха издавна является баня. Небольшое аккуратное строение на приусадебном участке может к тому же стать интересным решением в дизайне. Если баня используется только по назначению и имеет небольшие размеры, все оборудование, в том числе и печь, должны быть небольшими и эффективными. Если же хозяин еще и ограничен в средствах для того, чтобы купить готовую печь каменку, то правильным решением будет сварить печь для бани своими руками.

Особенности печной конструкции

Печь для бани должна удовлетворять сразу нескольким требованиям. Она должна быть компактной, экономичной, эффективной. Чтобы максимально извлечь выгоду от сгорания топлива, при устройстве печи необходимо предусмотреть возможность прогрева камней во время топки, а также обеспечить нагрев воды. Иначе печь для бани окажется просто отопительной печкой.

Если она изготавливается из металла, то необходимо предусмотреть устройство ограждения, чтобы не обжечься о горячий металл, случайно к нему прикоснувшись.

Выбор материала

Устройство печи для бани необходимо начинать с подбора материала. Для этого можно использовать листовую сталь толщиной не менее 5 миллиметров. Металл толщиной 3-4 мм тоже подойдет, но при нагреве он может выгибаться, что эстетически будет выглядеть не очень привлекательно. Из листового металла можно сварить корпус кубической формы или в форме параллелепипеда. Сварить что-либо оригинальное будет, пожалуй, трудно.

Лучше всего для корпуса банной печи использовать отрезок стальной трубы диаметром 500-600 мм и длиной около 1,5 метра. Толщина стенок, в этом случае, может быть меньше толщины листового металла, так как сама труба обладает большей пространственной жесткостью. Теплоотдача круглой печи при равном объеме топки будет больше, то есть можно рациональнее использовать пространство внутри бани.

Для дымохода в бане можно применить стальную трубу диаметром 100-150 мм. Длина ее подбирается в зависимости от конструкции бани. Необходимо учесть, что возвышение дымохода над кровлей из сгораемого материала не может быть меньше 1 метра.

Для возможности перекрывания печи после окончания топки, необходимо приобрести задвижку подходящих размеров, которая будет вварена в дымоход.

Еще понадобятся несколько петель или крючков, по количеству дверец в печке. Дверец может быть несколько, в зависимости от конструктивного решения печи. Об этом будет рассказано отдельно. Торцы корпуса печки делают из листовой стали.

Соединение деталей

Чтобы сварить детали будущей печи, можно использовать сварочный бытовой аппарат полуавтоматического действия. Для резки металла используется угловая шлифмашина с отрезным кругом. Перед сваркой все детали подгоняются одна к другой по месту. Перед тем, как окончательно сваривать все составляющие, их необходимо «прихватить» сваркой.

Для начала необходимо большую трубу (которая заготовлена для корпуса) разрезать на две части – 900 и 600 мм. Из большей части будет сварена топка с каменкой, из меньшей – бак для нагрева воды.

Для корпуса печи цилиндр ее целесообразно располагать вертикально. По высоте его необходимо разметить на три зоны – топка, поддувало и место для укладки камней. Сверху и снизу надо сварить крышки из листовой стали. В верхнюю крышку вваривается дымоход.


Топка должна занимать основную часть печи. Ее высота 700-800 мм. Под топкой расположено поддувало высотой около 10 см. Между топкой и поддувалом должна быть вварена колосниковая решетка. Ее можно изготовить из стержней арматуры диаметром не менее 16 мм.

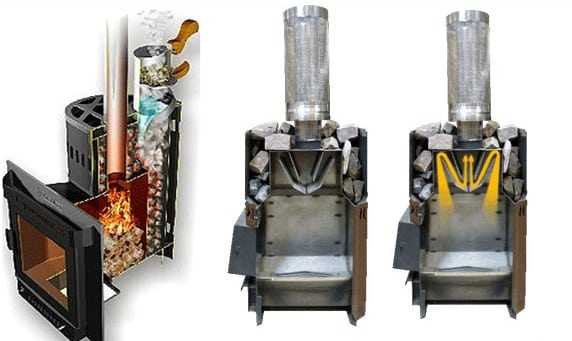

Место для камней

Место для укладки камней может быть изготовлено различными способами. Существует два варианта печей для бани:

  1. Для постоянной топки, когда камни изолированы от огня листом стали и нагреваются при постоянном горении топлива. Печь в этом случае топится постоянно, во время совершения всех банных процедур.
  2. Для периодической топки, когда камни конструктивно находятся внутри печи, и нагреваются горячим воздухом и дымом, проходящим через укладку. После разогрева камней до состояния, когда от температуры они самоочищаются от грязи и сажи, топка печи прекращается, закрывается задвижка на трубе и начинается процесс использования бани.

Для варианта постоянной топки достаточно сварить по верху печи ограждение из стальных прутков, и уложить камни на верхнюю крышку, как в корзину, расположив их вокруг дымохода. В корпусе печи в этом случае необходимо вырезать две дверцы – для поддувала, размером 100х200 мм, и для топки, размером 250х300, которые необходимо навесить на петли или крючки, применив для этого сварку.

При использовании технологии периодической топки, печь для бани изготавливается иначе. В верхней части топки, примерно на 400 мм ниже верха печи, в трубу вваривается выпуклой стороной вниз, старый стальной колесный диск подходящего диаметра, изготовленный способом холодной штамповки. В этот диск, как в корзину, укладывают камни. В этом случае дверец будет три. Над топкой добавляется еще дверца для каменки размером 300х350 мм, которую также необходимо навесить на корпус.

Бак для воды и пожарная безопасность

Бак для нагрева воды в бане изготавливается таким образом, чтобы внутри его проходила дымовая труба. Тогда вода будет нагреваться от горячего дыма и продуктов сгорания топлива. Для этого в листе стали, используемом для днища бака, необходимо вырезать отверстие под дымоход, который и нужно вварить в днище. Для удобства пользования баком, в боковую стенку можно вварить патрубок с резьбой, на который накрутить банный кран.

Печь для бани должна устанавливаться на негорючем основании, на расстоянии не менее полуметра от сгораемых конструкций – деревянных стен и перегородок. Лучшим вариантом будет залить под нее фундамент из бетона. Перед дверцами топки и поддувала, для обеспечения пожарной безопасности, на деревянный пол крепится лист оцинкованного железа размером 500х700 мм.

Ограждение печи можно сварить из стальных прутков в виде решетки. Ограждение устанавливают на расстоянии 100-150 мм от корпуса печи. Допускается монтировать ограждение прямо к корпусу печи при помощи сварки.

Отопительный вариант печки

При помощи электросварки по описанной выше технологии можно изготовить печи отопительного действия. По аналогии с изготовлением печи для бани, можно сварить буржуйку – простейшую печь, которая, тем не менее, очень эффективна при устройстве временного отопления. Отличие будет заключаться в отсутствии каменки и нагревательного бака для воды.

Сварка с успехом используется и для устройства стальных котлов, которые тоже можно изготовить своими руками. Котел отличается от печи тем, что он нагревает не воздух помещения, а теплоноситель, который потом, разнесенный по помещениям, поступает в тепловые приборы – радиаторы, а те, в свою очередь, отдают тепло в воздух.

Сварка котла требует хорошей подготовки от сварщика, ведь все соединения должны быть герметичными для исключения утечек жидкого теплоносителя. Котел можно сварить из такой же трубы, как и для банной печи, расположив ее горизонтально. Именно в этом положении прогрев теплоносителя будет наиболее эффективным. В верхней части котла вваривается теплообменник из стальной трубы. В качестве его может с успехом использоваться змеевик от старого полотенцесушителя. Концы труб должны располагаться вне топки. Желательно нарезать на них резьбу, чтобы впоследствии присоединять котел к системе отопления.

Это будет простейший котел, который можно использовать только для периодического протапливания помещений садового или дачного домика.

Чтобы сварить настоящий котел, предназначенный для отопления коттеджа или жилого дома, необходимо произвести теплорасчет здания, определить требуемую мощность котла, и только после этого приступать к проектированию. В соответствии с проектом применяются материалы необходимых марок, трубы расчетного сечения.

Котел, сваренный с соблюдением всех правил, способен отапливать здания не хуже заводских изделий. А если предусмотреть установку автоматики, то при использовании некоторых видов топлива можно максимально увеличить комфортность проживания в доме.

svaring.com

Как сварить печь для бани своими руками – советы по изготовлению

В настоящий момент строительство парной на загородном участке — популярное занятие. Удовольствие от ее посещения во многом зависит от грамотности сооружения отопления. Но зачастую для удачной реализации своей идеи хозяевам не хватает знаний и навыков. Поэтому при устройстве этого места для отдыха один из наиболее важных моментов — знать, как сварить печь для бани своими руками. Кирпичные каменки, как правило, используют в небольших по размерам парных, а в помещениях увеличенной площади специалисты рекомендуют устанавливать металлическое оборудование, которое быстрее и эффективнее прогревают помещение.

Специалисты отмечают, что металлические печи быстрее прогревают помещение

Плюсы и минусы железных отопительных установок

Среди отопительного оборудования, сделанного самостоятельно, лидером в настоящий момент являются сварные металлические конструкции, имеющие ряд достоинств:

  • Доступность материала и его невысокая стоимость;
  • Получение специальных разрешений на установку не требуется;
  • Простота изготовления, доступная при наличии элементарных навыков сварки;
  • Быстрота установки — отдельно собранная установка монтируется на предварительно выполненное основание;
  • Пожаробезопасноть;
  • Высокая скорость нагрева;
  • Компактные размеры, позволяющие установку даже в совсем скромных по габаритам помещениях;
  • Высокая безопасность и надежность;
  • Возможность монтажа на облегченное основание, что экономит средства на его устройство.

Рекомендуем прочитать материал о том, как построить печь для бани своими руками и найти ответы на интересующие вопросы.

Сварные металлические конструкции являются одним из самых распространённых и эффективных вариантов для оснащения бани

К недостаткам таких сооружений можно отнести необходимость постоянного поддержания горения и прямую зависимость размеров каменки от обогреваемого объема помещения, а также возможность получения ожога при неаккуратном обращении с разогретой однослойной поверхностью.

Важно! Металлические обогреватели обладают низкой теплоемкостью — для более продолжительного сохранения тепла их зачастую облицовывают кирпичом, оставляя зазор для прослойки воздуха.

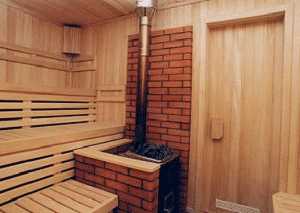

Пример облицовки кирпичом металлической печи для сохранения наилучшей теплоёмкости

Читатели считают данные материалы полезными:
  • Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона
  • Назначение муфельных печей: видео и фото-способ самостоятельного изготовления

Разновидности сварных отопительных конструкций

Перед тем, как сварить печь для бани своими руками из металла, первым делом требуется определиться с видом топлива — от этого будет зависеть тип конструкции:

  • Твердое топливо (дрова или брикеты) дает необходимое количество тепла для качественного прогрева. Ему отдают предпочтение ценители традиционной русской парилки.
  • Жидкое топливо (к примеру, керосин) имеет недостатки — возможность наличия неприятного запаха и необходимость в повышенных мерах пожарной безопасности.
  • Электрокаменки идеальны для компактных парилок, но при их установке требуется замена проводки, а также в случае ощутимого подорожания электроэнергии их эксплуатация может ощутимо ударить по финансам.
  • Газ требует использования баллона или подвода топлива. В этом случае взрывоопасность высокая, а пожарная безопасность, соответственно, низкая.

Читайте для чего нужна чугунная буржуйка в соответствующей статье на нашем сайте.

Разновидности отопительных конструкций по видам топлива

Совет! Оптимальный вариант — использование березовых дров — они равномерно прогорают, обеспечивая качественный прогрев пространства, мало искрятся и дают приятный запах.

Подготовительный этап работ

Решая, как сварить печь для бани своими руками, чертежи рекомендуется для этой цели выбирать уже готовые — они уже реализованы на практике и проверены опытным путем. Без них правильно выполнить поставленную задачу практически нереально. Предпочтение необходимо отдавать той схеме, которая максимально проста в исполнении и одновременно удовлетворяет всем пожеланиям пользователей.

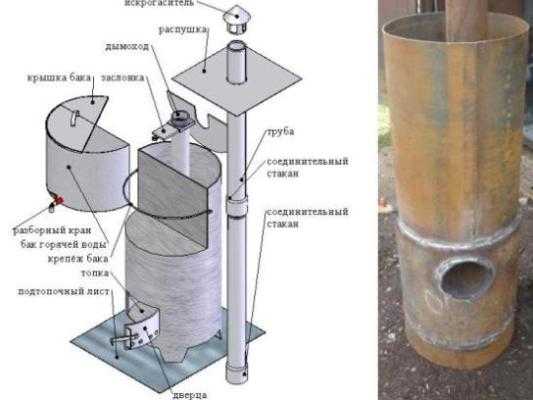

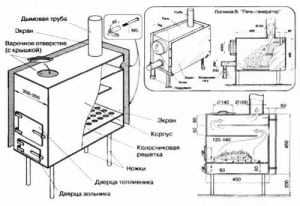

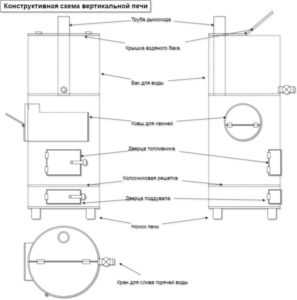

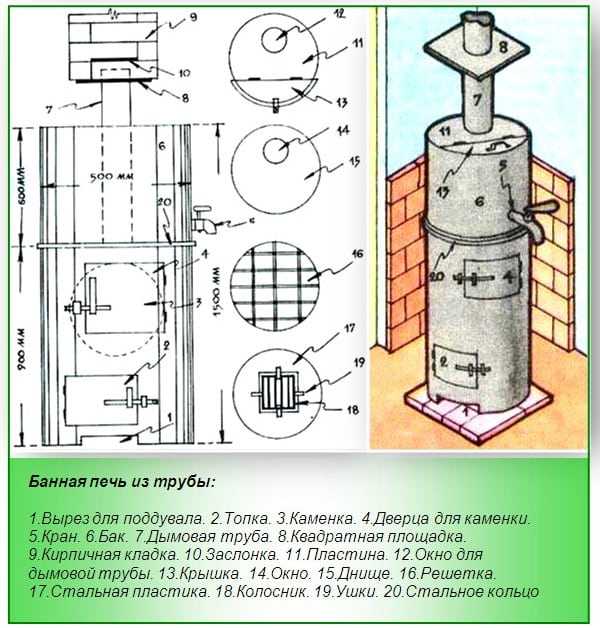

Подробная схема и основные элементы банной печи

Заранее подготавливается фундамент:

  1. Заливается бетонное основание высотой 25-40 см;
  2. В 1-2 ряда выкладывается кирпичная площадка размером немного больше габаритов будущей конструкции. Для кладки берется красный или огнеупорный кирпич и обязательно глиняный раствор.
  3. В результате площадка должна быть выше пола на 15-20 см.
Этот материал отлично дополнят следующие публикации:
  • Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири
  • Принцип работы конденсационного котла отопления: обзор основных производителей

Технология изготовления

Для того чтобы сделать классическую каменку с емкостью нагрева воды, потребуется стандартная труба со стенкой минимум 8 мм и диаметром 600 мм, а также несколько колесных дисков.

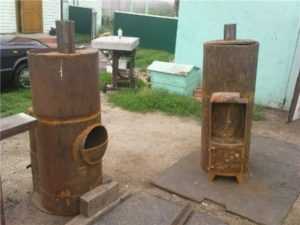

Технология создания печи из трубы

Как сварить печь для бани своими руками из трубы:

  1. Обрезка трубы — длина отрезка соответствует высоте оборудования. Этот элемент станет кожухом, где будет размещаться топка и каменка. Стандартная длина — 1 метр.
  2. Дополнительно можно отделить еще участок длиной 50 см для бака с водой. Другой способ — спаять два машинных диска.
  3. Внизу основной заготовки сделать отверстие для поддува — ориентировочно от 18×5(h) до 20×6(h) см. Над этим вырезом предусматривается монтаж пластинки из стали толщиной близко 12 мм.
  4. Над поддувалом приваривается колосник.
  5. Отверстие для топки выполняется на высоте от низа конструкции около 40-45 см. Дверца для него навешивается на петли или крючки, также монтируется защелка.

Совет! Минимальные размеры топки 25×25 см, рекомендуемые специалистами габариты — 30×25 см.

  1. Выше топки устраивается каменка, куда помещают создающие пар камни. Оптимальные габариты каменки: длина — 30-35 см, глубина для парной средней площади 12-15 см, а минимальная дистанция от ее верха до дна емкости — 10 см. Часто на высоте 40 см от колосника приваривается чугунная решетка, на которую и засыпаются камни, которые должны быть округлой формы.
  2. У второго отрезка трубы необходимо наглухо заварить листовым металлом низ, сбоку необходимо предусмотреть установку крана с вентилем для забора воды.
  3. Вверху основной части приваривается одним концом стальная муфта.
  4. К низу бака для воды сваркой крепится круг из стали толщиной 8мм, сзади выполняется отверстие 12-15 мм.
  5. Низ дымохода крепится сваркой к днищу бака.
  6. Верх емкости для нагрева воды закрывается дугообразным стальным элементом — возле него должен пройти наглухо приваренный к внутренней дуге дымоход, а свободное оставшееся пространство предназначено для пополнения запасов воды.

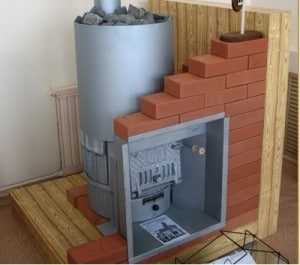

Обкладка печи кирпичом для повышения теплоёмкости

Мероприятия по повышению теплоемкости

С целью замедлить потерю скорости оборудованием тепла его обычно облицовывают кирпичом 65 мм с применением глиняного раствора, в который добавлен шамотный порошок в пропорции 2:2:1. Кладка ведется с зазором с металлической конструкцией 10-15 см — иначе железо быстро прогорит. Если облицовка производится полностью, наверх кладки устанавливается уголок для последующего монтажа перекрытия конструкции.

Обратите внимание на зазор между печью и кирпичной кладкой

Совет! Для обеспечения свободной циркуляции воздуха в прослойке и его качественного прогрева вверху и внизу облицовки устраиваются специальные отверстия.

Подготовка оборудования к эксплуатации

Для качественного функционирования оборудования необходимо также знать, его правильно подготовить к использованию:

  • На полу перед топкой укладывается утеплитель и накрывается металлическими листами.
  • Дверцы топки должны находиться напротив входных дверей.
  • Минимальным вывод дымохода выше конька — 70 см.
  • Место прохождения дымохода через крышу штукатурится и покрывается известью.
  • Перед установкой в помещении требуется несколько раз протопить на свежем воздухе, чтобы материал мог дать усадку, прогреться, а также выявить возможные дефекты.
  • Чтобы копоть не собиралась в отверстиях, специалисты их советуют устраивать в виде трубочек, направленных в сторону дымохода.
  • В трубе дымоудаления требуется предусмотреть устройство подвижной заслонки, чтобы предотвратить возникновение пожара из-за чересчур сильной тяги.
  • Необходима регулярная очистка от сажи с целью не допустить возникновение пожара, который может возникнуть в результате ее большого скопления в трубе и основном объеме.

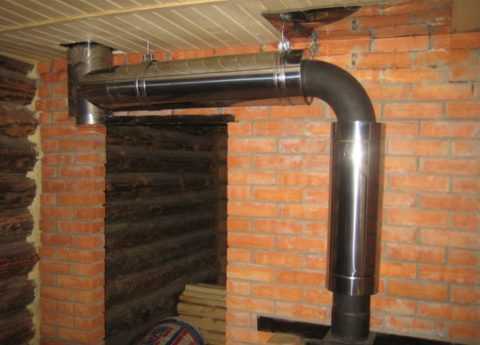

Вариант размещения металлической печи со сливным накопительным баком

Сооружение металлических сварных печей для обустройства парилки в настоящий момент является наиболее оптимальным вариантом решения ее отопления, благодаря доступности материалов и простоте изготовления.

kamin-maker.ru

Как сварить печь для бани своими руками, чертежи

Каждый знающий человек с уверенностью может сказать, что баня – главное строение на загородном участке. Дом без бани как самолет без сидений – функции свои выполняет, но удовольствия никакого. После работы по участку, вечером, так приятно попариться в баньке с веником, почувствовать себя чистым и обновленным. Поэтому, первым делом, многие баню строят.
Основным конструкционным элементом в бане, конечно же  является печка. Она греет, и воду кипятит, и пар создает. Поэтому выбираем печь очень тщательно! Она должна быть удобной и функциональной. Сегодня мы расскажем, как сварить печь для бани.

Виды банных печей


Каждый владелец будущей бани должен сделать сложный выбор – какую выбрать печь? Действительно, вариантов много:

  • кирпичная на дровах
  • электрическая
  • финская
  • газовый котел
  • металлическая на твердом топливе

Электрические и газовые печи используются в бане, в коттедже и частном городском доме. Хотя газовый котел в антураже бани не даст нужного настроения. А электрическая, хоть и недорога, но все равно не экономична. Счет за электроэнергию не порадует.

Чаще всего устанавливают дровяные печи. Умельцы кладут кирпичную, но проще всего приобрести металлическую. А можно и не тратиться, проявить смекалку, растереть умелые руки и найти сварочный аппарат.

Как сварить печь для бани своими руками


Работа не составит затруднений если у вас имеется определенный опыт, инженерное мышление и терпение. В любом деле, при самостоятельном изготовлении печи главное не торопиться. Подготовительные работы включают следующие этапы:

  1. Рассчитайте размеры.
  2. Постройте чертеж.
  3. Приобретите или найдите в запасах необходимые материалы. Проверьте их количество, чтобы всего хватало!
  4. Соберите необходимы инструмент.

И только после этого стоит приступать к работе.

Мы не будем рассказывать об изготовлении печей с размерами, разве что укажем примерные, чтобы было понятно соотношение. Это каждый должен рассчитать самостоятельно. Но вот общие принципы и устройство раскроем.

Начнем с основы. Из чего можно сварить печь? Вы можете выбрать трубу или металлические листы.

Толщина стенок должна быть не менее 1 см, так как печь топится сильно, стенки разогреваются. Более тонкий металл прогорит и вам придется накладывать заплаты или менять печь.

Конечно, заплаты не придадут и без того кустарному изделию дополнительной эстетики. Да и в местах сварки печь прогорает быстрее всего. Так что вскоре ваша печь будет напоминать дуршлаг.
Даже если вы выбрали трубу, все равно позаботьтесь о наличии металлических листов – они пригодятся. Также вам понадобится арматура, ручки, задвижки, трубы — для дымохода, кран — для слива воды

Необходимый инструмент — уголок, рулетка, газовая горелка, сварочный аппарат. Размечать железо лучше  обычным мелком – маркер плохо видно.

Все приготовили? Можно начинать. Начнем с простого и далее по мере усложнения.

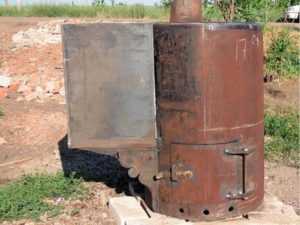

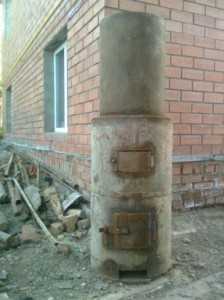

Вертикальная печь из трубы


Это самый простой вариант, но дрова к этой печке надо мелко пилить и они стремительно прогорают.

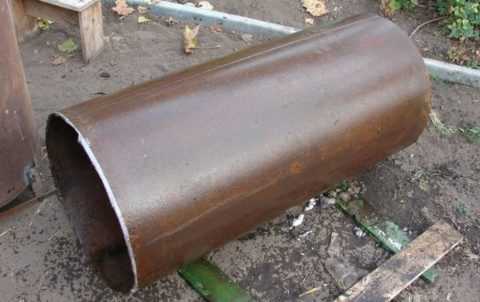

Основой послужит полутораметровый обрез трубы диаметром которого  50 см. Внимательно ознакомьтесь со схемой.

Примерные габариты даны и  приведены на рисунке.
Трубу следует разрезать в отношении 1:2. Для трубы высотой 150 см мы получим два куска – 90 см и 60 см. Меньшей честью будет бак под воду, а большей – топка.

Внимание, не забывайте обрабатывать края металла от окалины и острых зазубрин!

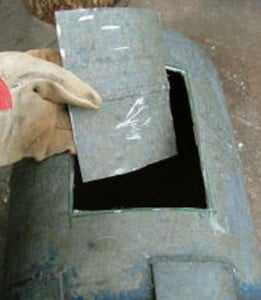

Внизу топки вырезаем прямоугольное отверстие размерами примерно 50 на 180 см. Это будет поддувало. В банных печах поддувало выполняет функцию зольника.

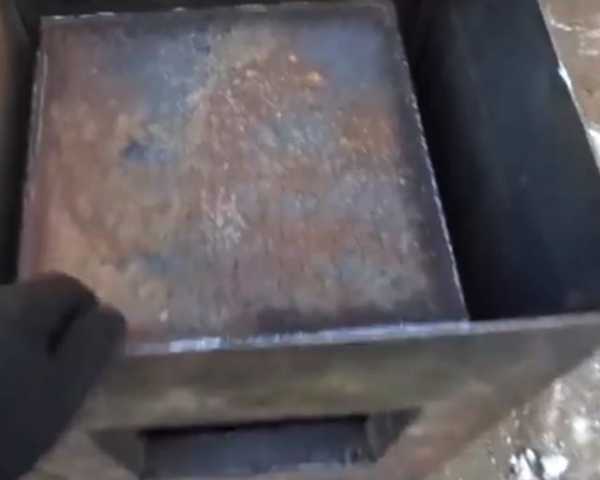

Покупаем или изготавливаем колосник. Если решили делать сами, вырежьте круглый металлический лист (толщиной не менее 12 мм) – он должен проходить в трубу, но почти без зазоров. В заготовке прорежьте полосы шириной около 3 см на расстоянии 5 см – зола должна свободно проходить через решетку. Вы получите круглый полосатый лист. Второй вариант – на металлическую окружность наварить пруты арматуры. Приварите лист над поддувалом внутри трубы. Сделайте дверку для зольника.

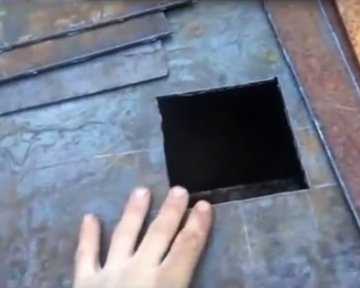

Готовим топочное отверстие: в стене трубы, над зольником, вырезается отверстие где-то 300 на 250 мм. И дверцу можно сделать из отдельного листа, но проще использовать вырезанный кусок. Приварите к ней петли, задвижку и установите на трубе.

Над топочным отсеком можно установить отсекатель – лист прямоугольный со срезанными углами. За углы приварите к стенкам изнутри. Зазоры позволят дыму идти по стенкам, и они будут быстрее прогреваться.

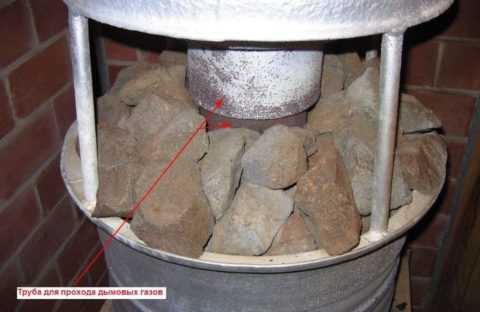

Над отсекателем, на расстоянии 10 см приваривается решетка – это днище каменки. Она выполняется из металлического обода и арматурин. Сделайте дверцу – через нее загружаются камни и поддается пар.
Верх заварите металлически кругом, в котором оставьте  отверстие для дымоходной трубы. Проходя через бак, труба будет дополнительно греть воду.

Готовим бак для воды. Возьмем меньший отрезок трубы и приварим на дно круглый лист. На самом деле крышка каменки и дно бака – абсолютно идентичные детали. Не забываем вырез под трубу. Для того, чтобы использовать нагревшуюся воду — в нижней части бака устанавливаем кран.

Крышка бака должна открываться. Для этого отрежем полукруг. Приварим ручку с петлями, и установим на место.
Верх трубы будет выступать над получившимся баком на 40 см. Между этим отрезком и трубой дымохода вварите шибер для регулировки процесса протопки. Когда дрова прогорят – задвижка закрывается и печь держит тепло.
Наша печка закончена!

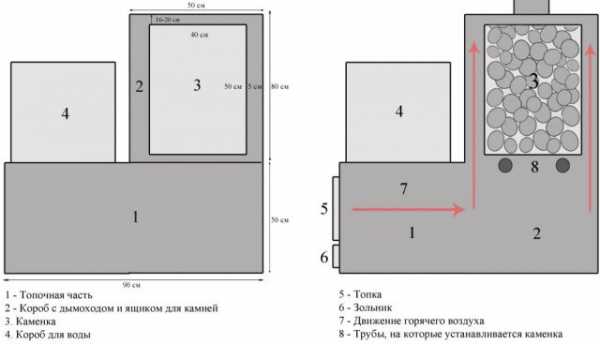

Горизонтальная печь из трубы


Она более экономична, но сложнее в изготовлении. Представляет несколько сложных конструкций, требующих тщательных замеров и сварки.
Также берем трубу, диаметр 50 см. Высотой печка будет примерно 80 см. Меньшая не прогреет, большая неудобна. Внимательно изучите схему внутреннего устройства печки.
В днище будущей печи – на стенке трубы – вырезаем отверстие под колосник. Его необходимо сделать точно под швом трубы. Вдоль него привариваются пруты арматуры на расстояние 5 см.

Для этой печки нужно изготовить фасад — выносная топка, которая изготавливается из металлического листа. По форме это прямоугольная коробка с закругленным по контуру трубы верхом. В нем проделывается два отверстия под двери топки и поддувала (он же зольник). Высота фасада больше чем диаметр трубы – 70 см. Ширина около 60 см. Он создаст опору для печи.

Задняя стенка имеет еще большие размеры, чем фасад – длина 90см, в ширину — 70 см. К нему будет крепиться бак. Ограничим отделение для камней верхней частью стены.

Переднюю и заднюю части следует приварить к торцам. Сверху необходимо приварить емкость для каменки. Он имеет вид решетки и по нижней части повторяет форму трубы. Проще всего наварить пруты прямо на трубу.

В задней части печи, около будущего бака, вырезаем овальный проход для трубы, которая вваривается прямо в него. Отверстие проделывается сверху, патрубок идет перпендикулярно трубе и параллельно полу.

Бак варится из металлических листов и имеет форму параллелепипеда. В верхней его части вырезается отверстие для залива воды. Вырезанный фрагмент одевается на петли – он служит крышкой. Не забываем крепить ручки. Внизу бака сделайте кран. Его местоположение зависит от установки печки. Бак приваривается к печи.

Для зольника свариваете совок, который будет вставляться в отверстие зольника. Он же будет играть роль поддувала.

Осталось все зачистить и можно приступить к установке. Более наглядно  можно ознакомиться с процессом создания на видео:

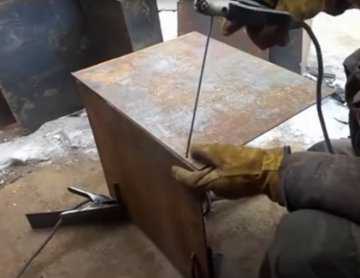

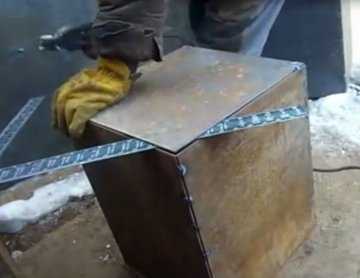

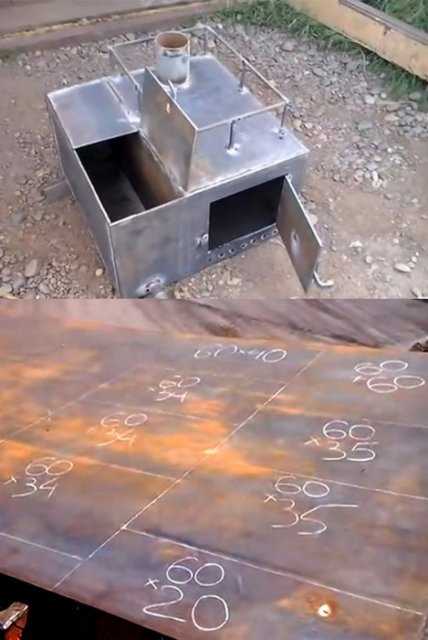

Печь из металлических листов


После того, как мы ответили на задачу как сварить печь для бани из трубы, рассмотрим вариант из металлических листов. Можно рассматривать разные чертежи – вариантов масса. Но принцип изготовления примерно одинаков. Главное различие всех этих печей заключается в расположении бака для воды. Его можно устанавливать сверху или сборку. Основа печи на фото 1. Или еще вариант с баком сверху  (фото 2) или как на фото 3 — бак сбоку.

1
2
3

Корпус печи разделен на три части:
1. Меньшая внизу – зольник.
2. Большая в центре – топка.
3. Средняя сверху – каменка.

В днище топки устанавливаем золотник. Фактически, он и разделяет зольник и топку, поэтому они представляют собой единое целое, разделенное решеткой. Сваренный из прутов арматуры, колосник пропускает золу, которая вычищается из зольника. На торце предусматриваются дверцы.

Крышку печи надо приварить ниже стенок – это создаст емкость для каменки. Сама она открыта сверху. Камни дают дополнительно тепло и, брызгая на них водой, мы получаем в бане пар – паримся. В крышке предусмотрите отверстие для трубы.

Собирая из заготовок корпус, учтите особенности — все детали находятся строго под прямым углом. Поэтому сначала точечно привариваются стенки, измеряется угол. А затем уже, когда все установлено правильно, производится основная сварка.

В общем-то достаточно нехитрая конструкция, сделанная своими руками, позволит вам использовать баню незамедлительно.

pechnoeremeslo.ru

Как сварить печь для бани своими руками. Чертежи

Самое главное в добротной бане – это печь. В данной статье вы узнаете, как сварить печь для вашей бани или гаража самостоятельно. Прежде всего, нужно определиться, какой тип печи подойдет именно для вашей бани.  Если вы отмели вариант выкладки печи из камня или кирпича и ваша цель –  сварить её своими руками, тогда стоит определиться, какая именно подойдет для вашей бани или гаража.

Основные виды печей

Буржуйка. Такая печь станет идеальным вариантом для гаража, дачи, и даже постоянного жилья, в то время, когда основного отопления пока еще нет. Буржуйка может помочь не только с приготовлением пищи, но она также справится и с обогревом помещения.

Вертикальная или горизонтальная печь из трубы. Этот вид печи очень распространен, потому что ее легко сделать своими руками и на это не требуется больших материальных затрат. Чертежи такой печи просты, и в них разберется даже тот, кто не имеет специальных навыков сварки печей.

Труба в такой печи может быть расположена либо вертикально, либо горизонтально. В данной статье будет рассмотрен процесс сварки вертикальной печи из трубы. Задавшись вопросом, какая печь подойдет именно вам, нужно помнить, что для большой, просторной бани подойдет печь из кирпича, которая будет долго отдавать тепло, но если в бане маленькая парилка, то идеальным вариантом станет чугунная литая печь. В совсем небольшую баньку или гараж можно смело ставить печь, сваренную из стального листа, такую, как буржуйка, ведь они также характеризуются высокой теплоотдачей.

Процесс сварки печки-буржуйки

Для буржуйки в настоящее время существуют два вида чертежей – круглого и прямоугольного сечения. Сделать такую печь своими руками  гораздо проще, чем печь из трубы. Для ее изготовления нужен минимум инструментов и материалов:

  • молочный бидон или старая металлическая бочка;
  • металлический прут или кусок арматуры, диаметром около 6мм;
  • отвод;
  • молоток;
  • зубило;
  • напильник.

Первым делом следует сделать поддувало. Ниже желоба горловины вырежьте прямоугольное отверстие. А в днище, в свою очередь, нужно вырезать отверстие такого диаметра, чтобы потом вставить туда отвод, который должен войти туда туго.

Теперь разберемся, как вставляется отвод. Там, где будет дымоход, делается разметка, диаметр ее должен быть на 2 мм. меньше, чем диаметр самого отвода. Далее вырезается или прорубается с помощью молотка и зубила отверстие, которое потом нужно выровнять напильником. В отверстие туго вгоните отвод. Арматура или прут сгибается, чтобы потом стать решеткой. А саму решетку нужно согнуть так, чтобы она вставлялась в горловину. Выровнять ее нужно уже внутри бидона. Процесс быстрый и несложный, выполнимый своими руками без особого труда.

Процесс сварки вертикальной печи из трубы

Для того, чтобы своими руками сварить печь из вертикальной трубы, следует запастись необходимыми материалами: в первую очередь – сварочным аппаратом и электродами для сварки. Далее необходимы инструменты для резки метала. Это может быть и обычная ножовка по металлу, и болгарка. Главный материал – два куска трубы размером минимум в 60 и 90 см. (можно больше) и с толщиной стенок не менее 10 мм., а также еще две трубы, одна – для дымохода (диаметром около 15 см.), другая – для каменки (диаметром 30-35 см.).

Следует учесть, что длина трубы для дымохода должна быть подобрана с учетом того, чтобы она выступала над крышей минимум на 40-50 см.. Также понадобится арматура или стальной прут, чтобы сделать колосники и решетки. Не забудьте про врезной металлический кран. Еще пригодятся 2-3 листа металла, каждый по 10 мм. толщиной, и четыре комплекта дверных петель. Из куска трубы длиной 90 см. лучше сделать топку. Другой (короткий) кусок подойдет для водного бака.

Из металлического листа вырежьте круг, равный диаметру основной трубы – это дно печки. Тщательно приварите его к большему отрезку трубы. Здесь сразу же можно приварить к донышку ножки печи.
Сбоку, отступив от дна 4-5 см, вырежьте болгаркой отверстие для дверцы поддувала. Сразу после вырезки наварите на вырезанный кусок остальные части – петли, ручку и щеколду.
Далее сделайте колосниковую решетку. Снова вырежьте из металла круг, диаметром равный внутреннему размеру трубы. В центре этого круга нужно вырезать прямоугольник, а в середину его наварить крест, на который навариваютсят прутья арматуры. Теперь всю эту конструкцию приварите внутрь трубы выше дна на 17-20 см.

Далее вырезаем еще одну дверцу – для закладки топлива. При ее вырезке нужно отступить от колосника примерно 18 см., и сделать ее размером 25х25 см. Также привариваем к ней петли и ручку.

Теперь будем делать каменку. Самый простой способ выглядит так: из арматуры наваривается решетка на глубине 15 см. от края труб, сюда, впоследствии, будут класться камни, а чтобы их потом можно было вынуть, немного выше решетки для камней следует прорезать еще одно отверстие – 25х8 см. и сделать еще одну дверцу.

Теперь можно делать бак для воды. Ко второму (меньшему) куску трубы приварите днище. В нем сделайте отверстие для дымоходной трубы (следите за диаметром). Вставляйте и приваривайте патрубок.

Крышку бака удобнее сделать из двух полукругов. Сначала вырежьте круг по диаметру бака, затем разрежьте его на две части. В одной половине сделайте отверстие для дымохода и приварите его к основной трубе. Другую часть прикрепите к первой петлями, чтобы получить откидную крышку, через которую будет удобно наливать и набирать воду. Не забудьте приварить ручку. Внизу на баке сделайте кран для горячей воды. В итоге у вас должно получиться две конструкции – их нужно сварить вместе. Как видите, сварить такую печь своими руками не так уж и сложно.

poluchi-teplo.ru

Как сварить печь для бани своими руками

Изготовление металлического обогревателя для парной своими руками

Внутренняя начинка печки для бани

Регулярное посещение бани дает оздоровительный эффект для организма человека. Такие процедуры не только полезны, но и приятны. Поэтому многие решают построить парную в своем доме. В ходе планирования возникает вопрос: как сварить печь для бани самостоятельно?

Печь весит около 800 кг. Это означает, что под такую конструкцию потребуется фундамент. Глубина его заложения – примерно 0,5 метра, а ширина на 5 см больше, чем стенки отопительного прибора. Если печь будет весить намного меньше, ее можно ставить на бетонный пол без фундамента.

Если планируется отопление дровами, то нужно приобрести или сварить самостоятельно колосниковую решетку, которая кладется на одном уровне с топочной дверкой. Решетку устанавливают в углу топливника, на глубине 30 см от дверки. Толщина стенки топливника снаружи должна быть не меньше половины кирпича. Со всех боков конструкции необходимо сделать скосы.

Совет от мастера!

Это нужно для того, чтобы сгоревший уголь скатывался вниз. Когда горение заканчивается, колосниковая решетка должна быть покрыта прогоревшими углями.

Особенности строения

Печь имеет ряд особенных деталей.

  1. Внизу, под колосниковой решеткой, расположен зольник. В него попадает зола, которая образуется от сгорания дров или угля. Периодически его следует чистить.
  2. Поддувало выполняет функцию регулятора воздуха в топке, что обеспечивает лучшее сгорание топлива.
  3. Для регулирования тяги рекомендуют ставить специальную задвижку в дымоходной трубе. После полного сгорания топлива ее необходимо задвинуть, чтобы удерживать тепло. Если используется уголь, в задвижке следует сделать отверстие диаметром 2 см для выхода угарного газа.
  4. Вода нагревается в змеевике или в котле, который встраивают в топливник. Воду не нужно будет кипятить, ведь пар увеличивает влажность воздуха.

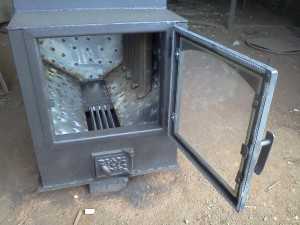

Вот так выглядит топка

Чтобы очищающие процедуры в бане давали максимальный эффект, нужно выбрать печь, которая будет удовлетворять ваши потребности и соответствовать возможностям. Существует несколько видов печек.

  • Дровяные. Наиболее распространенные и давно известные. Печь состоит из топки, колосника, зольника и дымохода. Может быть кирпичной или металлической. Дровяные печи имеют высокий КПД и очень хорошо нагревают большое помещение при незначительных собственных размерах. Топка с использованием дров подойдет для домов, в которых нет газопровода. А еще дрова при сгорании потрескивают, что делает атмосферу расслабляющей и уютной. Каждый желающий может сварить металлическую печь самостоятельно.
  • Чугунные. Их разделяют на устройства периодического и постоянного действия. В периодически действующих используются дрова, и баню можно принимать только после их сгорания. Конструкции с постоянным действием работают на жидком топливе или на газе. Сгорание такого топлива происходит беспрерывно, пока вы находитесь в парной. При использовании чугунной топки распределение пара равномерное по всему помещению, комната нагревается быстро.
  • Электрические. Такие устройства могут быть разными в зависимости от мощности, размеров, КПД. Они компактные, имеют долгий срок службы, высокую теплопроводность, быстро нагревают помещение. Цены на электрические приборы невысокие, а их установка не требует дымохода.
  • Финские. Популярны своей простотой в использовании, жаростойкостью. В помещении бани циркулирует сухой пар. Печи бывают дровяными и электрическими. Такую отопительную конструкцию несложно смастерить самостоятельно, применив нужные чертежи.

Особенности некоторых устройств для отопления парилки.

  • Печи, работающие на керосине или другом жидком топливе, выделяют неприятный запах, а также имеют низкий уровень пожарной безопасности.
  • Для установки электронагревателя нужно учитывать состояние электропроводки. К тому же такое оборудование не подойдет для больших помещений, да и цена на электроэнергию постоянно растет.
  • Для газового топлива нужен монтаж системы подачи. Применение газового баллона не рекомендовано. Слишком высок риск возникновения взрыва или пожара.
  • Дровяные печи могут топиться брикетами или другим твердым топливом.

Металлическая печь своими руками

Многие мастера изготавливают отопительные приборы для бани самостоятельно. Ведь принцип работы покупной и сделанной своими руками конструкции идентичный. Материал найти не трудно, а для того, чтобы сварить печь, сложных расчетов не требует. Банный отопительный прибор должен обогревать три помещения: парилку, предбанник и моечное отделение.

Банная самодельная печь

До того как сварить печь для бани, следует подготовить необходимые материалы:

  • стальной лист толщиной не меньше 8 мм или трубу диаметром 50 см;
  • трубу для дымохода диаметром больше 100 мм;
  • арматуру диаметром не менее 10 мм;
  • колосник;
  • готовые или сделанные своими руками дверцы для топки и зольника;
  • болгарку для нарезки металла, круги отрезные и зачистные;
  • аппарат сварочный;
  • металлическую емкость для воды объемом 1 м3.

Пошаговая инструкция изготовления печи:

  1. отрезаем кусок трубы высотой 1 м для сооружения каменки;
  2. 0,7 м трубы отрезаем для бака;
  3. внизу трубы для каменки вырезаем отверстие для поддувала шириной 20 см и высотой 6 см;
  4. к верхнему краю отверстия для поддувала привариваем металлическую пластину;
  5. в этой пластине нужно сделать отверстия, чтобы прикрепить колосники в поддувале;
  6. для топки вырезаем посредине трубы отверстие высотой 30 см и шириной 25-30 см;
  7. привариваем завесы и защелки для дверки;
  8. над топкой устанавливаем каменку, трубу диаметром 30 см нужно приварить перпендикулярно к стенкам топки;
  9. каменку заполняем камнями;
  10. дымоходная труба приваривается и выводится либо отдельно, либо через каменку и бак;
  11. на высоте 10-15 см над каменкой устанавливаем водонагревательный бак со съемной крышкой сверху для заливания воды и краником для сливания горячей воды снизу;
  12. с помощью зачистного круга убираем следы сварки.

Каменка сделанная своими руками

Преимущества самодельной конструкции:

  • пожаробезопасна;
  • недорогие и доступные материалы;
  • быстро нагревается;
  • занимает мало места;
  • не требуется помощь со стороны;
  • не нужны специальные разрешения;
  • надежность.
  • пожаробезопасность ниже, чем у кирпичной печи;
  • объем помещения, которое можно обогреть, зависит от размеров каменки;
  • чтобы предупредить ожоги, требуется сооружение дополнительной стенки;
  • вид покупной конструкции эстетичный и аккуратный в сравнении с самодельной;
  • если металл тонкий, нужно постоянно поддерживать огонь в топке.

Особенности установки

  1. Перед отделением для топки необходимо положить теплоизоляционный материал и накрыть его листом металла.
  2. Печь нельзя устанавливать близко к деревянным стенам или материалам, которые быстро и легко воспламеняются.
  3. Можно обложить металлическую печь кирпичом. Он увеличит теплоотдачу и придаст устройству дизайнерский вид, а также увеличит безопасность использования. Толщины стенки в полкирпича будет достаточно, расстояние от самой топки – 10-15 см.
  4. Первые несколько раз готовое изделие следует протапливать для прогрева и усадки материала, а потом уже можно поместить его в баньку.
  5. Дверцы топки должны находиться напротив входа.
  6. Часть дымохода, который проходит через крышу, следует покрыть известью и оштукатурить. Труба должна быть выше кровли на 50 см и больше.
  7. Топка из горизонтальной трубы сжигает дрова полностью и дает больше тепла.
  8. Наиболее удобно делать печь для бани из толстой качественной трубы, которая не подвержена коррозии и подходит по размеру.

Современные специалисты делают топку с двумя отделениями: в одном горит твердое топливо, а другое предназначено для догорания того, что осталось. Таким образом увеличивается КПД работы. Размер всей конструкции должен соответствовать площади бани.

Металлическая печь для бани своими руками

Металлические печи имеют высокий коэффициент теплоотдачи, не требуют мощного фундамента и прогреваются значительно быстрей кирпичных, поэтому именно их чаще устанавливают в банях. Сделать их своими руками несложно – для этого достаточно обладать навыками сварки и иметь под рукой толстостенный металл.

Металлическая печь в форме сапога

Рассмотрим порядок сварки печи из металла 5 мм в форме сапога с баком для воды и внутренней каменкой. Такая конструкция в состоянии прогреть достаточно большую парилку размером до 24 кв. м. Так как печь получится достаточно тяжелой, лучше предусмотреть ее сборно-разборный вариант.

Прямой выход дыма резко снижает КПД печи, именно поэтому в нашей конструкции предусмотрена внутренняя каменка. задерживающая прямой выход продуктов сгорания и аккумулирующая тепло. Это позволяет обеспечить максимальный прогрев помещения за достаточно короткий срок и существенно сократит расходы на топливо.

Этапы изготовления

Резка заготовок из достаточно толстого металла ножовкой или болгаркой в домашних условиях – процесс достаточно трудоемкий. Гильотина, которой пользуются предприятия, ведущие приемку металла, позволит нарубить листы по вашим эскизам с большей точностью, без деформации и дефектах на срезах.

1. Для получения печи в форме сапога с каменкой нам понадобится четыре металлических короба. Первый и второй короб будут стыковываться между собой с помощью разъемного соединения и образовывать саму печь. В первом из них будет располагаться топка, во втором («голенище» сапога) – отверстие для дымохода. Третий короб с камнями будет находиться внутри печи. Четвертый съемный короб для воды из нержавейки устанавливается отдельно.

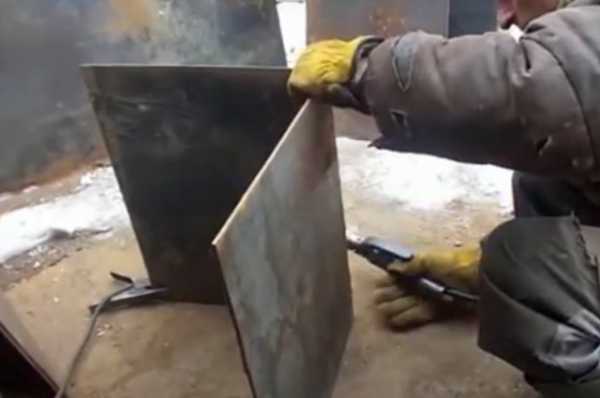

2. Чтобы избежать ошибок при сборке, листы металла вначале прихватываются между собой, начиная с нижней части листов. Окончательная сварка производится лишь после полной сборки изделия и его проверки. Во избежание проникновения дыма внутрь помещения соединение элементов должно быть очень качественным.

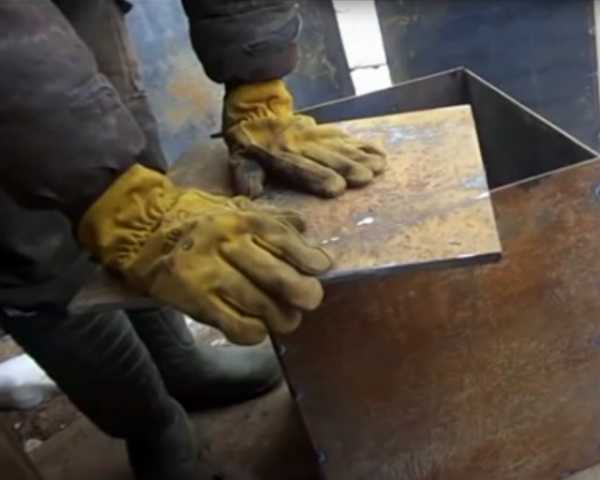

3. Собираем короб для камней размером 50×50 см. Чтобы верхний лист при сварке не съезжал, его лучше установить на треногу с закрепленным на ней магнитом.

4. Для того, чтобы прихватить крышку и дно, для обеспечения их устойчивости можно подложить под них тонкий металлический угольник.

5. Дно короба для камней, на которое будет идти вся ударная нагрузка огня, изготавливается из листа толщиной не менее 10 мм .

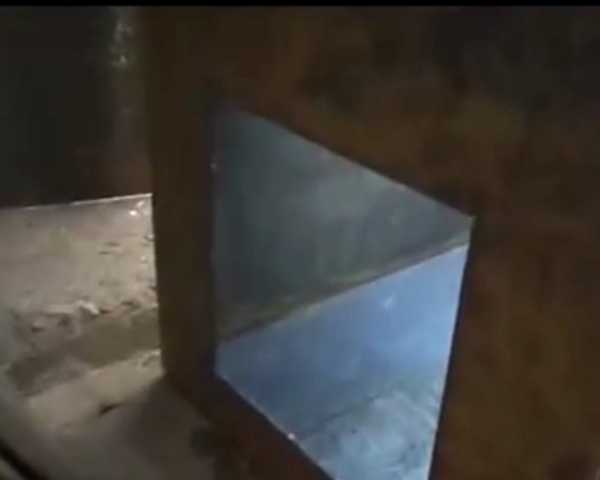

6. С помощью болгарки в верхней части короба вырезается дверка для каменки. Размер ее должен быть достаточным для выхода пара.

7. В нижней части третьего короба, в котором будут находиться камни, вырезаются 2-4 отверстия под трубы (количество труб может быть произвольным) на расстоянии не менее 5 см от нижней части куба для улучшения тяги. На них будет устанавливаться куб с тяжелыми камнями.

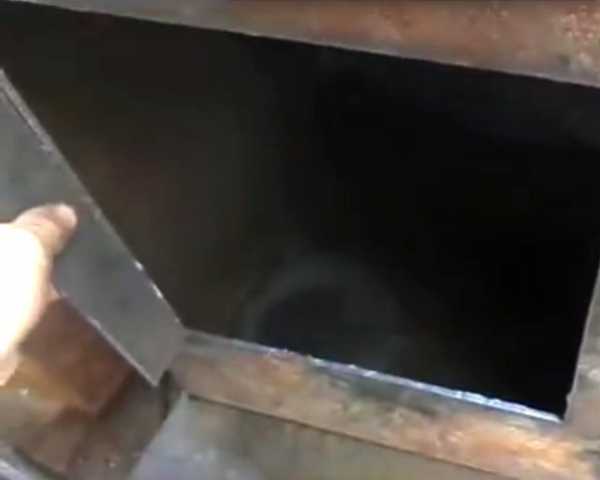

8. Вырезаем отверстие для топки размером 28×28 см.

9. В верхней части первого короба делаем отверстие для вставки второго куба. Нарезаем и привариваем по периметру этого отверстия с трех сторон по две пластины размером 4 см для усиления места разреза и уголок в левой, четвертой части. Первые три полосы крепятся к внутренней поверхности, вторые – к внешней части разреза с небольшим смешением. Между пластинами оставляется небольшая щель для вставки второго короба.

10. По одной пластине приваривается и к дверкам топки и каменки для их усиления. Топка от зольника отделяется решеткой из стальных прутков 10-12 см. Для обеспечения полного сгорания топлива необходимо обеспечить лучший притока воздуха, поэтому колосники привариваются вдоль поддувального канала.

11. Во второй короб на приваренные в нижней его части трубы вставляется третий куб. в котором будут находиться камни.

12. Для усиления внутреннего куба для камней к нему привариваются небольшие косынки .

13. Для прочистки сажи над дверкой делается небольшое отверстие, рядом с которым с 4-х сторон привариваются болты для установки дверки. Перед ее монтажом для герметичности она обматывается асбестовой нитью и прикручивается латунными гайками. предохраняющими металл от закисания.

14. К верхней части каменки приваривается крышка с отверстием для дымоходной трубы 12×12 см (размером в полкирпича). Для ее установки к отверстию приваривается «юбка» из металла. Куб с установленным коробом для камней вставляется в первый.

Конструкция печи может быть разной. Порядок раскроя заготовок печи с открытой каменкой и встроенным баком для воды показан на следующем рисунке:

Установка металлической печи

Металлическая конструкция весит гораздо меньше, чем кирпичная печь, поэтому не требует отдельного фундамента. Достаточно предусмотреть прочное огнеупорное основание площадью, в два раза превышающую площадь самой печи. Оно может состоять из следующих слоев:
• асбестового картона;
• листа нержавеющей стали для отражения теплового излучения;
• прослойки из шамотного кирпича толщиной около 6 см;
• огнеупорной плиты из магнезита толщиной не менее 9 мм или бетонной стяжки.

Для предохранения металла от быстрого прогорания и повышения теплоотдачи печи ее футеруют. облицовывают низ и бока конструкции огнеупорным (шамотным) кирпичом. Металлическая конструкция при интенсивной топке способна накалиться докрасна, поэтому ее располагают на расстоянии не менее 1 м. от легковоспламеняющихся предметов. Смежные стены оштукатуривают, облицовывают кирпичом или обшивают листовым железом.

Перерезать балки перекрытия для создания отверстия под дымовую трубу нежелательно, поэтому его необходимо предусмотреть в процессе возведения здания. Наличие колен в дымоходе может привести к образованию значительного слоя сажи в горизонтальных участках трубы. Если по какой-то причине создание колена все же необходимо, его делают сборно-разборным, что значительно облегчает процесс прочистки дымохода.

Видео по теме: Печь для бани из металла своими руками
Часть 1

Часть 2

Часть 3

Часть 4

Как сварить печь для бани

Самое главное в добротной бане – печь. В этой статье вы узнаете, как сварить печь для Вашей бани или гаража самому. Прежде всего, нужно определиться, какой тип печи подойдет именно для Вашей бани. Если вы отмели вариант выкладки печи из камня или кирпича и ваша цель — сварить её своими руками, тогда стоит определиться, какая именно подойдет для вашей бани или гаража .

Основные виды печей

Буржуйка. Такая печь станет идеальным вариантом для гаража, на даче, и даже при строительстве жилья, когда основного отопления пока еще нет. Буржуйка может помочь не только в приготовлении пищи, но и способна справится с обогревом помещения .

Вертикальная или горизонтальная печь из трубы. Этот вид печи очень распространен, потому что такую ее легко сделать своими руками, и на это не требуется больших материальных затрат. Чертежи такой печи простые, и в них разберется даже тот, кто не имеет специальных навыков сварки печей.

Труба в такой печи может быть расположена либо вертикально, либо горизонтально. В данной статье будет рассмотрен процесс сварки вертикальной печи из трубы .Задавшись вопросом, какая печь подойдет именно вам, нужно помнить, что для большой, просторной бани подойдет печь из кирпича, которая будет долго отдавать тепло, но если в бане маленькая парилка, то идеальным вариантом станет чугунная литая печь. В совсем небольшую баньку или гараж можно смело ставить печь, сваренную из стального листа, такая, как буржуйка, они так же характеризуются высокой теплоотдачей .

Процесс сварки печки-буржуйки

Для буржуйки в настоящее время существуют два вида чертежей – круглого и прямоугольного сечения. Сделать такую ее своими руками гораздо проще, чем печь из трубы, и для ее изготовления нужен минимум инструментов и материалов :

  • Молочный бидон или старая металлическая бочка
  • Металлический прут или кусок арматуры, диаметром около 6мм
  • Отвод
  • Молоток
  • Зубило
  • Напильник

Первым делом следует сделать поддувало. Ниже желоба горловины вырежьте прямоугольное отверстие. А в днище, в свою очередь, нужно вырезать отверстие такого диаметра, чтобы потом вставить туда отвод, но чтобы он вошел туго .

А вот вставляется отвод так: Там, где будет дымоход, делается разметка, диаметр ее должен быть на 2 мм меньше, чем диаметр самого отвода. Далее вырезается, или прорубается с помощью молотка и зубила отверстие, которое потом нужно выровнять напильником. В отверстие туго вгоните отвод. Арматура или прут сгибается, чтобы потом стать решеткой. А саму решетку нужно согнуть так, чтобы она вставлялась в горловину. Выровнять ее нужно уже внутри бидона. Процесс быстрый и не сложный, выполнимый своими руками без особого труда .

Процесс сварки вертикальной печи из трубы

Для того, чтобы своими руками сварить печь из вертикальной трубы, следует запастись необходимыми материалами: в первую очередь – сварочный аппарат и электроды для сварки. Далее необходимы инструменты для резки метала, это может быть и обычная ножовка по металлу, и болгарка. Главный материал – два куска трубы размером минимум в 60 и 90 см (можно больше), и с толщиной стенок не менее 10 мм. а так же еще две трубы, одна – для дымохода ( диаметром около 15 см.), другая – для каменки ( диаметром 30-35 см.).

Следует учесть, что длина трубы для дымохода должна быть подобрана с учетом того, чтобы она выступала над крышей на 40-50 см. минимум. Также понадобится арматура или стальной прут, чтобы сделать колосники и решетки. Не забудьте про врезной металлический кран. Еще пригодятся 2-3 листа металла. каждый по 10 мм толщиной, и четыре комплекта дверных петель. Из куска трубы, длиной 90 см лучше сделать топку, а другой, короткий кусок подойдет для водного бака .

Из металлического листа вырежьте круг, равный диаметру основной трубы – это дно печки. Тщательно приварите его к большему отрезку трубы. Здесь сразу же можно приварить к донышку ножки печи.
Сбоку, отступив от дна 4-5 см. вырежьте болгаркой отверстие для дверцы поддувала. Сразу после вырезки наварите на вырезанный кусок остальное – петли, ручку и щеколду.
Далее сделайте колосниковую решетку. Снова вырежьте из металла круг, диаметром равный внутреннему размеру трубы. В центре этого круга нужно вырезать прямоугольник, а в середину его наварить крест на крест прутья арматуры. Теперь всю эту конструкцию приварите внутрь трубы выше дна на 17-20 см .

Далее вырезаем еще одну дверцу – для закладки топлива. При ее вырезке нужно отступить от колосника примерно на 18 см, и сделать ее размером 25 на 25 см. Так же привариваем к ней петли и ручку.

Теперь делайте каменку. Самый простой способ выглядит так: из арматуры наваривайте решетку на глубине 15 см от края труб, сюда, впоследствии, будут класться камни, а чтобы эти камни потом можно было вынуть, немного выше решетки для камней следует прорезать еще одно отверстие – 25 на 8 см и сделать еще одну дверцу.

Теперь можно делать бак для воды. Ко второму, меньшему куску трубы приварите днище. В днище сделайте отверстие для дымоходной трубы (следите за диаметром). Вставляйте и приваривайте патрубок.

Крышку бака удобнее сделать из двух полукругов. Сначала вырежьте круг по диаметру бака, затем разрежьте его на две части. В одной половине сделайте отверстие для дымохода и приварите его к основной трубе. Другую часть прикрепите к первой петлями. чтобы получить откидную крышку, через которую будет удобно наливать и набирать воду. Не забудьте приварить ручку. Внизу на баке сделайте кран для горячей воды. В итоге у вас должно получиться две конструкции – их нужно сварить вместе. Как видите, сварить такую печь своими руками не так уж и сложно.

Похожие статьи:

Печь для бани с баком для воды Печь для бани «Варвара» Чугунная печь для бани с баком для воды Печь из кирпича для бани

Источники: http://www.poparimsya.com/pechi/samodelnye/kak-svarit-pech-dlya-bani-svoimi-rukami.html, http://svoimi-rukamy.net/13-pech-dlya-bani-iz-metalla.html, http://poluchi-teplo.ru/pch/bannaya/kak-svarit-pech-dlya-bani.html

v-banyu.ru

Как сварить металлическую печь в баню своими руками — Все о печи в доме

Если вы хотите иметь на своем участке баню, вы можете доверить ее строительство квалифицированным рабочим, а можете сделать все самостоятельно. В случае строительства бани своими руками особое внимание необходимо уделить котлу. Разобравшись в том, как сварить печь для бани, вы сможете ощутимо сэкономить на обустройстве парилки.

Металлическую печь не рекомендуется изготавливать из нержавейки.

Особенности конструкции самодельного котла

До того как вы решите сварить печь для бани, вам нужно решить, какой именно агрегат вы бы хотели видеть в своей парилке — печь или котел. Между ними есть большая разница. Так, печь для бани своими руками традиционно строится из кирпича, в то время как котлы конструируются из металла. Однако это весьма относительная классификация, так что многие владельцы бань даже каменку называют котлом.

Чтобы сделать печь для бани, необходимо придерживаться ряда правил и инструкций. Это не очень сложная работа, однако она требует предельной внимательности, аккуратности и старательности.

Чертеж металлической печи для бани.

Печь в баню создается на основе заготовки, в роли которой, как правило, выступает отрезок толстостенной металлической трубы или же металлическая бочка. Если печь для бани делается из бочки, у нее нужно удалить дно. Даже если у вас нет ни толстостенной трубы подходящего диаметра, ни ненужной бочки, вы можете приобрести для изготовления печи для бани своими руками листовой металл. В данном случае достаточно будет сварить несколько железных листов, и корпус печки для сауны будет готов.

Разобраться в том, как сварить печь, несложно. Этот агрегат имеет достаточно простую конструкцию, он экономичен в эксплуатации и прекрасно подходит для обогрева небольших парилок. Ознакомиться с конструкцией такой печи вы можете на изображении.

Вернуться к оглавлению

Подготовка к работе

Перед тем как вы решите сварить печь, нужно будет купить или найти подходящую заготовку. Наилучшим вариантом является бочка на 200 л. Лучше всего отдать свой выбор в пользу изделия, изготовленного из достаточно толстого металла. Также вы можете сварить печь из металлической трубы. Для данной задачи подойдет труба диаметром 500-800 мм и длиной до 1 м. Это оптимальные габариты заготовки. Подобной печи будет достаточно для обогрева помещения бани площадью до 12-14 м².

Лучше не варить печку из емкости, выполненной из нержавейки. Дело в том, что она имеет сравнительно низкую теплопроводность.

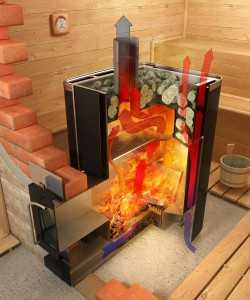

Схема движения топливных газов.

Ввиду этого для нагрева банного помещения до требуемой температуры нужно будет потратить гораздо большее количество топлива, что существенно увеличит эксплуатационные расходы.

Дно самодельной печки изготавливается из железа. Используйте для создания дна круглую заготовку толщиной до 5 см. Опоры с легкостью делаются из отрезков арматуры. Подготовьте арматурные прутки диаметром 14 мм и длиной около 30 мм. Помимо этого, вам следует сделать заготовку, подходящую для изготовления колосника. Для этого возьмите круг метала толщиной от 50 мм. В данной заготовке следует создать продольные прорези. Именно через эти прорези будет осуществляться подача воздуха к загруженному топливу. Также вам понадобится найти, купить или изготовить еще одну круглую железную заготовку, которая будет выполнять функции крышки для банного котла и, одновременно с этим, опоры для укладываемых камней. Толщина данной заготовки должна составлять не более 1 см.

Для того чтобы сварить печь, вам нужно будет подготовить следующие инструменты и материалы:

  • металлический лист для изготовления короба и внутренних перегородок;
  • емкость (бак) подходящего объема для воды, изготовленный из нержавейки или оцинкованной стали;
  • дверцы для топки печи;
  • болгарку с кругами на 18 см;
  • сварочный аппарат;
  • отрезок трубы для устройства дымохода.

Перед началом работы ознакомьтесь со схемой котла, представленной на изображении.

Вернуться к оглавлению

Пошаговая инструкция по сборке и монтажу котла

Установка печи в баню.

Собрать металлический котел для обогрева бани достаточно легко. На изображении 3 проиллюстрированы все этапы изготовления. Прежде всего, вам нужно будет тщательно почистить и вымыть внутреннее пространство трубы или бочки, а затем подождать, пока все полностью высохнет. Далее, нужно будет взять отрезки арматуры и приварить их внутри отрезка трубы или бочки строго друг над другом. Арматурные прутки будут выполнять функции опор. Их необходимо располагать один над одним, в горизонтальном положении, в 3 ряда.

На самом нижнем уровне располагается дно печки. Второй уровень должен быть расположен над дверцей поддувала. Высота данного уровня определяется высотой дверцы. Третий уровень располагается не меньше чем на 200 мм ниже верха емкости, используемой в качестве корпуса котла.

Короб — это одна из важнейших деталей самодельного котла. Вам нужно будет разделить его на 2 части по горизонтали. В одну из них вы будете загружать топливо, а вторую использовать для сбора золы. Этот разделительный короб приваривается сбоку трубы или бочки в предварительно подготовленное отверстие. Благодаря этому коробу можно будет топить банный котел из другой комнаты или даже с улицы. Нужно лишь вынести туда лицевую часть агрегата. Делайте короб такой ширины, которая была бы не меньше толщины перегородки или стены.

Вы можете вывести короб из парилки, однако это будет сделать несколько сложнее, чем смонтировать там весь агрегат. Но подобное решение более удобно в использовании, т.к. вы сможете топить котел, даже не покидая пределов парилки.

Далее, вам нужно будет сделать поддувало. Оно должно иметь вид выдвижного ящика. В данном случае его не нужно будет оснащать дверцей. В случае установки выдвижного ящика, вы сможете чистить котел от пепла, золы и прогоревшего топлива без особых усилий. Приварите в нижней части корпуса колосник и дно печки. Колосник устанавливается таким образом, чтобы он совпадал по уровню с перегородкой выдвижного короба.

Вырежьте на крышке емкости отверстие для дымоотводящей трубы. После этого приварите крышку сверху корпуса. Отверстие для дымохода должно быть расположено с краю крышки, а не посередине. Это сделает процесс укладывания камней для разогрева более удобным.

Сделайте выносной бак для воды и надежно прикрепите его к стене парилки на высоте 20-30 см от верха печи. вы сможете снабжать парилку горячей водой из своего дома, протянув трубы или же установив в самой бане электрический нагреватель воды. В случае если вы сделаете что-либо из этого, вам не нужно будет подогревать воду в баке. Достаточно будет просто установить его рядом с отопительным котлом, чтобы было удобнее поливать водой горячие камни и поддавать пар.

Для того чтобы сделать эксплуатацию котла максимально безопасной, необходимо установить защитный экран, который убережет посетителей парной от различных неприятных случайностей. Данный экран можно изготовить из тщательно оструганных досок. Вам необходимо будет прибить их в горизонтальном положении к кирпичным или деревянным столбикам. Также экран можно сделать из кирпичей, выложив их «на ребро» на высоту порядка 100 см. При этом обязательно учитывайте тот факт, что экран не должен задерживать тепло, исходящее от котла, однако он должен ограждать раскаленный корпус агрегата, чтобы посетители бани не могли с ним случайно соприкоснуться. Такой защитный экран, помимо всего прочего, является прекрасным дизайнерским решением, с помощью которого можно скрыть котел и сделать интерьер парилки максимально эстетичным.

1popechi.ru

Как сварить печь для бани своим руками? » Сделай камин

Печь для бани из металла

На сегодняшний день баня перестала быть предметом роскоши в нашей жизни. Большинство людей, имеющих частный дом или дачу, устанавливают конструкцию такого типа у себя на участке.

Но не все могут себе позволить провести газ на дачу, некоторые просто хотят удешевить стоимость этого удовольствия,  стараются сделать сварные самодельные печи для бани своими руками. В этой статье будет рассказано, как сварить печь для бани своими руками.

Классификация сварных банных печей

Задумались над вопросом, как сварить печь для бани своими руками? Это не такая сложная задача, как может показаться на первый взгляд. Хотя поработать, конечно, придется.

Печи для бани сварные могут быть выполнены на различных видах топлива, и сначала надо решить именно этот вопрос, а потом думать, как сварить печь для бани, просто для разных конструкций потребуются различные комплектующие.

Печи банные сварные можно классифицировать по следующим признакам:

  • Печи, работающие на твердом топливе, которые могут использовать для прогрева брикеты или дрова. Этот вариант привлекает многих ценителей русской бани. Если при обогреве использовать березовые дрова, они не будут искриться и дадут необходимое тепло для качественного прогрева помещения.
  • Существуют модели, которые работают с применением жидкого топлива, например керосина. Но в этом случае следует задуматься о пожаробезопасности и неприятном запахе. Это существенные недостатки.
  • На рынке представлено большое количество различных видов электрокаменок. Это довольно неплохой вариант, электропечь установить своими руками проще всего. Такая конструкция прекрасно подойдет для небольшой бани, однако никто не знает, сколько будет стоить электроэнергия завтра, и содержание такой модели может обойтись достаточно дорого, да и электропроводку придется менять.
  • При установке модели, работающей на газу, требуется подвод системы подачи топлива, но можно применять и заправленный баллон. Хотя в этом случае о пожаробезопасности и взрывоопасности следует очень сильно подумать.

Металлическая печь для бани

Самодельные сварные печи для бани, выполненные из металла, являются лидерами изготовления на сегодняшний день. Материал для такой конструкции находится в свободной продаже. Простота изготовления и доступность материалов привлекают все больше людей.

Есть преимущества, которые сложно оспорить:

  • Сварная печь для бани довольно пожаробезопасна.
  • Доступность и дешевизна сырья.
  • Быстрый нагрев оборудования.
  • Потребуется небольшая площадь для установки.
  • Возможность установки на облегченный фундамент, что ведет к значительному снижению затрат.
  • Печи сварные для бани можно изготовить своими руками, не прибегая к посторонней помощи.
  • Такая конструкция быстро устанавливается и не требует дополнительных разрешений.
  • Высокая надежность и безопасность строения.

Существуют, конечно, и свои недостатки:

  • Использование в монтаже металла с малой толщиной ведет к быстрому остыванию конструкции. Постоянно следует поддерживать горение в печи.
  • Пожаробезопасность значительно ниже, чем у печи, выполненной из кирпича.
  • Объем обогреваемой площади напрямую зависит от габаритов каменки, что определяет размер конструкции.
  • От быстрого и сильного нагрева стенок может произойти тепловой удар или получение ожога, поэтому зачастую применяется монтаж с установкой двойной стенки.

Условия монтажа

Перед тем, как сварить печь для бани, нужно познакомиться с рядом правил, требующих тщательного соблюдения:

  • Монтаж печи должен производиться на твердом и надежном основании. Оно должно быть выполнено из негорючих материалов. Можно не делать отдельного фундамента для конструкции такого типа.
  • Перед топочным отделением следует класть теплоизоляционный материал, а сверху его накрывать листом металла.
  • Не следует устанавливать тепловой агрегат вблизи стен, выполненных из дерева и иных легковоспламеняющихся материалов. При установке следует применять теплоизоляционные экраны, которые предотвратят перегрев поверхностей бани.
  • Желательно размещение котла проводить в отдельном помещении.

Внимание: монтаж печи, выполненной из металла, производится согласно СНиП 2.0405-91. Требуется установка приточно-вытяжной вентиляции. Следует сделать  специальный канал для подачи воздуха, который монтируется ниже линии пола.

Есть возможность монтажа вентиляционных отверстий в дне агрегата. Это в том случае, если у печи есть в наличии ножки. Приточный канал должен быть не менее 100 см². При входе в парное помещение он должен быть закрыт металлической решеткой.

Инструменты и материалы

Для выполнения работы своими руками потребуется приобрести некоторые материалы и инструменты, при помощи которых будет выполнен монтаж.

Далее будет рассказано, как сварить железную печь своими руками и что для этого надо.

  • Потребуется листовая сталь толщиной не менее 8-ми мм. Чем толще, тем лучше — от этого будет зависеть теплоемкость печи.
  • Труба толстостенная с диаметром не менее 50 мм.
  • Арматура или квадрат с диаметром не меньше  10 мм.
  • Колосник требуемого размера. Лучше подойдет чугунный.
  • Дверца для каменки, топки и поддувала (или могут быть выполнены из отходов при изготовлении конструкции).
  • Нужна труба для дымохода не менее 100 мм.
  • Потребуется болгарка для резки металла и отрезные и зачистные круги.
  • Сварочный аппарат с мощностью 220 Вт.
  • Емкость для воды около 1 м³ (либо может быть выполнена из обрезка трубы).

Изготовление печи

Здесь будет рассказано, как сварить печь в баню своими руками. При резке и сварке металла используйте защитные очки.

Из трубы большого диаметра вырезаем будущие элементы печи:

  • Отрезаем 1 метр трубы, который пойдет для изготовления каменки, и 0,7 трубы обрезаем для изготовления бака для воды.
  • Внизу большого куска трубы делаем вырез для поддувала: ширина 20 см, высота 6 см. По верхнему краю выреза крепим при помощи сварки толстую пластину металла.
  • Делаем отверстия в металле для размещения колосников в поддувале. Для жесткости крепежа можно выполнить ушки в конструкции из тонкого металла, закрепить их следует при помощи сварки.
  • Вырезаем отверстие для топки размером 25-30 см. Для крепежа можно применить крючки, но для плотности закрытия лучше использовать завесы, не забывайте сразу прикрепить защелку.

    Вырезаем отверстие для дверцы

  • Сверху выполненного топочного отделения размещаем обрезок трубы, это будет каменка. Крепление производим при помощи сварки. Каменка должна располагаться на расстоянии 10 см от днища. Заднюю часть стенки следует тщательно заварить, и в приваренном корпус требуется сделать дверку с размером 30 см.
  • Заполняем каменку нужными камнями, для лучшей устойчивости следует приварить стальной пруток из обрезка арматуры по верху каменки, он не даст  выпасть камням. Если есть желание, на место самодельной каменки можно прикрепить покупную.  Это зависит от желания каждого.
  • Сверху печи крепим муфту, которая выполняется из стальной шины с шириной около 5-ти см. Одна ее часть крепится к корпусу при помощи сварки, к выступающей верхней части будет крепиться бак.
  • Теперь следует приступить к крепежу бака для воды. В листе стали вырезаем круг соответствующего диаметра. В круге проделываем отверстие для монтажа дымоходной трубы, которое должно иметь диаметр не менее 10 см. Меньший диаметр дымохода просто не обеспечит необходимой тяги в системе. Наглухо привариваем вырезанный круг к трубе. Этот шов должен быть выполнен особо тщательно, залитая вода не должна проникнуть в топочное отделение.
  • В стальном полукруге, при помощи болгарки, делаем отверстие для дымовой трубы. Привариваем к сделанному отверстию саму трубу и закрываем верхнюю часть бака. На остальную часть открытой трубы монтируется крышка с прикрепленной ручкой.
  • Такая конструкция предполагает продление дымохода в нужном направлении.
  • При помощи болгарки и зачистного круга убираем потеки сварки и металла.

    Готовая печь

Как сварить банную печь, мы рассказали, осталось ее правильно разместить в помещении.

Правильная установка печи

Установить печь в помещении может каждый человек. Но устанавливая печь своими руками, необходимо придерживаться определенных норм и стандартов, чтобы впоследствии не возникли проблемы с контролирующими органами:

  • Печь должна устанавливаться лицевой частью в сторону выхода.
  • Установка должна производиться на твердом и негорючем основании с высотой не ниже 20 см.
  • Нельзя располагать каменку вплотную к стене.
  • При выходе дымохода через перекрытие оно должно быть обработано негорючей изоляцией, труба должна выходить наружу не менее 50 см от самой крыши. Ее поверхность требуется утеплять.
  • Полки в парилке размещайте у стены, возле которой находится печь. И полки размещайте так, чтобы исключить прикосновение головой к потолку, который может довольно сильно прогреться от воздуха.

Увеличение теплоемкости печи

Для увеличения качества обогрева печь, как правило, обкладывают кирпичом. Это придаст эстетичность конструкции, увеличит теплоотдачу и сделает более безопасной. Работа выполняется в полкирпича и не потребует больших капиталовложений.

Кладку следует выполнять на глиняный раствор, в который делается добавка шамотного порошка в соотношении 2:2:1

Внимание: не следует класть кирпич вплотную к металлической конструкции! При близком расположении металл может прогореть в довольно короткие сроки. Кладку проводите на расстоянии 10-15 см между кирпичом и металлом.

Обкладывать печь следует в полкирпича

При полной обкладке печи следует на стенки из кирпича класть уголок, это выполняется для качественного изготовления перекрытия. Также требуется установка дверец в верхней и нижней части кирпичной кладки, что даст свободное прохождение воздуху и обеспечит его качественный обогрев.

Перед началом эксплуатации печь следует прогреть несколько раз, сильно не разогревая. Это даст усадку материалу и полностью просушит конструкцию.

sdelaikamin.ru
