Печь для беседки из кирпича с мангалом и коптильней – идеи для дачи, строительство своими руками

Как построить беседку с печкой и мангалом или барбекю своими руками

Строительство разнообразных печек в беседках набирает популярность день за днем. Сегодня вы можете встретить печку-гриль, барбекю, мангал и даже печь-камин. Видов печек существует огромное количество, и вышеперечисленные названия — это еще не все. В беседках строятся печки комбинированные, сочетающие в себе сразу несколько функций.

Эта статья содержит небольшой обзор по видам печей для беседок, а также очень подробные инструкции, по которым вы сможете построить печь для беседки своими руками.

Виды печей для беседок

В этом разделе мы охватим самые популярные варианты: печь барбекю для беседки, печи – мангалы и русские. Речь пойдет и о кухонных комплексах для беседок, включающих в себя несколько вариантов очагов.

Барбекю- и русская печь в беседке

Русская печь в беседке не строится. Мало того, что эта конструкция очень сложна, так еще и места занимает не мало. А вот мини русские печки встретить можно. Они на много меньше, с коротким подом. По сути, это печка-барбекю или мангал, стилизованный под русскую печь. Иногда в устье размещается даже вертел для гриля.

Мини русская печь для беседки

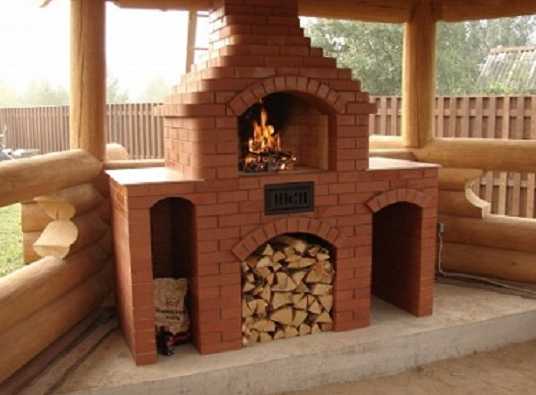

Ниже – беседка с печкой – барбекю. Относительно не сложный вариант, очень компактный, но при этом удобный. Может быть построен не только в беседке, но и в небольшой летней кухне, так как здесь имеется плитка. Последняя, кстати, может переоборудоваться под установку казана.

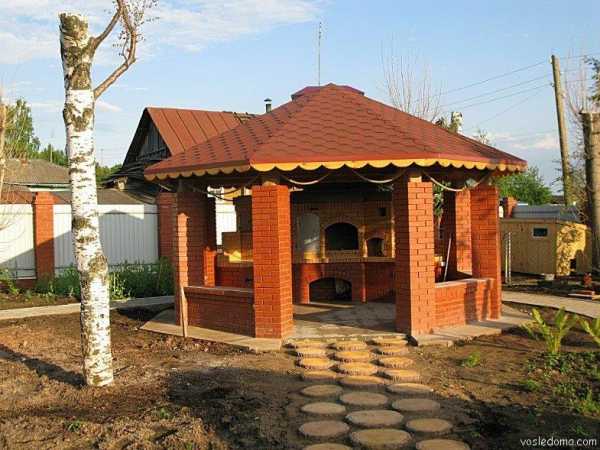

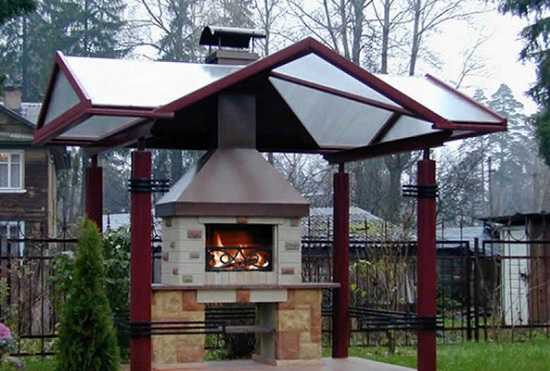

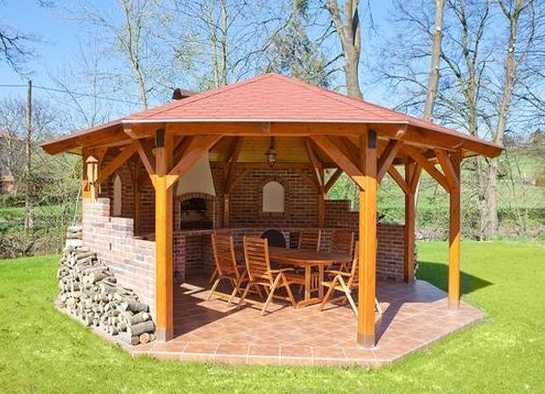

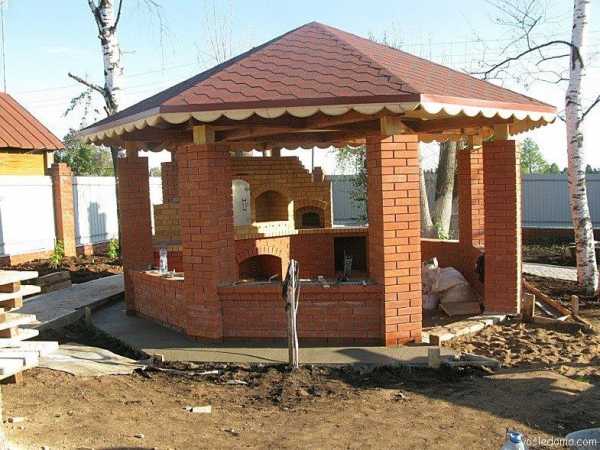

Беседка закрытая, с печкой барбекю

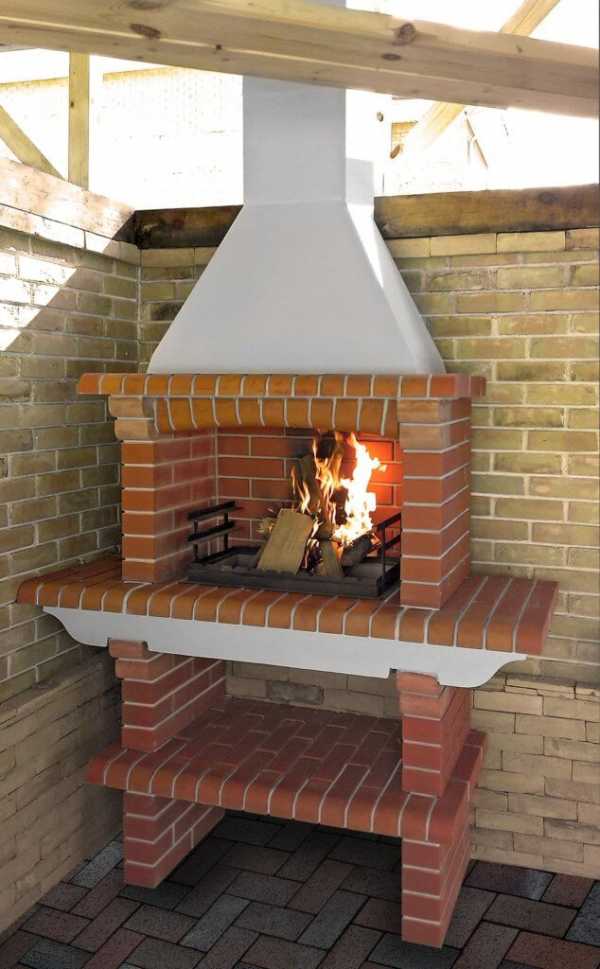

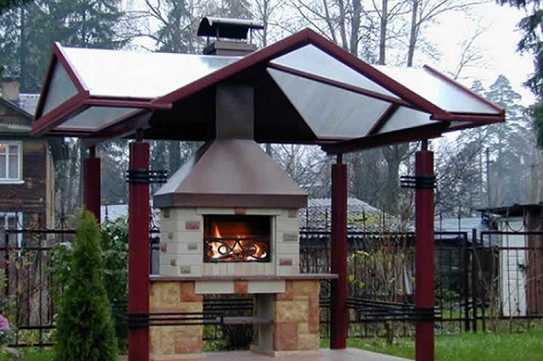

Печи – мангалы для беседки

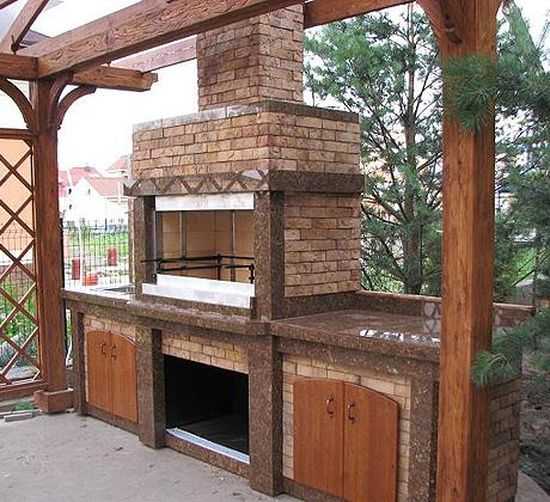

Это фото печки для беседки – почти то же самое по внешнему виду, что и предыдущее, только вместо барбекю – мангал, и плита находится с левой стороны. Но сама по себе конструкция еще меньше по размеру. Фундамент под нее можно делать столбчатый, мелкозаглубленный.

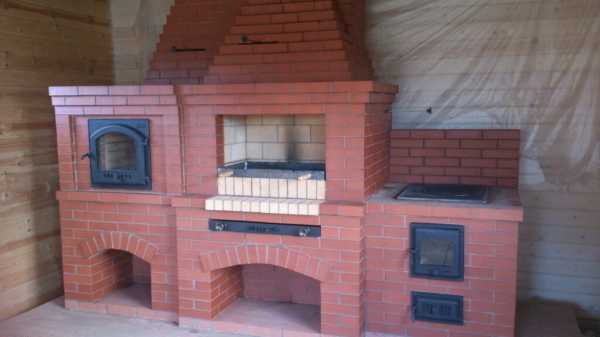

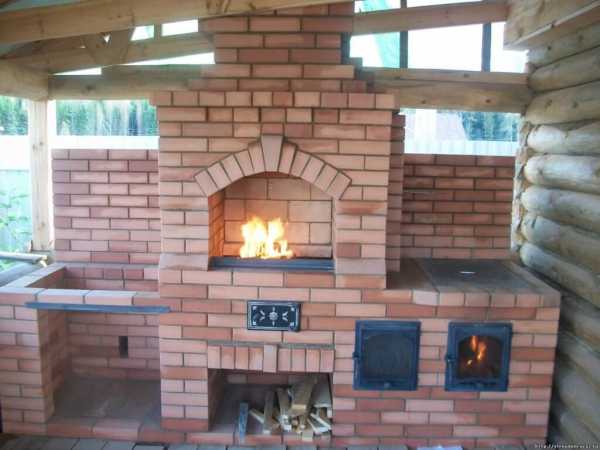

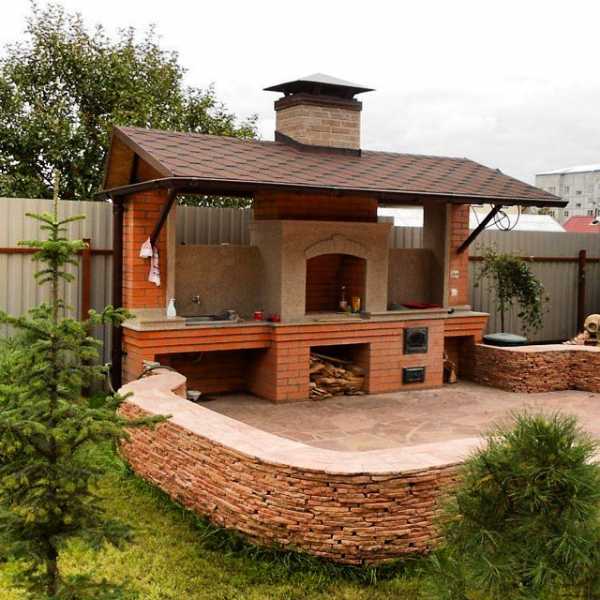

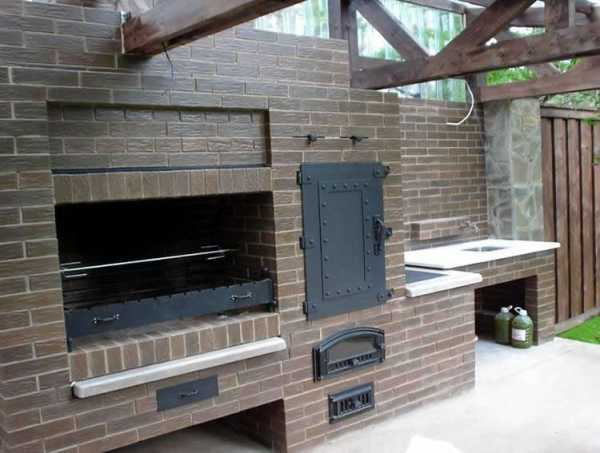

Печь – мангал для беседки. Фото модели с плитой и раковиной

Еще одна печь для беседки с мангалом, из кирпича. В отличие от предыдущей, у нее присутствует зольник, который облегчит уход за печкой. А вот плита или раковина не предусмотрены.

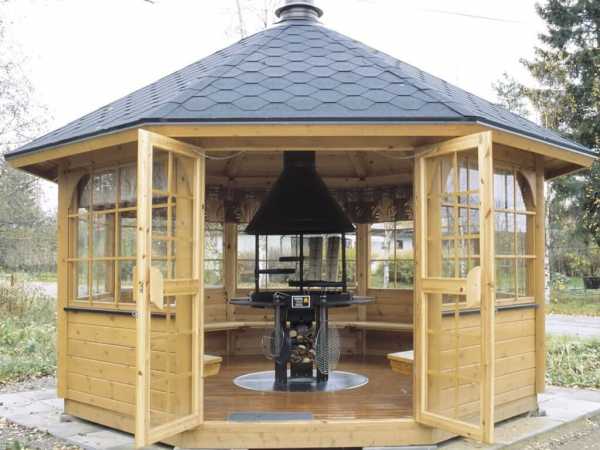

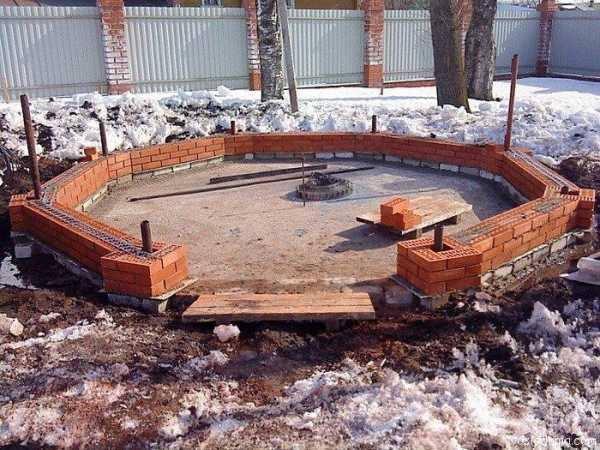

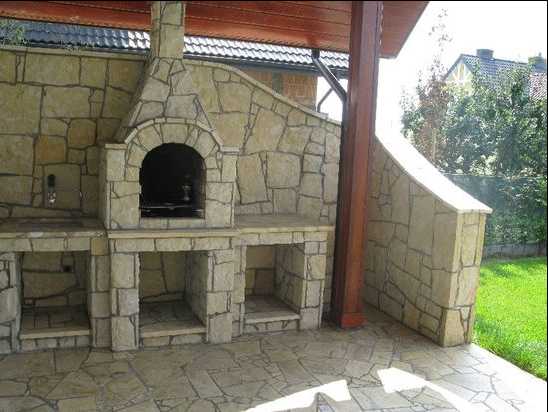

Беседка с очагом в центре и зольником

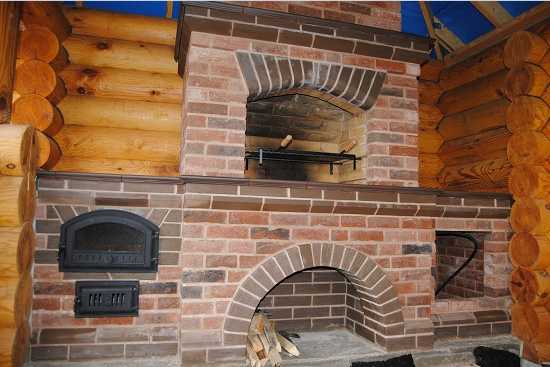

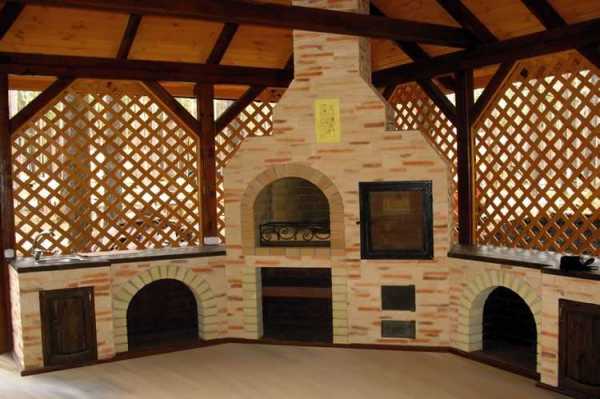

Кухонный комплекс и печь-камин для беседки

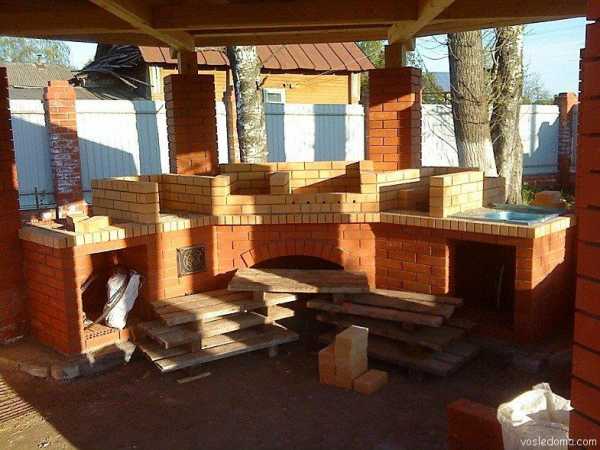

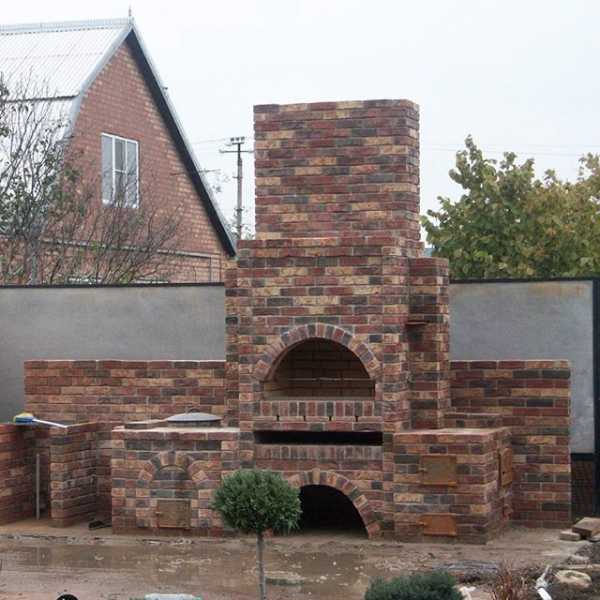

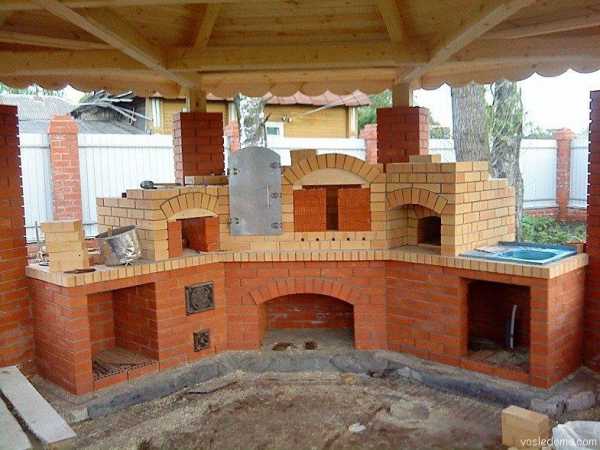

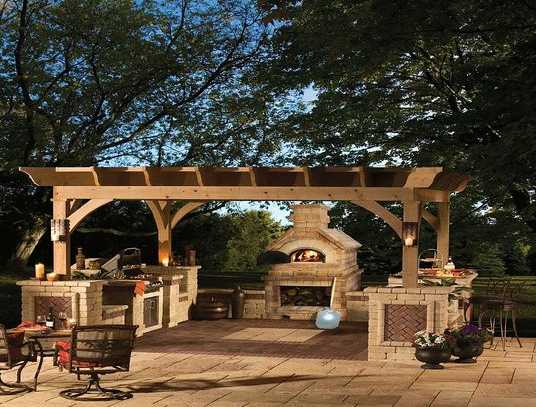

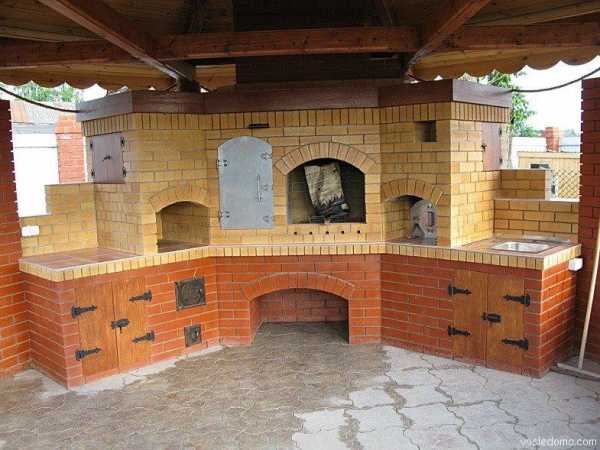

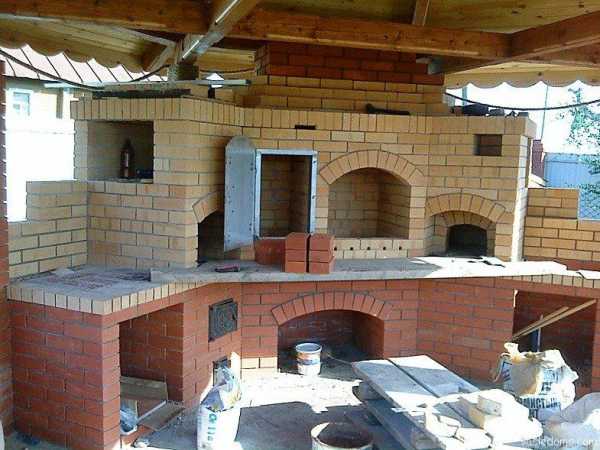

А вот целый комплекс: печь с беседкой и мангалом, а также коптильней и плиткой. По бокам внизу и вверху оборудованы закрытые полки для мелочей. Получилась универсальная и очень удобная кухонная зона. Единственный минус такой постройки – высокая цена и необходимость устройства серьезного плитного фундамента.

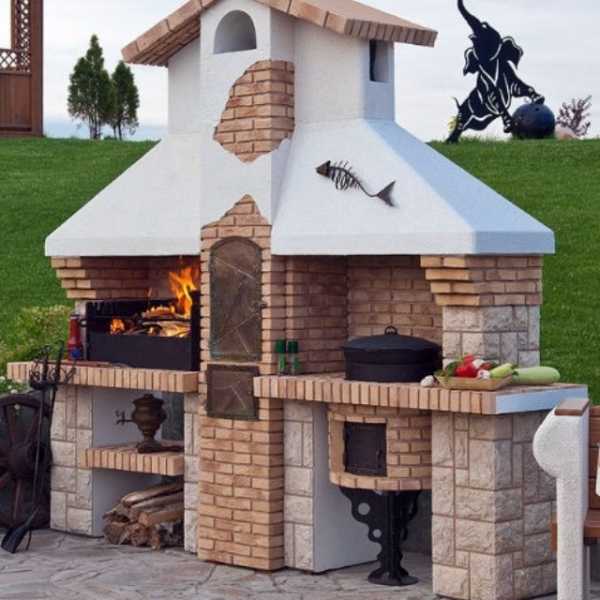

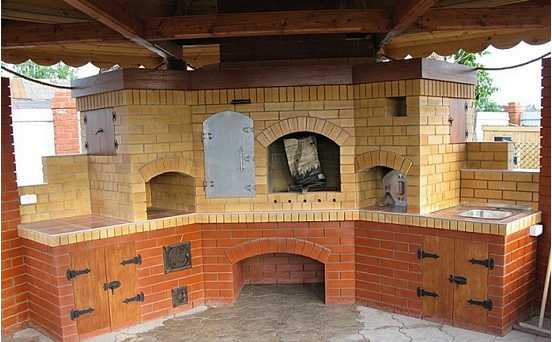

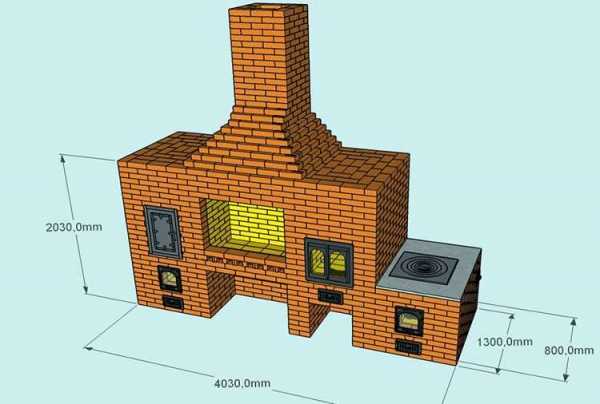

Печной комплекс для беседки: мангал, плита, русская печь и коптильня

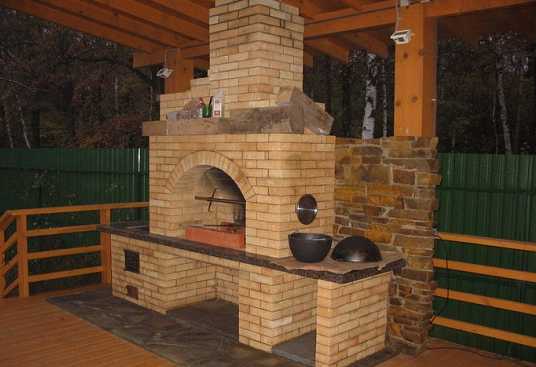

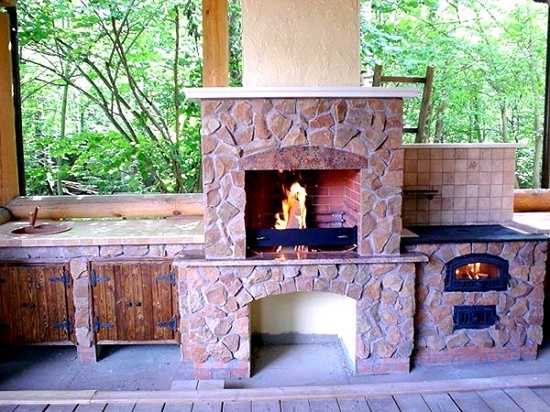

И последний пример: камин-печь в беседке. Фото постройки говорит само за себя. Такая печка больше предназначена для получения эстетического удовольствия от вида живого огня, нежели практической пользы.

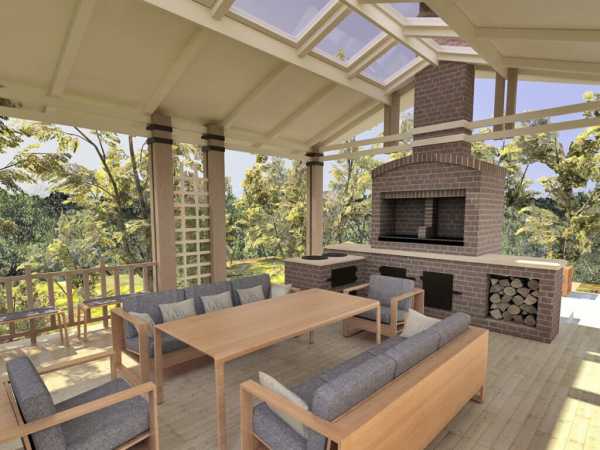

Печь-камин для беседки

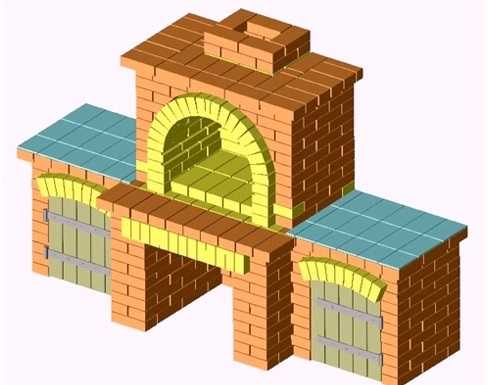

Строительство печки – барбекю

Для работы будем использовать два вида кирпича: обыкновенный и шамотный, Ш-47. Также понадобится глиняно-песчаная смесь, мастерок для раствора, строительный уровень и специальная пила по камню. Фундамент для печки готовим заранее, он может быть плитным или ленточным, по контуру кладки.

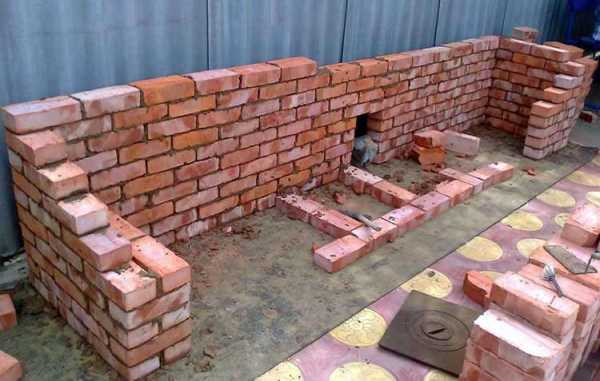

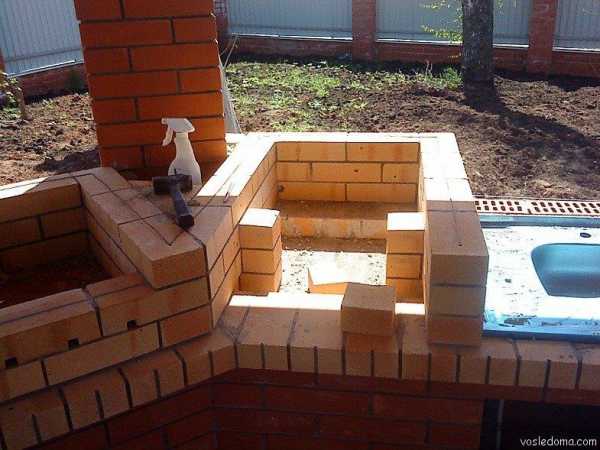

Работа с 1 по 11 ряд

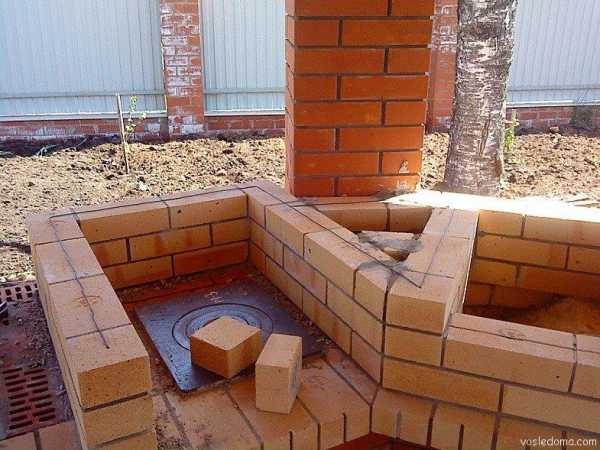

Перед тем, как начать выкладывать первый ряд печки, на фундамент нужно уложить слой гидроизоляционного материала. Для этого можно использовать обыкновенный рубероид. В первом ряду сразу формируем три ниши: по бокам – для кухонных принадлежностей, и посередине – под дровницу. Следующие семь рядов выкладываем точно также, только делаем перевязки, чтобы швы между кирпичами не совпадали.

Печка с барбекю, своими руками

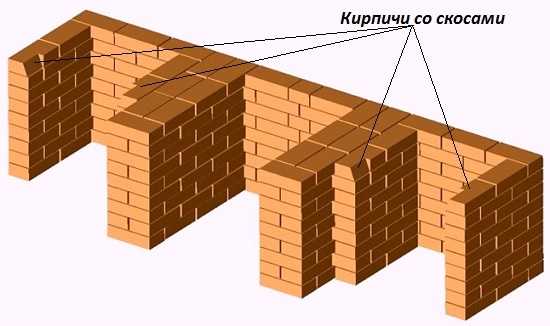

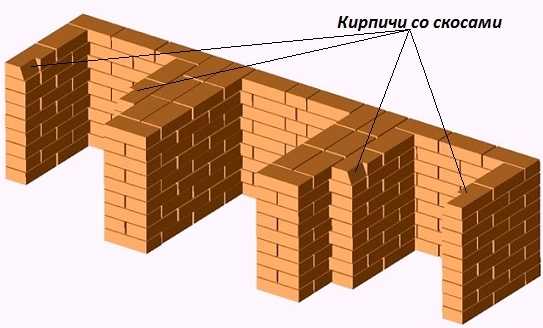

Девятый ряд печки выкладывается почти так же, как и все предыдущие. Исключение составляют крайние кирпичи боковых ниш. На каждом из них делаем спил до 30 градусов, на половину длины кирпича. Это нужно для последующего формирования арочных перекрытий над нишами печки. Как ориентированы спилы, и где находятся кирпичи с ними – вы можете рассмотреть на следующем рисунке.

Как сделать печку для беседки

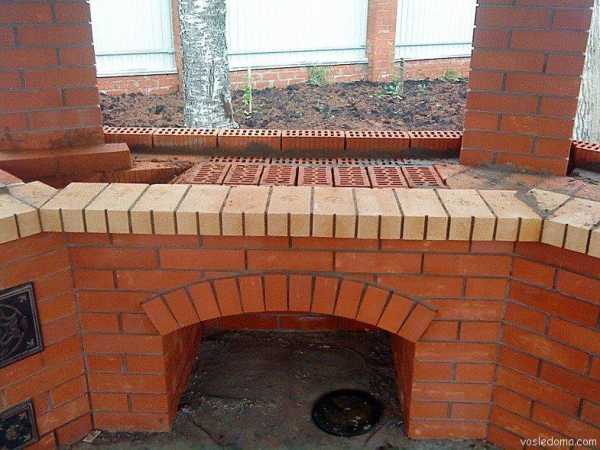

Для арочных перекрытий нужно использовать шамотный кирпич, имеющий маркировку Ш-47. Необходимый радиус изгиба перекрытий обеспечивается путем подпиливания кирпичин. А вот для центральной части необходимо сделать основание для перекрытия – из металлического уголка и положенной рядом полосы металла. На это основание укладывается также ряд шамотного кирпича.

Как построить кухонную зону для беседки

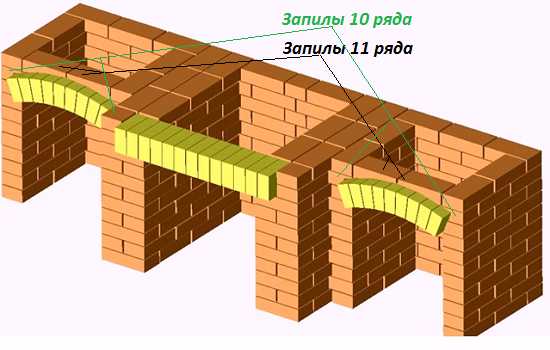

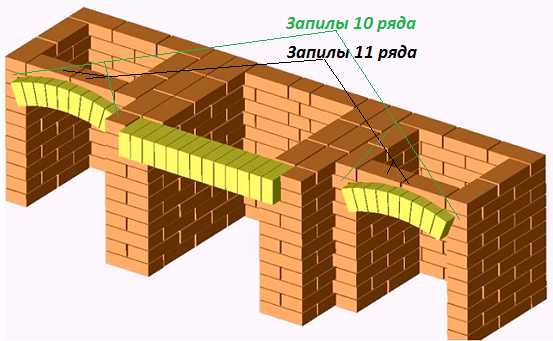

В десятом ряду опять делаем запилы на отдельных элементах. Располагаются они в тех же местах, но уже ориентированы вниз, повторяя изгиб арочных перекрытий. Одиннадцатый ряд печки уже перекрывает арки, и кирпичи, идущие над ними, также выпиливаются. На рисунке запилы 10 и 11 ряда отмечены разным цветом.

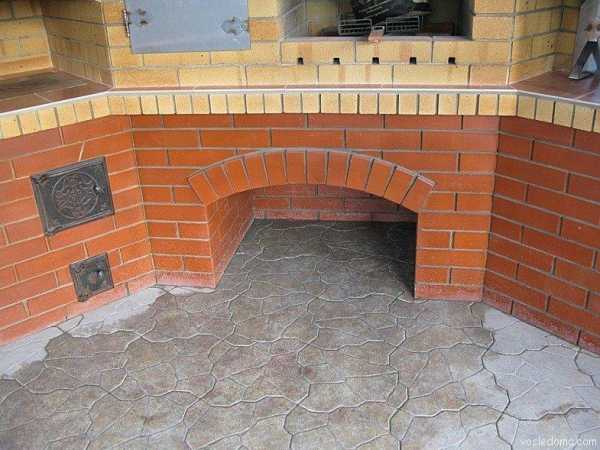

Устройство арочных перекрытий для барбекю

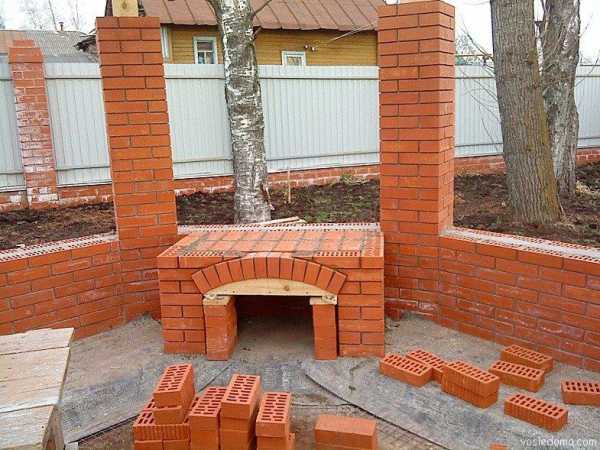

Кладка с 12 по 20 ряд

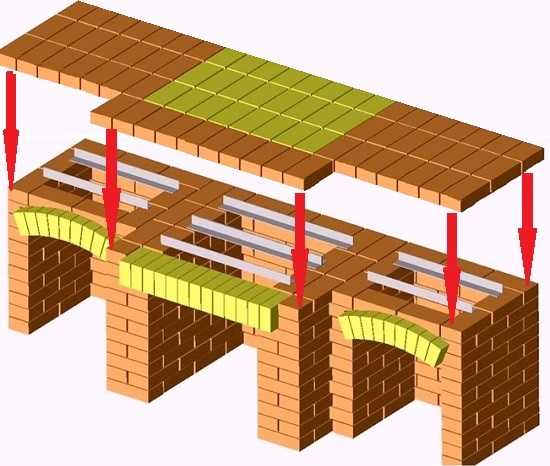

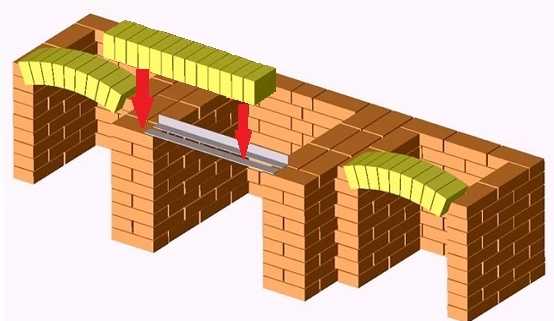

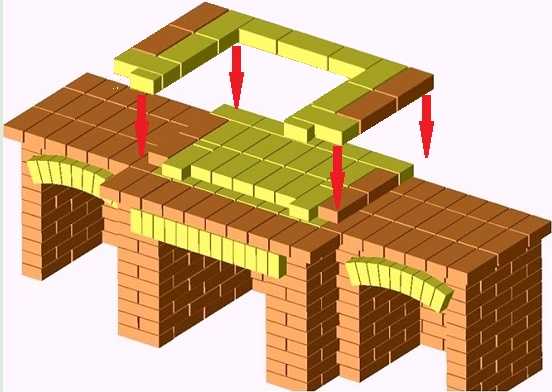

Обратите внимание:  двенадцатый ряд должен перекрыть все три ниши печки. Для поддержки в промежутках между стенками укладываем стальной уголок, на рисунке видно, как это делается. Центральную часть обязательно выкладываем шамотным кирпичом, так как на нее придется расположение топливника печки.

Кладку ряда ведем так, чтобы над одиннадцатым рядом печки получился напуск в четверть кирпича спереди и по бокам. Добиться этого можно путем небольшого увеличения ширины швов между кирпичами печки.

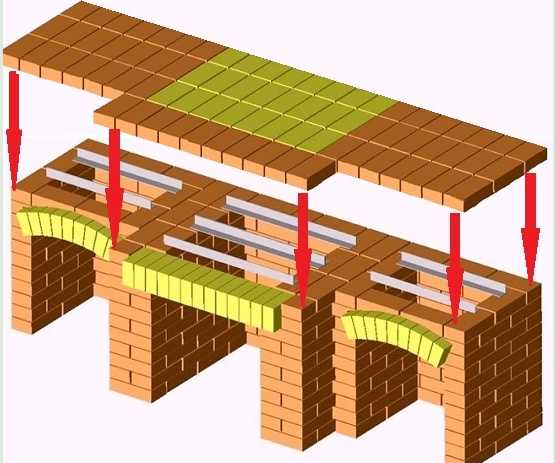

Перекрытие ниш печки барбекю

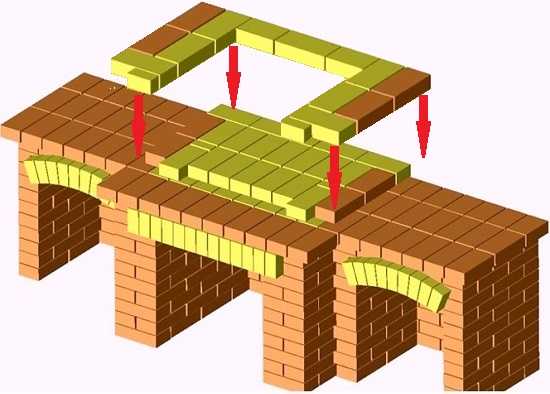

Тринадцатый ряд – это под топливника печки. Боковые стенки выкладываются из простого кирпича, а основная часть – из шамотного. Крайние элементы центральной части выпускаются вперед на четверть. Далее кладем четырнадцатый ряд, который и является основанием топливника.

Обратите внимание:  между боковыми стенками и шамотным ядром обязательно должен оставаться зазор примерно в 2 см. Он нужен для того, чтобы у шамотного ядра оставалось пространство на расширение при повышении температуры. В противном случае во время эксплуатации произойдет деформация боковых стенок. Зазор заполняется базальтовым волокном.

Поднятие топливника

Пятнадцатый и шестнадцатый ряды выкладываем так же, как и четырнадцатый. Но в крайних рядах шамотного ядра делаем округлые фаски, примерно 2 см глубиной. Они нужны для того, чтобы вставлять решетки барбекю – в несколько уровней. Расположение фасок указано на рисунке внизу. Далее поверх шестнадцатого ряда возводим арочное перекрытие топливника. Оно делается все из того же Ш-47.

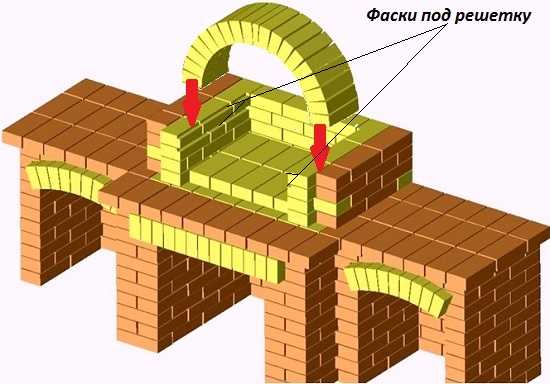

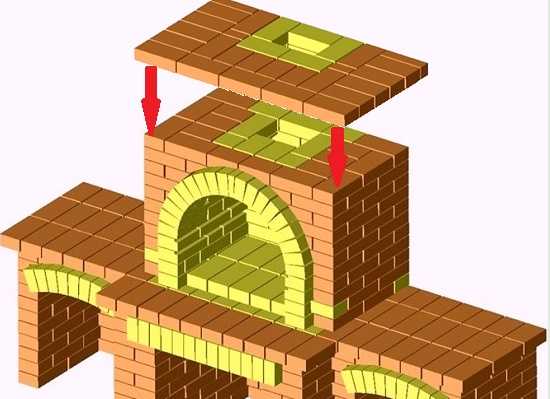

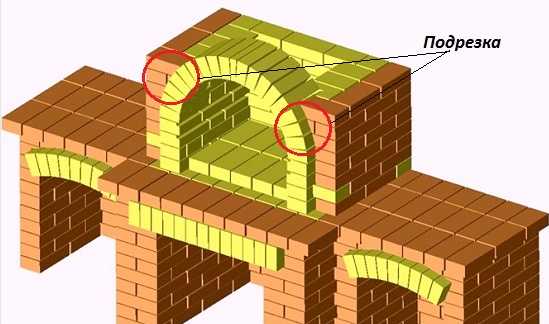

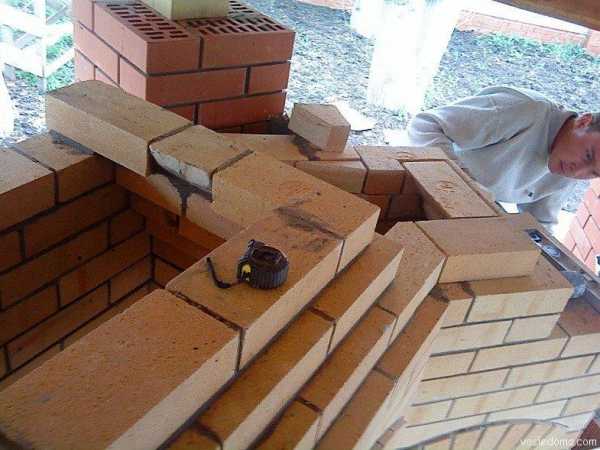

Строим арочное перекрытие топливника

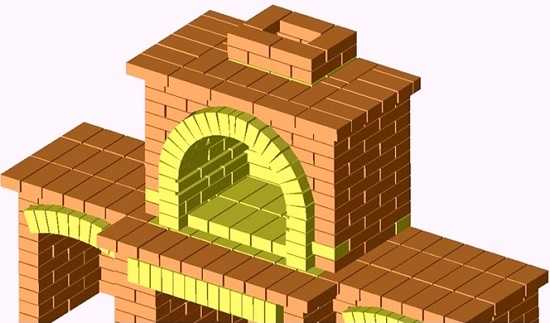

С семнадцатого по двадцатый ряд – поднимаем заднюю, а также боковые стенки топливника. Крайние кирпичи выпиливаем по форме арочного перекрытия. А боковые шамотные кирпичи двадцатого ряда печки выпускаем внутрь на 1/4. Снизу они подрезаются наискось.

Поднятие задних и боковых стенок топливника

С 21-го ряда до формирования трубы. Окончание работ

Таким же образом выкладываем 21-й, 22-й, 23-й и 24-й ряды: в каждом из них делаем выпуск боковых шамотных кирпичей на 1/4. Двадцать четвертый ряд должен идти с выпуском на 1/4 вперед и по боковым сторонам. Отверстие в нем становится размером с обыкновенный кирпич.

24-й ряд печки в беседке

Кладка самой печки закончена, осталось только сформировать трубу. Она выкладывается из обыкновенного кирпича, но по контуру из шамотного. Принцип укладки виден на следующем рисунке. Количество рядов в трубе зависит от высоты беседки. Поэтому тут нужно заглянуть в чертежи и дальше работать по ним.

Возведение трубы

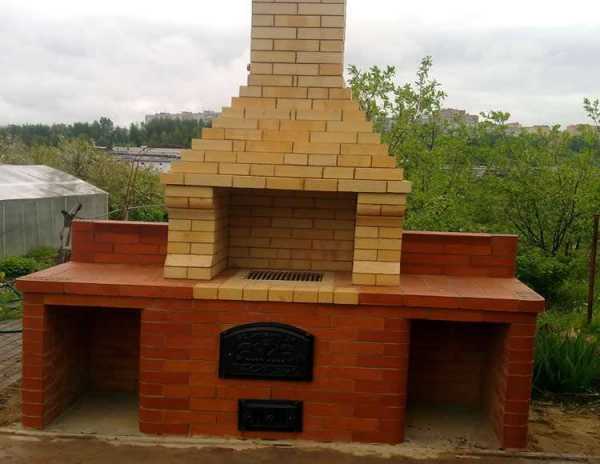

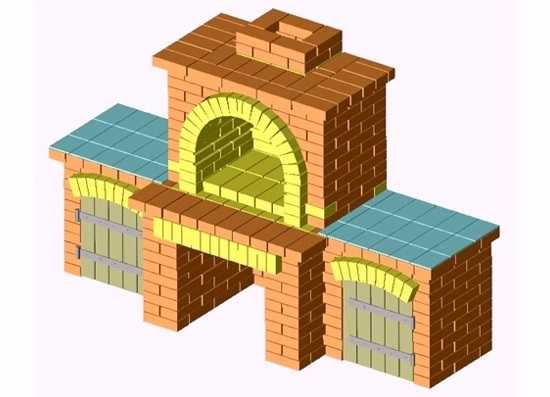

Печка готова, осталось только отделать столешницу и навесить дверцы к нишам. Столешницу выкладываем кафелем, либо заказываем уже готовое покрытие, из искусственного или натурального камня. То же и дверцы – могут быть самодельными или заказными.

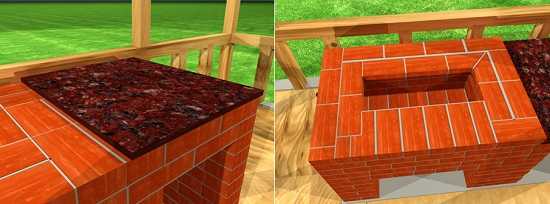

Обратите внимание:  Одна из столешниц может служить каркасом для раковины. Если такой вариант вам нравится больше, то при укладке 12-го ряда просто не перекрываем одну из ниш. А для уравнивания кирпичи с этой стороны выкладываем только по контуру печки.

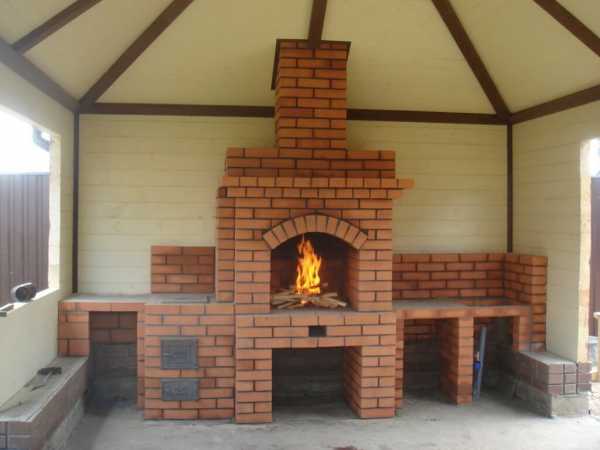

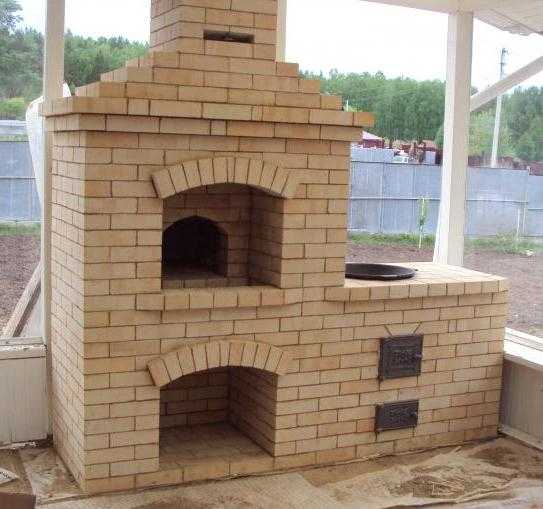

Готовая печка-барбекю

roomgood.ru

Барбекю — мангал-коптильня из кирпича своими руками

Содержание статьи:

Создание мангала на загородной территории — мечта многих владельцев частных домов. При возведении жаровни часто используют металл — работать с этим материалом легко, но конструкция получается простой и малофункциональной. Если же хочется сделать печь, позволяющую и готовить барбекю, и коптить мясо, лучше воспользоваться кирпичом. Строительство мангала-коптильни занимает много времени, требует соблюдения технологии и внимательности при работе — любая ошибка может свести все усилия на нет. Но достоинства такой печи стоят того.

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана. В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными. Кирпичный мангал легко дополнить:

• дровяником;
• разделочным столом;
• мойкой;
• полками для посуды и другой кухонной утвари.

Таким образом, жаровня состоит из следующих элементов:

1. Мангал — емкость для углей с креплениями для шампуров и решетки гриля.
2. Очаг и отсек для копчения.
3. Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.
4. Дымоход (один для всех составляющих жаровни).
5. Вспомогательные компоненты.

После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.

Создание фундамента

Даже компактный мангал из кирпича имеет большую массу, поэтому основание конструкции делают из армированного бетона. Этот процесс требует соблюдения технологии и не терпит спешки — фундамент набирает прочность в течение месяца. Если допустить ошибки во время заливки смеси или попытаться самостоятельно ускорить процесс застывания, в будущем фундамент даст трещину, что негативно скажется на целостности конструкции.

Пошаговая инструкция по строительству основания:

1. Согласно чертежу, размечают участок. Оптимальная площадь мангала — 3 м².
2. Выкапывают котлован соответствующего размера и конфигурации. Глубина рассчитывается индивидуально — зависит от массы сооружения, характеристик почвы и других особенностей.
3. Делают опалубку выше уровня грунта на 50 мм. Изнутри доски обшивают гидроизоляционным материалом — например, рубероидом.
4. На дно котлована насыпают мокрый песок слоем 100 мм.

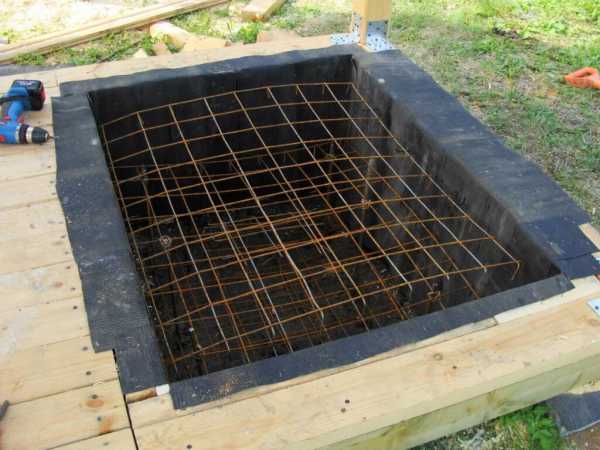

5. Вяжут армирующую сетку. Для этого используют прутья толщиной 10–12 мм, которые укладывают на расстоянии 100 мм друг от друга и связывают проволокой. Изготавливают две сетки, которые соединяют вертикальными прутьями длиной 50 мм.
6. Армирующую решетку укладывают в котлован и заливают слоем цементно-песчаной смеси. Раствор готовится из ¾ песка и ¼ цемента, для прочности добавляют щебень. Первый слой фундамента готов. Остальные, вплоть до края опалубки, формируют с промежутком в сутки.
7. Последний слой выравнивают и гидроизолируют полиэтиленовой пленкой.



Строительство мангала из кирпича

Когда фундамент наберет прочность, приступают к возведению наземной части конструкции. Кладка состоит из нескольких элементов: цоколя, поддувала, жаровни и дымохода. Для сборки мангала используют красный печной кирпич, устойчивый к сильному нагреву и перепадам температуры. Это важно при создании уличной конструкции: при эксплуатации зимой кладка не треснет. Силикатный кирпич для возведения жаровни не подойдет.

Перед началом строительства составляется порядовка — схема укладки кирпичей. Лучше работать со стандартными, уже проверенными чертежами, учитывающими особенности конструкции мангала-коптильни.

Кирпичи нужно подготовить к работе. За сутки до старта строительства материал вымачивают в воде. К началу кладки с наружной стороны кирпичи высохнут, а внутри влага задержится, что предотвратит впитывание воды из раствора.

Для скрепления кирпичей используют смесь песка, цемента и гашеной извести в пропорциях 3:1:1. Первый ряд мангала делают насухо, чтобы наметить кладку, подогнать размеры кирпичей и избежать ошибок в дальнейшем. Для первого ряда подходят как целые кирпичи, так и половинки.

Начиная со второй линии кирпичи укладывают со смещением на полкамня, чтобы стыки не совпадали. Начинают работу от угла, затем выкладывают перегородки. Через каждые два ряда ровность линий проверяют строительным уровнем. На высоте жаровен устанавливают железные уголки для закрепления базы топки, которую изготавливают из толстостенного металла. Для обеспечения притока воздуха часть кирпичей под жаровней укладывают без раствора — достаточно двух-трех щелей, чтобы огонь хорошо разгорался.

Таким образом, главное — в точности следовать чертежам. Сначала из кирпичей выкладывают цоколь, затем делают стенки жаровен, мангала, коптильной камеры и, наконец, сооружают дымоход. Когда кладка завершена, устанавливают металлические дверцы, крепления для шампуров, варочную поверхность и другие элементы.

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией. Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Тематический материал:

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться. Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд. Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.

Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.

Похожие статьи

besedkibest.ru

Печь для беседки из кирпича с мангалом и коптильней : как сделать самому

Поскольку в России постепенно увеличивается процент частных домовладельцев, столько же неуклонно растет количество вариаций по оформлению придомовых беседок, где особое внимание уделяется теплогенераторам. Печь для беседки – почти обязательный элемент, который позволяет не только наслаждаться уютом живого огня, но готовить разнообразные блюда и даже делать выпечку.

Барбекю, гриль, мангал, русская печь, камин – это лишь малая часть того, что можно построить в беседке, при этом некоторые модели могут быть даже многофункциональными.

В статье мы расскажем, какие вообще бывают агрегаты и как строят печи для беседок своими руками.

Примеры печей и беседок

Деревянная беседка и русская печь

Каменка

На открытой площадке

Брусовая беседка-павильон

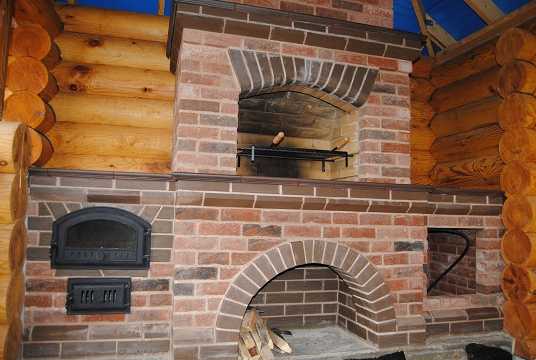

Кирпичная печь в бревенчатой беседке

Комплекс с мангалом

В России традиционными считаются русские печи, удобными и достаточно простыми в эксплуатации – барбекю и мангалы.

Барбекю и русская печь

Именно настоящая русская печь в беседке маловероятна. Для такого небольшого помещения она слишком массивна, громоздка, да и не требуется большое количество свободного места. Гораздо более рациональной является русская мини печь, которая в несколько раз меньше и удобнее. Конструктивно, это скорее мангал, который выполнен в стиле а-ля рус, и выполняет те же функции.

Удобным для эксплуатации является барбекю с плитой. Такой теплогенератор вполне подойдет не только для беседки, но и кухни, поскольку позволяет готовить все, включая гриль. Не предусмотрен под выпечку хлебобулочных изделий.

Печи – мангалы для беседки

Классический стационарный мангал – находка для любой дачи. Мало того, что при таких габаритах, он достаточно легкий и не требует мощного фундамента, он позволяет одновременно готовить до трех блюд – на гриле, шампурах и плите.

Кухонный комплекс

Это действительно настоящий поварской комплекс, где присутствует вертел гриль, мангал с отверстиями для шампуров, коптильня и плита, размер которой позволяет разместить даже казан. Из недостатков – мощный монолитный фундамент на глубину ниже уровня промерзания грунта и достаточно хлопотное строительство.

Печь-камин никакой практической пользы не несет. Это тот же самый камин, который обустраивают в доме для эстетики, но только оформленный на улице. Стильно, красиво, но бесполезно.

Как построить своими руками

Самый удобный вариант печи в беседке, который позволит и готовить пищу на гриле или плите, и наслаждаться треском поленьев и вводом живого огня. По размеру эта конструкция относительно невелика, но требует достаточно серьезного фундамента. О том, как сделать фундамент под барбекю, вы найдете в статье «Фундамент в бане под печку», где описана вся технология поэтапно с указанием компонентов и очередности.

Необходимые инструменты и материалы:

• обыкновенный кирпич – 360 штук;
• шамотный кирпич Ш-47 – 120 штук;
• раствор на основе шамотной глины и речного песка;
• мастерки;
• пила по камню;
• строительный уровень.

Подготовленный фундамент застилается двумя листами рубероида внахлест для гидроизоляции.

Порядовка

1 ряд- формируется ниша под дрова и 2 одинаковые по размеру ниши под различные кухонные мелочи.

2-8 ряд – по рисунку с обязательными перевязками, чтобы кирпичи укладывались в шахматном порядке.

9 ряд – кладете точно по рисунку, а по краям спиливаем два кирпича под будущую арку.

10 ряд – строительство арки из шамотного кирпича Ш-47, для основания используете стальной уголок, рядом с которым прокладываете полосу, сюда ляжет ряд шамотного кирпича. При строительстве арок над нишами спиливаете кирпичи по бокам таким образом, чтобы арка получалась полукруглая.

11 ряд —  закладываете арочные перекрытия, выпиливая соответственно кирпичи, которые укладываются за ними. Обратите внимание на рисунок, где отмечены запилы каждого ряда.

12 ряд – полностью закрываются кладкой все ниши. Для того, чтобы в промежутках кирпич не провалился, его фиксируют металлическими уголками и полосами. На центральную часть берете шамонтный (жаропрочный) кирпич, на который будет приходиться основная нагрузка в виде топливной камеры.

Кладка должна проводиться таким образом, чтобы кирпичи как будто нависали над 11-м рядом. Этого можно добиться увеличением шва на 0,5-0,8 сантиметра с каждого кирпича.

13 ряд – боковины идут из обычного кирпича, основная – шамотного Ш-47. Также по краям припускаете немного швы, чтобы кирпичи слегка выдавались наружу.

14 ряд – собственно основание топливной камеры. Боковины также выкладываем из простого, а центральную часть из шамотного кирпича.

Переход между двумя видами кирпичей должен быть минимум 20 мм, чтобы обеспечить температурное расширение шамотного кирпича. Если этого не сделать, со временем шамот начнет лопаться и деформироваться в процессе эксплуатации. Этот температурный зазор можно проложить базальтовым шнуром – теплоизоляционный негорючий материал.

15-16 ряд – по рисунку, а по краям шамота нужно вырезать 2-сантиметровые фаски в разных местах. Это место будущего крепления решетки-барбекю. Желательно делать в несколько уровней, чтобы можно было готовить разнообразные блюда.

17 ряд — арочное перекрытие топливной камеры из шамота с одновременным поднятием всех его стенок. Между внутренними кирпичами делаете шире кладку, чтобы они выступали внутрь, а боковины выпиливаете четко по форме арочного перекрытия.

18-20 ряд – по рисунку.

21 ряд – начало возведения дымоотводной трубы.

22-24 ряды по рисунку с постепенным смещением кирпичей внутрь. В 24 ряду дымоходное отверстие должно быть в 1 кирпич. Контур трубы обычно собирается из шамотного, внешняя часть – из обычного полнотелого кирпича.  Обратите внимание на то, как правильно собирается труба, чтобы в дальнейшем это не привело к разрыву связок.

Высота трубы зависит исключительно от высоты беседки. Строгих правил относительно высоты трубы над крышей нет, но лучше ее делать не меньше 100 сантиметров, чтобы просто не глотать едкий дым во время отдыха на природе.

На этом строительство печи, в принципе, закончено, осталось сделать несколько финальных штрихов для окончательного ее оформления.

1. Столешница – подойдет как керамическая плитка, так и каменная плита, изготовленная из натурального или искусственного сырья. По опыту цельная столешница из камня предпочтительнее плитки. Со временем межплиточные швы загрязняются и их просто невозможно вычистить. Конечно, периодически их можно расшивать и заново закладывать шпатлевкой, но надо ли это? Камень, особенно искусственный – очень прочный материал, который очень сложно механически повредить, даже если просто на нем резать хлеб и мясо.
2. Дверки в ниши. Этот материал полностью на усмотрение хозяйки, так как никаким критическим нагрузкам не подвергается и нужен лишь для эстетического оформления пространства.

При желании можно вместо столешницы сделать каркас раковины для мытья посуды. Для этого правую или левую нишу в 12 ряду не перекрываете, а продолжаете выкладывать кирпич по рисунку. Сюда можно будет установить раковину, подвести к ней воду и устроить себе настоящий комфортный кухонный комплекс на природе.

presstile.ru

Беседка с мангалом, барбекю и печкой своими руками

Неплохо было бы организовать на дачном участке уютное и комфортное место для отдыха. Речь идет о беседке со столиком и стульями, оборудованной летней печью или барбекю. Что может быть лучше, чем провести вечер с родными и друзьями на природе за приготовлением ароматного шашлыка? Для осуществления мечты необходимо возвести на территории беседку с барбекю и мангалом. Прекрасное сооружение украсит двор и станет предметом гордости своего обладателя.

Виды беседок с барбекю

Выполнение подобной постройки с мангалом, барбекю и печкой возможно в четырех вариантах:

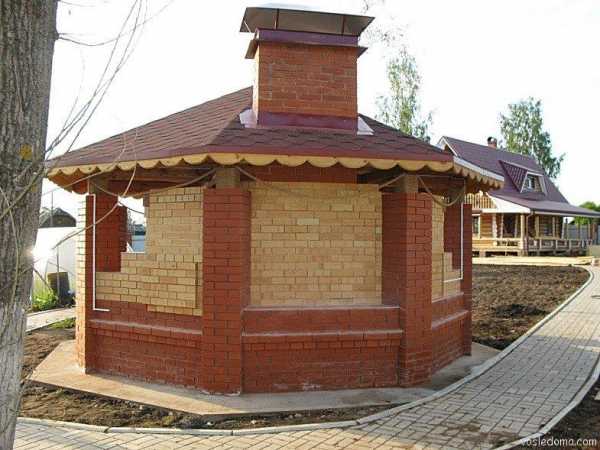

1. Кирпичная беседка отличается привлекательным внешним видом, длительным сроком эксплуатации и пожаробезопасностью. Ее можно использовать круглый год.
2. Возведение сооружения из дерева обойдется дешевле, чем из кирпича. Если правильно обрабатывать и часто ухаживать, беседка прослужит длительное время. Представленные в продаже антипиреновые пропитки являются экологически чистыми веществами, которые прекрасно защищают от возгорания.
3. Комбинированные беседки выполняются из нескольких материалов. Из кирпича строится зона готовки, из дерева – место для отдыха. Такие беседки характеризуются особым комфортом, привлекательным внешним видом и функциональностью. Кирпичную зону в любой момент можно украсить плиткой или другими отделочными материалами.
4. Кованые беседки из металла в основном приобретаются уже в готовом виде или делаются на заказ. Цена зависит от размера и сложности модели. Подобные сооружения прослужат долго, если их покрыть огнеупорной краской и грунтовкой.

Положительные стороны

Печь-барбекю для беседок обеспечивает возможность приготовления продуктов на открытом огне, что придает блюдам особенный аромат.

Отрицательные стороны

Печи-барбекю из кирпича и камня для беседок обладают довольно крупными размерами. Существуют миниатюрные варианты, но у них есть своя трудность, связанная с конструкцией.

Согласно правилам техники безопасности, по периметру требуется обеспечить свободное пространство. Площадь общей территории должна составить примерно 3 м².

Кроме того, печи с мангалом и барбекю запрещено возводить в беседках, которые выполнены из легковоспламеняющихся материалов: стены постройки могут оплавиться от жара.

Важно также предусмотреть монтаж дымохода. Кроме того, если уличную печь планируется обустроить коптильней или варочной поверхностью, для этого понадобится дополнительное пространство.

Возведение барбекю для беседки своими руками

Далее опишем основные этапы строительства.

Для начала необходимо подготовить проект садового домика с печью-барбекю и мангалом с учетом размеров сооружения.

Теперь нужно определиться с месторасположением постройки. Оптимальный вариант – ровная территория, защищенная от попадания прямых солнечных лучей и сквозняка.

Согласно нормативам, перед топкой мангала должно быть не меньше 3 м свободного пространства, по сторонам – не менее метра. Расстояние между деревянным парапетом и задней стенкой мангала должно составлять не меньше 25 см.

Строительство подобной уличной печи, как и всех кирпичных сооружений, начинается с разметки под опору. Для беседки с мангалом подходит фундамент столбчатый или ленточный глубиной 30-40 см.

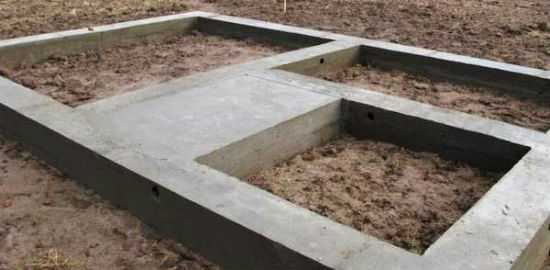

Типы оснований

Садовый домик с барбекю в обязательном порядке требует закладки отдельного фундамента. Запрещается соединение основания с опорой близрасположенного строения, поскольку это чревато его разрушением из-за неравномерной нагрузки.

Столбчатый фундамент является наиболее распространенным видом опоры для беседки. Его глубина должна быть примерно 90 см. На подушку из щебня выкладываются несколько кирпичей. Еще одна пара брусков размещается перпендикулярно на раствор из цемента. Это позволяет вывести столбики на высоту 20-30 см над поверхностью грунта.

Когда беседка возводится вместе с жилищем на свайном фундаменте, это особенно удобно. Разрешается также закрутить в грунт сваи для постройки.

Основание из буронабивных стержневых элементов удобно тем, что не требует больших затрат. Забетонировать можно и заглубленные в грунт асбестовые трубы, и свернутый в рулон лист рубероида.

Ленточный мелкозаглубленный фундамент считается традиционным вариантом. Процесс его возведения является довольно трудоемким, но он при этом пользуется особой популярностью. Глубина заливки ленты для беседки составляет не больше 40 см.

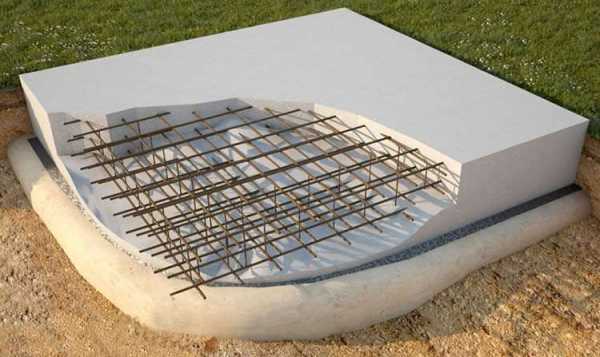

Самый надежный и прочный фундамент – монолитная бетонная плита. Возведение такого основания обойдется недешево, но результат того стоит.

После выполнения фундамента необходимо подождать около недели, чтобы он застыл.

Кладка печи-барбекю с мангалом

Между основанием и настилом сооружения нужно уложить слой гидроизоляции. Следующим шагом делается заливка бетонного пола. Там, где предполагается установка кирпичной печи-барбекю, нужно разместить металлическую плиту. Деревянное строение сначала требует монтажа опорных столбов, затем сооружения крыши. Стенка, около которой планируется возведение печи с мангалом, как правило, делается из кирпича. Так она будет защищена от ветра и воздействия высоких температур.

Далее выполняется кладка кирпича. Требуется выложить шесть рядов: они послужат основой для садовой печи-барбекю с местом для дров.

Следующим шагом делается начальное перекрытие.

Теперь приступаем к возведению топки и установке дверцы. Ширина швов не должна превышать 3 мм, иначе кладка может развалиться. Для футеровки и выполнения стенок внутри топки применяется только шамотный кирпич.

С 10 ряда с правой стороны печи-барбекю монтируется каменная плита – столешница. Слева продолжается кладка топки.

На 11 ряду выполнение топливной камеры завершается. На нее размещается решетка для барбекю. Важно сделать этот элемент съемным, чтобы его было легче чистить.

Сооружение жарочной камеры завершается на 17 ряду. Далее на ней формируется свод.

Чтобы сделать кирпичную арку ровной, ее устанавливают на заранее подготовленный деревянный каркас, который после высыхания раствора снимается.

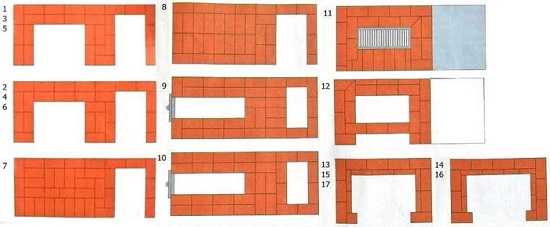

Ниже представлены порядовки с 1 по 17 уровни. Подобное руководство упростит процесс создания печи-барбекю с мангалом.

С 19 ряда приступаем к выполнению заграждения жарочной камеры, которое завершается на 21 уровне.

По всему периметру печи-барбекю выкладывается перекрытие. Последний кирпичный ряд немного выдвигается вперед.

Со временем отверстие над жарочной камерой сужается, образовывая маленький проем для дымохода.

Правильность кладки постоянно проверяется с помощью строительного уровня.

Дымовая труба возводится на нужную высоту. Сечение канала по всей длине требуется сделать одинаковым.

В перекрытии беседки выполняется отверстие для вывода трубы. При сооружении дымохода нужно придерживаться норм строительства и правил пожарной безопасности.

Все уровни кладки выполняются исключительно по схеме. Ниже представлена порядовка с 18 по 30 ряды.

Следите за тем, чтобы швы между кирпичами были наполнены раствором. Излишки необходимо удалять сразу же, пока они не засохли.

После возведения печи можно приступать к ее оформлению. По площади всего сооружения рекомендуется поставить ограждения: парапет, небольшие решетки.

Необычный дизайн строению придадут различные декоративные отделочные материалы.

Если уличная печь с мангалом и барбекю выполнена из обыкновенного кирпича, рекомендуется покрыть ее клинкерной плиткой или же натуральным камнем.

При необходимости в беседку можно провести воду, что упростит процессы приготовления пищи и мытья посуды.

Исходя из всего вышесказанного, можно сделать вывод, что процесс сооружения беседки с барбекю и мангалом не составит труда. Главное – внимательно изучить технологию строительства и придерживаться рекомендаций.

Похожие статьи:

pechnoedelo.com

Мангал из кирпича в беседке своими руками + фото

Неотъемлемой частью летнего отдыха является приготовление продуктов на открытом огне. Чаще всего на природу берут переносной металлический мангал, разводят костер и жарят шашлык. Однако в плохую погоду и с наступлением холодов под открытым небом отдыхать неуютно. Решением проблемы станет беседка, но пользоваться металлическим мангалом будет неудобно. Основной помехой является дым от костра. Обустроить место отдыха со всеми удобствами поможет возведенный мангал из кирпича в беседке, дым от которого будет уходить далеко за пределы помещения.

Почему мангал из кирпича лучше, чем из металла

Установить мангал в построенной беседке можно не только из кирпича. При наличии сварочного аппарата, навыков и материала конструкцию можно сварить из металла. Но будет ли стальной мангал лучше кирпичного строения?

Металлические мангалы довольно простые в изготовлении даже при наличии дымохода. Достаточно сварить раскроенные фрагменты стали и конструкция готова. Недостатки такого мангала начнем искать с его функциональности. Во-первых, металл имеет свойство перегорать и деформироваться от нагревания. Срок службы металлического мангала небольшой, а со временем его деформированный корпус начнет портить интерьер беседки. Во-вторых, сталь быстро нагревается и неравномерно отдает тепло. Мясо на разных участках мангала начинает пригорать, а местами, вообще, сырое.

Идеальным вариантом являются печи для беседки из кирпича, где можно обустроить мангал, барбекю и другие приспособления для приготовления продуктов. Кирпич не имеет свойства перегорать и деформироваться, постепенно набирает тепло, после чего равномерно отдает готовящемуся продукту. Устройство кирпичной печи или мангала сложнее, чем металлической конструкции, но срок службы намного больше. В плане эстетики кирпичная кладка тоже выигрывает. Если не удалось достать облицовочного кирпича, печь можно отделать декоративным камнем.

На какой кирпичной конструкции остановит свой выбор

Возвести сооружение внутри беседки из кирпича своими руками для приготовления пищи можно. Многие сразу бросаются искать в интернете чертеж, где сталкиваются еще с одной проблемой. Оказывается, разновидностей кирпичных мангалов много. Так, на чем же остановиться? Сразу надо отметить, что в беседку подойдет конструкция только с дымоходом, а это уже настоящая печь. А вот что можно в ней организовать, сейчас мы и разберемся.

Мангал

Традиционное решение возведения печи для приготовления шашлыка – это установка мангала из кирпича внутри беседки. Устройство такой печки состоит из одной жаровни, над которой возвышается дымоход. Под жаровней обычно обустраивают нишу – дровник. Мясо на мангале готовят, нанизывая на шампуры. Обычно такую печь ставят у дальней стены беседки.

Чтобы построить мангал из кирпича, не потребуется сложный чертеж. Допускается даже сваривание металлической жаровни по форме ящика, который в беседке просто обкладывают кирпичом. При желании конструкцию мангала можно усложнить. Между жаровней и дымоходом выстраивают дополнительную нишу. Она должна обязательно плотно закрываться, чтобы дым не попадал внутрь беседки. В этой нише получается отличная коптильня. Теперь, кроме шашлыка, на столе еще будут копченые продукты.

Барбекю

В последнее время модной стала барбекюшница. Принцип приготовления продуктов остался неизменный: внутри жаровни находятся угли, а над ними жарится продукт. Только если в случае с мангалом мясо нанизывают на шампур, то в барбекюшнице оно лежит сверху решетки. Установить барбекю из кирпича в беседку можно по тому же принципу, что и мангал. Чертеж и устройство конструкции такое же, только над жаровней предусматривают выступы для укладки решетки. Их можно сделать из кирпича или в кладку вмуровать отрезки арматуры. Решетку делают съемной, тогда барбекю легко перестроить на мангал.

Совет! Удобными в использовании являются печи барбекю с пристроенными столешницами и раковиной для мойки посуды.

Большой популярностью пользуются переносные барбекю для беседки, которые можно установить в любом месте, даже по центру. Единственным условием использования мобильной барбекюшницы в беседке является установка над ней вытяжки.

Русская печь

Лучшим вариантом считается для беседки печка из кирпича, где предусматривают разные приспособления, помогающие приготовить продукты. Чертеж русской печи сложен, а саму постройку человек без опыта не осилит. Здесь понадобится печник.

Русскую печь оснащают варочной плитой, устанавливают казан для приготовления плова, над мангалом строят нишу для коптильни. В самом мангале предусматривают выступы под решетку барбекю. Печь обязательно строят с вместительным дровником для хранения поленьев.

Внимание! Все проекты русской печи в интернете являются ознакомительными. Во время строительства мастер самостоятельно делает индивидуальные расчеты и вносит свои корректировки.

Что еще можно выстроить из кирпича в беседке

Неплохое в беседке приспособление для приготовления пищи считается казан. Под его установку из кирпича выкладывают мини-печь с дымоходом. На варочной панели вырезают отверстие, куда и погружают казан. На фото показано, как нижняя его часть погружена в топку.

Обустройство в печи камина актуально для застекленной беседки. В таком помещении можно отдыхать даже зимой при любых морозах.

Русская печь будет наделена всеми функциями, если в нее еще вмонтировать гриль. То есть, обустраивается специальная камера, внутри которой огонь поджаривает мясо со всех сторон. На фото представлен целый комплекс многофункциональной печи.

Проекты мангалов

Для ознакомления мы предлагаем рассмотреть проекты двух мангалов. Каждый чертеж отображает размеры, но только в ознакомительных целях. Габариты кирпичных мангалов индивидуально рассчитывает опытный печник под определенную беседку.

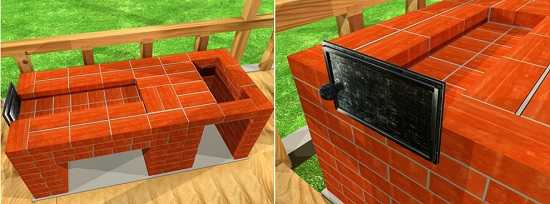

Первый проект на фото представлен для прямоугольного мангала, который можно установить внутри беседки у дальней стены.

На следующем фото изображен угловой мангал из кирпича. Принцип строительства тот же, только сооружение можно разместить в углу беседки.

Обустройство фундамента для кирпичного мангала или печи

Кирпичный мангал, а тем более русская печь, является очень тяжелым сооружением, требующим обустройства надежного фундамента. Как сделать бетонное основание самостоятельно? Да очень просто. Можно по периметру будущей печи залить ленточный фундамент, но в условиях пучинистого грунта – это не лучший вариант. Чтобы основание не разорвало, его придется заглублять ниже уровня промерзания почвы.

Идеальным вариантом является бетонирование монолитной плиты. Для этого по габариту мангала выкапывают углубление до 500 мм, дно засыпают слоем песка со щебнем толщиной 200 мм и укладывают армирующую сетку.

Внимание! Арматуру укладывают именно на дно фундамента, а не посередине или в нижней его части. В противном случае прочность основания снижается, и под тяжестью кирпичного мангала оно прогнется или треснет.

Вокруг ямы обустраивают опалубок. Борта должны выступать над уровнем земли минимум 100 мм. Заливку фундамента выполняют бетоном со щебнем. До полного застывания цемента никаких работ на основании не ведется.

Строительство русской печи

Сейчас мы рассмотрим, как построить из кирпича в беседке русскую печь. Инструкция предоставлена только в ознакомительных целях, и при случае самостоятельного выполнения работ желательно получить консультацию специалиста.

Подготовительные работы

Итак, бетонный фундамент под печь внутри беседки застыл, пора начинать готовиться к каменным работам. Для выкладки мангала или русской печи понадобится красный и огнеупорный кирпич. Первый – пойдет на стены, а из огнеупорного кирпича выкладывают топку. Сразу надо отметить, что силикатный и пустотелый кирпич для печных работ не подходит.

Внимание! Чтобы кирпич не тянул воду с раствора, его за сутки замачивают водой, но не окунают полностью, а просто обильно спрыскивают.

Сверху бетонный фундамент укрывают листом рубероида для гидроизоляции. Первый ряд кирпича выкладывают насухо без раствора. Он образует контур печи порядовки. На этом этапе делается подгонка кладки таким образом, чтобы в процессе дальнейшего строительства избежать резки кирпича.

Чтобы получить надежную кирпичную кладку надо правильно приготовить раствор. Иногда стены печи или мангала выкладывают на цементном растворе, а саму топку на глине. Можно делать и так, хотя многие печники больше склонны к использованию только глиняного раствора. Существует такое понятие, как жирность глины. Отсюда определяют пропорции раствора, и делают это индивидуально. Они могут быть 1:1 или 1:2. Чем жирнее глина, тем больше добавляют песка.

Внимание! Глину для приготовления раствора замачивают надвое суток для придания ей пластичности.

Огнеупорный кирпич внутри топки выкладывают на другом растворе из огнестойкой глины. Такую сухую смесь можно купить в магазине, а дома ее останется только развести водой. Для дымохода желательно приготовить еще один раствор. От конденсата глиняная кладка разрушится, поэтому лучшим вариантом будет раствор из трех частей песка и одной части известкового теста. Для прочности допускается добавление одной части цемента.

Выкладку первого и последующих рядов начинают от угла. Важно соблюдать уровень кирпичной кладки, чтобы печь или мангал не перекосился. На всех углах в кладку каждого ряда вмуровывают проволоку. Она придаст прочность конструкции.

Кладка печи

На фото представлен пример схемы кладки кирпичной печи. В этом проекте с одной стороны сверху расположены коптильня с мангалом, а над ними дымоход. Под топкой мангала находится зольник. С другой стороны печи предусмотрена ниша для хранения дров. Ее выкладывают из 6 рядов кирпича. На 8 ряду делают выступ и укладывают стальной лист, закрывающий дровник сверху.

Дно зольника начинают обустраивать со второго ряда кирпичной кладки. Здесь тоже лучше использовать стальной лист. Высота камеры для пепла составляет 3 кирпича. Проем зольника закрывают чугунной дверкой. На 6 ряду выше зольника укладывают колосники и выгоняют из 4 рядов топку. Внутри ее выкладывают из огнеупорного кирпича.

Если считать с самого низа печи, то 11 ряд кладки кирпича делают с выступом в середину. Сверху укладывают чугунную варочную плиту, которая дополнительно образует дно коптильни. Выше идут ряды самой камеры для копчения, а в ее проем устанавливают дверку.

С другой стороны печи на металлический лист укладывают два ряда красного и один ряд огнеупорного кирпича. На этом участке образуется мангал. Дальнейшая кладка печи идет до 16 ряда, где начинают формировать арку. Заканчивается она на 19 ряду, образуя верхнюю часть камеры мангала.

Далее, кладку выгоняют до 22 ряда, где над коптильней кладут стальной лист с окошками для дыма. Они позволят проводить холодное и горячее копчение. Начиная с 23 ряда, делают верх печи. Дальнейшая клака идет со смещением кирпича внутрь на одну четверть. Верх печи состоит из 10 рядов, после чего выкладывают ровный дымоход.

На видео можно посмотреть мангал из кирпича:

Заключение

Для красоты готовую печь из кирпича обкладывают декоративным камнем. Можно закрепить на стене кованые украшения, сделать кочергу, ухват и другие приспособления.

fermilon.ru

Строительство беседки с плитой, печью и коптильней.

Многие хотят иметь на усадьбе беседку с грилем-барбекю. Буду рад, если кому нибудь пригодится этот план действий в фотографиях.

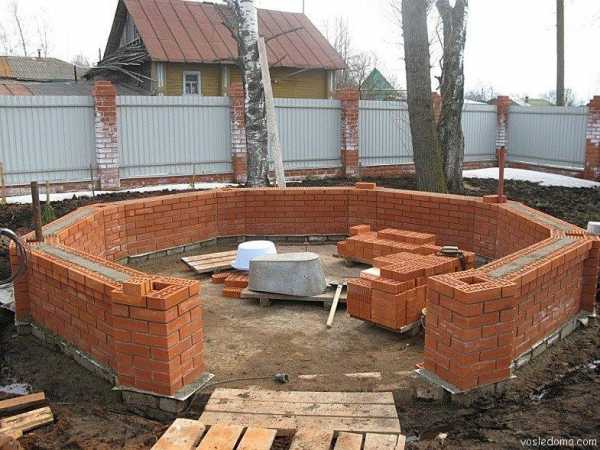

 Фундамент крепкий, армированный. Да  и беседка не из легких. Начинаем выкладывать стены.



Начало кладки стен.

Выводим стенки, должно получиться красиво и надежно. Пустотелый кирпич взят не для термоизоляции, а исключительно из-за облегчённого веса.

Выкладка стен.

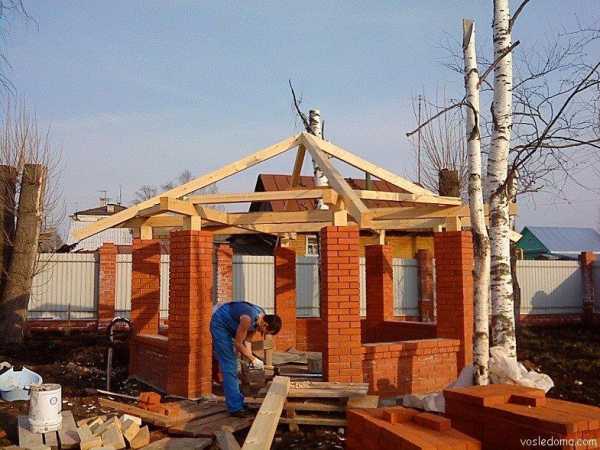

Следующий этап — столбы и стропилы, уже на что то похоже.

Стропила установлены.

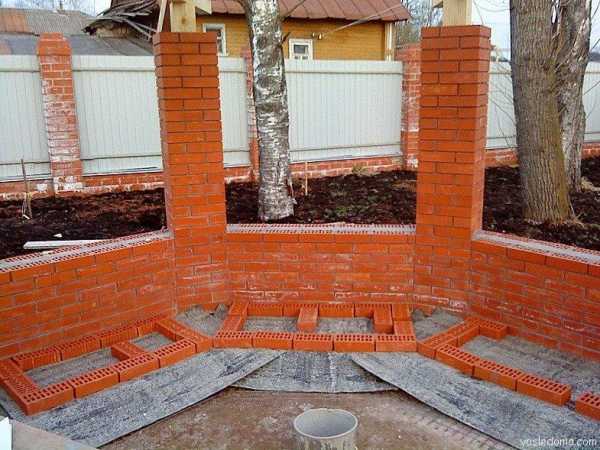

Раскладываем первый ряд без расствора для прикидки. Кажется, всё правильно.

Прикинем, как оно будет.

Отделение для дров готово, оно будет основой для всего остального.

Готова дровница.

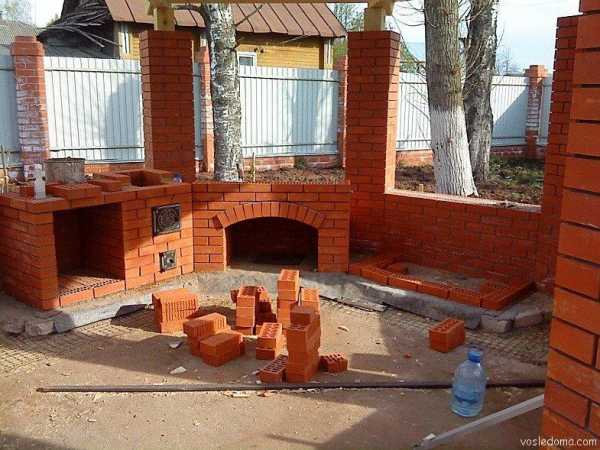

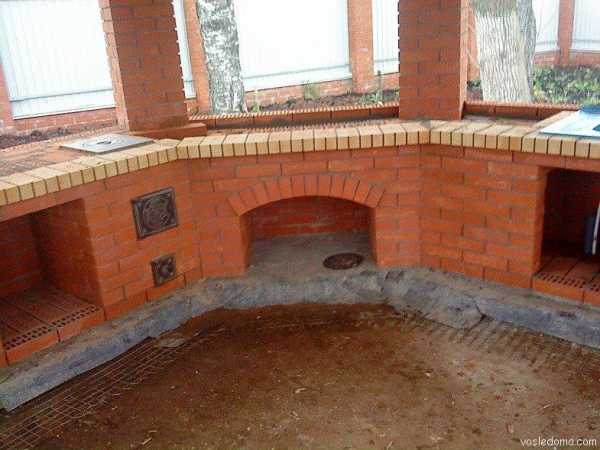

Готово топочное отделение, выложен стол для разделки и отделение для посуды.

Топка готова.

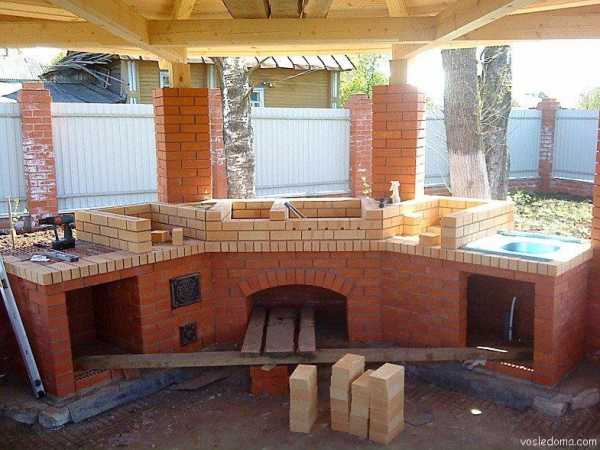

Плита установлена. Варочная поверхность изготовлена из чугуна со съёмными кольцами для казана или чугунка.

Варочная плита на месте.

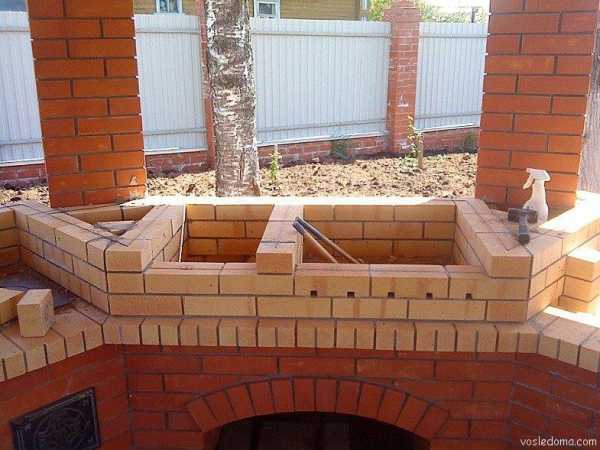

Основание готово, начинаем делать столешницу из шамотного кирпича.

Основание готово.

 Внимание! Шамотный кирпич кладем исключительно на огнеупорную смесь. Соблюдайте толщину и качество швов.

Укладка шамотного кирпича.

Выводим дымоходы. Отдельный для каждого элемента.

Выкладываем дымоходы.

Формирование подпечка печки.

Подпечек.

Обязательно армируем проволокой каждый укладываемый ряд шамотного кирпича.

Армируем проволокой.

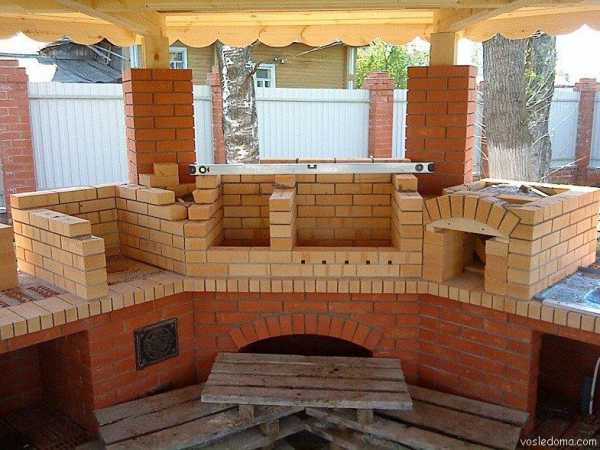

Возведение всех элементов ведется одновременно по уровню.

Кладем по уровню.

Готов свод русской печки.

Свод русской печки.

Заднюю часть русской печи пришлось немного выдвинуть.

Тыльная стена печи.

С каждым днем близится завершение.

Дело близится к завершению.

Выполнены арки над варочной плитой, мангалом и челом русской печи, установлена дверца коптильни.

Арки готовы.

Расшивка швов труд не из легких, но выручает подсобник — он всегда рядом.

Расшиваем швы.

Сетка из нержавейки будет испавно служить сушилкой для яблок, груш, грибов или посуды. Устанавливаем её над плитой.

Сетка для сушилки установлена.

Нвкрыли крышу беседки.

Крыша накрыта.

Работа закончена. Комплекс готов к сдаче, но ему еще надо выстояться.

Комплекс готов.

Русская печь и мойка крупным планом, вода к мойке подведена сзади, на зиму будет перекрываться.

Печь и мойка.

Чтобы получить хорошую тягу, дымоход сделан трёхканальным.

Три в одном.

Кладку вскрыли водоотталкивающей пропиткой.

Вскрытая кладка.

Неделю сушили комплекс. Теперь он готов к использованию.

Осталось проверить.

Как вы могли убедиться, сложного ничего нет. Но внимательным быть стоит. Особенно, когда кладете угнеупорный кирпич.

Желаю успеха!



Пошаговое видео процесса строительства:

Строительство беседки с мангалом, видео

Строительство беседки, видео

Как построить беседку, видео

Строительство беседки «Золотой Сарай», видео

Строительство беседки в русском стиле, видео

Галерея примеров дизайна беседок:

Беседки, галерея фото

Беседки, фото

vosledoma.com

Беседка с печкой своими руками

Содержание статьи

Удобство и польза беседки с печкой или мангалом более чем велика. Многие хозяева дачных участков хотели бы видеть в своём саду такую постройку, но страх перед сложностью строительства многих ограничивает лишь фантазиями. В свою очередь, беседка с печкой – очень простая конструкция, не требующая для постройки особых знаний и умений.

Беседка с печкой

Благодаря такой беседке можно без каких-либо проблем и ограничений заниматься готовкой и общаясь с друзьями находясь во дворе. Печь в таких постройках позволяет готовить следующие блюда:

• шашлыки;
• тушёное мясо;
• копчёные продукты;
• супы.

Каждый тип печи обладает как достоинствами, так и недостатками. Наиболее важным аспектом тут является отсутствие универсальных конструкций. То есть, так или иначе, с некоторыми неудобствами придётся смириться.

Работающая печь в беседке

Разновидности

К основным и наиболее распространённым видам можно отнести следующие сооружения:

• барбекю;
• мангалы;
• маленькие русские печки;
• казаны.

Для осознания пользы и способов применения каждой вышеназванной конструкции необходимо детально изучить основные из них. Благодаря этому беседка с печкой не доставит каких-либо лишних хлопот во время эксплуатации.

Печь барбекю

Барбекю

Печь барбекю, как правило, выкладывается из обыкновенного кирпича. Основное отличие барбекю от прочих, аналогичных по внешнему виду, конструкций состоит в том, что приготовление пищи происходит без использования шампуров. В этом случае для готовки используется специализированная решётка.

Процесс готовки на решётке значительно упрощается ввиду отсутствия необходимости насаживать мясо на шампуры. Кроме того, требуется значительно меньшее время до полного приготовления.

К минусам такой конструкции можно с уверенностью отнести сложность мытья решётки после процесса готовки. Все проблемы связаны непосредственно с небольшим размером делений покрытия решётки печи барбекю.

Русская мини-печь (работа mastermd.ru)

Русская печь для беседки

Такой вид печки является наиболее универсальным, но все же неидеальным. Русская мини-печь используется для приготовления многих блюда, например, супов, тушёного мяса, шашлыков, блинов и т. п.

Стоит отметить следующие нюансы.

1. Этот тип печи наиболее подходит к русской беседке.
2. Русская мини-печка является самой сложной конструкцией в плане возведения и эксплуатации.
3. Печь русская предоставляет максимальную многофункциональность.

Учитывая всё вышесказанное можно сделать вывод, что несмотря на сложность монтажа русская мини-печка является единственной постройкой, которая подходит для любого вида отдыха в беседке.

Русская беседка

Строительство печки

Перед строительством печки необходимо возвести беседку. Наиболее важной частью постройки является фундамент, так как именно он лежит в основании любой печки.

Фундамент

Печки из кирпича обладают значительным весом. Без должного основания надёжность, а следственно и безопасность постройки будет под угрозой. Важно заметить, что разные типы печи нуждаются в определённом типе фундамента, однако процесс возведения преимущественно одинаковый.

Фундамент для беседки с печкой

Необходимо придерживаться следующего порядка действий.

1. Выкопать в земле ямку глубиной в 35 см с шириной, превышающей размеры дровника на 10 см.
2. Опалубка фундамента выполняется из досок или фанеры.
3. Дно ямки нужно тщательно выровнять и засыпать песком в один слой до 5 см.
4. Далее нужно залить подбетонку в слой до 3 см.
5. По окончании застывания прошлого слоя необходимо установить арматурную сетку.
6. Заключительный этап работ состоит в заливки всех сделанных слоёв бетоном.

После всех вышеописанных работ фундамент можно считать готовым.

Дровник

Дровник для беседки с печкой

Следующая вещь необходимая для надёжной печи – дровник. Для общего понимания процесса постройки можно использовать любую форму дровника, например, П-образную

1. Задняя стенка выкладывается из трёх кирпичей, а боковые из двух.
2. Для достижения максимального удобства рекомендуется возводить дровник в 10-11 рядом в высоту.
3. Стенки следует выкладывать в полкирпича до 5 рядом.
4. Далее нужно выложить слой в целый кирпич, как дно топки. При этом важно сохранить форму конструкции.
5. Последующий ряд укладывается в один кирпич по всему периметру.
6. Впереди печки можно установить под кирпичи стальную пластину.

После проделанных действий можно перейти к строительству топки.

Топка

Готовая топка для беседки с печкой

Кладка топки требует наименьшее количество усилий.

1. Поверх дровника укладываются кирпичи методом в полкирпича.
2. В высоту топка должна достигать 10-12 рядом кладки.
3. В верхней части необходимо установить стальной стержень для копчения.

На этом весь основной процесс строительства печи своими руками можно считать оконченным. Однако, не стоит забывать о такой важной части, как дымоход.

Дымоход

Обычно эта конструкция делается из клёпаной жести 2 мм. Длина дымохода должна достигать примерно 60 см при диаметре трубы в 12 см.

Топка и дымоход соединяются при помощи сварки через стальной уголок.

В качестве последней детали выступает навесная дверца для коптильни. Процесс её установки не нуждается в объяснении и не вызовет затруднений.

Печь с дымоходом

Завершение

После того как печь для беседки будет сделана, необходимо проверить её на работоспособность. В случае отсутствия ошибок можно приступать к строительству основной постройки.

При достаточно ответственном подходе к строительству беседка с печкой предоставит уют и безопасностью, что, в принципе, от неё и требуется в первую очередь.

Полезное видео — мангал из кирпича с печью

Похожие статьи

mybesedka.ru
