Печь для парового отопления на дровах – Схема парового отопления от печи: принцип работы

Содержание

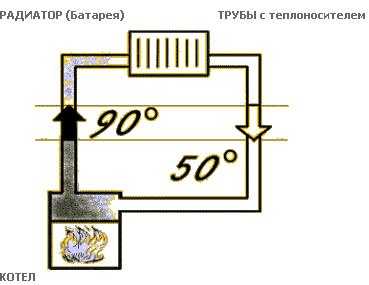

Схема парового отопления от печи: принцип работы

Печное отопление применялось с момента, как только человек догадался построить печь в жилище. Первые печи, естественно, не были паровыми – использовались либо специальные шахты – грубы, либо только тепло, которое исходило от печки. Паровое отопление сразу после возникновения стало использовать печь как главный нагревательный элемент в системе.

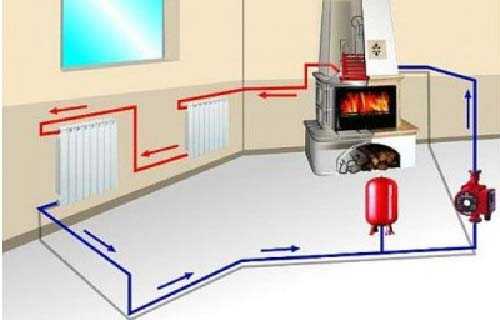

Схема подключения печки к системе отопления

Принцип довольно прост: огонь нагревает трубопровод, который проходит через печь. Вода циркулирует по всей системе за счет разницы температуры.

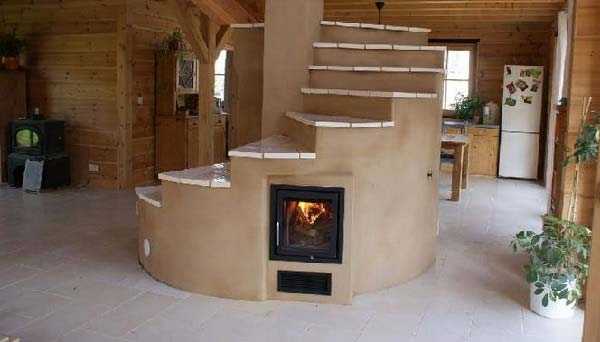

Почему именно печное паровое отопление

Никто не заставляет специально строить печь, чтобы заменить ею котел. Но если печь уже существует, то устанавливать котел несколько нецелесообразно. Причин тому сразу несколько:

отопление дровами или углем обходится дешевле, чем другими видами топлива;
демонтаж печи может вызвать дополнительные растраты по ремонту, а в отдельных случаях даже капитального;

управление паровым отоплением ручное, а значит, полностью исключается риск выхода из строя автоматики;
отопление на дровах – это идеальный вариант для сельского частного дома или для дачи;
если газ могут отключить, то печь прекращает работу только при отсутствии дров или угля, а это уже на совести хозяина.

Какие могут быть особенности

Как и любая другая отопительная система, паровое отопление посредством дровяной печи имеет несколько недостатков. Справедливо будет применить даже не это слово и заменить его на особенности, которые могут для некоторых показаться неудобными:

Иногда печь расположена в соседнем здании. Это не редкость, но выход есть. Достаточно только уделить внимание должному теплоизолированию трубопровода, который будет соединять дом и здание с печкой. В противном случае слишком много тепла будет теряться.

Теплоноситель в системе может нагреваться выше 100 градусов. Это связано с тем, что в замкнутом пространстве давление при нагревании увеличивается и, соответственно, возрастает температура. Прекращение подачи дров или угля не снимает проблему, погасить печь тоже не вариант. Достаточно будет просто приоткрыть топку печи и полностью закрыть поддувало, чтобы температура внутри системы стабилизировалась. Это неудобно, но можно научиться определять необходимое количество топлива для одноразового использования.
Отсутствие автоматики означает невозможность самостоятельной работы. Для поддержки необходимой температуры потребуется либо смириться с тем, что до утра трубы и радиаторы остывают практически полностью, либо среди ночи добавлять новую порцию топлива. Это тоже неудобно, хотя и некритично.
Риск задымления помещения, где располагается печь, довольно высокий. Низкое атмосферное давление, загрязненный дымоход, сырые дрова, некачественный уголь – эти факторы могут принести свою долю неприятностей.

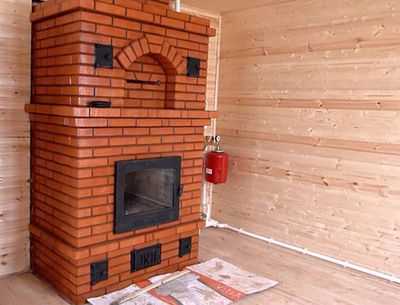

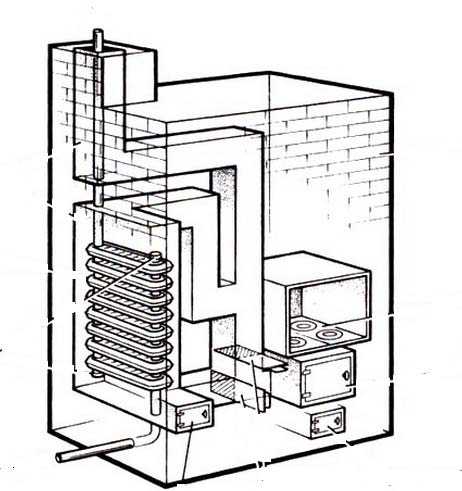

Схема устройства дровяной печи и системы отопления

Если делать все самостоятельно

Печное паровое отопление можно выполнить своими руками. Некоторые знания и, самое главное, инструмент необходимы, но приобрести их, не велика проблема:

Печь должна располагаться в том месте, где она не будет мешать проживающим. И дело не в том, что она потребует для себя свободного пространства. Подкидка дров или засыпка угля – иногда дым вырывается наружу и тогда риск впитать в себя «дымный аромат» очень велик.
Если придется выбирать между стальной трубой и пластиковой, то лучше остановиться на первом варианте. Металлический трубопровод для печного отопления наиболее приемлем, так как экономичность в данном случае не идет в сравнение, если бы применялся газ или жидкое топливо. Поэтому можно увеличить диаметр трубопровода, тем самым увеличивается объем теплоносителя. Но только увеличивается и площадь металла, от которого будет исходить тепло. Так что есть смысл задуматься над этим.

Печь изготавливается из металла или из огнеупорного кирпича. Оба варианта успешно себя зарекомендовали. Но отличия есть и для некоторых они могут быть принципиальными. Например, металлическая печь намного быстрее остывает после того, как догорела последняя партия дров или угля. Кирпич намного дольше удерживает тепло: если даже печь затухает вечером, то утром будет чувствоваться температура около 30-40 градусов на поверхности кирпича. Для парового отопления это особой роли не сыграет, но если печь отапливает собой отдельную комнату, то лучше смотреть в сторону кирпича.

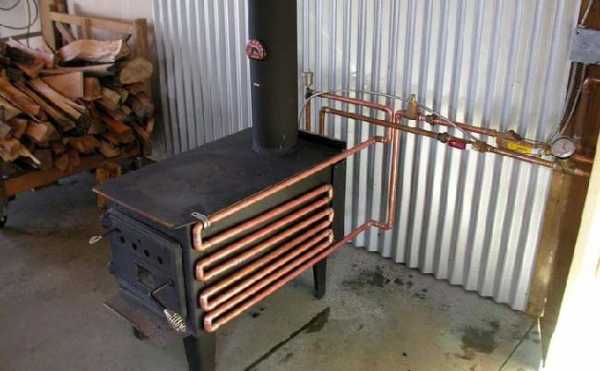

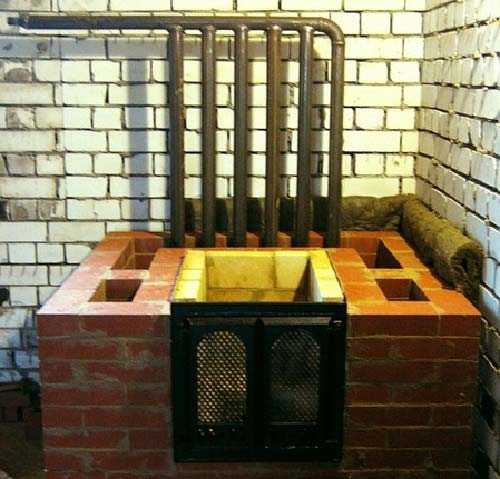

Контуры водяного отопления монтируемые в печь

Установка циркуляционного насоса поможет решить сразу две проблемы. Во-первых, при проектировании парового отопления схема расположения радиаторов, их высота, наклон подающей и обратной трубы – все это становится второстепенным и таким, что не имеет принципиального влияния. Во-вторых, насос позволить быстрее переносить теплоноситель, а значит, экономится время полного его нагрева.
Не стоит пренебрегать расширительным бачком – он необходим обязательно для целостности всей паровой системы и дома в том числе. Нагревание дровами может быть эффективнее, чем другими видами топлива. Теплоноситель увеличивается в объеме и «избытку» нужно куда-то перенаправляться. Таким местом и станет расширительный бак, который в условиях частного дома без труда можно разместить на чердаке. Только в таком случае его необходимо утеплить.
Дрова являются самым дешевым видом топлива. Но для большей эффективности парового отопления лучше применять твердые породы. В таком случае дрова будут гореть продолжительное время, а при упомянутой особенности – отсутствия автоматики – это будет очень полезно для проживающих. К таким породам, которые к тому же очень легко достать, принадлежит акация. Она не только твердая порода, но и такая, которая может гореть практически сразу после распила. Отсутствие обилия сока в этой породе древесины приводит к тому, что необязательно искать сухую акацию.

Паровое отопление посредством печи – вариант дешевый, хоть и со специфическими особенностями. Однако этот вариант прошел апробацию временем и крайне успешно себя зарекомендовал. Так что отбрасывать его сходу не стоит.

klivent.biz

Паровое отопление в частном доме от печи на дровах

В преддверии зимы владельцы загородных домов задумываются об эффективном отоплении жилья. Использование электроприборов и газа подойдет далеко не каждому, ведь высокие цены за энергоресурсы оказывают большую нагрузку на семейный бюджет. Именно поэтому многие отдают предпочтение паровому отоплению в частном доме от печи на дровах. Как сделать своими руками такое отопление? Схема, описание устройства парового отопления, фото и видео помогут владельцам частных домов реализовать эту идею.

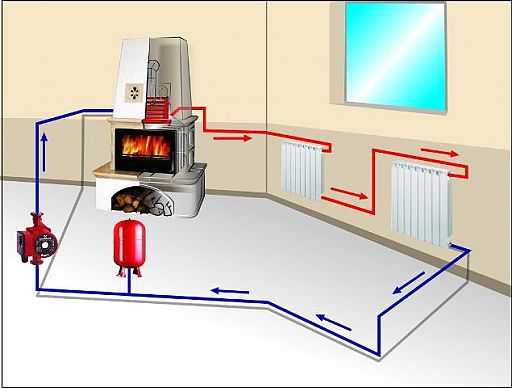

Схема парового отопления в частном доме от печи на дровах

Как сделать паровое отопление в частном доме, схема

Без хорошего отопления жить в загородном доме в зимний период вряд ли будет комфортно. Суровые и затяжные зимы в нашей стране вынуждают владельцев частных домов обеспечить помещение эффективной системой обогрева. При этом каждый желает установить такую систему, которая к весне не разорит семью. По отзывам многих владельцев особняков паровое отопление в частном доме от печи на дровах – оптимальный и достаточно экономичный вариант.

Паровое отопление на протяжении многих лет используется для отопления больших и компактных домов. Такая система имеет ряд преимуществ, среди которых такие:

Высокая эффективность.
Надежность и долговечность.
Простота установки и использования.

В современных домах можно использовать паровое отопление, реализованное по разным схемам, а именно:

одноконтурная – используется для обогрева помещений в частном доме;
двухконтурная – позволяет обогреть дом любых размеров и одновременно обеспечить помещения горячей водой.

Преимущество парового отопления в том, что разводку магистрали отопительной системы можно выполнить верхним или нижним способом, а трубопроводы применяются вертикальные или горизонтальные, как это показано на схеме.

Важной особенностью отопления от печи на дровах является циркуляция теплоносителя, которая может осуществляться принудительно с помощью насоса, а также естественным или гравитационным способом. Многие для экономии устанавливают систему с естественным способом циркуляции, при котором тяжелая холодная вода опускается в нижнюю часть системы, а горячая и более легкая устремляется вверх.

Многие для экономии устанавливают систему с естественным способом циркуляции

Паровое отопление в частном доме от печи на дровах своими руками

Приступая к монтажу парового отопления, важно учитывать размеры дома и схему отопления. Так если будет использоваться 2-х контурная система обогрева с возможностью получать горячую воду для хозяйственных нужд, то лучше приобретать котел помощнее.

Во время работы всей системы печью производится достаточно большое количество тепла. Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

Стальные.
Медные.
Нержавеющие.

Установка стальных труб традиционна для нашей страны, однако их монтаж связан с трудностями. Для установки не обойтись без сварочного оборудования и чаще всего нужно будет нанимать хорошего мастера, чтобы монтаж системы был сделан правильно и владельцам не угрожали протечки. Стальные трубы обладают высокой прочностью при механических воздействиях, но их недостаток в том, что они подвержены коррозии.

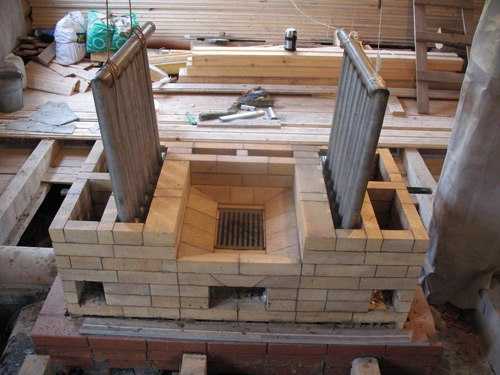

Сделать паровое отопление в частном доме можно во время кладки печи

Медные трубы отличаются высокой стоимостью и сложностью монтажа, при котором используется пайка стыков. Преимущество меди в том, что она быстро отдает тепло, так как обладает высокой теплопроводностью и помещение нагревается гораздо быстрее. Медные трубы легко переносят воздействие высоких температур, не подвержены коррозии.

Оцинкованные и нержавеющие трубы достаточно прочные, не разрушаются ржавчиной, хорошо отдают тепло в помещении. Монтаж системы из оцинкованных труб отличается простотой, так как стыковка осуществляется с помощью резьбы. Такие трубы гарантированно прослужат не одно десятилетие, но стоят дороже стальных.

Паровое отопление в частном доме: монтажные работы, схема

Прежде всего необходимо произвести расчеты, закупить все необходимые материалы и оборудование, составить проект. Если владелец частного дома занимается подобными работами впервые, стоит обратиться за помощью к профессионалу. Когда все готово, приступают к монтажу по спланированной схеме.

Монтаж однотрубной системы парового отопления отличается простотой, однако имеет существенные недостатки. Система состоит из последовательно соединенных между собой радиаторов. Недостаток однотрубного варианта состоит в том, что в радиаторах, к которым в первую очередь доставляется теплоноситель, поддерживается высокая температура. Однако к дальним точкам дома доставляется остывший теплоноситель и эффективность обогрева помещения значительно снижается.

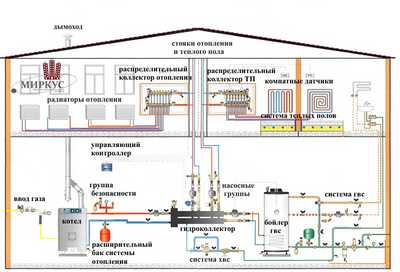

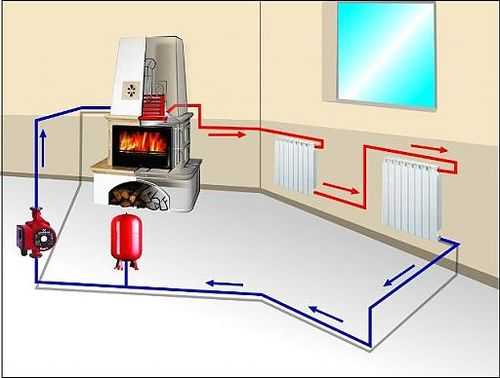

Схема парового отопления в частном доме

Двухтрубный вариант подразумевает параллельную установку подающей трубы и обратной, по которой теплоноситель поступает в центральную магистраль, а затем в печь на дровах. Преимущество этой системы в том, что все радиаторы одновременно получают теплоноситель одинаково высокой температуры, а весь дом, даже дальние точки, хорошо прогревается.

2-х трубная система отопления более сложная, но гораздо надежнее, более функциональнее и эффективнее. У владельцев появляется возможность с помощью отдельно установленных вентилей регулировать подачу горячей воды к каждому радиатору. Это позволяет экономить. Если помещение не используется длительное время, в нем можно установить температуру немного ниже, чем в помещении, в котором живут люди. Благодаря такой регулировке тепло используется рационально.

Паровое отопление в частном доме от печи на дровах, видео:

Паровое отопление в частном доме от печи на дровах – актуальная тема для владельцев особняков, а особенно с приходом холодов. Они стремятся не только сэкономить, но наслаждаться теплом в студеные зимы. Рекомендуем посмотреть фото, изучить схемы, и выбрать подходящие варианты отопления в доме непосредственно от печи.

thewalls.ru

Паровое отопление в частном доме от печи на дровах

Схема парового отопления в частном доме от печи на дровах

Как сделать паровое отопление в частном доме, схема

Высокая эффективность.
Надежность и долговечность.
Простота установки и использования.

В современных домах можно использовать паровое отопление, реализованное по разным схемам, а именно:

одноконтурная – используется для обогрева помещений в частном доме;
двухконтурная – позволяет обогреть дом любых размеров и одновременно обеспечить помещения горячей водой.

Многие для экономии устанавливают систему с естественным способом циркуляции

Паровое отопление в частном доме от печи на дровах своими руками

Стальные.
Медные.
Нержавеющие.

Сделать паровое отопление в частном доме можно во время кладки печи

Паровое отопление в частном доме: монтажные работы, схема

Схема парового отопления в частном доме

Паровое отопление в частном доме от печи на дровах, видео:

remontick.ru

Котлы отопления на дровах — традиционная печка на современный лад

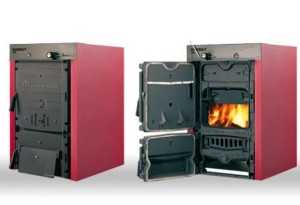

Котел на дровах для отопления

В век небывалых успехов науки уже трудно себе представить, что кто-то где-то еще отапливает помещение при помощи дров. Тем не менее, о котлах отопления на дровах до сих пор не забыли, и даже в наши дни они вовсе не редкость. Правда, сегодня это уже не старинные русские печи, и даже не их нарядные изразцовые аналоги.

Большинство современных дровяных систем отопления сочетают в себе два компонента — традиционный, проверенный веками источник энергии — простые дрова и систему парового отопления, вошедшую в обиход сравнительно недавно — всего каких-нибудь 100-150 лет назад.

Городскому жителю, конечно, это может показаться пережитком давнего прошлого. Но во многих деревнях и на дачах еще используют котлы для отопления дома на дровах. А учитывая растущий спрос на все натуральное, и в коттеджных поселках все чаще можно встретить твердотопливные котлы. И дело не в высокой эффективности и большой теплоотдаче такого способа отопления. Просто в сознании многих заложена прочная ассоциация открытого пламени дровяной печи с ощущением спокойствия, уюта и защищенности.

А в тех местах нашей бескрайней Родины, куда еще не дотянулась магистраль газопровода, дровяные котлы, по сути, являются единственной возможностью организовать паровое отопление.

Конструкция твердотопливного котла

Конструкция дровяного котла не представляет собой ничего нового. Напротив, именно по его образу и подобию была когда-то создана знакомая многим из нас с детства газовая колонка и ее «старший брат» — газовый котел. Только вместо газовой горелки в дровяных котлах используется пламя сгорающего твердого топлива, в качестве которого можно применять не только дрова, но и любой их заменитель — торф, уголь и даже горючие бытовые отходы.

Как и в газовой колонке, над камерой сгорания помещен радиатор, обычно выполненный из жаропрочной трубы, закрученной в виде спирали. Труба подключена к замкнутому контуру парового отопления и по желанию хозяев к системе горячего водоснабжения.

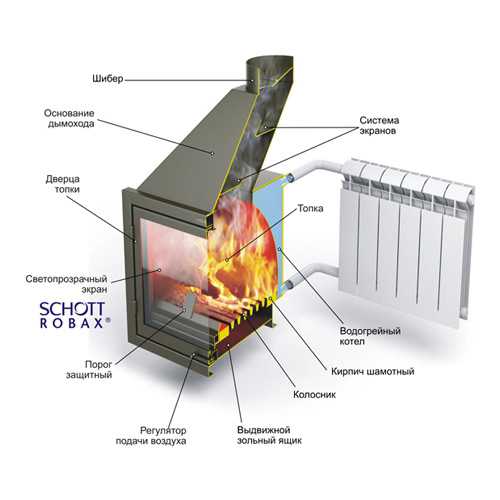

Дровяной котел отопления и схема его работы

Действие этого несложного устройства очевидно. Вода поступает в котел, проходя по теплообменнику, нагревается и подается на выход — по трубе в батареи. Подача воды и давление в системе регулируется при помощи кранов.

В отличие от газа, уголь и дрова не сгорают без следа. Даже в самых эффективных печах от них все равно остается зола, которая накапливается в специальной емкости — зольнике. Он расположен под печкой и отделен жаропрочной решеткой. Время от времени золу из зольника необходимо высыпать. В противном случае ее накопится столько, что некуда будет класть дрова.

Немного о дровах

Поговорим теперь о топливе — о дровах. Планируя установку дровяного котла, необходимо позаботиться как о соблюдении огромного числа противопожарных нормативных актов и руководящих документов, так и о запасе дров на определенный период. Вы же не собираетесь ежедневно ходить за ними в лес! Также следует подумать о месте их хранения, защищенном от прямого попадания влаги.

Обычно дрова заготавливают на зиму и хранят в подсобном помещении или во дворе под навесом. Необходимое количество определяют опытным путем. Оно зависит от многих факторов:

условий климата
толщины стен и материала, из которого возведено ваше жилище
его отапливаемой площади
ваших личных ощущений комфортности микроклимата

Котлы водогрейные на дровах

В местах, удаленных от газопровода, твердотопливные котлы используют не только в бытовых условиях, но и в промышленных масштабах. Промышленные котлы для сжигания твердого топлива отличаются от бытовых размерами и большей автоматизацией процесса.

Так, за количеством топлива, температурой воды и уровнем давления в трубе следят специальные датчики, подключенные к встроенному процессору. Часто этот же процессор руководит автоматизированной подачей топлива. При помощи индикаторов он оповещает о степени наполнения емкости для золы. Автоматизация процесса, уменьшив энергопотери, позволила максимально повысить эффективность работы котла, а также свести к минимуму расход горючего материала и количество отходов.

О достоинствах и недостатках, которое имеет отопление на дровах, говорить не имеет смысла. К их использованию прибегают как к вынужденной мере в условиях отсутствия газа. Тут уже выбирать не приходится. В случае, когда дровяное отопление — прихоть дизайнера, опять же сравнения излишни. Надо — значит, надо.

А в целом дровяное отопление по сравнению с газовым более хлопотно и затратно. Но ничто так не греет душу, как треск сухих дров в печи и вид открытого пламени над дровами.

схема разводки, как сделать печь?

Паровое отопление от дровяной печи – это самая надежная и дешевая схема обогрева жилища без центрального газоснабжения. Установив в печь теплообменник, вы получаете дешевый теплогенерирующий агрегат, поглощающий самое доступное топливо – дрова, уголь, торы.

При этом такой котел проработает намного дольше любого газового или твердотопливного агрегата.

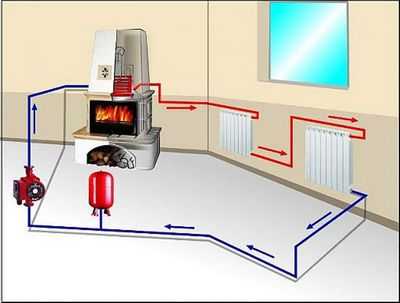

Пример парового отопления от дровяной печи

Преимущества печей-котлов

Обустраивая паровое отопление в частном доме от печи, вы получаете сразу несколько преимуществ, а именно:

Условно бесплатный котел – в роли теплогенерирующего агрегата выступит сама печь, в топку которой погрузят «водяную рубашку» теплообменника.
Абсолютно бесплатный тепловой аккумулятор – в этой роли выступит та же печь, накапливающая тепло не хуже накопительной емкости с водой.
Возможность использовать самое дешевое (после природного газа) топливо – дрова, а равно и уголь, торф или пеллеты.
Существенную экономию топлива. Печь для парового отопления дома потребляет намного меньше дров или угля чем ординарный нагревательный прибор. Ведь батареи прогреют помещение намного быстрее классической печки или камина.

Словом, такая схема отопления сулит достаточно ощутимые преимущества. Поэтому о возможной трансформации стандартной печи в котел стоит задуматься каждому владельцу подобного теплогенерирующего агрегата.

Недостатки печей-котлов

Отсутствие возможности «тонкой» регулировки температуры в доме. Точнее такая возможность есть, но она доступна только опытным «истопникам», способным регулировать процесс горения за счет дозирования «порций» дров или угля. Начинающий пользователь рискует «перетопить» помещение, подняв температуру в доме до 30-35 градусов Цельсия.
Высокая вероятность задымления помещения. Нарушение пропускной способности дымохода, сырые дрова, высокое давление – все эти факторы отразятся на светопроницаемости воздуха в вашем жилище. Проще говоря: ваша печь будет дымить «в комнату» как паровоз. И устранить задымление иногда очень сложно.
Недостаточный уровень безопасности. Любую печь нужно топить только в личном присутствии или под присмотром домочадцев. То есть вы не сможете бросить растопленную печь и куда-то уйти. Ведь риск пожара в этом случае возрастает практически на порядок.

Принцип работы парового отопления подключенного к печи

Словом, недостатки у печей-котлов есть, но они не отличаются от «минусов» классических печек или каминов. Поэтому владельцы подобных теплогенерирующих агрегатов их практически не замечают.

Проще говоря: если у вас уже была печка, то от печи-котла вы ощутите только выгоду.

Как переделать печь в котел?

Практически никак. Такой теплогенерирующий агрегат придется строить « с нуля». Ведь интеграция теплообменника в топку закончится нарушением циркуляции воздуха в дымоходе.

Проще говоря: вы потеряете тягу и, как следствие этого, начнете получать стабильную «дозу» дыма и сажи в комнату во время каждой растопки.

Как сделать печь-котел?

Очень просто – для этого нужно выложить первые слои кирпича, поднявшись над уровнем поддувала, и уложить на опору предварительно подготовленный теплообменник. После этого вам останется лишь обложить водяную рубашку кирпичом, формируя топку, и перейти к зоне дымохода. Боровок и печная труба строятся по «классической» схеме.

Опытные печники не рекомендуют строительство печи с внутренним теплообменником на основе ординарной схему кладки. При обустройстве таких теплогенерирующих агрегатов они используют особые схемы, разработанные с учетом интеграции в топку полой металлоконструкции (теплообменника)

Где взять теплообменник?

Рубашку для котла-печи можно приобрести у специализированных компаний, которые «клепают» такие металлоконструкции мелкосерийными партиями. При этом конкретную разновидность теплообменника выбирают по литражу или площади внешней поверхности металлоконструкции. Ведь тепловая мощность будущего «котла» зависит именно от этих параметров.

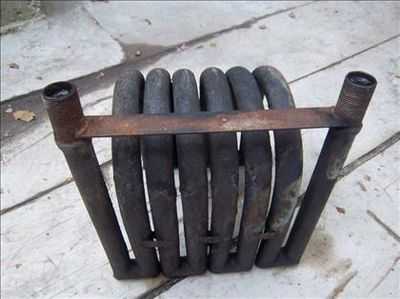

Рубашка для котла-печи

Кроме того, водяную рубашку для печи можно «собрать» своими руками, используя скаченные из сети чертежи и сварочный аппарат. Тепловую мощность в этом случае можно «подсмотреть» в спецификации или комментариям к чертежам.

При выборе теплообменника помните, что на 1 квадратному метру площади вашего жилища придется «отдать» не менее 0,120 кВт тепловой мощности. То есть для дома на 80 «квадратов» нужен теплообменник на 9,5-10 кВт.

Как устроена разводка парового отопления от печи?

В этом случае большинство специалистов рекомендует одноконтурный вариант разводки.

Такая схема парового отопления от печи обустраивается следующим образом:

От напорной трубы теплообменника поднимается вертикальная ветвь трубопровода, переходящая в горизонталь у самого потолка.
В точке сопряжение вертикальной и горизонтальной ветви напорного трубопровода врезается тройник, который используется для подключения открытого расширительного бачка. Этот накопитель располагается за потолочным перекрытием – на чердаке.
Горизонтальная ветвь напорной трубы тянется до первой батареи, под уклоном – 2 сантиметра на 1 метр трубопровода. Причем над радиатором горизонталь вновь переходит в вертикаль, которая заканчивается на верхнем штуцере батареи.
От верхнего штуцера первой батареи к соответствующему «разъему» следующего радиатора пробрасывают соединительную трубу, диаметр которой совпадает с габаритами напорной ветви разводки.
Такой же трубой «связывают» нижние «разъемы» первого и второго радиатора. При этом в свободный патрубок (под вводом напорной трубы) вкручивают заглушку.
Вторую батарею соединяют с третьей по тому же принципу, протягивая двойную линию от радиатора к радиатору до крайней позиции.

Перепад высоты между предыдущей и последующей батареей должен составлять не менее 15-20 миллиметров на один метр соединяющей радиаторы трубы.

Последний (перед печью) радиатор «принимает» верхнюю и нижнюю трубу от предпоследнего с одного края. С другой стороны в нижний патрубок крайней батареи вкручивают тубу, соединяющую ее с обратным патрубком теплообменника в печи. В свободный верхний патрубок крайней батареи вкручивают кран Маевского – с его помощью стравливают воздух из разводки.
Напорное оборудование монтируют между печью и крайней батареей – в обратку разводки, используя стандартный байпас для насосов.

Устроенная подобным образом разводка поддерживает и принудительную, и естественную циркуляцию теплоносителя. Проще говоря: ваша печь будет отапливать дом с помощью радиаторов даже при отсутствии электричества в розетке. То есть, действуя подобным образом, вы добьете полной энергетической автономности системы отоплении жилища.
