Водяная печь своими руками | Строительный портал

Обустройство в доме печи с водяным контуром обладает массой преимуществ, прежде всего из-за того, что печь не только выполняет роль обогревателя, но также и снабжает горячей водой. Существует много видов водяных печей. Об их особенностях, преимуществах и способах изготовления поговорим далее.

Водяные печи длительного горения — принцип работы, преимущества и недостатки
Печи с водяным контуром для дома — обустройство
Водяная печь своими руками: технология изготовления
Водяные печи для дома: технология кладки
Технология изготовления водяной печи на дровах
Рекомендации по обустройству печи камина водяного типа

Водяные печи длительного горения — принцип работы, преимущества и недостатки

Для изготовления данного рода печи используется котловая сталь или чугун. Они работают непосредственно под паровым напором. Водяная печь длительного горения используется как в качестве основного источника обогрева, так и в комбинации с другими нагревательными приборами.

Во внутренней части печи располагается элемент в виде теплообменника. Его изготавливают из металлических труб или листового металла. Более популярный второй вариант, так как он обладает упрощенной обработкой, и за таким теплообменником легче ухаживать.

Хороший регистр помогает достичь максимального нагрева за короткое время работы печки. Кроме того, вода должна нагреваться равномерно и таким же образом распределяться по всей системе.

Когда пар, проходит по каналу системы, он нагревает воду, тем самым передавая ей свою тепловую энергию. Существует вариант обустройства печей, которые имеют два и даже три резервуара. В таком случае, уровень КПД значительно улучшается. В первом резервуаре вода нагревается, а во втором она превращается в пар. Чтобы пар разогревался до максимального состояния, лучше если котел будет иметь собственное помещение.

Печи, имеющие водяной контур отличаются такими преимуществами:

1. Высокий уровень производительности — такая печь обеспечивает теплом даже слишком большие по площади помещения.

2. Доступная стоимость — цена на печь с водяным контуром, по сравнению с альтернативными вариантами низкая, а если соорудить такую печь самостоятельно, то ее приобретение обойдется еще дешевле.

3. Разнообразие топлива, используемого для обогрева помещения. Такая печь способна работать как на дровах и угле, так и на торфе или опилках.

4. Независимость от электросети — работа осуществляется с применением твердого топлива. Помещение и вода нагреваются без подключения к электричеству.

Среди недостатков печи с водяным контуром следует отметить:

низкий коэффициент полезного действия по сравнению с другими видами отопления;

необходимость в ручном управлении — требуется постоянно подавать в систему топливо, очищать ее от его остатков и вручную контролировать весь процесс работы.

Печи с водяным контуром для дома — обустройство

Если использовать классический вариант русской печи без водяного контура, то тепло в помещении не распределяется равномерно: более жарко вблизи печки, а прохладнее вдали от нее. Установка водяного контура отопления решает эту проблему и получается распределить тепло по всему дому.

Кроме того, на такой печи производится не только обгорев дома, но и возможен вариант использования ее в качестве варки пищи и применение горячей воды для собственных нужд.

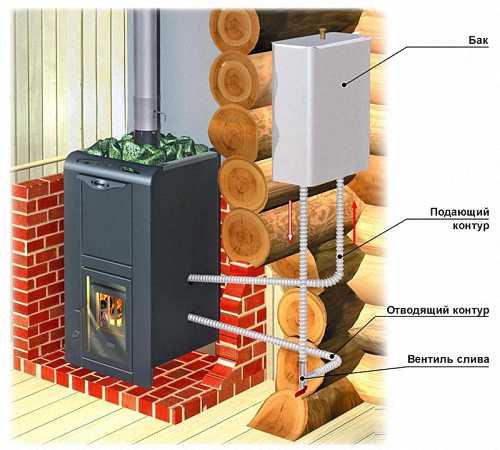

Водяной контур позволяет печи не только нагревать помещение в процессе ее топки, но и производить данный процесс по истечению определенного времени после завершения топки. Так как стены печи еще долго остаются горячими.

Сфера использования печей с водяным контуром распространяется на обогрев частных домов в сельской местности, а также для теплоснабжения дач, коттеджей и загородных домов. Если хозяева дома останавливают выбор на данном тип отопления, то необходимость в покупке дорогостоящих котлов отпадает сама собой. Данный вариант отопления является одним из самых экономных.

При нерегулярном проживании в здании, лучше не устанавливать такую систему отопления. Так как в зимнее время существует риск замерзания воды в системе. Хотя возможен вариант установки незамерзающей жидкости, которая решит данную проблему.

Существует три основных способа, с помощью которых удастся обустроить печь с водяным контуром:

покупка готовой металлической печки, установка под нее системы;

сооружение печи из кирпича с привлечением специалистов, работающих в данной отрасли;
самостоятельное изготовление печи с водяным контуром.

Последние два варианта предполагают самостоятельное изготовление печного котла или теплообменника, который в обязательном порядке присутствует в водяном контуре.

Водяная печь своими руками: технология изготовления

Перед самостоятельным сооружением кирпичной печи с водяным контуром следует побеспокоиться о приготовлении теплообменника или регистра, котла или змеевика. Возможен вариант покупки одного из данных элементов. Для самостоятельного их изготовления потребуется листовое железо или металлические трубы.

Сооружение теплообменника: регистра или котла, требует особых навыков работы со сварочным инструментом. Именно данные элементы являются основными в системе отопления с водяным контуром. Так как к ним подсоединяется система, в которую поступает тепло.

Минимальная толщина стали, используемой в процессе изготовления теплообменника составляет 3 мм. Главным требованием к теплообменнику выступает обеспечение максимального нагрева теплового носителя и равномерность ее циркуляции в системе.

Более простыми в изготовлении и удобными в эксплуатации являются тепловые обменники в основе которых лежит листовая сталь. Хотя площадь их нагрева и значительно меньше, в отличии от варианта из труб, они легко чистятся от продуктов сгорания топлива.

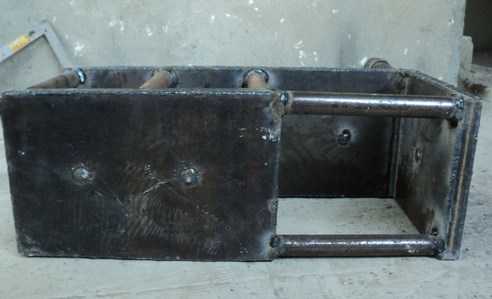

Чертеж водяной печи — теплообменник:

Имея небольшой опыт в свариваниях вполне реально, согласно чертежам, изготовить теплообменник своими руками.

Предлагаем ознакомиться с рекомендациями по изготовлению теплообменника в основе которого лежит использование листового металла:

1. Данный тип теплообменника используется в печах отопительного плана.

2. Для его изготовления выбирайте сталь толщиной 0,5 см.

3. Кроме этого потребуется отрезок трубы, 5х6х4 см, прямоугольный профиль и трубы, диаметр которых составляет 4,5 см.

4. Они будут выполнять функцию подачи и отвода воды.

5. Размер теплообменника рассчитывается с учетом площади обогрева и размера самой печки.

Водяные печи для дома: технология кладки

Существует два варианта строительства кирпичной печки с водяным контуром:

строительство новой печки, размер которого подбирают согласно размеру уже имеющегося теплообменника;
установка теплообменника в заранее построенную печь, тогда следует соорудить такой тип теплообменника, который будет совместим с уже имеющейся печкой.

Учтите, что расстояние между печкой и теплообменником должно составлять минимум 4 см, так как в противном случае, вода в нем будет кипеть, что приведет к разрушению всей системы.

Если же в системе применяется циркуляционный насос, то расстояние уменьшается до 25-30 мм. Толщина стенок теплообменника должна составлять 0,3-0,5 см. Если же стенки будут меньше, то произойдет их прогорание, если же больше, то расход топлива увеличится.

Для эффективного нагрева теплообменника и, чтобы компенсировать тепловое расширение стали необходимо позаботиться о наличии зазора в один сантиметр, который будет компенсировать это расширение.

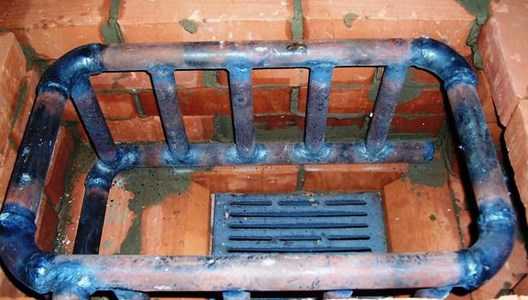

Если же теплообменник сделан из труб, то зазор должен быть более одного сантиметра. Таким образом, удастся более качественно нагреть тепловой регистр. Кроме того, облегчится уход и чистка печки.

При обустройстве плит, которые имеют отопительно-варочное назначение, следует предусмотреть функцию снятия печки для чистки теплообменника, так как в пространстве между ним и плитой накапливается зола, которая отрицательно сказывается на работоспособности всей системы.

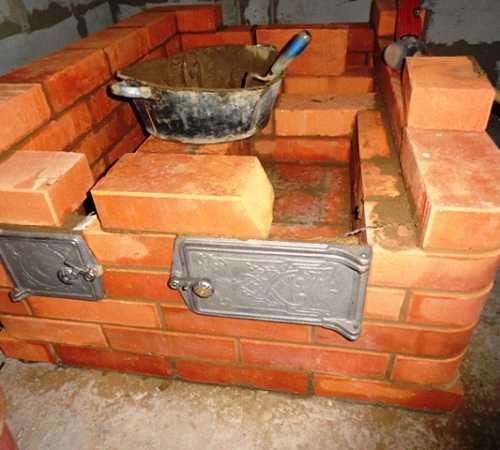

Кирпичная кладка печи осуществляется специалистами, имеющими опыт работы в данной сфере. Осуществление данных работ человеком, не имеющим опыта, приведет к неправильной работе всей системы. Если же планируется выполнять работы без привлечения специалистов, то следует использовать специальную схему, на которой обозначена правильность всей кладки.

Кирпич соединяется между собой с помощью раствора глины и песка. Если существуют определенные неровности или резкие переходы, то следует с помощью болгарки отрезать небольшую пластину кирпича и установить ее в то место, где есть переход. Не замазывайте этот участок глиной, так как она в процессе эксплуатации все равно осыпется.

После полного высыхания печки следует процесс установки в нее теплообменника. Существует два варианта проведения данных работ.

Первый способ предполагает безразборный монтаж теплообменника. Он допускается для отопительно-варочных или кухонных плит, которые имеют плиточную поверхность. В таком случае, снимается верхняя крышка и в печку устанавливается теплообменник. В стенке топливника делают отверстие, в котором располагаются трубы, идущие к участку регистра.

Второй вариант предполагает разборку верхнего участка печки. Данный способ имеет более широкое распространение, нежели предыдущий. После монтажа регистра внешний вид печи никак не изменяется.

При проведении данной операции возможен вариант изменения количества каналов и системы. Для самостоятельного монтажа теплообменника по второму методу, следует при разборке печи зарисовать схему, на которой видно расположение кирпичей. Учтите, что в процессе разборки существует риск повреждения кирпичей, если это произошло, побеспокойтесь об их замене.

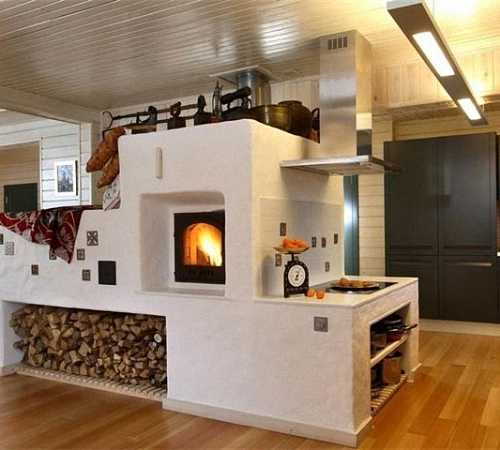

Печь с водяным отоплением фото:

Технология изготовления водяной печи на дровах

Предлагаем рассмотреть вариант оборудования чугунной печи с водяным контуром. Для изготовления водяного контура печки потребуются старые радиаторы, которые можно приобрести на строительном рынке. Перед использованием следует позаботиться об их очистке, промывке и разборке. Для чистки радиаторов предпочтение лучше отдать соляной кислоте.

После читки всех секций следует процесс их сборки. В процессе сборки замените старые картонные прокладки — асбестовыми. Конструкция собирается таким образом, чтобы расположить трубу выхода в верхней части, а входа — в нижней.

Данная конструкция располагается в дымоходе, рядом с топкой. Вода нагревается с помощью горячих газов и таким образом, отапливается не только помещение, в котором установлена печка, но и весь дом.

Перед проверкой работоспособности системы, следует обратить внимание на протечки и при наличии устранить их. Лучше отдать предпочтение радиаторам, изготовленным из чугуна. Возможен вариант изготовления водяного контура с использованием стальных труб, но тогда они должны быть достаточно толстыми.

С помощью водяного контура производится обвязка любой печки. Возможен вариант оборудования и дополнительного котла, устанавливаемого в дымоходе. Таким образом, нагрев воды производится гораздо быстрее.

Еще один вариант изготовления печи с водяным отоплением предполагает изготовление пиролизного котла, имеющего в своем составе две секции. Данная система отличается более высоким коэффициентом полезного действия, так как газы передвигаются по системе не сразу к дымоходу.

В качестве обвязки для котла используют толстостенные трубы, по которым и происходит циркуляция воды. Учтите, чтобы котел нормально функционировал, следует использовать в качестве топлива дрова, исключительно с низким содержанием влаги.

Возможен вариант обустройства системы, по которой движется не вода, а пар. Такая система способна также обогреть не только одно помещение, но и целый жилой дом.

Буржуйка с водяным контуром своими руками: чертежи и этапы создания

Достоинства использования буржуйки с водяной рубашкой

Печь с полостью для подогрева теплоносителя устроена так, что горячие испарения омывают емкость со всех сторон, что позволяет долго поддерживать высокую температуру. Помимо прочего, подобная буржуйка отличается следующим:

Печь буржуйка с водяным контуром обеспечивает высокую производительность. Стоимость создания и эксплуатации будет значительно меньше по сравнению с другими печами.

Буржуйка с водяным контуром может создаваться из бросового материала, что также обеспечивает экономию средств.

Для розжига печи можно использовать доступное топливо: уголь, дрова и различные растительные отходы.
Буржуйка с водяной рубашкой не требует подвода электричества. Она работает по принципу естественной циркуляции.

Читатели считают данные материалы полезными:

Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
Самостоятельное возведение печи голландки по схемам и чертежам

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Рекомендуем также изучить статью: Водяное отопление от печи на нашем сайте!

Формирование печи-буржуйки

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата.

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Важно: Низ печи лучше устанавливать на уровне 25-30 см от пола. Таким образом, с помощью сконструированных металлических ножек можно снизить влияние нагрева на покрытие пола.

В пространство между топкой и поддувалом приваривается перегородка. В ней необходимо просверлить несколько продольных отверстий, через которые будет удаляться зола.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

Корпус готовой печи.
Радиаторы.
Трубы.
Металлические листы.

Советуем прочитать про водяное отопление от печи на нашем сайте.

Монтаж системы производится так:

В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.

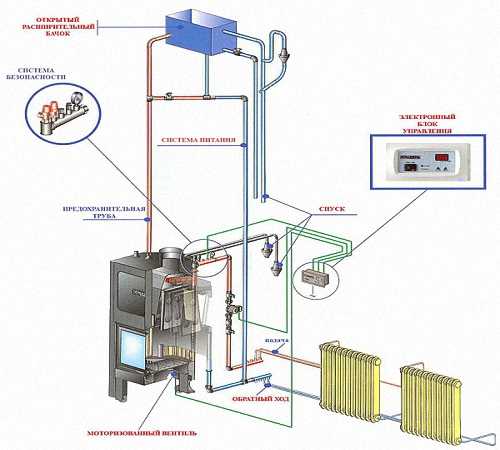

Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Важно: Двухтрубная конструкция является более предпочтительной, поскольку позволяет изменять температуру с помощью установленных кранов и обеспечивает равномерный прогрев в отличие от однотрубной. Коллекторная же является достаточно сложной для самостоятельного возведения.

Следующим этапом производится последовательное соединение патрубков с радиаторами по всему дому.

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

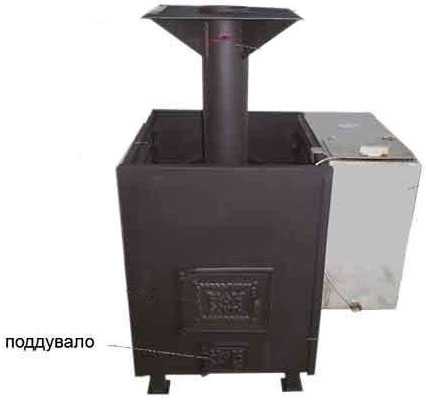

Пример буржуйки с расширительным баком

При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с водяным контуром

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

kamin-maker.ru

необходимые материалы и способ установки

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб. В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу, а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

экологичность;
хороший показатель КПД;
низкая себестоимость материалов и топлива;
безопасность;
приемлемые условия работы;
автономная установка.

Что потребуется для работы

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы:

трубы из стали;
прут, имеющий сечение в 20 мм;
профильные трубы;
вентилятор центробежный;
болты и гайки;
стальной лист;
шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Как установить котел на дровах

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Виды самодельных дровяных котлов

Самодельные котлы, работающие на дровах при печи, подразделяются на следующие категории:

классическая модель – однокамерный котел, оснащенный камерой для топлива;
пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Сооружаем своими руками

Если ваша печь кирпичная, то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы, затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь, и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача, также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен, как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

bane.guru

Печное отопление с водяным контуром своими руками для дома или гаража

Для обеспечения оптимального прогрева помещения и увеличения коэффициента полезного действия печки применяется печное отопление с водяным контуром своими руками, сочетающее в себе плюсы классического и водяного способа обогрева.

Особенности отопления на основе водяного контура

Главной особенностью такой системы является равномерный прогрев комнат, что представляет собой немаловажное преимуществом по сравнению с обычной топкой. Это достигается при помощи теплообменника, который встроен в конструкцию печи и позволяет прогревать несколько помещений и даже весь дом.

Водяной контур можно установить не только для отопительной системы, но и на варочную поверхность на кухне для приготовления еды. При водяном отоплении печь выступает в качестве твердотопливного котла, благодаря чему прогревается не только воздух в комнате, но и сама печь, а также ее стены и дымоход.

Нагретая поверхность даже после выключения будет продолжать отдавать тепло, что является несомненным положительным моментом ее использования. Применяются такие печи в загородных домах и на дачах, а также в сельской местности, где нет централизованной подачи газа. В последнее время они широко используются и набирают все большую популярность за счет массы плюсов их применения.

Особенностью использования водяного контура является также экономичность его применения, причем отсутствует необходимость приобретать дорогостоящие промышленные котлы.

Недостатки использования водяного отопления

Одним из недостатков водяного отопления является уменьшение полезного объема топливника за счет размещения внутри печи теплообменника.

С целью минимизировать этот минус, следует правильно подбирать ширину теплообменника или просто подкладывать больше топлива в печь.

В некоторых случаях вода в зимний период может замерзнуть в системе, что происходит при нерегулярной эксплуатации системы. Для этого рекомендуется заменить воду на незамерзающую жидкость или использовать другой тип отопления.

Способы устройства водяного отопления

На сегодняшний день существует несколько способов для обустройства печного отопления с водяным контуром своими руками.

К которым относится:

Обратиться к профессиональным мастерам, которые построят кирпичную печку и подключат отопление;
Приобрести готовую печь или камин и подключить к уже имеющейся;
Самостоятельно сделать печную отопительную конструкцию.

Самостоятельное изготовление печи

Обязательным составляющим элементов водяного отопления является теплообменник или печной котел.

При самостоятельном выполнении работ необходимо придерживаться четких правил и соблюдать технологию, а также иметь навыки по кладке кирпича и представления о работе печника.

Котел можно купить в магазине в готовом виде или же изготовить самостоятельно, для чего понадобятся железные листы и трубы.

Типы печных теплообменников

Регистр или змеевик монтируется в печи, к которому подводится водяной контур для функционирования отопительной системы. Змеевики могут иметь разнообразные размеры и конструкции и производятся из следующих материалов:

Листовая сталь;
Трубы.

Необходимо обеспечить нагрев теплоносителя до высоких температур, а также свободное его перемещение по трубам. Регистры из стали изготавливаются проще и быстрее, лучше чистятся от накипи и образований в ходе эксплуатации, однако имеют меньшую площадь нагрева.

Имея достаточно опыт в сварке, можно изготовить его самостоятельно или же обратиться к специалистам. Теплообменники из листовой стали изготавливаются толщиной 3-5 мм, а длина определяется размерами топливника.

Регистры из труб целесообразно применять в качестве отопительно-варочных поверхностей, благодаря их конструкции, а для их изготовления используются П-образные или профильные трубы.

Технология выполнения работ по обустройству отопления

Можно выполнить двумя способами, к которым относится:

Кладка новой печи и обустройство отопительной системы;
Монтаж теплообменника внутрь уже построенной печи.

Внутренний размер регистра должен быть не менее 3 см, а толщина стенок 3-5мм. Эти показатели зависят от вида используемого топлива, для каждого типа которого характерны свои отличия и особенности.

Для более эффективного нагрева регистра рекомендуется наличие небольшого расстояния между ним и стенкой топливника. В ходе эксплуатации он может загрязняться, поэтому следует периодически чистить для обеспечения бесперебойной и качественной работы оборудования.

Для того чтобы установить регистр в уже построенную печь необходимо разобрать ее верхнюю часть или без разборки конструкции, при условии, что без особого труда можно снять верхнюю варочную поверхность. Если конструкция не разбирается, то в стенках топливника проделываются отверстия для труб, которые предназначены для отопления.

Наиболее распространенным способом считается разборка верхней части печной конструкции, после установки змеевика, она собирается в первоначальную форму. Этот способ подходит ко всем формам и видам печей и широко используется печниками.

Монтаж отопительной системы

Печное отопление с водяным контуром своими руками выполняется строго соблюдая технологический процесс для качественного и надежного обустройства отопительной системы.

Как правило, используется двухтрубный вариант верхней и нижней разводкой. Двухтрубная конструкция состоит из теплообменника, расширительного бака, радиаторов и обратки, циркуляционного насоса и запорной арматуры.

Посмотрите видео:

При избыточном давлении в системе основная функция лежит на расширительном баке, в емкость которого поступает излишняя вода. Для этих целей рекомендуется дополнительная установка предохранителей и защитных механизмов. Теплоноситель по трубам может циркулировать естественным или принудительным путем, а наилучшим вариантом считается комбинированный способ обогрева дома.

domunit.ru

РубрикаРазное
