Печь и на дровах и на газе – греем дом дровами и газом

Газовая печь для бани, горелки на газу и под дрова, лучшая банная конструкция

Обустройство собственной бани на загородном участке давно стало традицией – без приятного вечера в парной отдых на даче уже нельзя считать полноценным. При строительстве бани особенно большое значение имеет выбор типа печи.

Именно от вида нагревательного элемента, его конструкции зависит быстрота прогрева помещения, качество получаемого жара, количество пара. Хотя традиционно считается, что нет лучшего варианта для бани, чем дровяная печь, с ее обустройством и дальнейшим обслуживанием нередко связан ряд сложностей, а также значительных затрат.

Поэтому все большую популярность набирает установка в бане газовых устройств – это гораздо более экономичный в потреблении топлива, а также простой в эксплуатации нагревательный аппарат.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Конструкция и принцип работы печи для бани

Газовая печь предоставляет все необходимые для парной функции, включая удобную регулировку уровня нагрева, при этом отличается компактностью, эстетичным внешним видом. Одно из главных преимуществ варианта – доступность такого топлива, как газ, его невысокая стоимость, экологичность (в отличие от дров, газ сгорает полностью, без неприятного запаха, не оставляет отходов).

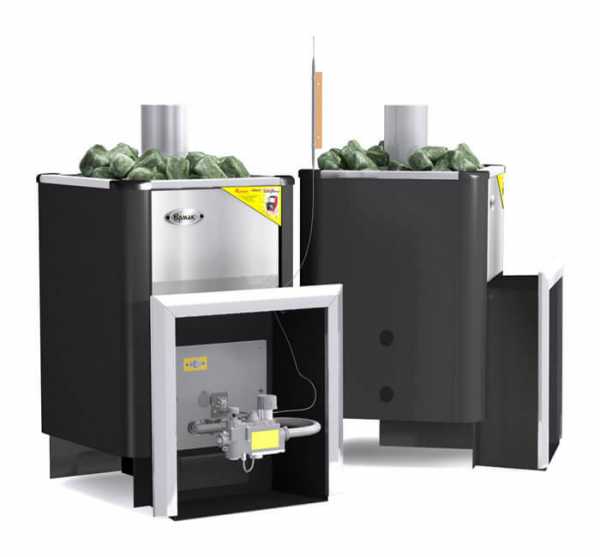

Фото 1. Газовая банная печь из металла занимает мало места в помещении за счет компактных размеров.

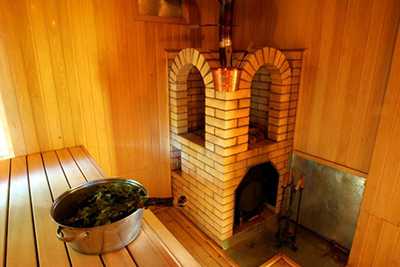

Газовые аппараты строятся как из кирпича, так и из металла. Первый вариант имеет преимущества большей теплоемкости, длительной отдачи тепла, но потребует длительного разогрева до оптимальной температуры.

Металлические газовые устройства более распространены благодаря своей компактности, высокому КПД, но для того, чтобы сделать пребывание в парной комфортнее и увеличить аккумуляцию тепла рекомендуется выстроить вокруг печи кирпичный экран.

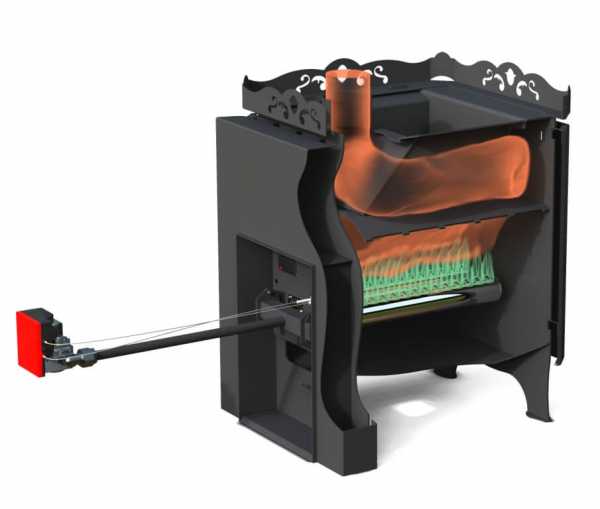

Все типы устройств имеют похожую конструкцию:

• корпус из листовой стали толщиной 3 мм;
• топочная камера, где происходит сгорание газа – стенки этого отсека обычно изготавливаются из особо прочной стали толщиной 5 мм, чтобы избежать прогорания;
• топливный канал – располагается так, чтобы его удобно было провести на улицу или в соседнее помещение, где канал подключается к баллону или магистрали;

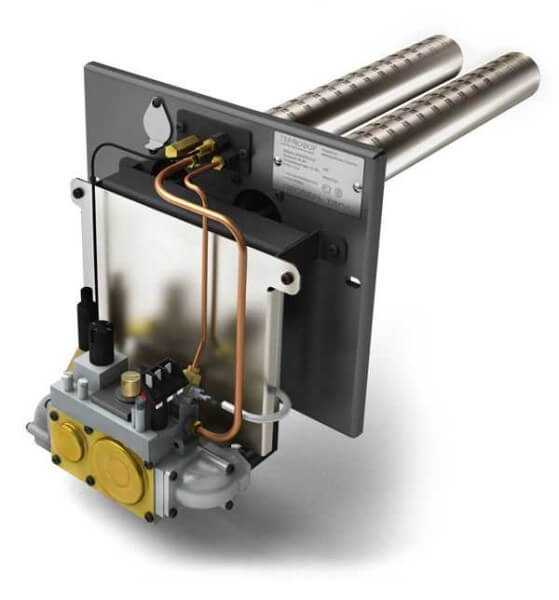

• газовая панель с горелкой – крепится к топливному каналу, горелки распола

ogon.guru

Комбинированные котлы отопления газ-дрова для частного дома, многотопливные агрегаты на жидком и твердом топливе

Как показывает практика, при выборе энергоносителя для отопления дома оптимальный вариант – это комбинация нескольких видов топлива. Соответственно, для использования этих энергоносителей требуется несколько видов отопительных установок либо одна универсальная. Ярким примером такого оборудования для домашней топочной являются комбинированные котлы отопления газ-дрова.

Котлы на твердом топливе и газе

Общая информация о комбинированных котлах

Данная комбинация в отопительных агрегатах — редкий случай. На современном рынке достаточно широко представлены гибридные установки, работающие на природном газе и дизельном топливе, на дровах и электричестве, или использующие электрику и газ. Бытовые комбинированные котлы отопления дрова-газ представлены одним-двумя производителями, этому есть масса объективных причин.

Современные комбинированные котлы на твердом топливе и газе можно разделить на 2 категории:

• Установки, конструкция которых позволяет переходить с одного энергоносителя на другой для его использования в течении определенного промежутка времени. Основным топливом для такой установки может служить газ, но при небольшой модернизации появляется возможность перейти на дрова. Чаще встречается обратный вариант: твердотопливные котлы переводят на газ путем установки газогорелочного устройства.
• Универсальные отопительные агрегаты, конструкция которых позволяет использовать оба вида топлива поочередно без каких-либо конструктивных изменений. При этом переход с одного энергоносителя на другой может осуществляться автоматически.

Отопительные установки первого типа имеют традиционную конструкцию для сжигания твердого топлива. В нее входит одна камера сгорания, изготовленная из стали или серого чугуна, жаротрубный теплообменник и водяная рубашка. Переход на газ осуществляется установкой газовой горелки вместо нижней загрузочной дверцы или прямо в дверцу с помощью специального переходника. Такие комбинированные котлы отопления дрова-газ невозможно часто переводить с одного энергоносителя на другой по вполне понятным причинам. Однако, они имеют определенный спрос, поскольку некоторые домовладельцы не всегда имеют возможность отапливать свой дом с помощью газа или дров. Примеры агрегатов данного типа, представленных на рынке, — Куппер, КЧМ-5.

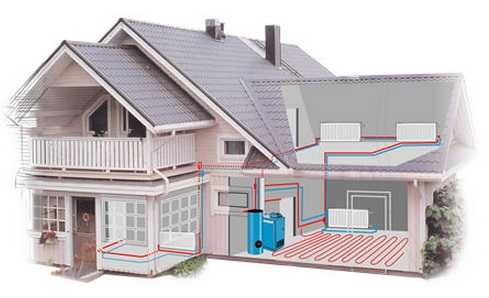

Система отопления с двумя котлами

Конструкция и принцип работы

Вторая категория комбинированных котлов отопления имеют более сложную конструкцию с двумя автономными камерами для разных видов топлива. Их расположение в корпусе котла бывает 2 вариантов:

• Топка для дров находится внизу корпуса, в ней стоит колосниковая решетка камера для золы со своей дверцей. Камера для сжигания природного газа расположена над топкой и полностью изолирована. Единственный канал, который их соединяет – это дымоход, он должен открываться для камеры, находящейся в работе. Патрубок второй простаивающей топки закрывается специальной заслонкой, управляемой автоматикой либо вручную.
• Обе камеры расположены рядом и имеют одну общую стенку. Дымоход у них также общий, при этом продукты сгорания совершают от 3 до 5 ходов в дымогарных трубах, охлаждаясь до 150 ⁰С.

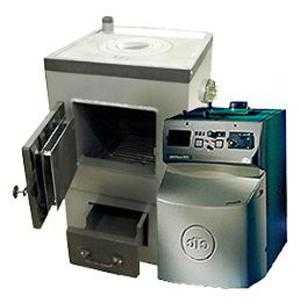

Комбинированный котел отопления дрова-газ

Некоторые многотопливные комбинированные котлы имеют конструкцию, позволяющую установить пеллетную или дизельную горелку, а из опций предлагается контур для ГВС или даже встроенный бойлер. Пример такой отопительной установки – ECO-CK Plus австрийского бренда WIRBEL. Этот производитель декларирует величину КПД при работе на дровах до 88%. Камера, которая может работать на газе или дизельном топливе, обеспечивает КПД в пределах 93%. Отопительный агрегат комплектуется всей необходимой автоматикой в зависимости от используемых энергоносителей, никакого дополнительного оборудования закупать не придется.

Порядок работы двухкамерных гибридных установок следующий: основным видом топлива в них являются дрова, которые закладываются в соответствующую топку. От розжига до полного сжигания порции дров проходит ориентировочно 4—5 часов при условии, что котел работает на полной мощности. Когда первая топка начинает затухать, а температура теплоносителя – понижаться, в работу автоматически включается газогорелочное устройство второй камеры, поддерживая температуру воды на заданном уровне.

Бытовые комбинированные котлы на газе и твердом топливе не могут автоматически переходить обратно на сжигание дров после того, как включилась газовая горелка. Причина ясна: в домашних условиях невозможно организовать автоматическую подачу древесины в первую камеру гибридной установки, исключением являются пеллеты. Поэтому после затухания топки в нее необходимо снова загрузить дрова и отключить вторую камеру.

Преимущества и недостатки комбинированных котлов

Первоочередным критерием для выбора источника тепла и вида топлива, как правило, является экономика. Отопительная установка обязана обеспечить нужное количество тепла для дома, при этом затраты на энергоносители для нее должны быть минимальными. Такой критерий, как удобство и комфорт в эксплуатации, который может дать комбинированный котел, обычно во внимание не принимается.

Многие специалисты, занимающиеся установкой и обвязкой отопительных агрегатов, подтверждают следующий факт: домовладелец, имеющий бытовой  котел на твердом топливе, спустя какое-то время обращается к мастеру с просьбой установить еще один электрический либо газовый отопитель. Каждый человек хочет иметь в своем доме приемлемый для него комфорт и удобства, комбинированный котел для отопления частного дома газ-дрова может их обеспечить.

В эксплуатации гибридных установок учтена и экономическая составляющая. Сжигая дрова как более доступный для вас вид топлива, вы экономите средства и переходите на природный газ только по необходимости. Ведь если теплоноситель в системе остынет, то все равно придется затратить вдвое больше дерева, чтобы нагреть его до необходимой температуры. Газовая горелка же в автоматическом режиме будет поддерживать требуемую температуру, пока вы не загрузите следующую порцию дров.

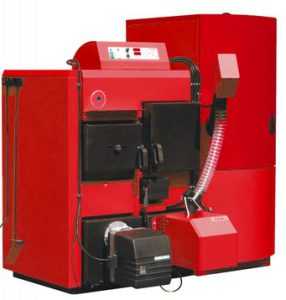

Многотопливный котел

Если для обогрева дома постоянно используются электрические или газовые котлы отопления, можно оказаться в ситуации, когда вам не хватит лимитов, выделенных на электроэнергию или магистральный газ. Чтобы отапливать свое жилище, приходится приобретать дополнительно твердотопливную установку, избегая повышенной оплаты за использованные сверх лимита энергоносители. Возможно, находясь в ограниченных условиях их подачи, следует сделать ставку на комбинированный котел для отопления частного дома газ-дрова.

Такой же вывод можно сделать, если у вас нет возможности закупать или хранить древесину в нужном количестве на весь отопительный период. Здесь могут быть уместны

комбинированные твердотопливные котлы отопления с одной камерой, которую можно переоборудовать под разные виды топлива. Вначале отапливать свой дом дровами, а когда они закончатся, установить горелку и остаток зимы топить природным газом.

Как и любое другое оборудование, комбинированные котлы газ-дрова имеют свои недостатки:

• Вес и габариты установок достаточно велики.
• Высокая стоимость оборудования оправдывается его функциональностью, ведь вы получаете 2 котла в одном.
• Длительность горения топки с дровами невелика, поскольку часть объема установки отведена под вторую камеру сжигания газа.
• КПД гибридных котлов несколько ниже, чем у собратьев, сделанных отдельно под каждый вид топлива.
• В силу своих конструктивных особенностей универсальные котлы отопления сложны в установке, настройке и обслуживании. Это предполагает постоянную привязку к той или иной сервисной службе.

Заключение

Выбор источника тепла для своего дома производится в зависимости от многих факторов: доступности того или иного вида топлива, достатка, надежности энергоснабжения и так далее. При этом не стоит сбрасывать со счетов гибридные котельные установки, хотя достаточный уровень доверия к ним еще не сформирован.

cotlix.com

Стабильность работы обеспечена! Универсальный котёл на газу и дровах: плюсы и минусы

Комбинированный котёл представляет собой отопительный агрегат, способный работать от двух типов топлива.

Как правило, в нём используется газ и твёрдое топливо: дрова, уголь, дровяные брикеты и древесные гранулы.

Если вы только собираетесь проводить газ в дом, то такой котёл – оптимальный выбор.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Плюсы и минусы котла для дома на газу и дровах

У двухконтурного отопительного котла на газу и дровах есть ряд преимуществ:

• Экономичность — в тёплое время года, если требуется просушить дом от лишней влаги, необязательно подключать газ в котле. Достаточно будет, если вы просто протопите некоторое время помещение поленьями. Это сократит расходы голубого топлива, а значит — затраты на оплату.

• Автономность — в случае если по каким-то причинам отключат газоснабжение, вы не останетесь без отопления. То время, пока газ будет отсутствовать, можно отапливать помещение дровами.
• Множество вариантов решения — приборы бывают вертикальные и горизонтальные, напольные и настенные. Магазины отопительной техники обычно имеют большой выбор, поэтому можно подобрать решение под свои нужды.
• Высокий КПД — у некоторых моделей он может достигать 90%.

Есть минусы. В первую очередь — это:

• Большой вес и габариты — совмещение двух котлов в одном увеличивает размеры агрегата, что ведёт к увеличению веса, поскольку такие приборы выполняются из стали или чугуна. Возможно, потребуется дополнительное укрепление фундамента.
• Сложность установки — установка и подключение выполняются квалифицированным специалистом.

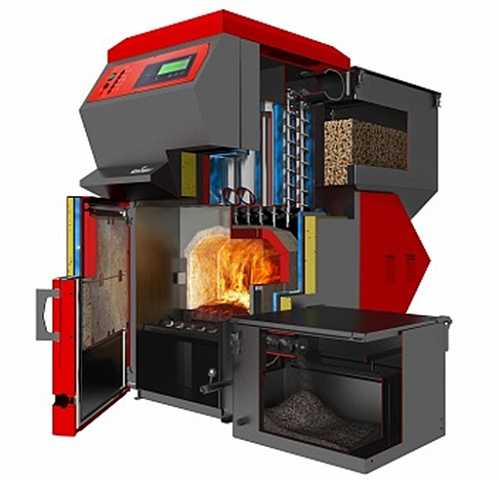

Устройство универсального котла

В общем виде схема комбинированного котла выглядит следующим образом:

• В нижней части находится камера сгорания.
• Непосредственно над ней расположено сопло.
• Между верхней и нижней дверью располагают вентилятор, нагнетающий воздух для горения.
• Рядом с соплом расположено пространство для загрузки твёрдого топлива.
• Позади камеры для твёрдого топлива расположены теплообменники.
• Недалеко от свода находятся заслонки газохода.
• На фронтальной части крышки расположен контроллер, позволяющий следить за показателями.

ogon.guru

Котлы на комбинированном топливе «газ-дрова», функциональное устройство, производительность, технические характеристики

Отопительные котлы комбинированного типа приобрели широкое распространение в обустройстве частных домов. Основное их отличие от аналогичного оборудования в использовании нескольких видов топлива, что способствует экономии средств и независимости от поставок топлива конкретного вида.

Комбинированные котлы могут совмещать в себе до четырех видов: дизельный, газовый, твердотопливный и электрокотел. Такое оборудование обеспечивает автономность и эффективность отопительной системы. Переход с основного вида топлива на вспомогательный происходит автоматически.

Виды комбинированных котлов

Комбинированные котлы классифицируют в зависимости от типа используемого топлива:

1. Газ и твердое топливо. Главное преимущество такого оборудования — независимость от газа.
2. Газ и жидкое топливо. Эффективно обогревают большие площади и легко переводятся с одного горючего на другое (при помощи смены горелки).
3. Газ, электричество и жидкое топливо. Подходит для отопления частных домов. Газ и дизель быстро нагревают помещение, электричество поддерживает заданную температуру.
4. Газ, твердое топливо и жидкое топливо. Многофункциональное оборудование подходит для отопления коттеджей и домов. Отличается сложностью в эксплуатации и обслуживании.
5. Газ, твердое, жидкое топливо, электричество. Такая система позволяет существенно снизить расходы на отопление помещения.

Отличительные черты котлов «газ-дрова»

Комбинированный котел «газ-дрова» относится к первому типу. Обозначается буквами Т. Г. Твердым топливом для него являются дрова, уголь, брикеты, пеллеты. Оборудование удобно для тех, кто только планирует провести газ в дом, в котором уже проживает.

Материалом для изготовления топки котла служат сталь и чугун, поэтому оборудование размещается на полу. Более того, для котла с чугунной топкой требуется усилить фундамент.

Существуют одноконтурные и двухконтурные модели котлов. Одноконтурные могут только отапливать помещение, двухконтурные дополнительно обеспечивают дом горячей водой. Теплообменные узлы подают в жилье 700 литров горячей воды за час.

Комбинированный котел может иметь одну или две топки. В двухтопочных моделях в нижней топке располагается газовая горелка, а в верхнюю монтируется дымоход. Обе топки разогреваются одновременно. Продукты сгорания оседают на специальный поддон. Это облегчает процесс чистки оборудования. Поддон устанавливается только в случае использования дров.

Преимущества комбинированных котлов «газ-дрова»

• в оборудовании имеется встроенный ТЭН и две камеры для сгорания газообразного и твердого топлива;
• монтаж, обслуживание и ремонт не требуют особых знаний и финансовых вложений;
• возможно подключение нескольких контуров отопления, то есть одновременно можно обогревать дом, гараж, баню и т. д, что упрощает схему установки отопительной системы;
• независимость мини-котельной от электроснабжения и газообеспечения ;
• незначительная величина занимаемой под котел площади;
• небольшой выброс вредных веществ в атмосферу;
• КПД достигает 90%.

Примерная экономия средств, которую позволяет получить котел «газ-дрова», видна из следующей таблицы

Критерии выбора котлов «газ-дрова»

Основным параметром любого отопительного оборудования является его мощность, правильный выбор которой обеспечивает комфортную температуру помещения при минимальных затратах. Если не делать сложных расчетов, то при выборе котла нужно иметь в виду, что на 30 м³ в хорошо утепленном помещении необходим 1 кВт тепловой мощности. Теплотехнический расчет профессионалов более точен и учитывает такие факторы, как теплоизоляция помещения, наличие других видов отопления, функциональное назначение помещения и т. д. Подробная статья о расчете мощности котла.

Так как одним из энергоресурсов данного вида котла является газ, следует учитывать его давление в сети. Производительность котла снижается при низком давлении газа. В таком случае учитывается возможный недобор мощности.

Следующий важный параметр, по которому выбирается котел, — его назначение. Если в функции котла будет входить только отопление, то можно остановить свой выбор на одноконтурном оборудовании. В случае когда требуется обеспечить жилье горячим водоснабжением, приобретается двухконтурный котел. Это устройство бывает двух видов: со встроенным бойлером или со встроенным змеевиком. Первый всегда имеет наготове 40−60 литров горячей воды. Второй вид устройства уступает бойлеру в плане объема воды, но при этом имеет более компактные размеры, вес и экономит больше топлива. К одноконтурному котлу можно всегда подключить дополнительно бойлер косвенного нагрева.

При покупке котла необходимо требовать официальный сертификат. Без этого документа будет сложно зарегистрировать отопительное оборудование и приобрести разрешение на его подсоединение к системам газоснабжения.

Установка оборудования

Монтаж газового котла осуществляется в непромерзающих помещениях. Место установки обязательно согласуется со специализированными службами.

Перед выбором места для установки, необходимо спланировать то, как будет происходить отвод продуктов сгорания. Обычно это делается при помощи монтажа отдельных труб, или с использованием уже имеющихся дымоходов. Дымоходная система идет зачастую в комплекте.

Сначала подготавливается пол. Так как котел имеет большой вес, основание под ним должно быть прочным. При необходимости заливается стяжка. Пол под котлом должен иметь несгораемое покрытие. При его отсутствии на пол кладутся полые бетонные блоки и сверху накрываются листом металла. Высота блоков — 100 мм, толщина металла — 0,8 мм. Возможно также использование огнеупорных плит.

Если поверхность покрыта негорючими материалами, то от прибора до стены должно быть не менее 10 см.Чтобы поставить прибор вплотную, стену необходимо отделать огнеупорными материалами. Основание стены изолируется кровельной сталью, наложенной на асбест толщиной от 30 см. Габариты корпуса прибора по периметру как минимум на 10 см. Все выступающие детали котла, части арматуры удаляются от стен не менее чем на 1 м.

Котел необходимо установить максимально ровно. Проверка осуществляется с помощью строительного уровня. Под ножки прибора, при необходимости, подкладывается твердый негорючий материал. Оборудование подсоединяется к внутридомовой отопительной системе и к дымоходу. Двухконтурный котел подключается к трубопроводу холодной воды.

Установить котел желательно так, чтобы его было несложно демонтировать. На всех трубах прибора устанавливают запорные вентили. Они нужны для демонтажа оборудования без сброса воды из действующей системы.

Работа по установке котла может проводиться самостоятельно, однако первый запуск оборудования в целях безопасности лучше провести со специалистом.

Особенности эксплуатации котлов «газ-дрова»

Так как одним из энергоресурсов котла является твердое топливо, требуется постоянно контролировать чистку дымохода.

Эксплуатация котла «газ-дрова» предполагает работу по доставке и загрузке дров, причем загрузка происходит вручную. Работа оборудования на дровах не превышает четырех часов.

При покупке дров учитывается их влажность, которая не должна превышать 20%. Лучше приобретать дрова в специализированном магазине.

Бесперебойная работа отопления и горячей воды возможна благодаря автоматизации. Если отсутствует один вид топлива (твердый), комбинированный котел автоматически вводит в работу другой (газ).

Таким образом, комбинированный котел «газ-дрова» — один из самых доступных видов отопления загородного дома. Устройство безотказно в работе, не требует специального обучения в техническом обслуживании, безопасно и экологично.

Оцените статью: Поделитесь с друзьями!

teplo.guru

Газодровяные печи для бани: виды и правила монтажа

Комбинированная печь – довольно практичное оборудование для банных помещений. Благодаря усовершенствованной комплектации она сочетает в себе функции обогрева комнаты и нагрева воды для купания.

Отличительная черта такого устройства – возможность работы как на твердом топливе (дровах), так и на газу (природном и сжиженном).

Этот прибор довольно универсален благодаря наличию в комплектации элементов для разных типов отопления. Существуют отдельные приспособления для сжигания газа и твердых горючих веществ.

Для того чтобы установить такую печь в бане, еще на этапе проектирования необходимо учесть большие размеры оборудования. Кроме того, существуют разные модели универсальных печей, отличающиеся по функциональности. Одни созданы с упором на нагрев больших объемов жидкости, а другие характеризуются удобством эксплуатации. Эти особенности также нужно учитывать во время строительства.

Виды

В зависимости от месторасположения водного накопителя в конструкции существует три типа газо-дровяных печей:

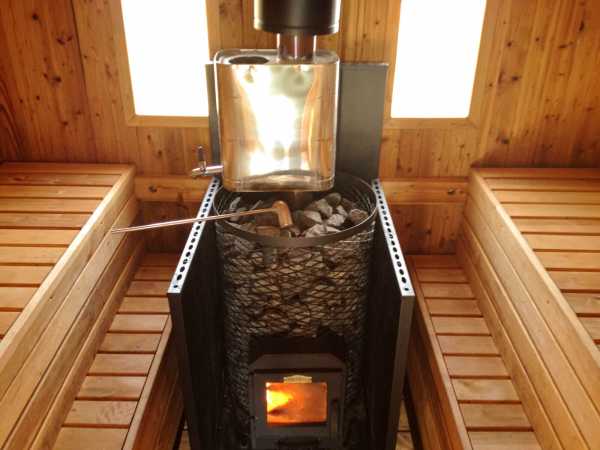

1. Агрегаты со встроенным нагревательным баком. Это простое в использовании и неприхотливое в обслуживании оборудование. Емкость изготавливается из нержавеющей стали, устанавливается над топливной камерой с боковой стороны каменки. Такое строение печи позволяет нагревать одновременно камни и воду в баке. Главное преимущество оборудования – отсутствие необходимости в сливе жидкости. Что касается недостатков, то к ним можно отнести тот факт, что печь рассчитана на небольшой объем воды. За один сеанс можно нагреть до 20 литров, и этого количества вполне достаточно для нескольких человек.
2. Печи с баком, установленным на дымовую трубу. Такая конструкция более практична, так как направлена на экономию тепла, вырабатываемого от тления дров. Благодаря тому, что бак устанавливается прямо на дымовую трубу, продукты сгорания не попадают в окружающую среду, а проходят через воду, отдавая свое тепло и тем самым прогревая ее. Эта система способна нагревать большие объемы жидкости в течение нескольких часов, потому можно смело наполнять накопительный бак на 50-75 литров.
3. Печи с отдельно стоящей выносной емкостью. Прогревание воды в резервуаре происходит с помощью змеевика, вмонтированного в топочную камеру. Разместить накопитель можно в любом уголке бани, даже в предбаннике. Еще один важный момент состоит в том, что он способствует дополнительному обогреву помещения. Кроме того, нужно быть очень осторожным во время эксплуатации бака, ведь существует большая вероятность обжечься, если случайно притронуться к нему.

В качестве меры безопасности не стоит забывать периодически спускать нагретую воду, чтобы избежать большого скопления пара в помещении.

Комбинированные печи для бани целесообразно использовать только в том случае, если есть необходимость в нагревании воды.

Чтобы выбрать для бани максимально подходящий и производительный агрегат, нужно учесть следующие факторы:

1. Вместительность бака. Большая емкость объемом 50 л – это хорошее решение для большой семьи или для установки в промышленной бане. Если помещение рассчитано на несколько человек и нет необходимости в таком количестве воды, лучше выбрать встроенный накопительный резервуар емкостью 20-25 л. Он экономит пространство внутри помещения и практически не нуждается в обслуживании.
2. Технические условия. Для основного или дополнительного обогрева банного помещения или предбанника хорошо подойдет печь с выносным баком. Змеевик в таком случае служит в качестве обычного радиатора. Однако в этом устройстве есть свои минусы. Первый заключается в обязательном использовании водяного контура, а второй – в постоянном ремонте, а иногда и в полной замене змеевика, имеющего тенденцию часто засоряться.
3. Условия эксплуатации. Газо-дровяная печь имеет такое устройство, которое позволяет использовать ее как для русской бани, так и для финской сауны. Главное отличие этих помещений заключается в показателях температуры и влажности нагреваемого пространства.

Для поддержания нужной температуры, не допуская образования лишней сырости, можно выбрать печь со встроенным баком.

Стоит помнить о технике безопасности в банном помещении, поскольку по неосторожности можно легко заработать ожог. Температура воздуха достигает от 90 до 120 градусов при влажности 10-15%.

Комбинированная печь для бани по строению похожа на обычную дровяную. Отличие состоит в длине топочного канала, который, как правило, составляет 50-55 см.

Достоинства

Среди основных преимуществ печей с совмещенным типом отопления отмечают следующее:

1. Максимально быстрый прогрев банного помещения любых размеров.
2. Простота монтажа и обслуживания.
3. Экономичный расход топлива, будь то дрова или газ.
4. Соответствие всем нормам пожарной безопасности.
5. Компактные размеры, что позволяет произвести монтаж даже в маленьком помещении.

Требования к установке печного оборудования

Для соединения отопительного устройства с дымоходом нужно правильно подобрать трубы: одно изделие должно вдвигаться в другое по направлению горения не менее чем на 0,5 диаметра. Рекомендуется использовать трубы, выполненные из нержавеющей или кровельной стали.

Важно исключить прокладывание металлопрокатных изделий через жилые помещения: это может быть опасно!

Места, в которых труба проходит сквозь деревянные перекрытия, требуется обязательно теплоизолировать. Со временем древесина высушивается настолько, что однажды может вспыхнуть от высокой температуры. Поэтому чердак также нужно всегда поддерживать в чистоте и порядке.

Участок трубы над перекрытием требуется утеплить, чтобы избежать появления конденсата. Если этого не сделать, разница температур на внутренней и внешней стенках трубы спровоцирует появление капель воды внутри изделия. В будущем это станет причиной разрушения кладки и снижения уровня тяги. Кроме того, конденсируемая жидкость растворяет дымовой газ, тем самым создавая кислоты, разъедающие трубу.

Старайтесь использовать только сухие дрова. Сжигание в топке пластмассовых или клееных предметов также может привести к появлению конденсата.

Особенно явно подобная проблема проявляется зимой во время крепких морозов. Не исключено также намерзание ледяных пробок в верхней части дымохода. Однако утепление всей трубы поможет избежать этих неприятностей.

Во время установки оборудования необходимо предусмотреть выход для прочистки канала в дымовой системе, поскольку со временем он может засориться. Для этого в месте стыка основной части дымохода с патрубком можно сделать легкосъемный участок.

В стене между предбанником и парилкой на высоте 47-55 см от основания печи проделывается проем шириной 35-45 см для выхода горелки и фронтальной части отопительного устройства.

Толщина этой стены не должна превышать 30 см, чтобы не усложнять обслуживание оборудования во время его эксплуатации.

Запрещено крепить агрегат к стенам или полу и устанавливать рядом дополнительные кирпичные сооружения, которые могут помешать теплообмену.

К предбаннику также есть некоторые требования. Среди них отмечают следующее:

• он должен быть высотой 2,2 м и иметь вытяжку, а также окно с возможностью проветривания;
• важно, чтобы дверь открывалась наружу;
• желательно, чтобы дымовая труба располагалась на уровне 5 м над горелкой;
• стыки канала и печи должны быть герметичны, а все трубы в помещении – тщательно изолированы.

До запуска комбинированной печи необходимо выполнить следующие действия:

• проверить комнату на наличие запаха газа и определить уровень тяги в дымоходе;
• проветрить помещение и топочную камеру в течение нескольких минут, не забыв закрыть газовые краны.

Для обеспечения необходимой температуры в парилке нужно установить правильный режим с минимальным расходом топлива.

Сохранение температуры камней и воздуха в бане на постоянном уровне не требует никаких приспособлений. Этот показатель регулируется движением заслонки топливной камеры.

Установка водонагревательного бака

Для начала нужно снять обшивку с той части устройства, где будет крепиться емкость.

После установки бака на патрубок монтируется кран.

Ни в коем случае нельзя позволять воде в емкости замерзнуть, поскольку это может привести к разрыву металла. В зимний период, когда оборудование не будет работать, воду обязательно требуется сливать.

Первое протапливание комбинированной печи

Чтобы избавиться от запаха красок и промышленных масел, которыми покрывают устройство, его нужно протопить особым способом до начала полноценной работы.

Для этого требуется открыть настежь окна и двери в помещении, максимально загрузить устройство для сжигания горючих веществ и затопить печь на один час. Каменка при этом должна оставаться пустой.

Убедившись, что все элементы конструкции работают исправно, и дождавшись остывания печи, можно начинать полноценную эксплуатацию.

В дальнейшем запахи, присутствующие в начале процесса топки, появляться не будут.

Механизмы, ответственные за безопасность

Газо-дровяная печь имеет главный элемент, отвечающий за безопасность, – горелку. В ней расположен запальник, с поджигания которого начинается функционирование устройства. Работа этого элемента регулируется исключительно вручную.

Такие важные процессы, как горение, сохранение уровня газа и поддержание установленной температуры, происходят автоматически.

Для соблюдения безопасности комбинированных печей все механизмы устройства должны быть идеально отлажены.

В случае возникновения экстренных ситуаций автоматика системы прекратит подачу газа в топливную камеру. К ним относятся:

• маленькая тяга или полное ее отсутствие;
• затухание запальника или горелки;
• перегрев оборудования или превышение допустимой температуры в парилке.

Правила пользования комбинированными печами

При отапливании устройства газовым топливом категорически запрещается:

• допускать детей или лиц, не усвоивших правила безопасности, к использованию оборудования;
• поверять газовую утечку с помощью открытого огня; для этих целей применяется мыльная эмульсия;
• эксплуатировать устройство в случае неисправности автоматической части;
• запускать оборудование при маленькой тяге или ее отсутствии;
• оставлять вблизи печи или непосредственно на ней легковоспламеняющиеся предметы;
• самостоятельно ремонтировать агрегат, переустанавливать элементы устройства или менять конструкцию;
• мыться во время функционирования печи;
• оставлять открытыми газовые краны в неработающем агрегате.

При использовании дров ни в коем случае нельзя:

• применять для растопки горючие или легковоспламеняющиеся вещества;
• отапливать печь с помощью жидкого или газообразного топлива;
• использовать дрова, превышающие длину топочной камеры;
• производить сушку одежды и обуви на поверхности печи;
• выжигать сажу из дымовой трубы;
• применять способы эксплуатации устройства, не предусмотренные руководством пользователя;
• удалять золу из горячего оборудования;
• оставлять открытой дверцу топливника во время работы печи;
• заливать водой пламя в топочной камере.

Похожие статьи:

pechnoedelo.com

виды, выбор, расход газа, эксплуатация

Газовые печи для отопления дома – иногда единственное решение вопроса тепла и комфорта в помещении. Стационарный или переносной вариант отопителя сможет быстро и равномерно набрать температуру, а если его дополнительно обложить кирпичом, у вас появляется надежный и производительный агрегат, способный конкурировать с другими видами отопителей.

Особенности газовых печей для дачи

Такие печи самые практичные и экономичные после буржуек, работающих на твердом топливе. Заправить газовый баллон можно на любой газовой заправке, а уровень производительности новейших инфракрасных и других видов обогревателей превосходит классические печи.

В печах, работающих на газе, используется пламя горелки, вмонтированной в топочный отсек. По конструкции, газовые печи аналогичны с агрегатами, работающими на дровах.

Газовая горелка

Но здесь можно устанавливать систему автоматической регулировки работы отопительного прибора. Такая особенность позволяет дополнительно экономить топливо и поддерживать постоянную температуру в помещении.

Установив на печку емкость для нагрева воды, мы получаем возможность провести систему водяного отопления. Всем хороши газовые печи для отопления дома, но самым подходящим вариантом остается покупка комбинированных устройств, способных работать на нескольких видах топлива.

к содержанию ↑

Преимущества и недостатки

О этих видах отопительных приборов и о целесообразности их установки в дачном домике спорят многие специалисты. Для нас, потребителей, требуется знание всех положительных и негативных качеств таких конструкций:

• заключив договор с газовой службой, вам не придется самим заправлять баллоны топливом, и исключаются перебои в работе отопительного прибора;
• в сравнении с электроэнергией стоимость газа намного ниже;
• современные конструкции позволяют значительно экономить топливо при сохранении показателя мощности и производительности тепловой энергии;
• работа оборудования может быть полностью автоматизирована и управляться с мобильного телефона на расстоянии;
• после сжигания топлива в дымоход выходит только углекислый газ, поэтому очищать его от сажи не придется.

К довольно спорным недостаткам можно отнести:

• в отличии от дров, топливо потребует затратить средства для его покупки;
• если планируется подключение к магистрали природного газа, придется затратить время и средства на согласование, составление проекта и приемки оборудования и его подключения к газовой сети.

  Пример газовой печки

к содержанию ↑

Виды

к содержанию ↑

Уровень теплоемкости

Газовые отопительные печи отличаются по уровню теплоемкости. Это зависит от способности конструкции накапливать тепло. Они могут выполняться с условием постоянной или периодической эксплуатации оборудования.

• Печи с постоянным циклом нагрева выполняются с тонкими стенками и не могут аккумулировать тепловую энергию. Но такие приборы способны быстро и равномерно обогреть помещение загородного домика. Эти устройства потребляют больше топлива и не так экономичны и подходят для периодического отопления помещений при визитах хозяев на дачу.
• Периодически включающиеся отопительные приборы – это стационарная печка, обложенная кирпичом или огороженная отражающими экранами. Автоматическая система управления зажигает горелку при опускании температуры в комнате, а после выключение, экран из камня постепенно отдает тепло в атмосферу комнаты.

к содержанию ↑

Материал печи

Цена и долговечность отопительных печей зависит от материалов из, которых сделана топка и другие части агрегата:

• Лучший вариант – чугунная печка с дверцей топочного отсека из огнеупорного стекла. Но такая конструкция стоит дорого.
• Следующий – топка и стены, выполненные из нержавеющей или жаропрочной стали. Такое оборудование будет служить долго и надежно, но уровень теплоемкости у таких печей значительно ниже, а вот по скорости обогрева помещения они предпочтительней.
• Можно сделать самодельные конструкции из листового железа или подручных материалов и обложить их кирпичом/керамической плиткой. Это оборудование прослужит не так долго как печь из чугуна, но по основным характеристикам и цене такие печи могут поспорить с промышленными образцами,

к содержанию ↑

По назначению

По этой характеристики выделим печи, работающие в доме с постоянно проживающими хозяевами и периодическим включением печи в работу.

Основное назначение печей одинаково, независимо от вида топлива – обогреть жилой дом быстро и поддерживать комфортную температуру.

к содержанию ↑

По типу топлива

Печи, работающие на баллоном газе – это конечно хорошо. Но если случится перебои с заправкой вашего баллона, вам придется померзнуть.

Поэтому самый оптимальный вариант, особенно если вы живете в лесистой местности – это комбинированные печи, способные работать на всех видах твердого топлива и на сжиженном газе.

Такая техника стоит немного дороже, но ее характеристики и экономия при эксплуатации быстро окупают средства, потраченные на покупку комбинированных отопителей.

к содержанию ↑

Какую газовую печь лучше выбрать для дома?

При выборе обязательно учитываем несколько основных факторов.

к содержанию ↑

Критерии выбора

Характеристика	Описание
Способу получения тепла	Можно использовать обычные печи с горелками. Уровень производительности у них значительно выше, чем у каталитических печей. Каталитические печки можно устанавливать в помещениях с небольшим объемом. Их максимальная мощность – 4,9 кВт.
Типу горелок	Промышленность выпускает 3 вида этих устройств: самые простые – одноступенчатые. Низкая стоимость, независимость от электропитания, но всего один режим работы. Автоматика только включает и выключает прибор; дорогостоящие двухступенчатые аппараты работают в 2 режимах. Включив экономичный – потребитель получает возможность снизить мощность работы до 40% от номинала. Такая особенность позволяет понижать температуру в помещении в часы, когда в помещении нет людей и быстро нагонять температуру при включении обычного режима работы; еще более дорогостоящий, но удобный вариант горелки – устройство с плавной регулировкой. Достоинство такого прибора, это возможность регулировки уровня любой мощности тепла.
Организации подачи воздуха в топку	Могут устанавливаться 2 вида устройств вентиляции топочного отсека: атмосферная. В этом варианте обеспечивается естественная тяга воздуха. Коэффициент полезного действия таких устройств – до 90%; надувная. Здесь используется нагнетание воздуха в зону сгорания топлива с помощью вентиляторов. Уровень КПД сразу увеличивается до 95%.
Типу камеры сгорания топлива	Выпускаются печи с открытой камерой сгорания топлива. В этом варианте воздух поступает в топочный отсек из жилого помещения и отработанные газы могут выходить сюда. Такие печи мобильны, но требуют хорошей вентиляции в домике или придется открывать окна или двери. Для закрытых камер сгорания топлива потребуется построить надежный дымоход, но такая схема не сжигает кислород в помещении и лучше подходит для жилого дома.

к содержанию ↑

Производители

Среди производителей техники выделим несколько бесспорных лидеров.

Производитель	Краткое описание
«Мастер»	Эти инфракрасные печи оснащаются керамическими панелями. Устанавливается система контроля за содержанием в воздухе кислорода. При понижении его значения работа аппарата прекращается в автоматическом режиме.
«Ремингтон»	Излучатель относится к светлому типу. Печь может подключаться к баллонному и магистральному газу. Оснащается прибором контроля над состоянием атмосферы в здании.
«Тимберк»	Газовая печь для дачи с баллоном с баллоном способна отапливать помещение, общей площадью до 60 м2 и поддерживать длительный период комфортную температуру.
«Элитех»	Способны работать от магистрального газа. Оснащены автоматикой по контролю за работой и атмосферой в здании.
«Теплодар»	Российская компания выпускает производительные и надежные комбинированные печи, работающие на твердом топливе и газе. Дополнительно печи оснащены системой конвекции холодных потоков воздуха. Эта конструкция позволяет быстро и равномерно нагреть воздух и поддерживать тепло длительный период.

к содержанию ↑

Как посчитать расход газа?

Для расчета требуется знание 2 параметров:

• мощность отопительного устройства;
• общая площадь садового домика.

Здание с большой площадью потребует больших запасов топлива. Выбирая технику помним основное правило выбора печи по мощности – на каждый м² потребуется 1 кВт мощности агрегата.

1. Расчет необходимого на сезон газа проводится по определенной формуле – на выработку 1 кВт мощности потребуется 0,112 м³ газа.
2. Теперь можно легко рассчитать сколько газа нужно для отопления помещения площадь которого равна к примеру 50 м².
3. Умножаем 5 кВт на 0,112.
4. Результат – 0,56 м³ газа потребуется для отопления помещения за 1 час работы печи.
5. Теперь легко рассчитать величину расхода газа за 1 сутки и весь сезон.
6. На день потратим 13,44 м³, а за месяц непрерывной работы понадобится 403 м³ газа.

к содержанию ↑

Особенности эксплуатации

Как понизить расход топлива, эксплуатируя газовые печи для отопления дачи? Для этого потребуется выполнить несколько простых рекомендаций:

• выбирая конденсационный вид техники, уровень КПД которой свыше 100%, мы получаем возможность экономии топлива в период эксплуатации до 23%;
• покупая печь с закрытой камерой сгорания газа мы добиваемся экономии из-за использования тепла отработанных газов, выходящих в дымоход;
• печи, снабженные системой автоматического и дистанционного управления работой оборудования позволяют понижать и повышать температуру. Понизив температуру на 5-7 градусов, в период, когда на даче никого нет, мы добиваемся значительной экономии топлива;
• оснастив печку теплообменником, мы получаем возможность провести систему отопления по всем комнатам и пользоваться горячей водой для бытовых нужд.

к содержанию ↑

О безопасности

В период эксплуатации газовых приборов важно соблюдать все требования пожарной безопасности.

Особое внимание уделяем правилам содержания газовых баллонов:

1. Они должны периодически проверяться и соответствовать нормам. Обязательна установка редукторов, понижающих давление выходящего из баллона газа.
2. При первых признаках утечки или слабом запахе газа в помещении обязательно выключаем подачу газа и включаем печь в работу только после обнаружения и устранения проблемы.

к содержанию ↑

Вывод

Газовая печь для обогрева дачи или дома — отличный и экономный выбор. Но перед использованием обязательно нужно изучить правила пожарной безопасности и инструкцию по эксплуатации.

pechnoy.guru

Комбинированный котел отопления газ-дрова-электричество

При выборе способа автономного отопления владельцам частного дома нередко предстоит нелегкий выбор. С одной стороны, следует выбрать модель под самое дешевое топливо, чтобы затраты на отопление были минимальными. С другой стороны – сложно получить полную уверенность в возможности непрерывной поставки энергоносителя, что особенно относится к централизованным магистралям (газ, электричество).

Поэтому все большую популярность получают комбинированные варианты, например, котел на дровах и газу. Только так можно гарантировать: отопительный сезон пройдет со стабильной подачей тепла. Причем такими модификациями выбор не ограничен. Пеллеты совмещают с электричеством, уголь с дровяными моделями, например, как в комбинированных котлах. Универсальные нагреватели легко позволяют обойти сезонные повышения тарифов, а также, например, использовать ночные понижения стоимости и т.п.

Комбинированные модификации, например, отопительный прибор дрова-газ-электричество, нередко устанавливаются взамен старых дровяных печей или их угольных аналогов, т.к. дрова и уголь наиболее доступны во всех регионах нашей страны, при этом имеют относительно небольшую цену. Саму систему отопления нередко не переделывают, ограничиваются заменой дровяного котла комбинированной моделью.

Разновидности комбинированных котлов

Разделяют универсальное отопительное оборудование в зависимости от используемого вида топлива.

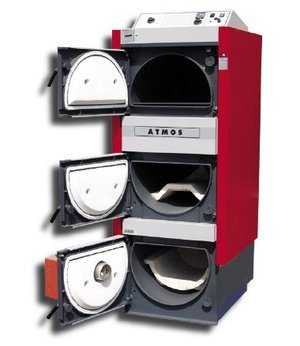

Рис. 1 Внутренняя конструкция
комбинированных котлов

Так, различают следующие комбинированные варианты:

• Газ + Твердое топливо. Позволяет оперативно заменить магистральный газ, когда его отключили в результате, например, аварии на линии. Котел на дровах и газу – один из самых популярных решений в виду хорошей доступности древесины.
• Газ + Жидкое топливо. Такие варианты удобны при периодических сбоях в газовом снабжении, но требуют организации хранения запасов солярки.
• Газ + Электричество + Жидкое топливо. Комбинированный вариант для экономии при отсутствии гарантии своевременных поставок газа и солярки.
• Газ + Твердое и жидкое топливо. Одна из наиболее многофункциональных моделей для отопления коттеджей. Отличная замена дровяным печам.
• Газ + Твердое и жидкое топливо + Электричество. Такая модель делает владельца частного дома полностью независимым от тарифов и других факторов, влияющих не смену энергоносителя. Например, прибор дрова-газ-электричество.

Существуют универсальные котлы без подключения к газовой магистрали, например, для угля и дров с возможностью подключения тэнов для питания от электричества. Котлы отопления комбинированные газ дрова нередко устанавливаются в условиях перебоев с газоснабжением. Дрова для отопления, в том числе специальные гранулы (пеллеты) при хранении вызывают меньше неудобств, чем остальные виды топлива. Да и нет запаха, как, например, от солярки (да и газовый котел, бывает, дает небольшой запах).

Еще один вариант – комбинированный котел газ-дрова-электричество – позволяет стать полностью автономным при любых изменениях тарифов и в других ситуациях. Для прибора дрова-газ-электричество можно не заботиться о запасах тех же дров, отключении электроэнергии и т.п.

Особенности газодровяных котлов для дома

В первую очередь стоит отметить, что в большинстве случаев за основное топливо берут газовую магистраль, а на дровяное отопление переходят в случае отключения на периоды технического обслуживания или аварий. Конечно, для полностью универсального подхода стоит установить комбинированный прибор дрова-газ-электричество, но не всех может устроить стоимость электроэнергии.

В целом, комбинированные котлы могут топиться разным твердым топливом, почти без изменений в его конструкции. Так, дрова, уголь, брикеты, пеллеты – все стоит на одном уровне по степени распространенности, выбор зависит от цены на различные виды в том или ином регионе. Именно поэтому газово-дровяные котлы популярны, твердое топливо легко заменить аналогом.

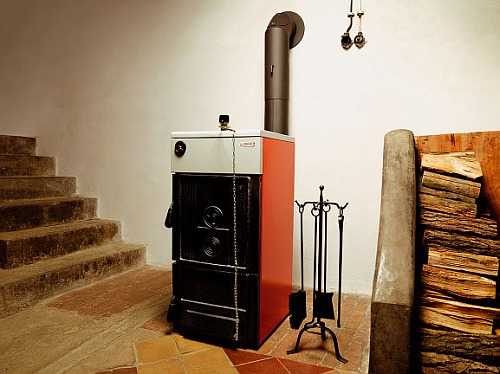

Рис. 2 Внешний вид газодровяного котла

Во вторую очередь, важно учитывать, что изготавливают отопительные котлы на твердом топливе из стали и чугуна, что позволяет сделать их устойчивыми к постоянной высокой температуре во время отопительного сезона. Особенно это важно, если в качестве топлива используется уголь, дающий заметно более высокую температуру в топке.

Но это еще и добавляет хлопот. Большой вес оборудования в некоторых случаях требует усиления полового покрытия в помещении в доме, выделенном для его установки. Чугунные котлы отопления газ-дрова это требуют в обязательном порядке. Газодровяные модификации из легких сортов металла можно монтировать на обычный пол, на место занимаемого ранее дровяной или угольной печью. Приборы дрова-газ-электричество обычно имеют небольшой вес.

Различают еще две разновидности комбинированных моделей: одноконтурные (работают только на обогрев системы отопления) и двухконтурные (второй контур нагревает воду для системы водоснабжения в доме). Так, прибор газ-дрова можно использовать в качестве бойлера даже в теплое время года. То же относится и к прибору дрова-газ-электричество.

Стоит отметить также и такую особенность. Помимо отвода дыма через трубу при топке твердыми видами топлива имеются твердые же продукты сгорания, оседающие в поддоне и требующие периодической утилизации.

Наиболее интересны для отопления котлы универсальные газ-дрова-пеллеты, имеющие возможность автономной работы без участия человека в течение длительного времени. Такой нагреватель вместо дров или газа способен работать со специальными гранулами. Столь комбинированный вариант избавляет от необходимости запасаться дровами, т.к. пеллеты обычно имеются в продаже всегда. Как вариант, еще удобен комбинированный котел.

Наиболее выгодные стороны котлов отопительных газ дрова

Если отбросить в сторону требования по обустройству отдельного помещения в доме, у отопительных котлов комбинированных дрова газ наберется целый набор отличных качеств.

• Эксплуатация такого универсального прибора отопления не требует специальных навыков. Даже таких вариантов, как комбинированных котлов.
• Стоимость комбинированных моделей ненамного превышает аналоги, способные работать только, например, с углем, пеллетами и газовым вариантом. Монтировать его можно вместо дровяной печи, места они занимают даже меньше обычного.
• Размеры газодровяной отопительной модели, конечно, больше газовых моделей, но не превышают аналогов с дровяной топкой. Прибор дрова-газ-электричество имеет те же габариты.
• Высокий КПД – до 90%. Дровяной способ нагрева помещения один из самых эффективных, главное, пользоваться сухими, не больше 20% влажности, дровами.
• Небольшой выброс вредных веществ в атмосферу.

По сравнению с отоплением электричеством или газовыми котлами котлы отопления комбинированные газ дрова способны дать полную независимость от коммунальных служб. Дровяные печи всегда и использовались, как основа теплого домашнего уюта, т.к. этот вид топлива проще всего добыть в любом месте.

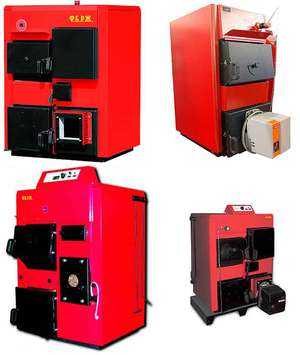

Рис. 3 Котлы газ-дрова имеют компактные размеры

На что обратить внимание?

При подборе модели надо учитывать несколько правил, несоблюдение которых приведет к ошибке. В результате котел может оказаться неподходящим для конкретного дома, так, он может быть недостаточно мощным и в помещении будет холодно. Например, прибор на дровах и газу зависим от давления в магистрали, и при его понижении может отдавать заметно меньше тепла.

В технических характеристиках обычно помимо мощности указывается площадь дома, на которую он рассчитан. Расчеты сделаны профессионалами и он достаточно точен. Можно воспользоваться различными таблицами, встречаемыми в интернете. Особое внимание на мощность надо обращать при выборе наиболее универсальных вариантов, как прибор дрова-газ-электричество.

Стоит учитывать и возможное понижение давления газа в магистрали. Это может заметно уменьшить мощность отопления. При отсутствии «запаса» придется пользоваться еще и дополнительными обогревателями, работающими от электричества. Смысла в отоплении с такими характеристиками нет, придется его модернизировать и нести дополнительные затраты.

Следующий этап – определение назначения комбинированного котла для отопления. Его можно приобрести, как в качестве основного источника тепла, так и для дополнительного подогрева проточной воды, т.е. сразу выбирать комбинированный вариант.

Такой котел выгоднее отдельного бойлера, ведь на отопление итак расходуются дрова или газ, а отдельный водяной нагреватель обычно питается электричеством. Дровяной нагрев нередко позволяет выиграть еще и в скорости достижения нужной температуры.

Есть ли особенности в эксплуатации?

При покупке комбинированного котла с дровяным и газовым отоплением надо учитывать несколько эксплуатационных моментов, без соблюдения которых использование дров в качестве основного источника тепла может привести к тому, что универсальный метод окажется причиной немалых проблем.

Так, дровяной котел во время своей работы понемногу засоряет дымоход сажей, которую надо периодически прочищать. Без этого эффективность отвода дыма постепенно будет уменьшаться, вплоть до появления проблем с розжигом, задымлением помещения и т.п.

Рис. 4 Дымоходы требуют регулярной чистки

Если отопление на газу или электричестве может работать непрерывно, то дровяной котел полностью прогорает максимум через 3-4 часа, после чего система отопления неизбежно начинает остывать. Загрузка новой порции осуществляется вручную, что требует наличия дома владельца. Поэтому нередко комбинированные модификации с дровяным или же пеллетным топливом используют по возможности в режиме отопления от газа.

Пеллеты отчасти позволяют автоматизировать процедуру отопления дровяным топливом, но все равно придется следить за процессом. Да и запас надо создавать заблаговременно, иначе можно остаться без отопления в самый холодный период года.

Статьи по теме:

Котлы для отопления на дровах и электричествеТвердотопливный и электрический котел в одной системеОтопительный комбинированный котел отопления

kotlomaniya.ru
