буржуйка длительного горения на дровах и масляная печь

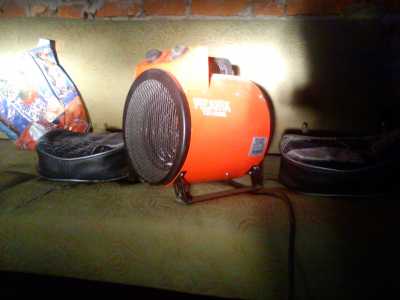

Купить электрический обогреватель для гаража – это самый простой и оперативный способ решить вопрос его обогрева. Но такие агрегаты стоят дорого, часто ломаются, а счета за электроэнергию редко бывают маленькими. Опытные автовладельцы обустраивают своими руками внутри автодома надежную печь для гаража.

Давайте поговорим далее, какие агрегаты наиболее приемлемы внутри гаражной постройки и почему. А для тех, кто точно не понимает, как соорудит буржуйку самостоятельно, приведем подробную инструкцию.

Подбираем лучший обогреватель в гараж

Хотите обеспечить пространству гаражного строения постоянный температурный режим зимой? Хотите осуществлять ремонт автомобиля в тепле и уюте? Хотите защитить транспортное средство от негативного воздействия факторов окружающей среды?

Вам просто необходима надежная, продуктивная и долговечная печка для гаража. Оптимально для ограниченного пространства автодомов подбирать варианты по типу буржуек. Вы не представляете, что это?

Агрегаты такого типа мастерят из подручных материалов. Подойдут толстостенные бочки металлические, отрезки трубы широкого диаметра, газовые баллоны.

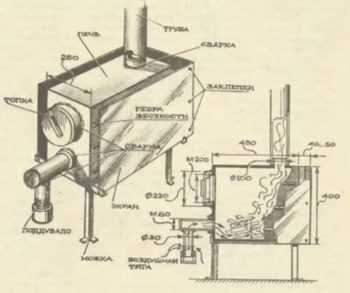

Схема устройства печи для гаража.

На протяжении прошлого столетия подобные обогревательные системы можно было встретить во многих домах и квартирах, но сегодня жилые пространства обеспечиваются более безопасным и технологически совершенным обогревом, тогда как буржуйки нашли активное применение в хозяйственных постройках, гаражных строениях, на строительных участках.

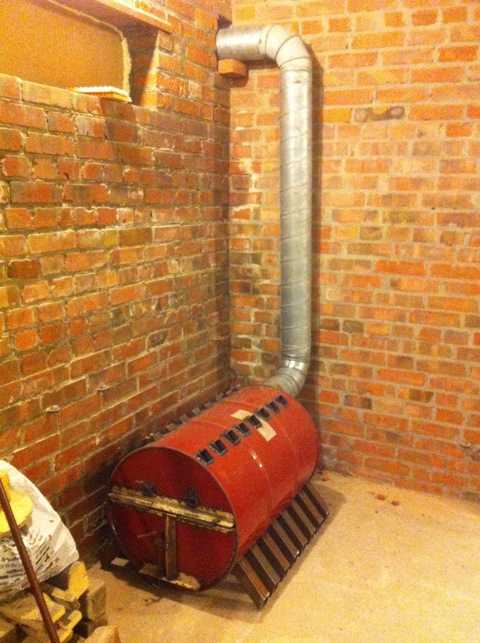

Буржуйки могут располагаться вертикально, горизонтально. Более комфортно топить дровами горизонтальную модель, так как она с легкостью вмещает длинные поленья. А вот изготавливать своими руками проще вертикальную, хотя топка при этом получается небольшая.

Чаще остальных такие печи топят дровами, но вполне можно использовать для этого бытовой мусор, опилки, пеллеты, щепки, хвою, шишки и т.п.

Отдельно отметим гаражную печь на отработке, ведь такое топливо храниться без дела во многих гаражных постройках.

Но при работе с таким агрегатом важно проявлять бдительность и осторожность: отработка содержит тяжелые металлы, которые при плохой тяге могут проникнуть внутрь гаража. А это серьезная угроза для здоровья и жизни людей, находящихся внутри постройки.

Особенности создания буржуйки своими руками

Буржуйки-печи для гаража распространены среди отечественных владельцев гаражей.

Процесс изготовления таких изделий обладает перечнем особенностей, которые стоит упомянуть:

  • изготовление буржуйки невозможно без надежной сварки, так как конструкцию варят из металлических элементов;
  • в работе понадобиться листы металла, толщиной от 5 мм, бочка из того же материала с диаметром от 300 мм;

Важно! Слишком тонкий листовой металл со временем прогорит под воздействием высоких температур внутри топки, поэтому подберите листы с толщиной более 5 мм.

  • толщину металла дымоотводящей трубы на участке основания подберите на уровне 12 мм, дабы она не выгорела;
  • дымоход лучше расположить сверху печи, хотя возможен еще один вариант расположения: со стороны задней стеночки под уклоном не менее 30 градусов;
  • оптимально изготовить дымоход из трубы около 120 мм диаметром и даже чуть больше;
  • под топкой следует обустроить пространство для удаления золы, твердых перегоревших угольков;
  • если топить печь планируется углем или мелкими дровишками, стоит сделать прорези 12 мм;
  • крупнодровяные конструкции, для питания которых применяются поленья, должны иметь прорези по 40 мм в размере;
  • пониже прорезей стоит поставить съемный ящик со стеночками толщиной от 3 мм, чтобы его легко было вынимать, очищать от золы и ставить на место;
  • чтобы увеличить производительность агрегата стоит приварить металлические перпендикулярные пластин толщиной 5 мм по бокам печи.

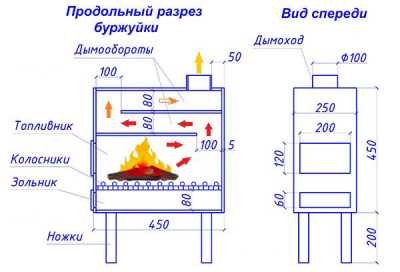

Чертеж печи для обогрева гаража.

Чтобы упростить процесс изготовления буржуйки на дровах, стоит найти в интернете соответствующие чертежи. По ним гораздо проще сконструировать изделие без помощи опытных мастеров.

Котлы у таких агрегатов могут изготавливаться самостоятельно, а могут покупать в готовом виде, что также значительным образом упрощает работу для новичка в подобных вопросах.

Приведем конкретные примеры по изготовлению буржуйки без помощи со стороны:

Вертикальная печка изготавливается из б/у газового баллона.

Выберите отрезок без дефектов, разделите его на две неравные части. Меньшую устанавливают внизу и применяют для сбора золы. Большую используют для закладки дров. Далее, вырезаются металлические дверки: маленькую используют для нижней части, побольше – для верхней.

В актуальном месте привариваются колосники из стальных прутьев толщиной 15 мм и шагом монтажа 2 см. При отсутствии дна, его приваривают к конструкции.

На крышке вырезаются специальные отверстия для монтажа дымоходной трубы, а после ее приваривают к конструкции. К дверкам приваривают запоры, петли. Наконец, собирается дымоход, и печь для гаража готова к эксплуатации.

У горизонтального изделия ящик для золы зачастую приваривается снизу.

Его можно сварить из листов стали или применить кусок швеллера. В части корпуса, направленной вниз, проделываются отверстия, а в верхней части корпуса нужно сделать патрубок под дымоход из отрезанного куска от металл трубы. Вырежьте металл внутри кольца, когда кусок трубы вмонтирован.

Из отрезков уголка сооружаются опорные ножки и фиксируются на днище конструкции. Для установки дверок на поддувало потребуются петли, запорный механизм.

О полезных доработках железной печки

Обычную конструкцию печки в гараж буржуйки на дровах можно и нужно доработать своими руками. Это позволит увеличить продуктивность изделия, сделать его более безопасным и удобным в использовании.

Конструкция, схему которой можно найти в интернете без трудностей, будет отличаться более совершенными эксплуатационными параметрами, нежели первоначальный вариант.

Огромным минусом, который не лишен внимания со стороны многих пользователей буржуйкой, является факт чрезмерного нагрева ее корпуса. Металл дает жесткое излучение, так как стеночки конструкции раскаляются до красного свечения. Чем это опасно для человека или домашних животных, захаживающих в гараж?

Конструкция печи в гараж.

Находиться рядом с таким изделием даже некоторое время просто невозможно, не говоря уже, про то, что это прямая угроза для внутреннего содержимого помещения. Легко воспламеняемые предметы интерьера, жидкости автомобильные могут попросту загореться, если по неосторожности оставить их у работающей печи.

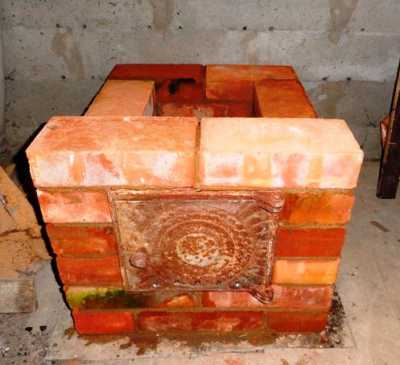

Как решить подобную проблему? Пути решения довольно просты: примените две бочки с разным диаметром, тогда получится усовершенствованная самодельная печь. Та бочка, что поменьше, вставляется в ту, что побольше. Между стенками изделий металлических образуется пространство.

Туда стоит засыпать мелкую гальку с песком и глиной, которая дополнительно удерживает тепло, не дает остывать печке еще долгое время даже после полного выгорания дров в ней.

Нагреваться такое изделие будет дольше, процесс сгорания печи ничем не отличается от первоначальной модели, но в итоге переделок получится изделие длительного горения, остывания.

Тепловая пушка на твердом топливе

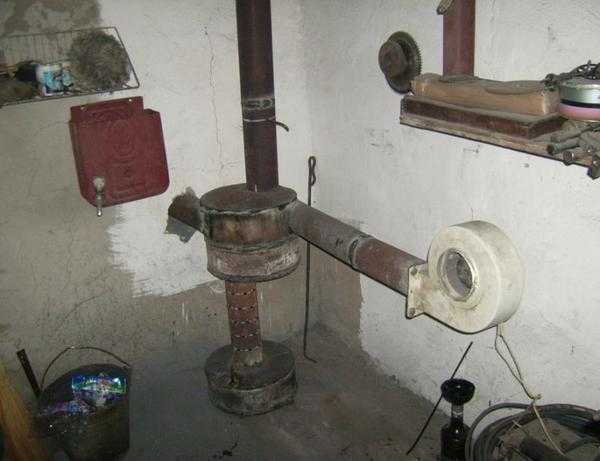

Эффективно для отопления гаражной постройки применить тепловую пушку, которая нагревает окружающий воздух, пользуясь выделяемым при сжигании твердого топлива теплом. Для топки такой буржуйки в гараже подойдут дрова, щепа и т.п.

Топливо расходуется экономично, режим температуры поддерживается на постоянном уровне. Поэтому такая печь обеспечивает топливу длительное горение.

Конструкция из бочки имеет блок вентилятора, направляющий воздушный поток сквозь теплообменник. В итоге поток воздуха нагревается, а продукты сгорания дров выходят черед дымоход в окружающую среду.

Дровяные печи для гаража можно расположить в любой его точке. Организовывать отдельное помещение-котельную совсем не обязательно, если места на это нет. Изготовить бензиновую модель, изделие на твердом топливе можно только с помощью сварочного аппарата, которым свариваем металлические листы в единую конструкцию.

Как правильно сварить печку в гараж

Мини пушка тепловая может быть изготовлена своими руками из подручных материалов. Инструкция не отличается особой сложностью.

Устройство и принцип работы печи.

Последовательность действий выглядит так:

  1. Для корпуса подберите газовый бу/у баллон.
    Срежьте его верхушку, чтобы поместите внутрь камеру сгорания из толстостенной трубы, располагая баллон горизонтально. Диаметр трубы должен быть вполовину меньшим, нежели сам корпус. На торце трубы закрепите форсунку. Помимо этого, камера сгорания должна оснащаться искрообразующим устройством, к примеру, примените пьезоподжиг.
  2. После монтажа и центрирования камеры сгорания корпус изделия с одной стороны заваривается, а со второй – закрывается посредством применения вентилятора.
    Открытыми на данный момент останутся исключительно технологические отверстия для патрубка дымоотвода, для форсунки. В качестве топливной емкости на 5-10 л подберите готовый бак или смастерите его самостоятельно из материала с низким уровнем теплопроводности. Это необходимо, дабы исключить перегрев конструкции.
  3. Поместите насос и фильтр между верхним корпусом и нижним топливным баком.
    Далее, скрепите насос и форсунку с фильтром, применяя красномедную отожженную трубку для подачи горючего. Вентилятор оснастите диммером, подсоедините к электросети;
  4. Приварите к изделию патрубок с трубой для отвода продуктов сгорания.
    Установите печку в выбранном месте, так, чтобы она не мешала свободному движению автомобиля, а рядом имелась возможность хранить запас дров на сутки. Закрепите при помощи термостойкого алюминиевого скотча воздуховоды сверху к опоясывающим топливник трубам. Снизу закрепите коротенькие отрезки тех же воздуховодов с закрепленными в них канальными вентиляторами. Разведите рукава от печки по помещениям, если их несколько в гараже.

Как подключить к агрегату водяное отопление

Печку для обогрева гаража потребуется подключить к водяному отоплению, так как описанная модель буржуйки вполне может подогревать воду/антифриз вместо воздуха. Для этого потребуется вместо сгонов DN50 установить в крышке камеры патрубки DN25, подобрать циркуляционный насос с малой производительностью.

Отказаться от применения насоса нельзя, так как объем водяного контура печи будет чрезмерно маленьким. Теплоноситель без принудительной циркуляции может слишком быстро закипеть.

Далее понадобится:

  • соединить патрубки печи с радиаторами или сделанными своими руками регистрами с суммарной теплоотдачей не более 3,5 кВт посредством металлических труб;
  • установить насос перед печкой на обратном трубопроводе;
  • установить закрытый расширительный бак перед обратным трубопроводом;
  • монтировать краны Маевского в регистры или на радиаторы, чтобы удобно удалять свободный воздух из системы.

Совет. Отопительная система для автодома работает не круглый год, а периодически, поэтому ее не стоит заполнять водой. Воспользуйтесь для этого незамерзающей жидкостью.

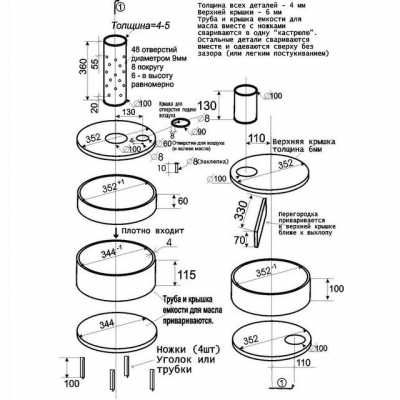

Печь для гаража на отработанном масле

Отлично справиться с задачей отопления гаража масляная печь, для изготовления которой можно применить подручные материалы. Конвекционная печь очень удобна в использовании. Конвектора отличаются высокой экономичностью, поэтому конвекторная печь стоит внимание читателя.

Сама идея создания такого агрегата невероятно оригинальна с точки зрения экономии материальных средств на закупку топлива. Машинное масло отработанное присутствует у большинства автовладельцев в избытке, поэтому ему не потребуется покупать специально.

Можно изготовить несколько конструкций такой печи, имеющих разные размеры, форму.

Вид буржуйки Устройство
Модель, оснащенная вторичной камерой дожигания Благодаря розжигу, нагреву в нижнем бачке происходит выделение масляных паров из первичном отсеке. Поток воздуха сквозь заслонку отверстия, через которое заливают масло, переходит в емкость горения. Вторичный воздух проникает сквозь отверстия на дожигателе, провоцируя выделение пиролизных газов, сгорающих в верхней камере и отдающих тепло стенкам буржуйки. Продукты горения покидают агрегат через дымоход
«Капельница» Топливо в отдельном маслобаке расходуется капельно, поэтому полностью сгорает. Благодаря наличию насоса, масло подается из топливного бака бесперебойно. Капельницы лучше делать вертикальными и круглой формы. На дне корпуса расположена чаша с горящим топливом, а к ней присоединена трубка для подачи топлива. Благодаря наличию множества отверстий на трубе, помещенной одним концом в топливник, пиролизные пары сгорают, прибывает вторичная воздушная масса. Воздух подается в топливник за счет дымоходной тяги и самотека топлива. Главное, чтобы сверху отопителя располагалось маленькое отверстие

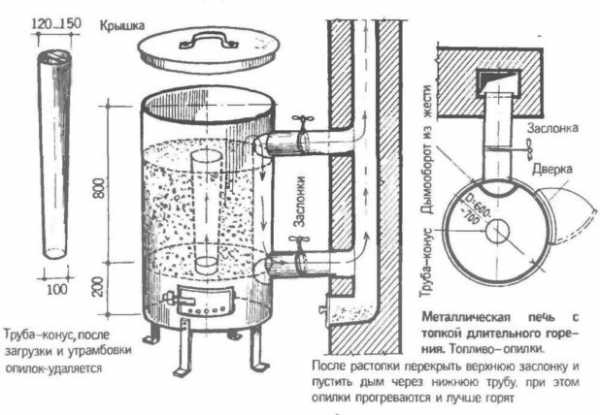

Чертеж печи длительного горения.

Модели со вторичной камерой сжигания обладают существенными недостатками, среди которых

  • недостаточная мощность при действительно сильных морозах;
  • высокая пожароопасность ввиду наличия некоторого процента воды в отработанном масле;
  • наличие едкого дыма при розжиге и в первые минуты горения.

По этой причине стоит присмотреться к капельным моделям, которые более совершенны, безопасны и современны.

На заметку! Чтобы изготовить буржуйку на отработанном масле стоит подобрать правильную толщину металла – 5 мм. Также понадобиться раздобыть трубу, толщиной 5 мм, диаметром 100 мм с просверленными отверстиями.

Итоги

Как показывает практика, с целью отопления дома для автомобиля оптимально применить самодельные печи. Изготовить такие агрегаты в гараж несложно. Зато можно получить отопительную систему, которая безопасна, работает надежно, служит длительное время, не меньше, чем модели заводские.

Сжигание топлива в них позволяет нагреть стенки печи, которые отдают тепло окружающему пространству. Как следствие этому, гараж наполняется теплом, уютом.

vseprogarazh.ru

Печь для гаража на дровах длительного горения своими руками

Устройства этой группы отопительных приборов (их еще называют газогенераторными) имеют множество преимуществ перед аналогами традиционной сборки. Если читатель решил установить в своем гараже дровяную печь именно длительного горения (ДГ), значит, он знаком со всеми ее плюсами и минусами. Кстати, последних не так уж и много, поэтому выбор именно такой конструкции вполне оправдан.

Как правильно смонтировать печь для на дровах длительного горения, что предусмотреть при ее сборке своими руками – обо всех нюансах инженерного решения и его практической реализации читатель сможет узнать, ознакомившись с этой статьей.

Особенности функционирования печи

  • Дрова в обычной топке прогорают довольно быстро, причем это касается любых пород древесины. На практике увеличить это время можно лишь, ограничив к ним доступ воздуха. В результате «топливо» в печи длительного горения не горит, как обычно, а тлеет, и в зависимости от объема закладки и конструктивных особенностей устройства – примерно от 6 до 10 часов.
  • Если в традиционных агрегатах процесс горения начинается снизу, то в печах ДГ наоборот – сверху. По мере прогорания дров он постепенно смещается все ниже и ниже. Следовательно, чтобы обеспечить в печи процесс длительного горения, она должна быть вертикально ориентирована. В этом одно из ее отличий от «буржуйки».
  • Соответственно, розжиг в печах длительного горения – верхний, через трубу подачи воздуха.
  • Чтобы снизить интенсивность горения дров и сделать процесс достаточно длительным, их необходимо постоянно «прессовать», не давая разгореться пламени.

Выбор материалов

Если речь идет о гараже, то оптимальный вариант для печи ДГ – железо. По сути, это модификация той же, всем известной, буржуйки. Учитывая ограниченность свободного пространства в типовом боксе, выкладывать печь из кирпича вряд ли имеет смысл, и уж тем более в гараже сборном, из металлических секций или в каркасной конструкции на основе бруса и досок, смонтированной своими руками.

Что учесть
  • Рекомендуемая толщина металла, используемого для корпуса печи – не менее 4 мм. Но это для установок, которые эксплуатируются довольно часто. Если печь планируется использовать нерегулярно, можно этот параметр и уменьшить (в разумных пределах, иначе корпус быстро прогорит).
  • При сборке устройства из трубы ее минимальное сечение – 30 см.
  • Отвод продуктов горения – через стенку печи (для квадратной конфигурации корпуса – через тыльную). Рекомендуемый уклон дымохода – от 300 и более, иначе тяга будет недостаточной. По этой же причине его сечение – от 12 см.

Дымоход для печки длительного горения лучше делать составным. Во-первых, для удобства обслуживания (прочистки) канала отвода газов. Во-вторых, первое колено (стыкуемое с печью) будет нагреваться сильнее остальных. Поэтому для него толщина стенки выбирается в пределах 2,5 – 3 мм. Если из такого металла собрать весь дымоход, то это утяжелит конструкцию, да и сборка установки длительного горения выйдет несколько дороже, если железо придется покупать.

Можно смонтировать всю трассу и из более тонкого металла, но в этом случае дымоход долго не прослужит – прогорит, да и эксплуатация станет менее удобной. Поэтому следует ориентироваться на интенсивность пользования печью. Если автовладелец в гараже проводит много времени, то экономить на трубе не стоит.

Порядок сборки печи длительного горения

Зная принцип функционирования печи и методику обеспечения длительного горения, сконструировать агрегат и собрать его своими руками несложно. На фото и чертежах представлена довольно простая модель. Для корпуса печки можно взять металлическую бочку, трубу расчетного сечения, баллон из-под сжиженного газа, готовый короб или сварить ящик из листового железа – вариантов более чем достаточно.

Рассмотрим специфику изготовления печи на дровах длительного горения из стандартной бочки под ГСМ. По мнению автолюбителей, для изготовления своими руками – оптимальный вариант. Правда, стенки емкости недостаточно толстые, но если печь не будет работать сутками, то ее хватит надолго. Да и в плане ремонтопригодности – неплохое инженерное решение. В случае необходимости меняется лишь корпус, а вся «оснастка» остается прежней.

Что понадобится для печки

  • Бочка.
  • Металлический блин (пресс) с диаметром, несколько меньшим, чем у корпуса. На сколько? Он должен свободно перемещаться по вертикальной оси. Практика эксплуатации подобных печей показывает, что для обеспечения длительного горения достаточно толщины пресса в 3,5 – 4 мм.
  • Трубы. Для дымохода – не менее 15 см в сечении, для наддува хватит и 10. Длина последней выбирается равной высоте корпуса + (50 – 100) мм.
  • Уголок-«пятидесятка» (или швеллер ) – 4 отрезка. Длина каждого – порядка 15 мм.
  • Лист металла (колосник).
  • Ящик для утилизации золы.

Изготовление корпуса печи

Технология простая – верх бочки срезается, кромки выравниваются. В результате получается так, как показано на рисунке.

Готовится и крышка.

Ее края нужно подогнуть так, чтобы при постановке на место она сидела достаточно плотно. В центре вырезается отверстие, в которое будет вставлено (или приварено) колено трубы для наддува.

Его высота – порядка 15 – 20см. Если колено сделать длиннее, то будет неудобно производить розжиг печи.

В нижней части бочки привариваются куски уголка, на которые ставится колосник. Все остальное, как и для обычной буржуйки – дверца, за которой выдвижной ящичек для удаления золы.

Подготовка труб дымохода

Единственное пояснение – необходимо установить шибер (заслонку), которым будет регулироваться тяга. При розжиге он открыт, а в процессе работы печи прикрывается так, чтобы было обеспечено устойчивое и длительное горение закладки топлива. Шибером удобнее работать, если он смонтирован в 1-м колене. Именно поэтому высоту начальной части воздуховода делать менее 150 мм нежелательно.

Чтобы заслонка надежно стопорилась в выбранном пользователем положении, нужно продумать элементы ее фиксации. В принципе, своими руками это сделать несложно.

Вытяжки

Опыт эксплуатации установки длительного горения такой сборки показывает, что длина воздуховода печи менее 5 м сильно ослабляет тягу. Вот на это и нужно ориентироваться. Крепление колен по всей протяженности трассы обеспечивается подпорками из того же уголка.

Чтобы из системы можно было периодически сливать конденсат, в самом низком месте трубопровода на колене ставится кран. Для удобства пользования лучше выбрать шарового типа.

Степень нагрева труб

Их нежелательно крепить на стены, особенно если изнутри гараж отделан. Как правило, наиболее используемые материалы для облицовки таких строений – фанера многослойная, тонкая доска или ДВП, ДСП. Вся подобная продукция – категории «горючая».

Пресс

В металлическом блине проделывается отверстие с учетом сечения трубы наддува. Равномерность тления дров по всей площади обеспечивается, в том числе, и определенным положением груза. В процессе работы печи, при постепенном опускании пресса его не должно перекашивать. Поэтому с нижней части блина, по периметру, привариваются приготовленные отрезки уголка (швеллера). Такая доработка пресса обеспечит его стабильную ориентацию в плоскости горизонтали.

Порядок эксплуатации печи

  • Демонтируется часть подающего трубопровода, снимается крышка и удаляется пресс.
  • Закладываются дрова. Их лучше размещать вертикально, так как такая плотная постановка поленьев уменьшит объем, который занимает воздух, и также будет способствовать их более длительному горению.
  • Верхний слой – из легковоспламеняющихся фракций (опилки, мелкая щепа). Не забываем, что розжиг – сверху! Верхний срез закладки должен быть немного ниже уровня вытяжки, иначе горения не будет. Для облечения воспламенения дров, как и в обычной топке, на них можно положить тряпку, смоченную в соляре (или бензине), бумагу.
  • Далее – в обратном порядке: груз – крышка с первым коленом (если оно несъемное).

Для запуска установки длительного горения достаточно бросить на закладку кусок зажженной бумаги и посмотреть, как «схватится» топливо. После этого шибер максимально выдвигается и производится присоединение всего воздуховода. Характерное потрескивание дров свидетельствует о том, что заслонку пора закрывать.

Как уже смог убедиться уважаемый читатель, ни сборка своими руками, ни эксплуатация печи дровяной длительного горения никакой сложности не представляет.

Полезные рекомендации

  • Сократить время прогрева помещения и повысить КПД печи можно, увеличив поверхность теплообмена. Для этого к корпусу печки, по бокам, достаточно приварить металлические пластины.
  • Пробку в крышке печи желательно оставить (не заваривать). Ее можно использовать в качестве смотрового окна, чтобы контролировать процесс горения.
  • Своими руками колосник делается просто. Из листа металла вырезается фрагмент железа, соответствующий диаметру печи. Причем совсем не обязательно, чтобы это был идеальный круг. В колоснике высверливаются отверстия, а их количество подбирается опытным путем. Для стандартной 200 л бочки примерный диаметр отверстий – 6 – 8 мм. Этого хватит, чтобы зола свободно ссыпалась вниз.

Удачи в конструировании печи и теплого гаража!

masterim.guru

Дровяная печь долгого горения в гараж

Одна из больших проблем для владельца гаража — это его отопление. Даже если вы делаете это в загородном доме и есть газ, то вешать батареи и делать систему водного отопления от котла на газу или дровах просто не  рентабельно, поскольку очень дорого выходит. Гораздо проще сделать печь. Да-да. Обычную печь на дровах.

Но у дровяной печи есть 3 основные недостатка:

  1. пожароопасно, особенно в гараже;
  2. большой расход дров;
  3. постоянное внимание.

А как бы хотелось загрузить печь один раз дровами и не подходить целый день!

Да, такая печь может быть сделана – при наличии простейших навыков строительных работ.

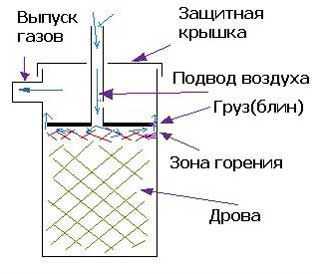

Схема дровяной печи длительного горения

Прежде чем бросаться в бой, разберем принцип такой печи.

Если к дровам добавить огонь и дать много воздуха, то дрова сгорят не просто быстро, а очень быстро. Если нагревать воду, как в системе центрального отопления, с этим еще можно смириться, то простая печь будет быстро отдавать тепло в воздух. Следовательно нужно ограничить подачу воздуха и превратить горение дров в их тление. Таки образом процесс сгорания дров растянется на долгое время (часы и сутки).

Вот схема простой, но достаточно эффективной дровяной печи длительного горения, которая по существу повторяет схему литовского котла Стропува. Эта печь пошла в народ с именем «Бубафоня» (якобы по фамилии человека, впервые выложившего в интернет схему печи).

Схема литовского котла Стропува

Изготовить такую печь не сложнее, чем обычную буржуйку. Но принцип горения и конструкция совершенно не стандартны. Горение происходит не снизу вверх, как в обычных печах, а начинается с верхних слоев и опускается вниз по мере того, как дрова прогорают.

Дрова в топке под блином зажигаются сверху через воздухоподводящую трубу. Газы при горении просачиваются через края блина и уходят в дымоход. По мере сгорания дров блин опускается вниз. Регулировать подачу воздуха можно заслонкой на конце воздухоподводящей трубы.

Ну а теперь можно приступать к созданию такой печи.

Необходимы материалы для печи:

Изготавливаем печь «Бубофоню»

Болгаркой срезаем сварочный шов на верхнем торце бочки, острые кромки выравниваем:

срезаем сварочный шов на верхнем торце бочки

В результате получаем такой цилиндр:



и такую крышку с готовой отбортовкой:

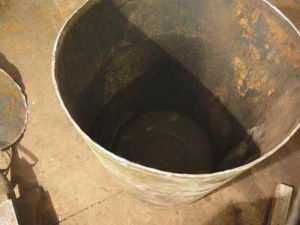

Края цилиндра с помощью молотка или кувалды подгибаем внутрь:

А буртик крышки – наоборот, наружу. Переворачиваем крышку и надеваем на цилиндр. Крышка будет надежно, не сползая, сидеть на месте.

Зубилом вырезаем в центре крышки отверстие для поддувной трубы (чтобы она свободно проходила в отверстие, достаточно сделать диаметр 102 мм).

Отверстие для пробки на крышке можем заварить наглухо

А лучше оставить: откручивая пробку и заглядывая внутрь, можно контролировать процесс горения.

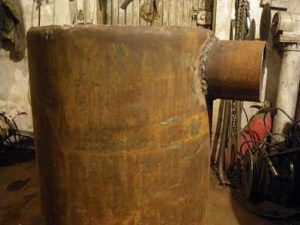

Далее в верхней части бочки отмечаем место для подсоединения куска дымоходной трубы: Вырезаем намеченное отверстие и привариваем сюда кусок дымоходной трубы (150 мм) длиной 20-25 см. Можем сразу установить внутри трубы перекрывающую заслонку.

Теперь корпус нашей печки готов:

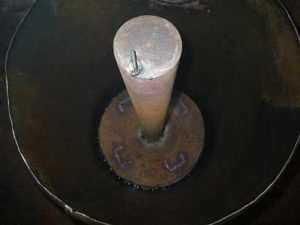

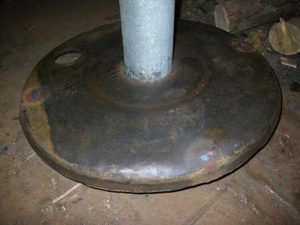

На очереди – воздухоподающее устройство. Края блина для большей жесткости отгибаем (чтобы блин не скручивало от жары). В центре блина вырезаем отверстие под поддувную трубу и привариваем ее. Если в качестве блина используется крышка от другой бочки, как на фото, то отверстие для пробки наглухо завариваем: газы при горении будут проходить  только по окружности блина.

С нижней стороны к блину привариваем швеллеры или – как на фото – уголки:

Воздухоподающее устройство тоже готово. Оно будет вставляться внутрь цилиндра. В верхней части поддувной трубы устанавливаем регулировочную заслонку с таким же диаметром, как у трубы. К внутренней стенке трубы вертикально  привариваем шпильку с резьбой, под эту шпильку на краю заслонки просверливаем отверстие с таким расчетом, чтобы насаженная на шпильку заслонка в точности закрыла трубу.

Насадив заслонку, гайкой-барашком затягиваем ее. Ослабляя гайку, сдвигая заслонку относительно края трубы и затягивая гайку обратно, можно будет регулировать поступление воздуха в топку.

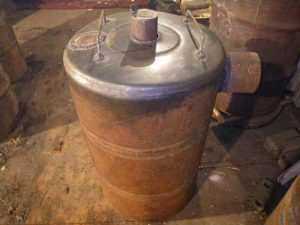

Сверху устанавливаем крышку, и теперь вся печка готова.

Осталось установить дымоходную трубу. Ее диаметр не должен быть меньше 150 мм, иначе продукты горения будут удаляться не полностью. Для хорошей тяги желательно иметь трубу длиной метров 5. Устанавливаем ее рядом с печью, желательно на ножках. Нижнюю часть трубы герметично завариваем.

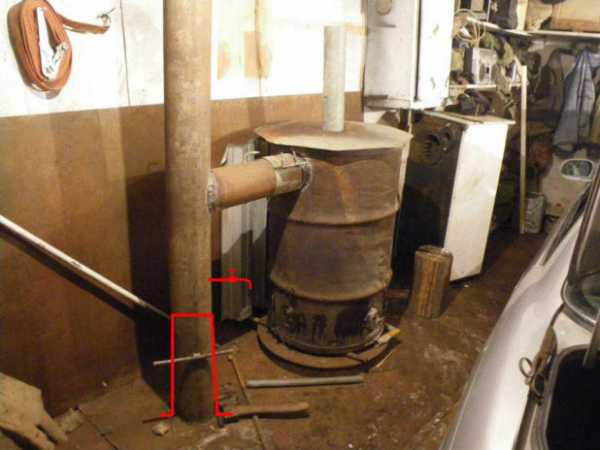

Печку подсоединяем встык к колену, приваренному к дымоходной трубе, и затягиваем хомутом,  подложив под него для герметичности стеклоткань. Для слива собирающегося в трубе конденсата под коленом трубы ввариваем шаровой кран (можно будет прутком прочищать засор).

Этот кран нужен обязательно, так как в случае замерзания конденсата возможен разрыв сварочного шва; кроме того, конденсат может потечь в печку, а через неплотности соединительного хомута – наружу.

И теперь уже можно топить Печь Бубафоня. Снимаем крышку, вытаскиваем воздухоподающее устройство. Закладываем дрова – не выше нижней кромки дымоотводного колена. Если дрова класть вертикально, то больше войдет. Поленья могут быть крупными, до 20 см в диаметре – сгорят без проблем.

Верхний слой формируем из мелко нарубленных щепок. Сверху кладем тряпку или бумагу, чуть поливаем керосином. Теперь накрываем дрова блином воздухоподающего устройства, сверху нанизываем крышку печки. Открыв поддувную заслонку, бросаем внутрь воздухоподающей трубы кусок зажженной тряпки или бумаги (от сильной тяги спички сразу гаснут).

Когда дрова с характерным треском разгорятся, поддувную заслонку полностью перекрываем. В таком режиме Бубафоня может работать сутками без всякого присмотра



И теперь уже можно топить Печь Бубафоня. Снимаем крышку, вытаскиваем воздухоподающее устройство. Закладываем дрова – не выше нижней кромки дымоотводного колена. Если дрова класть вертикально, то больше войдет. Поленья могут быть крупными, до 20 см в диаметре – сгорят без проблем.

Верхний слой формируем из мелко нарубленных щепок. Сверху кладем тряпку или бумагу, чуть поливаем керосином. Теперь накрываем дрова блином воздухоподающего устройства, сверху нанизываем крышку печки. Открыв поддувную заслонку, бросаем внутрь воздухоподающей трубы кусок зажженной тряпки или бумаги (от сильной тяги спички сразу гаснут).

Когда дрова с характерным треском разгорятся, поддувную заслонку полностью перекрываем. В таком режиме Бубафоня может работать сутками без всякого присмотра

Как видим, конструировать своими руками печи Бубафоня вполне возможно. Многочисленные народные умельцы делают их не только из бочек, но и из старых газовых баллонов, больших огнетушителей: главное, чтобы были прочные стальные стенки.

Теперь посмотрите такую печку на видео:

garage-yourself.ru

печка и буржуйка в гараж, как сделать своими руками, на дровах длительного горения, отопление

Печь для гаража решает главную проблему обогрева помещения

Климатические особенности не меняют того факта, что печь для гаража просто необходима. Правильно подобранный источник тепла снижает вероятность развития грибка, повреждения проводки и хранящихся в гараже вещей сыростью. Перед тем как ее купить и установить следует тщательно изучить потребность в тепловой энергии. Сэкономить на оплате коммунальных счетов и не стать жертвой пожара поможет соблюдение ряда практических советов.

Самодельная буржуйка в гараж

Для ответа на вопрос, какую буржуйку лучше выбрать, в первую очередь стоит обратить внимание на предполагаемые условия эксплуатации.

В умеренном климате предпочтение нужно отдать железной конструкции, характеризующейся высокой тепловой отдачей и небольшим весом. Если говорить о форме печи, то вне всякой конкуренции куб.

С одной стороны, самодельные отопители обеспечивают даже значительные площади теплом, а, с другой – требует обеспечить минимально необходимый размер камеры сгорания.

Вам может быть интересен материал об экономичных способах отопления гаража: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/otoplenie-garazha-samyj-ekonomnyj-sposob

Для того чтобы не пришлось жалеть о потраченных средствах, при изготовлении буржуйки необходимо уделить внимание перечисленным ниже нюансам:

  • Минимально необходимая толщина металлических стенок составляет 5 мм;
  • Диаметр металлической трубы составляет 300 мм и больше;
  • Устройство дымохода производится сбоку или сверху в зависимости от типа конструкции;
  • Минимально необходимый угол наклона дымохода колеблется от 30 до 40 градусов;
  • Для вывода отработанных газов применяется труба, диаметр которой не менее 120 мм;
  • Ширина основания дымохода отопительной системы составляет 5 мм, иначе стенки не позволяет эффективно генерировать тепловую энергию;
  • Гаражной буржуйке требуется установка зоны для концентрации золы, собираться которая будет прямо под топкой;
  • Рекомендованный размер прорезей для небольшой топки колеблется от 10 до 15 мм.

Функционирование большой и малой буржуйке построено на классическом физическом принципе. Чем больше площадь соприкосновения с кислородом, тем активнее вырабатывается тепло. Не прогадать с покупкой поможет обязательный замер площади, где планируется установить печь.

Бюджетная печь для гаража на дровах

Устройство подобного рода относится к агрегатам длительного горения. При их использовании не требуется регулярно подкладывать источник тепла. С технической и практической точки зрения, печь для гаража на дровах позволяет в меньшей степени думать о снабжении «жерла» «пищей» благодаря наличию специальной заслонки.

В зависимости от того, необходимо увеличить или уменьшить объем генерируемого тепла, человек открывает или закрывает ее соответственно.

Еще одним преимуществом такой печки является просторная топка. Она позволяет сразу загрузить необходимое количество дров.

Если говорить о других привлекательных аспектах конструкций подобного рода, то строители выделяют перечисленные ниже возможности:

  • Минимальный объем печи составляет 200 литров – этого вполне хватит для полноценного обогрева даже просторного гаража в лютый холод;
  • Верхняя часть конструкции срезается для формирования вытяжки – рекомендуется на этапе составления чертежа тщательно выверить все размеры;
  • Минимально необходимый диаметр дымохода составляет не менее 155 мм;
  • Для изготовления груза используется листовой металл;
  • Печка обеспечивает продолжительное тление дров, что гарантирует выработку тепла на протяжении не менее 12 часов.

Одной из популярных печей, которые просты в изготовлении, является печь Бубафоня. О том, как она устроена и как работает, читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/pech-bubafonya

Система отопления на дровах позволяет в меньшей степени следить за количеством топлива в баке. Печи длительного горения во многом зависят от диаметра дымохода. Чем он больше, тем быстрее эффективнее работа буржуек.

Долговечная печка для гаража на отработанном масле

Выбрать в качестве источника тепла дрова не всегда возможно. В некоторых регионах себестоимость их доставки превышает все мыслимые пределы.

В этом случае рекомендуется сделать выбор в пользу другого топлива – отработанного масла. С одной стороны, возвести своими руками конструкцию достаточно сложно, а, с другой – все затраты быстро окупаются.

Начинается все с выбора котла, где происходит непосредственное сгорание и секции, где пары смешиваются с кислородом.

Любое масло, которые осталось после отработки, не обязательно утилизировать. Оно может послужить отличным топливом для печки. О том, как её смастерить, читайте в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/pech-na-otrabotannom-masle.

Вне зависимости от того, на каком масле работает агрегат, состоит он из перечисленных ниже элементов:

  • Дымоход;
  • Температурная секция;
  • Камера дожига;
  • Масляная камера – сюда производится загрузка топлива.

Рекомендуется установить котел, функционирующий на отработанном жидком топливе у торцевой стены, вблизи входной группы. Таким образом, обеспечивается равномерное распределение тепловой энергии. В том случае, когда в регионе отмечаются значительные перепады температуры, следует увеличить диаметр выходной трубы. Если говорить о допустимых видах используемого масла, то устройство отопительного прибора позволяет взять жидкость без каких-либо ограничений.

Советы новичкам: как сделать печку из кирпича

В суровом климате целесообразно технически правильно поставить отопительную систему на базе более стойкого материала – кирпича. Несмотря на кажущуюся сложность проекта, его справедливо относятся к эконом-вариантам. Во-первых, кирпич обеспечивает максимальную тепловую изоляцию. Во-вторых, экономная печка из железа и кирпича в меньшей степени оказывает негативное воздействие на семейный бюджет.

Если говорить о площади конструкции, то речь идет о 2х2,5 или 2х3 кирпича. Вне зависимости от запланированного размера, каждый ряд делаем на основе кирпич с огнеупорными характеристиками.

Помимо этого, внимание надлежит уделить следующим деталям:

  • Для создания печи для дачи или гаража обязательно добавить в раствор шамотный порошок;
  • Аналогичный составной элемент должен быть в структуре кирпича;
  • Экономичная железная раковина для сбора отработанного вещества располагается в специальной нише;
  • Для того чтобы бензиновая или дизельная топочная камера генерировала больше тепла, кирпичная кладка обязательно должна включать на 2-4 ряда шамотный кирпич;
  • Средняя высота печной конструкции составляет 9-10 кирпичей;
  • Дымоход включает «гильзу» и несколько дисков-фильтров, цель задача которых заключается в минимизации экологически не безопасных выбросов.

Кирпичные отопительные приборы для дачи и гаража возвести может только человек, имеющий достаточный опыт. Цена ошибки велика, например, речь может идти о возгорании, повышенном расходе топлива или о не достаточной выработке тепла. Вне зависимости от степени сложности проекта, конструкция печек вначале прорабатываются на чертежном столе.

Жидкотопливная печка в гараж своими руками

Случается так, что под рукой есть только бензин или дизель. В этом случае необходимо использовать точный расчет и подручные материалы. Для начала нужно сварить каркас. Чем большую площадь планируется отапливаться, тем больший литраж бочки-топки нужно взять за основу. К примеру, 3-литровой конструкции вполне хватит для поддержания комфортной температуры в пределах 15 метров квадратных.

Можно даже соорудить буржуйку, которая питается отработкой. Эта печь очень проста и относиться к капельному типу.

Если нет желания возиться с проектом и последующей установкой, то в торговой сети можно приобрести готовый вариант.

К примеру, модель «Атомка», работающая помимо жидкого топлива на угле, и «Емеля». Последняя разновидность готова с аппетитом поглощать еще газ.

Вне зависимости от имеющихся предпочтений, строители со стажем призывают не забывать о перечисленных ниже деталях:

  • Повысить КПД печи поможет предварительная обработка основания теплоизоляционным материалов;
  • Мини-котельная на жидком горючем для сравнительно небольших помещений имеет минимально рекомендованную толщину стенок основание в пределах 10-14 мм;
  • Если в семье есть дети, то по соображениям пожарной безопасности запрещено использовать отопительные приборы на жидком топливе.

Жидкие виды топлива оправданы в тех случаях, когда погода за окном характеризуется суровым нравом. С одной стороны, металлическая «оболочка» в равной степени быстро обогреет большую и маленькую площадь, а, с другой – в обязательном порядке проводится тщательный расчет всех параметров.

Газовая печка своими руками

Наличие расположенного неподалеку источника голубого топлива позволяет не задумываться над тем, какую систему отопления выбрать. В отличие от отопления «капельницей» (печь капельного типа) и дровяной, требующей немало места в сарае для хранения топлива, компактный газовый котел напрямую подключается к источнику горючего. Для этого необходимо получить согласование в местной газовой компании.

Делается это по соображениям не только юридического характера, но и здравого смысла. Только опытный человек может выполнить подключение газовой печи согласно действующим нормативам.

Надежность системы и долговечность эксплуатации обеспечат следующие параметры:

  • Оснащение печи вентилятором позволит увеличить объем генерируемого тепла;
  • Толщина используемого металла находится на отметке в 15-25 мм;
  • Форма топки подбирается с учетом характеристик отапливаемой территории, к примеру, классическая пирамида оправдана в том случае, когда печь ставится в гараже с высоким потолком;
  • Самые дорогие модели имеют дополнительное утепление из железа;
  • Удаление отработанного топлива осуществляется при помощи сборных-колодцев, отправляющих шлаки в канализацию;
  • В том случае, когда необходим максимальный уровень выработки тепла, для строительства печи используется материал с пометкой «супер» огнеупорный.

Самодельные печи для гаража на дровах (видео)

Строительство или покупка печи для гаража – взвешенный шаг, от которого зависит счет за коммунальные услуги и комфортная температура. На первоначальном этапе измеряются параметры гаража, условия эксплуатации, погодные характеристики, уровень влажности и близости потенциального вида топлива. На основании собранных данных выполняется чертеж топочной камеры и формируется дымоход. На этапе строительства печи нужно держать составленный план перед глазами.

Оцените статью: Поделитесь с друзьями!

homeli.ru

Самодельная дровяная печь для гаража своими руками

Конструкция классического гаража не предусматривает системы отопления. Между тем автомобиль может сломаться в любое время года, и не всегда есть возможность отбуксировать его на СТО. А ремонт своими силами в неотапливаемом помещении – удовольствие ниже среднего.

1

 Классификация печей – основные параметры

Ассортимент отопительных приборов, выставленных на прилавках магазинов, впечатляет. Можно подобрать печь для гаража, работающую на дровах, отработанном масле, газе, бензине и т. п. Проблема в цене – хорошее оборудование стоит дорого, а, которое по карману – даром не нужно. Неудивительно, что в гаражах встречаются печи разнообразных конструкций.

Самодельные отопительные приборы для гаражей классифицируются по следующим признакам:

  • Вид топлива. Печь работает на твердом топливе (дерево и уголь) или на отработанном масле. Первый вариант наиболее доступный и популярный, второй востребован в автотранспортных хозяйствах и на СТО – там его использование экономически выгодно.
  • Материал, из которого изготовлена печь. Кирпич или металл. Впрочем, металлические изделия более популярны, т. к. кирпичные печи медленнее нагреваются, сложнее в изготовление и занимают больше места (для гаражей – важный параметр).
  • Интенсивность горения. Печь работает в двух режимах – интенсивном (режим "буржуйки") или газогенераторном (длительное горение).

Особых пояснений требует только последний пункт. Не так давно в гаражах устанавливали печи из толстостенных металлических бочек, известных как "буржуйки". Их конструкция не отличалась сложностью – в бочке вырезали дверцу, в верхнюю плоскость врезали дымоход, а саму ее водружали на металлические ножки.

Изготовление такой печи не отличается сложностью и высокой ценой, но на этом ее положительные качества заканчиваются. Греет такой отопительный прибор, только пока горит огонь, после чего в считаные минуты остывает, срок эксплуатации тоже не слишком длинный (при постоянном использовании редко превышает 5 лет).

Но сегодня доступность материалов и инструментов, позволяет мастерам разрабатывать, создавать или копировать изделия признанных производителей.

2

Отопительный прибор в гараже – каким он должен быть

Сразу оговоримся, что для сборки эффективного отопительного прибора придется овладеть искусством сварки или найти сварщика, который воплотит ваш замысел в металле. После чего задумаемся о качествах, которыми должна обладать наша печь. Как правило, для печи, которая используется в гараже, важны следующие параметры:

  • Экономичность как на стадии изготовлении, так и в процесс эксплуатации.
  • Скорость нагрева. Ждать несколько часов, чтобы в гараже стало тепло, как правило, нет ни времени, ни желания.
  • Длительность горения. Мало приятного каждые 15 – 20 отвлекаться от работы и подкидывать дрова в печку.

По большому счету все эти требования были воплощены канадским изобретателем Эриком Дарнеллом в его печи Булерьян.



Правда, для гаража его конструкция излишне сложная. Ограничимся лишь использованием одного из принципов – регулируемая подача воздуха в камеру сгорания. От этого зависит интенсивность горения: чем больше кислорода, тем ярче пламя, и наоборот, без воздуха огонь не горит.

А вот конструкция самой печи будет значительно отличаться. Мы используем принцип верхнего горения. Он предполагает, что разгоревшиеся пламя распространяется сверху вниз, выжигая слои верхние слои топлива. Несмотря на непривычную схему, процесс эффективен – тепло распространяется сразу после растопки печи.

3

Долгоиграющая печь на дровах – чертежи и сборка

Итак, печь, которую мы сделаем, будет выглядеть как металлический цилиндр со срезанной верхней частью и сохранившимся дном.

Основная хитрость в подвижном механизме, получившем наименование "груз", но у него есть и вторая задача – он подает к топливу воздух. Выглядит он, как сквозной металлический блин (диаметр меньше диаметра печи), к которому приварена труба. Получается, что по мере горения топлива "груз" опускается, приминая верхние слои, а через трубу подается воздух, чтобы огонь не "задохнулся". Для того чтобы пламя распространялось по всему диаметру печи, к нижней части диска приваривают уголки или швеллеры – они выполняют роль воздуховодов. В защитной крышке прорезается отверстие, через которое выходит труба груза, а вывод для дымохода делается в верхней части стенки.

Недостаток такого отопительного прибора – это удаление сгоревшего топлива. Для этого приходится переворачивать корпус и выгребать из него золу. Однако этот недостаток перекрывается достоинствами. Конструкция печи не отличается сложностью, и ее можно сделать своими руками буквально за несколько часов. Правда, нам понадобятся следующие материалы:

  • Корпус для печи. Для этих целей используют толстостенные бочки, пропановые баллоны, обрезки труб (диаметр от 30 до 60 см).
  • Труба диаметром 85–100 мм, по ней будет подаваться воздух к верхним слоям топлива. Длина зависит от высоты корпуса печи.
  • Труба для дымохода – рекомендуемый диаметр 120 мм.
  • Лист металла толщиной не менее 4 мм, это заготовка для диска – груза.
  • Полоса металла (ширина 3 см) – будущий бортик для крышки, обеспечивающий ее устойчивость.
  • Уголки или швеллера (ширина полки 5 см, толщина 5 мм).
  • Металлические ручки – 4 шт (две на крышку, две на корпус печки).

После того как материалы собраны, приступаем к их сборке. В нашем случае корпусом будущей печки послужит газовый баллон, а работа начнется с того, что мы отрежем у него верхнюю часть. Это будущая крышка печи. Следующий шаг – отрезаем вентиль таким образом, чтобы в образовавшееся отверстие проходила труба – воздуховод. После чего обрабатываем края напильником и привариваем к крышке металлический бортик, его края, выступающие на 1,5–2 см, не позволят ей свалиться с корпуса печи.

Следующий этап, пожалуй, самый сложный – изготовление подвижной части печи. Для этого из металлического листа вырезаем круг диаметром на пару сантиметров меньше диаметра печи. В диске вырезаем сквозное отверстие и привариваем к нему трубу – воздуховод. После чего к нижней стороне этого блина навариваем уголки.

Завершив работу над подвижным механизмом печи, возвращаемся к ее корпусу – устанавливаем патрубок для дымовой трубы. Отмеряем от верхнего края печи 5 см и прорезаем в корпусе отверстие диаметром 120 мм, после чего навариваем на него обрезок  трубы (120 мм). Завершается работа над печкой установкой металлических ручек на корпус и крышку печи.

4

Альтернативные виды топлива – вторая жизнь отработки

Печи, работающие на угле, дереве или его отходах, привычны и не вызывают удивления. Однако не всегда такой способ обогреть гараж будет экономичным. Дрова стоят денег, а ведь их нужно доставить до гаража, в котором, кстати, не всегда есть свободное место. Альтернативный вид топлива – отработанное масло.

Такие отопительные приборы считаются относительно надежными, с точки зрения пожарной безопасности. Дело в том, что несмотря на название, горит не сама отработка, а ее пары. Впрочем, безопасность складывается из множества факторов: конструкция печи, ее расположение, дымохода и т. п.

Принцип действия такой печи не отличается сложностью. Такой отопительный прибор состоит из резервуара с маслом и камеры сгорания. В роли последней выступает вертикальная дырчатая труба, установленная над емкостью с маслом. Работает такая система следующем образом: испарения горящего масла перемешиваются в дырчатой трубе с воздухом, где и происходит процесс горения. Визуально это выглядит следующим образом:

Этот принцип лежит в основе большинства самодельных печей, работающих на отработке. Правда, открытые камеры сгорания в гаражах используют нечасто. Как правило, такую конструкцию прячут в цилиндрическую емкость – отработанный газовый баллон или металлическую бочку.

5

Печь на жидком топливе – нюансы изготовления

Старые газовые баллоны нередко используются народными умельцами для изготовления мангалов, барбекю, печей. Причем в последнем случае из них делают не только классические дровяные отопители, но и работающие на отработанном масле. Несмотря на непривычное топливо, сделать такую печь не так уж и сложно, если, конечно, вы умеете работать со сварочным аппаратом и слесарным инструментом.

Чертежи, приведенные ниже, иллюстрируют схемы работу такой печи:

Это тот же простейший агрегат, состоящий из резервуара с маслом и трубы – камеры сгорания, спрятанный в металлический корпус. Такое решение сделало печь более безопасной: нет открытого пламени, и это позволило увеличить КПД – нагревшиеся стенки баллона дольше сохраняют тепло.

Начинается изготовление такой печи с подготовки необходимых материалов. Кроме баллона нам потребуются:

  • Патрубок для дымохода (диаметр 120 мм, толщина стенок 3–5 мм).
  • Трубы для горелки (диаметр 5–7 см).
  • Металлические уголки.

С баллона болгаркой срезаем верхнюю часть. В дальнейшем она послужит в качестве крышки для емкости с маслом.

К получившемуся корпусу-цилиндру привариваем металлические ножки – так будет удобнее работать с заготовкой, а потом и пользоваться печкой. В верхней части баллона прорезаем отверстие для будущего дымохода (рекомендуемый диаметр – 120 мм), после чего привариваем к нему начальный патрубок. В нижней части вырезаем еще одно отверстие – под дверцу, которая позволит контролировать целостность чаши с топливом и регулировать подачу воздуха.

Закончив работу с корпусом, переходим к внутренним деталям. Основной узел – это горелка, представляющая собой металлическую чашу, сделанную из обрезка трубы. Размеры этой емкости не должны превышать внутреннюю площадь дна баллона, т. к. мы ее установим именно там. Отличительная особенность – крышка с двумя отверстиями, одно по центру (диметр 100–110 мм) и второе, смещенное к краю горелки (диаметр 50–70 мм). Второе отверстие служит для подачи топлива – оно должно выходить к дверце печи.

К крышке горелки привариваем трубу диаметром 100–110 мм, ее длина зависит от высоты корпуса печи. Верхний конец этой трубы глушится металлической заготовкой в виде диска (его диаметр соответствует внутреннему диаметру корпуса печи). В руках у нас окажется своеобразная штанга, в грифе которой (трубе соединяющей "диски") мы просверлим сантиметровые отверстия. Рекомендуемое количество – 5 рядов по 7 штук в каждом (начинаются на высоте 40 см от резервуара с топливом).

Получившуюся конструкцию – штангу, опускаем внутрь баллона и привариваем верхний диск к обрезанным краям баллона – это заключительный этап. Агрегат тестируем на улице, после чего, убедившись в его функциональности, устанавливаем в гараже.

obustroen.ru

Печка (буржуйка) для гаража своими руками

Здесь вы узнаете:

Для некоторых мужчин гараж является вторым домом – они проводят здесь много времени, возясь с машиной и занимаясь иными задачами. А для других это способ заработать денег на ремонте автомобилей. В любом случае, рабочее место должно быть удобным и теплым. Хуже всего обстоят дела с отоплением – здесь нужная какая-нибудь простая и эффективная печка для гаража, эксплуатация которой не приведет к большим расходам.

В этом обзоре мы рассмотрим:

  • Минусы использования электроотопления;
  • Доступные виды топлива;
  • Схемы самодельных печек для гаража.

Вооружившись инструментами и сварочным аппаратом, вы сможете сделать отличную печь для гаража.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

  • Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
  • Большой выбор моделей – от тепловых пушек до конвекторов;
  • Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

  • Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
  • Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
  • Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

  • Дизельное топливо;
  • Самые обычные дрова;
  • Каменный уголь;
  • Бензин;
  • Отработку.

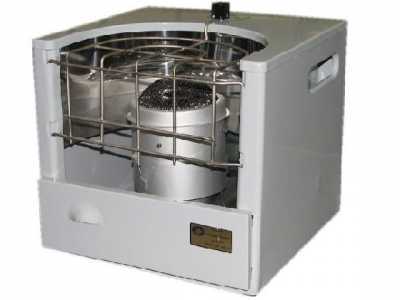

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

  • Металлическая бочка или отрезок трубы диаметром 300-400 мм;
  • Толстая металлическая проволока;
  • Паяльная лампа;
  • Крупные речные камни;
  • Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

  • Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
  • Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
  • Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
  • Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

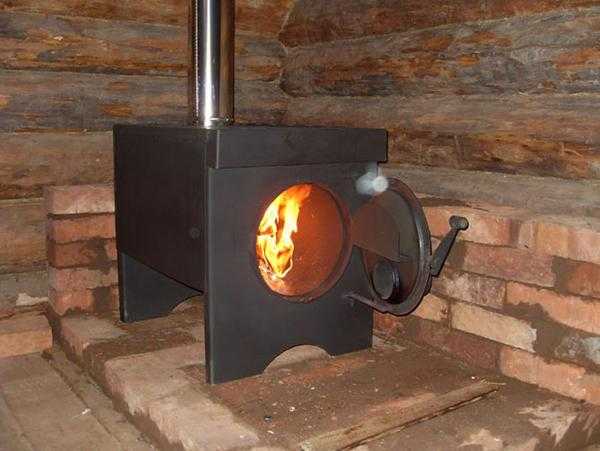

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность.

Печка из кирпича

Для создания печи из кирпича нужно обладать определенными навыками.

Буржуйка в гараж хороша тем, что эта печка отличается предельной простотой. Несколько кусков металла, немного возни со сварочным аппаратом и дверками, кусок металлической трубы – и отопительный агрегат готов. Буржуйка не самая экономная, зато простая в эксплуатации – нужно лишь вовремя подкидывать дрова. Аналогичным образом строится кирпичная печь для гаража, но у нее есть несколько недостатков:

  • Для хорошей печки нужен огнеупорный кирпич;
  • Печка для гаража получается уж слишком громоздкой.

Тем не менее, вы всегда можете соорудить ее по подобию буржуйки, только вместо металлических стенок здесь используется обыкновенный кирпич.

Металлическую печь всегда можно перевернуть, очистить или перенести в другое место. Печь из кирпича в гараж так просто не почистишь, да и в соседний угол не перенесешь – это модель для стационарного использования.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

  • Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
  • Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
  • Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
  • Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
  • В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем. Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

  • Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
  • Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
  • Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся. Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров.

Изготавливая печь для гаража своими руками и подбирая подходящий чертеж, следует уделить внимание выбору топлива и отталкиваться уже от этого. Если у вас много отработки, выбор очевиден – выбираем самую последнюю печку из нашего обзора. При наличии большого количества дров (в том числе и бесплатных) можно уделить внимание альтернативным проектам. И помните, что размеры печей на чертежах могут варьироваться в самых широких пределах.

remont-system.ru

Дровяная печь для гаража длительного горения

Если у вас есть гараж, то вы, должно быть, задумывались о том, чтобы сделать его внутреннее пространство более теплым в зимнее время, чтобы иметь возможность заниматься ремонтом автомобиля. Этот вопрос особенно актуален для жителей России. Такое устройство должно требовать минимальное количество топлива и отличаться эффективностью. Некоторые конструкции неудобны тем, что требуют постоянного контроля или ухода, а также имеют довольно низкий коэффициент полезного действия. Все это сопровождается дополнительными сложностями.

Лучшим решением проблемы станет печь для гаража. Этот агрегат нельзя назвать сложным, поэтому выполнить его можно самостоятельно. Прибор будет отличаться длительностью горения. В последнее время довольно популярны стали печи и котлы на твердом топливе, ведь процесс их горения затягивается надолго. Это указывает на то, что тепло будет выделяться почти постоянно.

Такое оборудование может работать на разном твердом топливе, а именно:

  • дровах;
  • угле;
  • пеллетах;
  • древесных отходах;
  • опилках.

Если сделать печь самостоятельно, то для отопления гаража не потребуется больших расходов. Печь для гаража имеет множество преимуществ. Она не требует постоянной закладки топлива, процесс практически автоматизирован, кроме того, фактическое горение в топке заменено тлением. Одна закладка топлива способна обеспечить длительную работу от 5 до 20 часов. На столь длинных промежутках времени автоматизация не требуется.

Такие печи для гаража длительного горения можно переделать для работы на прессованной щепе и опилках. Область использования подобных приборов довольно широка. Их можно применять даже в загородном доме, оснастив водяным контуром. Прибор будет совмещать два вида отопления — водяной и обычный печной.

Некоторые наблюдения

Если проводить сравнение такой печи с котлом, то можно отметить, что первый прибор будет обеспечивать равномерное распределение тепла по комнатам и станет гарантировать эффективное отопление за счет нагрева корпуса. Недостатком печи может выступить то, что прекращение процесса горения сопровождается остыванием радиаторов. Но сама печь в течение длительного времени будет излучать тепло, поэтому она совместно с водяным контуром более предпочтительна для отопления, чем твердотопливный котел.

Если же проводить сравнение обычной печи с той, что имеет водяной контур, последняя обладает змеевиком. Иногда он устанавливается в топку, однако этот вариант нельзя назвать самым безопасным для организации отопления. Иногда теплоноситель закипает, что провоцирует разрушение змеевика. Разумным решением станет монтаж этой части прибора в колпаке дымохода.

Такой вариант подходит для эффективного отопления, так как коэффициент полезного действия повышается. Организацию отопления лучше осуществлять в момент проектирования гаража. Так вы сможете создать модель печи, конструктивные особенности которой будут соответствовать планировке и площади помещения.

Подготовка материалов и инструментов

Прежде чем начинать изготавливать печь для гаража, вы должны подготовиться. Для начала нужно подобрать место, где будут осуществляться работы, ведь они сопровождаются образованием грязи. Можно работать в мастерской или во дворе под навесом. Рядом должны быть источники электроэнергии, если вы планируете применять электросварку. Вам понадобится 200-литровая бочка, но ее объем и размер нельзя назвать принципиальными. В основу может лечь даже небольшой газовый баллон. В этом случае лучше использовать емкость на 27 литров. Если снизить этот показатель, то печь получится маломощной, и ее не хватит для обогрева даже небольшого помещения.

Печь для гаража невозможно будет изготовить без следующих материалов:

  • стальной трубы;
  • металлического швеллера;
  • красного кирпича;
  • листовой стали;
  • отражателя;
  • материалов для раствора.

Некоторые инструменты

Для работы по металлу вам понадобится ножовка. Позаботьтесь о наличии:

  • киянки;
  • топора;
  • молотка.

Вам понадобятся еще и измерительные приспособления, а также строительный уровень, отвес и рулетка. Если планируется дополнить печь кладкой, следует приобрести или найти красный кирпич. Он понадобится в количестве около 50 штук. Отражатель не является обязательной составляющей. К сварочному агрегату подготовьте электроды. Заменить раствор из цемента и песка можно готовой строительной смесью.

Методика сборки

Если вы хотите изготовить печь для гаража из баллона, то на первом этапе должны подготовить корпус. С бочки или баллона срезается верхняя часть. При этом можно воспользоваться болгаркой или автогеном. Подойдет и любой другой резак. Эти работы должны осуществляться максимально точно, ведь дно понадобится в дальнейшем.

Если в наличии не нашлось ни бочки, ни газового баллона, можно выполнить печь из небольшого отрезка трубы, однако она должна иметь внушительный диаметр. К этой части приваривается дно. Для его изготовления вырезается окружность из куска листовой стали.

Работа с металлом

Чертежи печей для гаража, которые вы сможете найти в статье, должны помочь вам в проведении работ. Схему вы можете составить и самостоятельно. На следующем этапе из листа стали необходимо вырезать окружность, диаметр которой будет несколько меньше, чем внутренний диаметр трубы, бочки или баллона. В этой же окружности вырезается еще один круг для установки трубы. Лучше, если ее диаметр составит 10 см. Отрезок маленькой трубы приваривается к вырезанному стальному блину. К нижней части дна следует приварить отрезки швеллера, подготовленные заранее. Их необходимо вымерять таким образом, чтобы они проходили внутрь бочки. Они будут придавливать топливо по мере его прогорания, когда блин будет опускаться вниз.

Длина трубы, которая приваривается к блину, должна быть больше высоты основного элемента на 20 см. Теперь можно приступать к сооружению крышки будущей печи. На этом этапе пригодится отрезанная часть от бочки. В противном случае вы должны будете вырезать заготовку из металлического листа. В крышке вырезаются отверстия под маленькую трубу.

В бочке, которая легла в основу печи для гаража на дровах, своими руками необходимо вырезать люк для закладки дров, после в это место приваривается дверца. Ее вы можете приобрести или изготовить самостоятельно. К дверце нужно приварить ручку. Ниже устанавливается еще одна дверца с меньшими размерами, которая будет необходима для удаления углей и золы.

Работа над фундаментом

Рассматривая чертежи печей для гаража, вы обязательно поймете, что в таких конструкциях присутствует фундамент. Он должен быть капитальным, ведь в процессе работы прибора металл будет нагреваться. Конструкция не имеет большой массы даже с учетом обкладки кирпичом. Однако осуществлять установку дровяной печи для гаража на неогнеупорное или непрочное основание нельзя. Фундамент будет представлять собой плиту. Заглублять ее нет необходимости, ведь вес печи маленький. Выложить плиту можно даже в один кирпич, покрыв поверхность раствором.

Дымоход печи

Печь для гаража на дровах, как и любая другая, имеет дымоход, с помощью которого прибор будет избавляться от продуктов сгорания. Для этого используется металлическая труба, диаметр которой составляет 15 см. Увеличивать этот параметр не стоит. Труба приваривается сверху или сбоку.

Прямая часть дымохода должна иметь длину больше, чем диаметр корпуса. Изгибать дымоход хоть и можно, но гнуть трубы больше 45˚ не стоит. Это относится и к использованию множества разных отрезков. Дымоход должен иметь как можно меньше колен до выхода из помещения.

Печь на отработке

Печь для гаража на отработке тоже можно выполнить из баллона, который предварительно очищается от содержимого. К корпусу можно подключить теплообменник с воздушным завихрителем и вентилятором. В качестве емкости для масла можно использовать баллон из-под фреона. Объем корпуса должен составить около 50 л, тогда как толщина стенок равна 5 мм. Внутреннее сечение равно 100 мм.

Между двумя камерами должна быть перегородка. Для этого используется 4 мм лист металла. Из резервуара для масла будет происходить испарение, за основу можно взять тормозной диск. По трубе масло будет поступать в испаритель. Часть трубопровода должна располагаться выше шарового крана, для удобства установки элемент можно сделать гибким. Подачу топлива вы сможете прекращать с помощью шарового крана.

Для завихрителя следует использовать два металлических уголка, которые свариваются между собой. Такие печи для отопления гаража подходят как нельзя лучше. Это особенно верно, если у вас в избытке имеется отработанное масло. Для того чтобы нагретый воздух циркулировал по помещению, следует установить теплообменник. В качестве него выступает 100 мм труба, которая располагается внутри корпуса, между дымоотводящей трубой и горелкой.

Для удержания пламени следует приварить металлическую площадку, которая будет располагаться в верхней части теплообменника. Заготовка вырезается из 4 мм листа стали. Канальный вентилятор позволит обеспечить принудительную подачу воздуха. Ее можно сделать автоматической с помощью термоклея. Самодельная печь для гаража будет иметь завихритель. Он необходим для того, чтобы тепло лучше сохранялось. Этот элемент помещается внутрь трубы. Конструкция будет представлять собой 2 сваренных стальных уголка, полки которых нарезаются и разворачиваются в виде лопастей.

Какую печь сделать газовой

Природный газ сгорает очень быстро, а тепла при этом выделяется много. Сразу воспринять и передать в помещение такой его поток кирпичная кладка будет не способна, ведь прибор такого типа имеет мгновенное действие. Кирпичная печь выступает теплоаккумулятором. Под газификацию годятся металлические печи, ведь коэффициент их полезного действия на газе повышается.

Если же вы хотите газифицировать старую печь, то кирпичная конструкция должна удовлетворять некоторым условиям. Например, она не должна иметь большой топочной части и массивной кладки, поэтому русская печь сразу отпадает. Кроме того, прибор должен быть выполнен по канальной схеме, иметь развитую систему дымооборотов, как шведские или голландские устройства.

Изготовление газовой печи

Газовая печь для гаража будет состоять из следующих элементов:

  • защитного корпуса термостата;
  • герметичной камеры;
  • дымохода.

Корпус будет защищать содержимое. Прекратить поставку газа можно будет с помощью предохранителя, что может стать актуальным при затухании. У системы, функционирующей на дровах, такой возможности нет. За термические свойства будет отвечать термостат. От целостности камеры будет зависеть безопасность людей.

Перед строительством печи вы должны будете возвести фундамент. Его строительство начинается с котлована. Его дно располагается ниже линии промерзания грунта. Внизу ширина должна быть несколько больше, чем основная выемка. Этот подход позволит исключить хлопоты при подвижках грунта. Дно засыпается песком, который поливается водой и хорошо уплотняется. Следующим слоем станет бой кирпича и камень. Толщина слоя составляет 20 см. Как только вы засыпали щебень, можно установить опалубку, арматурный каркас и осуществлять заливку.

В основе может лежать кирпич и газовая горелка. Вам понадобится:

  • лист оцинкованной стали;
  • песок;
  • глина;
  • дымоходная труба;
  • горелка;
  • минеральная вата для изоляции;
  • декоративные накладки;
  • лист жаропрочный стали;
  • автоматический блок управления для горелки.

Перед началом работ необходимо установить защитную стенку, которая исключит возгорание в бане. Для этого можно использовать кирпич, нарезанный пополам. Его укладывают на песчано-глиняный раствор. Для кладки основания кирпич погружается в холодную воду на несколько секунд, после этого его можно укладывать на раствор. В качестве слоя гидроизоляции выступает битумное основание.

Ряды выкладываются в шахматном порядке. В третьем ряду следует установить дверцу поддувала. Ее крепят к основанию стальными полосками. В четвертом ряду выполняется колодец для колосниковой решетки. В кирпичах необходимо будет вырезать отверстия, чтобы обеспечить место для температурного расширения металла.

В шестом ряду необходимо зафиксировать дверцу для поддувала. В седьмом ряду будет установлена колосниковая решетка. Следующий ряд — монтаж перегородки для дымоходной трубы. Швеллеры для бака врезаются в четырнадцатый ряд. Для этого выполняется углубление, куда после будет вставляться бак.

Для распределительной стены с 15-го ряда кирпичи выкладываются в половину. С 15-го по 18-й ряды материал выкладывается на уменьшение. 19-й ряд станет местом, куда предстоит установить дверцу для выпуска паров.

В 20-м и 21-м рядах вы должны будете уложить полосы для емкости, которые выкладывают кирпичом. Печная труба начинает формироваться с 23-го ряда. Ее размер подбирается с учетом помещения. Со стороны улицы эту часть печи необходимо изолировать минеральной ватой. Над коньком крыши труба должна возвышаться на 1 м.

Заключение

Печь для гаража на дровах можно изготовить из кирпича, листового металла, бочки или газового баллона. Вы можете воспользоваться материалами, которые окажутся у вас под рукой. Например, за неимением бочки вы можете воспользоваться кирпичом, который остался от строительства основного дома. Если у вас нет средств на приобретение готовой конструкции, изготовленной в условиях завода, вы с легкостью можете выполнить печь для гаража длительного горения, которая не требует постоянного контроля со стороны человека.

h-sw-h.com
