Печь на дровах пиролизная – чертежи, схема, пошаговая инструкция и прочее+ видео

Пиролизная печь своими руками.Порядок сборки и процесс пиролиза

Пиролизная печь определенно требует освоение объемной информации, если у вас появилась идея создания пиролизной печи собственными руками. И первым номером списка знаний будет значиться – понимание процесса пиролиза. Популярным стало использование твёрдо-топливных газо-генерирующих котлов в частных хозяйствах. Однако, покупателям предлагают лишь выкладки эффективности и достоинства установок. Следует знать, что термическое разложение древесины, есть практически во всех случаях её сгорания.

Процесс пиролиза

Печи для эффективного сжигания продуктов разложения органического топлива могут отличаться друг от друга конструктивно и материалами изготовления. В первую очередь, отличают конструкции, использующие принцип верхнего и нижнего горения. Устройства, имеющее камеры дожига снизу, однозначно требуют дополнительного насосного оборудования. Тогда как некоторые производители, предлагают аппараты, работающие с помощью естественной тяги. Обычно, их называют печами медленного горения.

Поджиг выработанных при разложении органики летучих соединений, происходит посредством языков пламени основной камеры сгорания и возможен режим тления. Также существует неординарные частные решения в виде конструкций из кирпича. Тяжело говорить о рациональности и энергоэффективности подобных разработок, ввиду отсутствия точных и объективных замеров. В остальных случаях, чаще всего используются легированная конструкционная сталь, разных толщин.

Какая должна быть печь

Итак, для себя можно определить, пиролизным, может называться агрегат, в котором процессы разложение древесины и сгорания их продуктов максимально разделены физически. При этом синтез газа проходит в условиях определённой температуры и пониженного содержания кислорода.

1. Сперва, нам понадобится определить мощность отопительного агрегата, для требуемой площади. Можно воспользоваться усреднёнными значениями.
2. Для отопления 10 квадратных метров помещения, средней утеплённости, нужен 1 кВт мощности агрегата.
3. Если нужно выполнить расчёт, исходя из объёма, используется некоторый коэффициент, ровняющиеся 40 – для утеплённого помещения и 60 – для слабого утеплённого. Таким образом, для помещения площадью 100 квадратных метров и высотой потолков 2.6 с хорошей теплоизоляцией:
   100х2,6х40=10400Вт ~ 11кВт.
4. Теперь стоит определиться с размером топочной. Для расчёта, следует знать, что при сжигании 3.6 килограмм дров, можно получить 10 кВт тепла в течение часа. Значит, в нашем случае потребуется топка, вмещающая подобный объём приблизительно 10 раз. Например, вес плотного куба дуба, воздушной влажности, весит более 700 кг. Для дров длиной 35 см сложенных в поленницу, коэффициент будет равен 0.75, получаем 525 “рыхлых” килограмм в кубе. 3.6 килограмм на 11 часов работы, получим 39.6 кг дров.
   39.6х0.75=29.7 525/29.7=17.7 1000/17.7=56.5 л. Значит размер нашей топки “в чистоте”, 0.35х0.4х0.4 м.
5. Однако, на этом этапе, будем учитывать уровень КПД подобных печей и соответствующие им некоторое отношение полезного объёма к мощности. Поэтому, добавим 30 – 35% к объёму пиролизной камеры, в результате, искомые киловатты могут получаться с ~70 – 80 литров.

Негативное влияние пониженных нагрузок

Помимо этого, во время расчётов, следует учесть негативное влияние на всю топливную систему, работы, с пониженной нагрузкой.

• При избыточной мощности происходит повышенная конденсация влаги на теплообменниках и поверхностях дымохода, при замедленных режимах. Следовательно, установка должна быть подобрана таким образом, чтобы подавляющее большинство времени, горение проходило с максимально эффективной производительностью и температурой теплоносителя, до 80 – 90оС. Пользование подобного агрегата нерегулярно или для периодической протопки на даче, будет совсем не рационально.
• Не меньшее влияние при расчётах, имеет вид используемого топлива. Калорийность которого, как и его влажность, значительно влияет на получаемую мощность и создаёт некоторую дельту до 25 -30%.
• При использовании угля, особо тепло нагруженные поверхности вторичной камеры дожига, должны быть защищены футеровкой, обычно это шамотный кирпич.
• В качестве главного материала стоит использовать чугун, благодаря его устойчивости к выгоранию и деформациям. Но, как известно, работа с ним в кустарных условиях почти невозможна, поэтому изготовление печи таких параметров, своими руками исключено.
• Для домашних умельцев основным материалом является конструкционная сталь, желательно имеющая жаропрочные характеристики, в ином случае недостаток термостойкости придётся компенсировать толщиной стенок.

Порядок сборки основы

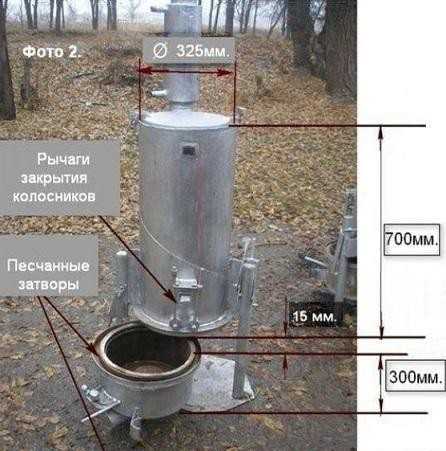

1. Так, как мы стремимся рассмотреть конструкцию, имеющую право называться пиролизной печью, на первом этапе следует позаботиться изготовлением внутренних каналов, подвода первичного и вторичного воздуха и обвязкой горелки. Футеровка горелки выполняется из шамотного кирпича. Собственно из него и изготавливаются сами термостойкие сопла форсунки.
2. Далее, из листового металла, нужно раскроить и сварить, первичную камеру газификации – он же бункер, и вторичную камеру дожига газа. Она должна быть хорошо защищена от высокотемпературного пламени и иметь выход в конвекционные каналы.
3. На практике, используется материал толщиной 4 мм. Но желательно использовать большие толщины, во избежание короблений и преждевременного выхода из строя, из-за коррозии.
4. Готовые – верхнюю и нижнюю секцию сгорания объединяют посредством обвязки форсунок и подключают воздушные теплообменники по принципу Булерьяна.
5. После этого, можно приступить к промежуточному этапу, обварке крепёжных элементов, препятствующих гидравлическим деформациям наружного кожуха. Это металлические штыри, которые укрепят между собой внутренние и наружные элементы котла.
6. Производится обварка элементами кожуха с одновременной стыковкой всех отверстий воздушных каналов.
7. Также, надо заранее предусмотреть отверстия для рычагов, заслонки дымохода и заслонки вторичной камеры.
8. После обварки наружных элементов короба, устанавливаются дверки, наружный патрубок подвода воздуха, к которому будет крепиться нагнетательный насос и лючок прочистки конвекционных дымоотводов.

Буржуйка

Таким примером может послужить простая буржуйка, с разделённой топкой. Если честно, эта печь выполняет функцию псевдо-пиролиза, поскольку простая конструкция, весьма далека от описанной теории, термической деструкции органического сырья с раздельным сжиганием её продуктов. Перегородка, разделяющая топку, имитирует возможность двух отдельных процессов, газогенерации и дожига. Наличие в данном случае форсунок подачи дополнительного воздуха, даёт весьма сомнительную возможность, полноценно сгорать продуктам тления. Это происходит, благодаря основному пламени, либо не случается вовсе.

Для изготовления такой “газовой” буржуйки, требуются минимальные переделки в конструкции. В пространство топки вваривается металлическая пластина и можно считать себя – “впереди планеты всей”. Некоторое улучшение, вследствие таких переделок конечно возможно. Но заключаться оно будет, в банальном удлинении пути, проходимого горячими газами. Необходимость пиролиза у кирпичной печи, на мой взгляд, весьма сомнительна. Отопительно – варочная шведка средних размеров, с встроенными в простенок каналами, имеет очень хорошие рабочие характеристики, в чём я могу убедиться как пользователь. Построение такой конструкции из кирпича, требует больше знаний и дополнительных материалов. Нестандартные габариты и опасность проникания угарных газов, не предполагают её размещение, в жилом помещении. Совсем другое дело, применение для промышленных нужд. Возможен обжиг глиняных изделий или отпуск металла. Внутри большая полость для выдержки керамики и длительное время может поддерживаться высокая температура.

Выгоды

Для того чтобы решиться на изготовление пиролизной печи своими руками, нужно хорошо представлять выгоды и возможные проблемы, которые она принесёт.
1. Одной из основных выгод, называют экономию, которую возможно достичь, при соблюдении определённых технических вводных. Но, к сожалению, далеко не всегда нужные условия возможно исполнить.
2. Чистота конечного выхлопа. Достигается сжиганием продуктов газогенерации, при высокой температуре факела.
3. Высокий коэффициент полезного действия, достижимый при соблюдении влажности топлива на низком уровне.
4. Возможность тонко и широко регулировать диапазон мощности установки, но приобретая при этом некоторые неприятные последствия.
5. Хорошо отлаженная система, способна в форсированном режиме, качественно сжигать резину, пластик и прочие, сложные для сжигания отходы.

6. Одним из главных преимуществ, являются длительные промежутки, между загрузками дров и автономность.
К сожалению, перечисленные преимущества не являются однозначными. Для получения всех выгод одновременно, необходимо соблюдать целый ряд параметров и характеристик, как касающихся топлива, так и режимов использования.

Недостатки

1. Много факторов, которых практически невозможно избежать, вызывают образование конденсата, на поверхностях теплообмена. Смесь конденсата и сажи, образуют тягучий дёгтеобразный, кислотный налёт, тяжело поддающиеся очистке.
2. Энергичная работа дымососа или нагнетателя, способна “отъесть” значительную долю экономии, приносимой устройством. Кроме того, энергозависимость может приводить к аварийным ситуациям, во время отсутствия электричества. Требуются дополнительные меры, для охлаждения котла и его аварийного отключения.
3. Эффективность, напрямую связана с режимом горения. Это вынуждает сжигать лишние топливо, или иметь проблемы другого характера.

4. Требуется постоянный, частый контроль дымоходной системы и тщательная очистка газоотводов, которые имеют склонность обрастать продуктами конденсации.
5. Относительная сложность в изготовлении и необходимость в электронных управляющих компонентах.
6. Дымоходу должно уделяться особенное внимание, он должен быть большего диаметра и лучше утеплён.
7. Влажное топливо, легко снижает эффективность работы.
8. Большая стоимость, иногда достигающая 1.5 и 2 кратных значений.

Видео мастер класс “Пиролизная печь своими руками”

ecoteplo.pro

Пиролизные печи — принцип работы и особенности конструкции, преимущества и недостатки пиролизных печей, фото и видео.

При отсутствии централизованной подачи такого удобного энергоресурса, как природный газ, проблема отопления зачастую решается с помощью электроэнергии или угля.

Однако высокая стоимость этих энергоносителей всё чаще становиться причиной использования более дешёвого вида топлива – любых древесных отходов.

Определение! Пиролизные (газогенераторные) печи являются отопительными агрегатами, дающими возможность добиться наиболее полного сгорания древесины или иного вида топлива с получением максимально возможного количества тепла для отопления.

Принцип работы пиролизных печей

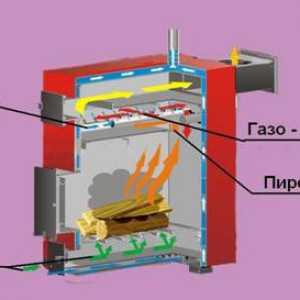

Принцип действия отопительных агрегатов данного типа основан на использовании эффекта пиролиза.

Определение! Пиролизом называют процесс разложения топлива на твёрдый компонент и летучую часть, называемую пиролизным газом. Этот газ отличается прекрасной горючестью и высоким коэффициентом теплоотдачи. Пиролиз осуществляется в особых условиях, подразумевающих наличие высоких температур в сочетании с недостатком воздуха.

Основные этапы работы пиролизных печей:

• Топливо загружают в камеру загрузки, поджигают, дверцы закрывают.
• В первой камере топливо обугливается с выделением древесного газа.
• Все выделяемые топливом продукты сгорания направляются в камеру сгорания. В эту камеру подаётся воздух, способствующий эффективному сгоранию летучих газообразных веществ. Часть тепла уходящих газов передаётся к нижнему слою дров или иного топлива и способствует поддержанию процесса пиролиза.

Внимание! Пиролизные печи иначе называют отопительными агрегатами длительного горения и могут работать на одной закладке древесины – до суток, угля – до нескольких суток.

Особенности конструкции пиролизных печей

Основной особенностью устройства печей, использующих процесс пиролиза, является разделение топки на две части. Эти пространства разделены колосником, на который загружают топливо. Первичный воздух поступает сверху вниз и проходит через слой загруженного топлива.

Внимание! Топкам, имеющим такую конструкцию, характерно высокое аэродинамическое сопротивление, поэтому в большинстве случаев необходимо организация принудительной тяги. Для небольших отопительных агрегатов используется дутьевой вентилятор, иногда целесообразно устанавливать дымосос.

Преимущества и недостатки пиролизных агрегатов длительного горения

Время работы газогенераторной печи на одной закладке топлива зависит от многих параметров – наружных климатических условий, требуемой температуры  в помещении, утепления строения, вида и влажности топлива, точности проекта отопительной системы. Но, согласно отзывам, пиролизные печи на одной закладке топлива в любом случае работают гораздо дольше, по сравнению с печами классической конструкции.

Можно отметить дополнительные достоинства таких печей:

• В отработанных газах после пиролизных агрегатов присутствует уменьшенное количество канцерогенных веществ. Это обеспечивается взаимодействием при горении пиролизного газа с активным углеродом. В итоге этого процесса отработанные выходящие газы представляют собой, по большей части, смесь углекислого газа и водяного пара. Поэтому в таких печах можно утилизировать без вреда для природы даже резину и полимеры.
• При обычном сжигании дров, особенно влажных, не удаётся достичь таких высоких температур, которые возможны при сгорании древесного газа, полученного в результате пиролиза.
• Данное оборудование – идеальный вариант для местностей, в которых трудно найти подходящее топливо для обогрева жилья.

К недостаткам пиролизных агрегатов можно отнести следующие факторы:

• Пиролизные печи на дровах требовательны к влажности топлива.
• Необходимо постоянное присутствие электропитания.

Топливо для пиролизных агрегатов

Газогенераторные печи для отопления могут работать на дровах, любых отходах пиломатериалов, пеллетах, угле, коксе, опилках и даже шелухе от семечек.

Если для работы агрегата используется сухая древесина, то печь работает с максимальной мощностью, а период её службы увеличивается. 1 кг древесины, содержащей 20% влаги, имеет теплоту сгорания 4 кВт/час, при содержании 50% влаги – теплота сгорания снижается в два раза.

Об эффективности работы печей длительного горения говорит следующий факт. При сгорании в них 1 кг опилок, влажность которых не более 16%, выделяется тепла в четыре раза больше, чем при сжигании в обычной печи 1 кг берёзовых дров.

kotel-otoplenija.ru

Пиролизная печь своими руками — инструкция и технология постройки!

Эффективная печь, которая не требует постоянной загрузки дров и отлично справляется с задачей обогрева контура отопления – это мечта? Нет, это вполне реально. Пиролизная печь выполняет все эти функции, и ее можно изготовить своими руками, значительно сэкономив и на покупке печи, и на топливе.

Пиролизная печь своими руками

Принцип действия печи

Особенность пиролизной печи – две последовательно расположенные камеры сжигания. В первой камере, в которую закладываются дрова и другое твердое топливо, происходит медленное тление при недостатке кислорода, вследствие чего образуются две составляющие: кокс или уголь и пиролизный газ, давший название самой печке.

Пиролизный газ под воздействием естественной или принудительной тяги попадает во вторую камеру, туда же нагнетается воздух. Смесь дровяного газа с кислородом горит с высокой теплоотдачей, что значительно повышает КПД печи. Угарный газ СО, содержащийся в дыме, полностью окисляется до СО₂, тем самым значительно снижая вредные выбросы в атмосферу. Оставшийся в первой камере уголь или кокс также догорают, постепенно  отдавая тепло через внешние стенки печи. Совокупность всех этих процессов позволяет получить крайне высокую теплоотдачу и КПД пиролизной печи до 95%, что близко к газовым и электрическим котлам.

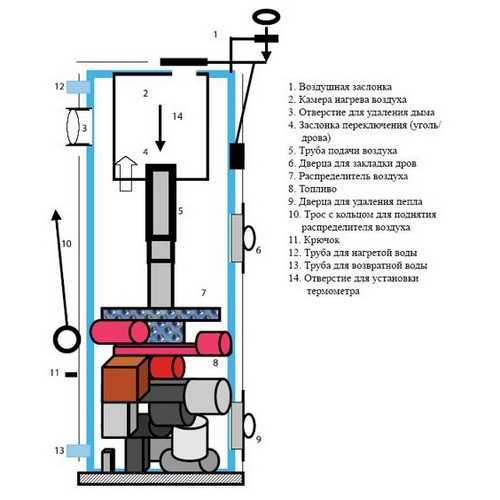

Схема пиролизной печи

Важным условием эффективной работы пиролизной печи является влажность топлива. При сжигании сырой древесины древесный газ смешивается с паром и уходит в виде дыма, горения газа во второй камере не происходит. КПД печи снижается, и получается обычная буржуйка. Не менее 3/4 от всего объема топлива должны составлять сухие дрова или пеллеты с влажностью не более 15%. Влажность дров можно определить по звуку: сухие поленья издают при постукивании звонкий и чистый звук.Пеллеты продаются высушенными, их влажность не превышает 10%.

К сухой древесине можно добавить любой сгораемый мусор или отходы, а также древесные остатки, ветки, опил. Благодаря полному сгоранию топлива дым от пиролизной печи практически бесцветный, не имеет резкого запаха и не загрязняет атмосферу.

Устройство пиролизного котла или печи

Отличие пиролизного котла от пиролизной печи весьма условно: они различаются мощностью, а также способом теплоотведения. При работе пиролизной печи во второй камере процесс идет с повышением температуры до 800°С, и без устройства, отводящего тепло, стенки такой печи быстро прогорят. Поэтому пиролизные котлы, предназначенные для систем водяного отопления, обычно выполняют из жаропрочной стали и «одевают» их в водяную рубашку – бак, установленный на стенках котла и пропускающий через себя воду. Вода в этом случае играет роль не только теплоносителя, но и радиатора, отводящего тепло и охлаждающего котел.

Печи, в отличие от котлов, обычно не подключают к водяному отоплению – они нагревают воздух в помещении посредством нагрева стенок самой печи. Чтобы улучшить условия теплообмена, пиролизные печи футеруют изнутри шамотным кирпичом, а с внешней стороны обкладывают обычным огнеупорным. Такая печь нагревается несколько дольше, зато равномерно распределяет тепло и позволяет получить более сбалансированный режим горения топлива.

Устройство камер сгорания у пиролизной печи и котла отличается размерами и конфигурацией в зависимости от мощности. Первая камера, в которую закладывают дрова и другое топливо, должна быть оснащена заслонкой, регулирующей подачу воздуха. Камера дожигания у разных моделей печей расположена по-разному: в котлах с дутьевой тягой она находится под камерой сгорания и отделена от нее колосником, в небольших печах она может быть выполнена и сверху, и сзади, при этом пиролизный газ будет поступать в камеру сгорания под воздействием естественной тяги. Камера сгорания также должна быть оснащена отдельной воздушной заслонкой.

Технология изготовления пиролизногокотла

Для изготовления мощного котла необходимы навыки работы с болгаркой и сварочным аппаратом, а также умение разбираться в чертежах и точный измерительный инструмент. Чертеж пиролизного котла приведен  на рисунке. Ниже в таблице указаны размеры, соответствующие котлам различной мощности.

Чертеж пиролизного котла

Описание элементов

При самостоятельном изготовлении котла мощностью выше 25 кВт рекомендуется строго придерживаться размеров и чертежа, в противном случае котел нельзя будет назвать безопасным.

Таблица размеров

Для изготовления стенок котла лучше использовать жаропрочную сталь, в этом случае котел будет служить значительно дольше. Если жаропрочной стали нет, можно сделать корпус котла из обычной конструкционной стали 8 мм, при этом обязательно нужно выполнить внутри камер котла футеровку шамотным кирпичом.

Последовательность выполнения операций:

1. Из листовой стали выполняют корпус котла. Болгаркой вырезают из листа металла детали котла, в стенках вырезают отверстия для загрузочной дверцы и дверцы зольника, а также все указанные отверстия для патрубков и дымососа. Очень важно точно соблюдать указанные на чертеже размеры. Зачищают края и соединяют детали с помощью сварочного аппарата, работающего на постоянном токе. Швы зачищают от окалины и шлифуют.
2. Приваривают патрубки, проверяя швы на герметичность.  Выполняют внутренний монтаж защитного теплообменника на задней стенке котла из трубы соответствующего диаметра, проверяют теплообменник на отсутствие течей повышенным давлением от компрессора, после чего устанавливают заднюю стенку камеры из жаропрочной стали.
3. Выполняют монтаж перегородки, разделяющей камеры газификации и сжигания газа. Между ними устанавливают чугунный колосник. В верхней части камеры газификации выполняют канал подачи воздуха с заслонкой. Нижнюю камеру также оснащают воздуховодом и футеруют шамотным кирпичом с нижней и боковых сторон.
4. Изготовляют дверцы из жаропрочной стали, усиливая их металлическим уголком так, чтобы создать максимальную герметичность. Дверцу топочной камеры и зольника навешивают на петли и оснащают запорными ручками. Дверцы должны прилегать плотно и без зазоров.
5. Котел устанавливают в нежилом помещении на ровную бетонную или кирпичную поверхность. Присоединяют к котлу дымоход типа «сэндвич» или просто утепляют трубу минеральным негорючим утеплителем. Подключают к котлу водяной контур. Устанавливают дымовой насос. Для того, чтобы котел работал в автоматическом режиме, дополнительно устанавливают контроллер температуры с датчиками, управляющий открытием воздушных заслонок и подачей воздуха, а также дымососом.

Технология изготовления пиролизной печи малой мощности

Котел мощностью от 25 кВт необходим для большого дома или другого строения, площадь которого не менее 200 метров. Для отопления гаража, теплицы или дачного домика вполне достаточно соорудить пиролизную печь с воздушным охлаждением. Ее также выполняют из листового металла, но ее конструкция значительно проще:

• Исключается необходимость в дымомосе, если расположить камеру сгорания газа выше камеры газификации, то есть использовать естественную тягу.
• Печь не подключают к системе отопления.
• Печь получается не автоматизированной и требует периодического контроля и настройки режима горения.

Необходимо соблюдать следующие условия: подача воздуха в камеру газификации должна быть ограничена и регулироваться заслонкой, а в камере сжигания газа должен быть устроен воздуховод, подающий достаточное для горения количество свежего воздуха.

Структура печи изнутри

Изготовление простой пиролизной печи:

1. Из жаропрочной стали сваривают корпус печи с отверстиями для дверцы топочной камеры и дверцы зольника. Топочную камеру располагают непосредственно над зольником и отделяют от него чугунным колосником. Регулирование подачи воздуха в топочную камеру осуществляется с помощью дверцы зольника.
2. Камеру сгорания газов располагают над топочной камерой и отделяют от нее отсекателем – пластиной из жаропрочной стали. Камеру необходимо оснастить каналом подачи воздуха с заслонкой. Для исключения попадания свежего воздуха в топку отверстия для прохода пиролизных газов располагают как можно дальше от канала подачи воздуха.
3. Дверцы топочной камеры и зольника изготавливают из металла, усиленного уголком, можно также использовать готовые чугунные дверцы, купленные в магазине. Их обязательно оснащают запорной рукой.
4. Обе камеры изнутри выкладывают шамотным кирпичом – это убережет железо от скорого прогорания, а также улучшит условия теплораспределения. Если печь расположена в домике, можно обложить ее кирпичом и с внешней стороны – так вы исключите вероятность ожога.
5. В дымовую трубу устанавливают шибер, чтобы была возможность регулирования тяги. Дымоход выполняют из теплоизолированной трубы, это повышает его безопасность. Кроме того, при резком перепаде температур на внутренней поверхности неутепленной трубы образовывается конденсат, который содержит вещества, способствующие разрушению металла.

Пиролизная печь или котел, сделанные своими руками, возможно, и не достигнут уровня КПД, заявленного производителем аналогичных агрегатов промышленного производства. Но теплоотдача от них будет значительно выше, чем от обычной дровяной печи, а затраты на их изготовление значительно ниже. Пиролизные установки экологичны и позволяют, кроме своего основного назначения, успешно сжигать мусор и отходы деревообработки.

Видео — пиролизная печь своими руками

stroyvopros.net

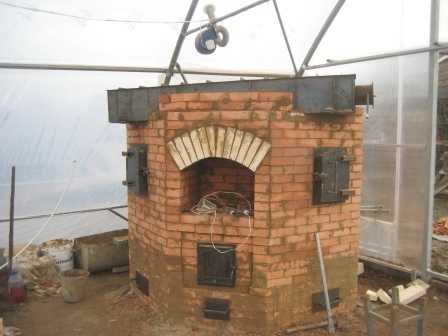

Пиролизная печь из кирпича: преимущества и недостатки

Со времён VIII-XIII веков в Восточной Руси прочно вошли в обиход каменные печи. Как и в древности, их современные кирпичные аналоги служат преимущественно для обогрева помещения.

Отличие от старых печей состоит в том, что ранее они не имели дымохода и топились по-чёрному. Остальные параметры, в основном, сохранились – избыточный вес, большие габариты и материалы для изготовления.

Пожалуй, самым большим недостатком кирпичных печей, является огромный вес конструкции и, как следствие, большие трудозатраты по возведению отопительных сооружений своими руками. Для таких тяжёлых конструкций требуется сооружение масштабных фундаментов, что значительно удорожает весь проект. Неплохой альтернативой в этом случае может стать пиролизная печь, имеющая теплообменник, вес которой значительно меньше обычной каменной.

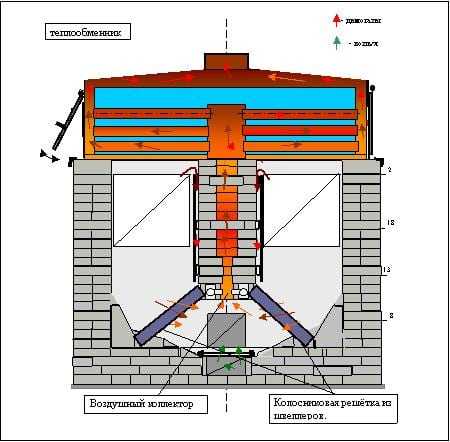

Принципы работы кирпичной пиролизной печи

Принцип, по которому она работает, заключается в основном её процессе – пиролизе. Это процесс выделения газов из топлива под воздействием температуры и недостатка кислородной смеси. Обычно, кирпичные пиролизные печи выполнены в «перевёрнутом» виде – сверху в первичную камеру загружается топливо – дрова, уголь, брикеты или кокс. Внизу, под колосниковой решёткой располагается вторичная камера «дожигания» пиролизных газов под высокой температурой.

Тяга создаётся принудительным вентилированием дымохода – дымососом. Как следствие, создается недостаток кислородной смеси, количество которой регулируется заслонкой. Топливо начинает выделять газы, которые дожигаются во вторичной камере с более горячим воздухом, нагретым в первичной камере. Там же могут располагаться теплоносители – трубы водяного отопления. Всё это повышает коэффициент полезного действия печи.

Для более подробного освещения принципа работы, в интернете содержится много видео, где подробно описываются процессы, происходящие внутри инструкции, а также рассказывается, как изготовить простые печи своими руками.

Преимущества и возможные недостатки

К преимуществам кирпичной пиролизной печи можно отнести следующие характеристики:

• Высокий коэффициент полезного действия.
• Продолжительный период горения топлива.
• Редкую частоту процедур очистки от сажи.
• Минимальное содержание вредных веществ в отработанных газах.
• Практически полное отсутствие отходов.
• Возможность сжигать в печи отходы – резину, рубероид, полиэтилен, древесно-стружечные плиты и даже бытовой мусор. Следует учитывать, что соотношение полезного топлива и отходов не должен превышать показатель 3/1.
• Относительная лёгкость кирпичной кладки – что позволяет выполнить всё своими руками без привлечения дополнительной рабочей силы.

К недостаткам газогенераторной печи относят:

• Высокие требования к влажности топлива. Оно должно быть сухим, в противном случае пар, выделившийся из влажного топлива при нагреве, соединится с пиролизными газами, что негативно скажется на температуре сгорания.
• Сравнительно большие размеры.
• Необходимость постоянного подключения к электричеству для функционирования вентилятора. Тут возможны многие варианты решения этой проблемы – от аварийного генератора до источника бесперебойного питания

Для того чтобы выполнить все работы своими руками, нужно с точностью рассчитать риски, связанные с этим, тщательно выбрать схему и тип печи, ознакомиться с технологией сварки, можно просмотреть обучающие видео по проектированию отопительных систем, рассчитать смету и выполнить все подготовительные работы.

Ниже предоставлен примерный перечень материалов, используемых для сооружения такого вида печей:

• Основной материал – керамический кирпич. Количество его может варьироваться. В среднем – от 300-500 штук.
• Огнеупорный кирпич – нужен для строительства камер сгорания.
• Металлический лист для изготовления теплообменника (водогрейного котла) – его размер и толщина зависят от схемы печи. Могут использоваться металлические трубы.
• Чугунные колосниковые решётки.
• Топочные дверки.
• Ручные воздушные заслонки для регулировки объёма воздушной смеси. Такие заслонки регулируются своими руками. Можно применить механические заслонки – для автоматического регулирования.
• Вентилятор вытяжной для создания принудительной тяги.
• Датчики температур для камер сгорания и теплообменника.
• Сварочный аппарат и электроды.
• Угловая шлифовальная машина.

На сегодняшний день в интернете можно найти очень много видео, где показана технология кладки кирпича. Следует учесть, что, выполняя все работы своими руками, нужно предусмотреть самый важный параметр кладки – герметизацию швов. Малейшая утечка угарного газа может привести к самым негативным последствиям.

Итак, имея схему кладки печи, необходимые материалы и инструменты, нужно приступать к процессу строительства. Все работы можно разделить на несколько основных этапов:

• Строительство фундамента.
• Кладка основного тела.
• Сварка теплообменника.
• Установка теплообменника и подключение к отопительной системе.
• Подключение электронной аппаратуры (при наличии).
• Тестирование и регулировка.

После того как сделана плита фундамента, производится кирпичная кладка в соответствии со схемой. Все работы проделываются с надёжной герметизацией швов кладочным раствором. В процессе кладки изнутри швы затираются – производится некое подобие штукатурки. На этом этапе важно изучить видео по герметизации швов и сделать всё в соответствии с рекомендациями профессионалов. Устанавливаются колосники и топочные дверки.

Тщательно должна быть продумана процедура подключения отопительной системы. Своими руками можно сварить водогрейный котёл – теплообменник. Сделать это несложно, имея под рукой сварочный аппарат и необходимые навыки. В противном случае можно заказать готовый котёл у сварщиков. Впоследствии он устанавливается и закрепляется во вторичной камере. Монтируются датчики температур для точного регулирования процесса пиролиза и контроля температуры жидкости в теплообменнике.

После того как всё установлено и подключено, система отопления заполняется теплообменной жидкостью и тестируется. Важно чтобы всё основательно просохло. Выставляются регулировочные положения воздушных заслонок, скорость вращения вентилятора, затем загружается топливо и производится его воспламенение. Весь процесс регулировки важно выполнить своими руками – для точного определения температуры сгорания газов. Но можно доверить такие работы высокоточной аппаратуре, что исключит ошибки и уменьшит время на настройку.

Существует множество вариантов изготовления газогенераторной печи своими руками. Это металлические печи из баллонов. Их недостатками можно считать практически полное отсутствие дизайна, что не позволяет вписать её в интерьер классического загородного дома.

poluchi-teplo.ru

чертежи, устройство и принцип работы, особенности конструкции

Как сделать качественную пиролизную печь своими руками? Чертежи могут помочь в этом. Если такую конструкцию изготовить самостоятельно, то можно хорошо сэкономить на этом.

Пиролизные печи пользуются особой популярностью в такой местности, где отсутствуют центральное отопление и газовые трубопроводы. В таких местах это сооружение обеспечивает теплом загородные дома или дачи.

Принцип работы пиролизной печи

В чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

К примеру, если сжигать древесное топливо, то будут выделяться такие газы, как уксусная кислота, ацетон, метиловый спирт. Вместе с ними в дымоход поступают различные смолистые соединения и частицы древесного угля. Эти несгоревшие остатки можно повторно сжигать, потому что они вполне горючи. Газы, не сгоревшие до конца, могут выделяться при сжигании любого топлива, такого как естественная органика или нефтепродукты. Различное топливо имеет разную температуру горения. Так, нефтепродукты могут гореть при температуре 800−900 градусов, а дрова сгорают при 500 градусов.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Достоинства и недостатки пиролизной печи

Такая конструкция имеет определенные преимущества перед обычными печами. К ним относятся:

• коэффициент полезного действия достигает 80%;
• топливо расходуется очень экономно;
• возможность регулировать процесс длительного горения;
• экологичность. Такая печь во время работы практически не дает выброса канцерогенных веществ.

Если пиролизная печь сделана правильно, то достоинств у нее не перечесть. Например, у нее практически не бывает сажи, что позволяет легче соблюдать чистоту и затрачивать небольшое количество времени на очистку печи. И таких небольших достоинств очень много.

Однако, пиролизная печь имеет и недостатки:

• высокая стоимость. Выгоднее сделать ее своими руками;
• большие размеры. Если помещение не слишком большое, лучше использовать другие отопительные конструкции;
• отапливаются такие печи только определенным видом топлива. Лучше всего подходит сухое топливо (древесина), потому что высокая влажность отрицательно сказывается на процессе пиролиза;
• для ее работы необходимо электроснабжение, причем постоянное. Для лучшей работы печи ее следует подключить к электрической сети.

Это основные недостатки пиролизной печи. Так что можно смело эксплуатировать такую печь, если для нее достаточно места, имеется в наличии сухое топливо и имеется доступ к электрической сети.

Технология изготовления пиролизного котла

Чтобы изготовить мощный котел, надо уметь обращаться с болгаркой и сварочным аппаратом, а также разбираться в чертежах. Если самостоятельно изготавливают котел мощностью выше 25 кВт, необходимо все делать по чертежу, в противном случае котел не будет соответствовать требованиям безопасности.

Стенки котла следует делать из жаропрочной стали, только это будет гарантией того, что он прослужит довольно долго. Если такую сталь найти не получится, можно использовать обычную сталь, только в этом случае делают футеровку внутренних камер котла шамотным кирпичом.

Этапы изготовления котла.

1. Корпус котла изготавливают из листовой стали. С помощью болгарки из листа металла вырезают детали котла, в стенках делают отверстия для дверцы зольника и загрузочной дверцы, а также для патрубков и дымососа. Самое главное — это придерживаться указанных в чертеже размеров. При помощи сварочного аппарата соединяют детали, после чего зачищают швы от окалины и шлифуют их.
2. Затем приваривают патрубки так, чтобы между швами не было зазоров. Берется труба нужного диаметра и выполняют монтаж защитного теплообменника на задней стенке котла. После чего проверяют, не протекает ли теплообменник из-за повышенного давления от компрессора и только тогда устанавливают заднюю стенку камеры, изготовленной из жаропрочной стали.
3. Затем приступают к монтажу перегородки, которая разделяет камеры газификации и сжигания газа, устанавливая чугунный колосник. Наверху камеры газификации делают воздуховод с заслонкой. Внизу камеры также делают воздуховод и одновременно с этим делают футеровку шамотным кирпичом нижних и боковых сторон.
4. Дверцы котла изготавливают из жаропрочной стали, а для наибольшей герметичности их усиливают металлическими уголками.
5. Котел следует устанавливать в нежилом помещении, присоединяя дымоход. Затем подключают к нему водный контур и устанавливают дымовой насос.

Технология изготовления пиролизной печи

Такой котел очень мощный и поэтому подходит для большого дома. Чтобы было тепло в гараже или дачном домике, можно построить пиролизную печь своими руками. Изготавливается она также из листа металла, но техника изготовления ее значительно проще.

Если камеру сгорания газа расположить выше камеры газификации, создавая естественную тягу, то нет необходимости использовать дымосос.

Печь не подключается к системе отопления.

Такая печь не автоматизирована и поэтому требует постоянного контроля и настройки режима горения.

Как изготовить пиролизную печь своими руками?

Технология изготовления пиролизной печи своими руками выполняется в такой последовательности.

1. Берут корпус печи, имеющий отверстия для дверцы топки и дверцы зольника и сваривают его. Изготавливаться он должен из жаропрочной стали. Прямо над зольником устанавливают топочную камеру и отделяют от него чугунным колосником. Поступление воздуха в топку регулируется при помощи дверцы зольника.
2. Над топкой располагают камеру сгорания газов, разделяя их пластиной из жаропрочной стали. В камере делают канал, обеспечивающий подачу воздуха.
3. Металлические дверцы топки и зольника усиливают уголком.
4. Внутри обе камеры обкладывают шамотным кирпичом, который защитит их от быстрого прогорания и улучшит теплораспределение. Если печь установлена в жилом помещении, то ее можно обложить и с внешней стороны, чтобы о нее случайно не обжечься.
5. В дымовой трубе устанавливают шибер для регулировки тяги. Дымоход изготавливается из утепленной трубы, что повышает ее безопасность. Если труба не изолирована, в случае резких перепадов температур на ее внутренней поверхности скапливается конденсат, который способен разрушить металл.

Место установки пиролизной печи

Устанавливают пиролизную печь в помещении, соблюдая технику безопасности, чтобы исключить возникновение пожара. Нельзя устанавливать ее возле легко воспламеняемых предметов, под полками, в легко продуваемых местах. Около печки должно оставаться свободным пространство со всех сторон с расстоянием в полметра. Хорошо, если рядом будет стоять емкость с песком или висеть огнетушитель.

Чтобы пиролизная печь своими руками работала долго, необходимо вовремя удалять из нижней части кокс и нагар. Если в качестве топлива используется мазут или нефтяные масла, необходимо следить за тем, чтобы в него не попала вода. Если это произойдет, печь начнет «стрелять», выбрасывая большое количество искр, а это может привести к пожару.

Поэтому при соблюдении техники безопасности и правильной эксплуатации, такая печь может прослужить очень долго.

pechi.guru

Устройство и особенности сборки пиролизной печи своими руками

Принцип работы пиролизной печки достаточно сложен. В нем закручены несколько сложных теплотехнических процессов, которые доводят КПД агрегата выше 90%. Показатель несравним ни с каким другим теплотехническим прибором. Поэтому когда говорят, что пиролизная печь своими руками – это просто, не верьте. В свободном доступе есть всего лишь несколько картинок с чертежами в разрезе, но нет ни размеров, ни материалов, из которых изготавливаются узлы и детали печи. Можно технологию изготовления купить или дойти до нее своим умом, потратив немало времени (месяцы или годы). Но если после сборки пиролизная печь будет соответствовать своему назначению, то можно с уверенностью сказать, что это самый экономичный вариант теплогенераторов с высочайшим коэффициентом полезного действия.

Пиролизная печь

Что такое пиролиз

Пиролиз – это термическое разложение вещества при высоких температурах на более мелкие частицы, и при этом дополнительные реагенты в процессе не участвуют. Мелкие частицы в свою очередь концентрируются в виде газов, которые впоследствии сжигаются, выделяя большое количество тепловой энергии. То есть, происходит двойное выделение тепла, плюс, полное сжигание топлива с минимальными отходами.

Что касается вышеупомянутых реагентов, то речь в основном здесь шла о кислороде, который поддерживает горение. Так вот сам пиролизный процесс происходит при отсутствии этого химического вещества. По сути, получается так, что топливо в топке печи не горит, а тлеет. При этом выделяется достаточное количество тепловой энергии, а заодно и выделяются газы, которые собираются в специальном отсеке, где они под действием высокой температуры сгорают, опять-таки, выделяя большой объем тепла.

Достоинства и недостатки пиролизных печей

Некоторые преимущества пиропечей уже упоминались.

1. КПД достигает 90%.
2. Экономия топлива.
3. Внутри топки происходит процесс длительного горения, что позволяет одной закладкой топлива пользоваться долгое время. То есть, присутствие человека минимизируется.
4. Процесс пиролиза можно отнести к экологичным, потому что при его проведении в атмосферу выбрасывается минимальное количество угарных газов.
5. Если изготовить пиролизную печь своими руками правильно (по чертежам точно), то можно гарантировать полнейшее отсутствия сажи, потому что она просто не будет образовываться за счет максимального сжигания топлива. Поэтому чистить такую печь нет необходимости.
6. В качестве топлива здесь используются прессованные отходы растительной биомассы. Это самый дешевый вид энергоносителя на сегодняшний день.

Конструктивные особенности

Что касается недостатков, то и они тоже есть.

• Пиролизная печь – это достаточно большой агрегат.
• Собрать ее своими руками не так просто. Это не обычный водогрейный прибор или буржуйка.
• В качестве топлива в пиролизных печах используется топливо с низкой влажностью. Ее повышение негативно сказывается на самом пиролизном процессе, что скажется на снижении КПД, плюс, появления смоляных отложений на стенках агрегата и дымохода.

Принцип работы и конструкция пиролизной печи

Принцип работы пиропечи заключается в том, что топливо, заложенное в топку агрегата, тлеет при минимальном доступе воздуха. При этом топка расположена над отсеком, куда поступают угарные газы. Они по каналам проходят между стенками печки и топки, где и сгорают.

Чтобы газы смогли опуститься вниз, необходимо в топке создать избыточное давление. Вот почему в нее подается воздух, который специалисты называют первичным. В камеру дожига также подается воздух, чтобы газы могли гореть. Они без кислорода гореть не будет. Это воздух называется вторичным. Газы, перемешиваясь с воздухом, образуют горючую смесь, которая, сгорая, выделяет огромное количество тепловой энергии. Кстати, очень важно соблюсти пропорции воздуха и угарных газов. Чего-то будет больше или меньше, сразу отразиться на процессе сгорания. Далее оставшиеся продукты выводятся дымоходом в атмосферу.

Три стадии работы пиропечки

Учитывая принцип работы пиролизного котла, можно собрать его по чертежам. Но придется учитывать качество используемых материалов. Особенно это относится к металлу. Высокая температура быстро выводит из строя любой материал, поэтому для сооружения пиролизной печи своими руками (по чертежам) необходимо использовать сталь легированную жаропрочную толщиною не меньше 8 мм.

Кстати, агрегат можно изготовить и уже из готовых изделий, к примеру, из газового баллона, толщина стенки которого как раз подходит под требуемые нормы. Но для этого придется перераспределить отсеки для топки и камеры дожига. Если в классической конструкции топка располагается над камерой дожига, то это не значит, что их нельзя поменять местами. В самодельных пиролизных котлах как раз такой вариант и используется, что снижает сложность конструкции и трудоемкость проведения сборочных работ. Чтобы вы поняли, о чем идет речь, посмотрите фото ниже, где показана такая конструкция печки.

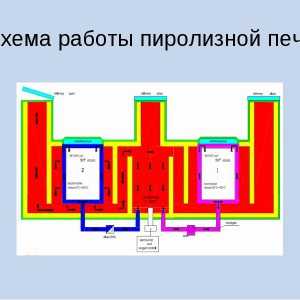

Схема работы пиролизной печи

Внимание! Камер, по которым проходят пиролизные газы, может быть несколько. И чем их больше, тем интенсивнее газы насыщаются кислородом. Поэтому очень важно точно соотнести количество камер и объем пиролизных газов.

Необходимо отметить, что камера дожига может располагать и сбоку от топки. Ведь основное требование процесса пиролиза – это отделение газов от топлива. А где оно будет сжигаться неважно. Главное, чтобы оно сжигалось полностью. При этом тление может производиться снизу закладки или сверху. То есть, поджигать топлива можно как снизу, так и сверху.

Газовый баллон для пиролизной печи

Сделать пиролизную печь из газового баллона несложно. Что необходимо для этого сделать.

Печка пиролизного типа из баллона

• В первую очередь внутри баллона надо сделать перегородки для камеры дожига. Для этого можно нарезать из листового железа круги диаметром равным внутреннему диаметру баллона. На каждом круге надо вырезать сегмент. В конечном итоге должно получиться больше, чем полукруг.
• Полученные детали устанавливаются внутрь резервуара, где они привариваются по периметру электросваркой. Очень важно правильно установить обрезанные круги. Необходимо установку провести так, чтобы свободное от отрезанного элемента место оказалось напротив точно такого же, только другого отрезанного круга. То есть, должна получиться многоступенчатая камера, собранная из этих кругов перегородок, которые собранные в одну систему будут собой представлять змеевик. По нему и будут пиролизные газы от топки подниматься к дымоходу. Здесь же они будут обогащаться кислородом и сжигаться полностью.
• Обязательно в стенке баллона напротив первого этажа камеры дожига надо сделать несколько небольших отверстий диаметром 3-5 мм. Отверстия делаются сверлом и дрелью.
• Конец созданного канала камеры дожига соединяется с выходным патрубком, который станет началом дымохода. Поэтому сбоку или сверху баллона делается отверстие под патрубок, и с внешней стороны он приваривается.
• Как и в любой печи, в пиролизной надо сформировать топку. Для этого в баллоне делается отверстие прямоугольной формы под дверцу. Через нее будет производиться закладка топлива.
• Чуть ниже отверстия устанавливается колосниковая решетка, которую можно изготовить из того же металлического листа, в котором надо просверлить отверстия. Можно сделать ее из арматуры в виде сетки.
• Ниже дверцы с той же стороны, где она будет установлена, надо сделать несколько отверстий для подачи первичного воздуха.

Внимание! При навешивании дверцы топки необходимо учитывать герметичность ее прилегания к стенкам корпуса печи. Через нее в топку не должен проникать воздух.

Данная конструкция дает возможность поджиг производить сверху топлива. Воздух будет проникать через массу уложенных топливных брикетов и попадать в зону тления. Его будет не очень много, что не даст топливу загореться в полную силу. Кстати, в качестве топлива в пиролизных печах могут использовать опилки, мелко нарубленные стебли или листа, лучше запрессованные, мелкой фракции уголь. Сегодня производители пиролизных котлов предлагают к ним свое топливо, которое изготавливается из любых растительных материалов. Они прессуются в небольшие гранулы, которые называются пеллетами.

Пиролизная печка из газового баллона с прессом

Из газового баллона можно изготовить более простую конструкцию печки пиролизного типа.

• Срезается верхняя полукруглая крышка баллона.
• Срезается часть боковины под отверстие для топки.
• Устанавливается колосниковая решетка.
• Вырезается из металлического листа блин диаметром, который будет чуть меньше внутреннего диаметра баллона.
• В блине делается отверстие под дымоходную трубу, которая к нему и приваривается.
• Эту конструкцию надо утяжелить, для чего с нижней ее стороны привариваются четыре куска швеллера. При этом дымоходное отверстие не должно быть закрыто.
• В вырезанной крышке баллона также делается отверстие под дымоход.
• Навешивается дверца.
• Делаются небольшие отверстия ниже топки.

Схема работы пиролизной печи из газового баллона

Печь готова, можно ее загружать. Загрузку делают больше половины объема полученного пространства. Поджиг можно производить снизу или сверху. Устанавливается сверху пресс, изготовленный из металлического блина, усиленного швеллерами. Его основная задача – прижимать топливо к зоне горения (тления), при этом между стенками пресса и поверхностью уложенного топлива остается пространство, сформированное швеллерами. При сжигании топлива пресс будет опускаться, оставляя зазор одинаковым во время всего процесса работы пиролизной печи.

Между краями блина и стенками баллона также есть зазор, через который угарные газы поступают в зону дожига, образованной крышкой печи и верхней плоскостью пресса. Обычно такой агрегат называют печкой длительного горения. Как показывает практика, одной закладки хватает на 6-10 часов в зависимости от объема топочной камеры.

Пиролизная печь Лачиняна

Заключение по теме

Конструктивно пиролизная печь – агрегат непростой. Очень важно соблюсти многие параметры, которые касаются не только его размеров, но и пропорций деталей и узловых элементов. К тому же такие печки работают только на сухом топливе. И это одно из самых жестких требований ее эксплуатации.

Учитывая все вышесказанное, можно сделать заключение, что пиролизные (углевыжигательные) печи сделать своими руками по чертежам можно без проблем. Но придется учитывать требования к конструкции. А их, как оказывается, немало.

otepleivode.ru

Пиролизная печь из кирпича своими руками



Пиролизная печь представляет собой аппарат практически безотходного производства, работающий как на топливе стандартного типа – древесины или угля – так и использующего для получения тепловой энергии побочный продукт предыдущих циклов обработки – газов. Таким образом, этот тип печей выполняет функцию газогенератора. Такая печь является чуть ли не единственным источником тепла в труднодоступных для цивилизации холодных районах планеты, где нет возможности провести газопровод или линию центрального отопления.

По какому принципу функционирует пиролизная печь, и основные моменты в вопросе её создания своими руками следует рассмотреть в статье, представленной ниже.

Вот так выглядит пиролизная печь

Что такое пиролизная печь

В обыкновенной печи любое органическое топливо в процессе горения и окисления кислородом выделяет большое количество углеводородных продуктов горения. Таким образом, тор, кизяк, дрова и другие виды природного топлива имеют большую массу попутных выделений, выводящихся через дымовую трубу в окружающую среду.

Внутренности пиролизной печи

Объём газов, выделяющихся в процессе топливного горения, значительно повышается при кислородной недостаточности, искусственно создающейся внутри топки. Например, древесина сгорает при температуре около 500 градусов, с выделением метилового спирта, ацетона, уксусной кислоты, смолы и древесного угля.

Все эти отходы первичной реакции представляют собой горючие смеси, которые могут быть подвергнуты повторному циклу горения с получением определённого количества тепла.

Печи пиролизного горения нацелены на получение тепла из продуктов горения, также нося название газогенераторов, путём создания внутри них повышенных температур порядка 450 градусов, избавляющих пользователя от необходимости регулярной очистки топки – всё топливо сжигается в пыль.

Принцип работы пиролизной печи

Для описания принципа работы пиролизной печи необходимо взглянуть на её внутреннее строение и конструктивные элементы.

Принцип работы пиролизных печей

Основными конструктивными элементами печей пиролизного типа представлены газификационными и дожигательными камерами, системами подачи воздуха первого и второго порядка, водяной рубашкой и колосниковой решёткой.

После помещения топливного элемента в загрузочную камеру, он поджигается, вручную производится закрытие створок и включение дымососа. Теперь в высокотемпературных условиях недостаток кислорода провоцирует обугливание топлива и выделение из него  древесного газа.

Такой принцип работы пиролизного котла провоцирует образование в нем побочных продуктов реакции — угарного газа, углеводородов и водорода. Проникающий в камеру сгорание вторичный воздух вызывает более высокий результат сгорания топлива, часть выделяющегося тепла которого опускается в нижние уровни камеры, поддерживая пиролизный процесс.



Таким образом, пиролизные печи являются более экономичными по сравнению с печами обычными на целых 7%, потому что  пиролизный процесс продолжается минимум в течение 30 часов после загрузки в неё в качестве топлива древесины, и не менее 7 дней – используя уголь.

Для запуска газовой фазы работы печи, температура внутри неё должна быть не менее 450 градусов с максимальным порогом в 1100 градусов. Теперь внутрь камеры необходимо порционно подавать воздух, количество которого рассчитывается заранее по специальной схеме. Лучше соорудить дополнительную камеру сгорания газов, имеющую размер не менее 50 см. Минусом такого сооружения является отсутствие возможности вручную управлять подачей воздуха, соответственно, требуя создания автоматизированной линии контроля и регулирования температуры внутри печи. Согласно этим данным, аппарат будет самостоятельно рассчитывать и подавать нужную порцию воздуха.

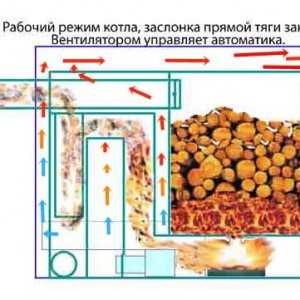

Схема работы пиролизной печи

Пиролизное сгорание влечет за собой разложение древесного топлива на отходы твёрдого остаточного типа, кокс и газов. Смешивающийся с порционно поступающим кислородом получившийся газ вступает в активную фазу реакции горения.

В процессе рабочего взаимодействия пиролизного газа с углекислым, происходит модификация токсичных веществ, при обычной реакции горения выбрасывающихся в атмосферу в больших количествах. В случае их участия в пиролизном горении, экологичность у такой печи гораздо больше, чем у стандартной.

Таким образом, пиролизные печи для дома являются одним из лучших вариантов экономичного обогрева помещения.



Преимущества такого типа печей



Преимущества пиролизной печки

Пиролизная печь имеет чрезвычайно высокий коэффициент полезного действия, превышающий величину 80% — таким образом, она предоставляет реальную возможность максимального экономного расходования органического топлива. Путём изменения автоматизированных настроек, КПД пиролизной печи также поддается регулированию.

Пиролизные печи предоставляют возможность также утилизировать отходы промышленного производства – резину, полимеры и отходы деревообрабатывающей промышленности, однако пи использовании нескольких видов топлива единовременно, необходимо строго соблюдать 70-процентный барьер наличия древесных остатков.

Ввиду практически полного сгорания топлива при высоких температурах, выбросы конечных продуктов горения в окружающую среду являются минимальными; внутри печи практически не остаётся сажи.

Автономный режим работы позволяет пиролизной печи поддерживать высокую температуру внутри топки на протяжении трёх суток без добавления новых топливных порций.

Однако для полноценной работы пиролизной печи  и исключения чрезмерной задымлённости требуется соблюдение строгого пропорционального соотношения воздушной и топливной смесей.



Недостатки печей пиролизной очистки

Однако этот вид печей имеет свои минусы.

Схема работы пиролизного котла

Прежде всего, потенциального пользователя отпугивает высокая стоимость пиролизного готового агрегата. Однако, начиная уже с первых дней работы, экономия от обогрева помещения с помощью печи пиролизного типа станет очевидной.

Печь, чья работа устроена на основе пиролиза, требует непрерывной подачи электроэнергии для функционирования автоматизированной системы управления и поддерживания бескислородного типа горения.

Самое главное, если плохо просушенную древесину положить в печь, пиролиза будет невозможно добиться никакими действиями. Необходимо избегать высокой степени топливной влажности. Пар, возникающий из испаряющейся влаги, растворяется в пиролизных парах, снижает степень сгорании топлива.

Данный недостаток устраняется путем подачи в камеру сгорания вторичного воздуха. Этот процесс обуславливает усиление сгорания летучих веществ и носит название двойного дутья.

Работа вентилятора дополнительной тяги, обеспечивающей большой пиролизный котел дополнительной тягой воздуха, требует непременного существования электронной сети, что делает невозможным использование такой печи в неэлектрофицированных местностях или в местностях, не снабжённых электрическими цепями непрерывной работы.

Изготовление пиролизных печей

Технология изготовления пиролизной печи малой мощности.

Кирпичную пиролизную печь, имеющую мощность 30 кВт, обогревающую дом размером в 70 кв. метров, вполне реально изготовить своими руками. Для данного строительства понадобятся:

•  в районе 400 единиц керамического кирпича или 100 – шамотного;
•  лист стали габаритами 6000 мм на 1500 мм толщиной не менее 4 мм;
•  3 чугунных колосника;
•  вентилятор не менее 300 Вт мощности;
•  поддувальная и топочная дверцы;
•  рычажный терморегулятор.

Монтажные работы пиролизной печи требуют сварочный аппарат, электрическую дрель и болгарки с большим и маленьким диаметрами круга, электроды и термодатчик.

Также потребует целый набор труб – профтруба размерами 800 на 400 мм и три трубы стандартные, диаметрами 57 мм, 32 мм и 159 мм

Не рекомендуется изготавливать пиролизные печи и различного храма, найденного на заднем дворе или в сарайных складах. Все пиролизные печи, собранные из подобных материалов, являются подопытными образцами, даже несмотря на то, что они исправно работают. Материалы, подходящие для строительства железной печи, категорически не подходят для пиролиза. Так что следует сразу избавиться от старых бочек, кусков труб и остального железного хлама, использование которого в строительстве ставит под угрозу всю идею создания будущей печи.

Отсутствие контроля над реакцией пиролизного горения превращает этот тип печи в стандартную буржуйку, поэтому основным залогом её будущей работы является использование новой аппаратуры в начинке печи.

Для обогрева жилья как нельзя лучше подходят котлы системы «стоп-старт». Он требует установку автоматизированной системы контроля температуры. Также отдельной системой снабжается процесс порционной подачи воздуха в камере дожигания.

Укладка пиролизной угловой печи

Система «стоп-старт» приводит к сложной работе котла, требующей использования целой системы заслонок и регуляторов.

Использование шамотного кирпича ведёт к быстрому износу печи в силу его особенностей с обязательной его заменой каждые два года.

Толщина металла, используемого в строительстве воздуховодов, не влияет на степень его прогорания – для пиролизной печи есть специальная сталь.

В суровых российских реалиях на данный момент появился ещё один вид самодельных пиролизных печей, не требующих электрофикации. Здесь камера газификации находится внизу, а дожигания – наверху аппарата – устройство использует естественную тягу воздуха, нагнетая нагретый в топке воздух  в камеру дожигания, где к нему примешивается вторичный воздух.

В нижнюю камеру кислород попадает через отверстия за счёт атмосферного разрежения – смешиваясь в топке с пиролизным газом, он  вступают в экзотермическую окислительную реакцию.

Полученный газ сгорает в верхней дожигательной камере, нагревая теплоноситель. Каждая стенка такого котла изготовлена из жаропрочной стали, что обеспечивает полное сгорание топлива в печи на протяжении 14 часов.

Теперь пора перейти к инструкции как изготавливается пиролизная печь из кирпича своими руками.



Несколько советов по созданию и работе с пиролизными печами



1. Пиролизная печь своими руками создаётся полностью на основе расчётной схемы – лучше всего, на готовой схеме Белякова. Такая печь будет иметь мощность в 40 кВт,  и сложена из кирпича.
2. Её периметр создается из красного кирпича. Внутренние печные стены складываются из кирпича шамотного. По окончанию сборки печи и подключения кулера или вентилятора, наступает время её эксплуатации.
3. Определить коэффициент полезного действия пиролизной печи можно простым бытовым способом – по анализу запаха исходящих от печи паров. Если в них улавливаются ноты угарного газа, КПД печи используется по максимуму.
4. Для отопления помещения пиролизной печью используются промышленные древесные или угольные брикеты.
5. Котельное помещение должно обладать собственной вентиляции и крайне желательно должно быть нежилым. Дело в том, что даже при двухфазном пиролизном процессе сжигания топлива, в печи образуется некоторое количество ядовитых веществ. Поэтому строитель, возводящий данную конструкцию, должен обладать большим спектром знаний о герметизации. Печь располагают на собственном дополнительном бетонном или кирпичном основании, на расстоянии не менее 200 мм от стен.
6. Самостоятельное изготовление печи подразумевает использование шамотного кирпича исключительно в качестве материала для футеровки, а песчано-глиняного раствора – в роли строительной смеси. А расстояние между котлом и кирпичными стенками должно составлять не менее 70 мм
7. При выкладке первого и второго рядов стенок, между кирпичами надо оставлять микрозазоры для осуществления вентилирования печи. На основе естественной конвекции воздуха, помещение будет быстрее прогреваться за счет выделяющегося тепла.
8. В процессе  выкладки стен необходимо протирать их мокрой тряпкой для затирки швов.
9. Основной информацией, которой следует владеть строителю и пользователю пиролизной печи – неукоснительное соблюдение техники безопасности.

При соблюдении всех вышеуказанных рекомендаций и правил, пиролизная печь, изготовленная своими руками, прослужит долго и будет являться наиболее экономичным вариантом индивидуального отапливания помещения.

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка…

Подписывайся на наши новости Вконтакте!

stroykirpich.com
