Печь на отработанном масле своими руками чертежи – Печка на отработке своими руками: чертежи, видеоинструкции

Содержание

делаем своими руками из газового баллона

Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу масла из выносного бака. Печи капельного типа легко сделать своими руками из бросовых материалов и металлолома.

Конструкция

Печь обычно состоит из цилиндрического корпуса или имеет прямоугольную форму. Внутри расположена топочная камера. В нижней ее части находится емкость для отработанного масла и отверстие для подсоса воздуха.

При нагревании масло начинает испаряться, и его пары смешиваются с находящимся в камере воздухом. Эта смесь поднимается под воздействием конвекции вверх по топке, где и сгорает с выделением большого количества тепловой энергии.

В верхнюю часть корпуса можно встроить воздушный или водяной теплообменник, это позволит полнее и равномернее обогреть всю площадь помещения или смонтировать контур горячего водоснабжения.

Капельная подача осуществляется по металлической трубке, подведенной к масляному испарителю. Другой конец трубки выведен наружу и подсоединен с помощью гибкого шланга к баку.

В верхней части печи находится дымовой патрубок, подсоединяемый к дымоходу. Температура вверху печи, даже оснащенной теплообменником, высока, поэтому дымоход должен монтироваться со строгим соблюдением правил пожарной безопасности.

Не рекомендуется делать печь с капельной подачей в открытом исполнении! Масло может воспламениться!

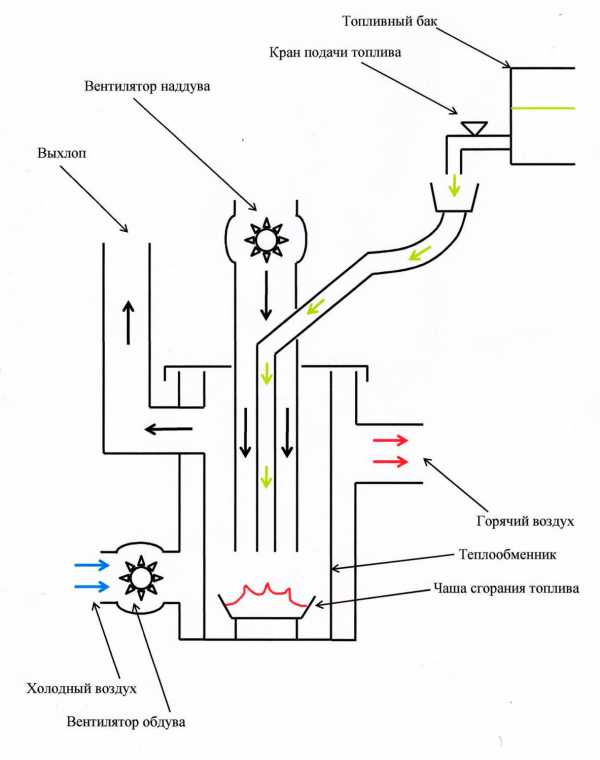

Чертежи печи на отработке с капельным поливом приведены на рисунке.
Из чего можно сделать?
Благодаря простой конструкции печь на отработке с капельной подачей масла можно сделать своими руками практически из любого материала: листового железа, старой бочки, газового баллона.
Единственное условие — стенки не должны быть тоньше 4 мм, в противном случае корпус поведет при топке.
Простой и надежный способ — сделать своими руками печь из газового баллона. Его корпус прочен и способен выдерживать большое давление и нагрев, а размеры как раз подходят для печки, способной отопить гараж, мастерскую или небольшой частный дом. Такая печь на отработке, при аккуратном исполнении, безопасна, ее легко чистить и растапливать. Работа печи показана в видео.
Смотреть видео: печь на отработке
Необходимые материалы
Для сборки печи капельного типа, работающей на отработанном масле, понадобятся:
газовый баллон на 50 литров — б/у, но без повреждений корпуса;
труба металлическая Ø100, с толщиной стенки не менее 3,5 м — около двух метров;

обрезки металлического равнополочного уголка 40-50 мм для теплообменника, подставки и других мелких деталей;
листовая сталь 4 мм, тоже можно использовать обрезки подходящего размера;

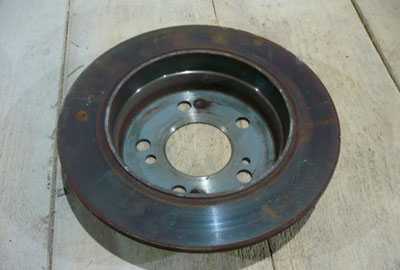

чугунный тормозной диск от легкового автомобиля;
отработанный баллон от фреона стандартного размера с рабочим игольчатым вентилем;
металлическая труба ½ дюйма — около полуметра;

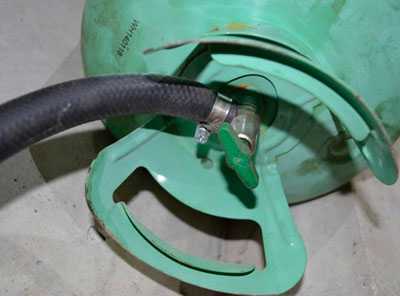

шланг подходящего диаметра, который можно надеть на трубу ½ дюйма и хомуты;
вентиль шаровый на ½ дюйма;
дверные петли и задвижка для дверцы топки.
Для воздушного теплообменника также потребуются канальный вентилятор и трубы подходящего диаметра. Можно использовать гофротрубу или комплектующие для дымохода.
Подготовка баллона
Газовый баллон, даже после длительного проветривания, содержит газовый конденсат. Чтобы его удалить, необходимо снять с него редуктор и вентиль и выставить на свежий воздух на пару суток.

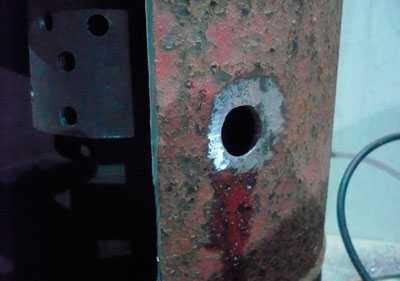

После этого в дне баллона очень аккуратно сверлят отверстие. Чтобы избежать искр, сверло нужно смочить маслом. Сверлится отверстие в толстом металле плохо, поэтому лучше начать со сверла меньшего диаметра, а потом рассверлить его до необходимого. В итоге должно получиться отверстие диаметром 10-16 мм.
Просверленный баллон заполняют водой и, после выдержки в течение суток, сливают ее. Конденсат имеет резкий и крайне неприятный запах, поэтому сливать его нужно аккуратно и вдали от жилых объектов. Можно повторить процедуру, чтобы промыть баллон как следует.
Корпус печи

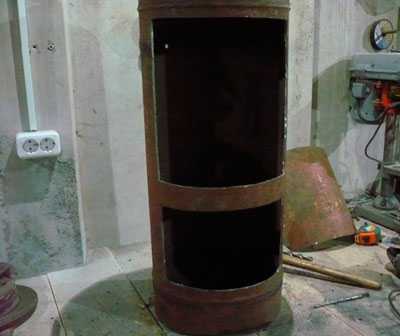

Баллон условно разделяют на две неравные части: нижняя — на 1/3 высоты, и верхняя — на 2/3. В обеих частях вырезают проёмы, по ширине примерно на четверть окружности. Выполнение проёмов показано на фото.
Вырезают отверстия с помощью болгарки, стараясь делать ровный срез — вырезанные куски металла потом будут использованы для изготовления дверок.

Внутреннее пространство баллона еще раз промывают водой под напором из шланга. Это поможет окончательно смыть остатки газового конденсата.

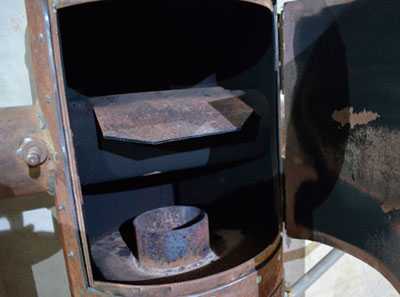

Отсеки печи необходимо разделить металлической вставкой. Ее вырезают своими руками из листового металла 4 мм по размеру баллона.
Этот круг образует дно камеры сгорания паров масла. Камера в результате получается достаточно большого размера, что позволяет использовать печь для топки дровами или брикетами, а также сжигать в ней мусор. Примеряют дно на место и при необходимости подгоняют его.
Горелку делают своими руками из отрезка трубы Ø100 мм, длина — 20 см. В нем. с помощью дрели и сверла по металлу. делают отверстия диаметром 10 мм.

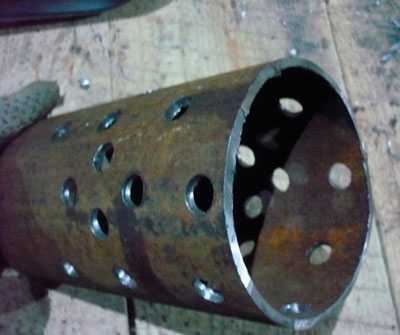

Отверстия располагают по окружности в шахматном порядке примерно до середины горелки.
Внутреннюю часть трубы после рассверловки отверстий тщательно шлифуют, чтобы не осталось заусенцев. На них в процессе эксплуатации печки будет оседать сажа и копоть.

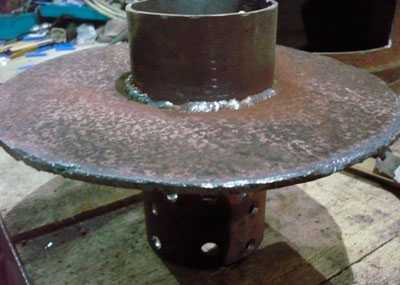

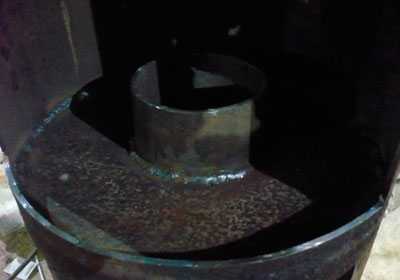

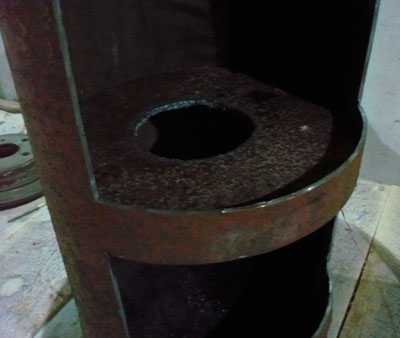

Горелку устанавливают в предыдущую деталь — дно верхней камеры, после чего проваривают стык с помощью сварочного аппарата.
Полученную деталь устанавливают на место — в корпус печи между камерами. Ставят ее перфорированной частью вниз. Отверстия предназначены для свободного подсоса воздуха.

Поддон для отработки, образующий дно нижней камеры, выполняют своими руками из автомобильного тормозного диска подходящего диаметра. Можно взять использованный диск. Чугун — жаропрочный материал, к тому же конструкция диска позволяет утяжелить нижнюю часть печи и сделать ее более устойчивой.

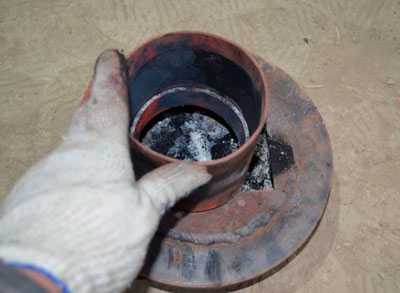

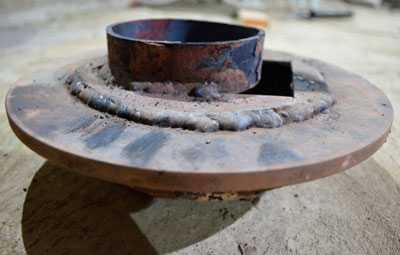

К нижней части диска приваривают заглушку, чтобы закрыть отверстия. Ее вырезают из листового металла 4 мм.
Из него же делают верхнюю крышку с проемом. Форма проема должна позволять приварить ответную часть горелки и оставить свободный доступ воздуху.
К крышке приваривают низ горелки — кусок трубы Ø100 мм, длина — 10 см.

Для стыковки частей горелки используют муфту. Ее можно сделать своими руками из трубы Ø100 мм, разрезанной вдоль и слегка разогнутой. Муфта необходима для того, чтобы сделать конструкцию горелки разъемной. Подняв ее, можно вынуть поддон для масла и прочистить его, а также удалить сажу с верхней части камеры и горелки.
Система подачи масла
В печах капельного типа, сделанных своими руками, подача масла производится от внешнего бака с помощью настраиваемой капельницы. В рассматриваемой конструкции печи в качестве капельницы используют использованный баллон из-под фреона. Главное условие — исправность его игольчатого клапана.

В нижней части баллона вырезают отверстие такого размера, чтобы было удобно заливать отработку из канистры или другой емкости. Можно установить на заливное отверстие сетку, она будет выполнять функцию фильтра грубой очистки. Бак для масла должен располагаться выше уровня печи, поэтому к корпусу можно приварить кронштейны для подвеса. К вентилю баллона подсоединяют шланг с помощью хомута.

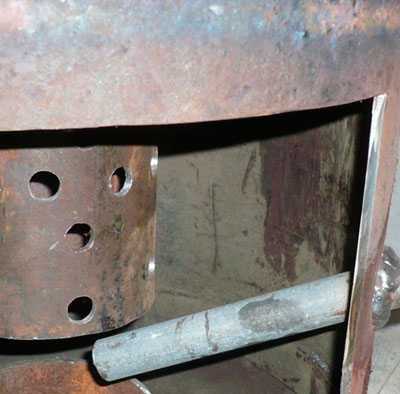

В корпусе печи делают отверстие, располагая его со стороны установки масляного бака. Диаметр отверстия должен позволять закрепить полдюймовую трубу для подачи масла.
От трубы отрезают кусок нужной длины и на одном конце нарезают резьбу, а другой срезают под углом так, чтобы направить струйку масла точно в проем в поддоне.

Трубу приваривают к корпусу. Шов зачищают.

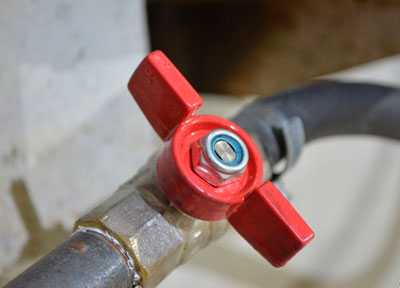

На другой конец трубы, оснащенный резьбой, накручивают шаровый вентиль. При сборке к вентилю подключают сгон с надетым на него свободным концом масляного шланга.
Теплообменник
В этой печи теплообменник — не обязательный элемент. Если необходимо отапливать небольшое помещение без перегородок, достаточно будет тепла от стенок печи. Но для большей эффективности рекомендуется сделать воздушный или водяной теплообменник, размещенный в верхней камере.
В качестве теплообменника используют отрезок трубы Ø100 мм такой длины, чтобы ее концы выходили за пределы корпуса на 10-20 см с обеих сторон. В корпусе с противоположных сторон делают два отверстия, в которые пропускают эту трубу. Закрепляют ее сваркой.

Над теплообменником приваривают рассекатель пламени из листового железа. Он будет разбивать пламя на языки, благодаря чему теплоотдача на стенки и трубу теплообменника увеличится.
Внутрь воздушного теплообменника устанавливают завихритель. Он необходим для ускорения воздушных потоков и лучшего теплосъема. Его делают из стальной полосы или уголка, разделенных на отогнутые лопасти.

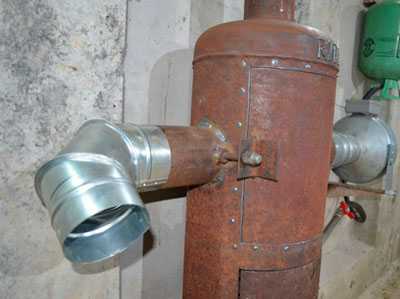

К трубе теплообменника подключают воздуховоды. Их можно сделать из неутепленной трубы дымохода и соответствующих угловых элементов. С одной стороны в воздуховод врезают канальный вентилятор. Вентилятор можно включить в сеть напрямую или через контакты термореле, установив его на корпус вентилятора и настроив температуру опытным путем.
Дверцы и запорная арматура
Из отрезанных на первом этапе фрагментов баллона делают дверцы, приварив к ним петли и задвижку.
На нижней дверке выполняют отверстие для улучшения подачи воздуха. Удобнее делать его в нижней части.

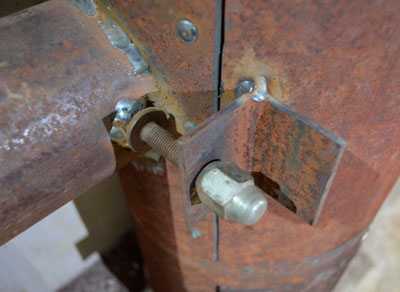

Для герметизации верхней дверки делают упорные пластины из стальной полосы. Их садят на заклепки.
Замок двери может иметь совершенно любую конструкцию, его можно сделать своими руками, так как открывают дверь нечасто, только для удаления сажи или при топке печи твердым топливом.
Дымовая труба и дымоход
Дымовой патрубок из обрезка трубы Ø100 мм приваривают к верхней части газового баллона, предварительно вырезав отверстие подходящего диаметра. Внутреннюю поверхность дымового патрубка зачищают от окалины, чтобы избежать осаждения копоти.
Дымоход делают из нержавеющей сэндвич-трубы, собирая ее из нужных элементов. Его можно вывести как через перекрытия, так и через стену.
Дымовые газы в печи на отработке имеют высокую температуру, из-за чего труба дымохода может прогореть! Нельзя использовать неизолированную трубу и стеновые проходки во избежание пожара!
Видео: мини-печь капельного типа
Видео: печь «Инферно», часть 1 и часть 2
Розжиг и эксплуатация
Разжечь холодную печь на отработке — непростая задача. Пары масла горят только в нагретом состоянии. Поэтому приходится разжигать ее с помощью других горючих жидкостей — бензина, спирта. Их наливают тонким слоем поверх масла в поддоне и поджигают.
При горении они нагревают верхний слой отработки, начинается испарение масла, и печь запускается в рабочем режиме. После этого открывают вентиль на шланге подачи масла и настраивают его поступление в печь. Для остановки печи достаточно перекрыть вентиль. Подача топлива прекратится и, как только масло в поддоне прогорит, печь погаснет.
Чистку печи от нагара и сажи делают с помощью металлических ершей или мелкого гравия, закидывая его в дымовую трубу. Проходя по стенкам дымохода, гравий отбивает сажу, и она падает внутрь топочной камеры. Открывают дверку и выметают сажу щеткой. Потом вынимают поддон, вычищают из него осадок и упавшую сажу, гравий и другие загрязнения.
При правильной эксплуатации и соблюдении пожарной безопасности печь из газового баллона способна служить долгие годы. Ее не рекомендуется ставить в жилом помещении из-за неприятного запаха, сопровождающего горение отработки, но можно установить ее в котельной и подключить водяной контур. В этом случае печь капельного типа может использоваться для отопления частного дома.
gidpopechkam.ru
Как сделать печь на отработанном масле своими руками
Не будем вдаваться в подробности изобретения этого простейшего отопительного агрегата. Конструкция печи на отработанном масле известна уже давно и с успехом, в различных «вариациях», используется для обогрева гаражей, различных «подсобок» и хоз/построек. Такая печь становится буквально «палочкой-выручалочкой» в тех случаях, когда нет возможности (или нецелесообразно) устанавливать в помещении какой-либо генератор тепла или протягивать к нему отдельную нитку теплотрассы.
Стоит сразу указать, что без сварочного аппарата при изготовлении такой печи не обойтись. Если его нет (или не представляется возможным взять во временное пользование), есть вариант – подготовить все чертежи, материалы и обратиться к профессиональному сварщику.
Чтобы понять, как правильно смонтировать печь, необходимо знать принцип ее функционирования. В качестве топлива используется отработка не только автомобильного масла, но и трансформаторного, трансмиссионного (или их смесь). Дело в том, что в основном горит не оно само, а его пары, которые образуются в процессе кипения. Для отвода продуктов горения устанавливается, как и на других типах подобных агрегатов (например, котлах, газовых колонках), отводящая труба (вытяжка). Регулировка мощности осуществляется специальной заслонкой, которая одновременно является крышкой, закрывающей заливную горловину.
Конструкция

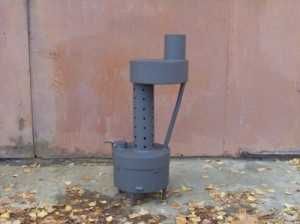

Рассмотрим простейшую модель такой печи. Ее конструкцию несложно понять из рисунка.
Мы сознательно не приводим конкретные диаметры и длины, так как зная принцип работы, каждый мастеровитый хозяин сам сможет определить, каких примерно габаритов заготовки металлических труб ему понадобятся в соответствии с необходимой мощностью печки.
Как правило, используются 2 отрезка одинаковой длины большего диаметра (к примеру, 250 – 300 мм), а 2 – меньшего (100 мм). В каждой из «больших» труб вырезаются по 2 «окна». В одной (это будет «топливный бак») – для установки крышки-заслонки и вертикального колена, в другой – для присоединения его и дымохода.
В качестве таковых готовятся куски труб «малого» сечения. Для указанных параметров заготовок для переходного колена достаточно длины в 80 см, для вытяжки – не менее 4 м.
В «переходнике» предварительно высверливаются отверстия (д. 1 см) по всей длине и окружности, с определенным интервалом (порядка 5 см). После этого его приваривают одним концом к подготовленному ранее отрезку трубы большего диаметра (на котором заливная горловина). Сверху (на второй конец) устанавливается другой отрезок трубы 250 – 300 мм, в котором заранее также вырезается «окно». Последний этап – вваривание дымохода (труба малого сечения).
Остается добавить, что такая конструкция (при обозначенных размерах) способна отопить до 25 «квадратов» площади.
Существует множество вариантов подобных конструкций, но принцип работы, несмотря на разнообразие размеров и форм, у всех таких печей один и тот же.
Но работу нельзя считать законченной, пока не будет проведена проверка работоспособности агрегата. В целях безопасности это целесообразно делать вне помещения. Температура на улице роли не играет, так как «запалить» агрегат несложно.
Как это сделать? Сначала через горловину заливается подготовленное топливо, не более чем на половину объема. В качестве «запальника» используется обыкновенная ветошь. Кто-то смачивает ее в этом же масле, кто-то, для лучшего розжига – в керосине (но только не в бензине!). Кусок ткани помещается внутрь печки, и заслонка прикрывается с расчетом, чтобы остался небольшой зазор (для тяги). Вскоре после воспламенения масло закипит, и процесс «пойдет». Если с первого раза и не получится, то отчаиваться не стоит. Любое дело требует опыта. После 2-3 попыток печка непременно «запустится».
Что учесть?
В процессе работы труба с залитым маслом нагревается до высокой температуры (порядка 800 0С). Следовательно, необходимо ставить такой агрегат обязательно на постамент (не воспламеняющийся). Причем или в центре помещения, или закрывать его теплоизолирующим экраном при размещении в районе стены.
Как можно повысить эффективность работы?
Самый простой способ – обеспечить принудительный наддув без изменения конструктивных элементов агрегата. Можно даже использовать обыкновенный автомобильный вентилятор на 12 В. Главное – добиться хорошей тяги (его мощность должна соответствовать размерам печки).
Некоторые умельцы используют такое устройство для создания небольшой автономной системы обогрева, соединяя его трубами с несколькими радиаторами. Но это более сложная конструкция, так как дополнительно понадобится циркуляционный
ismith.ru
Печь на отработке своими руками: чертежи, видео, инструкции
Соорудить печь на отработке своими руками – экономичный и вполне реальный способ отопления подсобных помещений, теплиц, гаражей.
Такая печь – это настоящее чудо, идеальный способ отопления, так как не затрачиваются ресурсы, а используются бесполезные отходы в виде отработанного масла.
Устройство довольно простое, поэтому ее можно сделать даже будучи не профессионалом.

Однако прежде чем приступить к изготовлению, нужно определиться с типом конструкции, который будет зависеть от отапливаемого помещения.
Как устроена печь?
Печь на отработке устроена аналогично пиролизной печи на дровах.
Горение масла осуществляется следующим образом:
Горят пары с выделением горючих газов;
При высокой температуре догорают образованные горючие газы.
Полное сгорание масла обеспечивает выделение малотоксичного дыма и высокую эффективность конструкции.
Для обеспечения полного сгорания, печь должна иметь следующее устройство:
Нижняя камера сгорания, соединенная с баком, является низкотемпературной и должна иметь отверстие (воздушную заслонку) для циркуляции воздуха и подачи масла в поддувало для розжига;
Средняя камера для горения газов представляет собой перфорированную трубу, отверстия которой предназначены для циркуляции воздуха;
Верхняя камера для сжигания остатков газа и образования дыма соединена с дымовой трубой, выведенной в дымоход.

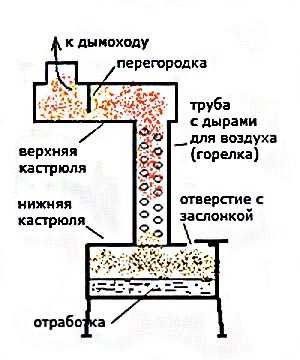

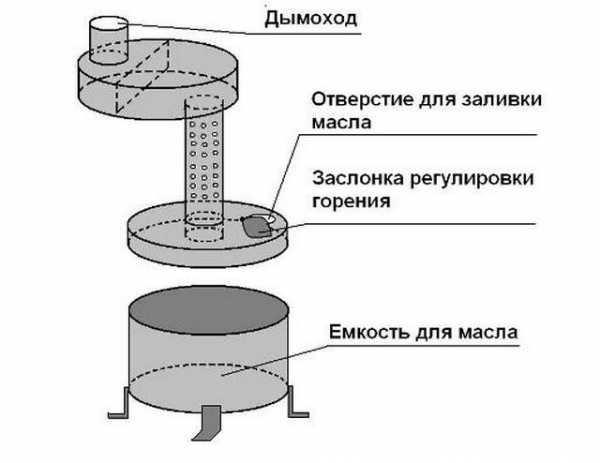

Чертеж устройства печи представлен ниже, а более наглядно можно посмотреть на видео.
Также можно сделать печь капельного типа, которая экономит расход топлива.
Для устройства такого типа печи в камере сгорания нужно установить крыльчатку, которая будет задерживать горящую смесь в нижней камере, тем самым обеспечивая капельную подачу топлива.
Дымоход должен быть длиной не менее 4 м, а расположение строго вертикальное. Верхняя часть дымохода должна быть защищена оголовком.
Работает печь следующим образом: отработанное топливо заливается в нижнюю камеру, в которой топливо нагревается, и образуются масляные пары, поступающие в трубу-горелку и воспламеняющиеся под действием кислорода.
После этого газы поступают в верхнюю камеру, в которой они догорают, а отработанные продукты и дым выходят через дымоход. Как работает печь, наглядно продемонстрирует видео.
Видео:
Также печь может быть оснащена наддувом или поддувом. Самодельная печь с наддувом обладает повышенной температурой горения, но тогда корпус печи быстро приходит в негодность.
Наддув обеспечивается автомобильным или бытовым вентилятором, который устанавливается таким образом, чтобы обдувалась верхняя камера печи.
Поддув чудо-печи осуществляется с помощью искусственного увеличения тяги, для этого делается дымоход с изменением положения: от горловины средней камеры устанавливается горизонтально длинная труба, а потом – вертикальный дымоход.
Это увеличивает эффективность отопления с наименьшими затратами.
Технология изготовления печи из баллона
Печь на отработке можно изготовить из газового баллона, так как он обладает подходящей формой, а толщина металла обеспечивает долгий срок службы.
Баллон стандартизированного размера подходит для отопления помещения площадью до 90 кв.м. А при внесении некоторых изменений можно сделать печь на отработке с водяным контуром.
Для подачи воздуха в печь из баллона не требуется турбо-горелка, ведь топливо поступает самотеком. Ниже представлен чертеж конструкции из баллона.

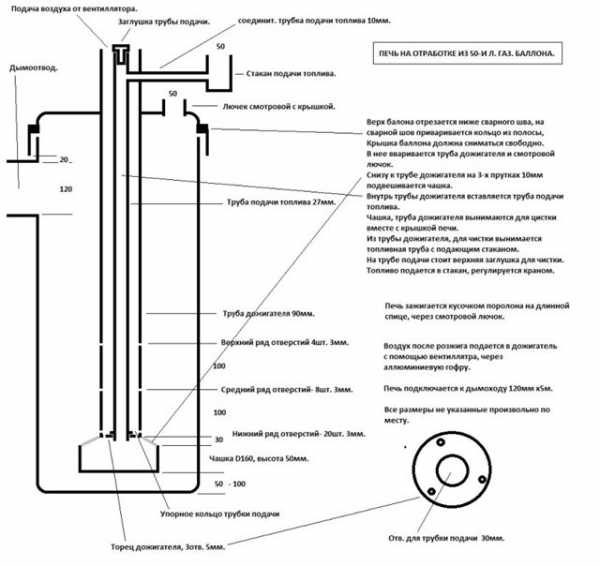

Подробный чертеж позволит сделать качественную печь.
Для работы потребуются:
газовый баллон объемом 50 л из металла толщиной не более 15 мм;
листовой материал, из которого будет изготовлена топливная емкость;
дымоход с толщиной стенок 2-3 мм;
трубы металлические;
стальные уголки.
Также для работы потребуются:
углошлифовальная машина;
дрель;
строительный уровень и др.
Сначала нужно подготовить баллон, устранив остатки газа. Затем из емкости слить накопившийся конденсат и хорошо промыть водой несколько раз. Подготовка баллона должна осуществляться на улице.
После этого баллон устанавливается в вертикальное положение и полностью заливается водой во избежание воспламенения во время сварки.
Теперь нужно сделать разметку для среза верхушки. Верхнюю часть нужно надрезать болгаркой, дождаться вытекания воды до среза, после чего отрезать верхушку полностью.
Срезанная верхушка послужит крышкой для топливной емкости. Воду из емкости нужно полностью слить.
К нижней части баллона привариваются уголки высотой 25 см, выступающие в качестве ножек. После этого нужно на расстоянии 10 см от верха вырезать круглое отверстие для дымохода.
Отверстие по диаметру должно совпадать с размером патрубка. Патрубок вставляется в отверстие и присоединяется с помощью сварки.
Далее к горизонтально расположенной трубе нужно приварить отрезок трубы в вертикальном положении высотой 4 м. После этого дымоходную трубу можно выводить на улицу.
В нижней части баллона нужно сделать поддувало. Для этого необходимо вырезать квадратное отверстие и установить дверцу.
После этого можно переходить к изготовлению нижней камеры, которая устанавливается на дно баллона.
Для изготовления нужна труба высотой 10 см и диаметром 14 см, которая приваривается снизу. Обязательно необходимо сделать шов герметичным.
Крышка выполняется из стали и должна иметь два отверстия: одно в середине диаметром 11 см, к которому приваривается труба, а второе – возле края, диаметром 7 см, к которому крепится воздушная заслонка.
Заслонка необходима для подачи масла в камеру и для регулировки подачи воздуха. Более подробно изготовление нижней камеры можно посмотреть на видео.
Видео:
Теперь потребуется труба, высота которой будет равна высоте баллона с диаметром 11 см. Один конец нужно заварить, а другой – приварить к топливной емкости.
Теперь по всей окружности этой трубы проделываются отверстия диаметром 1 см для поступления воздуха. Получившуюся конструкцию вставить в баллон, а сверху приварить крышку.
Это послужит средней камерой печи. К заваренному концу трубы приваривается круглая пластина из стали с отверстием, образуя верхнюю камеру.
Печь на отработке готова, ее работа представлена на видео.
Видео:

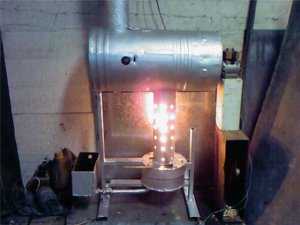

Если требуется водяное отопление, то, помимо всех перечисленных работ, еще нужно сварить резервуар для воды, который нужно расположить в верхней части баллона.
А сквозь резервуар пустить нагреваемую трубу, отдающую тепло воде, которая поступает в систему отопления. Технологию изготовления отопления с водяным контуром можно посмотреть на видео.
Видео:
Технология изготовления печи из листового металла

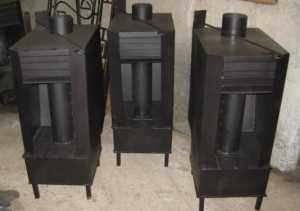

Печь на отработке из листового металла является более популярным вариантом, так как она более компактная, легкая (до 30 кг) и имеет варочную плиту, на которой можно греть воду и готовить пищу.
Изготовить можно несколько видов печей, но принцип работы у них одинаковый.
Для работы потребуются материалы такие же, как и для печи из баллона, и другие, например:
металлические листы толщиной 4-6 мм;
отрезки металлической трубы толщиной 4 мм, диаметром 35,2 см, длиной 6-10 см;
труба толщиной 5 мм, диаметром 34,4 см, высотой 50 см;
металлические уголки 3х3 см и 80х90 см.
Сначала необходимо подготовить чертеж конструкции. Чертеж можно сделать самостоятельно или найти готовый, технологию разработки можно посмотреть на видео.
Видео:
Чертеж должен отображать все размеры, согласно которым изготавливаются детали. Нижняя камера сгорания соединена с топливной емкостью и представляет собой круглый бак с крышкой.
На крышке должно быть два отверстия: одно – для заливки масла, другое – для перфорированной трубы, являющейся средней камерой печи.
Нижняя камера выполняется из трубы диаметром 34,4 см и высотой 11,5 см. Дно камеры вырезается из листа металла, ножки необходимо сделать из уголков.
Теперь нужно сделать крышку из трубы диаметром 35,2 см и высотой 6 см. Один конец этой трубы будет закрыт куском металла того же диаметра, который нужно приварить.
В середине крышки вырезается отверстие диаметром 10 см. Возле края проделывается второе отверстие диаметром 6 см.
Теперь в трубе диаметром 10 см и высотой 36 см высверливаются отверстия диаметром 1 см равномерно по всей окружности. Труба приваривается перпендикулярно к крышке нижней камеры.
На крышке нужно сделать воздушную заслонку, которую можно прикрепить болтом. Диаметр отверстия для заслонки – 6 см. Заслонка требуется для заливки масла и розжига.
Печь со всех сторон можно обложить кладкой из кирпича. Кладка из кирпича обеспечивает длительное сохранение тепла. Пример представлен на фото.
Следующим этапом является изготовление верхней емкости, которая изготавливается аналогично нижней камере.
Для этого нужна труба диаметром 35,2 см и длиной 10 см и две круглых металлических пластины такого же диаметра. Ближе к краю пластины, предназначенной для дна, нужно сделать отверстие диаметром 10 см.
Внизу к отверстию нужно приварить трубу диаметром 11 см, которая устанавливается на перфорированную камеру.
Теперь делается крышка для верхней камеры из металла толщиной 6 мм. В ней проделывается отверстие для дымоходной трубы с противоположной стороны от отверстия в дне емкости.
А между отверстиями приваривается внутренняя перегородка для удержания тепла. К крышке нужно приварить дымовую трубу. Чертеж печи из листа металла представлен ниже.
Самодельная печь изготавливается любым способом и при качественном выполнении работ прослужит долгие годы и будет отличной заменой печи на дровах.
