Печь на отработке и на дровах своими руками – Универсальная печь, работающая на дровах и отработке своими руками

Экономичная печь на отработке своими руками

Очень часто в хозяйских постройках или домах, где проживают периодически, требуется установить экономичную печь. Доступным и бюджетным вариантом является печь – буржуйка на отработанном топливе. Настоящие хозяева быстро придумали, как пустить масло в дело и придумали отопительную систему, работающую на энергоемком топливе. Данное сырье сгорает, отдавая много тепла и отдает минимум сажи или копоти в помещение. Печь и способ отопления – максимально удобный вариант для обогрева многих хозяйственных построек, как гаражи, сараи, теплицы или загоны для животных.

Оглавление:

1. Печь на отработке своими руками
2. Положительные и отрицательные стороны использования отработки топлива
3. Печь на отработке своими руками, чертежи
4. Печь на отработке из газового баллона, выполненная своими руками
5. Печь для гаража на отработке своими руками
6. Печь на отработке капельного типа своими руками
7. Печь на отработке и дровах своими руками

Печь на отработке своими руками

Конструирование данной печки несложное и при наличии инструментов и материалов можно изготовить ее за несколько часов. Что касается сырья, то у автомобилистов утилизация отходов солярки, переработанного масла и других горючих материалов, является большой проблемой. Решение применять отходы переработки из автомобиля для отопления того же гаража или других построек является прекрасным решением, которое принесет двойную пользу. Дармовой материал, являющийся к тому же и практически безопасным для окружающей среды – идеальное решение. Осталось только сделать печь и применять топливо дважды, по назначению и как вторсырье. Взять использованное сырье можно в большом количестве на станциях техобслуживания и автопредприятиях. Там порой даже оплачивается утилизация переработанного сырья.

Положительные и отрицательные стороны использования отработки топлива

Самым главным преимуществом работы печки на отработке, сделанной своими руками, есть высокая экономичность. Отработка – практически бесплатное топливо, приобрести которое можно за чисто символическую сумму. Коэффициент полезного действия котельной установки не менее семидесяти пяти процентов. Это не самые высокие показатели, но и не маленькие. Среди преимуществ отопления при помощи экономичных печей на отработке, можно выделить такие параметры:

• теплоотдача данного типа обогрева соизмерима с электрическим обогревателем, мощностью пятнадцать киловатт. Средний расход топлива – один литр в час;
• за пятнадцать минут нагоняется высокая температура и прогревается помещение среднего размера;
• в ход пойдет любая отработка, это может быть трансмиссионное, амортизационное или моторное масло;
• конструкцию можно использовать при любых температурных режимах, низкая температура не повлияет на качество работы печи;
• чтобы сделать такую отопительную систему не нужны особые навыки, достаточно владеть сваркой и слесарными умениями;
• плоский верх печи позволяет готовить пищу на ней;
• сооружение достаточно мобильное и может быть перемещено в любое удобное место;
• сжигание отходов топлива можно назвать условно экологичными, но вред для окружающей среды минимальный;
• печь можно врезать в отопительную систему.

Что касается минусов данного варианта, можно выделить такие:

• чтобы исключить попадание угарного газа и дыма в помещение, необходимо изготовить достаточно длинный дымоход и хорошо изолировать его;
• следует заниматься чисткой котельной установки и дымохода не реже, чем каждые десять дней;
• вопрос хранения масла в зимний период требует заблаговременного решения, чтобы отработка не замерзла, его необходимо хранить в теплом месте или закапывать в грунт ниже полосы промерзания;
• тепло не накапливается, в помещении комфортная температура пока топится печь;
• для соблюдения техники безопасности необходимо приобрести огнетушитель и хранить его недалеко от выполненной собственноручно печи.

Печь на отработке своими руками, чертежи

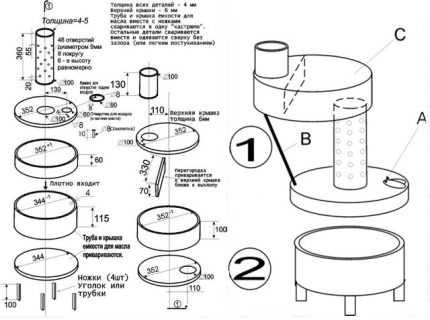

При принятии решения соорудить отопительный прибор на отработке собственноручно, необходимо продумать, какой тип сооружения будет. Известны три варианта отопительной системы на использованном масле:

• Пиролизная горелка – изготавливается из листов металла или уже готовых трубок, баллонов, из себя такая система представляет два закрытых резервуара, соединенных между собой с помощью трубы. В нижний резервуар заливается отработанное масло, которое выделяет пары, те в свою очередь горят, распространяя тепло. Температуру можно регулировать, увеличивая или уменьшая поступление кислорода.
• Конструкция с встроенной вентиляцией – специально приспособленный вентилятор подает воздух во второй отсек, это позволяет осуществлять процесс топки результативнее, тепло распространяется по всей комнате.
• Конструкция с капельной подачей отработки – такая модель идентична принципу работы дизельного двигателя и является наиболее экономичной, но в то же время и самой сложной в изготовлении. В продаже имеются заводские аппараты и лучше приобрести готовую конструкцию. Данный тип печи довольно требовательный к качеству топлива и к его температуре.

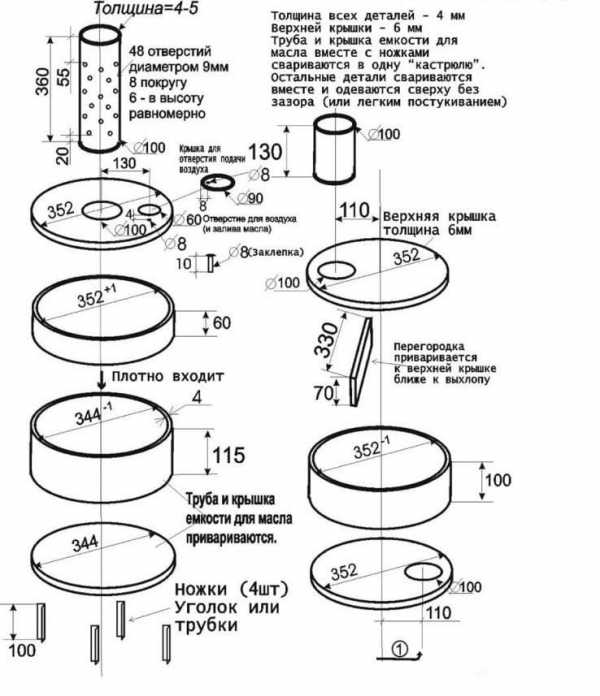

Вариантов изготовления печи много, но при любой вариации, необходимые части отопительной системы такие:

• топливный бак или камера сгорания;
• камера дожигания;
• воздушная заслонка;
• патрубок дымохода;
• подача первичного воздуха;
• отверстие для вторичного воздуха;
• ножки.

У печки на отработке есть положительные и отрицательные стороны. Из плюсов можно выделить такие моменты:

• экономичность – невысокий расход топлива;
• легкость в изготовлении – сделать такую конструкцию можно за день;
• энергетическая независимость – топить печь можно в любое время сколько необходимо, без привязки к газу или электричеству;
• многофункциональность – печь отапливает помещение, при помощи отработки можно нагреть воду или приготовить пищу.

Минусами таких конструкций есть то, что:

• трубы для дымохода должны быть установлены только строго горизонтально с высотой трубы не меньше четырех метров;
• необходимо регулярно очищать дымоход.

Но не следует забывать о мерах предосторожности при использовании самодельных отопительных конструкций:

• в кипящее масло не должна попадать вода;
• во время работы отопительной системы необходимо аккуратно совершать дозаправку топлива;
• не использовать такой вариант отопления в комнатах с затрудненным доступом свежего воздуха;
• не бросать прибор без контроля на долгий период времени.

Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

• Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
• Понадобится лист металла такой же толщины –до полутора сантиметров.
• Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
• Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
• Для ножек потребуется металлический уголок или трубка.
• Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

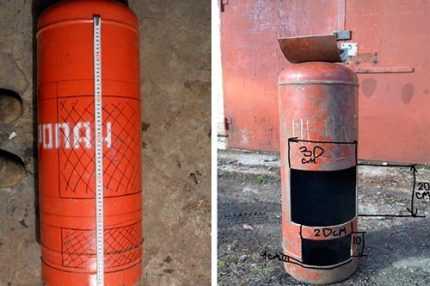

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона — нижняя камера сгорания, высота данной части конструкции – около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача – задерживать в резервуаре разогретый дым.

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней – ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

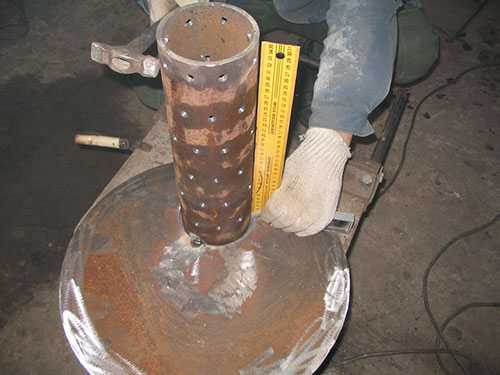

В соединительной трубке сверлится сорок восемь отверстий – это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

Печь для гаража на отработке своими руками

К классической конструкции можно присоединить дополнительные фрагменты и усовершенствовать печь. Мастера советуют попробовать такие дополнения:

• Одним из недостатков такой печи, считается быстрое охлаждение после прекращения процесса горения, чтобы воздушный обогрев был эффективнее, специалисты советуют изготовить теплообменник. Такое инженерное решение повысит коэффициент полезного действия печи и сможет результативнее обогревать помещение.
• Если соорудить рефлектор и сделать отвод трубы с подачей теплого воздуха в соседнее помещение, можно обогревать дополнительные комнаты.
• Чтобы печь выполняла функции бойлера, необходимо приварить бак для воды, который будет прогреваться от печи.
• Дополнительный резервуар с автоподачей масла поможет продлить период работы печи.

Покрасить конструкцию можно с помощью смеси жидкого стекла и алюминиевой пудры.

В гараже такая система отопления будет настоящей находкой, это поможет решить вопрос утилизации отработанного масла и обогрева помещения без высоких материальных затрат.

Как изготовить печь на отработке своими руками, можно посмотреть в видео. Там подробно рассказано, как сделать печь на отработке своими руками.

Печь на отработке капельного типа своими руками

Печь на отработке капельного типа изготавливается так же, как и описанные выше. Отличительной чертой такой конструкции является капельная подача горючего. Из внешнего бака при помощи капельницы подается масло. Чаще всего печь такого типа изготавливается из фреонового баллона при условии целостности игольчатого клапана. Внизу баллона вырезается отверстие для заливания использованного масла, необходимо сделать его таким размером, чтобы залив отработки из канистры был удобным. Если над отверстием расположить мелкую сетку, она сможет отфильтровывать заливаемые материалы. Так как резервуар для масла расположен выше уровня отопительной системы, следует приварить приспособления для подвеса бачка.

Для печи капельного типа идеально подойдет баллон из под газа. Изготавливается такой тип печи аналогично другим, ранее описанным.

Для правильного изготовления печи на отработке своими руками, необходимо внимательно рассмотреть все чертежи. В них подробно и детально описан алгоритм действий и этапность работы.

Но изготовление печи капельного типа на отработке своими руками достаточно непростое и если нет навыков такой работы, нужно внимательно изучить видео и чертежи данного варианта отопительной системы. Если нет уверенности, что все получится или нет достаточного запаса материала инструментов, можно приобрести агрегат заводского изготовления. Все правильно рассчитать и сделать оборудование безопасным – непросто.

Печь на отработке и дровах своими руками

Печь на отработке и дровах своими руками или как ее называют – комбинированная – простое и высокоэффективное приспособление для отопления помещений. Комбинированные печи объединяют два важных принципа – высокую теплоэффективность и простое внутреннее строение. Такие печи – идеальный вариант для отопления нежилых помещений без больших экономических затрат.

Есть три способа изготовления устройства:

• самый простой способ – из стальных листов или баллонов;
• устройства с принудительным нагнетанием воздуха;
• устройство капельного типа.

Как уже отмечалось, изготовить последний вариант доступно только тем, кто обладает определенными навыками.

В комбинированной печи масло подается сверху, а дрова горят внизу.

Такой вариант печи – комбинированной – требует разумного использования. Грамотная эксплуатация должна проявляться в умении заправлять и разжигать отработку. При условии, что печь самодельная, необходимо особенно тщательно следить за правилами использования конструкции.

Дозаправка производится через приспособленное для этого отверстие, разрешено дозаправлять на две трети от нормы. Разжигается печь при помощи опилок, смешанных с отработкой. Для облегчения розжига используют бумагу.

Комбинированная печь становится все более популярной для отопления небольших хозяйственных построек. Это обусловлено дешевизной материала и высокой теплоотдачей. Но если говорить о сравнении печи на отработке и комбинированного варианта отопления, то первый вариант – дешевле и доступнее.

Изготовить печь на отработке под силу любому мастеру и если есть возможность покупать сырье, то данный тип отопления нежилых помещений экономически выгодный и удобный.

tolkostroyka.ru

Буржуйка на отработанном масле: изготовление печки своими руками

При работе любых механизмов используют технические масла. Во время употребления по прямому предназначению они не сжигаются и сохраняют горючесть.

Вместо утилизации, альтернативным вариантом их повторного применения является буржуйка на отработанном масле, изготовить которую можно своими руками.

Давайте попробуем разобраться, как работает буржуйка и какие материалы потребуются для ее изготовления. Также мы расскажем о популярных моделях самодельных печек и поделимся секретами их успешной эксплуатации.

Содержание статьи:

Принцип действия буржуйки

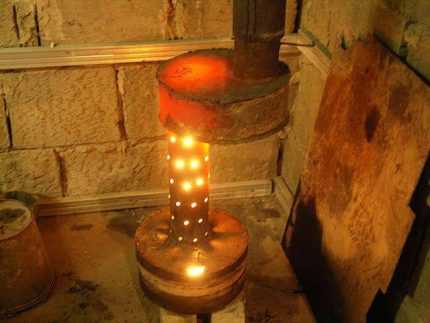

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.

Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Изготовление простой буржуйки своими руками

Базовая конструкция буржуйки, изготовленной своими руками, состоит из 4 частей:

1. Топливного бака произвольной формы с отверстием по центру, диаметр которого равен соответствующему размеру присоединяемой трубы. Здесь начинается горение отработки. Металл для изготовления этого элемента конструкции должен иметь толщину не менее 3 мм.
2. Камеры сгорания или инжектора, представляющей собой вертикальную цилиндрическую емкость с рядом отверстий, присоединенную через отверстие к баку. В результате подпитки воздухом через перфорированные стенки инжектора, поступившее в камеру топливо, сгорает полностью.
3. Теплообменника в виде бака, находящегося над камерой сгорания. В него поступает разогретая газовая смесь. Конструкция может иметь любой размер и форму. В идеале это бак с полой площадкой, на которой можно подогреть пищу.
4. Трубы для отвода дыма, обеспечивающей эффективную тягу.

Чтобы изготовить буржуйку самостоятельно нужно обладать неплохими . Сварные швы обязательно должны обеспечивать герметичность.

Изготовление бака для отработки

Альтернативой сварному баку может послужить негодный газовый баллон или канистра с толстыми стенками, но в любом случае обязательными являются 3 базовых требования:

1. Конструкция должна быть хотя бы частично разборной для возможности ее периодической прочистки.
2. Отверстие для подсоединения инжектора нужно располагать по центру.
3. Люк для заливки отработки следует оснастить регулировочной заслонкой на болтовом соединении. С ее помощью регулируют интенсивность горения.

Изготовить бак проще всего из труб большого диаметра. К одному отрезку трубы диаметром около 35 см приваривают дно и ножки. Для того чтобы закрыть бак, берут небольшой отрезок трубы чуть большего диаметра, приваривают к нему крышку, затем делают в ней 2 отверстия — одно контрольное диаметром приблизительно 60 мм, а другое под инжектор.

Такая конструкция буржуйки очень компактна. Отработкой заполняют бак (2). Чтобы система работала, в процессе горения отработки языки пламени должны достигать инжектора. Как только уровень жидкости упадет и пламя перестанет попадать в инжектор, печь остановится

Высота бортика 2 детали должна составлять 1/3 от высоты нижней емкости. Общая высота бака, измеряемая от его дна до центрального отверстия на крышке — 10 – 15 см.

Разжигают топливо в баке с применением бумаги или ткани, смоченной в керосине. Их поджигают и опускают в емкость через контрольное отверстие. Отработку придется постоянно доливать, чтобы поддерживать уровень 2/3 высоты емкости.

Как изготовить инжектор?

Оптимальный диаметр трубы для изготовления инжектора — 10 см, минимальная толщина стенки — 0,8 см. Чтобы вычислить ее высоту берут длину трубы дымохода, делят ее на 10. Пять процентов отнимают от результата и получают требуемое значение. Оно должно находиться в пределах 36 – 38 см. Это является условием нормальной тяги.

Отверстия, проделанные в стенках трубы в шахматном порядке или просто равномерно распределенные по поверхности, имеют диаметр 0,9 – 0,95 см. Снизу и сверху трубы делают отступы 2 – 2,5 см и 5,5 – 6 см соответственно.

После того как просверлены все отверстия, нужно хорошо прошлифовать внутреннюю поверхность трубы. Далее, трубу, превращенную в инжектор, наваривают на ранее выполненное в баке отверстие строго вертикально

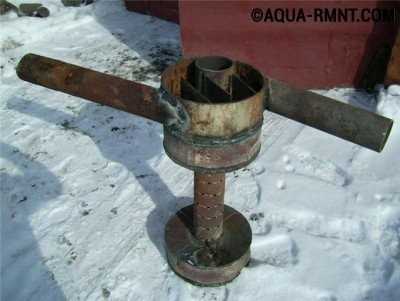

Базовый вариант теплообменника

Минимальная толщина стенок теплообменной емкости — 0,3 см. Изготавливают его по той же технологии, что и бак для топлива. Верх лучше делать плоским, а отверстие для дымохода нужно сместить, тогда появится возможность в случае необходимости поставить на плиту сковородку или чайник.

Внутри полого сосуда делают перегородку, создавая лабиринт для лучшего теплообмена. При этом чем толще эта деталь, тем горячее будет поверхность плиты-буржуйки. Для того чтобы прочищать теплообменник от нагара, сбоку делают специальный люк и закрывают его крышкой.

На отверстие, предназначенное для дымохода, наваривают канал — трубу высотой от 5 до 10 см и диаметром 10 см.

Из чего изготовить дымовую трубу?

Чтобы продукты горения, выходящие через трубу, имели температуру максимально низкую, та часть трубы, которая находится в помещении, должна быть выполнена из стали. За счет этого дым отдает свою температуру стенкам дымохода, охлаждается, увеличивая остаточный теплообмен.

Продолжением дымохода снаружи может служить обычная труба из жести, но ее придется утеплять, чтобы предупредить скапливание сажи в холодный период. Теплоизолированная труба — лучший вариант, но более дорогой. Стыки участков трубы уплотнять не обязательно.

Сами трубы могут быть разных диаметров, но непосредственно к печи подсоединяют ту, у которой диаметр меньше. А о том, как самостоятельно сделать дымоход для буржуйки, читайте .

Создание печи-буржуйки из газового баллона

Еще один вариант конструкции печи на отработке — это самостоятельно изготовленная буржуйка на базе 50-литрового газового баллона. В дополнение к этому основному элементу нужно приготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см. Одна из них будет выводить горящие газы, а вторая — исполнять роль теплообменника.

К этому следует добавить 4 мм стальной лист для козырька над теплообменником и перегородки, разграничивающей испаритель и камеру сгорания. Для самой испарительной камеры понадобится тормозной диск от автомобиля с таким диаметром, чтобы он без усилий вошел в баллон. Отрезок 0,5-дюймовой трубы нужен для транспортировки масла в камеру сгорания.

Из бывшего в использовании баллона получается отличная буржуйка. Хотя газа в нем и нет, но лучше перестраховаться — подержать баллон некоторое время на улице с открытым вентилем. Вокруг выходного отверстия наносят мыльную пену. Когда она прекратит пузыриться, вентиль скручивают, если он съемный, если нет, конденсат сливают другим способом

Кроме этого, следует иметь в запасе равносторонний стальной уголок с полкой 50 мм и длиной более 1 м, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт., шланг, любой баллон, оснащенный игольчатым вентилем.

Работу по созданию буржуйки выполняют в определенном порядке. Сначала баллон переворачивают вверх дном и сверлят в нем небольшое отверстие. От искрения предохранит такая мера, как смачивание сверла и места сверления маслом.

Вентиль демонтируют при помощи газового или разводного ключа. После освобождения сосуда от всех остатков, его можно резать, выполнять сварку

Освобождают емкость от газового конденсата. Сливают его осторожно в стороне от жилья, т.к. его неприятный запах сохраняется долго. Затем заготовку наполняют водой, после чего ее снова сливают, удаляя, таким образом, остатки газа. Поскольку смесь взрывоопасна, поблизости не должно быть источника открытого пламени.

Вырезают в корпусе баллона 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Чтобы разделить камеры, из листа вырезают круг диаметром равным внутреннему диаметру сосуда.

В его середине делают отверстие под трубу диаметром 10 см. Эта деталь отделит камеру сгорания от теплообменника.

Изготавливают горелку из трубы длиной 20 и диаметром 10 см. Нижнюю ее часть перфорируют, проделывая отверстия диаметром около 2 см. Зачищают внутреннюю часть от заусенцев, иначе они будут собирать на себе копоть, что значительно сузит отверстие впоследствии.

Надевают на горелку ранее вырезанный круг, располагая его точно посредине, приваривают. Конструкцию помещают внутрь печки и выполняют сварочный шов по окружности баллона.

Наваривают дно и крышку на тормозной автомобильный диск. Это будет поддон или чаша испарителя. Для подачи топлива в крышке оставляют проем, через который в буржуйку будет поступать воздух. Проем делают довольно широким, иначе уменьшится тяга, и масло не попадет в чашу.

Наваривают патрубок на верх крышки. Из трубы диаметром 10 см делают муфту, которая соединит чашу с горелкой.

Собирают систему подачи топлива, для чего:

• делают в поддоне приемное отверстие;
• вставляют в него под углом около 40⁰ отрезок водопроводной трубы 0,5 дюйма;
• приваривают трубу к корпусу печи;
• прикручивают к трубе аварийно-резервный вентиль, роль которого исполняет обыкновенный водопроводный кран.

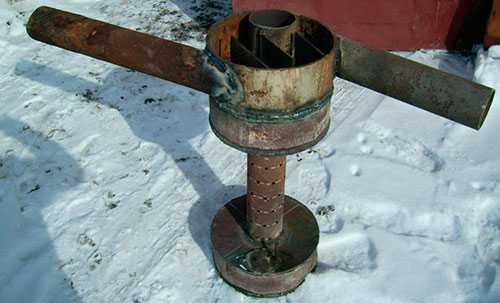

Изготавливают теплообменник из трубы сечением 10 см. Его врезают горизонтально в корпус буржуйки, а на конце монтируют отражатель. Устраивают надув путем установки канального вентилятора на конце теплообменника. Воздух, прогоняемый по теплообменнику с его помощью, имеет большую скорость.

Для того чтобы сделать систему более управляемой, ее автоматизируют путем подключения термореле к канальному вентилятору. Такое решение позволяет задавать необходимую температуру

Внутрь теплообменника помещают завихритель воздуха, состоящий из треугольных зубьев, соединенных между собой сваркой. Из трубы сечением 10 см делают дымоотвод.

Ее вваривают в отверстие, находящееся в верхней части корпуса печи и выводят через стену к крыше здания.

Участок трубы, проходящий через ограждающую конструкцию лучше поместить в огнеупорный стакан, а у места входа нужно прикрепить металлический лист

Дальше занимаются изготовлением бака для масла. Если есть свободный от фреона баллон с исправным игольчатым вентилем, то он вполне подойдет для этой цели. Сосуд и печь-буржуйку соединяют шлангом, подключенным к вентилю. Для заливки отработанного масла в корпусе бака делают отверстие.

Чтобы обеспечить доступ воздуха к горелке и чаше испарителя в дверце нижнего отсека выбирают паз. К проему дверцы верхней камеры крепят упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверку дополнительно оснащают замком.

Теперь даже при деформации корпуса буржуйки в результате сильного нагрева, герметичность камеры сгорания не будет нарушена.

Остается приварить к корпусу ножки из отрезков уголка и поставить печь вертикально. Кроме буржуек в вертикальном исполнении, из баллона изготавливают и . Их устройство аналогично.

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Практически вопрос устройства водяного контура решают путем установки емкости непосредственно на буржуйке. Через выход в систему отопления в последнюю попадает горячая вода. Пройдя по кругу, она обдает тепло помещению и возвращается обратно в емкость

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

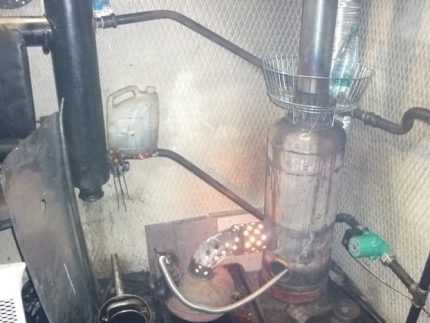

Капельная буржуйка на отработке

Самостоятельно можно изготовить и экономичную модель капельной буржуйки. Для корпуса подойдет металлическая бочка небольшого объема или другая, имеющаяся в хозяйстве, емкость. В корпусе делают отверстие, через которое будет поступать масло.

Далее, берут горелку вместимостью около 2 л, подсоединяют к ее шлангу медную трубку длиной 1 м, а затем складывают вдвое.

Такой агрегат, работающий на отработанных нефтепродуктах, может коптеть, поэтому комната, в которой он установлен должна иметь хорошую вентиляцию

В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку подвешивают.

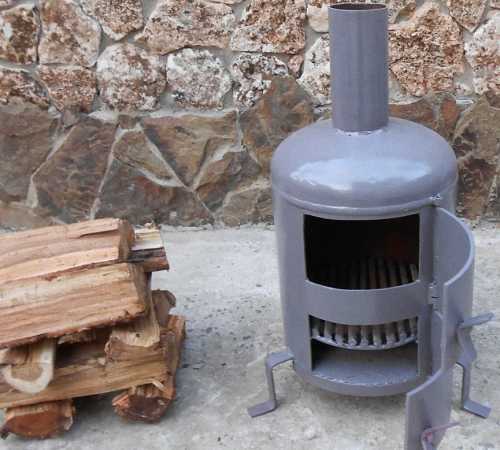

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что работает она на твердом топливе, можно выполнить ее модернизацию и она станет универсальной. Для этого изготавливают приставку, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная труба, но не прямая, а согнутая под прямым углом. Ее подсоединяют к боковой стенке печи, которая и выполняет роль камеры окончательного сгорания. Если дверцу буржуйки заварить и сделать в ней отверстие для вхождения трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной приставкой, но и в оригинальном решении обезопасить расположенные поблизости предметы от возгорания, используя принцип конвекции. Для этого к боковой стенке печи были приварены трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, делают две сменные дверцы. Стандартную навешивают, когда планируется закладка дров, а модернизированную с соответствующим отверстием — когда печь будет функционировать на отработанном масле.

Предлагаем также прочесть статью о том, как собрать буржуйку на отработанном масле из трубы – для ознакомления с материалом, переходите по .

Секреты успешной эксплуатации буржуйки

Чтобы работа буржуйки, работающей на отработанном масле, была эффективной и безопасной, нужно придерживаться нескольких советов. Масло перед использованием должно отстояться. Заливать его в бак для масла нужно на 2/3 объема последнего.

В целях безопасности все элементы буржуйки следует регулярно прочищать. Для упрощения этой задачи ее верхний модуль должен быть съемным. Это обеспечит доступ в камеру, где происходит сгорание смеси. Для удаления сажи со стенок дымохода, его следует простукивать.

Чтобы продлить эксплуатационный срок камеры сгорания и печи в целом ее необходимо покрасить, используя краски, устойчивые к высоким температурам. Устанавливать буржуйку следует на негорючую основу. Нельзя размещать ее на сквозняке, под воздействием которого пламя может вырваться наружу.

Выводы и полезное видео по теме

Автор этого материала рассказывает о своем опыте изготовления буржуек, работающих на отработке. Возможно, некоторые его утверждения и спорны, но в целом есть много полезного:

Усовершенствованная конструкция печки-буржуйки. Подробностями ее создания делится автор этого видеоролика:

Своим изобретением делится этот автор видеоматериала:

У печи-буржуйки простая конструкция, но чтобы изготовить ее своими руками, нужны чертежи с точными размерами. Конструкция, изготовленная на «глазок», не только не обеспечит теплом, но и станет источником разных неприятностей в виде копоти, разбрызганного масла и многочисленных переделок. Приступать к изготовлению такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. Иначе ее эксплуатация будет невыгодной экономически.

Возможно у вас уже есть опыт самостоятельного изготовления печки-буржуйки? Поделитесь, пожалуйста, ценными советами с нашими читателями. Оставляйте комментарии в расположенном ниже блоке. Здесь же вы можете задать интересующий вопрос по теме статьи, а мы постараемся оперативно на него ответить.

sovet-ingenera.com

инструкция + чертежи » Аква-Ремонт

Как обогреть неотапливаемый гараж в зимнее время? Самый простой ответ: сделать буржуйку. Этот агрегат имеет простую конструкцию и прекрасно работает на дровах, угле, опилках и т. п. Однако достаточное количество такого топлива у автомобилиста есть не всегда. А вот отработанное машинное масло обычно имеется. Для многих автолюбителей буржуйка на отработанном масле своими руками стала отличной альтернативой обычной дровяной печке. Впрочем, используют такую печь не только для гаражей.

Принцип действия и преимущества такой печки

Сгорание топлива в печи на отработанном масле происходит в два этапа. Сначала сгорает залитое в бак топливо. Образующиеся в результате этого газы смешиваются с воздухом. На втором этапе горит именно эта газово-воздушная смесь, поэтому буржуйка на отработке состоит из двух отделений.

Устройство печи на отработке включает две камеры сгорания, в одной из которых сгорает отработанное масло, а в другой — смесь масляных паров и воздуха

Первое отделение — это бак, в который наливают отработанное масло. Оно сгорает при относительно умеренной температуре. Выше размещается другое отделение, предназначенное для сгорания смешанных с воздухом продуктов, образовавшихся при горении отработки. Здесь процесс происходит при гораздо более высокой температуре, она может достигать 800 градусов.

Важным условием при сооружении буржуйки на отработке своими руками является обеспечение доступа воздуха в обе камеры сгорания. В нижнем баке для этого делают небольшое отверстие, которое служит для заливки топлива, а также для регулировки подачи воздуха. Отверстие закрывают специальной заслонкой. В верхнюю камеру вторичный воздух поступает обычно через небольшие отверстия (примерно 10 мм), которые просверлены в трубе, соединяющей бак и вторую камеру сгорания.

Читайте также, как можно соорудить печку-буржуйку для гаража и дачи, которую можно топить дровами, торфом или отходами: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Чтобы обеспечить доступ воздуха во вторую камеру сгорания буржуйки на отработке, необходимо сделать небольшие отверстия в трубе, соединяющей эту камеру и бак для масла

Возможность использовать почти бесплатное топливо из отработанного масла — не единственное достоинство такого агрегата. Благодаря высокой температуре горения печь на отработке обогревает помещение быстро и эффективно. Если устройство работает правильно, из него не выделяются ни неприятные запахи, ни опасные для здоровья людей вещества, поэтому с точки зрения экологии буржуйка на отработке считается совершенно безопасной.

Однако опасность может представлять использование в такой печке легковоспламеняющихся веществ, например, бензина, растворителя и т. п. Следует также помнить, что некоторые виды отработанного трансформаторного масла могут при нагревании выделять вредные для здоровья соединения.

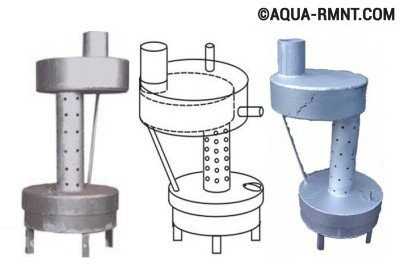

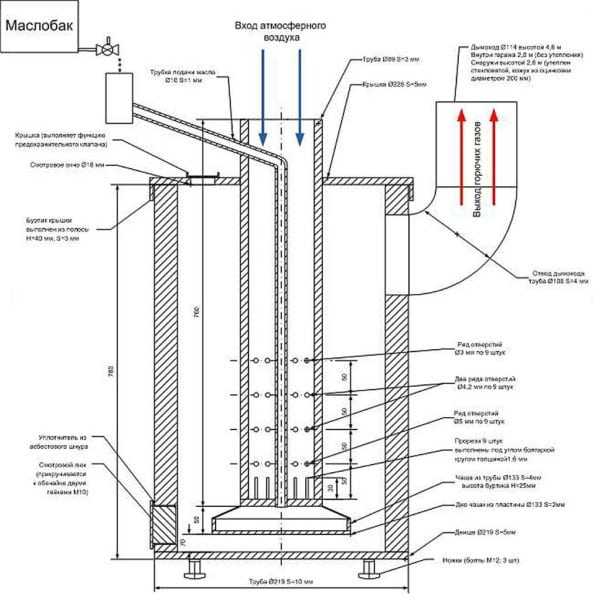

Чертеж самой простой и популярной печки на отработанном масле (кликните для увеличения)

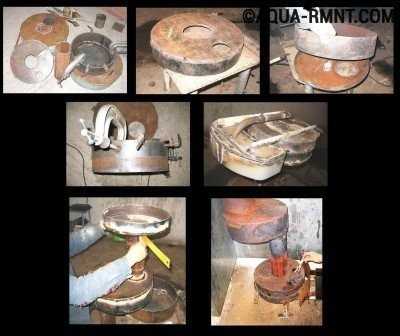

Пошаговое изготовление печки по чертежу, расположенному выше

Владельцы печей на отработке запасаются топливом в летний период. Для этого в гараже ставят емкость, в которую сливают отработанное масло. К зиме в ней накапливается вполне приличное количество топлива. Недорого или вовсе бесплатно отработанное масло можно получить в автомастерских, на СТО и т. п.

В нашей следующей статье вы найдёте инструкцию по изготовлению печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html.

Переделываем буржуйку для работы на отработке

Владельцы обычной буржуйки, решившие перейти на отопление отработанным маслом, могут внести в конструкцию уже имеющегося агрегата некоторые изменения. Выясняя, как переделать обычную буржуйку под отработку, следует учесть принципы работы этого агрегата, т. е. обеспечить камеру вторичного сгорания и доступ воздуха в обе камеры. Вот один из вариантов такой переделки:

1. 1. Сварить из листового железа бак для отработанного масла.
   2. Прорезать в печке отверстие для подачи воздуха.
   3. Установить задвижку, которая будет регулировать поступление воздуха в топливный бак.
   4. Вместо дымоходной трубы поставить трубу с отверстиями для воздуха.
   5. Сделать камеру вторичного сгорания со съемной верхней частью.
   6. Присоединить камеру вторичного сгорания к трубе с отверстиями.
   7. Установить дымоходную трубу.

Разумеется, поддувало обычной буржуйки при переходе на отработку должно быть закрыто, чтобы обеспечить правильную тягу. При желании поддувало и люк буржуйки, через который загружаются дрова или уголь, можно просто заварить. В этом случае масло будет подаваться в печь через вьюшку. Через это же отверстие осуществляют и розжиг масла. Однако, более удобным вариантом загрузки топлива, вероятно, будет возможность вынимать топливный бак из буржуйки. В этом случае имеет смысл подумать о создании универсальной печки, в которой используется отработанное масло или дрова.

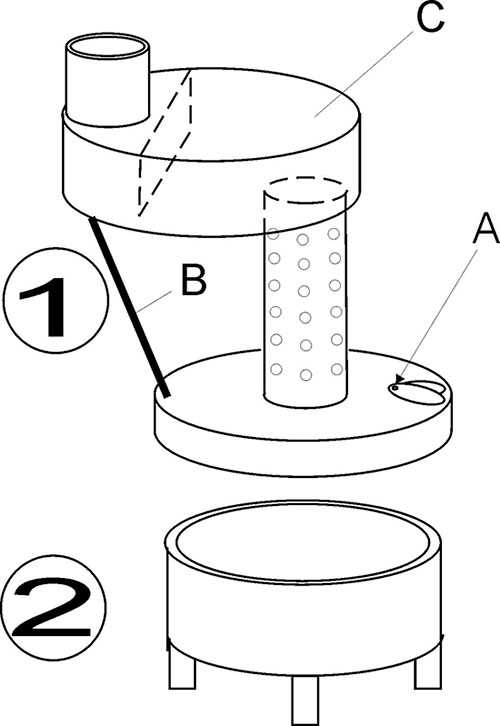

На этой схеме наглядно продемонстрирован один из вариантов устройства буржуйки на отработке. Чем точнее соответствие готового агрегата рекомендациям инженеров, тем лучше будет работать печка

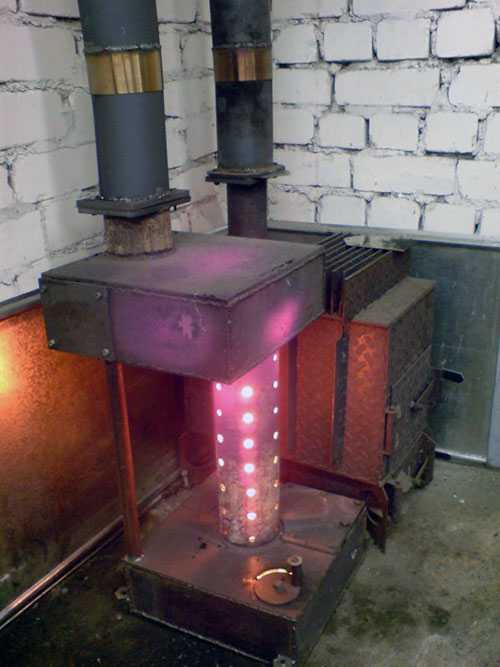

Универсальный вариант: дрова + отработка

Иногда обстоятельства диктуют необходимость использовать разные виды топлива. Для этого нет нужды держать в помещении сразу два агрегата. Существуют модели универсальных буржуек, способных легко переключаться с дров и угля на отработанное машинное масло. В следующем видеоролике подробно описано устройство и особенности эксплуатации такой модели.

Понять, как можно сделать универсальную буржуйку на отработке, не сложно. Нижний бак такой печки представляет собой обычную дровяную буржуйку с колосниками, отделением для сбора золы и дымоходом. В верху этого отделения устанавливают емкость для отработанного масла и делают вьюшку с заслонкой.

Модернизированное нижнее отделение соединяют с камерой вторичного сгорания специальной трубой, в которой предусмотрены отверстия для воздуха и возможность их при необходимости закрыть. Сверху выводится дымоходная труба.

Если нужно использовать такой агрегат в качестве буржуйки, нужно вынуть емкость для масла и закрыть вьюшку, а также отверстия на трубе. После этого в печке можно сжигать дрова, уголь, опилки и т. п. Чтобы перейти на отопление отработкой, действия совершают в обратном порядке:

1. Устанавливают бак для масла.
2. Открывают вьюшку.
3. Открывают отверстия для поступления вторичного воздуха.

После этого в буржуйке можно использовать в качестве топлива отработанное машинное масло.

Чтобы работа такой буржуйки была безопасной, ее необходимо регулярно очищать. Для этого верхнюю часть вторичной камеры сгорания делают съемной. Ее очищают в доступных местах, а также производят обстукивание дымоходной трубы, чтобы удалить скопившуюся сажу. Помимо этого, следует регулярно удалять накопившуюся грязь из бака для масла.

Вам также может быть полезен материал об общих принципах работы печного оборудования на отработанном масле и правилах безопасности: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

• нагрев помещения происходит неравномерно;
• отработка при горении бурлит и выплескивается из бака;
• появляется запах дыма;
• топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный «лабиринт». Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный «лабиринт», который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь «на глазок», а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

aqua-rmnt.com

видео, правила создания и основные особенности

Буржуйка является традиционной дровяной печкой, которая использовалась для обогрева помещений еще 200 лет назад. Как правило, в стандартном виде она представляет собой металлический цилиндр, установленный на ножках, а в нем присутствует дверца, патрубок и дымоходная труба.

Своими руками такая конструкция создается достаточно просто, а в современных вариантах печей может иметь разнообразные размеры. Состоит она из большого количества различных материалов. Можно просмотреть огромное количество видео, которые имеются в интернете, на них разъясняется, как создать те или иные варианты данного изделия.

Основным минусом буржуйки является то, что обогрев осуществляется только при работе оборудования, поэтому необходимо постоянно добавлять дрова и следить за тем, чтобы печь не остывала.

Однако, в современных разновидностях оборудования в качестве топлива могут выступать не только дрова, но и уголь, а также торф или отработанное масло. Изделия на масле в последнее время становятся все более популярными, а это обусловлено их многочисленными плюсами, а также низкой стоимостью этого вида топлива.

Параметры оборудования

Буржуйки, работающие на отработке, обладают следующими положительными характеристиками:

• размер и другие параметры могут быть выбраны будущими пользователями, поэтому можно получить оборудование, которое будет подходить к конкретному сооружению, нуждающемуся в обогреве;
• изделия на масле являются дешевыми в эксплуатации;
• сделать их своими руками не составит труда, а для этого должна быть предварительно начерчена грамотная и актуальная схема конструкции, а также желательно просмотреть обучающее видео;
• растапливается оборудование на обработке очень быстро, поэтому оперативно прогреваются отапливаемые помещения;
• КПД является высоким;
• тепло, получаемое от работы печки, распределяется по помещению равномерно;
• если создается печь своими руками, то в ней можно сформировать варочную поверхностью, которая позволит использовать оборудование не только для обогрева помещения, но и для приготовления и разогрева пищи.

Однако, изделия, для работы которых необходимо применять обработку, имеют не только плюсы, но и некоторые минусы. К ним можно отнести:

• помещение будет теплым только при постоянной работе буржуйки;
• отработку необходимо постоянно держать в нужном количестве для разогрева оборудования;
• следует обязательно устанавливать дымоход, который необходимо периодически обслуживать и очищать от скапливающейся сажи и загрязнений.

Основные особенности конструкции

Изделия на масле являются, в первую очередь, привлекательными тем, что данный вид топлива является невероятно доступным и дешевым. Он скапливается в большом количестве в гараже практически каждого автовладельца. Поэтому нередко удается получить топливо в необходимом объеме совершенно бесплатно.

Буржуйка может быть приобретена или создана самостоятельно. Наиболее часто люди, у которых уже имеется данная печь, работающая на дровах, желают произвести ее усовершенствование своими руками, в результате чего в качестве топлива будет выступать сама отработка, или же допускается совместное использование этих видов топлива.

Принцип действия таких печей считается достаточно простым. Для этого в нижнюю емкость буржуйки наливается масло в нужном количестве, после чего оно поджигается. Как только масло нагреется, начинается процесс испарения, а получаемые пары смешиваются и выходят из горелки. Далее огонь перемещается вверх печки, что приводит к выделению очень большого количества тепла.

В печке на масле можно регулировать интенсивность горения, для чего используется крышка горловины, находящаяся в нижней части конструкции. Если возникает необходимость оперативно разогреть холодное помещение, эту крышку нужно полностью открыть. Чтобы поддерживать оптимальную температуру в помещении, крышка должна быть приоткрыта на несколько миллиметров.

Изделие, работающее на отработке, нуждается в специализированном дымоходе, к которому предъявляется достаточно много требований. Это обусловлено тем, что его высота должна быть примерно 4 метра, а диаметр не может быть меньше 10 см. Желательно, чтобы в трубе полностью отсутствовали части, располагаемые горизонтально. Чтобы получить хорошую тягу и не допустить образования конденсата на дымоходе, нужно своими руками выполнить его изоляцию на улице.

Как переделать печь на дровах для функционирования с помощью масла?

Своими руками проще всего переделать стандартную дровяную буржуйку на оборудование, которое будет работать на масле. Для этого лучше всего найти подходящее обучающее видео в интернете, чтобы не допустить никаких ошибок во время работы. Также нужно точно следовать инструкции и учитывать все нюансы и особенности процесса.

Весь процесс разделяется на следующие действия:

• Создается схема будущей печки, которая должна указывать, какие изменения должны быть воплощены в жизнь, чтобы получить высококачественный и надежный результат.
• Далее можно заняться формированием бака, а именно, в него нужно будет сливать обработку для разогрева печи. Для этого может использоваться доступное и стандартное листовое железо, которое правильно сваривается, чтобы в итоге получился железный бак.
• В самой буржуйке создается специальное отверстие, которое предназначено для подачи воздуха.
• Чтобы в печке на масле регулировалось поступление воздуха в топливник, необходимо установить задвижку подходящего размера.
• Дымоход устраняется, а вместо него следует установить трубу, в которой имеются отверстия для прохождения воздуха.
• Создается камера вторичного сгорания, в которой должен быть съемный верх. Именно она правильно и герметично присоединяется к трубе, в которой имеются воздушные отверстия.
• Далее монтируется ранее удаленный дымоход.

Следует помнить, что для работы переработанной буржуйки следует держать поддувало всегда закрытым, поскольку только тогда обеспечится необходимая тяга. Можно даже заварить поддувало и люк печки, тогда масло будет передаваться в изделие с помощью вьюшки. Через него же будет выполняться и розжиг печи. Если просмотреть видео данной работы и не нарушить последовательность процесса, то можно получить отличное оборудование для обогрева с помощью дешевого и доступного масла.

Советы по правильной эксплуатации печи

Сделать своими руками данное оборудование не так сложно, однако важно знать, как им правильно пользоваться, чтобы получить необходимый обогрев, а также не создать опасности для людей, использующих помещение.

Если печь на обработке не обогревает помещение равномерно, то можно присоединить особый лабиринт ко вторичной камере. Именно из него выводят трубу, в которую монтируется маленький вентилятор. В такой печи струя горячего воздуха будет направлена в нужную сторону. Не следует делать печь на масле без заранее созданной схемы и продуманных решений, а иначе можно получить опасную и некачественную конструкцию. Емкость топливного бака не должна быть высокой, поскольку это будет приводить к быстрому сгоранию масла.

Пользоваться нужно только отстоявшимся машинным маслом. Таким образом, печи на отработке считаются легкими в создании и оптимальными по стоимости эксплуатации, поэтому часто создаются для обогрева помещений.

poluchi-teplo.ru

Как сделать мини печь на отработке с высоким КПД

Эта миниатюрная печка, имея небольшие размеры и вес, а также расход топлива около половины литра в час, способна дать 5-6 кВт тепла. Можно растопить ее и сильнее, но не стоит – это очень взрывоопасно. Такую печь можно назвать «гаражной» не только потому, что работает она на отработанном автомобильном масле и рассчитана на небольшое помещение, но также и из-за компактных размеров и немалой скорости нагрева.

Самостоятельное изготовление печи

Если у вас завалялся пустой газовый, кислородный или углеродный баллон, его можно применить для изготовления мини-печки своими руками. Дно и верхушку такого баллона легко можно использовать для создания резервуара будущего отопительного прибора, как показано на чертежах. Конструкция из баллона будет надежна, прочна, обладать пожарной безопасностью, и иметь всего один сварной шов. Большую прочность придаст круговой шов самого баллона – он имеет уплотнительное кольцо. Если баллона под рукой не оказалось, можно использовать любую другую емкость диаметром от 20 до 40 см и около 35 см в высоту.

Помимо резервуара для самой отработки, необходимо своими руками собрать трубу, где будет перемешиваться топливовоздушная смесь. Здесь толщина стенок должна составлять не меньше 0,4 см. Для создания этой части можно использовать трубу подходящего диаметра, приварив к ней конусы, которые, в свою очередь, чаще всего сваривают из 4-х миллиметровой конструкционной стали.

При самостоятельном изготовлении печи необходимо строго придерживаться размеров, указанных на чертежах. Пропорционально увеличивать или уменьшать размеры печи в меньшую или большую сторону допускается не более, чем на 2 сантиметра! Особое внимание при сборке своими руками следует уделить привариванию воронок – швы нужно проварить хорошо, так как в этих местах будет дольше всего задерживаться топливовоздушная смесь, набирающая немалую температуру.

Длина дымоходной трубы, согласно чертежам, должна быть не больше 350 сантиметров. Это обусловлено тем, что из-за усиленной тяги в трубу будет вытягиваться и часть отработки, из-за чего увеличится его расход и уменьшится теплоотдача.

Особенности мини-печки:

1. Благодаря форме нижней воронки, где будет находиться тепловоздушная смесь, она будет задерживаться в камере сгорания и долго перемешиваться.
2. Верхняя воронка является зоной дожигания, которая не отделена от камеры сгорания. Из-за сужения перед выходом в дымоход газы задерживаются, и поэтому хорошо догорают.
3. Конструкция, указанная на чертежах, разбирается: все стыки стягиваются при помощи хомутов. Такую печь легко разобрать и отнести в любое другое место – весить она будет всего 10 кг, и при своих размерах легко помещаться в багажнике.

Недостатки устройства:

1. Ограниченный размер дымохода, не допускаются горизонтальные части.
2. Прибор нужно разбирать и чистить каждую неделю.

Достоинства:

1. Легко создать такую печь своими руками.
2. Не требует подачи воздуха.
3. Отработка самостоятельно подается в систему.
4. КПД около 75%.
5. Печь экологична (нет дыма) и экономична.
6. Работает на отработанном масле, которое в иных случаях просто утилизируется.
7. Поломка практически невозможна, так как схема сборки на чертежах проста, без сложных деталей, и полностью сварена.
8. Работает при любой температуре.
9. Печь пожаробезопасна благодаря тому, что сжигает только топливные пары от отработки и огонь не может разрастись.
10. Поставив посуду на печку, можно разогревать и даже приготовить еду или вскипятить чайник.
11. Главное преимущество: к этой печи можно подключить схему водного отопления.

Чертежи

Использование масла

Отработанное масло, которое будет использоваться для печи, перед применением нужно отстаивать. Это позволит избавиться от воды, тосола и прочих примесей, которые могут помешать стабильной работе отопительного прибора, созданного своими руками. Чтобы потушить печь, заранее рассчитайте расход топлива в час, и простым уравнением вычислите, сколько отработки потребуется на оставшееся время. Прекратите подачу масла заранее за время, необходимое, чтобы последняя порция успела прогореть к нужному времени. Тушить масляные печи водой нельзя. Если потребуется экстренно потушить печь, для этого потребуется углекислотный огнетушитель.

Дополнительное отопление

Удобным является то, что подобный котел может быть размещен в любом помещении, где нужно тепло и горячая вода. Также можно своими руками собрать печку на случай отключения отопления, выхода из строя основного котла или очень сильного мороза. Отопительный прибор на отработке, помимо гаража и мастерской, можно использовать также на даче и в небольших частных домах, в том числе двухэтажных.

Из нижней части газового баллона (объемом 100 литров) можно сделать водный контур, который будет снимать тепловую энергию для дальнейшей передачи. Следует сделать в верхней части зоны дожигания (верхний конус) несколько витков из стальной трубы, по которой будет течь вода. Чтобы при этом не упала температура газов, змеевик нужно закрыть стальным теплоотражающим кожухом. Холодная вода будет подаваться снизу и уходить в систему после нагрева в спирали, как показано на чертежах.

Однотрубная система дополнительного водяного отопления чаще всего применяется в небольших частных и дачных домах. Для размещения труб по дому и на нескольких его этажах необходима предварительная планировка. Однако, при такой системе изначально придется отказаться от полотенцесушителей, так как они, как отопление, в результате будут неэффективны. К достоинствам однотрубной системы относятся: эстетичный вид, минимальные затраты на материалы и изготовление и простота сооружения. В начале схемы можно установить вентили, которыми будет регулироваться температура, но данная регулировка будет неэффективной. Обычно подобную систему водяного отопления от печи на отработке устанавливают в производственных зданиях и теплицах.  Для дома лучше будет своими руками соорудить двухконтурное отопление, которое будет обеспечивать здание не только теплом, но и горячей водой для бытовых нужд.

poluchi-teplo.ru

Печь-буржуйка на отработанном масле – дешевый и быстрый вариант отопления

Обычная буржуйка приобретает новую жизнь в настоящее время и используется для обогрева гаражей и дачных домиков

Эта вариация железной печи достаточно проста конструктивно и может работать на разнообразном топливе: углях, дереве, опиле, древесных брикетах. Но тут может возникнуть еще одна непредвиденная проблема — не всегда в гараже наличествует хотя бы один из перечисленных видов топлива. Зато практически в каждом гараже в дальнем углу имеется канистра с отработанным маслом, которое и выкинуть жалко, и употребить некуда. Для применения «отработки» существует оригинальный и простой в изготовлении вариант печи буржуйки, которая может стать прекрасной альтернативой другим видам печей.

Печь, работающая на отработке — действенная и недорогая альтернатива обычной буржуйке

Буржуйка на отработанном масле — принцип работы

Топливом в этом виде буржуйки, как следует из названия, выступает слитое машинное масло. Оно заливается в специальный резервуар, в котором проистекает процесс горения, в результате чего образуется газовая смесь. Она, поднимаясь по трубе, перемешивается с воздухом. Следующим этапом будет выгорание полученной воздушно-газовой смеси в находящейся выше камере.

Конструктивно буржуйка на отработке состоит всего из трех деталей

Примечание: Стоит знать, что чем больше будет емкость топливного резервуара, тем активнее будет выгорать имеющееся масло, но с другой стороны, чем больше сама буржуйка по габаритам, тем быстрее она будет обогревать помещение.

Отдельно следует упомянуть температуры, возникающие в недрах этой печи. Само масло сгорает при относительно невысоких показателях. Основной нагрев происходит в процессе сгорания газовой смеси. Именно во втором отделение происходит нагрев до 800 градусов. Эта высокая температура и обеспечивает требуемый уровень теплоотдачи печи и нагрев всего помещения. Кроме того, увеличение поверхности, отдающей тепло, происходит за счет монтажа дымохода, вся труба становится поверхностью, отдающей тепло.

Рекомендуем ознакомиться с материалом о мини-буржуйке своими руками в дополнение к данной статье.

В верхней камере в процессе выгорания воздушно-газовой смеси достигается температура в 800 градусов

По своему устройству буржуйка на отработке достаточно проста и состоит всего из трех основных деталей.

• Нижняя часть, представляющая собой емкость под топливо, непосредственно, в которую заливается масло. Обычный диаметр этого бака выбирается равным 35–40 мм, это оптимальный объем, обеспечивающий равномерное сгорание масла и достаточно быстрый обогрев помещения.
• Второй ярус, представляющий собой камеру для сжигания масляно-воздушной смеси. Диаметры верхней и нижней камеры могут быть совершенно одинаковыми. В верхнем баке предусматривается отверстие для монтажа трубы дымохода, являющейся третьей составной частью всей конструкции.
• Труба. Чаще всего выбирается труба диаметра 10–15 мм, главной особенностью которой является наличие перфорации в виде просверленных отверстии среднего диаметра, служащие для поступления воздуха в камеру сгорания.

Рекомендуем подробнее изучить статью о повышении КПД в буржуйке на нашем сайте.

Совет: Добиться лучшей равномерности при нагреве печи можно посредством использования лабиринта, располагаемого над верхним баком. Уже от лабиринта монтируется система труб дымохода. Увеличение площади улучшает теплоотдачу.

Монтаж «лабиринта» сверху позволяет улучшить теплоотдачу и добиться большей равномерности нагрева всей конструкции

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Самостоятельное возведение печи голландки по схемам и чертежам

Печь, работающая на отработанном машинном масле. Процесс сборки

После теоретического ликбеза впору переходить к практической части, а именно сборке будущей конструкции. Первым этапом сборки печи станет подготовка всех необходимых материалов и инструмента, которые понадобятся в процессе работы. В первую очередь — это инструменты для работы с металлом:

• угловая шлифовальная машинка или «болгарка», которая понадобится для резки баков и последующей зачистки сварных швов.
• сварочный аппарат с набором различных электродов, в зависимости от толщины и типа металла, который будет применяться для производства буржуйки.
• перфоратор с набором сверл по металлу.

Следующей группой станут слесарные инструменты, такие как молоток, зубило, плоскогубцы. Кроме того, нелишними будут рулетка и мел для разметки, поскольку на металлической поверхности карандашом рисовать невозможно. Также не следует забывать о технике безопасности и подготовить средства индивидуальной защиты при проведении сварочных работ и работ по резке металла.

При проведении сварочных работ следует соблюдать технику безопасности и применять соответствующие СИЗ

Важно: Следует учесть, что работа с металлом — это шум, грязь, пыль и искры. Именно поэтому рекомендуется заранее подготовить место, где будет осуществляться сборка, чтобы не создавать пожароопасных ситуаций и не слишком тревожить окружающих. Таким местом может стать улица, мастерская или пустой гараж.

Единственным материалом, который понадобится при изготовлении буржуйки на отработке, будет металл, но потребуются металлические листы разной толщины. Для нижнего бака, в который будет заливаться масло, подойдет листовой металл небольшой толщины, примерно 4 мм. Для верхнего же отделения, в котором будет более высокая температура, следует выбирать металл толщиной не менее 8–10 мм, меньший по толщине лист будет просто прогорать или деформироваться. Также потребуется две трубы разной длины. Одна будет предназначаться для дымохода, вторая для соединения камер между собой.

При изготовлении печи, работающей на отработке, необходимо точно следовать чертежам и размерности

По завершении всех подготовительных работ можно приступать непосредственно к изготовлению. Еще одним важным моментом будет определить: или буржуйка будет собираться «с нуля», или же будет переделываться уже готовая обычная буржуйка. Второй вариант намного проще, поскольку потребуется меньше материала и меньше временных затрат.

Непосредственно сборка

В процессе сварочных работ следует особое внимание уделять качеству сварного шва, поскольку требуется сделать полностью герметичную в стыках емкость, дабы предотвратить просачивание топлива. Емкость получается путем вырезания полосы, которая загибается в ровный круг и сваривается, и вырезания двух кругов, служащие дном и крышкой. При этом в крышке обязательны два отверстия. Первое по диаметру трубы, второе для заливки масла и для притока воздуха.

Каждая деталь изготавливается по отдельности. Окончательная сборка происходит на завершающем этапе

Важно: Для второго отверстия необходимо предусмотреть заглушку, которая крепится к крышке на болтовое соединение, обеспечивающее регулировку подачи воздуха.

Аналогично делается вторая емкость, с той лишь разницей, что внутрь нее следует наварить кусок металла прямоугольной формы длиной чуть меньше диаметра, который будет служить перегородкой между непосредственно камерой и трубой дымохода. Во второй емкости в днище следует сделать отверстие под соединительную камеры трубу, а в крышке потребуется отверстие под трубу дымохода.

В процессе монтажа следует руководствоваться пословицей «семь раз отмерь — один отрежь», чтобы не выбиться из размеров

После изготовления обеих камер следует позаботиться о трубе для горелки, в которой необходимо высверлить некоторое количество отверстий, при этом стоит учитывать, что чем больше их будет, тем сильнее будет поток воздуха, и тем активнее будет проистекать процесс горения, но при этом слишком мало дырок не создаст требуемую тягу.

В трубе, ведущей к верхнему ярусу следует сделать некоторое количество отверстий и после этого приварить ее к другим элементам

Последним, завершающим этапом станет окончательная сборка всех деталей в единую конструкцию с обязательным тщательным завариванием всех швов, соблюдая полную герметичность. Единственная часть, оставляемая съемной, является крышка верхней камеры. В последнюю очередь устанавливается труба дымохода, которую не рекомендуется устанавливать в горизонтальной плоскости, лучше всего использовать небольшой угол, а для большей жесткости и прочности конструкции соединить трубы с нижним топливным баком посредством стальной арматуры или прутков.

Чаще всего буржуйка, работающая на отработке, устанавливается на ножки, которые выполняются из металлических уголков небольшой длины, приваренные к днищу.

Опорными элементами всей печи выступает металлический уголок, приваренный к нижней «кастрюле»

Процесс изготовления печи на основе старой буржуйки практически ничем не отличается. Единственно, топливный бак устанавливается в топочное отделение буржуйки, а все заслонки, зольники и топочная дверца завариваются. При монтировании печи на отработке в буржуйку самым удобным способом заливать масло будет выниманием топливного бака из печной топки.

Этот материал отлично дополнят следующие публикации:

• Особенности использования дровяной буржуйки на даче
• Буржуйка длительного горения своими руками: пошаговая инструкция

Печь, работающая на отработке — секреты эксплуатации

При всей своей эффективности, простоте и универсальности самодельная печь, работающая на отработанном масле, требует знания нескольких маленьких секретов эксплуатации, помогающих продлить жизнь изделия и сделать работу печи безопасной и эффективной.

В первую очередь не следует заливать в топливный бак масла больше, чем на две трети объема, потому что иначе в процессе сжигания масло будет выплескиваться, что может привести к возгоранию. При этом не следует использовать свежее слитое масло, лучше дать ему отстояться некоторое время.

Готовую печь желательно покрасить, чтобы увеличить срок ее эксплуатации

Далее, рекомендуется производить регулярную чистку буржуйки для ее безопасной работы. Именно поэтому верхняя часть была оставлена съемной, что упрощает доступ в отделение, где происходит процесс сгорания смеси. Следует аккуратно вычищать всю скопившуюся сажу, также можно простукивать дымоход для удаления сажи с ее стенок.

Рекомендуем прочитать материал об очистке дымоходной трубы от загрязнений и добавить статью в закладки.

Также необходимо быть готовым к тому, что вследствие очень высоких температур в верхней камере примерно через год регулярного пользования печью она придет в негодность и потребуется ее замена. Продлить жизнь позволит предварительная покраска всей печи красками, которые могут противостоять высоким температурам.

Видео: демонстрация работы буржуйки на отработке

Правильная эксплуатация печи, изготовление не на «глаз», а по точным размерам и в соответствии с чертежами, соблюдение техники безопасности при установке и разжигании буржуйки позволит получить простую конструкцию, которую не затруднительно изготовить самостоятельно, обеспечивающую оптимальные параметры микроклимата в помещении, позволяя сэкономить на проведении центрального отопления или на установке готовой дорогостоящей печи.

kamin-maker.ru

печь буржуйка (вьюшка) своими руками

Гараж – это не только место хранения автомобиля, но и мастерская, где иногда приходится проводить довольно много времени. Поэтому при отрицательных температурах на улице нужно обеспечить его обогрев.

Буржуйка на отработанном масле делается проще простого своими руками

Содержание

• Процесс изготовления буржуйки
•  Нюансы эксплуатации

Производители отопительных приборов предлагают ассортимент обогревателей для гаража на любой вкус. Однако они недёшевы и потребляют газ либо электричество, которые дорого стоят.

В целях экономии умельцы-автолюбители сооружают для обогрева гаража или мастерской буржуйку на отработке своими руками.

Принцип работы печи на отработанном масле достаточно простой. Печь на отработке состоит из двух камер. Нижняя – топливный бак, в котором происходит сгорание залитого туда масла. Пары топлива, образующиеся при сгорании, поднимаются в верхнюю камеру, по пути смешиваясь с кислородом, и эта смесь горит уже во второй камере.

В топливном баке отработка горит при умеренной температуре, а пары масла, смешанные с воздухом, горят при температуре до 800 градусов. Именно этот процесс главным образом обеспечивает обогревательную способность печи.

Необходимый для горения воздух проникает в печь через перфорированную трубу, которая соединяет обе камеры.

Дымоходная труба также является своего рода обогревателем, отдавая тепло от выводимых наружу продуктов сгорания.

Расход топлива буржуйки составляет 0,5 – 2,5 л. дизеля в час, в зависимости от объёма топливного бака.

• Дешевизна. Отработанные масла можно собрать у знакомых автомобилистов или купить на СТО.
• Стальной корпус быстро нагревается и помещение прогревается тоже за короткое время.
• Высокий КПД.
• Не потребляет газ и электроэнергию.
• Несложно сделать буржуйку своими руками.
• Простота эксплуатации.

Какие инструменты и материалы понадобятся, чтобы сделать с нуля печь буржуйку своими руками:

сварочный аппарат, запас электродов, газовый резак, болгарка, круги для резки металла, молоток, зубило, клещи, дрель, свёрла для работы с металлом, удлинитель, мелок для разметки.

Защитные средства: очки для работы с болгаркой, щиток для сварочных работ, спецодежда, рукавицы.

При выполнении работы, соблюдайте технику безопасности

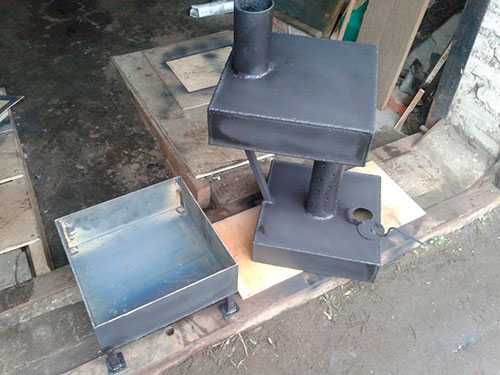

Процесс изготовления буржуйки

Рассмотрим поэтапно, как сделать буржуйку на отработке в домашних условиях:

1. Выполнить подробный чертеж буржуйки.
2. На листовой стали толщиной 4 – 5 мм сделать «выкройки» деталей печи, согласно схеме. Вырезать их болгаркой. Для изготовления верхней камеры подойдёт лист металла толщиной 6 мм, поскольку температура сгорания топлива в ней очень высокая.
3. Сварить оба топливных бака.

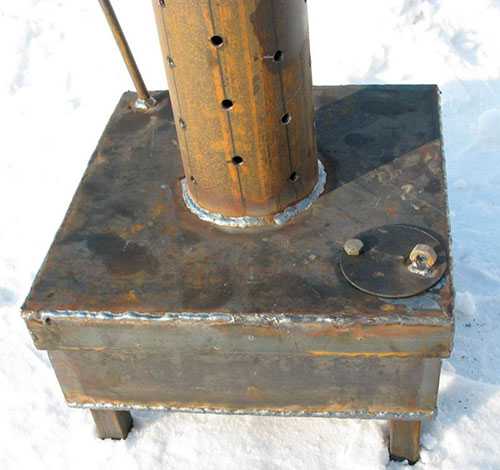

4. Сверху нижнего бака сделать отверстие для заливки масла. И отверстие по центру для установки трубы.
5. На отверстие установить вьюшку (задвижку) для контроля подачи воздуха.
6. Подготовить трубу подходящей длины и диаметра, для соединения емкостей. Просверлить в ней отверстия.
7. В стенке верхнего бака сделать отверстие для установки дымохода. А снизу – отверстие для соединения с промежуточной трубой.
8. Приварить трубу к обоим бакам.
9. К нижнему баку приварить ножки, на которых будет стоять печь.
10. По желанию, снаружи печь покрасить жаростойкой краской.
11. Подключить дымоход к буржуйке.

Остаётся через отверстие в печи залить в нижний бак топливо, поджечь его лучиной, закрыть отверстие крышкой. Сгорая, масло и его пары обогревают помещение.

Чтобы сделать печь на отработке из профильной трубы, а не из листового железа, выполняют работу в такой последовательности:

• Изготовить чертежи печки.
• Сделать отметки на трубе, согласно размерам топливных камер.
• Разрезать трубу болгаркой на нужные отрезки.
• Получившиеся цилиндры заварить с одной стороны. Это будут нижние стороны камер сгорания.
• Верхние части баков оборудовать съёмными крышками.
• Вырезать отверстия под залив топлива, соединительную трубу и дымоход.
• Сделать перфорацию соединительной трубы для поступления кислорода.
• Сварить вместе баки и трубы.
• Сделать ножки.
• Подключить дымоходную трубу.

Все швы выполнять строго герметично!

Для того чтобы было сподручней переносить буржуйку с одного места на другое, можно приварить к ней ручки.

Можно ли переделать имеющуюся буржуйку для работы на отработке? Конечно, потребуется только внести несколько изменений в конструкцию. Нужно соорудить вторичную камеру для сжигания паров масла и обеспечить доступ кислорода в обе камеры.

Примерные этапы работы по переделке простой буржуйки в обогреватель на масле:

1. Из листов железа сварить топливный бак для масла.
2. В верхней части печки сделать отверстие для воздуха и заливки масла.
3. Соорудить задвижку для регулирования поступления кислорода в бак с топливом.
4. Убрать дымоход и на его место поставить трубу с дырочками для поступления воздуха.
5. Сварить камеру, в которой будет происходить сгорание топливных паров. Её верхняя часть должна сниматься для очистки камеры.
6. Присоединить верхнюю камеру к перфорированной трубе.
7. Установить дымоход.

Такая печь работает на отработанном топливе

Чтобы тяга была правильной, поддувало буржуйки нужно закрыть, можно даже заварить, как и люк для закладывания дров. Заливку и розжиг топлива производят через вьюшку.

Как вариант – сделать универсальную печь на дровах и на отработке. Тогда заваривать ничего не надо.

Принцип переделывания обычной буржуйки в универсальную тот же, что рассмотрен выше. Только с некоторыми отличиями:

• Нижний бак для топлива помещают в верхней части камеры сгорания, в которую загружают твёрдое топливо.
• В верхней части печки делают отверстие с задвижкой.
• Делают приспособление, чтобы закрывать при необходимости отверстия в трубе-переходнике.

Чтобы растопить печь дровами, топливный бак с маслом вынимают, закрывают отверстия для заливки отработки и на промежуточной трубе. После этого используют печь как обычную буржуйку на дровах.

Когда нужно перейти на использование отработки, бак ставят обратно, закрывают поддувало, открывают отверстия на соединительной трубе, открывают вьюшку и поджигают топливо.

Универсальная чудо-печь на отработке и дровах очень практична, она позволяет применять для обогрева любое топливо, которое есть под рукой.

 Нюансы эксплуатации

Во время использования печки на отработанном масле иногда возникает ряд проблем:

• Помещение прогревается неравномерно
• Масло бурлит и расплёскивается при горении
• Дымление
• Слишком быстрое сгорание топлива

Как решить эти проблемы?

Чтобы отработанное масло горело спокойно, без шипения и разбрызгивания, его нужно отстаивать. Вдобавок, наполнять топливный бак следует не более чем на 2/3.

Скорость сгорания топлива напрямую зависит от объёма топливного бака и тяги. Чтобы соблюсти правильные пропорции не стоит делать печку на глаз. Нужно сделать точные чертежи и придерживаться их при изготовлении буржуйки на отработке.

ПОСМОТРЕТЬ ВИДЕО

Для безопасной работы буржуйки на масле, она нуждается в регулярной чистке. Внутреннюю поверхность вторичной камеры сгорания очищают через верхнюю съёмную часть. Дымоход обстукивают для удаления нагара. Прочищают отверстия для доступа воздуха и удаляют грязь из топливного бака.

Если правильно составить схему-чертёж, тщательно следовать ему при выполнении работ и сделать всё качественно, получится экономная и продуктивная буржуйка для обогрева гаража или мастерской, сделанная своими руками.

trubexpert.ru
