Печь с теплообменником для отопления – Печь с водяным контуром для отопления дома

Содержание

Камин с теплообменником, принцип действия системы и ее достоинства

Традиционно считается, что камин в доме служит в большей степени для создания визуального эффекта. Доказательством этому являются модели каминов, в которых реализована имитация пламени и полностью отсутствует способность обогрева.

Дровяные или газовые камины с закрытой топкой эффективно используют энергию, которая освобождается при сгорании топлива и большую часть ее направляют на нагревание воздуха в комнате. Такой камин по своим функциям отлично подойдет для дополнительного отопления в загородном доме. Для того чтобы нагреть полностью дом, необходимо запустить основной котел, а пока он будет разогреваться, можно разжечь камин и быстро согреться с помощью локализованного тепла.

Иногда для дачи описанный выше вариант неприемлем. При отсутствии газификации котел будет работать на дровах. Согласитесь, что подкладывать дрова в котел и в камин, используя при этом одинаковый принцип эксплуатации, нецелесообразно. Возможность объединить два вида устройств предоставляет печь камин с теплообменником.

Многофункциональная каминная система

Принцип действия

Идея создания камина с водяным контуром зародилась от необходимости производить нагрев сразу нескольких комнат. По своему принципу камин с теплообменником похож на отопительный котел, только владельцам дома и гостям дополнительно предоставлена возможность любоваться игрой пламени.

Основная схема, по которой работает такой камин, состоит из источника тепла и контура, где происходит передача внутренней энергии. В отличие от привычного нашему представлению камина, в котором выделенная энергия в виде излучения или конвекции передавалась воздуху, наполняющему комнату, здесь реализована ее транспортировка с помощью теплоносителя. В роли теплоносителя выступает вода или специальная жидкость-антифриз для систем отопления.

В итоге алгоритм работы камина следующий: энергия, выделяющаяся при сгорании дров, частично передается воде. Оставшаяся ее часть приходится на излучение, как и в обычном камине. Нагретая вода циркулирует по системе в разных комнатах и в радиаторах отдает свое тепло воздуху.

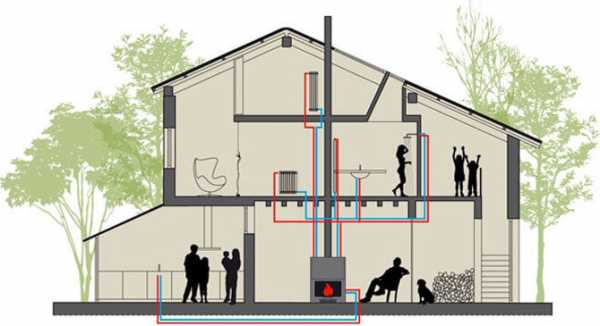

Принцип действия системы отопления

Достоинства подобных систем

Наличие конура отопления в камине делает его полноценным источником тепла не только в месте его непосредственной локализации, но и во всех предусмотренных в данном случае комнатах. Вода, нагретая в теплообменнике, служит для транспортировки тепла в системе отопления и используется в системе водопровода.

Правильно подобранный по мощности камин способен обогреть помещение, обеспечить жильцов горячей водой для разных потребностей. Встроенный теплообменник в камин не изменяет основного предназначения устройства. Камин, как и прежде, является символом уюта, благодаря своему характерному исполнению и возможности проводить время, глядя на магическую стихию.

Дополнение камина функциями приводит к тому, что он превращается в универсальное устройство жизнеобеспечения при автономном существовании в доме. Наличие варочной панели раскроет перед хозяйкой все возможности по приготовлению пищи. Камин с контуром отлично подойдет для дачи, когда, к примеру, в период отопительного сезона приходится проводить там длительное время.

Варочная панель существенно расширяет функционал прибора

Устройство системы отопления

Для того чтобы качественно рассмотреть принцип превращения энергии, следует всю систему отопления разбить на два условных блока: теплообменник и сама магистраль.

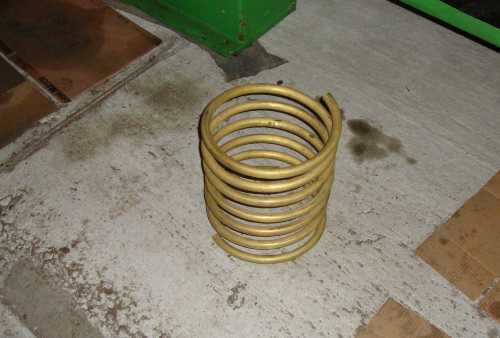

Теплообменник для камина может быть выполнен в виде трубы, по которой протекает вода. Чтобы повысить эффективность передачи тепла, нужно увеличить площадь теплообменника, находящегося в активной зоне (зоне топки), поэтому трубу выполняют в виде змеевика, радиатора или другого варианта лабиринта. Этот узел даже в кирпичных каминах выполнен из чугуна или стали. Чугунный змеевик способен отлично передавать тепло циркулирующей жидкости и выдерживает воздействие температур. Но литье из чугуна значительно повышает затраты на изготовление камина, поэтому альтернативой выступает стальная конструкция.

Постоянный перепад температур и воздействие открытого пламени на стальной теплообменник приводит к быстрому выходу из строя последнего. Учитывая все нюансы, применяются две различные схемы передачи тепла от пламени к воде.

  1. Первая схема называется одноконтурной. Чугунный змеевик расположен в топке и нагревается от пламени непосредственным контактом. Вода поступает в систему отопления и водоснабжения, а на ее смену постоянно обеспечивается приток холодной воды.
  2. Вторая схема – двухконтурная. Она исключает прямой контакт змеевика с открытым огнем. В корпусе камина по всему объему выполняется полость, которая называется рубашкой. Она заполнена водой. При работе камина вода в рубашке постоянно поддерживает высокую температуру, а уже в этой рубашке размещается змеевик, выполненный в удобной для конструкции форме. Энергия передается сначала воде в рубашке, а затем воде в контуре. Такой способ подразумевает лишнее промежуточное звено, что ведет к более длительному разогреву системы, однако это повышает срок эксплуатации камина.

Вариант размещения системы в дачном доме

Контур камина может быть включен в систему отопления, как дополнение к основному, так и в качестве основного. По устройству систему делят на два вида: открытая (с естественной циркуляцией) и закрытая (с принудительной).

  • В открытой отопительной системе течение жидкости обеспечено за счет первоначальной потенциальной энергии, которую получает при конвекции. Нагретая вода поднимается вверх по стояку и протекает по всей магистрали, выполненной под уклоном. В такой системе используются только металлические трубы. Ее монтаж осуществляют опытные работники, так как любая ошибка приведет к застою жидкости в одном определенном месте.

Чтобы вода имела возможность расширяться при нагревании, конструируется ответвление в самой верхней части системы в виде расширительного бака. Подобную систему отопления можно было бы назвать менее затратной, но сегодня стоимость металлических труб настолько велика, что делает это утверждение ложным.

  • Закрытая система монтируется из пластиковых труб и требует установки насоса для принудительной циркуляции воды. Идея такой системы заключается в том, что при расширении внутри жидкости повышается давление. Это ведет к увеличению температуры кипения. Такую воду можно нагреть более, чем на 100 °С градусов.

Конечно, на практике таких показателей не допускают, однако замечено, что система под давлением более эффективна. Расширительный бак тоже присутствует, только он закрыт, и внутри него имеется резиновая перегородка. Она зонирует бак на две составляющие части: первый отсек предназначен для воды, а в другой части находится воздух под давлением.

Небольшое, но весьма полезное в хозяйстве устройство

Чтобы не отвлекаться от вопроса о камине, следует отметить, что камины с теплообменником могут быть включены в систему открытого и закрытого типа.

Использование в интерьере

Не стоит забывать, что ключевым моментом в названии устройства является слово «камин». Это означает, что кроме своих технических качеств он, прежде всего, служит частью интерьера. Различные варианты исполнения предоставляют возможность подобрать модель под любую отделку комнаты.

Чугунные печи и камины оснащены дверцей их жаропрочного стекла. Наблюдать за пламенем через это стекло удобно, к тому же оно служит частью технологии медленного горения. Чугунные варианты самые оптимальные по производительности и по отделке.

Некоторые готовые модели не требуют дополнительной отделки, поскольку покрыты слоем керамики. Покупателю остается только определиться с цветом камина. Однако встречаются и такие варианты, которые придется дополнительно облицовывать. Это предоставляет возможность выполнить отделку в едином духе со стилем комнаты. Отлично подходит керамика, искусственный камень, декор кирпичной кладки.

Наличие контура в камине не мешает выполнять модели разных типов по способу установки. Угловой камин по своим габаритам подойдет для небольшой комнаты в дачном доме. Подобное расположение не просто экономит пространство, но и создает иллюзию его увеличения. Угловая модель скрывает границу перехода между стенами, поэтому взор не «цепляется» за габариты и внешне комната оценивается, как большое пространство.

ochg.ru

Печи для дома с теплообменником: разновидности, принцип работы, монтаж

Содержание статьи

Печи отопительные с теплообменником – разумный и взвешенный выбор, позволяющий вам получить качественный отопительный прибор и сэкономить на покупке топлива.

Любое устройство, обладающее способностью выполнять обмен энергией между различными средами, называется теплообменник.

При этом собственного источника энергии подобные устройства не имеют.
Грубо говоря, любая труба, по которой течёт жидкость с температурой, отличающейся о той, которую имеет внешняя среда, является теплообменником.

Основной задачей любого подобного устройства является обеспечение наиболее оптимальной передачи тепловой энергии от её источника к теплоносителю. Важнейшую роль при этом играет свойство материала, из которого теплообменник изготовлен, в частности, его теплопроводность.

Простой пример. Планируется монтаж печи с теплообменником. Рассмотрим возможные материалы для изготовления последнего.
Трубы из пластика (металлопластика) имеют почти в 200 раз меньшую теплопроводность, чем трубы стальные. А стальные, в свою очередь, в 7,5 раз уступают по указанному показателю трубам медным.

Указанная характеристика прямо влияет не только на эффективность и качество работы теплообменника, но и на его габариты.
Для того чтобы передать равную величину тепла, нам необходимо будет использовать, соответственно:

  • металлопластиковой трубы – 4000м;
  • стальной – 25м;
  • медной – 3,5.

Высокая пластичность, присущая меди, помогает ещё больше сократить требуемые объёмы для размещения теплообменника, выполненного из указанного материала, за счёт изготовления его в виде витой спирали.

Разновидности теплообменников для отопительной печи

Печь для дома с теплообменником

Печи для дома с теплообменником имеют множество вариантов конструктивных решений последнего.
Однако всё многообразие конструкций существующих теплообменников можно разделить на две основные группы (по месту расположения теплообменника):

  1. внутреннее;
  2. внешнее.

Независимо от конструктивных особенностей и места размещения все теплообменники заполняются жидкостью, играющей в них роль теплоносителя (вода, антифриз и т.п.).

Подключение печи с теплообменником к отопительным сетям осуществляется согласно схеме СО, разработанной для вашего помещения.

Проще всего ознакомиться с основными конструкциями теплообменников можно, рассмотрев такое изделие, как отопительная печь с теплообменником для бани.

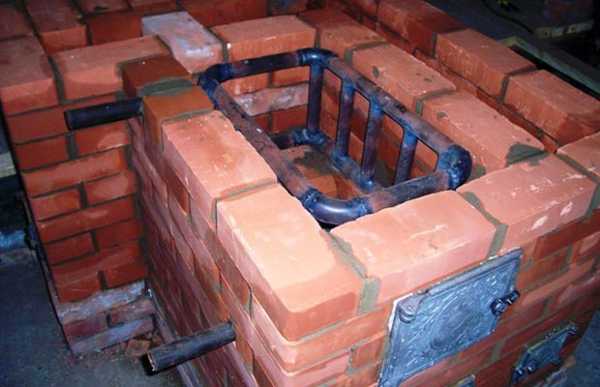

Простейшая печь для бани может оснащаться: либо теплообменником так называемого, «самоварного» типа, который размещается на патрубок выходного дымохода печи, опоясывая его. Теплоноситель, находящийся в теплообменнике указанного типа, нагревается теплом отводимых газов. Либо теплообменником встроенным, который монтируется под конвектором непосредственно на стенку топки. Передача тепла – стенка в стенку.

В таких печах встроенный теплообменник забирает тепло, которое, при его отсутствии, пошло бы на нагрев парилки и камней. А вот теплообменник самоварного типа в этом отношении, более выигрышный вариант, так как теплоноситель в нём нагревается теплом исходящих газов, которые просто выбрасываются в атмосферу.

Плюс печи для дома с теплообменником подобной конструкции обладают большей эффективностью, так как, из-за большего объёма ёмкости, вода нагревается здесь быстрее. И затраты на топливо в последнем случае меньше.

Принцип работы печи с теплообменником

Принцип работы печи с теплообменником

Принцип работы теплообменника основан на классических законах физики. Для предотвращения появления воздушных пузырьков ёмкость заполняется снизу вверх. Делается это до начала растопки, так как, в противном случае, можно вывести систему из строя. Вода нагревается и поднимается к трубе в верхней части теплообменника. В нижнюю трубу поступает вода холодная.

За счёт этого достигается циркуляция теплоносителя между теплообменником и прибором отопления и повышение температуры последнего.

Не рекомендуется, изготавливая теплообменник в печь для отопления, использовать в его конструкции трубы пластиковые или металлопластиковые, так как существует вероятность выделения ими при, определённых температурах нагрева, канцерогенных веществ в атмосферу. Что негативно сказывается на здоровье человека.

Особенности монтажа печи и установки теплообменника

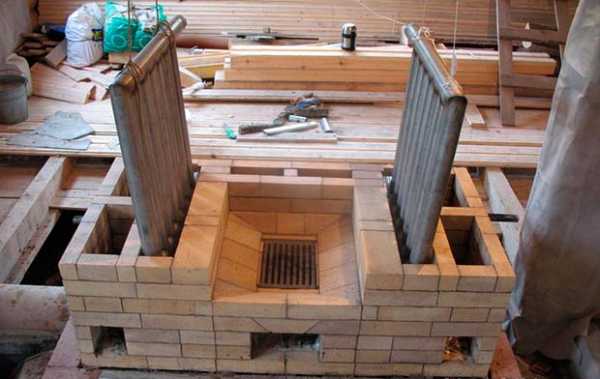

Монтаж печи и установки теплообменника

Опытные печники и сантехники, отвечая на вопрос: «как установить теплообменник в печь?», предлагают располагать его вне топливника.
На первый взгляд, предложение достаточно странное, ведь самая высокая температура как раз и находится в пламени топки. Но, если вспомнить физику, то всё встанет на свои места.

Пламя по своей сути, это сгорающие частицы, обладающие высокой летучестью. Охлаждая его за счёт отбора тепла мы, тем самым, инициируем неполное сгорание заложенного топлива. Что приводит к снижению КПД нашей печи.

Как установить теплообменник в печь? Вода в нём должна перемещаться навстречу тепловому потоку. В идеале – холодный теплоноситель должен, в первую очередь, контактировать с холодными газами, а нагревшийся — с печными газами, имеющими максимальную температуру. Это позволит сохранять максимальную дельту температур между газами и теплоносителем. Следовательно, нагрев становится более эффективным. Плюс существенное снижение количества конденсата, оседающего на теплообменнике.

Чтобы добиться этого, найдено гениальное, по своей простоте, решение. Появился колпаковый дымоход, в который теплообменник с большим объёмом теплоносителя и поместили. Продукты сгорания, имеющие высокую температуру, задерживаются в нём до момента остывания.

Монтаж печи с теплообменником в колпаке достаточно прост.

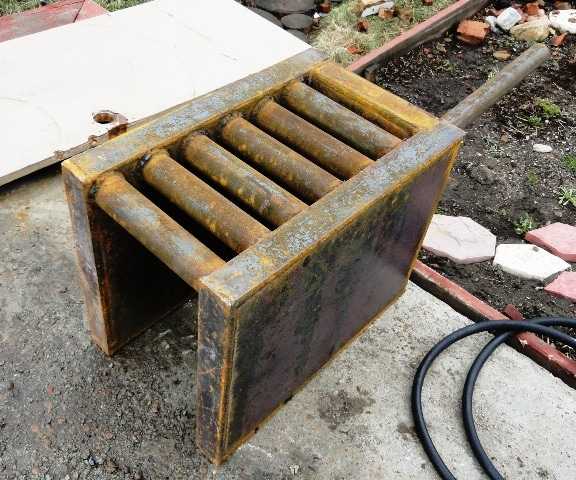

Простейшая конструкция подобного теплообменника – регистр, представляющий собой сваренные в единый контур трубы, имеющие большой диаметр. Изготовленный из установленных вертикально труб регистр – наиболее эффективная и дешёвая конструкция теплообменника.

Она позволяет добиться следующего. Газы собираются в колпаке (чем горячее, тем выше). В дымоход за пределы нашего колпака уходят опустившиеся вниз после того, как отдали всё тепло, продукты сгорания. Препятствий горению в топливнике нет никаких. В результате топливо сгорает по максимуму. Естественная циркуляция в нашем теплообменнике – снизу вверх. Все необходимые условия соблюдены.

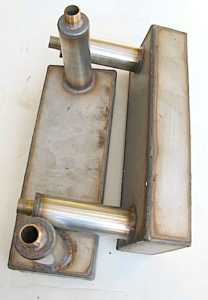

Самодельный теплообменник для печи подобной конструкции является самым эффективным.

Изготовить обменник на трубу лучше всего из пищевой нержавейки (аустенитная сталь). Её характеристики не меняются при максимально возможных в печи температурах, сварные швы получаются достаточно прочными, а никель, реагируя с атмосферным кислородом, покрывает поверхность трубы устойчивой к кислотам и солям защитной плёнкой.
Подобный вариант имеет максимальную долговечность.

А вот цинк при 200 градусах испаряется, а при 500 его пары в воздухе достигают опасных для здоровья концентраций.

Оцинкованный профиль на теплообменниках, не прогревающихся до 200 градусов использовать можно. Тем более что он способствует усилению конвекции воздуха, который его обтекает.

Прогревать жилище постоянно отопительная печь с теплообменником подобной конструкции вам не позволит, а вот в минимальные сроки прогреть мансарду – без проблем!

Для регулярных выездов в загородную баню (на дачу) вещь незаменимая. Топите баню, а в мансарде через 30 минут уже тепло и уютно. И не нужна вам вторая печь или отопительный котёл.

Устанавливается теплообменник на дымоход (самоварный тип) просто, даже на обычную металлическую печь. В будущем можете даже обложить его кирпичом.

Так же смотрите видео «теплообменник на дымоход своими руками».

Загрузка…

vse-otoplenie.ru

Банная печь с теплообменником для отопления


Печь для бани с теплообменником

Содержание:

  • Для чего нужен теплообменник?
  • Принцип работы
  • Устройства отбора теплоты у дымовых газов
  • Установка теплообменника

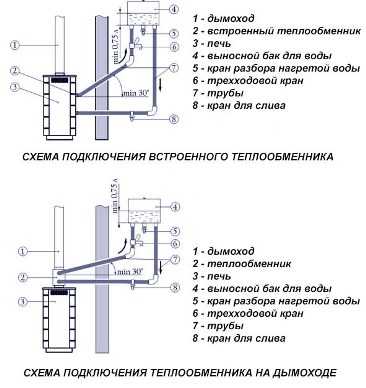

  • Немного о подключении
  • Заключение

Решать вопрос нагрева воды для помывки в бане можно различными способами, в том числе и путем установки электрического бойлера. Зато когда в бане планируется поставить хорошую дровяную печку, то никакое дополнительное оборудование для этой цели и не требуется. Достаточно подобрать и приобрести готовый отопитель с теплообменником либо изготовить последний самостоятельно. Разобраться в вопросах, зачем нужен теплообменник для бани и каким образом его правильно смонтировать, призвана помочь данная статья.

Для чего нужен теплообменник?

Подавляющее большинство конструкций банных печей не способствует экономии древесного топлива. Это объясняется специфическими требованиями к ним, а именно:

  • парная должна протапливаться за возможно короткое время до высокой температуры;
  • печка не может занимать много места;
  • наличие каменки – обязательно;
  • режим работы отопителя – периодический.

Исходя из перечисленных требований, печи для бани конструируются таким образом, чтобы быстро достигать высокой температуры в топке и поддерживать ее в течение определенного промежутка времени. При этом много неиспользованного тепла попросту уходит в атмосферу через дымоходную трубу. Грех не пустить эту тепловую энергию на подогрев воды для помывки или даже отопления смежных с парилкой помещений.

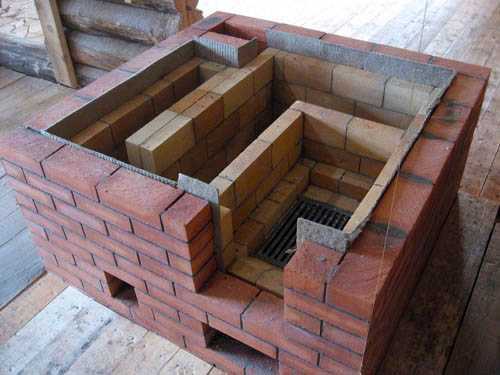

Примечание. Исключением являются кирпичные колпаковые печи Кузнецова, предназначенные для бань. Продуманная конструкция позволяет существенно экономить дрова, печь долго держит тепло и к тому же обогревает соседние помещения. Существуют и модификации с применением водяного теплообменника.

Одно из самых простых решений – это использовать тепло, выделяемое при сжигании древесины. В настоящий момент на рынке предлагается множество моделей печей со встроенным змеевиком. Если же отопитель без водяного контура уже установлен и функционирует, ничто не мешает оборудовать его самодельным или заводским теплообменником. Тогда не придется тратиться на бойлер и потом платить за электроэнергию.

Принцип работы

По принципу действия устройства для подогрева воды делятся на 3 типа:

  • змеевик, встраиваемый внутрь отопителя;
  • наружный теплообменник в бане в виде прямоугольного бака, нагреваемого прямо от стенки печи;
  • наружный водяной контур, отбирающий теплоту дымовых газов.

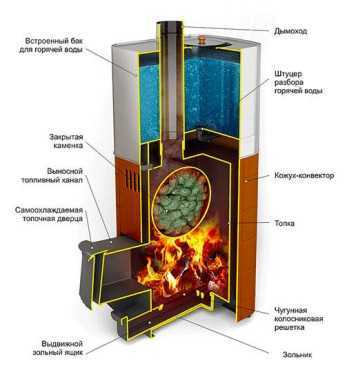

Примечание. Существуют модели, где в тело печи встроен не змеевик, а бак для воды из нержавейки. Их принципы действия аналогичны.

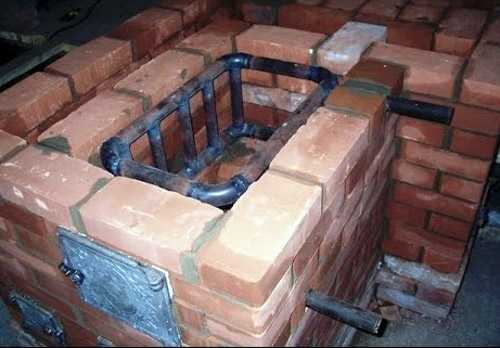

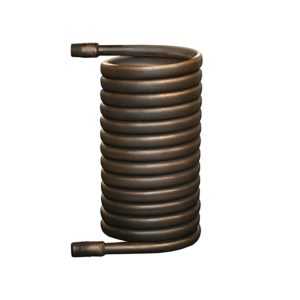

В первом случае теплообменник представляет собой змеевик из стальной трубы, встроенный прямо в топливник. Его располагают таким образом, чтобы труба не подвергалась прямому воздействию пламени, то есть, находилась вне зоны самой высокой температуры. Желательно, чтобы элемент стоял на пути отходящих продуктов сжигания топлива, тогда он не прогорит и прослужит достаточно долго. Встроенный змеевик для нагрева воды на выходе имеет патрубки для присоединения труб, ведущих к выносной накопительной емкости.

В подобных теплообменниках вода прогревается довольно быстро, но при этом назвать процесс эффективным никак нельзя. Ведь нагреватель отбирает тепло напрямую из топки, тем самым уменьшая мощность отопителя. Парная прогревается дольше, соответственно, дров уходит больше. Раскаленные дымовые газы как вылетали в трубу, так и продолжают беспрепятственно вылетать, КПД агрегата остается очень низким (не более 50%).

Примечание. Исключением из этого правила считаются кирпичные банные печи с теплообменником и несколькими ходами движения дымовых газов, обогревающие предбанник и моечную.

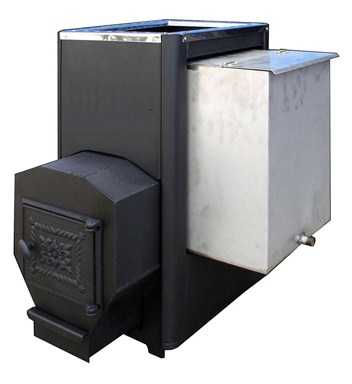

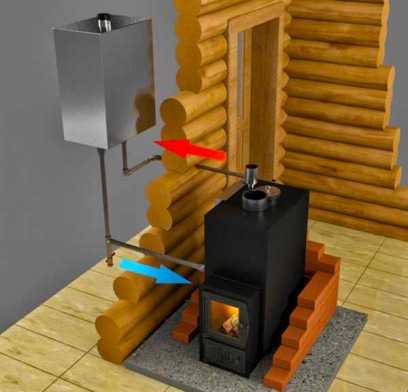

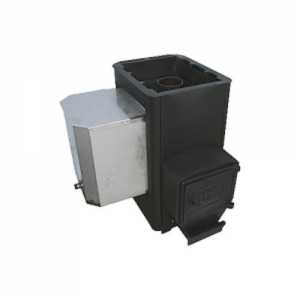

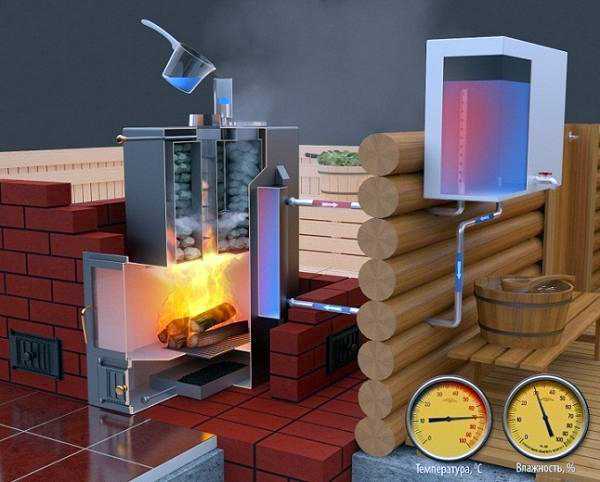

Наружный навесной бак из нержавеющей стали – это еще один вариант передачи печного тепла воде. Обычно он подвешивается к одной из боковых стенок топливника и нагревается за счет инфракрасного излучения от нее. Способ привлекает своей доступностью в реализации, но не очень удобен в эксплуатации. Помимо недостатка с прямолинейным отбором теплоты, описанным выше, подвесной бак вдобавок требует постоянного добавления холодной воды.

Устройства отбора теплоты у дымовых газов

Следует отметить, что даже самый простой водяной теплообменник на трубу резко повышает эффективность сжигания топлива до 60%. Фокус в том, что данное устройство никак не влияет на функционирование самой печки, не увеличивает время протапливания парной и расход дров. Главное достоинство таких теплообменников заключается в том, что они отбирают тепловую энергию продуктов сгорания, понижая их температуру.

Данный принцип работы теплообменника используют многие производители металлических банных печей, устанавливая бак для воды открытого типа прямо на дымоходную трубу. Этот вариант популярен ввиду своей доступности, но не очень удобен. Причина – все тот же долив воды по мере ее использования или испарения вследствие закипания.

Наконец, самый лучший со всех точек зрения вариант – банная печь с теплообменником на дымоходе в виде проточного нагревателя небольшой вместительности (от 5 до 10 л). К нему, как и ко встроенному в печь змеевику, через патрубки присоединяется система с выносным резервуаром – накопителем. Объем выносного бака составляет 60—120 л в зависимости от мощности отопительного агрегата. За время протапливания вода в емкости достигает необходимой температуры для помывки.

Кроме перечисленных, существуют и комбинированные модели, где печь для бани с теплообменником, встроенным в топку, имеет еще и бак на дымоходе. Причем эти элементы соединены между собой трубопроводами, то есть, в контуре нагрева задействован не один нагреватель, а целых два. Соответственно, такой вариант вобрал в себя все преимущества и недостатки разных модификаций. Опять же, данной печке все равно потребуется отдельная накопительная емкость поскольку вода в баке закипит достаточно быстро.

Установка теплообменника

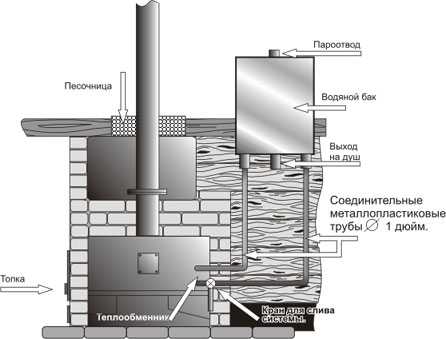

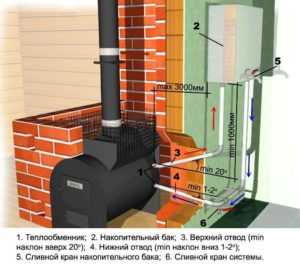

Проще всего производится установка теплообменника в бане, когда он идет в комплекте с приобретаемой металлической печью. Надо лишь внимательно изучить инструкцию по эксплуатации и выполнить сборку в соответствии со схемой. Останется только осуществить подключение к системе, об этом будет сказано ниже. Иное дело – монтаж водяного контура в газоход или топку кирпичной печи. Тогда регистр надо изготовить заблаговременно из черной толстостенной трубы либо нержавейки, а затем встроить его в соответствии с проектом печи.

На просторах интернета часто можно прочесть рекомендацию о том, что площадь теплообменника, то бишь его поверхности, должна составлять 1 м2. Утверждение не совсем корректное, ведь печи бывают разные, а рассчитать данный пока

www.teplo-ltd.ru

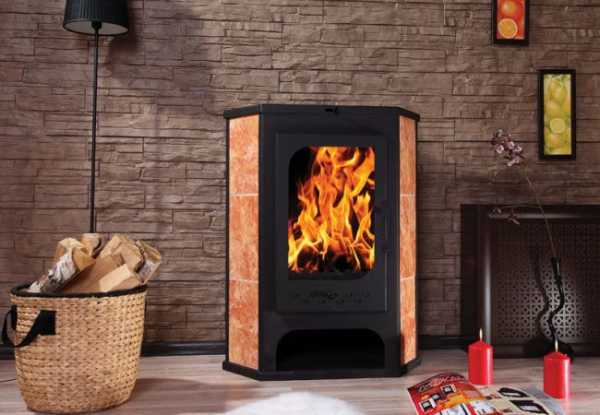

Печь-камин с водяным контуром и теплообменником

Система отопления – это важная часть обустройства дома или дачи. Каждый владелец недвижимости желает при минимальных денежных затратах приобрести качественное отопительное оборудование. И это логично. В настоящее время существует большое разнообразие устройств обогрева, а сделать правильный выбор, выбрав качество по доступной цене, зачастую вызывает сложность. Поможет вам принять правильное решение данная статья, в которой пойдёт речь про популярную в последнее время печь-камин с водяным контуром отопления, оснащённую теплообменником.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Система отопления дома с печь-камином

Что такое каминопечь?

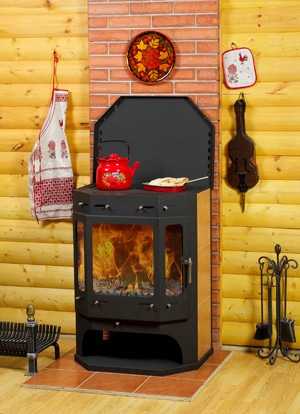

Печь-камин с водяным контуром отопления – это практичное и функциональное решение для обогрева дома или дачи. Приобретая это оборудование, вы получаете возможность не только уютного времяпровождения за наблюдением тления дров в камине, но и дополнительный источник тепла от печи.

Классические твердотопливные устройства обычно обогревают лишь помещения, в котором они находятся. В то время как печи-камины с водяным контуром в силах отопить всё жилище. Они могут функционировать в качестве основного источника выработки теплоэнергии. Внутри корпуса движется теплоноситель — вода, что подогревается при сгорании топлива. Устройство подключается к системе отопления.

Внешне печи-камины с теплообменником могут быть в разном дизайнерском решении. Можно выбрать вариант облицовочного материала, что будет лучше всего вписываться в интерьер помещения.

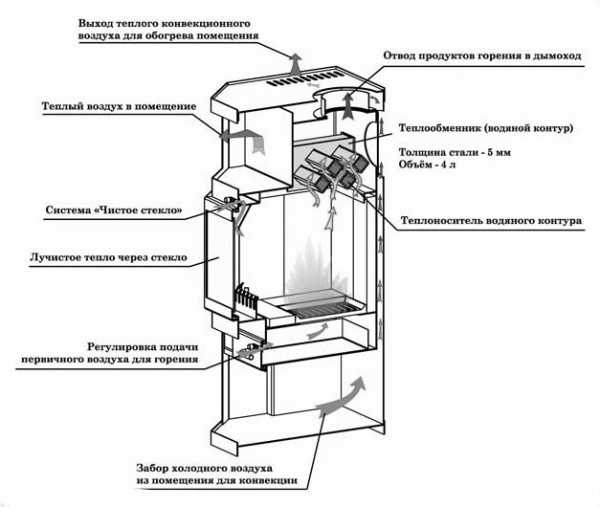

Конструкция печи-камина с водяным отоплением

Отопление и нагрев жидкости в данной конструкции осуществляется при помощи печи-камина. От каминопечи расходятся трубы и присоединяются к батареям.

Водяной контур выглядит как бак, в котором осуществляется процесс нагрева жидкости. При помощи специальной помпы циркуляции, горячая вода движется по трубам. В системе с естественной циркуляцией теплоносителя насос не требуется. Радиаторы в помещениях будут равномерно распределять тепло, и осуществлять тепловую отдачу в комнаты.

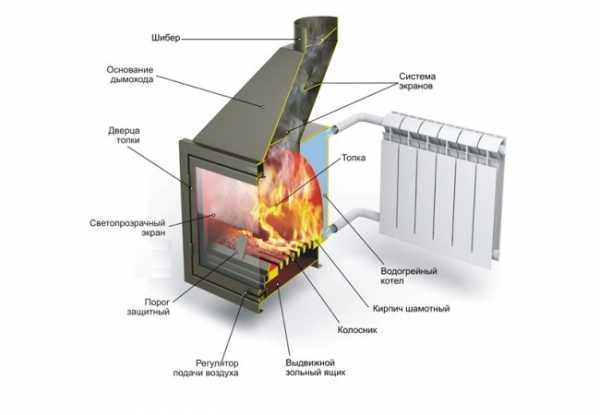

Устройство печь-камина

Конструкция каминопечи выполнена таким образом, что владельцу не требуется приобретать дополнительные устройства, чтобы обеспечить комфортный микроклимат в жилище в любое время года.

Достоинства и недостатки печи-камина с теплообменником

Печь-камин с водяным контуром отопления, как и любое обогревательное устройство, имеет индивидуальные особенности. Достоинства можно выделить следующие.

  1. Экономичность. Каминопечи не потребуют много денег на электрическую энергию. При отсутствии циркуляционного насоса (автономная система) данные затраты и вовсе будут отсутствовать.
  2. Интересный дизайн. Печь-камин с водяным контуром имеет приятное внешнее оформление, поэтому отлично впишется в любой интерьер.
  3. Относительная дешевизна монтажа. Установка агрегата выйдет владельцу сравнительно недорого.
  4. Компактность. Печь-камин с теплообменником отличается небольшими размерами, поэтому конструкцию можно монтировать практически в любом помещении.
  5. Каминопечь может служить в качестве, как основного, так и дополнительного источника тепла.
  6. Широкий выбор облицовочного материала каминных печей позволяет устройству прекрасно дополнить дизайнерское решение дома.
  7. Печи-камины с водяным контуром позволяют пользоваться водой для личных бытовых целей.

Недостатки у каминопечи, как и у других теплогенераторов, имеются:

  1. Важный параметр – коэффициент полезного действия. Контур отопления не в силах справиться с лютыми морозами, так как теплоотдачи печи-камина недостаточно. Из-за этого данные устройства специалисты не советуют устанавливать в тех климатических зонах, где зимы очень холодные. Однако не глядя на это, стоит сказать, что с применением каминопечи в качестве дополнительного источника отопления, будет достигаться экономия топлива около 40 %.
  2. В качестве минуса также можно назвать недостаточную автоматизацию печей-каминов с водяным контуром. Для запуска системы требуется подготовить и разжечь огонь. Однако для многих это не является столь существенным недостатком.

Как выбрать печь-камин с водяным контуром отопления

Чтобы отопление на даче печью-камином с теплообменником радовало вас, а не доставляло лишних забот по обслуживанию устройства, стоит при выборе отопительного агрегата учесть некоторые нюансы:

  1. Во-первых, нужно помнить про такую важную характеристику каминопечи, как мощность. Логично, что чем больше объём помещения, которое требуется обогреть, тем большей мощности необходим агрегат. Мощностные параметры печи-камина можно узнать из техпаспорта, там будут указаны общая и выходная тепломощность водяного теплообменника. Параметры тепловой мощности отражают номинальный объём энергии, что агрегат в силах отдавать при помощи теплового ИК-излучения, каналов теплоконвекции и стационарных отопительных систем. Мощность теплообменника – это важная часть общей мощности. Она отображает количество теплоэнергии, что поступает в батареи.
  2. Во-вторых, нужно учесть габариты и вес печи-камина. Особенно эти параметры важны, если помещение, в котором будет стоять агрегат, небольшое по размерам и нарушается предел напряжённости на пол (также указывается в техническом удостоверении).
  3. Выбор количества теплового носителя. Чтобы подключить тепловой обменник в системе отопления, стоит узнать про допустимые границы этого параметра. Количество теплоносителя включает объём всего трубопровода, в том числе батареи, зависит от длины системы и числа секций радиаторов. Объём секций можно узнать из техпаспорта, а объём труб не сложно вычислить самому, учитывая диаметр и общую длину.
  4. Стоит обратить внимание на диаметр дымоходной трубы, это понадобится для выбора необходимых элементов дымохода. Хорошо, если вы будете производить покупку в одном специализированном магазине. Тогда консультанты помогут Вам с выбором необходимого размера дымоходной конструкции, и, в случае необходимости, предоставят все услуги по обслуживанию.
  5. Дополнительные функции. Обратите внимание на наличие в каминопечи таких опций, как возможность готовки пищи, поддержка функции самоочищения стекла, функция холодной ручки и т.п.

Стоимость на печь-камин может быть разной, многое зависит от материала изготовления устройства и дополнительного его оснащения. Это может быть стальная или чугунная печь-камин с водяным контуром. Устройства из стали имеют цену намного ниже, однако срок эксплуатации у них не такой долгий. Чугунные печи-камины с водяным контуром требуют больше времени для нагрева и отлично сохраняют тепловую энергию, теплоотдача у них высокая.

Широкую известность печь-камин длительного горения с водяным контуром обрёл благодаря качеству и эффективной работе. Устройство легко монтируется, соединяет в своей конструкции преимущества камина и печи: небольшие размеры, возможность готовки пищи, прекрасные показатели тепловой отдачи, теплоёмкость при обогреве большого дома, полную экологичность и безопасность.

Выбирая печи-камины с теплообменником для дома или дачи можно обеспечить себя надёжным и долговечным источником полноценного обогрева.

teplofan.ru

виды, принцип работы, критерии выбора

Существует несколько вариантов устройства печи для бани с теплообменником, которые отличаются между собой по материалам производства и методам монтажа. В целом же печи для бани с отопительным контуром можно разделить на две главные категории: с внешним и внутренним типом обменника.

  1. Печи со встроенным теплообменником характеризуются тем, что теплообменники монтируются на внутренней стороне печи, на одной из ее боковых стенок или же просто на дне. В таком случае конструкция может иметь рубашку водяного типа, которая устанавливается на внутреннюю поверхность камеры и буквально ее опоясывает, или же находится между стенками в топливнике и кожухом в самой печи.
  2. Внешние теплообменники монтируются на трубе или крепятся к наружной стенке конструкции. Это освобождает внутреннее рабочее пространство конструкции, но при этом задействует пространство самой бани и выглядит непривлекательно.

Принцип работы

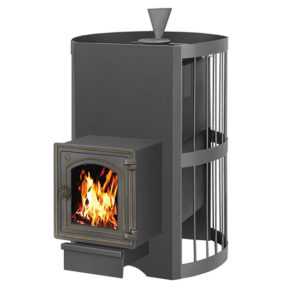

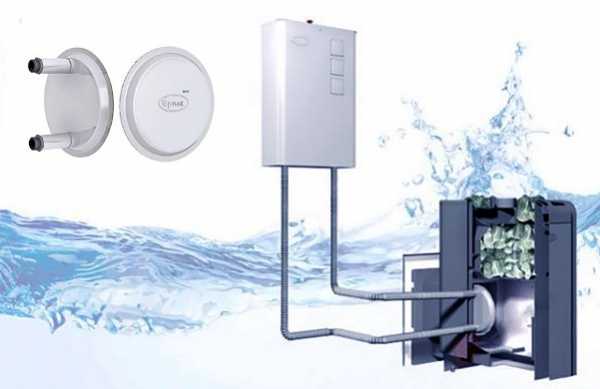

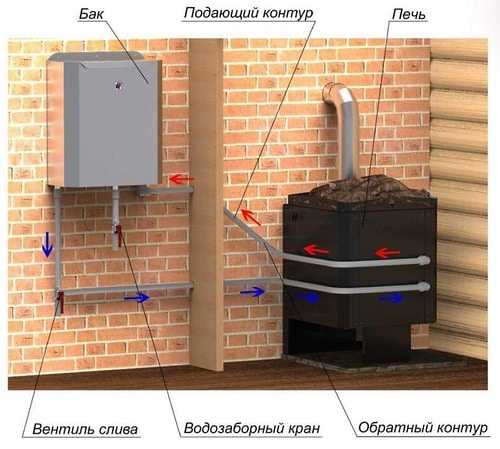

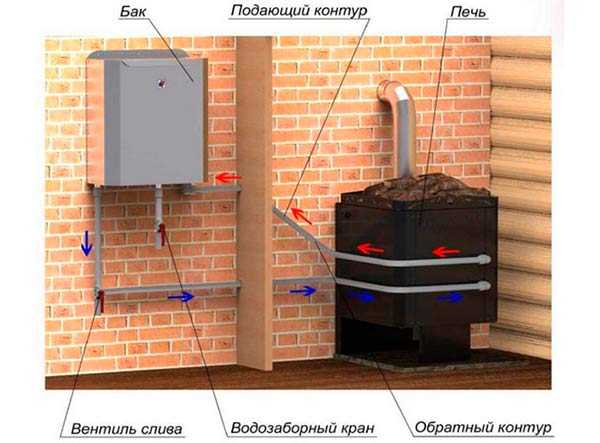

Банная печь с теплообменником и баком для воды способна функционировать по одному принципу. На него не влияет расположение функционального элемента. Энергия тепла от обменника направляется от печи напрямую в направлении регистра или водяной рубашки. Теплоноситель во внутренней части обменника постепенно повышает температуру, а в самом баке жидкость остается комнатной по температуре.

Из-за разницы в температуре в рамках контура создается давление, провоцирующее самотечное распределение воды в системе. Жидкость, которая нагревается в обменнике, идет в выносной бак. Применять нагретую жидкость из бака можно по своему усмотрению, после чего запас воды восстанавливается за счет доливания жидкости в теплоноситель.

Если же система имеет закрытый тип, то ее суть немного отличается и главным отличием является время залива воды. Оно происходит строго до момента начала розжига печи, ведь иначе от перепада температур теплообменник имеет все шансы лопнуть.

к содержанию ↑

Разновидности

Печь для бани с теплообменником для отопления имеет несколько разновидностей и подразделяется не только по месту расположения обменника, но также по другим характеристикам.

По конструкции:

  • змеевик, который является довольно простым вариантом для установки. С одной стороны змеевика холодная вода поступает в резервуар, а с другой поступает горячая;
  • конструкции других форм. При нагреве вода постепенно поднимается и вытекает к месту своего назначения.

По степени готовности конструкции подразделяются на готовые и варианты для самостоятельной сборки. Готовые конструкции отличаются тем, что их можно устанавливать сразу же после приобретения и на процесс монтажа не придется потратить много времени. Варианты для самостоятельной сборки требуют большего участия покупателя. Иногда такие системы и вовсе изготавливаются в домашних условиях.

к содержанию ↑

Как правильно выбрать?

Банная печь с теплообменником на трубе должна быть безопасной, эффективной, и рассчитанной на потребности пользователя. Чтобы печь соответствовала этим требованиям нужно уметь определять самые важные критерии выбора:

  1. Мощность теплообменника. Этот параметр очень важен для того, чтобы определить нагреваемую площадь и количество воды, которое можно быстро нагреть. При этом стоит учитывать тот факт, что печь для бани эксплуатируется в очень активном режиме, а значит для нее требуется рассчитывать гораздо большую мощность, чем для той, что должна поддерживать стабильную температуру на протяжении долгого времени без перепадов.
  2. Тип конструкции. Здесь стоит ориентироваться на размеры бани, так что печь для бани с водяным контуром для отопления может иметь змеевик или быть результатом соединения двух конструкций. Для небольших помещений рекомендуется змеевик, а две конструкции хорошо подойдут для большой бани с высокими потребностями в нагреве.
  3. Размеры. Они определяются размерами самой бани, типом конструкции и требуемой мощностью. Также роль играет тип установки, ведь внутренние теплообменники будут незаметны и не займут места, а внешние будут зависеть от объема бака.
к содержанию ↑

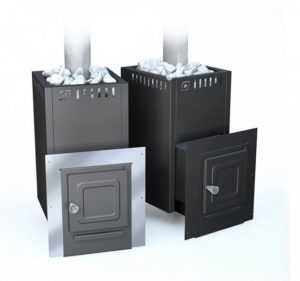

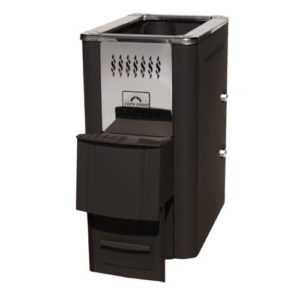

Примеры моделей печей

Важно! Для большинства представленных моделей необходимо отдельно докупать теплообменник. Принимается в учет только наличие в данной печи возможности для его установки в качестве съемной опции.

Модели:

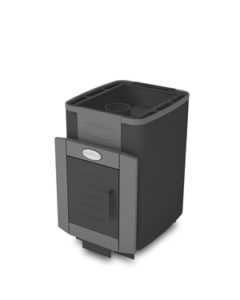

  • Ермак 16 Стандарт Сталь. Этот вариант печи весит 60 кг и позволяет закладывать до 40 кг камней. С помощью такой печи можно обогреть от 8 до 16 кубометров бани. Толщина стали составляет 8 мм. Преимущества: надежность, устойчивость к деформации из-за большой толщины стального листа; высокий уровень эргономичности. Минусы: не слишком привлекательный дизайн.

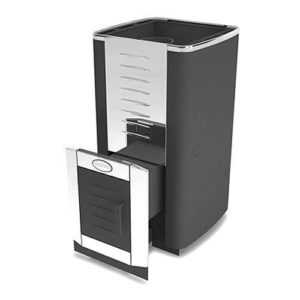

  • Кирасир 10 Finka. Это печь, которая весит 56 кг и позволяет загрузить каменку на 40 кг. Имеет высоту только 68 см, а обогревает от 6 до 12 кубометров бани. Преимущества: гарантия от производителя 5 лет, разумная цена, наличие возможности докупить парогенератор. Недостатки: небольшой объем каменки с доступом лишь сверху изделия. GRILL’D Leo 130 (Long black). Это печь из конструкционной стали, которая весит 57 кг и позволяет заложить 125 кг камней. Она может обогреть от 6 до 13 кубометров бани. Преимущества: привлекательный внешний вид из-за большой каменки, конструкционная сталь в качестве материала изготовления. Недостатки: каменка полностью открыта.
  • Варвара Мини с т/о. Весит 83 кг и имеет каменку до 40 кг. Может обогреть от 6 до 12 кубометров бани. Диаметр дымохода 115 мм. Преимущества: имеет встроенный теплообменник, чугунную глухую дверцу, а в качестве базового материала изготовления выступает конструкционная сталь. Недостатки: отсутствие возможности установки бака или парогенератора.
  • Гори Ясно Vira 12Т. Вес 40 кг, каменка 30 кг, а обогреть печь может до 12 кубометров пространства. Преимущества: встроенный т/о, компактность и привлекательный вид. Недостатки: материал изготовления нержавеющая сталь, так что нужно аккуратнее обходиться с печью чтобы избежать повреждений.

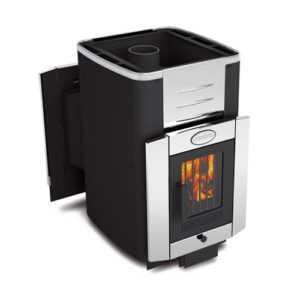

  • Кирасир 25 Silver. Эта банная печь с водяным контуром для отопления весит 90 кг и такой же вес можно закладывать в виде камней для каменки. Изготовлена из конструкционной стали, обогревает от 12 до 32 кубометров бани. Преимущества: надежность и устойчивость к механическим повреждениям, привлекательный внешний вид.Недостатки: отсутствие встроенного теплообменника, что при цене этой печи является явным минусом.

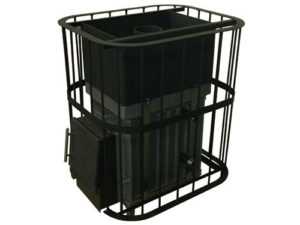

  • Везувий Скиф стандарт. Эта модель весит 70 кг и позволяет закладывать до 150 кг камней в каменку. Есть встроенный теплообменник. Преимущества: большая каменка, компактные размеры, возможность обогреть до 24 кубометров помещения. Недостатки: стоимость в отношении функциональности и технических характеристик.
  • Ермак 16 ПС. Эта модель весит 75 кг и позволяет закладывать в каменку до 60 кг камней. Обогревает от 6 до 18 кубометров бани. Преимущества: эстетичность, безопасность, конструкционная сталь в качестве материала изготовления, возможность установки бака. Недостатки: нет парогенератора.
  • Торнадо 20М1 П МД ТО МИНИ. Имеет вес 105 кг и позволяет загрузить каменку весом до 200 кг. Обогревает от 8 до 20 кубометров бани. Имеет встроенный теплообменник. Преимущества: это чугунная печь для бани с теплообменником для воды, присутствует большая каменка открытого типа. Недостатки: топка без выноса.
  • Кирасир 15 Шведка. Весит 77 кг и позволяет закладывать до 50 кг камней в каменку. Имеет возможность для подключения парогенератора, обогревает от 8 до 16 кубометров бани. Преимущества: имеет очень компактные габариты, в качестве материала изготовления применяется прочная конструкционная сталь. Недостатки: нет встроенного теплообменника, что является минусом для печей этой ценовой категории.
к содержанию ↑

Особенности установки

Если нужно установить дровяные печи для бани с водяным контуром, то для них часто требуется фундамент с углублением на 40 см, чтобы выдерживать вес конструкции. Также стоит учитывать особенности конструкции теплообменника и рассчитывать конструкцию таким образом, чтобы к нему всегда был свободный доступ.

Самостоятельная установка такого типа конструкции проводиться по определенному алгоритму. Подробнее о процессе можно узнать из статьи “Как сделать теплоообменник для банной печи своими руками”.

к содержанию ↑

Итог

Печи с водяным контуром в бане являются отличным вариантом для установки как в больших, так и в маленьких банях, так что стоит выбрать такое решение для домашнего использования.

pechnoy.guru

выбираем правильно » Сделай камин

Теплообменник

Камины печи с теплообменником не так часто используются при отоплении дома и ограничены в своем применении. Для этого есть одна весомая причина: в данной конструкции отсутствует постоянная подача топлива. И это особо ощутимо в ночное время и доставляет дополнительные неудобства. Однако печи камины с теплообменником представлены  на рынке в широком ассортименте. Как правило, это чугунные печи камины с теплообменником, а также выполненные из других материалов. Можно сделать теплообменник для камина даже своими руками. На эту тему мы и поговорим в данной статье. Будет приведена инструкция по выбору данной конструкции.

Виды теплообменников

Выбирая печь камин с теплообменником, обратите внимание, что в них могут использовать теплообменники двух видов, в которых есть принципиальная разница в системе обогрева:

  • Открытая система, является не прямым нагревом теплообменника. В данной системе жидкость движется по змеевику, который находится в открытом виде в топке. Такая системе предполагает нахождение открытого расширительного бака, который в большинстве случаев, располагается на чердачном помещении загородного дома.

В такой системе вода движется по принципу естественно гравитации и циркулирует естественным путем. Такая система часто применялась во время СССР. В наше время их активно вытесняют закрытые системы.

  • Закрытая система, где происходит прямой нагрев теплоносителя. В этом варианте нагрев выполняется непосредственно в топочном отделении. При этом, когда нагрев жидкости происходит до 90ºС, она в принудительном порядке подается в систему отопления, для этого в системе устанавливается водяной насос. При  охлаждении жидкость обратно подается  и под давлением. Здесь применяется водяной бак мембранного типа.

Теплообменник может иметь и различную конструкцию. В этом варианте их исполнения можно разделить и на типы изготовления:

  1. Теплообменник внутреннего типа — это либо вставленная емкость в топочную камеру, либо змеевик, который можно установить по любой части топочного отделения или выполнить в качестве «рубашки», то есть будет окутывать всю топочную часть.
  2. Теплообменник внешний. В этом модуль дымохода опоясывается емкостью, которая делается герметично.

Из вышеизложенного можно сделать вывод. Что если у вас требуется обогрев небольшого помещения, где вы не постоянно проживаете. Тогда можно не ставить компрессоры по принудительной циркуляции жидкости. Она просто дороже стоит и не скоро себя окупит. Но если у вас большой дом и вы постоянно в нем проживаете, тогда без принудительной циркуляции теплоносителя  просто не обойтись. Поэтому к данному вопросу нужно подойти с умом, а на нашем ресурсе вы можете узнать, как сделать водяное отопление.

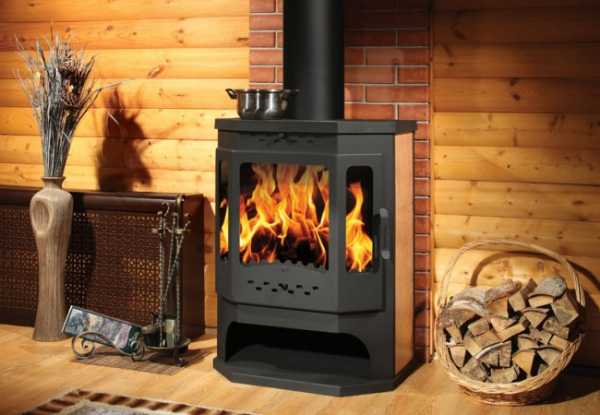

Печь из чугуна

Все-таки не зря была сделана чугунная печь. Такая конструкция имеет дополнительную теплопроводность. Легко выдерживает перепады температур и хорошо держит тепло. КПД агрегата с закрытой топкой достигает 80-ти процентов. Имеет срок службы свыше 10-ти лет. Камин печь с теплообменником может быть выполнена во фронтальном и угловом варианте. Дополнительно устанавливается стеклянная дверца, что защищает помещение от попадания мусора и углей. Также может быть сделана печь камин с плитой и теплообменником, тогда еще и прибавляется функция приготовления пищи. По всем вариантам можно посмотреть  фото и видео в инете и подобрать наилучший вариант, который подойдет именно вам. Цена таких моделей довольно различна, все зависит от материала изготовления и уровня комплектации.

Делаем теплообменник для печи

Если сказать проще, в качестве теплообменника может выступать любая труба, которую следует согнуть. Если нет такого материала или вы не знаете, как это сделать, можно использовать старые радиаторы или сушку для белья.

Рассчитываем площадь теплообменника

У всех теплообменников один принцип работы: в них емкость заполняется жидкостью и нагревается, после этого подается в бак или систему отопления. Для выполнения соединения применяется 2 штуцера, которые крепятся сверху и снизу — обратка. По ней уже остывшая жидкость попадает для последующего подогрева. Движение, как и говорилось выше, происходит в результате самотека или принудительно. Для правильного обогрева помещения надо рассчитать и площадь теплообменника. Расчет следует делать по принципу порядка 4-5 кВт на 1 м². Если у вас баня, тогда следует за основу брать 5 кВт. Если жилое помещение, тогда можно и 3 кВт, здесь не потребуется поднимать температуру до уровня бани. Конечно, следует при этом и учитывать расположение котла. По окончании топки мощность агрегата крайне быстро упадет  в 5-10 раз. Поэтому и площадь теплообменника следует рассчитать с большим запасом.

Принципы изготовления

Есть множество видов теплообменников, но в их изготовлении есть 1 одинаковый принцип — металл должен быть толщиной не менее 2,5 мм.

Принцип установки теплообменника

  • Теплообменник следует монтировать после установки фундамента печи и после этого обкладывать печь кирпичом. Перед началом установки следует решить, какой будет теплообменник. Самый простой вариант — этот труба, которая сворачивается в змеевик.
  • Есть П-образный теплообменник, для которого сначала делается емкость на низ топочного отделения, потом в верхнюю его часть. После их изготовления делается соединение при помощи трубок.

Пример П-образного теплообменника

Внимание: если вы планируете разместить в печи еще и варочную часть, тогда не следует выполнять теплообменник в ее верхней части — плита плохо греется. Выберите вариант, когда трубы находятся по стенкам топочного отделения.

Выполнение теплообменника с одной части топочного отделения

Самым большим недостатком применения теплообменника является то, что при его размещении топливо полностью не сгорает. Топка постоянно охлаждается, что ведет к образованию сажи, которая оседает в дымоходе.

Применение теплообменника подключением душа

Если вы все таки применили теплообменник в печи, тогда следует придерживаться некоторых привил:

  1. Никогда не крепите трубы в стене на неподвижные соединения. При нагреве они расширяются и изменяют свои линейные размеры.
  2. При подборе мощности теплообменника учтите следующее, он не должен забирать всю мощность печи. Отбираемое тепло должно составлять 10%. Может получиться ситуация, что в большом теплообменнике вы не сможете даже прогреть воду.
  3. Если вы используете расширительный бочок,  рассчитывайте примерно так: вода в нем должна быть горячей уже после 2-х часов топки.
  4. Обратку делайте меньшего диаметра, чем подача. Вода должна остывать в помещении, а не просто циркулировать.
  5. При полном нагреве печи с теплообменником, не рекомендуется добавлять воду, особенно холодную.
  6. При выборе материала уплотнения резьбы в соединениях применяйте только жаропрочные элементы.

Внимание: при работе такой печи никогда не следует ее нагревать, когда в системе нет воды. Примените для соединения бака с печью медную трубу. Если вы не живете в этом строении постоянно, тогда не забывайте сливать воду с системы при наступлении холодов.

Если ваша дача оборудуется не большим котлом, тогда в нем тоже можно применить теплообменник. Следует сделать верхнюю часть цилиндрическую, а нижнюю плоскую. Соединение емкостей выполните большим количеством изогнутых трубок. В этом варианте, топливо будет греть нижнюю часть и трубы. Газы будут двигаться по направлению вверх и прогревать трубы и цилиндр. В нижней емкости будет вода прогреваться более интенсивно и двигаться в верхнем направлении и заполнять цилиндрический бак. После этого жидкость будет перемещаться по всей системе.

Печь «бавария»

Если речь зашла о печах, будет неправильно не упомянуть об этой конструкции,  печь «бавария» используется нашими людьми и причем довольно успешно. Следует   рассказать о достоинствах и недостатках данной модели.

Достоинства

Это довольно бюджетная конструкция, которая привлекает людей. Пожалуй, это большой плюс. Итак:

  1. Этот экокамин можно устанавливать без применения отдельного фундамента. Но о технике пожарной безопасности, конечно, забывать не стоит.
  2. Такая конструкция довольно просто монтируется, и это может сделать человек без определенных навыков.
  3. Она оборудуется прозрачной дверкой, через которую можно наблюдать за игрой огня. Благодаря этому она и получила свое название «экокамин».
  4. Есть система длительного и быстрого горения дров. Это делает их экономичными и снижает затраты при эксплуатации.
  5. Есть несколько вариантов исполнения, что дает возможность подобрать модель нужной мощности.

Печь Бавария

Конечно, производитель пишет то, что нравится людям. Но если посмотреть отзывы о данной печи на форумах, тогда становится ясно, что это хоть и экономная печь, однако отопить дом ей в качестве единственного обогревателя будет довольно затратно. Но ее хватит для создания теплой обстановки в небольшом помещении. В  итоге выбор за вами. И если вы захотите подобрать печь камин с теплообменником, имеющую высокий КПД для отопления большого помещения, это можно найти на нашем сайте, где есть множество достаточно экономных конструкций, которые можно сделать своими руками.

sdelaikamin.ru

Банные печи с теплообменником, принцип работы теплообменника

Решать вопрос нагрева воды для помывки в бане можно различными способами, в том числе и путем установки электрического бойлера. Зато когда в бане планируется поставить хорошую дровяную печку, то никакое дополнительное оборудование для этой цели и не требуется. Достаточно подобрать и приобрести готовый отопитель с теплообменником либо изготовить последний самостоятельно. Разобраться в вопросах, зачем нужен теплообменник для бани и каким образом его правильно смонтировать, призвана помочь данная статья.

Для чего нужен теплообменник?

Подавляющее большинство конструкций банных печей не способствует экономии древесного топлива. Это объясняется специфическими требованиями к ним, а именно:

  • парная должна протапливаться за возможно короткое время до высокой температуры;
  • печка не может занимать много места;
  • наличие каменки – обязательно;
  • режим работы отопителя – периодический.

Исходя из перечисленных требований, печи для бани конструируются таким образом, чтобы быстро достигать высокой температуры в топке и поддерживать ее в течение определенного промежутка времени. При этом много неиспользованного тепла попросту уходит в атмосферу через дымоходную трубу. Грех не пустить эту тепловую энергию на подогрев воды для помывки или даже отопления смежных с парилкой помещений.

Примечание. Исключением являются кирпичные колпаковые печи Кузнецова, предназначенные для бань. Продуманная конструкция позволяет существенно экономить дрова, печь долго держит тепло и к тому же обогревает соседние помещения. Существуют и модификации с применением водяного теплообменника.

Одно из самых простых решений – это использовать тепло, выделяемое при сжигании древесины. В настоящий момент на рынке предлагается множество моделей печей со встроенным змеевиком. Если же отопитель без водяного контура уже установлен и функционирует, ничто не мешает оборудовать его самодельным или заводским теплообменником. Тогда не придется тратиться на бойлер и потом платить за электроэнергию.

Принцип работы

По принципу действия устройства для подогрева воды делятся на 3 типа:

  • змеевик, встраиваемый внутрь отопителя;
  • наружный теплообменник в бане в виде прямоугольного бака, нагреваемого прямо от стенки печи;
  • наружный водяной контур, отбирающий теплоту дымовых газов.

Примечание. Существуют модели, где в тело печи встроен не змеевик, а бак для воды из нержавейки. Их принципы действия аналогичны.

В первом случае теплообменник представляет собой змеевик из стальной трубы, встроенный прямо в топливник. Его располагают таким образом, чтобы труба не подвергалась прямому воздействию пламени, то есть, находилась вне зоны самой высокой температуры. Желательно, чтобы элемент стоял на пути отходящих продуктов сжигания топлива, тогда он не прогорит и прослужит достаточно долго. Встроенный змеевик для нагрева воды на выходе имеет патрубки для присоединения труб, ведущих к выносной накопительной емкости.

В подобных теплообменниках вода прогревается довольно быстро, но при этом назвать процесс эффективным никак нельзя. Ведь нагреватель отбирает тепло напрямую из топки, тем самым уменьшая мощность отопителя. Парная прогревается дольше, соответственно, дров уходит больше. Раскаленные дымовые газы как вылетали в трубу, так и продолжают беспрепятственно вылетать, КПД агрегата остается очень низким (не более 50%).

Примечание. Исключением из этого правила считаются кирпичные банные печи с теплообменником и несколькими ходами движения дымовых газов, обогревающие предбанник и моечную.

Наружный навесной бак из нержавеющей стали – это еще один вариант передачи печного тепла воде. Обычно он подвешивается к одной из боковых стенок топливника и нагревается за счет инфракрасного излучения от нее. Способ привлекает своей доступностью в реализации, но не очень удобен в эксплуатации. Помимо недостатка с прямолинейным отбором теплоты, описанным выше, подвесной бак вдобавок требует постоянного добавления холодной воды.

Устройства отбора теплоты у дымовых газов

Следует отметить, что даже самый простой водяной теплообменник на трубу резко повышает эффективность сжигания топлива до 60%. Фокус в том, что данное устройство никак не влияет на функционирование самой печки, не увеличивает время протапливания парной и расход дров. Главное достоинство таких теплообменников заключается в том, что они отбирают тепловую энергию продуктов сгорания, понижая их температуру.

Данный принцип работы теплообменника используют многие производители металлических банных печей, устанавливая бак для воды открытого типа прямо на дымоходную трубу. Этот вариант популярен ввиду своей доступности, но не очень удобен. Причина – все тот же долив воды по мере ее использования или испарения вследствие закипания.

Наконец, самый лучший со всех точек зрения вариант – банная печь с теплообменником на дымоходе в виде проточного нагревателя небольшой вместительности (от 5 до 10 л). К нему, как и ко встроенному в печь змеевику, через патрубки присоединяется система с выносным резервуаром – накопителем. Объем выносного бака составляет 60—120 л в зависимости от мощности отопительного агрегата. За время протапливания вода в емкости достигает необходимой температуры для помывки.

Кроме перечисленных, существуют и комбинированные модели, где печь для бани с теплообменником, встроенным в топку, имеет еще и бак на дымоходе. Причем эти элементы соединены между собой трубопроводами, то есть, в контуре нагрева задействован не один нагреватель, а целых два. Соответственно, такой вариант вобрал в себя все преимущества и недостатки разных модификаций. Опять же, данной печке все равно потребуется отдельная накопительная емкость поскольку вода в баке закипит достаточно быстро.

Установка теплообменника

Проще всего производится установка теплообменника в бане, когда он идет в комплекте с приобретаемой металлической печью. Надо лишь внимательно изучить инструкцию по эксплуатации и выполнить сборку в соответствии со схемой. Останется только осуществить подключение к системе, об этом будет сказано ниже. Иное дело – монтаж водяного контура в газоход или топку кирпичной печи. Тогда регистр надо изготовить заблаговременно из черной толстостенной трубы либо нержавейки, а затем встроить его в соответствии с проектом печи.

На просторах интернета часто можно прочесть рекомендацию о том, что площадь теплообменника, то бишь его поверхности, должна составлять 1 м2. Утверждение не совсем корректное, ведь печи бывают разные, а рассчитать данный показатель довольно сложно. В этом случае лучше изготовить змеевик по принципу аналогии. То есть, надо отыскать технические характеристики на изделие любого производителя такой же мощности, как у вас, и принять указанную площадь поверхности теплообмена.

Важно. Если изготовить контур с небольшой поверхностью обмена, то вода в нем будет постоянно закипать, что недопустимо. «Перебор» с размером, наоборот, чреват долгим разогревом, в результате к моменту помывки вода в баке останется прохладной.

Что же касается дымоходных теплообменников, действующих по принципу водяного экономайзера, то такой элемент можно как приобрести в готовом виде, так и сварить из двух труб разного диаметра. Помните, чем больше длина контура, тем эффективнее он будет обмениваться теплом с дымоходной трубой.

Немного о подключении

Устанавливая теплообменник в печь, надо усвоить, что она в первую очередь предназначена для протапливания парной, а подогрев воды – функция второстепенная. Управлять двумя процессами одновременно невозможно, парилка в приоритете, поэтому воде в баке или змеевике ничего не стоит закипеть. Значит, надо обеспечить хороший отбор тепла или достаточную накопительную емкость. По этой же причине не рекомендуется применять в подобных системах циркуляционные насосы, течение горячей среды должно быть естественным.

Имея теплообменник типа змеевика или экономайзера, надо поставить в баню выносной бак, подвесив его выше уровня печи и соединив трубами, как показано на схемах:

Для монтажа системы можно применять как металлические, так и полимерные трубы, исключая полиэтиленовые. Диаметры трубопроводов для самотечных сетей следует принять не менее размеров патрубков нагревателя, а лучше – на один типоразмер больше. При этом расстояние от бака до печи не должно превышать 3 м.

Заключение

Печи для бань с водяным контуром весьма популярны, потому часто на рынке можно подобрать не только готовые изделия в комплекте, но и специальные теплообменники, что легко встраиваются в отопитель. Также при желании есть возможность усовершенствовать схему подключения, присоединив к ней трубопровод подпитки холодной воды.

cotlix.com

РубрикаРазное

Добавить комментарий
