Печь своими руками для теплицы – Печь для теплицы длительного горения своими руками: схема, фото, пошаговая инструкция

Содержание

Печь для теплицы своими руками: печное отопление фото, схема

Печь на дровах для обогрева теплицы. Печь для теплицы своими руками: схемы, фото. Печное отопление теплицы.

Как отопить теплицу в зимний период? Отапливать теплицу газом или электричеством удовольствие не из дешёвых, поэтому владельцы теплиц при выборе системы отопления зачастую отдают предпочтение печному отоплению.

Древесина сравнительно недорогое топливо с высокой теплоотдачей, для отопления теплиц можно использовать обычные дровяные печи и печи длительного горения (пиролизные печи).

Печь на дровах для отопления теплицы.

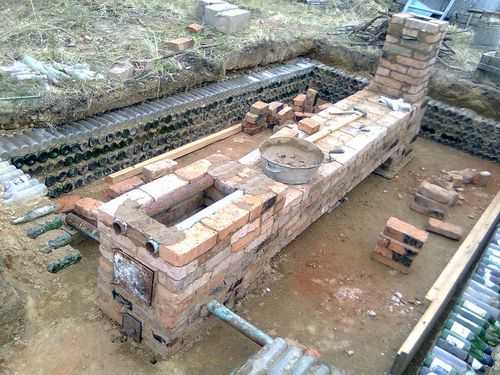

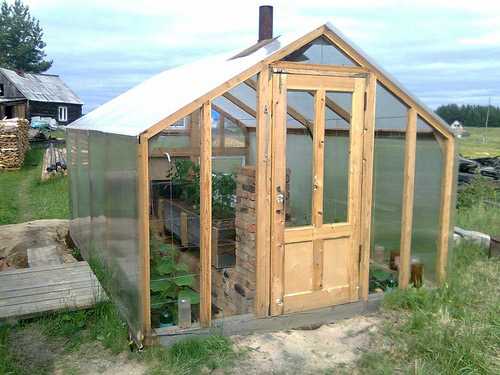

Обычная дровяная печь может быть выложена из кирпича или сделана из металлической ёмкости (буржуйка). Печь буржуйка имеет высокую теплоотдачу, но она не аккумулирует тепло, и греет, только пока горит топливо, что не очень удобно. К тому же у буржуйки есть ещё один недостаток, буржуйка сильно греет воздух возле топки и тепло распространяется неравномерно по помещению.

Печь из кирпича более теплоёмкая, кирпич накапливает и отдаёт тепло более равномерно, после того как дрова в печи перегорят, нагретый кирпич будет ещё некоторое время обогревать помещение, кирпичная печь лучше подходит для отопления теплиц.

Основной недостаток дровяных печей в том, что древесина быстро сгорает и в печь нужно часто подкидывать дрова, по сути, такая печь требует практически постоянного присмотра, каждые полчаса нужно добавлять в печь новую порцию дров.

Выложить печь из кирпича не сложно, в этой статье можно ознакомиться с чертежами и фото изготовления дровяной печи из кирпича.

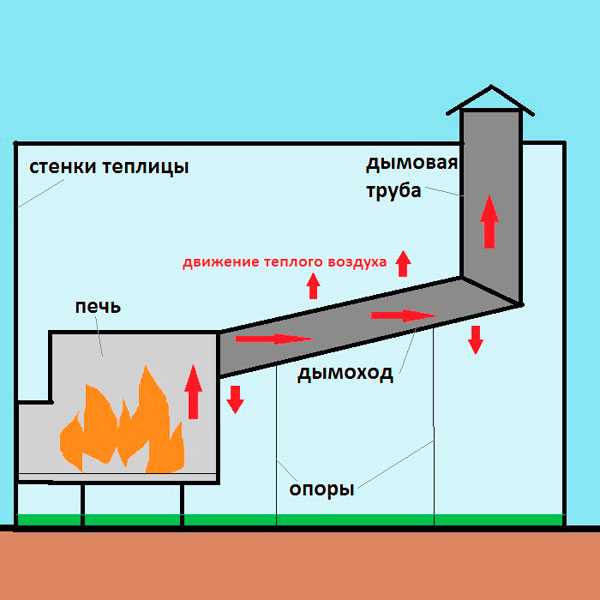

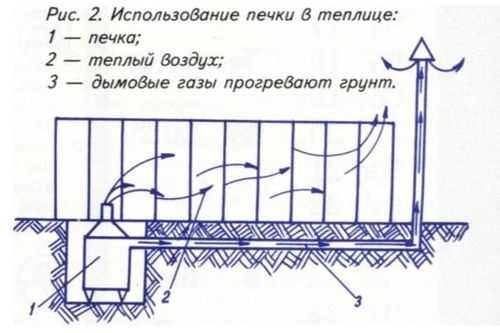

При установке печи в теплице нужно учитывать то, что большая часть тепла идет не от печи, а от дымохода. Чем больше протяженность трубы дымохода в теплице, тем больше тепла будет направлено в теплицу, но тут есть обратная сторона медали.

Чем больше протяжённость дымохода по горизонтали, тем хуже тяга в дымоходе, поэтому не рекомендуется делать горизонтальный дымоход длиной более 6 метров.

Печь длительного горения для теплицы своими руками.

Принцип работы печи длительного горения отличается от обычной дровяной печи способом горения, в пиролизной печи древесина не горит, а тлеет и дожигается пиролизными газами.

Основное преимущество пиролизной печи в более экономном расходе топлива и более длительном горении, так одной полной заправки может хватить до 8 – 10 часов беспрерывной работы печи.

Рекомендую прочитать статью как сделать печь длительного горения из 200 литровой бочки.

Самодельная дровяная печь для теплицы видео.

Печь длительного горения на опилках для теплицы видео.

sam-stroitel.com

Печь для теплицы своими руками: фото и чертежи. Видео | Своими руками

Период вегетации тепличных растений будет значительно больше, если весенние (да и осенние) заморозки им не будут вредить.

Защитить же этих неженок можно с помощью печи.

Кстати, такая же конструкция пригодится и в мастерской: тогда там и зимой будет комфортно.

Процесс горения в этой печи переворачивает понятие о горении в привычном для нас виде. Во-первых, очаг горения находится сверху, а не снизу как обычно. Во-вторых, горение делится на две части: горение непосредственно топлива (дров), которое дает температуру 300-400°, и горение несгоревших газов, которые в обычных печах просто выходят в дымоход, – 700°. При этом топка может продолжаться сутками без дозагрузки топлива.

На рисунке можно увидеть движение газов в процессе горения. Воздух поступает по трубе поршня сверху вниз: под поршень – к дровам. Пламя выходит в зазор между поршнем и стенкой бочки в верхнюю камеру дожига газов: там несгоревшие газы смешиваются в с кислородом воздуха, попадающим через щели крышки, и воспламеняются, выделяя огромное количество тепла. Данный процесс называется пиролизом газов.

Конструкцию этой печи я нашел на одном интернет-ресурсе у автора под ником Бубафоня; так же в народе назвали и печь. Промышленность выпускает подобные отопительные котлы «Стропува» и « Кандле».


Читайте также: Теплицы и парники своими руками

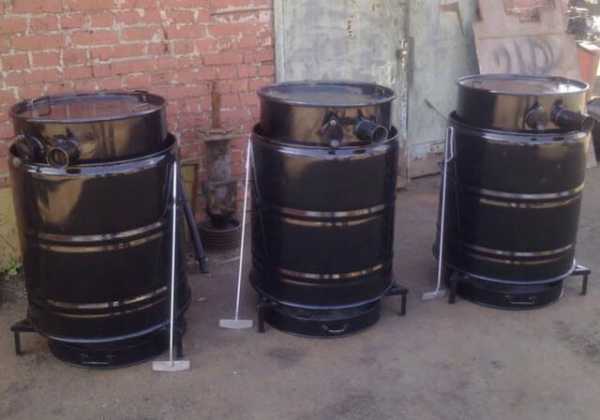

Конструкция печи в теплицу

Конструкция печи очень проста, и ее способен сделать практически каждый, кто может держать в руках УШМ (болгарку) и хоть как-то варить электросваркой.

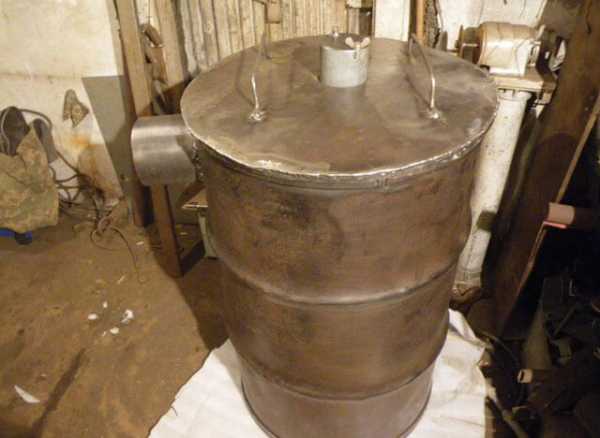

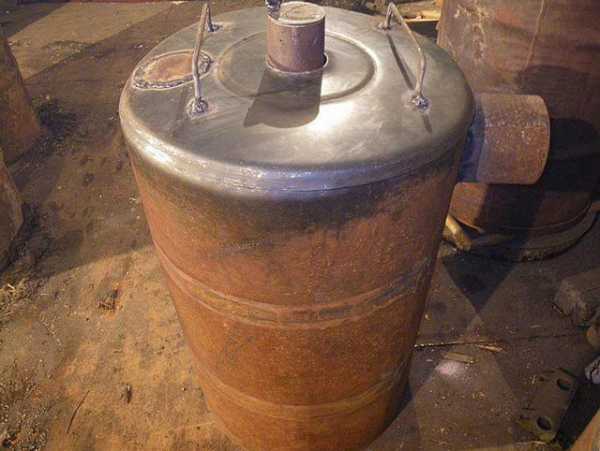

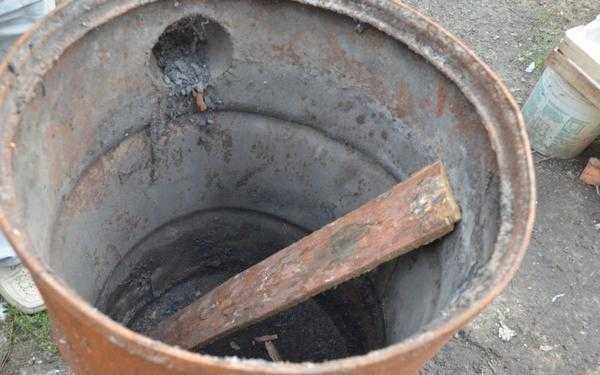

Основа печи – круглая бочка, причем объем этой бочки может быть любым -по вашему желанию, потребностям и физическим возможностям. В моем случае это бочка 100 л (отапливаемое помещение – мастерская 60 куб.м, максимальное время работы на полной закладке в тлеющем режиме 20-24 часа). Вверху у самой кромки приварена труба диаметром 115 мм, длиной 300 мм -это патрубок подсоединения печи к дымоходу.

СХЕМА УСТРОЙСТВА ПЕЧИ:
1 – круглая бочка; 2 – патрубок подсоединения трубы к дымоходу;
3 – поршень; 4 – крышка печи из оцинкованной стали с отбортовкой; 5 – дымоход высотой минимум 4,5 м

Внизу на  чертеже: Схема движения воздуха в печи длительного горения. Автоматически опускающийся поршень подводит воздух прямо к дровам, а сверху остается камера для дожига газов

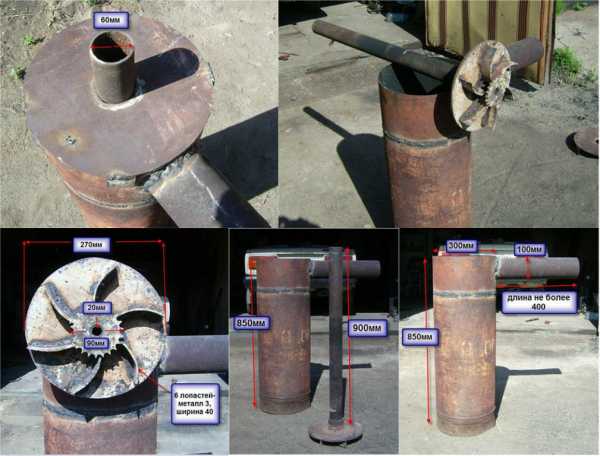

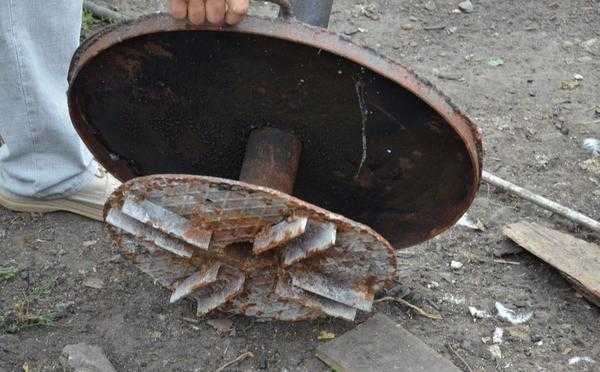

Второй по значимости элемент печи -поршень, он похож на перевернутый гриб. Сделал его из круглого диска, диаметр которого меньше внутреннего диаметра самой бочки на 5 см, а также трубы диаметром 75-100 мм и длиной на 10 см больше высоты бочки. Снизу на диск поршня приварены 4 ребра высотой 5 см (они обеспечивают поршню жесткость и проход горящих газов). На всасывающей трубе установлена регулирующая заслонка подачи воздуха. Крышка печи – диск из оцинкованной стали с отбортовкой по наружному размеру бочки и отверстию в центре для поршневой трубы.

Дымоход лучше приобрести составной диаметром 115 мм из нержавейки (такие продают для банных печей). Его минимальная высота – 4,5 метра. Сэндвич-трубы удобнее тем, что на них не образуется конденсат.

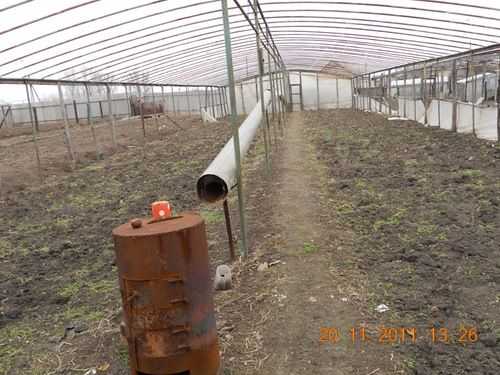

В теплицах печь и дымоход можно расположить в противоположных краях, соединив их горизонтальным дымоходом, – это увеличит теплоотдачу в целом. Правда, если температура внутри теплицы и снаружи будет примерно одинакова, в этом случае возникнут некоторые сложности с розжигом.


Читайте также: Как обогреть теплицу из поликарбоната

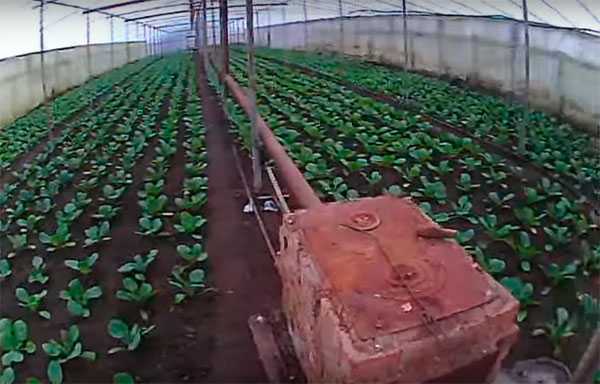

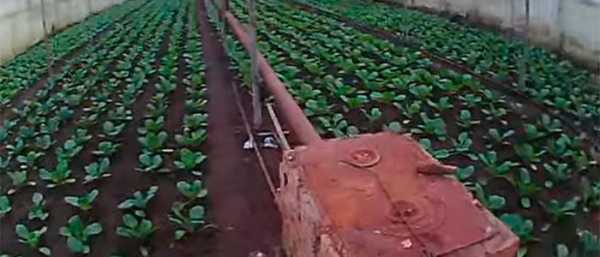

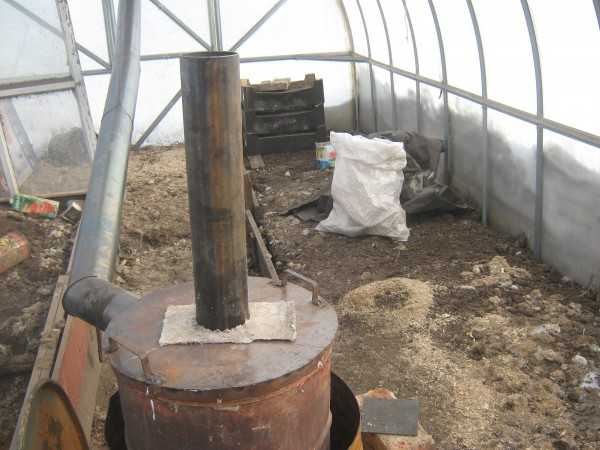

Металлические печи в теплицах обычно устанавливают в центральном проходе. Если же придется ставить на расстоянии 1 м и меньше от поликарбоната или пленки, придется смонтировать отражающий экран из кровельного железа (просто загнуть несколько граней вокруг печи) на расстоянии 30-50 см от печи. Это ограничит инфракрасное излучение. У меня выложен экран из обычного красного кирпича, полукругом, без раствора.

В качестве топлива идет любая древесина, от пыли до чурок диаметром до 15 см. Каменный уголь и бумага для принтеров не горит – образуется много золы, и она мешает горению.

Оптимальный вариант – смесь крупной и мелкой фракций (когда пустоты между поленьями и чруками заполнены опилками и стружками).

Загружаю топливо не выше дымоходной трубы. Поверх укладываю растопку – щепу и стружки – по центру. Можно плеснуть и отработки – она ускоряет и упрощает процесс растопки.

Когда огонь разгорится, устанавливаю поршень с крышкой и регулирую силу горения заслонкой на подающей трубе.

Заслонка очень простая – кирпич (или магнит от звукового динамика подходящего размера). Когда он полностью закрывает приток воздуха, горение ослабевает. При интенсивном горении печь работает в пиролизном режиме, при минимальном (тлеющем) пиролиза нет.

По мере сгорания топлива поршень опускается вниз и тем самым подает воздух непосредственно к очагу горения. При этом увеличивается верхняя камера дожига и вместе с ней – площадь нагрева печи.


Ссылка по теме: Отопление теплицы своими руками


Чищу печь один раз в три-четыре топки. Для этого отсоединяю печь от дымохода, выношу на улицу и высыпаю золу на огород. О том, как эта печь работает, можно посмотреть тут После двух зим эксплуатации поршень пришел в негодность. Там, где сталь была толщиной 3 мм, он весь погнулся, 2-миллиметровый же кусок прогорел насквозь. Его заменил – и печь работает как новая. Когда же прогорит бочка – заменю и ее, только возьму побольше, 200-литровую. Тогда печь с одной загрузки будет работать двое суток.

Печка для теплицы своим руками – на заметку

  • Если жечь длинные дрова, они могут «встать» вертикально, поршень зависнет и горение ухудшится. В этом случае поршень придется время от времени «шевелить» или утяжелять.
  • Чистить дымовую трубу нужно регулярно, особенно если сжигаете сырые дрова.
  • Наружную поверхность бочки можно окрасить жаропрочной краской.

Печка в  теплицу своими руками- видео

©АВТОР А.ЛОГИНОВ Новосибирская обл. Фото, чертежи и видео автора.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Горизонтальная печь для бани своими руками Горизонтальная конструкция банной печки-каменки Печь значительной...
  • Печь для казана своими руками – фото Печка для казана из газового...
  • Фундамент для печки своими руками (чертеж-схема) Пята и подпяток для печки...
  • Прижимные шайбы для теплицы своими руками Вечные шайбы для теплицы Прошла зим...
  • Как сделать металлический фундамент для теплицы Стальной фундамент для теплицы своими...
  • Помпейская печь своими руками (пошаговое фото) Как построить помпейскую печь и...
  • Камин-печь своими руками – фото и схема КАК СЛОЖИТЬ КАМИН-ПЕЧЬ СВОИМИ РУКАМИ В...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    печка для обогрева парника, как сделать самому

    Содержание:

    Качество и урожайность тепличных растений зависит от условий их выращивания, в частности речь идет о температуре в теплице. Чтобы своевременно получить урожай в регионах с холодным климатом, нужно в теплице установить дополнительный обогрев. Количество обогревательных приборов и их вид определяется в зависимости от параметров теплицы и вида выращиваемых растений. Учитывая холодный климат, приборы устанавливают на достаточно долгий период. В конечном итоге хозяин тратит немало средств на электроэнергию, что приводит к повышению стоимости урожая.


    Современный рынок представляет большое количество оборудования, которое может долго работать на одной закладке. При этом печка для теплицы на дровах может достигать производительности около 90 процентов. В данном случае речь идет о печах длительного горения для использования в теплицах. Такое оборудование поддерживает оптимальную температуру при минимальном расходе топлива. Кроме того можно сделать своими руками печь для теплицы длительного горения.

    Принцип работы печей для теплицы

    Топливом для таких печей может служить следующее:

    • Уголь, сформованный в брикеты.
    • Опилки и шелуха семечек, спрессованные в пеллеты.
    • Торф.
    • Бытовые отходы.
    • Древесина.

    Последний материал используется в большинстве случаев. Конструктивные особенности котла позволяют древесине гореть в течение длительного периода, до 24 часов. Дровяная закладка сгорает полностью, поэтому золы практически не остается. Это очень удобно, так как чистить печь на опилках для теплицы необходимо только один раз в две недели.


    Из множества положительных характеристик внимание привлекает следующее:

    • Печь может подключаться к водяному контуру и обогревать воздух.
    • Для работы не требуется подключение к электропитанию или газовой системе.
    • КПД печки для теплицы составляет около 90 процентов.
    • Эксплуатация прибора довольно простая.
    • Устройство позволяет получить некоторую экономию.

    Топливо горит длительное время благодаря протекающему процессу пиролиза. В камеру поступает ограниченное количество воздуха, поэтому дрова не горят, а тлеют в печи. В результате этого выделяется большое количество пиролизных газов, горение которых в дополнительной камере сопровождается выделением дополнительного тепла. Другими словами тепло образуется при горении топлива и сгорании газов. Это продлевает процесс  и делает его более эффективным. Помимо этого следует помнить, что более крупное топливо будет гореть дольше. Следовательно, использование не колотых дров, а крупных бревен позволит закладывать топливо один раз за двое суток.

    Количество воздуха, подаваемого в камеру, можно регулировать с помощью заслонки. Увеличивая или уменьшая объем кислорода, можно регулировать конечную скорость горения.

    Описание популярных моделей

    Профильный рынок представляет большое количество моделей, которые отличаются высокой эффективностью и доступной ценой.

    Вологда

    Для этой модели печи для теплицы характерно наличие следующих характеристик:

    • Высокая теплоотдача.
    • Экономичность.
    • Гонение одной закладки на протяжении суток.
    • Коэффициент полезного действия составляет почти 80 процентов.

    Оборудование может работать без постоянного контроля. Теплоноситель подается через особый гибкий шланг, подсоединенный к задней части печи. В течение 30-40 минут вода нагревается до 600С.


    Некоторые модели «Вологда» разработаны для подключения к водяному контуру с радиаторами. Сделанная своими руками печка для теплицы вполне может использоваться для одновременного обогрева дома и теплицы. Каждая единица оборудования укомплектована подробной инструкцией подключения.

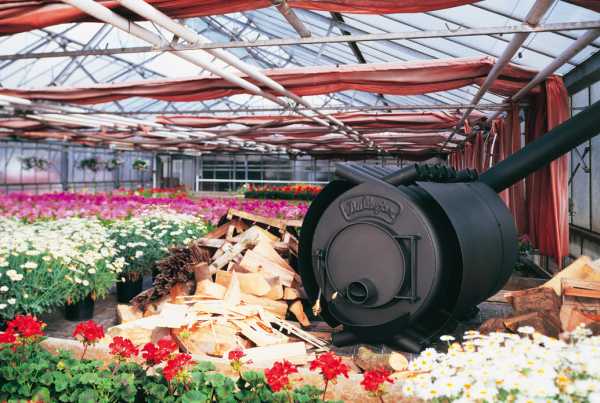

    Булерьян

    Горение топлива в этой модели протекает также долго, что обеспечивает поддержание определенной температуры. Однако для установки в теплицах данная марка используется очень редко.

    По внешнему виду печь напоминает лежащую на боку большую бочку с приделанными выпускающими трубками. В зависимости от размеров бочки выделяют несколько вариантов печи. Изделие самого маленького размера  способно пропускать через трубки воздух объемом до 5 м3. Безопасность печки обеспечивает покрытие специальной краской, которая также предотвращает сильное нагревание корпуса.


    Из минусов можно выделить следующее:

    • Сложный монтаж.
    • Необходимость постоянного досмотра.
    • Отсутствие терморегулятора.

    Если использовать в качестве топлива для такой печи древесину твердых пород или бурый уголь, то количество загрузок существенно снижается.

    Печь Бутакова

    Название устройство получило в честь инженера, занимавшегося ее разработкой. Работает печь по принципу модели «Булерьян».

    Производство такого устройства для обогрева теплиц налажено на нескольких фабриках:

    • Достаточно крупная и известная фирма «Термофор».
    • Компания «Теплодар», которая скопировала котел на высоком профессиональном и качественном уровне.
    • Компания «Конвектика».


    Модели всех производителей выполнены по аналогичной схеме, однако каждая их них имеет свои положительные и отрицательные характеристики.

    Слобожанка

    Еще одна печка для обогрева теплиц, характеризующаяся качеством и эффективностью. В этом устройстве топливо, в частности полешки, загружаются вертикально. В качестве дополнения печка для парника оснащена специальным цилиндром. Этот элемент давит на топливо, в результате этого по мере сгорания поленья опускаются вниз.


    Существует возможность подключения к устройству водяного контура, что позволяет создавать отопительную систему с радиаторами.

    Самостоятельное изготовление котла

    Одним из преимуществ является возможность изготовления печки для теплицы длительного горения своими руками. Для этого понадобятся листы обычного металла, некоторые расходные материалы и умение обращаться с обычными инструментами.

    Подготовительный процесс

    При изготовлении печки для теплицы можно использовать любой подходящий материал, но чаще всего предпочтение отдают металлу. Его нагрев осуществляется за короткое время, а тепло равномерно распространяется в помещении. Кроме того металлическое оборудование является идеальным вариантом для воздушного отопления.

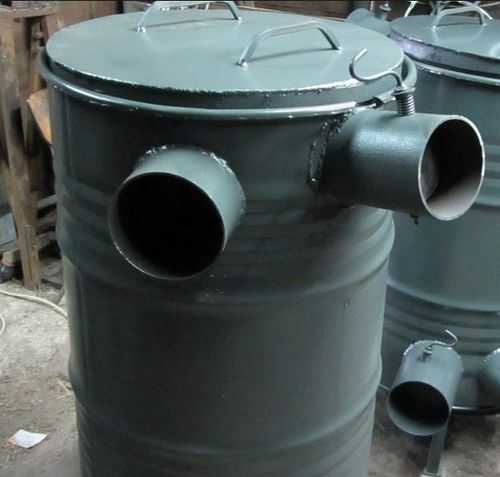

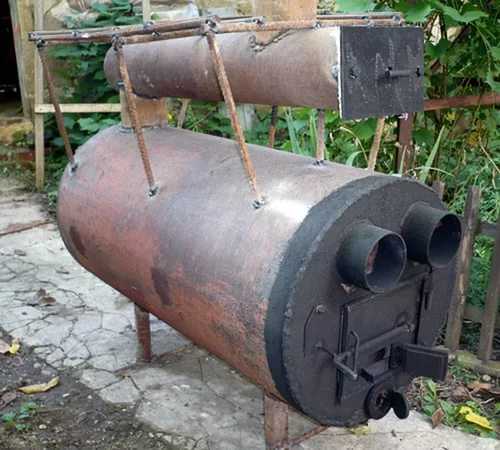

    В основе печи лежит корпус, для изготовления которого может использоваться следующее:

    • Цилиндр из стального листа.
    • Старый баллон от газа.
    • Стальная труба большого диаметра.
    • Старая металлическая бочка.

    Самым простым вариантом считается сделанная своими руками печь для теплицы из старой бочки, которая имеется у практически у каждого хозяина. Помимо основной части следует приготовить металлическую трубу-дымоотвод и металлический уголок.


    Также для работы понадобится набор инструментов:

    • Аппарат для сварочных работ.
    • Болгарка и диски для резки металла.
    • Приспособление, с помощью которого можно наносить разметку.

    Основной процесс изготовления

    Чтобы правильно сделать печь для теплицы длительного горения, необходимо предварительно нарисовать схему или чертеж.


    Затем готовят корпус будущей печи, для чего выполняют следующие действия:

    • Срезают или снимают верхнюю крышку.
    • Измеряют диаметр дымоходной трубы и в соответствии с этим значением вырезают круглое отверстие недалеко от верхнего края.
    • В нижней части бочки вырезают еще одно отверстие, но уже квадратной или прямоугольной формы. Это будет место для закладки топлива.
    • В соответствии с размерами топки делают металлическую дверку, она должна плотно прилегать к корпусу и обеспечивать герметичность.

    Далее делают другие конструкционные элементы.


    Срезают края верхней крышки, немного уменьшая ее в диаметре. При этом крышка должна свободно перемещаться внутри бочки. В середине полученного круга вырезают отверстие диаметром не больше 2 см. Через это отверстие будет поступать воздух для поддержания огня, поэтому не следует его делать слишком большим. В противном случае топливо будет сгорать намного быстрее. К вырезанному отверстию присоединяют трубу для подачи кислорода.

    Чтобы давление на дрова было более эффективным, на нижнюю часть металлического круга наваривают полоски металла. В процессе горения дров крышка будет постепенно опускаться вниз, поэтому время закладки следующей партии топлива определяется довольно легко.


    Для безопасности делают ножки из металлического уголка. Для этого отрезают четыре равных по длине отрезка и приваривают их к основному корпусу. Устойчивость печи для обогрева теплиц придают пластины, приваренные к нижней части каждой металлической ножки.


    Печи длительного горения можно назвать идеальным вариантом для обогрева теплиц. Они также могут присоединяться к системе водяного контура. С помощью такого агрегата в теплице создается и поддерживается оптимальная температура и влажность, благодаря этому появляется возможность получить высокий урожай без существенных затрат в процессе выращивания растений. Преимуществом печей для теплиц длительного горения также является возможность самостоятельного изготовления, что также положительно влияет на себестоимость продуктов из теплицы.


    teplospec.com

    Выбор печи для теплиц и 6 этапов возведения

    Печь для теплицы — незаменимое оборудование, если вы решаете сажать овощи в мартеДля произрастания овощей и зелени благоприятной температурой является +18о С. В большей части регионов России значение градусника не достигает такой цифры. Это возможно только в тепличной конструкции, да и то если устроен дополнительный обогрев. Ситуация поменяется, если сделать печку для парников из поликарбоната своими руками.

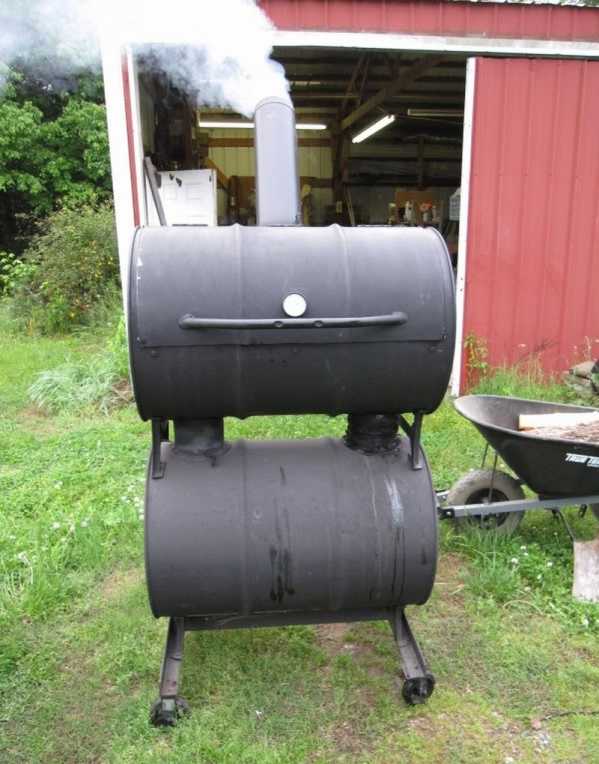

    Простая печка для теплицы на опилках

    Хороший вариант в качестве сырья для отопления – опилки. Это отходы обрабатывающего древесину производства, поэтому приобрести их реально очень недорого, а часто хозяин производства будет счастлив, избавиться от мусора. Чтобы сделать мини-печку на опилках понадобится подготовить бочку из жести, лучше, если их будет 2 шт. Не обойтись без газового баллона от пропана, отреза трубы нужного диаметра.

    Мастерить надо следующим образом:

    1. В боковой части бочки надо проделать отверстие и при помощи сварочного аппарата вварить туда дымоход.
    2. В области дна надо прорезать отверстие в 2 раза меньше диаметра дна.
    3. Вторая бочка разрезается на 2 части. Высота нижней – 25 см.
    4. Затем надо приварить ножки и сварить 2 бочки, чтобы получилась единая печка. Швы надо сделать аккуратными.
    5. Далее надо сделать крышку из остатков 2-ой бочки.
    6. Последним шагом следует устроить печку в теплице и подсоединить ее к дымоходу.

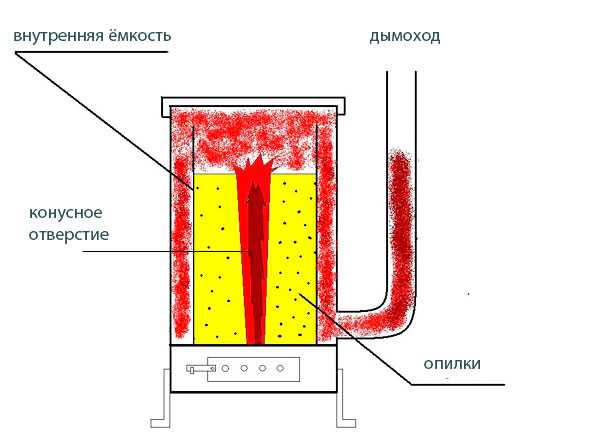

    Для мини-печки на опилках понадобится жестяная бочка

    Чтобы печь начала работать понадобится соорудить конус. Материал берется любой. Узкая часть должна без препятствий входить в дыру на донышке верхней. Крышку следует снять и вставить конус, закрыть отверстие снизу, засыпать опилки. Их нужно хорошенько утрамбовывать. Когда печь для обогрева будет заполнена на две части, конус следует убрать. Затем в топку уложить немного щепы, бумагу.

    Можно добавить немного разжигающей жидкости. Главное, чтобы опил, загорелся.

    После этого крышку следует закрыть, печь станет прогреваться. Тяга регулируется при помощи дверки. В зависимости от величины печной конструкции, время работы будет разным, но в среднем засыпание опилок нужно выполнять не чаще 2 раз за день. Возможно, обойтись и без низа бочки. Тогда надо проделать снизу отверстие для разжигания опила.

    Конструкция на отработанном масле: печь для теплицы своими руками

    В печи длительного горения для тепличной конструкции, возможно, применить еще один вид эконом топлива – отработанное масло. Этого продукта много в любой фирме, которая имеет свой автомобильный парк. Отработанное масло наливается в спец. емкости и подвергается утилизации, поэтому хозяин автопарка с радостью «подарит» садоводу-огороднику такой полезный для него продукт. Нужно проявить заботу лишь о поставке масла на загородный участок.

    Важно соблюсти все пропорции:

    1. В печке дымоход должен быть строго вертикальным.
    2. Элементы соединяются при помощи сварки, важно проверить, чтобы не было протечек.
    3. Используется металл, толщина которого не менее 5 мм. Преимущество такой печи, что на ней можно приготовить еду.
    4. Отверстие для заливки масла должно располагаться с лицевой стороны.

    Элементы печи для теплицы должны быть соединены при помощи сварки, чтобы не было протеканий

    Также рекомендуем прочитать:

    Заливать нужно примерно 3 л масла, затем поджигать, используя бумагу. Крышку надо закрыть, оставив отверстие для вентиляции воздушных масс – 2 см. При помощи величины отверстия будет регулироваться обогрев. Можно применить другие виды топлива, из категории масел, поддавшихся обработке.

    Это может быть мазут, другие виды нефтяных масел, печь может работать на солярке.

    Печка мобильная, просто переносится с места на место. Само масло не загорается, горят лишь пары, поэтому по безопасности этой печке уступает традиционная плита на газу. Огонь остается внутри и не покидает печное устройство. При сгорании масла дым и копоть не выбрасываются.

    Печь длительного горения для теплицы своими руками

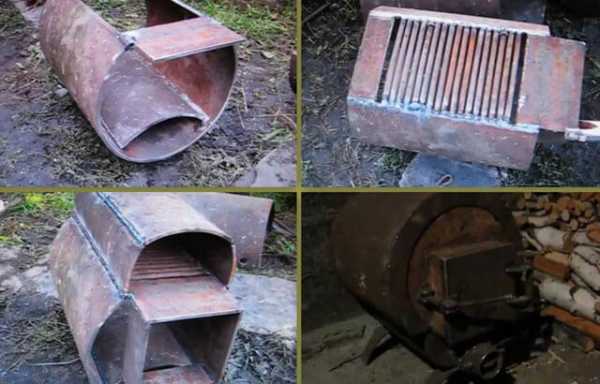

    Чтобы обогреть теплицу с контуром зимой применяют печь буржуйку. Самодельные печи дают грамотное отопление. Главный узел такого оборудования – это топка, которая состоит тонкостенной трубы, диаметр которой 25 см, необходимой длины. Одну из сторон надо сделать глухой. В трубе наверху вырезать отверстие, на которое надеть стакан из металла, который имеет такое же отверстие, и скрепить все элементы винтами. В качестве основания выступит доска (толщина 50 мм), с приколоченными на ней тонкими пластинами с вырезами по форме размеров печи.

    Колосник делается из металлической пластинки с отверстиями, чтобы шириной чуть меньше диаметра топки.

    Тогда он разделит трубу топки так, что верхняя большая часть будет топочной, а нижняя – поддувалом. В качестве крышки можно применить банку из-под консервов, или крышка от кастрюли. Для открывания печи к крышке крепится ручка, из проволоки. Дымовую трубу одним концом надо вставить в стакан, а другой, вывести выше уровня тепличной конструкции. Это нужно для того, чтобы вылетающие искры не прожгли покрытие парника.

    Печь длительного горения для теплицы можно сделать своими руками

    В качества топлива подойдут:

    • Дрова;
    • Древесные отходы;
    • Упаковочный картон и др.

    Чтобы такая дровяная печь на дровах обогревала более длительное время, нужно её обложить кирпичом, обмазать глиной или применить ёмкости с водой, нагревательным песком и т. п. Буржуйка из кирпича прослужит дольше.

    Котел Кузнецова или печки для обогрева теплиц

    Отопительные печи Кузнецова представляют для парниковых помещений особый интерес. Кирпичный чудо котел обладает неплохим КПД, примерно 80%. В печное тело встраивается 2 стальных регистра. Корпус котла из кирпича надо утеплить базальтовым волокном. В большем числе купольных моделей печек встроено современное техническое решение, которое обеспечивает дожигание горючей, что составляет дымовые газы.

    Такое оборудование:

    • Надежное;
    • Долговечное;
    • Эффективное.

    Для обеспечения дожигания под свод колпака сверху или иное место, в зависимости от модификации печки, организуется подача вторичного воздуха. При применении дерева соответствующего качества такая печка будет работать как пиролизная отопительная конструкция. Все дело в том, что монтаж печек по системе Кузнецова выполняется с применением не 1 колпака, а 2, которые соединены между собой вертикальным каналом.

    Печки для обогрева теплиц надежные и долговечные

    Цель такой модификации – разрешить проблему эффективности передачи теплоты сжигания внутрь теплицы.

    Продукты сгорания с высокой температурой уходят под свод 1 колпака, отдают тепло стенам. В результате газы охлаждаются, и спускаются вниз под своим весом и давлением уходящего вверх горячего потока из топки. Водяная печь может также обеспечить полив в зимней теплице.

    Печь длительного горения на дровах для теплицы Ракета

    Совсем не сложно сделать своими руками небольшую переносную печь. Ракета Робинзон монтируется быстро. Понадобятся обрезки профилированных трубок, металл для ног и подставки, а также опыт работы со сварочным оборудованием. Причем придерживаться точных размеров по чертежам, не обязательно. Можно взять трубки иного сечения, только нужно уменьшать либо увеличивать пропорции, чтобы элементы состыковались правильно. Ракетная печь – отличное решение для парника, в котором холодит.

    Наиболее востребованные модели больших ракетных печек создаются из газового баллона или бочки из металла на 200 л.

    Нужно уяснить, что эти комплектующие используются в качестве наружного колпака, а внутри печи нужно делать элементы из труб меньшего диаметра или делать кладку из шамотного кирпича.

    Печь длительного горения на дровах для теплицы монтируется довольно быстро

    Кроме баллона или бочки надо подготовить:

    • Трубки 150 на 150 мм для бункера загрузки и топливника;
    • Трубы из стали диаметром 70 мм и 150 мм для вертикального канала внутри;
    • Стальная труба 100 мм для дымохода;
    • Утеплитель;
    • Листы металла 3 мм.

    Для мастера, который умеет обращаться со сварочным аппаратом, работа не составит труда. Вариантов печек может быть множество, кто-то может устроить солнечный вегетарий, а кто-то печку бубафоня, булерьян.

    Печи для теплицы своими руками (видео)

    Какие варианты подойдут лучше решать, конечно, владельцу парника. В любом случае, если есть навыки строительства, то проблем с созданием печки на отработке не возникнет, но если практика отсутствует, попробовать, конечно, можно, но рациональнее приобрести готовое отопительное оборудование. На рынке представлен большой выбор моделей печей.

    oteplicah.ru

    Печь для теплицы длительного горения своими руками

    Благодаря грамотно оборудованным теплицам можно добиться хороших результатов в выращивании сельскохозяйственных растений. Парник с мощной печкой позволит не только получать урожай быстрее, чем на открытом грунте, но и выращивать растения круглый год, независимо от сезона.

    Кроме заводского оборудования, внутри теплиц возможно использование самодельных печек.

    Особенности устройства

    Существует множество видов систем обогрева парниковых помещений. Их работа основана на принципах конвекции, теплового излучения или теплопередачи.

    Каждая тепличная печь состоит из следующих базовых деталей:

    • топочная камера, в которой сгорает топливо;
    • каналы, перераспределяющие движение воздуха;
    • конвекционная рубашка;
    • дополнительные элементы, которые могут присутствовать в зависимости от типа печи.

    Принимая во внимание вид тепличного отопления, а также учитывая размеры парника, можно выбрать наиболее подходящую модель отопительного устройства.

    Топливо для работы тепличного оборудования

    Для эффективного функционирования подобных печей используются различные горючие материалы, такие как дрова, уголь, опилки и другие.

    Каждое топливо имеет свои плюсы и минусы. Например, главное достоинство использования дров – их доступность. Кроме того, для небольшого помещения достаточно один раз в сутки загружать поленья в топку для поддержания постоянной температуры.

    Главное преимущество угля как топлива для тепличного оборудования – большая теплоотдача. Но и это горючее имеет определенные минусы, среди которых – большое количество отходов в виде золы и угольной пыли, а также выделение в атмосферу токсичных веществ.

    Не стоит забывать о правильном хранении угля, так как иногда возможно самовозгорание некоторых видов твердого топлива.

    Материалы для сооружения печи для парника

    Наиболее подходящий вариант для изготовления отопительного устройства – металл, использование которого позволит обеспечить равномерный обогрев всего помещения.

    Главной деталью конструкции является металлический корпус, в качестве которого подойдут следующие подручные средства:

    • сварной стальной цилиндр;
    • разрезанный баллон из-под газа;
    • широкая толстостенная труба;
    • бак или бочка.

    Выбрав подходящий для изготовления корпуса материал, необходимо запастись металлопрокатным изделием для дымового канала и стальной полосой (арматурой, уголком или швеллером). Этих материалов хватит для создания собственного отопительного оборудования в теплицу.

    Первый вариант – тепличная печь из бочки

    Рассмотрим поэтапно превращение старого металлического сосуда в очень удобное и практичное отопительное оборудование:

    1. Для начала снимаем крышку бочки.
    2. Далее идет конструирование дымохода. Для этого в верхнем элементе вырезается паз, в который позже вставляется и приваривается часть трубы.
    3. В корпусе требуется прорезать дверцу для закладывания горючего вещества.
    4. Подгонка размера отрезанной крышки осуществляется таким образом, чтобы она свободно проходила в бочку. Полученный круг необходимо уплотнить стальной полосой.
    5. Следующим шагом создаем поддув. Для этого в центре крышки вырезается еще одно отверстие, к которому приваривается труба.

    Во время работы печи происходит тление топлива. По мере продвижения этого процесса верхний элемент плавно погружается вниз под тяжестью своего веса.

    При желании можно соорудить конструкцию с дополнительными элементами, такими как зольник или отдельная топка.

    Второй вариант – стандартная тепличная печь на щепках и дровах

    Подобная конструкция обогревательного устройства также не отличается сложностью исполнения.

    Основные составляющие такой печи:

    • топливный бак с двумя отсеками;
    • отверстие с дверцей для закладки дров;
    • дымоход с металлической заслонкой;
    • поддувало;
    • крышка.

    Сама конструкция представляет собой большой цилиндр, поделенный по горизонтали на две части металлической перегородкой. Внизу находится топливный отсек с дверцей для закладки дров. В верхнюю же часть засыпаются опилки, которые при тлении будут выделять тепло.

    Проще всего изготовить такую печь из двух бочек, поставленных друг на друга и сваренных между собой.

    Для отапливания этой печи подойдут мелкие дрова, щепки или опилки. Главное – следить за тем, чтобы как минимум треть объема топливника оставалась свободной.

    Для правильной работы самодельной печи длительного горения на щепках внутрь верхней бочки необходимо вставить конусообразную трубу так, чтобы ее узкая часть слегка вошла в отверстие перегородки, и заполнить пространство вокруг металлопрокатного изделия опилками. После того как через поддувало будут загружены дрова, следует убрать конусную трубу и закрыть печь крышкой. После поджигания поленьев заслонка дымохода убирается, а щепки начинают тлеть.

    Третий вариант – тепличная печь из трубы

    Можно также соорудить отопительное устройство на опилках из толстостенного металлопрокатного изделия. Поэтапно процесс создания печи выглядит следующим образом:

    1. Нужно взять 3 трубы: первая (0,4 м) требуется для топливного бака, вторая (0,1 м) необходима для дымохода, а третья, самая тонкая, будет обеспечивать поступление кислорода внутрь печи.
    2. В верхней части большей трубы требуется прорезать окошко диаметром 0,1 м, в которое позже будет монтироваться дымоход.
    3. Для изготовления дна печи нужно взять лист стали или черной жести толщиной 0,5 см и вырезать круг размером, равным диаметру топливного отсека. В центре этого элемента проделайте отверстие от 5 до 8 см.
    4. Далее требуется взять тонкую трубу диаметром 5-8 см, который соответствует размеру проема в дне, и с помощью сверла вырезать в ней несколько продольных линий или около 50 небольших дырочек диаметром примерно 1 мм.
    5. Приварите дно печи к основной трубе, то есть к топливнику, а подготовленное ранее металлопрокатное изделие с перфорацией вставьте внутрь конструкции так, чтобы оно вошло в отверстие на дне.
    6. Для изготовления крышки вам понадобится листовая сталь. В середине верхнего элемента по размеру перфорированной трубы сделайте отверстие так, чтобы крышка садилась на нее вплотную. Другой же проем выполните ближе к краю для попадания кислорода внутрь и регулировки тяги.
    7. В качестве заслонки подойдет обычная баночная крышка, которая используется для консервации. Для удобства можно добавить к ней две ручки из металлических прутиков. Важно, чтобы заслонка была съемной.
    8. Теперь приступаем к монтажу дымохода. Для этого требуется взять патрубок и трубу 0,1 м и с помощью хомута соединить их между собой, а швы уплотнить теплоизолирующим материалом. Полученную деталь прикрепите к боковой верхней части печи.
    9. В конце обязательно нужно изготовить ножки, приварив 3-4 металлических профиля к корпусу устройства.

    Главное в обогреве теплицы самодельным агрегатом – никогда не забывать о технике безопасности. Требуется разместить печь вдали от легковоспламеняющихся предметов. Кроме того, необходимо позаботиться о сохранности растений, которые могут пострадать от жара устройства.

    Из всего этого можно сделать вывод, что самодельная печь, работающая на дровах, не хуже отопительного оборудования на дорогих энергоносителях, но при этом она гораздо экономнее.

    Похожие статьи:

    pechnoedelo.com

    Печи для теплицы из кирпича: виды, подготовка к строительству

    Для того, чтоб на столах людей круглый год были свежие овощи, фрукты, ягоды, в парниках устанавливаются приборы для отопления. Печь для теплицы из кирпича — один из них. Устанавливать ее стали реже ввиду современных аналогов, однако такие кирпичные печи модернизируются, и их функциональность расширяется. Установку можно купить или соорудить своими руками.

    Для чего она нужна и плюсы применения

    Теплицы помогают выращивать культуры круглогодично, даже в самых холодных районах. Для этого в установке нужно поддерживать постоянное тепло, которое равномерно распределяется по площади. Это достигается с помощью каменных печек. Они не занимают много места, дают большое количество тепла, не нуждаются в частом контроле. Как топливо используются дрова, газ, гранулы.

    Вернуться к оглавлению

    Какие существуют виды?

    При конструировании печи нужно учитывать, какое топливо будет использоваться. Поэтому существует несколько разновидностей:

    • длительного горения;
    • с водяным отоплением;
    • буржуйка;
    • из поликарбоната;
    • с боровом;
    • булерьян;
    • металлическая.

    Печь из кирпича должна обладать таким функционалом:

    • иметь хорошую теплоотдачу;
    • быть легкой в построении и использовании;
    • нагреваться за короткий промежуток времени;
    • не нуждаться в постоянном контроле.
    Вернуться к оглавлению

    Принцип работы

    Для нормальной тяги дымоход не должен быть очень длинным.

    В сравнении с металлическими аналогами, печь из кирпича обладает большей теплоемкостью. Обогревание зависит от таких параметров:

    • вид топлива;
    • правильно установленная топка;
    • перемещение дыма по трубе;
    • теплоизлучение печи и дымохода.

    Топливо не должно быть слишком влажным для большего КПД. В топке происходит процесс горения и чем интенсивнее, тем больше тепла распространяется по всему периметру теплицы. От дымохода жара идет сильнее, чем от печи. Не рекомендуется делать трубу длиннее 6 метров, ведь чем выше дымоход, тем хуже будет тяга.

    Вернуться к оглавлению

    Подготовка к строительству и расчеты

    Для начала измеряется парник, определяется размер печи, просчитывается длина дымохода и чертится схема. Топочное отверстие будет располагаться снаружи, а сама печь внутри. Далее требуется заготовить материалы для строительства:

    • дымоходные трубы;
    • железные плиты;
    • аппарат для сварки;
    • болгарка, ножовка, нож по металлу;
    • кирпичи;
    • бетон.

    Количество кирпичей зависит от пространства, которое будет занимать прибор. Для этого нужно 400—700 шт. Для работ походят кварцевый и красный кирпич, но последний менее эффективно удерживает тепло.

    Вернуться к оглавлению

    Процесс постройки печи из кирпича для теплицы

    Для укладки фундамента сначала вырывается котлован.

    Изначально строится цельный фундамент. Он нужен для того, чтобы избежать пожара, проседания и перекоса агрегата. Фундамент должен быть крепким, чтобы не пошли трещины по стенкам. Конструируется он из металлических плит, закрепленных рамой из трубы или вылитый бетоном либо глиной. С помощью горизонтального строительного уровня проверяются все этапы работы, по мере их выполнения:

    ПоследовательностьОписание
    IВыкапывание полуметрового котлована
    IIЗасыпание смесью из песка, щебня и битого кирпича
    IIIВыстраивание деревянными досками форму и заливка пространства цементом
    IVЗакладывание двух рядов обожженных кирпичей

    Две трубы монтируются в верхнюю часть топки, чтобы воздух проходил внутрь парника. За счет того, что воздух становится менее плотным из-за горения дров, будет создаваться постоянная тяга. По боковым трубам в поддувальную камеру из теплицы будет двигаться тепло. Снаружи размещается топочная и поддувальная дверца, с помощью которой кирпичная печь чиститься от сгоревшего топлива. Вырезаются отверстия и привариваются железные петли, на них крепятся сами дверцы и ручки.

    Для построения дымохода понадобится либо цельная труба, либо сваренные между собой одинаковые отрезки трубы. Дымовая труба, находящаяся на крыше теплицы, обматывается материалом с теплоизоляцией. Сверху нее надевается конус, защищающий от загрязнения, и искрогаситель. Он делается из жестяной банки с множеством дырочек, а консервная крышка крепится к трубе проволокой и служит конусом. В завершении построения конструкции устанавливается бак с водой. Это помогает держать в помещении стабильный уровень влаги, а в холодное время года поливать растения теплой водой. Все части, подвергающиеся нагреванию, смазывают глиной для лучшего аккумулирования тепла и предотвращения пожаров.

    etokirpichi.ru

    как сделать своими руками для обогрева

    Те люди, которые имеют на своем приусадебном участке теплицу, хорошо знают, как много хлопот может она доставить при наступлении зимних холодов. Точнее говоря, не сама теплица, а неверно подобранная печь для ее обогрева. Причем это не зависит от того, купили ли вы печь уже в готовом виде или изготовили своими руками. Зачастую самодельные печки превосходят по КПД (коэффициент полезной деятельности) заводские аналоги. Вот о том, как сделать высокоэффективную печь для теплицы своими руками, мы и расскажем в нашей статье.

    Печь из кирпича

    Устройство печи длительного горения из металлической бочки

    По большому счету время горения зависит не от конструкции печи (за некоторыми исключениями, о которых мы расскажем чуть позже), а от вида сжигаемого в нем топлива. Увы, хорошо всем известные дрова к таковым не относятся. Самым доступным природным материалом до последнего времени был каменный уголь. Теперь же это относится лишь к районам его прямой добычи. В других (южных) регионах такой вид топлива не доступен. Да и экономически не выгоден. К тому же, использование угля связано с некоторыми неудобствами – его большим весом и отходами в виде шлаков.

    Зато сегодня практически повсеместно без особого труда можно приобрести пеллеты из опилок. По своей теплоотдаче и времени сгорания названный вид топлива (брикетированные опилки) не уступает каменному углю. При этом не оставляет после сжигания больших куч мусора. Еще одним видом печи для теплицы длительного горения являются печки, в которых используется мазут, отработка машинных масел или соляра, что так же, как и уголь, нельзя назвать дешевым топливом.

    Материалы и инструменты

    Для самостоятельного изготовления такого вида обогревательного устройства для поликарбонатной теплицы нам понадобятся следующие инструменты:

    • Болгарка;
    • Сварочный аппарат;
    • Рулетка и мел (маркер).

    Исходные материалы:

    • 2 металлические бочки, можно использовать старые газовые баллоны;
    • Металлический уголок;
    • Трубы различного диаметра для дымоотведения.

    Порядок проведения

    В первую очередь готовим корпус самой печки. Для этого аккуратно срезаем верхнюю часть бочки (в идеале подобрать бочку со съемной крышкой). Обрабатываем полученную при отрезании кромку зачистным кругом УШМ (болгарки).

    Отступаем от верхнего (срезанного) края порядка 10 сантиметров и вырезаем отверстие также с диаметром 10 см для дымоходной трубы. Трубы с сечением 150 миллиметров будет вполне достаточно. Но и уменьшать диаметр дымоотводящей трубы из печи на дровах (опилках) для теплицы нежелательно. В этом случае могут возникнуть проблемы с тягой.

    1. Переворачиваем нашу заготовку корпуса печки и в ее днище, строго посередине прорезаем все то же 100-миллиметровое отверстие. После этого принимаемся за вторую бочку.
    2. Отмеряем от нижней ее части 350 мм и обрезаем по окружности.
    3. В полученной таким образом топке сбоку прорезаем отверстие удобной нам формы и размера, через которое будет осуществляться закладка дров.
    4. Вырезанный участок послужит в качестве дверцы топки. Для этого обрабатываем его края зачистным кругом.
    5. Сверлим тяговые отверстия.
    6. Привариваем петли, открывающую ручку и запорное устройство.
    7. Собранную деталь (топочную дверцу) крепим на прежнее место.
    8. Обвариваем всю топку по окружности в месте отреза полосой металла шириной 5-10 сантиметров.
    9. Точно так же поступаем с дверцей по ее периметру.
    10. Нарезаем нужное количество уголка (4-6 штук) по 25-30 см и привариваем их в качестве ножек будущей печи для обогрева теплицы.
    11. Устанавливаем топочную часть на ножки и вставляем в нее корпус.
    12. Обвариваем места соединения двух частей.
    13. Из листового железа изготавливаем конусную трубу, нижняя часть которой должна входить в 100-миллиметровое отверстие, оставленное нами в днище корпуса, а верхнее достигать уровня дымовой трубы.
    14. Изготавливаем верхнюю крышку печки.
    15. Подсоединяем дымоход.

    Печь длительного горения практически готова.

    Загрузка печи опилками

    Вставляем конусную трубу в днище, и пространство корпуса вокруг нее заполняем опилками, не доходя до дымоотводного отверстия порядка 3-5 сантиметров, тщательно их утрамбовывая. Извлекаем конус. На его месте остается воронка по его форме. Закрываем верхнюю крышку печки и разжигаем топку. Одной заправки такой печи хватает примерно на 18-20 часов.

    Печи для тепличного обогрева на жидком топливе (отработке)

    Изготовить такую печь так же, как и описанный нами первый, опилочный вариант, не составит большого труда. Все работы производятся по приведенной нами ниже схеме – инструкции.

    Принцип работы данного устройства заключается в следующем:

    1. В нижнюю, емкостную часть печи заливается порядка 2-3 литров отработки или мазута.
    2. Через отверстие, в которое происходит залив топлива, производится и его розжиг любым удобным для вас способом. Некоторые используют паяльные лампы.
    3. После того как возгорание произойдёт, заслонкой уменьшают заливное отверстие до 10-15 миллиметров.
    4. Буквально через 7-8 минут отработка разгорится, и вы сможете отрегулировать скорость ее сгорания заслонкой.


    Удобство такой печки заключается в ее непрерывной работе. Так как доливать масло (мазут) можно во время ее горения. К тому же, недостатка в отработке нет.

    Автор:
    Антон Ермолов

    propolikarbonat.ru
