Печь длительного горения для теплицы своими руками: устройство, принцип работы, сборка

Обогрев теплиц в холодное время года может значительно увеличивать стоимость выращенного урожая. Для оптимизации расходов содержания парниковых конструкций, огородники часто стараются выбирать экономные системы отопления, которые просты в обслуживании и могут быть сконструированы самостоятельно. Печь длительного горения для теплицы своими руками – отличный вариант, совмещающий в себе все эти требования.

Свернуть

Выбор места для установки
Как сделать печь для теплицы своими руками?
Материалы и инструменты
org/ListItem»>Схема
Алгоритм сборки
Как пользоваться?
Что предлагают производители?
Вывод

Выбор места для установки

Основная задача печи заключается в равномерном прогреве почвы. Опытные огородники рекомендуют располагать установку в центре теплицы, чтобы тепло от него распространялось во все стороны одинаково.

Установку необходимо углубить примерно на половину высоты, оставив доступ для закладки дров в нижний отсек конструкции. Такое расположение системы позволит равномерно отапливать грунт и воздух, и является наиболее приемлемым с точки зрения пожарной безопасности.

Если в теплице пол и нижняя часть стен выложены кирпичом или кафелем, установить печку можно в углу. Но в любом случае следует соблюдать меры предосторожности и пожарной безопасности, чтобы сохранить помещение и будущий урожай от нечаянного возгорания.

Важно протянуть трубу для вывода дыма в горизонтальном положении подальше от печи, а затем через переходник прикрепить вертикальную трубу. Это предотвратит попадание угарного газа в теплицу. Хотя небольшое количество дыма внутри строения растениям не помешает. Если длина дымохода составит более 6 м, тяга в трубе станет значительно хуже.

к содержанию ↑

Как сделать печь для теплицы своими руками?

к содержанию ↑

Материалы и инструменты

Чтобы сконструировать печь для обогрева теплицы самостоятельно, понадобятся следующие материалы и инструменты:

Цилиндр, выполненный из листовой стали, старой металлической бочки или использованного газового баллона. В данной статье за основу взята бывшая в употреблении бочка вместимостью 200 л.
Металлическая труба не менее 15 см в диаметре для отвода дыма, металлические уголки.
Болгарка для работы по металлу с подходящими дисками.

Электросварочный аппарат.

Для функционирования печи в качестве топлива подойдут дрова и отходы древесины, уголь, пеллеты, брикеты и даже бытовые отходы. Обычно для одной загрузки требуется не менее 5 кг топливного материала для горения. Дрова или другое подходящее топливо следует укладывать плотно, чтобы не пришлось подбрасывать их во время тления опилок.

к содержанию ↑

Схема

На рисунке ниже представлена схема печи длительного горения для теплицы, состоящей из одной бочки:

Прежде чем начать делать агрегат, необходимо понять принцип ее действия:

Холодный воздух будет поступать через трубу в верхней части конструкции. Топливо, закладываемое в печь, будет медленно тлеть из-за сниженного доступа кислорода.
При этом такая система произведет больше тепла, чем при горении.
В качестве топлива для тления в основном используют опилки – один из самых дешевых горючих материалов.
Полной загрузки самодельной печки бывает достаточно, чтобы процесс производства тепла продолжался от 8 часов до 1 суток.

Поняв конструкционные особенности отопительных приборов, и внимательно изучив их чертежи, собрать самые простые печи для теплиц можно за 1 день. Если остались сомнения в том, что сделать печь для теплицы самостоятельно – несложная задача, опытные любители рекомендуют обратиться к специалисту, который научит, как правильно установить дымоход, проведет сварочные работы или порекомендует, где лучше разместить устройство.

к содержанию ↑

Алгоритм сборки

Сконструировать печь для теплицы несложно, необходимо лишь выполнить следующие действия:

Если бочка цельная, срезать с нее верхнюю часть, обработать края. Срезанный диск в дальнейшем будет использован в качестве пресса.

В верхней части бочки сбоку сделать отверстие для дымохода, соответствующее по диаметру размеру трубы.
Внизу бочки вырезать прямоугольное отверстие для закладки дров.
Советуем сделать выдвижную конструкцию, чтобы было удобно избавляться от золы. Если такой заготовки нет, то просто соорудите дверцу, которая обеспечит плотное закрытие и достаточную герметичность устройству.
Из листа металла сварить конус с верхним диаметром около 12 см и с нижним – 7-8 см.
Установить выше уровня дверцы для закладки дров горизонтальную перфорированную перегородку с отверстием посередине. Отверстие в перегородке должно соответствовать нижней части конуса, сделанного из металлического листа. В нижней части печи будут располагаться дрова, а в верхней – опилки.
Из срезанной верхней части сделать будущий пресс-диск меньшего диаметра, чем диаметр бочки, чтобы он спокойно входил в нее. Утяжелить пресс, приварив к нему металлические детали. Когда опилки в бочке будут тлеть, пресс под собственной тяжестью будет опускаться ниже, препятствуя доступу кислорода. В середине диска пресса вырезать небольшое отверстие и приварить трубу для поддува.

Привариваем трубу дымохода.
К нижней части бочки приварить ножки из уголков для устойчивости конструкции.

Дополнение:

Довольно популярной является сооружение, состоящее из двух бочек разного диаметра, сваренных между собой внизу на расстоянии, достаточном для размещения дров. В этом случае опилки насыпают во внутреннюю бочку.

Строение печи, собранной из двух бочек, и ее правильное использование показано ниже:

к содержанию ↑

Как пользоваться?

Прежде чем установить печь в теплице, следует провести проверку ее работоспособности на открытом воздухе:

Для этого в горизонтальную перегородку между отсеками вставляют металлический конус.
Заправляют верхнюю часть опилками, тщательно их утрамбовывая. От качества трамбовки зависит длительность отопления. При использовании печи для обогрева теплиц отсек для опилок должен быть заполнен не более чем на 2/3. Досыпать опилки в процессе работы устройства нельзя.
Вынимают трубу из опилок так, чтобы получилось отверстие.
В топку закидывают дрова. Для проверки функционирования агрегата лучше использовать мелкие дрова, чтобы ускорить процесс. А при постоянном использовании по назначению, загружать печь нужно, наоборот, толстыми поленьями. Это позволит увеличить время работы агрегата без дополнительного подбрасывания топлива.
Разжигают огонь, ждут, пока дрова прогорят, и начнут тлеть опилки. При этом наблюдают за распространением дыма, тягой в печи, функционированием пресса. Тягу можно регулировать, увеличивая или уменьшая длину дымохода.

При необходимости закрыть печь крышкой.

После благополучного завершения испытаний, печку устанавливают в подготовленное место. Для лучшей теплоотдачи рекомендуется обложить ее кирпичом или глиной. Следует помнить, что своевременная очистка дымохода от гари, копоти или конденсата сохраняет высокую эффективность отопления с помощью печи длительного горения.

к содержанию ↑

Что предлагают производители?

Если сделать печь в теплицу своими руками по каким-либо причинам не удается, можно приобрести готовый отопительный агрегат, предназначенный для длительного горения. Выбор моделей на рынке не велик. Модели печей могут отличаться друг от друга принципом работы:

в конвекционных агрегатах воздух нагревается за счет конвекции, многократно проходя через кожух печки;

пирролизные системы производят тепло за счет догорания газов, которые образуются при сгорании топлива;
модели, совместившие в себе оба принципа работы, обладают самым большим КПД.

Примеры моделей:

Многофункциональная печь «Вологда» обогревает помещения за счет газогенерации. Закладка дров в 5 кг позволяет агрегату непрерывно функционировать не менее 8 часов. Поэтому можно спокойно оставлять систему на ночь и не переживать за то, что теплицы охладятся в то время, пока хозяева на работе. Печь снабжена панелью для варки, системой для нагрева воды и может быть использована для обогрева бани, что позволяет применять устройство круглый год.
Булерьян или «Бренеран» сконструирована таким образом, что потребляет холодный воздух снизу, и выпускает его наверх уже разогретым. Такая система позволяет быстро прогреть помещение при медленном расходовании топлива. Расположение и конструкция верхних труб, подающих горячий воздух, позволяют с использованием специальных рукавов обогревать несколько помещений сразу.
Печь “Профессор Бутаков”. Отечественное устройство для длительного горения «Профессор Бутаков» обладает высокой теплоотдачей, но время горения топлива в системе значительно меньше, а очистка труб сложнее, чем у других систем. Теплый воздух подается из печи только вверх, что следует учитывать при размещении рассады, ведь нижние слои воздуха прогреваются значительно слабее.
Слобожанка или «Супер Буржуйка» обогреет теплицу площадью около 50 кв.м всего за 15 мин. 7 кг дров хватит по меньшей мере на 6 часов непрерывной работы. К печке можно подсоединить трубки для нагрева водяного контура и провести таким образом отопительную систему по всему периметру теплицы. Устройство нетребовательно к топливу: для его функционирования можно использовать до 30% опилок, торфа, агропеллет, шишек или отходов от сельскохозяйственных производств, имеющих влажность до 40%.

к содержанию ↑

Вывод

Печи длительного горения пользуются популярностью у отечественных огородников-любителей и фермеров, благодаря их неоспоримым преимуществам:

надежности и длительной эксплуатации;
отсутствию необходимости постоянного контроля работы установки;
высокому уровню теплоотдачи при малых затратах топлива;
возможности соорудить установку самостоятельно из имеющихся материалов без больших финансовых вложений.

Применение таких печей для обогрева теплицы не принесет вреда растениям и позволит создать и поддерживать оптимальные условия окружающей среды для роста и развития самых разнообразных сельскохозяйственных культур.

Печь для обогрева теплицы своими руками: инструкции и чертежи

Покупать печь для теплицы дорого, а обогревать ее нужно. Выход из ситуации, сделать ее самостоятельно. Так как разновидностей печей есть несколько, то и вариантов создания тоже. Мы рассмотрим 5 самых популярных способов, как сделать печь для теплицы своими руками.

Содержание

1 Способ №1: печь для теплицы длительного горения из бочки
2 Способ №2: кирпичная печь для теплицы
3 Способ №3: печь для теплицы из двух металлических бочек
4 Способ №4: печь, работающая на отработанном масле
5 Способ №5: печь бубафоня

Способ №1: печь для теплицы длительного горения из бочки

Наиболее распространенный вариант печи. В качестве топлива используется уголь, торф, дрова, щепки. Благодаря особой конструкции, топливо может гореть до 16 часов. КПД больше 85%.

Первое, что нам нужно это бочка. Дополнительно нужна дымоходная труба и стальная полоска. Это может быть уголок, кусок арматуры или швеллер.

Список инструментов:

сварочный аппарат;
болгарка и диск по металлу;
маркер и рулетка для разметки.

Инструкция, как сделать печь для обогрева теплицы своими руками:

С бочки нужно снять или срезать верхнюю крышку.
С боковой части вверху бочки делается соответствующее отверстие для дымохода.
В корпусе бочки внизу прорезается отверстие для зольника (квадратное или прямоугольное). Через него можно убирать отработанное топливо. Зольник закрывается дверкой. Важно подобрать ее из металла, чтобы она плотно прилегала и обеспечивала герметичность печи.
Корпус готов. Дальше берется крышка и выполняется ее обрезка. Она должна свободно проходить в бочку.
Создается поддувало. По центру крышки создается отверстие. К нему нужно приварить трубу небольшого диаметра. Если труба широкая, воздуха поступает больше, топливо быстро перегорает.
К нижней части крышки привариваются стальные полоски. Они усилят изделие и позволят эффективней давить на древесину, продвигая ее по мере прогорания.
Обратите внимание! Отдельно для печи создается крышка, закрывающая ее. В ней проделывается отверстие для трубы.

Принцип работы следующий: дрова в печке постепенно тлеют и под давлением крышки опускаются. Когда крышка опустилась на дно, то пришло время очистить бочку от золы и подкидывать дров. Для безопасности к днищу бочки привариваются ножки. Печка для парников длительного сгорания готова.

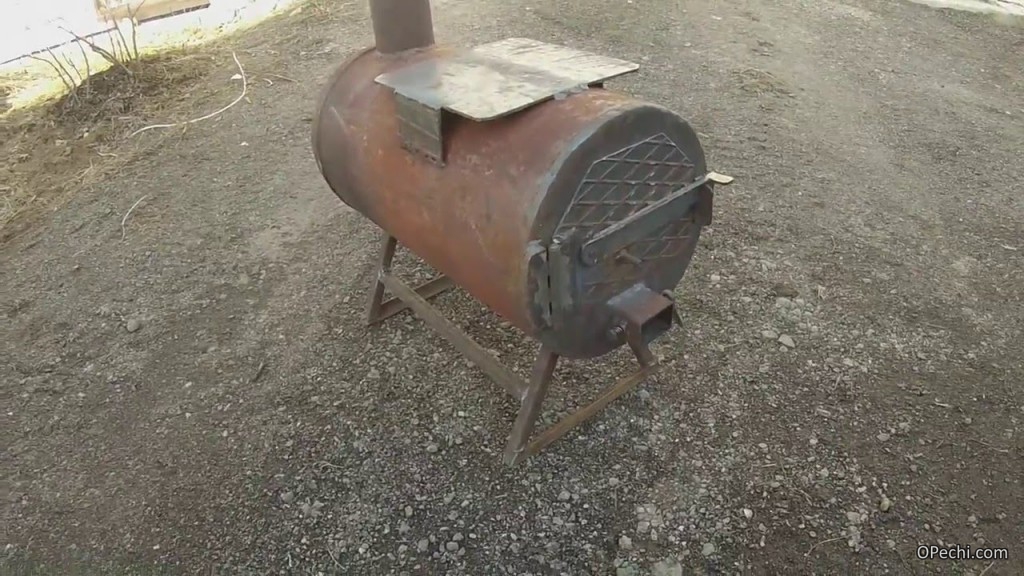

Для создания корпуса можно использовать металлическую бочку, газовый баллон, большую стальную трубу

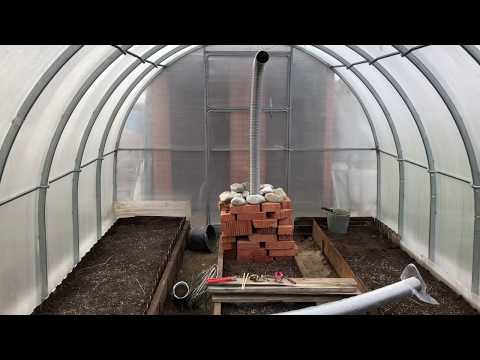

Способ №2: кирпичная печь для теплицы

Прекрасный вариант для круглогодичного отопления.

Чтобы построить печь для теплицы из кирпича, потребуются:

220 полнотелых керамических кирпичей;
80 шамотных кирпичей;
80 л кладочного глиняного раствора;
30 л кладочного шамотного раствора;
0,25 м3 фундаментного бетона;
решетка для колосника из чугуна, дверца для топки, поддувала и прочистки, дымовая задвижка;
гидроизоляционный материал.

Ниже приводится схема печи в разрезе:

Кирпичная печь имеет повышенную теплоемкость, поэтому теплица может отапливаться в сильные морозы

Кирпичная печь для теплицы своими руками делается следующим образом:

1. Вес печи большой, потребуется плитный фундамент. Толщина – от 20 до 30 см. Площадь основания – 0,7х1 м. По этой площади копается траншея, глубиной 40–45 см. По периметру укладывается опалубка. Плита фундамента армируется. Остается залить фундамент бетоном.

Дно выравнивается песком, слоем в 20 см

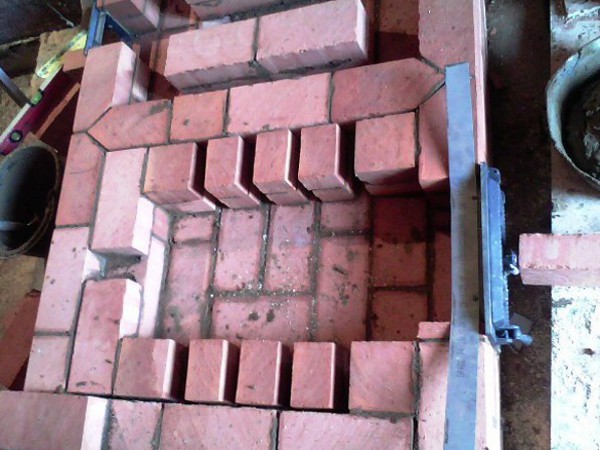

2. Создается топка для закладки и зольник для удаления отходов. Процесс выполняется по схеме. Стартовые 4 ряда постройки выкладывают из красного кирпича. Для сцепления используется раствор на глине.Монтируется чугунная дверца зольника.

Последующие ряды печи, а именно с 5 по 12, делаются из шамотного кирпича. При этом используется раствор, не боящийся огня. В 5 ряду закладывается решетка колосника Ряд с 6 по 8 снабжается топочной дверцей. Свод топки получится в рядах 9, 10, 11 и 12.

Дверца закрепляется в кладке посредством металлической проволоки

3. Последующие ряды печки (13–15) делаются из огнеупорного кирпича. 13 и 14 ряды будут перекрывать свод топки. 15 ряд снабжается прочистной дверцей. Начиная с 16 рада, кладка делается из обычного кирпича. В 16 ряду тоже устанавливается прочистная дверца. Каналом для дымохода будут служить ряды с 17 по 21. Первую дымовую заслонку монтируют в 22 ряду.

Ряды печки 13-22 делают из огнеупорного кирпича

4. Последующие ряды (с 23 по 27) тоже делаются для дымового канала. Начиная с 28 ряда канал сужают, а в 19 монтируют еще одну дымовую заслонку. А 30 и 31 рядыбудут сводом печи. С 32 ряда формируется дымовая труба определенной высоты. Она создается с перевязкой и состоит из 4 кирпичей.

Ряды печки с 23 по 27 создаются для дымового канала

Печь для теплицы из кирпича своими руками сделана. Осталось проверить ее функциональность.

Если теплица низкая, то печь можно делать с дымовым каналом, расположенным горизонтально

Способ №3: печь для теплицы из двух металлических бочек

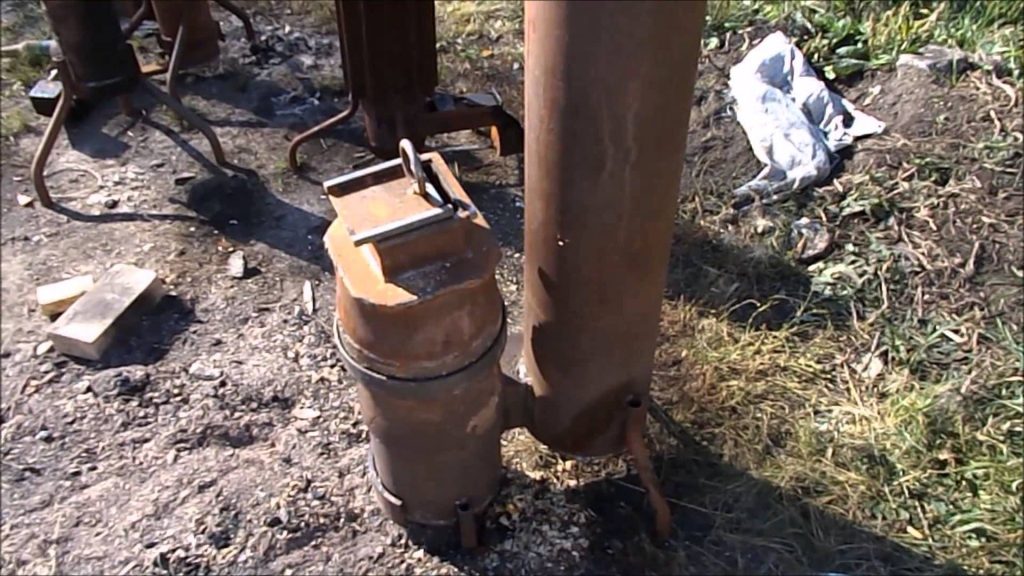

Третий способ позволяет сделать печь на опилках. Создание несложное. Для выполнения задачи нужны:

две стандартные бочки из металла;
труба из стали для дымохода;
в качестве ножек используется арматура или металлические уголки.

Внешне – это простая емкость с закрывающейся крышкой. Внутри создается металлическая перегородка. Нижняя часть конструкции оборудуется ножками и дверцей. Верхняя часть изделия соединяется с дымоходом.

Пошаговая инструкция:

Нужно вырезать верхнюю часть первой бочки. В нее монтируется дымоходная труба.
Внизу бочки нужно сделать отверстие Ø10 см.
Вторая бочка разрезается ровно пополам.
В одной части создается отверстие, где будет дверца.
К ней привариваются ножки.
Сваркой печь соединяется с трубой дымохода и с топкой.
Из материала, который остался от 2 бочки, делается крышка.

Печь на опилках для теплицы своими руками готова. Проверяется ее работоспособность. Для загрузки печи делается металлический конус. Его верхняя часть должна иметь 15 см. Конус устанавливают внутрь, до того, как закладываются опилки. Когда топливо засыпано, конус удаляют. Получилось отверстие, в которое засыпается щепа и разжигается.

Для изготовления печи нужны две стандартные бочки и труба для дымохода

Способ №4: печь, работающая на отработанном масле

Отработанное масло дешевое и есть возможность договориться с владельцами ближайшего СТО о покупке топлива. Подобная печь будет иметь такие составные части:

дымоход;
отверстие, в которое подается жидкое масло;
заслонка, регулирующая давление;
резервуар для отработанного масла.

Верхняя часть конструкции будет сильно накаляться, а значит, она может быть использована для нагрева воды или готовки пищи. Для ее создания нужно использовать следующую схему:

Отработанное масло – дешевое и доступное топливо

Дымоходом будет служить труба, расположенная в вертикальном положении. Суть работы конструкции следующая:

В емкость для масла заливается топливо. Достаточно от 2 до 3,5 л.
Дальше поджигается бумажный фитиль, который устанавливается в отверстие для печи.
Отверстие прикрывается заслонкой. Нужно оставить зазор до 2 см.
Когда масло загорелось, его горение можно контролировать положением заслонки.
Всего лишь за 5 минут конструкция начнет работать и обогревать теплицу.
Регулировка заключается в подливании топлива и настройке положения заслонки.

Для отопления обогревателя для теплицы нужно только масло. Печь мощная, поэтому может подключаться даже к водяному отопительному контуру.

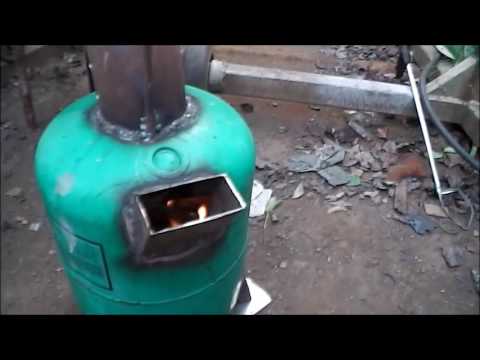

Способ №5: печь бубафоня

Это разновидность печей длительного горения. Одной закладки топлива хватит на работу до 8 часов, все зависит от размера. Ниже приводится схема и чертежи печи бубафоня.

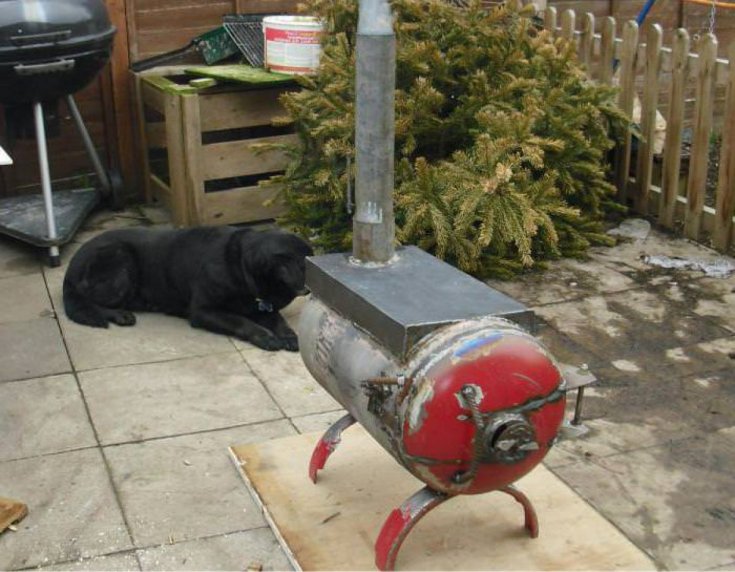

Корпусом для печи бубафоня служит газовый баллон

Для работы потребуется:

газовый баллон;
труба для дымохода;
труба для подачи воздуха;
толстый лист металла.

Из инструментов потребуется болгарка и сварочный аппарат. Как делается печь бубафоня для теплицы своими руками:

От баллона нужно отрезать верхнюю часть. Этот элемент и будет крышкой печи.
В крышке по центру создается отверстие. Его диаметр равен диаметру трубы, используемой для подачи воздуха.
Чтобы крышку было легче поднимать, к ней привариваются металлические ручки.
В корпусе баллона сверху делается отверстие под патрубок дымоходной трубы. Она приваривается на свое место.
Теперь можно заняться поршнем, который будет давить на топливо, закинутое в печь. Из стального толстого листа вырезается круг. Его диаметр должен позволять свободно проходить вверх-вниз по баллону.
Ровно по центру блина создается отверстие, равное по диаметру с трубой для подачи воздуха.
Осталось приварить трубу к блину.
Для удобства прочистки печи, в ее нижней части делается отверстие.

Дальше нужно установить печь на кирпичи или сделать для нее ножки и подключить к системе отопления теплицы. Сделать печь для теплицы своими руками может каждый, нужно только ознакомиться с инструкцией и подготовить соответствующие инструменты и материалы. Остается выбрать, будет ли это тепличная кирпичная печь, или металлическая, и начать работу.

печка для обогрева парника, как сделать самому

Содержание:

Принцип работы печей для теплицы
Описание популярных моделей
Вологда
Булерьян
Печь Бутакова
Слобожанка
Самостоятельное изготовление котла
Подготовительный процесс
Основной процесс изготовления
Видео

Качество и урожайность тепличных растений зависит от условий их выращивания, в частности речь идет о температуре в теплице. Чтобы своевременно получить урожай в регионах с холодным климатом, нужно в теплице установить дополнительный обогрев. Количество обогревательных приборов и их вид определяется в зависимости от параметров теплицы и вида выращиваемых растений. Учитывая холодный климат, приборы устанавливают на достаточно долгий период. В конечном итоге хозяин тратит немало средств на электроэнергию, что приводит к повышению стоимости урожая.

Современный рынок представляет большое количество оборудования, которое может долго работать на одной закладке. При этом печка для теплицы на дровах может достигать производительности около 90 процентов. В данном случае речь идет о печах длительного горения для использования в теплицах. Такое оборудование поддерживает оптимальную температуру при минимальном расходе топлива. Кроме того можно сделать своими руками печь для теплицы длительного горения.

Принцип работы печей для теплицы

Топливом для таких печей может служить следующее:

Уголь, сформованный в брикеты.
Опилки и шелуха семечек, спрессованные в пеллеты.
Торф.
Бытовые отходы.
Древесина.

Последний материал используется в большинстве случаев. Конструктивные особенности котла позволяют древесине гореть в течение длительного периода, до 24 часов. Дровяная закладка сгорает полностью, поэтому золы практически не остается. Это очень удобно, так как чистить печь на опилках для теплицы необходимо только один раз в две недели.

Из множества положительных характеристик внимание привлекает следующее:

Печь может подключаться к водяному контуру и обогревать воздух.
Для работы не требуется подключение к электропитанию или газовой системе.
КПД печки для теплицы составляет около 90 процентов.
Эксплуатация прибора довольно простая.
Устройство позволяет получить некоторую экономию.

Топливо горит длительное время благодаря протекающему процессу пиролиза. В камеру поступает ограниченное количество воздуха, поэтому дрова не горят, а тлеют в печи. В результате этого выделяется большое количество пиролизных газов, горение которых в дополнительной камере сопровождается выделением дополнительного тепла. Другими словами тепло образуется при горении топлива и сгорании газов. Это продлевает процесс и делает его более эффективным. Помимо этого следует помнить, что более крупное топливо будет гореть дольше. Следовательно, использование не колотых дров, а крупных бревен позволит закладывать топливо один раз за двое суток.

Количество воздуха, подаваемого в камеру, можно регулировать с помощью заслонки. Увеличивая или уменьшая объем кислорода, можно регулировать конечную скорость горения.

Описание популярных моделей

Профильный рынок представляет большое количество моделей, которые отличаются высокой эффективностью и доступной ценой.

Вологда

Для этой модели печи для теплицы характерно наличие следующих характеристик:

Высокая теплоотдача.
Экономичность.
Гонение одной закладки на протяжении суток.
Коэффициент полезного действия составляет почти 80 процентов.

Оборудование может работать без постоянного контроля. Теплоноситель подается через особый гибкий шланг, подсоединенный к задней части печи. В течение 30-40 минут вода нагревается до 60⁰С.

Некоторые модели «Вологда» разработаны для подключения к водяному контуру с радиаторами. Сделанная своими руками печка для теплицы вполне может использоваться для одновременного обогрева дома и теплицы. Каждая единица оборудования укомплектована подробной инструкцией подключения.

Булерьян

Горение топлива в этой модели протекает также долго, что обеспечивает поддержание определенной температуры. Однако для установки в теплицах данная марка используется очень редко.

По внешнему виду печь напоминает лежащую на боку большую бочку с приделанными выпускающими трубками. В зависимости от размеров бочки выделяют несколько вариантов печи. Изделие самого маленького размера способно пропускать через трубки воздух объемом до 5 м³. Безопасность печки обеспечивает покрытие специальной краской, которая также предотвращает сильное нагревание корпуса.

Из минусов можно выделить следующее:

Сложный монтаж.
Необходимость постоянного досмотра.
Отсутствие терморегулятора.

Если использовать в качестве топлива для такой печи древесину твердых пород или бурый уголь, то количество загрузок существенно снижается.

Печь Бутакова

Название устройство получило в честь инженера, занимавшегося ее разработкой. Работает печь по принципу модели «Булерьян».

Производство такого устройства для обогрева теплиц налажено на нескольких фабриках:

Достаточно крупная и известная фирма «Термофор».
Компания «Теплодар», которая скопировала котел на высоком профессиональном и качественном уровне.
Компания «Конвектика».

Модели всех производителей выполнены по аналогичной схеме, однако каждая их них имеет свои положительные и отрицательные характеристики.

Слобожанка

Еще одна печка для обогрева теплиц, характеризующаяся качеством и эффективностью. В этом устройстве топливо, в частности полешки, загружаются вертикально. В качестве дополнения печка для парника оснащена специальным цилиндром. Этот элемент давит на топливо, в результате этого по мере сгорания поленья опускаются вниз.

Существует возможность подключения к устройству водяного контура, что позволяет создавать отопительную систему с радиаторами.

Самостоятельное изготовление котла

Одним из преимуществ является возможность изготовления печки для теплицы длительного горения своими руками. Для этого понадобятся листы обычного металла, некоторые расходные материалы и умение обращаться с обычными инструментами.

Подготовительный процесс

При изготовлении печки для теплицы можно использовать любой подходящий материал, но чаще всего предпочтение отдают металлу. Его нагрев осуществляется за короткое время, а тепло равномерно распространяется в помещении. Кроме того металлическое оборудование является идеальным вариантом для воздушного отопления.

В основе печи лежит корпус, для изготовления которого может использоваться следующее:

Цилиндр из стального листа.
Старый баллон от газа.
Стальная труба большого диаметра.
Старая металлическая бочка.

Самым простым вариантом считается сделанная своими руками печь для теплицы из старой бочки, которая имеется у практически у каждого хозяина. Помимо основной части следует приготовить металлическую трубу-дымоотвод и металлический уголок.

Также для работы понадобится набор инструментов:

Аппарат для сварочных работ.
Болгарка и диски для резки металла.
Приспособление, с помощью которого можно наносить разметку.

Основной процесс изготовления

Чтобы правильно сделать печь для теплицы длительного горения, необходимо предварительно нарисовать схему или чертеж.

Затем готовят корпус будущей печи, для чего выполняют следующие действия:

Срезают или снимают верхнюю крышку.
Измеряют диаметр дымоходной трубы и в соответствии с этим значением вырезают круглое отверстие недалеко от верхнего края.
В нижней части бочки вырезают еще одно отверстие, но уже квадратной или прямоугольной формы. Это будет место для закладки топлива.
В соответствии с размерами топки делают металлическую дверку, она должна плотно прилегать к корпусу и обеспечивать герметичность.

Далее делают другие конструкционные элементы.

Срезают края верхней крышки, немного уменьшая ее в диаметре. При этом крышка должна свободно перемещаться внутри бочки. В середине полученного круга вырезают отверстие диаметром не больше 2 см. Через это отверстие будет поступать воздух для поддержания огня, поэтому не следует его делать слишком большим. В противном случае топливо будет сгорать намного быстрее. К вырезанному отверстию присоединяют трубу для подачи кислорода.

Чтобы давление на дрова было более эффективным, на нижнюю часть металлического круга наваривают полоски металла. В процессе горения дров крышка будет постепенно опускаться вниз, поэтому время закладки следующей партии топлива определяется довольно легко.

Для безопасности делают ножки из металлического уголка. Для этого отрезают четыре равных по длине отрезка и приваривают их к основному корпусу. Устойчивость печи для обогрева теплиц придают пластины, приваренные к нижней части каждой металлической ножки.

Печи длительного горения можно назвать идеальным вариантом для обогрева теплиц. Они также могут присоединяться к системе водяного контура. С помощью такого агрегата в теплице создается и поддерживается оптимальная температура и влажность, благодаря этому появляется возможность получить высокий урожай без существенных затрат в процессе выращивания растений. Преимуществом печей для теплиц длительного горения также является возможность самостоятельного изготовления, что также положительно влияет на себестоимость продуктов из теплицы.

Печь для теплицы своими руками: порядок изготовления

В наше время многие на своих подсобных участках выращивают различные овощи, фрукты и ягоды. Хотя магазинные прилавки в большинстве своем ломятся от обилия фруктов и овощей, в том числе и совсем экзотических, тяга к выращиванию на собственных участках растет год от года.

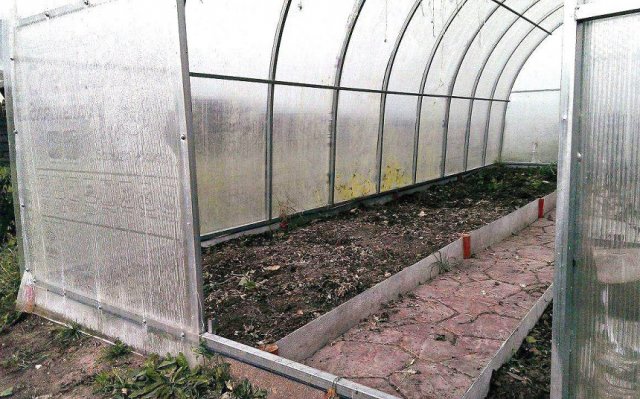

Типичная теплица

Содержание

1 Особенности современных продуктов – скрытая угроза
2 Печь – решение вопроса
- 2.1 Дорого не значит невозможно
- 2.2 Топливо – оглядись вокруг
- 2.3 Опилки – просто и надолго
3 Не весь хлам — хлам
- 3.1 Простая бочка – чем не печь?
- 3.2 Строим печь – режем, сверлим, варим
- 3.3 Окончательная сборка
4 Зарядка печи — требуется умение
- 4.1 Печь на опилках — запуск
- 4.2 Песочный затвор – просто и эффективно
- 4.3 Пиролиз – проще некуда
5 Утилизация плюс обогрев
- 5.1 Дымоход – только вертикальный
6 Печь на отработке — запуск и принцип работы
7 Требование одно – безопасность!

Особенности современных продуктов – скрытая угроза

В чем же причина? Думается, в первую очередь в прокатившихся в последнее время публикациях на страницах газет и журналов, а также экранах телевизоров о том, чем кормят нас современные продавцы «полезных» продуктов. Как оказалось, в большинстве своем все эти красивые и аппетитные лакомства не всегда приносят организму человека желаемой пользы, а в отдельных случаях способны нанести серьезный вред организму, вплоть до летального исхода. Помимо этого, намного приятнее видеть на своем столе овощи и ягоды, сорванные буквально несколько минут назад с грядки, без пестицидов и других химических добавок. Польза от таких продуктов неоспорима.

Печь – решение вопроса

Многие районы нашей страны из-за климатических условий не предрасположены к выращиванию теплолюбивых растений. Последние просто не успевают вызревать. А ведь можно круглогодично выращивать отличные овощи на своем участке в теплице. Как? Ответ прост — использовать печь для теплиц.

Печи для отопления теплиц позволяют круглый год получать урожай даже в районах с холодным климатом.

Дорого не значит невозможно

Понимая, что печка для теплицы — это обязательное использование энергоносителей и их дороговизна, мы хотим посвятить данную статью вопросу, как сделать своими руками печь для теплицы, работающей на топливе, приобретение которого сопряжено с минимальными затратами, а в отдельных случаях вообще не будет стоить вам никаких затрат. Печи для теплиц, сделанные своими руками должны быть экономичны, просты в эксплуатации и использовать доступное топливо.

Топливо – оглядись вокруг

Нереально? Вы заблуждаетесь. Итак, с чего начать? Если у вас уже есть небольшая теплица на участке, пришла пора позаботиться о ее отоплении. В первую очередь необходимо определиться с видом топлива, которое будет использовать ваша печь для обогрева теплицы. Вариант первый: неподалеку от вас находятся предприятия по деревообработке. В наших северных районах это не редкость. Основной отход таких предприятий древесная щепа и опилки. Значит, выгоднее всего построить своими руками печь, работающую на опилках.

Опилки – просто и надолго

Но ведь отопление теплицы в холодное время предполагает постоянную работу печи. Значит, нам потребуется построить печь, которая, отапливая теплицу круглые сутки, будет потреблять минимальное количество топлива и с одной-двумя заправками. Иными словами, потребуется печь для теплицы длительного горения. На рисунке представлена печь, работающая на опилках.

Схема печи на опилках

Изготовить данную печь длительного горения своими руками под силу почти каждому буквально за один день. При этом печь прекрасно отапливает помещение теплицы.

Не весь хлам — хлам

Как же работает печь длительного горения и из чего сделана? Изготовить подобную печь своими руками можно из любого подручного материала:

Листовой стали
Пропанового баллона
Труб большого диаметра
Старой металлической бочки

Простая бочка – чем не печь?

Как видно из рисунка, самодельная печка длительного горения представляет собой емкость с крышкой, разделенной металлической перегородкой, делящей ее на две части. В нижней части сваркой приварены ножки и установлена дверца. В верхней части приварен отрезок трубы, выполняющий роль дымохода. Мы специально не указали размеры, так как все зависит от используемых емкостей и материалов. Предположим, вы используете 200-литровые бочки. Вам потребуется:

Металлическая бочка на 200 л – 2 штуки
Отрезок трубы 159 мм
Отрезки арматуры или стальной полосы

Строим печь – режем, сверлим, варим

Приступаем к изготовлению. В принципе можно использовать и одну бочку, просто наличие двух бочек значительно упростит процесс изготовления.

Вырезаем в первой бочке верх. В месте, указанном на рисунке, прорезаем отверстие и ввариваем трубу дымохода.
В днище, строго посередине, вырезаем отверстие диаметром 100 мм. С этой бочкой пока все.
Размечаем вторую бочку. Для этого устанавливаем ее вертикально и отмечаем 250 мм снизу.
После этого бочку необходимо разрезать по данной отметке на две части.
В нижней части прорезается отверстие для закладки дров и устанавливается дверца. Изготовить ее можно из любого подручного материала.
Сваркой привариваются ножки, изготовленные из арматуры или стальной полосы. Тут можно импровизировать.

Окончательная сборка

У нас есть сама печь для обогрева теплицы с дымоходом и отдельно топка с ножками и дверцей.

Соединяем их так, как показано на рисунке, и свариваем. Постарайтесь выполнить шов качественно.
Осталось изготовить крышку.
Сделать ее можно из остатков бочки, из которой мы сделали топку.
Все, печь готова. Остается установить ее в теплице и подсоединить к дымоходу.

Зарядка печи — требуется умение

Нам еще потребуется специальное приспособление для «зарядки печи». На рисунке видно, как устроен конус трамбовки. Изготовить его можно из дерева или любого другого подручного материала.

Главное, чтобы его нижняя часть свободно входила в центральное отверстие перегородки, разделяющей печь и топку. Достаточно будет, если конус войдет в отверстие на глубину 15 – 20 мм. Верхняя часть конуса должна иметь диаметр 150 мм. Теперь можно заправлять печь. Для этого снимаем крышку и вставляем конус в отверстие, перекрывая его тем самым. В печь постепенно загружаем опилки, хорошо утрамбовывая их. Загрузить необходимо на две трети объема печи.

Печь на опилках — запуск

Когда опилки загружены и утрамбованы, убираем конус. В опилках образовалось конусообразное отверстие. В топку закладываем небольшое количество щепок и поджигаем их. У них одна задача — поджечь опилки. За счет тяги, проходящей через отверстие в опилках, они быстро разгораются, можно в самом начале плеснуть немного керосина или солярки, а можно обойтись и без них. Когда опилки начнут гореть, можно закрывать крышку. Как видим, топка потребовалась нам только для разжигания, в остальное время весь процесс горения будет происходить внутри печи.

Песочный затвор – просто и эффективно

Печь приступила к работе. Если у вас есть сомнения в герметичности крышки, можно устроить простой песочный затвор, как показано на рисунке.

Песочный затвор

Но если дымоход правильно подобран и тяга хорошая, дыма из-под крышки быть не должно. С помощью дверцы можно отрегулировать тягу.

Пиролиз – проще некуда

В зависимости от объема вашей печи она будет согревать теплицу в течение нескольких часов. Так, к примеру, подобная печь, изготовленная из пропанового баллона, может работать без дозаправки в течение 8 – 10 часов. Что касается 200-литровой бочки, продолжительность работы без дозаправки достигает более 30 часов. Все зависит от регулируемой тяги и температуры окружающего воздуха. Длительность работы пиролизной печи обусловлена использованием, помимо горения опилок, горения газов, выделяемых опилками. Это своего рода простейший вариант пиролизной печи.

Но самое интересное заключено в следующем:

Если у вас нет двух бочек, можно изготовить данную печь и без топки разжигания.
Просто установите бочку на ножки, приварите дымоход, прорежьте нижнее отверстие, заправьте опилками, закройте крышку и можно запускать.

Конечно, разжигать будет не совсем удобно, но печь будет работать не хуже. Просто для разжигания потребуется керосин, солярка или немного отработанного масла. Регулировать тягу можно с помощью заслонки установленной в трубе дымохода.

Утилизация плюс обогрев

Печи для обогрева теплиц могут использовать и другие виды топлива. К примеру, если вы будете использовать печь, работающую на отработанном автомобильном моторном масле, то у вас вряд ли возникнет проблема в приобретении данного вида топлива. Многие предприятия и СТО с радостью избавятся от отработки. Давайте рассмотрим печь, работающую на отработанном масле. Конечно, она более сложна в изготовлении, но все с лихвой оправдается при ее эксплуатации. Самодельные печи для теплиц на данном виде топлива никогда не испытывают недостатка в нем в районах с широкой сетью СТО и предприятий, использующих грузовую технику.

Работа печи на отработке

На рисунке приведена схема данной печи. Стоит заметить, что верхний бачок во время работы раскаляется докрасна. На нем с успехом можно готовить еду.

Схема печи на отработке

Приводим точные чертежи с описанием материалов для изготовления данной печи. Можно использовать дымоходную трубу из нержавейки.

Чертежи и размеры печи на отработке

Дымоход – только вертикальный

Сразу оговоримся, данная печь не предполагает использования горизонтальных участков дымохода. Другими словами, выбираем дымоход для данной печи только строго вертикальным.

Печь на отработке — запуск и принцип работы

Работает данная печь следующим образом:

В емкость через заливное отверстие заливается отработанное масло, 2 – 3 л
Поджечь изготовленный из бумаги фитиль и через заливное отверстие поджечь топливо
Прикрыть отверстие с помощью заслонки так, чтобы оставалось отверстие диаметром 10 – 20 мм
После того как топливо загорится, отрегулировать степень его горения с помощью заслонки
Через 5 – 6 минут печь нагреется и выйдет на рабочий режим
Регулировать мощность печи можно с помощью заслонки, подливая топливо в заливочное отверстие

Регулируя мощность печи, засеките время, в течение которого работает ваша печь на определенном объеме топлива. С помощью нехитрых вычислений, можно добиться такого результата, при котором вам придется минимальное количество раз подливать топливо в бак печи.

Ведь горит не само топливо, а пары, образующиеся при нагреве. В данной печи можно использовать:

Отработанное масло
Тяжелые нефтепродукты, не подлежащие регенерации

Горение в данной печи происходит в оптимальном режиме, при котором в атмосферу происходит минимальный выброс вредных веществ.

Если вы пойдете еще дальше и установите на своей печи водяную или воздушную рубашку, то данную печь можно подключить к системе водяного отопления, мощности вполне хватит.
Что касается теплицы, то отопление данной печью позволит вам получать тепло практически даром, затрачивая время на доставку отработанного масла.

Договоритесь с ближайшей организацией или СТО, а на участке приготовьте несколько бочек для топлива печи отопления для теплиц. Ваша теплица всегда будет обеспечена бесплатным теплом, а СТО будет рада избавлению от вредных нефтепродуктов.

Требование одно – безопасность!

В настоящее время мы рассмотрели только два варианта печей для обогрева теплиц. Но вариантов гораздо больше, чего только стоит колпаковая печь Кузнецова для теплиц, или чудо печь для теплицы и обогрева гаражей и боксов со смешным названием «Бубафоня» . Мы прекрасно понимаем, что печи длительного горения для теплиц в настоящее время очень востребованы у населения, и постараемся еще не раз написать про экономичные печи для теплиц на страницах нашего интернет-ресурса. Изготавливая печи для теплицы своими руками, независимо от того, сделаны они из металла или это будет печь для теплицы из кирпича, всегда помните, что печь — это в первую очередь серьезный и пожароопасный агрегат. Поэтому выполнять все работы стоит грамотно и качественно.

Как вам статья?

Алексей Петрович

Задать вопрос

как сделать своими руками для обогрева

Те люди, которые имеют на своем приусадебном участке теплицу, хорошо знают, как много хлопот может она доставить при наступлении зимних холодов. Точнее говоря, не сама теплица, а неверно подобранная печь для ее обогрева. Причем это не зависит от того, купили ли вы печь уже в готовом виде или изготовили своими руками. Зачастую самодельные печки превосходят по КПД (коэффициент полезной деятельности) заводские аналоги. Вот о том, как сделать высокоэффективную печь для теплицы своими руками, мы и расскажем в нашей статье.

Печь из кирпича

Устройство печи длительного горения из металлической бочки

По большому счету время горения зависит не от конструкции печи (за некоторыми исключениями, о которых мы расскажем чуть позже), а от вида сжигаемого в нем топлива. Увы, хорошо всем известные дрова к таковым не относятся. Самым доступным природным материалом до последнего времени был каменный уголь. Теперь же это относится лишь к районам его прямой добычи. В других (южных) регионах такой вид топлива не доступен. Да и экономически не выгоден. К тому же, использование угля связано с некоторыми неудобствами – его большим весом и отходами в виде шлаков.

Зато сегодня практически повсеместно без особого труда можно приобрести пеллеты из опилок. По своей теплоотдаче и времени сгорания названный вид топлива (брикетированные опилки) не уступает каменному углю. При этом не оставляет после сжигания больших куч мусора. Еще одним видом печи для теплицы длительного горения являются печки, в которых используется мазут, отработка машинных масел или соляра, что так же, как и уголь, нельзя назвать дешевым топливом.

Материалы и инструменты

Для самостоятельного изготовления такого вида обогревательного устройства для поликарбонатной теплицы нам понадобятся следующие инструменты:

Болгарка;
Сварочный аппарат;
Рулетка и мел (маркер).

Исходные материалы:

2 металлические бочки, можно использовать старые газовые баллоны;
Металлический уголок;
Трубы различного диаметра для дымоотведения.

Порядок проведения

В первую очередь готовим корпус самой печки. Для этого аккуратно срезаем верхнюю часть бочки (в идеале подобрать бочку со съемной крышкой). Обрабатываем полученную при отрезании кромку зачистным кругом УШМ (болгарки).

Отступаем от верхнего (срезанного) края порядка 10 сантиметров и вырезаем отверстие также с диаметром 10 см для дымоходной трубы. Трубы с сечением 150 миллиметров будет вполне достаточно. Но и уменьшать диаметр дымоотводящей трубы из печи на дровах (опилках) для теплицы нежелательно. В этом случае могут возникнуть проблемы с тягой.

Переворачиваем нашу заготовку корпуса печки и в ее днище, строго посередине прорезаем все то же 100-миллиметровое отверстие. После этого принимаемся за вторую бочку.
Отмеряем от нижней ее части 350 мм и обрезаем по окружности.
В полученной таким образом топке сбоку прорезаем отверстие удобной нам формы и размера, через которое будет осуществляться закладка дров.
Вырезанный участок послужит в качестве дверцы топки. Для этого обрабатываем его края зачистным кругом.
Сверлим тяговые отверстия.
Привариваем петли, открывающую ручку и запорное устройство.
Собранную деталь (топочную дверцу) крепим на прежнее место.
Обвариваем всю топку по окружности в месте отреза полосой металла шириной 5-10 сантиметров.
Точно так же поступаем с дверцей по ее периметру.
Нарезаем нужное количество уголка (4-6 штук) по 25-30 см и привариваем их в качестве ножек будущей печи для обогрева теплицы.
Устанавливаем топочную часть на ножки и вставляем в нее корпус.
Обвариваем места соединения двух частей.
Из листового железа изготавливаем конусную трубу, нижняя часть которой должна входить в 100-миллиметровое отверстие, оставленное нами в днище корпуса, а верхнее достигать уровня дымовой трубы.
Изготавливаем верхнюю крышку печки.
Подсоединяем дымоход.

Печь длительного горения практически готова.

Загрузка печи опилками

Вставляем конусную трубу в днище, и пространство корпуса вокруг нее заполняем опилками, не доходя до дымоотводного отверстия порядка 3-5 сантиметров, тщательно их утрамбовывая. Извлекаем конус. На его месте остается воронка по его форме. Закрываем верхнюю крышку печки и разжигаем топку. Одной заправки такой печи хватает примерно на 18-20 часов.

Печи для тепличного обогрева на жидком топливе (отработке)

Изготовить такую печь так же, как и описанный нами первый, опилочный вариант, не составит большого труда. Все работы производятся по приведенной нами ниже схеме – инструкции.

Принцип работы данного устройства заключается в следующем:

В нижнюю, емкостную часть печи заливается порядка 2-3 литров отработки или мазута.
Через отверстие, в которое происходит залив топлива, производится и его розжиг любым удобным для вас способом. Некоторые используют паяльные лампы.
После того как возгорание произойдёт, заслонкой уменьшают заливное отверстие до 10-15 миллиметров.
Буквально через 7-8 минут отработка разгорится, и вы сможете отрегулировать скорость ее сгорания заслонкой.

Дровяная печь для теплицы: тонкости установки своими руками

Экология потребления.Усадьба:Отопление теплицы дровами — самый дешевый вариант на сегодняшний день. Ведь для дровяной печи не требуется каких-то особенных установок, чего нельзя сказать об отоплении теплиц инфракрасными обогревателями.

Отопление теплицы дровами — самый дешевый вариант на сегодняшний день. Ведь для дровяной печи не требуется каких-то особенных установок, чего нельзя сказать об отоплении теплиц инфракрасными обогревателями. Это тоже очень хороший и экономный метод, но люди, которые держат небольшие теплицы на дачных участках, вряд ли захотят покупать такие установки. Ведь инфракрасные обогреватели для теплиц стоят не так уж и дешево.

Центральная дровяная печь для парника

Для начала рассмотрим особенности центральной дровяной печи для теплицы, которую не так сложно установить на участке зимой. Как правило, делается такая установка из металла или кирпичей. При этом размеры печи напрямую зависят от размеров теплицы: чем она больше, тем большую печь нужно строить. Установка называется центральной, так как устанавливать ее следует в центре теплицы. Это позволит оптимально распределять тепло на все растения.

Особенности и недостатки

В процессе эксплуатации такой установки не понадобится каких-то особенных материалов. Нужно только будет заранее запастись сухими дровами. Но все же есть и существенные недостатки у такого типа печей. Один из главных — это необходимость постоянного увлажнения воздуха и увеличение частоты поливов. Нагреваясь, такая печь будет быстро сушить воздух, а вместе с ним и почву. На большинство сельскохозяйственных культур это действует губительно. И чтобы хоть частично компенсировать этот недостаток, необходимо вокруг печи устанавливать емкости с холодной водой.

Вторым недостатком принято считать неравномерное распределение тепла по площади теплицы. Как правило, выше всего температура будет около самой печи, а по мере удаления от нее температура будет значительно снижаться. В результате растения, которые высажены по периметру, будут подмерзать. Особенно это касается больших теплиц с высокими потолками.

Специалисты рекомендуют для выравнивания температуры использовать дополнительно индукционные лампы длительного горения, которые нужно разместить по периметру в самых холодных местах теплицы или производить дополнительный обогрев теплицы инфракрасными обогревателями. Это поможет сохранить растения.

Но вот в низких теплицах дополнительное размещение ламп себя не оправдывает. Здесь уже лучше выбрать что-то одно: или дровяную печь, или индукционные лампы. И если уж выбор пал на печь, специалисты рекомендуют лучше установить небольшие вентиляторы, которые будут разгонять тепло.

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Также очень неудобно то, что приходится зачастую хранить дрова в теплице. Ведь если складывать их в отдельном помещении, нужно будет несколько раз в день бегать в теплицу, а это дополнительные потери тепла. При хранении дров в парнике будут создаваться благоприятные условия для вредных насекомых.

Тонкости установки печи своими руками

Но если все-таки принято решение сделать дровяную печку для теплицы своими руками, следует ознакомиться с более простым вариантом такой установки, который предполагает устройство горизонтального дымохода. Это совсем несложно, если не спеша все делать, придерживаясь некоторых правил.

Итак, для начала следует определить место, где будет устанавливаться печь. Оптимальное место — центральная часть теплицы. Лучше всего выкопать небольшую ямку, чтобы можно было закопать установку в землю примерно наполовину.

Теперь нужно позаботиться о прокладывании дымохода. И тут возникает вопрос пожарной безопасности. Практика показывает, что если проложить дымоходную трубу прямо на земле, это повысит риск возникновения ожогов у растений. Да и ухаживать за культурами будет очень тяжело. Ведь все время необходимо будет думать о том, как не дотронуться до раскаленной трубы.

Другой вариант — проложить трубу выше своего роста. Но, опять же, возникнет риск возгорания верхней части теплицы. Да и прочищать трубу будет достаточно неудобно и сложно. А ведь делать это нужно обязательно и довольно часто, чтобы печь могла нормально обогревать парник.

Специалисты пришли к выводу, что лучше всего прокладывать дымоход, немного углубляя трубу в землю. В идеальном варианте только верхняя часть трубы должна виднеться. Такое размещение позволит не только избежать многих проблем, но и будет способствовать равномерному распределению тепла по парнику. К тому же, будет нагреваться не только воздух, но и земля. А это очень хорошо действует на корневую систему растений.

Но чтобы печь нормально функционировала, следует как можно чаще чистить дымоход. В противном случае в трубе будет скапливаться много креозота и сажи, за счет чего уменьшится тяга. А чтобы дым не попадал в теплицу, трубу следует протянуть как можно дальше от парника, после чего надеть переходник и прикрепить вертикальную часть.

Лучше всего протянуть трубу как минимум на 3 метра.

Печи длительного горения

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube. com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Но на сегодняшний день самым экономичным вариантом считается использование печи длительного горения для отопления парника. Такая установка поможет минимизировать расход топлива, сэкономить сопутствующие затраты и уменьшить нагревание стенок печи. Но теплоотдачу это никак не уменьшит. Если сравнивать эти печи для теплиц с инфракрасными обогревателями, то можно смело утверждать о большом сходстве.

Дровяная установка длительного горения состоит из 2-х камер. Одна камера нужна для полного сгорания остатков топлива, а вторая предназначена непосредственно для сгорания основной части топлива. При этом доступ кислорода в такую камеру изначально ограничивается. Благодаря этому дрова могут не сгорать сразу, а очень долго тлеть, выделяя при этом заметно больше тепла.

Такие печи длительного горения отличаются существенными преимуществами. Самое главное — это возможность использовать не только дрова, но и всевозможные бытовые отходы. И это не принесет никакого вреда растениям. А еще температура в теплице будет поддерживаться на постоянном уровне, что будет обеспечивать оптимальные условия для развития сельскохозяйственных культур.

Перед тем как устанавливать обогреватель или строить печь для теплицы своими руками, следует принимать во внимание множество факторов. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Дровяная печь для обогревателя теплицы

Введение
Посещение зимой
Пошаговые фотографии процесса строительства
Анализ и предложения по улучшению

Очень заядлый садовник нанял Кико Дензера и Макса Эдлесона, чтобы они превратили старую дровяную печь в обогреватель для теплицы. Дровяная печь хорошо нагревала воздух, но не могла удерживать достаточно тепла, чтобы поддерживать тепло в теплице от одного зимнего дня к другому. Мы построили систему каналов и массы, чтобы удерживать и поглощать достаточное количество тепла от печи, чтобы поддерживать тепло в теплице при одном или двух топках в день. Вот как:

После выхода из печи дымовые газы делают длинный крюк через скамейку. Тепло, которое раньше уходило прямо в дымоход, теперь задерживается на скамейке, которая впитывает тепло, как губка впитывает воду. Двухходовая заслонка действует как клапан, так что, когда вы разжигаете огонь, газы попадают прямо в дымоход, чтобы создать тягу, которая затем потянет газы через горизонтальные каналы.

Посещение зимой

Вот оранжерея в декабрьский день на побережье недалеко от Корваллиса. Помидоры и перцы созревают в теплице, а снег покрывает землю снаружи.

Поэтапные фотографии строительства

Сухая планировка. Мы отлили подушку в соответствии с размерами, которые Макс тщательно нарисовал в своих планах… но хорошо бы проверить соответствие, прежде чем смешивать раствор.

Kiko устанавливает деревянные направляющие, или «поводки», чтобы помочь нам сохранять углы вертикальными и ровными — очень полезно, особенно в крупных проектах.

Оригинальная дровяная печь, вдохновившая на создание проекта. Макс вырезал полку внутренней перегородки с помощью шлифовальной машины 4 1/2 дюйма и диска для резки металла.

Во-первых, мы приготовили столько блюд, сколько могли, за дровяной печью — трудно добраться, когда дровяная печь стоит на месте.

Установка дровяной печи/топки и проверка прокладки перемычки.

Мы обернули печь в 1-дюймовое одеяло из керамической ваты, которое позволяет металлу расширяться и сжиматься в новом кирпичном корпусе, а также поддерживает более высокие температуры топки, чтобы гарантировать чистое горение. Когда мы начали полностью обкладывать печь кирпичом, мы собрали каналы нижнего и верхнего дымохода в скамейку и из нее.

Керамическая вата и кирпичная кладка вокруг печи.

Нижняя часть нисходящей тяги является местом для очистки (это дверь от копоти Pisla of Finland.

Нижняя и восходящая тяга: угловые железные перемычки перекрывают отверстия.

До того, как раствор схватится, мы стучим перемычки вперед и назад, по крайней мере, на четверть дюйма, чтобы у них было пространство для расширения и сжатия при нагревании.

Проект идет.0020

Переключаем передачу и фокусируемся на скамейке. Редкий снимок Кико с использованием цементного раствора! 🙂 Теплица время от времени затапливается, поэтому мы построили первые пару футов на цементном растворе и проделали несколько отверстий в кирпичной кладке.

Мы изолировали дно скамейки смесью перлита и извести, чтобы максимизировать теплопередачу к поверхности скамьи, а не к земле.

Первый вкладыш дымохода, входящий в скамейку. Керамическая вата помогает герметизировать соединение, давая возможность различным материалам перемещаться при нагревании.

Плитки дымохода приварены друг к другу, но не к скамье.

Режущий блок с алмазным диском на дисковой пиле: пыльно и шумно! Носите защитное снаряжение. (Лучше мокрой пилой; не знаю, почему мы ее не установили!)

Для резки под углом отметьте дымоход, окунув его в воду; что дает точную метку по всей изогнутой форме.

2 пары глаз гарантируют, что мы встретим наши метки с обеих сторон.

Медный теплообменник будет нагревать воду для полива растений и рассады.

Сборка дымохода завершена. Прочистки в конце доступа к обоим горизонтальным участкам.

Каркас и усиление бетонной столешницы.

Замешивание бетона, уборка лопатой и стяжка.

Скамья завершена, обратно в кирпичную кладку.

Здесь вы видите топку и место для колпака над ней, а также каналы нисходящей и восходящей тяги. Макс спроектировал нагреватель по размеру кирпичей, чтобы свести к минимуму резку и максимально упростить процесс.

Двухходовая заслонка: в открытом состоянии дымовые газы поднимаются прямо в дымоход.

Здесь вы видите лицевую сторону и ручку, которая открывает и закрывает заслонку; колокол — это открытое пространство справа от заслонки.

Светло-серый цементный раствор внизу, более темный глиняный раствор вверху.

Литейные огнеупорные плиты закрывают колпак над топкой и входом в нисходящий поток. Дымоход втыкается в анкерную плиту с запорной заслонкой.

Остатки раствора становятся табличкой для записи года постройки.

Больше перлитно-известковой смеси препятствует излучению тепла из верхней части нагревателя, поэтому оно может поглощаться массой.

Почти готово! Нависающие края, образованные двумя верхними рядами, оживляют дизайн, сглаживая и смягчая резкие края.

Анализ и предложения по улучшению

Когда мы снова посетили нас, Эд был в восторге. Ежедневная стрельба — это работа, но она продлила вегетационный период и дала ему фору весной. По его словам, саженцы «выпрыгивали из своих квартир» на подогретую скамейку.

Мы топили печь с ним, и я подумал, что оригинальная стальная печь, вероятно, является самым большим ограничением. Для нагревателя периодического действия этого типа вам нужна топка достаточно большого размера, чтобы вместить все ваше топливо в течение 24 часов. В дополнение к тому, что топка печи была небольшой, она работала бы лучше, если бы она была выше и имела достаточно места для горловины, чтобы пламя и газы могли тщательно смешиваться.

Топка из огнеупорного кирпича и изготовленная на заказ дверца улучшат горение и продлят срок службы, что потребует большего опыта и повысит стоимость. Однако, если вам интересно, посмотрите на базовую схему нагревателя Gymse, разработанную Ларсом Хелбро). На этом сайте MHA также показан базовый паттерн Gymse (но пусть вас не смущают эксперименты с уклоном).

Как насчет ракетных нагревателей массы для теплиц? Несмотря на эффективность, небольшая топка RMH требует более непрерывной подпитки, чем большинство людей, вероятно, смогут сделать в теплице; невнимание к подаче топлива также может увеличить вероятность скопления дыма. Возможно, эти проблемы удастся решить с помощью нового ракетного нагревателя периодического действия, который аналогичен конструкции каменного нагревателя и представлен в тематических исследованиях 3-го издания ракетных нагревателей массы.

Пожалуйста, сообщите нам о другом опыте и онлайн-ресурсах.

И сделать вклад в Handprint Press
Но только если вы хотите; мы будем работать над тем, чтобы информация и истории продолжались!

Epic Greenhouse Rocket-Mass Heater — Midwest Permaculture

Bill Wilson

Это запись в блоге от апреля 2016 года о том, как мы построили тепловую ракетную печь на ферме Джордана Рубина «Heal the Planet Farm».

(Мы рассказываем об основах строительства ракетных печей на каждом проводимом нами курсе Permaculture Design Certificate (PDC).) Расписание предстоящих курсов

Мы называем его Epic Greenhouse Rocket-Mass Heater из-за его огромных размеров и многочисленных модификаций, которые мы разработали для него. Вся печь построена вокруг 8-дюймовой дымоходной системы, которая выходит за пределы теплицы ниже уровня пола, под торцевую стену теплицы, а затем поворачивает к небу.

Дизайн Билла Уилсона (MWP) и Кевина Кепплингера (HTP Farm)
Помощь в строительстве и проектировании от команды Heal the Planet Farm (все выпускники Midwest Permaculture PDC)

Ключевые модификации, которые мы внесли в эту печь, которые обычно не встречаются в более традиционных ракетных нагревателях массы:

Камера подачи очень большая способна вместить полноразмерные полена для дров, поэтому ее можно загрузить для сжигания до 4 часов за один раз и производят много тепла.
Термическая батарея или тепловая масса находится ниже уровня земли и изолирована , поэтому тепло не проникает в окружающую ее почву, а вместо этого излучается вверх, чтобы согревать рыбу (система аквапоники) и подстилку для растений даже в разгар зимы.
Мы установили многоскоростной дымовой вентилятор и дымовую заслонку рядом с концом выхлопной трубы, чтобы лучше контролировать скорость выхлопа и даже горение. Мы можем замедлить выхлоп, чтобы дольше удерживать тепло в тепловой массе, когда жарко, или ускорить его, когда нам нужна более сильная тяга, чтобы запустить его. Мы знаем, что это неортодоксально и немного похоже на мошенничество, но это очень полезно, и вентилятор имеет переменную скорость, потребляя очень мало электроэнергии.

Продолжайте медленно прокручивать вниз, чтобы просмотреть более 40 изображений реальной сборки и работы печи
…или…
Нажмите здесь, чтобы ознакомиться с нашими выводами внизу страницы.

Изображение Краткая информация о строительстве тепличного ракетного нагревателя и его использовании в январе-марте 2016 года

Мы начали строительство ракетной печи 30 декабря. Максимум был в 30-х годах, минимум ниже точки замерзания. Утром в теплице было много мороза.

Кевин и команда проектировщиков фермы залили для нас бетонную площадку размером 4 на 6 футов. Первый шаг состоял в том, чтобы собрать печь из кирпича, чтобы понять, как все это может подойти. Прошло не так много времени, прежде чем у нас появился базовый дизайн.

. который должен был стать поглотителем тепловой массы. Экскаватор сэкономил нам около 20 часов копания.

Находится у северной стены, тепло поднимается, перекатывается по полу к верху теплицы, падает по мере того, как остывает по южной стене вновь отапливаться печкой и термомассовым желобом.

Топка принимает форму, и стояк из нержавеющей стали с двойными стенками устанавливается на место.

Отверстие в топку чуть меньше 6″ и 9″. Это отверстие такого же размера, как 8-дюймовая круглая дымоходная труба. Идея состоит в том, чтобы сохранить это отверстие площадью 50 квадратных дюймов по всей печи.

Теперь, когда мы знаем, куда идет каждый кирпич, мы разбираем и собираем его, но на этот раз с использованием огнеупорного цемента для некоторых огнеупорных кирпичей, а также заполняя некоторые из цементных блоков 8″ x 8″ простым смесь глины и гравия, чтобы обеспечить еще большую тепловую массу. Кирпичи и глина поглощают тепло, пока горит огонь, а затем медленно отдают его в теплицу, когда огонь угасает, обычно ночью.

Копая траншею, мы наткнулись на хороший пласт глины, идеально подходящий для изготовления глыбы.

Также на ферме есть участок у реки , который естественным образом обеспечивает эту гравийную смесь. Это совокупность 1-2-дюймовых камней вплоть до небольшого количества песка и даже частиц глины. Так как мы не занимаемся чистовой отделкой, эта смесь хорошо подойдет для черновых работ, которые у нас есть. Все, что нам нужно было сделать, это вручную выбрать более крупные камни.

Чтобы сделать быстрый початок, мы вытащили небольшую кучу глины, засыпали ее гравийной смесью и водой…

…а затем пробежали по ней взад и вперед на тракторе, чтобы перемешать Это. Немного соломы было последним, что мы добавили.

Эксперт несколько раз перекладывал смесь, чтобы трактор получил правильную консистенцию.

Вот 45-секундное видео о том, как эффективно этот большой трактор перемешивает початок.

Назад в траншею. Он был полностью выкопан, и теперь речной гравий выталкивается из ковша экскаватора и насыпается на дно слоями толщиной 3-4 дюйма. Из этого создается тепловая масса.

Одна сторона бетонных блоков 8″x 8″x 16″ укладывается вплотную к изолированной стене, а затем заполняется гравием, чтобы удерживать их на месте и увеличивать тепловую массу.

Затем добавляется второй слой кирпичей.

Другая сторона делается таким же образом с заполнением кирпичей гравием. Далее идет изоляция на дне между рядами, затем 3-4 дюйма гравия, затем 8-дюймовый дымоход, затем еще гравий и третий ряд кирпичей.

Вот сечение конструкции траншеи для термомассы.

Это задняя часть печи со всем огнеупорным кирпичом, сколоченным вместе с цементным блоком в единую массу.

Обратите внимание на цементную плиту, на которой стоит печь, и цементные кирпичи, образующие траншею.

Джим (проектировщик пермакультуры с годовым стажем работы/учебы на ферме) проложил стояк к топке, а другая пара рук укладывает основание для 55-галлонного барабана, на котором он будет сидеть.

Радиантная бочка вставляется сверху в початок для первой установки. Вы также можете увидеть, как огнеупорный кирпич был выложен в печи, чтобы защитить камеру подачи и создать отверстие в топку, потому что бетонный кирпич не может выдержать высокие температуры, создаваемые в этих печах. На передней стороне топливного ящика один кирпич был повернут, чтобы сделать отверстие для забора свежего воздуха.

Установив излучающую бочку, вы можете увидеть, где будет зацепляться вытяжной дымоход. Для этого ствол немного выступает за пределы бетонной плиты фундамента.

На следующее утро команда собирается разработать выхлопную систему, которая соединит ствол с подземной выхлопной трубой.

Т-образное соединение в верхней части, так что после засыпки трубы гравием можно получить доступ внутрь для визуального осмотра или удаления золы пылесосом. Мы засыпали трубу кирпичом, чтобы поддержать ее и обеспечить дополнительную тепловую массу. Колено внизу соединяется непосредственно с длинной выхлопной трубой, проходящей через термальную массу.

Для поддержания целостности воздушного потока весь горячий газ/выхлоп, поступающий в ствол, должен направляться в выхлопную трубу. Мы не хотим, чтобы дым из печи просачивался в теплицу, поэтому для герметизации всего дымохода и барабана используется саман. Сняв барабан, можно также увидеть, как он сидит в початке.

Барабан установлен на место, все прикручено, выхлопная труба подключена.

Говоря о выхлопной трубе, 2-дюймовая изоляционная плита уложена на пол траншеи для термомассы, добавлено 3-4 дюйма гравия, и теперь труба собрана с помощью один винт, скрепляющий каждую 2-футовую секцию трубы вместе.

Помните, что мы сохраняем размер дымохода 8 дюймов (более 50 квадратных дюймов) во всей системе.

Обратите внимание, что к стенкам траншеи добавлен третий слой кирпичей, и слой термомассы теперь готов к заполнению гравием доверху.

Поскольку система была в основном на месте, мы не могли удержаться от разведения небольшого костра, чтобы проверить ее. Даже без крышки, как только огонь стал достаточно горячим, чтобы нагреть стояк, печь начала взрываться, затягивая весь дым в топку. Оно работает…!!!

Пока разжигали костер, мы начали засыпать траншею гравием и наблюдали, как початок начинает подсыхать.

Во время обеда даем погаснуть огню. Вы можете сказать по рисунку пригара вокруг отверстия топки, насколько там жарче. Из рисунка вы также можете получить представление о размере топки. Сколько дров, подобных тем, что на переднем плане, можно положить в топку одновременно?

Вскоре после того, как печь была завершена, местный механический цех фермы изготовил стальную пластину с петлями для верхней части загрузочной камеры.

Более короткая часть была прикручена болтами, чтобы пластина была надежно закреплена и могла часто открываться и закрываться.

На противоположном конце печки установлен вентилятор с регулируемой скоростью. Он потребляет немного электроэнергии, и, насколько нам известно, это не характерная черта ракетных нагревателей массы. Это можно даже считать чем-то вроде мошенничества, потому что, если кто-то строит печь «правильно», нет необходимости добавлять эту функцию. Но мы не были уверены, как печь будет работать из-за внесенных нами изменений, и мы также хотели лучше контролировать поток воздуха. Цель состоит в том, чтобы позволить теплому воздуху покидать теплицу, поскольку, если он более горячий, это означает, что выхлоп проходит через термальную массу гравийного карьера слишком быстро, чтобы тепло могло быть поглощено. Чтобы помочь замедлить поток воздуха, Также перед вентилятором была установлена заслонка дымохода. Итак, теперь у нас есть возможность замедлить поток выхлопных газов или ускорить его с помощью вентилятора.

Вентилятор также замечательно иметь при запуске печи, чтобы дым сразу же втягивался в топку. В итоге… это дало команде теплицы больший контроль, что они ценят.

8 недель спустя…

8 недель спустя у фермеров была вся зелень, которую они могли съесть. Печь поддерживала в теплице достаточно тепла для хорошего роста в январе, феврале и марте.

Я хотел показать вам эту фотографию северной стены теплицы со стороны выхода из термомассовой траншеи. Вы можете увидеть песок, который использовался для выравнивания верхней части траншеи, грядки для выращивания, которые были построены сверху, и один из аквариумов, стоящий на массе в дальнем конце. Как раз виден барабан ракетной печи. Вы также можете увидеть вентилятор, установленный на теплице, который выдувает часть теплого воздуха, исходящего от печи (стальная крышка и барабан нагреваются), в большее пространство.

Джим стал экспертом в загрузке печи для хорошего горения.

Здесь он готовится разжечь «маленький» костер вечером перед прохладной ночью.

Пожар ночью.

На следующее утро огонь погас, но в теплице на 20 градусов теплее соседней теплицы, которая только сейчас готовится к посадке (начало марта).

Теплица №2 (без печи) готовится к посадке в начале марта.

Свежий редис и зелень в феврале благодаря ракетному нагревателю Epic Greenhouse…!!!

Выводы

Система поддерживает температуру в теплице значительно выше нуля.
В первой смеси самана было слишком много глины и недостаточно песка и заполнителя, поэтому она сжалась и растрескалась, нарушив полную целостность печи. Мы сняли излучающую бочку и стояк во время нашего следующего курса PDC, чтобы наши студенты могли увидеть, как работает внутренняя часть печи. Потребовалось около 2 часов, чтобы перемешать немного початка и собрать все обратно.
Это была довольно крупная инвестиция (около 3000 долларов на материалы плюс рабочая сила), но поддержание температуры теплицы в течение одной зимы на природном газе или сжиженном газе, по нашим оценкам, также обойдется примерно в 3000 долларов. Итак, мы считаем, что печь окупилась за два сезона (один год на материалы, один год на работу).
Может ли печь нормально работать без заслонки и вентилятора? Возможно, но наличие этих опций дает нам больший контроль, особенно при разжигании огня.
Для нашей следующей печи мы собираемся искать способы создания некоторой турбулентности в подземной части выхлопной трубы, чтобы увеличить поглощение тепла окружающим гравием.
По мере того как огонь остывает и тяга замедляется, выходная труба снаружи также быстро остывает, что еще больше замедляет поток выхлопных газов. Изоляция выхлопной трубы должна значительно улучшить поток воздуха.
Также будет рассмотрена возможность изменения конструкции дверцы топливной камеры. Когда крышка открывается, чтобы остановить огонь или добавить дров, выходит слишком много дыма, заполняя теплицу дымом. Систему с фронтальной загрузкой сложнее загружать и чистить, но дыму гораздо труднее выйти. Вот изображение устройства, которое наш друг Майкл Иган построил с большим топливным ящиком с фронтальной загрузкой. Майк Иган разработал ракетный нагреватель массы
Заключительное замечание: самое время напомнить читателю, что 1/3 фермы площадью 4000 акров составляет дубовый лес. На территории есть много древесины, которую можно взять напрокат — это природный ресурс. Вот почему мы ищем технологии сжигания древесины для различных энергетических потребностей общей пермакультурной конструкции фермы. Если бы эта ферма находилась в прерии с небольшим количеством деревьев, мы бы больше искали различные методы для лучшей изоляции теплицы или, возможно, даже перешли бы на трубы Earth Air, чтобы теплица не замерзала всю зиму без дополнительного отопления.

Обновление 2020!

Мы сняли всю систему печки.
Каким бы удивительным это ни казалось, это хороший урок непривязанности.

Когда мы строили печь, у нас была небольшая команда выпускников курсов пермакультуры, которые жили на ферме и наслаждались тепличным производством в течение зимних месяцев.

Но планы меняются. В течение последних двух лет на этой территории фермы никто не жил, поэтому теплица не использовалась. В то же время наши приоритеты по выращиванию многолетних растений вырисовались вместе с нашими планами по засадке сотен акров земли многолетними растениями и пищевыми лесами. Поэтому наша потребность в неотапливаемых детских площадях резко возросла.

Мы решили, что тепличное детское пространство для нас более ценно, чем ракетный обогреватель, поэтому… мы разобрали его и вытащили.

Да, это было трудно сделать, но мы так многому научились в этом проекте, что благодарны за возможность построить и эксплуатировать такую легендарную ракетно-массовую печь.

Это хорошее напоминание нам о том, что нужно ценить предстоящую нам работу и при этом делать все возможное для создания работоспособных и сострадательных долгосрочных решений стоящих перед нами дизайнерских задач. Да, мы хотим хороших результатов, но мы делаем все возможное, а затем соглашаемся с любыми результатами. Это духовная работа, я думаю, желать всего, ни в чем не нуждаться и понимать, что появляется.

Мы рады, что смогли поделиться с вами этим проектом и ценим ваш интерес и отзывы. Мы продолжим отвечать на вопросы в этом посте и ответим, насколько это возможно, если возникнут вопросы.

И мы продолжим публиковать сообщения о других наших проектах, если сочтем, что мы узнали что-то, что может добавить к растущему объему работы, посвященной тому, как оставить планету в лучшем состоянии, чем когда мы прибыли на нее.

Будьте здоровы… Оставайтесь на связи… Билл (19 марта, 2020)

Примечание. Мы внимательно изучаем теорию и применение ракетных печей на каждом из наших курсов PDC.
Расписание предстоящих курсов PDC Здесь.

Автор Билл УилсонОпубликовано 6 апреля 2016 г. 24 декабря 2021 г. Рубрики Статьи, Сводка фотографийТеги Лучшее в блоге, теплица, Heal the Planet Farm, отопление, фотографии, ракетная печь

Печь для гаража и теплицы своими руками — фото и схема | Сделай сам

Содержание ✓

✓ Мы изучаем базовый дизайн плиты
✓ Что необходимы для
✓ Адаптировать печь
✓ Установка печков в гараже или теплице
✓ Особенности работы ручной хельда
✓ ОТОПЛЕНИЕ ГАРАЖЕЙ И ТЕПЛИЦ НАШИМИ РУКАМИ – ВИДЕО

На сегодняшний день существует множество интересных решений. для обогрева гаража . Поговорим еще об одном — газовая плита от «Запорожца» . Для этого используют дешевые 6/у детали от советской техники. Оборудование можно использовать не только в гараже, но и для обогрева теплицы перед посадкой или небольшого загородного дома перед запуском основного отопления.

Изучаем базовую конструкцию печки

НАСОС подает газ в узел учета. В машине насос необходим, так как топливный бак расположен ниже печки и самотеком бензин в него не поступает. ДОЗИРУЮЩЕЕ УСТРОЙСТВО работает по принципу смывного бачка унитаза: топливо из него по каплям подается в камеру сгорания. Если уровень бензина упал, поплавок опускается и открывает клапан, наполняя устройство бензином.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

В камере сгорания топливо смешивается с воздухом и воспламеняется свечой накаливания. При полном воспламенении топливовоздушной смеси и установлении необходимой температуры тепловое реле отключает свечу накаливания.

На электродвигателе печи установлены ДВА ВЕНТИЛЯТОРА: один подает воздух для горения в камеру сгорания, а второй обдувает камеру сгорания снаружи и подает нагретый воздух в отопление.

В печи есть ВНУТРЕННЯЯ ГАЗОВАЯ ТРУБА ВНЕШНЯЯ, ТРУБА ВЫХОДА ГОРЯЧЕГО ВОЗДУХА НАГРЕВАТЕЛЬНАЯ ТРУБА ДЛЯ ОТОПЛЕНИЯ, ТРУБА ВХОДА ВОЗДУХА, ТРУБА ПОДАЧА ВОЗДУХА ДЛЯ ОТОПЛЕНИЯ. Дымовые газы с горячим воздухом для отопления не смешиваются, теплообмен между ними происходит через стенку теплообменника из нержавеющей стали.

ТРЕХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ используется для управления работой печи. Изначально он устанавливается в салоне автомобиля. Первое положение выключено, второе включает вентиляторы и свечу накаливания (удерживать ручку в этом положении около 10 секунд), третье открывает электромагнитный клапан в дозаторе топлива, а также топливный насос.

Далее при установлении температуры в печке свеча гаснет. При выключенной топке электромагнитный клапан подачи топлива и насос закрыты, вентиляторы продолжают подавать воздух в топку и в ее обдув до тех пор, пока термоэлемент электромеханического реле не остынет и полностью не отключит топку. Таким образом, печь защищена от перегрева, когда тепло продолжает выделяться даже после ее отключения.

Смотрите также: Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление

КАКИЕ НУЖНЫ ИЗМЕНЕНИЯ

Казалось бы, у нас изначально есть готовый отопитель, который можно установить в гараже, но печка на бензине в исходной комплектации имеет ряд довольно критичных недостатков:

ПОТРЕБЛЕНИЕ БОЛЬШИХ ТОКОВ ПРИ ЗАПУСКЕ, что требует мощного блока питания или промежуточной батареи, так как для воспламенения смеси используется нить накала;
НЕВОЗМОЖНОСТЬ РЕГУЛИРОВАНИЯ МОЩНОСТИ ГОРЕНИЯ, печь можно только выключить;
ЗАПАХ ВОКРУГ ПЕЧИ ОТ ПАРОВ БЕНЗИНА;
ЧАСТЫЕ ПРОБЛЕМЫ С ЗАПУСКОМ, особенно в сильные морозы;
РАСХОД ТОПЛИВА СОСТАВЛЯЕТ О ЛИТРАХ В ЧАС или даже больше.

Адаптация печи

Для перевода печи на газ вам понадобится ГАЗОВАЯ ЛАМПОЧКА ОБЪЕМОМ НЕ МЕНЕЕ 12 ЛИТРОВ. Минимальную комфортную температуру зимой в кирпичном гараже достаточно поддерживать в течение 25-30 часов (толщина стен в один кирпич, размеры 3 х 4,5 м, высота потолков 2 м).

Для снижения давления газа требуется регулятор давления газа для пропана. Рекомендуется редуктор с регулировочной ручкой и манометром. Так можно подобрать необходимое давление, чтобы газ полностью сгорел в топке и дым от него не шел с тяжелым горьковатым запахом. Также, снизив давление газа, можно понизить теплопроизводительность печи. Кроме того, по манометру на выходе из регулятора можно проследить, что газ в баллоне почти закончился. Газовый редуктор подключается к плите газовым шлангом.

Для безопасности печи газ лучше подавать не сразу в камеру сгорания, а через ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (баллон должен быть закрыт после выключения печи). Вы можете использовать ИНТЕГРИРОВАННЫЙ БЕНЗАКЛАПАН в случае устройства учета. В этом случае необходимо снять с него поплавок с запорным клапаном, заткнуть дыхательное отверстие под крышкой поплавка, нарезать в нем резьбу и вкрутить винт без колпачка.

Таким же образом от ТРК отсоединялась переливная трубка бензина, по которой излишек топлива после помпы сливался обратно в бензобак. Дозирующий жиклер бензина в узле учета надо выкрутить и пересверлить в нем до диаметра около 1 мм (подбирается опытным путем). Таким образом, мы увеличиваем пропускную способность жиклера, ведь газ имеет меньшую плотность, чем бензин. Теперь газ поступает в поплавковую камеру дозатора и далее через встроенный электромагнитный клапан, жиклер и медную трубку в камеру сгорания.

Также возможно применение нормально замкнутого (замкнутого без подачи напряжения на выводы катушки)

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ОТ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ АВТОМОБИЛЕЙ. Преимущество данного оборудования в том, что в нем установлен специальный газовый войлочный фильтр.

К входу клапана подсоединяется ШЛАНГ ОТ ГАЗОВОГО РЕДУКТОРА, к выходу — МЕДНАЯ ТРУБА, идущая в камеру сгорания. На тот конец медной трубки, который соединяется с камерой сгорания, нужно припаять ТИНГУЛЯР с оловом. Его можно взять из дозатора или из запасных насадок для бытовой газовой плиты. Насадку нужно выточить до нужных размеров снаружи и сделать отверстие около 1-1,2 мм внутри. Резьба у клапана и штуцеров дозатора одинаковая, поэтому их можно позаимствовать оттуда. Родной дозатор печки не пригодился. Его можно демонтировать и поставить на это место вентиль.

Для розжига печи больше не требуется мощная Светящаяся Свеча, нужна искра. Снимаем накидную гайку с родной свечи (эта гайка еще пригодится). Свеча больше не нужна. Берем свечу с машины и на наждачной бумаге шлифуем шестигранник, чтобы новая свеча вошла в колодец старой и на нее можно было накрутить родную накидную гайку. Свечи можно взять из старой советской техники. Боковой электрод нужно убрать, оставив только центральный – искра попадет на корпус топки.

Требуемое для свечи высокое напряжение получается НА ВЫСОКОВОЛЬТНОЙ КАТУШКЕ от той же старой советской классики, или от мотоцикла. Главное, чтобы напряжение ее питания было 12 В. Подключаем высоковольтный провод от катушки к свече.

Для формирования импульсов 12 В, которые должны поступать на катушку, используем обычное двенадцативольтовое коммутационное РЕЛЕ ИЗ АВТОМОБИЛЯ. Реле должно иметь пять контактов. Два из них питают 12 катушек реле. Три — переключающих контакта: один общий, один разомкнутый и один замкнутый. Схема контактов обычно наносится на корпус реле. Подходящие автомобильные реле тип 98.3747.

Контакты реле имеют следующие функции:

• 85,86-катушка реле;

• 30 — контакт центрального выключателя;

• 88 — нормально замкнутый контакт переключателя;

• 87-нормально разомкнутый контактный выключатель.

Параллельно контактам катушки реле необходимо припаять ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР емкостью 2200 мкФ и напряжением 25 В.

Не перепутайте полярность конденсатора! Он служит для более редких двухпозиционных контактов реле. Чем меньше емкость, тем чаще будут переключаться контакты и тем чаще будут образовываться искры на свече зажигания. Без конденсатора реле гудит, переключая контакты с интервалом в миллисекунды. В этом режиме искра на свече будет недостаточно длинной и мощной.

Также параллельно контактам на катушку зажигания припаян искробезопасный пленочный конденсатор емкостью 0,22 мкФ на напряжение не менее 100 В.

ВАЖНО!
Электромагнитный клапан в контур изначально подключается через жестяную резьбу, установленную на выходе горячего воздуха для отопления. Эту схему рекомендуется оставить в целях безопасности: при разгорании огня дымовые газы взорвутся и выйдут в помещение.
В этом случае нить расплавится и оборвется, отключив подачу напряжения на вентиль. Клапан, в свою очередь, перекроет подачу газа и выключит духовку.

Многие используют аварийные формирователи импульсов от классики, но эта схема дешевле, проще и компактнее. Для печи потребуется блок питания постоянного тока, рассчитанный на 14 В и ток около 5 А. Можно использовать трансформатор с выпрямителем.

Можно использовать и современные импульсные блоки питания, но в условиях гаража, когда запуск происходит в мороз и при повышенной влажности, есть вероятность, что блок долго не прослужит.

Поэтому все детали рекомендуется использовать советские, бывшие в употреблении. Найти их можно по объявлениям в Интернете. Так будет дешевле и надежнее.

См. также: Обогрев неотапливаемой теплицы своими руками (+чертеж)

УСТАНОВКА ПЕЧИ В ГАРАЖ ИЛИ ТЕПЛИЦУ

Забор воздуха для горения и обогрева будет производиться из помещения. Выхлоп выводится трубой с внутренним диаметром не меньше, чем у выхлопной трубы топки.

Выхлопная труба соединяется с печкой фланцевым соединением на двух болтах. Фланец можно вырезать из стального листа толщиной не менее 2 мм. Стык следует герметизировать термостойким герметиком или паронитовой прокладкой.

Корпус печи крепится на кронштейнах к стене с помощью двух хомутов для канализационных труб.

Родной трехпозиционный переключатель подключаем по следующей схеме:

• Первое положение выключено.

• Второй — работают вентиляторы.

Топка печи в этом случае продувается, а из нее удаляются несгоревшие продукты сгорания и газовые остатки.

В стандартной схеме в эту позицию также входит свеча накаливания. В нашем случае не рекомендуется включать свечу зажигания в этом положении переключателя — может произойти хлопок из-за воспламенения остатков газа.

• Третье положение — открывает электромагнитный клапан подачи газа, на свечу подается искра.

Искра гаснет после прогрева электромагнитного реле, о чем свидетельствует загорание лампочки, которая крепится к корпусу печки.

Выключение свечей можно выполнить вручную с помощью переключателя. Некоторые, наоборот, идут более сложным путем – используют схему с микроконтроллерным управлением, прописывают в программе логику работы, пуска и остановки печи. При этом для запуска достаточно нажать всего одну кнопку.

Особенностью печи является раздражающий шум от электродвигателя. Как вариант можно переделать на подшипники и отказаться от родных втулок ротора. Возможно использование теплоизоляционных чехлов.

ОСОБЕННОСТИ РАБОТЫ С РУЧНОЙ

При работе топки необходимо следить, чтобы торцевая стенка теплообменника не раскалилась добела. Это видно при выключенном свете. Лучшим можно считать вишневый цвет металлической стены. Так теплообменник прослужит дольше.

Контроль полного сгорания топлива. При прогреве печи и выходе на ее рабочий режим не должно быть черного и белого дыма. Правильный выхлоп практически прозрачен, парит только водяной пар, выделяющийся при сгорании. Не должно быть запаха газа.

При работе в топке печи образуется равномерный слабый гул горения.

Все настройки подобраны опытным путем — путем подбора давления газа и диаметра струи.

В данном варианте используется сопло диаметром 0,7 мм, а давление газа устанавливается на 0,05 МПа по манометру на регуляторе. При больших диаметрах отверстий в патрубке не удавалось довести цвет стенки теплообменника до вишневого, а на выходе нагретого воздуха можно было спокойно держаться рукой. При повышении давления до 0,1 МПа печка стала дымить и пахнуть газом на выхлопе. Регулируя настройки, удалось добиться максимального сгорания топлива и максимальной температуры на выходе нагретого воздуха.

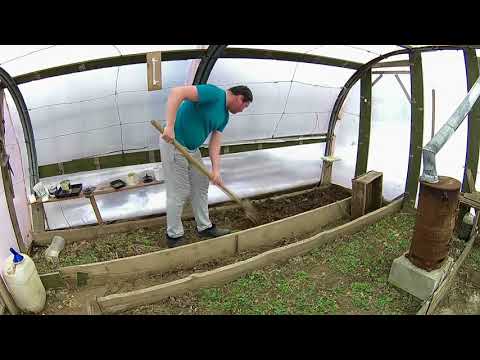

ОТОПЛЕНИЕ ГАРАЖА И ТЕПЛИЦЫ СВОИМИ РУКАМИ — ВИДЕО

Посмотреть это видео на YouTube

Смотрите также: Необычная и эффективная печь для обогрева теплицы своими руками

1 ИНСТРУМЕНТЫ ДЛЯ ИНСТРУМЕНТА 90 МАСТЕРА И МАСТЕРА, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Печь для теплицы своими руками, печное отопление, видео инструкция по устройству, фото уроки, цена

Теплица — спасение в неблагоприятных климатических условиях, в некоторых районах невозможно получить качественный урожай без установка его.

Дополнительное оснащение теплицы отопительной печью расширяет ее возможности — Растениям больше не страшны длительные периоды низких температур, когда обычная теплица неизбежно остывает.

Использование теплицы становится возможным даже зимой, то есть круглогодично … Теплица также позволяет выращивать более экзотических теплолюбивых сортов овощей и фруктов.

Одноклассники

Печи на дровах для обогрева теплиц

Выбор вариантов отопительных приборов для теплицы также разнообразен как для дома. Чаще всего используются заводские модели, которые приобретаются в магазинах, но доступно изготовление такого устройства и своими руками.

Печи различаются как по виду топлива — дровами, газом или электрическим, по материалу изготовления — металл или кирпич.

Чаще всего выбирают для самостоятельного строительства твердотопливный аппарат , который отапливается дровами, поддонами из щепы, шелухи, сухих кусков торфа.

Обычная тепличная печь

Этот тип устройства может быть изготовлен из металла или кирпича.

Металлическая буржуйка довольно проста в сборке, ее рекомендуется варить из старой бочки или газового баллона, размер 1,5 м х 0,5 м . Отличительной отрицательной чертой будет неспособность удерживать тепло, поэтому, как только топливо в печи прогорает до конца, теплица начинает просыхать.

Имеет значение неравномерный нагрев — печь имеет высокую теплоотдачу из-за металлического корпуса, поэтому воздух в непосредственной близости от нее сильно перегревается, что негативно влияет на почву и растения.

Строительство печи Кирпич позволит получить более длительный, постепенный обогрев помещений, а также длительная теплоотдача после того, как дрова уже прогорели. Сооружение вытянутого горизонтального дымового канала значительно повысит эти показатели.

Размеры такого устройства могут быть разными, в зависимости от площади помещения, дымовой канал обычно выкладывается на всю длину теплицы — располагаясь в центре, способствует высокой -качественный, равномерный нагрев воздуха.

Важно! Задача тепличной печи в первую очередь заключается в прогреве почвы , поэтому дымовой канал и само устройство располагаются максимально близко к земле.

Схема устройства длительного горения

Для повышения КПД печи ее часто оснащают двойной камерой сгорания — это позволяет продлить действие одной закладки дров на 12-18 часов … Это достигается в процессе пиролиз — за счет контролируемого попадания воздуха в топку древесина не горит в открытом пламени, а очень медленно тлеет, выделяя большое количество дыма и горячих газов. Вторая камера топки служит для дожигания выделяющихся продуктов сгорания.

Фото 1. Схема устройства любой печи длительного горения с ограниченной подачей кислорода.

При таком способе нагрева вам придется гораздо реже сообщать о топливе , а пиролизное сгорание практически не оставляет отходов, поэтому вам не придется часто чистить топку от золы . Экономия топлива и времени, необходимого для обслуживания, делает этот вариант наиболее востребованным вариантом. Размеры (редактирование) могут быть совсем небольшими — 1,5 м х 1 м , более эффективный нагрев воздуха обеспечит установка горизонтального дымового канала .

Особенности

Существует огромное количество вариантов систем обогрева теплиц. Все они основаны на принципе передачи тепла от отопительного агрегата. Основные детали практически всех тепличных обогревателей неизменны:

камера сгорания топлива;
каналы, распределяющие теплый воздух;
конвекционная рубашка.

В зависимости от типа печи ее можно дополнить различными элементами, предназначенными для лучшего обогрева помещения.

Зная размер предполагаемой площади обогрева теплицы и характер обогрева, действительно можно сделать идеальную печь именно для вашего случая.

Изготовление печи своими руками

Выбор проекта будущего устройства в основном зависит от условий и желаемых функций . .. Если требуется обогрев небольшой теплицы , устройство будет работать только периодически, например, для обеспечения более раннего посева семян весной подойдет небольшая буржуйка простой конструкции.

При постоянном использовании отопления, для обогрева больших площадей , значительном расходе топлива, наиболее подходящим вариантом будут экономичные конструкции на основе пиролизного сжигания. Важны компактность и простота установки — маленькое устройство из стали проще в монтаже и вводе в эксплуатацию, кирпичная конструкция из-за своей массивности потребует закладки фундамента, а строительные работы будут более трудоемкими и длительными.

Подготовка материалов, инструментов, мест

Для строительства печи подходят следующие материалы:

бочка металлическая подходящего диаметра;
обрезки металлические трубы ;
сталь в листах достаточная толщина;
старый газовый баллон .

Для изготовления корпуса печи длительного горения подходящим вариантом будет бочка или цилиндр. объем 200 л для резки корпуса и труб для дымоходного оборудования, стальных изделий, арматуры.

Кроме материалов необходимо подготовить специальные инструменты:

маркер для разметки;
Болгарка с дисками для резки стали;
сварочный аппарат ;
защитные перчатки и маска .

Затем выбирается и подготавливается место — лучше всего будет установить печь посередине теплицы … Требуется строится фундамент … Хотя аппарат из металла не имеет такой большой массы, как из кирпича, для него необходимо сделать надежное основание — подойдет тротуарной плитки, кирпича … Материалы раскладывают ровными рядами на утрамбованном, выровненном участке земли.

Порядок сборки

Работа начинается с корпуса:

От баллона отрезается верхняя часть , в нижняя часть вырезается отверстие для хранения топлива, сбоку — отверстие для дымоходное оборудование.
Полученный металлический круг обточить так, чтобы он свободно проходил в ствол.
Круг вырезанный Отверстие поддувала , сам круг утяжеляется Арматура или кусочки металла.
К крышке приварен отрезок трубы с заслонкой, выполняющей роль нагнетателя.
Дымоход сварной, дверь из гнутого листа стали или стенки бочки.
Прилагается металлическая фурнитура или ножки .

Принцип работы такого самодельного устройства — обеспечение тления дров при ограниченной подаче кислорода. Под своим весом крышка постепенно опускается, заодно показывая уровень выгорания топлива.

Печь из трубы

Из толстостенной трубы можно сделать тепличную печь, которая будет работать на опилках. Пошаговый процесс изготовления печи выглядит так:

Необходимо подготовить три отрезка трубы разного диаметра. Первый – для топливного отсека (диаметр 0,4 м), второй – для изготовления дымохода (диаметр 0,1 м), третий – любой, для подачи кислорода в печь.
В верхней части самой большой трубы прорезается отверстие, в которое будет монтироваться дымоход.
Для изготовления дна печи понадобится листовая сталь (0,5 см), из которой нужно вырезать круг, равный диаметру топливного отсека.
Далее в тонкой трубе нужно просверлить до 50 отверстий диаметром 1 мм.
Привариваем дно к самой большой трубе, и вставляем подготовленную трубу внутрь конструкции в заранее просверленное отверстие. Верхняя крышка также изготовлена из листового металла. В середине крышки должно быть точно такое же отверстие, как и в дне духовки. Второе отверстие находится ближе к краю. С его помощью можно будет регулировать тягу.
Для изготовления затвора используйте обычную консервную банку.
Теперь пришло время перейти к установке дымохода. Для этого патрубок и трубу (0,1 м) соединяют хомутом и герметизируют теплоизолятором. Эта деталь приваривается к боковому отверстию в верхней части духовки.

Последним штрихом является изготовление ножек духовки, которые необходимы в качестве дополнительной меры безопасности.

Нет сообщений, связанных с этой темой.

Возможные трудности

При сборке рекомендуется избегать следующих ошибок :

Установка непосредственно на основание вызывает перегрев, перегорание дна ; должен быть отток горячего воздуха снизу, поэтому аппарат ставится на крепкие ножки.
Установка печи вблизи неподготовленных стен может быть небезопасной, так как стальные устройства сильно нагреваются и поэтому существует высокий риск возгорания при размещении вблизи предметов.
Чрезмерно большой диаметр воздуходувки приводит к поступлению избыточного кислорода, из-за чего дрова загораются, а не тлеют; исправлено с помощью хорошо регулируемой задвижки .

Устройство имеет достаточно простую конструкцию , поэтому если подойти к работе аккуратно, то можно избежать большинства ошибок.

Печь длительного горения: первое знакомство

Как работает обычная печь?

Дрова укладываются на решетку и поджигаются снизу. Процесс горения распространяется в естественном направлении – снизу вверх. Скорость горения топлива можно частично регулировать, ограничивая поток воздуха: достаточно прикрыть поддувал, расположенный под колосником, и пламя уменьшится.

Полезно: решетка нужна не только для эффективной транспортировки воздуха к месту горения. Обеспечивает золоудаление: несгоревшие остатки топлива падают через колосник и удаляются из зольника при перезагрузке топки.

Основным недостатком такой схемы является слишком быстрое распространение процесса горения в естественном направлении. Дрова прогорают за 2-3 часа, после чего нужна новая закладка. Причем увеличивать объем топки бесполезно: это увеличит тепловую мощность, а не время горения.

Инженеры литовской компании Stropuva в свое время задумались: а что если поджечь большой объем топлива, помещенный в топку сверху? В этом случае горение будет намного медленнее.

Однако такая схема создаст несколько проблем:

Зола будет засыпать топливо и мешать процессу горения.
Проблемой будет обеспечить подачу воздуха к пламени: если топку засыпать щепой или опилками, воздух снизу просто не пройдет через большой объем мелкозернистого топлива.

Обе проблемы были успешно решены простым, в общем-то, нововведением: организована подача воздуха сверху непосредственно к очагу горения. Воздуховод проходит через крышку топки и заканчивается массивным металлическим диском, распределяющим кислород по всей поверхности топки.

Принципиальная схема верхних топочных устройств.

Диаметр диска немного меньше диаметра печи. Так как при ограниченном доступе кислорода в процессе тления органическое топливо сгорает до состояния мельчайшей золы, восходящий поток воздуха не позволяет остаткам топлива мешать горению. Зола уносится в дымовую трубу.

Очевидная проблема с тем, что в процессе выгорания топлива центр горения будет перемещаться сверху вниз, и будет нарушаться подача воздуха, тоже решена просто и изящно. Воздуховод не закреплен и падает по мере прогорания.

Отверстия, сделанные под крышкой топки, обеспечат приток дополнительного кислорода, который поможет выжечь газообразные продукты неполного сгорания. Таким образом, печь превращается в простейший газификатор с естественной тягой.

Однако у оригинальных печей Стропува есть серьезный недостаток — цена. За 10-киловаттное изделие придется выложить не менее 50 тысяч рублей, что для теплицы явно много. Выход очевиден: зная принципиальную схему устройств верхнего горения, организуем печное отопление теплицы своими руками.

Заказ-наряд

Если принцип работы изделия понятен, инструкция по сборке не покажется сложной.

Отрежьте крышку болгаркой. Срез должен быть максимально ровным: хотя герметичность и не нужна — зазор между крышкой и стволом станет дополнительным воздухозаборником для дожигания топочных газов — он не должен быть слишком большим.

Совет: на крышке лучше оставить бортик в 1-2 сантиметра. Он придаст тонкой стали дополнительную жесткость: меньше шансов, что металл поведет при нагреве.

Завариваем отверстие от пробки; в центре сверлим и вырезаем шарошкой отверстие для трубы — воздуховода. Труба диаметром 108 мм должна иметь возможность свободно двигаться в нем. Если у вас есть кусок трубы чуть большего диаметра, вы можете приварить его к крышке в качестве направляющей.
Турбиной вырезаем отверстие для двери и сама дверь немного больше. Сгибаем его в форме бочки и привариваем навесы с защелкой.
Вырежьте стаскоблин из пяти листов. Его диаметр должен быть меньше внутреннего диаметра бочки примерно на пару сантиметров. В центре делаем отверстие для трубы.
Привариваем трубу воздуховода. Его длина на 10-15 см больше высоты ствола.
Срезы профиля привариваем к стаскоблину снизу, создавая зазор для горения.

Результат хорошо виден на фото. Здесь, правда, используется точеная сталь, что сильно сократит срок службы печи.

Проделав отверстие для дымохода в стене у верхней кромки бочки, привариваем его.
Привариваем ножки. Наша тепличная печь своими руками готова. Осталось только установить его в зимней теплице и вывести дымоход на высоту, достаточную для создания постоянной тяги.

Подготовка

Что нам нужно для реализации проекта?

Материалы (редактировать)

Большой цилиндрический контейнер. Как правило, описываемая нами печь своими руками в теплице делается на базе 200-литровой бочки.

Заготовка для духовки.

Небольшой уголок или канал, который мы используем в качестве ножек. Понятно, что не стоит ставить дно печки прямо на грядки. Кроме того, под пластиной воздухораспределителя нужны упоры для создания пространства для тления топлива.
Небольшой стальной лист толщиной 3 мм, который будет использоваться для изготовления дверцы зольника.

Обратите внимание: слово «Зольник» в данном случае скорее дань традиции. Сама зола, как мы помним, уносится в дымоход. Дверца служит для периодической очистки топки от негорючего мусора.

Стальные навесы и дверная защелка.
Дымоход и воздухозаборная труба. Достаточно диаметра 108 мм.
Кусок стального листа толщиной 5 мм … Идет на диск воздухораспределителя (т.н. стаскоблин). Конечно, вы можете использовать меньшую толщину; но тонкий блин очень быстро сгорит.
Комплект электродов — тройка.

Инструменты

Какие инструменты нужны для сборки тепличной печи своими руками?

Сварочный аппарат. Лучше — инвертор на ток не менее 160 А: при малогабаритном трансформаторе торчащие электроды могут довести сварщика до легкой истерики.

Инверторный сварочный аппарат обеспечивает большой ток при компактных размерах.

Болгарка с кругом по металлу.
Дрель со сверлами и фрезами по металлу.
Рулетка, угольник, линейка и писец.

Обзор видов и производителей

Печь для теплицы длительного горения – лучший выбор для домашнего садовода. Однако ассортимент таких устройств в наши дни настолько широк, что приобретение качественного экземпляра является серьезной задачей как для профессионала, так и для новичка. Обязательно нужно изучить технические характеристики и основные преимущества самых популярных производителей. Так вы точно будете знать, какую систему отопления подключить в собственной зимней теплице.

Печь «Кузнецова»

Многие отечественные садоводы предпочитают ставить печь Кузнецова в теплице, так как данный экземпляр очень популярен среди владельцев зимних теплиц. Принцип работы такого кирпичного котла таков, что в этом случае функционируют сразу две вытяжки. Это устройство можно использовать даже для полива растений теплой водой.

«Плита Ракета»

Часто такой обогреватель делают из вместительного газового баллона или металлической бочки. Эти контейнеры используются в качестве внешних крышек. Для строительства печи также понадобятся листы металла, стальные трубы различного диаметра, а также утеплитель.

«Вологодская»

Такая печь для зимней теплицы из поликарбоната имеет ряд следующих преимуществ:

у нее достаточно высокая теплоотдача;
его стоимость вполне демократична;
нет необходимости постоянно следить за работой устройства. Все, что требуется от огородника, — раз в несколько дней подкладывать в печь свежие дрова;
показатель КПД около 80%.

Интересно, что если приобрести для этого экземпляра полный комплект (водопровод и радиаторы), то его можно будет использовать не только для обогрева теплицы, но и для установки в жилом доме, например, на дачном участке.

«Печь Бутакова»

По своим техническим характеристикам и принципу работы данная модель практически не отличается от предыдущего экземпляра. Он эффективен при обогреве теплицы, но требует серьезного и постоянного контроля.

«Слобожанка»

Дровяная печь марки «Слобожанка» отличается от других, уже рассмотренных, как минимум тем, что в это устройство дрова загружаются вертикально. Кроме того, в самом котле есть цилиндр, который при работе печи опускается вниз, оказывая давление на горящие дрова.

Булерьян

Такая печь длительного горения не так часто используется для обогрева теплицы, но и она имеет множество преимуществ. Но прежде чем покупать его специально для теплицы, учтите следующие моменты:

нужно постоянно контролировать работу устройства;
установка печки проблематична;
нет возможности измерить или как-то отрегулировать температуру нагрева.

Решить проблему слишком частого контроля вполне реально. Для этого в котел нужно загрузить бурый уголь или твердые поленья.

«Бубафоня»

Обычная буржуйка для отопления конечно не подойдет, а вот ее усовершенствованный вариант — хороший выбор для садовода. Данная модель имеет клапан, который регулирует подачу воздуха. При этом конструкция стала намного удобнее в использовании.

Выбор места для установки

Основная задача печи – равномерный прогрев почвы. Опытные садоводы рекомендуют размещать агрегат в центре теплицы, чтобы тепло от него распространялось во все стороны одинаково.

Если пол и нижняя часть стен в теплице облицованы кирпичом или плиткой, можно установить печь в углу. Но в любом случае следует соблюдать меры предосторожности и пожарной безопасности, чтобы уберечь помещение и будущий урожай от случайного возгорания.

Важно вытянуть дымоход горизонтально от печи, а затем присоединить вертикальную трубу через переходник. Это предотвратит попадание угарного газа в теплицу. Хотя небольшое количество дыма внутри здания не помешает растениям. Если длина дымохода больше 6 м, тяга в дымоходе станет намного хуже.

6 лучших обогревателей для теплиц | Семейный мастер на все руки

Вы укрыли свои растения от зимы, построив теплицу.

Теперь вам нужен обогреватель, чтобы избавиться от холода. Вот несколько вариантов.
Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.
МАЙНАГАШЕВ/GETTY IMAGES
Покупка обогревателя для теплицы
Теплица защищает семена и растения от непогоды и поддерживает их в тепле. Но когда температура падает, даже хорошо утепленная теплица нуждается в небольшой помощи.
Обогреватель для теплицы обеспечивает необходимое растениям дополнительное тепло, но важно сделать правильный выбор. Увеличьте размер нагревателя, и ваши растения загорятся. Недостаточно, и вы будете платить за газ или электричество без каких-либо преимуществ.
К сожалению, солнечные обогреватели для теплиц пока недоступны. Если вы хотите перейти на солнечную энергию, лучшее, что вы можете сделать, это установить солнечную батарею, затем приобрести отдельный аккумулятор и использовать его для работы обычного электрического обогревателя. В противном случае ваш выбор энергии — пропан, природный газ, парафин и электричество.
Если вы не выращиваете тропические растения, обогревателю теплицы не нужно поддерживать такую же температуру, как в вашем доме. Но важно установить целевую температуру в зависимости от того, что вы выращиваете. Это поможет определить тип нагревателя и требуемую тепловую мощность.
Также следует учитывать следующее:
Размер: Под этим подразумевается тепловая мощность в БТЕ/ч (британские тепловые единицы в час). Рассчитайте требуемый размер, умножив площадь поверхности внутри теплицы на величину теплопотерь укрывного материала. Чем ниже это значение, тем лучше материал изолирует. Умножьте их на разницу между температурой наружного воздуха и заданной температурой в теплице. Калькулятор размера, подобный тому, что есть в теплицах ACF , перечисляет значения тепловых потерь обычных материалов покрытия и делает этот расчет для вас.
Источник топлива: Если вы хотите использовать природный газ или электричество, ваша теплица должна быть оборудована для этого. В противном случае ваши варианты пропан или парафин. Парафин не так легко достать, как раньше, поэтому парафиновые обогреватели не так распространены.
Вентиляция: Некоторым пропановым и газовым обогревателям требуется хорошая вентиляция. Многие горят настолько эффективно, что вентиляция не является проблемой, хотя небольшая вероятность выделения угарного газа означает, что вам следует установить детектор угарного газа. Электрические обогреватели не имеют выбросов и не нуждаются в вентиляции.
Статический или с принудительной подачей воздуха: Статический обогреватель распределяет тепло за счет конвекции, что хорошо для небольшой теплицы. Для большой теплицы в холодном климате может понадобиться принудительный воздушный обогреватель.
Управление термостатом: Нагреватель с термостатом может автоматически регулировать температуру для поддержания постоянной температуры. Если вы часто ходите в теплицу, эта функция может вам не понадобиться, но иметь ее приятно.
Пожарная безопасность: Тепличные обогреватели иногда остаются без присмотра в течение длительного времени, поэтому большинство электрических обогревателей имеют прерыватель, который срабатывает, когда устройство начинает перегреваться. Некоторые газовые обогреватели контролируют уровень кислорода и отключаются, когда он становится слишком низким. И большинство нагревателей, будь то газовые или электрические, автоматически выключаются, когда они опрокидываются.
Защита от брызг: Многие электронагреватели защищены от брызг, поэтому на них не повлияет опрыскивание во время полива растений.
1 / 6
через продавца
Лучший универсальный обогреватель для теплиц
Разработанный для небольших теплиц, обогреватель для теплиц Palma Bio Green производит 5200 БТЕ, что достаточно для обогрева 120 квадратных футов. Он имеет встроенный циркуляционный вентилятор и потребляет 1500 Вт электроэнергии в 120-вольтовой сети.
Легкий и прочный, этот брызгозащищенный блок оснащен функцией автоматического отключения в случае перегрева. Съемный термостат от 0 до 90 градусов можно снять с корпуса нагревателя и установить на уровне глаз. Он получает высшие оценки от оценщиков и обозревателей Amazon.
Купить сейчас
2 / 6
через продавца
Лучший бюджетный электрический обогреватель для теплиц
Инфракрасный обогреватель Dr. Heater DR218 оснащен одной 1500-ваттной настройкой, датчиком температуры и термостатом для включения и выключения устройства и поддержания постоянной температуры. Обогревает до 150 квадратных метров. Этот простой обогреватель можно использовать только в режиме вентилятора в теплые дни, чтобы поддерживать циркуляцию воздуха вокруг нежных растений.
Он прочный и чрезвычайно портативный, поэтому вы можете перемещать его, чтобы направить лучистое тепло на растения, которые в нем больше всего нуждаются. Он автоматически отключается во избежание перегрева.
Купить сейчас
3 / 6
через продавца
Лучший большой электрический обогреватель для теплицы
Он должен быть подключен к 240-вольтовой сети, но потолочный обогреватель Comfort Zone обеспечивает 17 065 БТЕ тепловой мощности при потреблении 5 000 Вт электроэнергии.
Этот блок свисает с потолка, откуда мощный вентилятор распространяет тепло по большой площади. Регулируемый термостат предлагает настройки на 3000, 4000 и 5000 Вт, а регулируемые вентиляционные отверстия позволяют направлять тепло туда, где оно необходимо. Он автоматически отключается во избежание перегрева.
Купить сейчас
4 / 6
через продавца
Лучший пропановый обогреватель для теплиц
Нагреватель Mr. Heater F232000 Buddy предлагает два режима нагрева: 4000 и 9,000 БТЕ. При более высокой настройке он может обогреть площадь в 225 квадратных футов. Он работает с баллоном с пропаном на одну кварту или на пять галлонов, хотя для последнего требуется дополнительный шланг. Меньшая бутылка обеспечивает тепло на несколько часов, а большая — на несколько дней.
Этот обогреватель предназначен для использования в помещении и не требует вентиляции. Он автоматически отключается, если опрокидывается или обнаруживает низкий уровень кислорода.
Купить сейчас
5 / 6
через продавца
Лучший обогреватель для теплиц в условиях мягкого климата
Масляные обогреватели в основном предназначены для обогрева помещений. Но они могут обеспечить достаточное количество окружающего тепла, чтобы защитить растения от заморозков в теплице площадью 120 квадратных футов, когда температура опускается ниже 32 градусов.
Переносной обогреватель Pelonis имеет три режима мощности и использует электричество для обогрева маслонаполненного радиатора. Он отключается, когда масло достаточно нагревается, чтобы излучать тепло в окружающую среду, что позволяет экономить энергию. В отличие от многих масляных обогревателей, этот имеет встроенный вентилятор, который циркулирует теплый воздух по всему помещению.
Купить сейчас
6 / 6
через продавца
Лучший обогреватель для теплиц на природном газе
Если в вашу теплицу подведен природный газ, обогреватель Blugrass без вентиляции может использовать более дешевый источник энергии, чем электричество или пропан.
Этот обогреватель мощностью 10 000 БТЕ достаточен для обогрева 500 квадратных футов и может быть установлен на стене или полу. Он оснащен кнопочным пусковым устройством и встроенным термостатом, который включает и выключает нагреватель для поддержания постоянной температуры. Он автоматически отключается, когда содержание кислорода падает ниже безопасного уровня.
Купить сейчас
Первоначально опубликовано: 03 августа 2022 г.
Chris Deziel
Chris Deziel работает в сфере строительства более 30 лет. Он помог построить небольшой город в пустыне Орегона с нуля и помог основать две компании по ландшафтному дизайну. Работал плотником, сантехником, мебельщиком. Дезиэль пишет статьи о «сделай сам» с 2010 года и работал онлайн-консультантом, в последнее время — в службе Pro Referral компании Home Depot. Его работы были опубликованы на Landlordology, Apartments.com и Hunker. Дезиэль также публикует научные материалы и является заядлым музыкантом.
Обогреватели своими руками — 11 самодельных систем отопления, которые действительно работают!
Cielo
Обновлено 24 июня 2022 г.
16 мин. чтения
В связи с резким падением температуры вы, должно быть, думаете о способах не только сохранить тепло в доме, но и сэкономить несколько долларов на счетах за отопление. Помимо экономии энергии, существует также угроза отключения электроэнергии зимой, когда альтернативные источники тепла становятся абсолютной необходимостью. Иногда вы также попадаете в аварийную ситуацию с отоплением, когда ваша система отопления внезапно перестает работать, и вам приходится переключаться на другие варианты. В любом случае обогреватели, сделанные своими руками, действительно пригодятся
Самодельный обогреватель не обогреет весь дом, но поможет с точечным отоплением, что полезно, когда у вас нет других способов согреться. Кроме того, их легко создать – большинство из них можно собрать из материалов, которые уже есть под рукой. Безопасность самодельных обогревателей является проблемой, но вы можете использовать их без какого-либо риска, соблюдая дополнительные меры предосторожности.
Чтобы вы были готовы к самым холодным месяцам, мы составили список из 11 идей обогревателей, которые сделают ваш дом теплым и уютным, но сначала давайте рассмотрим несколько аспектов безопасности.
DIY Идеи домашнего обогревателя
Ключевые точки безопасности, чтобы запомнить
1. DIY SPACE Averater от TerraCotta Pots
2. Керодовой нагреватель DIY
3. Обогреватель
4. СОДА БАНА
5. ТАБЛИЦА. Верхняя яма для костра
6. Ракетная печь
7. Солнечный нагреватель для банок
8. Электрический нагреватель «сделай сам»
9. Обогреватель для террасы «сделай сам»
0147
Ключевые моменты безопасности, которые следует помнить
Вот несколько основных моментов, которые необходимо принять во внимание перед тем, как приступить к созданию обогревателя:
Самодельный обогреватель следует держать вдали от стен, занавесок, кроватей и любых других легковоспламеняющихся материалов.
Нагреватели должны находиться в месте, где их нельзя опрокинуть. Например, ставить их на пол — не лучшая идея, так как дети, домашние животные или даже взрослые могут случайно опрокинуть их, создав опасность возгорания.
Самодельные обогреватели всегда следует использовать в хорошо проветриваемом помещении.
Вам также следует создать хороший изолирующий слой между основанием обогревателя и поверхностью, на которой он стоит, особенно деревянной. Например, вы можете использовать кирпич, плитку или слой камней под обогревателем. Вы даже можете создать двойной слой этих материалов, чтобы обеспечить лучшую изоляцию.
Установите датчики дыма и угарного газа и убедитесь, что они работают правильно.
Держите самодельные обогреватели в недоступном для детей и домашних животных месте.
Не используйте самодельные обогреватели в детской комнате.
Не спите с включенными обогревателями, так как это может привести к пожару.
Теперь давайте перейдем к некоторым простым идеям самодельного обогревателя:
1. Самодельный обогреватель из терракотовых горшков
Этот самодельный обогреватель идеально подходит для небольших спален или ванных комнат. Вы можете поставить его на стол или повесить на цепочку; это полностью зависит от вас! Однако, подвешивая его в воздухе, обогреватель не соприкасается с мебелью, а риск возгорания снижается. Вы даже можете украсить его краской, чтобы она соответствовала интерьеру вашей комнаты.
Через 20-30 минут вы почувствуете тепло, исходящее от этого свечного обогревателя, сделанного своими руками. Если в вашем районе когда-нибудь отключат электричество, вы можете попробовать эту технику, чтобы согреться.
Вещи, которые вам понадобятся
5-10 чайных свечей
6-дюймовый терракотовый горшок с основанием
1 5-дюймовый горшок
Стальная цепь
14 полудюймовых гаек 90 шайб 000506 14
1 полудюймовый стержень с резьбой
Как сделать обогреватель своими руками

Возьмите стержень и наденьте на него две гайки. Если закрутить две гайки в противоположных направлениях, они плотно сцепятся друг с другом.
Затем поместите последнее звено цепи на конец стержня. Затем поместите еще одно звено в стержень, чтобы создать петлю. Наконец, добавьте еще одну гайку, чтобы закрепить цепь. (Вам нужно надеть цепь только в том случае, если вы планируете подвесить обогреватель).
Теперь вам нужно собрать горшок. Сначала возьмите шайбу, наденьте ее на стержень, а затем воткните в отверстие.
Закрепите стержень шайбой и гайкой рядом с отверстием.
Наденьте еще одну шайбу на металлический стержень, а затем небольшой горшок.
Затем еще одна шайба и еще две гайки. Повторите еще шесть раз. Вы хотите, чтобы все эти орехи захватили как можно больше тепла. Металл будет накапливать тепло от свечи и излучать его на горшки.
После этого процесса просверлите отверстие в основании горшка, так как в нем обычно нет отверстий.
Наденьте основание на стержень и закрепите конец шайбами и гайками.
Повесьте композицию или поставьте ее на столешницу.
Поместите свечи на основание и зажгите их.
Закройте дверь своей комнаты и проверьте через 15-20 минут. Вы почувствуете тепло, исходящее от нагревателя свечи своими руками.
2. Нагреватель из керамики своими руками
Используйте декоративные керамические детали или посуду для изготовления этого простого нагревателя. Теплый воздух будет собираться под керамической чашей, а вентилятор поможет вытолкнуть его в жилую зону.
Вещи, которые вам потребуют
Small Fan
Ceramic Pot
Tray
Маленькие свечи
4 Кирпичи
Как сделать нагреватель. .
Поместите два кирпича по обе стороны от лотка и два за лотком.
Возьмите керамическую миску и поставьте ее вверх дном на поднос. Он должен покрывать все свечи.
Поместите небольшой вентилятор на кирпичи позади подноса.
Включите вентилятор, установка завершена!
3. Спиртовой нагреватель
Изучение того, как сделать спиртовой нагреватель своими руками, может спасти жизнь во время отключения электроэнергии зимой. Он может обеспечить вас теплом для приготовления пищи, одновременно согревая вас. Вам нужны только обычные домашние принадлежности, что делает его недорогим вариантом для обогрева вашего дома.
Туалетная бумага в этой технике работает как фитиль, а спирт служит топливом. Вам придется постоянно следить за ним из-за горящего огня. Пока с ним обращаются осторожно, он безопасен в эксплуатации.
Вещи, которые вам понадобятся
, натирая спирт или 70% изопропилового спирта
металлические банки
рулоны туалетной бумаги
Сборка нагревателя на спиртовой нагревании

Поставьте рулон туалетной бумаги в метал. спирта сверху, пока салфетка полностью не промокнет.
Зажгите огонь на алкоголе, и все!
4.
Горелка для банок с газировкой
Эта легкая портативная горелка для банок может стать спасением в вашем наборе для выживания, особенно во время отключения электроэнергии.
Вещи, которые вам потребуют
Пустые банки содовой
Стоимость втирания
Постоянный маркер
Pushpins
Hammer
Как создать

. Возьмите банку и поместите его вниз. Затем используйте гвоздь и вбейте его в центр банки.
Используйте канцелярские кнопки и сделайте 4 отверстия вокруг отверстия для гвоздя. Вы можете использовать молоток, чтобы забить штифты в банке.
Сделайте 16 отверстий вокруг ребра внизу, используя те же канцелярские кнопки.
Теперь положите банку горизонтально на плоскую поверхность и прочертите ровную линию перманентным маркером по окружности.
Сделайте надрез вдоль этой линии с помощью бритвенного ножа. Теперь у вас есть две части. Тот, в котором ранее были просверлены отверстия, будет сверху, а другой будет нижней частью.
Сверните изоляцию для труб и закрепите ее внутри нижней части банки.
Наденьте просверленную часть банки на заполненную изоляцией основу и соедините ее.
Налейте медицинский спирт в банку, чтобы заполнить ее. Подожгите топливо над нагревателем.
Когда все отверстия загорятся, поместите монету, чтобы закрыть центральное отверстие в банке.
Тада! Ваш нагреватель банки из-под газировки готов согреть ваш дом.
5. Настольная яма для костра
Хотите, чтобы на вашем столе стоял персональный обогреватель во время работы или чтения? Попробуйте настольную яму для костра.
Он не только согреет ваше личное пространство, но и создаст в комнате атмосферу камина. Более того, с тепловым топливом Sterno s’mores вы даже можете поджарить зефир!
Для этого самодельного обогревателя используйте огнеупорные камни и держите их сухими. Когда камни поглощают воду, а затем нагреваются, вода расширяется, оказывая давление на камни. В результате камни могут расколоться, а в сочетании с пожаром это может привести к взрыву.
Необходимые материалы
1 контейнер из огнеупорной керамики или бетонная чаша, сделанная своими руками
Огнестойкие камни
Бидон для подогрева топлива Sterno s’mores
Сборка настольной ямы для костра

Возьмите свой огнеупорный контейнер и положите внутрь камни.
Старайтесь не укладывать камни слишком плотно. Причина в том, что вокруг топлива необходим поток воздуха, позволяющий горячему воздуху выходить за пределы контейнера.
Затем добавьте канистру с топливом.
Затем выложите вокруг банки больше камней.
Вот оно! Давай, зажги и наслаждайся своим настольным камином!
6. Ракетная плита
Если вам нужен простой нагреватель, вы можете сделать ракетную печь из небольшой банки из-под кофе. Однако, если вы также хотите использовать его для приготовления пищи, вам понадобится что-то большее, например баллон с пропаном.
Ракетные печи весьма эффективны для обогрева и даже приготовления пищи, и их можно заправлять практически любым легковоспламеняющимся материалом, например, листьями, ветками или даже газетами.
Вещи, которые вам понадобятся
3 банки разного размера; большой, средний и маленький
Пила для резки металла
Листья или ветки для костра
Спички
Песок и гравий
Перманентный маркер
Отвертка
Ракетная печь
<noscript><img loading='lazy' src='/800/600/http/xn--80adi2akkefe.xn--p1ai/wp-content/uploads/a23c314fa5de6856adbcf6f9bd0e1444.jpg' /></noscript> youtube.com/embed/gQyU4lokVe4?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Поместите маленькую банку снаружи от большой банки (которая является вашей основной) внизу и обведите контур маркером. Затем вырежьте отверстие ножовкой по металлу.
После выреза вы заметите острые края. Согните края отверстия с помощью отвертки, чтобы придать ему гладкий вид.
Возьмите маленькую банку, вырежьте дно и вставьте ее в отверстие.
Возьмите еще одну банку среднего размера и вырежьте арку спереди.
После этого поместите его вертикально внутрь основной банки так, чтобы арка находилась перед маленькой банкой, которую вы установили внутри.
Наполните большую банку гравием и песком. Они действуют как изолятор.
Затем просуньте ветки или бумагу в созданное ранее отверстие и зажгите огонь. Вы почувствуете поднимающийся вверх жар и дым, идущий сверху.
7. Солнечный нагреватель банок
Если вы хотите использовать природную энергию для обогрева помещения и у вас есть много алюминиевых банок, этот метод определенно для вас.
Этот солнечный обогреватель всасывает холодный воздух из вашего дома через трубу, установленную внизу. Когда солнце падает прямо на темные алюминиевые банки, они довольно быстро нагреваются, согревая холодный воздух. Затем горячий воздух возвращается через трубку в верхней части рамы.
Вещи, которые вам понадобятся
240-300 алюминиевых банок
Лист фанеры 4 фута x 8 футов
4 фута x 8 футов Оргстекло Дерево
Пластиковый тюбик
Черный спрей для краски
рама
Воздуходувка
Высокотемпературный силикон
Как сделать солнечный нагреватель

Соберите деревянную раму размером 4 фута x 8 футов x 3,5 дюйма.
Возьмите фанеру и прибейте ее к задней части рамы.
Просверлите два отверстия, одно вверху и одно внизу рамы.
Просверлите отверстия на верхней и нижней сторонах всех алюминиевых банок. Просверлите только верхнее отверстие для банок, которые будут размещены в нижних рядах (около 16).
Сделайте 16 колонн, поставив банки друг на друга.
Загерметизируйте место соединения силиконовым герметиком.
Дайте силикону высохнуть, а затем распылите черную краску.
Поместите колонну из консервных банок, которую вы только что создали, в деревянную раму и покройте конструкцию плексигласом.
Вырежьте два отверстия в комнате, где вы хотите разместить этот обогреватель; один возле верхней части стены и один возле пола.
Соедините отверстия деревянного каркаса с отверстиями в комнате с помощью пластиковых труб.
Установите воздуходувку на верхнюю или нижнюю трубу.
Вуаля! Ваш солнечный обогреватель своими руками готов.
8. Электрический обогреватель своими руками
Электрический обогреватель, сделанный своими руками, является более безопасным вариантом, поскольку в нем не используется открытый огонь, как в других самодельных обогревателях. В результате это идеальный вариант для использования в таких местах, как гараж или сарай. С другой стороны, его подготовка состоит из нескольких шагов, требующих покупки множества предметов.
Нагрев катушки занимает до 10 минут. Вентилятор забирает холодный воздух из вашей комнаты и пропускает его через змеевик, нагревая его и распространяя вокруг.
Вещи, которые вам потребуют
Гипл Парижа
Металлическая банка
Нихромовая проволока
Syzre
TIN -размаг
Как сделать это
. Возьмите нихромускую проволоку и намекайте вокруг него.
После того, как вы сделали спираль, удалите шприц.
Возьмите немного гипса, смешайте его с водой и наполните им шприц.
Дайте ему высохнуть и сформировать твердую форму.
После того, как гипс затвердеет, разрежьте шприц с помощью сварочного аппарата, чтобы извлечь затвердевший гипс.
Затем поместите гипс в спираль, сделанную ранее, а затем с помощью тонкого стального стержня вставьте его внутрь твердого гипса.
Теперь соедините оба конца катушки электрическим проводом. Обмотайте установку скотчем.
Возьмите металлическую банку и просверлите два отверстия по бокам. Закрепите катушку внутри отверстий.
Просверлите еще несколько отверстий в банке, чтобы освободить место для выключателя и электрического шнура.
Поместите выключатель в отверстие и подключите его электрическими шнурами, соединенными с катушкой.
Вырежьте отверстие в центре крышки банки, чтобы освободить место для вентилятора. Закрепите вентилятор внутри винтами.
Возьмите металлическую решетку и установите ее ближе к змеевику.
В завершение подключите шнур питания вентилятора к выключателю и выведите шнур электропитания через отверстие.
Подключите шнур питания, чтобы запустить нагреватель.
9. Обогреватель для террасы своими руками
Обогреватель для террасы, сделанный своими руками, — это отличный способ приятно проводить время на свежем воздухе, не замерзая в холодные месяцы. При создании этого обогревателя следует позаботиться о том, чтобы тщательно вымыть и высушить цилиндры. Кроме того, для создания этого нагревателя требуются некоторые навыки сварки, так что имейте это в виду.
Вещи, которые вам понадобятся
2 газовых баллона
Стальная трубка
Стальная ручка
петли
гайки и болты
Электрическая резка пило их значения и тщательно вымойте их.
Оставьте цилиндры сохнуть на воздухе на день или два.
Разрежьте оба цилиндра пополам с помощью отрезной пилы, оставив их верхнюю часть для дальнейшего использования.
Используйте деревянные палочки, чтобы разжечь огонь и сжечь краску с цилиндров.
Затем соедините верхние части обоих цилиндров с помощью прихваточной сварки. Затем вы должны присоединиться к области клапана.
На верхнем цилиндре отметьте место для выреза двери. Прежде чем вырезать эту часть, просверлите небольшие отверстия с левой стороны для установки петли. С другой стороны просверлите отверстие для дверной ручки.
После установки шарнира и ручки прорежьте отверстие в верхней части первого цилиндра для стального стержня. Стержень будет выступать в роли дымохода.
Вставьте стержень в цилиндр и приварите его по всему периметру.
После этого просверлите несколько отверстий для забора воздуха вокруг нижней части верхнего цилиндра. Это делается для того, чтобы огонь имел достаточное количество кислорода при розжиге.
Последний шаг включает в себя покраску всей установки черной краской. Это связано с тем, что черный цвет дольше сохраняет тепло.
Откройте дверь, поместите внутрь деревянные блоки и зажгите огонь. Вот и все! Ваш обогреватель для террасы своими руками готов к использованию!
10. Мини-обогреватель «сделай сам» мощностью 100 Вт
Если вы ищете обогреватель для рук и ног, этот мини-обогреватель станет отличным вариантом. Вы даже можете использовать его, чтобы разогреть продукты.
Вещи, которые вам потребуют
2 Проводы сопротивления 3-3,5 Ом, 1 небольшой и 1 средний размер
Черная глина
Желова или банка
Изолятор. до 15В, 10А
Как создать

Возьмите небольшую жестяную коробку или банку и просверлите отверстия для изолятора.
Установите изоляторы и закрепите их винтами.
Затем возьмите черную глину и хорошенько смочите ее водой.
Поместите кусок картона перед изолятором в банке, а затем добавьте черную глину.
Заполните форму влажной глиной, оставив часть изолятора.
Поместите обе катушки на влажную глину и обведите.
Снимите катушки и оставьте глину сохнуть на 24 часа.
После того, как глина высохнет, добавьте обе катушки сверху и соедините их с изолятором.
Возьмите источник питания и соедините их с изолятором.
Катушки начнут нагреваться, и вуаля, все просто!
11. Солнечный коллектор горячего воздуха
Солнечные коллекторы горячего воздуха можно использовать где угодно; теплица, садовый сарай или даже гараж для бюджетного отопления. Это экологически чистый продукт, который использует солнечные лучи для доставки горячего воздуха в ваш дом. Солнечное излучение достигает солнечной панели и нагревает коллектор. Воздух, проходящий через коллектор, поглощает тепло, которое затем доставляется в ваш дом с помощью небольшого вентилятора.
Разместите коллектор на южной или западной стороне, так как на эти стороны попадает больше всего солнечного света. Рекомендуется устанавливать коллектор горячего воздуха на вертикальную поверхность, чтобы получить наилучший угол между панелью и солнцем.
Требуемые материалы
Light Perforce
Caulk
Отвертка
Black Paint
METAL SGISSOR0003
Возьмите светильник и удалите все лампочки и провода.
Заделайте маленькие отверстия герметиком, а большие отверстия заклейте алюминиевой лентой.
Дайте герметику высохнуть в течение ночи, а затем покрасьте все приспособление в черный цвет.
С помощью отвертки проделайте отверстия сверху и снизу на задней стороне приспособления.
Используйте ножницы по металлу, чтобы вырезать отверстия.
Установите небольшой вентилятор в верхнее отверстие и закрепите его винтами для гипсокартона.
После этого поместите оргстекло на приспособление. Нанесите герметик на края, чтобы стекло приклеилось.
Затем возьмите солнечную панель, нанесите герметик на заднюю часть и поместите ее в верхний левый угол.
Дайте ему высохнуть в течение ночи перед использованием.
После того, как ваш солнечный коллектор готов, пришло время соединить его с окном, выходящим на юг.
Просверлите отверстия в верхней и нижней части оконной рамы, чтобы они совпали с двумя отверстиями, просверленными в приспособлении. Небольшой вентилятор в пластине поглотителя должен быть внутри вашего окна.
Сделайте столько коллекторных пластин, сколько хотите, и разместите их вокруг южной стороны для выработки тепла.
Когда температура начинает падать, изготовление самодельного обогревателя является одним из лучших способов сократить расходы на электроэнергию и сохранить тепло в доме.

РубрикаРазное
