Печь своими руками на жидком топливе – Печь на отработке своими руками из баллона и трубы: чертежи капельницы с наддувом

устройство и принцип работы, как сделать своими руками, достоинства и недостатки

Зима в средних широтах, дело суровое и холодное. А являясь существом теплолюбивым, человек старается обогреть любое, мало-мальски обжитое помещение. Средств для подобного действа сегодня хоть отбавляй. Но, среди всего многообразия отопительных приборов, большинство из которых справляются со своей функцией на ура, хочется выделить чудо печь на солярке, керосине или масле, выгодно отличающуюся от других аналогов.

Печи на солярке завоевали свою популярность, благодаря своей компактности и мобильности

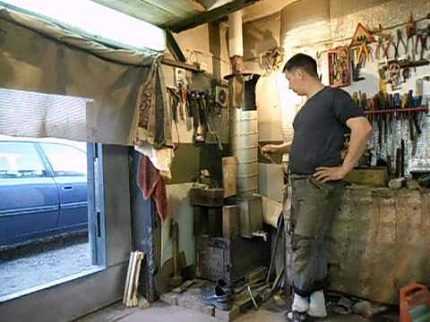

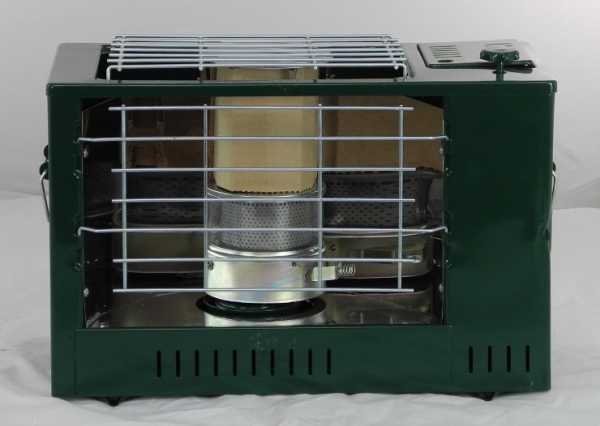

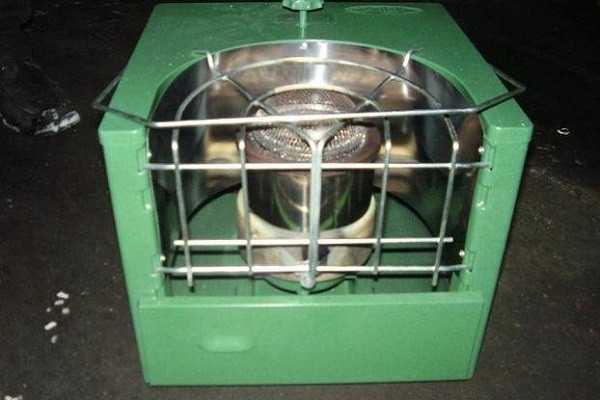

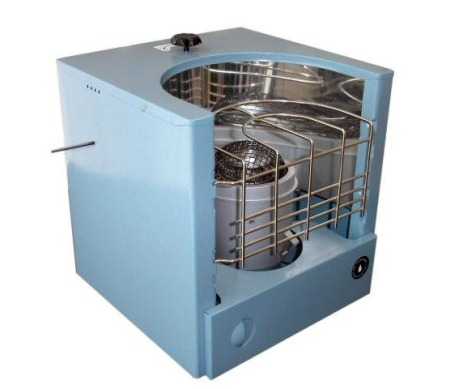

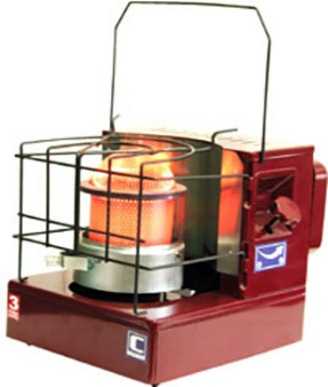

Компактная печка на жидком топливе

Как заводские, так и самодельные модели печек на солярке, керосине или масле выделяются своей компактностью и мобильностью. При этом они сохраняют отличные показатели по теплоотдаче. Хотя подобные агрегаты имеют незначительные размеры, они превосходно справляются со своей задачей в пределах технических характеристик.

Печкой можно отапливать дачные домики, теплицы, гаражи, сараи и другие небольшие площади. Более того, благодаря компактности агрегатов, их часто берут с собой в походы или на рыбалку.

Расход топлива даже в зависимости от модели, вида горючего и от характеристик по мощности невысокий. К примеру, пользующиеся популярностью печи средней мощности на 2,5 кВт за один час работы потребляют не более 200 мл дизтоплива. При использовании масла или керосина существенной разницы по расходу чувствоваться не будет.

Обычный керогаз имеет много общего с устройством современных чудо печек на солярке. Они используют тот же принцип работы. Благодаря простому и понятному устройству агрегата, его можно сделать своими руками.

Устройство печки довольно-таки простое, если немного постараться, можно смастерить такую компактную печку самостоятельно

Устройство и принцип действия

Если устройство заводской модели способно заинтересовать далеко не каждого, то самодельные варианты вызывают особый интерес.

В любом случае, знать устройство и принцип работы печи на дизельном топливе будет полезно.

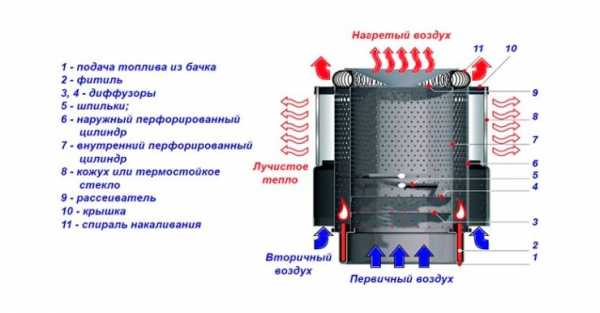

Конструкция состоит из:

• топливного съёмного бака;
• основного рабочего блока с фитилем;
• регулирующего винта;
• отражателя;
• горелки;
• в зависимости от конструкции, может присутствовать решётка для приготовления пищи или разогрева воды, которая при необходимости снимается.

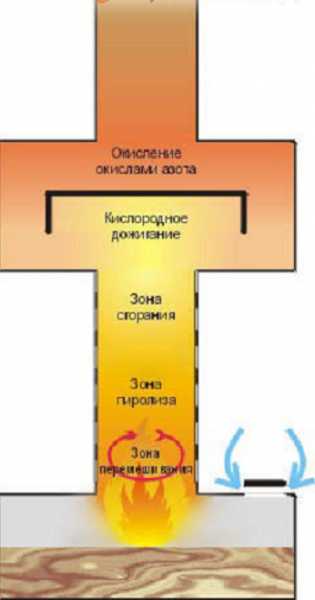

Общий принцип работы простой. Из бака самотёком поступает горючая жидкость в чашу с фитилём. Когда бак впервые заполняется, необходимо подождать 10-15 минут, пока фитиль хорошо пропитается, после чего начинают розжиг.

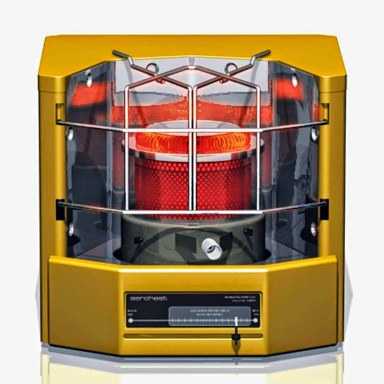

Печь на солярке имеет очень простой принцип работы

В свою очередь, отражатель хорошо и равномерно рассеивает полученное от пламени тепло. Сам он покрыт порошковой краской, чтобы под действием температуры сохранять свои первоначальные свойства. Интенсивность пламени, а следовательно, и излучаемое тепло, регулируются с помощью специального винта. Он же помогает и выключить печь полностью.

Вся конструкция выполняется из огнеупорной стали, что позволяет повысить срок службы агрегата. Фитиль относится к расходным материалам, поэтому предпочтительно иметь про запас несколько экземпляров, чтобы не оказаться без тепла в самый неподходящий момент.

Процесс розжига

Принцип работы печи на солярке своими руками понятен, но при разжигании подобного устройства впервые, нужно знать порядок действий и некоторые нюансы.

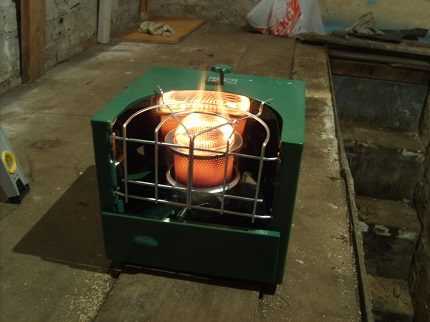

Печку на солярке удобно брать с собой в поход или на пикник

Сначала ставится фитиль. Для этого нужно снять решётку и намотать его на цилиндрическое основание в блоке. После чего всё собрать на место и установить решётку.

Бак наполняют горючим и открывают вентиль, чтобы фитиль быстрее пропитался. После чего его можно прикрыть и зажечь. Регулируют пламя специально предназначенным для этих целей винтом. Чтобы печь на дизельном топливе вошла в рабочий режим, нужно немного подождать и дать ей прогреться. После этого необходимо отрегулировать необходимый уровень пламени и интенсивность теплоотдачи.

Погасить печь можно, перекрыв регулирующий вентиль. Знатоки рекомендуют разжигать и тушить обогреватель на улице, это избавит от неприятного запаха в помещении. А также в качестве топлива рекомендуется использовать керосин, который в процессе горения исключает образование неприятного запаха и ощутимо увеличивает КПД печи.

В этом видео подробнее о чудо-печке Солярогаз:

Преимущества и недостатки

Несмотря на очевидные плюсы, у печей на солярке есть и недостатки, которые стоит учитывать при выборе подобных приборов в качестве обогревателя.

К основным достоинствам обогревателей на жидком топливе можно отнести:

• автономность, то есть такой агрегат не требует подключения к источнику питания;
• равномерность прогревания помещения;
• контроль за процессом горения;
• невысокую стоимость и заводских, и самодельных моделей;
• возможность приготовления или разогрева пищи;
• низкое выделение сажи и дыма, а в некоторых моделях и вовсе их отсутствие;
• могут работать без участия человека;
• экономичность;
• мобильность за счёт небольшого веса и габаритов;
• высокую пожаробезопасность.

Недостатки у печи такие:

• не приемлет неочищенного или замёрзшего (слишком холодного) масла;
• нельзя применять в помещениях без вентиляции;
• низкая инертность;
• возникновение неприятных запахов.

Минусы, к сожалению, не только присутствуют, но и в определённых ситуациях крайне важны и нежелательны. Если с использованием масла можно смириться, то появление в помещении неприятного запаха обязательно насторожит, особенно при отсутствии вентиляции.

Когда обогреваемое помещение хорошо вентилируется, есть доступ воздуха или качественный отвод продуктов горения, то отрицательные стороны работы аппарата становятся не столь значимыми

Безопасность использования

Качественно сделанная самодельная печь на солярке для гаража относительно безопасна. Однако иногда что-то может пойти не так, поэтому обращение с огнем подразумевает соблюдение некоторых правил и норм.

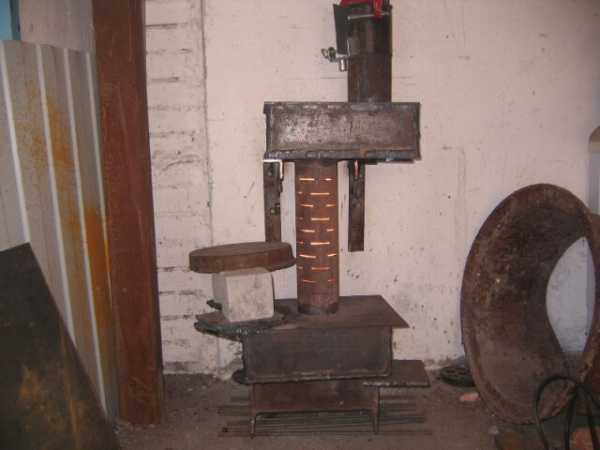

Такая чудо-печь пригодится в гараже или сарае

Чтобы исключить неприятные последствия, всегда нужно помнить:

• обогреватели (любой конструкции) нельзя устанавливать вблизи легковоспламеняющихся предметов и материалов;
• нельзя ставить на аппарат предметы весом выше 5 кг;
• место, где будет располагаться прибор в процессе работы, должно быть обеспечено огнеупорным покрытием, можно подложить лист из негорючего материала;
• в помещениях, где отсутствует вентиляция, печь использовать не рекомендуется;
• в качестве топлива необходимо использовать лишь предписанные жидкости: солярку, керосин, масло или другие разрешённые для конкретной модели;
• следует постоянно следить за герметичностью частей;
• во время работы нужно следить, вода не попадала в горючее.

При соблюдении правил техники безопасности любая модель обогревателя будет удобным, комфортным и безопасным средством отопления.

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.

Печь на жидком топливе сделанная своими руками, не будет особо отличатся качеством от купленной в магазине

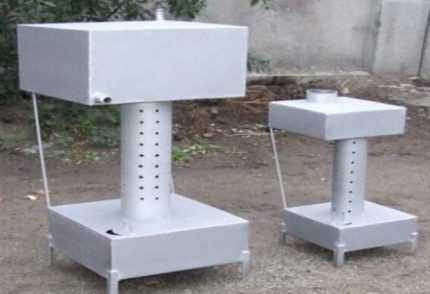

Из двух бачков

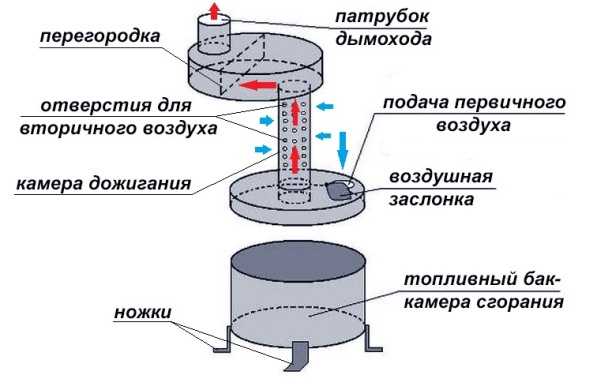

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

Подробнее о печке из баллона:

Модель капельница

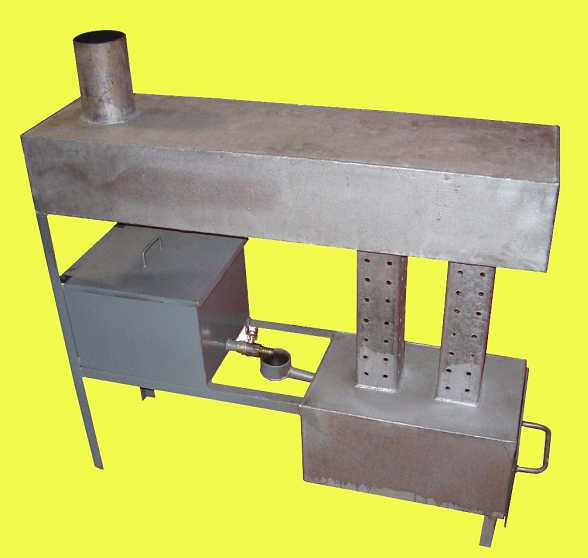

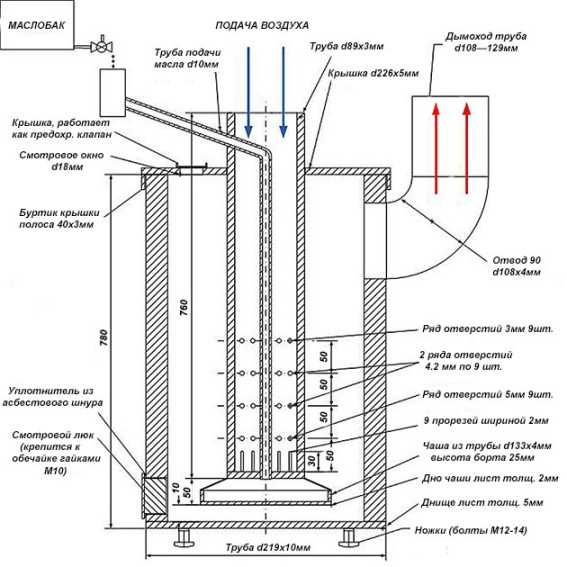

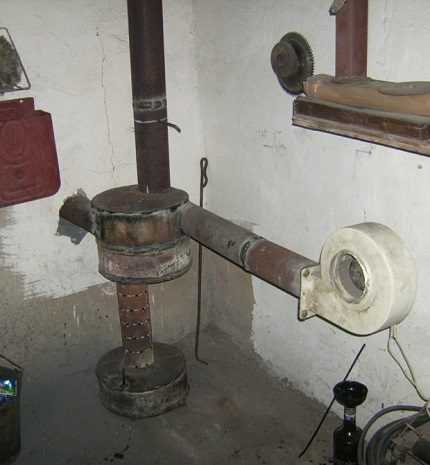

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

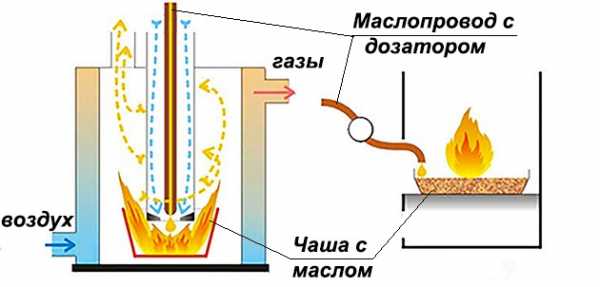

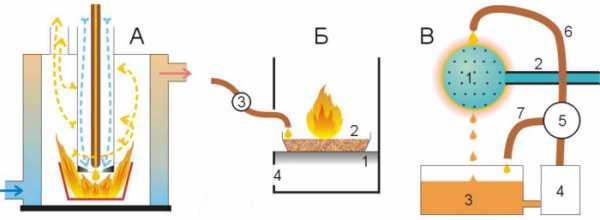

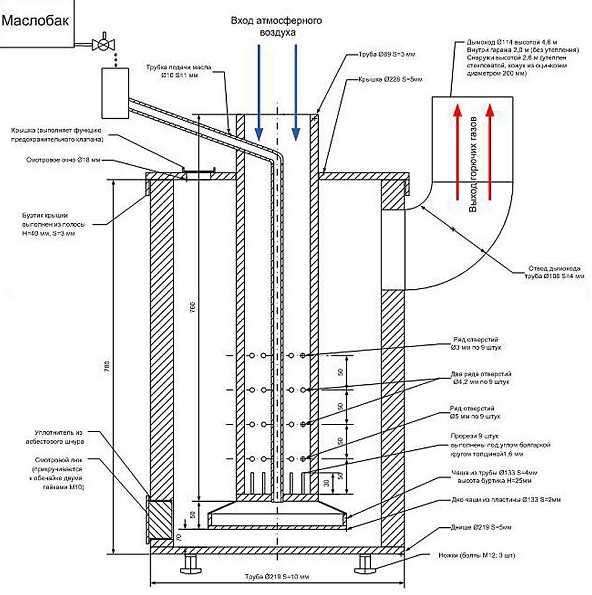

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.

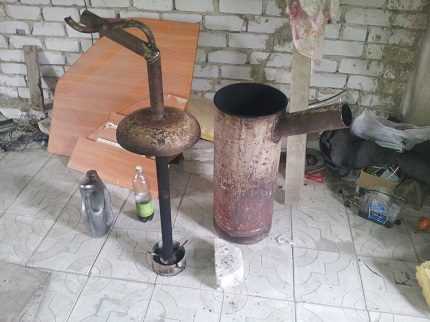

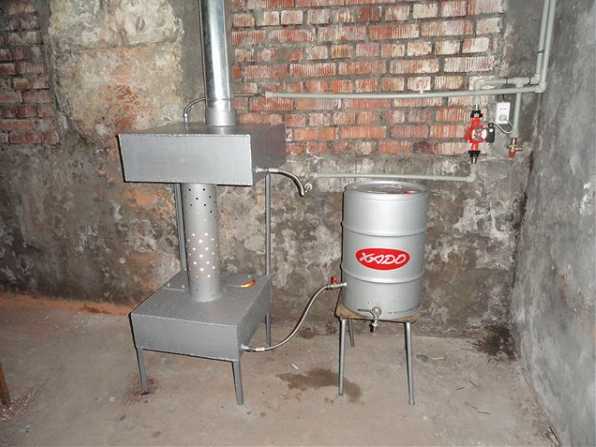

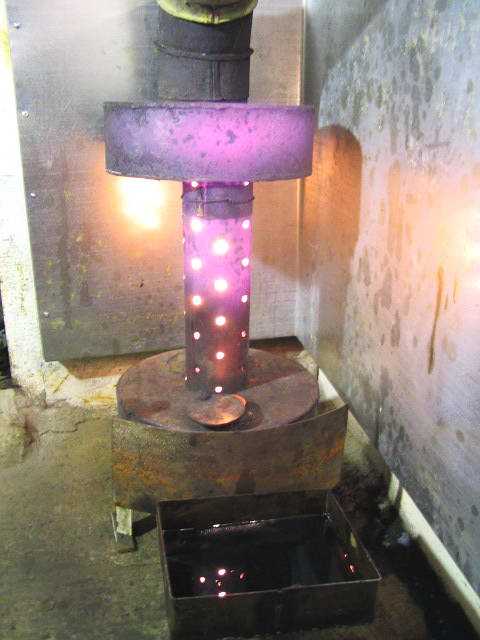

Такая печь может работать не только на солярке, но и на отработке

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Общие рекомендации

Собирая обогревающий агрегат самостоятельно, следует помнить, что жидкотопливные печи относятся к классу опасных, особенно печка на бензине. Необходимо повышенное внимание и соблюдение элементарной техники безопасности.

Помимо риска пожара, велика вероятность отравления угарным газом. Поэтому в помещениях, где плохое проветривание, и циркуляция воздуха сильно ограничена, предпочтительнее использовать другие, более безопасные варианты обогрева.

Нелишним будет установить отдельную трубу для вывода газов, которая будет выходить за пределы помещения. Как минимум подобное действие может значительно снизить неприятный запах и увеличить отвод продуктов горения.

В любом случае, если нет возможности использовать более безопасные варианты отопления и обогреваться газом или электричеством, то солярочный автономный отопитель будет идеальным вариантом при соблюдении несложных правил.

В этом видео о буржуйке на дизельном топливе:

‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[8] = []; blockSettingArray[8][«minSymbols»] = 0; blockSettingArray[8][«minHeaders»] = 0; blockSettingArray[8][«text»] = ‘

‘; blockSettingArray[8][«setting_type»] = 1; blockSettingArray[8][«element»] = «h3»; blockSettingArray[8][«elementPosition»] = 1; blockSettingArray[8][«elementPlace»] = 4; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘

‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;

kaminguru.com

Чудо-печь для гаража на солярке своими руками: как соорудить самому

Необходимость отопления в гараже редко вызывает споры: автомобилисты прекрасно понимают, насколько важно заботиться о состоянии машины, да и сами не хотят мерзнуть во время осмотров и ремонта техники.

Главный вопрос, который требуется решить – подбор подходящего типа обогрева. Хорошим вариантом является чудо-печь на солярке – агрегат прост в сборке и экономичен в эксплуатации. А это немаловажные критерии организации отопления гаража.

Прежде чем решиться на сборку печки, необходимо разобраться в ее устройстве и принципе работы, согласны? В статье мы подробно изложили обозначенные моменты, а также привели несколько вариантов сборки самодельного агрегата. Пошаговые инструкции помогут соорудить печку и организовать эффективный обогрев гаража.

Содержание статьи:

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу . Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

• Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
• Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
• Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
• Доступность источника энергии. При принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
• Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
• Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений

Фото из

Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоны

Владельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало места

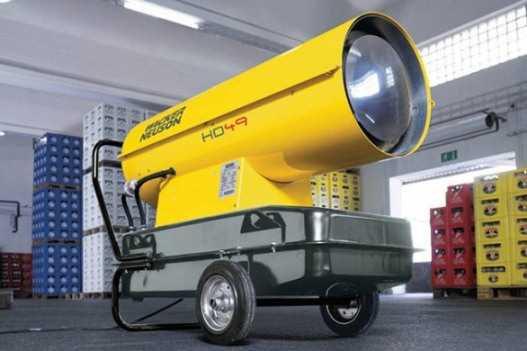

Для обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибора

Модели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделями

Отопление инфракрасным обогревателем

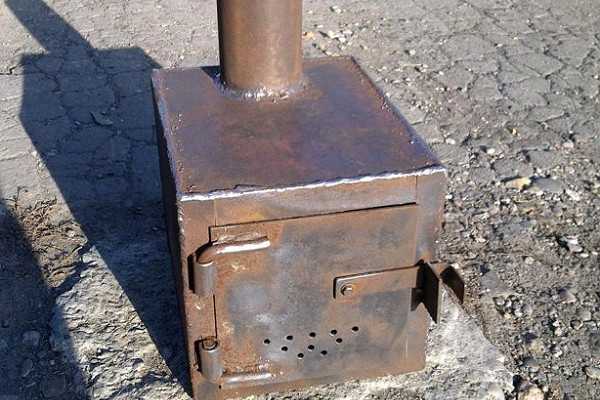

Самодельная буржуйка на твердом топливе

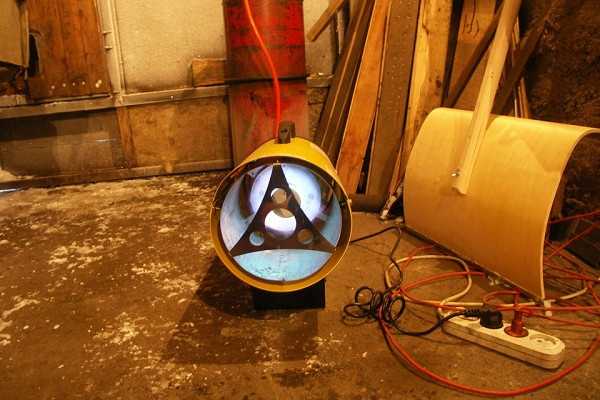

Газовая теплопушка в гараже

Чудо-печка на солярке

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

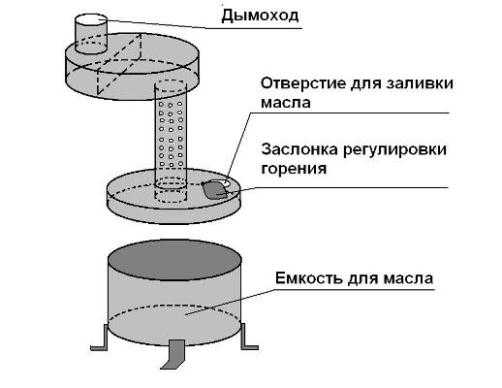

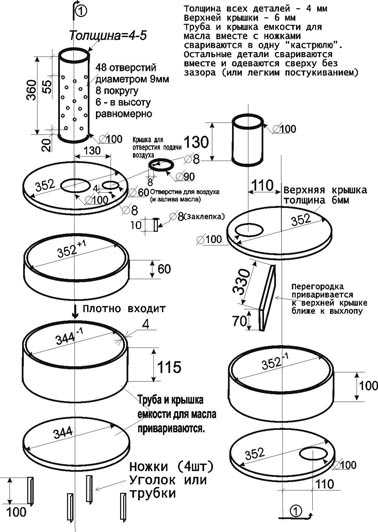

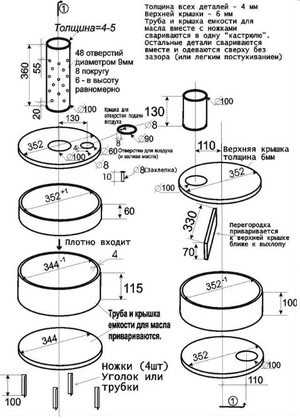

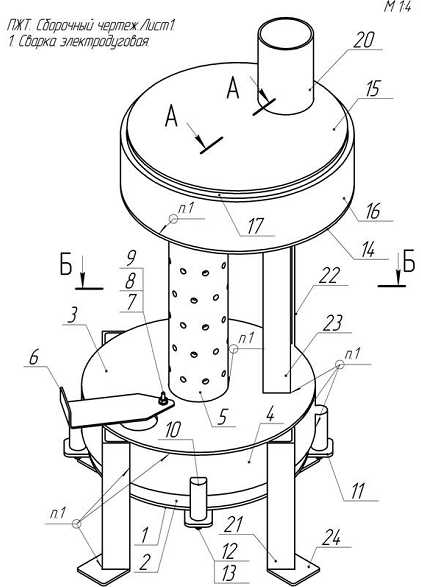

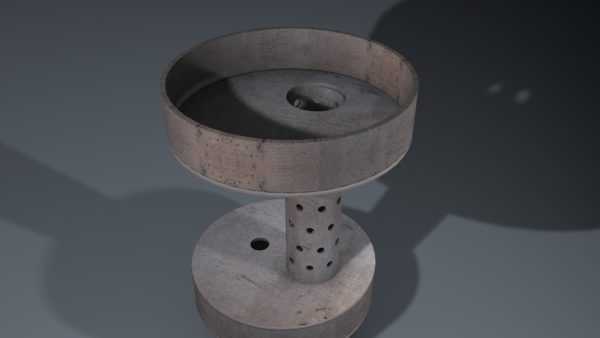

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

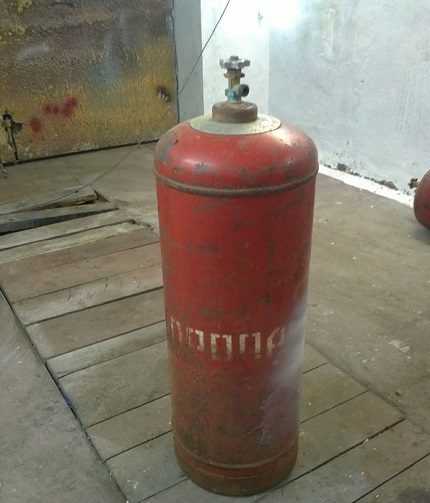

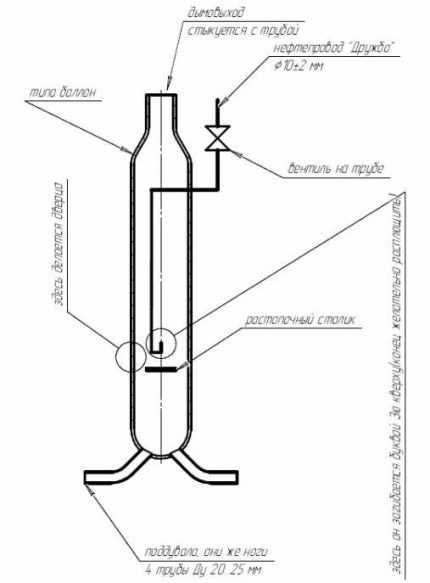

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Сборка самодельной конструкции

При желании можно найти подходящую модель в магазине или купить по интернету, но если есть несколько часов времени, желание сэкономить и получить полезную вещь из старых ненужных деталей, то стоит сделать печку своими руками. Рассмотрим популярные конструкции.

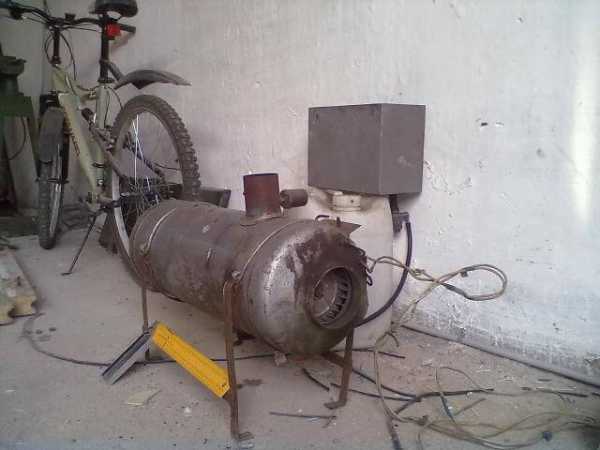

Вариант 1: печка из старого газового баллона

Если есть 50-литровый б/у газовый баллон, то половина конструкции уже готова. Главное, чтобы толщина его стенок не превышала 1.5 мм. Теперь нужно найти . Подойдет отрезок диаметром от 10 см. Его длина должна быть не меньше 4 м. Желаемая толщина стенок металла – 2 мм.

Топливный резервуар можно изготовить из бака. Оптимальный объем – не более 15 л и не менее 8. Остальные детали можно докупить в магазине. Потребуются стальные уголки 20 см (будущие ножки) и медная горелка. Из инструментов – болгарка, дрель, сварочный аппарат, а также рулетка и уровень.

На толщину стенок баллона стоит обратить особое внимание. В качестве топлива в чудо-печке используются пары солярки. Чтобы их получить, нужно довести жидкость до кипения. Это очень трудно, если толщина стенок конструкции превышает 1.5 мм

Газовый баллон освобождают от конденсата и выполаскивают от одоранта. Теперь нужно срезать верхнюю часть с вентилем. Чтобы было удобнее, можно залить емкость водой и закопать ее землю. После разреза появится вода. Следует дождаться, пока она полностью стечет, а потом закончить работу.

Нижнюю часть баллона используют в качестве камеры (к ней приваривают устойчивые ножки из стальных уголков), а верхняя будет служить крышкой конструкции. Для регулировки подачи топлива монтируют специальный вентиль.

Баллон можно расположить вертикально или горизонтально. В первом случае можно приспособить металлические ножки конструкции в качестве воздуховодов (+)

После сборки и установки печки потребуется смонтировать дымоход. Он должен быть строго вертикальным. Этот момент нужно учесть при выборе места для установки печки: ее следует размещать только там, где можно смонтировать дымоходную трубу без изгибов и наклонов.

Розжиг такой печки требует особого внимания. Баллон заполняют соляркой на 2/3, а поверх кладут подожженный лист бумаги. После этого опускают крышку и ждут, когда загорятся пары топлива. Во время работы нельзя подливать солярку

Если в большинстве моделей самодельных печек можно использовать практически любое жидкое топливо, то с этой конструкцией следует обращаться осторожно. Она может работать только на солярке или очищенном отработанном масле без примесей воды и спирта. Бензин и керосин использовать нельзя.

Вариант 2: корпус из стальных листов

Вместо газового баллона можно использовать жаропрочную сталь толщиной 4 и 6 мм для изготовления корпуса печи. Единственный нюанс: придется купить или арендовать листогибочный станок. Остальные материалы и инструменты доступны. Некоторые можно найти дома, а недостающие детали – докупить.

Потребуются:

• стальные уголки для изготовления ножек;
• труба для горелки;
• 4-метровая труба для дымохода диаметром 100 мм;
• измерительные инструменты;
• болгарка;
• сварочный аппарат;
• молоток;
• уровень.

Готовая печка получится компактной (70*50*35 см) и относительно легкой (около 27 кг). Конструкция будет устойчивой, эффективной, простой в эксплуатации. При желании ее можно подключить к водяному отоплению.

Конструкции из жаропрочной стали очень долговечны. Их часто изготавливают для гаражей и мастерских. Такие печи могут работать на солярке, отработанном масле, дизтопливе (+)

Днище топливника и крышку бака делают из листа более толстой стали (6 мм), а на изготовление самого резервуара пойдет стальной лист толщиной 4 мм. Детали вырезают по схеме, сваривают, а швы обрабатывают напильником.

Чтобы изготовить трубу бака для солярки, нужно вырезать полосу металла толщиной 4 мм и шириной 115 мм, согнуть ее в кольцо и приварить к резервуару. Труба получится диаметром примерно 34-34.5 см. Для нее нужно будет сделать крышку. Ее вырезают из листа толщиной 6 мм и приваривают к трубе. После этого изготавливают ножки.

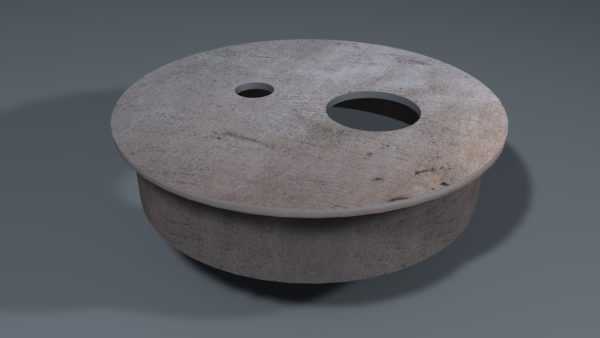

Бак для заливки топлива изготавливают из стали 6 мм. Из нее вырезают круглую деталь диаметром 35.2 см и полоску. Ширина такой полоски должна быть 6 мм. В центре круга подготавливают отверстие для дымохода (диаметр зависит от выбранной трубы, оптимальный – 10 мм).

Еще одно отверстие нужно для заливки масла. Оно должно быть меньше (диаметр 5-6 см) и располагаться на расстоянии 4 см от отверстия дымохода.

В устройстве дымохода для такой печи допустимы изгибы, но они могут находиться только внутри помещения. Наружная часть должна быть строго вертикальной, иначе ветер будет врываться через дымоход и мешать работе печи

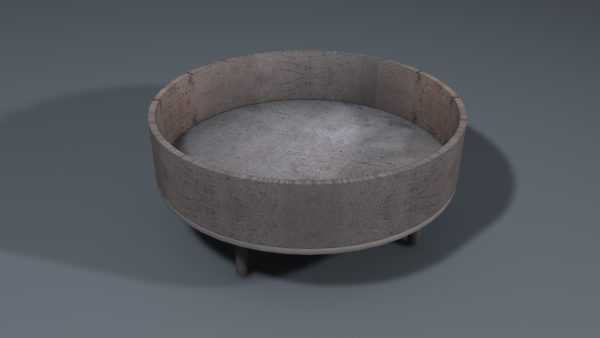

Для нижней части емкости из более толстой стали вырезают круг 35.2 см. В нем подготавливают круглое отверстие для патрубка диаметром 10 см. Расположение рассчитывают так, чтобы между центром самой детали и центром отверстия было 11 см.

Из толстой стали вырезают прямоугольную перегородку 7*33 см и приваривают на круг, сместив ближе к патрубку. Сам выхлопной патрубок изготавливают из 13-сантиметрового отрезка дымоходной трубы.

Чтобы изготовить горелку, в трубе просверливают 48 9-миллиметровых отверстий на расстоянии 6 см друг от друга. Должно получиться 6 рядов, в каждом из которых 8 отверстий.

Горелку плотно и ровно устанавливают (но не приваривают) в крышку топливного бака, подправляя конструкцию напильником. В бак для заливки топлива вставляют 16-сантиметровый патрубок, а верхнюю и нижнюю части печки соединяют без сварки.

Для уплотнения используют кольцо диаметром 35.4 см. Конструкцию полностью собирают и устанавливают задвижную пластину.

Вариант 3: конструкция капельного типа

Потребуется обычная резиновая грелка со шлангом (объем 2 л). К резиновому шлангу подсоединяют трубу из меди длиной 1-1.5 м – ее нужно будет согнуть в виде буквы «Г».

После этого резиновый шланг следует согнуть пополам и зафиксировать струбциной с винтом. Саму грелку вешают на стену и заливают в нее топливо, а интенсивность его подачи регулируют винтом.

Такие грелки есть практически в каждом доме. Можно взять даже очень старую, главное – целую. Если же в кладовке не нашлось подходящей грелки, приобрести ее можно в любой аптеке

Из ветоши изготавливают фитили: их формируют с помощью гибкой металлической проволоки, оборачивают тряпками и пропитывают соляркой. Идеальный вариант – найти старый матрас и нарубить его в виде топливных брикетов 20*10*4 см.

Пропитанные соляркой, они будут отлично гореть. Если печка большая, то под фитили нужно будет подкладывать кирпич.

Если в хозяйстве есть старый матрас, который до сих пор не вынесли на свалку, он послужит для отопления гаража. Хорошенько пропитав куски матраса соляркой, можно получить высококачественные фитили

Сама печка может быть любой. Можно изготовить ее из части старой бочки. Главное – прикрепить к ней дверцу и трубу. Не стоит слишком заботиться о герметичности дверцы. Если сквозь щели будет поступать воздух, не придется делать поддувало.

Обращаться с такой конструкцией нужно очень осторожно, т.к. она пожароопасна. Дверца прилегает неплотно, поэтому во время работы печки в помещение поступают продукты горения

Для топлива делают отверстие, в которое вставляют медную трубку, идущую от грелки. Если это отверстие просверлить в боковой части бочки, то печка будет не только отапливать гараж, но и служить варочной поверхностью.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

1. Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
2. Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
3. В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
4. Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

Выводы и полезное видео по теме

Предлагаем полезные видеоролики, с помощью которых вы лучше разберетесь в нюансах изготовления печи на жидком топливе.

Принцип работы чудо-печки на солярке:

Правильный розжиг и вариант усовершенствования промышленной печи на солярке:

Видеоинструкция по изготовлению печи капельного типа своими руками:

Видеоотзыв о работе печки кустарного производства:

Сфера применения чудо-печи на солярке не ограничивается только гаражом. Она отлично подойдет для отопления теплицы, дачного домика и любого другого помещения, где люди не проживают постоянно, но находятся по несколько часов кряду.

Расход жидкого топлива составляет примерно 300 г/час, и более экономичную модель трудно представить. Это хорошее решение для тех, кто старается рационально распоряжаться деньгами.

У вас есть опыт изготовления печки на солярке? Или вы используете такой агрегат для обогрева гаража? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и задавайте вопросы в форме ниже.

sovet-ingenera.com

Печь на жидком топливе или отработке своими руками – Stroim24.info

Нередко для автолюбителя бывает проблемной ситуация с правильной утилизацией отработанного моторного масла, солярки и прочих горючих элементов с агрегатов и узлов автомобиля. Так почему же не использовать отработку для отопления собственного гаража, тем более её можно заполучить даром, и загрязнения для окружающей среды минимальны. Остаётся только сделать печь, потребляющую такой вид топлива, своими руками. Среди автовладельцев такой вид гаражных печек довольно хорошо изветен и широко используется.

Печи на жидком топливе

Использование таких печей характерно для гаражей, подсобок, дачных домиков и других помещений, в большинстве своём технического и хозяйственного характера, не требующих какой-то особенной чистоты и эстетики.

Достоинства и недостатки

В целом печи работающие на жидком топливе великолепно исполняют своё предназначение, но так же как у печей других типов имеют место свои особенности, включая достоинства и недостатки.

Плюсы

• Простая и дешёвая в изготовлении конструкция.
• Печи хорошо прогревают небольшие помещения такие как гаражи, подсобки и небольшие дачные домики.
• Печь изготовленная по правилам не коптит и почти не даёт гари.
• Компактная и мобильная ввиду отсутствия монтажных работ.
• Пожаробезопасная при соблюдении соответствующих правил безопасности. Масло очень трудно разжечь, легко воспламеняются только пары.

Минусы

• Отработанное моторное масло нужно использовать только фильтрованное, без посторонних примесей, так как может возникнуть взрывопасная ситуация.
• Присутствие запаха масла.
• Характерное гудение печи.

Виды

Топливом для печей, потребляющих жидкое топливо, служит солярка или отработанное моторное масло. Печи использующие солярку, производятся в основном промышленным способом, хотя встречаются довольно неплохие самодельные образцы, тогда как работающие на отработке, изготавливаются кустарно в обычных гаражных условиях. Для самостоятельного изготовления лучше всего подойдёт печь использующая отработку, ввиду простоты изготовления конструкции и дешевизны материалов, так как в качестве материалов для печи могут выступать отрезки труб различных диаметров либо листы металла в случае с прямоугольными бачками. Также возможно применение отслуживших свой век пропановых баллонов.

Печи промышленного и кустарного изготовления

Конструкция печи

Конструкция представляет собой два бачка соединённых между собой трубой с перфорацией. У верхнего бачка имеется смещение относительно вертикальной оси нижнего. Лучше всего применять цилиндрическую форму используемых бачков, но на практике очень часто используются прямоугольные бачки и производительность от этого нисколько не страдает. Для придания рабочего вертикального положения на полу помещения конструкцией предусмотрены ножки. Схематическое устройство печи на рисунке ниже:

Устройство печи на отработке

Система сгорания топлива в печке, работает на принципе пиролиза — сжигания паров топлива. Так как точка возгорания моторного масла сравнительно велика, то для его полноценного сжигания требуется его нагрев с образованием паров, которые впоследствии сгорают в печи. Для достижения этого результата, в нижний бачок через заправочное отверстие заливается отфильтрованная отработка, заполняя его наполовину и разжигается. Для быстрого розжига масла следует воспользоваться доливанием в заправочное отверстие нескольких грамм бензина или растворителя.

В процессе горения бензина, масло нагревается и начинает испарятся с поверхности, затем пары воспламеняются в камере дожига, и температура печи переходит в рабочий режим пиролизного горения. В топливном бачке, одновременно служащим топкой, происходит непосредственное сжигание масла. Воздух необходимый для первичного горения забирается через заправочное отверстие. Для регулировки процесса горения предусмотрена воздушная заслонка. При полностью открытой заслонке расход масла составит около 2 л. в час, тогда как в режиме медленного горения для поддержания рабочей температуры около 0,5–0.7 л. в час.

Самостоятельно сделанная печь на отработке оборудуется вертикальной перфорированной трубой для поступления воздуха который необходим для процесса пиролизного горения. Попавшие в трубу пары масла вперемешку с поступающим воздухом сгорают в ней, а также частично в верхнем баке. Далее продукты горения обходят перегородку и выводятся через дымоход из помещения.

Подготовка чертежа и расчёт параметров

Будем ориентироваться на готовый чертёж печи из отрезков труб, так как этот материал наиболее доступен. Первым делом стоит изучить готовый чертёж и рассчитать количество материала нужного для изготовления маслянной печки. Если нет в наличии точных диаметров что указаны в чертеже это не критично, главное примерное соотношение размеров. Чертёж советую распечатать чтобы всегда был под рукой в процессе сборки печи.

Чертёж печи на отработке

Материалы

В качестве материала для цилиндров в этом примере использован отслуживший свой век пропановый баллон, но вполне сгодятся отрезки металлических труб других диаметров.

• Отрезки пропанового баллона (трубы) согласно чертежу.
• Труба для камеры дожига. Размеры на чертеже.
• Листовая сталь.
• Трубки для ножек диаметром 20 мм или уголок.

Инструменты

Для выполнения работ потребуются следующие инструменты:

• Сварочный аппарат маска и электроды, пропановый резак (если имеется в наличии).
• Болгарка с отрезным и зачистным кругами.
• Дрель и сверло диаметром 9 мм.
• Молоток, рулетка, карандаш или маркер.
• Защита для глаз и рук.

Выбираем место установки

Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу. Ещё стоит обратить внимание на удобство вывода дымохода наружу. В совокупности эти параметры подбора места для печи играют главную роль. На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.

Устройство теплового экрана на стенах

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

1. Отрезаем куски труб согласно размерам из чертежа.
2. Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.

   Заготовки для печки

3. После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости.

   Приваривание ножек

4. Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью.

   Бачок для топлива

5. Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.



   Крышка для бачка

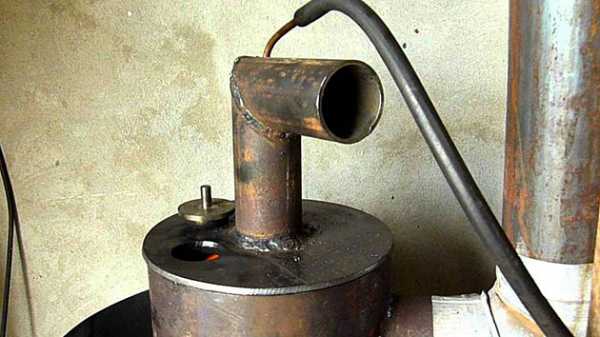

6. Следющий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёными отверстиями в корпусе по схеме в чертеже.

   Приваривание дожигателя

7. Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4.

   Приваривание верхней части печи

8. Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки.

   Приваривание перегородки

9. Привариваем крышку положив её на верхнюю часть печи.



   Крышка на верхней части

10. Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

Чертёж второго варианта печи

Хорошее видео по изготовлению и установке печки на отработке из листового металла

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

• Не оставляйте горящий очаг надолго без присмотра.
• Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
• Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
• Регулярно проверяйте дымоход на предмет прохудившихся мест.
• В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Меня зовут Арсений. Я строитель с 20 летним стажем. (2 голоса, среднее: 4.5 из 5)

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

Чудо печь на солярке для обогрева помещений, печь-капельница своими руками

Небольшая автономная печь на солярке – это неплохое решение, когда необходимо обогревать какие-нибудь хозяйственные помещения, гараж или дачный домик. Тут есть несколько вариантов: приобрести обогреватель заводского изготовления либо сделать таковой самостоятельно, благо есть проверенные и хорошо зарекомендовавшие себя конструкции подобных печек. В данной статье мы рассмотрим все эти варианты, дабы пользователь мог выбрать наиболее подходящий для себя и своих условий.

Чудо-печь на солярке

Такое оригинальное название этому виду малых жидкотопливных печей присвоили производители и продавцы. Естественно, с целью привлечь к своим продуктам массу покупателей. Чудесного в подобных обогревателях ничего нет, поскольку они являются современным воплощением хорошо всем знакомого керогаза. Благодаря этому мини-печь может порадовать своего владельца низким расходом солярки. К примеру, отопитель тепловой мощностью 2.5 кВт расходует порядка 0.2 л дизеля в час (технические данные производителя).

Печка имеет совсем небольшие размеры, а вес самых мощных моделей не превышает 10 кг. Конструкция проста: в металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном. Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

Правда, горелка затухает спустя 5—10 минут, когда выгорит вся солярка. Большинство производителей сверху над горелочным устройством размещают стальную решетку, чтоб можно было при необходимости подогреть воду в кастрюле или ведре. Яркий пример чудо-печи – агрегат Солярогаз ПО-1.8 мощностью 1.8 кВт российского производства, что изображен на фото.

По отзывам пользователей на форумах, аппарат неплохой, но имеется ряд предостережений:

• чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
• по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
• при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

Для справки. Такие же мини-обогреватели на солярке выпускает украинская компания МОТОР-СИЧ (модель АНБ-1С).

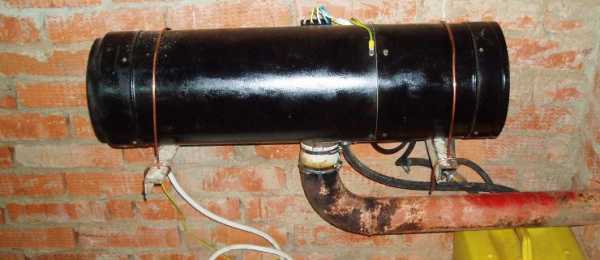

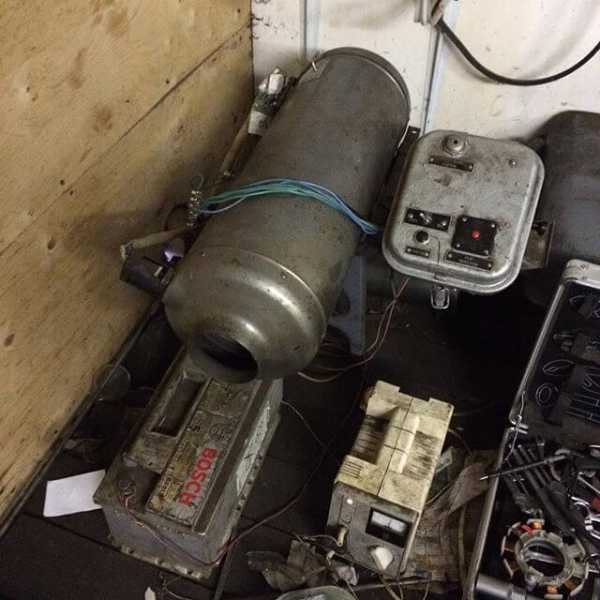

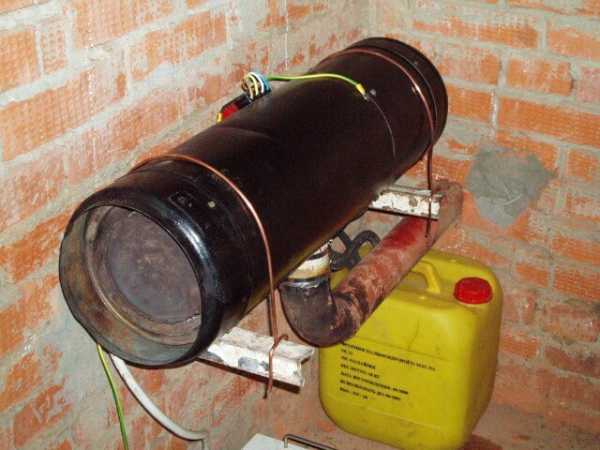

Дизельные тепловые пушки

При всех своих достоинствах в виде компактности и дешевизны чудо-печки неспособны быстро прогреть помещение площадью свыше 20 м2. Для этой цели лучше иметь тепловую пушку, работающую на солярке.

Такая печь для гаража или дачи гораздо эффективнее, поскольку нагревает поток воздуха, прогоняемый через нее вентилятором. Внутри корпуса цилиндрической формы установлена жидкотопливная горелка факельного типа, как показано на схеме:

В том же корпусе позади горелки размещен вентилятор, нагнетающий воздух. Впереди в целях безопасности ставится специальный отражатель. Топливо подается к форсунке насосом из бака, установленного на передвижной раме. По исполнению воздушные обогреватели на солярке делятся на 2 вида:

• прямого нагрева;
• непрямого нагрева.

Разница меж ними состоит в том, что в первом случае все продукты сжигания дизеля вместе с воздухом идут в помещение, а во втором – отводятся наружу через дымоход. Поэтому отопительная печь прямого нагрева используется для местного обогрева открытых помещений, например, во время строительства. Для гаража, дачи или жилой комнаты подойдет только второй тип агрегатов, хотя они существенно дороже первых.

Самодельные печи

Изначально нельзя не упомянуть о самом распространенном виде самодельных отопителей, способных функционировать как на солярке, так и отработанном масле. Это печь, состоящая из двух бачков цилиндрической или прямоугольной формы, соединенных между собой перфорированной трубой. В нижнем бачке происходит испарение и первичное горение жидкого топлива, а в верхнем – его дожигание. Отверстия в соединительной трубе служат для подачи вторичного воздуха. Эта самодельная печь на солярке работает при естественной подаче воздуха, вызываемой силой тяги дымохода.

Популярность агрегата обусловлена простотой в изготовлении. Для сборки в буквальном смысле сгодится любой металл, что найдется в частном хозяйстве. Греет он тоже знатно, особенно при работе на солярке, в этом отношении к печи претензий нет. Другое дело, что во время розжига, да и в процессе горения по помещению распространяется едкий неприятный запах, из-за чего эксплуатация в жилом здании исключается.

Важно. Данная жидкотопливная печка, сделанная своими руками, представляет немалую пожарную опасность. Если в горючее попадет хоть малая толика воды, в перфорированной трубе начинаются хлопки, иногда достаточно сильные. Через отверстия во все стороны может брызнуть горящее масло и вызвать пожар.

Печь – капельница

Из самого названия агрегата явствует, что дизельное топливо направляется в камеру сгорания капельным путем. Это обеспечивает безопасную и надежную эксплуатацию отопителя, в отличие от экземпляра, описанного выше. Конструкция аппарата испытана многократно, ибо пришла к нам еще из советских времен, когда ею пользовались люди в экстремальных условиях – геологи, военные и так далее. В изготовлении печь не так проста, но для умелых рук больших проблем это не создаст.

Обычно печь-капельница, работающая на солярке, делается из старого газового баллона или стальной трубы большого диаметра. На ее днище устанавливается чаша, в которой происходит сжигание горючего. Воздух для горения поступает сверху через вертикальную перфорированную трубу, благодаря чему процесс проходит 2 стадии первичное горение паров и дожигание пиролизных газов.

Солярка капает в чашу самотеком, проходя по металлической трубке внутри воздушной трубы. Для этого бак с горючим ставится выше печи и немного в стороне, дабы исключить пожар. Чертеж агрегата изображен на рисунке:

На чертеже видно, что печь на солярке, изготовленная своими руками, дополнительно оборудована смотровым люком в нижней части и небольшой крышкой в верхней части. Люк необходим для прочистки, а крышка – чтобы наблюдать за процессом горения. В то же время она служит взрывным клапаном безопасности. Чтобы осуществить правильное дозирование подачи солярки, между баком и стальной трубкой ставится гибкая медицинская капельница с регулировочным колесиком.

Примечание. Агрегат успешно работает как на дизеле, так и на отработанном масле.

Напоследок немного о подаче воздуха. Ее можно целиком возложить на естественную тягу дымохода, но большего эффекта позволит добиться установка нагнетающего вентилятора с регулировкой производительности. Тогда сгорание будет проходить интенсивнее и полнее, а управление производительностью даст возможность регулировать печь капельного типа по мощности.

Но здесь возникает один нюанс: мощный факел пламени, вырывающийся через отверстия в трубе, нагревает стенки баллона докрасна. С целью повысить теплосъем с этой поверхности и ускорить прогрев комнаты перед корпусом обогревателя размещается обычный бытовой вентилятор или его аналог.

Заключение

Сжигание жидкого топлива отличается своей спецификой и оттого имеет массу недостатков. Поэтому нельзя сказать, что дизельная печь для обогрева помещений – это самое удобное и простое решение. Но в некоторых случаях она просто незаменима, когда с традиционные энергоносители, такие как газ и электричество, попросту недоступны.

cotlix.com

Чудо-печь на солярке и другие дизельные обогреватели помещений – плюсы и минусы. Печь на жидком топливе своими руками: используем отработанное автомобильное масло

Среди множества вариантов самодельных отопителей и печек стоит упомянуть интересную конструкцию нагревателя — печи на отработанном масле. У многих из старых автолюбителей в гаражах и подвалах сохранилось немалое количество отработанного моторного масла. В работу по прямому предназначению смазочный материал не годится, а в качестве топлива для печки на отработке подходит просто идеально.

Варианты печи на отработанном масле

Внешний вид печи на масле не вызывает энтузиазма, но это только на первый взгляд. Практически все самодельные варианты топки на отработанной смазке многократно усовершенствовались и переделывались с целью добиться устойчивой работы и хорошей теплоотдачи. Чтобы понять и оценить надежность конструкции, стоит хотя бы раз изготовить печь на отработке своими руками, или попользоваться готовым вариантом в сильный мороз.

Чаще всего для себя изготавливают самый простой и легкий вариант печи на отработанном масле. При желании можно собрать более сложные конструкции:

• Печь на отработке с наддувом воздуха в камеру сгорания;
• Банная печь на отработанном масле с регулировкой мощности нагрева;
• Печь на отработке с водяным контуром или принудительным обдувом нагретой поверхности;
• Капельная печь на отработанном масле.

Важно ! Высокая вязкость и плохая испаряемость отработанного масла повышают пожаробезопасность печи, но при этом не мешают легко обслуживать и заправлять емкость, контролировать процесс горения и удаления отработанных газов.

Для большинства конструкций понадобится листовой черный металл толщиной 3-4мм, болгарка с тремя дисками по металлу, сварочный аппарат и десяток электродов №4.

Особенности устройства и работы

Для работы печи подойдет любое углеводородное масло, по консистенции и свойствам сходное с моторным. Могут использоваться гидравлические, и балластные жидкости, все, что может гореть в сильно разогретом состоянии. Отдельные любители умудряются сжигать прогоркшее растительное масло, и даже расплавленные консистентные отработанные смазки.

Важно ! Все варианты возможны при условии отсутствия в масле присадок или добавок, дающих при сгорании или пиролизе токсичные или ядовитые соединения.

Что и где горит в печи

Конструкция печки на отработанном масле имеет две основные зоны горения и одну вспомогательную. Как такового, обособленного фронта или факела горения топливовоздушной смеси в печи нет. Условная область горения находится в камере сгорания — перфорированной трубе, соединяющей верхнюю и нижнюю часть печи.

В нижней камере находится запас отработанного масла, чем меньше его объем, тем быстрее и лучше прогревается отработанное масло, быстрее испаряется и сгорает. К нижнему резервуару через металлический маслопровод подключается дополнительная емкость или бак с основным запасом отработки.

Самое сложное — процесс розжига печи. Для этого в камору горения заталкивают несколько кусочков пакли, обильно смоченной керосином. В нижнюю емкость печи через отверстие с крышкой заливают отработку на ¾ номинального объема. Поджигают паклю, и процесс розжига пошел.

По мере прогревания масло начинает интенсивно испаряться, пары, смешиваясь с разогретым воздухом, поступают в камору и усиливают горение. Под действием тяги воздуха в трубе продукты горения быстро удаляются на безопасное расстояние.

Вариант капельной печи

Кроме приведенного варианта печи на отработке, похожего на гигантскую гантель, поставленную вертикально, существует еще одна очень интересная схема печи на моторном масле. Такую конструкцию еще называют печкой с жаровой чашкой. Принцип работы понятен из приведенного чертежа печи на отработке.

На дне баллона располагается открытая мелкая емкость, с наполнителем в виде ломаной проволоки-путанки. По вертикальной трубе сверху вниз стекает и капает отработка. Капли отработанного масла, попадая на раскаленный металл, испаряются с разложением тяжелых нефтепродуктов на более легкие компоненты. Они очень хорошо горят и дают меньше сажи.

Тепло от облака горящего масла передается через стенки в окружающий воздух или в массив воды бака или теплообменника.

К сведению! Подобная конструкция печи на масле сложнее и тяжелее предыдущего варианта, но при этом легко управляется, дает хорошее качество сгорания и абсолютно нечувствительна к качеству топлива.

Если вопрос не стоит о мобильности печи на отработке, лучше использовать конструкцию с капельным подводом масла.

Как организовать грамотный теплосъем с поверхности печи

Создать горящий клубок огня мало. Необходимо еще как-то правильно отвести тепло в окружающее пространство и согреть воздух в помещении. По сути, это масляный аналог буржуйки, рядом тепло, а чуть поодаль холодно.

Вот здесь в печи на отработанном масле проявляются некоторые ее недостатки, о которых надо знать, и быть готовым устранить возможные последствия:

Конструируем и собираем печь на отработке своими силами

Изготовление конструкции очень просто, на первом этапе вырезаем заготовки из листового металла согласно чертежу, на втором этапе качественно свариваем электросваркой в готовую конструкцию согласно схеме.

Шаг первый — изготавливаем основные детали

Первым делом раскраиваем на листе и вырезаем болгаркой 4 днища верхней и нижней камер печи. Под чистовую обработку оставляем припуск в 1мм к диаметру каждого элемента. Вырезанные заготовки подгоняем по чертежным размерам на точиле. То же самое требование касается боковых стенок камер.

Для жаровой каморы можно использовать готовую толстостенную трубу или старый баллон с толщиной стенки не менее 4мм. С помощью керна размечаем положения отверстий и просверливаем их на сверлильном станке, можно электродрелью.

Шаг второй — сборка конструкции

Сварочные работы не представляют особой сложности при правильном подборе режима электросварки.

Совет ! Прежде чем присту

issyk.ru

Печка на солярке своими руками: инструкция + фото

Когда требуется обогреть небольшой дачный домик или гараж, оптимальным приспособлением станет автономная печь, функционирующая на солярке.

Можно купить заводской обогреватель в магазине, но домашние мастера предпочитают изготовить такую печь самостоятельно.

Это устройство похоже на забытый керогаз, потому расход солярки у него минимален. Например, тепловой обогреватель мощностью 2,5 кВт за один час потребляет 0,2 л дизтоплива.

Характеристики печи

Подобный агрегат отличается небольшими габаритами и малым весом. Он имеет довольно простую конструкцию. В стальном корпусе установлены открытый резервуар и топливный бак, которые соединяются между собой как сообщающиеся сосуды.

Для ограничения поступления горючего вещества из бака выходной патрубок оборудован специальным клапаном. От керогаза печи досталась горелка, питающаяся соляркой. Этот элемент представляет собой надежный фитиль, у которого нижняя часть погружена в бак с топливом.

После открывания вентиля в рабочую емкость начнет подаваться горючее. Специальный шнур, предварительно намотанный на основание в виде цилиндра, быстро его впитывает. Через несколько минут можно проводить розжиг печи. Никаких приспособлений для этого не требуется, ведь все делается вручную.

Чтобы устройство на дизельном топливе прогрелось до нужной температуры, придется немного подождать. Мощность агрегата регулируется вентилем. Он же является ее выключателем.

Минусом устройства можно назвать затухание горелки через 10 минут после того, как закончится солярка. Чтобы как-то компенсировать этот недостаток, многие изготовители прямо над горелкой устанавливают металлическую решетку, которая в случае необходимости позволит нагреть воду в какой-либо емкости.

Одной из таких чудо-печей является модель «Солярогаз ПО-1,8», сделанная в России. Максимальная мощность подобного агрегата не превышает 1,8 кВт. На фотографии ниже вы можете ознакомиться с этим устройством.

Некоторые особенности такой печи

На форумах можно прочесть много положительных отзывов об этой модели, однако существует несколько особенностей при работе с ней. Среди них отмечают следующее:

• разжигать подобную печь лучше на улице, чтобы в комнате не скапливался едкий «аромат»;
• из-за наличия такого запаха не стоит обогревать жилое помещение подобным прибором на постоянной основе;
• интенсивная эксплуатация требует содержать горелку в чистоте, а также проводить смену фитиля.

Какие объекты можно обогревать чудо-печкой

Подобный агрегат используется для отопления следующих помещений:

• теплицы;
• парники;
• подвалы;
• цокольные этажи;
• дачные домики;
• гаражи;
• подсобки;
• мастерские;
• палатки;
• кабинки;
• жилые помещения.

Меры предосторожности

Использование печи, работающей на солярке, требует обязательного соблюдения правил техники безопасности. Особенно это касается гаража. Прежде всего, в нем стоит дорогой автомобиль и хранятся другие вещи, без которых трудно обойтись любому механику.

В гараже постоянно находятся горючие вещества. Прежде чем запустить в работу чудо-печь на солярке, нужно обязательно подумать о пожарной безопасности. Такое устройство является источником возникновения пожароопасной ситуации.

Печь на дизельном топливе запрещается устанавливать в местах постоянных сквозняков. Внутрь устройства не должны попадать легковоспламеняющиеся предметы.

Даже при ограниченной площади гаражного помещения вокруг такого обогревателя должно сохраняться полуметровое пространство.

Печь на солярке запрещается устанавливать возле горючих и воспламеняющихся веществ.

Для более высокой надежности и безопасности нужно иметь под рукой несколько автоматических углекислотных огнетушителей. Важно, чтобы объем газа, который способны выпускать эти устройства, превышал 1,5 площади гаража.

Баллоны весом 5 кг – оптимальный вариант. Они представлены разными видами и предназначены для различных целей. Для спокойной работы в гараже наиболее подходящими станут следующие модели:

• автоматические;
• углекислотные;
• энергонезависимые.

Если открыть кран таких огнетушителей, содержимое баллона не выльется: этому помешает специальная мембрана. В случае нагрева устройства до температуры более 70 градусов произойдет разворачивание этого элемента. Острие его проколет и выпустит газ наружу.

Принцип работы чудо-печи

В подобных устройствах загораются воздушная смесь и его пары. Конструкция агрегата состоит из нескольких частей:

• топливного бака;
• камеры сгорания;
• нагревательного элемента.

Солярка заливается в емкость, наблюдается выделение паров. При розжиге создается требуемая температура. Происходят вспышка паров и их дальнейшее горение.

Способы конструирования печи

Можно приобрести заводской агрегат, работающий на дизтопливе. Однако устройство, собранное вручную, порой намного экономичнее. Причем его можно приспособить под конкретные места установки.

Обогреватель на солярке бывает нескольких видов. Рассмотрим их далее в статье.

Конструкция из обычного газового баллона

Чтобы создать такой аппарат, требуется подготовить следующие материалы:

• бесшовный баллон, толщина стенок которого не превышает 1,5 см;
• дымоотводящие трубы диаметром более 10 см и длиной 4 м;
• емкость для хранения горючего объемом до 15 л;
• медные трубы;
• стальные уголки;
• болгарка;
• сварочный аппарат.

Подача топлива осуществляется самотеком, никаких дополнительных приспособлений для нагнетания воздуха не требуется. Источник горения, находящийся внутри, и контур должны быть на одинаковой высоте. Таким образом предотвращается нагревание печи до достижения пожароопасных показателей.

Поскольку в устройстве, функционирующем на солярке, появляются горючие пары, для создания нужной температуры необходимо, чтобы стенки корпуса были небольшой толщины. Баллон режется болгаркой на равные части. Одна служит крышкой, другая – камерой.

Ко второму элементу привариваются ножки из металлического уголка. В верхней части, отступив от края примерно 15 см, с помощью сварки делается отверстие, в которое вставляется вытяжная или дымовая труба длиной 4 м и диаметром 10 см.Для получения возможности регулировать подачу воздуха в корпусе также делается отверстие, которое прикрывает пластина.

От области сварки необходимо отмерить 10 см. В этом месте оформляется небольшой проем диаметром 3 мм. Таким образом с шагом 5 мм проделываются еще 10 отверстий. Последнее должно находиться на расстоянии 50 см от сварной точки.

В этой трубе нужно выполнить еще один проем, в который будет вставляться изделие длиной 4 м и диаметром 8 см. Его устанавливают параллельно полу, затем надежно приваривают.

Чтобы залить топливо, в крышке нужно выполнить еще одно отверстие диаметром 8 см.

Капельная печка

Такая конструкция идеально подходит для отапливания небольших помещений. Она прекрасно обогревает как туристические палатки, так и маленькие домики.

Технология изготовления:

1. Рассчитывается объем отапливаемого помещения. Для комнаты размером 3х3 м понадобится ящик 30х30х45 см.
2. При наличии небольшой печи можно использовать дно огнетушителя. Для габаритного же устройства подойдет 200-литровая емкость. Эти изделия предназначены для обогрева теплушки.
3. Для солярки необходимо использовать медицинскую горелку объемом 2 л. Ее резиновый шланг соединяется с медной трубкой маленького диаметра и длиной 1 м. Она сгибается под углом 90 градусов.
4. Шланг требуется сложить пополам. Это место закрепляется струбциной для фиксации деталей печи. Винт монтируется таким образом, чтобы происходило медленное капание жидкости.
5. Фитиль заменяет ветошь, которая пропитывается топливом.
6. Проводится монтаж дверцы.
7. В центре корпуса на некотором расстоянии от трубы сверлится отверстие, диаметр которого соответствует размеру медного изделия.
8. Поджигается ветошь, капли топлива постоянно ее смачивают. Чудо-печь на солярке начинает работать.
9. Для получения возможности готовить пищу трубка устанавливается сбоку.

Печка из стальных листов

Этот прибор состоит из двух емкостей, которые соединяются трубой больших размеров с множеством отверстий, так называемой фитильной чашей. Она служит дымоотводом и способствует поступлению воздуха.

В топливник солярка попадает самотеком. Здесь она нагревается и превращается в газообразную смесь.

ТЭНом, накаляющимся до температуры 800 градусов, служит спираль, расположенная вверху. Продукты химической реакции окисления вещества выходят через дымовой канал.

Такой самодельный прибор характеризуется компактностью, надежностью и экономичностью. Для его изготовления потребуется 5-миллиметровый стальной лист.

В трубе требуется сделать два колена, которые вставляются друг в друга. Они должны располагаться вдали от дверцы.

Топкой является нижняя емкость. Она же представляет собой бак для топлива. Чтобы заливать горючее, делается специальное отверстие. В целом такое устройство вмещает до 12 л солярки.

Труба и патрубок:

1. Верхняя часть конструкции имеет проем, к которому монтируется дверца. С помощью этого отверстия регулируется работа устройства, проводится контроль подачи воздуха и настраивается сила горения.
2. Труба и верхняя часть конструкции являются нагревательными элементами. Максимальная температура накаливания составляет 800 °C.
3. Сверху приваривается патрубок, на котором держится вытяжное оцинкованное изделие.
4. Для удобства очистки чудо-печи на солярке ее верхний элемент должен быть съемным.
5. Для нижней части верхнего сегмента используется стальной лист толщиной 6 мм, из которого вырезается круг диаметром 35,2 см.
6. Недалеко от торца в этой детали делается отверстие диаметром 10 см. Расстояние между серединой круга и проемом не должно превышать 11 см. Сюда же будут вставлены вытяжка и патрубок, представляющий собой металлопрокатное изделие длиной 13 см и диаметром 10 см.
7. Перегородка выполняется в виде прямоугольника из этого же листа размером 7х33 см.
8. Она приваривается к сделанному кругу рядом с проделанным отверстием. Сюда же устанавливается выхлопной патрубок.

Алгоритм создания трубы, предназначенной для горелки:

1. Внизу изделия, отступив 36 см, необходимо подготовить 48 отверстий диаметром 9 мм. Должно получиться 6 рядов с 8 дырочками. Между ними выдерживается шаг в 6 см.
2. Изготовленную трубу соединяют с верхней частью топливного бака. Обычно она представляет собой крышку, сделанную из стального листа, толщиной 4 мм. Ее необходимо установить ровно и очень плотно. Приваривать изделие не требуется.
3. Чтобы выхлопной патрубок выходил из бака, необходимо позаботиться о специальном отверстии.
4. Нижняя и верхняя части емкости соединяются без использования сварки. Детали должны иметь плотную посадку. Для этого сверху надевается кольцо размером 35,4 см.
5. Топливный бак приваривается к трубе с отверстиями. Для устойчивости к нижней части устройства с помощью сварки крепятся четыре ножки.

Похожие статьи:

pechnoedelo.com

Самодельные печи на отработке: как сделать самому?

Запасы отработки (использованного машинного масла) можно обнаружить в любом гараже. Обычно их утилизируют во время сезонной уборки. Но самые рачительные автовладельцы используют эти «залежи» еще раз – в качестве топлива для нагревательного прибора. Причем самодельные печи на отработке могут отапливать и гаражный бокс, и небольшой загородный домик.

Поэтому в данной статье мы рассмотрим конструкцию, технологию сборки и нюансы процесса эксплуатации печей на отработке. Надеемся, что эта информация поможет вам «утилизировать» гаражные залежи с пользой для себя и окружающих.

Самодельная печь на отработанном машинном масле

Печи на отработанном масле: принцип работы

Отработка – это очень непростой вид жидкого топлива. Ведь эффективную теплоотдачу, в данном случае, обеспечивает процесс горения паров масла, смешанных с воздухом. Поэтому камера сгорания такого отопительного прибора разделена на две зоны. В первой горит жидкая отработка, во второй – сгорает смесь паров масла с воздухом.

Принцип работы печи на отработанном масле

То есть, первая зона с горящей отработкой играет роль первичного источника тепла, усиливающего процесс испарения масла, а вторая зона, где сгорают пары топлива, является основным тепловым генератором, отдающим свою энергию обогреваемому пространству. И разница между этими зонами столь велика, что камеру сгорания печи на отработке собирают из двух конструкций.

Причем эти конструкции в печи на отработанном масле располагаются даже на разных уровнях, да и функционируют в совершено разных условиях. Первая зона располагается внизу и снабжается воздухом очень умеренно, а вторая монтируется сверху и насыщается кислородом по максимуму.

Ведь задача первой зоны заключается в генерации паров масла, поэтому доступ кислорода в эту конструкцию ограничен. Задача второй зоны – максимальный нагрев, поэтому к разогретым парам масла подмешивают максимальный объем кислорода или воздуха. Причем месторасположение первой зоны определяется естественной конвекцией разогретых паров масла, устремляющихся вверх, прямо во вторую зону камеры сгорания.

Типовые конструкции самодельных печей на жидком топливе

Классификацию конструкций таких печей можно выстроить по трем признакам:

• По типу теплоносителя, разогреваемого печью.
• По типу системы подачи топлива.
• По типу системы подачи воздуха в камеру горения топлива.

Типовые конструкции самодельных печей на жидком топливе

По первому признаку самодельная печь на отработанном масле может быть «воздушной» или «водяной». В первом случае вторичная камера горения разогревает емкость с водой, циркулирующей по трубам разводки к радиаторам. То есть, самодельная печь работает как обычный водонагревательный котел. Во втором случае корпус вторичной камеры сгорания разогревает окружающую среду.  Причем дальнейшая циркуляция воздуха осуществляется либо принудительно (вентилятором), либо естественным путем (тепловая конвекция). То есть, в этом случае печь – самодельная на отработке – функционирует по принципу конвектора.

По второму признаку конструкции печей делятся на обогреватели с капельной подачей и системы с обычной схемой загрузки топлива.

Причем «капельные» печи на отработке своими руками построить невозможно – такую систему подачи можно изготовить лишь в заводских условиях.

Поэтому любителям «самоделок» этот способ классификации не интересен – они предпочитают обычную схему загрузки топлива в первичную камеру горения.

По третьему признаку конструкции печей разделяют на системы с естественным и принудительным надувом. Причем при самостоятельной сборке проще сделать печь на отработанном масле с естественной системой надува, когда за циркуляцию воздуха в топке отвечает тепловая конвекция. Но схема с принудительным надувом работает эффективнее. Ведь воздух в камеру горения закачивает особый вентилятор.

В итоге, оптимальным вариантом конструкции самодельного отопительного прибора является печь из баллона на отработке. Такая конструкция относится к «воздушной» системе, работающей на стандартной схеме подачи топлива с естественным надувом воздуха в камеру сгорания.

То есть, «баллонная» конструкция составлена только из самых простых узлов, поэтому собрать такую печь может любой домашний мастер. И далее по тексту мы рассмотрим процесс «строительства» такой самодельной печки.

Как сделать печь на отработке: обзор технологии

Типичную печь на отработке можно изготовить из стальных листов, соединенных сваркой. Причем из раскроя можно сделать и первую, и вторую камеру сгорания, а равно и вытяжную трубу. Однако дабы уменьшить трудоемкость процесса изготовления печи, вместо листового проката можно использовать вторсырье – газовые баллоны. Ведь из баллона можно вырезать готовый полуфабрикат и первой и второй камеры сгорания, избежав этапа раскроя и первичной сборки на сварочные швы.

Ну а сама технология «строительства» предполагает следующую последовательность действий:

Схема печи на отработке своими руками

• С баллона свинчивают вентиль, предварительно стравив остатки газа. После этого в отверстие заливают воду и отделяют болгаркой верхнюю часть с полусферой. Далее нужно отделить аналогичный участок от нижней части баллона. При этом резка баллона осуществляется только после реализации всех вышеописанных манипуляций. Иначе емкость с остатками газа попросту детонирует, ранив резчика и окружающих его рабочих.
• Полученные в результате вышеописанных действий полусферы сваривают кольцевым швом, формируя первичную камеру горения. Причем нижний участок с готовой подставкой оставляют внизу.
• К верхней полусфере над отверстием под вентиль приваривают трубу с перфорацией. По этому каналу разогретые пары будут подниматься во вторую камеру горения, попутно смешиваясь с воздухом. Поэтому перфорация должна быть достаточно густой. Ведь наша печка для гаража на отработке будет функционировать на естественном надуве.
• После сборки нижней камеры и установки переходника (перфорированной трубы) можно заняться верхней камерой, где будут гореть пары масла. Ее собирают из средней части баллона, предварительно перекрыв торцы цилиндра листовым металлом. Причем в нижней «крышке» вырезают вход для перфорированного патрубка, а в верхней – выход для дымоходной трубы.

Причем нижнюю камеру нужно оборудовать приточным вентилем, регулирующим процесс воздухообмена. То есть этот вентиль выступит в роли поддувала. А еще  в нижнюю камеру нужно врезать штуцер подачи топлива, который можно укомплектовать заводской системой капельной подачи масла.

Кроме того, при изготовлении печки на отработке своими руками нужно придерживаться следующих рекомендаций:

• Первичная камера сгорания должна быть разборной. То ест вместо сварочного соединения половинок баллона лучше перейти на иной способ фиксации (резьбовой и так далее).
• Высота дымоходной трубы не может быть меньше 4 метров. Причем труба должна монтироваться вертикально. Иначе в системе не будет тяги.
• Перфорированный штуцер должен располагаться только в вертикальном положении. Иначе пары масла просто уйдут в атмосферу, печь начнет «коптить» и ожидаемого эффекта просто не будет.

Эксплуатация печей на отработке: общие рекомендации

При эксплуатации полученного из баллона нагревательного прибора на отработке необходимо придерживаться ряда правил, а именно:

• Дымоход печи нужно периодически чистить от нагара. Для этого достаточно отсоединить от патрубка вытяжную трубу и обстукать ее киянкой, собирая ссыпающийся вниз нагар в обычное ведро.
• Топливный бак первичной камеры сгорания заполняют всего на две трети от объема. Иначе вскипевшее масло выплеснется наружу сквозь перфорированный штуцер.
• При розжиге печи нужно отследить момент вскипания масла в камере первичного горения. После этого нужно отрегулировать подачу воздуха, стабилизировав процесс кипения. А чем стабильнее кипение масла, тем меньше расход топлива и выше эффективность горения паров во вторичной камере.

Подобные рекомендации не общеобязательны, но все же, облегчают процесс эксплуатации печи.

canalizator-pro.ru
