Чертеж металлической печи для бани

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

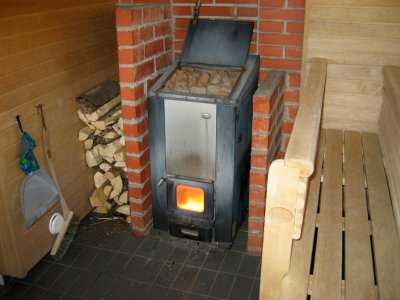

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать

superbany.ru

Печь для бани своими руками из металла: чертежи и схемы

Содержание статьи

Металлические печи для бани своими руками для использования в русской или финской парной существенно превосходят в популярности их кирпичные аналоги. Безусловно, обуславливается это в первую очередь более оптимальной ценой, однако помимо этого, печи из металла гораздо быстрее нагреваются и достаточно просто монтируются. В зависимости от целей, материал, из которого делают печку для бани, может меняться.

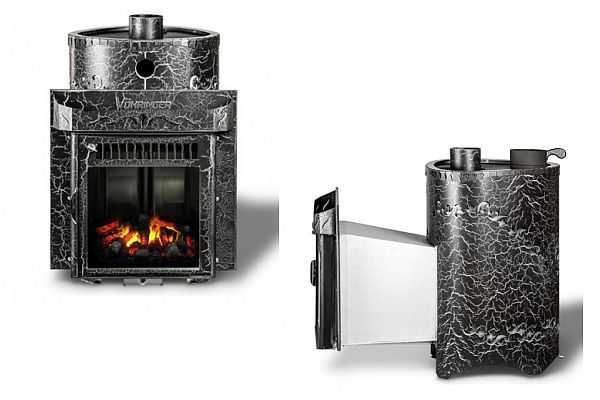

Конструкцию из металла можно как создать самостоятельно, так и приобрести в специализированном магазине.

Важно! Самодельные печи для бани отличаются своим функционалом, кроме того, они сложны в изготовлении.

Различают довольно много типов металлических печей, однако основными из них являются:

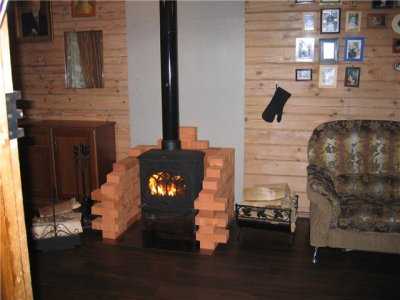

Закрытые печи. Они довольно аккуратные и компактные, благодаря чему достаточно востребованные для обустройства небольших семейных бань. С внешней и внутренней стороны их обычно облицовывают кирпичом посредством специальных металлических скреп. Кирпич обязательно должен быть огнеупорным. Делается это для того, чтобы повысить теплоемкость печи в баню своими руками из металла. Сетку для нагрева камней устанавливают посредине печи;
Открытые печи. Данный тип печей оснащен открытой каменкой и меньшим баком, благодаря чему обогрев парной происходит гораздо быстрее. Камни можно накрыть крышкой из оцинкованной стали в том случае, если вы хотите увеличить теплоемкость печи;

Комбинированные печи. Конструкция печи данного типа подразумевает наличие топливника с двумя задвижками, а также поддувалом и специальной решеткой. Помимо этого, в комбинированной печке для бани своими руками имеется два патрубка с четырьмя отверстиями. Предназначены данные отверстия для обводного колена и непосредственно трубы. Материалом для изготовления печи комбинированного типа служат стальные листы, толщина которых варьирует от трех до пяти миллиметров.

Помимо этого, металлические печи можно разделить на классы, исходя из типа используемого топлива:

Дровяные. Данный тип печей нуждается в большом количестве топлива, а также тщательном уходе. При этом именно дровяные печи обеспечивают парную «живым огнем»;
Газовые. Их можно отнести к наиболее современным типам печей. Газовые печи обычно оборудуются специальными термостатами, которые позволяют регулировать мощность, а также защитными элементами, дабы не допустить утечку газа;
Электрические. Подобные печи представляют собой металлический корпус, который оснащен элементами нагрева, а также теплоизоляционными механизмами. С чертежами печи для бани из металла можно ознакомиться ниже.

Плюсы и минусы конструкции

Если сравнивать металлические конструкции с другими отопительными элементами, можно обозначить следующие их явные преимущества:

Небольшие размеры и аккуратный внешний вид делают их ключевыми элементами для использования в компактных банях;
Процесс монтажа существенно облегчается за счет того, что легкая конструкция печи не нуждается в фундаменте;
Металлические печи, в отличии от кирпичных, могут гореть без перерывов;
Относительно небольшая цена. Объясняется она тем, что изготовить подобную конструкцию довольно просто, достаточно лишь найти в интернете или в специализированных журналах оптимальный для печи для бани чертеж;

Благодаря тому, что самодельные печи для бани из металла быстро нагреваются, уже через пару часов топки парная полностью готова к использованию. Соответственно, быстрый нагрев печи также можно отнести к неоспоримым преимуществам;
Если в процессе монтажа печки в баню самодельной выбрать максимально качественные материалы, а также грамотно и надежно все сварить, конструкция может прослужить до двадцати пяти лет;
Печки в баню своими руками из железа абсолютно безопасны, если в процессе монтажа полностью следовать предоставленным инструкциям.

Помимо положительных качеств, медаль имеет и обратную сторону:

Печь нуждается в постоянной поддержке горения из-за того, что довольно быстро остывает. Обуславливается это ее неспособностью сохранять тепло. Необходимо тщательно выбирать чертеж печки для бани из металла;

Металлической печи довольно сложно дается отопление помещений с большой площадью;
Уровень безопасности от возникновения пожара гораздо ниже, чем у кирпичных конструкций. Именно поэтому печь из металла требует дополнительной внутренней облицовки огнеупорными материалами.

Материалы, используемые в производстве

Как самому сделать печь для бани?

Внимание! Для того, чтобы изготовить действительно качественную печь, используют металл, толщиной не менее пяти сантиметров.

Если это правило не учтено, то отопительный прибор не сможет проработать более пяти-семи лет. Производители дорогих металлических печей для топки используют сталь, толщина которой не меньше десяти миллиметров. Материал меньшей толщины используется для производства водяных баков, а также сосудов для камней.

Как работать с металлом

Определяем форму конструкции

Чертежи печек для бани из металла разнообразны. Многие пренебрегают важностью формы печи, однако она играет практически ключевую роль в производительности и удобстве эксплуатации.

Информация. Наиболее востребованными конструкциями являются цилиндрические, горизонтальные, фигурные варианты, при этом прямоугольные являются наиболее практичными.

Их практичность обуславливается заостренными краями, которые никогда не нагреваются выше допустимой нормы. Именно это позволяет банной печи держать прямоугольную форму. Однако это не значит, что стоит пренебречь установкой ребер жесткости, поскольку дополнительно себя обезопасить всегда кстати. При планировании возведения металлической печи для бани своими руками, чертежи и планы – важнейшая составляющая.

Стоит помнить о том, что определение уровня нагрева тех или иных элементов происходит как раз за счет формы топливного отсека.

То есть, при нагреве нижней части печи, снижается температура нагрева стенки, прилегающей к очагу.

Именно это позволяет уравновесить прогрев парной комнаты, балансируя при этом все тепловые потоки.

Кстати, устойчивость конструкции также определяет правильный прогрев.

В этом смысле наиболее неустойчивы печи с цилиндрической формой, из-за чего их производят с очень толстыми стальными стенками.

Как уже говорилось ранее, в случае с прямоугольными печами все иначе, поскольку тонкие стены удерживаются за счет холодных углов конструкции.

Безусловно, форма и материал изготовления являются одними из важнейших критериев выбора печи. Однако еще более важно – предотвратить коробление ее стен.

Коробление представляет собой сплющивание, образование трещин в металле под воздействием чрезмерно высоких температур. Данный процесс повышает риск возгорания, а при остывании форма в норму не приходит.

Варианты улучшения характеристик конструкции.

Благодаря приведенной ниже информации, вы сможете свести к минимуму то самое неблагоприятное влияние повышенных температур на материал, из которого изготовлена печь. Делается это посредством одного из способов, либо же сразу обоих:

Подготовка материала перед изготовлением печи;
Внесение некоторых правок в устройство традиционной банной конструкции.

Подготавливаем материал.

Для того, чтобы избежать коробления металлических элементов в процессе эксплуатации печи, рекомендуем прибегнуть к весьма хитрому, однако совершенно нетрудному способу, описанному далее.

Для этого необходимо взять уже вырезанные элементы печи, которые будут нагреваться сильнее всего.

Обычно это верхние, боковые составляющие конструкции, а также ее дверцы.

Итак, выбранные элементы необходимо нагревать любым доступным способом до тех пор, пока они не приобретут красный цвет, то есть раскалятся.

Далее нужно их медленно охладить. Допускается небольшое коробление на данном этапе, однако это совершенно нестрашно, исправить сложившуюся ситуацию можно при помощи молотка.

Важно! Еще раз измерьте все детали, которые подвергались нагреву, поскольку если размеры слишком изменились, нужно подрезать элементы, чтобы они приобрели свой первоначальный вид.

При планировании печи для бани, схемы, чертежи и рисунки нужно составлять с расчетом на этот трюк.

Особенности конструкции, размеры

Практически всегда банная печь из металла дарит парной большие объемы тепла за кратчайший срок. Таким образом, дрова в дровяных печах максимально быстро сгорают, все печные поверхности нагреваются до чрезмерно высокого уровня. Из-за этого добиться стабильности в температурном режиме помещения практически невозможно, а дровишек нужно постоянно подкидывать. Парная, таким образом, имеет либо слишком высокую, либо слишком низкую температуру, однако почему так выходит?

Дело в том, что обычно подобные печи оснащаются колосниковыми решетками, установка которых оправдана лишь в печках из камня, поскольку они нуждаются в быстром нагреве. Сквозь колосники может проходить большое количество воздуха, которое попадает в пламя, тем самым усиливая горение.

Производятся колосники обычно из чугуна, прутков или листов металла. Отличаются они по большей части формой, размером и расположением отверстий, в остальном функционал довольно похожий. Алгоритм работы такой:

Дрова размещаются сверху решетки;
Таким образом, тяга ничем не регулируется, а напротив – лишь усиливается;
Воздействию повышенных температур, по большей части, поддается верхняя часть печи, боковые – несколько меньше, нижние – совершенно незначительно.

Следует отметить, что подобный режим крайне отрицательно действует на срок службы конструкции, а также на атмосферу парилки.

Дело в том, что периодически пламя приходится заливать водой.

При этом, если воды было слишком много, оно может потухнуть, а если мало – быстро разгореться пуще прежнего. Таким образом, банные процедуры вместо умиротворения и расслабления дарят вам лишь дополнительное напряжение.

Мы предлагаем отказаться от классических колосников с поддувалом, а класть дрова прямо на дно печи. Помимо этого, дверки необходимо как можно более надежно загерметизировать, использовать можно как асбестовый шнур, так и минеральную вату. Для того, чтобы иметь возможность регулировать объемы подаваемого воздуха, дверки следует оснастить специальным отверстием, которое будет прикрываться обычной заслонкой.

Внимание! Если все вышеперечисленные рекомендации будут соблюдены, одна дровяная закладка будет гореть не менее часа.

Проект самодельной каменки

Как сделать печь для бани? Самая простая металлическая печь для отопления парной должна содержать следующие элементы:

Камеру для топлива;
Бункерную часть, в которой будут располагаться камни;
Бак для воды.

Каждый из представленных элементов рассмотрим более подробно.

Камера для топлива

Именно в топливной камере топливо превращается в огонь, тем самым обогревая помещение. Именно поэтому здесь обязательно должна присутствовать дверка, дабы появилась возможность беспрепятственной подачи дров в камеру. Помимо этого, должно быть поддувало, через которое можно регулировать подачу воздуха.

Желательно обустроить зольник, который представляет собой специальную решетку для очистки золы.

Делать это нужно регулярно, дабы не столкнуться с неприятными проблемами.

При постройке печи для бани своими руками чертежи должны содержать этот элемент.

Бункер для камней

Чертеж железной печи для бани также должен иметь еще и этот элемент.

Жар из камеры постепенно будет подниматься и попадет в бункер, где располагаются камни. Идеально, если камни расположены на специальной решетке, которая является своеобразным ограждением между топливной и бункерной частью. В этом случае обеспечивается наиболее оптимальный теплообмен.

Бункеры можно подразделить на два типа:

Открытые;
Закрытые.

В дальнейшей инструкции будет описываться процесс изготовления закрытого бункера. Однако важно не забыть про обустройство боковой дверки, посредством которой можно будет менять камни и лить на них воду.

Бак для воды

Для любой части конструкции металл на печку в баню – необходимый материал. После бункера жар от топливника поднимается к водяному баку. Лучше всего, чтобы он проходил через дымоходную трубу. Заливать воду в бак можно через верхнее, специально обустроенное, отверстие. При этом в нижней части для удобства следует установить краники.

Информация. Существуют и другие типы расположения бака для воды, однако наиболее равномерно вода прогревается именно при вышеописанном типе установке бака.

После того, как вы ознакомились с основными составляющими печи поближе, можно приступать непосредственно к их изготовлению.

Советы по изготовлению

В этом разделе вы получите ответ на вопрос, как правильно сделать печь в баню, чертеж металлической печи и как подобрать размеры печи из металла.

Рассмотрим процесс самостоятельного производства поэтапно:

Первым делом необходимо запастись всеми материалами, которые потребуются в процессе работы. Лучше всего брать стальные листы с большой толщиной, однако при желании сэкономить можно остановиться на толщине в два-пять миллиметров;
Далее следует сделать чертеж или эскиз будущей печи, с учетом всех размеров и конструктивных элементов. Это поможет определиться с количеством необходимых материалов. Также очень важно рассчитать площадь и количество всех деталей;
После этого все эскизы можно переносить на металл, однако со строгим соблюдением всех размеров, а также углов в девяносто градусов. Равные, противоположные части желательно сделать максимально приближенными друг к другу по размерам;
После перенесения чертежей на металлические листы, можно приступать к резке по металлу. Делается это при помощи круглошлифовальной машины, с которой необходимо быть предельно осторожным. Помните, что правила техники безопасности в работе с такими опасными инструментами должны преобладать, поскольку можно получить травмы, несоотносимые с жизнью;
Прежде чем приступать к свариванию всех деталей, каждую из них нужно проверить. Размеры, форма, отсутствие заусенцев – учтите все;
Далее можно приступать к свариванию каменки. Для этого две противоположные стороны ставятся перпендикулярно полу и параллельно друг другу. На этом этапе изготавливаются прихватки. После этого ставятся еще два параллельных друг другу листа, и все четыре элемента свариваются под прямым углом. Получилась коробка будущей каменки. На очереди изготовление нижней части, а также крышки;
Два листа, один из которых – дно, а другой – крышка, необходимо приварить к коробке с двух сторон. Идеальных размеров добиться очень трудно, особенно при самостоятельной резке, однако следует аккуратно крепить элементы, дабы иметь возможность заварить образовавшиеся отверстия, либо же обрезать лишние сантиметры. В качестве дна лучше всего использовать лист, толщина которого не менее 10 мм, поскольку именно данная часть каменки принимает на себя максимальный температурный удар. Если будет установлен слишком тонкий лист, дно может очень быстро прогореть, из-за чего дым будет проникать непосредственно в парную;
Приступаем к обустройству дверки. Для этого образовавшийся короб необходимо установить в горизонтальном положении, выполнить разметку, а затем вырезать отверстие посредством болгарки. Вырезанную квадратную часть выбиваем при помощи молотка;
Ко дну каменки необходимо прикрепить трубы, однако сначала для них прорезаются отверстия. Точно так же нужно прихватить бак для воды и топку.

Теперь вы знаете все составные части печи и как правильно сделать печку в бане своими руками.

Заключение

Безусловно, очень сложно изготовить печь своими руками, не прибегая к помощи специалистов и профессионалов. Железо для печи бани – экономичный вариант, но не стоит чересчур сильно экономить. Стоит помнить о том, что правильно построенная конструкция сможет р
адовать вас на протяжении многих лет. Важно предостеречь вас от возможной опасности, поэтому, если вы не имеете определенный опыт работы в данной сфере, не следует начинать свою карьеру со столь сложного задания.

Лучше всего доверить подобную работу опытному мастеру, который в кратчайшие сроки установит печь в вашей бане.

Полезное видео

Для того, чтобы закрепить полученные знания — предлагаем вам ознакомиться с познавательным видео о металлических печах для бани.

rubanya.com

Некоторые чертежи и проекты печей для бани

На протяжении многих столетий баня в России считалась едва ли не самым главным атрибутом и в городах, и в глухих таежных поселениях. Наши предки настолько любили попариться, что даже в своей заграничной поездке во Францию Петр I распорядился построить хотя бы временную баню – прямо на берегу Сены. С того часа и в дизайне, и в интерьере парной многое изменилось, но осталось то, что не исчезнет и с тысячелетиями: в настоящей русской бане тепло должно быть мягким, но достаточно ощутимым, а пар – густым и обволакивающим.

Подробнее о русских банях можно узнать тут: https://stroy-banya.com/bani_mira/osobennosti-russkoj-bani.html

Все это напрямую зависит от выбранной в баню печи. А потому еще перед возведением самой парной специалисты советуют сначала пересмотреть чертежи печей для бани и подобрать наиболее оптимальный вариант.

Банная печь, подключенная к баку с водой

Конструктивные особенности банных печей

Банные печи «по-черному» и «по-белому»

Издавна в русских банях использовать только печи «по-черному» — их отличие от второго вида только в том, что дымохода у них нет. Это только современную печку «по-белому», с дымоходом, растопить можно прямо в процессе мытья — достаточно только изредка подкладывать топливо. И температуру в парной с помощью такой печи регулировать легко.

А вот в более архаичном варианте еще перед банными процедурами печь и все помещение хорошо разогревалось, огонь тушился, а сама баня – тщательно проветривалась. И только после этого в ней можно париться и мыться.И что интересно, и в наши дни есть немало поклонников банных печей «по-черному»: говорят, что жар печи и аромат прокопченных дымом стен по-своему очарователен, а сам дым ко всему под корень уничтожает и плесень, и гниль. А потому бани «по-черному» действительно стояли столетиями.

Узнать об особенностях топки бани «по-черному» можно тут: https://stroy-banya.com/video/ot_banshikov/bannye-sovety-kak-ustroena-banya-po-chernomu-2.html

Конструкции печей по распределению конвективного воздуха

Современные проекты печей для бани имеют самые разные системы распределения конвективного воздуха. В основном, это – специальные кожухи для эффективного прогрева камней и относительно небольшого нагрева наружных стен печи, благодаря чему такая последняя считается более безопасной в эксплуатации.

С другой стороны, прекрасно борется с так называемым «лучистым теплом» — малоприятным инфракрасным излучением раскаленного докрасна металлического корпуса — каменная обкладка, которая может просто обрамлять печь, а может и выступать полноценным экраном для корпуса. Из отечественных это печи-сетки «Саяна», «Термофор» и «Имболк», облицовка которых из талькохлорита.

Подборка чертежей популярных конструкций

В силу своей конструкции печь для бани чертежи имеет совершенно другие, чем традиционные печи для обогрева дома. Неспроста их еще называют каменками – в них оборудован специальный карман для нагрева груды камней, благодаря чему такие печи протапливаются достаточно быстро, а теплоемкость их высока.

Чертежи кирпичных печей для бани

Если говорить о материале печи, то издавна в русских банях использовалась массивная кирпичная кладка на глиняном растворе. И даже сегодня многие поклонники пара и веника предпочитают только этот вид печей – ведь именно они лучше всего подходят для получения сухого пара.

В зависимости от своей конструкции банные печи бывают колосниковой и бесколосниковой топки. Бесколосниковая более проста в обслуживании и экономична, а потому просто идеальна для бережного расходования дров. Зато колосниковая топка, с отдельным поддувалом, создает достаточно мощное высокотемпературное пламя, благодаря которому воздух в парилке и каменная закладка разогревается так быстро, насколько это необходимо.

И просто незаменимыми колосниковые печи для тех, у кого в запасе есть только сырые или свежезаготовленные дрова, а вот бесколосниковые печи куда более требовательны к качеству имеющегося топлива.
