Печи для бани маленькие – 20+ лучших дровяных печей для русской бани и сауны

Кирпичные печи для бани чертежи с порядовками

Порядовка кирпича в конструкции печи для бани

Порядовка печи для бани, или схема укладки кирпичей, является важнейшим элементом, с помощью которого вы можете выполнить правильную кладку печи, обладая при этом минимальными навыками выполнения печных работ.

Стоит отметить, что, несмотря на обилие в продаже готовых металлических печей, традиционная дровяная каменка до сих пор удерживает пальму первенства в русских банях. При этом порядовка кирпичной печи для бани, правильно выдержанная, позволяет выполнить её конструкцию надёжной, что положительно скажется на сроке службы вашей печки.

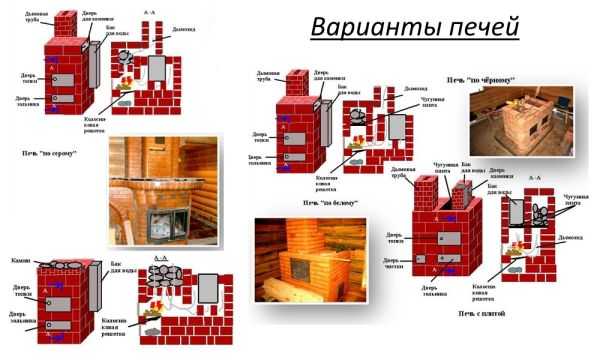

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.

При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

• серая печь;
• чёрная;
• печь по-белому;
• каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.

Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсо

superbany.ru

самодельные и покупные мобильные печи

Главная страница » Печи для бани » Обзор печей для походной бани: самодельные и покупные

Тем, кто всерьез увлечен туристскими походами, нет нужды говорить о том, что такое возможность помыться в бане после нескольких дней пребывания на природе. Но походные бани могут быть и самоцелью, когда люди отправляются на природу исключительно с целью попариться и искупаться в красивом месте. Для тех и других мы расскажем о том, какой может быть мобильная баня и печки для нее.

Баня в походе — как организовать

Независимо от того, о какой — мобильной или стационарной — бане идет речь, в ней обязательно должно присутствовать само помещение парилки, в котором удерживается пар и горячий воздух, а также печка, которая этот жар и пар производит. А вот полки — по возможности.

Соответственно, если на месте нет готовой парилки, ее нужно самостоятельно привезти туда, а печку для парной можно либо собрать из подручного материала, либо воспользоваться покупной. Промежуточный вариант — взять с собой некоторые заготовки для создания печки на месте. Но обо всем по порядку.

Еще одним фактором будет характер похода. Труднее всего тем, кто хочет попариться в пешем походе. Им придется нести лишние килограммы на себе. Проще всего тем, кто едет на машине до места — у них нет чересчур жестких ограничений на вес, поэтому они могут взять печку потяжелее, к примеру. Остальные случаи (водный, конный туризм) — что-то среднее между первым и вторым.

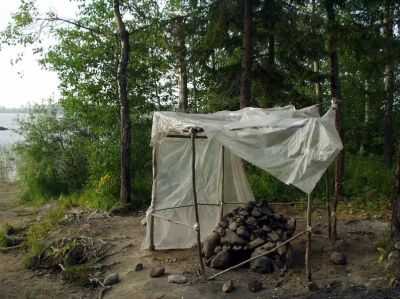

Проще всего, разумеется, взять с собой полиэтилен, на месте нарубить стойки, а в качестве печки использовать найденные на месте камни, нагретые костром. В этом случае груз увеличится только на вес плотного полиэтилена.

Но не будем забегать вперед. Ниже мы опишем разные самодельные и покупные варианты, а пока расскажем об их плюсах и минусах.

Достоинства и недостатки печи, изготовленной на месте и привезенной

Изготовленная на месте печь могла бы считаться оптимальным вариантом для пешего похода, если его участники нормально относятся к приготовительным работам, которые предшествуют банным процедурам.

Потому что для нагрева камней нужно собрать достаточно большое количество дров — это не менее двух часов активного сбора, причем годится исключительно сухостой, дрова должны быть не слишком тонкими, потому что тонкие сгорают быстро и не дают нужного жара, но и не слишком толстыми — не больше 15 см в диаметре.

В отсутствие привезенного, понадобится время и на изготовление каркаса из жердей.

Да и сам костер с камнями должен поддерживаться до 6 часов.

Так что можно придти к выводу, что основное достоинство изготовления походной бани на месте в том, что она не утяжеляет груз, который берется в поход. Но при этом ее основной недостаток — в необходимости вложить достаточно труда и времени на ее подготовку.

В то же время привезенная с собой печка тоже не лишена недостатков. Мы уже говорили, что только самые легкие модели можно взять в пеший поход. Но именно они отличаются наименьшей мощностью.

С другой стороны, покупные печки незаменимы в холодное время года, когда они не только согревают палатку, но позволяют готовить в ней. И это — помимо парилки в самый холод!

Стоят они не сказать, что совсем дешево, учитывая срок эксплуатации такой тонкой стали, но это плата за нержавейку.

На наш взгляд, покупать печку рентабельно только для заядлых туристов, путешествующих в разное время года.

Самодельная печь для походной бани

Для начала поделим все варианты на два класса: париться с самодельной печкой можно «по-черному» и «по-белому». В первом случае костер с дровами оказывается внутри палатки, во втором камни переносятся из костра в палатку, а грязь остается снаружи.

Впрочем, поступить можно по-всякому: кто-то дожидается прогорания дров, а потом переносит каркас с тентом так, чтобы камни оказались внутри. Кто-то переносит только каркас, а тент натягивает потом. Если же переносить камни, то это удобнее делать по предварительно уложенному желобу от костра до палатки.

Главное: чтобы искры от костра не прожгли вашу банную палатку. А добиться этого можно разными способами — кому какой больше по душе.

Кстати, способов укладки камней и дров тоже много.

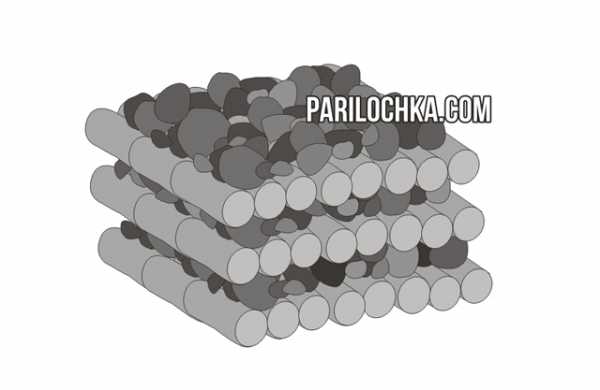

1-й способ «Бутерброд»

Дрова и камни укладываются на землю послойно, начиная с дров, причем вниз идут наиболее толстые полешки 10-15 см в диаметре. Потом слой камней. Костер начинают разжигать тогда, когда уложено 3-4 слоя. Но в процессе горения, когда дрова выгорают, камни нижних слоев смешиваются, можно добавить еще слоев наверх. Все зависит от запланированного количества камней.

Длительность горения такого костра — не менее 2 часов, а лучше больше (до 6). И камни должны прилично раскалиться.

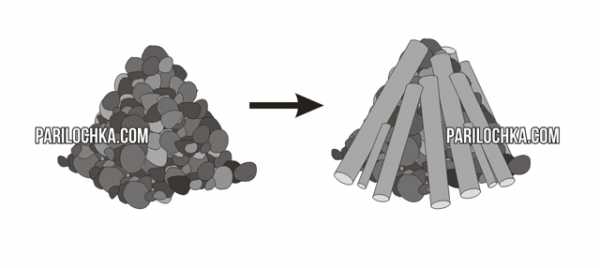

2-й способ «Пирамида»

В этом случае сначала выкладывается пирамида из камней, которая со всех сторон обкладывается дровами. В процессе горения добавляются новые дрова — до тех пор, пока камни в пирамиде не прогреются до нужной температуры. Хорошо, если видно, что они

светятся малиновым, но днем это трудно разглядеть.

3-й способ «П-образный очаг»

Для нагрева камней подобным образом надо сначала выложить что-то вроде очага в форме буквы «П». Для этого придется поискать достаточно плоские камни, которые будут напоминать кирпичи. Из таких «кирпичей» выкладывается очаг такой высоты, чтобы в него помещалось достаточное количество дров во внутренней полости. Кирпичные печи подробно проанализированы здесь.

Верх очага закрывается камнями. Это можно сделать тоже разными способами. Можно просто аккуратно сложить камни так, чтобы они образовывали щелистый свод. Можно упростить задачу, положив на верх очага решетку, а поверх нее — уложив пирамиду камней.

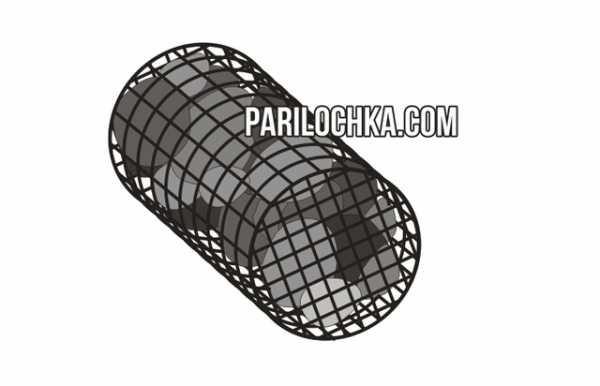

4-й способ «Сетка с камнями»

В этом случае помимо тента с собой придется везти еще и сетку для камней. Или даже несколько сеток, потому что в этом случае удобно менять остывающие на те, что ждали своего часа в костре.

Итак, нужно сделать из сетки цилиндр, закрыть его с одной стороны такой же сеткой (сделать дно), а уже на месте наполнить камнями и закрыть второй торец. Потом сетка отправляется в костер, нагревается, переносится в баню, остужается водичкой и снова отправляется в костер. (Поэтому лучше делать несколько).

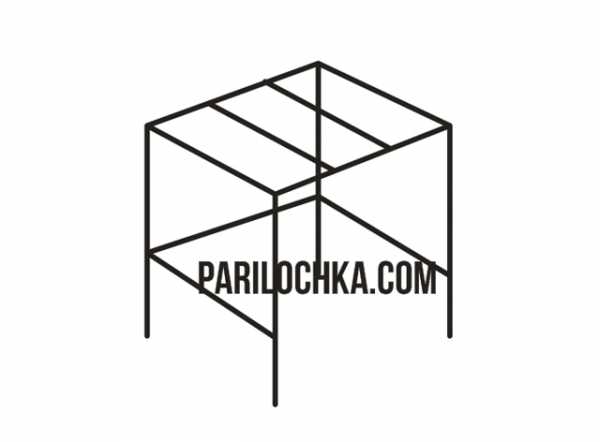

5-й способ «Каркас из прутка»

Еще одна домашняя заготовка — это сваренный из арматурного прутка простенький каркас, на который удобно укладывать камни, чтобы внутри оставалась «пещерка» для костра. С ним вам уже нет необходимости искать плоские камни.

6-й способ «Трубопровод для сауны»

Оригинальный способ обогрева палатки и устройства в ней суховоздушной финской бани заключается в том, чтобы

приспособить для подачи горячего воздуха длинную трубу. Обратите внимание, что печам для сауны посвящен отдельный раздел с несколькими статьями.

Для этого надо будет выбрать место с перепадом рельефа, чтобы в низинке развести костер, а палатку поставить повыше, но в пределах досягаемости трубы.

Трубу ближе к концу (но не сам конец) проводят через костер, чтобы она могла свободно затягивать воздух извне, нагревать и поднимать его в палатку.

Однако мы не упомянули о самодельных металлических печках. И вот почему: они тяжелые. Промышленно изготовленная печь для походной бани делается из жаростойкой нержавейки толщиной 0,5-0,8 мм. Обычно это сталь AISI 430. Но варить нержавейку самому сложно, поэтому самодельные печки делаются из более толстой конструкционной стали

. А это резко увеличивает их массу. Что приемлемо только при выезде на автомобиле или в стационарной бане. Поэтому металлические и в частности чугунные печи являются популярным видом агрегатов.

На заметку! Даже промышленные печки, кроме нескольких действительно легких моделей, весят 15-20 кг, при том, что изготовители максимально облегчают их вес.

Печь для мобильной бани из магазина

Рынок таких печей не так уж велик, ему далеко до обычных стационарных. Все, что нам удалось найти, мы опишем в нашем обзоре.

Продукция компании PoshehonStar

Фирма PoshehonStar выпускает печи для мобильной бани в виде серии под общим названием «Пошехонка». В нее входят три печи, различающиеся размерами и мощностью.

Фото PoshehonStar

Вот параметры каждой из представленных производителем моделей:

Толщина стенок 0,5 мм, дымоходных труб 0,4 мм. По словам производителя, для изготовления печей используется легированная немагнитная нержавейка AISI 304. То, что она немагнитная — хорошо, значит, жаропрочная.

Кстати! Обратите внимание на марку. Чаще встречается AISI 430.

Также на фирме надеются, что печка прослужит владельцу не менее пяти лет, но гарантию дают только на один год.

В комплекте поставляются: сборный дымоход из 5 прямых и двух угловых (45 градусов) труб, сумка-чехол, металлическая разделка при установке в палатку.

Парогенератора нет, пар добывается от камней, для этого их надо уложить на верх печи, а лучше на какой-нибудь поддон, чтобы поместить больше.

Помимо использования в походной бане «Пошехонка» годится для готовки пищи и обогрева палатки (это относится к большинству походных печей).

Время непрерывного горения от 5 до 10 часов — этот параметр зависит от модели. В большей — горение дольше.

Продукция компании «ГорынычЪ»

Линейка походных печей представлена тремя моделями разной мощности: «Горыныч», «Ярило», «Громила».



Материал, из которого они изготовлены — сталь AISI 430, толщина деталей 0,4-0,8 мм. Предел жаропрочности этой марки стали 850 градусов.

фото производителя горынычъ.рф

Комплект поставки одинаков для всех моделей: печь, шибер, дымоход разборный, ножки, кочерга, искроуловитель, парообразователь.

Наличие парогенератора избавляет от необходимости искать и разогревать камни. Он прекрасно справляется с выдачей пара уже в начале топки. Поэтому печи с парогенератором востребованы и популярны.

Использованная в конструкции цилиндрическая форма хороша тем, что ее не ведет от жара и перепадов температуры. А для того, чтобы снизить тепловую нагрузку на торцы, они сделаны в форме конусов и набиты минеральной ватой Rockwool.

Помимо этого у печей фирмы «ГорынычЪ» есть защитный кожух и искрогаситель — то и другое весьма способствует пожарной безопасности. Искрогаситель представлен двумя устройствами: внутри печки это отбойник пламени, а наверху дымохода это «зонт».

При желании можно также прикупить бак для воды на 6,5 литров и угловые дымоходные сегменты на 45 и 90 градусов. Печи с баком для воды обладают достаточно широким спектром достоинств, поэтому пользуются спросом у клиентов.

Также в продаже имеются дизельный и газовый модули для тех же моделей.

Продукция компании «Берег»

Печь «Берег Банная» изготовлена из той же марки стали, что и у «Горыныча» — AISI 430, толщина везде 0,8 мм.



В комплект поставки от производителя входят: печь, искрогаситель, съемная дверца, стакан для подачи кислорода, стационарные экраны ИК-излучения, ножки и дымоход.

Кстати, те же экраны одновременно являются коробом для камней, куда их может поместиться до 20 кг.

Габариты топки (ДШВ) 520х195х180 мм.

Габариты печки (ДШВ) 700х280х415 мм.

Вес 11,5 кг.

Продукция компании «Теплодар»

Печь для мобильной бани Алтай. Фото Теплодар

Печь «Алтай» российского производителя имеет следующие габариты:

ВШГ 615х880х425 мм.

Вес 14 кг

Материал — жаростойкая, высоколегированная сталь. Марку производитель не указывает.

Камни не нужны, потому что есть парообразователь, причем фирменный — многосекционный, скоростной.

Парилка готова через 10-20 минут. Объем обогреваемого помещения — до 70 кубометров.

Также у печи есть конвекционный кожух, который усиливает воздухообмен и защищает от пожаров и ожогов.

У печки есть стеклянная дверца, складной дымоход, ножки, проходной узел из негорючего материала, сумка.

В отзывах к этой печке говорилось, что стеклянная дверца в походе часто бьется, а реальный вес печки в сумке не 14, а все 18-19 кг. Парогенератор нареканий не вызвал.

Продукция компании «Инвент Групп»

«Печь туристическая для походной бани», производитель — Инвест Групп. Изготовляется из нержавейки толщиной 0,5-0,8 мм. Конструкторы предусмотрели короб для камней, куда помещается 10-20 кг.

Комплект поставки: дымоход сборный, ножки, зольник.

У печи есть пламегаситель, благодаря которому КПД печки оказывается выше. Помимо этого приспособление препятствует прожиганию искрами тента.

Длительность горения одной закладки от 1 до 4 часов — этот параметр зависит от топлива.

Мощность 4 кВт, объем обогреваемого помещения 50 кубов.

Масса агрегата — 15 кг.

Габариты 550х400х250 мм.

Печь Экономка. Фото Инвест Групп

Продукция компании «Термофор»

Печь «Пичуга»

Годится для бани, обогрева палатки и варки пищи. В комплект входят: дымоход, ножки и сумка.

Габариты ВШГ: 570х230х550 мм.

Парогенератора нет, зато есть искрогаситель.

Вес 15 кг.

На сайте «Термофора» в каталоге «Пичуги» нет, зато есть другая печь для мобильной бани — «Дуплет». О ней сказано, что она изготовлена из жаропрочной стали. В комплект поставки входят: сумка и дымоход.

Печь Дуплет. Фото Термофор

Парогенератора тоже нет.

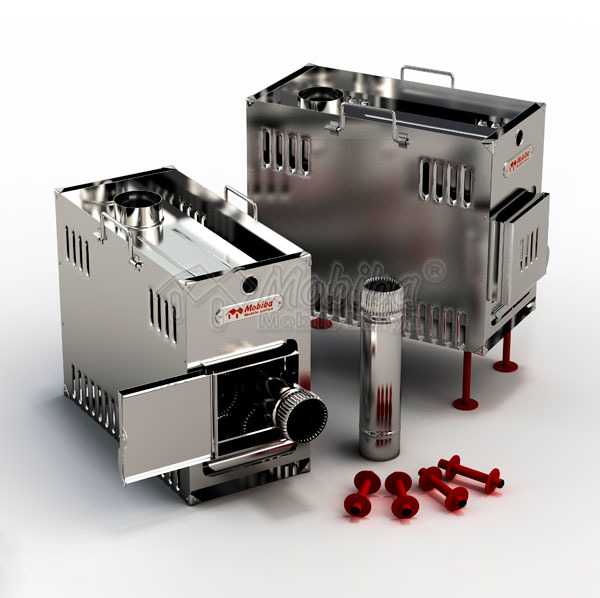

Продукция компании «Мобиба»

В линейку походных печей от производителя входят: «Паробомба-3», «Гравицапа КЦ-1», «Медиана-5», «Согра-3».

«Паробомба-3»

Комплект поставки: конвектор, парогенератор, чехол, дымоход, корона. поддон для камней.

Изготовитель предоставляет владельцу возможность выбора при получении пара — можно от камней, можно от парогенератора, который, кстати, двухсекционный и нагревает пар до 600 с лишним градусов. А чтобы не свариться от такой температуры пар выводится не в палатку, а под кожух-конвектор. Поэтому он не обжигает.

Объем топки 49 литров, объем парогенератора — 5,8 л.

Диаметр печки 380 мм, высота с подиумом 880 мм.

Вес 19,4 кг.

Видео

На офсайте позаботились о том, чтобы у покупателей было полное представление об их продукции, предоставляется подробный обзор:

«Гравицапа КЦ-3»

В комплект входят печи: конвектор, чехол, дымоход, корона, сегмент-пароперегреватель, полка-донце для камней.

Диаметр печи 380 мм. Высота с подиумом 810 мм.

Вес 13 кг.

Диаметр топки 270 мм.

Высота топки 400 мм.

Объем топки 23 литров.

Есть парогенератор, как у «Паробомбы», и место для камней.

«Медиана-5»

Банная походная печка, но с возможностью приготовления на ней пищи. Варочная поверхность усилена ребрами жесткости.

Походная печь Медиана-5. Фото Мобиба

Вес печи 16,6 кг (вместе с дымоходом).

Габариты (ДШВ): 620х280х610 мм (с ножками).

Объем топки 29 литров.

Глубина топки 40 см.

Усовершенствованный конвектор, благодаря чему не перегревается пол.

Усовершенствованный замок на дверце — не стучит в дороге.

Имеется встроенный искроуловитель.

В модели отсутствует парогенератор, но можно париться с камней. Производитель рекомендует светлые камни округлой формы, размером с гусиной яйцо или чуть больше.

ВАЖНО! Холодный воздух снаружи палатки приводит к быстрому зарастанию дымохода сажей. При новой топке старая сажа нагревается и может отделиться, вылететь в трубу, упасть на тент и прожечь его. Поэтому чистить дымоход надо раз в сутки. По крайней мере следует простукивать холодную трубу, чтобы сажа падала вниз. Кто не хочет чистить — может купить искрозащитную накидку для тента.

Полезное видео

Обзор «Медианы-5» от производителя:

«Согра-3»

По словам производителей, «в теплую летнюю погоду» «Согра-3» вполне может быть использована в качестве банной печки-каменки. Но основное предназначение этой модели все-таки обогрев дачи, гаража или теплицы. Дело в том, что «Согра-3» представляет собой высокоэффективную печь длительного горения — одной закладки хватает на непрерывный обогрев в течение 10 часов.

Разумеется, она может пригодиться в длительном походе — обогревать палатку. Кроме того, на ней можно готовить еду.

Весит такая печь 11,5 кг.

Габариты (ДШВ): 600х330х470 мм.

Объем топки печи Согра-3 — 25 литров.

Материал — жаростойкая нержавеющая сталь.

В комплект поставки входят: конвектор, искроуловитель, варочная поверхность, чехол. дымоход, ножки.

Видео

Обзор:

Тестирование на длительность горения:

Да, из видео вы узнали, что «Мобиба» производит еще и печку «Дюна». Но эта модель не предназначена для использования в походах. В сущности, это упрощенная «Согра», у которой нет искрогасителя. И именно по этой причине она не годится для установки в палатке. Основное назначение — обогрев дачных и туристических домиков. Вес 8,1 кг.

***

На этом наш обзор закончен, а выбор походной печки по-прежнему за вами.

Где купить

Помочь в выборе могут сотрудники компании, которые представлены в разделе «Где купить печи для бань и саун». Они предлагают широкий выбор агрегатов, в том числе и походных.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.

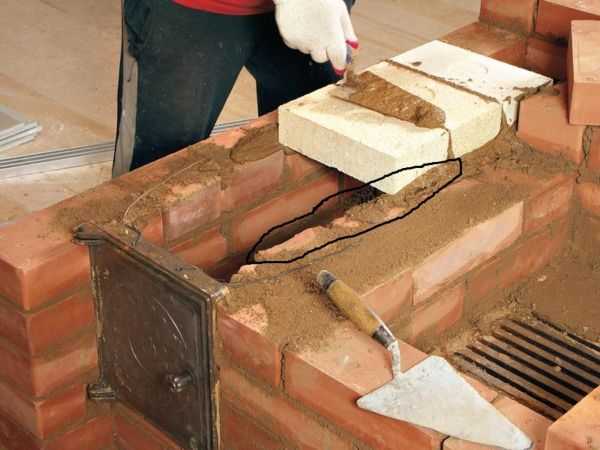

• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

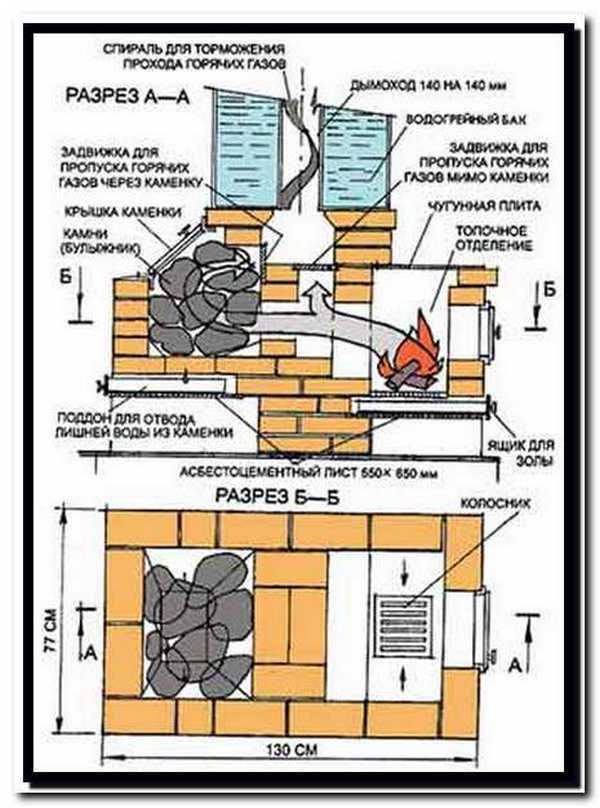

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

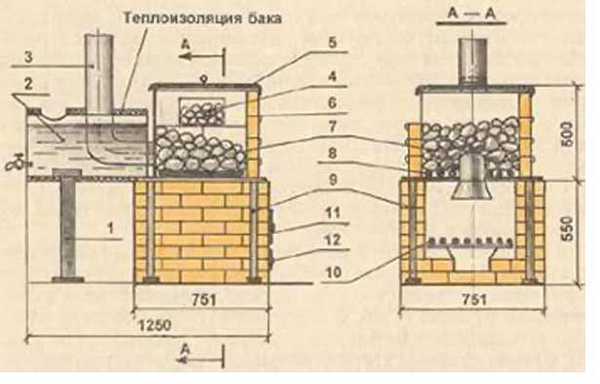

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

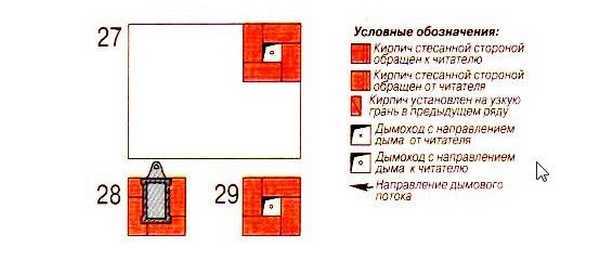

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

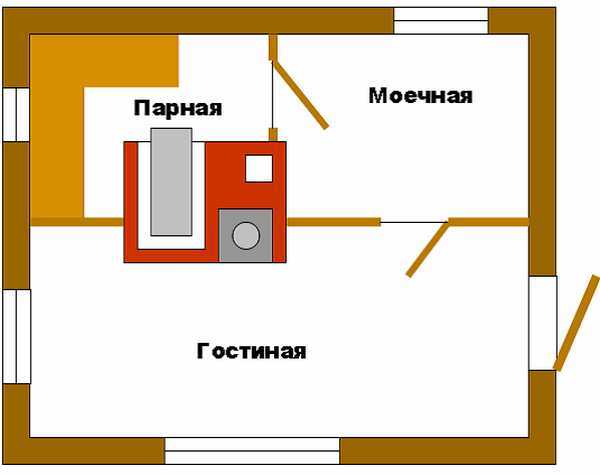

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

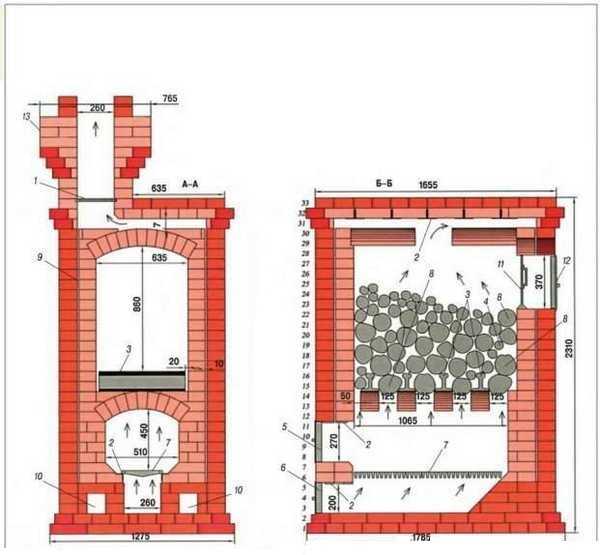

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800^оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

baniwood.ru
