9 преимуществ печей для бани с теплообменником [+6 ФОТО]

Хорошая печь в бане может выполнять как минимум три функции – нагревать парилку, поддерживать температуру в комнате отдыха и подогревать воду. В последнем случае используют теплообменник для банной печи, представляющий собой, например, спираль из трубы, наполненную водой, поступающей из накопительного бака.

Под действием тепла холодная вода начинает циркулировать и нагревает всю емкость.

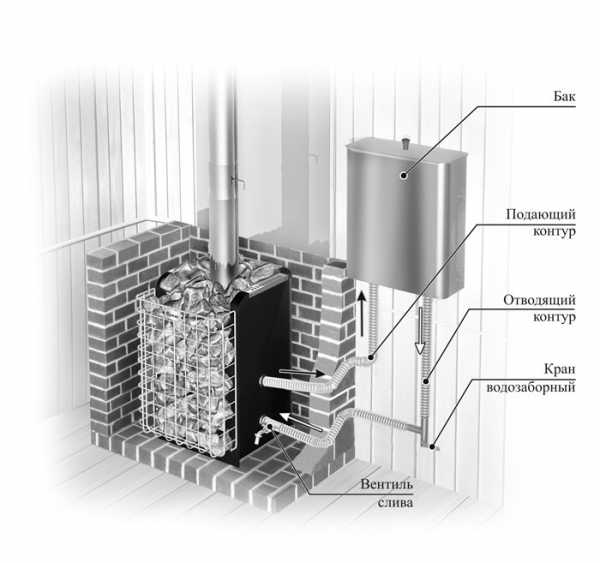

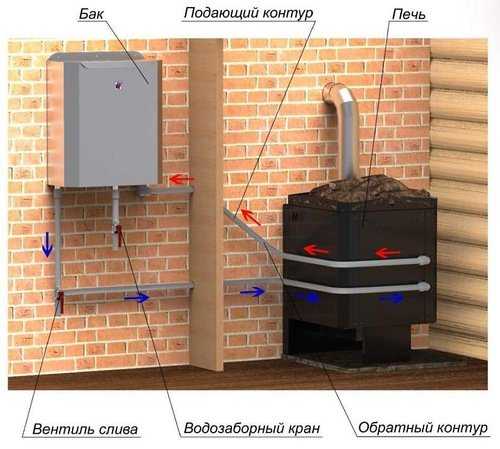

На фото — схема работы печи с теплообменником

Как выбирать теплообменник

Если вам необходима дровяная печь для бани с теплообменником, необходимо заранее определиться с системой, которая вам лучше всего подойдет:

1. Змеевик – наиболее простой вариант, который изготовлен из трубы в виде спирали. Его устанавливают в печь, откуда выводят наружу два патрубка – «вход» и «выход».

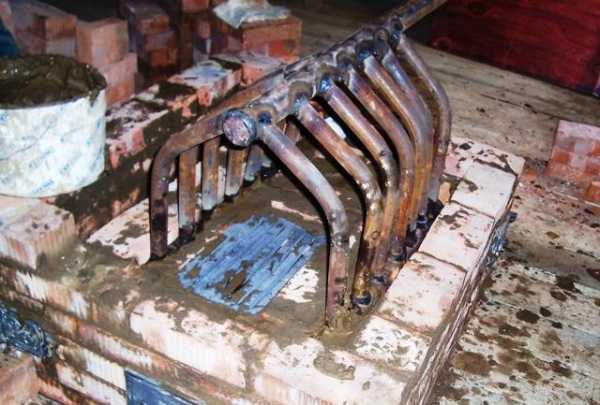

Змеевик

2. Две емкости – прямоугольная (нижняя) устанавливается в топку, а цилиндрическая (верхняя) – снаружи. Топливо прогревает первую и тепло переходит во вторую. Горячая вода под давлением идет в нужные помещения, и у вас получается полноценный котел. Такая система позволяет значительно экономить деньги.

Принцип работы системы

Банные печи с теплообменником обязательно должны быть заполнены жидкостью, в нашем случае водой, но, если вы хотите, чтобы использовалась печь для бани с теплообменником для отопления помещений время от времени – антифризом.

Схема работы достаточно примитивна – прогрев осуществляется:

• благодаря естественной циркуляции;
• с помощью электронасоса.

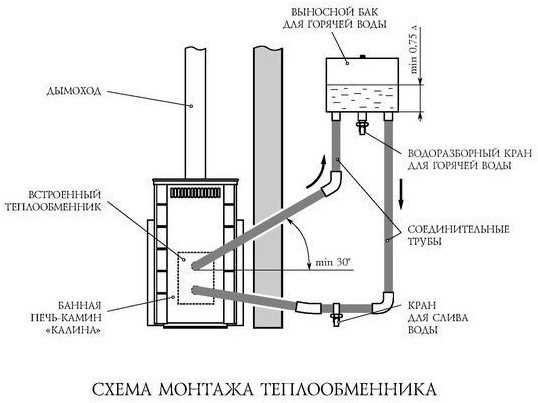

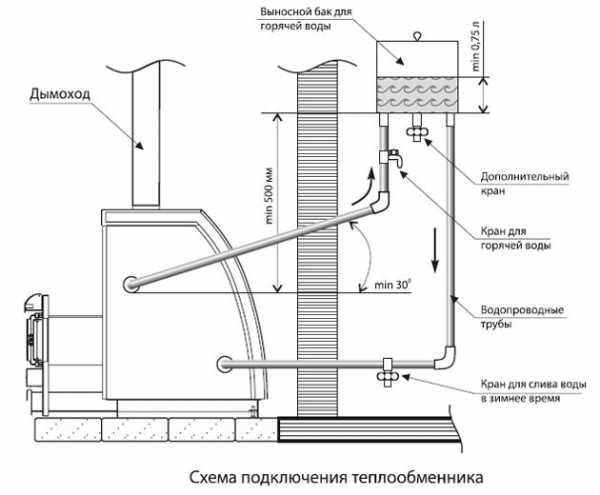

Схема монтажа

Ниже будут описаны нюансы, с которыми можно столкнуться и которые влияют на КПД устройства:

• Специалисты советую устанавливать печь в баню с теплообменником с открытой системой нагрева воды, т.е. без давления;
• Наиболее эффективным вариантом нагрева считается система, где протяженность труб не превысит трех метров. Этого достаточно, чтобы поместить бак сразу за стеной парилки бани;
• Внутренний диаметр трубы для теплообменника должен быть не меньше 1″, тогда жидкость сможет без труда справиться с сопротивлением и можно не ставить циркуляционный насос.

Как правильно установить печь

Короткая инструкция поможет это сделать самостоятельно, без привлечения сторонних лиц.

1. Подготовьте фундамент глубиной 400 мм, высота корректируется в зависимости от топки.
2. Огородите каменку бани кирпичной кладкой с использованием глиняного раствора.

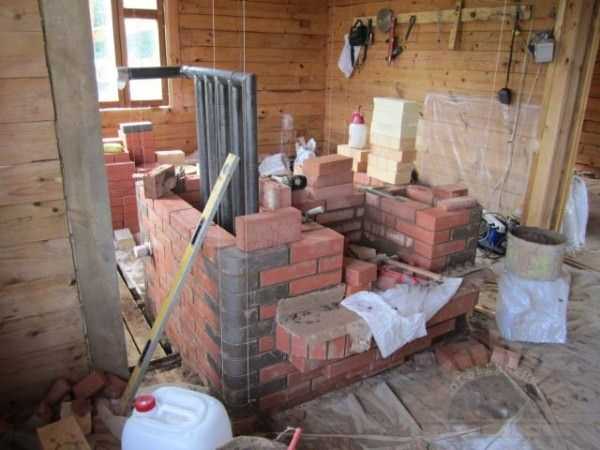

Ограждение каменки в бане

3. Установите в топочное отделение теплообменник. При этом выход топки следует заранее вывести в отдельную комнату.
4. Заизолируйте трубы, исходящие от теплообменника.
5. Выведите дымоход бани через заранее сделанное отверстие в крыше и защитите деревянные элементы металлическим листом и асбестом.
6. Проведите тщательную герметизацию всех стыков.

Как самостоятельно сделать теплообменник

Для того чтобы сделать данный элемент своими руками, вам понадобятся металлические пластины толщиной 2,5-3 мм, сварочный аппарат и умение им пользоваться. Соединяют две емкости – нижнюю и верхнюю трубами.

Следите, чтобы все швы должны быть герметичными. Если банная печь с теплообменником будет использоваться в виде котла, и от нее будет происходить разноска тепла на батареи, ее размер и диаметр труб рассчитайте, исходя из размеров помещений бани.

Совет: проверяйте наличие воды в баке, перед тем, как начнете топить печь.

Расчет площади

При расчетах следует знать, что 1 м² теплообменника может давать при нормальной топке до 9 кВт мощности. Если учитывать, что для бани 5 м на 5 м приблизительно требуется 5 кВт, можно составить приблизительный размер будущего устройства.

Не забывайте, что многое зависит от того, где размещена печка для бани с теплообменником и от интенсивности горения топлива. Поэтому необходимо сразу брать многократный запас при расчете.

Размещение печи и вынос нагревательного бака с водой

Проверка

Подготовьте детали, раскроенные из металлического листа, прихватите их сваркой, проверьте расчеты и окончательно их закрепите между собой.

После этого проверьте систему таким образом:

1. Заварите нижнюю трубу.
2. Наполните систему жидкостью до самого верха.
3. Соедините выходное отверстие с емкостью.
4. Начните заполнять систему сжатым воздухом, наблюдая за давлением по манометру.
5. Заварите возможные места течи повторно, слив предварительно жидкость.

Совет: следите, чтобы суммарное количество труб и стыков было минимальным.

Преимущества

Хотя цена модернизации обычных печей или создание устройств по собственным размерам будет выше обычных устройств для бани, это того стоит.

Давайте поймем, какие преимущества дают печи для бани печи с теплообменником:

1. Вы получаете 3 в 1: создание пара, прогрев помещений и получение горячей воды.
2. Теплообменник позволяет вынести бак с горячей водой в нужное для вас место.
3. Современные материалы способствуют долгому сроку эксплуатации таких изделий.
4. Часто такие печи имеют топку с жаростойким стеклом, которое облегчает контроль горения и позволяет наслаждаться пламенем.
5. Устройство особенно востребованы в банях, где парная и моечная расположены в разных помещениях.
6. Внешний вид печи с теплообменником довольно привлекателен, а их эксплуатация не вызывает хлопот.
7. Устройства компактны, что позволяет экономить пространство.
8. Печи подходят как для влажного, так и для сухого пара.
9. Жесткость конструкции дает возможность устройствам не деформироваться при нагреве.

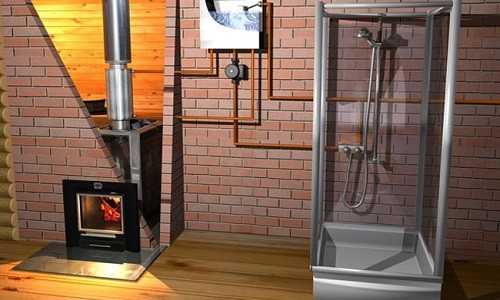

Вынос топки с жаропрочным стеклом в комнату отдыха

Правила безопасности

1. Запрещается прикреплять трубы от теплообменника к стене неподвижными соединениями. При нагреве они могут изменить свои размеры и повредить последние.
2. Мощность теплообменника должна составлять не более 10 % мощности печи.
3. Объем выносного бака для воды должен прогреваться не ранее, чем через два часа после начала топки.

4. Запрещается наливать воду в печь, разогретую до высокой температуры.

Вывод

Банные печи с одновременной возможностью нагревать воду и отапливать помещение дают возможность экономить ресурсы. Можно приобрести готовые устройства или сделать их самостоятельно, воспользовавшись статьей. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Теплообменник для банной печи своими руками

Содержимое:

1. Как работает теплообменник в банной печке
   1. Встроенный теплообменник
   2. Самоварного типа
2. Какой теплообменник выбрать для печи в баню
3. Как установить теплообменник в печь
4. Какие печи для бани лучше – с контуром или без

Кроме прогрева парной до необходимой температуры, для комфортного посещения бани или сауны нужно большое количество горячей воды. Решают проблему разными способами: установкой бойлера или проточного водонагревателя.

Судя по отзывам потребителей, наиболее экономичным и теплоэффективным решением считается теплообменник для банной печи. Устройство, в зависимости от конструкции, обеспечивает потребности в ГВС и позволяет полноценно обогреть смежные помещения: моечную и предбанник.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

1. Классический змеевик.

2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).

3. Самоварный теплообменник, устанавливаемый на дымовую трубу.


Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

• Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.

• Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.


Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

1. Надежность.

2. Достаточная теплоотдача.

3. Возможность работы без использования теплообменника.


По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

• Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.

• Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

• Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

• Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.


Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:



• Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.

• Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.


Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

• Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.
  Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.

• Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.


Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.

Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.

Работы выполняют с соблюдением следующих рекомендаций:

• Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.

• Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.

• Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.

• Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.


Использовать печь с встроенным теплообменником без воды, запрещается. Жидкость служит теплоотводящим элементом, охлаждающим контур. Без теплоносителя, всего после нескольких топок, наблюдается деформация и прогорание металла, после чего печь приходит в негодность.

[media=https://www.youtube.com/watch?v=KNBmIRYBoxw]

[media=https://www.youtube.com/watch?v=Eh3VBkigyXw]

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.

За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.

В качестве недостатков выделяют:

• Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.

• Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

• Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.


В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.

Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.

Популярность моделей с встроенным контуром ограничивает то, что они не могут работать без теплоносителя. Отечественный покупатель отдает предпочтение традиционным печам и модификациям с водонагревательным баком, монтируемым на дымоход.

avtonomnoeteplo.ru

Печь для бани с теплообменником для воды

Теплообменник делают посредством змеевика (трубка согнутою кольцом, размещенную в баке) или задействуют более сложную конструкцию. Последняя составляет две емкости, которые соединены трубами. Нижняя емкость прогревается и поставляет воду в верхний цилиндр. При помощи такой системы можно не только греть воду, но и отапливать предбанник или парилку.

Функционирование встроенного теплообменника

Теплообменники заполняют водой из любого источника (если вода загрязнена, ее предварительно отфильтровывают), естественная циркуляция жидкости будет происходить за счет перепада температуры.

Есть и топки с электронасосом. Однако на эффективность работы будут влиять:

• система подогрева: лучше выбирать открытую, в ней не будет нагнетаться давление;
• трубы: оптимальный вариант – протяженность до трех метров;
• диаметр трубки: размер – не менее 2,5 см, иначе печь для бани с теплообменником для воды не сможет выполнять свою основную функцию, так как водообмен будет затруднен.

Устройство печи должно быть с фундаментом, заглубленным до 0,5 м. Обогревающую систему необходимо отгородить кладкой из кирпича на песчано-глиняном растворе. В комнате, где монтирована печь, устанавливают теплообменник. Топка выносится за пределы банного помещения.

Есть два варианта монтажа теплообменника: внутренний и внешний. Внутренний вставляется в боковину печки, делается по схеме змеевика или так называемой «рубашки». Внешняя система теплообмена представляет собой трубку, опоясанную герметичным резервуаром.

Любой вид теплообменников заполняют водой. Она подается посредством сообщаемой емкости – навесного бака. В качестве соединителя используют два штуцера (верхний, нижний). Схема функционирования не сложная: циркуляция нагретой жидкости происходит естественно (по физическим законам) или же работает электронасос.

Вычисление площади

Для нормального обогрева малогабаритного помещения нужно 5 кВт – то есть 1 м² теплообменника должен выдавать около восьми кВт за период топки. Многое зависит от месторасположения котла и качества горючего, но после окончания процесса горения, температура очень быстро упадет раз в восемь. Поэтому размеры теплообменника вычисляют с запасом.

Форма конструкции может быть различной. Популярный материал – трубки из нержавейки. Но также можно использовать инновационный подход: двухшвеллерный коллектор и пластинчатые образцы.

Конструкцию можно сделать и собственноручно. Для этого понадобиться (под кирпичную печку на дровах) металлические листы 0,25 см толщиной. Цилиндрическую емкость сверху, соединяют трубами с нижней прямоугольной. Главное, сделать зазоры минимальными. Габариты печки и трубок рассчитывают относительно банного помещения.

После нижняя трубка заваривается, заливается вода, выходное отверстие подключается к емкости. Применяя манометр, систему заполняют сжатым воздухом и проверяют швы на прочность. Схема на фото ниже.

Теплоизоляция понадобится в том случае, если с помощью теплообменника будут прогреваться смежные комнаты.

Чугунная печь, в отличие от железной, сможет давать нагрев намного дольше, но сегодня качественную модель нелегко найти и установить.

Для обработки банных печей с теплообменниками можно использовать продукцию «Сенеж», «Везувий» или «Термофор».

Особенности монтажа и эксплуатации

Конструкция позволяет устанавливать теплообменник не только в парилке, но и в предбаннике или моечной. Для небольших бань можно подобрать малогабаритную конструкцию. При этом, мощность теплообменника должна быть не выше 10% от печной. А трубы, соединяющие бак и систему закрепляются на стене в подвижном состоянии, так как при нагреве они будут изменять свои размеры.

Если система разогрета, ее нельзя заполнять водой. Резьбовые элементы уплотняются жаростойкими прокладками. Бак выбирают таких размеров, чтобы вода в нем начала прогреваться спустя два часа после начала топки, или же она превратится в пар.

Для кирпичной печи можно сделать теплообменник самостоятельно (см. Бак для горячей воды для бани). Монтировать уже готовую печь с теплообменником достаточно просто. Нюансы процесса на видео ниже.

Все, что потребуется — это набор инструментов и навыки проведения работ.

banyagid.com

Теплообменник для банной печи

Задумываясь о способе нагреве воды для банных процедур, устанавливать бойлер совсем необязательно. С этой задачей отлично справится теплообменник.

Назначение теплообменников и их классификация

Банная печь, оснащенная теплообменником, выполняет одновременно несколько функций. Помимо своего прямого назначения, печь с теплообменником успешно нагревает воду для душевой. А если конструкция выполнена в форме выносного бака, расположенного в смежной комнате, то устройство одновременно отапливает помещение. Существует 3 варианта устройства теплообменника:

• Внутренний. В этом случае банная печь оснащена змеевиком, расположенном на дне или сбоку.
• Внешний. Выполнен в форме прямоугольного бака, прогрев жидкости осуществляется непосредственно через стенку банной печи.
• Наружный. Представляет собой герметичную емкость, опоясывающую трубу дымохода.

Принцип действия всех теплообменников, предназначенных для банной печи, идентичен – за счет соприкосновения с раскаленной поверхностью дымохода или топки они нагревают воду для емкостей больших объемов, основываясь на принципе конвекции. Их эксплуатация допускает установку водяного бака в смежной с парной комнате.

Независимо от конструкции все теплообменники наполнены жидкостью. С учетом назначения устройства, это может быть обыкновенная вода или антифриз. Поступает жидкость из сообщающейся емкости (накопительного бака или системы отопления). Соединение производится двумя штуцерами сверху и снизу. Вся схема устройства теплообменника не отличается сложностью: она основывается на естественной циркуляции подогреваемой жидкости или за счет подключения электрического насоса.

Профессиональные печники рекомендуют остановить выбор на открытой системе нагрева воды, без применения давления. Также следует учесть влияние протяженности труб на эффективность функционирования всей системы. Оптимальной считается длина, не превышающая трех метров. Этого вполне хватает, чтобы вынести емкость с нагретой водой в соседнюю комнату.

Имеет значение и толщина трубы. Для работы без участия электрического насоса необходимо, чтобы диаметр превышал один дюйм. Иначе банная печь, оснащенная теплообменником, не справится самостоятельно с перегонкой жидкости.

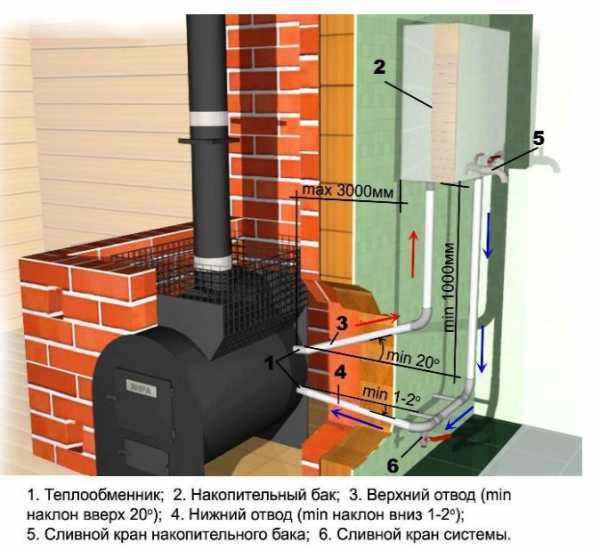

Правила установки конструкции

Достичь максимальной производительности системы позволит грамотное размещение всех ее элементов. Ключевым моментом является крепление накопительной емкости – она фиксируется выше уровня теплообменника. Конструкция соединяется между собой двумя трубами. Их монтаж производится с соблюдением определенных правил:

• Горячая вода подается в большой бак по трубе, установленной с наклоном 30^о к горизонтальному уровню.
• Труба для подачи в теплообменник холодной воды расположена ниже, угол наклона не превышает 2^о.
• Водяной бак оборудуется краном для забора горячей воды.
• Кран для слива воды устанавливается на нижней трубе.

Внимание! Емкости наполняются водой до начала растопки банной печи. Невыполнение данного условия грозит разгерметизацией сварных швов. При наполнении холодной водой разогретого бака существует риск возникновения аварийной ситуации.

Какие еще важные моменты следует учесть при оснащении банной печи теплообменником:

• Запрещено фиксировать трубы к стене с применением неподвижных креплений. Это объясняется вероятностью увеличения диаметра трубы во время сильного нагрева воды.
• Мощность теплообменника должна соответствовать производительности банной печи и не оказывать на ее работу существенного влияния.
• Выносная емкость подбирается такого объема, чтобы вода в ней была готова к использованию через 2 часа после растопки банной печи. Более ранний прогрев способен спровоцировать закипание жидкости и образованию высокого уровня пара в парилке. Чрезмерно большой объем также нежелателен ввиду длительного нагрева воды.
• После разогрева банной печи и теплообменника избегайте дополнительного доливания воды.
• Для соединения теплообменника с трубами воспользуйтесь уплотнителями, выдерживающими высокие температуры, которые не будут при этом плавиться.

Независимо от того, будете ли вы приобретать готовый теплообменник для банной печи или изготавливать его самостоятельно, обратите внимание на материал для его производства. Он должен обладать устойчивостью к резким перепадам температурного режима.

Принципы работы устройств для нагрева воды

Каждый из трех вариантов расположения теплообменника обладает особенностями.

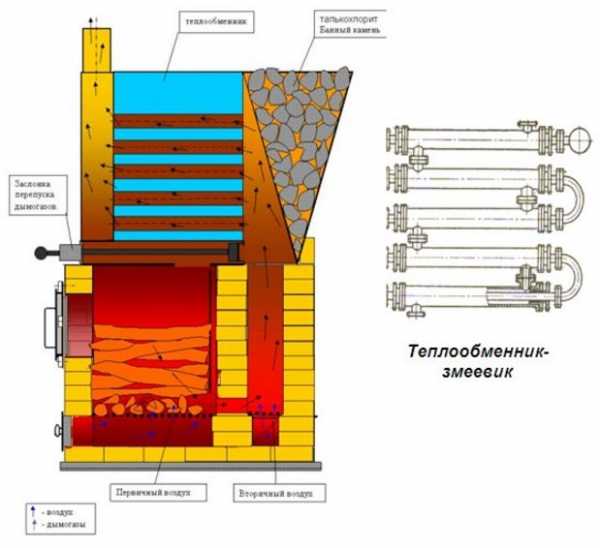

Внутренний змеевик

При внутреннем оборудовании банной печи змеевиком из стальной трубы его устанавливают таким образом, чтобы конструкция не подвергалась прямому воздействию огня и находилась за пределами участка с максимальной температурой. Оптимально, когда теплообменник находится на пути движения отходов сжигаемого топлива, это продлит период его эксплуатации. Среди достоинств модели – сохранение максимальной температуры жидкости длительное время, пока стенки из кирпича или металла удерживают тепло. На выходе из банной печи конструкция оснащается патрубками для труб, соединяющих ее с выносной емкостью. Встроенная модель обеспечивает быстрый прогрев воды, однако это устройство недостаточно эффективно ввиду уменьшения мощности банной печи. Период прогрева парной увеличивается, а дымовые газы беспрепятственно улетучиваются через дымоход. КПД подобной конструкции не превышает 50%.

Внешний навесной бак

Емкость из нержавеющей стали, установленная сбоку банной печи, осуществляет прогрев жидкости за счет инфракрасного излучения одной из стенок. Среди преимуществ отмечается легкость монтажа. Однако, как и в предыдущем варианте, подобный теплообменник уменьшает количество тепла, выдаваемого печью в парную. Дополнительный недостаток конструкции – необходимость регулярно добавлять холодную воду.

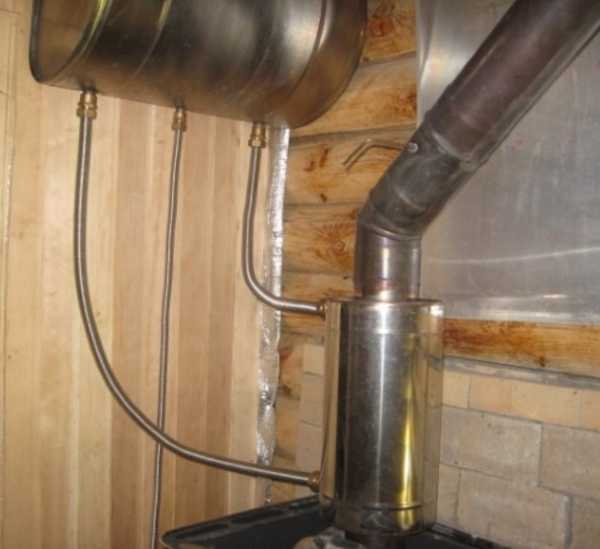

Теплообменник на дымоходе

Наиболее выгодный с точки зрения КПД вариант. Его минимальная производительность составляет 60 %. Это достигается за счет отсутствия влияния теплообменника на работу самой банной печи. Нагрев жидкости осуществляется исключительно благодаря понижению температуры продуктов сгорания. Подобный принцип функционирования конструкции применяют большинство производителей банных печей из металла. Доступный способ установки теплообменника не лишен недостатков: по мере испарения жидкости потребуется ее долив, а также громоздкий внешний вид.

Существует еще один интересный вариант подогрева воды – это модель теплообменника, расположенного на дымоходе, в форме проточного нагревателя небольшого объема (5-10 л). С помощью патрубков он соединяется с выносной емкостью объемом 60-120 л. Размер накопительного резервуара подбирается пропорционально мощности банной печи. За время подготовки парной обеспечивается прогрев воды до требуемой температуры.

При желании можно подобрать комбинированный вариант, когда банная печь оборудована двумя теплообменниками – один встроен в топку, второй базируется на дымоходе. Для обогрева бани вместо накопительного бака для воды к конструкции подсоединяются батареи или регистры.

Краткий обзор печей

Ассортимент банных печей, выполненных из металла и дополненных теплообменником, отличается широким диапазоном ценовой политики, размерами, качеством исполнения, внешним видом и позволяет приобрести наиболее подходящую модель. Это спровоцировало вытеснение кирпичных аналогов ввиду их громоздкости и трудоемкости возведения.

Для парилки объемом до 18 м куб. удобным вариантом прогрева является печь «Везувий» Скиф. Корпус  теплообменника установлен в боковом кармане, в зависимости от потребностей покупателя он оборудуется с левой или правой стороны. Одно из достоинств модели – нахождение каменки в кожухе, окружающем конструкцию. Этим достигается эффект кирпичной печи. Для производства топки использована качественная восьмимиллиметровая сталь, не меняющая пропорций при высоком температурном режиме.

Модель «Торнадо» более мощная и рассчитана на помещение до 20 м куб. Масса конструкции составляет 125 кг, теплообменник встроенный. Установка банной печи требует правильного расчета прочности фундамента. Боковой кожух допускает закладку камней массой до 240 кг. Преимущества модели – мощная топка из чугуна. Разогрев камней в боковом отсеке до максимальной температуры и предотвращение перегрева воздуха обеспечивает удобный кожух. Конкуренцию отечественным моделям составляют финские производители.

Длительная эксплуатация теплообменников для банной печи достигается при условии грамотной установки системы и соблюдения правил эксплуатации конструкции.

bouw.ru

Печь для бани с теплообменником

Печь для бани с теплообменником для воды

Приятно посетить благоустроенную баню, в которой не только качественно сложена каменка, обеспечивающая легкий пар, но и грамотно продуманы системы отопления и водоснабжения. Если в печи установлен теплообменник, то в моечной всегда будет теплая вода, а при условии подключенного к теплообменнику радиатора, даже в зимнюю стужу в бане будет максимально тепло и комфортно.

Печь для бани с теплообменником для воды

Виды теплообменников для банной печи

Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.

По способу крепления теплообменники делятся на два типа:

На заметку! Ни один тип рассматриваемых конструкций не имеет прямого контакта с открытым пламенем в печи.

Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.

Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).

superbany.ru

Виды теплообменников для банных печей, сравнение, обзор моделей

Большинству любителей русской бани нет дела до конструктивного исполнения её печи, однако есть желающие сделать удобную баню своими руками и устроить там хорошую парилку, поместив бак с водой за её стеной. Теплообменник, используемый совместно с кирпичной или металлической банной печью, — это сваренный из устойчивого к явлениям коррозии металла бак, объёмом не более 5 литров. Именно благодаря теплообменнику происходит передача тепловой энергии от нагретого объекта к более холодному — таким образом и нагревается банька. Поэтому, как вы понимаете, выбор правильного теплообменника является очень важной задачей.

Классификация и назначение теплообменников

Существует несколько видов теплообменников устройств, классифицируемых по месту их нахождения:

1. В теле печи;
2. Возле её корпуса;
3. Около трубы дымохода.

Все банные теплообменники выполняют идентичные функции— путём контакта с огненной поверхностью топки или дымохода, они греют воду в ёмкости большого размера, используя принцип конвекции. Их применение позволяет расположить водяной бак в соседнем с парной помещении.

Методы установки системы

Правильное размещение всех компонентов системы позволяет достичь её идеального функционирования. Чтобы добиться такого результата, бак размещают на стене выше уровня теплообменника. Большую и меньшую ёмкости соединяют двумя трубами. Монтаж выполняется по определённым правилам:

• труба подачи горячей воды в большой бак имеет наклон к горизонту до 30 °;
• другая труба проходит ниже, по ней поступает холодная вода для нагрева в сторону печи, угол её наклона равен приблизительно 1 — 2 °. На нижней трубе располагают кран слива воды, а водяная ёмкость комплектуется краном для разбора.

Важным условием надёжности работы системы является обязательное наполнение её водой перед началом топки, иначе может произойти разгерметизация сварных швов или соединительных участков. Наполнение горячего бака холодной водой способно повлечь за собой аварию всей системы.

Опытные мастера советуют так устанавливать бак, чтобы расстояние от топки до него было не больше 3-х метров, а соединительные трубы должен соответствовать по диаметру выбранному типу оборудования. Принято считать, что допустимым будет использование труб с минимальным сечением — 1 дюйм. Иначе, процесс конвекционного обмена между горячей и холодной жидкостью будет затруднён, жидкость не сможет эффективно двигаться по трубам. Если подобная проблема беспокоит, то рекомендуется применение электрических насосов, они прокачивают воду в системе, улучшая её циркуляцию.

Особенности работы теплообменника

Теплообменник, находящийся внутри тела печи, способен удерживать максимальную температуру в водяном баке продолжительное время, пока металл или кирпич сохраняет тепло.

Короб теплообменника, расположенный на трубе дымохода, даёт такое преимущество, что не используется получаемое для обогрева печи тепло, а расходуется тепло выбрасываемых горячих газов. Существенный объём устройства позволяет быстро нагревать жидкость в баке и удерживать высокую температуру во время топки бани. Недостаток конструкции — громоздкий внешний вид.

Располагая теплообменник на боковой поверхности возле топки, можно получить удачную модель отопительной системы, обеспечивающей эффективный нагрев воды и имеющей не плохие эстетические качества.

Теплообменники применяются совместно с печами различных конструкций:

Обогреть большую баню поможет система, где вместо бака с водой используются регистры или батареи. Размер пространства, где она будет применяться, имеет ключевое значение для подбора её элементов, определения их мощности. Считается, что хорошо подобранная модель обогреет баню за 2 часа, жидкость в ёмкости должна достичь нужной температуры за то же время.

Мастера, практикующие установку кирпичных печей с использованием теплообменников, предпочитают монтаж бака непосредственно возле топки, внутри кирпичной «рубашки». Такое расположение способствует длительному сохранению температуры воды.

Обзор печей с теплообменником

Огромный выбор металлических конструкций, их качество и цена, а так же эстетичность внешнего облика и компактные размеры ведут к вытеснению традиционных банных модификаций, выполненных из кирпича. Их место занимают новые металлические модели. Проведём сравнительный анализ некоторых образцов.

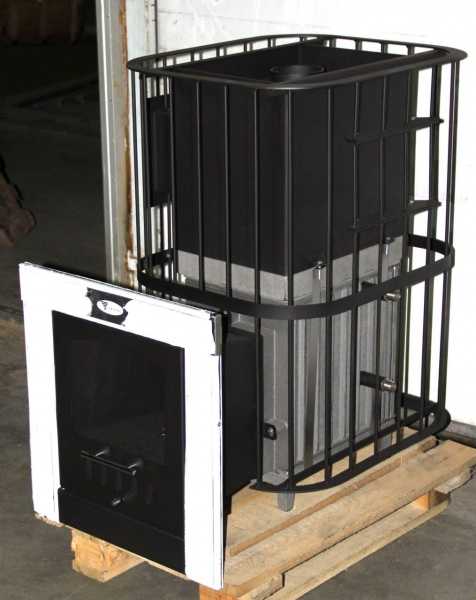

Печь «Везувий» Скиф

Определив объём парной, вычислив мощность печи и объём бака, покупатель выбирает нужную ему систему. Хорошим вариантом будет печь «Везувий» модель Скиф 16 ВЧТ. Её мощность позволяет удерживать достаточно высокую температуру в парильном помещении, объёмом до 18 м³, а находящийся в одном из боковых карманов, корпус теплообменника рассчитан на быстрый нагрев навесного бака, находящегося в другом помещении. Положение теплообменника конкретно с нужной левой или правой стороны выбирает покупатель. Это зависит от места установки и удобства монтажа.

Важными преимуществами модели считается достижение эффекта кирпичной печи за счёт расположения камней в кожухе, окружающем всю печь. У большинства моделей отсек каменки расположен в верхней части корпуса.

Качественная сталь, толщиной 8 мм использована для изготовления топки, она сохраняет свои пропорции при высоких значениях температур.

Печь «Торнадо»

Печь «Торнадо» модель 20 М ², чугунная дверца LK обеспечивает значительную мощность, она рассчитана на обогрев парилки, объёмом до 20 м³. Данная модель имеет большую массу, она оснащена встроенным теплообменником, а ёмкий боковой кожух определяет возможность закладки солидного объёма камней до 240 кг. Дополнительный плюс — мощная чугунная топка и кожух, предохраняющий воздух от перегрева, но максимально разогревающий камни в боковой каменке.

Вес печи -125 кг, что является солидным показателем. Перед её установкой нужно правильно рассчитать прочность фундамента.

Обе рассмотренные модели отечественного производства. Конкуренцию нашим печам обеспечивают финские марки. Модели банных печей, использующих теплообменники, применяются как для русской бани, так и для саун, финских бань.

Положительные свойства печей с теплообменником позволяют исключить применение дополнительных бойлеров или использование других методов нагрева воды. Новые технологии, на которых основано их производство, продлевают сроки эксплуатации подобных печей. Главным условием является правильная эксплуатация и качественная установка системы. Важно соблюдение мер безопасности во время эксплуатации оборудования.

teplo.guru

принцип работы, схема монтажа и достоинства

При наличии в бане печи, оснащенной теплообменником, не потребуется тратить дополнительные средства на установку бойлера для нагревания воды. Такие модели считаются наиболее оптимальным вариантом, так как они не только обогревают помещения, но и обеспечивают горячей водой. Печи с теплообменником, в котором вода нагревается, а затем поступает в навесной бак, выполняют сразу две функции: наполняют теплом парилку, моечную и предбанник и греют воду.

Виды теплообменников

При выборе банной печи, оснащенной системой подогрева воды, необходимо знать, что теплообменники бывают двух видов:

• Змеевик. Это самый простой вариант, в котором трубы сгибаются в кольцо и помещаются в бак, из которого они выводятся наружу для поступления холодной воды и выхода горячей;
• Соединенные между собой две емкости. Нижний прямоугольный бак нагревается от горящего топлива и передает тепло верхней цилиндрической емкости. Оттуда горячая вода по трубам подается в нужное место. Этот вид теплообменника применяется чаще всего, поскольку такая печь прекрасно справляется и с прогревом всех помещений, и нагревом воды, что позволяет экономить топливо, а, значит, и средства.

Принцип работы

Любой вид таких устройств обязательно должен заполняться жидкостью (это может быть вода или антифриз), поступающей из сообщающейся емкости, функцию которой выполняет либо навесной бак, либо отопительные батареи.

Принцип работы теплообменников достаточно прост: все нужные функции осуществляются за счет циркуляции нагретых жидкостей, которая может быть естественной или принудительной с подключением электронасоса.

Чтобы банная печь функционировала с максимальной отдачей, необходимо учитывать множество нюансов. Например, опытные специалисты советуют применять открытые системы нагрева воды, то есть без давления. Общая протяженность труб не должна быть больше 3 метров, именно такие показатели считаются самыми оптимальными. Такой длины вполне достаточно, чтобы установить бак за стеной парилки. Причем трубы должны быть толщиной не менее 1 дюйма, иначе большое сопротивление не позволит жидкости свободно перемещаться, и без насоса подавать воду будет практически невозможно.

Монтаж

Для установки печи для бани с теплообменником необходим фундамент, уходящий вглубь на 40 см. Его высота над землей определяется в зависимости от уровня пола и топки. Вокруг печи обустраивается кладка из кирпича с применением глиняного раствора.

Теплообменник помещается в топочное помещение, а сама топка должна быть выведена в отверстие, которое заранее прорубается в срубе. Трубы, используемые в системе, обматываются теплоизоляционным материалом, а имеющиеся стыки должны быть тщательно герметизированы. Для дымовой трубы в крыше проделывается отверстие, которое обшивается металлическим листом.

Достоинства

Банные печи с теплообменником обладают множеством преимуществ, благодаря которым они получили столь широкое распространение:

• Выполнение сразу нескольких функций. Эти устройства нагревают и воздух во всех помещениях бани, и воду, а также обеспечивают образование пара;
• Возможность установки бака в другом помещении;
• Длительный срок службы. Изготовленные из современных материалов, печи и стоят недорого, и функционируют долго;
• Привлекательный внешний вид и простота ухода;
• Легкость установки и эффективная функциональность;
• Возможность монтажа и в русской бане, и в финской сауне;
• Компактные размеры экономят пространство в помещении;
• Высокие показатели мощности позволяют быстро нагревать парную до нужной температуры;
• Отсутствие деформаций при нагреве за счет жесткой конструкции;
• Топки печей оснащаются жаростойким стеклом, через которое можно визуально наблюдать за горением.

Техника безопасности

Для безопасной эксплуатации печи необходимо соблюдать следующие основные правила. Крепление труб, идущих от теплообменника, не должно быть жестким и неподвижным, ведь при расширении от нагрева они изменяют свои линейные размеры.

Выносной бак следует подобрать так, чтобы вода в нем нагревалась не ранее чем через 2 часа после начала топки, иначе в помещениях будет переизбыток пара. Нельзя заполнять водой емкости, если они разогреты до высокой температуры.

Превышение мощности теплообменника над мощностью самой печи не должно быть более 10%. Уплотнять резьбу в местах соединения деталей следует при помощи материалов, способных выдержать высокую температуру.

Габариты печи должны соответствовать площади отапливаемого помещения, поэтому перед покупкой устройства необходимо рассчитать объем парной, умножив между собой ее ширину, высоту и длину, и от полученного результата вычесть толщину отделки стен.

Современные производители, как российские, так и финские, выпускают широкий ассортимент качественных печей с теплообменником, причем разной ценовой категории, что дает возможность приобрести такие устройства людям с разным материальным достатком.

udobnovdome.ru
