Печка на отработке: виды, преимущества, недостатки

Прошло лето и наступает холодная зима и все задаются вопросом об отоплении. И должны позаботиться об этом заранее. Печь на отработке (использованное масло) – остатки товаров нефти. На сегодняшний день умельцы применяют данный источник, чтобы гарантировать высококачественный подогрев здания. Применение проработанного масла в свойстве горючего экономически рентабельно — цена не отфильтрованного масла значительно дешевле печного масла.

Отработанное маслице это горючее используется равно как в маленьких печурках вида «буржуйка», таким образом и в нынешних котлах применяемых с целью отопления комнат весьма значительного объёма. Незаминимые рукодельные печки в отработке стремительно применяются для подогрева автогаражей, боксов и маленьких студий. Привлекательность подобных буржуек отличием по размеру и ширине, но принцип работы остаётся не именным. Разогреваясь, маслице, пребывающее в нательном резервуаре испаряется и перемешиваясь с атмосферой в основной части печки — горелка зажигается и дает огромное число тепловой энергии в верхнюю часть печи. Яркость горения масла в горелке возможно корректировать покрышкой горловины куда заправляется масло. Из-за счёта перемены яркого горения возможно использовать горючее бережно, или напротив — подогреть место стремительнее из-за счёта применения огромной силы печи. Потребление проработанного топлива в таком случае расходуется 0,7 вплоть до 2 л. в час.

Плюсы печи на отработке

• Сделать печку собственными руками очень попросту.
• Агрегат экономичен, равно как в эксплуатации, таким образом и в обеспечивании бензином, т.к. применяются только лишь остатки механического масла.
• Сломаться такая система практически не возможна, так как она сварена сварочным аппаратом.
• Компактные печи и могут поместиться даже в багажнике автомобиля.
• Допустимо и сочетание печи в отработке с водяным отоплением. Для этого устанавливается на вверх печи бак.
• На таком обогревателе возможно и подготавливать пищу, в случае если применять верхнюю плоскость.
• С такой печкой вы экономите электроэнергию и газ.

Недостатки печи

К недочету можно отнести надобность в установке дымопровода. Длинна обязана быть примерно 4 метр. В дымопроводе не может быть горизонтальных участков.
Печь на отработанном масле имеет необходимость в кропотливой чистке емкости для масла и дымопровода от скопившихся отходов. Делать очистку нужно минимальное количество 1 разов в недельку. Но можно этого избежать сделав съемную дымовую трубу для очистки.
Главной проблемой отопления личных жилищ на отработанным маслом.

• горючие где-то надо брать;
• горючие трудно сохранять (содержать надобно в тепле).

Емкость с горючим на свежем воздухе расположить не удастся, так как оно промерзнет. Чтобы достичь желаемого результата пригодится бак зарывать в территорию на глубину вымерзания либо устроить отдельное обогреваемое хранилище.

Совет: Договориться с сотрудниками СТО. Они отдают остатки горючего за определенную плату.

Виды печек на отработки

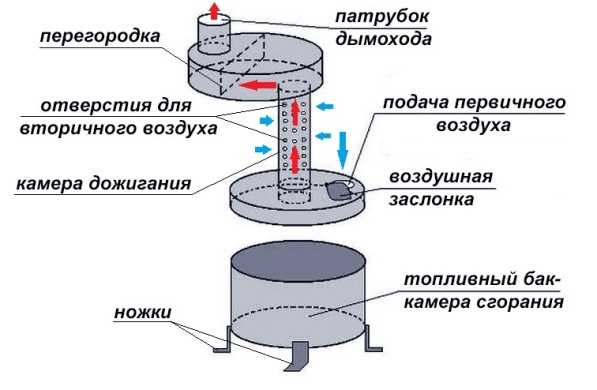

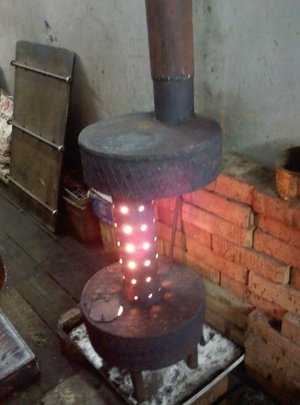

Пиролизная печь. Обыкновенные печки делают из листов сплава либо готовых ёмкостей (труб, бочек, баллонов). Это 2 замкнутые ёмкости, соединённые перфорированной трубой. В нижней ёмкости залито масло, которое разлагается при недостающем численности воздуха. В верхней ёмкости его пары интенсивно сгорают, подчеркивая много тепла. Температура регулируется маршрутом роста либо убавления подачи воздуха.Основной недочет этой печи — потребность постоянной очистки от накапливающихся в камере фракций, также нет возможности механического укрепления определённой температуры.

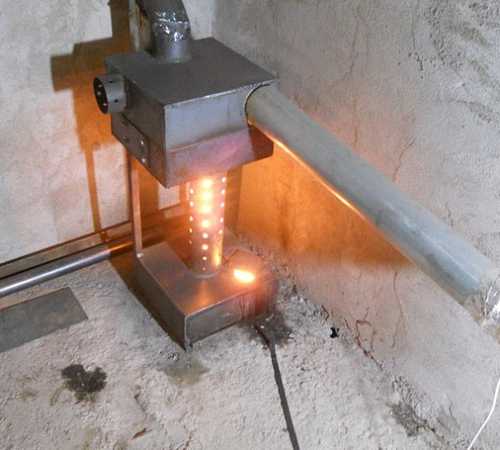

Печка с вентиляцией. Вентилятор, интегрированный во 2-ой модели гарантирует подачу воздуха во вторую камеру. Горения идёт успешнее, и теплый воздух поступает в помещение равномерно.

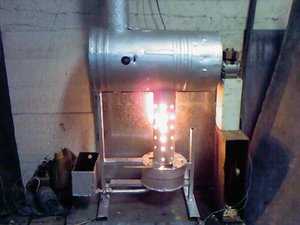

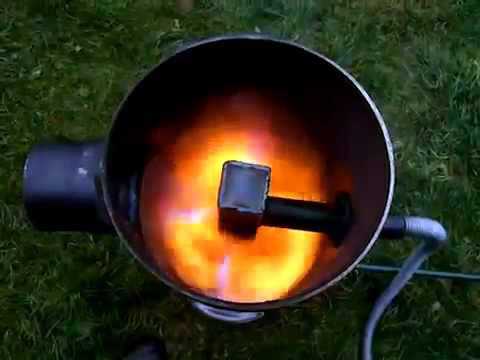

Печка с капельной подачей горючего. Механизм работы печи с капельной подачей идентичен с дизельными движками. Он экономный, хотя изготовить его собственными руками сложно, их (выпускаются фабричные аппараты, рекомендовано брать их, но не пробовать устроить устройство без помощи мастеров). Учесть необходимо кроме того то, собственно капельные модели привередливы к качеству масла, которое надо разогревать перед внедрением для котла.

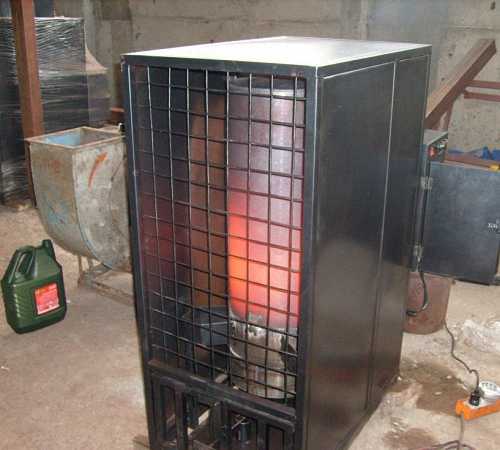

Печка с надувом. Одна из результативных печек, обладающая наддувом. Стоимость её станет дорогой, в сравнении с печкой буржуйкой. В добавок теплота поступает от вентиляторов обдува. Наддув возможно создать моторчиком с авто кулера, обдувание обогревателя – домашним пропеллером в 220в.

Расположение печки на отработке

Печь обязана располагаться в участке, чтобы вокруг неё существовало бы опустошённое место. Так как печь начнет раскаляться докрасна с большой температуры, необходимо быть осторожнее, чтобы около нее расположено каких материалов возгорания. Сделанные печки в отработке собственными ручками обязаны быть размещены с особенной внимательностью. Нельзя ставить на полку или рядом с ней, рядом с вещами которые быстро загораться.

Важно не забывать, что не в каком случае невозможно применять в свойстве горючего топливо, растворитель либо прочие легковоспламеняющиеся элемента.

Кроме того подобные элемента никак не обязаны быть вблизи с функционирующей печью.
Если в свойстве горючего применяются нежелательные для печи, в случае допустимо возгорание данного горючего непосредственно в ёмкости, пламенеть она станет согласно целому дымоходу, то что в результате приведёт к взрыву. Необходимо быть бдительным, чтобы в ёмкости с маслом никак не должна оказалась влага. В печи случится воспламенением. Если случится аварийный режим водой тоже тушить не стоит воспользоваться огнетушителем.

Вентиляция.

Вентиляционные дыры для вытяжки атмосферы никак не должны быть загорожены чем либо. Или в помещении станет повышенность угарного газа, то что способен послужить причиной к отравлению. Печи горят в отсутствии копоти и дыма, аромата не имеется, во многом эффективней деревянной печи. Жар печи вплоть до 900градусов – стремительный нагрев. Допустимо вспомогательное спецоборудование вентилятором, автоматически подачи масла, водяным баком, котлом, каменкой. Нагнутый дымоотвод повышает теплую подачу воздуха.
Правила эскплуатации
Для использования печи подойдет хоть какое масло, искусственное оно либо минеральное. Заливать в бак возможно не более половины его размера, потому что должно быть место для образования паров.Когда как вы залили масло, нужно уяснить явное время, чтоб пары обогатились кислородом, после этого их зажигают с при помощи длинноватых спичек. Как случится возгорание паров, заслонку нужно закрыть наполовину, прогрева печи делают заслонку в этом положении, чтоб в центральной камере газы пламенели умеренно.

Печи на отработочном масле своими руками

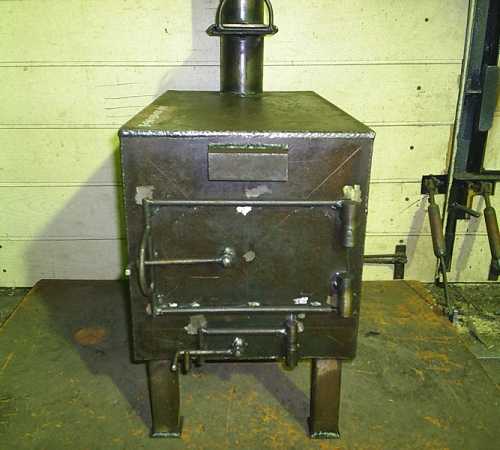

Печку возможно устроить как из обрезанных труб различного поперечника, и из листов железа. При создании печи нужен инвентарь и материал. Такие как: болгарка, сварочный аппарат, листы железа либо использованный газовый баллон, краска по железу, уголки из металла. Для изготовления отопления из листов металла должны иметь навыки по работе со сваркой. Придётся сварить две камеры для топлива, к низу приварить ножки, соединить две камеры при помощи трубы с отверстием, затем установить трубу для выхода дыма.
Для использования печи из баллона этот способ проще так стенки уже готовы, перед началом работы надо проверьте чтобы баллон был пуст либо выпустите остатки газа.  Потом в отверстие наливают воду и с использованием болгарки отделяют высшую часть совместно с полусферой. Далее подобным методом отрезают нижнюю часть баллона. Исключительно впоследствии всех вышеперечисленных манипуляций можно обратиться к резке, при другом развитии событий баллон, с остатком газа, детонирует, и нанесёт травму.

В зависимости от того какую печь вы выберете из листов железа либо из баллона, нужно знать некоторые правила:

• Воздух с печи должен выходить равномерно, выполнения это правила может служить установление заслонки регулируя за счет нее тягу.
• Печь должна разбираться чтобы легче чистить.
• Труба для выхода дыма должна быть сделана в вертикальном положении.
• Для уровня тяги, трубу надо сделать длинной от 500см.

Как почистить печь на отработке

Очищать печь трудно так как в основном она не разбираться, убираться только крышка с камеры нижней. Тут каждый проявляет фантазию, кто засыпает песком, или просовывают проколку. А кто использует фейерверк это способ эффективнее, но надобно быть осторожным. Трубу для выхода дыма надобно чистить регулярно от нагара.

Как повысить КПД печи

В последствии того как дымо отходная труба вышла из верхней части камеры, ее пропускают через бак, она обязан быть непроницаемым, потому что в нем станет циркулировать вода. 1 штуцер располагают в верхней части бака, по нему случается поступление горячей воды. К нижнему штуцеру подключают обратку. Есть иной метод увеличить отдача таковой печи, чтобы достичь желаемого результата употребляют вентилятор, который усугубляет воздух к верхней камере, выходит система на отработке с наддувом.

Печь на отработке это не заменимая вещь для гаражных зданий, автомобильных боксов. Но если вы хотите чтобы отопления такой печи поступало в дом, то надобно поместить печь в подсобку и протянуть водяной контур. Она экономична, на поверхности крышки можно даже разогревать еду. Печь нужно делать с соблюдением рекомендованных объемов и соотношений, а впоследствии установки огородить от нечаянного прикосновения, и она станет неопасна в применении.

40 фото и схем печей на отработке:

couo.ru

Печь на отработанном масле своими руками: инструкция и чертежи

В нежилых помещениях, в которые не проведены способы обогрева, устанавливаются небольшие обогревающие установки. Одной из таких конструкций является печь на отработанном масле своими руками. Она строится без труда. Необходимо только выбрать подходящий тип сооружения.

Типы печей

Существует два типа печей на отработке, доступные для самостоятельной постройки: буржуйки открытого типа и капельные устройства. Их объединяет тип используемого топлива и простота конструкций, которая по сути обычная пиролизная печь.

Буржуйки открытого типа

Буржуйка на отработанном масле открытого типа действуют по следующему принципу:

1. Необходимо залить масло в емкость, расположенную в нижней части конструкции.
2. После топливо поджигается сквозь проем.

Так как работает печь без дозатора, контролировать подачу и горение масло в такой системе достаточно сложно. Куда легче это делать, если используется

закрытая печь:

Закрытая печь подразумевается наличие крышки для перекрытия кислорода. Когда масло разгорится, отверстие закрывается крышкой. Усиление процесса горения происходит благодаря воздуху, проникающего в конструкцию через отверстия.

Преимущества буржуйки открытого типа:

• топливом может быть машинное масло или любое твердое сырье;
• простота конструкции;
• компактные размеры печи на отработанном масле и низкий вес;
• не требуется возводить фундамент, оборудовать специальную дымоходную трубу.

Недостатки буржуйки открытого типа:

• должна иметься защита во избежание возгорания от элементов горения, которые выходят из топки;
• при несоблюдении правил безопасности можно получить серьезные ожоги;
• большое количество потребляемого топлива.

Лучше всего буржуйка подойдет для отопления на отработанном масле помещения непродолжительное время. Из-за невозможности быстро затушить печь на отработанном масле с наддувом, в нее заливают строго определенное количество масла.

Капельные печи

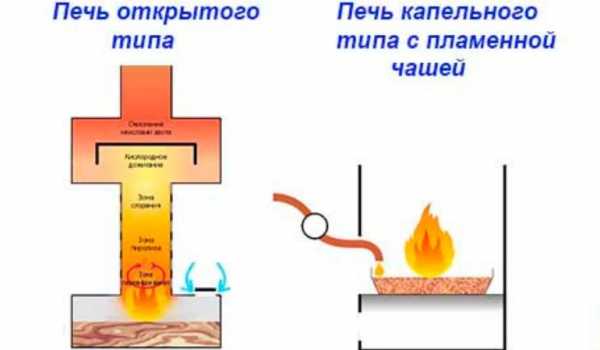

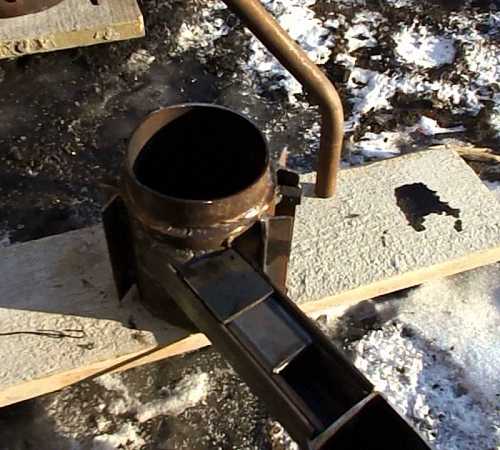

Принцип работы печи на отработанном масле немногим сложнее, чем у буржуек:

Масло из баллона поступает в чашу по каплям. Сама чаша раскалена до высокой температуры, из-за чего в момент соприкосновения масла с поверхностью топливо моментально испаряется и сгорает. Капельная печь считается более безопасной из-за возможности дозирования поступающего топлива. Наддув воздуха осуществляется при помощи вентилятора.

Капельные печи имеют следующие достоинства:

• компактные габариты;
• эффективность отопления в течение долгого времени;
• подача топлива осуществляется автоматически из баллона.

Капельные печи имеют следующие недостатки:

• обеспечить достаточную очистку отработанного топлива перед использованием в качестве топлива для печи;
• организация подачи топлива по каплям;
• проблемы с топливным насосом, когда нет возможности регулирования производительности устройства.

Особенности самодельного оборудования

Оба типа печей на отработавшем масле, построенные своими руками, имеют серьезные недостатки (рассмотренные выше). По этим причинам такие средства обогрева редко используются в жилых помещениях, но мини печь на отработанном масле можно часто встретить в гаражах, теплицах, постройках для содержания скота и в любом другом месте, где отсутствуют горючие материалы.

Основные чертежи и общие схемы по строительству печей нередко дорабатываются при помощи водяных рубашек и водогрейных змеевиков. В итоге получается система водяного отопления на отработанном масле, дешевая в обслуживании.

Но возможны такие доработки только в случае автоматического поступления масла, иначе контролировать функционирование системы будет невозможно.

Как сделать печь своими руками

Изготовление печи на отработке возможно самостоятельно, для чего потребуется сделать чертеж. Взять его можно из интернета или создать лично с нуля.

К использованию рекомендуются готовые чертежи, ведь такая схема печи на отработанном масле не имеет ошибок, которые можно допустить при самостоятельно черчении.

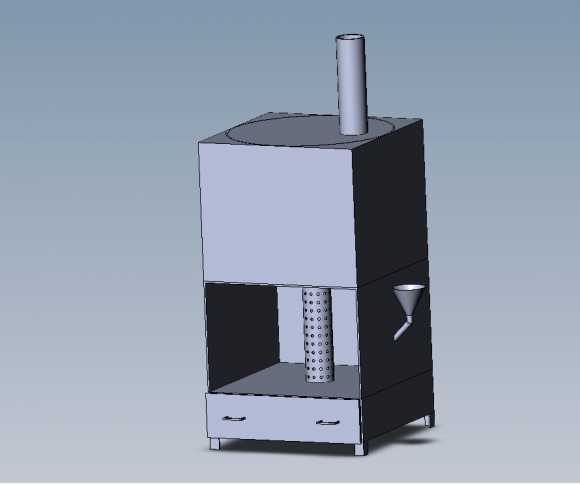

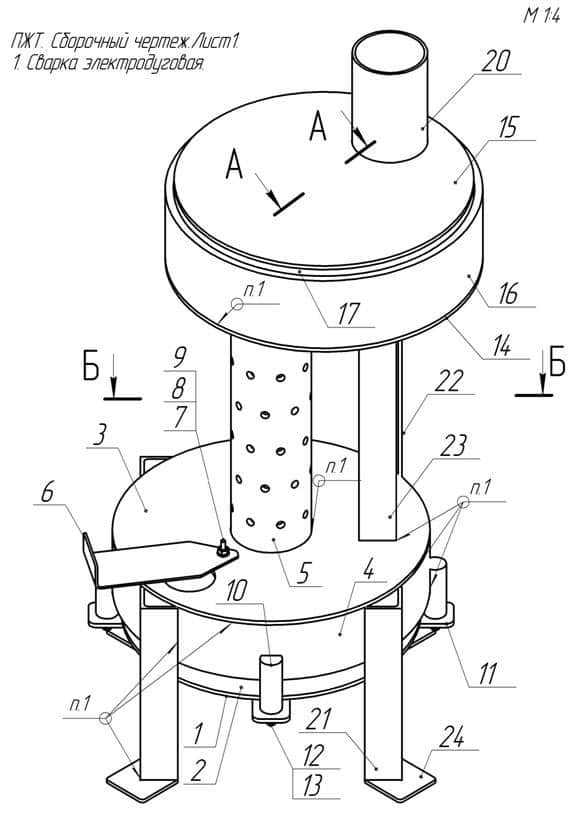

Чертежи и схемы

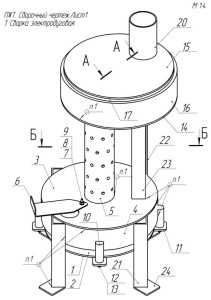

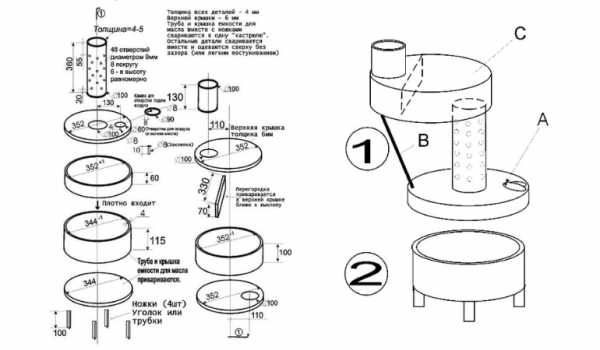

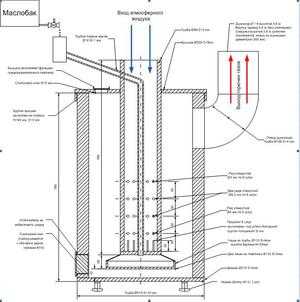

При самостоятельном создании печи на отработанном масле, воспользуемся следующими проверенными чертежами и схемами:

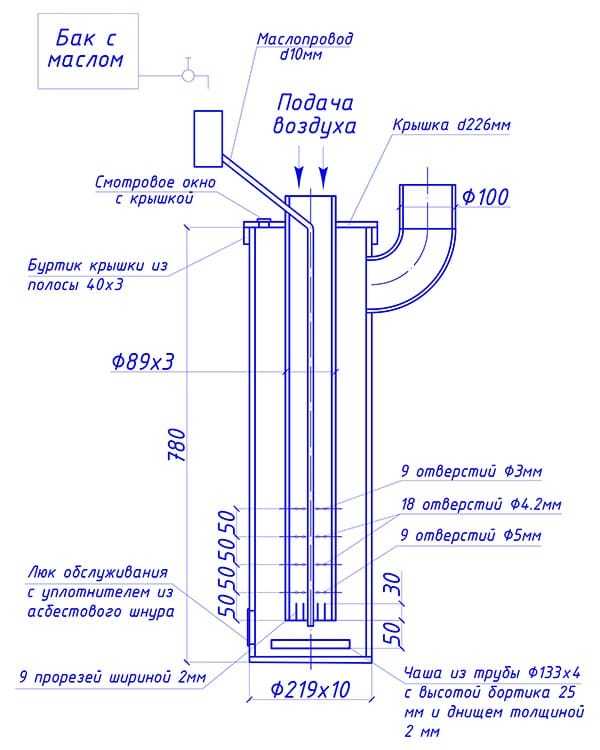

Или можно взять одним из представленных ниже:



Необходимые инструменты

При строительстве печи на отработанном масле своими руками потребуются следующие инструменты:

• болгарка;
• дрель;
• рулетка;
• сварочный аппарат;
• шлифовальный круг.

Дополнительно потребуется растворитель и краска, которой будет покрыта построенная печь на отработанном масле своими руками.

Этапы монтажа

Сама процедура создания печи заключена в следующих этапах:

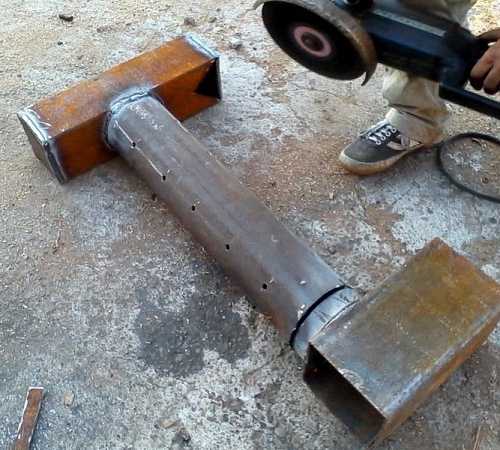

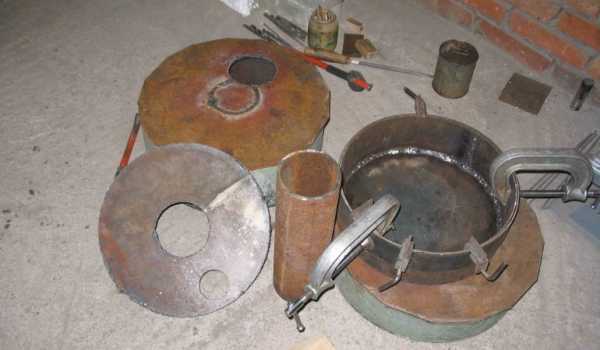

1. Подготовка заготовок согласно чертежу. Места среза обрабатываются, чтобы убрать заусенцы.
2. Соединение деталей нижнего бака. Для изготовления дна используется листовой металл, который приваривается к корпусу, в качестве чего используется труба, при помощи уголков или обрезков от трубы.

1. Сверлятся отверстия в верхнем отрезке трубы (минимум 10 сантиметровой).
2. Крышки нижнего банка соединяются при помощи сварки.
3. Устанавливается заслонка, перекрывающая подачу кислорода в нижний бак. Для крепления используется простая заклепка.

1. Соединяются детали верхнего бака.
2. Приваривается труба с просверленными отверстиями к крышке верхней камеры. Также устанавливается перегородка, которая предотвратит выход пламени за пределы печи и увеличит эффективность нагрева.
3. Крышка с дымоотводящей трубой приваривается к верхней камере.
4. Для увеличения жесткости к верхней камере приваривается перфорированная труба. Для аналогичного результата могут быть добавлены стяжки между крышкой нижнего бака и камерой сверху.
5. Верхняя часть печи надевается на нижний бак.
6. Зачищаются все сварные швы, удаляется ржавчина.
7. Очищенная построенная печка покрывается кремнийорганической краской. Она позволит увеличить эксплуатационный срок.
8. Присоединение печи к дымоходу, высота которого должна превышать четыре метра для улучшения тяги.

1. При необходимости подключения водяного контура к печи необходимо подсоединить его к верхней камере. Подсоединение напрямую не является безопасным вариантом. Чтобы исключить вероятность выплеска нагретого масла, рекомендуется использовать отдельный бак.

Специальный бак изготавливается любой формы, но обязательно должен соответствовать одному нюансу – прилегать к верхней камере, иначе часть тепла будет расходоваться впустую. Банк должен быть оборудован двумя штуцерами: для нагретой воды (сверху) и для остывшей обратки (снизу). На выходе из бака должны иметься приборы для отслеживания температуры и давления.

Правильная эксплуатации

После постройки печи, нужно правильно и грамотно ее эксплуатировать.

Розжиг

Проблема эксплуатации печи возникают при наступлении холодного сезона. Зимой пары масла не смогут гореть, так как возможно это только при достаточном нагревании. Из-за этого приходится использовать сторонние жидкости в качестве розжига (бензин, спирт). Розжиг наливают тонким слоем на масло, после чего поджигают.

Нагревание начнется после прогревания верхнего слоя масла. Тогда печь начнет функционировать в стандартном режиме. После этого можно открыть вентиль на шланге, через который будет подаваться масло в печь. Чтобы остановить подачу топлива потребуется только перекрыть вентиль.

Очистка

Чтобы очистить печь от образовавшегося при эксплуатации нагара, необходимо использовать металлические ерши или мелкий гравий. При использовании второго варианта камни закидываются в дымовую трубу. Совершая путь до топочной камеры через дымоход, камень отобьет скопившуюся сажу. Гравий и сажа попадают в поддон.

Если правильно эксплуатировать печь, то она сможет прослужить продолжительный срок. Использовать такие способы обогрева в жилом доме не рекомендуется из-за выделяемого запаха, о чем говорят отзывы.

Техника безопасности

Печь на отработанном масле является источником высокой вероятности возгорания. Особенно опасными являются открытие поверхности, нагреваемые до крайне высоких температур.

При эксплуатации необходимо соблюдать технику безопасности:

1. В камеру сгорания не должна попадать любая жидкость.
2. В комнате, где установлена печка на отработанном масле, должен иметься огнетушитель. В интернете есть большое количество видео, где показаны последствия тушения масла водой.
3. В месте установки не должно иметься сквозняков. Порыв ветра может стать причиной выноса пламени через трубу.
4. Диаметр должен превышать 100 мм.
5. Любые другие деревянные поверхности близ печки на отработанном масле должны также быть обшиты негорючим материалом.
6. Нельзя заливать масло в раскаленную печь.
7. Пол под печью должен изготавливаться из несгораемых материалов. Если полы деревянные, то на них можно обшить металлом.
8. Рядом с печью не должны складироваться горючие и сгораемые материалы. Поэтому отработанное масло должно храниться отдельно.

Если попытаться потушить печь для гаража на отработанном масле водой, то это приведет только к увеличению площади горения. Устранять очаг можно только при помощи порошкового или химического огнетушителя.

Самодельные печи является отличным прибором для отопления, на который не требуется тратить больших средств. Для лучшего распределения тепла в помещении, к печи подключается водяная система. Для безопасного использования печки на отработанном масле необходимо следовать правилам эксплуатации.

Видео: печь на отработке.

motoroill.ru

особенности конструкции и чертежи печки на отработанном масле

Печное оборудование, которое в качестве энергоресурсов использует никому не нужные отходы, загрязняющие окружающую среду, давно уже не фантастика, а реальность. Ярким тому примером является печь, использующая в качестве топлива отработанное масло. При этом такое устройство имеет простейшую конструкцию, которую человек, знакомый со сварочным аппаратом, сможет собрать своими руками. Получившееся в итоге изделие будет экономить затраты на обогрев жилого помещения.

Преимущества печи работающей на отработке

К основному преимуществу печного оборудования, работающего на отходах нефтеперерабатывающей промышленности можно отнести низкую стоимость энергоносителя – отработанного масла, которое зачастую просто утилизируется. Это в первую очередь обусловлено тем, что такие отходы ни нашли применения в каких-либо отраслях. Бесплатный энергоресурс находится прямо под носом автомобилиста, который производя замену масла в автомобиле, даже не задумывается об этом. Особенно этот вопрос актуален для крупных СТО.

Помимо того, что печь, работающая на отработке может изготавливаться своими руками, она неприхотлива и проста в плане эксплуатации. Такой отопительный агрегат обладает компактными размерами, высокой экономичностью и надёжностью, при этом не загрязняя атмосферы выбросами отработанных продуктов горения по причине полного сгорания топлива. Плюс ко всему отработанное масло выделяет большое количество тепла, в процессе горения стабильно поддерживая в помещении тепло.

Верхний резервуар печи нагревается до температуры, достаточной для кипячения воды и разогрева пищи. Горение отработки происходит только внутри печного агрегата, поэтому даже при утечке энергоносителя он не воспламеняется. Это делает такую печь одной из самых безлопастных даже в сравнении с газовыми и электрическими отопительными приборами.

Особенности работы печного оборудования на отработанном масле

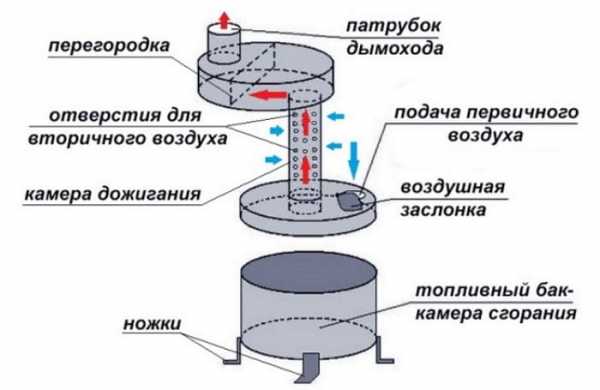

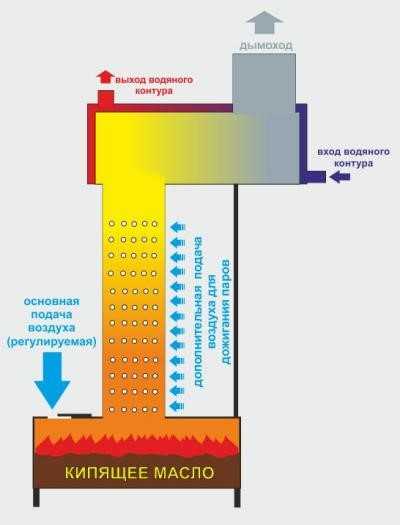

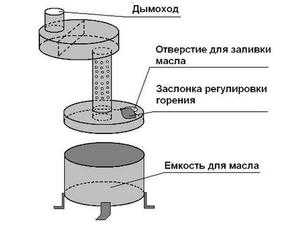

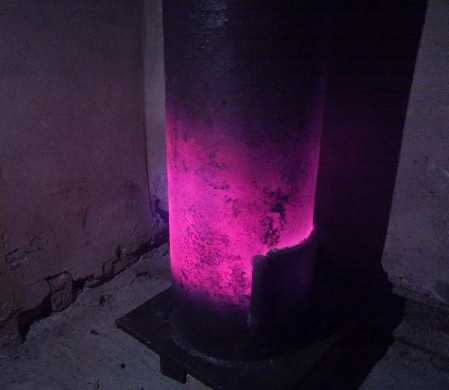

Принцип функционирования печи на отработанном масле очень близок к пиролизному аналогу. Горение топлива в ней происходит в несколько этапов – на первом этапе загораются пары отработки, а на следующем происходит дожиг образующихся в процессе кипения масла газов при максимальных температурах. Благодаря дожигу, в дыме от печи содержится незначительное количество вредных веществ, что делает агрегат экологически чистым.

Чтобы эффективность прогорания отработанного масла была максимальной а, следовательно, печь работала с полной отдачей, необходимо следовать чётким рекомендациям сборки отопительного агрегата своими руками. При этом сам отопительный агрегат состоит из определённых частей:

• нижняя низкотемпературная топка совмещается с баком и оснащается отверстием для регулировки поступления кислорода, через которое также доливается масло;
• если рассматривать верхнюю камеру, то в ней происходит дожиг выделяемых газов и отвод продуктов горения в дымоходную трубу.

Длина дымоходной трубы для печного агрегата на отработке должна составлять минимум 4 метра и при этом не должно быть горизонтальных участков. При горении отработанных нефтепродуктов выделяется нагар, оседающий в трубах, а при горизонтальном расположении дымохода он быстро засоряется.

Забившаяся труба отвода отработанных газов приводит к проникновению продуктов горения обратно в помещение, что небезопасно для здоровья находящихся в нём людей. Важно, чтобы наклон дымоходной трубы, если это необходимо в помещении, не превышал 45 градусов, а за его пределами располагался только вертикально. Чтобы не допустить попадания осадков в дымоходную трубу на конце последней устанавливается специальный оголовок.

Материалы и инструменты для самостоятельной сборки печи

Для изготовления печного агрегата своими руками, работающего на отработанном масле, используют толстостенную листовую сталь не менее 4 мм толщины. При этом нужно понимать, что предельные тепловые нагрузки испытывает камера дожига. Если конструкция печки не предусматривает принудительной системы охлаждения, то верхняя камера может нагреваться до 800° C.

При этом для самостоятельного изготовления печи можно использовать и подручные материалы – трубы с разным диаметром, листы железа или старый баллон из-под газа. Но, вне зависимости от используемого материала для изготовления отопительного устройства, понадобятся следующие предметы:

• электроболгарка с кругом по металлу;
• электросварка с электродами;
• толстостенный лист металла или газовый баллон;
• обрезки металлических уголков;
• чертёж печи на отработке;
• жаропрочные виды краски.

Для обеспечения правильной работы самодельной печки на отработке важно позаботиться о подаче кислорода во все камеры. В камере, где непосредственно горит масло, устанавливается специальная заслонка для регулировки поступающих объёмов воздуха. Для подачи кислорода в следующий отсек печи в трубе, которая соединяет обе камеры, согласно чертежу высверливают отверстия 10 мм диаметра.

Как изготовить печь из газового баллона своими руками?

Для изготовления печки из металлических листов сваривается две отдельные камеры, которые с помощью трубы с отверстиями для подачи воздуха, соединяются между собой. Нижняя камера оснащается ножками из обрезков уголков, а к верхней камере присоединяется труба отвода отработанных газов. Но такая сборка печи своими руками требует большого объёма работ со сварочным аппаратом. Поэтому народными умельцами было решено использовать газовый баллон – прочную толстостенную ёмкость из металла.

Но, вне зависимости от выбранного материала, для изготовления печи на отработанном масле своими руками в процессе сборки агрегата нужно в точности следовать определённым правилам и чертежам.

1. Подача кислорода в нижнюю камеру обязательно должна иметь регулировку. Обычно для этих целей используют заслонку.
2. Камера, в которую происходит заливка отработанного масла, должна иметь разборную конструкцию для чистки в процессе эксплуатации.
3. Дымоходные трубы должны располагаться только вертикально или, в крайнем случае, под углом не более 45 градусов.
4. Для обеспечения качественной тяги дымоходная труба должна быть 4 м длины.

На сегодняшний день из газового баллона можно изготовить печь на отработке, используя различные чертежи. Но для упрощения всех работ используют определённую последовательность сборки печки своими руками.

1. Пустой баллон из-под газа с помощью болгарки разрезается на две части, которые в дальнейшем убудут камерами сгорания. Нижняя часть при помощи сварки оснащается ножками из обрезков уголка.
2. Из листовой стали вырезается два круга в соответствии с диаметром баллона. Один будет использоваться как крышка нижней камеры, а второй — как днище верхнего аналога. По центру кругов проделываются отверстия под трубу, соединяющую обе части печи. Обычно патрубок имеет диаметр 100 мм.
3. Нижняя камера обустраивается прямоугольным отверстием при помощи болгарки. Полученное окно будет поддувалом печи, которое оснащается заслонкой.
4. Выполняется сборка всех составных частей. В отверстие нижней камеры вставляется промежуточная труба, которая обвариваются электросваркой. На верхний конец патрубка одевается камера дожига, которая также крепится при помощи сварки.
5. Промежуточный патрубок обустраивается сквозными отверстиями 10 мм диаметра. Их основным предназначением будет подача воздуха в камеру дожига. Верхняя крышка камеры дожига обустраивается дымоходом, для чего по центру вырезается отверстие соответствующего диаметра.
6. Печь, изготовленная, своими руками устанавливается на постоянное место и подключается к дымоходу. Печной агрегат обязательно должен устанавливаться по горизонтальному уровню. Для этого используют ножки с регулировкой по высоте.

Уже готовый агрегат можно значительно усовершенствовать, снабдив его наддувом. Всё что для этого нужно – простой вентилятор небольших размеров, который размещается в непосредственной близости от печки на постаменте из металла. От вентилятора проводится два воздуховода к обеим камерам, в которых проделываются соответствующего диаметра отверстия.

Несмотря на всю простоту печи на отработанном масле, сделанную своими руками из газового баллона, в процессе её эксплуатации рекомендовано соблюдать определённые правила:

• для предотвращения выплёскивания отработанного масла бак не должен заполняться больше чем на две трети;
• при закипании отходов нефтепродуктов уменьшается подача кислорода с помощью заслонки;
• для обеспечения достаточного уровня тяги следует регулярно проводить чистку бака и дымохода;
• чтобы полностью удалить сажу верхняя топка обстукивается молотком.

Печь на отработке — незаменимое обогревательное устройство на СТО, где просто уйма бесплатного топлива. Такой отопительный агрегат обогреет как небольшой бокс, так и помещение со средними размерами.

Монтаж и первый розжиг устройства

Печной агрегат, работающий на отработанном масле должен устанавливаться на ровной бетонной площадке или постаменте из кирпича на метровом расстоянии от всех легко воспламеняемых поверхностей. Печь обязательно выставляется по уровню, так как основным топливом является жидкое масло.

По возможности, дымоход должен располагаться строго вертикально, при этом по длине он должен быть 4 и более метров. Труба отвода отработанных газов обязательно утепляется. В противном случае будет образовываться конденсат. Желательно, чтобы печь имела разборную конструкцию, особенно это касается дымохода. Это намного облегчит чистку агрегата в процессе засорения сажей.

В качестве основного энергоресурса может использоваться как минеральное масло, так и синтетический его аналог. Нельзя заливать топливо больше чем наполовину от объёма бака. После заливки отработки нужно на некоторое время оставить открытой заслонку нижней камеры – это позволит в полной мере обогатить топливо кислородом.

Для розжига используют специальные каминные спички или лучину из дерева, которая опускается в ёмкость с топливом через специальное отверстие. После того как масло разгорится, отверстие самодельной печи на отработке наполовину перекрывается. Это необходимо для регулировки подачи кислорода, что обеспечивает равномерное сгорание газов в топке агрегата.

Как повысить эффективность работы печи?

Простейшие печи на отработке, видео сборки, которых можно посмотреть на нашем сайте, подойдут для обогрева гаражного бокса, теплицы или летней кухни. Но для жилых помещений, где постоянно находится человек такое устройство небезопасно. Высокая температура корпуса печи сжигает кислород, затрудняя дыхание. Но эту проблему можно решить, установив агрегат в отдельном помещении, а жилые комнаты, снабдив водяным отоплением с радиаторами.

Для этого труба отработанных газов сразу на выходе из печки, работающей на отработке, пропускается через герметический резервуар, снабжённый специальными штуцерами для циркуляции теплоносителя. Расположение штуцеров выполняется на разных уровнях. К верхнему отводу по законам физики подключается прямая труба подачи теплоносителя в системы отопления, а к нижнему — обратный патрубок. Разводка отопительной системы выполняется в соответствии с площадью отапливаемого здания и его конструктивными особенностями.

Печь на отходах нефтяной промышленности — незаменимый обогревательный агрегат для отопления гаража, автомастерской и других объектов, которые связаны с ремонтом или эксплуатацией автотранспорта. Такое печное оборудование, помимо экономии энергоресурсов, решает проблему утилизации отработанного масла, загрязняющего окружающую среду. Плюс ко всему, верхнюю часть печи, возможно применять для кипячения воды или приготовления пищи. А учитывая, что её можно сделать своими руками из газового баллона, то сложно переоценить все достоинства такого отопительного устройства.

Оцените статью: Поделитесь с друзьями!

kotel.guru

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

• простота конструкции и дешевизна;
• нетребовательность к качеству топлива;
• хорошая теплоотдача;
• отопитель спокойно переносит периодические растопки в зимнее время;
• компактность и мобильность;
• отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

• проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
• сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

• сварочный аппарат;
• угловая шлифовальная машина;
• дрель с набором сверл;
• комплект слесарного инструмента;
• измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

• большая мощность;
• высокий КПД сжигания топлива;
• можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
• экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

cotlix.com

Экономичная печь на отработке своими руками

Очень часто в хозяйских постройках или домах, где проживают периодически, требуется установить экономичную печь. Доступным и бюджетным вариантом является печь – буржуйка на отработанном топливе. Настоящие хозяева быстро придумали, как пустить масло в дело и придумали отопительную систему, работающую на энергоемком топливе. Данное сырье сгорает, отдавая много тепла и отдает минимум сажи или копоти в помещение. Печь и способ отопления – максимально удобный вариант для обогрева многих хозяйственных построек, как гаражи, сараи, теплицы или загоны для животных.

Оглавление:

1. Печь на отработке своими руками
2. Положительные и отрицательные стороны использования отработки топлива
3. Печь на отработке своими руками, чертежи
4. Печь на отработке из газового баллона, выполненная своими руками
5. Печь для гаража на отработке своими руками
6. Печь на отработке капельного типа своими руками
7. Печь на отработке и дровах своими руками

Печь на отработке своими руками

Конструирование данной печки несложное и при наличии инструментов и материалов можно изготовить ее за несколько часов. Что касается сырья, то у автомобилистов утилизация отходов солярки, переработанного масла и других горючих материалов, является большой проблемой. Решение применять отходы переработки из автомобиля для отопления того же гаража или других построек является прекрасным решением, которое принесет двойную пользу. Дармовой материал, являющийся к тому же и практически безопасным для окружающей среды – идеальное решение. Осталось только сделать печь и применять топливо дважды, по назначению и как вторсырье. Взять использованное сырье можно в большом количестве на станциях техобслуживания и автопредприятиях. Там порой даже оплачивается утилизация переработанного сырья.

Положительные и отрицательные стороны использования отработки топлива

Самым главным преимуществом работы печки на отработке, сделанной своими руками, есть высокая экономичность. Отработка – практически бесплатное топливо, приобрести которое можно за чисто символическую сумму. Коэффициент полезного действия котельной установки не менее семидесяти пяти процентов. Это не самые высокие показатели, но и не маленькие. Среди преимуществ отопления при помощи экономичных печей на отработке, можно выделить такие параметры:

• теплоотдача данного типа обогрева соизмерима с электрическим обогревателем, мощностью пятнадцать киловатт. Средний расход топлива – один литр в час;
• за пятнадцать минут нагоняется высокая температура и прогревается помещение среднего размера;
• в ход пойдет любая отработка, это может быть трансмиссионное, амортизационное или моторное масло;
• конструкцию можно использовать при любых температурных режимах, низкая температура не повлияет на качество работы печи;
• чтобы сделать такую отопительную систему не нужны особые навыки, достаточно владеть сваркой и слесарными умениями;
• плоский верх печи позволяет готовить пищу на ней;
• сооружение достаточно мобильное и может быть перемещено в любое удобное место;
• сжигание отходов топлива можно назвать условно экологичными, но вред для окружающей среды минимальный;
• печь можно врезать в отопительную систему.

Что касается минусов данного варианта, можно выделить такие:

• чтобы исключить попадание угарного газа и дыма в помещение, необходимо изготовить достаточно длинный дымоход и хорошо изолировать его;
• следует заниматься чисткой котельной установки и дымохода не реже, чем каждые десять дней;
• вопрос хранения масла в зимний период требует заблаговременного решения, чтобы отработка не замерзла, его необходимо хранить в теплом месте или закапывать в грунт ниже полосы промерзания;
• тепло не накапливается, в помещении комфортная температура пока топится печь;
• для соблюдения техники безопасности необходимо приобрести огнетушитель и хранить его недалеко от выполненной собственноручно печи.

Печь на отработке своими руками, чертежи

При принятии решения соорудить отопительный прибор на отработке собственноручно, необходимо продумать, какой тип сооружения будет. Известны три варианта отопительной системы на использованном масле:

• Пиролизная горелка – изготавливается из листов металла или уже готовых трубок, баллонов, из себя такая система представляет два закрытых резервуара, соединенных между собой с помощью трубы. В нижний резервуар заливается отработанное масло, которое выделяет пары, те в свою очередь горят, распространяя тепло. Температуру можно регулировать, увеличивая или уменьшая поступление кислорода.
• Конструкция с встроенной вентиляцией – специально приспособленный вентилятор подает воздух во второй отсек, это позволяет осуществлять процесс топки результативнее, тепло распространяется по всей комнате.
• Конструкция с капельной подачей отработки – такая модель идентична принципу работы дизельного двигателя и является наиболее экономичной, но в то же время и самой сложной в изготовлении. В продаже имеются заводские аппараты и лучше приобрести готовую конструкцию. Данный тип печи довольно требовательный к качеству топлива и к его температуре.

Вариантов изготовления печи много, но при любой вариации, необходимые части отопительной системы такие:

• топливный бак или камера сгорания;
• камера дожигания;
• воздушная заслонка;
• патрубок дымохода;
• подача первичного воздуха;
• отверстие для вторичного воздуха;
• ножки.

У печки на отработке есть положительные и отрицательные стороны. Из плюсов можно выделить такие моменты:

• экономичность – невысокий расход топлива;
• легкость в изготовлении – сделать такую конструкцию можно за день;
• энергетическая независимость – топить печь можно в любое время сколько необходимо, без привязки к газу или электричеству;
• многофункциональность – печь отапливает помещение, при помощи отработки можно нагреть воду или приготовить пищу.

Минусами таких конструкций есть то, что:

• трубы для дымохода должны быть установлены только строго горизонтально с высотой трубы не меньше четырех метров;
• необходимо регулярно очищать дымоход.

Но не следует забывать о мерах предосторожности при использовании самодельных отопительных конструкций:

• в кипящее масло не должна попадать вода;
• во время работы отопительной системы необходимо аккуратно совершать дозаправку топлива;
• не использовать такой вариант отопления в комнатах с затрудненным доступом свежего воздуха;
• не бросать прибор без контроля на долгий период времени.

Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

• Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
• Понадобится лист металла такой же толщины –до полутора сантиметров.
• Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
• Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
• Для ножек потребуется металлический уголок или трубка.
• Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона — нижняя камера сгорания, высота данной части конструкции – около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача – задерживать в резервуаре разогретый дым.

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней – ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

В соединительной трубке сверлится сорок восемь отверстий – это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

Печь для гаража на отработке своими руками

К классической конструкции можно присоединить дополнительные фрагменты и усовершенствовать печь. Мастера советуют попробовать такие дополнения:

• Одним из недостатков такой печи, считается быстрое охлаждение после прекращения процесса горения, чтобы воздушный обогрев был эффективнее, специалисты советуют изготовить теплообменник. Такое инженерное решение повысит коэффициент полезного действия печи и сможет результативнее обогревать помещение.
• Если соорудить рефлектор и сделать отвод трубы с подачей теплого воздуха в соседнее помещение, можно обогревать дополнительные комнаты.
• Чтобы печь выполняла функции бойлера, необходимо приварить бак для воды, который будет прогреваться от печи.
• Дополнительный резервуар с автоподачей масла поможет продлить период работы печи.

Покрасить конструкцию можно с помощью смеси жидкого стекла и алюминиевой пудры.

В гараже такая система отопления будет настоящей находкой, это поможет решить вопрос утилизации отработанного масла и обогрева помещения без высоких материальных затрат.

Как изготовить печь на отработке своими руками, можно посмотреть в видео.  Там подробно рассказано, как сделать печь на отработке своими руками.

Печь на отработке капельного типа своими руками

Печь на отработке капельного типа изготавливается так же, как и описанные выше. Отличительной чертой такой конструкции является капельная подача горючего. Из внешнего бака при помощи капельницы подается масло. Чаще всего печь такого типа изготавливается из фреонового баллона при условии целостности игольчатого клапана. Внизу баллона вырезается отверстие для заливания использованного масла, необходимо сделать его таким размером, чтобы залив отработки из канистры был удобным. Если над отверстием расположить мелкую сетку, она сможет отфильтровывать заливаемые материалы. Так как резервуар для масла расположен выше уровня отопительной системы, следует приварить приспособления для подвеса бачка.

Для печи капельного типа идеально подойдет баллон из под газа. Изготавливается такой тип печи аналогично другим, ранее описанным.

Для правильного изготовления печи на отработке своими руками, необходимо внимательно рассмотреть все чертежи. В них подробно и детально описан алгоритм действий и этапность работы.

Но изготовление печи капельного типа на отработке своими руками достаточно непростое и если нет навыков такой работы, нужно внимательно изучить видео и чертежи данного варианта отопительной системы. Если нет уверенности, что все получится или нет достаточного запаса материала инструментов, можно приобрести агрегат заводского изготовления. Все правильно рассчитать и сделать оборудование безопасным – непросто.

Печь на отработке и дровах своими руками

Печь на отработке и дровах своими руками или как ее называют – комбинированная – простое и высокоэффективное приспособление для отопления помещений. Комбинированные печи объединяют два важных принципа – высокую теплоэффективность и простое внутреннее строение. Такие печи – идеальный вариант для отопления нежилых помещений без больших экономических затрат.

Есть три способа изготовления устройства:

• самый простой способ – из стальных листов или баллонов;
• устройства с принудительным нагнетанием воздуха;
• устройство капельного типа.

Как уже отмечалось, изготовить последний вариант доступно только тем, кто обладает определенными навыками.

В комбинированной печи масло подается сверху, а дрова горят внизу.

Такой вариант печи – комбинированной – требует разумного использования. Грамотная эксплуатация должна проявляться в умении заправлять и разжигать отработку. При условии, что печь самодельная, необходимо особенно тщательно следить за правилами использования конструкции.

Дозаправка производится через приспособленное для этого отверстие, разрешено дозаправлять на две трети от нормы. Разжигается печь при помощи опилок, смешанных с отработкой. Для облегчения розжига используют бумагу.

Комбинированная печь становится все более популярной для отопления небольших хозяйственных построек. Это обусловлено дешевизной материала и высокой теплоотдачей. Но если говорить о сравнении печи на отработке и комбинированного варианта отопления, то первый вариант – дешевле и доступнее.

Изготовить печь на отработке под силу любому мастеру и если есть возможность покупать сырье, то данный тип отопления нежилых помещений экономически выгодный и удобный.

strport.ru

Печи на отработанном масле | ТК-Сервис

Промышленные печи на отработанном масле

   Печи на отработанном масле приобрели популярность по нескольким причинам — это появление синтетических масел, которые проще сжигать, чем более старые масла без присадок, и возможность приобретения “отработки” — масла, слитого с двигателя и трансмиссии, загрязненного частицами металла. Поскольку это непригодное вещество требует переработки, вывоза и хранения, предприятиям проще избавиться от него как можно быстрее, чтобы не вступать в конфликт с экологическим законодательством.

   Купить отработку у тех, кто занимается изготовлением из нее печного топлива, невозможно — это лицензированные предприниматели и фирмы, которые не станут продавать сырье вместо собственного продукта. Но приобрести отработанное масло в автосервисе возможно по очень невысоким ценам.

   Если вы сами руководите автосервисом, то есть имеете доступ к отработке в больших количествах, то пустить ее в оборот можно достаточно просто — использовать в качестве топлива. Но для этого потребуется печь с определенными параметрами, в которой отработка не просто сгорит, а выгорит полностью, даст высокую температуру и не будет признана проверяющими источником вредного выброса.

   Для этого нужно изготовить печь, способную полностью выжечь все компоненты отработанного масла. Это не так просто, если учесть его сложный состав и некоторые тонкости процесса горения таких продуктов. В частности, следует создать конструкцию, которая позволит окислам азота, крайне вредным соединениям, не выходить в атмосферу, а принимать участие в процессе сжигания прочих компонентов топлива.

   При таком течении событий окислы азота обратятся в воду, углекислый газ и азот, то есть, менее опасные с экологической точки зрения вещества. А сгорание отработки в печи окажется практически полным, что очень важно — ее придется меньше чистить при получении большого количества тепла.

Печь на отработке — преимущества и недостатки



   Что следует учесть при изготовлении печи на отработке, каковы главные принципы, сложности и преимущества такого решения?

Преимущества

1. Печь работает на дешевом и доступном топливе.
2. Эффективность сгорания достаточно высока, чтобы получить высокую температуру корпуса печи, а, значит, высокую теплоотдачу в пределах примерно 500 — 700 градусов.
3. Конструкция печи позволяет собрать ее из стали при помощи сварочного аппарата, что при наличии опыта и материала вовсе не сложно.
4. Горение в такой печи поддерживается самостоятельно — таковы физические принципы ее работы. Регулировать горение можно за счет ограничения подачи топлива простой дроссельной заслонкой.

Недостатки

   Вспомним о сложностях и недостатках.

1. Высокая температура корпуса печи требует выделения для нее особого места, очищенного от всего горючего как минимум на полметра от устройства.
2. При обогреве такой печью тепло распространяется неравномерно, проще сказать, что вблизи очень жарко, вдали — холодно.
3. Печь на отработке масла работает по принципу излучения, а не нагрева воздуха.
4. Всегда сохраняется вероятность закипания топлива в камере предварительного разогрева, а при определенных условиях — выброса кипящего топлива из корпуса.
5. Печь очень активно поглощает кислород в помещении.
6. В конструкции следует учитывать высокую температуру в дымоходе, значит, в местах контакта с кровлей необходимо создать защитный слой из негорючего тугоплавкого материала. Дымоход в самом простом варианте может быть только вертикальным — о причинах мы напишем ниже.
7. Возможны претензии пожарных, если печь установлена в сервисе или мастерской.

   Можно ли сбалансировать преимущества и недостатки конструкции или найти экономичную, эффективную и безопасную альтернативу самодельной отопительной печи на отработанном масле? Можно, по крайней мере, нивелировать некоторые недостатки конструкции и в полной мере использовать весь ее потенциал.

Как работает печь на отработанном масле

   Принцип работы печки на отработке масла — сжигание маслянистой жидкости поэтапно для полного сгорания всех ее компонентов. При использовании отработки с синтетическими присадками вместо чистого ректификата нефти это становится возможным. Все трансмиссионные и моторные масла сейчас содержат синтетические присадки, облегчающие нашу задачу.

   Почему разговор идет о двух этапах? — масло состоит из легких и тяжелых компонентов, которые горят (окисляются с выделением тепла) при разных температурах. Им необходимо разное количество кислорода, разная температура и разделение на участки, где будут проходить специфические процессы. Получить эффект полного сгорания можно можно за счет разделения вещества на фракции уже в процессе горения.



   Пиролиз имеет свойство сохранять стабильность, поддерживать сам себя, и мы можем получить процесс, который упрощенно описывается примерно так:

— разогретое предварительно топливо загорается в нижней части камеры сгорания печи на отработанном масле, легкие вещества горят, создавая первичную температуру и тягу для испарения более тяжелых фракций;

— в средней части камеры сгорания происходит нагрев тяжелых компонентов до температуры горения и максимальный приток кислорода снаружи;

— горячая пиролизная смесь поступает в верхнюю часть печи, где проходит процесс “дожигания” разложившегося на пары и газы топлива с разложением окислов азота и активной отдачей тепла;

— продукты горения уходят в дымоход, тепло отдается помещению в виде излучения.

Особенности горения топлива в печах на отработке

   Почему в такой печи, работающей на отработанном масле, возможно использование только вертикального дымохода? Зачем создавать среднюю часть печи в виде вертикальной трубы с отверстиями для притока кислорода? Дело в том, что хорошую тягу и полное сгорание всех компонентов можно получить только при разогреве всей смеси. Если пары станут пролетать по камере сгорания с большой скоростью, то не останется времени именно на этот разогрев, и смысл

   Но если применить знание законов физики, то можно добиться снижения скорости тяжелых компонентов, дать им время на разогрев — за счет возникающей в вертикальной части камеры сгорания силы Кориолиса. Она является следствием вращения Земли вокруг своей оси, а действие ее выражается в том, что в вертикальной трубе жидкости и газы закручиваются спиралью. Благодаря этому закручиванию газовые компоненты перемешиваются, задерживаются в области горения на время, достаточное для полного разогрева и сгорания строить такое сооружение пропадет.

   Получить такой эффект можно разными способами, но в простейшем варианте можно добиться определенного соотношения высоты и диаметра вертикальной части камеры сгорания и дымохода, если не нарушать строго рассчитанные размеры. При нарушении возникнет эффект неполного сгорания, на трубе начнет оседать сажа и копоть, повалит черный дым, и часть газов начнет прорываться в помещение через отверстия для притока кислорода.

   После прогрева газов в камере сгорания и насыщения смеси кислородом начинается фаза дожигания, которая происходит в верхней части печи. Там может быть либо своеобразное расширение с перегородкой, либо воронка определенной формы — в них должен произойти скачок температуры, после которого кислород отдаст часть несгоревших веществ окислам азота. На этом этапе дожигания и совершается обращение опасных и вредных компонентов в углекислоту, водяные пары и азот.

Как усовершенствовать печку на отработанном масле

   Что можно усовершенствовать в этой конструкции, чтобы добиться большей функциональности и избавиться от ограничений?

1. Можно добиться увеличения тепловой мощности печи, работающей на отработанном масле, чтобы часть лучистой энергии преобразовать в нагрев воздуха, получить конвекционную схему для более равномерного прогрева.
2. Можно обойти требование строить только вертикальный дымоход — в таком случае мы можем использовать горизонтальные участки для большей отдачи тепла помещению и снижения опасности от разогрева кровли. Так удобнее вывести дымоход в стену, что гораздо проще, чем, прокладывать его через крышу.
3. Можно создать систему равномерной подачи топлива в нижнюю часть камеры сгорания, чтобы добавлять отработку не слишком часто, не контролировать постоянно ее количество в камере подогрева.

   Получить два первых оптимизирующих эффекта можно, используя силу движения воздуха, наддув, но с определенными ограничениями. Дело в том, что подача воздуха в камеру сгорания снизу бесполезна. Она приведет только к потере температурного баланса и потере эффекта перемешивания от силы Кориолиса, то есть, сведет к нулю все преимущества пиролизного процесса.

   Делать какие-либо вьюшки и лючки для поддува в печи на отработке просто бесполезно и даже опасно — они могут дать эффект выброса пламени, топлива или струи горящего газа наружу. В отличие от дровяной печи, эта система балансирует сама себя и на этапе горения-дожигания не нуждается в принудительном притоке воздуха. Ей достаточно отверстий в вертикальной части камеры сгорания.

   На этапе выброса газов можно помочь печи — установить вентилятор в дымоходе, чтобы проталкивать продукты горения по горизонтальной трубе, компенсируя потерю тяги от ее прокладки. Фактически это означает, что вентилятор будет “дуть вслед газам”, создавая избыточное давление для их выталкивания в сторону выхода из трубы.

Способы создания наддува — инжектор и эжектор

   Существует два варианта создания такого устройства.

1. Первый подход предполагает установку в “колене” дымохода вентилятора постоянного действия, который будет поддерживать тягу и выгонять газы. При его выключении отработанные газы начнут возвращаться в помещение, а эффективность работы печи на отработанном масле резко снизится. Можно между дымоходом и вентилятором установить клапан в виде простой “хлопушки”, который будет легко приподниматься от потока воздуха, создаваемого вентилятором, и столь же легко захлопываться при его выключении. Вариант не слишком удобен именно по причине необходимости постоянно поддерживать тягу вентилятором. Использовать можно компьютерный, вытяжной кухонный или небольшой промышленный вентилятор, создающий устойчивый поток воздуха для эжекторного наддува.
2. Второй подход несколько сложнее в исполнении, он хорош в случаях, когда часть дымохода проложена с некоторым наклоном. В колено дымохода вводится тонкая трубка, а через нее периодически подается сжатый воздух, мгновенно увеличивающий тягу. При использовании этой системы — инжекторной — можно резко увеличивать эффективность горения топлива с одновременным снижением его потребления. В результате будет возможно за короткое время сильно разогреть печь, а потом перевести ее в более “спокойный режим”.

   Использование наддува целиком зависит от возможностей хозяина печи и особенностей места ее размещения. В любом случае, отопительные печи на отработанном масле подходят для гаражей и мини-мастерских, но требуют соблюдения правил пожарной безопасности — удаления от корпуса предметов, расчистки пространства и контроля за температурой.

   Нельзя забывать, что погасить такую печь до полного выгорания топлива в принципе невозможно. Пламя будет поддерживать само себя в виде ленивого язычка, который мгновенно разгорится при получении новой порции масла.

Отбор тепла от печи на отработке

   Отбор тепла от корпуса печи можно организовать двумя способами:

   — установкой на некотором расстоянии вентилятора, который будет постоянно дуть на корпус, прогоняя мимо него воздух для равномерного распределения. Обычный бытовой вентилятор не сможет критически понизить температуру в камере сгорания и не станет причиной прекращения дожигания топлива. При этом комфорта в помещении будет больше, но стоит обратить внимание вот на что — вентилятор может частично выдувать газы через отверстия в вертикальной части камеры сгорания. Это довольно рискованно для находящихся в помещении;

   — оборудованием на корпусе печи змеевика с постоянно протекающей водой — своего рода водогрейного контура. Его можно заменить водогрейной рубашкой, расположенной в верхней трети камеры сгорания. Непременное условие — между элементами приема тепла и корпусом камеры сгорания должен оставаться зазор для доступа воздуха. Опускать контур отбора тепла ниже не стоит.

   Если к такой системе подключить принудительную циркуляцию, то ее хватит на обогрев дома или дачи, а на небольшое строение хватит и естественной циркуляции теплоносителя. Напоминаем, что все эти решения требуют правильного расчета, потому что неумеренный отбор тепла приведет к потере эффективности дожигания, а излишний — к расплавлению или растрескиванию трубок с водой. При ограничении доступа воздуха в камеру сгорания печь также потеряет эффективность.



Длительность работы и расход топлива

   Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува — до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает — жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

   Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

   Описанная нами конструкция обладает серьезными недостатками.

1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах — печь не сертифицирована, проверок не проходила, паспорта не имеет.
3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров — это взрыв, от которого пострадают люди и строение.
4. Использование такой печи в автосервисе или мастерской предпринимателя — источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

   Более безопасный вариант конструкции — использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту — над камерой сгорания.

   Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува — “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

   Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

   Желающим все же воспользоваться возможностями отработки — особенно владельцам автосервисов, мастерских — лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

   Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать — соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

   Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.

www.otrabotka.ru

Печь на отработанном масле своими руками: наглядные схемы

Любое масло, которые осталось после отработки, не обязательно утилизировать. Оно может послужить отличным топливом для печки. Конструкция не является сложной, поэтому печь на отработанном масле можно сделать самостоятельно.

Как работает печь на отработанном масле?

Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

• буржуйка;
• капельница;
• горелка Бабингтона.

Изготовление каждой из них имеет несколько нюансов.

Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

Каждую из таких печей можно сконструировать самостоятельно.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

Сборочный чертеж буржуйки

Комбинированная буржуйка

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла. Также стоит с осторожностью обращаться с печкой. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учесть несколько важных моментов. Резервуар необходимо заполнять отработанным топливом не более чем на две трети. Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Капельница из трубы

Устройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка. Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение. Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.

Капельница из трубы — схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся:
• распылитель;
• баллон;
• насос;
• паяльная лампа;
• контейнер для сбора отработки;
• защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.

Горелка Бабингтона в действии

Не торопитесь выбрасывать отработанное масло. При помощи нескольких простых конструкций можно сделать качественный отопительный прибор. Печку можно использовать для отопления небольших помещений, а также как источник тепла на открытом воздухе. К минусам изделия можно отнести лишь неприятный запах, ведь продуктом сгорания является отработанное топливо. Также стоит учесть, что самодельная печь на отработанном масле нуждается в постоянном контроле, так как она является пожароопасной.

pechiexpert.ru
