Содержание

Отопительные печи с водяным контуром, их разновидности и существенные отличия.

Печь с водяным контуром признана универсальным решением для загородного жилья, которое нуждается в качественном отоплении.

Активная циркуляция в теплообменных системах нагретой воды обеспечивает обогрев нескольких помещений.

В роли таких теплообменных систем чаще всего выступают радиаторы.

Владельцы печи, имеющей водяное отопление, благодаря принципу радиаторного отопления, получают возможность обогреть полностью всю дачу или коттедж.

Отопительные приборы, имеющие теплообменник, значительно снижают расходы на топливо и оперативно нагревают помещения.

Если планируется использовать печное водяное отопление, то следует учитывать тот факт, что если такую печь в сильные морозы не топить, то за очень короткий промежуток времени может возникнуть угроза замерзания теплоносителя.

Поэтому, если в доме не предусмотрено постоянное проживание, специалисты рекомендуют в дистиллированную воду добавлять специальные присадки. Такие присадки обеспечат системе необходимую защиту от замерзания.

Изготовителем рекомендуется, помимо дистиллированной воды применение низкозамерзающего универсального теплоносителя — антифриза.

Данный вид печей, обеспечивая полноценное отопление, позволяет сократить расходы, связанные с обогревом.

Данный факт является наиболее актуальным для домов, достаточно большой площади. Даже, если учесть дополнительные денежные расходы, связанные с покупкой кранов и радиаторов, приобретение печи водяного отопления достаточно быстро себя оправдывает.

Установив печь, имеющую водяной контур, владелец дома обретает полную уверенность в том, что он будет постоянно находится в тепле.

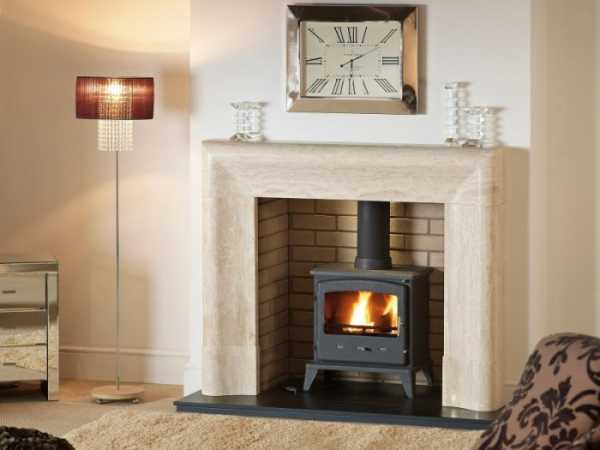

Дровяная печь

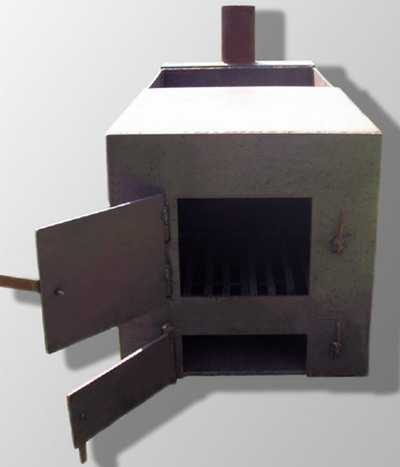

Сама по себе дровяная печь с водяным контуром является стальной топкой, имеющей стенки толщиной в 4-6 миллиметров. Между стенками такой печи проходят трубки теплообменника.

В системе теплоносителя зачастую используется около сорока литров воды, которая циркулирует по трубкам теплообменника и нагревается за счет энергии, высвобождающей при сгорании твердого топлива.

Дровяные печи, имеющие водяное отопление, устанавливаются в любом подходящим месте, которое должно отвечать элементарным необходимым правилам пожарной безопасности.

Каминная система позволяет обогревать достаточно большие помещения, при этом не нарушая его дизайн.

При выборе печи каминного типа, следует учитывать его главный параметр — мощность топки, которая напрямую зависит от размеров камеры сгорания, то есть, чем в топку больше помещается топлива, тем соответственно мощность выше.

Зачастую в паспорте каминной топки указывается три величины:

минимальная
максимальная
номинальная мощность.

Самой важной и точной из них является номинальная мощность, которая вычисляется в течении некоторого количества времени экспериментальным путем.

Для отопления 10 квадратных метров жилого типичного помещения, имеющего высоту потолков не более 2,5 метров, достаточно одного киловатта мощности.

Учитывая данные параметры, можно с легкостью подсчитать для конкретного дома необходимую мощность топки.

Не стоить забывать и такой факт, что при постоянном и долгом использовании печи на максимальной мощности, срок ее службы значительно сокращается.

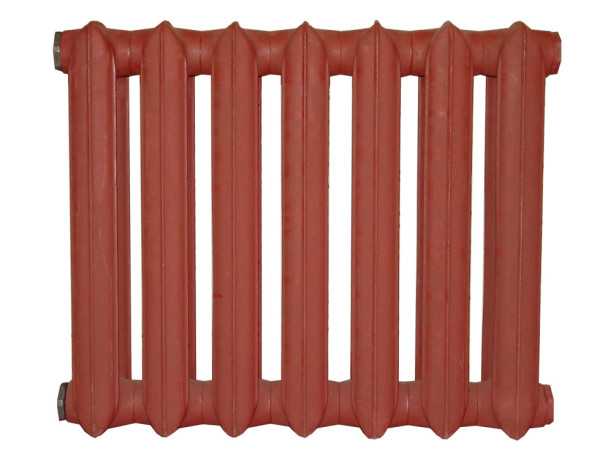

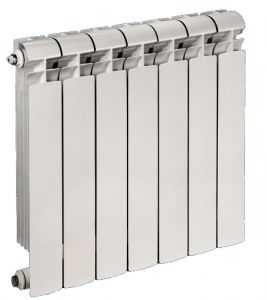

При подборе радиаторов, обратите свое внимание на чугунные батареи отопления. На первый взгляд, технология давно устарела, однако у них есть ряд неоспоримых преимуществ.
Или присмотритесь к водяным конвекторам отопления. Они хорошо вписываются в дизайн, а некоторые модели можно устанавливать в пол, тем самым экономя пространство дома. Все подробности по адресу: http://obogreem.net/otopitel-ny-e-pribory/konvektory/vodyanoj-konvektor-otopleniya.html

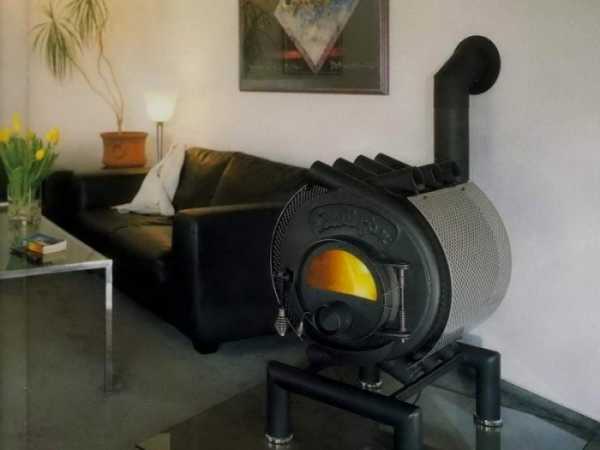

Булерьян

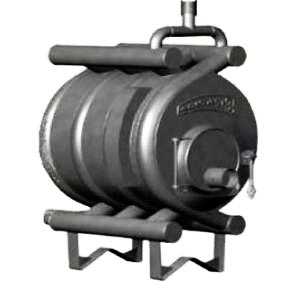

Булерьян считается оригинальной системой обогрева с использованием древесного топлива. Данная печь на иных горючих материалах, исходя из процессов физико-химических, на которых базируется само ее устройство, попросту не будет работать.

Поэтому, перед тем, как установить такую печь, сначала нужно подсчитать доступность дров или иных древесных материалов, а также их стоимость.

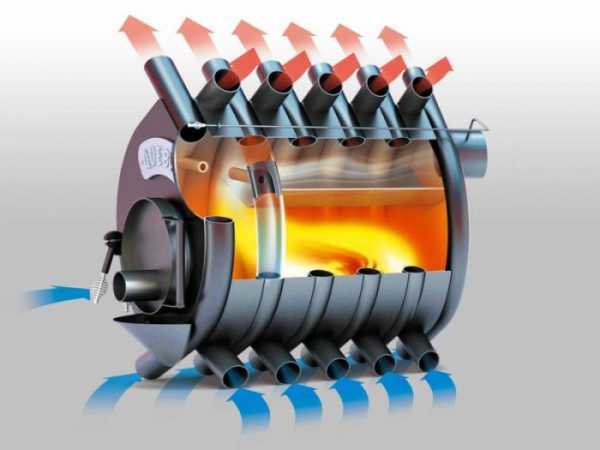

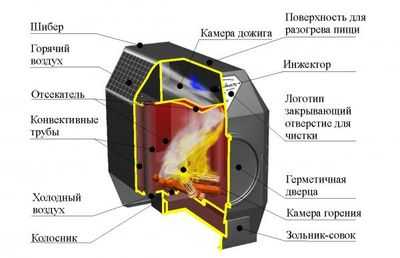

Устройство булерьян-печи с водяным контуром простое, и в то же время необычное.

Корпусом печи является цилиндр, который напоминает обыкновенную бочку и состоит из двух уровней:

Топка — это нижний уровень, задача которого предварительный розжиг и поднятия до надлежащего уровня температуры камеры сгорания.
Верхний уровень — дожигание древесного газа.

Наличие изогнутых воздушных труб особым образом является особенностью устройства данной печи, при этом трубы проходят через центр топки.

Естественной конвекцией обеспечивается разница давления — холодный воздух на подаче, раскаленный чуть выше — в центре топки. Создается быстрый поток воздуха, направленного вверх.

Булерьян, без помощи вентиляторов, сам нагнетает в помещение окружающий воздух.

Эффективность отопительных печей с водяным контуром, как булерьян, определяется наличием теплопередачи, теплообмена и конвенции.

После того, как разогреется нижняя часть топки, весь объем данной печи загружается топливом, затем закрываются заслонки и дверки. После этого, собственно, начинается рабочий режим печи — тление.

Продолжаться такой режим может без перезагрузки камеры сгорания до двенадцати часов. В процессе тления образуется древесный газ, который при сгорании выделяет гораздо большее количество энергии, нежели дрова.

В результате из труб обвязки температура воздушного потока может достигать сто двадцати градусов Цельсия.

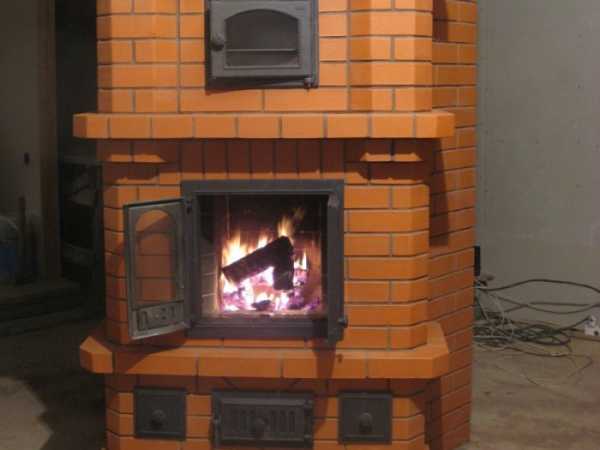

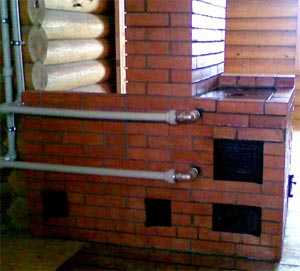

Кирпичная печь

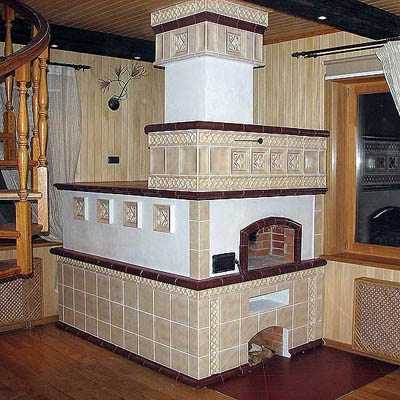

Кирпичные печи, имеющие водяное отопление, конструктивно могут быть автономными источниками тепла, а также могут работать совместно с централизованной отопительной системой.

Кирпичная печь с водяным контуром (каменная печь с водяным контуром) зарекомендовала себя как достаточно надежный источник тепла.

При этом встроенный водяной контур выполняет задачу дополнительного теплогенератора.

Можно сказать, что это дровяная печь, но имеющая расширенные возможности по теплопередаче.

Такая печь, совмещенная с водяным отоплением может обогреть около ста квадратных метров площади. При этом всегда будет присутствовать в доме оптимальная температура и затраты будут минимальны.

По своей конструкции, сама печь может быть отопительной или варочно-отопительной. При выполнении кладки печи, помощью разных конструктивных решений, добиваются максимального контакта горячих газов с котлом.

Водяные встроенные котлы повышают коэффициент полезного действия такой системы отопления до 85 процентов.

При особо суровых климатических условиях, например, северные территории, достаточно всего пару топок в день, чтобы данная печь поддержала комфортные условия в загородном доме. Такая отопительная система экономична и проста в эксплуатации.

Использование современных средств контроля и автоматики поможет регулировать температуру в помещениях на оптимальном уровне. При этом оптимизируется работа самого котла, что позволяет продлить срок службы всей системы в целом и достаточно снизить затраты.

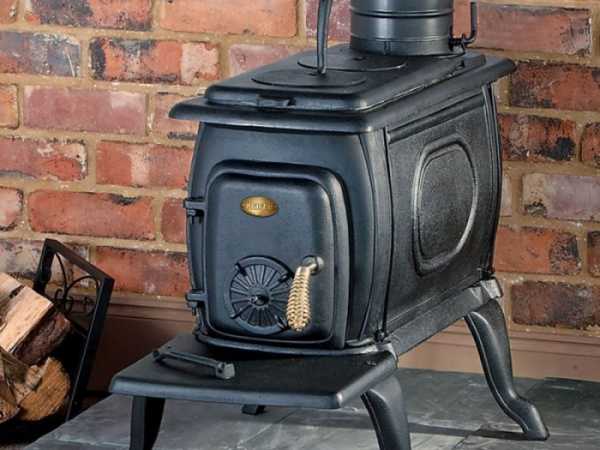

Чугунная печь

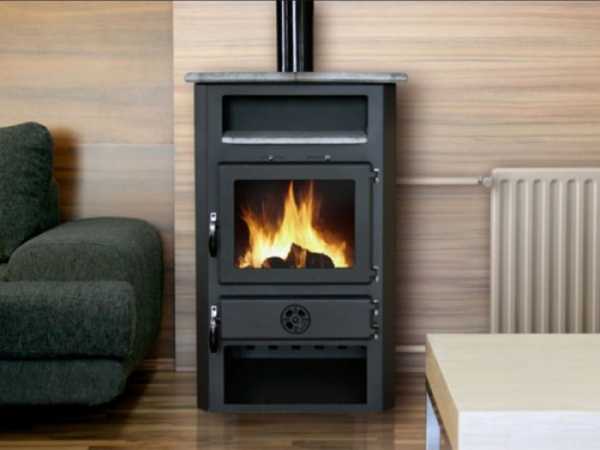

Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами.

Чугун является прочным материалом, отличающийся особо высокой стойкостью к температурным перепадам, поэтому изделия, изготовленные из него при высоких температурах подвержены деформации в меньшей степени, нежели стальные.

Так же у них срок службы более продолжителен, если опять сравнивать со стальными. Связано это со многими факторами.

Чугунные печи аккумулируют тепла больше стальных приблизительно на восемь процентов, при одинаковой массе. Обусловлено это тем, что удельная теплоемкость стали ниже удельной теплоемкости чугуна.

Коэффициент теплопроводности у чугуна также больше этого же показателя для стали, поэтому количество тепла от печи из чугуна при равных условиях почти в 1,5 раза передается быстрее, нежели от стальной топки.

Также стоит отметить то, что от чугунной печи тепловое излучение превышает тот же самый показатель стальной печи, нагретой до этой же температуры.

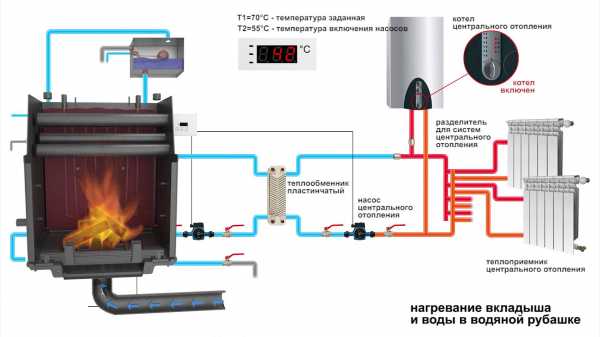

В конструкциях таких печей предусмотрена, так называемая «водяная рубашка», которая изготовлена из листов стали соединенных сваркой и покрытых стойкой к высоким температурам, специальной краской.

Печи с водяной рубашкой имеют четыре ножки, у каждой из которых есть регулировочный винт, служащий для того, чтобы точно выравнивать агрегат при монтаже печи с водяным контуром.

[ad1]Также в конструкции есть возможность подачи с улицы воздуха, для чего в неё вварен стальной патрубок в корпус.

На дверцы каждой модели установлены специальные жаростойкие стекла.

Абсолютную герметичность закрытой топки осуществляется индивидуальной подгонкой к корпусу дверцы, что исключает необходимость использования уплотнительных шнуров.

В топку воздух поступает как через регулируемые отверстия, так и через небольшие специальные зазоры внизу и вверху стекла, тем самым создавая воздушный барьер, который значительно уменьшает отложение сажи на стекле.

Также предусмотрены дожигание газообразных не сгоревших продуктов пиролиза древесины и подача вторичного воздуха.

Эксплуатация чугунной печи с водяным контуром имеет кое-какие особенности.

К примеру, эксплуатация таких печей категорически запрещается при условии, если в отопительной системе отсутствует вода. То есть, необходимо в расширительном открытом баке предварительно проверять уровень воды, при отсутствии его пополняют.

Устройства, имеющие водяной контур для печи, часто снабжены автоматикой, которая управляет воздушной заслонкой при изменении температуры воды в водяном контуре.

Мощность чугунных печей с водяным контуром устанавливается экспериментальным путем на заводе. Принято условно считать, что для отопления помещения, имеющего площадь около десяти квадратных метров и при высоте потолка три метра, достаточно тепловой мощности в 1кВт.

Если вам нужно отопить одну комнату, то вам вовсе необязательно подключать радиаторы к водяному контуру. Можете приобрести обычную чугунную печь для дома. И у вас дома станет красиво и тепло
А в этой статье рассмотрены варианты печи-камина с водяным контуром.

Печь с водяным контуром: отзывы владельцев

«…У меня от Меты стоит угловой камин «Амур», который работает очень прилично, но равномерного тепла по всему дому добиться сложно. Так как не все хорошо работает, хочу все переделать, а старый камин продать. Провести трубы, а также установить радиаторы, есть и моральная и техническая возможность. Обязательно нужен расширительный бак, принудительная циркуляция, ну и еще некоторые тонкости…»

Кирилл, 35 лет.

«…Из своего опыта могу сказать, что печи, имеющие водяной контур, хорошая вещь для тех, кто живет постоянно в загородном доме. Если заливать незамерзающую жидкость, тогда даже в слишком сильный мороз с трубами ничего не случится. Но, установка таких печей достаточно сложное и дорогое мероприятие…»

Анна Михайловна, г.Сызрань

«…Печь котел с водяным контуром одна из лучших — проверено на практике. Быстро нагревается, тепло держит достаточно долго, а по цене не так уж и дорога. Её монтаж много времени не займет. Также она не прихотлива к топливу…»

Михаил, 32 года, г.Омск.

obogreem.net

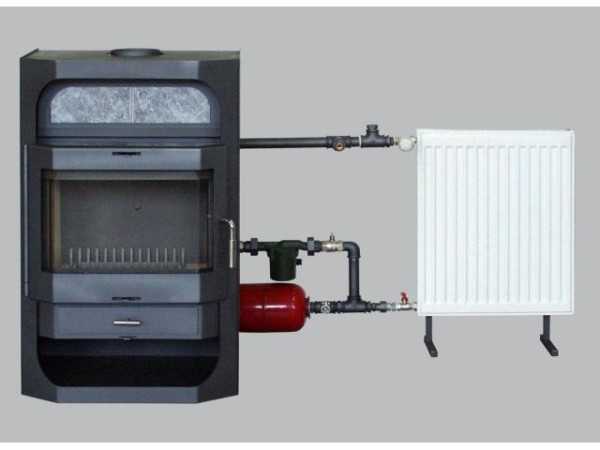

Печь-камин с теплообменником и водяным контуром

Камин, особенно если он водяной, – отличное решение для дома или дачи. А если вы планируете провести отпуск в загородном доме, то понадобится печь-камин с водяным контуром, способным обогреть помещение. Теплоноситель обеспечивает прогрев комнаты, а дверка топки из жаропрочного стекла добавляет уютный мягкий свет и красоту.

Принцип действия

Перед покупкой необходимо ознакомиться с основным принципом работы отопительного прибора. Конструкция, зачастую, бывает чугунной или стальной. Сама печь представляет собой стальную камеру, для закрытых типов толщиной в 6 мм., а для открытых – в 4 мм., для того чтобы обезопасить процесс горения в топке. В трубках теплообменника циркулирует около 40 литров теплоносителя, далее прогретая вода поступает в систему, установленную в помещениях дачи.

Для удобства камин с теплообменником оснащается регулятором тепла. Можно выбрать любой дизайн печи-камина, максимально подходящий под интерьер.

Печи длительного горения с водяным контуром для дачи могут регулировать подачу тепла:

Заслонкой – экономно, подходит для приготовления пищи. Водяной камин длительного горения при использовании специальной схемы подключения может не только обогреть дачу, но и дать возможность постоянно подогревать воду для бытовых нужд.
Термогенератор – его можно подключить как дополнительный источник тепла, при работе печи длительного горения устройство поддерживает нужную температуру, или обеспечивает подогрев воды.

Применение, достоинства и недостатки

Печь-камин с теплообменником подходит для использования в загородных домах. Эти агрегаты удобны, безопасны и хорошо впишутся в пространство помещения. Также камины подойдут для отопления в поселках и деревнях, где случаются перебои с электричеством и не проведен газопровод. Такие устройства можно своими руками подключить к уже существующей системе отопления в качестве резерва или нагрева воды для бытовых нужд. У печей-каминов есть ряд достоинств:

Совместимость с разными системами отопления, имеющимися в доме.
Приемлемая цена.
В качестве топлива используются дрова.
Автономность работы.
Уют и красота.
Возможность углового размещения.
Быстро прогревают помещение, даже на даче в межсезонье.

Печи-камины для использования в доме или даче обладают рядом функциональных преимуществ – отопление, готовка, внешний вид. Одно устройство может заменить печь, плиту и элемент дизайна. Она также экономична и надежна.

К недостаткам можно отнести малую автоматизацию и средний КПД. Но у данных проблем есть решение – модернизация водяной печи своими руками.

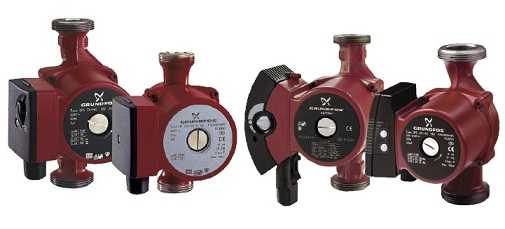

С целью отопления и прогона воды в системе дома потребуется дополнительно приобрести циркуляционный насос.

Камин с водяной рубашкой, дополнительные возможности

Камин с водяной рубашкой имеет отличительные особенности, он чуть шире, что будет удобно для дачи. Функция гриля позволяет быстро приготовить вкусный обед даже к праздничному столу. Итог: отопление помещений, нагрев воды и красивый вид огня. На выбор предлагаются жаропрочные прозрачные экраны топки – в форме сферы или со стеклянными вставками с боков.

Помимо этого, существуют и комбинированные камины, они сочетают водяной контур и используют дымоход для нагрева воздуха. Воздушное отопление позволяет экономить топливо, дает возможность прогрева пола на даче. Как это сделать, лучше посмотреть в видео уроке.

Печь-камин собственными силами

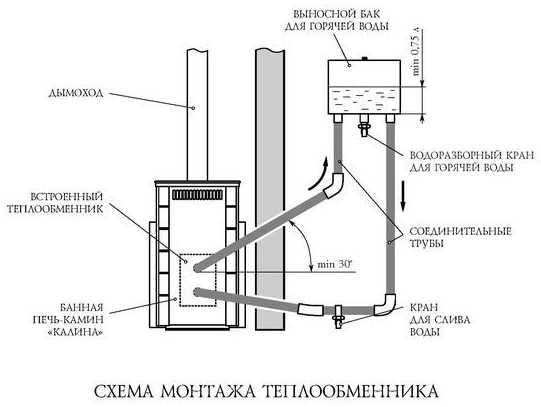

Печь-камин с водяным контуром – в конструкцию добавляется стальная рубашка из двойного металлического листа для установки змеевика между его частями. Змеевик нагревается от топки, затем горячая вода поступает в систему. Камин с водяным контуром можно сделать с угловым расположением и подобрать нужные размеры, подходящие для вашего дома или дачи.

Объем нагреваемой воды будет зависеть от показателей – количество комнат (протяженность системы), контурность, интенсивность горения. Примерный объем воды в системе отопления составит около 50-ти литров для небольшого дома.

Своими руками контурный водяной камин изготовить довольно сложно, а если вы предпочитаете модели длительного горения, то процесс изготовления топки должен производиться только в заводских условиях, поэтому перед работой лучше посоветоваться со специалистом или посмотреть видео уроки. Будьте готовы к материальным расходам и обратите внимание на использование металла и кирпича при выкладке топки. Перед началом работы сделайте чертежи с указанием всех размеров.

<При покупке готовой металлической печи с водяным контуром для дачи объем работ значительно сокращается, печь необходимо лишь подключить к системе отопления дома, и готово! Топка выполнена с учетом безопасности и, в зависимости от модели, различается забором воздуха. Для придания стиля и индивидуальности можно провести облицовку поверхности, например, кирпичом. Камин с водным контуром в доме можно украсить различными материалами, в сети Интернет есть много видео примеров.

poluchi-teplo.ru

Печь камин с водяным контуром — обзор производителей

26.01.2015
Печи камины с водяным контуром – это уникальная комбинация, позволяющая не только стать обладателем жаркого камина, но и отапливать с его помощью дом, используя традиционную отопительную систему. Какими бывают такие камины и что нужно учитывать при их выборе?
Содержание статьи:

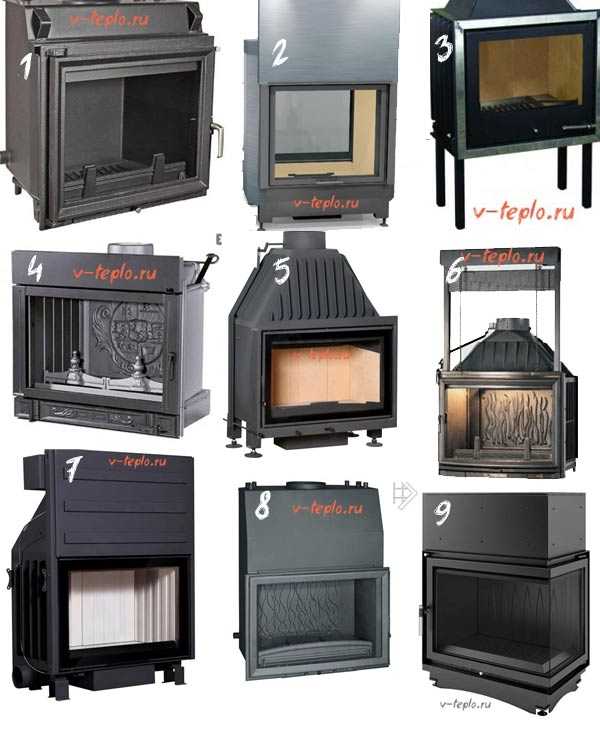

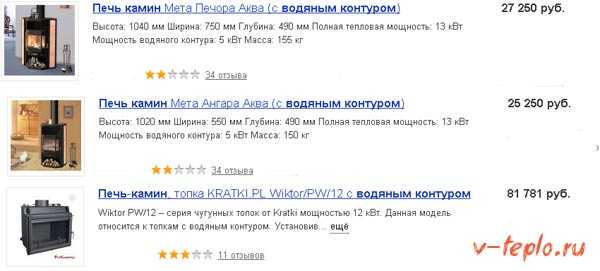

Модельный ряд подобных каминов и их средние цены
Каминная топка Kratki Antek PW мощностью 8 кВт изготовлена из чугуна, топится деревом и стоит 800 долларов США.
Немецкая топка Lina FD 6757 вырабатывает тепловую мощность в 9 кВт, сделана из стали, весит 220 кг и обойдется потребителю в 5 300 долларов.
Российская печь Эльба 600 от производителя Мета вырабатывает мощность в 10 кВт, весит 82 кг и обойдется покупателю в 280 долларов.
За французскую печь Supra Classigues 148C из чугуна мощностью 13 кВт, сделанную в классическом стиле, заплатить придется 2500 долларов.
Альфа 700 от российского производителя Экокамин имеет мощность в 15 кВт, изготовлена из стали и отделана шамотом, стоит 460 долларов.
За французскую печь Sequin Panoramic мощностью 17 кВт заплатить придется 2800 долларов США.
18-киловатная Вега от Экокамин с простым современным дизайном, сделанная из стали и шамота, стоит 2300 долларов.
Invicta 800 Chaudiere французского производства сделана из чугуна и стали, имеет мощность 20 кВт и стоит 2350 долларов.
Польская 30-киловатная Kratki Amelia изготовлена из чугуна, весит 200 кг и стоит 2100 долларов.
Так, видно, что стоимость печи зависит не только от ее тепловой мощности, но и от страны производителя, дизайна, количества использованного при изготовлении металла.
Читайте так же, инструкцию о том как сделать печь камин своими руками
Краткий видео обзор
Основные виды
Существует всего два вида термокаминов, разделение на которые осуществляется на основании вида металла, использованного для производства.
Чугунная топка
Чугун уже стал классикой в среде производства каминов: он прекрасно показывает себя вблизи открытого огня и высоких температур, однако излишне расширяется при повышении температур и отличается высокой хрупкостью.
Печи камины с водяным контуром, выполненные из чугуна, бывают сборными и цельно отлитыми. Сборные варианты, изготовленные из нескольких элементов, гораздо более распространены: при установке отдельные элементы достаточно собрать, соединить болтами и загерметизировать швы специальным герметиком. Но есть у них и недостатки: из-за постоянного расширения и сжатия чугуна, герметик с течением времени теряет свои функции, а в топку попадает излишний воздух. В результате температура сгорания дров в топке повышается, разрушая стенки камина. Отремонтировать испорченные элементы без разборки всей конструкции будет невозможно. Правда, и прослужит такая топка без малого 25-30 лет.
Топки, отлитые цельной конструкцией из чугуна, гораздо крепче, дольше служат, но и стоят дороже. Постоянные циклы расширения и сжатия на состоянии цельнолитых топок отражаются слабо. Но при разрушении части такой топки ее придется полностью менять.
Стальная топка
Стальные топки изготавливаются из специальных сортов стали, не подверженных разрушительному воздействию высоких температур. Кроме того, в состав такой стали будут включены дополнительные примеси. Так, сама топка изготавливается из легированной стали, облицовку же внутренней ее поверхности (футеровку) делают из шамота (огнеустойчивой глины), керамики, чугуна. Улавливатель дыма, рассекатель огня и дефлектор у такой топки может быть как стальным, так и чугунным. Колосниковая решетка всегда изготавливается только из чугуна.
Комбинированная топка
В комбинированной топке присутствуют оба металла. К примеру, внешний корпус ее может быть сделан из стали, а внутренний – из чугуна. Такой вариант считается наиболее надежным: стальной корпус делается цельносварным и позволяет добиться герметичности топки в течение всего срока ее службы, внутренний корпус уже облицовывается различной футеровкой, создает разные декоративные эффекты и защищает внешний корпус от жара. Такая комбинированная топка может прослужить до 100 лет, но и стоит она несколько выше, чем чугунная или металлическая.
Вышеперечисленные типы каминных печей могут подразделяться на подтипы, выделенные на основании их конкретных характеристик:
По типу стекла: с ровным (наиболее дешевый вариант), трапециевидным и округлым стеклом.
По мощности: зачастую печи и камины с водяным контуром могут выдавать тепловую мощность от 7 до 18 кВт. Наиболее мощные камины имеют мощность в 24-30 кВт.
По системе работы печи: с закрытой или открытой системой. Камины, изготовленные для использования в открытой системе, имеют толщину стенки 4 мм, и выдерживают полторы атмосферы. Для закрытой системы делают печи, выдерживающие 2,6 атмосферы и имеющие стену толщиной 6 мм. Это – чрезвычайно важный момент, влияющий на безопасность, который обязательно должен учитываться при покупке камина.
Технические характеристики
Европейские производители топок с водяным контуром изготавливают их согласно германскому стандарту DIN+. В России же нужно учитывать не только эти стандарты, которые и определяют технические характеристики печей, но и отопительные нормы. Разобраться с особенностями производства каминов и их возможностями лучше на примере, в качестве которого выбран Spartherm Varia 1V h3OXL. Размеры же у печи точно такие же, какими были бы, не имей она теплообменника: ширина – 75 см, высота – 123 см, глубина – 55 см.
Чтобы рассчитать соответствие технических характеристик печи отопительным нуждам, в качестве примера выбран дом с общей площадью 160 кв. метров. Согласно российским отопительным нормам, при температуре за окном -27 градусов по шкале Цельсию расходовать на отопление 1 кв. метра ежечасно нужно не более 50 Вт. Номинальная мощность данной топки составляет 14 кВт, из которых 10 кВт дает теплообменник, 4 кВт – тепловое излучение. В двери топки находятся два стекла: на внутреннем наклеена пленка, отражающая тепло, чтобы не перегреть здание и не обжечь кожу при прикосновении, внешнее является декоративным.
За расчетный период приняты 5 дней, в течение которых печь будет отапливать дом целый день. За 12 часов камин выдает 14 кВт ежечасно, из которых 8 кВт уходит на отопительные нужды дома (радиаторы и т. д.). 1 кВт уходит на обогрев воды использования в быту. Ежечасно остающиеся 5 кВт бойлер аккумулирует. В среднем, на протяжении всего дня он может аккумулировать около 60 кВт, которые будут использованы для отопления дома в ночное время. Чтобы накопить такое количество тепла, накапливающий бойлер должен иметь объем не менее 700 л.
Принцип работы — видео руководство
Преимущества и особенности эксплуатации
Такие камины имеют множество плюсов: они легко устанавливаются в существующую отопительную систему, могут обогревать большие площади, долговечны и удобны в эксплуатации, пожаробезопасны и при использовании открытой системы не требуют подключения источников электропитания.
Печи камины с водяным контуром могут использоваться для обогрева здания, если применять их с одной из двух существующих систем:
открытая система, в которой термоноситель не имеет прямого подогрева;
закрытая система, имеющая прямой подогрев термоносителя.
В зависимости от того, какая система будет применяться в доме, необходимо и выбирать камин. К этому нужно относиться чрезвычайно серьезно, так как неверный выбор камина может обернуться весьма печальными последствиями.

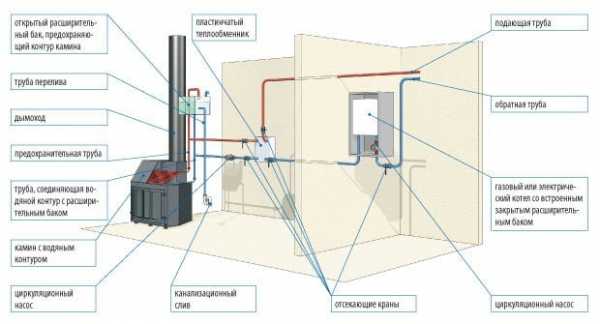

Открытая система
В открытой системе носитель тепла, в качестве которого может быть использован антифриз или вода, движется в змеевике. Змеевик же располагается в открытой насадке котла топки. Открытый расширительный бачок в такой системе устанавливается как можно выше – чаще всего его монтируют под самой крышей. Движение термоносителя в открытой системе осуществляется по принципу естественной циркуляции – обыкновенная гравитация направляет термоноситель в теплообменник. Остатки нагретого термоносителя текут обратно в расширительный бачок.
Такая система отопления может быть знакома многим жителям России – чаще всего ее использовали в Советском Союзе для отопления частных домов и дач, встраивая чугунную батарею в открытый камин. Дополнительного оборудования подобная система отопления не требует, но для больших площадей она, увы, не подходит: вода при нагреве теряет свой удельный вес, а трубы оказывают значительное гидравлическое сопротивление. По этим причинам системы закрытого типа и вытеснили такую модель обогрева. Правда, есть способ несколько нивелировать недостатки открытой системы – использовать вспомогательные пластинчатые теплообменники, передающие тепло от термоносителя камина в трубы обогрева.

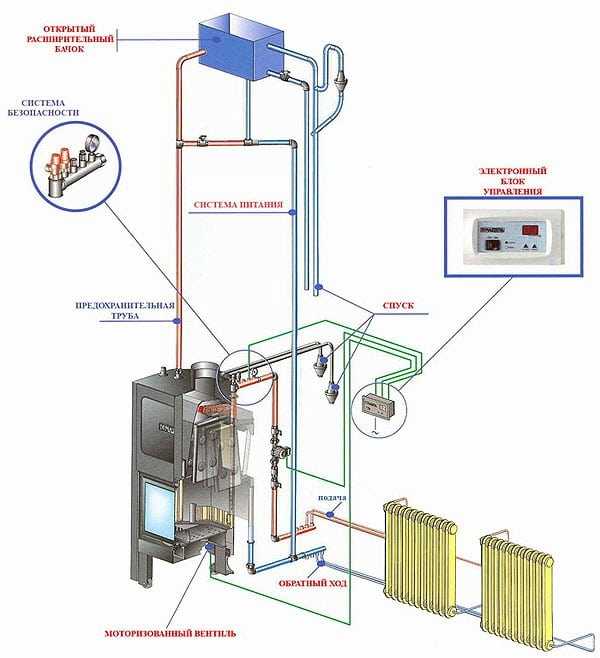

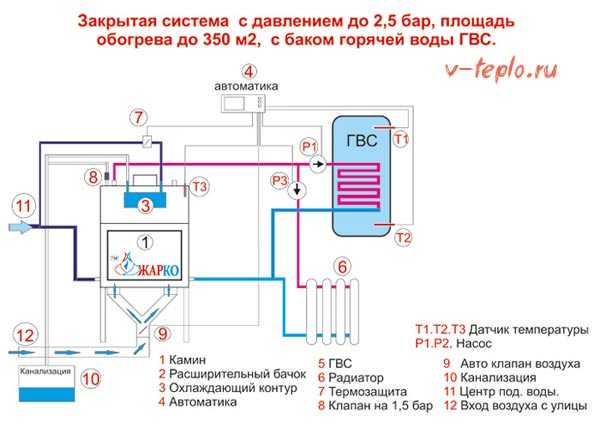

Закрытая система
В случае оборудования закрытой системы термоноситель будет нагреваться в самой закрытой части котла топки. Из расширительного бачка (бак должен быть мембранного типа) термоноситель движется в теплообменник, расположенный в камине. Нагреваясь, в среднем, до 80 градусов, термоноситель подается в накопительный бойлер, откуда движется в отопительные трубы. В системе закрытого типа воду или антифриз в движение приводят уже не гравитационные силы, а обыкновенный циркуляционный насос.
Если теплоотдачи по каким-либо причинам нет, термоноситель в системе может закипеть, из-за чего работа насоса прекратится. В водяном контуре камина значительно возрастет давление, которое может полностью вывести из строя всю систему. Чтобы предотвратить такие поломки, в топку устанавливают еще один змеевик, в который можно подать холодную воду для снижения температуры циркулирующего термоносителя. В сам же водяной контур устанавливается термостат, который сольет термоноситель из системы в канализацию при ее перегреве.
Выбирая печи камины с водяным контуром, первоочередное внимание нужно уделить тому, с какой именно системой обогрева он будет использоваться, так как от этого зависит безопасность всего дома и его жильцов. В остальном такие камины так же безопасны, как и другие виды отопительного оборудования, но отличаются одним важным аспектом – приносят в дом настоящий уют!

Вам может понравиться

v-teplo.ru
чугунные, кирпичные, варочные, видео-инструкция по монтажу печного отопления своими руками, фото и цена

В этой статье мы рассмотрим, что собой представляют печи для отопления с водяным контуром, каков их принцип работы и каковы их конструктивные особенности. Кроме того, мы расскажем о том, какие модификации этих устройств представлены на рынке и что из них можно выбрать для использования в загородном доме.

Водяное отопление, оформленное как традиционная печь
Вопрос обогрева загородных домов, коттеджей и дач каждый человек решает в силу своих предпочтений, возможностей и в соответствии с особенностями строительного объекта. К сожалению, установить газовый котел отопления для полноценной комфортной эксплуатации не всегда получается, так как газораспределительная магистраль может находиться на существенном удалении от дома.

Классическая кирпичная конструкция без водяного контура
В этом случае владельцы строительного объекта пытаются решить проблему путем устройства традиционной кирпичной печки с варочной плитой или без нее. Обычно варочная плита и топка выходят на кухню, в то время как обратная сторона сооружения направлена в жилое помещение.
При желании такое сооружение можно оснастить массой полезных и функциональных приспособлений, таких например как лежанка, духовой шкаф, место для сушки дров и т.д.
Но, к сожалению, печам, построенным по дедовским технологиям, свойственен один существенный недостаток – они лишены водяного контура, в котором мог бы нагреваться теплоноситель. Таким образом, к этим нагревательным устройствам нельзя подключить трубопровод и радиаторы и, как следствие, нельзя обеспечить равномерную температуру во всем доме.
Но, как оказывается, если нет возможности подключить современный газовый котел, совсем необязательно прибегать к дедовским технологиям, ведь на рынке представлен широкий ассортимент отопительного оборудования с водяным контуром, рассчитанного на другие виды топлива. Более того, печь с водяным отоплением при желании можно сделать своими руками с использованием таких материалов как кирпич или листовая сталь.
Принцип работы и особенности эксплуатации

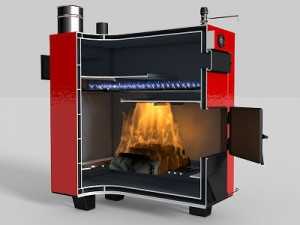

Как классическая, так и современная печь для отопления с водяным контуром обеспечивает равномерное распределение тепла по отапливаемым помещениям за счет циркуляции теплоносителя.
Принцип действия следующий:
Топливо из накопительного резервуара поступает в специальную камеру, где происходит розжиг и сгорание.
Над камерой с открытым пламенем располагается теплообменник, который нагревается и разогревает воду. Теплообменник, чаще всего, работает как регистр (радиатор в форме змеевика), через который проходит проточная вода.
В зависимости от количества контуров определяется количество теплообменников в печи.
Нагретая вода, выходя из теплообменника, попадает в систему или в трубопровод.
За циркуляцию теплоносителя в системе может отвечать расширительный бак или циркуляционный насос для отопления.
Важно: Модификации, оснащённые расширительным баком, относятся к категории энергонезависимых устройств, тогда как устройства, оснащенные циркуляционным насосом, предполагают необходимость в постоянной подаче электропитания.
Возможность автоматизации

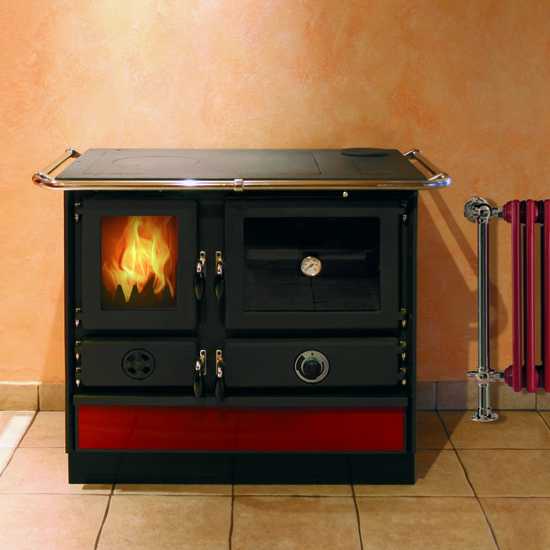

Многофункциональная отопительно варочная печь с водяным контуром Magnum Super Termo
В зависимости от конструкционных особенностей оборудования и от типа используемого топлива, некоторые печи заводского изготовления могут снабжаться системами автоматизации.
Инструкция применения таких систем обеспечивает возможность автоматической подачи энергоносителя в топочную камеру. Кроме того, в заданное время осуществляется розжиг горелки и обеспечивается принудительная подача воздуха для создания оптимальной тяги.
Важно: Оборудование, работающее на природном газе и на электричестве, может работать полностью независимо от человеческого присутствия в течение целого сезона. Автоматизация твёрдотопливных и жидкотопливных агрегатов обеспечивает независимую эксплуатацию в течение 1-7 дней, после чего потребуется заново настроить график работы.
Преимущества и недостатки

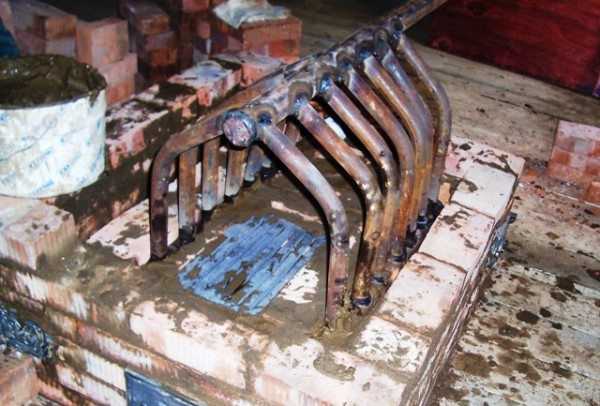

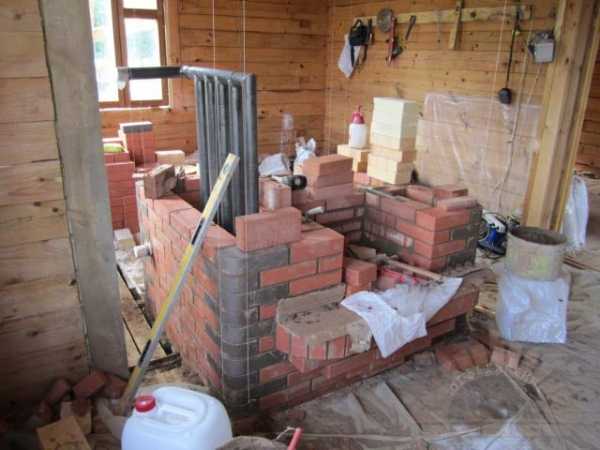

На фото закладка теплообменника
Печное отопление с водяным контуром характеризуется рядом преимуществ и недостатков, которые в обязательном порядке необходимо учесть при выборе подходящего варианта.

Схема, в которой в качестве теплообменника применена чугунная батарея
Среди преимуществ отметим следующие:
Производительность, достаточная для обогрева загородных домов с площадью до 150-200м²;
Возможность выбора отопительной печи, работающей на том виде топлива, которое доступно и цена которого делает обогрев помещения рентабельным;
Простота и надежность конструкции и как следствие предсказуемость эксплуатации;
Возможность выбора между энергозависимыми и независимыми модификациями с учетом особенностей строительного объекта и состояния инженерных коммуникаций в сочетании со стабильностью подачи электроэнергии и т.д.;
Доступная цена в сравнении с себестоимостью возведения традиционных кирпичных печей.
Массивный теплообменник, изготовленный своими руками
Среди недостатков отметим такие моменты как:
Автоматизация отопительного оборудования стоит немалых денег, а потому за доступную цену можно рассчитывать на примитивные устройства с ручной подачей топлива и с ручной регулировкой температуры.
Большая часть такого оборудования предполагает необходимость в постройке специального котельного помещения.
Опять же для твёрдого и жидкого топлива потребуется оборудовать специальное хранилище или складское помещение.
Печи с водяным контуром демонстрируют уровень КПД более низкий, чем аналогичный параметр присущий современным газовым котлам.
Критерии для классификации и актуальные разновидности

Схема печи заводского изготовления
Отопительные печи, способные работать с водяным отоплением, классифицируются в соответствии с такими критериями как:
тип производственных материалов;
тип используемого топлива;
способ циркуляции теплоносителя;
способ отведения газа;
мощностные параметры;
функциональность, а именно наличие таких опций как нагрев воды для водопровода, оснащение варочной панелью и т.д.;
степень автоматизации и как следствие тип энергозависимости.
В соответствии с типом производственных материалов следует отметить две разновидности:
Кирпичные печи – сооружения, рассчитанные исключительно на сжигание твердого топлива (дрова, пеллеты и брикеты, прессованные из отходов, каменный уголь).

Схема устройства банной печи
В качестве теплообменника в таких сооружениях применен регистр. Регистр — это разновидность радиатора, выполненного из трубы определённого диаметра оснащенной металлическими ребрами, служащими для более эффективного забора тепла.
Существенным недостатком таких конструкции является невозможность полной автоматизации всех процессов, включая подачу топлива, контроль температурных показателей, периодичность запуска, розжиг и т.д. Опять же, контур в кирпичных сооружениях, чаще всего, один.
Важно: Кирпичные отопительно варочные печи с водяным контуром не могут быть приобретены в готовом виде в специализированном магазине. Это оборудование придется строить с нуля своими руками, что потребует немалых усилий, времени и стройматериалов.
Металлические печи — это более технологичные конструкции из стали или чугуна. Среди этих агрегатов следует отметить твердотопливные и жидкотопливные модификации.
Конструкция твёрдотопливных агрегатов мало чем отличается от кирпичных аналогов с той разницей, что габариты металлической печи на порядок компактнее и масса в разы меньше. В итоге устанавливать изделие из металла можно на обычный цементный или плиточный пол без необходимости в закладке фундамента.
Жидкотопливные стальные или чугунные печи еще компактнее, в сравнении с твердотопливными вариантами. В качестве энергоносителя в таких устройствах применяется дизельное топливо.
В связи с удорожанием солярки повсеместно все большей популярностью пользуются печи, рассчитанные на сжигание отработки. Чтобы не тратить деньги на приобретение дорогостоящих устройств зарубежного производства некоторые умельцы изготавливают специальные горелки своими руками.
В результате, эксплуатация печей, оборудованных такими горелками, за счет дешевизны отработанного масла, обходится в минимальную сумму денег.
Вывод
Простая отопительная печь с водяным контуром своими руками может быть построена по схемам, приведенным в этой статье. Впрочем, можно сэкономить время и силы, и приобрести готовое металлическое устройство.
Использование и эксплуатационное обслуживание печей с водяным контуром, независимо от модификации, не отличается особой сложностью. Впрочем, если необходимы пояснения, можно посмотреть видео в этой статье.

gidroguru.com
Отопительные печи с водяным контуром. Их особенности
Отопительные печи с водяным контуром: разновидности
Хозяин, планирующий поставить у себя печь с водяным контуром, должен помнить, что при наступлении морозов протапливать её нужно постоянно. Если пропустить несколько морозных дней, то замёрзнет теплоноситель. Самодельные печные устройства бывают кирпичными, чугунными или дровяными.
Кирпичные печи с водяным контуром
Если печь уже имеется, то особой закладки такая конструкция не потребует. Достаточно будет установить только специальный водогрейный бак. Именно он обеспечит всю систему теплоносителем. Эту довольно простую конструкцию сможет осилить любой, кто желает сделать своё жилище более комфортным.
Изготавливают бак для подогрева воды из листовой стали, которая должна выдерживать агрессивную внутреннюю среду и высокую температуру. Толщина стенок такого бачка не должна превышать три-четыре миллиметра для обеспечения надлежащей теплопроводности. Более толстые стенки дольше нагреваются, а значит, понижается КПД.
Для кирпичных печей не существует бачков стандартных размеров. Каждая ёмкость изготавливается для конкретной печи и рассчитывается под её размеры. При этом расстояние по высоте должно быть не менее 400 мм: это обеспечит свободный доступ. При расчёте длины бачка учитывается необходимое количество теплоносителя.
Чугунные печи с водяным контуром
Чугунные конструкции обладают своими преимуществами. Во-первых, более толстые стенки такой печи перегорают гораздо медленнее (если сравнивать со сталью). Во-вторых, теплоотдача металла более низкая, поэтому тепло сохраняется дольше.
Аккумуляция тепла чугунных печей на восемь процентов выше, чем у стальных (при одинаковой массе). Это объясняется тем, что удельная теплоёмкость чугуна выше. Коэффициент теплоотдачи сплава выше в полтора раза, а значит, тепло от этого устройства передаётся быстрее. Для нагрева воды в системе отопления это важно.
Современные чугунные печи часто имеют водяные рубашки, изготовленные из нержавеющей стали. Интересно, что такие конструкции не встраиваются в основание пола или стены: они переносные и имеют регулируемые ножки.
Профессионалы рекомендуют перед запуском агрегата обязательно проверять, чтобы расширительный бачок был наполнен. Эксплуатировать чугунные печи с водяным контуром категорически запрещается при недостатке воды в системе.
Дровяные печи или печи Булерьян с водяным контуром
Печи Булерьян протапливаются исключительно дровами: на других энергоносителях работать отказывается.
Данная конструкция – горизонтальный цилиндр, разделённый перегородкой. Нижняя часть предназначена для дров и для создания необходимой температуры. А верхняя часть – для догорания оставшихся продуктов или пиролизного газа.
Дрова в такой печи не горят, а тлеют. Благодаря этому одной загрузки обычно хватает на 10-12 часов. Образующийся при сгорании пиролизный газ, несёт энергии больше, чем сами дрова: воздух в трубах обвязки достигает температуры 120^О.
Булерьян с водяным контуром должны иметь дымоход или хорошую систему вентиляции. Иначе они становятся опасными для жизни.
Рекомендуется для безопасности эксплуатации очищать вентиляционные каналы от сажи и конденсата минимум два раза в год.

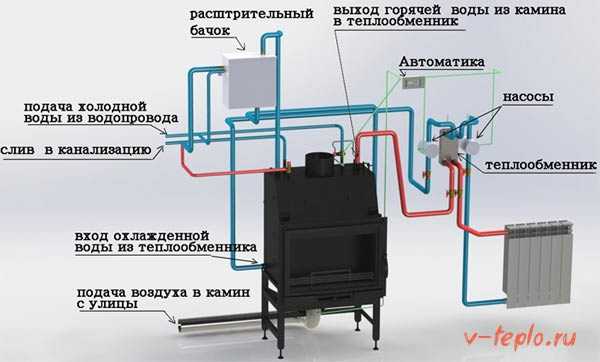

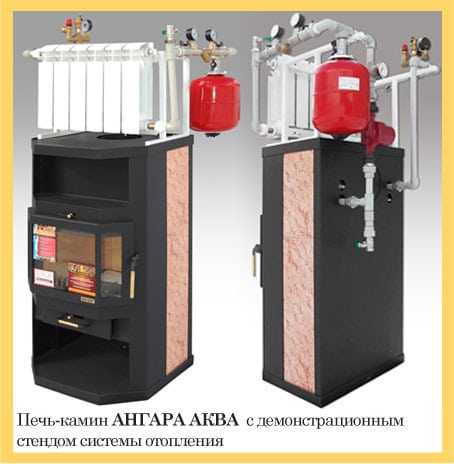

Печь камин с водяным контуром
Печь камин с водяным контуром легко монтируется в любую систему центрального отопления. В рабочем состоянии камин через водяной контур отдаёт тепло в систему центрального отопления. Это позволяет значительно снизить расход газа: потребление энергии можно уменьшить до минимума.
Печи с водяным контуром обычно имеют хорошие отзывы. Однако, решив установить такую печь у себя, учитывайте особенности своего жилища и климатом региона, в котором вы проживаете.
ogodom.ru
Печное отопление с водяным контуром

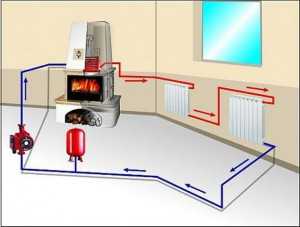

Схема отопления
Печи — традиционный отопительный прибор для загородных домов. Они обеспечивают помещения теплом, а комбинированные отопительно-варочные печи еще и позволяют готовить еду. Несмотря на все преимущества печек они не способны дать абсолютный комфорт, так как не предназначены для подключения контура горячего водоснабжения. Эту задачу успешно решает печное отопление с водяным контуром.
Традиционная печь с водяным контуром
Традиционная кирпичная печь, к которой подключается водяной контур — удачная инженерная находка. Такая система объединила в себе все преимущества печного отопления и обычного твердотопливного котла.
Принцип работы
Принцип работы системы заключается в следующем. Во время топки нагревается сама печь, дымовые каналы и теплоноситель. Радиаторы греются в процессе горения топлива. После прекращения топки батареи и печь отдают свое тепло в помещение, обеспечивая равномерный его нагрев. Наличие в системе радиаторов позволяет быстро прогреть дом, минимизировав один из важнейших недостатков печного отопления — значительное время для достижения оптимальной температуры в комнате.
Принципиальное отличие такой печи — наличие в ее конструкции регистра. Регистр, или змеевик, по которому циркулирует теплоноситель, устанавливается в топливнике. К нему подключается основная магистраль. Регистр может иметь разную конструкцию. Самое важное, чтобы он обеспечивал нормальный нагрев теплоносителя и не препятствовал его циркуляции. Как правило, змеевик подбирается индивидуально исходя из особенностей печи. Сварить теплообменник можно из обычной листовой стали толщиной 3–5 мм. Можно использовать с этой целью трубы.
Обратите внимание! Змеевик из листовой стали имеет преимущества перед трубным. Его легче чистить, и он прост в обслуживании. Недостаток такой конструкции — незначительная площадь нагрева. Из-за этого для изготовления регистра чаще применяют трубы, а не стальные листы.
Особенности
Схема печного отопления, а особенно печей с подключенным водяным контуром, должна разрабатываться с учетом архитектурных и планировочных особенностей помещения. Важно обеспечить свободный доступ к топочной камере. Печи — пожароопасный отопительный прибор, поэтому все деревянные поверхности должны быть тщательно защищены от излишнего нагрева. Между стеной и печью обязательно должно быть свободное пространство. Если такой возможности нет, стену нужно обложить пожаробезопасными негорючими материалами.
Печка является тяжелым отопительным прибором, поэтому устанавливается всегда на фундамент. Важно, чтобы фундаменты печи и здания не были связаны между собой. Между ними должен оставаться зазор не менее 50 мм, который заполняется песком. Модель печи может быть любой. Чертежи и порядовку можно без труда подобрать в сети или специализированной литературе. Многие из них настолько универсальны и просты, что на основе готового чертежа легко создать собственный проект, полностью отвечающий особенностям помещения.

Наглядная схема
Кладка печи с водяным контуром выполняется в соответствии с порядовкой. Отличие от обычных конструкций заключается в установке змеевика. Часть системы отопления с радиаторами монтируется как обычная инженерная сеть. Хорошо подходят для этого однотрубные системы с верхней или нижней разводкой. Они просты в монтаже и позволяют сэкономить на материалах и комплектующих. Специалисты рекомендуют системы с принудительной циркуляцией, особенно в двухэтажных домах. Естественной циркуляции не всегда бывает достаточно, чтобы исключить вероятность закипания теплоносителя в змеевике.
В целом самодельная кирпичная печь на твердом топливе с подключенным к ней водяным контуром — удачное решение для небольшого загородного дома. Несмотря на кажущуюся простоту такой конструкции она имеет ряд нюансов, которые нужно учитывать не только во время сооружения системы, но и в период ее эксплуатации.
Чугунные печи
Еще один простой способ объединить печь с водяным контуром — это чугунные конструкции. Печка из чугуна отличается надежностью и долговечностью. Она проста в использовании и хорошо сохраняет тепло, так как чугун обладает относительно высокой удельной теплоемкостью. По сравнению со сталью чугун имеет больший коэффициент теплопередачи, что тоже говорит в пользу таких конструкций. Печка значительно быстрее нагреет теплоноситель по сравнению со своими стальными собратьями.
Сделать чугунную печь своими руками, конечно, не получится. На рынке представлено немало моделей, среди которых можно подобрать подходящий агрегат. Многие экземпляры имеют уже встроенные водяные рубашки, что позволяет решить основные проблемы при создании автономной сети на основе печного отопления. Еще одно преимущество чугунных конструкций — их мобильность. Встраивать конструкцию в стену не нужно. Она просто устанавливается на регулируемые ножки в выбранном месте.

Чугунная печь
Наибольшей эффективностью обладают пиролизные чугунные печи. В основе их работы лежит принцип сжигания пиролизного газа. Подобные печи обладают настоящей «всеядностью», поскольку могут работать на любом виде твердого топлива. При необходимости можно внести небольшие конструктивные изменения, чтобы обеспечить использование топлива, наиболее распространенного и дешевого в конкретной местности.
Конструкция пиролизных печей отличается наличием двух камер сгорания — топливника и газогенератора. В первом происходит горение твердого топлива, а во втором — пиролизных газов. Дрова горят очень медленно, благодаря чему одной закладки хватает примерно на половину суток.
Пиролизный газ при горении выделяет значительно больше тепла, чем дрова, поэтому теплоноситель быстро и эффективно разогревается. «Слабое» место таких конструкций — требовательность к обустройству дымохода и системы вентиляции. Ведь не до конца сгоревший пиролизный газ образует большое количество углекислоты, попадание которой в помещение чревато для здоровья и жизни человека.
Пиролизные котлы — лучшая альтернатива
Несмотря на возможность объединения традиционной печи с водяным контуром такие конструкции — не лучший выбор. Малейшая ошибка при проектировании и возведении системы может привести к печальным последствиям.
Лучшей альтернативой являются пиролизные котлы длительного горения со встроенным водяным контуром. Примером могут служить котлы шахтного типа, печи Беляева и печи Попова. Рассмотрим эти конструкции подробнее.
Котлы шахтного типа
Котел Благо
Основным отличием таких агрегатов является шахтная конструкция теплообменника. Корпус котла включает в себя две вертикальные камеры. В первую загружается твердое топливо — дрова, опилки, пеллеты или торф. В нижней части топочной камеры происходит горение. При этом верхняя часть загруженного топлива гореть не будет. По мере прогорания топливо из верхней части опускается на колосники и начинает гореть. Такой принцип позволяет использовать не только дрова, но и сыпучие материалы.
Модели иного типа, будучи не слишком требовательными к виду топлива, на сыпучих материалах работают плохо, а иногда и полностью отказываются их перерабатывать. Очистка топливника осуществляется через специальное отверстие в боковой части корпуса. Вторая вертикальная камера — теплообменник.
Пиролизный котел Беляева
Среди отопительных приборов пиролизного типа большой популярностью пользуются котлы Беляева. Принцип их работы основан на догорании пиролизного газа при недостатке кислорода. Такие печи являются достойным аналогом газового оборудования при невозможности установки последнего. По сравнению с агрегатами шахтного типа они имеют большую эффективность. Немалое их преимущество — возможность создания конструкции своими руками.
Самодельный котел можно сделать на основе стандартных чертежей и схем. Подобные проекты имеются в сети в открытом доступе. По сути, котел представляет собой двухкамерный агрегат. В первой камере горят дрова, а во второй догорают газы. Между камерами устанавливается колосник. Подача воздуха осуществляется принудительно с помощью вентиляционного оборудования.
Пиролизный котел Попова

Твердотопливный пиролизный котел
По конструкции котел Попова аналогичен любому агрегату, работающему на принципе пиролизного сгорания топлива. Отличительная особенность агрегата Попова — установка регуляторов мощности и скорости вывода газов, а также датчика выхода газов в помещение.
Воздух для догорания газов подается принудительно с помощью вентиляторов и завихрителей. Использование в конструкции завихрителей — важное преимущество котлов Попова. Завихрители позволяют равномерно распределять воздух в объеме камеры, обеспечивают активный теплообмен с теплоносителем и снижают температуру отработанных газов.
К котлу может быть подключен не только водяной контур отопления, но и дополнительный бак для ГВС.
Заключение
Объединение печного отопления и водяного контура сегодня стало вполне реальной задачей. Если вы решили создать такую конструкцию, помните, что кажущаяся простота объединения обычной кирпичной печи с водяной системой может обернуться неприятными последствиями. Значительно проще и эффективнее установить готовую твердотопливную печь длительного горения или котел.
Похожие записи
Комментарии и отзывы к материалу
У вас должен быть включен JavaScript для отображения комментариев.
gidotopleniya.ru
6+ особенностей обустройства банной печи с водяным контуром [+13 ФОТО]

Печь – это сердце бани. А всем известно, что для полноценного функционирования организма необходимо хорошее сердце. Так и в случае с баней: качество печки определит общую функциональность всей постройки.
В качестве материала изготовления используется металл или кирпич. Что в первую очередь значительно влияет на закладку фундамента под обогревательную конструкцию: кирпич значительно тяжелее металла и основание требует более прочное.

Фото печи с водяным контуром
Совет: при укладке кирпичной печи для бани применяйте специальные огнеупорные изделия, например, огнеупорные шамотные кирпичи.
Потому что использование иных, таких как двойной силикатный кирпич, приведёт к их быстрой деформации под воздействием высокой температуры.

Кирпичи с повышенной стойкостью к воздействию открытого огня
Помимо материала есть ещё одно улучшение для банной печки – подключение водяных труб.
Трубное отопление в бане
Печь для бани с водяным контуром – это значительное улучшение обогрева, приводящее к экономии на топливных материалах.
Оно даёт следующие возможности:
Для поддержания тепла требуется намного меньше ресурсов. Таким образом, цена эксплуатации становится ниже.
За счёт работы печи можно прогревать всю постройку, а не только парильню.
Равномерность обогрева. В отличие от использования одной только печки, при котором основной жар формируется вокруг неё.
Реализовываться может двумя способами:
Радиаторы

Образец чугунного радиатора
Печи для бани с водяным контуром, реализованным на использовании металлических или чугунных радиаторов, имеют следующую конструкцию:
Сама печка.
Может быть выполнена из таких материалов:
Кирпич. Тяжёлая конструкция, требующая много трудозатрат. Зато существует возможность выложить своими руками. Прекрасно держит тепло. Подвержена деформации при сильных тепловых ударах.
Кирпичная печь, использующая водяной контур
Чугун. Высокий уровень теплообмена. Радиаторы также могут быть из такого материала. В минусах очень большой вес, чувствительность перед ударами высоких температур. Также следует отметить, что на сегодняшний день они практически не изготавливаются.
Чугунная печь для бани
Сталь. Хороший теплообмен, множество готовых модификаций по доступной цене. Просты в установке. Меньший вес и стойкость к высоким температурам даже в случае превращения воды в пар из-за выключения циркуляционного насоса.
Металлическая печка для бани
Теплообменник. Осуществляет обмен холодной и горячей воды. Выводится в сторону от источника нагрева, а его трубки проходят между стенками камеры сгорания и внешним корпусом, что позволяет максимально вобрать тепловую энергию.
Примерная схема монтажа теплообменника для бани
Циркуляционный насос. Реализует движение воды по трубам, давая возможность прогрева теплоносителя по всем трубам бани. Без него вся система будет бесполезна и сведётся к обычному обогреву от печи.
Варианты насосов
Трубы и радиаторы. Могут быть из металла или чугуна, на сегодняшний день также активно применяется пластик. Радиаторы располагаются обычно под окнами, где возможны наибольшие потери тепла, и равномерно по зданию, так работающая печь в парилке заодно обогреет в зимнее время и остальные комнаты бани. Трубами соединяем всю систему.
Металлическая современная конструкция
Водяной пол

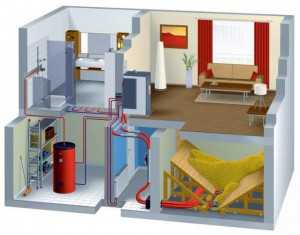

Водяное подпольное отопление
До момента установки труб и радиаторов всё происходит аналогично: печь, теплообменник, циркулирующий насос.
Затем инструкция отличается:
Снимаем пол до чернового основания.
Укладываем слой теплоизоляции для того, чтобы тепловая энергия не расходовалась на обогрев почвы
Сверху монтируем трубы. Для этого используется два способа: улитка, позволяющий сделать распределение тепла более равномерным, и спираль, более простой в установке. Материалом труб может быть металлопластик или полиэтилен.

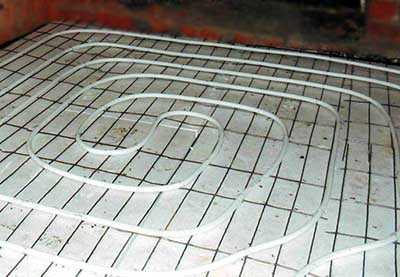

Образец укладки спиралью
Трубу подключаем к остальной системе.
Сверху делаем бетонную стяжку или деревянный настил.

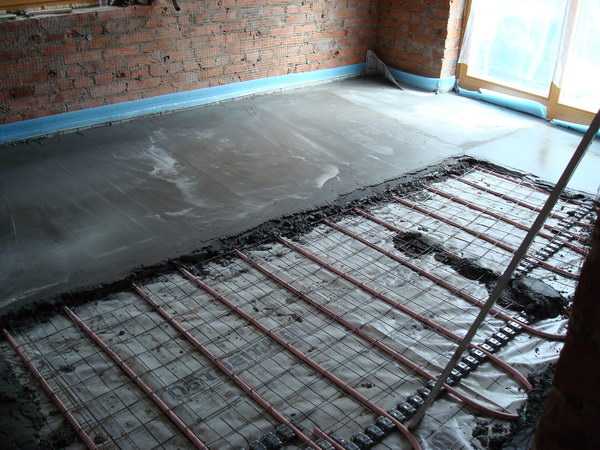

Заливка металлопластиковых труб бетоном
Совет: в случае покрытия водяной системы обогрева бетоном используйте обязательно специальные добавки, предназначенные для повышения устойчивости к высоким температурам.
Потому что обычная цементная смесь расширяется при нагреве, что приведёт к появлению трещин и деформаций.
Преимущества:
Оптимальное распределение тепла в помещении. Позволяет ещё более сэкономить затраты на достижение нужной температуры.
Эффект тёплого пола. Что весьма приятно при условии передвижения по бане босиком.
Компактное размещение. Радиаторы занимают довольно-таки много места вдоль стен и являются травмоопасными. Подпольный же вариант лишь поднимет на несколько сантиметров уровень напольного покрытия.
Заключение
Классическое банное отопление, пришедшее из давних времён, на сегодняшний день можно значительно модернизировать. Для этого осуществляется монтаж и подключение водяного контура, который можно реализовать путём установки радиаторов или системы водного тёплого пола.
Это значительно сократит финансовые затраты на отопление путём оптимизации распределения тепла. Даст возможность параллельно обогреть все помещения бани, а не только парильную комнату.
К минусам можно отнести только зависимость от электроэнергии. Она необходима для работы циркуляционного насоса, без которого в свою очередь невозможно функционирование водяного контура.

Аккуратное размещение современных радиаторных систем в сауне
Видео в этой статье ознакомит вас с дополнительными материалами.
Идите в ногу со временем – модернизируйте систему отопления вашей бани!

9ban.ru
