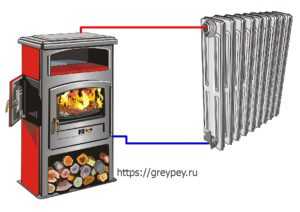

Печь с водяным контуром для отопления дома

Печь – традиционное устройство для отопления частных домов, работающее на твердых видах топлива, чаще всего дровах и угле. Классическая конструкция печи может быть улучшена с помощью контура водяного отопления.

Модернизация повышает КПД печи, позволяет создавать комбинированные системы отопления, улучшает процесс передачи тепла отдельным помещениям. Материал статьи дает обзор устройства печей с водяным контуром, описывает варианты схем систем отопления, оценивает преимущества и недостатки, дает рекомендации по выбору оборудования.

Устройство печи с водяным контуром

Классическая конструкция печи состоит из топки, разделенной колосниками на топливник и зольник, окруженной стенками из кирпича или металла. При сгорании топлива тепло передается в помещения посредством лучистой теплоотдачи от ограждающих поверхностей печи. Применение печей вызвано обычно объективными причинами:

Отсутствие иных видов топлива, кроме дров и угля, а именно природного газа и электричества необходимой мощности;

Относительная дешевизна дров во многих регионах нашей страны;

Основным недостатком теплотехнической схемы является неравномерное распределение тепла по отапливаемым помещениям, а также циклический режим работы теплового агрегата. Кроме того, печи обслуживаются вручную.

Внедрение в конструкцию печи водяного контура во многом улучшает показатели работы отопления. Металлический теплообменник позволяет отбирать часть тепла при сгорании топлива и обеспечивать его транспортировку посредством жидкого теплоносителя – воды или антифриза.

Печи с водяным контуром делятся на 2 вида:

Кирпичные;
Металлические.

Кирпичные печи возводятся самостоятельно или с привлечением специалистов. Металлические печи производятся из стали или чугуна, могут сооружаться самостоятельно, но для этого требуются профессиональные навыки электросварщика. Причем модели промышленного производства обладают лучшими характеристиками по сравнению с самодельными – они выполняются из жаропрочных сталей, тщательно рассчитываются проектировщиками.

Кирпичные печи разогреваются большее количество времени, но и отдают тепло в течение продолжительного промежутка времени. По сути своей кирпичная кладка частично выполняет функции теплоаккумулятора.

Металлические печи нагреваются и остывают с большей скоростью. Чугунные печи выгоднее стальных аналогов в этом плане – чугун аккумулирует значительное количество теплоты.

Теплообменные аппараты для водяных контуров печей выполняются обычно из стали. Теплообменники обладают большим разнообразием форм и размеров, отличаются по месту размещения. По форме это могут быть прямоугольные емкости, соединенные круглыми или профильными трубами, змеевики, регистры и так далее. Толщина стали для их изготовления составляет не менее 3 – 5 мм.

В кирпичных печах теплообменники размещают чаще всего в топках. При этом не рекомендуется размещать аппараты в зонах, непосредственно обтекаемых пламенем, особенно в печах с использованием угля в качестве топлива. Температура в этих зонах достигает крупных значений и срок службы металла значительно сократится. Размещают теплообменники в краевых зонах пламени и по пути движения раскаленных продуктов сгорания.

В металлических печах теплообменники зачастую выполняются в виде водяных «рубашек», опоясывающих топочное пространство камеры сгорания. По сути своей печи с водяным контуром являются аналогом твердотопливного котла.

Теплообменники оборудуются резьбовыми патрубками для присоединения трубопроводов системы отопления. Дымоудаление осуществляется с помощью естественной тяги, то есть требуется сооружение дымовой трубы. Регулирование количества воздуха, подаваемого на горение, производится шибером дымохода и заслонкой на заборе воздуха.

При этом стоит отметить, что дымовые каналы для улучшения теплосъема иногда оборудуют по лабиринтному типу или устанавливают в канал дымоотвода дополнительный теплообменник – для нужд ГВС или отопления. При этом аэродинамическое сопротивление резко увеличивается и потребуется более точный расчет параметров дымовой трубы – и как минимум – увеличение ее высоты.

Кроме водяных контуров отопления печи могут оборудоваться дополнительными элементами:

Дверца с огнеупорным стеклом – создается печь-камин;
Бак приготовления горячей воды;

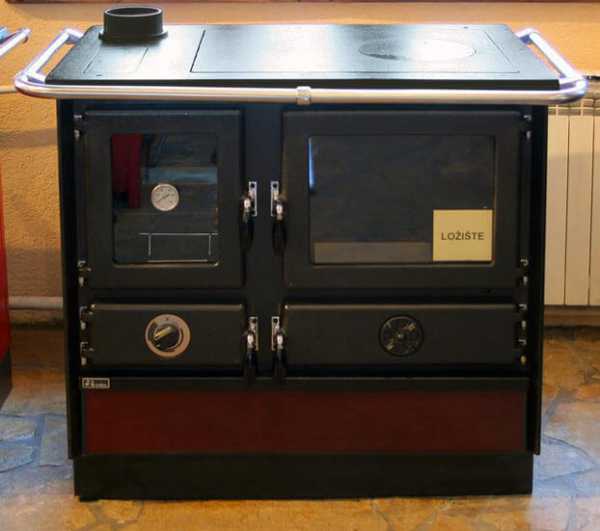

Варочная плита;
Духовой шкаф.

С увеличением числа опций увеличиваются габариты и вес печи, возрастает стоимость. Некоторые модели печей заводского изготовления оснащаются ТЭНами, встраиваемыми в теплообменник (с возможностью снятия и замены). Обычно они не могут полностью покрыть всю тепловую мощность печи и служат дополнительным или резервным источником тепла.

Схемы систем отопления для печи

Схемы систем отопления для печи с водяным контуром делят на 3 типа:

Открытая;
Закрытая;

Комбинированная.

Открытая система реализует в своей работе естественную циркуляцию теплоносителя – за счет разницы плотностей холодной и горячей воды. Сооружается она по классическому принципу – от печи поднимается разгонный вертикальный стояк высотой не менее 2,5 метров. На верхней точке стояка устанавливается расширительный бак открытого типа.

Схема открытой системы отопления печи с водяным контуром

Далее трубопровод с уклоном не менее 2 мм на 1 метр направляется к приборам отопления – радиаторам. Обвязка радиаторов выполняется обычно по однотрубной схеме, реже – по двухтрубной. При этом диаметр трубопроводов должен быть не менее 32 мм, диаметр вертикального разгонного коллектора – от 50 мм. Рекомендуемый материал трубопроводов – сталь, причем в зоне обвязки печи – только сталь или медь.

Закрытая система подразумевает установку обязательных элементов – циркуляционного насоса, мембранного расширительного бака и группы безопасности. Группа безопасности состоит из предохранительного сбросного клапана, термоманометра (или простого манометра), воздухоотводчика.

Схема закрытой системы отопления печи с водяным контуром

Кроме этого, в закрытой системе отопления появляется возможность установки теплоаккумулятора. Это устройство качественно повышает общий КПД системы, выравнивает тепловой режим, аккумулирует тепло при циклическом режиме работы печи.

В закрытой системе обвязку печи также рекомендуется выполнять из стальных или медных трубопроводов. Обвязку радиаторов зачастую выполняют из полимеров – стабилизированного полипропилена, металлопластика. Диаметр труб при этом меньше, чем в системе с гравитационной циркуляцией и составляет 20 – 25 мм. Обвязка радиаторов производится по однотрубной или двухтрубной схеме.

Оптимальным решением для обвязки печи является комбинированная схема с насосом. Система отопления при этом построена по принципу естественной циркуляции, дополнительно устанавливается байпас с циркуляционным насосом.

Схема комбинированной системы отопления печи с водяным контуром

Такая система может работать как при наличии электричества (по закрытому принципу), так и при его отсутствии (открытая схема). Более подробно об этой схеме можно прочитать тут.

Во всех случаях системы отопления оборудуются кранами для слива теплоносителя, особенно это актуально для домов с непостоянным пребыванием людей. При отрицательных температурах воду рекомендуется слить. Другой вариант – использовать в качестве теплоносителя незамерзающие жидкости – антифризы.

Достоинства и недостатки водяной печи отопления

Водяные печи отопления обладают следующими достоинствами:

Полная энергонезависимость – для открытой и комбинированной схемы;
Повышенный КПД по сравнению с традиционными печами;

Привлекательный внешний вид заводских моделей, оригинальная конфигурация в качестве камина;
Более равномерное распределение тепла по отдельным помещением посредством жидкого теплоносителя;
Многофункциональность – возможность приготовления пищи, нагрева воды.

Наряду с преимуществами печи водяного отопления имеют весомые недостатки:

Ручное обслуживание печи – загрузка топлива, чистка от золы и сажи;
Циклический режим работы, при этом практически отсутствует регулировка температурного режима;
Высокая пожароопасность;
Возможность попадания в помещения угарного газа;
Крупные габариты кирпичных печей, необходимость сооружения фундамента;
Наличие горячих поверхностей у металлических печей.

Выбор печи с водяным контуром

Выбор печи с водяным контуром имеет свои особенности. Здесь мы опустим вопрос расчета и сооружения кирпичной печи с теплообменником – выполнить самостоятельно весь комплекс довольно проблематично, лучшим решением будет приглашение специалистов в этой сфере. Причем строительство кирпичной печи рекомендуется изначально с теплообменником – с нуля, потому что встроить потом теплообменный аппарат не просто – это проблематично в монтаже, может внести изменения в технические и тепловые характеристики самой печи.

Что касается металлических печей, то здесь лучше обратиться к изделиям промышленного производства. Они обладают более привлекательным внешним видом, изготовлены из качественных материалов, в любом случае имеют больший КПД по сравнению с самодельными.

Следует отметить, что отечественные модели печей с контурами водяного отопления выгодно отличаются в цене от зарубежных аналогов и не уступают им в качестве. Причем стоимость может отличаться значительно.

Тепловая мощность заводских изделий указана в паспортах оборудования. Здесь нужно обратить внимание на разделение мощности. Суммарная мощность делится на 2 части – производительность теплообменника и конвективно-лучевая мощность корпуса печи. Например, для печи мощностью 20 кВт она может составлять 12 кВт для корпуса и 8 кВт для теплообменника.

От разделения мощности зависит будущая конфигурация системы отопления – размещение печи, мощность и количество радиаторов. При этом печь выступает мощным отопительным прибором и размещается обычно в самом большом помещении. Мощность теплообменника распределяется по отдельным приборам отопления.

Также следует обратить внимание на функционал печи – печи с контуром ГВС продавцы зачастую именуют именно печами с водяным контуром. При этом теплообменник не обладает серьезной мощностью и не предназначен для нужд отопления.

Печи с водяным контуром – рациональное решение по улучшению характеристик классической печи. Модернизация позволяет более качественно отапливать помещения, снизить потребление топлива. Выбор и установка этого оборудования зависят от желания владельца частного дома, доступности и стоимости топлива, требуемого функционала и режима работы оборудования.

(Просмотров 1 343 , 1 сегодня)

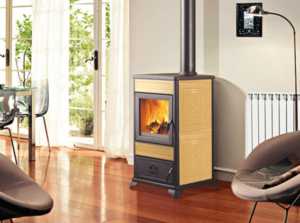

Печь-камин с водяным контуром для отопления дома: отзывы, цены, модели

Возможность любоваться живым огнем в очаге — одна из причин, по которой камины с открытой топкой так популярны у владельцев загородных домов. Однако, эффективность традиционного камина как отопительного прибора невысока — их КПД не превышает 50%, а большая часть тепла улетает в трубу. Поэтому на смену кирпичным каминам приходят металлические печи-камины, которые можно подключить к водяному контуру отопления.

Преимущества печей-каминов

Печи-камины совмещают положительные качества этих отопительных приборов, при этом они лишены присущих им недостатков. В чем основные отличия традиционной печи от камина?

Печь нагревается долго, но способна накапливать тепло и длительно излучать лучистую энергию от стенок печи в окружающее пространство. Тепло от камина сразу распространяется по комнате, в которой он установлен, но после прекращения топки он быстро остывает, и температура в доме снижается.
Топка отопительной печи обычно выполняется с глухой дверцей небольшого размера, это снижает вероятность задымления и способствует улучшению тяги. Топка камина — открытая, занимает около половины площади его фасада. При неправильно сложенном дымоходе или плохих погодных условиях возможна обратная тяга и попадание дыма в комнату, что приводит к неприятному запаху, осаждению копоти и сажи на предметах обихода.
Система дымоотведения печи имеет сложную конструкцию: дым в них проходит по многочисленным каналам, отдавая большую часть тепла телу печи. Из трубы он выходит практически остывшим. Дымоход в камине практически прямой, дым задерживается только под сводом, поэтому его температура на выходе значительно выше, а съём тепла — хуже.
КПД отопительных печей в среднем составляет 60-80%, у каминов — не более 50%.
Печь не слишком декоративна, и придать ей эстетичный вид можно только с помощью отделки. Камин даже сам по себе — украшение интерьера, а языки пламени украшают его еще больше.

В моделях промышленного производства учтены все особенности этих отопительных приборов, устранены наиболее существенные недостатки и подчеркнуты достоинства. В результате современные печи-камины обладают целым рядом достоинств:

высокий КПД — до 80%, а при подключении отопительного водяного контура — до 92%;
герметичная топка с большим стеклом, позволяющим наблюдать за пламенем, но не допускающим попадания дыма в комнату;
дымовые каналы с дымооборотом и теплообменником, что улучшает съём тепла и передачу его в помещение;
эстетичный внешний вид, есть модели, декорированные керамическими панелями или металлической ковкой;
небольшой вес — их можно устанавливать даже на деревянные полы, положенные по лагам, без возведения фундамента;
малые габариты при большой мощности — печи-камины не отнимают пространство, что очень важно для небольших домов;
возможность подключения водяного контура позволяет отапливать все помещения дома и длительно сохранять тепло, а также избежать суточных колебаний температуры;
невысокая цена по сравнению со стоимостью материалов и работ по возведению кирпичных печей или каминов;
простая и быстрая установка, которую можно выполнить самостоятельно.

Кроме того, современные печи-камины могут обладать рядом других полезных функций:

варочной поверхностью;
системой очистки стекла, не допускающей его потемнения, а также весьма популярным у потребителей режимом длительного горения.

Отзывы владельцев таких печей однозначны: печи могут длительно и эффективно отапливать жилой дом, не доставляя хозяевам проблем и хлопот.
Обзор популярных моделей
На рынке представлено множество моделей печей и каминов от разных производителей, и покупателю, задумавшему купить их, легко запутаться в характеристиках и описаниях этих приборов. Ниже приведен обзор наиболее популярных, по отзывам российского потребителя, моделей.
Печи-камины АКВА
Линейка печей-каминов с водяным контуром от компании МЕТА представлена моделями Ангара, Печора, Варта, отличающимися тепловой мощностью, формой и внешним видом, а также способом установки.
Ангара АКВА с водяным контуром обладает следующими характеристиками:
отопительная мощность, излучаемая печью при топке — 13-16 кВт;
отопительная мощность подключаемой системы отопления — 5-7 кВт;
стальной теплообменник;
пристенное исполнение;
боковые стенки облицованы керамикой;
панорамное жаропрочное стекло;
выходной диаметр дымового патрубка — 150 мм.

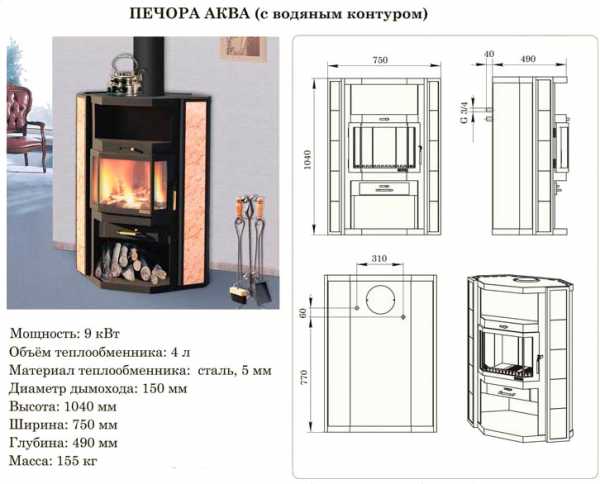

Печора АКВА отличается от Анкары формой корпуса — он выполнен в форме сжатой призмы. Мощность печи 13 кВт, системы отопления — до 5 кВт.
Варта АКВА дополнительно укомплектована варочной поверхностью, закрывающейся крышкой. Мощность 13/5 кВт, топка футерована шамотом. Дверца прямая, оснащена стеклом и теплоизолированными ручками, стойкими к нагреванию.
Особенность печей-каминов АКВА с водяным контуром от компании МЕТА — возможность подключения только к системам с принудительной циркуляцией.
Печи-камины Бавария
Печки Бавария, получившие признание у российского потребителя, выпускаются как в пристенном, так и в угловом исполнении, а также могут быть укомплектованы плитой для приготовления и разогрева пищи.
Экокамин Бавария в пристенном исполнении с тепловой мощностью 12 кВт оснащен теплообменником на 6 кВт, который может быть подключен к системе с любым типом циркуляции. Схема подключения приведена на рисунке.

Угловая модель камина Бавария отличается только формой и тепловой мощностью (11кВт/5 кВт), остальные характеристики у них схожие.
Достоинства печей Бавария:
топка из жаропрочной стали 6 мм, футерованная шамотом;
чугунные жаропрочные колосники;
жаропрочное панорамное стекло дверцы с системой самоочистки;
доступен режим длительного горения;
дымовой патрубок расположен сзади, что позволяет использовать печки Бавария с дымоходами любого типа;
боковые поверхности всех моделей Бавария облицованы изразцовой плиткой в разном цветовом исполнении;
печки оснащены варочной поверхностью, что делает их универсальными;
простая конструкция и подробное руководство позволяют купить и установить эти модели своими руками.
Отзывы потребителя от каминах Бавария говорят об их удобстве и эффективности как при использовании для постоянной топки, так и для периодического обогрева дачных домов.
Особенности выбора, установки и эксплуатации печей-каминов
Чтобы отопление дома было эффективным и безопасным, при покупке, монтаже и использовании промышленных печек с эффектом камина нужно учесть некоторые нюансы:
подбор мощности;
материал корпуса и теплообменника;
условия безопасной установки;
правила подключения к системе отопления;
требования к обустройству дымохода;
выбор дров и других видов топлива;
правильная топка, чистка и обслуживание своими руками.
Также следует соблюдать рекомендации производителя, указанные в документации на печь. Только в этом случае эксплуатация печи будет безопасной, а срок службы — длительным.
Выбор мощности печи
Самый важный параметр, который обязательно нужно учесть, прежде чем купить определенную модель — тепловая мощность отопительного агрегата. Она измеряется в киловаттах, и принято считать, что 1 кВт мощности печи способен обогреть 10 м² площади дома.
Однако стоит учесть, что производитель тестирует печь в условиях, близких к идеальным, а при использовании недостаточно просушенных дров ее мощность может снизиться на треть. Поэтому, для использования печи с отопительным контуром в качестве единственного источника обогрева лучше купить модель с небольшим запасом мощности.
Сталь или чугун?
Отопительные печи-камины бывают стальные и чугунные. Стальные печи дешевле, легче, но более подвержены коррозии. Модели, сделанные целиком из чугуна, обладают повышенной долговечностью, стойкостью к коррозии, но при этом они значительно тяжелее, боятся резких перепадов температуры, от чего могут треснуть.
Лучший вариант — комбинированные модели, в которых корпус и незначительно нагревающиеся элементы выполнены из стали, а элементы топки, колосники и дверцы, подвергающиеся сильному перегреву, сделаны из кованого чугуна. Они не боятся длительного воздействия высоких температур и подходят для постоянного использования, а при периодической топке образующийся в трубах конденсат не вызывает их коррозии.
Установка печи-камина
Из-за небольшого веса промышленные модели не предъявляют особых требований к подготовке пола, им не нужен отдельный фундамент. Единственное требование — отделка деревянных полов негорючими материалами: листовым железом, керамической плиткой или огнестойкими типами покрытия, что можно сделать своими руками при минимуме затрат.
Видео: установка печи-камина Бавария
Подключение к системе отопления
Большинство печей-каминов промышленного производства могут эксплуатироваться как с подключенным водяным контуром, так и без него. При этом срок их службы существенно не отличается.
Если печь-камин подключена к водяному контуру, ни в коем случае нельзя ее эксплуатировать при слитом теплоносителе! Это приведет к выходу из строя теплообменника и самой системы!

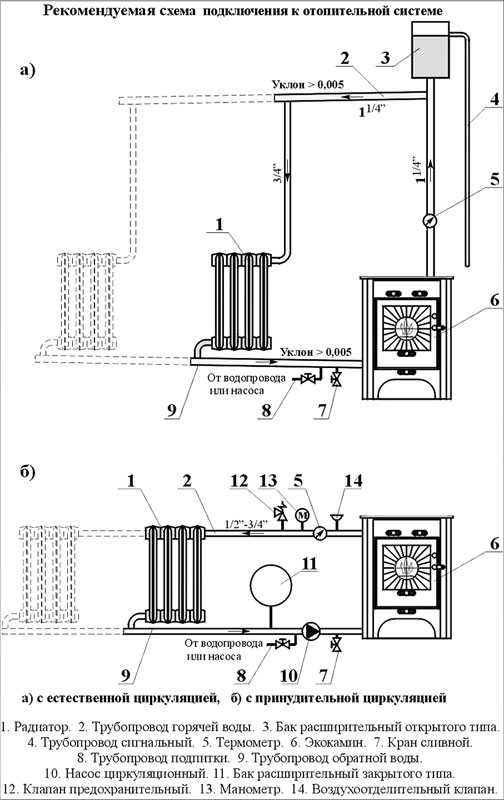

Печи с водяным контуром допускается использовать в системах как с естественной циркуляцией (гравитационной), так и принудительной (с использованием насоса). При этом схемы подключения к системе отопления не отличаются от традиционных.
Особенности подключения печи своими руками к гравитационной системе отопления:
Сразу после выхода из теплообменника выполняют разгонный коллектор, поднимающий теплоноситель в верхнюю точку системы.
В верхней точке устанавливают расширительный бак открытого или мембранного типа.
Для магистральной трубы необходим минимальный диаметр 32 мм, при меньшем сечении труб возрастает гидравлическое сопротивление системы, что ведет к ухудшению циркуляции.
Уклон магистральной трубы должен составлять не менее 5 см/1 м, в противном случае движение теплоносителя замедляется, температура в системе будет неравномерной, а отопление — неэффективным.
Отводы труб к радиаторам должны иметь диаметр 16-20 мм. Радиаторы врезают параллельно магистрали по нижней или диагональной схеме.
При использовании принудительной системы требований к ее монтажу значительно меньше:
Расширительный бак можно устанавливать в любом удобном месте, обычно его ставят на обратной трубе, после циркуляционного насоса.
Схема подключения радиаторов может быть любой.
Не обязательно выдерживать существенный уклон магистральной трубы.
С помощью автоматики можно выставить скорость движения теплоносителя, а также температуру обратки, что позволит избежать появления конденсата в топке.

Выбор теплоносителя — не менее важный шаг, который зависит от режима эксплуатации печи. Для домов с постоянным проживанием удобнее использовать очищенную воду — она дешевле, в закрытой системе отопления практически не вызывает коррозии, легко доливается из водопровода при необходимости.
Если дом используется периодически, использование воды в зимний период может привести к замерзанию системы. При этом вода расширяется и повреждает элементы системы: трубы, радиаторы, фитинги, что впоследствии приведет к протечкам.
В этом случае можно использовать специальные тосолы, либо установить параллельно печи электрокотел, работающий в режиме автоматического поддержания плюсовой температуры на уровне 5-10ºС.
Требования к дымоходу
Для безопасной эксплуатации печи-камины требуют неукоснительного соблюдения правил установки дымохода. Для этих отопительных приборов опытные печники советуют устанавливать дымоходы из керамики или нержавейки типа «сэндвич».
Керамические дымоходы представляют собой сборную конструкцию из готовых блоков различного назначения. Дымовой канал состоит из глазурованной керамики, исключающей завихрения дыма и осаждения твердого осадка. Он помещается в полый пенобетонный блок и изолируется базальтовыми матами, термостойкими при температурах до 1000ºС. Соединяют элементы на специальный клей (блоки) и герметик (керамика).

Металлические сэндвич-дымоходы имеют вид двух труб разного диаметра, вставленных одна в другую и изолированных базальтом. Внутренняя труба выполнена из нержавейки, внешняя может быть из оцинкованного железа. Блоки собирают с помощью жаропрочного герметика.
Особенности керамических дымоходов:
длительный срок эксплуатации — не менее 25 лет;
гладкая внутренняя поверхность практически не позволяет оседать саже;
высокая противопожарная надежность и стойкость к прогоранию;
большой вес, из-за чего требуется установка на отдельный фундамент;
высокая цена.
Особенности дымоходов из нержавейки:
быстро собирается своими руками;
цена значительно ниже керамического;
не требует установки на фундамент;
при постоянном перегреве могут прогореть, поэтому необходима регулярная ревизия.
Видео: сравнение различных дымоходов
Выбор типа дымохода — вопрос предпочтений и финансовых возможностей, однако при его установке нужно соблюдать несколько обязательных условий.
Диаметр дымохода в идеале должен равняться диаметру выходного дымового отверстия, или патрубка. Заужать его нельзя! Можно расширить диаметр дымохода, но не более чем на 30%, при этом необходимо использовать специальные элементы дымохода.
Дымоход нужно оснастить шибером или задвижкой, перекрывающими поступление холодного воздуха в печь и регулирующими тягу.
Длина горизонтальных участков в совокупности не должна превышать 1 метра, в противном случае тяга будет значительно хуже.
Общая высота дымохода и дымовой трубы должна быть не менее указанной в паспорте на печь. Обычно это значение колеблется в пределах 5-8 метров.
Все проходы через стены и перекрытия выполняют с помощью специальных элементов, обеспечивающих их теплоизоляцию от сгораемых конструкций.
Необходимо оснастить дымоход чистками, обеспечивающими доступ в любую его часть, а также сборником конденсата.
Требования к топливу
Любая печь не будет выдавать указанную в паспорте эффективность, если топить ее влажными дровами или неподходящей древесиной. Оптимально применять в печах-каминах с отопительным контуром березовые дрова естественной сушки, пролежавшие в крытом дровеннике или под навесом не менее 18 месяцев, или брикеты промышленного производства с влажностью не более 20%.
Не желательно использовать дрова от деревьев хвойных пород — они выделяют много смол, засоряют дымоход и коптят стекло в топке. Использование угля в печах-каминах, как правило, не допускается.
Розжиг дров можно осуществлять с помощью бересты, щепы, бумаги или специальной жидкости. При розжиге шибер должен быть полностью открыт, а также обеспечен доступ свежего воздуха через поддувало.
Эксплуатация печи-камина
Требования к использованию печей с отопительным контуром довольно просты, и, если их соблюдать, отопительный агрегат будет эффективно служить на протяжении долгих лет.
Необходимо регулярно, не реже чем дважды в год, проводить ревизию системы дымоотведения, чистку от сажи и отложений топки, дымохода и трубы.
Золу из зольника и топки удаляют регулярно, по мере накопления.
Систему отопления на теплый период сливают только в том случае, если не планируется использовать печь. Для топки в летний период можно предусмотреть шунтирующий прямую и обратную трубу контур отопления, не нагревающий радиаторы.
Перед зимним пуском системы выполняют ревизию отопительных элементов: радиаторов, расширительного бака, насоса, фильтров, соединительных фитингов и вентилей. При необходимости осуществляют их прочистку, замену, ремонт.
Стекло печи-камина очищают по мере необходимости с использованием специальных жидкостей.
При правильном выборе мощности, установке и эксплуатации печь-камин с отопительным контуром будет эффективно обогревать дом в любые морозы и создаст в нем уют, согретый мерцающими в топке языками пламени.
gidpopechkam.ru
преимущества, принцип работы и установка отопительной системы
Печное отопление является классическим способом подачи тепла в жилое помещение зимой. Оно считается альтернативой газовому, электрическому и центральному обогреву. Если же рассматривать печь с водяным контуром для отопления дома, то она станет оптимальным вариантом для обеспечения обитателей жилья не только теплом, но и горячей водой.
Дровяную печь с водным контуром равномерно обогреет жилую площадь
Основные преимущества установок
Стандартные печки не могут обеспечивать равномерное прогревание воздуха в большом доме или коттедже. В современных агрегатах для решения этой проблемы устанавливаются конвекционные камеры с последующим подключением разветвленных воздуховодов. В результате таких действий создается теплый воздушный поток. Он принудительно перемещается по пространству внутри труб, его регуляция при этом обеспечивается специально обустроенными заслонками, задвижками и решетками.
Но каналы для перемещения воздуха отличаются громоздкостью, они поглощают полезное пространство в комнате, а с увеличением количества поворотов в системе соразмерно возрастают и теплопотери. Немаловажный фактор заключается в периодическом удалении копоти, сажи, пылевых скоплений и т.д. Что касается воздуха, то для него характерна незначительная удельная теплоемкость.
Обеспечить подачу тепла в самые удаленные зоны здания поможет только принудительное нагнетание подогретых масс с помощью установки специального вентилятора. Учитывая такие нюансы, можно с уверенностью сказать, что вода в качестве теплоносителя перед воздухом имеет массу преимуществ.
Если рассматривать удельную теплоемкость водяной массы, то ее показатель в 4 раза превосходит аналогичное значение воздуха. Вода без труда перемещается по трубам малых диаметров, тепловая же энергия подается на большие расстояния. Стоит отметить и такие плюсы водяной массы, как химическая нейтральность, безопасность, отсутствие токсичности и горючести.
Видеоурок о печи на дровах с водяным контуром:
Принцип работы
Отопление от печки с водяным контуром представлено простой схемой. Обозначенный теплоноситель нагревается при сгорании топлива, после чего перемещается по системе из труб, прогревая при этом окружающее пространство.
Модернизированные печи и твердотопливные котлы унаследовали функциональный признак хорошо знакомой многим потребителям «шведки». Так, принцип действия шведской установки заключается в том, что закладке дров для растопки предшествует заполнение специального резервуара холодной водой. Во время сгорания твердого топлива водяные массы прогреваются постепенно, но впоследствии они также медленно и остывают.
Схема дровяной печи с водяным контуром
В современных отопительных устройствах эта емкость заменена теплообменником. Он создает целую магистраль для обогрева дома большой площади с обеспечением регулярного горячего водоснабжения.
Конструктивные особенности
Отопительная печь с водяным контуром имеет отличительную деталь в виде теплообменника. Его функции может выполнять змеевик или радиатор. В зависимости от мощности обогреваемого агрегата обеспечивается подача неограниченного количества горячей воды. Что касается формы и общих габаритов емкости, то такие показатели напрямую зависят от объема эксплуатируемой топочной камеры.
Значение теплообменника
Существуют модификации печек для обогрева дома и коттеджа, в которых теплообменники монтируются в топочное пространство. Такой способ обустройства конструкции небезопасен, поскольку существует риск протечки и взрыва используемого теплоносителя. Стоит отметить и уменьшение пространства в топочной камере.
Из надежных и более безопасных вариантов отмечается установка теплообменника в дымоход. При таком оснащении отопительной системы значительная часть подогретого воздуха, перемещающегося из топки, подогревает теплоноситель, а не улетучивается в окружающую среду через трубу.
Подробнее о печи с водяным котлом для отопления:
Правильный расчет размера и мощности
Человеку, не владеющему инженерно-теплотехническими знаниями, сложно произвести самостоятельный расчет масштабов и мощности отопительной установки с водяным разветвлением. Но приблизительная оценка таких параметров вполне допустима. Из практики известно, что для обогрева площади в 10 м²со стандартной высотой потолков понадобится примерно 1-1,2 кВт мощности.
Если рассматривать обычную дровяную печку, то она за 1 час может выделить около 6 тысяч кКал, достаточных для отопления дома средних размеров. Уровень комфорта при монтаже водяной системы повышается вдвое. Далее стоит разобраться с мощностью самого теплообменника. Теплосъем с 1 м²приравнивается примерно к 5-10 кВт. Исходя из такого показателя и определяется потребная мощность.
Нет необходимости с головой уходить в сложные и непонятные формулы. Воспользовавшись услугами квалифицированных специалистов, можно подобрать оптимальный теплообменник для отопительного агрегата частного дома, который в полной мере будет соответствовать общим параметрам здания и обогревательной системы.
Обзор материалов
При выборе конструкции теплообменника для оснащения загородной печки необходимо определиться, из какого материала он должен быть изготовлен.
Чугунные радиаторы отличаются долговечностью
Наиболее распространенные варианты:
Радиаторы из чугуна отличаются высокой устойчивостью по отношению к коррозийным процессам, однако они чрезмерно хрупкие. Деформации, появляющиеся в процессе разогрева и остывания, являются причиной появления трещин и преждевременного износа всей конструкции. Более того, чугунные регистры складываются из отдельно вылитых деталей, скрепленных между собой резьбовыми элементами. Этот фактор ведет к снижению надежности всей отопительной установки.
Большой эффективностью отличаются медные змеевики, ведь они характеризуются лучшей теплопроводностью. При этом следует понимать, что медь начинает плавиться при температурных значениях свыше +1083°C, тогда как в топочной среде эти значения могут достигать 1200°C (нештатные ситуации, которые следует учитывать). По этой причине печь на дровах с водяным контуром не рекомендуется оснащать теплообменниками из меди. Немаловажный фактор заключается и в том, что во время остывания контура появляется конденсат с незначительной примесью химических соединений, вызывающих коррозию меди.
Самой доступной, универсальной и легкой в обработке считается сталь. Для отопительных систем теплообменники обычно изготавливаются из жаропрочного материала, толщина которого начинается от 3 мм. Обязательно в процессе производства задействуются бесшовные трубы. Важно поддерживать правильный отопительный режим, при котором сводится к минимуму выработка конденсата. Не рекомендуется сливать со стального теплоносителя воду, так как может развиться внутренняя коррозия.
Печной радиатор из нержавеющей жаропрочной стали — отличный вариант для загородной отопительной системы. Однако он отличается высокой стоимостью.
Самый подходящий материал для теплообменников водяных контуров — сталь типа AISI 304. Во время производственного процесса целесообразно задействовать аргоновую сварку и лазерную резку.
В этом видео вы узнаете, как выбрать водяной контур:
Разновидности регистров
Регистры отличаются материалом исполнения. Они изготавливаются из металлических листов, профильных или круглых труб профильного сечения. Нашли свое применение и детали комбинированного типа.
Дровяную печь с водяным контуром можно врезать в готовую систему отопления
Способ монтажа и непосредственное месторасположение теплообменника обуславливается его формой:
Стальные регистры разрешается располагать непосредственно в топочной камере с высокими температурными показателями. Обычно они изготавливаются из листового материала толщиной до 4 мм и сочетаются с трубами диаметром до 50 мм для обеспечения подающего и обратного тока воды. С целью предотвращения образования воздушных пробок верхняя трубка, через которую подается теплоноситель, располагается в самой высшей точке радиатора. В противном случае при образовании парового пузыря может произойти гидроудар, что с большой вероятностью приведет к поломке всей отопительной конструкции. Закипание теплообменника предотвращается при создании внутреннего зазора от 30 мм и более.
Трубные устройства изготавливаются из круглых приспособлений (диаметр — 40-50 мм) и профильных конструкций прямоугольного типа (сечение 40-60 мм). Такие радиаторы также могут помещаться в топку, но если только они не выполнены из меди. Недопустимо перегораживание ими печной дверцы, дымооборотных каналов, колосников и прочих функциональных деталей. В отопительно-варочной установке трубы обогрева проходят только параллельно боковым поверхностям.
Плоские изделия трубчатого типа обычно устанавливаются в дымооборотные каналы с более щадящими температурными показателями. В таких условиях обеспечивается их продолжительный эксплуатационный срок. Отличаются радиаторы большими размерами, располагаются в зонах с низким теплосъемом. Их габариты просчитываются заранее и тщательно. Недопустимо в процессе монтажа и эксплуатации печки загромождать выход для дыма.
Регистры можно сделать своими руками
Принцип монтажа
Предварительно побранный теплообменник устанавливается в отопительную систему с водяным контуром.
При этом должны соблюдаться следующие правила:
Устройство перед работой и во время эксплуатации подвергается опрессовке под давлением не менее 6 бар.
Описываемый агрегат устанавливается после закладки печного фундамента, затем уже создается основная конструкция.
Недопустимо размещение теплоносителя непосредственно в кладке печки. Расстояние между ними должно быть не менее 15 мм. Оно необходимо для компенсирования теплового расширения.
Установка труб предполагает создание зазора от 5 мм, который без труда отделывается любым жаропрочным уплотнителем.
На выходе длина трубы составляет 15 см и более. При повреждении будет возможность создания новой рабочей резьбы.
Радиатор с отопительными трубами соединяется посредством жаропрочных уплотнителей.
Как сделать водяное отопление в гараже:

Условия эксплуатации водяного отопления
Система обогрева должна работать бесперебойно, создавая комфорт в помещении.
Дровяная печь с водным контуром обеспечит вас горячей водой
Здесь также очень важно придерживаться определенных правил:
нельзя запускать печь, если в радиатор не закачана вода;
во время рабочего процесса недопустимо отключение теплообменника, поскольку может случиться взрыв из-за расширения воды в процессе нагрева;
недопустимо добавление холодной жидкости в сильно разогретый бачок, так как в процессе температурных деформаций может случиться поломка системы;
для большей эффективности и отдачи максимального количества тепла в обогревательную установку монтируется циркуляционный насос;
при необходимости в теплообменник с водяным контуром может заливаться антифриз;
самая нижняя точка системы отопления оснащается специальным краном с возможностью слива воды.
Дровяные печи с водяным контуром для дома являются отличным вариантом для экономного и бесперебойного отопления в холодное время года. Важно правильно рассчитать мощность теплообменника, разобраться с его конструктивными особенностями, создав тем самым надежную и долговечную систему отопления.
‘; blockSettingArray[0][«setting_type»] = 1; blockSettingArray[0][«element»] = «h2»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 1; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘
‘; blockSettingArray[4][«setting_type»] = 5; blockSettingArray[9] = []; blockSettingArray[9][«minSymbols»] = 0; blockSettingArray[9][«minHeaders»] = 0; blockSettingArray[9][«text»] = ‘
‘; blockSettingArray[9][«setting_type»] = 6; blockSettingArray[9][«elementPlace»] = 90; var jsInputerLaunch = 15;
kaminguru.com
Печи с водяным контуром для отопления
Отопление загородного дома, дачи и коттеджа предусматривает наличие системы отопления независимо от постоянного или периодического проживания. В системе отопления частного домостроения используются как котлы, так и печи, в качестве агрегатов, генерирующих тепло от сгорания топлива.
Заманчиво сделать отопление загородного дома на магистральном газе, имеющим неоспоримые преимущества перед отоплением на дровах. Однако газифицированный дом есть еще не у всех домовладельцев. Да и к бане, отдельному некапитальному строению на участке, не удастся подвести магистральный газ даже при его наличии в доме. В таких случаях стоит обратить внимание на печи с водяным контуром. Чтобы понять что из себя представляет такое оборудование, можно пройти по ссылке, где размещён большой каталог таких печей. В нашей статье будем разбираться с разновидностями таких печей и где они могут найти своё применение.
Структурно, в общих чертах, систему отопления для индивидуальных частных домов можно разделить на две большие группы:
Отопление с применением радиаторов, по которым циркулирует нагретая котлом вода или незамерзающий теплоноситель;
Воздушное отопление, использующее тепло, выделяемое от сгорания топлива, без его передачи теплоносителю. Наружная нагретая поверхность печи, где она установлена, отдает тепло воздуху и нагревает комнату.
Современное решение для печи – водяной контур
Котлы отопления передают тепло теплоносителю через контур, выполненный в виде «рубашки» или спирального теплообменника. Если такой теплообменник установить в печь или камин, то появятся дополнительные преимущества печи перед ее традиционным использованием.
Важные отличия:
Тепло можно передать в другие помещения дома, где нет нагревания воздуха от печки.
Регулировку температуры возможно производить в каждом помещении отдельно.
Тепло распределяется по помещениям равномерно.
Благодаря применению отопительных радиаторов уменьшаются скачки температуры, вызванные неравномерным горением дров;
Расход дров уменьшается, за счет повышения КПД печи.
Важно!
Не надо забывать о том, что система отопления дома с отопительным контуром может замерзнуть, если в системе циркуляции используется вода. Применение незамерзающего теплоносителя на основе этиленгликоля или пропиленгликоля позволит полностью решить эту проблему.
Систему отопления можно укомплектовать электрическим котлом небольшой мощности, что позволит поддерживать температуру в ночное время, не испытывая трудности с растопкой дров в печи.
Конечно, стоимость печи с водяным контуром плюс расходы на циркуляционную систему отопления увеличивают затраты, которые идут на обустройство загородного дома. Но комфорт и удобство проживания людей в таком доме повышаются значительно. Рассмотрим, какие варианты печи с водяным контуром доступны сегодня.
Стальная дровяная печь с теплообменником
Дровяная печь, выполненная из стали, чуть-чуть отличается от отопительного котла, работающего на твердом топливе. Отличие состоит в том, что у печи отсутствует «рубашка» по которой циркулирует теплоноситель. Однако такая печь имеет и преимущество перед котлом отопления. Она может быть снабжена варочной панелью, позволяющей использовать ее в традиционном варианте печи – для приготовления пищи.
Теплообменник стальной печи передает свое тепло не только теплоносителю. Внутренняя циркуляция воздуха позволяет осуществлять и небольшое конвекционное отопление.
Камин в качестве отопительного агрегата всего дома
Красивая конструкция камина, его дизайн, комфортное тепло являются причинами, толкающими человека к его применению в загородном доме, даче. Да и престиж имеет не последнее значение.
Однако наличие камина и отопительного котла в одном доме требует:
покупки двух отопительных агрегатов, работающих на одинаковом топливе — дровах;
строительство двух шахт отвода дымовых газов.
Не надо забывать, что обычный камин имеет существенный недостаток — дрова быстро прогорают, не успевая отдавать тепло в помещение. КПД камина значительно меньше, чем у печи.
Важно!
Важно. Если камин применяется в качестве отопительного агрегата с контуром отопления, то мы можем организовать систему отопления дома без отдельного помещения котельной, без использования котла, и без лишних дымоходов.
Нравится такая идея? Специалисты помогут рассчитать необходимую мощность теплообменника, устанавливаемого в камин, для обеспечения отопления всей площади дома.
Печь Булерьян – отопительный агрегат с большими возможностями
Название бренда происходит от канадских печи типа «буржуйки» с названием «Бренеран». И без применения отопительного контура печи Булерьян имеют замечательные особенности конструкции.
Обеспечивают длительное горение топлива с его сгоранием пиролизным способом т. е. с небольшой подачей воздуха. Пиролизный процесс позволяет производить тление, а не горение дров, что увеличивает время выделения тепла;
Пиролизные отходящие газы, выделяющиеся во время пиролиза по своей природе горючие, что позволяет их сжигать во второй топке котла. При этом система отопления получает тепло не только за счет тления дров, но и от сгорания газов. Это намного увеличивает КПД отопительной печи Булериан.
В процессе монтажных работ печь Булериан может быть обложена кирпичом, что позволяет накапливать тепло и использовать его для конвекционного отопления.
С применением водяного контура отопления возможности печи еще больше расширяются. Система отопления может работать по принципу естественного розлива теплоносителя, т. е. без использования электрических циркуляционных насосов. При этом их установка в систему отопления возможна.
Важно!
Печи пиролизного типа хорошо работают только на дровах. Применение другого твердого топлива допускается, но его использование снижает КПД и может привести к засорению печи и дымохода твердыми отложениями продуктов сгорания.
Дрова для печи, работающих на принципе пиролиза, включая и печь Булериан, не должны быть сырыми. Однако их не требуется специально сушить. достаточно просто использовать из поленницы, где они прошли естественный процесс сушки.
Не рекомендуется эксплуатировать печь Булериан с открытой заслонкой или открытой дверкой. Все преимущества печи сразу пропадают и такой замечательный отопительный агрегат превращается в обыкновенную буржуйку.
Кирпичная печь с водяным контуром для отопления
Ничем конструкция кирпичной печи с водяным контуром не отличается от других отопительных агрегатов его имеющих. Есть только положительные стороны в таком использовании.
Можно установить контур отопления в уже имеющуюся, существующую кирпичную конструкцию.
Конструктив кирпича предполагает большую массу, способную аккумулировать, накапливать тепло длительное время.
Кирпичная печь обладает большей площадью, позволяющей эффективно отдавать тепло в помещение.
Большие габариты печи позволяют ее применять для полноценного приготовления пищи, располагая в ней не одну варочную конфорку, а несколько.
Обладая такими замечательными свойствами, кирпичная печь с водяным контуром, позволит ее использовать для комфортного отопления всего дома, включая подвальный, цокольный этаж.
Что лучше – чугун или сталь?
Однозначного ответа на этот вопрос дать невозможно.
Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами. Может показаться, что чугун – лучший вариант изготовления для печей с водяным контуром отопления. Он более долговечен, его теплоотдача несколько выше, чем у стали. При этом и тепло аккумулируется лучше. Однако, при резких температурных перепадах, возникающих при растопке котла, имеющего водяной контур отопления, чугун может лопнуть. Его пластичность меньше стали. Если контур отопления подает из системы отопления теплоноситель с отрицательной температурой, а в котле начинают гореть дрова, то перепад температур может достигнуть критического значения.
Можно ли это предотвратить, или свести риск к минимуму? Да, возможно. Установкой байпасного циркуляционного насоса, подающего тепло с выхода котла на его вход. Отрегулируйте шаровыми кранами подачу, чтобы она была небольшая. Включайте перед первой растопкой котла, в сильные морозы, этот насос. Он будет подавать нагретый котлом теплоноситель на входной патрубок, разбавляя и нагревая теплоноситель, поступающий из холодной системы отопления. После небольшого прогрева дома байпасный насос выключается.
Важные особенности эксплуатации печей с водяным контуром отопления
Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.
Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.
При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:
Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.
Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.
Применение ИБП для резервирования электропитания насосов отопления
При эксплуатации печей с контуром отопления и подключенных к напорной системе отопления с циркуляционным насосом производите его резервирование по электропитанию. Поскольку мощность таких циркуляционных насосов небольшая, может не превышать 60 Вт, возможно использовать для этих целей ибп (источник бесперебойного питания) на инверторе, включающий в себя:
сам инвертор, осуществляющий преобразование постоянного напряжения 12 вольт в переменное 220 вольт;
аккумулятор, подающий на инвертор 12 вольт постоянного тока.
Такая система гарантированного электропитания подает напряжение, генерируемое инвертором на циркуляционный насос практически мгновенно, если внешняя сеть выключилась. Если установить аккумуляторную батарею достаточно большой емкости, или соединить параллельно несколько штук, то можно не только получить резервирование электропитания циркуляционного насоса, но и поддержать освещение в наиболее значимых частях всего дома.
Приведённый материал — обзорный, дающий общее представление о современных печах с водяным контуром. Покупку печей с контуром отопления лучше производить после консультации со специалистами.
kapitel-1.ru
Как работает дровяная печь с водяным контуром, типы и установка
Владельцы строений в сельской местности стараются стереть грань между бытием в городских жилищах и загородных, системы отопления, их различные варианты, стоят на важной ступеньке жизнеобеспечения помещений.
Дровяная печь с водяным контуром является успешным конкурентом среди многообразия, появившихся способов поддержать комфортный микроклимат в коттедже.
Не хотят люди распрощаться с треском дров в печи, романтикой от языков пламени, особого запаха.
По какому принципу функционирует печь
Котел отопительный дровяной с водяным контуром
Главной задачей перед домовладельцами является хорошая протопка всех комнат прохладной осенью, в суровую зиму.
Обычная печка выполнит свою функцию в небольшом строении.
Когда владение обширное, без центрального обеспечения теплом, а многие районы нашей необъятной Родины еще не имеют газового подключения, дровяная печь с водяным контуром своими руками послужит как простой, и недорогой вариант в решении важного вопроса.
Подобное сооружение работает по принципу естественного циркулирования теплой жидкости в трубах, расположенных в каждом помещении здания на поверхностях стен, пола.
Отличительной особенностью конструкций служит теплообменник, состоящий из емкости, в которую наполняется вода.
Резервуар располагают вблизи топки, к нему ведется подключение труб, по ним происходит движение горячей воды. Чтобы увеличить теплоотдачу, ускорить воздушный прогрев, под окнами предусматривается установка радиаторов, через них циркулирует водяной поток.
В чем особенность печей
Соблюдая требуемую пожарную безопасность, монтаж печи возможен в любом удобном месте. Этот район отделывают соответствующими огнеупорными материалами.
Предусматривают особенность жидкости в ее способность замерзать, поэтому необходимо утепление, как емкости, так и путей поступления воды в систему.
Когда устанавливается дровяная печь с водяным контуром для отопления дома, владельцем, как вариантом наполнителя бака, может применяться дистиллированная вода, в нее добавляют специальные вещества, предохраняющие жидкость от промерзания, также используют антифризные составы.
В современных конструкциях присутствуют особые камеры, которые имеют функцию дожигать продукты горения, подобная способность эффективно влияет на печную работу, увеличивая ее теплоотдачу, экономит закладочное время.
После прогревания агрегата, топка полностью наполняется, створки закрываются, фиксируются задвижками и печку оставляют в покое на 10 часов, за это время она полностью способна отдавать свое тепло без подкидывания поленьев.
Торговля предоставляет много различных печей с мощностями:
минимальными
номинальными
максимальными
В зависимости от размеров домовладения подбирают и печные мощностные способности.
Плюсы и минусы устройств
В зимний период печь является центром здания, возле нее всегда кипит жизнь, готовят еду и обогреваются. Печь способна накапливать энергию, передавая ее, после угасания огня, окружающим. Материалом для функциональности служат дрова, которыми нужно вовремя запасаться.
Плюсы печного отопления:
не нужно газовое и электрическое подключение, использование естественных материалов для топки, имеющихся в большом количестве в РФ, с приобретением в разумных ценах
от массивных печных стенок происходит излучение, передаваемого окружению тепла
многофункциональность изделий, хозяева могут печью отопить помещение, готовить, греть различные продукты
создают комфортность помещения, превращая в камин
массивность конструкции в зимний период копит и отдает тепловую энергию, летом сбрасывает излишки тепла через фундамент в землю, выполняя функцию кондиционера.
сгорание природного топлива не выбрасывает вредных продуктов в окружающую среду
Какие неудобства испытает хозяин от эксплуатации печки:
необходим тщательный уход за конструктивными деталями конструкции: зольником, дымоходом, тягой
от большей мощности печки увеличивается ее размер, что уменьшает площадь помещения
печь эффективна только с водяным контуром, автономная передает тепло только тем комнатам, с которыми имеется сообщение
подобный отапливаемый метод обладает низким КПД, большая потеря энергии в трубу
повышенная пожароопасность
сооружение печи требует специальных знаний и навыков
нужна хорошая тяга
необходимо постоянно пополнять и хранить топливный запас
утилизировать отходы, шлаки, золу
Обогревательные агрегаты, употребляющие для работы любой материал, требуют тщательного обслуживания, печь потухнет, если не будет регулярной ее подпитки дровами или углем.
Какие типы печей используют жители
Отопительная печь с водяным контуром в интерьере
Семейные обогреватели, использующие своим главным помощником циркулирующую теплую воду, применяют различные.
Промышленники взяли на вооружение их востребованность и выпускают разные конструкции, которые отличаются своим видом, типом, размерами и предназначением.
Интересны модели дровяных печей со стальными толстыми стенками в топке.
Теплообменник тесно связан с этой частью трубками, помещенными между контурными пластинами.
В домах устраивают плиты в виде каминов или иной конфигурации главное правильно выбрать мощность, этот параметр стоит в зависимости от камерного объема, в котором сгорает продукт питания обогревательного элемента. Ошибка в выборе водяного контура повлияет на его производительность, это выразится в плохом подогреве жидкости.
Применяют для отопления изделия в виде булерьянов. Конструктивно они вызывают интерес у потребителей своим оригинальным решением в оформлении.
Питается такой агрегат только дровами и представляет цилиндрическую форму, рубки и топочное отделение. Загружают печку полностью, плотно закрывают и оставляют тлеть.
Температура повышается за счет происходящих процессов, образования и сжигания газов с помощью воздушной естественной конвекции, в результате помещение нагревается.
К подобному сооружению подсоединяют водяной контур, получая в результате экономную конструкцию способную отопить большой дом. Булерьяны встраивают в стены, обкладывают кирпичной кладкой. Образуя оригинальные каменки или камины.
Следующий тип принадлежит к кирпичным печам. Подобный обогрев применяют в автономных отопительных системах, совмещают с центральными, встраивают водяные контуры, которые выполняют дополнительную функцию, выступая теплогенератором и увеличивая градусы в комнатах.
В подобных кладках добиваются максимальных контактов с элементами плиты, создают различные формы удобные для дизайна помещения.
Очень надежно сооружение, представляющее чугунную печку. Она состоит из прочных стальных листов, они покрывают чугунную сердцевину. Чтобы улучшить внешний вид печки, ее украшают оригинальной стеклянной дверцей, материал конечно жаропрочный.
Внутри между слоями размещают трубки, по ним происходит движение воды. Известность чугуна, как прочного материала, ни у кого не вызывает сомнения, востребованность их значительная и цена.
Печи различают по методам нагревания помещений:
Однокамерный способ самый простой и легкий в эксплуатации, быстро обогревает комнату. Подобные печи используют в топках дрова, стоят не дорого, небольших размеров, их применяют в маленьких зданиях, банях, саунах.
Двухкамерные печи используют для топки дрова, которые сгорают в нижнем отделе, там образуется газовые выделения от кислородного дефицита. Газ поступает вверх, соединяется с кислородом и активно сгорает. Эта печь с самым высоким коэффициентом полезного действия, благодаря процессам, происходящим в двух камерах, огонь долго не затухает, позволяет экономить дровяной запас.
Устанавливая конвекционную печь нужно помнить, что ее нагревание обеспечивается воздушной циркуляцией, во время которого холодный поток, поступая вверх снизу, достигает повышенной температуры. Они как быстро нагреваются, с такой же скоростью остывают.
Представление о теплообменнике (регистре) и его установке
Существуют различная печная модификация и в их топку пытались установить емкость, служащую теплообменником, под таким названием может быть змеевик, радиатор, котел, все эти изделия меняются своим теплом с помещениями, в которых их установили.
Такой подход опасен, вода может протекать, резервуар перегреться, в нем скопится критическая масса пара и взорвется. Этот способ не выгоден еще и со стороны топочной камеры, так как она значительно уменьшается.
Наиболее удачный вариант в присоединении резервуара к дымоходному колпаку. Поднимающийся горячий воздух полезно используется для нагревания теплоносителя, а не выходить в трубу.
Приобретая теплообменник, заранее знают, какой мощности он понадобится и для каких размеров домовладения. У специалистов есть специальные таблицы, которые помогают им выбрать нужное изделие, зная параметры строения.
Какие материалы применяют для печных регистров
Водяной контур, встроенный в печь должен быть выполнен по определенной конструкции с применением определенного материала, по которому он приобретает характерные особенности.
Теплообменники изготавливают из следующих материалов:
Медные с самой высокой теплопроводностью, подобные змеевики очень эффектно выглядят. Но применение их в кирпичных печах не рекомендовано, так как по характерным особенностям металл не сможет выдержать, поднимаемую температуру плавления в печной топке и попросту расплавится. Существование отрицательных химических соединений, образованных после охлаждения контуров в конденсате, влияет на применении таких изделий в печном строительстве, из-за их большой коррозийности.
Производство чугунных радиаторов отмечает хрупкость изделий, повышенную деформацию после перемены температурного режима, образовываются на поверхностях трещины, теплообменники портятся, хотя материал устойчив к ржавчине. Чугунные регистры плохо обрабатывается, радиаторы собирают как литые элементы, нарезают резьбу, устанавливают уплотнители, от чего сооружение становится с малой надежностью.
Стальные регистры считаются выполненными из металла доступного и легкообрабатываемого. Их изготавливают, обработав сталь на жаропрочность, применяют бесшовную трубу с толщиной 5 мм. Рекомендовано поддерживание определенного режима при отоплении, чтобы при этом не образовывался конденсат, не следует сливать воду, так как сталь поддается коррозийным разрушения.
Применяют радиаторы из нержавейки, но редко так как они очень дорогие.
Конструкция печных регистров
Регистры из труб
Выбрав наиболее подходящий материал, производят теплообменник, применяя круглые, профильные, прямоугольные трубы, для этой цели подойдет металлический лист или совместная совокупность нескольких элементов.
Если изготовление произошло с применением стальных листов, подобную конструкцию можно размещать в жарком месте, подойдет и топочная камера.
Для этого берут толстую листовую сталь (4мм), соединяют с трубой, образуя линии подающую и обратную с внутренним зазором около 30 мм.
Нужно правильно устанавливать трубную разметку тогда не будут образовываться паровые пробки, которые негативно влияют на конструкцию, разрушая каналы и радиаторы.
Вверху емкости размещают проводник, по которому подается вода.
Изготовление теплообменников возможно из труб различных по сечению и разных диаметров. Такой агрегат можно разместить в топке при условии, что материал для каналов использоваться будет стальной.
В зависимости от конфигурации печки решают размещение проводников, предусматривая, чтобы теплообменник не мешал работе дверцы, укладке дров, колосникам и дымооборотным каналам. Если печью будут не только обогреваться, но готовить на ней тогда линию труб монтируют по боковым стенкам топки.
Существуют трубчатые, плоские регистры, их располагают внутри дымооборотного канала или в районе со щадящими условиями, поэтому срок службы у таких конструкций более продолжительны, чем у тех, которые находятся в зоне огня.
Их выполняют с большими размерами, размещают в местах с низким теплосъемом, предварительно рассчитывают, чтобы дымовые газы выходили беспрепятственно.
Установка с эксплуатацией
Монтируют теплообменники в печное устройство по определенным правилам:
регистр проходит двойную опрессовку до монтажа и после
во время строительства дома после установки фундаментной ленты сразу устраивают изделие, затем производится кладка самой плиты
нельзя вмуровывать детали конструкции в кирпич, необходим соответствующий зазор не меньше 15мм от стены, который будет компенсировать размер теплового расширения.
трубная магистраль должна проходить с зазором до 5 мм, заполненным уплотнителями
выходные трубы с отрезком 15см., для нарезки новой резьбы
необходимо соединять отопительные трубы, с элементами регистра используя жаропрочный уплотнитель
Чтобы печь долго и безаварийно работала, нужно правильно ее использовать:
теплообменник всегда заполнять жидкостью перед разогревом печки
печной регистр нельзя отсоединять от отопительной системы, чтобы не создать аварийную ситуацию
не наполнять разогретый теплообменник холодной жидкостью
можно заменить воду в контуре на антифриз
в нижней части радиатора обязательно устанавливают сливной кран
Нюансы эксплуатации
Владельцам печей с дровяным отоплением и водным контуром необходимо знать некоторые особенности после их установки:
Если хозяин дачного дома слил жидкость, перед зимним периодом посетив его в холодное время нужно в обязательном порядке заполнить систему водой или антифризом, перед тем как разжечь печь. Поведение пропилен-гликолевых составов непредсказуемо, они обладают большим температурным объемным расширением, которое ведет к большому росту давления в системе.
Не комфортно топить печь летом, чтобы готовить на ней еду. Одновременно будут нагреваться батареи, что приведет к обогреву всего дома.
Самым лучшим решением для использования дровяных печей послужат агрегаты, выполненные промышленниками, специально приспособленные для применения водного контура.
На видео представлен обзор печи-котла Булерьян с водяным контуром:
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com
кирпичные и чугунные печки для отопления, фото и видео материалы
Содержание:
1. Классификация печей с водяным отоплением
2. Чугунные отопительные печи с водяным контуром
3. Печи-булерьян
4. Кирпичные печи для отопления с водяным контуром
Существует большое количество домов, к которым не подведен магистральный газ и постоянно пропадает электричество. Установка газового или электрического отопительного котла в таких домах невозможна. Решить проблему можно, используя чугунные, кирпичные печи или печи-булерьяны – то есть печи котлы с водяным контуром. Современные отопительные печи с водяным контуром весьма эффективны и практичны.

Классификация печей с водяным отоплением

Принципы работы водяного отопительного контура были рассмотрены в других статьях, поэтому в данном обзоре будут обозреваться печи для отопления с водяным контуром, то есть подключаемые к системе отопления дома.
Чугунные отопительные печи с водяным контуром

Чугунные печи обладают рядом положительных качеств. Во-первых, такая конструкция способна прослужить гораздо дольше за счет увеличенной толщины стенок, что позволяет выдерживать большие нагрузки. Конечно, увеличение объема нагрева и низкая теплоотдача чугуна дают еще одно преимущество по сравнению с другими видами отопительных систем – чугунные печи способны отдавать тепло гораздо дольше. Для сравнения: стальные устройства при равной массе металла выдают на 8% меньше тепла, чем чугунные, поскольку теплоемкость стали значительно ниже.
Сплав может отдавать тепло гораздо быстрее, что в значительной степени ускоряет нагрев жидкости в отопительном контуре. Для улучшения теплоотдачи современные конструкции оснащаются водяными рубашками, изготавливаемыми из нержавеющей стали. Эти элементы системы покрываются слоем огнеупорной краски, чтобы предотвратить их разрушение.

Такие системы обычно делают переносными, чтобы исключить необходимость встраивания печи в стену или пол. Чугунная печь с водяным контуром хороша еще и своей ценой — дровяные печки с водяным контуром стоят очень дешево. Существует огромное количество моделей печей, среди которых нередко попадаются устройства с огнеупорным стеклом в дверцах, что дает возможность использовать печь не только как функциональную часть дома, но и в качестве элемента интерьера.

Чугунные печи с водяным контуром прекрасно перерабатывают пиролизный газ, а встроенная система подачи вторичного воздуха позволяет экономить на используемом топливе. Пожалуй, единственным минусом системы является невозможность ее использования при отсутствии воды в контуре, что обуславливает необходимость постоянно следить за ее уровнем в расширительном бачке во избежание появления дефектов.
Печи-булерьян

Печи системы Булерьян пользуются на рынке устойчивым спросом, несмотря на необходимость постоянно обеспечивать ее топливом – другие энергоносители не подходят для этих печей для дома с водяным отоплением. Булерьян – это пиролизная печь, состоящая из двух отсеков: один для горения дров, и один для газогенератора. В нижнюю топку закладывается топливо, за счет чего печь выходит на рабочую температуру. Верхний же отдел предназначен для сгорания оставшихся элементов топлива или пиролизного газа.
Наличие конвекции, теплообмена и теплоотдачи позволило печам-булерьянам стать наиболее эффективным видом отопительной системы среди всех печей, отапливаемых дровами. Одной партии дров этим устройствам хватает примерно на 10-12 часов, поскольку основным рабочим процессом в булерьяне является тление. Сгорающие дрова создают пиролизный газ, который выдает гораздо большее количество энергии, позволяя разогреть систему до 120 градусов по Цельсию.  Читайте также: «Установка печи Булерьян – преимущества печей длительного горения».

Стоимость печки-булерьяна невысока: конструкция этих систем проста, а отсутствие сложных технических элементов значительно облегчает установку. Кстати, к установке таких печей необходимо подходить очень осторожно, детально рассчитывая параметры вентиляции или дымохода – неверный расчет может привести к трагическим последствиям. Несмотря на довольно высокий КПД, газогенератор все же сжигает не все остатки, и возникающий вследствие этого углекислый газ может привести к летальному исходу, не говоря уже о постоянном риске здоровью жильцов.  Читайте также: «Какие печи длительного горения с водяным контуром лучше – обзор вариантов для правильного выбора».

Какими бы хорошими не были показатели печки, она все же значительно уступает централизованным системам отопления. Решить проблему помогло совмещение булерьяна с водяным отопительным контуром. Отопительная печь с водяным контуром очень легко выделяется из числа систем, не предназначенных для работы с жидкостным отоплением : для идентификации водной системы используется приставка «Аква». Большая часть внутреннего периметра совмещенных систем занята водяной рубашкой, которая значительно поднимает производительность всей системы. Лучше всего устанавливать такую конструкцию в небольших, предназначенных именно для этого помещениях.  Читайте также: «Как устроена печь Булерьян с водяным контуром – преимущества отопительного котла».
Чтобы булерьян с жидкостным отопительным контуром работал нормально, стоит проводить регулярную очистку вентиляции (примерно раз в полгода). За счет полного сгорания топлива в булерьянах не остается зола, но в вытяжке постоянно появляется сажа и конденсат, чем и обуславливается постоянная необходимость контроля за чистотой рабочей системы.
Кирпичные печи для отопления с водяным контуром

Для установки кирпичной отопительно-варочной печи с водяным контуром не нужны особые ухищрения. Простоту конструкции можно объяснить тем, что к печке достаточно подсоединить водонагревающий бак, при помощи которого жидкость будет циркулировать по всей системе теплообмена.

В изготовлении водогрейного бака используется листовая сталь, которая подходит для взаимодействия с высокой температурой и хорошо противостоит агрессивной внутренней среде печки. Стенки бака не должны быть толще 3-4 мм: изрядное утолщение ухудшит теплопроводность системы, поскольку энергия будет накапливаться медленнее, нагрев будет осуществляться дольше, а это значит, что и КПД такой системы на порядок понизится. Чтобы понять, как выглядит такая система, можно посмотреть на фото.  Читайте также: «Как сделать печь с котлом водяного отопления своими руками».
Кирпичная печь с водяным контуром всегда возводится по индивидуальному проекту, поэтому о взаимозаменяемости баков для системы разговор не идет. При определении габаритов бака обычно отталкиваются от размера варочной плиты – как правило, этот параметр варьируется в пределах 20-30 см. Кроме того, нужно обязательно рассчитать высоту бака – для хорошего доступа расстояние между плитой и устройством должно быть не менее 40 см. Для определения длины бака нет каких-либо рекомендаций – главное, чтобы рабочая емкость была подходящей для предполагаемых объемов теплоносителя.

Устанавливаться водогрейный бак можно в любом месте, но существуют места, которые как нельзя лучше подходят для этого. Первый вариант расположения: возле края варочной плиты, поближе к дымоходу. Во втором случае бак располагается между переходом системы в дымоход и рабочей зоной, прямо перед обвязкой контура.
Заключение
При выборе подходящей печи отопления с водяным контуром стоит воспользоваться рекомендациями и советами, приведенными в статье, посмотреть на фото, сравнить разные виды систем и решить, какая же из них будет самой рациональной для использования в конкретной ситуации. Очень важно учитывать внешние факторы – наличие газа, электричества, других коммуникаций. В обязательном порядке стоит подумать о том, подойдет ли выбранный тип отопления для климатических условий в регионе. Печка с водяным контуром должна греть жильцов и обеспечивать их горячей водой – значит, ошибаться с выбором нельзя.
Современные отопительные печи с водяным контуром на видео:


teplospec.com
Печи для отопления частного дома с водяным контуром на дровах

Содержимое:
Как устроены печи с водяным обогревом
Дополнительный функционал
Какую печь с контуром выбрать для дома
Как сделать правильный расчет
какой марки печь выбрать
Правила монтажа водяного отопления в доме
За и против обогрева дома – печь или котёл

Производители печей быстро отзываются на пожелания потребителей, изменяя и модифицируя внутреннее устройство печного оборудования. Печи для отопления частного дома с водяным контуром – это комбинация классического твердотопливного котла и буржуйки или канадского Булерьяна.
Как устроены домашние печи с водяным обогревом

Металлическая печь для дома с водяным контуром отопления обогревает жилой дом комбинированным методом. Помещение, в котором установлена печка, прогревается за счет конвекции воздуха. В соседние комнаты тепло подается посредством жидкостного теплоносителя.

Устройство отопительной печи для дома с теплообменником отличают следующие особенности:
Высокий КПД печи – наблюдаются незначительные теплопотери. На эффективность отопления дома не влияет количество комнат и этажей. В случае обычной конвекционной печи, интенсивность нагрева существенно снижается по мере удаленности от печки.
Печь с теплообменником, оптимальное решение для установки в двухэтажном или одноэтажном доме с большим количеством комнат.
Встроенный теплообменник – существует две основных разновидности печей. В качестве теплообменника используется змеевик или водяная рубашка. Печи подключаются к существующей системе отопления. После небольшого переоборудования появляется возможность отапливать помещения с помощью теплых полов.
Материал корпуса – бюджетные печи, изготавливаются из стали. Существуют печки из серого чугуна.
Дополнительный функционал – некоторые модели, помимо обогрева, предназначены для приготовления пищи.

Ассортимент выпускаемых печей с встроенным теплообменником позволяет подобрать отопительное оборудование практически для каждого жилого помещения с необходимым функционалом и производительностью.
Дополнительный функционал (плита / духовка)

Кроме основного предназначения – обогрева помещений, печь с теплообменником может использоваться для приготовления пищи и нагрева горячей воды. В различных моделях предусмотрен дополнительный функционал: духовой шкаф и варочная поверхность:
Варочная поверхность – в зависимости от модели, конструкция плиты рассчитана на 1-2-3 варочных места. На плите легко приготовить пищу, вскипятить воду для мытья или готовки.
Духовой шкаф – работает как обычная духовка. Подходит для приготовления выпечки. Внутри духовки встроены конвекционные каналы, увеличивающие скорость прогрева шкафа до рабочей температуры. Духовой шкаф устанавливается в дорогостоящих печках премиум класса.

Наличие дополнительного функционала влияет на стоимость печки с встроенным водяным контуром. Варочная поверхность изготавливается из чугуна и увеличивает цену до 30%. Духовые шкафы в основном встраиваются в дорогостоящие печи европейских производителей.
Какую печь с контуром выбрать для дома

Печь с нагревательным контуром предназначена для установки в качестве основного или дополнительного источника тепла. После подключения к системе отопления, появляется возможность отапливать весь дом, обеспечивать потребности жильцов в горячей воде.
При выборе, необходимо определиться с основными функциями и рабочими характеристиками выбираемой печки, и параметрами отапливаемого здания.
Во время подбора отопительного оборудования учитывают:
Внешний вид.
Характеристики здания.
Основные функции (только отопление или обогрев + ГВС +приготовление пищи и т.п.).

После определения по указанным трем характеристикам, переходят к выбору печи, в зависимости от производительности и марки изготовителя.
Как сделать правильный расчет

Печь для водяного отопления дома на дровах рассчитывается так же как твердотопливный котел. Для вычисления необходимой производительности в расчет принимают формулу 1 кВт =10 м². Вычисления указанным способом подходят для жилых домов со средней степенью утепления, расположенных в средних широтах РФ, при условии, что высота потолков не превышает 2,7 м.

К коэффициенту мощности, высчитанной по формуле, требуется добавить порядка 10-15% запаса производительности, необходимой, чтобы печь продолжила эффективно отапливать дом во время сильных заморозков.
Какому производителю отдать предпочтение

Использование твердотопливных печей с водяным контуром для отопления загородного дома пользуется большим спросом, что побуждает крупнейших российских и европейских производителей проектировать и выпускать все новые модели.
Всю изготавливаемую продукцию для удобства делят на два класса: печки, предназначенные исключительно для обогрева и модели с встроенным дополнительным функционалом.
Современные виды печей для обогрева дома водяным отоплением предлагаются в следующих модификациях:
Только отопление:
Садовый от Stoker;
BLIST и Ambasadore от BliST;
Инженер Гидравлик от Термофор;
Ермак-Термо и Аква от Ермак.

С плитой:
Sideros DESIREE IDRO;
Termo Magnum от MBS;
Termo Sovrana от La Nordica;
ТермоКухня от Klover;
Country от J.Corradi;
Hergom L-07.

Рейтинг производителей печей с водяной рубашкой постоянно меняется, но перечисленные выше модели пользуются неизменным спросом.
Продукция европейских компаний стоит в 2-3 раза дороже, но отличается безупречным качеством и широким функционалом. Печи российских производителей приспособлены к отечественным условиям эксплуатации: неприхотливы к топливу, теплоносителю и т.п.
Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.
Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:
Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.
Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.
Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.
Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.

При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:
Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.
Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

Расширительный бак монтируют в наивысшую точку системы.
В самотечной системе трубы находятся под уклоном не менее 3°.
Уровень расположения печи над полом – 15 см.

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.
Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.
За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.
Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:
Возможность приготовления пищи.
Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.
Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.
Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.
При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.
avtonomnoeteplo.ru
