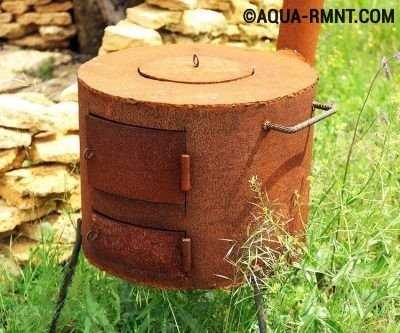

Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

1. Сталь.
2. Чугун.
3. Железо.
4. Латунь.
5. Алюминий.
6. Медь.

На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.

Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.

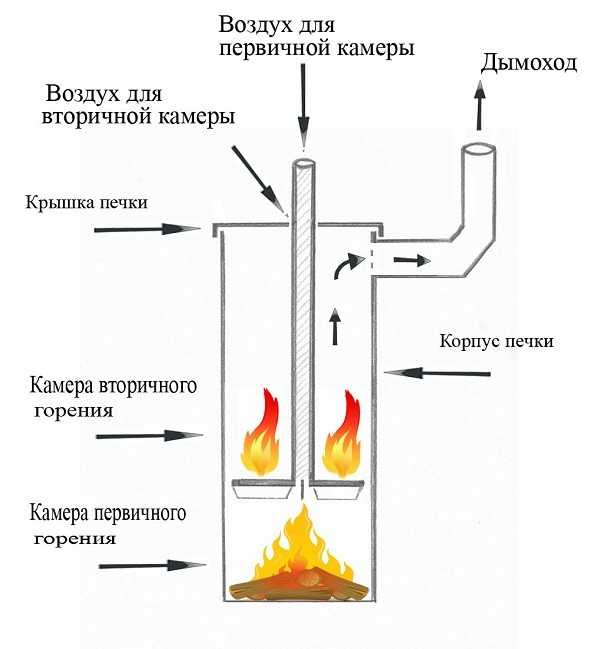

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

1. В топку загружают дрова.
2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
3. В систему отопления или водоснабжения поступает горячая вода.
4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

1. Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).

   Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

2. Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.

   Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

• встроенный в печку бак с водой — ёмкостной бойлер;
• трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
• магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

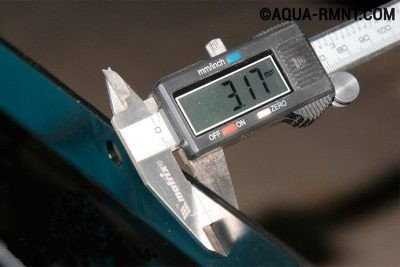

При изготовлении буржуйки используют толстостенный легированный металл

Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

1. Повесить на печь защитные экраны.
2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.

   Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

3. В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
4. Наметить расположение расширительного бака.
5. Провести магистрали с водой.
6. Выбрать модель бойлера.

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

1. Болгарка.
2. Электро- или газосварка.
3. Электрическая дрель и свёрла.
4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
6. Уплотнитель или силикон для фитингов.
7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

1. Металлические бочки объёмом от 20 до 200 л.
2. Автомобильные диски от 2 шт.
3. Баллоны из-под пропана или углекислоты.
4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
5. Металлические фляги для воды на 20, 30 или 40л.

   Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой в 500 мм понадобится:

1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
2. Газовый баллон или баллон из-под сжатого газа.
3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

1. Обрезаем газовый баллон. Подвариваем ножки.

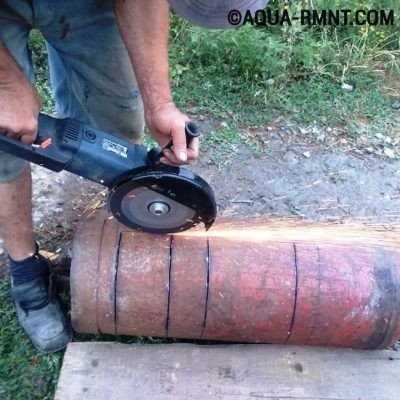

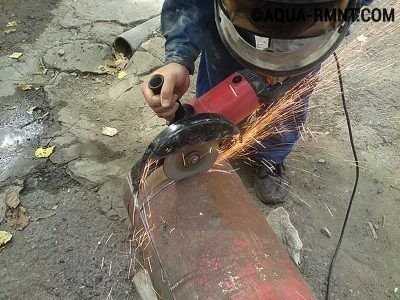

   Сначала у газового баллона необходимо срезать верхнюю часть

2. Вырезаем отверстие для дымохода диаметром 150–210 мм.

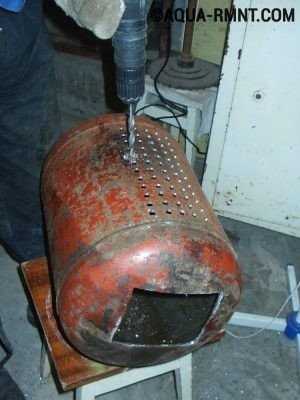

3. Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода.

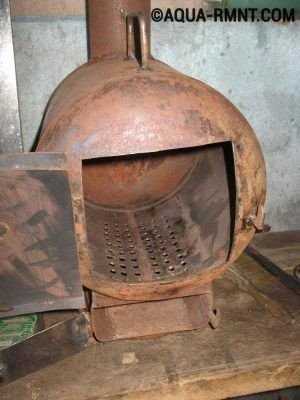

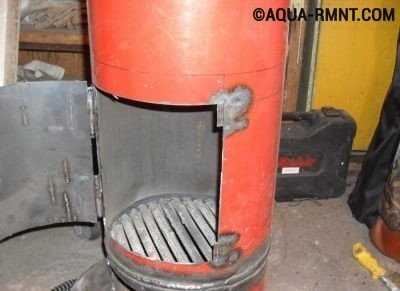

   В нижней части баллона делаются отверстия для удаления золы и образования тяги

4. Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку.

   К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

5. Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника.

   Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

6. На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
7. Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
8. Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.

Видео: буржуйка с водяным контуром

Устройство ёмкостного теплообменника на дымоходе буржуйки

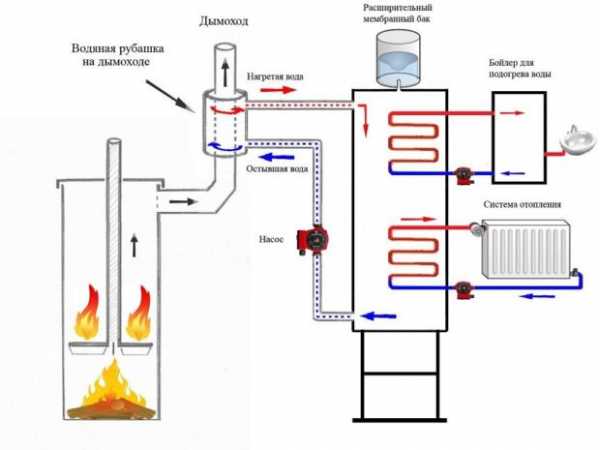

Собираем ёмкостной рекуператор, пользуясь схемой.

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

1. Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.

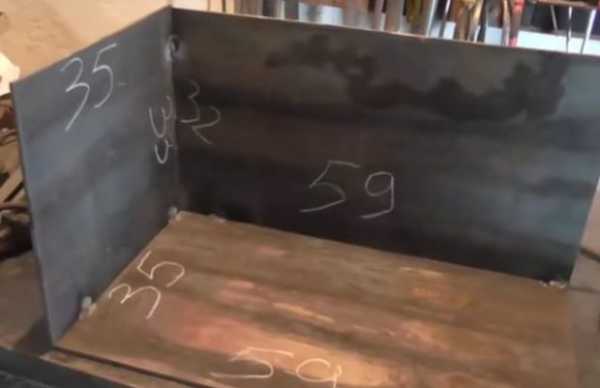

2. Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).

   Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

3. Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
4. Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
5. Тщательно обвариваем внешние стороны обеих гаек.

   В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

6. Привариваем к трубе расширительного бака металлические пластины.
7. Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
8. Вставляем дымоход в получившуюся конструкцию.
9. Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником.

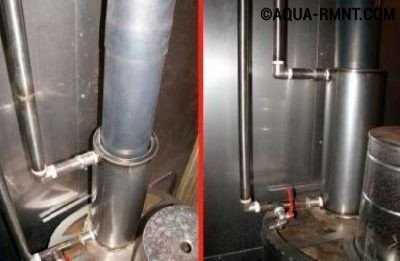

   На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

10. Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы.

    Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

11. Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.

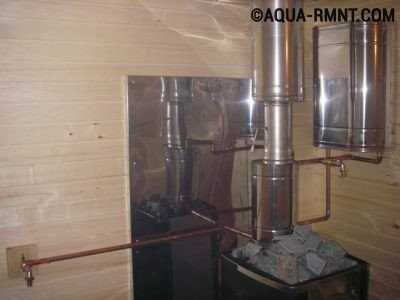

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи

Особенности эксплуатации печки с водяной рубашкой

1. Желательно установить в гидросистему датчик температуры и давления.
2. Необходимо регулировать тягу в колосниках и в дымоходе.
3. Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.

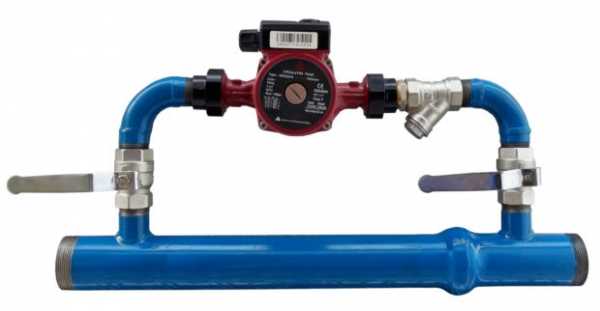

4. Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
5. Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
6. Необходимо предусмотреть место слива воды.
7. Нельзя топить печь без воды — теплообменник может прогореть.
8. После эксплуатации необходимо сливать воду.

Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.

Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.

Чистка и ремонт печи

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу.
Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

• раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
• после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;

  Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи

• использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы.

  Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода

Основными мероприятиями по ремонту печи являются:

1. Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
2. Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
3. Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.

Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.

Видео: печка-буржуйка для гаража и чистка дымохода

Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.

aqua-rmnt.com

Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Чем ближе холода, тем больше собственники загородных домиков думают о качественном утеплении своих жилищ. Сегодня способов и материалов для этого предостаточно. Если у домика нет газового снабжения, можно задействовать иные источники отопления, например, буржуйку. А для удобства её можно оснастить водяным контуром. Такую печь вполне возможно создать самостоятельно.

Устройство буржуйки с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Печь может обогреть только те помещения, которые примыкают к ней непосредственно. Поэтому в удалённых от неё частях здания часто приходилось устраивать дополнительную печку.

http://remoo.ru/otoplenie/pech-s-vodyanym-konturom-dlya-otopleniya-doma/

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

Печь с водяным контуром может быть создана на основе уже действующего теплового агрегата. Иными словами, водяной контур внедряется в уже действующую печь. Главная проблема такого решения связана с ограниченным объёмом топочного отдела. Кроме того, существует угроза перегрева контура, поэтому при выполнении монтажных работ важно соблюдать определённые требования ко всем компонентам системы:

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

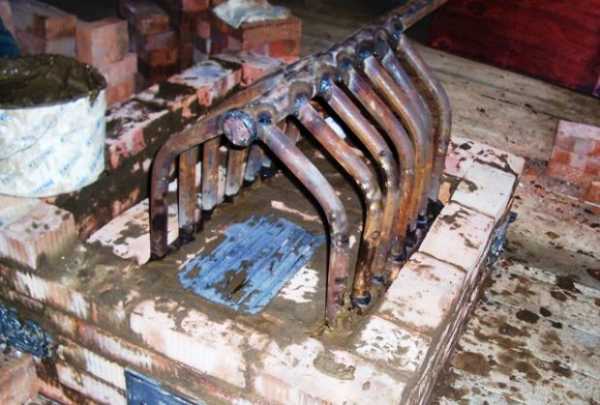

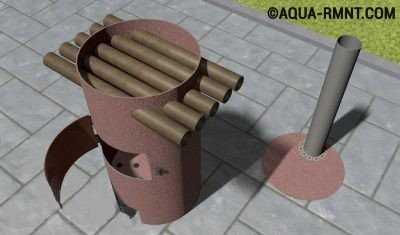

   Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

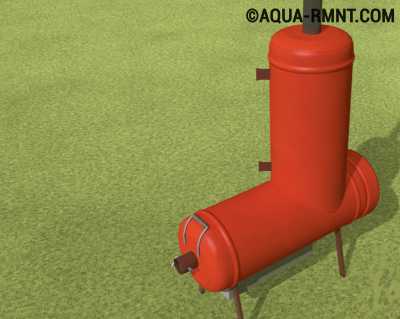

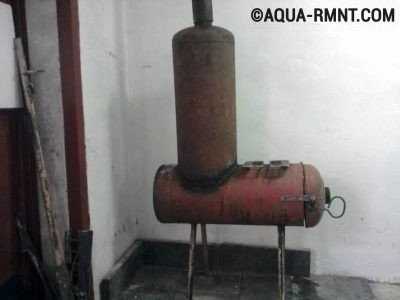

Фотогалерея: варианты самостоятельно изготовленных буржуек

Изготовление буржуйки с водяным контуром своими руками

Для самостоятельного изготовления печи-буржуйки потребуются навыки работы с металлическими изделиями и умение обращаться со сварочным аппаратом.

Определение параметров печи

1. Когда предполагается применять большие дрова, загрузочное отверстие в топочной зоне делают размером 40х40 см. Если топливными элементами станут маленькие древесные куски или уголь, то приемлемые параметры отверстия — 20х20 см.

   Небольшую печку можно топить крупными дровами, если сделать топочную камеру и загрузочное отверстие соответствующих размеров

2. Если дымоотвод будет располагаться на задней стороне топки, то угол его наклона должен быть не менее 30 градусов. Так будет гарантирована хорошая тяга. Если ошибиться с углом, то отвод дыма замедлится, и он проникнет в помещение.
3. Теплоёмкость печи можно увеличить, если по её боковым сторонам прикрепить несколько металлических пластин перпендикулярно поверхности стенки. Их максимальная толщина — 5 мм. Так наращивается площадь греющей поверхности этого агрегата, а значит, и его тепловая отдача.

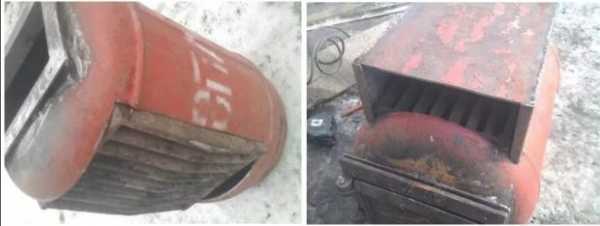

   При наваривании на стенки буржуйки металлических пластин увеличивается площадь отдающей тепло поверхности

4. Для достижения этого же эффекта конструкцию можно обложить кирпичами. Стенка из такого материала позволит печи дольше удерживать тепло, а также обеспечит её высокую пожарную безопасность.

   Если печку обложить кирпичом, она будет дольше сохранять и лучше отдавать тепло

Видео: проект печки-буржуйки с водяным контуром

Необходимые материалы и инструменты

Форма печи может быть:

• круглой;
• квадратной;
• прямоугольной.

В первом случае применяется труба или металлическая бочка. Её минимальный диаметр — 30 см, а толщина стенок — 5 мм. Для прямоугольных и квадратных печей используют листовой металл. Для дымоотвода задействуется труба с минимальным диаметром в 10 см и толщиной 1 мм. Меньшая толщина здесь нужна потому, что температура выводимых из топки газов значительно ниже, чем в топочном отсеке.

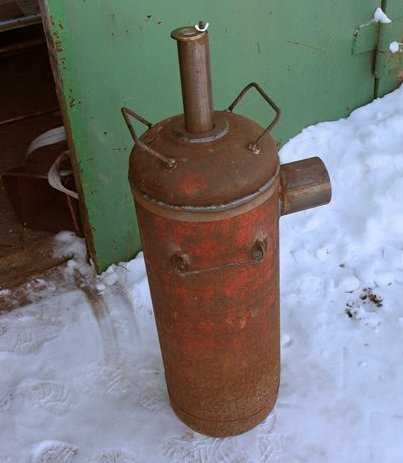

Для изготовления круглой печи-буржуйки можно использовать старый газовый баллон

Для работы потребуется такой набор инструментов:

1. Сварочный аппарат. Минимальная сила тока — 200 А.
2. Молоток.
3. Жёсткая металлическая щётка.
4. Болгарка с диаметром круга 12,5 см.
5. Плоскогубцы.

Изготовление печи-буржуйки

Перед разметкой, сваркой и монтажом необходимо переодеться в рабочую форму, чтобы не получить ожоги или ссадины. Далее приступаем к работе:

1. Перед раскроем важно определиться с толщиной стенок задуманной буржуйки. Если вы намерены применить листовой металл, то сначала днище планируемой печи скрепляется со всеми её стенками, кроме передней. Низ устанавливается на минимальной высоте 25–30 см. Так снижается шанс нагрева пола.

   К днищу последовательно приваривают все стенки кроме передней

2. Затем устанавливаются ножки для буржуйки. Они также изготавливаются металла и привариваются к основанию. Все компоненты соединяются только под прямым углом. Закреплять все детали нужно с помощью сварочной техники, применяя тавровый шов.
3. На перегородке между топочной камерой и поддувалом делается несколько прорезей. Это щели для устранения золы. Они выполняются на расстоянии 5 см от стен печки. Можно использовать готовую решётку, сваренную самостоятельно или купленную в магазине. Ниже прорезается проём поддувального отсека.

   Вместо прорезей в дне топочной камеры можно вырезать прямоугольное отверстие и уложить в него готовую колосниковую решётку

4. Далее присоединяется передняя стенка конструкции. В ней заранее устраивают проёмы для дверок. Сбоку этих отверстий прикрепляются навесы, на которых закрепляются дверки топочного отсека и поддувала. Дверки оснащаются засовами или задвижками.
5. После окончания сварочных работ все швы проверяются на предмет дефектов. Затем приваривается верхняя сторона буржуйки и дымоотводная труба.

Монтаж водяного контура

Как правило, состав водяного контура следующий:

1. Бак для расширения.
2. Трубы.
3. Теплообменник.
4. Радиаторы.

Вода, увеличив свою температуру в теплообменнике, следует по трубам в радиаторы. Там она остывает, а потов снова направляется в теплообменник.

Последовательность монтажа водяного контура:

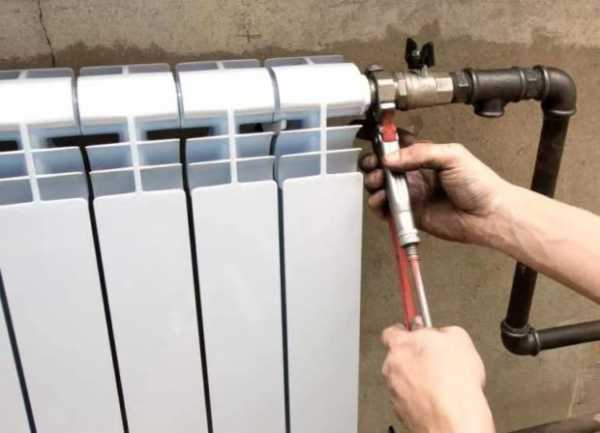

1. Установка радиаторов.
2. Подсоединение труб, ведущих от печи к радиаторам. На участках выхода и входа ставится арматура для регулировки.

   Самым простым вариантом запорной арматуры на входе и выходе радиатора является шаровый кран

3. Монтаж расширительного бака. Он уберегает трубы от разрыва. Разрыв может возникнуть от расширения нагревающейся воды. Лишняя горячая вода сливается в расширительный бак. Когда теплоноситель остывает, он возвращается обратно в трубопровод.

Фотогалерея: варианты изготовления теплообменников

Для нагрева небольшого объёма воды можно установить круглый теплообменник на начальный участок дымохода

Металлическая труба, намотанная на корпус буржуйки в несколько оборотов, эффективно нагреет всю проходящую через него воду

Трубы теплообменника можно расположить горизонтально над топкой

Перемещаясь вдоль горячих перегородок, вода заберёт у них тепло и быстро нагреется

Видео: буржуйка на дровах с водяным охлаждением

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

1. Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
2. Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную.

   Байпас позволяет переключить поток теплоносителя на прямую подачу к радиаторам при его нагреве до нужной температуры

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

1. Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
2. Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
3. Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
4. Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко. Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки. Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

схема с водяной рубашкой и из газового баллона

Печь Бубафоня длительного горения — отличный вариант для отопления нежилых помещений. Изготовить ее можно из, что называется, бросовых материалов, а в качестве топлива использовать отходы. Что это за конструкция, ее устройство, плюсы и отрицательные характеристики рассмотрим в этой статье.

Схема работы и чертеж

Отличительной чертой печи Бубафоня или, как ее еще называют, печь-поршень, является ее форма — длинный вертикальный цилиндр, процесс горения в котором происходит не снизу, как в традиционной печи, а сверху.

На чертеже видно, что внутри корпуса находится поршень, состоящий из шатуна и приваренного к нему металлического круга, попросту называемого «блином». На этом круге-блине есть ребра, ориентированные вниз. Если рассмотреть конструкцию в разрезе, то выглядеть схема работы будет так:

1. По контуру отверстия, находящегося вверху цилиндрической емкости, присоединен дымоход. Он может быть цельным или сборным, когда в дымоотвод вставляется длинная труба для выхода дыма за пределы помещения.
2. В цилиндр плотно загружают дрова до линии дымохода и поджигают.
3. Сверху вставляют поршень и закрывают печь крышкой.
4. Дрова начинают гореть сразу под кругом. Хороший процесс горения обеспечивает воздух, поступающий через сквозную трубу-шатун. Свидетельством того, что все выполнено правильно, являются языки пламени, проникающие в камеру сгорания через зазор между стенками печи и «блином». Здесь же происходит и дожиг выделяющихся пиролизных газов.
5. По мере сгорания топливной закладки поршень опускается, но не на самое дно, благодаря наличию ограничительных 10 см ребер на круге. Пик горения приходится на тот момент, когда поршень опускается на 1/3 высоты камеры и своим весом хорошо уплотняет топливо.Схема работы

Внимание: Когда блин находится в самой нижней точке, поршень не должен возвышаться над крышкой больше, чем на 2-3 см. Это соотношение очень важно потому, что если шатун очень длинный, то при разжигании топлива, когда дымоход еще не успел прогреться, весь дым пойдет в помещение.

Какое топливо подходит

Даже правильно выполненная конструкция, может разочаровать мастера, если в нее загружать «неправильное» топливо. Как показали опыты, лучше всего горят:

• опилки;
• щепа;
• паллеты;
• торфяные брикеты;
• мелкие ветки;
• картон.

Для печи подходит топливо, которое можно хорошо уплотнить под воздействием силы тяжести поршня. Если в печь поместить поленья, расположенные вертикально, то уплотнить их невозможно. Гореть они будут, но при малейшей неисправности дымохода и одном сыром полене, поршень застопорится и возникнет такое явление, как обратная тяга и помещение наполнится дымом. Горизонтально расположенные поленья тоже горят, но все равно слабо и эффект от процесса далек от желаемого.

С водяной рубашкой

Вариант печи с водяной рубашкой на дымоходе

Возможности Бубафони значительно возрастут, если добавить к печи водяной контур. Для этого приспосабливают еще 1 цилиндр для нагрева в нем теплоносителя. Диаметр его больше на 2,5-3 см, иногда для этой цели приспосабливают и квадратный корпус.

При наличии в помещении готового отопительного контура, печку соединяют с ним и посредством циркуляционного насоса теплоноситель из водяной рубашки транспортируют в отопительную систему. Такая печь выгодна тем, что может обеспечить теплом несколько помещений.

Водяной контур устанавливают не только на корпусе печи, но и на дымовой трубе. Принцип устройства такой системы — «труба в трубе». Торцы «рубашки» герметизируют, врезают патрубки для входа и выхода теплоносителя. Вверху располагают отвод, а внизу — обратку.

В роли теплообменника может выступить и водопроводная труба. Из нее изготавливают змеевик, заключают в стальной кожух, чтобы тепло распределялось более равномерно, засыпают песок. Иногда вокруг печи выполняют кирпичную кладку, а внутрь помещают тот же змеевик.

6 этапов изготовления Бубафони из газового баллона

Всю работу по изготовлению печи Бубафоня из обычного газового баллона можно разбить на 6 последовательных этапов:

1. Заполняют баллон водой, предварительно открутив вентиль. Необходима эта операция для того, чтобы избежать возможного взрыва при дальнейшей работе с ним.
2. Отрезают верхнюю часть с использованием болгарки. Следует учитывать, что в районе шва внутри баллона имеется дополнительный армирующий слой, что затрудняет процесс срезки. Этот бордюр придется убирать, т.к. он будет препятствовать свободному перемещению поршня. Процесс трудоемкий, поэтому лучше делать срез ниже шва.
3. Вырезают в корпусе отверстие для дымоотвода на минимальном расстоянии от верха печи. Из стальной трубы диаметром около 10 см, разделенной на 2 небольших отрезка под углом 45 градусов, варят колено, затем подсоединяют к нему через переходник дымоход из трубы немного большего диаметра (12 см), что улучшит теплоотдачу печи. Переходник герметизируют с использованием стеклоткани или глины.
4. Изготавливают крышку из отрезанной части баллона, или вырезают ее из металла. Плоская крышка более практична — на ней можно даже еду разогревать. В крышке при помощи сварки вырезают отверстие под поршень. Круглое сечение не обязательно, хорошо будет выполнять свою функцию и квадратная труба, а сборка в этом случае упростится.
5. Вырезают диск диаметром 270 мм, используя стальной лист толщиной 3-4 мм. Посредине делают отверстие под шток. Круг должен быть такого диаметра, чтобы между ним и стенками емкости оставался зазор равный 1/20 его диаметра. Снизу к диску приваривают лопасти 6 шт., загнутые таким образом, чтобы между ними происходило завихрение воздуха по часовой стрелке. Это способствует равномерному горению топлива под пластиной и полному сгоранию газов в верхней части печи, выделяющихся в процессе.
6. Вырезают и крепят в центре поверх лопастей еще один небольшой круг с отверстием 30-40 мм. Он нужен для того, чтобы угли, образующиеся в процессе горения, не забивали отверстие в штоке для поступления воздух, а между лопастями и топливом оставался небольшой зазор.

Желательно установить печь на фундамент и позаботиться об экране, обеспечивающем дополнительную пожаробезопасность и способствующем равномерному распределению тепла по комнате.

Внимание: если планируется загружать в печку сырое топливо, то в трубе для отвода дыма делают колено, продлив ее немного вниз и установив кран для слива конденсата.

Недостатки

Конструкция печи проста, при большом объеме камеры она может долго гореть на одной загрузке, не требует сложного ухода, эффективно обогревает помещение в сильные морозы. Здесь нет прямого контакта с открытым пламенем, что говорит о высокой пожаробезопасности объекта. Наряду со многими положительными качествами имеются и недостатки:

• При использовании печи для обогрева дома, необходимо отдельное подсобное помещение.
• Небольшая теплоотдача. Тепло выделяется не по всей ее поверхности. Нагревается поршень, дымоход и крышка, а стенки только в некоторых местах по мере сгорания топливной загрузки и опускания поршня.
• При полном прогорании топлива в печи, когда на дне остаются только тлеющие угли, шатун еще довольно горячий, а дымоход быстро остывает. В этот момент незначительное количество газа начинает уходить через отверстие в шатуне. Отсюда вывод — напрямую в жилых помещениях такую конструкцию устанавливать категорически нельзя.

Расчет основных параметров печи

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:

• Габариты печки. Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход. В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
• Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины ( от 2,5 мм), но потеря мощности неизбежна.
• Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
• Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
• Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) — величины справочные:

Топливо	Коэффициент закладки, кг/дм куб.	Удельная теплоотдача, кВт/час
Стандартные дрова (осина)	0,143	2,82
Ольховые паллеты	0,285	3,5
Опилки хвойные или стружка	0,137	3,2
Уголь ДПК	0,4	4,85
Уголь ССОМ	0,403	5,59
Крупный антрацит	0,5	5,72
Брикеты торфяные	0,34	2,36

Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:

Диаметр внутри печи, см	Толщина металла для изготовления круга, см
80	От 0,25 до 0,40
60	От 0,4 до 0,6
40	От 0,6 до 0,8
30	От 0,8 до 1,0

Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:

Определяют объем загрузки путем умножения площади сечения на высоту:

Vf = πD²:4× Нf = 3,14 х 3² х 7 : 4 ≈ 50 дм³

Определяют массу загрузки, с учетом использования торфяных брикетов:

М = 50 х 0,34 = 17 кг

От такого количества топлива получится следующая отдача энергии:

Е = 17 х 2,36 ≈ 40 кВт, отсюда сечение патрубка равно:

S = 1,75 х 40 = 70 кв. см (значение приводят к стандартному).

Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:

70 : 12 = 5,83 кВт/ч.

В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.

udobnovdome.ru

Камин с водяной рубашкой для отопления дома или дачи: схема подключения

Камин с водяным контуром отопления, подключенный к радиаторам отопления

Составляющие камина

Схема камина закрытого типа достаточно простая:

• Циркуляционный насос.
• Теплообменник.
• Гидробак.
• Батареи отопления.
• Гидроаккумулятор.
• Трехпозиционный кран.

Обобщающим элементом системы является теплообменник. Он расположен в топке и вода поступает в него из расширительного бака, а затем идет в радиаторы, устанавливаемые последовательно. Затем к ним присоединяется гидроаккумулятор и располагается ближе к камину.

Схема подключения камина к системе отопления закрытого типа, где R — радиаторы, Р — насос, V1, V2 — клапаны, Т — термометр, М — манометр, G — гидробак, F — фильтр для механической очистки воды

Гидробак монтируется параллельно к магистрали отопления. Он перекрывается специальным краном. Насос устанавливается перед аккумулятором и обеспечивает движение нагретой воды в бойлер.

Видео: принцип действия камина с водяным контуром

Перед включением камина следует убедиться, что система подключена к устройству и заполнена водой. Это необходимо для защиты от повреждений механизмов печи.

Важно: Теплоноситель (вода в батареях) зависит от площади помещения и от количества контуров. Если система отопления в доме двухконтурная, то объем теплоносителя будет в 2 раза больше, чем в одноконтурной.

Открытая система отличается от закрытой тем, что насос не используется для закачки воды. Она поступает в теплообменник за счет гравитационных сил. Для этого расширительный бак помещается в самой высокой точке дома.

Схема подключения камина с водяным контуром открытого типа. Расширительный бак расположен в самой высокой точке дома

Читатели считают данные материалы полезными:

• Делаем настольный биокамин своими руками
• Способ самостоятельного возведения кирпичного камина

Преимущества системы

Отопление камина с водяным контуром осуществляется от газового или твердотопливного котла. Такая система прекрасно справляется с задачей по обогреву помещения. Обладает преимуществами:

• Камин быстро включается.
• Помещение прогревается быстро.
• Долговечность.
• Эстетическая красота.
• Экологичность.
• Пожаробезопасность.

Натопить помещение можно очень быстро. Это осуществляется за счет быстрой растопки камина. Использование топки закрытого типа позволит получить КПД до 85%. Устройство имеет двойные стенки из металла. Внутри них расположены теплообменники. Они присоединяются к системе.

Важно: Камин применяется в качестве дополнения к системе отопления или же может быть отдельным устройством. Использование его как дополнительного устройства осуществляется за счет подключения к водяному контуру дома.

Печь-камин может быть как самостоятельным устройством, так и дополнительным для обогрева дома

Камин может при необходимости полностью заменить систему отопления. За счет двойных стенок в топке металл не прогревается, что обеспечивает долговечность устройства. Устанавливать его можно в любой точке дома. Закрытый тип топки обеспечивает пожаробезопасность.

Советуем подробнее изучить устройство пеллетного камина на нашем сайте.

Есть ли недостатки у камина?

После проведения определенных расчетов выяснилось, что камины с водяным отоплением имеют недостатки:

• Высокая стоимость.
• Плохой уровень автоматизации.
• Низкий КПД.

Подключение камина с водяной рубашкой в общую сеть с газовым котлом

Если сравнивать камин с электрическим котлом, то его монтаж обходится достаточно дорого. Но дороговизна окупится в течение нескольких лет проживания в доме. Плохой уровень автоматизации обуславливается тем, что запуск устройства производится только вручную.

Низкий КПД заставляет задуматься о дополнительном обогреве жилья. При минусовой температуре такой камин не справится со своей работой.

Важно: Водяной камин используется в качестве резерва для дома с небольшой площадью. Если его использовать параллельно с газовым котлом, то можно сэкономить до 35% топлива.

Этот материал отлично дополнят следующие публикации:

• Камин в деревянном доме: можно или нельзя устанавливать?
• Как работает биокамин: рассмотрение конструкции и принципа действия

Как выбрать водяной камин?

Перед приобретением камина с водяным контуром отопления следует учитывать объем топочной камеры, от которой зависит мощность устройства. Чем больше объем, тем больше выделяется тепла для обогрева помещения.

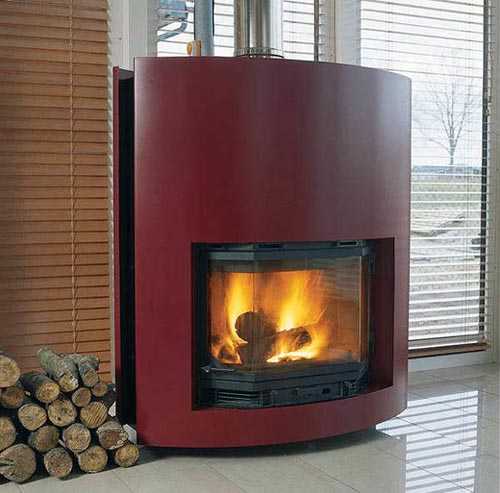

Камин с большим объемом топки. Подходит для обогрева большого дома

Следует обращать внимание на мощность камина, а именно — на номинальную. При максимальной мощности, которая также указана в паспорте изделия, не рекомендуется использовать устройство. Это может привести к снижению рабочего ресурса.

При выборе мощности камина руководствуются такими факторами:

• Постоянное проживание в доме.
• Ограничения по использованию мощности.
• Площадь помещений.
• Возможность обслуживания устройства.

При выборе мощности камина выполняется расчет площади дома. К полученной цифре добавляется запас — не менее 15%. Если предусматривается постоянное проживание в доме и пользование камином, то нужно грамотно распределить отопительную систему. Тепло должно равномерно распределяться по комнатам.

Печь-камин с небольшим объемом топки. Применяется для маленького дома или одного помещения

Использование камина

Камин с водяной рубашкой не должен использоваться как единственный источник тепла. В сильные морозы он не справится со своей работой и сети грозит промерзание.

Совет: Камин лучше применять для обогрева одновременно с работой других источников тепла, например, с электрическим отоплением. Основным может быть электрическое отопление.

Для удобства камин можно оборудовать автоматикой для регулирования работы системы отопления.

За счет устройства автоматики камин можно настроить, чтоб он включался после понижения температуры воды в сети. За счет этого будет постоянно поддерживаться комфортная температура в помещении. Очень удобно использовать такой способ при длительном отсутствии хозяев, чтоб вода не замерзла. Такая система управления контролирует работу циркуляционного насоса.

Еще можно регулировать процесс горения автоматически. Механический способ предусматривает наличие шиберной заслонки в дымовом канале. Закрывание этой заслонки замедляет сгорание топлива. Но этот процесс требует постоянного контроля.

Возможность регулирования процесса горения топлива в камине с водяным контуром отопления

Важно: Электронные регуляторы позволят автоматически контролировать сгорание топлива. Они расходуют необходимое количество дров или угля для достаточного подогрева воды и обогрева дома.

Разновидности каминов с водяным контуром

По материалу изготовления печи делятся на:

• кирпичные,
• металлические,
• комбинированные (снаружи корпус облицовывается кирпичом, а топка выполняется из металла).

Печи-камины длительного горения с водяным контуром, облицованные кирпичом, прекрасно дополнят интерьер. Следует учитывать, что в процессе кладки производится монтаж теплообменника. Затем осуществляется подключение к водяному контуру.

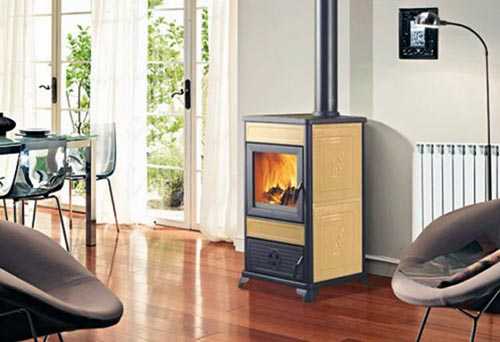

Так может выглядеть металлическая печь-камин с водяной рубашкой

Образцы из металла менее привлекательные и очень дорогие, если заказывать устройство у надежных производителей. Устройства, выполненные из стали или чугуна, могут отапливать помещение за счет своей поверхности. Но их не устанавливают в комнатах. Для этого применяются отдельные помещения с последующим подключением к радиаторам.

Комбинированные печи-камины состоят из металлической топки. Снаружи она облицовывается кирпичом. Для нее используется топливная дверка из огнеупорного стекла. Такие печи-камины с водяным контуром часто используются для дачи (Рекомендуем изучить материал об эффективном камине для дачного дома).

Комбинированная печь-камин с металлической топкой. Облицовка устройства снаружи кирпичом

Камин совмещает в себе эстетические свойства обычного камина и отличного обогревающего устройства. Он позволит значительно уменьшить затраты на отопление и улучшить комфортное проживание в доме.

kamin-maker.ru

Печи для дома на дровах с водяным контуром длительного горения – за и против

Содержимое:

1. Конструктивные особенности печей с контуром
   1. Типы подключаемых систем отопления
2. Как выбрать печь с контуром и длительным горением
3. Отзывы о печах длительного горения с контуром
   1. Насколько эффективно водяное отопление
   2. Возможные проблемы эксплуатации

Печное оборудование зачастую рассматривается исключительно как дополнительный источник отопления. Современные печи для дома на дровах с водяным контуром длительного горения предназначены для полноценного обогрева жилья. Благодаря изменению во внутреннем устройстве и конструкции, была увеличена длительность работы от одной закладки и КПД.

Конструктивные особенности печей с контуром

Устройство печи с водяным контуром имеет несколько существенных отличий по сравнению с обычными воздухогрейными отопителями:

• Принцип работы – печки с самым большим КПД используют процесс газогенерации или пиролиза. Горение в топке происходит при ограниченном поступлении кислорода и температуре выше 200°С. Твердое топливо при таких условиях медленно тлеет, выделяя необходимое количество тепла и углекислый газ, который дожигается в специальном отделе печи.

• Увеличенная топочная камера – горение от одной закладки дров длится не менее 4-8 часов, в зависимости от выбранной модели. Дровяная печь длительного горения с водяным контуром снабжена топочной камерой, увеличенной в размерах, по сравнению с классической конструкцией в 1,5-2 раза.

• Передача тепла – для аккумуляции тепла используется водяной контур в виде змеевика или «рубашки», окружающей топочную камеру и дымовые каналы.

• Внешний вид – некоторые отопительные печи на дровах длительного горения с водяным контуром снабжаются панорамным стеклом, дающим возможность наблюдать горение пламени.


В помещении, где устанавливается печка, осуществляется конвекционный – воздушный нагрев. Воздух прогревается за счет нагрева стенок конструкции. Смежные помещения отапливаются за счет подключения жидкостной системы отопления.

Типы подключаемых систем отопления

Печи с водяным контуром предназначены для подключения к уже существующей или создаваемой системе обогрева здания радиаторного типа. Для подключения батарей отопления, на корпусе предусмотрены два патрубка: на подачу и обратку теплоносителя.

Печи с водяным контуром подключают к системам следующего вида:

• Тип циркуляции теплоносителя:

  1. Печное оборудование работает в системах с естественной циркуляцией жидкости. Разводка подходит для небольших зданий 1-2 этажного типа.

  2. Внутреннее устройство допускает подключение циркуляционного насоса и создание небольшого внутреннего давления в системе отопления. Схема разводки насосного типа обеспечивает равномерный прогрев и применяется для зданий средней и большой площади.



• Тип системы отопления – дровяные печи длительного горения с водяным отоплением подходят для обогрева домов с системами открытого или закрытого типа. В открытых схемах, внутри водяного контура отсутствует давление, создающее нагрузку на теплообменник печки.
  В закрытых системах, внутри системы создается давление, влияющее на водяную рубашку или змеевик, расположенный внутри печи. Если нагрузка превышает допустимую – это приводит к деформации теплообменника и самой печи.
  Печное оборудование с водяным контуром допускается устанавливать внутри систем закрытого типа, но необходимо убедиться, что параметры нагрузки не будут превышать допустимые и установлен мембранный расширительный бак.


Печи с водяным контуром универсальны и подходят для установки в системы отопления практически любого типа, с небольшими ограничениями.

Как выбрать печь с водяным контуром и длительным горением

Выбор печи с водяным контуром зависит от характеристик отапливаемого здания, необходимых параметров самого оборудования. На подбор модели влияют несколько факторов:

• Производительность – параметры рассчитываются по формуле 1 кВт = 10 м². Точные вычисления делают после анализа здания на предмет теплопотерь.

• Функциональные особенности – при подборе печи важно знать предполагаемые характеристики будущей эксплуатации. Если печь будет работать в течение всего отопительного сезона, подойдет практически любая модель.
  Для обогрева здания время от времени, понадобится печка с возможностью использования антифриза. О данной характеристике производители указывают в инструкции по эксплуатации.

• Тип топлива – еще один критерий, прямо влияющий на работоспособность печи. В большинстве случаев, печное оборудование предусмотрено для работы на дровах, некоторые модели предназначены для использования пеллет, прессованных брикетов. Углем топить запрещается.

• Производитель – популярностью пользуются печи российского производства, отличающиеся относительной неприхотливостью к качеству применяемого топлива и адаптированные к отечественным условиям эксплуатации.
  Лучшие модели, предлагаемые потребителю: Ермак-Термо Аква, Термофор Огонь-батарея Б, Stoker Садовый.


Чтобы не ошибиться при выборе, перед покупкой стоит получить грамотную консультацию специалиста.

Отзывы о печах длительного горения с контуром водяного обогрева

Как показывают отзывы, водяное отопление от печи длительного горения, вполне приемлемый вариант, отличающийся несколькими преимуществами:

1. Экономичность расхода дров.

2. Эффективность обогрева.

3. Небольшие материальные затраты.


Как правило, печки устанавливают в загородных домах небольшой площади, имеющих несколько комнат, разделенных перегородками и расположенными на разных этажах. Печное оборудование отличается компактными габаритами и простотой установки.

Насколько эффективно водяное отопление

Жилые здания небольшой и средней отапливаемой площади, без проблем получится отапливать с помощью печи с водяным контуром. Фактически, печка со змеевиком или водяной рубашкой представляет собой тот же твердотопливный котел. На эффективность обогрева влияет грамотная разводка и подключение радиаторов.

Проблемы возникают при водяном отоплении больших домов. Несмотря на свою эффективность, мощности печи не хватит чтобы обогреть здание с площадью свыше 200 м². Если возникает такая задача, лучше установить твердотопливный котел соответствующей мощности.

Возможные проблемы эксплуатации

Отзывы покупателей помогают составить представление о наиболее распространенных проблемах в эксплуатации, с которыми сталкиваются потребители:

• Небольшая теплоотдача – причина кроется либо в неправильной эксплуатации печи или в использовании дров с влажностью свыше 20-25%. При горении сырых дров, перейти в режим газогенерации невозможно. Вместо тепла, влажные дрова при горении будут выделять дым.
  Печи на твердом топливе длительного горения с водяным контуром, для начала протапливают в течение 15-20 минут в обычном режиме. И только после того как температура превысила 200°С, переводят в режим газогенерации, после чего прикрывают заслонку на 70-80%.

• Деформация корпуса – печи длительного горения с встроенным водяным контуром, подключенные к закрытой системе отопления с избыточным давлением внутри трубопровода, могут деформироваться. После нескольких топок стенки «водяной рубашки» выгибаются, что отражается на внешнем виде оборудования. Чтобы не допустить подобного, подключение выполняют к системе, полностью соответствующей указанным в документации параметрам.


Гарантийные сроки службы, предоставляемый производителем 2-5 лет, в зависимости от бренда и материала оборудования. Чугунные печи гарантированно проработают больше 20-25 лет. Стальные потребуют ремонта спустя 5-8 лет.

Ошибки, допущенные во время монтажа или в процессе эксплуатации, приводят к отказу производителя в гарантийном обслуживании.

Печи с водяным контуром, оптимальное решение для обогрева загородного дома и дачи с площадью до 200 м². При условии правильной эксплуатации, подходят в качестве основного источника отопления.

avtonomnoeteplo.ru
