Печка на отработке своими руками чертежи видео с водяным контуром: чертежи, видео и фото пошагово

чертежи, видео и фото пошагово

Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления.  Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.

Подобное устройство конструируют из различных материалов и подручных средств

Читайте в статье

• 1 Печка на отработке своими руками: чертежи, видео и особенности конструкции
• 2 Разновидности печей
  • 2.1 Как сделать печь на отработанном масле своими руками: чертежи
  • 2.2 Печь из газового баллона
  • 2.3 Особенности монтажа печи на отработанном масле с водяным контуром
  • 2.4 Конструкция из листового материала
• 3 Правила безопасности при эксплуатации печи

Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

На схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

Конструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

Watch this video on YouTube

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

• вокруг конструкции должно оставаться до 0,5 м свободного пространства;
• в помещении предусматривается приточно-вытяжная вентиляция;
• место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
• над отопительным агрегатом нельзя размещать полки и ниши;
• рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.

Вариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются  чертежи печки на отработанном масле.

Изображение	Этап монтажа
	В соответствием с чертежами изготавливаются полосы из стали толщиной до 4 мм. Из них производятся стенки элементов. Данные детали сгибаются в кольца. Подготавливаются все элементы.
	К нижнему элементу приваривается дно. Таким же способом изготавливается верхняя часть. Для боковой стенки применяется полоса из стали с отверстием под дымоход.
	Внутри отсека используется специальная перегородка из металла. При этом круг делится на три части. Элемент устанавливается со стороны дымохода.
	В отверстие дымового канала устанавливается небольшой патрубок, который выполняется из стальной трубы. Из трубы нарезаются четыре элемента, которые будут использоваться в качестве ножек. В нижнем отсеке устанавливается проставка для удержания крышки. Выполняется труба инжектора, в которой просверливается 6 отверстий. На отверстие для подачи масла обязательно монтируется сдвижная заслонка.
	Верхняя часть приваривается к крышке бака при помощи трубы с перфорацией. При этом верхний элемент должен быть смещен на 180 градусов.
	Трубу горелки нужно устанавливать только в горизонтальном положении, без отклонений. Из труб выполняется колено и плечо, которые монтируются к выходящему патрубку. После монтажа оборудования на своем месте делается дымоход, высота которого около четырех метров.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

Подробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

• сверху баллона удаляется элемент с краном;
• емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
• сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
• из уголков делается рама и монтируется к основному элементу;
• дверка прикручивается к раме;
• на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
• к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
• устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
• на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.

Составляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

Схема работы печи с водяным контуром

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

Вариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

Из листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

• толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
• внутреннее сечение дымоходной системы не менее 10 см;
• отсек для топлива должен обладать вместимостью от 9 до 16 литров;
• трубу можно сделать из жести, меди или нержавейки;
• в длину горелка должна быть больше, чем размер ее сечения;
• участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

Схема конструкции из листовой стали

Конструирование происходит так:

• элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
• на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
• крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
• осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
• в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
• на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
• устанавливается уплотнительное кольцо;
• крепится бак, в который будет заливаться масло;
• из уголка вырезаются ножки и присоединяются ко дну в печи.

Печь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сетки

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

• использовать другие материалы, кроме масел;
• разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
• надолго оставлять отопительный прибор без присмотра;
• пускать детей или животных к печи;
• допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
• закрывать отверстия в горелке;
• при работающем аппарате доливать топливо;
• использовать поломанный прибор;
• ставить тару с легковоспламеняющимися жидкостями поблизости с печью.

Полностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

Watch this video on YouTube

подробные чертежи и видео для изготовления своими руками

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Содержание

• 1 Особенности печей на отработке
• 2 Конструкция на отработке и принцип действия
• 3 Плюсы и минусы печи на отработке
• 4 Требования к топливу
• 5 На отработке: эскизы и чертежи
  • 5. 1 Круглая печь из листового металла
  • 5.2 Из металлической трубы с водяным контуром
  • 5.3 Из профилированной трубы
  • 5.4 Из газового баллона
• 6 Технология изготовления печи на отработанном масле
  • 6.1 Как подключить к печи на отработке водяной контур
• 7 Противопожарные меры и правила эксплуатации

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.

Конструкция на отработке и принцип действия

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

Достоинства печи:

• печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
• простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
• дешевое доступное топливо;
• эффективный и быстрый разогрев;
• небольшие размеры.

Недостатки:

• печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
• печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

• сварочный аппарат;
• болгарка с отрезным кругом;
• шлифовальный круг для зачистки швов;
• дрель или сверлильный станок, сверла;
• рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
8. Сваривают верхнюю камеру и крышку с дымовой трубой.
9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
10. Верхнюю часть печи надевают на нижний бак внатяг.
11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
5. Запрещается доливать масло в работающую печь.
6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Как сделать печь для дачи своими руками из подручных материалов?

Для обеспечения приемлемой температуры в вашем неотапливаемом гараже в зимнее время можно построить работающую печь своими руками. Он не дорогой, и топливо для него можно достать по выгодной цене, если постараться. Существует несколько вариантов возведения такой конструкции разной степени сложности. Рассмотрим некоторые из них.

Чтобы сэкономить на отоплении небольшого подсобного помещения, можно построить печь для отработки своими руками

Принцип действия печей на отработанном масле

Мазут уже давно используется человеком в качестве топлива. Являясь одним из самых тяжелых компонентов нефти, это вещество используется не только в качестве топлива, но и для производства различных масел и других жидкостей для нефтехимического производства. Как и все компоненты нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества теплоты. Отработанное автомобильное масло необходимо утилизировать с применением сложных технологических процессов. Однако вы можете извлечь из этого пользу, осуществив горение в самодельной печи на отработке. Чертеж самого простого варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло представляет собой очень сложное вещество, состоящее из смеси различных углеводородов. Если его поджечь, сгорят только летучие вещества, а все остальное пропадет. К тому же они очень токсичны и их запрещено выбрасывать на обычную свалку. При нагревании без горения отработка начинает распадаться на множество компонентов, большинство из которых являются газообразными. Здесь они при достаточном доступе кислорода полностью сгорают, не оставляя вредных веществ. Чтобы такой процесс происходил, необходимо построить работающую печь. Сделать это можно своими руками, например, из старого газового баллона.

Принцип работы печи на отработанном масле

Сборка лавки под печь для мини музея народных кукол и народного быта Русская изба.

Вырезаем детали из трех видов картона. Первые четыре детали изготовлены из тонкого белого картона, который входит в комплект картона для детского творчества или продается отдельно. На схеме линии сгиба отмечены красным цветом. По этим линиям с изнаночной стороны нужно нарисовать что-то твердое. Например, рисовать линии шариковой ручкой с нажимом (разумеется, линейкой).

Лист 1 Детали из белого картона. Схематические чертежи печи для мини музея народных кукол и народного быта Русская изба.

Предлагаем ознакомиться с Как отмыть суперклей с рук — чем можно оттереть суперклей с кожи?

Когда будете перерисовывать детали, обратите внимание, что наша печь может быть с левым или правым дымоходом. Если вы хотите получить печку, как на картинке в посте, то чертеж будет для вас лицевой стороной, а если вы хотите, чтобы труба была с другой стороны, то считайте, что это изнаночная сторона.

Лист 2 Детали из белого картона. Схематические чертежи печи для мини музея народных кукол и народного быта Русская изба.

Детали с 5 по 8 должны быть вырезаны из очень толстого гофрированного картона. Ведь все эти детали будут своеобразными «полочками», на которые мы будем раскладывать и приклеивать детали. Если под рукой нет очень толстого картона (толщиной около 0,5 см), то можно склеить два слоя более тонкого картона.

Лист 3 Детали из толстого гофрированного картона толщиной около 0,5 см. Схематические чертежи печи для мини музея народных кукол и народного быта Русская изба.

И последние части с 9 по 15 можно сделать из более тонкого гофрированного картона или из плотного прессованного картона (обувная коробка, задняя твердая обложка из акварельного блока и т.д.). Большинство этих деталей являются усиливающими. Толщина гофрокартона около 0,2 см, прессованный картон может быть тоньше. Главное, что жестко.

Лист 4 Детали из картона толщиной около 0,2 см. Схематические чертежи печи для мини музея народных кукол и народного быта Русская изба.

Вырезав все детали, можно приступать к сборке.

Для того, чтобы сделать скамейку для печки, приклеиваем деталь 8 вдоль всей печки, а деталь 9 поверх нее.

Затем приклеиваем деталь сверху 16. Можно сделать произвольный скос скамейки, закруглить углы и т.д.

Осталось покрасить скамейку для пайки — и нашу печь для мини музея народных кукол и народная жизнь готова.

Предлагаем ознакомиться с Как построить коровник своими руками с минимальными затратами

Как сделать рабочую печь своими руками самый простой способ

Чтобы самостоятельно сделать печь для гаража, которая будет потреблять в качестве топлива отработанное автомобильное масло, вам необходимо найти старый газовый баллон. Прежде чем приступить к его резке, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Чтобы разобрать баллон, нужно выпустить из него газ, нажав на вентиль.

Пример самодельной печки из газового баллона

После того, как газ будет полностью спущен, вентиль необходимо открутить. Если такой возможности нет, то придется просверлить в дне баллона небольшое отверстие диаметром 10 мм. Для этого берем дрель и сверлим по центру днища, не сильно нажимая, чтобы не получить искры. Для верности постоянно поливаем место бурения водой. Как только отверстие готово, в цилиндр заливают обычную воду и промывают. Затем воду сливают и отмечают места разрезов на цилиндре.

При изготовлении печи своими руками из газового баллона, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Его высота составляет 20 см. К нему приварены ножки, которые можно регулировать для удобства установки на любую поверхность.

Установочные размеры печи из бочки для изготовления своими руками

Снизу изготавливается первичная камера сгорания. В него будет заливаться отработанное масло, которое в процессе контролируемого сжигания будет нагреваться и разлагаться на летучие фракции. Сверху эта камера закрыта круглой стальной крышкой толщиной 4 мм. Он должен легко сниматься при необходимости, так как внутреннюю поверхность камеры нужно еженедельно тщательно очищать от шлаков.

В середине крышки прорезается отверстие диаметром 10-15 см. На него приваривается труба длиной 50 см, в которой просверливается набор на 10 мм. отверстия. Труба должна быть толстостенной, не менее 4 мм. В этой же крышке делается отверстие сбоку от меньшего, диаметром до 5 см. В него вставляется небольшая трубка с затвором. Он играет роль заливной горловины для заливки масла и дросселя для регулирования поступления воздушной смеси в топку.

Печь рабочая сварная из листового металла

Так как самодельная печь для отработки нуждается в удалении дыма без отвода огня, сверху цилиндра делается еще одна камера, в которой выхлопные газы остывают перед полетом в трубу. Внутри этой камеры есть перегородка, предотвращающая попадание прямого огня в выхлопную трубу. Раскаленные газы успевают полностью выгореть в этой камере, пока огибают эту перегородку.

Изготовление печи для отработки своими руками

Эта печь работает следующим образом. Через отверстие в камере сгорания отработанное масло выливается на две трети ее объема. Там его поджигают. При усилении горения заслонка закрывается. Это обеспечивает более экономичный расход масла и полное его угарание. При нагревании сразу не сгоревшие фракции поднимаются в перфорированную трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Выхлопные газы попадают в верхнюю камеру, где окончательно догорают и выбрасываются в трубу.

Так из обычного газового баллона можно сделать работающую печь.Чертеж со всеми деталями и их размерами можно увидеть на фото.

Основные этапы работ

Затем труба вставляется в вырезанное отверстие, а само основание необходимо поднять на высоту 20 см от нижнего края трубы (всего 15 см камеры сгорания должен выступать над основанием).

Для внутренней перегородки топки нужно вырезать заготовку из металла толщиной 5 мм (размеры 16,5*20 мм). Перегородку нужно будет приварить к стенкам квадратной трубы изнутри.

Для самой горелки лучше всего использовать листовую сталь толщиной 2 мм (размеры заготовки — 163*440 мм). Затем вырезается центральная пластина топки и борта. Далее свариваем все эти заготовки, чтобы получился ящик. Это будет горелка.

Применение капиллярной технологии при изготовлении печи

Помимо простейшего способа изготовления масляной печи, описанного выше, применяются и более совершенные варианты. Одна из них – действующая капиллярная печь. Сделать это своими руками также под силу любому, кто умеет обращаться с металлом и инструментами.

Масло в этой конструкции не просто заливается в камеру сгорания, где его в большом количестве, а делается постепенно с помощью капельной системы. Такой способ позволяет маслу выгорать с большей эффективностью, а его расход сводится к минимуму. Отдельно от топки в верхней части установлен маслобак, который патрубком соединяется с топочной камерой топки. В патрубке установлен регулировочный вентиль, с помощью которого дозируется подача масла в топку. В остальном конструкция ничем не отличается от самой простой печи для отработки. Своими руками представленные ниже чертежи помогут без труда изготовить такой агрегат.

Схема капельного расхода топлива для самодельной печи

Как сделать печь самому?

Все конструкции печей, которые сегодня устанавливают дачники, отличаются по нескольким параметрам: материалу, типу топлива и технологии монтажа.

По назначению различают отопительные устройства в виде каминов, отопительно-варочные, специальные и те, которые используются только для обогрева. По используемым ресурсам есть газовые конвекционные печи для дачи, дровяные. Существуют также модели, работающие на угле, торфе и пеллетах.

Технология изготовления предполагает наличие каменных конструкций и тех, которые устанавливаются уже в готовом, собранном виде. Различают металлические и кирпичные печи в зависимости от материала. Если речь идет о том, как сделать печь для дачи своими руками, то обычно имеют в виду кирпичные варианты. Хотя некоторые создают технику из стали и других материалов.

Изготовление кирпичной печи

Рассмотрим, как сделать небольшую кирпичную печь для дачи, которая будет занимать мало места и эффективно работать. К таким устройствам предъявляются минимальные требования. Без строительного опыта построить многофункциональную и высокоэффективную печь вряд ли возможно. Но сделать простую маленькую конструкцию будет несложно.

Для этого потребуются следующие материалы:

1. Огнеупорный полнотелый керамический кирпич. Он должен быть прочным и иметь ровные края. Если печь не будет использоваться интенсивно и долго, подойдет обычный материал. Перед укладкой кирпич замачивают в воде примерно на 8 часов. Это необходимо для того, чтобы раствор хорошо принимался.
2. Дверца печи.
3. Решетка решетки.
4. Задвижка.
5. Дверца вентилятора.
6. Дверцы каналов для очистки системы от нагара.
7. Глина, чистый морской или речной песок для раствора.

Делается печь длительного горения для отопления дачи по следующему алгоритму:

• Выбирается надежный фундамент.
• Выложен гидроизоляционный слой.
• Вверху — металлический лист.
• Затем на глиняный раствор укладывается кирпич. При этом толщина слоя не должна быть более 5 миллиметров. Кладка производится по специальным чертежам, которые находятся в свободном доступе в Интернете.
• Двери топочной камеры и поддувала крепятся стальной проволокой, которая впоследствии замуровывается в кладку.

Если кирпич при кладке проседал, его снимают и кладут новый. В противном случае печь будет пропускать копоть и сильно дымить. Запрещается перемещать материал по глиняному раствору. Важно сделать внутренние стенки максимально ровными. Ничего сложного в возведении кирпичного строения нет. Но здесь нужно быть предельно осторожным и внимательным. В результате получается отопительно-варочная печь для дачи в одном виде.

Несмотря на простоту и небольшие размеры, блоки из кирпича пользуются большой популярностью у дачников. Ведь такая печь быстро нагревается. А ее тепла хватает на день. При этом стоимость его строительства невысока.

Изготовление печи из металла

Мастера часто строят для дачи железные печи, которые имеют некоторые преимущества перед кирпичными вариантами.

Например, более высокая эффективность, низкая стоимость, малый вес, высокая прочность. Однако есть и некоторые недостатки. К ним относятся ограниченный срок службы, повышенный уровень опасности, быстрое остывание после остановки печи.

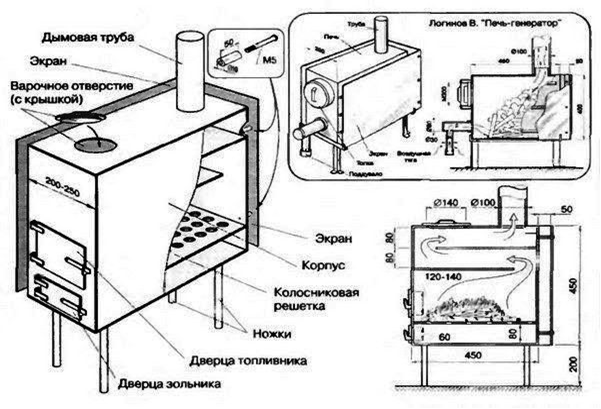

Металлическое изделие для отопления дома многим известно под названием буржуйка. Своими руками компактная печь для дачи создается достаточно просто. Дизайн может быть простым и сложным. Чтобы понять, какой тип больше подходит, из чего можно создать устройство, следует рассмотреть несколько вариантов печей.

Обычно железную печь длительного горения изготавливают для дачи из толстостенной металлической тары. Например, подойдет старый газовый баллон, двухсотлитровая консервная банка. А можно просто взять металлические листы толщиной 3-5 миллиметров.

Простейшую буржуйку легко сделать из металлической бочки, приварив к ней ножки. С одной стороны вырезается прямоугольное отверстие. Вырезанный элемент устанавливается на петли – получается дверца топки. Также делают круглое отверстие, к которому приваривается труба дымохода. Внизу конструкции ставится решетка, которая защитит металл от выгорания и позволит печи максимально долго сохранять тепло.

Толстая стальная проволока должна быть приварена к верхней части ствола. Это необходимо для того, чтобы можно было поставить чайник или кастрюлю. Получается хорошая плита. Такая печь для пиццерии вполне подойдет.

Более сложная конструкция представляет собой вертикальную конструкцию из трубы или бочки. Однако КПД такого агрегата будет на порядок выше. Алгоритм следующий. В емкости делают надрезы и вынимают участки, которые станут дверцами для топки и поддувала. Петли приваривают и на них навешивают ставни. Стойки устанавливаются внутрь ствола. Ноги привариваются снизу. Также сделан дымоход. Получается довольно неплохой вариант для дачи.

Изготовление газовой плиты

Если вы хотите использовать качественную, экономичную печь с высоким уровнем КПД, вам стоит обратить внимание на газовые установки. Их изготавливают из камня или металла. Железные легче поднимать, они быстро нагревают помещение. Газовая плита создается для дачи из подручных материалов. Например, подойдет обычный высокопрочный газовый баллон. Тормозной диск помещается в основание и приваривается. Также вам понадобятся 3 трубы. Один используется для изготовления дымохода. Второй служит для подачи газа, а третий будет выполнять роль воздуховода.

Газовый баллон срезан сверху. Диаметр отверстия должен быть равен диаметру тормозного диска. В газовой трубе, воздуховоде просверлено около 10 небольших отверстий. В нижней части делаются отверстия, в которые будут входить трубы. Все детали соединяются горячей сваркой. После этого печь окрашивается.

Организация дополнительных возможностей печи на отработанном масле

При изготовлении самодельной печи, работающей на отработанном масле, можно использовать электровентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и удалять горячий воздух из топки, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его нагрева до нужной температуры. Для этого вокруг основной камеры монтируется кожух, в котором с помощью вентилятора создается воздушный поток. Вы можете увидеть работу такой печи своими руками для испытаний вживую. Видео всего процесса горения очень интересное и наглядное.

Еще одно усовершенствование — изготовление водяного контура для самодельной масляной печки. Трубчатый змеевик помещается внутрь вторичной камеры сгорания, где наблюдается самая высокая температура. Либо накручивается снаружи на перфорированную трубу. Змеевик подключается к подающему и обратному трубопроводу системы отопления. При нагреве жидкости во всех батареях происходит ее естественная циркуляция. Сделать такую ​​печь для отработки своими руками, видео которой хорошо отражает ее эффективность, можно за один день.

Более сложная конструкция рабочей печи с водяным контуром и дутьевым вентилятором

Какие виды печей можно сделать своими руками из подручных средств?

Существуют печи-аккумуляторы для дачи и печи-конвекторы. Первые толстые. Благодаря этому устройство отлично аккумулирует тепло. Если хорошенько протопить такую ​​печь, то она прогреет комнату за 12 часов. Из недостатков стоит упомянуть, что такие агрегаты долго прогреваются. И чем толще стенки, тем медленнее будет прогреваться устройство. Однако показатели теплосбережения будут выше.

Конвекционные, в отличие от аккумулирующих теплогенераторов, способны обогревать сразу несколько помещений. Причем тепло в доме становится практически сразу после запуска системы. Среди недостатков такой установки — инерционность. Ведь конвекционные приборы очень быстро остывают. Обе разновидности можно легко сделать своими руками. Вы можете прочитать статью: Как сделать капельный полив своими руками из труб и пластиковых бутылок?

Преимущества и недостатки нефтяных печей

Как и все самоделки, масляные печи имеют главное преимущество — они дешевы. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым преимуществом этих устройств является то, что они фактически работают на дешевом, ненужном топливе, достать которое несложно. Эти печи способны очень быстро нагреть небольшое помещение, так как в них используется открытый огонь.

Камера печи на отработанном масле — вид изнутри

Переходя к недостаткам, следует сказать, что такие самодельные конструкции не претендуют на роль постоянных и основных источников энергии. Они лишь помогают обогреть подсобные помещения. Итак, перечислим все недостатки масляных печей:

• невозможность использования внутри жилых помещений;
• увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как снижается КПД;
• нельзя тушить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных частей печи;
• невозможно точно регулировать интенсивность теплоотдачи;
• существует опасность взрыва при закипании отработки.

Пример работающей печи, которую можно сделать своими руками

Создавая печь для испытаний своими руками, задаемся вопросом, где взять для нее топливо. Этот вопрос можно решить самым простым способом. Вам достаточно договориться с владельцем одного из автосервисов, расположенных рядом с вашим домом. Возможно, он будет рад продать вам это ценное для вас топливо, но не имеющее для него практической пользы по низкой цене.

Это может привести к последствиям, потери от которых наверняка перевесят все преимущества такой печи.

Как правильно обустроить кирпичный экран

Кирпичный экран укладывают на расстоянии 10-15 см от стен печи, в верхней и нижней части экрана устраивают вентиляционные отверстия. Когда агрегат нагревается, теплый воздух между кладкой и стенками топки устремляется вверх, быстро прогревая помещение. В то же время пришедший ему на смену холодный воздух охлаждает металлические стенки устройства, предотвращая их быстрое прогорание.

Правильно оборудованный кирпичный экран полностью решает проблему быстрого остывания печи-буржуйки. Кирпич отлично аккумулирует тепловое излучение печи, впоследствии равномерно передавая его в воздушное пространство отапливаемого помещения.

Примечание

После доработки топки кирпичный экран будет долго обогревать помещение.

«Емеля» — для ремонта и отделки печей и каминов

Друг купил дом. Настоящий загородный дом с двумя печами. Одна из них — так называемая русская — большая, с лежанкой, раскладывалась на кухне. «Вот я буду варить настоящие щи!» — оптимистично сказала подруга, отрывая ногтем пожелтевший от времени кусок старой штукатурки.

Еще одна печка, исключительно для отопления, стояла в спальне. Он был намного меньше русского и выглядел просто как узкий столб с «норкой» для огня. И выглядел он просто ужасно – его вообще никогда не белили, а неровно торчащие обколотые кирпичи наводили на мысли о разрухе.

Но как только мы попытались разжечь огонь, обе печи безбожно дымили. Пришлось срочно эвакуироваться. И тогда мы всерьез задумались о срочном ремонте. И для начала мы включили ноутбук и нашли несколько подходящих форумов, где люди обсуждали подобные проблемы.

Сначала все казалось очень сложным. Я быстро понял, что ремонт, декорирование и отделка духовых шкафов — очень ответственное и трудоемкое дело. Ведь расширение и нагрев всегда стоят на пути мастера при производстве отделочных работ печи. Какой материал выдержит такие пытки? Неудивительно, что деревенские бабушки в старых фильмах постоянно подкрашивали, смазывали и штукатурили раствором извести свои печи.

Однако сейчас совсем другое время, и качественные характеристики материалов наверняка сильно изменились в лучшую сторону. И здесь главное не ошибиться, правильно подобрать нужный материал. По совету бывалых форумчан друг купил покрытие для печей Емеля.

Производит Емеля, отечественный производитель лакокрасочных материалов и строительных материалов, успешно работающий с 2000 года. По данным интернета, «Конкорд Ост» занимается производством лакокрасочных материалов и отделочных материалов на водной основе — краски, готовые шпаклевки (на основе ПВА, масляного клея, латекса, акрила), грунтовки, клеи ПВА и Бустилат, термостойкие покрытия для печей и каминов и другие материалы, необходимые для строительных, ремонтных и садовых работ. Как следует из отзывов на профильных форумах, шпаклевки Конкорд ОСТ соответствуют самым высоким стандартам качества, просты и удобны в работе, способны конкурировать с ведущими российскими производителями сухих и готовых строительных смесей. А в перспективе — производство огнезащитных пропиток и красок для металла и дерева. Что касается самого покрытия «Емеля», то это тоже эксклюзивная авторская разработка специалистов компании, созданная специально для ремонта печей и каминов. Сама компания находится в Московской области, но у нас есть и ее торговый представитель в Ярославле — материалы продает Конкорд ОСТ. И в будущем таких торговых представителей станет больше – «Конкорд ОСТ» динамично развивается и ищет новых партнеров.

И вот мы снова в деревне. В пластиковом ведре объемом полтора литра находилась бежевая однородная вязкая масса со слабым запахом. Как и обещают в интернете и продавце-консультанте, предназначена как раз для обмазки (шпаклевки) печей, каминов , печные трубы, а так же облицовка плиткой, кирпичом и что для нас самое главное — для заделки щелей. Покрытие имеет очень высокую термостойкость, до плюс 900 градусов. И при этом не имеет отечественных аналогов. То есть за рубежом такие покрытия, конечно, производятся, но сами понимаете, что они уже намного дороже.

Но, как говорится, пытаться — не пытка. Начали ремонтировать печи. Начали со спальни. Тщательно очистил кирпичи от грязи и пыли и замешал пасту в ведре. Тут я прям пальчиком — блондинка, чего с меня брать! — Широкие трещины и щели я замазывал, а мой друг шпателем наносил слой покрытия толщиной 6-7 миллиметров на кирпич и мою арту на всю поверхность печи.

Закончив работу, мы оставили духовку сохнуть на два часа и проделали все те же операции на кухне. Через два часа печи как следует разогрели, чтобы покрытие пропеклось. Сделанный! Теперь печка не дымит и выглядит прилично, а плесень с грибком ей не страшны.

«А сейчас мы сделаем красоту!» — сказал друг. Мы украсили русскую печь той же штукатуркой и узорным валиком для жидких обоев, а затем снова прогрели, чтобы покрытие застыло. Получилось просто отлично! И плиту в спальне не трогали. Хотим выложить керамической плиткой, а закрепить будем тем же термостойким покрытием для печей.

Говорят, это не так просто. Но теперь мы знаем, что Емеля справится со всем!

Розница — Ярославль, Всполинское поле, 12 Магазин «Спрут», 32-85-83, 73-18-33.

Доп. — Московская область, г. Лыткарино, промзона Тураево, дом 5б, 552-34-27,970-09-15,970-04-78

Реклама

Электромонтаж кухонной духовки

Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности

» Домашняя электропроводка » Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Резюме: Кухонная электрическая настенная духовка Установка с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

Узнайте, чем делятся другие, на Спросите электрика:
Мне очень нравится. Просто добраться до того, что важно легко .. без пуха! Фил из Брэнсона, штат Миссури.

Как подключить духовку: конфигурации с 3 и 4 проводами

Видео по электромонтажу Подключение шнура и розетки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно!

3-проводная конфигурация
В большинстве старых домов цепи кухонной духовки на 240 вольт были соединены трехжильным кабелем, состоящим из двух проводов под напряжением и заземляющего провода. К счастью, большинство электрических духовок можно подключить к 3-проводной или 4-проводной схеме.

4-проводная конфигурация
Для всех новых установок требуется 4-проводная цепь на 240 вольт, которая имеет отдельный изолированный нейтральный провод и отдельный провод заземления, а также 2 провода под напряжением соответствующего сечения в зависимости от устанавливаемой печи.

стиль=»очистить: слева»>

В некоторых случаях, когда дом старше, чем новая электрическая духовка, вот что вам нужно будет сделать: Там, где провода подключены к электрической духовке, вам нужно будет установить соединительную обжимную втулку для соединения заземленного провода и Нейтральный провод, как показано на схеме 3-ПРОВОДНОГО ПОДКЛЮЧЕНИЯ ниже. Заземляющий провод крепится к металлическому каркасу электрической духовки внутри и обычно располагается внутри корпуса распределительной коробки духовки.

Электропроводка для трех- и четырехпроводного подключения печи

ПРОВОДКА СТАРОГО ДОМА ЭЛЕКТРИЧЕСКИЕ ПЕЧИ	НОВАЯ ДОМАШНЯЯ ПРОВОДКА ЭЛЕКТРИЧЕСКИЕ ПЕЧИ
ВАЖНАЯ ИНФОРМАЦИЯ: Следующие шаги применяются ТОЛЬКО в том случае, если на печи специально указано, что она может быть подключена либо для 3-проводного, либо для 4-проводного подключения. Для некоторых новых печей может потребоваться отдельный изолированный нейтральный провод И отдельный провод заземления только для 4-проводного соединения.

Показанная здесь печь может быть подключена для 3-проводного или 4-проводного соединения, как описано в прилагаемых спецификациях проводки. Обязательно ознакомьтесь с руководством по установке духовки . спецификации разрешенной конфигурации. Ниже приведены примеры наиболее распространенных ситуаций: Преобразование старого 240 вольт 3-х проводная схема на новую электрическую духовку с 4-мя проводами. Как правило, новая духовка позволяет соединить землю и нейтраль и подключить их к заземляющему проводу цепи на 240 вольт. Преобразование более нового 240 вольт 4-х проводная схема к старой электрической духовке с 3 проводами. Белый или нейтральный провод цепи закрыт и не используется.

Подробнее об электропроводке на кухне

Вопросы и ответы о том, как подключить духовку Вопрос: Можно ли использовать контур печи для водонагревателя? Глен спрашивает: К моей духовке подходит цепь на 220 вольт, могу ли я использовать эту линию? обеспечить электроэнергией водонагреватель? Ответ: Нет, вы не можете этого сделать. Каждое из этих устройств должно иметь свою собственную выделенную цепь питания, и они оба имеют свою собственную определенную мощность. Для водонагревателя требуется отдельная цепь на 30 ампер 240 вольт. Размещение водонагревателя в той же цепи, что и духовка, приведет к перегрузке цепи духовки и вызовет срабатывание автоматического выключателя. Вопрос: Каковы электрические соединения духовки на 240 В? Даниэль спрашивает: У меня есть дом 1980-х годов с трехпроводной 240-вольтовой цепью из алюминия. Я хотел бы знать, как подключить его кабель к моей новой плите. Провода кабеля: 1-черный с изоляцией, 1-черный с 2-мя красными линиями изоляции и оголенным заземлением. Черный провод с красными линиями на плите подходит к красному? Имеет ли значение, если 2 горячие переключаются? Ответ: Даниэль, вот типичные соединения проводки на 240 вольт: Цепь Черный провод к черному проводу духовки. Цепь черного цвета с красно-красным проводом духовки. Заземление цепи, зеленый или оголенный провод с зеленым или оголенным духовым шкафом. * Не имеет значения, если черный и красный провода перепутаны местами с проводкой духовки на 240 вольт. * Некоторые 4-проводные духовки позволяют соединить белый нейтральный провод с проводом заземления. Проверьте электрические соединения в руководстве по установке, чтобы быть уверенным. Проводка цепи печи Как подключить электрическую цепь духовки на 240 вольт: электрическая проводка кухонной духовки и требования к электрической цепи. Как подключить новую духовку при замене существующей духовки: что делать, если у вас есть черный провод, красный провод, белый провод и провод заземления. Как определить провода духовки при замене духовки: подключение электрических проводов духовки. Новое и обновленное о: подключение духовки Вопрос от Грега, мастера на все руки из Тигарда, штат Орегон: Можно ли установить новую 4-проводную духовку с черным, красным, белым и зеленым проводами? Я только что демонтировал стенную печь в доме 1994 года постройки. Я обнаружил, что питание к распределительной коробке духовки (по отдельной цепи) выполнено из алюминия типа SE 8AWG, с двумя черными проводами и нейтралью, являющейся витой. прядь изолированного типа. Насколько я понимаю, NEC позволяет мне установить новую 4-проводную духовку, с черным проводом духовки к черному, красному духовому шкафу к черному и бело-зеленому духовому шкафу к изолированному. Кроме того, я должен покрыть соединения антиокислительным составом и использовать специальные фиолетовые гайки. Это правильно? Ответ Дэйва: Грег, Это зависит от вашей духовки. Для некоторых печей требуется отдельный изолированный нейтральный провод и заземление. Подробную информацию см. в руководстве по установке, прилагаемом к духовке. При сращивании алюминиевых и медных проводов требуется антикоррозийный состав , а соединитель провода должен иметь рейтинг UL для алюминиевых/медных проводов. Вопрос от Рода, домовладельца в Вудсборо, штат Мэриленд: Какие соединители проводов следует использовать при жесткой проводке печи с двойными стенками? Это новый ремонт кухни, и я заменяю старую алюминиевую проводку медной 4-проводной 6 AWG на 50-амперном выключателе 240 вольт. Должен ли я использовать блочное соединение с термоусадочной трубкой? Медный разрезной болт кажется громоздким? Даже самые большие проволочные гайки кажутся неуместными. Коробка 4″ достаточно большая, эти провода не очень гибкие. Я буду делать такой же тип подключения для индукционной плиты. Ответ Дэйва: Большие синие разъемы обычно используются для подключения проводов духовки к проводам контура духовки. Обязательно обрежьте изоляцию и соедините провода рядом друг с другом, а затем установите соединитель провода, скручивая его по часовой стрелке. Установите соединительную коробку с требуемым количеством кубических дюймов для общего количества проводов, которые будут заключены внутри коробки. Вопрос от Джо, домовладельца из Инараджан, Гуам: Какой кабель следует использовать для цепи духовки? Какой номер провода Romex я использую для установки печи? Какова правильная сила тока? Какой провод Romex требуется? Ответ Дэйва: Джо, размер контура определяется конкретной печью, которая будет установлена. Все духовки не одинаковы, например, двойные духовки, самоочищающиеся духовки и духовки, расположенные в других странах, где напряжение также является фактором. Поэтому лучше всего получить информацию об электрической цепи и технические характеристики, которые можно найти на заводской табличке оборудования, прикрепленной к печи, или в руководстве по установке или инструкции, которые поставляются с новой печью. Узнайте больше о проводке цепи духовки

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь!

Обязательно получите копию моей BIG New eBook: Полное руководство по домашней электропроводке Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Идеально подходит для домовладельцев, студентов и электриков Включает: Домашняя электрическая проводка — комната за комнатой Цепи 120 Вольт Цепи 240 В Многопроводные схемы Методы прокладки проводки домашней электрической цепи Электрические коды для домашней электропроводки . …и многое другое.

советов по электрике, которые помогут правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о Опции для кухонной духовки Опции для кухонной духовки — 0

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучите электрическую проводку Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. РубрикаРазное
