Печки на отработке чертеж – Печка на отработке своими руками: чертежи, видеоинструкции

Содержание

изготовление своими руками по чертежам, схема безопасного устройства

Печь на отработке уже заняла своё место на рынке отопительной техники в конце 60-х, когда начали формироваться гаражные кооперативы и возникла необходимость в дешёвом отоплении технических помещений. Тогда мастера и придумали схему использования отработанного масла в виде топлива. Но и сегодня вопрос изготовления своими руками печи на отработке по чертежам остается актуальным.

Плюсы и минусы агрегатов

Если правильно сконструировать модель, то прибор будет не только обогревать помещение, но и сможет снабжать хозяина тёплой водой для мытья рук, заварки чая и прочего. В гаражах или спецпомещениях не всегда есть свободное место для хранения дров или другого твёрдого топлива, поэтому мастера и отдают предпочтение устройствам на отработке.

Отработанное масло сейчас можно достать практически бесплатно, так как оно зачастую подлежит утилизации после использования. Если невозможно найти бесплатно у знакомых или соседей, станции СТО всегда готовы за небольшую плату продать любое количество отработки.

Теплоотдача устройства довольно большая и практически равна электрическим нагревателям. За один час работы оно может использовать от 0.5 до 2 литров материала. Такой способ обогрева имеет множество преимуществ, но существует и масса недостатков.

Достоинствами печи на отработке можно назвать следующие факторы:

  • они идеально подходят для обогрева закрытых помещений не только технического типа, но и для теплиц, комнат, где живут птицы или другие домашние животные;
  • если правильно оборудовать и сконструировать печку, то она не будет коптить и давать много гари;
  • такое устройство просто эксплуатировать;
  • в связи с тем, что отработка не сжигается, а горит, то при правильном пользовании и соблюдении правил безопасности она полностью отвечает всем требуемым нормам.

Кроме видимых преимуществ, можно выделить и некоторые недостатки:

  • в устройстве нельзя использовать масло с различными добавками и примесями, поскольку это может быть взрывоопасно, к тому же оно будет забивать форсунки;
  • дымоход и печка часто нуждаются в чистке;
  • при работе устройство издаёт очень много шума.

Печь на отработке своими руками!

Разновидности печей на отработке

Такое устройство можно сделать своими руками. Но существуют и другие варианты — к примеру, пиролизная печь на отработанном масле или печь на турбогорелках. Принцип действия у них одинаковый.

В этом случае в нижней (вакуумной) камере устройства, в связи с отсутствием доступа кислорода, отработка нагревается, сгорает и выделяется пар, который переходит в другую камеру. В ней и происходит процесс горения, поскольку там уже имеется достаточно кислорода. Удобство использования такого варианта в том, что можно регулировать количество поступаемого кислорода в пиролизную камеру, соответственно, уменьшать или увеличивать интенсивность процесса горения.

К недостаткам можно отнести быстрое загрязнение камер и дымохода продуктами сгорания.

Кроме того, температурный режим нельзя поддерживать автоматически, поэтому требуется постоянно следить за процессом. Хотя можно уменьшать и увеличивать доступ кислорода, и тем самым регулировать температуру воздуха комнате. Но точно выставить её не получится.

Для самостоятельного изготовления используется много подручных материалов. К ним относятся газовые, кислородные баллоны или обыкновенные бочки. Они могут быть разного диаметра. Также применяют металлические трубы, листы и другое. Сама конструкция бывает на основе поддува или капельной системы.

Печь на отработке своими руками

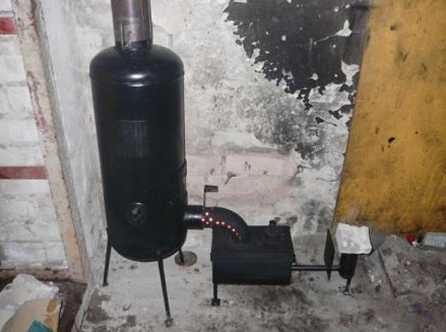

Использование газового баллона

Газовые баллоны являются отличным материалом для основы. Форма этих изделий уже такая, как нужно для производства печки на отработке по схеме. Кроме этого, толщина металла позволяет использовать агрегат на протяжении многих лет.

Устройство, сделанное из такого баллона, сможет обеспечивать отопление комнаты в 70−80 квадратов. Если доработать конструкцию и доделать водяной контур, то система будет хорошим аналогом обычному газовому отоплению. Минусом является то, что использовать такое самодельное устройство можно только для отопления технических помещений. Для квартирного обогрева или для частного дома устройство не подойдёт, поскольку издаёт слишком много шума и неприятных запахов.

Такая печь не нуждается в установке турбогорелки для принудительной подачи воздуха, а отработка поступает в неё самотёком.

Необходимые материалы

Как и для любого другого устройства, для производства калорифера своими руками на отработанном масле необходимо подготовить все инструменты.

Для самостоятельного изготовления понадобятся такие материалы:

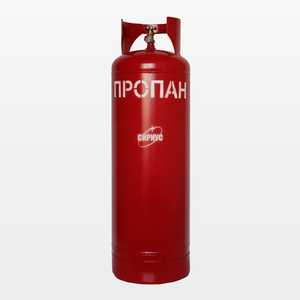

  1. 50-литровый газовый баллон. Толщина стенок должна быть не менее 1.5 см. Если они будут менее тонкими, то могут со временем прогореть. Если взять баллон с более толстыми стенками, то не будет эффекта быстрого нагревания и испарения газов. Для запуска этого процесса нужно нагреть масло до 300 градусов (температуры закипания масла), в самой же камере сгорания температура поднимается до 600 градусов.
  2. Листы металла. Они будут использоваться для изготовления ёмкости для хранения топлива.
  3. Стальные уголки.
  4. Трубы. Предназначены для обустройства горелки.
  5. Более толстые трубы для обустройства дымохода.

Также понадобится стандартный набор инструментов, который имеется практически в любой мастерской. К ним можно отнести сварку, болгарку, дрель, шлифовальную машинку, строительный уровень и рулетку, другие слесарные инструменты.

Пошаговое руководство

Вначале необходимо подготовить к работе сам газовый баллон. Из него нужно выпустить остатки газа и избавиться от специфического запаха.

Для этого совершаются такие действия:

  1. Ёмкость очищается от скопившегося конденсата, затем в несколько этапов баллон промывается водой. Весь процесс должен происходить только на улице.
  2. Дальше его закапывают наполовину в грунт для устойчивости. Можно использовать любые методы для этих целей, к примеру, установить в узкий поддон.
  3. Баллон заливается полностью водой.
  4. Его верх отмечается для совершения ровного отреза.
  5. Потом по отметкам верхняя часть надрезается. С отверстия начнёт течь вода. Нужно подождать, когда вода полностью стечёт, и только тогда продолжать работу.

Впоследствии срезанный верх будет исполнять функцию крышки ёмкости для топлива, а низ будет непосредственно нагревать комнату. Дальше жидкость из баллона полностью сливается.

Во время работы устройство должно быть приподнято над полом. Для этого нужно приварить к нему ножки высотой около 20 см. Когда агрегат уже стоит «на ногах», можно делать отверстия для дымохода. Такая работа совершается 70 см от верха конструкции, а само отверстие должно быть круглой формы, хотя это принципиального значения не имеет. Главное, чтобы оно отвечало параметрам заранее подготовленной дымоходной трубы, которую впоследствии вваривают в отверстие.

Сварочный шов должен быть герметичным и ровным. После этого к горизонтальной части дымохода приваривается вертикальная. Её длина около 4 метров, она и будет выходить на улицу. Соединяются вертикальная и горизонтальная части с помощью колена. Снизу баллона вырезается отверстие, которое будет выполнять функцию поддувала. Оно закрывается дверкой и таким образом можно будет регулировать подачу воздуха в систему.

Дальше следует сделать ёмкость для хранения топлива. Обычно для этого используют трубу диаметром 14 см и высотой 7—10 см. Нужно вырезать крышку и сразу же сделать в ней два отверстия. Они выполняются по следующим правилам:

  1. Первое делается ровно по центру прибора с диаметром 10—12 см и к нему приваривается труба такого же диаметра.
  2. Второе — ближе к краю крышки с диаметром 7 см. Это отверстие будет служить для заливки отработки и регулировки подачи топлива.

Дальше необходимо взять металлическую трубу с диаметром, равным центральному отверстию крышки ёмкости для заливки топлива, к которой с верхней стороны приваривается круглая пластина (заглушка) шириной, равной диаметру самого баллона. Длина этой трубы соответствует длине того же баллона минус длина ёмкости для топлива. Второй конец (нижний) рассматриваемой трубы приваривается к центральному отверстию топливника (ёмкости).

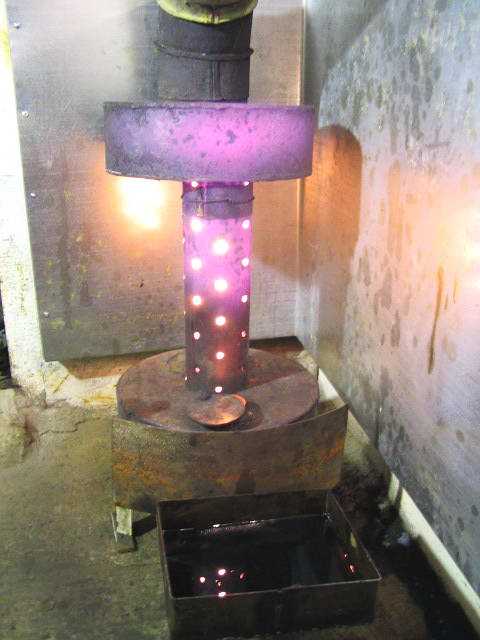

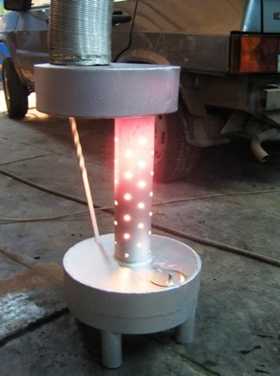

Новая печь на отработке из газового баллона.

Перед этим в трубе необходимо высверлить по всему периметру отверстия. Дальше полученную конструкцию следует установить внутрь самого баллона.

Теперь можно проводить первые испытания устройства. Такой процесс лучше делать на улице, поскольку это может быть взрывоопасно. Если проверка прошла успешно, то можно заносить её в помещение и подключать дымоход.

Если дополнить устройство водяным контуром отопления, то оно сможет нагревать довольно большие помещения. Агрегат без такого приспособления имеет один существенный недостаток: возле печки будет очень жарко, а в углу комнаты — холодно. Водяной контур эффективно решает эти проблемы.

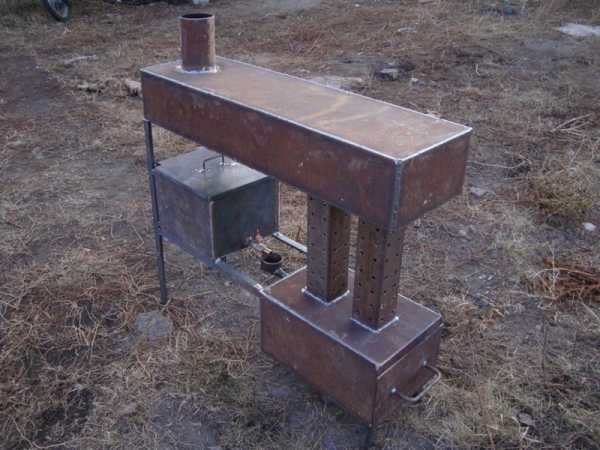

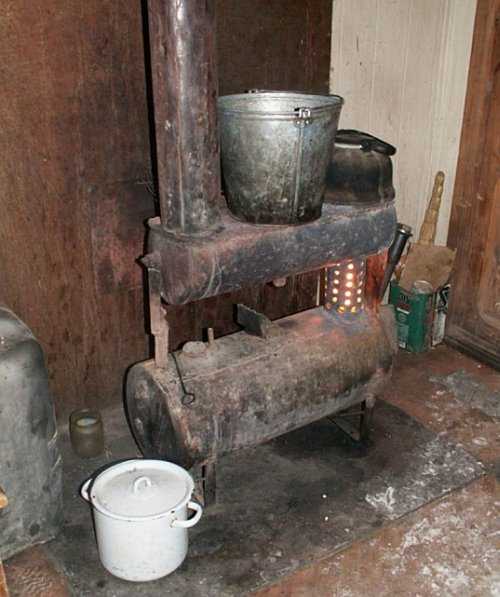

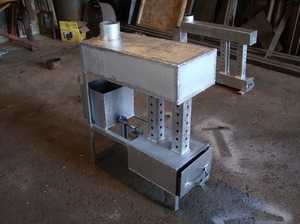

Конструкция из листового металла

Использование металлических листов является более распространённым вариантом таких устройств. Можно сделать печь на отработке из квадратной трубы, но этот вариант не столь популярен.

Модель из листов металла является популярной по ряду причин:

  • она компактная;
  • весит не более 30 кг;
  • имеется варочная плита, на которой можно не только вскипятить воду, но и использовать для приготовления пищи.

Стоит отметить, что такие модели существуют разной конфигурации, веса и габаритов, но все они работают по тому же принципу и с одинаковой функциональностью.

Если говорить обо всех необходимых инструментах, то список такой же, как и при изготовлении классической печки из баллона. Из материалов понадобятся стальные листы разных размеров и толщины. После подготовки всех необходимых материалов и инструментов можно приступать к изготовлению и монтажу.

Меры безопасности

При эксплуатации печи на отработке требуется соблюдать безопасный режим пользования. Если пренебрегать этим, то последствия могут быть катастрофические, так как печка имеет достаточно открытый огонь.

Можно отметить основные меры предосторожности:

  1. Устанавливать устройство можно только на негорючую поверхность. Стены тоже должны иметь жаростойкое покрытие.
  2. Печь не должна находиться на сквозняке, поскольку это может привести к перебросу пламени на горючие предметы.
  3. На ней нельзя оставлять предметы, которые могут быстро воспламениться.
  4. Для отопления необходимо использовать только очищенное масло без примесей. В противном случае это чревато взрывоопасной ситуацией.
  5. Топливо нельзя доливать в процессе горения.
  6. Ёмкость не нужно полностью заполнять маслом. Хватит 2/3 от общего объёма.
  7. Поджигать печку можно только с помощью фителя или свёрнутой в трубку бумаги.

Таким образом, сделать самостоятельно печку любого размера на отработке можно без особых проблем. Она принесёт много пользы своему владельцу.

Печь на отработке – чертежи и схема изготовления

oventilyacii.ru

схема конструкции на солярке, масле и прочих, пошаговая инструкция и прочее + видео

Нередко для автолюбителя бывает проблемной ситуация с правильной утилизацией отработанного моторного масла, солярки и прочих горючих элементов с агрегатов и узлов автомобиля. Так почему же не использовать отработку для отопления собственного гаража, тем более её можно заполучить даром, и загрязнения для окружающей среды минимальны. Остаётся только сделать печь, потребляющую такой вид топлива, своими руками. Среди автовладельцев такой вид гаражных печек довольно хорошо изветен и широко используется.

Печи на жидком топливе

Использование таких печей характерно для гаражей, подсобок, дачных домиков и других помещений, в большинстве своём технического и хозяйственного характера, не требующих какой-то особенной чистоты и эстетики.

Достоинства и недостатки

В целом печи работающие на жидком топливе великолепно исполняют своё предназначение, но так же как у печей других типов имеют место свои особенности, включая достоинства и недостатки.

Плюсы
  • Простая и дешёвая в изготовлении конструкция.
  • Печи хорошо прогревают небольшие помещения такие как гаражи, подсобки и небольшие дачные домики.
  • Печь изготовленная по правилам не коптит и почти не даёт гари.
  • Компактная и мобильная ввиду отсутствия монтажных работ.
  • Пожаробезопасная при соблюдении соответствующих правил безопасности. Масло очень трудно разжечь, легко воспламеняются только пары.
Минусы
  • Отработанное моторное масло нужно использовать только фильтрованное, без посторонних примесей, так как может возникнуть взрывопасная ситуация.
  • Присутствие запаха масла.
  • Характерное гудение печи.

Виды

Топливом для печей, потребляющих жидкое топливо, служит солярка или отработанное моторное масло. Печи использующие солярку, производятся в основном промышленным способом, хотя встречаются довольно неплохие самодельные образцы, тогда как работающие на отработке, изготавливаются кустарно в обычных гаражных условиях. Для самостоятельного изготовления лучше всего подойдёт печь использующая отработку, ввиду простоты изготовления конструкции и дешевизны материалов, так как в качестве материалов для печи могут выступать отрезки труб различных диаметров либо листы металла в случае с прямоугольными бачками. Также возможно применение отслуживших свой век пропановых баллонов.

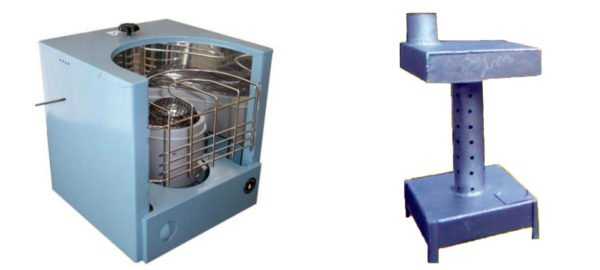

Печи промышленного и кустарного изготовления

Конструкция печи

Конструкция представляет собой два бачка соединённых между собой трубой с перфорацией. У верхнего бачка имеется смещение относительно вертикальной оси нижнего. Лучше всего применять цилиндрическую форму используемых бачков, но на практике очень часто используются прямоугольные бачки и производительность от этого нисколько не страдает. Для придания рабочего вертикального положения на полу помещения конструкцией предусмотрены ножки. Схематическое устройство печи на рисунке ниже:

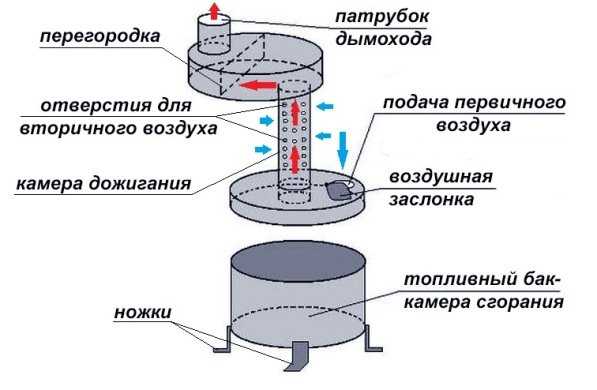

Устройство печи на отработке

Система сгорания топлива в печке, работает на принципе пиролиза — сжигания паров топлива. Так как точка возгорания моторного масла сравнительно велика, то для его полноценного сжигания требуется его нагрев с образованием паров, которые впоследствии сгорают в печи. Для достижения этого результата, в нижний бачок через заправочное отверстие заливается отфильтрованная отработка, заполняя его наполовину и разжигается. Для быстрого розжига масла следует воспользоваться доливанием в заправочное отверстие нескольких грамм бензина или растворителя.

В процессе горения бензина, масло нагревается и начинает испарятся с поверхности, затем пары воспламеняются в камере дожига, и температура печи переходит в рабочий режим пиролизного горения. В топливном бачке, одновременно служащим топкой, происходит непосредственное сжигание масла. Воздух необходимый для первичного горения забирается через заправочное отверстие. Для регулировки процесса горения предусмотрена воздушная заслонка. При полностью открытой заслонке расход масла составит около 2 л. в час, тогда как в режиме медленного горения для поддержания рабочей температуры около 0,5–0.7 л. в час.

Самостоятельно сделанная печь на отработке оборудуется вертикальной перфорированной трубой для поступления воздуха который необходим для процесса пиролизного горения. Попавшие в трубу пары масла вперемешку с поступающим воздухом сгорают в ней, а также частично в верхнем баке. Далее продукты горения обходят перегородку и выводятся через дымоход из помещения.

Подготовка чертежа и расчёт параметров

Будем ориентироваться на готовый чертёж печи из отрезков труб, так как этот материал наиболее доступен. Первым делом стоит изучить готовый чертёж и рассчитать количество материала нужного для изготовления маслянной печки. Если нет в наличии точных диаметров что указаны в чертеже это не критично, главное примерное соотношение размеров. Чертёж советую распечатать чтобы всегда был под рукой в процессе сборки печи.

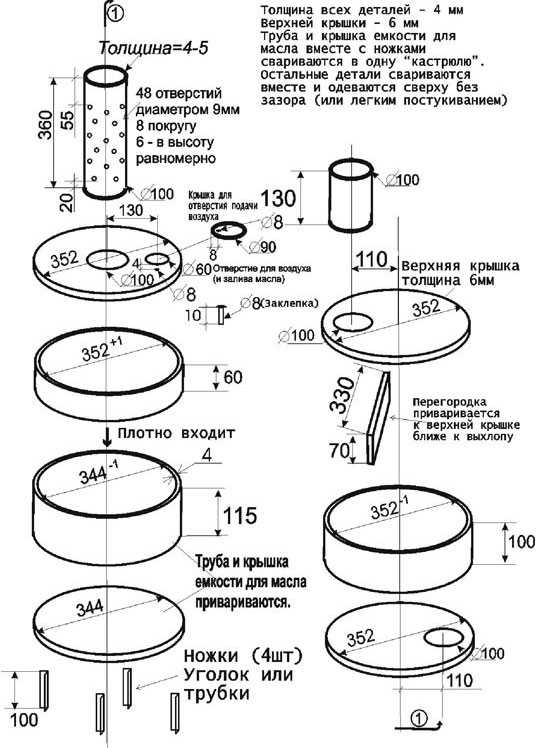

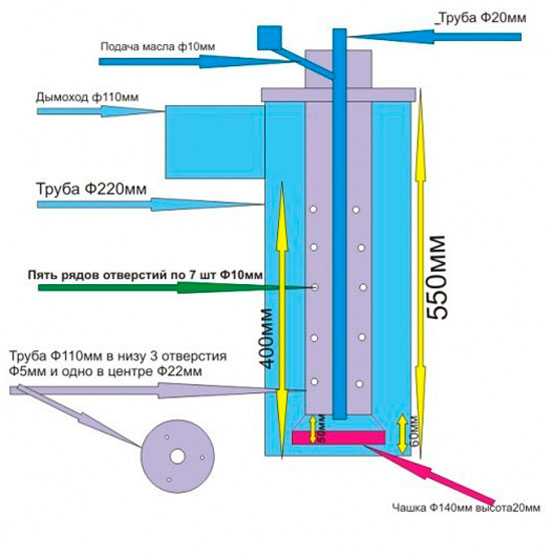

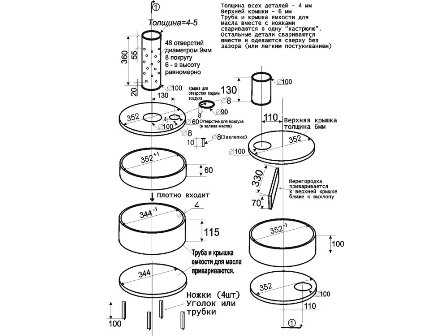

Чертёж печи на отработке

Материалы

В качестве материала для цилиндров в этом примере использован отслуживший свой век пропановый баллон, но вполне сгодятся отрезки металлических труб других диаметров.

  • Отрезки пропанового баллона (трубы) согласно чертежу.
  • Труба для камеры дожига. Размеры на чертеже.
  • Листовая сталь.
  • Трубки для ножек диаметром 20 мм или уголок.

Инструменты

Для выполнения работ потребуются следующие инструменты:

  • Сварочный аппарат маска и электроды, пропановый резак (если имеется в наличии).
  • Болгарка с отрезным и зачистным кругами.
  • Дрель и сверло диаметром 9 мм.
  • Молоток, рулетка, карандаш или маркер.
  • Защита для глаз и рук.

Выбираем место установки

Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу. Ещё стоит обратить внимание на удобство вывода дымохода наружу. В совокупности эти параметры подбора места для печи играют главную роль. На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.

Устройство теплового экрана на стенах

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

  1. Отрезаем куски труб согласно размерам из чертежа.
  2. Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов.

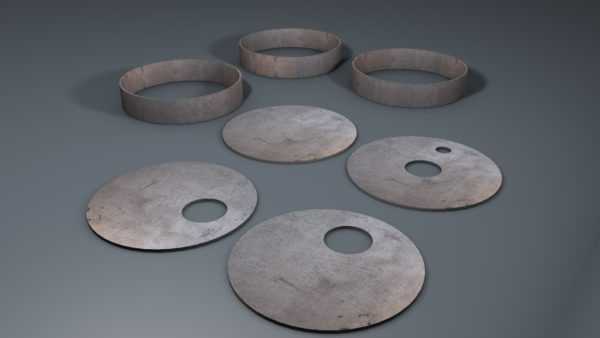

    Заготовки для печки

  3. После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости.

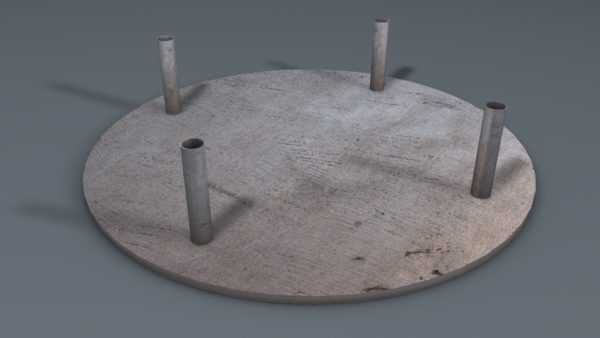

    Приваривание ножек

  4. Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью.

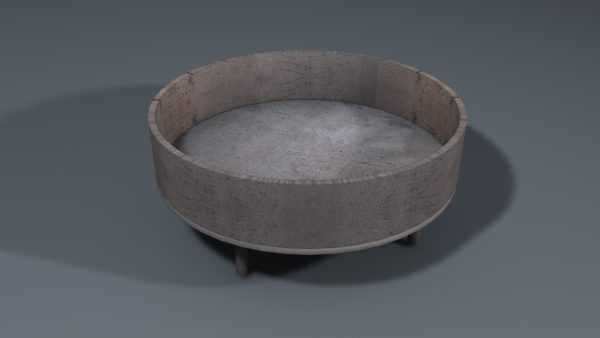

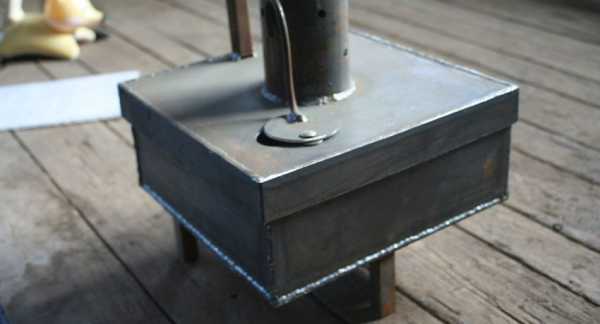

    Бачок для топлива

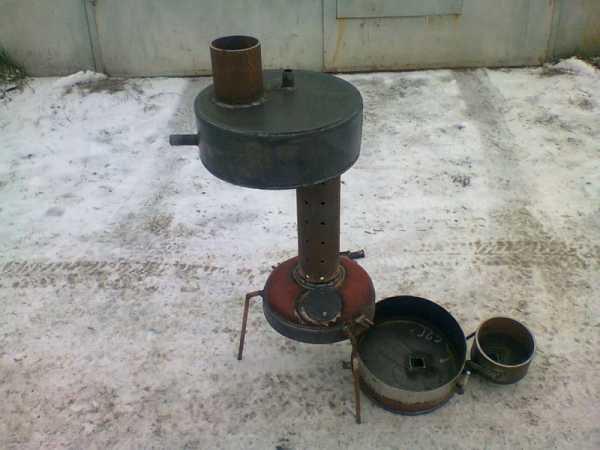

  5. Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.

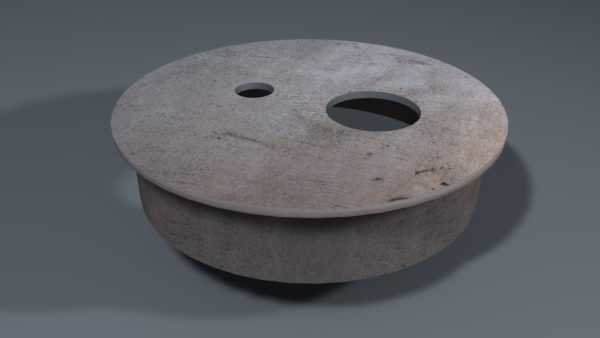

    Крышка для бачка

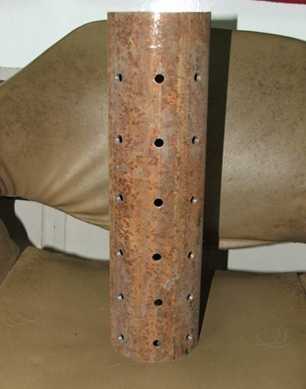

  6. Следющий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёными отверстиями в корпусе по схеме в чертеже.

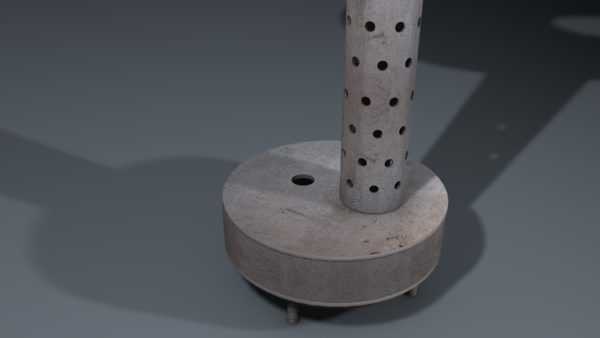

    Приваривание дожигателя

  7. Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4.

    Приваривание верхней части печи

  8. Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки.

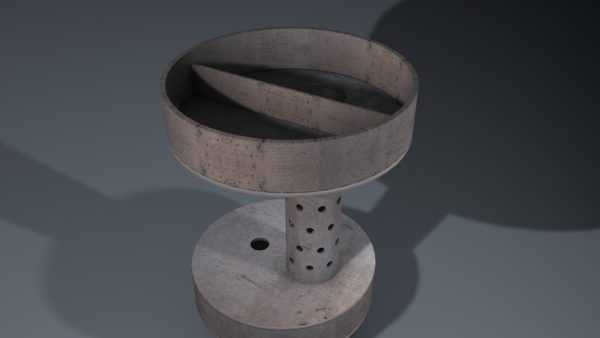

    Приваривание перегородки

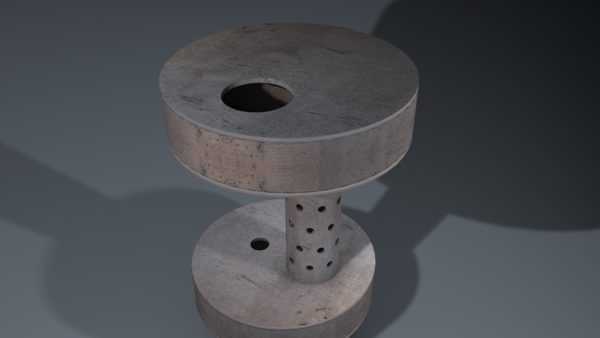

  9. Привариваем крышку положив её на верхнюю часть печи.

    Крышка на верхней части

  10. Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

Чертёж второго варианта печи

Хорошее видео по изготовлению и установке печки на отработке из листового металла

Особенности эксплуатации печки на отработке

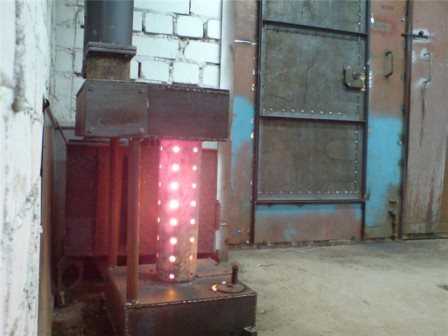

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

  • Не оставляйте горящий очаг надолго без присмотра.
  • Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
  • Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
  • Регулярно проверяйте дымоход на предмет прохудившихся мест.
  • В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Меня зовут Арсений. Я строитель с 20 летним стажем. Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

подробные чертежи и видео для изготовления своими руками

Печка, работающая на отработанном масле — удобный и экономичный вариант отопления промышленных объектов и других нежилых помещений. Топливом для такой печи могут быть любые отработанные масла без посторонних включений, обычно подлежащие утилизации. Сделав печку на отработке своими руками, можно сразу решить две проблемы: избавиться от отходов масла и сэкономить на отоплении.

Особенности печей на отработке

Печи на отработке часто используют для обогрева гаражей и автосервисов, ангаров, складов — тех помещений, где в достатке есть отслужившее свой срок техническое масло. С его утилизацией часто возникают проблемы: сливать его в канализацию или в грунт строго запрещено. Использование масла в качестве топлива — отличный выход.

Печка на масле работает как буржуйка: быстро разогревается до высокой температуры и нагревает воздух, но при прекращении горения так же быстро остывает. Прогрев всего помещения осуществляется только за счет циркуляции нагретого воздуха, поэтому такой печкой сложно обогреть гараж или мастерскую большой площади. Решить эту проблему можно, оснастив ее водяным контуром и подключив радиаторы отопления.

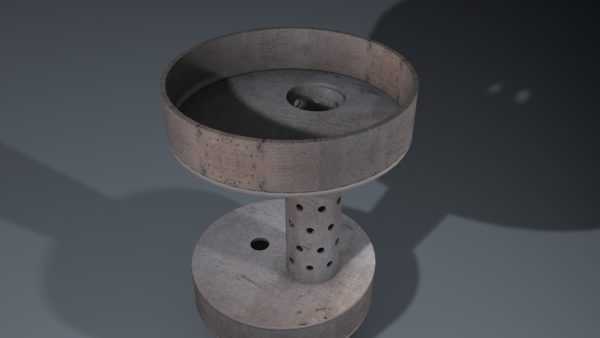

Конструкция на отработке и принцип действия

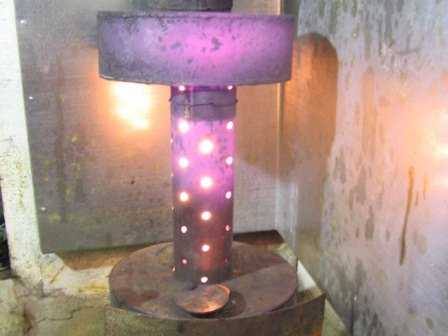

Печка состоит из двух камер и соединяющей их перфорированной трубы из металла. Из верхней камеры выходит дымоход. В нижней находится чаша, куда вручную или автоматически поступает топливо — отработанное масло. Розжиг печи производят с помощью небольшого количества бензина, налитого в нижнюю камеру поверх топлива.

При горении бензина верхний слой масла нагревается, начинает кипеть и испаряться. При недостатке кислорода масляные пары горят плохо, поэтому необходимо обогащение их воздушной смесь, которое происходит в перфорированной трубе. При этом в самой трубе и верхней камере начинается активное горение масляно-воздушной смеси.

Температура в нижней камере не превышает 350ºС, верхняя камера может нагреваться до 900ºС. При ручной подаче топлива в нижней камере делают отверстие для залива масла и розжига печи. Для автоматической подачи масла в нижнюю камеру вводят патрубок, соединенный с внешним баком. Также в нижней камере нужно предусмотреть отверстие с заслонкой — им можно будет регулировать подачу воздуха и, как следствие, тягу и температуру.

Водяной контур представляет собой бак, расположенный на верхней камере печи или вокруг дымохода. К стенкам бака приваривают штуцера для поступления и выхода воды. Объем водяного бака зависит от протяженности системы отопления и вида циркуляции.

При естественной циркуляции размер водяного контура делают несколько большим, чтобы избежать перегрева. Принудительная циркуляция с помощью насоса позволяет уменьшить размеры бака. Рекомендуется оснастить котел термометром и манометром для контроля параметров сетевой воды.

Работа печи на отработке с водяным контуром: видео

Плюсы и минусы печи на отработке

Достоинства печи:

  • печь универсальной конструкции, может использоваться для любых закрытых помещений: гаражей, хозпостроек, теплиц, мастерских;
  • простая конструкция, позволяющая изготовить печь своими рукам из недорогих материалов и металлолома;
  • дешевое доступное топливо;
  • эффективный и быстрый разогрев;
  • небольшие размеры.

Недостатки:

  • печь и дымоход быстро покрываются изнутри слоем сажи и требуют регулярной очистки;
  • печь в процессе активного горения создает шум и гудение.

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

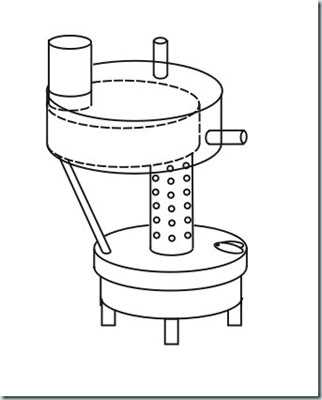

Круглая печь из листового металла

Состоит из топливного бака, совмещенного с камерой сжигания, камеры дожигания — трубы с перфорацией и верхней камеры, оснащенной перегородкой для рассекания пламени. На крышке нижней камеры расположено отверстие для залива топлива и подачи воздуха. Чем сильнее открыта заслонка, тем интенсивнее будет горение.

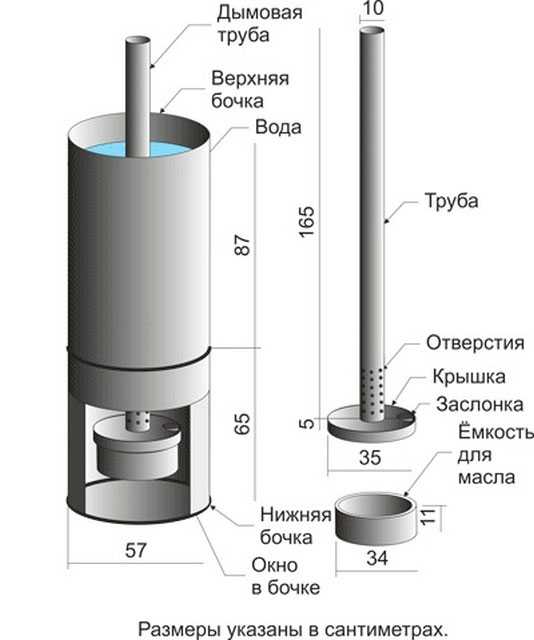

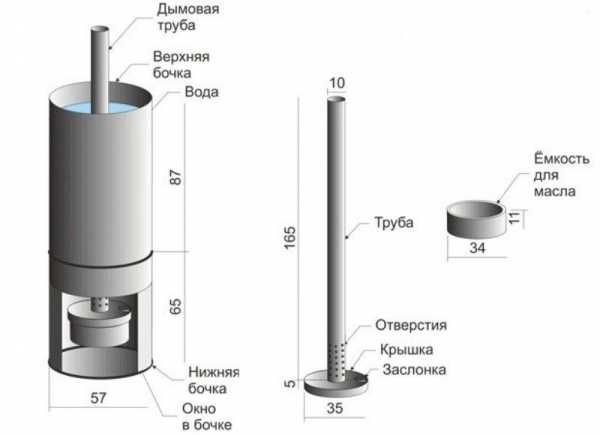

Из металлической трубы с водяным контуром

Состоит из двух бочек. В нижней находится емкость для масла с заливным отверстием. Верхняя камера сгорания представляет собой трубу, проходящую через верхнюю бочку, наполненную водой. Верхнюю бочку необходимо оснастить штуцерами для подачи воды.

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

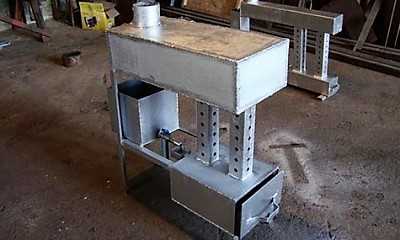

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

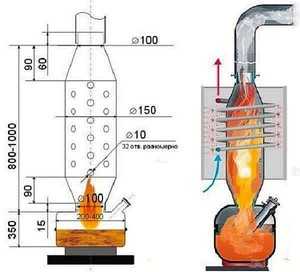

Из газового баллона

Изготовлена из стандартного газового баллона со срезанным верхом. Оснащена автоматической подачей масла, причем маслопровод расположен внутри камеры сгорания, что позволяет его эффективно подогреть.

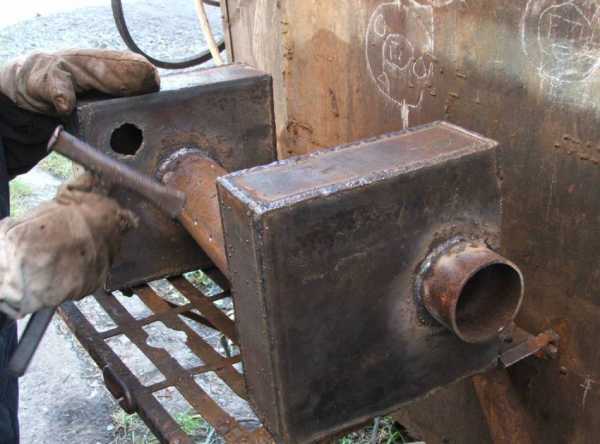

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Технология изготовления печи на отработанном масле

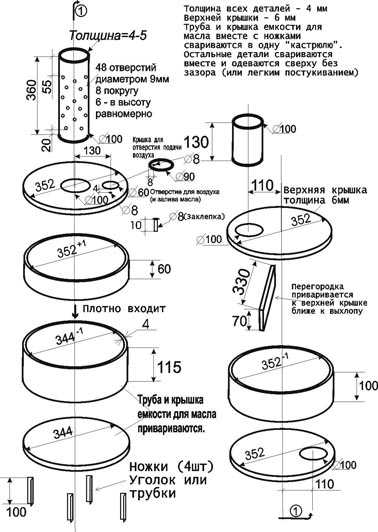

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу.
    Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.
Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения.

Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

gidpopechkam.ru

чертеж, как сделать печку капельного типа с наддувом работающую на отработке

Печи на отработке появились ещё в советское время. Перегоревший керосин и другие виды масел требовали безопасной переработки, а большинство типов топлива были труднодоступны.

Так утилизация превратилась в повторную эксплуатацию — печки на отработке позволяли качественно отапливать гараж, дом или дачу.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Описание устройства на отработанном масле

Печи на отработанном масле очень удобны в условиях нежилых технических помещений, где не хватает места для хранения топлива или нет необходимости топить постоянно.

Приборы используют для обогрева различных сельскохозяйственных построек, где содержат животных, для оранжерей, теплиц.

Принцип работы печи заключается в повторном сжигании масла особым образом. Устройство состоит из двух камер сгорания, соединённых трубой с отверстиями, через которые осуществляется приток кислорода.

Эксплуатация происходит следующим образом:

  1. В нижнюю камеру поступает отработка из топливного бака, а также кислород через специальное поддувало.
  2. При сгорании масел выделившиеся горячие газы поступают наверх через трубу, в которой дополнительно обогащаются кислородом — это увеличивает температуру горения.
  3. В верхней камере совершается дожигание продуктов горения, их окончательный распад. Выделившийся горячий воздух поднимается в дымоход и выводится наружу.

Чтобы повысить эффективность сжигания топлива, верхнюю камеру оборудуют подду

ogon.guru

Печь на отработанном масле (отработке) своими руками: чертежи, как сделать

Различные печи для отопления, сделанные самостоятельно, достаточно популярны сегодня. Так как на них не нужно тратить много денежных средств, и при этом они очень эффективны. Печи на отработанном масле – это именно такие агрегаты, которые устанавливаются для отопления дома, гаража, бани, мастерской, теплицы или других хозпостроек. Чертежи печи на отработке своими руками достаточно понятные и никаких сложных конструкций там нет, так что любой желающий сделать такой агрегат вполне с этим справится.

Часто изготавливают печи на отработанном масле для бани. Это отличный вариант, так как агрегат не только быстро нагреет воздух в бане, но и воду. Печное оборудование для бани обычно достаточно дорогое, а такая конструкция, сделанная своими руками вполне эффективна и дешевая.

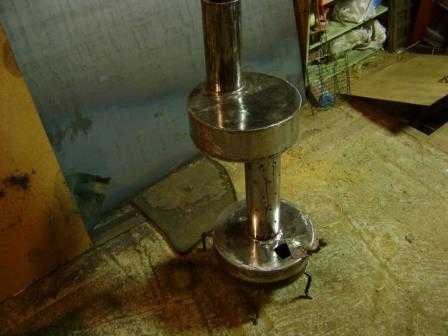

Рис. 1 Самая простая круглая
конструкция агрегата на отработке

Принцип работы

Конструкция печи на отработанном масле заключается в наличии двух резервуаров соединенных трубой-горелкой (рис. 1). Один резервуар находится внизу другой сверху. Нижняя емкость – это первичная камера сгорания, в которую собственно и помещается масло, там оно закипает, и выделяются газы, которые продолжают сгорать в соединительной трубе.

Соединительная труба должна быть оснащена отверстиями (рис. 2). Диаметр этих отверстий становит около 1 см. Через эти отверстия в трубу-горелку попадает воздух, с которым смешиваются пары и воспламеняются с новой силой. В верхнем резервуаре происходит догорание испарений масла и вывод продуктов горения через дымоход.

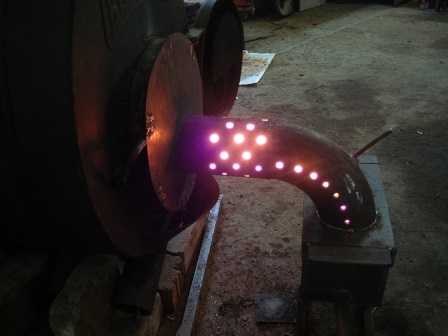

Рис. 2 Изготовленная труба-горелка с
отверстиями к агрегату на отработке

В нижней емкости обязательно должно быть отверстие, через которое поступает воздух в камеру горения, а также через которое заливается масло. На этом отверстии должна быть заслонка, она регулирует интенсивность горения. Можно изготавливать разные модели печи. Достаточно часто используют чертежи квадратной печи на отработке (рис. 3).

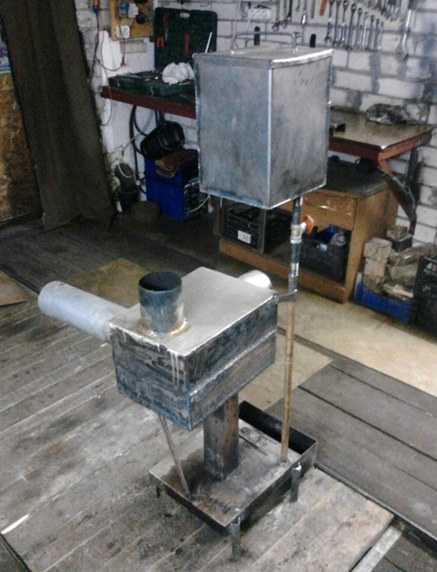

Рис. 3 Квадратная печь с емкостью подающей топливо в
нижний резервуар

Также часто автоматизируют печи на отработке своими руками, например, добавляя в конструкцию воздушный компрессор для наддува и насос для подачи топлива.

Рис. 4 Квадратная печь с емкостью подающей топливо в нижний резервуар

Следует отметить, что схема печи на отработке может быть разной, например, сделанной из газового баллона, с водяным контуром, резервуары могут быть круглыми или квадратными.

Эта конструкция имеет много преимуществ. Можно отметить основные:

  • Универсальность. Конструкция этой печи так устроена, что можно не только отапливать помещение, но и готовить еду (рис. 5).
  • Дешевизна в изготовлении печи и дешевизна топлива. Хотя и масло отработанного типа не везде можно приобрести в таких объемах.
  • Надежность конструкции.
  • Эффективность отопительного процесса.
Рис. 5 Применение печи на отработке для приготовления еды

Изготовление печи на отработке из газового баллона

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане. Для этого нужны такие материалы:

  • Газовый баллон стандартного типа: на 50 литров, его стенки должны быть около 1,5 см толщиной, так как если стенка будет толще, то нагреваться прибор будет дольше.
  • Листы стали. Это нужно для изготовления емкости, из которой будет поступать масло.
  • Оцинкованная труба для дымохода.
  • Трубы для горелки.
  • Уголки из стали для ножек.

Для изготовления печи на отработанном масле нужны дрель, угловая шлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка, уровень.

Чертеж печи на отработке из газового баллона очень важен при конструировании. Для начала газовый баллон должен быть пустым, его нужно вскрыть, так как остатки газа все ровно остаются. Также нужно слить весь конденсат. Очистить баллон водой несколько раз. Очистка должна осуществляться только на улице, и ни в коем случае ни в помещении.

Рис. 6 Вариант агрегата на отработке изготовленного
из баллона

Далее нужно срезать верхушку. Для того чтобы поставить ровно отметки для среза можно набрать в баллон воды и закопать его в землю до половины. Срез делается угловой шлифовальной машиной, то есть болгаркой, вместе с водой внутри. Далее начнет течь вода через разрез, стоит подождать, когда вытечет лишняя вода, после этого полностью срезается верхушка.

Согласно чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Оно делается на корпусе баллона на расстоянии 10 см от верха. Диаметр этого отверстия должен быть одинаковым с трубой дымоходом. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к баллону, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3,5 м.

Рис. 7 Дымоходная труба агрегата на отработке.
Отделка потолка над печью в бане

В корпусе над дном нужно вырезать отверстие для поддува. Оно имеет прямоугольную форму. И потом на него крепится дверца для регулировки интенсивности горения. На дно баллона устанавливается емкость для отработки. Ее можно изготовить из трубы диаметром 17 см, высоту можно взять около 10 см. К этой трубе нужно приварить дно герметичным швом. Из листка стали нужно вырезать крышку для емкости с маслом. На ней должно быть 2 отверстия: одно для трубы-горелки – 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции также как и в других чертежах и сборках печей на отработанном масле нужна заслонка на отверстие для подачи топлива.

Труба-горелка должна быть высотой как газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглую деталь, вырезанную из листа стали. Диаметр этой детали равен диаметру баллона.

Также на трубе следует дрелью просверлить отверстия диаметром 1 см их должно быть около 40 шт., они располагаются рядами. Далее вся получившаяся конструкция помещается в баллон. Отверстие для дымохода должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка баллона, которую ранее отрезали.

К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

Часто при изготовлении печей на отработанном масле используют другой способ подачи масла. Например, пускается патрубок, через трубу-горелку, диаметром около 2 см, в которую врезают еще один под углом. Ко второму патрубку можно подсоединить емкость с маслом. Такая конструкция делается своими руками.

Рис. 8 Схема печи из баллона с подачей топлива через патрубок

Печь с водяным контуром

Схема печи на отработанном масле с водяным контуром довольно простая. В конструкции есть насос подающий топливо в камеру сгорания. Масло (отработка) находится в отдельной емкости. Когда масло подается в камеру, оно начинает испаряться, и пары поднимаются в трубу-горелку, где происходит интенсивное сгорание и вследствие этого нагревается вода в водяной рубашке. В таком работающем приборе устанавливается капельная схема подачи топлива.

В верхней части установлена емкость с водой, которая нагревается. Уже с этой емкости делается выход в отопительный контур (вверху), а через второе отверстие (внизу) уже охлажденная вода возвращается в такой котел сделанный своими руками. Трубы, которые входят в резервуар с водой, должны быть 4 см диаметром. Для такой системы предварительно нужно сделать сборку трубопровода и радиаторов.

Требования к установке и техника безопасности

Знать, как сделать печь на отработке это еще не все. Очень важно знать все правила безопасности и требования по установке, так как эта печь является пожароопасной. Главным правилом при изготовлении – это придерживаться схем и чертежей печи на отработанном масле, сделанных ранее. Также следует изготавливать агрегат только из качественных, и, конечно же, термостойких материалов, нужной толщины.

Дымоход должен быть только в вертикальном положении, при сборке разрешается придерживаться уклона на 300-400. Толщина дымоходной трубы должна быть не менее 3 мм. Дымоходная труба должна закрываться козырьком, который защитит ее от попадания осадков. Установка такой печи своими руками подразумевает абсолютно ровную поверхность, это важно, так как уровень масла в нижнем резервуаре должен быть ровным и не доходить до верха.

Перед установкой уже готовой конструкции нужно позаботиться о месте, где она будет стоять. Обязательно нужно сделать термостойкую защиту, то есть установить асбестовые или стальные листы на стены. Поставить агрегат можно на кирпичную кладку, залитую цементным раствором. Вокруг печки должно быть свободное пространство, около 50 см.

Обслуживание печи на отработке заключается в чистке дымохода от сажи и копоти и емкости для масла.

Следует отметить несколько моментов, которых категорически нельзя делать:

  • Нельзя использовать при функционировании легковоспламеняющиеся вещества, тем более в качестве топлива. Это может привести к возгоранию агрегату, а далее к взрыву. Катализаторами горения могут выступать только маслянистые вещества (мазут, керосин и т.д.).
  • Нельзя оставлять печь на отработке в процессе горения без присмотра надолго.
  • Нельзя пользоваться печью с не правильно изготовленным дымоходом, а тем более и вовсе без него.
  • Нельзя тушить или охлаждать агрегат водой. При крайней необходимости затушить печь можно только огнетушителем. При установке такого агрегата обязательно нужно обзавестись огнетушителями.
  • Нельзя использовать печь с неполадками, например, если она коптит, дымит и т.д. это небезопасно для здоровья человека.
  • Нельзя закрывать воздухозаборник, нужно следить, чтобы этого не произошло случайно.
  • Нельзя использовать слишком загрязненное отработанное масло, или если в него попала вода. Загрязненное топливо следует профильтровать или отстоять и только потом использовать.
  • Нельзя устанавливать агрегат на сквозняке, под полками, на которых стоят какие либо вещи, возле занавесок. От всего этого может возникнуть пожар.

В качестве топлива для работающей печи на отработке подойдет трансформаторное, трансмиссионное, моторное, амортизационное масла. Если заправка агрегата порционная, то доливать масло в процессе горения запрещается. Заправка отработки происходит только после полного выгорания предыдущей порции и остывания агрегата.

Статьи по теме:

Печь на отработке с водяным контуромПечь на отработке для гаража своими руками

kotlomaniya.ru

Как сделать своими руками печь на отработке из подручных материалов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить в своем неотапливаемом гараже приемлемую температуру в зимний период, можно соорудить своими руками печь на отработке. Она обойдется не дорого, да и топливо для нее можно достать по бросовой цене, если постараться. Существует несколько вариантов сооружения такой конструкции различной степени сложности. Рассмотрим некоторые из них.

Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить печь на отработке своими руками

Принцип действия печей на отработанном масле

Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

Принцип работы печи на отработанном масле

Как изготовить своими руками печь на отработке проще всего

Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

Полезный совет! Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.

Пример самодельной печи, изготовленной из газового баллона

После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

Монтажные размеры печи из бочки для создания своими руками

Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

Печь на отработке, сваренная из листового металла

Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

Полезный совет! Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.

Создание печи на отработке своими руками

Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

Печь на отработке своими руками (видео)

Использование капиллярных технологий при изготовлении печи

Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.

Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.

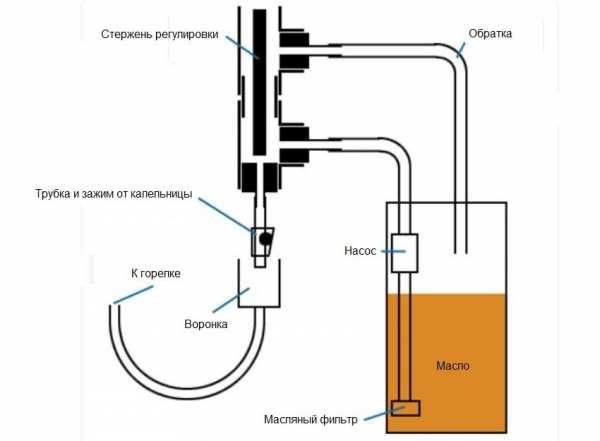

Схема капельной подачи топлива для самодельной печи

Организация дополнительных возможностей печи на отработанном масле

При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры. Для этого вокруг основной камеры монтируют кожух, в котором создается поток воздуха при помощи вентилятора. Можно в живую увидеть работу такой, созданной своими руками печи на отработке. Видео всего процесса горения очень интересное и наглядное.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка.

Еще одно усовершенствование – это изготовление водяного контура к самодельной масляной печке. Змеевик из трубы помещен внутрь вторичной камеры сгорания, где наблюдается наибольшая температура. Либо он накручивается снаружи на дырчатую трубу. Змеевик соединен с подающей и обратной трубой системы отопления. При нагревании жидкости происходит ее естественная циркуляция во всех батареях. Сделать такую печь на отработке своими руками, видео которой хорошо отражает ее эффективность, можно за один день.

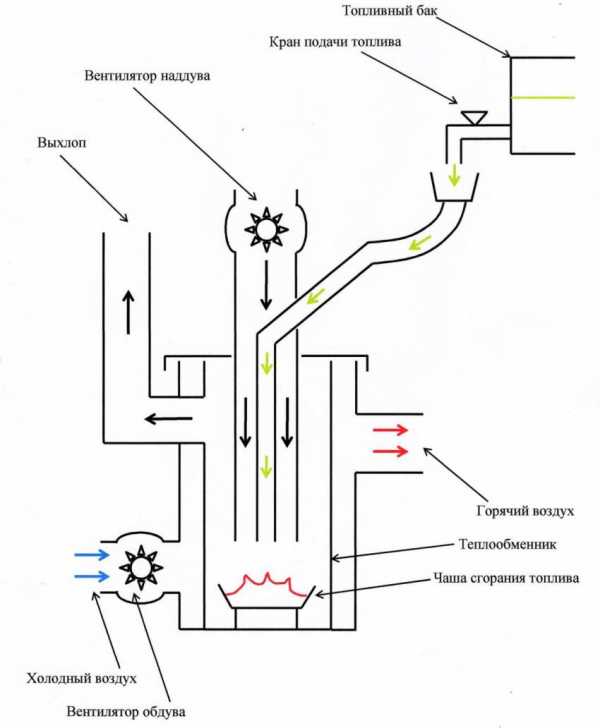

Более сложная конструкция печи на отработке с водяным контуром и вентилятором наддува

Полезный совет! При необходимости в систему может быть также установлен центробежный насос, который позволит более эффективно использовать энергию нагретой воды. Она не будет успевать сильно остывать при прохождении всего трубопровода.

Преимущества и недостатки масляных печей

Как и у всех самодельных конструкций, у масляных печей имеется главное достоинство – это дешевизна. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым плюсом этих устройств является тот факт, что они работают фактически на никому не нужном дешевом топливе, получить которое не составляет труда. Эти печи очень быстро способны нагреть небольшое помещение, так как используют открытый огонь.

Камера печи на отработанном масле — вид изнутри

Переходя к минусам, следует сказать, что такие самодельные конструкции не претендуют на положение постоянных и основных источников энергии. Они только помогают согреть подсобные помещения. Итак, перечислим все минусы масляных печей:

  • невозможность использования внутри жилых помещений;
  • увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как КПД снижается;
  • нельзя погасить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных деталей печи;
  • невозможно точно регулировать интенсивность теплообмена;
  • есть риск взрыва при закипании отработки.

Пример печи на отработке, которую можно сделать своими руками

Создавая печь на отработке своими руками, мы задаемся вопросом, где брать для нее топливо. Этот вопрос может быть решен самым простым образом. Необходимо просто договориться с хозяином одного из автосервисов, расположенных возле вашего дома. Возможно, он с удовольствием пойдет на то, чтобы продавать вам по низкой цене это ценное для вас топливо, но не имеющего для него никакой практической пользы.

Полезный совет! При эксплуатации печи с открытой камерой сгорания не следует допускать нарушения правил пожарной безопасности.

Это может привести к последствиям, убытки от которых наверняка превзойдут всю выгоду от такой печи.

Как сделать печь на отработке своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т.д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

  1. Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.
  2. Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
  3. Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке



Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

  • Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
  • Проводить мобильную регулировку нагревания воздуха в помещении.
  • Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок. Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:
  1. Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
  2. КПД — 75%.
  3. Высота дымоходной трубы — 4 метра при диаметре 100 мм.
  4. Габариты печи: 700х300х500 мм.
  5. Вес печи без отработки — 28 кг.

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

  1. Запрещено устанавливать печь в местах со сквозняком.
  2. Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
  3. Запрещено монтировать печь рядом с легко воспламеняемыми предметами.
  4. Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
  5. Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками


Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту. Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку. Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны. Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

teplostroyka.ru
