Печь на отработанном масле своими руками: наглядные схемы

Любое масло, которые осталось после отработки, не обязательно утилизировать. Оно может послужить отличным топливом для печки. Конструкция не является сложной, поэтому печь на отработанном масле можно сделать самостоятельно.

Как работает печь на отработанном масле?

Принцип работы печки на отработанном масле довольно прост. Под действием розжига загораются топливные отходы, тем самым нагревая печь. Выделяется тепло, которое отапливает помещение.

Чаще всего в качестве растопки печи применяется отработанное автомобильное масло. Подойдет как дизельное, так и моторное. Но это не единственный вариант доступного топлива. Для растопки печи вполне подойдет кондитерское и растительное масла.

Можно сделать несколько видов отопительных систем на отработанном масле своими руками:

  • буржуйка;
  • капельница;
  • горелка Бабингтона.

Изготовление каждой из них имеет несколько нюансов.

Печки-буржуйки часто делают самостоятельно, так как их конструкция очень проста. Но при этом у них самый большой расход топлива – около 2 литров в час.

Печку-капельницу можно сделать как из трубы, так и из старого газового баллона. На дне устройства размещается чаша с розжигом. Постепенно подается масло. Воздух, попадающий в печку, нагревается. Такая печь может давать до 15 кВт тепла.

Горелка Бабингтона отличается от других печей тем, что подача топлива осуществляется благодаря насосу. В отличие от других печей, работающих на отработанном масле, горелка Бабингтона будет хорошо отапливать помещение даже при наличии большого количества примесей в горючем веществе.

Каждую из таких печей можно сконструировать самостоятельно.

Буржуйка

Буржуйка, или же печка прямого действия, является одной из самых простых конструкций. Она состоит из двух камер сгорания, соединяющей трубки и дымоотвода.

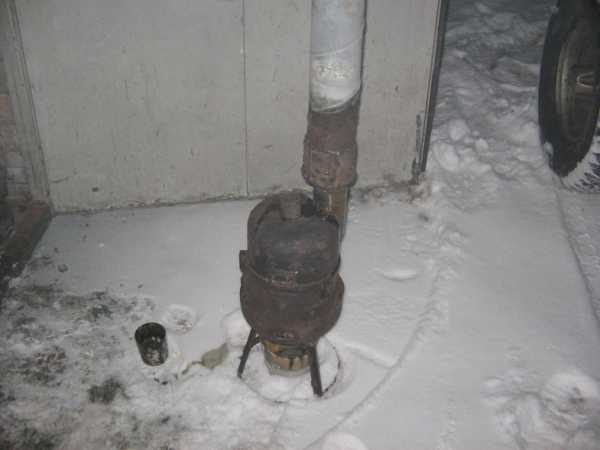

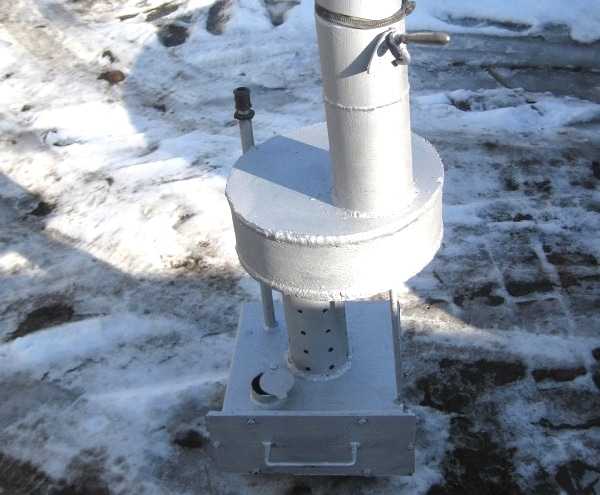

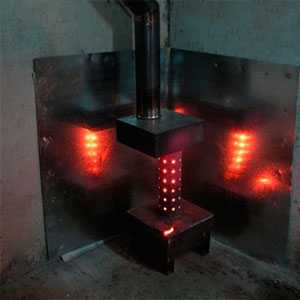

Самодельная буржуйка

Для создания буржуйки понадобятся два контейнера из металла. Можно сделать их самостоятельно при помощи сварки. Буржуйка может быть любой формы, но предпочтительней сделать овальные контейнеры, так как теплоотдача у них будет выше.

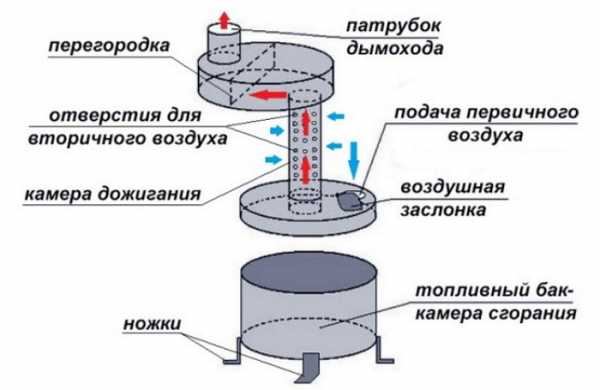

Конструкция буржуйки, работающей на отработанном масле

Из плотного листа стали необходимо сделать устойчивые ножки. Их следует приварить к нижнему контейнеру. Нижний бак будет использоваться для отработанного масла, поэтому стоит сделать его более крупных размеров, чем верхний. Сверху контейнера следует сделать небольшое отверстие для заливки топлива и розжига смеси. Обязательно сконструируйте заслонку, так как при использовании отработанного масла и процессе горения нижний бак должен быть полностью герметичным.

Следом на крышку нижнего контейнера размещается металлическая труба, которая будет соединять две части конструкции. В трубе должны быть проделаны небольшие отверстия для подачи воздуха. Таким образом, пары горючего будут смешиваться с кислородом. Труба должна быть расположена полностью вертикально.

После на конструкцию устанавливается контейнер для вторичного сгорания. Температура во втором баке значительно выше, так как в нем происходит горение газово-воздушной смеси. Желательно для удобства делать во втором баке съемную крышку.

Последнее, что необходимо для создания буржуйки – это присоединить дымоход к верхнему баку.

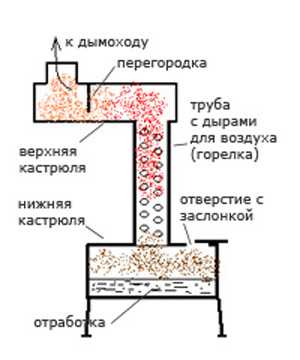

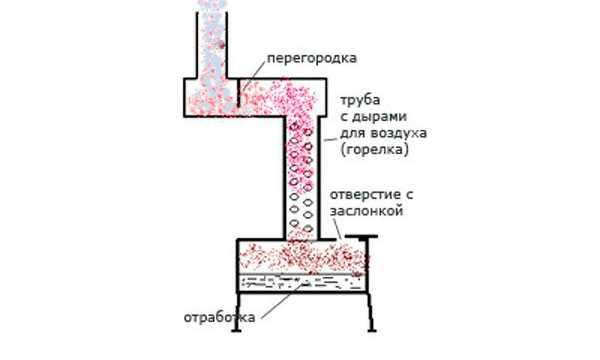

Сборочный чертеж буржуйки

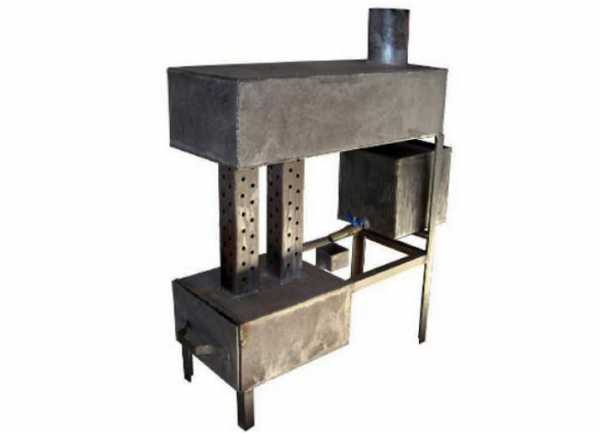

Комбинированная буржуйка

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла. Также стоит с осторожностью обращаться с печкой. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учесть несколько важных моментов. Резервуар необходимо заполнять отработанным топливом не более чем на две трети. Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Капельница из трубы

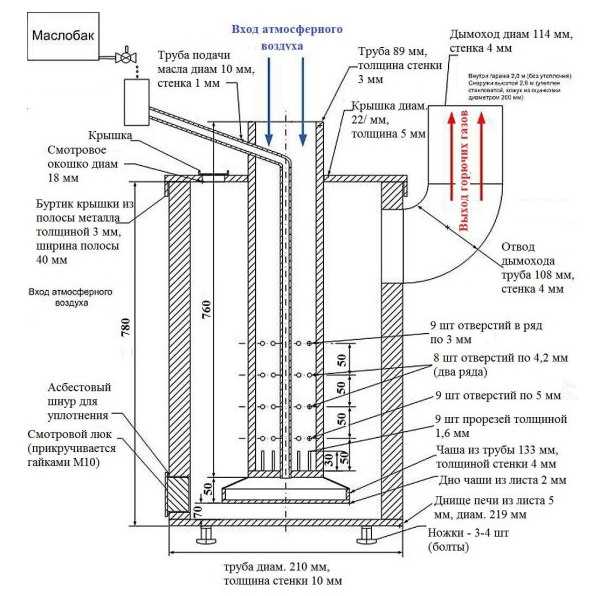

Устройство печки-капельницы из трубы с нижней подачей топлива

Печка-капельница, работающая на отработанном масле, расходует масло экономнее, чем буржуйка. Это связано с тем, что горючее поступает в печь постепенно. Принцип работы печки-капельницы довольно прост. За счет испарений в чаше розжига, теплый воздух циркулирует по трубе и обогревает помещение. Делать печку-капельницу необходимо пошагово, соблюдая правильные размеры:

  1. Для корпуса капельницы из трубы необходима труба диаметром в 21 сантиметр. Толщина стенки трубы должна быть не менее одного сантиметра. Высота – 78 сантиметров. Дно изготавливается из стального листа. Толщина стали должна быть от 5 миллиметров. Необходимо вырезать дно, учитывая толщину трубы, и приварить его к конструкции. На дне необходимо разместить чашу для розжига. Ножки печки можно сделать из любого материала. Например, подойдут широкие болты.
  2. В трубе необходимо проделать отверстие. Расстояние от него до дна конструкции должно составить минимум 7 сантиметров. Через это отверстие можно будет наблюдать за работой печки, а также дополнительно разжигать чашу. Отверстие должно закрываться при помощи дверцы. Для этого из листа стали или остатков трубы необходимо сделать небольшую дверцу. Чтобы она закрывалась герметично, следует по периметру прикрепить шнур из асбеста.
  3. С обратной стороны от отверстия приваривается труба. Ее диаметр – 10 сантиметров. Толщина трубы должна быть не менее 4 миллиметров. Данная труба будет служить для отвода дыма.
  4. Крышка конструкции также делается из листового металла. Для этого необходимо вырезать круг диаметром в 22, 8 сантиметров. По краю привариваются стенки шириной в 4 сантиметра. Следует сделать два отверстия. Одно сверху крышки диаметром в 9 сантиметров. Другое должно размещаться сбоку и быть не более 2 сантиметров. На второе отверстие понадобится сделать дверцу, также необходимо будет использовать асбестовый шнур для герметичности. Маленькое отверстие будет выполнять функцию смотрового окошка.
  5. Следующим шагом является создание трубы для подачи воздуха. Для этого необходима стальная труба длиной в 76 сантиметров и диаметром в 9 сантиметров. В трубе необходимо будет сделать несколько отверстий диаметром в пол сантиметра, отступив от края трубы 0,5 сантиметра. Должно получиться 9 отверстий, размещенных по окружности. Еще через пол сантиметра – 8 отверстий диаметром в 4 миллиметра. Через такой же промежуток следует сделать 9 отверстий по 3 миллиметра. При помощи болгарки вырезается 9 тонких прорезей в 3 сантиметра. На другом конце трубы делается отверстие диаметром в 1 сантиметр, через которое будет вставлять трубка для подачи топлива.
  6. Трубка для подачи топлива должна быть небольшой, диаметром всего в 1 сантиметр. Длину и изгиб следует делать таким образом, чтобы топливо из резервуара могло постепенно поступать в печь.
  7. Трубки для подачи воздуха и топлива необходимо приварить к крышке печи.
  8. Дымоход следует делать, учитывая возможности помещения. Высота трубы дымохода должна быть не менее, чем 4 метра. Дымоход должен быть прямым, без изогнутых участков.
Капельница из трубы – схема сборки

Печка-капельница расходует в час всего 1-1,5 литра отработанного масла. Этого достаточно, чтобы отопить помещение объемом до 150 м3.

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся:
• распылитель;
• баллон;
• насос;
• паяльная лампа;
• контейнер для сбора отработки;
• защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

  1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
  2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
  3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
  4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
  5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.

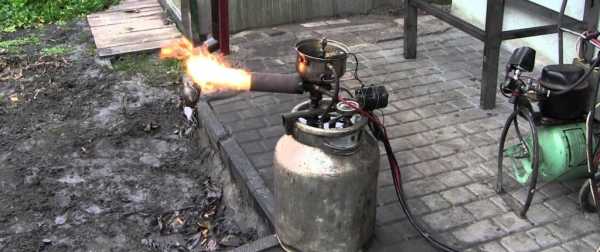

Горелка Бабингтона в действии

Не торопитесь выбрасывать отработанное масло. При помощи нескольких простых конструкций можно сделать качественный отопительный прибор. Печку можно использовать для отопления небольших помещений, а также как источник тепла на открытом воздухе. К минусам изделия можно отнести лишь неприятный запах, ведь продуктом сгорания является отработанное топливо. Также стоит учесть, что самодельная печь на отработанном масле нуждается в постоянном контроле, так как она является пожароопасной.

pechiexpert.ru

Печка на отработке своими руками: чертежи, видео и фото

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

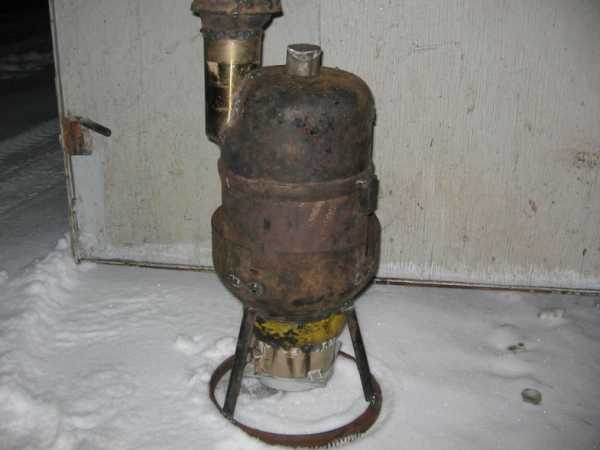

Масляная печка может быть изготовлена из газового баллона

Содержание статьи

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

  • в результате горения машинного масла не образуется копоть и гарь;
  • прибор пожаробезопасен, так как горит не само масло, а его пары;
  • сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

  • перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
  • отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.
Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

  • конструкции из металлической трубы или газового баллона;
  • устройства с дополнительной подачей воздуха;
  • отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

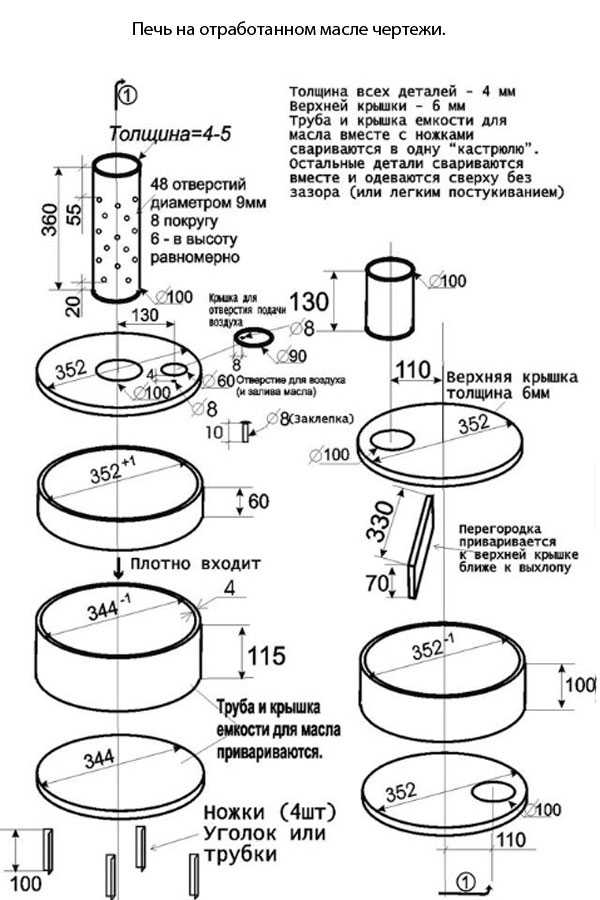

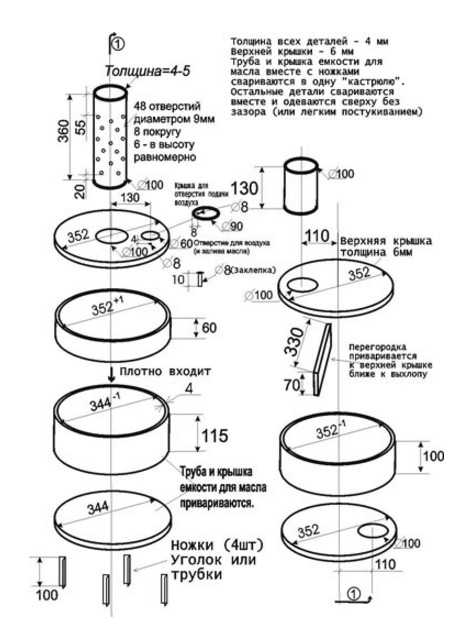

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

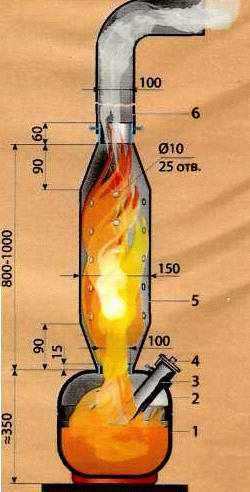

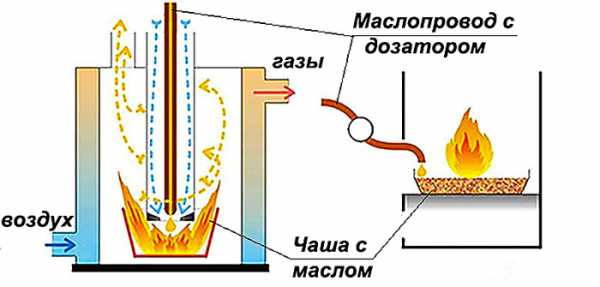

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:



Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

  • Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
  • Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
  • Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

  • Не рекомендуется заливать печь водой для погашения пламени.
Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

  • первую камеру с отверстием для воздуха и доливания топлива;
  • вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
  • третью, верхнюю камеру для дымообразования и дожигания остатков газов.

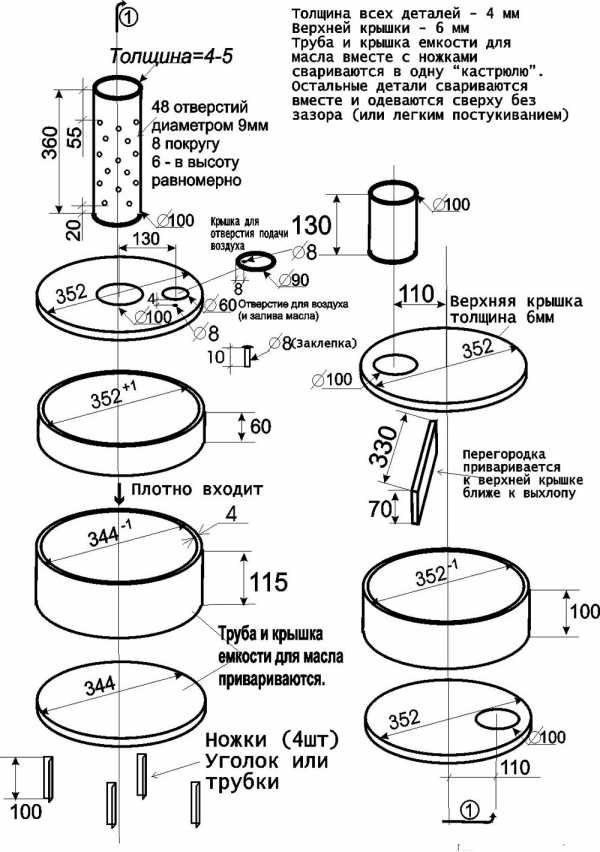

Чертёж отопительного прибора на машинном масле

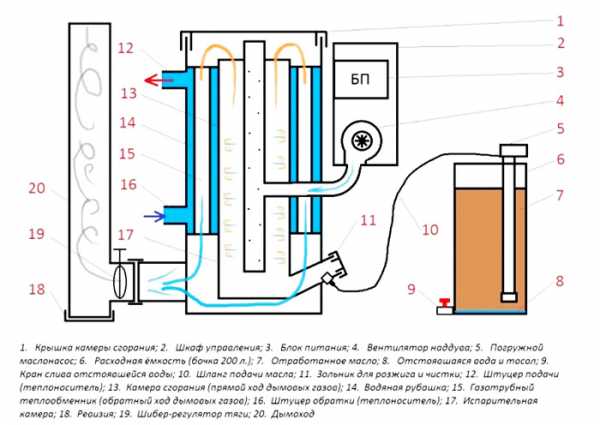

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

  • сварочный аппарат для дуговой сварки;
  • дрель, рулетка, строительный уровень, болгарка;
  • трубы для дымохода и горелки;
  • баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

  • К баллону привариваются железные ножки высотой двадцать - тридцать сантиметров.
  • Корпус разрезается в соответствии со схемой.
  • Высверливается вход для радиатора, и устанавливаются труба.
  • Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки



Чертёж отопителя на основе газовой плиты

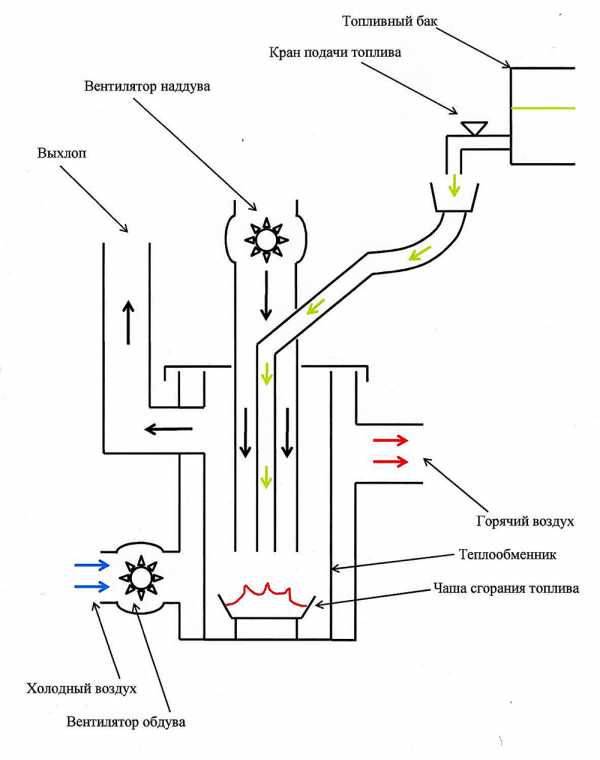

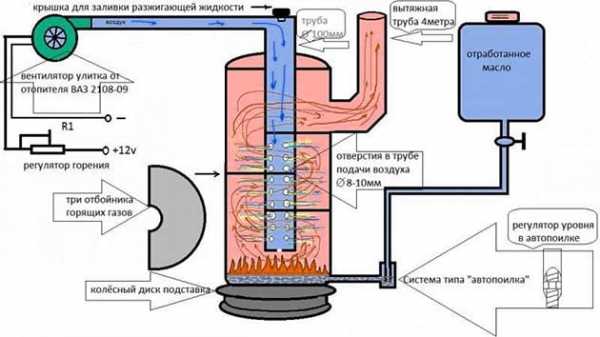

Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

  • Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
  • Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
  • Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

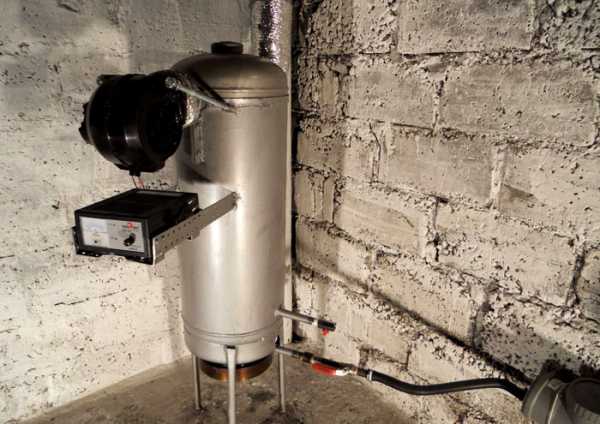

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Самодельные отопители на отработке менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Сделать простую печь на отработке масле своими руками из баллона

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

  • низкая себестоимость и простота конструкции;
  • низкие требования к качеству горючих материалов;
  • хорошие показатели теплоотдачи;
  • периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
  • компактность и мобильность;
  • нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

  • дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
  • смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • болгарка;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

Изготавливаем корпус:

  1. Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
  2. Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
  3. К дну приваривают ножки (для их изготовления могут подойти болты).
  4. От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
  5. Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Делаем крышку:

  1. Из 5 мм листа металла вырезается круг 228 мм в диаметре.
  2. Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
  3. В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него
    делается крышка, которая одновременно будет служить предохранительным клапаном.
  4. Для подачи топлива и воздуха делается труба.
  5. Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
  6. По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
  7. Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
  8. Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
  9. При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
  10. С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
  11. В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
  12. Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

  1. Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
  2. Круг диаметром 219 мм вырезается из стального листа 2 мм.
  3. Приваривается к куску трубы, это и будет чаша для подачи топлива.
  4. Сборка.
  5. Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
  6. Устанавливаем крышку с устройством подачи топлива/воздуха.
  7. Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
  8. Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

  • повышенная мощность;
  • высокий КПД сжигания топлива;
  • увеличить КПД использования тепла можно с помощью автоматизации устройства;
  • экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

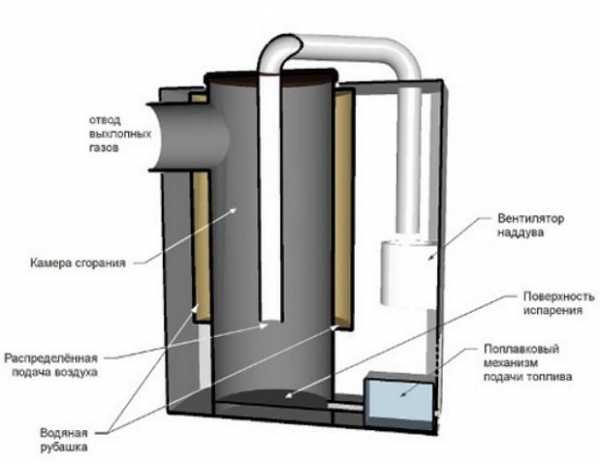

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

santehnikportal.ru

Печи на отработке своими руками

Среди всех разработанных и используемых на сегодняшний день вариантов индивидуального отопления помещений одним из наиболее интересных является обогрев, основанный на применении специальной печи, использующей в качестве рабочего ресурса отработанное масло.

Печь на отработанном масле

Такие печи имеют предельно простую конструкцию и являются, при этом, весьма эффективными и производительными агрегатами. Справиться с изготовлением такой печки можно собственными силами, существенно сэкономив.

Печь на отработанном масле

При желании можно усовершенствовать свой отопительный агрегат, добавив в его конструкцию чугунную плиту с конфоркой, что позволит готовить пищу, а обустройство водяного контура даст возможность подсоединить печку к отопительной системе дома и запустить полноценный водяной обогрев.

Печь на отработанном масле

Механизм действия печи

В печах подобного рода сгорание топлива происходит два раза, поэтому нужно будет соорудить сразу две топки.

В одной камере осуществляется медленное сгорание отработки с образованием горючих паров, которые переходят во второй отсек и смешиваются там с воздухом. Во второй камере воздушно-газовая смесь сгорает с выделением большого количества тепла.

Схема печи на отработанном машинном масле

В месте сгорания масла обязательно устанавливается заслонка, позволяющая регулировать количество воздуха, подающегося в первый отсек. Для обеспечения кислородом второго отделения в трубе, за счет которой выполняется соединение двух топок, создается множество отверстий (обычно порядка 50) диаметром 9-10 мм.

Модификации печей

Существует несколько модификаций печей на отработке. Наиболее часто встречаются три разновидности.

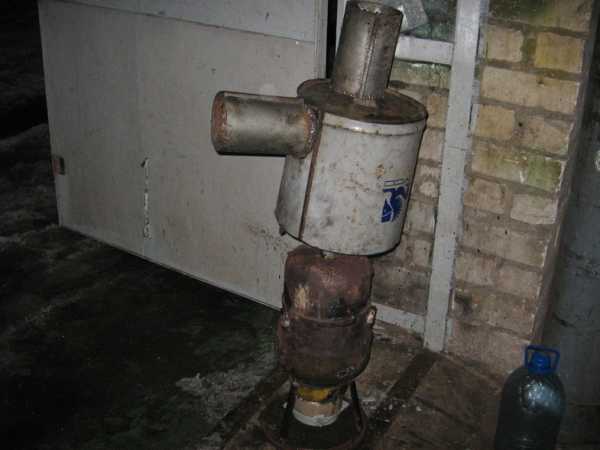

Самодельная печка из старого баллона либо листов металла

Самодельная печка из старого баллона либо листов металла

Такая модель имеет наиболее простую конструкцию. При наличии навыков владения сварочным агрегатом, с изготовлением подобного печного изделия можно справиться своими руками.

Нужно подготовить толстый металлический лист (от 4-6 мм), трубы и прочие требуемые элементы. Для дополнительной экономии времени и сил можно заменить металл старым газовым баллоном.

Важно удалить из емкости остатки старого газа. В противном случае во время резки может случиться взрыв. Чтобы исключить такую вероятность, закачайте в баллон обычную воду и лишь после этого приступайте к работе.

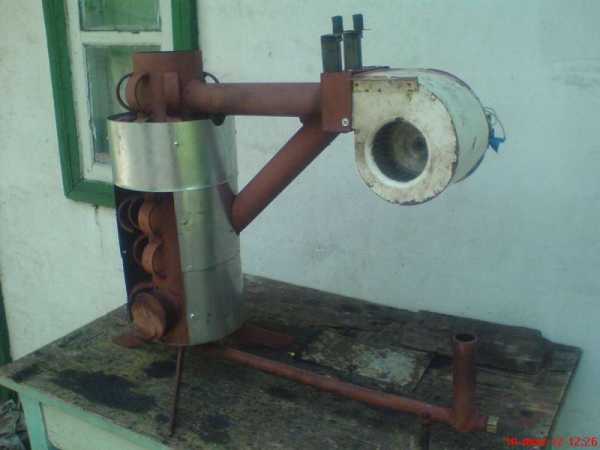

Печь с системой наддува

Печь на отработанном масле

Конструкция такой печи включает в свой состав вентилятор. Его нужно установить так, чтобы наибольшая часть воздушного потока приходилась на второе отделение самодельной печки. Это обеспечит максимально эффективное сгорание топлива, а образовывающееся тепло будет довольно быстро и равномерно распределяться по обогреваемому помещению.

Печь с капельной подачей отработки

Капельная подача печного топлива

Собрать подобную печку собственными силами достаточно трудно. Обычно механизмом капельной подачи отработки укомплектовываются промышленные отопительные агрегаты.

Такие модели дают возможность значительно снизить расход топлива. Печи такого типа компактны, эффективны, максимально безопасны и сравнительно недороги.

Также народные умельцы сооружают универсальные модели, сочетающие в себе и функцию наддува, и механизм капельной подачи отработки. Однако браться за сборку такого агрегата самостоятельно без соответствующих навыков настоятельно не рекомендуется.

Рекомендации по самостоятельной сборке печи

Печь на отработке

Лучший вариант для самостоятельного изготовления – агрегат из листов металла либо пустого газового баллона. Также подойдет большой огнетушитель.

Для изготовления отопительной конструкции из листового металла нужно владеть более серьезными навыками выполнения сварочных работ. В данном случае вам придется самостоятельно сварить две топливные камеры, приварить к нижнему корпусу устойчивые ножки, после чего соединить оба корпуса при помощи трубы с предварительно подготовленными отверстиями, затем установить дымоотводящую трубу и выполнить прочие сопутствующие мероприятия.

Устройство печей на отработке

Вы же можете пойти гораздо более простым путем, использовав для изготовления отопительного агрегата, работающего на отработке, пустой баллон от газа либо большой огнетушитель. У подобных емкостей довольно толстые и надежные стенки, позволяющие обеспечить высокие пожаробезопасные свойства готовой конструкции и продолжительный срок ее службы.

Вне зависимости от того, будете ли вы использовать для сборки печи листовой металл либо баллон, при сооружении отопительного агрегата нужно строго придерживаться следующих важных правил:

  • подача воздуха в печку должна быть регулируемой. Обеспечить выполнение этого правила можно при помощи обыкновенной заслонки. Вы будете менять размер зазора, регулируя за счет этого интенсивность тяги;
  • камера для сгорания отработанного масла должна быть разборной. Это сделает ее обслуживание и чистку гораздо более легкой;
  • дымоотводящая труба должна быть установлена строго в вертикальном положении. Использование наклонных и горизонтальных отрезков в случае с такой печкой запрещено;
  • для обеспечения необходимого уровня тяги, дымоотводящую трубу нужно делать длиной от 400 см.

Руководство по изготовлению печки

Печь на отработке

Вашему вниманию предлагается наиболее легкий вариант изготовления агрегата, работающего на отработанном масле, из пустого баллона.

Первый шаг. Отрежьте от баллона низ и верх.

Дно печи

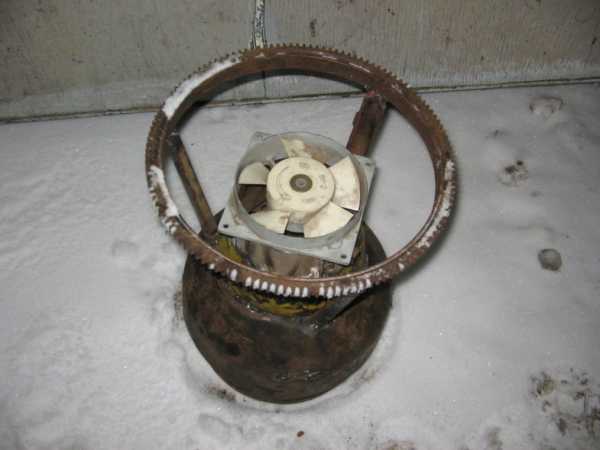

Опора печи и вентилятор наддува

Верхняя часть печи

Второй шаг. Сделайте из полученных половинок барабан для сгорания отработанного масла.

Третий шаг. Приварите к днищу конструкции устойчивые и желательно регулируемые металлические ножки.

Четвертый шаг. Сделайте в верхней стенке первого отсека отверстие для подключения куска металлической трубы. Саму трубу оснастите регулировочной заслонкой. Через отверстие в топливную камеру будет поступать кислород. Также через него вы будете добавлять отработку.

Детали печи

Детали печи

Пятый шаг. Сделайте дополнительное отверстие примерно по центру камеры и приварите к нему часть металлической трубы для соединения двух основных элементов печки. Предварительно следует сделать в этой трубке отверстия. Рекомендации касаемо размеров отверстий и их количества приводились ранее.

Шестой шаг. Изготовьте вторую камеру печки из оставшейся части старого баллона и металлического листа. Приварите готовую камеру к соединительной трубке с отверстиями.

Сделайте и смонтируйте дымоотводящую трубу.

Печь на отработке

Подключение печки

В инструкции не приводилось никаких рекомендаций касаемо размеров отопительного агрегата. В указании этих параметров нет особой необходимости, т.к. работа конструкции любого размера, а, следовательно, и интенсивность обогрева, с легкостью регулируются.

При желании вы можете сделать из листового металла печку на отработке любого требуемого размера.

Рассмотренная печь является наиболее простым вариантом из всех существующих. Подобный агрегат отлично подойдет для обогрева гаража, теплицы, бытовки и небольшого жилого помещения.

Для повышения эффективности агрегата можете укомплектовать его системой наддува, а при наличии нужных навыков — механизмом капельной подачи отработки.

Кожух печи

Кожух печи

Кожух печи

Советы по эксплуатации печи

Печь на отработке

Хотя конструкция рассмотренной печи и не является особо сложной, при использовании готового агрегата все равно необходимо придерживаться следующих важных правил и рекомендаций:

  • не заполняйте топливный бак больше чем на 75%. В противном случае отработка будет выплескиваться из емкости;
  • в случае если масло «закипело» после розжига печи, уменьшите объем подаваемого воздуха при помощи заслонки;
  • для сохранения эффективности работы печи на нормальном уровне, каждую неделю очищайте топливник и дымоотводящую конструкцию от загрязнений. Для очистки верхней части агрегата обстукивайте конструкцию.

    Печь на отработке

У рядового пользователя могут возникнуть некоторые затруднения с добычей необходимого количества отработанного масла. Рекомендуется заранее подготовить подходящую емкость для сборки и хранения отработки. Заготовку топлива лучше всего постепенно вести в течение всего года.

Постарайтесь договориться с сотрудниками СТО. Работники подобных предприятий практически всегда соглашаются отдавать отработанное масло за символическую плату либо же полностью безвозмездно.

Следуя приведенным ранее инструкциям и рекомендациям, вы соберете надежную, безопасную и эффективную печку на отработанном масле. Для этого не нужно покупать дорогостоящие материалы и использовать сложные в обращении приспособления, ведь печь легко собирается из простейших элементов.

Удачной работы!

Видео – Печи на отработке своими руками

tolkostroyka.ru

Чертеж печки на отработанном масле, печь в работе видео

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда.  Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.



Чертежи печки на отработанном масле.

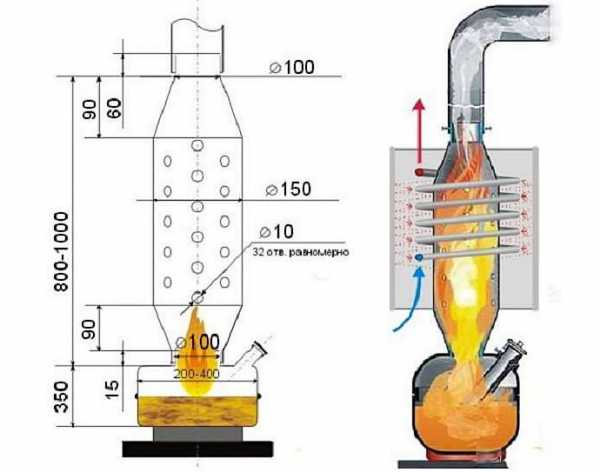

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

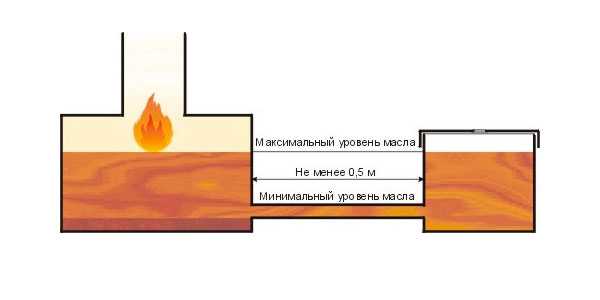

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

sam-stroitel.com

как сделать своими руками » Аква-Ремонт

Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать печь на отработке своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kotel-na-otrabotannom-masle.html.

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

  • самодельные агрегаты из листового металла или газового баллона;
  • конструкции с наддувом;
  • модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

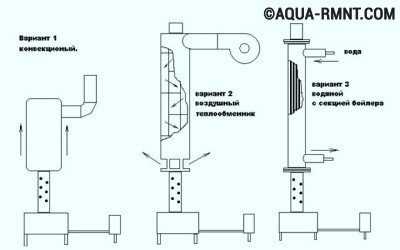

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

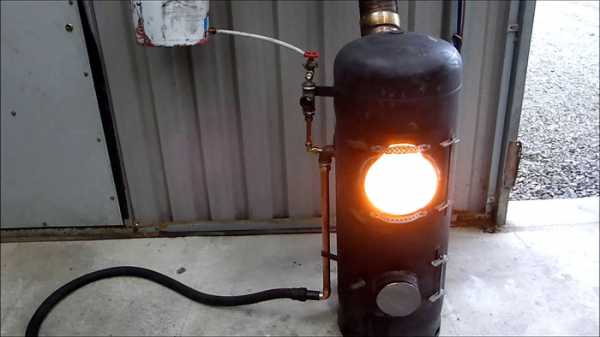

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.

Изготовление печки из газового баллона

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

  1. Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
  2. Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
  3. Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
  4. Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

  1. С баллона нужно срезать верхнюю и нижнюю части.
  2. Из получившихся половинок изготавливают разборную камеру сгорания для масла.
  3. К нижней части приваривают металлические ножки.

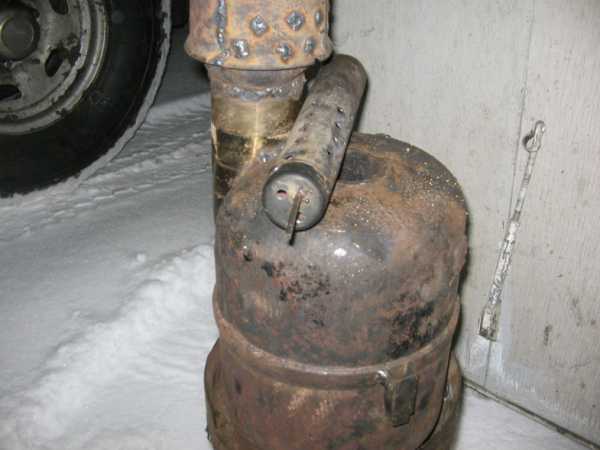

  4. В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
  5. По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
  6. В этой трубе проделывают ряд отверстий для воздуха.
  7. Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
  8. На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Немало полезных рекомендаций по изготовлению печки на отработке содержится в видеоматериале:

Нередко в рекомендациях по изготовлению печей на отработке отсутствуют точные размеры. В них нет большой необходимости, поскольку работу конструкции легко отрегулировать.

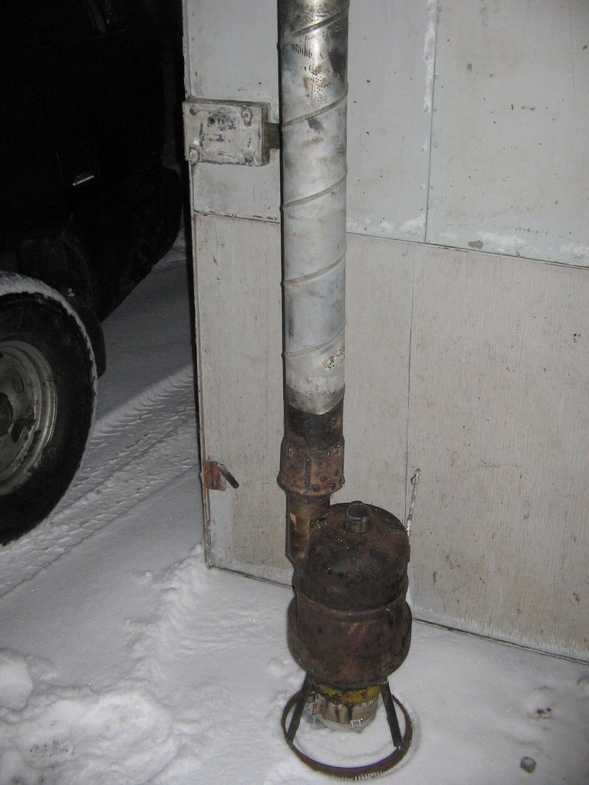

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

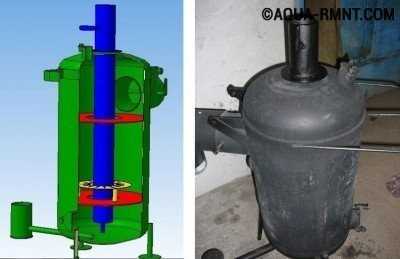

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

  1. Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
  2. Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
  3. Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
  4. Для удаления сажи верхнюю часть конструкции нужно обстучать.

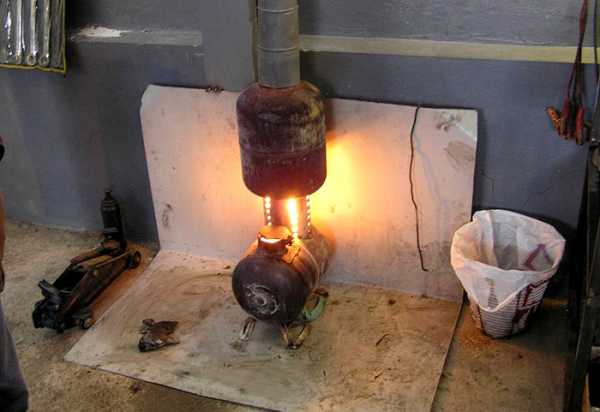

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

На авторемонтных предприятиях недостатка в отработанном масле не бывает, но как быть рядовым автолюбителям? Им рекомендуется обзавестись подходящей емкостью, в которой можно собирать отработку, полученную в летнее время. Зимой это топливо будет использовано. Тем же, кто не имеет автомобиля, но решился обзавестись такой печью, следует поинтересоваться наличием ненужной отработки на СТО. Сотрудники этих предприятий почти всегда готовы поделиться отработанным ресурсом бесплатно или по символической цене.

aqua-rmnt.com

Как сделать печку на отработке и дровах своими руками

печная приставка с маслом
    Содержимое:
  1. Из чего лучше сделать комбинированную печку
  2. Печка комбинированного типа под дрова и отработку
  3. Как переделать дровяную печь под отработку
    1. Как в дровяной печи использовать масло
  4. На чем теплоотдача выше – на масле или на дровах

Простое внутреннее устройство и одновременно высокая теплоэффективность – именно эти качества отличают печь на дровах и отработке. Элементарная конструкция без сложных узлов, позволяет самостоятельно изготовить печку из подручных средств.

Самодельные печи используются для отопления складских помещений, гаражей, автомастерских и т.п.

Из чего лучше сделать комбинированную печку


Сделать печь на дровах и отработке своими руками можно несколькими способами:
  1. Простейшее устройство, изготовленное из стали и металлических емкостей (баллонов).
  2. Модели, использующие в работе принудительное нагнетание воздуха – турбонаддув.
  3. Устройство капельной подачи отработки.


Что касается печного оборудования с капельной подачей, то сделать его полностью безопасным, рассчитать производительность и соблюсти другие условия самостоятельно, достаточно сложно. По этой причине, выбор стоит остановить на самодельной универсальной печи на отработанном масле и дровах с естественной и принудительной подачей воздуха.

В первом случае, печь изготавливают исключительно из стальных листов с толщиной не менее 5 мм. Допускается применение газовых баллонов, которые перед разрезанием заполняют водой, чтобы не допустить взрыва оставшегося газа.

Из корпуса баллона изготавливают две закрытых емкости, соединенных между собой переходником – металлической трубой, толщиной 2-3 мм. В соединителе просверливают отверстия на одинаковом расстоянии друг от друга.

В результате сборки, получается своеобразная приставка для отработки, устанавливаемая на пол одним концом, а вторым встраиваемая в топку твердотопливной печи. Самодельные универсальные печи на отработанном масле, дровах, опилках и мусоре, со встроенным водяным отоплением, оснащаются змеевиком из алюминия или меди.

Немного сложнее устройство с встроенным вентилятором, нагнетающим воздушные потоки для сжигания отработки. Некоторые пользователи устанавливают вентилятор рядом с печкой, направляя поток воздуха в поддувало.

печка от отработки и дров

Печка комбинированного типа под дрова и отработку


Универсальная металлическая печь на отработке и на дровах имеет устройство, при котором масло подается сверху, а дрова закладываются снизу. В процессе сжигания твердого топлива используется принцип верхнего горения.

В конструкции печи присутствуют следующие особенности:

  • Конвективные каналы – дровяная печь на отработке, воздухогрейная. Помещение нагревается за счет излучения разогретых металлических стенок. Чтобы увеличить теплоэффективность, на корпус приваривают несколько кусков трубы. Так появляется простейшее воздухогрейные устройство, использующее принцип конвекционного нагрева.
  • Водяная рубашка – изготовленная своими руками печь на дровах и отработанном масле с водяным контуром, позволяет обогреть не только комнату с установленным отопителем, но и смежные помещения.
    Внутри корпуса устанавливают простейший змеевик. Подойдет кусок изогнутой трубы соответствующего диаметра. Для лучшей теплоотдачи используют медный или алюминиевый змеевик.
    Теплосъёмник устанавливают так, чтобы избежать непосредственного контакта с огнем. Нагрев осуществляется посредством разогретых дымовых газов.
  • Топка – независимо от того, чем планируется топить печь, использовать приставку на отработке или дровами, применяется принцип пиролизного горения. Для начала сжигается само топливо, а впоследствии осуществляется дожиг отходящих газов. С этой целью, в конструкции предусматривают две топочных камеры.

В печах с естественной подачей и отвода воздуха, для обеспечения необходимого притока кислорода, используются специальные форсунки внутри корпуса.

Как переделать дровяную печь под отработку


Переделка дровяной печки под отработанное машинное масло, не требует изменения внутреннего устройства и конструкции отопителя. Как правило, для этой цели изготавливается специальная приставка для отработки, состоящая из следующих узлов:

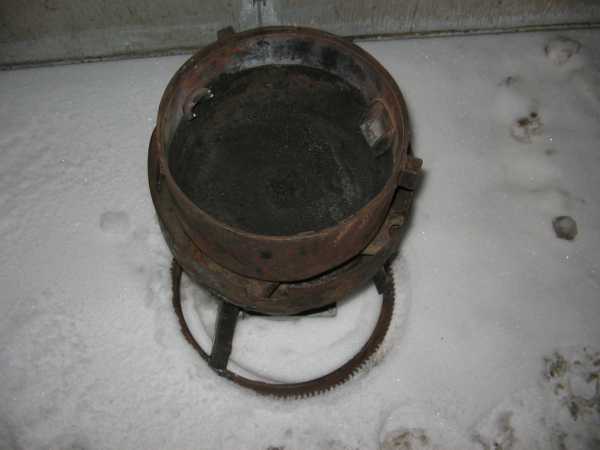

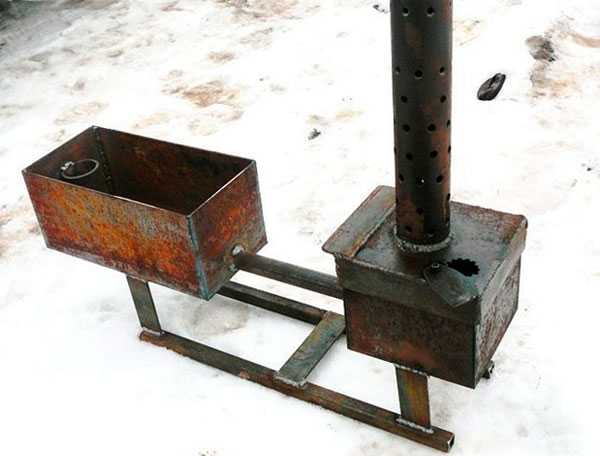

  • Первичная камера сгорания – фактически, это поддон для отработки, имеющий простейшее назначение хранить топливо и обеспечить достаточную испаряющуюся поверхность, необходимую для сжигания масла.

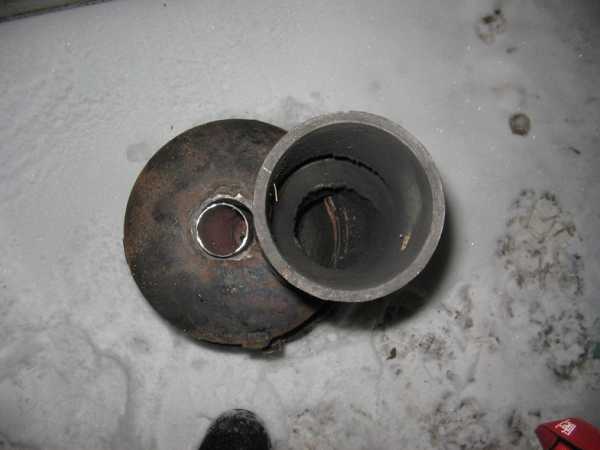

  • Отверстие для подачи топлива – сбоку сделанного топливоприемника, приваривают кусок трубы небольшого диаметра. Через отверстие будет заливаться и поджигаться отработка.

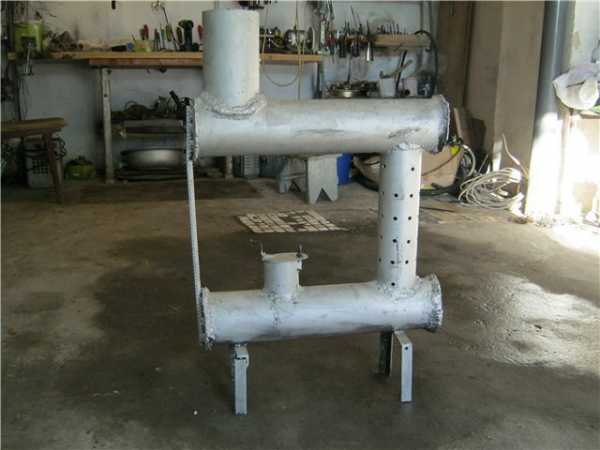

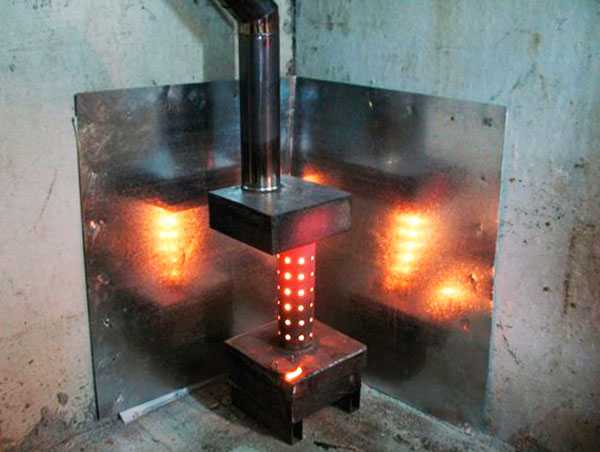

  • Вторичная камера сгорания – полноценной топки в приспособлении для сжигания отработки не существует. Камера дожига представляет собой изогнутую трубу достаточного диаметра, подключенную к поддону. По всей длине делаются инжекторные отверстия – форсунки для поступления воздуха, необходимого для вторичного горения во время пиролиза.
  • Защитный кожух – во время модернизации дровяной печки под отработанное масло учитывают, что основной нагрев будет выполняться за счет стальных стенок печи, а не благодаря горелке для масла, приставке. По этой причине, трубу, отходящую от поддона, изгибают так, чтобы она приходилась приблизительно по центру открытой дверцы твердотопливного отопителя. По краям наваривают стальной кожух по размерам топки дровяной печи, предотвращающий попадание дыма в помещение.

Доработка печи под использование масла не сложна и требует вложения минимальных финансовых затрат.

схема сборки печки на отработанном масле
печки на отработке

Как в дровяной печи использовать масло


Печь «все в одном», работающая как на отработанном масле, так и на дровах, требует грамотной эксплуатации, умения заправлять и разжигать жидкое топливо. Меры предосторожности особенно необходимы при эксплуатации самодельных печей.

Дозаправка и розжиг выполняются следующим образом:
  • Добавить в печь отработанное масло можно через специальное отверстие с патрубком, расположенное на приставке, специально сделанное с небольшим диаметром. Допускается дозаправка во время горения топлива. Поддон заполняют на ⅔.

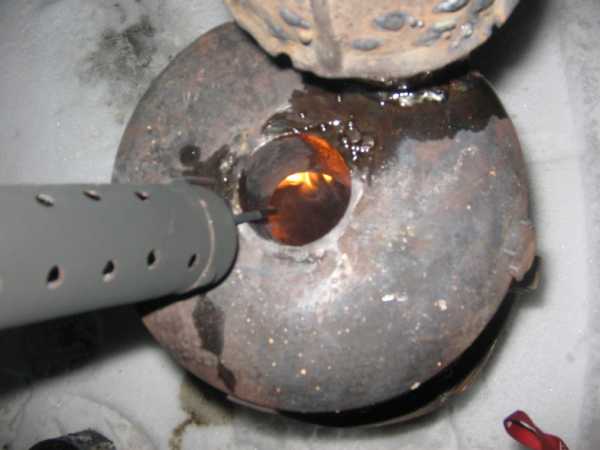

  • Розжиг – для растопки топлива используют опилки, перемешанные с отработанным маслом. Если отработка холодная, после заправки в топливоприемник доливают горючую жидкость. Розжиг выполняют с помощью бумаги, скрученной в трубочку.

После того как масло разгорится, о чем свидетельствует равномерный гул, печь переводят в режим длительного горения, прикрывая шиберную заслонку.




опилки-7 опилки-8


На чем теплоотдача печи выше – на отработке или на дровах


Дровяные отопительные печи, также работающие на отработанном масле, постепенно становятся все более популярными. На спрос и широкое распространение влияет возможность изготовления своими руками, дешевизна отработки.

Опыт эксплуатации помог выявить следующие отличия использования дров и масла:

  • Теплоотдача – во время сжигания масла выделяется больше тепла, чем при горении дров. Жидкое топливо стоит дешевле, поэтому экономичнее топить печь отработкой.
    Для горения можно использовать любой вид вторичного масла: моторное, трансмиссионное, трансформаторное. Согласно таблице выделения тепла, мазут, при сжигании продуцирует 39,2 МДж/кг, дрова всего 14-17 МДж/кг.
  • Доступность топлива – если рядом с отапливаемым помещением расположена автозаправка, ремонтная автомастерская, достать масло не представляет сложности.
    Стоимость за отработку будет в 1-2 раза дешевле, по сравнению с тем, за сколько ее предлагают посредники. Дрова стоят дороже, но доступны практически в каждом регионе РФ.

Скомбинировать печку на отработку и дрова, достаточно просто. Для этого не нужно покупать дорогостоящее оборудование. Модернизация приведет к экономии затрат на отопление, как минимум на 40%.

avtonomnoeteplo.ru
