Пенопластовая опалубка несъемная: Несъемная Опалубка Из Пенополистирола Купить В Н. Новгороде

Содержание

Несъемная опалубка из пенополистирола, плюсы и минусы несъемной опалубки из пенополистирола

Несъемная опалубка из пенополистирола очень востребована для частного строительства и популярность ее все растет. Для устройства фундаментов, несущих стен, перекрытий и колонн в несъемной опалубке из пенополистерола не требуется спецтехника и сварочные работы. Монтаж несъемной опалубки из пенополистирола производится вручную, как конструктор.

Основные характеристики опалубки из пенополистирола

Класс опалубки является основным параметром качества и назначается 1; 2 или 3-ий, в зависимости от наличия точной подгонки при изготовлении деталей опалубки. Все отклонения регламентированы нормативами. Пример: для несъемных блоков 1-го класса предел отклонения линейного размера не более 0,8 мм, для 2-го класса – не более 1,5 мм. 3-ий класс точности не регламентируется, а оговаривается с заказчиком. Требования к точности довольно строгие.
Средняя плотность 25-30 кг/м3, повышенная плотность 47-50 кг/м3. Вес одного кв. метра стены толщиной 300 мм (150 мм бетон + 150 мм два слоя пенополистирола) составляет без отделочных слоев до 350 кг.
Коэффициент теплопроводности Кт= 0,036 Вт/м*град К. для полистиролбетона Кт =0,08 – 0,038 Вт/м*град К
Сопротивление теплопередачи не менее 3,2 м2*град К/Вт
Морозостойкость отличная F300- F600, то есть до 600 циклов попеременного замораживания-оттаивания
Водопоглощение объемное 0,1% в сутки
Коэффициент паропроницаемости 0,032 мг/м*ч*Па
По горючести классифицирован как группа Г1 – слабогорючий. По огнестойкости предел сопротивления огню стены толщиной 250 мм до 2,5 часов. По дымообразованию группа Д1, практически не образует дыма
Звукоизоляция. Лучшие показатели из всех стройматериалов. Можно строиться возле трасс, железной дороги. Шумопоглощение около 50 дБ

Максимально возможное количество этажей в мировой практике – до тридцати, в нашей стране как правило, самые высокие дома пенополистирольной опалубке – шестнадцатиэтажки

Плюсы несъемной опалубки из пенополистирола

Перечислим основные плюсы несъемной опалубки из пенополистирола:

Качества данного вида опалубки уникальны, и не только по конструкции, дающей экономию трудозатрат, ресурсов и экономию последующих эксплуатационных расходов. Не менее важны технологические преимущества – оптимизация режима набора прочности бетона и повышение его прочности и морозостойкости.
При аналогичной прочности и габаритах возводимых конструкций их вес снижается на 25-30% в сравнении с весом зданий, строящихся с использованием оборачиваемой опалубки
Технология сборки блоков и панелей несъемной опалубки сокращает сроки строительства в 2 — 10 раз. Все элементы монтируются вручную, без спецтехники, обрабатываются и доставляются на место укладки также вручную. Бесшовное монолитное возведение зданий вручную. Погрузо-разгрузочные работы значительно упрощены.
Дома теплые, энергоэкономичные. Расход тепловой энергии по фактическим наблюдениям меньше в 2-3 раза, чем в кирпичном доме.
Недорогая цена на опалубку обуславливает стоимость дома меньшую, чем при строительстве аналогичного здания из кирпича и дерева в полтора раза. По сравнению с домом из клееного бруса – почти в два раза
Отличные показатели по шумозащите, звукоизоляции и теплозащите
Малый вес, но высокая прочность
Паропроницаемость низкая, но не нулевая. Водопоглощение мало. Пенополистирол устойчив к биопроцессам, грибка и плесени не наблюдается
Материал относят к экологичным. В качестве опалубочных панелей используется пищевой пенополистирол
Можно строить на всех видах грунтов и в любом климатическом районе. Для опалубки с полистирольным сердечником и бетонными оболочками, выполняемыми по технологии токретирования или набрызга нормы диктуют температуру не ниже +5⁰С.
С точки зрения архитектурной выразительности возведение зданий с применением несъемной опалубки дает возможности несколько отойти от стандартных решений. Монолитные конструкции возможно сочетать с кирпичными, каменными и блочными, а также и с деревянными. Разработаны нестандартные и экономичные проекты домов для малоэтажного строительства.

Недостатки пенополистирольной несъемной опалубки

Перечислим основные минусамы несъемной опалубки из пенополистирола считаются:

Для зданий требуется молниезащита и ограждающий контур с заземлением. Данный минус имеется у всех конструкций, имеющих металлический армокаркас.
Для дома со стенами и перекрытиями из сэнвич-конструкций рекомендована принудительная вентиляция приточно-вытяжного типа. Окна хорошо бы ставить с регулируемым микропроветриванием
Серьезный минус – горючесть пенополистирола. Кроме того, высокие температуры способны разрушить этот материал даже без огня. Температурный предел +90⁰С. Защита пенополистирольных блоков оштукатуриванием или облицовкой из негорючих материалов – обязательное условие для нормальной эксплуатации дома

Плюсы технологий монолитного строительства

Перечислим основные преимущества монолитного строительства:

Облегченный вес зданий, по сравнению с кирпичными на 12-20%
Как следствие уменьшения нагрузки на фундамент, и при условии обеспечения несущей способности грунтов основания и малого их пучения, возможны экономичные типы незаглубленных фундаментов. фундамент может дать значительную экономию – до 25%

Монолитный дом бесшовный, без мостов холода, с хорошей изоляцией. Для справедливости нужно отметить, что проблему наиболее мощного холодного моста — подошвы фундамента — несъемная опалубка не решает. Этот вопрос при необходимости решается дополнительным утеплением в основании и устройством теплой отмостки.

Все монтажные работы выполняются своими силами, без применения тяжелой техники. Технологии вполне доступны частным строителям.

Экономия полезной площади значительная, поскольку толщина наружных стен уменьшена. Здание с площадью 200 м2, если сравнить с домом из кирпича, просторнее на 20-25 м2

Долговечность, прочность и устойчивость зданий по технологии несъемной опалубки сравнима с каменными и кирпичными зданиями при затратах на строительство в 1,2-1,5 раза меньше

Транспортировка и хранение блоков и панелей несъемной опалубки может осуществляться как в разобранном, так и целом виде. Все металлические детали и поверхности перед упаковкой должны быть защищены от коррозии.

Строительные материалы|12 июля 2017 в 17:59|

Строительные материалы

Строительные материалы|12 июля 2017 в 16:00

Несъемная опалубка представляет из себя конструкции коробчатых или криволинейных форм, в которые устанавливают арматурный каркас, а потом заливают

Строительные материалы|11 июля 2017 в 10:34

Силикатного кирпич знаком всем.

Из силикатного кирпича так же строились и многоквартирные дома – это сталинки и хрущевки прошлого века, и множество этих

Строительные материалы|07 июля 2017 в 19:19

Древесно-полимерный композит (ДПК) довольно популярный и практичный материал в строительстве и отделке. Сырье для изготовления древесно-полимерного

Строительные материалы|07 июля 2017 в 13:38

Пенобетон – представитель ячеистых бетонов. Пеноблок – искусственный камень с большим количеством закрытых пор. Именно закрытых, а не сквозных

Строительные материалы|05 июля 2017 в 16:33

Сетка для штукатурки — залог долговечности выполненной работы. Оштукатуривание стен – традиционная технология выравнивания и отделки

Строительные материалы|05 июля 2017 в 00:00

Видов кирпича не так то много, как может показаться. Кирпич – строительный материал, имеющий многовековую историю. Все началось, как говорят историки, с

Строительные материалы|04 июля 2017 в 15:16

Полистиролбетон – представитель класса легких бетонов, композит из вяжущего – портландцемента, минеральных наполнителей и пористого заполнителя – гранул

Строительные материалы|28 июня 2017 в 14:14

Температура бетона — очень важный момент. Температура бетонной смеси должна быть в пределах от +5⁰С до +30⁰С. При температуре +5⁰С процесс твердения

Последние публикации

Ремонт и отделка|28 ноября 2022 в 12:30

Необычное окно из стеклоблоков не редкость для частного дома, дачи и оригинальной постройки на загородном участке…

Ремонт и отделка|25 ноября 2022 в 07:54

Краска без запаха – именно такую краску мы часто ищем для небольшого ремонта, реставрации мебели и/или самостоятельного декора в доме…

Благоустройство|24 ноября 2022 в 06:49

Фундамент для теплицы, построенной из поликарбоната или по типу парника, из армированной полиэтиленовой пленки, можно и не делать…

Ремонт и отделка|23 ноября 2022 в 06:37

Видовые окна – совершенно особый вид окон и остекления, и устанавливаются они преимущественно в эстетических и художественных целях…

Ремонт и отделка|22 ноября 2022 в 06:49

Шторы для арки – не только декор, а также способ разделения функциональных зон помещения по аналогии с дверным полотном, но намного эффектнее. ..

Ремонт и отделка|18 ноября 2022 в 06:54

Цветовая гамма в интерьере – главное для эмоционального восприятия, цвета и их сочетания обеспечивают нам первое впечатление от окружения…

Ремонт и отделка|17 ноября 2022 в 06:54

Максимализм в интерьере: не стиль, а скорее характер, способ самовыражения, и все это при возможности преобразовать домашнюю среду «под себя»…

Ремонт и отделка|16 ноября 2022 в 06:50

Безрамное остекление – сравнительная новинка; удобство безрамных систем остекления главным образом в том, что позволяет остеклить проем любой ширины и высоты…

Ремонт и отделка|15 ноября 2022 в 06:04

Длина штор, а особенно правильная длина – очень интересный вопрос. Когда оконное оформление заказывают в салоне, длину штор замеряет обученный специалист…

Главное

08 сентября 2021

19 января 2021

12 декабря 2018

10 декабря 2018

Несъемная опалубка из пенополистирола для фундамента своими руками

Несъемная опалубка позволила сократить рабочее время строителей, поэтому стала самым распространенным способом задать идеальную геометрию стенам здания. Однако, отсутствие этапа демонтажа не только экономит время — это позволяет сэкономить на стройматериалах. Ведь опалубка становится частью несущей внешней стены строения и может выступать, как тепло- и звукоизолирующий материал, может стать частью финальной отделки фасада.

Мы остановимся на опалубке из пенопласта, как самом доступном способе сделать вспомогательную конструкцию. Расскажем, как ее можно сделать самостоятельно и почему такая опалубка — самая распространенная на сегодняшний день.

Обращаем ваше внимание на тот факт, что компания “Вiк Буд” является производителем пенополистирола, но не изготавливает несъемную опалубку и не оказывает какие-либо услуги по ее монтажу.

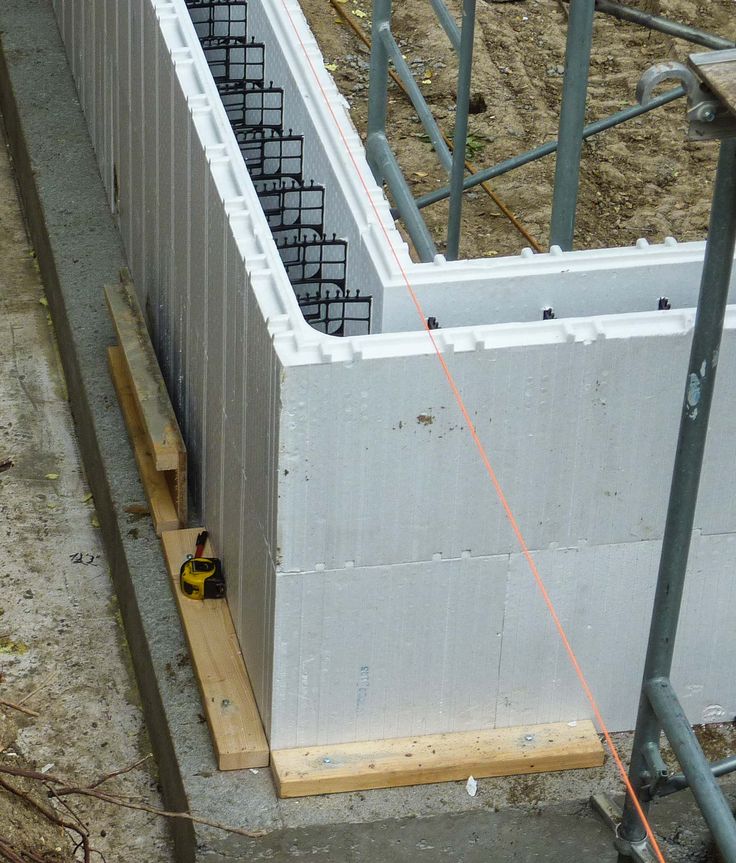

Виды несъемной опалубки из пенополистирола

Годами строителями возводились деревянные или металлические опалубки. Но вслед за шагнувшими вперед технологиями, к делу приступил пенопласт. Несъемная опалубка из экструдированного пенополистирола изготавливается в различных интерпретациях:

пустотелые блоки из полистирола, имеющие съемные и несъемные ребра жесткости;

армированные панели 10-250 мм толщиной;
облицовочная опалубка из пенополистирола.

Помимо этих, самых распространенных видов несъемной опалубки, выпускаются криволинейные блоки для возведения зданий с нестандартной геометрией.

Преимущества опалубки из пенополистирола

Широко использовать несъемную опалубку из пенопласта позволили отличные характеристики материала:

высокие теплоизоляционные свойства позволяют опалубке служить утепляющим для фундамента слоем;
пенополистирол также выступает в качестве дополнительной звукоизоляции здания;
имея незначительный опыт, можно возводить эту конструкцию самостоятельно, не оплачивая труд рабочих на данном этапе строительства;
доступная стоимость блоков из пенопласта также позволяет сэкономить и сохранить баланс “цена-качество” на достойном уровне;

пенополистирол непривлекателен для грибков и плесени;
такие блоки имеют одну из самых привлекательных цен;
опалубка подходит как для небольших частных домов, так и для возведения многоэтажек. .

Одним словом, опалубка для фундамента из пенополистирола задает нужную геометрию строению и повышает его энергосберегающие способности.

Но есть и незначительные недостатки у такой конструкции. Во-первых, монтажные работы можно проводить только в теплое время года. Минимально допустимая температура для проведения работ — плюс 5 градусов по Цельсию. А, во-вторых, чтобы избежать повышенной влажности в доме, скорее всего, потребуется обустройство системы принудительной вентиляции. Но, при любом раскладе, несъемная опалубка из пенополистирола — одна из самых экономически выгодных конструкций.

Процесс монтажа опалубки

Прежде чем погрузиться в процесс возведения самодельной пенопластовой опалубки, нужно детально спроектировать расположение коммуникационных систем и вывести все необходимые отверстия под сантехнику, электрику и вентиляцию). После того, как блоки будут залиты бетоном, сделать все это будет намного труднее.

Сама опалубка изготавливается в несколько этапов.

Этап 1. Разметить территорию, составить план будущего здания, тщательно вымеряя углы. Вырыть траншею по периметру постройки шириной 40 см и глубиной около 50 см. При этом дно траншеи нужно щепетильно выровнять. Дно котлована должно быть тщательно выровнено.
Этап 2. Сделать в траншее дренажный слой высотой около 15 см, засыпав дно щебнем и песком. Затем утрамбовать и выровнять подушку.

Этап 3. В получившийся слой вставить арматуру, которая впоследствии поможет фиксировать опалубочные блоки. Затем залить все тонким слоем бетона. Таким образом, получается ровная бетонная основа для опалубки

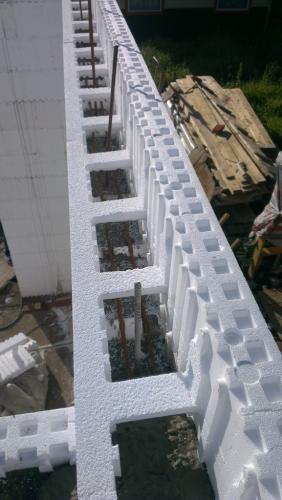

Этап 4. Когда “подошва” застынет, можно переходить к укладыванию блоков опалубки. Первый ряд сажается на арматуру, выходящую из фундамента. Ряды блоков между собой крепятся замками шип-паз, дополнительно их можно зафиксировать металлическими скобами.

Затем в пазах блоков нужно горизонтально разместить прутья арматуры. Дальнейшее наращивание напоминает строительство кубиками лего, правда, выравнивание по вертикали нужно контролировать.

Важно тщательно закрепить арматуру, чтобы избежать выдавливания блоков при дальнейшей заливке бетонной смесью. Раствор, в противном случае, может протечь наружу.

Этап 5. После 3-4 рядов блоков из пенополистирола можно приступать к заливке раствора. Наполнять полости бетоном нужно до половины верхнего ряда блоков опалубки. Раствор необходимо уплотнять — вручную либо глубинным вибратором. Это позволит предотвратить образование пустот. Дальше уложить еще 3 слоя блоков и залить следующей порцией бетонной смеси. Продолжать до тех пор, пока не будут уложены все блоки и заполнены все пустоты.

Результатом проведенных работ становится стеновая “сэндвич” конструкция — два слоя ППС с прочной монолитной прослойкой. В дальнейшем такую стену будет достаточно оштукатурить и покрыть финишной отделкой.

Полезные советы

Рассчитать примерную стоимость несъемной опалубки из пенопласта поможет знание цен материалов и их расхода. На 1 квадратный метр опалубки потребуется около 3,3 шт. пенополистирольных блоков, 0,12 кубических метров бетона и около 10 кг арматуры.
Хранить пенополистирол лучше в недоступном для солнечных лучей и ветра месте. Длительное пребывание на солнце сделает материал более хрупким, а ветер может попросту разбросать легкие блоки по всему участку или вынести их за его пределы.
Нужно помнить, что возведение несъемной опалубки из пенополистирола — это не разновидность скоростного строительства. Нельзя за 1 день построить конструкцию высотой во всю стену, а потом сразу залить ее десятками тонн бетона.

В заключение

Самодельная опалубка из пенополистирола позволяет выдержать геометрию здания во время стройки, а также сэкономить на тепло- и звукоизоляционных материалах. Простота работы с материалом позволяет сделать опалубку своими руками, не прибегая к наемному труду. Для этого достаточно иметь опыт взаимодействия с пенополистиролом и придерживаться технологии.
