Схема выключателя на три выключателя: Схема подключения проходного выключателя с 3х мест
Как подключить три провода к выключателю
Он будет уместен: в коридоре для подключения к свету сходу 3-х помещений — ванной комнаты, туалета и кухни, если они находятся неподалеку друг от друга; если в комнате есть многорожковая люстра либо комбинированная подсветка основная и дополнительная ; когда потолок изготовлен в нескольких уровнях; если длиннющий коридор состоит из 3-х частей; если нужна управлять освещением 3-х комнат из одной точки.
Со световым индикатором — служат в качестве маячка для поиска выключателя либо говорят о том, в каких помещениях включен свет. Кругляшки снутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами либо винтообразным соединением.
Выключатель состоит из: защитной части — кнопки и рамки; рабочей части — механизм фиксации проводов и корпуса. Подключение проводов к трехклавишному выключателю Есть разные модели тройных выключателей: для наружного, внутреннего монтажа либо комбинированные — в одном корпусе с розеткой.
Как подключить трехклавишный выключатель? Как установить в подрозетник?
Трехклавишные устройства комфортно применять для управления многорожковыми люстрами.
Упрощение процедуры монтажа трехклавишного выключателя достигается благодаря понижению трудозатрат при разработке общей технологической ниши для размещения сердцевины устройства и прокладки к ней электрокабеля.
При замыкании концов щупов, устройство издает звуковой сигнал, что очень комфортно, так как нет необходимости глядеть на экран устройства.
Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети.
Согласно правилам установки электроприборов ПУЭ , подключить устройство нужно так, дабы происходило размыкание конкретно фазового проводника тока.
Схема и подключение перекрестного выключателя
Подключение проходного выключателя из 3 х мест
Это принятые правила, обеспечивающие работоспособность всей схемы. Выключатель состоит из: защитной части — кнопки и рамки; рабочей части — механизм фиксации проводов и корпуса.
Экономия занимаемой площади.
Рамка выключателя крепится к механизму прижимающей вставкой, которая размещается посредине.
Приобретаются нужные девайсы, материалы, крепёж.
Не считая того, я тщательно растолковал и показал на понятной подробной схеме, как это все смотрится в действительности.
Кроме проходных выключателей существует очередной метод управления освещением из нескольких мест.
Разводка проводов по жилому помещению Каким методом соединяются концы проводов в распределительной коробке, можно выяснить, посмотрев соответственное видео.
От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
Как подключить трёхклавишный выключатель.
Верная схема проходных выключателей
Эта операция может выполняться без применения специального инструмента. Схема двухлампового осветительного прибора В итоге понижается суммарная пульсация светового потока осветительного прибора.
Существует мировоззрение, что для монтажа промежных точек включения-выключения осветительных устройств стоит применять только четырехжильный кабель.
Обычно, к ним идет особый преобразователь, который питает эти лампы. В случае установки схожих выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже.
Также по последним нормам все соединения происходят исключительно в монтажных коробках и с помощью контакторов.
Круг зеленоватого цвета есть не что другое, как распределительная коробка, снутри которой делается соединение проводов. 1-ая цифра обозначает степень защиты от пыли, 2-ая — от воды, по 6-тизначной шкале.
Построение схожих схем, обычно, осуществляется с ролью так именуемого перекрёстного переключателя. Два провода к ней подходят из распределительной коробки либо из розетки.
Для чего необходимы проходные выключатели
Включать свет можно на выходе из дома — после окончания дел нет необходимости идти в темноте. Пригодится всего один. Где применяется система 3-х выключателей?
Подключение проводов к трехклавишному выключателю Есть разные модели тройных выключателей: для наружного, внутреннего монтажа либо комбинированные — в одном корпусе с розеткой.
На верхние контакты выключателя фаза попадает только при замыкании контакта соответственной кнопки. Тут двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается повсевременно включенным, что не очень отлично.
Как подключить — тщательно обозначено на схеме. Выбивание в стенке одной технологической ниши для размещения монтажной коробки заместо нескольких. Невозможности употребляться раздельно, а только с парой проходных выключателей. Для того, дабы установить перекрестный выключатель пригодится: Распределительные коробки, количество их находится в зависимости от площади, где необходимо выполнить данную систему управления освещением.
Схема подключения проходного выключателя
Проходной выключатель(ПВ) схема подключения на 3 точки своими руками
Принцип перекрестного отсоединителя Перекрестный выключатель похож на обыденный одно клавишный, разница исключительно в наличии снутри 4 клемм. Выполнив такую работу в один прекрасный момент, не будет никаких заморочек с осознанием процесса.
После зрительного осмотра нужно проверить и точно установить, какие провода являются фазными и нулевыми. Совершается не размыкание, а переключение фазы на другую линию. Обе они содержат индуктивные балласты L1 и L2.
Для того, дабы установить перекрестный выключатель пригодится: Распределительные коробки, количество их находится в зависимости от площади, где необходимо выполнить данную систему управления освещением. Принципиальное правило — выключатель всегда должен размыкать фазу.
Как подключить варочную панель написано здесь, а про установку и включение водонагревателя — в этой статье. Используя их вместе с перекрестными выключателями, можно управлять светильниками , подсветкой из нескольких мест. 1-ый вариант имеет три контакта. При получении сигнала оно замыкает электроцепь освещения.
Потому сейчас тщательно разберем тему как подключить трехклавишный выключатель. Другой вопрос — как сложными получаются такие решения. Если в процессе проверки обнаружилось горение лампы вполовину, при одновременном горении ламп в других местах, означает это место и будет тем разрывом фазы, куда должен устанавливаться выключатель.
Главные виды замыкающих аппаратов Выключатели, в том числе и тройные, зависимо от метода управления бывают клавишного и сенсорного выполнения. А вот для коммерческой сферы либо производственной среды решения такового рода нужны.
Что необходимо для реализации задачи
Сейчас при нажатии средней кнопки средний контакт замыкается, и фаза проводом L2 поступает в распределительную коробку, где через точку 3 и потолочный провод попадает на карий вывод лампы HL2 и лампа зажигается. Если вникнуть, все не так и трудно, а схема подключения проходного выключателя из 2-х точек, так вообщем обычная. Фаза подключается ко входу 1-го из проходных выключателей с 3-мя входами.
Дабы не стать жертвой злосчастного варианта необходимо придерживаться советов и правил неопасного монтажа. Собираем провода в коробке. В этом случае принципиально отыскать общий провод. Другими словами их работа подобна работе обыденного двойного выключателя установленного в гостиной и созданного для включения ламп большой прекрасной люстры.
Отключение питания делается на распределительном щите дома квартиры.
С ТРЁХ мест подключение проходных выключателей
Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.
Как подключить люстру к двухклавишному выключателю
Имея желание либо по мере надобности, хозяева сталкиваются с подменой осветительных устройств. Но, меняя осветительный прибор, выключатель оставляют тот же. Появляется неувязка подключения. Есть различное количество проводов, торчащих из потолка, которое необходимо соединить с осветительным устройством. До того как разобраться как подключить люстру к двухклавишному выключателю, нужно обусловиться как лампочек она будет.
Механизм работы двухклавишного выключателя
Выключатель с 2 кнопками – элемент регулировки освещения помещения. С его помощью можно включить одну лампу либо группу.
Двухклавишный устройство состоит из:
- кнопок – врубаются одновременным нажатием либо по одной;
- рамка – снимают во время монтажа;
- клеммников – места соединения.
В некоторые изделия встроена подсветка, расположенная на каждой кнопке либо понизу рамки. Если нет подсветки, в него заходит фазный кабель, а выходит две фазы, включатель ставят в разрыв.
Механизм работы встроенного выключателя:
- Включена 1-ая кнопка – пылает одна лампа (1-ая группа).
- Включена 2 кнопка – поменяется освещение. Будет пылать 2-ая группа, другая лампа либо все присоединенные осветительные приборы.
Есть двухклавишные модели, именуемые модульными. Они изолированы, принцип деяния одноклавишной модели.
Модель с 2-мя кнопками играет роль электросбережения, конфигурации общего фона.
Схема подключения выключателя:
Можно ли без помощи других подключить люстру к двойному выключателю
Да. Но, до того как заняться работой с электрическими устройствами, нужно ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения осветительного прибора, иметь под рукою инструменты, изоляцию.
Дабы люстра декорировала потолок комнаты, верно работала, делают подключение к выключателю в серьезной последовательности.
Перед подключением нужно ознакомиться с техникой безопасности:
- Применяемые инструменты обязаны иметь заизолированные ручки.
- Перед работой, связанной с электроэнергией, отключают питание щитка. Другими словами это счётчик (личный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).
Нельзя заниматься работой с электроприборами под напряжением во мокроватых помещениях. Вода – это проводник электротока.
Как распознать провода
Все кабели личных домов, квартир имеют различия по цветам. Это типичная подсказка для неопытных людей.
Кабель желтоватого тона — заземление, обозначение РЕ. Предназначен для того, дабы во время работы электроприбора не было пробивания тока «мелкой дрожью».
Ноль – синий либо голубой цвет, обозначение N.
Фаза – все другие цвета обозначают L.
В старенькых домах, квартирах вся проводка одинакового цвета. Заземление встречается очень изредка. Потому для определения фазы используют оборудование, инструменты.
Схема подключения люстры на 2 лампы
Из потолка выходит 3 либо 4 кабеля. Это два фазных кабеля от каждой кнопки, один «ноль» – с распределительной коробки, заземление. Инспектируют отверткой-индикатором. При проверке включают напряжение, кнопки попеременно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Другие кабели – фазные.
В осветительном приборе все проводки соединены по принадлежности. Другими словами современный осветительный устройство содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.
В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно выполнить подключение так, что будет пылать или по одной лампочке либо все.
Заземление подсоединяют сходу. После чего необходимо соединить ноль. Люстра-потолок. Фазы выводят с устройства, подключают к подходящим из кнопок.
Обе лампы сразу будут пылать при нажатых сходу 2-х кнопках.
Соединения следует заизолировать. Только после чего включить подачу электроэнергии со щитка либо счетчика.
Подключение света на три лампы с 3-мя проводами
Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же методу, как осветительный прибор с 2 рожками, только одна кнопка выключателя будет включать 1 лампу, а 2-ая – 2 лампочки.
Если сразу надавить обе кнопки, зажгутся все рожки.
Нулевые кабели с каждого рожка объединены, заземление подключают сходу.
Фазы разбиты на 2 группы.
Схема подключения 4 лампочки
Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.
Подключение можно провести 2 методами:
- 1+3=поочередное включение 1 лампы-1 кнопка и 3 лампы-вторая кнопка.
- 2+2=попеременно врубаются по 2 лампочки. При этом можно выполнить так дабы горели 2 лампы вблизи находящиеся либо накрест.
Если включить обе кнопки сразу – зажгутся 4 рожка.
Принцип подключения такой:
- Из осветительного устройства выходят разные цвета кабелей либо все однообразные. Тогда делают прозвон, намечают значение (N, L).
- Заземление – его сходу можно подсоединить с потолком.
- Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
- Фазы делят по группам: 1-ая – 3 провода, одна раздельно либо 2 группы по 2 штуки.
- Дальше используют клеммы, соединяя скрутки на приборе света и потолке.
Скрутки изолируют, дабы не соприкасались вместе.
При разделении на группы дабы в скрутку «ноль» не попала фаза.
5-тирожковая люстра
Из пятирожковой люстры выходит общий «ноль». Его нужно пометить (можно изолентой). Время от времени есть несколько синих проводков, их объединяют одной скруткой.
Внимание. Различие можно выполнить при помощи индикатора – есть либо нет напряжение. Если напряжение есть – L, в неприятном случае – N.
Фазные провода делят на 2 группы:
- 1-ая скрутка будет из 3 фаз – одна кнопка включит 3 лампы.
- 2-ая группа – 2 фазных скрутки-2 рожка, другой кнопкой включения.
При единовременном включении кнопок пылают 5 ламп.
После сделанных групп люстру подключают к проводке. После проверки – если пылают не те группы ламп (вразброс) можно повторно выполнить скрутки 2х3 (группы), поменяв фазы.
Схема двойного подключения на 6 лампочек
Подключение устройства на 6 ламп просит наличие неплохой проводки. Дальше, двухклавишная модель включения света обеспечивает работу в 3-х режимах: включение ламп по группам (2 режима) и общее включение лампочек. При всем этом из потолка должно выходить не меньше 3-х проводов.
Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, 3-ий режим все лампы в работающем состоянии.
Из люстры выходит 12 проводов, на каждый рожок 2 штуки.
Нужно избрать все провода голубого цвета либо отмеченные при прозвоне, соединить их одной клеммой (1 скрутка).
Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.
Перед соединением проводов осветительного прибора к потолочным при помощи индикатор-отвертки определяют линию L, ноль N, также предназначение L1, L2 кнопкам. Делают это индикатором при неизменном токе, попеременно включенных кнопках. Отысканные провода обозначают маркером либо изолентой. После чего нужно обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сходу.
Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами
Из потолка видны 4 проводка: 2 фазы (от кнопок), 1 ноль, заземление.
Из осветительного прибора время от времени выходят провода 1-го тона. Для определения фазы, ноля нужно провести прозвон мультиметром, обозначить их так же как на потолке (дабы не перепутать).
«Ноль» идет одной скруткой, так как на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 либо 4х4, 2х7 и т.
д.. После, сделанные группы заизолированных проводов либо помещенные в клеммы соединяют соответственно с намеченными на потолке.
Принципиальные советы
Для подключения осветительного устройства к 2 кнопкам нужно управляться некоторыми советами электриков. Это поможет избежать ошибок.
- Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
- При разделении на группы, нужно пристально и смотреть за тем, дабы в скрутку с фазой не попал ноль.
- Скрутки изолируют. При соприкасании обнаженных скруток будет замыкание.
- Для точности работы осветительного устройства инспектируют корректность установки выключателя. Ноль не заходит, а провод фазы заходит один – выходит на потолок 2 – от каждой кнопки.
- Для убежденности однообразные провода прозванивают.
Если следовать советам, работа будет выполнена без ошибок. Осветительный устройство будет работать исправно.
Подключение люстры к двухклавишному выключателю не займет много времени даже у человека,
Основным фактором выступает правильное разбиение на группы, также обозначение фазы и ноля на потолке. Нужно в точности следовать технике безопасности. Изолировать обнаженные скрутки, пошагово делать подсоединение.В одной комнате находятся три выключателя иллюстрации. Использование схем с тремя выключателями
Представим что вы стоите перед закрытой комнатой, в которой есть три лампочки и все они на данный момент выключены. Кроме того, перед вами есть три выключателя, которые отвечают за какую-либо из лампочек. Вы можете включать и выключать лампочки сколько угодно раз, а вот зайти в комнату вы можете всего один раз. Также вы не знаете какой выключатель к какой лампочке относиться.
Зайдя в комнату вы можете делать с лампочками все что угодно, вот только назад к выключателям вы уже вернуться не сможете. Теперь сам вопрос. Вам надо сказать какой выключатель относиться к какой-либо из лампочек. К примеру, второй выключатель работает с 3 лампочкой и так далее.
Решение
На самом деле здесь все очень просто.
Если у нас нету никаких дополнительных возможностей, то мы можем поступить следующим образом. Включаем одну из лампочек и оставляем её гореть постоянно. Второй переключатель вообще не трогаем, а вот третий переключатель мы включаем, ждем несколько минут и потом выключаем его обратно. Теперь, когда мы зайдем в комнату мы обнаружим одну светящуюся лампочку, одну погасшую лампочку и при этом холодную на ощупь и одну также погасшую, но на ощупь теплую/горячую лампочку. На основе этого мы сможем понять какой выключатель относиться к той или иной лампочке.
Также, возможно ответить и по-другому. К примеру, если у нас есть возможность пользоваться дополнительными вещами, то мы можем подать больший ток на какой-либо переключатель. Теперь зайдя в комнату одна лампочка будет перегоревшей, одна включенной и одна выключенной. Опять-таки, определить какой выключатель к какой лампочке относиться не составит никакого труда.
Содержание:
Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек.
Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.
Использование схем с тремя выключателями
Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.
В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце — выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.
Элементы и составные части схемы подключения
В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с .

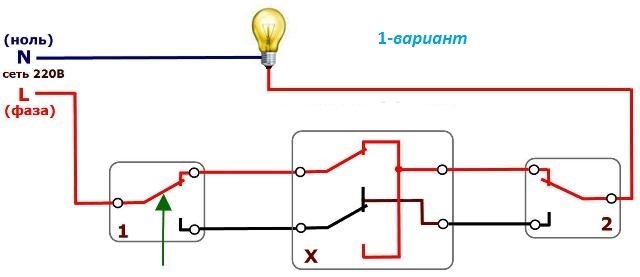

Классическая схема подключения проходного выключателя с трех мест требует использования двух и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

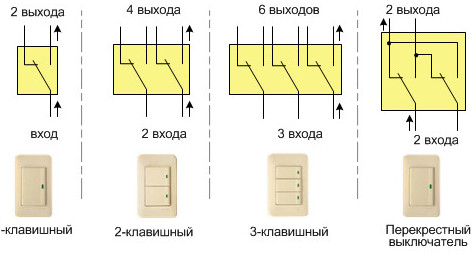

Приборы могут быть одно- или двухклавишными.
Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим — промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным — выходные фазные линии.
Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.
Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно . Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.
Как подключить проходной выключатель из 3 х мест
