Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

Одним из самых важных конструктивных элементов любого загородного дома являются межэтажные перекрытия. Обустраиваться они могут по разным методикам. В любом случае технологии сборки таких конструкций соблюдать следует неукоснительно. От этого зависит не только удобство проживающих в доме людей, но и их безопасность. Ниже в статье разберемся с тем, какие существуют проекты перекрытия второго этажа по деревянным балкам и каким образом собираются подобные конструкции.

Основные способы обустройства перекрытий

Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках. Собирать их допускается как в кирпичных или блочных домах, так и в рубленых либо щитовых. Именно такие перекрытия монтируются в загородных зданиях чаще всего.

Основные конструктивные элементы

Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

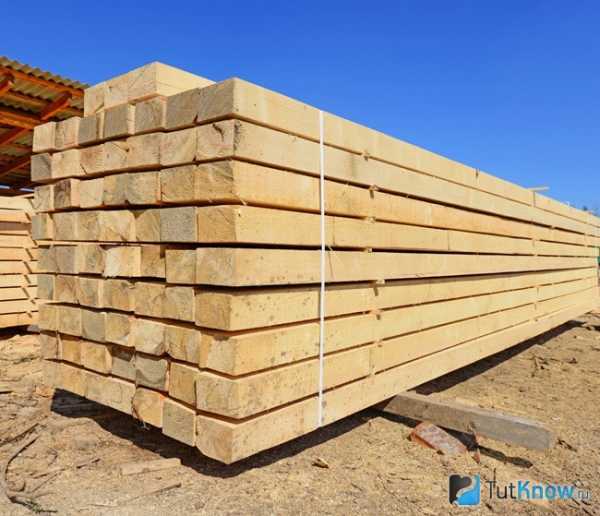

• Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
• Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
• Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

Во сколько обойдется сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

• Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
• Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Расчет прочности балок

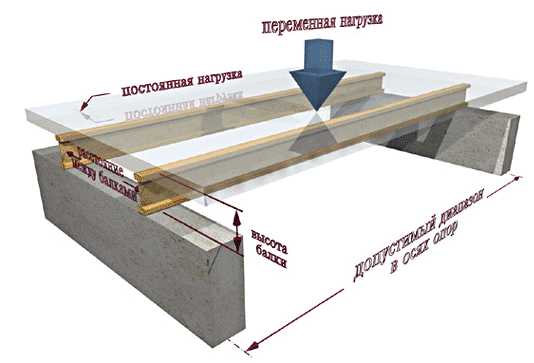

Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.

Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:

• ширину пролета;
• шаг установки бруса;
• породу древесины, использованную для изготовления бруса.

Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.

Что еще нужно учитывать

Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.

Порядок сборки

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

• Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.

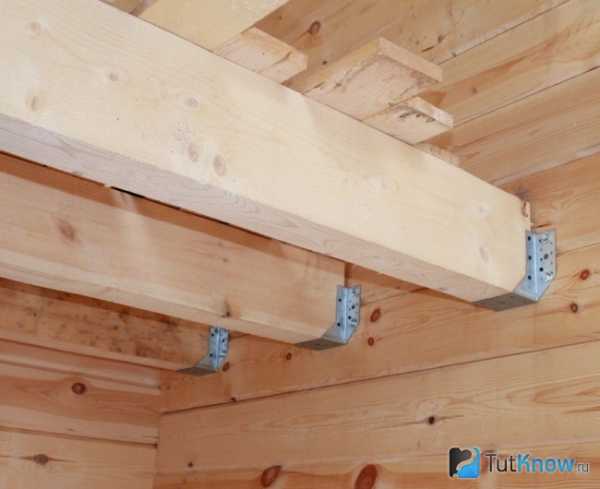

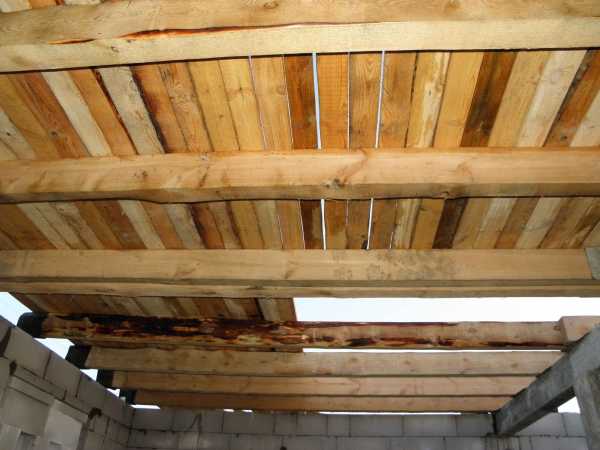

• Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.

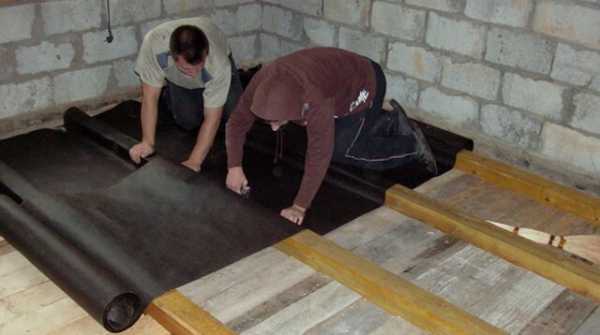

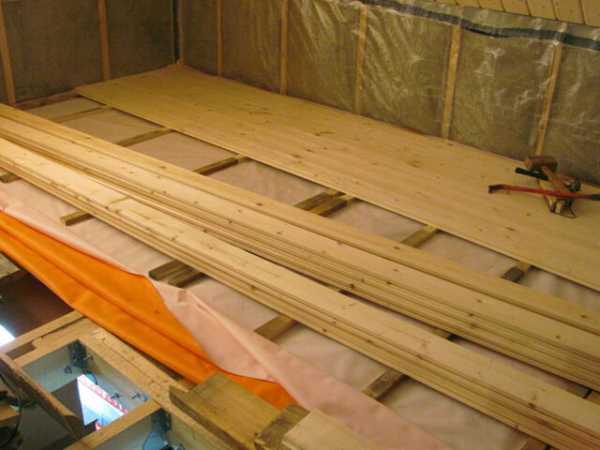

• Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
• Поверх плит монтируют еще один слой пароизоляции.

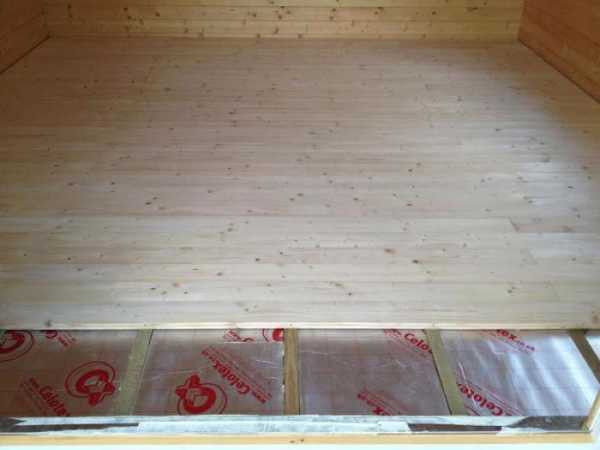

• Набивают доски пола второго этажа.

Еще один способ монтажа

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным. В противном случае лучше устроить в доме перекрытие по балкам немного другого типа, собрав на втором этаже так называемые плавающие полы. Конструкция их довольно-таки сложна. Но при желании их можно смонтировать и самостоятельно.

Как собрать плавающие полы

После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полосы. Они необходимы для прокладки помещений на втором этаже по периметру. В последующем их можно будет закрыть плинтусом.

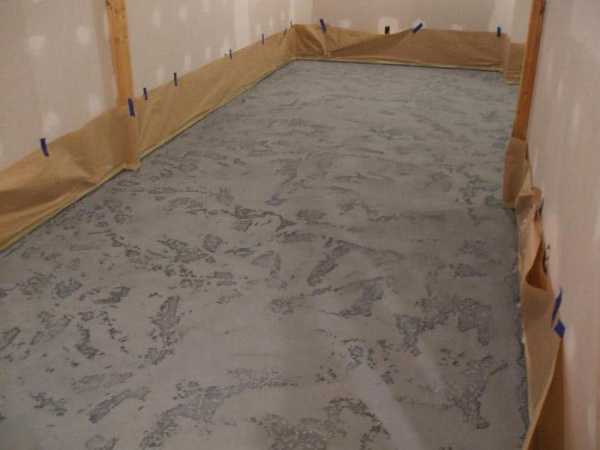

Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

Более простой и дешевый способ звукоизоляции

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Заключение

Устройство перекрытия второго этажа по деревянным балкам, как видите – процедура несложная. Собрать такую конструкцию можно в том числе и самостоятельно. Но, конечно же, выполняя монтаж перекрытия, следует в точности придерживаться положенных технологий. В этом случае конструкция получится надежной и долговечной.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Деревянное перекрытие второго этажа. Технические требования. Монтаж и обработка. Звукоизоляция с утеплением

Следует сразу отметить, что деревянное перекрытие между этажами своими руками можно устанавливать не только для деревянных зданий, но также для кирпичных, блочных и бетонных конструкций. Причём, это относится не только к этажам помещения, но и к подвалам, полу и чердакам, где без такого устройства просто не обойтись, только техническое обеспечение здесь уже может несколько отличаться по конструкции.

Но, давайте поговорим об этом более подробно, а ещё мы хотим предложить вам к просмотру видео в этой статье.

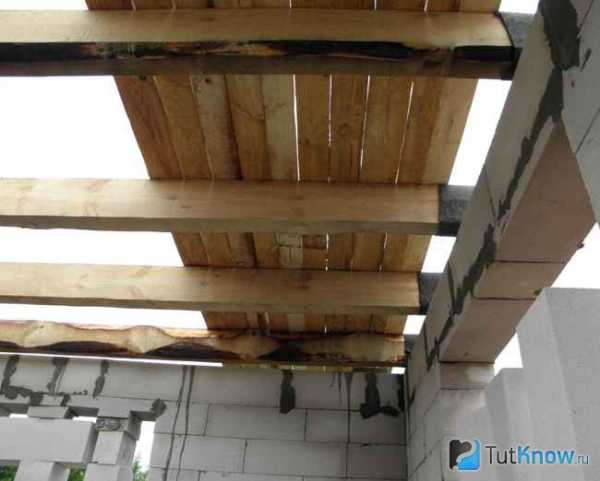

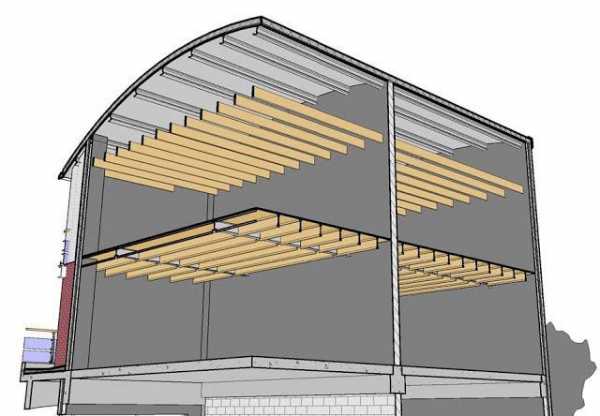

Перекрытие второго этажа по деревянным балкам на стены из блоков

Предъявляемые технические требования

Принцип устройства перекрытия: 1 – балки; 2 – черепной брус; 3 – накат из досок; 4 – утепление и звукоизоляция; 5 – гидроизоляция; 6 – пол; 7 – зазор для воздухообмена; 8 – плинтус

• Если конструкция деревянного перекрытия второго этажа будет разделять помещения с разницей по температуре более 10⁰ (Цельсий, Кельвин, Реомюр), то в таком случае вам придётся обязательно устанавливать теплоизоляцию – наиболее ярко это отражается в обустройстве чердака и пола в парилке, где без этого просто не обойтись.
• Кроме того, балки из любого материала должны иметь достаточную прочность, чтобы выдержать нагрузку не только от собственной массы, но также вес всей строительной конструкции, мебели, различного оборудования и людей, а кроме того, иметь запас прочности. Так, минимальные расчетные данные предельной нагрузки для межэтажного и цокольного перекрытия должны составлять от 210 кг/м 2. а для чердака от 105 кг/м 2 .

Деревянные балки будут прогибаться

• Кроме того, для деревянных балок существуют предельные значения для прогиба. где между этажами или на цоколе оно составляет не более 1/250, то есть 4 мм на один погонный метр, так, для 4-метровой балки в центре это значение будет составлять 4/250=0,016м=16 мм. В тех случаях, когда на полу предусмотрена укладка керамической плитки, то это значение уменьшается до 1/400 — 2,5 мм на погонный метр, а для чердаков оно, наоборот, увеличивается – 1/200 или 5 мм на погонный метр.
• Также очень важно уделять внимание звукоизоляции – порог мощности проникновения шума не должен превышать 40-50дцБ для жилых помещений (материалом для этого обычно служит утеплитель и чаще всего, это минеральная вата). Но звук не должен проникать не только из другого помещения – сюда также относятся трубы канализации и водоснабжения.
• Когда производится расчет деревянного перекрытия между этажами, то учитывается также и длина деревянных балок. где для всех помещений она не должна превышать 5м, а для чердаков – 6м. В тех случаях, когда площадь комнаты получается больше, то под балками устанавливаются дополнительные опоры.

Примечание. Не следует забывать, что древесина является горючим материалом и, к тому же, подверженным гниению, грибку и плесени при создании определённых условий.
Поэтому, при монтаже междуэтажное перекрытие по деревянным балкам следует обрабатывать огнестойкими и бактерицидными составами (зачастую все эти качества заключаются в одном и том же растворе).

Монтаж и обработка

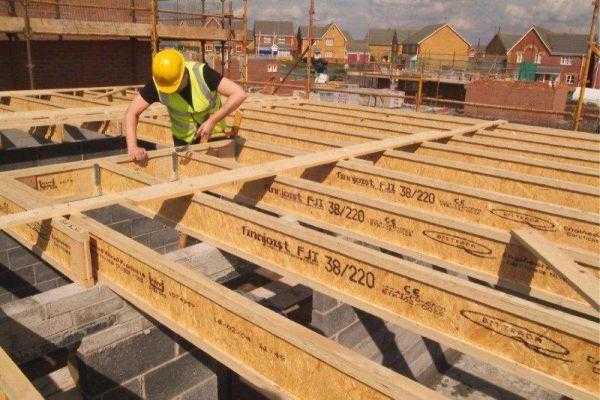

На фото: монтаж деревянного перекрытия своими руками

Теперь давайте разберёмся, как сделать деревянное перекрытие между этажами, которое будет представлять собой устройство из балочного каркаса (брус или бревно), который с двух сторон (снизу и сверху) обшивается досками или листами типа фанеры, ДВП, ДСП и ОСП.

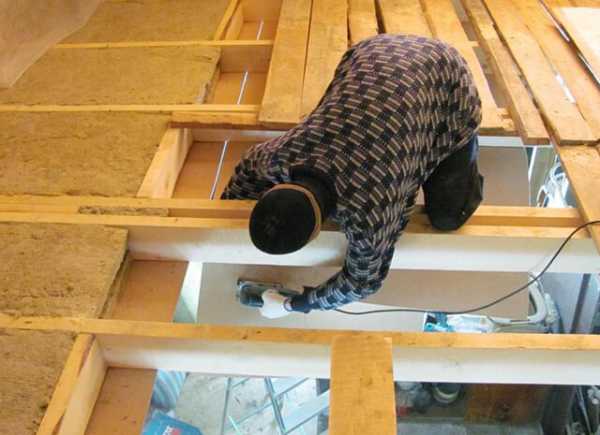

Для утепления и звукоизоляции между балками укладывают утеплитель для деревянных перекрытий. которым может быть любая минеральная вата (стекловата, камневата, шлаковата), пенопласт, керамзит или пропитанные каким-либо огнестойким бактерицидным составом опилки.

Паропроницаемая гидроизоляция FOLDER

В тех случаях, когда перекрытие делается в банях, то большое внимание следует уделять гидроизоляции – как правило, это полиэтиленовые или полипропиленовые паропроницаемые плёнки, которые пропускают влагу только в одном направлении. Такая плёнка состоит из множества воронкообразных колбочек, которые впитывают и пропускают через себя молекулы воды только с широкой (шершавой) стороны, в то время как с другой (гладкой) стороны влага не проходит.

Поэтому, такая гидроизоляция монтируется шершавой стороной к утеплителю со стороны парной, а расположенном выше помещении — наоборот.

Таблица рекомендуемых поперечных сечений на определённой длине

В расположенной выше таблице вы видите расчёты поперечного сечения сосновых балок из расчёта удельной нагрузки на перекрытие в 400 кг/м 2. Но не забывайте о том, что, несмотря на увеличение толщины, балки длиной 10м нуждаются в дополнительной поддержке. Не обязательно ставить его под каждый профиль – можно просто установить поперечный брус такого же сечения и подпереть его одним или двумя столбами.

Чердачные и межэтажные перекрытия

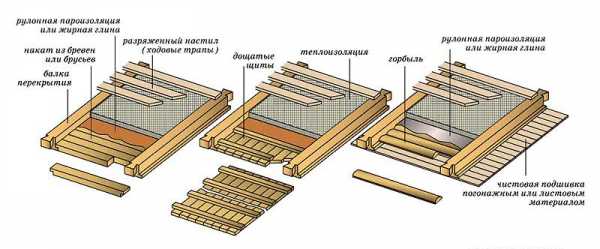

Варианты чердачных и межэтажных перекрытий

Монтаж перекрытий из пиломатериалов может осуществляться с помощью досок, фанеры, ОСП (OSB), ЛСП и ДВП, которые укладываются сверху на балки, а снизу на черепные бруски или вырезанные в балках четверти (цена материала примерно одинакова).

Нижний настил выполняет функцию чернового пола, на который укладывают утеплитель, но его так же можно крепить снизу непосредственно к балкам и тогда он одновременно будет играть роль чернового потолка.

Расстояние между каркасными брусьями или брёвнам в большой степени зависит от толщины досок или панелей, которые служат для чернового пола и несут на себе динамическую нагрузку (хождение или перестановка мебели). Например, если вы будете использовать половицы 25 мм толщиной, то для мансардного этажа понадобится шаг 500 мм, а для жилой комнаты не более 400 мм, поэтому, доски для пола желательно использовать более толстые – 40-50 мм.

Варианты цокольных перекрытий

Для деревянного перекрытия на цоколь или ростверк фундамента черепной брусок необходим в любом случае, так как благодаря ему, вы сможете утеплить пол, то есть, он будет фиксировать панели или доски, на которые укладывается утеплитель.

Чаще всего такой черновой пол делают из бревенчатого наката, горбыля или необрезных и нестроганных досок, которые укладываются на деревянный брусок 50×50 мм, 50×40 мм или 40×40 мм и в некоторых случаях даже не прибиваются гвоздями и не прикручиваются саморезами.

Обратите внимание!
Можно вырезать в балках четверть, но это займёт гораздо больше времени.

Для утепления чернового пода преимущественно используют керамзит, шлак, ухой песок, обработанные антисептиком и огнезащитным составом стружки и опилки, а также толстую минеральную вату (100 мм или более). Не забывайте о том, что грунт может отдавать свою сырость, поэтому снизу подстилают плотный полиэтилен или рубероид, а если это помещение парной, то такая же защита будет нужна и сверху.

Звукоизоляция с утеплением

Диаграмма теплопроводности материалов

В тех случаях, когда деревянные перекрытия между этажами в кирпичном доме (блочном, каменном, деревянном) делается для чистового пола жилой комнаты, то температура последнего не должна быть ниже температуры воздуха в помещении больше, нежели на 2⁰C. Такой параметр не относится к парной бане, так как там выдержать его просто невозможно (разве что с системой тёплого пола).

Поэтому, для обустройства теплового барьера, который одновременно будет выполнять функцию звукоизоляции, используют современные синтетические и минеральные материалы, которые не боятся поражения различными микроорганизмами.

Примечание. Как мы уже упоминали, чаще всего для утепления и звукоизоляции используют различную минеральную вату.
Но для бани лучше не использовать шлаковату – она сделана из расплавов доменного шлака и содержит маленькие частички железа.
Под воздействие влаги они ржавеют, и вата оседает, что приводит к увеличению теплопроводности материала.

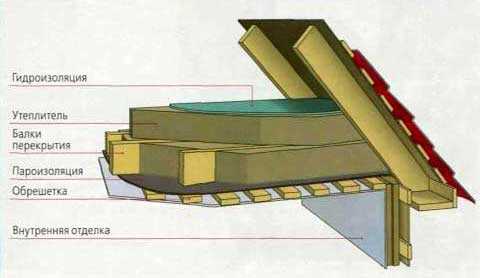

Утепление и звукоизоляция чердака

В большинстве случаев, если помещение не имеет повышенной влажности, в качестве гидроизоляции используют рубероид, плотно настилая его в два слоя, но можно для этого также использовать плотный полиэтилен (не путать с целлофаном!).

Затем на подстеленную плёнку укладывают утеплитель, причём нужно следить за тем, чтобы не оставалось щелей и если это пенопласт или экструдированный пенополистирол, то все зазоры задуваются монтажной пеной.

Заключение

Обустраивая перекрытие первого этажа по деревянным балкам, вы в некоторых отношениях выигрываете. Во-первых, такая конструкция имеет малый вес, во-вторых, это обойдётся гораздо дешевле бетонных плит и, в-третьих, древесина является экологически чистым материалом.

Делаем пол второго этажа по деревянным балкам своими руками

Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

Балки и пол

Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

• Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
• Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
• Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

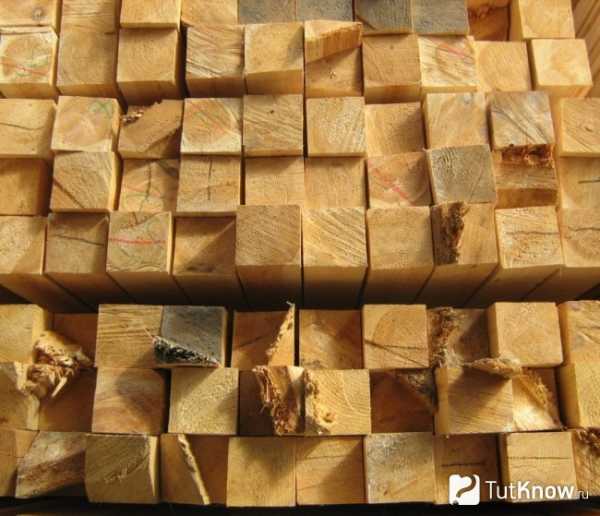

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

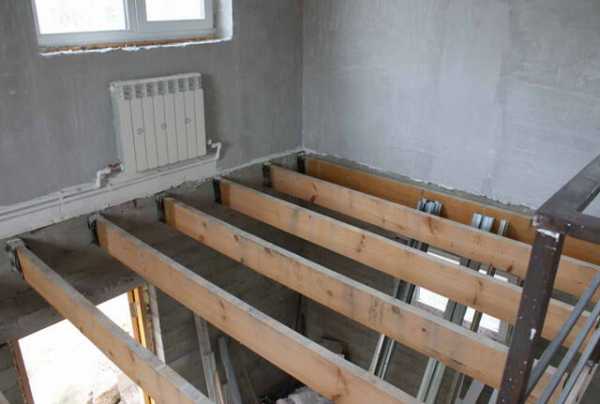

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

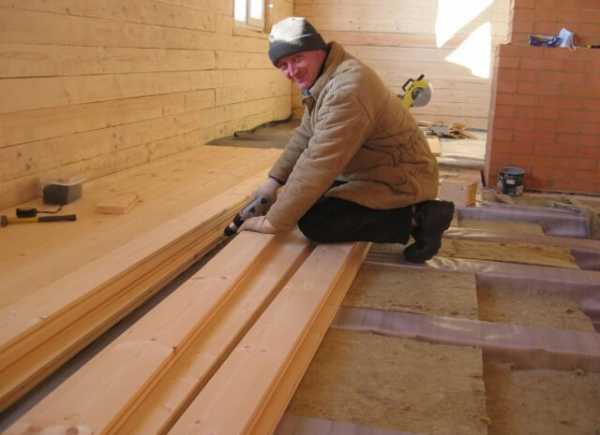

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Источники: http://fb.ru/article/261383/perekryitie-vtorogo-etaja-po-derevyannyim-balkam-ustroystvo-raschet-razmer-balki, http://rubankom.com/sooruzheniya/chasti-zdaniya/perekrytiya/275-derevyannoe-perekrytie-vtorogo-etazha, http://polspec.com/montazh-i-remont/delaem-pol-vtorogo-etazha-po-derevyannym-balkam-svoimi-rukami.html

sam-doma.ru

Лаги перекрытия второго этажа — Всё о строительстве

Делаем пол второго этажа по деревянным балкам своими руками

Существует два варианта установки деревянного пола: если дом одноэтажный, то пол монтируется на лаги, а если многоэтажный, то пол каждого последующего этажа монтируется на деревянные балки. Хотя, в зависимости от конструкции и в одноэтажном доме можно осуществить крепление деревянного пола к деревянным балкам. Поэтому, дело не в выборе технологии, а в конструкционных особенностях здания.

Балки и пол

Устройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

• Балки относятся к части конструкции дома, делая его более крепким. Балки надежно крепятся к несущим стенам, что делает таким же надежным и пол.
• Малый вес строительных материалов, которыми зашивается нижняя часть перекрытия.
• Низкие затраты на сооружение подобных полов. Несмотря на это, пол второго этажа по деревянным балкам имеет свои недостатки. Опираясь на несущие стены, он обладает повышенной шумопроводностью, что негативно сказывается на проживание в таком жилище. Если об этом подумать и лаги перекрытия второго этажа установить на звукоизоляционные подкладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики строения в целом.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

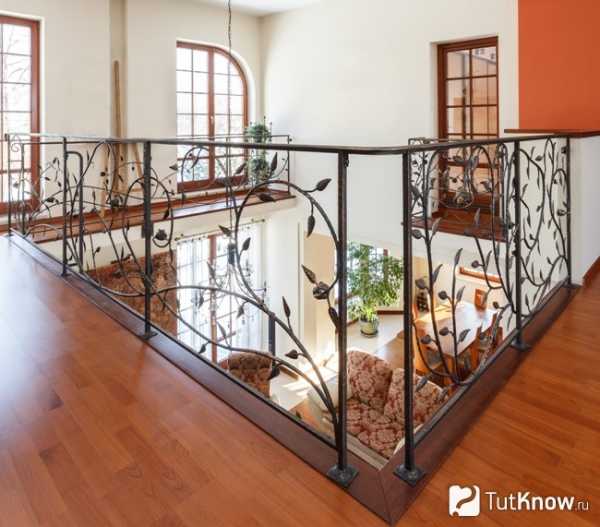

Как сделать пол на втором этаже

Основные разновидности полов на втором этаже

Конструкция полов на втором этаже зависит от нескольких факторов, основной из них — способ формирования межэтажного перекрытия. Если основание деревянное, настилы стелют на балки или лаги. В случае использования железобетонных плит материал кладут на лаги.

Приведем характеристику основных видов полов для второго этажа дома:

• Полы па балках. В такой конструкции настил монтируется непосредственно на бревна, удерживающие перекрытие. Опорные конструкции (балки) являются фундаментом пола, его силовыми элементами. Работа выполняется на стадии строительства всего здания. Форма бруса может быть разная — прямоугольная, круглая, квадратная. Заготовки для балок продаются необработанными и требуют предварительной отделки перед укладкой на штатное место, что увеличивает сроки монтажа. Силовые элементы из грубой древесины имеют преимущества перед лагами — они дешевле и более устойчивы к нагрузкам. Но у конструкции плохая звукоизоляция, т.к. профили кладут в каркасной части здания.

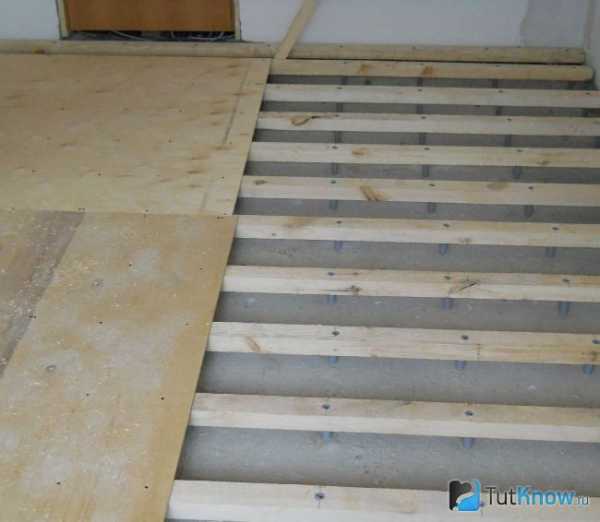

Полы на лагах. Лаги необходимы для получения высококачественного настила в половых конструкциях. В деревянных домах эти элементы укладываются непосредственно на силовые балки. Заготовки имеют прямоугольное сечение стандартных размеров и не требуют предварительной обработки. Монтаж полов на лагах проходит быстро благодаря точным размерам и ровным поверхностям. Во время работы настил изолируется от стен и силовых профилей, что позволяет повысить тепло- и звукоизоляцию комнаты. Из недостатков можно отметить уменьшение расстояния между половицами и потолком после сборки конструкции и дороговизну материала.

Полы на бетонных плитах. Бетонные перекрытия пола второго этажа выдерживают гораздо большую нагрузку, чем деревянные, на них можно монтировать тяжелые конструкции. Опорами для досок служат лаги, которые можно устанавливать на предварительно выровненную поверхность или на технологические прокладки. В качестве утеплителя можно использовать наиболее экологический высококачественный изолятор — керамзит. Он имеет значительный вес, поэтому в деревянных конструкциях не применяется.

Требования к полам комнат многоуровневого дома

Пол второго этажа обязан соответствовать таким требованиям:

1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.

Конструкция простая и соответствует строительным технологиям.

Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.

Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.

Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.

Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.

Несущая способность настила соответствует эксплуатационной нагрузке всего здания.

Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.

Выбор материалов для полов второго этажа

Конструкция полов второго этажа состоит из следующих основных элементов: основания, чернового покрытия, тепло- и звукоизоляции, гидроизоляции. Выбор материалов зависит от нагрузки на покрытие и условий, в которых оно будет эксплуатироваться.

Силовые балки для монтажа пола

Профили для настилов чаще всего изготавливают из хвойных пород деревьев — сосны или лиственницы, которые имеют высокую прочность на изгиб. Брусья из лиственных пород могут согнуться после приложения нагрузки. При покупке убедитесь, что образцы без сучков, трещин, гнили и других дефектов.

Перед тем как сделать пол на втором этаже, определите грузоподъемность и размеры бревен. Для расчета можно воспользоваться несложными компьютерными программами или применить готовые проверенные конструкции.

Форма колоды может быть разная — прямоугольная, круглая, квадратная. Классический вариант силовой балки — брус высотой 140-240 мм и шириной 50-160 мм. Размер сечения зависит от нагрузки, размера пролета и шага между изделиями. Брусья укладывают вдоль короткого пролета длиной максимум 6 м. Оптимальная длина опорных конструкций — 4 м.

Бревна для полов жилых помещений должны выдерживать нагрузку 350-400 кг/м 2. для нежилых неэксплуатируемых — 200 кг/м 2. Если есть концентрированная нагрузка, например, от ванны или котла, выполняют специальные расчеты.

Изделие большей длины будет провисать под своим весом и приведет к деформации конструкции. При необходимости на первом этаже монтируют опоры, которые поддерживают потолочную конструкцию.

Вместо подпорок можно использовать усиленные брусья (прогоны), на которые опираются другие балки. Отношение высоты прогона к длине пролета должно быть 1:20. Например, для пролета 5 м выбирайте опору высотой 200-225 мм при толщине 80-150 мм.

На стройрынках продаются клееные прогоны прямоугольной формы и двутавровые деревянные конструкции из колод и досок. В первом варианте профили опираются на верхнюю часть прогона. При использовании двутавра колоды кладут на нижнюю полку изделия, снижая высоту конструкции.

Лаги для создания настила

Изготавливают из хвойных пород деревьев, у которых материал мягкий, легко обрабатываемый, недорогой. Можно использовать бруски второго или третьего сорта с влажностью до 18%. Более прочные дубовые или лиственные образцы, но они считаются элитными материалами и стоят дорого.

Брус должен быть прямоугольным, а его ширина меньше высоты в 1,5-2 раза. Профили с такими пропорциями выдерживают наибольшую нагрузку. Популярны изделия с размерами сечения 75х150 мм.

Сечение лагов зависит от расстояния между балками и вычисляется по специальным таблицам. Если ширина пролета имеет промежуточное значение, выбирайте лаги больших размеров.

Изделие необходимой толщины можно изготовить самостоятельно, соединив между собой две доски. Если высота получилась меньше ширины, изделие кладут на ребро.

Высоту бруса выбирайте на 3-4 мм больше толщины защитного слоя, чтобы под настилом оставалось пространство для проветривания.

Изоляторы при монтаже пола

Для тепло- и звукоизоляции применяют рулонные или блочные материалы (базальтовую вату, стекловату, пенопласт). Защитный слой стелют толщиной от 50 до 200 мм, в зависимости от высоты полов второго этажа.

Он состоит из нескольких уровней:

• Нижнюю часть перекрытия защищают от влаги пароизоляционной пленкой (пергамином, полиэтиленовыми полотнищами).

Для звукоизоляции можно использовать обычные теплоизолирующие покрытия из базальтовой ваты или стекловаты плотностью 40-45 кг/м₃. Большего эффекта можно добиться при укладке специальных материалов типа «шуманет».

Если первый этаж холодный, полы утепляют базальтовой ватой, стекловатой или пенопластом. Температура внешнего покрытия пола должна отличаться от температуры в комнате не больше чем на 2 градуса. Идеальным вариантом сохранения тепла в комнате является использование минеральная ваты. Также для этих целей применяют пенопласт, керамзит, опилки.

Накрывают «пирог» гидроизоляционным материалом.

В разных комнатах состав защитного слоя может отличаться:

1. Настил в детской должен быть экологичным и обладать ударной звукоизоляцией.

При наличии на первом этаже душевой, ванной, бассейна обязательно соорудите защиту от влаги.

Гидроизоляция не требуется в случае использования утеплителя ЭППС.

Если на конструкцию не будет попадать вода сверху, влагозащитную пленку поверх изоляции можно не стелить.

Пол в отапливаемых комнатах, расположенных над жилыми помещениями, можно не утеплять, но наличие шумоизоляции обязательно.

Пиломатериалы для пола на втором этаже

Породу дерева для помоста выбирайте в зависимости от эксплуатационной нагрузки пола. В малопосещаемых комнатах стелют сосновые, пихтовые и еловые пиломатериалы, которые из-за мягкости не рекомендуется использовать, например, в коридоре. Прочные дубовые и лиственные массивы можно класть в любом помещении, но они отличаются высокой ценой. В детских и спальнях лучше сделать ольховые и осиновые полы.

Выбор сорта пиломатериала зависит от финишного покрытия, финансовых возможностей и других факторов:

1. Материалы первого сорта обычно покрывают лаком и используют как чистовые.

Пиломатериалы второго сорта красят.

Доски третьего сорта сверху накрывают линолеумом или используют в подсобных помещениях.

Чистовое покрытие изготавливают из обычных досок, фанеры, OSB. Для получения ровной поверхности лучше использовать шпунтованный материал.

Верхний слой также может улучшить звукоизоляцию помещения, если использовать массивные плитные материалы, например, ЦПС.

Шпунтованные доски плотно прилегают друг к другу и также не пропускают посторонние звуки.

Влажность заготовок не должна превышать 12%, иначе после высыхания между половицами появляются большие щели.

Перед покупкой проверьте товар на наличие дефектов. Поверхности балок должны быть параллельны, иначе обеспечить горизонтальность будет очень трудно.

Монтаж пола второго этажа на силовые балки

Укладка помоста на межэтажные профили производится на стадии строительства здания. Конечный результат зависит не только от финишного покрытия, но и во многом от укладки силовых элементов на стены.

Установка бруса на стены

Настил крепится на силовые балки, формирующие межэтажное перекрытие, без промежуточных элементов. Работы по устройству пола второго этажа выполняются в следующей последовательности:

• Покройте брусья антисептиками и антипиренами.

Выполните в стенах проемы для балок. Если перегородки кирпичные или бетонные — изготавливают пазы (гнезда). В бревенчатых конструкциях предусмотрите выемки глубиной не менее 150 мм (для брусьев) или не менее 100 мм (для досок). Шаг между проемами должен быть в пределах 0,6-1 м.

Первое бревно располагают на расстоянии минимум 50 мм от стены, остальные — равномерно между крайними элементами.

Колоды можно крепить к стене и другими способами. Например, если в перегородке вырезать пазы «ласточкин хвост», а в бревне выполнить выступы такой же формы. Другой вариант — закрепить предварительно уголки или кронштейны к стенам саморезами или анкерами и положить на них брусья. Последний способ позволяет быстро создать перекрытие, но в эксплуатации соединение не очень надежное.

Торцы профилей срежьте под углом 60 градусов.

Концы колод, которые ложатся на стены, покройте битумом и оберните двумя слоями рубероида для гидроизоляции. Срезанные торцы не изолируйте, они должны оставаться в таком виде для вентиляции.

Приготовьте обрезки досок толщиной 30-40 мм, пропитайте гидроизоляторами и антисептиками. Положите образцы на дно выемок для балок.

Опустите балки на дощечки и оставьте со всех сторон зазоры между ними и стенами 30-50 мм.

Проконтролируйте уровнем горизонтальность бруса. При необходимости изготовьте деревянные плашки разной толщины, смажьте их смолой и высушите.

Установите прокладки под край бруса и устраните наклон.

Аналогичным способом положите на свои места все пиломатериалы.

Проконтролируйте расположение верхних поверхностей всех изделий в одной горизонтальной плоскости с помощью строительного уровня. При необходимости устраните наклоны.

Заделайте щели между деревом и стеной минеральной ватой или паклей, что предотвратит проникновение холодного воздуха. Каждый пятый образец закрепите к стене анкерами.

Сборка напольной конструкции

Порядок сборки напольной конструкции и ее крепление выполняется в такой последовательности:

1. Закрепите черепные бруски сечением 50×50 мм заподлицо с нижним основанием балки.

Положите на них элементы чернового пола и зафиксируйте со стороны первого этажа саморезами. При монтаже контролируйте горизонтальность нижнего настила.

Для защиты от влажных испарений постелите на пол пергамин или полиэтиленовую пленку. Их кладут поверх бревен внахлест с перекрытием в 10 см и крепят степлером. Места стыков проклейте строительным скотчем.

На пароизоляцию положите рулонный или панельный изоляционный материал. Проконтролируйте отсутствие щелей на полу. При монтаже в два слоя плиты должны перекрывать стыки нижнего ряда.

Накройте утеплитель полиэтиленовой пленкой, заделайте все щели между материалом и основанием.

После монтажа утеплителя на силовые элементы укладывают доски чернового пола. Материал помоста зависит от финишного покрытия. Например, на фанеру толщиной 10-12 мм стелют линолеум или паркетную доску.

Укладка пола на втором этаже заканчивается после выполнения по углам комнаты отверстий для вентиляции подпольного пространства.

Укладка пола второго этажа на лаги

Конструкция из настила и лагов применяется в комнатах с высокими потолками, т.к. брусья поднимают настил. Она может монтироваться на любой стадии строительства, даже в жилом доме.

Работа выполняется в следующей последовательности:

• В силовых балках выполните пазы под лаги с шагом 30-40 см. Расстояния между ними зависят от толщины чернового настила и типа финишного покрытия, значения можно найти в специальных таблицах. Например, если для чернового покрытия используют листовой материал (фанеру или ДСП толщиной 16 мм), расстояние между брусьями по осям оставляют 30 см. Если применяют доски толщиной 20 мм, шаг увеличивают до 40 см. Первый проем должен находиться на расстоянии 20-30 см от стены.

Положите лаги в выполненные выемки меньшей стороной.

Проконтролируйте расположение верхней поверхности лагов в горизонтальной плоскости. При необходимости выполните процедуру выравнивания подкладками под брусья.

Закрепите балки к силовым элементам гвоздями или саморезами. В последнем случае предварительно выполняются отверстия.

К нижней части лагов закрепите доски или бруски для создания чернового пола.

Положите на изготовленные опоры фанеру или другие пиломатериалы, способные выдержать утеплитель.

Накройте подготовленное основание пароизоляционной пленкой. Стыки отдельных частей пленки герметизируйте скотчем.

Положите на основание тепло- и звукоизоляцию. Проконтролируйте, чтобы между верхом лаг и утеплителем оставался зазор 10-15 мм вентиляции пола.

Накройте «пирог» гидроизолирующей пленкой и закрепите степлером.

Положите на лаги чистовой пол из фанеры, досок или других материалов и окончательно закрепите. Края материала обязательно должны лежать на лагах.

Настил пола второго этажа на бетонное перекрытие

Лаги для обустройства полов незаменимы, если работа планируется на бетонных межэтажных плитах перекрытия. Балки укладываются двумя способами — на цементную стяжку или на деревянные прокладки. Первый способ предполагает предварительное выравнивание в горизонт поверхности плиты.

Работа выполняется в следующей последовательности:

1. Очистите плиту от грязи.

Заделайте цементной стяжкой глубокие щели, сбейте выступающие элементы.

С помощью гидростатического уровня нанесите на стены комнаты горизонтальные метки, которые будут служить ориентирами максимальной заливки пола.

Приготовьте песчано-цементный раствор и залейте пол до уровня меток на стене.

После высыхания проконтролируйте горизонтальность поверхности.

Перед установкой лаг гидроизолируйте основание, т.к. бетон хорошо впитывает влагу. Операцию разрешается не проводить, если первый этаж отапливается, а здание сухое.

Определитесь с ориентацией досок (и, соответственно, лагов) в комнате. В отличие от деревянных перекрытий, на которых брусья располагают перпендикулярно силовым элементам, на бетонной плите балки можно крепить в произвольном положении. В прихожих, коридорах и других комнатах с большой эксплуатационной нагрузкой половицы размещают вдоль направления движения. В жилых комнатах доски располагают параллельно свету из окна.

Положите лаги на пленку и закрепите анкерами к основанию.

Для укладки лагов на прокладки не надо заранее выравнивать поверхность. Положите балки на плиту с заданными промежутками и проконтролируйте горизонтальность верхних оснований. Выравнивание производится за счет прокладок, которые устанавливаются между брусьями и плитой.

Закрепите дерево к плите с помощью шурупов и дюбелей. Крепеж располагайте рядом с прокладками. Дальнейшая процедура по укладке изоляции и монтажу чистового пола аналогична сборке помоста на деревянном перекрытии.

Как сделать пол на втором этаже — смотрите на видео:

Монтаж полов второго этажа принципиально не отличается от работ на первом. Основными проблемами остаются обустройство звукоизоляции перекрытия и расчеты конструкции на прочность. Чтобы настил эксплуатировался максимально долго, следуйте советам нашей инструкции.

Понравилась статья? Поделитесь ею с друзьями через социальные! Потратив всего 10 секунд своего времени на два клика по кнопке соцсети, Вы поможете нашему проекту. Спасибо!

Похожие новости

Утепление пола минватой

Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Источники: http://polspec.com/montazh-i-remont/delaem-pol-vtorogo-etazha-po-derevyannym-balkam-svoimi-rukami.html, http://tutknow.ru/building/pol/5874-kak-sdelat-pol-na-vtorom-etazhe.html, http://fb.ru/article/261383/perekryitie-vtorogo-etaja-po-derevyannyim-balkam-ustroystvo-raschet-razmer-balki

blogforbuilder.ru

Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

Одним из самых важных конструктивных элементов любого загородного дома являются межэтажные перекрытия. Обустраиваться они могут по разным методикам. В любом случае технологии сборки таких конструкций соблюдать следует неукоснительно. От этого зависит не только удобство проживающих в доме людей, но и их безопасность. Ниже в статье разберемся с тем, какие существуют проекты перекрытия второго этажа по деревянным балкам и каким образом собираются подобные конструкции.

Основные способы обустройства перекрытий

Иногда в загородных домах устанавливаются монолитные перекрытия. Монтируются они из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы. Но при этом сборка их обходится довольно-таки дорого. Ведь весят такие плиты много. А поэтому поднимать их на стены приходится с использованием автокрана.

Существует и еще один тип перекрытия на второй этаж – заливное. Такая конструкция изготавливается из бетонной смеси в опалубке, собранной на стойках. Это также довольно-таки надежный тип перекрытия. Собрать его можно в том числе и своими руками. Однако технология его изготовления все же очень сложна. Ошибок при заливке монолитной плиты допускать нельзя.

Перекрытие второго этажа по деревянным балкам служит меньше плитного или заливного, но при этом оно полностью лишено их недостатков. Технология сборки такой конструкции предельно проста. При этом обходится такой вид перекрытий недорого. Обустраиваются эти конструкции, как уже можно судить по названию, на брусчатых или бревенчатых балках. Собирать их допускается как в кирпичных или блочных домах, так и в рубленых либо щитовых. Именно такие перекрытия монтируются в загородных зданиях чаще всего.

Основные конструктивные элементы

Собрать межэтажное перекрытие по деревянным балкам самостоятельно совершенно несложно. Основными элементами его конструкции являются:

• Собственно сами балки. Изготавливаются они чаще всего из бревна или бруса.
• Обшивка. Для сборки этого элемента обычно используется обрезная доска толщиной не менее 3 см.
• Пароизолятор. Такая пленка необходима для того чтобы влажный воздух с первого этажа не проникал на второй. Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию чердачного перекрытия обычно включается и еще один элемент – утеплитель. В этом случае между балками устанавливают плиты минеральной ваты и пенополистирола. В некоторых случаях может использоваться также полиуретан.

В конструкцию перекрытия второго этажа теплоизолятор иногда не включается. Но чаще всего его все же используют. В данном случае он играет роль звукоизолятора. В качестве шумопоглатителя в перекрытии на второй этаж чаще всего применяют минеральную вату. Этот материал, во-первых, не горит, а во-вторых, выделяет меньше вредных веществ, что для жилых помещений немаловажно.

Во сколько обойдется сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:

• Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
• Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.

Расчет прочности балок

Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимые длину и ширину бруса в наше время очень просто. Для этого следует воспользоваться онлайн-калькулятором.

Чтобы расчет балок перекрытия получился точным, нужно знать следующие параметры:

• ширину пролета;
• шаг установки бруса;
• породу древесины, использованную для изготовления бруса.

Шаг между стропилами кровли частных домов, возведенных в средней полосе России, обычно составляет 80 см. Соответственно на таком же расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м под них обычно берется материал сечением 150х150 мм.

Что еще нужно учитывать

Выполнив расчет балок перекрытия и закупив все необходимые материалы, можно приступать собственно к монтажу конструкции. Однако перед этим желательно выполнить еще ряд подготовительных мероприятий.

Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатые балки и доски могут начать подгнивать. Чтобы оттянуть этот процесс на как можно более долгий срок, перед началом сборки перекрытия все пиломатериалы следует обработать специальным антисептическим средством. Такие составы обычно предохраняют дерево еще и от заражения грибком.

Помимо этого, брус и доски нужно покрыть средством, снижающим риск возгорания. В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брус и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени для того, чтобы покинуть дом.

Также очень неплохо перед сборкой перекрытия обработать доски и брус средством против насекомых. Жучки-точильшики в последующем могут доставить владельцам дома массу неприятностей.

Порядок сборки

Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:

• Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.

• Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
• Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
• Поверх плит монтируют еще один слой пароизоляции.
• Набивают доски пола второго этажа.

Еще один способ монтажа

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет самую простую конструкцию. Использованный в этом случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушных шумов. Ударные легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и шуметь особо некому, такая простая конструкции может стать решением идеальным. В противном случае лучше устроить в доме перекрытие по балкам немного другого типа, собрав на втором этаже так называемые плавающие полы. Конструкция их довольно-таки сложна. Но при желании их можно смонтировать и самостоятельно.

Как собрать плавающие полы

После установки балок в этом случае также сначала набиваются доски потолка первого этажа. Далее укладывается пароизолятор. Между балок устанавливаются жесткие плиты минеральной ваты или пенополистирола. Далее монтируется еще один слой звукоизолятора. В этом случае плиты лягут уже выше балок, а пол будет укрыт ими полностью.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного по-другому. В этом случае также используются плиты ваты. Но между балками они не устанавливаются. Стелют их поверх них сплошным ковром. Материал при этом будет слегка вдавливаться между балками, не касаясь досок потолка первого этажа. Далее несколько плит разрезают на полосы. Они необходимы для прокладки помещений на втором этаже по периметру. В последующем их можно будет закрыть плинтусом.

Поверх плит заливается бетонная стяжка толщиной примерно в 5 см. Для прочности ее нужно армировать стекой из прута 10 мм. Заливать бетон следует таким образом, чтобы он касался нарезанных полос ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем – чистовой материал.

Более простой и дешевый способ звукоизоляции

При желании уменьшить ударный шум со второго этажа можно собрать деревянные перекрытия в доме и немного по другой технологии. В этом случае также сначала устанавливаются балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние стоит предварительно пропитать или обработать антисептическим составом. При сборке перекрытий на второй этаж в загородных частных домах обычно используются войлочные или резиновые прокладки.

Монтируются эти элементы непосредственно на балки. На них укладывают (без крепежей) лаги. Длина последних должна быть такой, чтобы они не касались стен дома. Монтируют лаги поперек балок. Далее устанавливают плиты звукоизолятора. Кладут их и между балками, и между лагами (в два-три слоя). Поверх получившегося «пирога» набивают доски. Пароизолятор в данном случае использовать также следует обязательно.

Заключение

Устройство перекрытия второго этажа по деревянным балкам, как видите – процедура несложная. Собрать такую конструкцию можно в том числе и самостоятельно. Но, конечно же, выполняя монтаж перекрытия, следует в точности придерживаться положенных технологий. В этом случае конструкция получится надежной и долговечной.

fb.ru

Как сделать перекрытие второго этажа

Перекрытия между этажами частных домов бывают плитными, монолитными, а также деревянными. Устройство междуэтажных перекрытий обычно является таким же, как и устройство надподвальных. В статье будет рассказано, как сделать перекрытие второго этажа своими руками.

Монолитное перекрытие второго этажа

Перекрытие из монолита является наиболее прочным для любого дома. Если кратко описать процесс монтажа монолитного перекрытия, он выглядит так: установка опалубки, проведения армирования, заливка бетона, выжидание как минимум 3 недели до высыхания смеси.

При подготовке опалубки надо понимать, на каком расстоянии будут ставиться подпорки друг от друга. Если, к примеру, толщина монолитной плиты будет равна 15 см, расстояние (шаг) можно сделать величиной полтора метра, если же толщина 20 см – то один метр. После установки подпорок на них кладутся продольные несущие балки, на которые укладываются поперечные балки.

Когда вся опалубка готова, начинается армирование. Пруты с 12-сантиметровым сечением необходимо превратить в сплошную сетку с величиной ячеек около 20 см. При заливке бетонной смеси бетон желательно трамбовать вибратором, а по завершении трамбовки и выравнивании смеси его надо проколоть несколько раз по периметру с целью выпуска воздуха.

Деревянное перекрытие второго этажа

Деревянное перекрытие используется обычно в деревянных домах, но его могут применять и в остальных. Значительный плюс перекрытий из дерева — это отсутствие необходимости в какой-либо специальной строительной технике. Также важно знать про перекрытия из полистеролбетона и размеры, Госты и т.д.

Достаточно серьезным ограничением для деревянных перекрытий второго этажа является размер пролета – максимум пять метров. Стоит также помнить, что перед использованием балок их необходимо проверить на различные дефекты.

С целью безопасности (и максимальной прочности) длина балок не должна превышать 4 метра. Соотношение высоты к ширине в данном случае может быть одинаковым либо чуть большим. Перед укладкой балок в стены или на стены нельзя забывать об обмоточной гидроизоляции на концах бруса. Сам же брус необходимо укладывать не впритык к стене, а сохранять отступ в 1-2 сантиметра.

С обеих сторон к нижней части балок прибиваются достаточно тонкие брусочки, на которые затем по держащим доскам укладывается утеплитель. После этого происходит устройство гидроизоляции и чернового пола на тонких брусках.

stroylegko.com
