Устройство песчаного фильтра для бассейна своими руками

Для постоянной очистки воды в бассейне устанавливают специальные фильтры. Всего их несколько видов, и все мы их разберем, но остановимся на самом популярном – песчаном фильтре.

Рассмотрим подробно устройство песчаного фильтра для бассейна и как его собрать своими руками.

Какие существуют типы фильтров для бассейна?

Фильтр для бассейна значительно упростит обслуживание

Фильтры для бассейнов – это обязательный элемент в циркулирующей системе любого резервуара среднего или большого объема. Маленькие бассейны тоже могут оснащаться данным оборудованием, так как с фильтрами обслуживание проходит намного проще и вода остается чистой дольше.

Фильтры делятся на 3 категории в зависимости от принципа работы:

• Диатомитовые;
• Картриджные;
• Песочные или песчаные.

Давайте, разберем каждый тип в деталях.

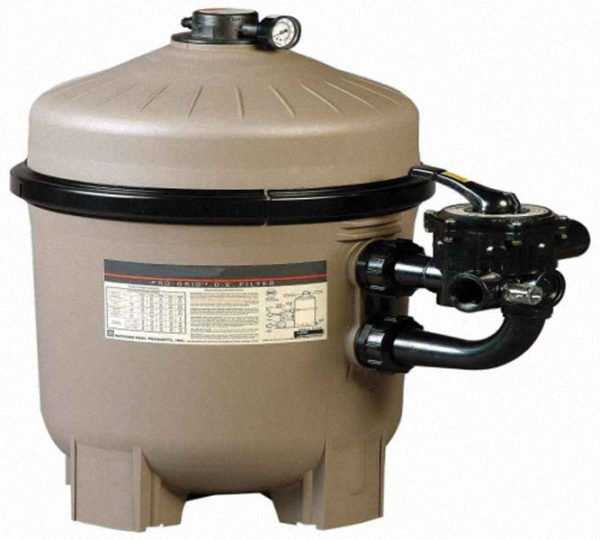

Фильтр с диатомитовым наполнителем

Диатомитовое устройство для очистки воды

Первые в этом списке фильтры работают с использованием дорогостоящего вещества – диатомита. Также его называют кизельгуром, инфузорной землей, целлитом и горной мукой. Очистка в таких устройствах проходит очень эффективно. Также вода получает частичную очистку от микроорганизмов.

Единственным минусом данной установки является ее высокая цена, поэтому диатомит применяется для очистки далеко не каждого бассейна.

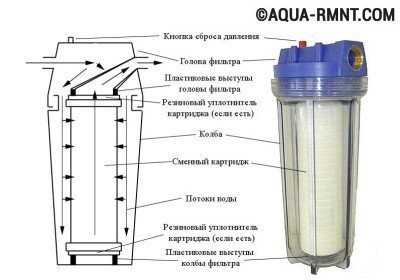

Картриджные устройства

Картриджные фильтры пользуются большей популярностью

Такие фильтры устроены проще, и очистка проходит не так эффективно, как в диатомитовом. Вода проходит через корпус фильтра, где ее встречает картридж в виде мелкой сетки. В итоге вода, проходя через него, оставляет всю грязь в корпусе.

Сам картридж не дорогой и легко меняется при необходимости. Такие фильтры встречаются чаще, чем наполненные инфузорной землей. Но лидерами являются песочные фильтры.

Песочные фильтры

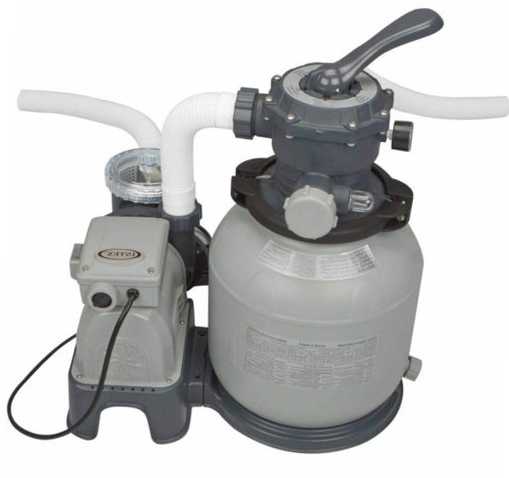

Песочные фильтры самые популярные для частных резервуаров

Их устройство действительно простое, а обслуживание не вызывает никаких проблем. В качестве наполнителя используется не обычный песок, а кварцевый. Он задерживает все мелкие частички грязи, которые находятся в толще воды.

Популярность свою данный тип получил благодаря доступной стоимости. Кроме того, многие удальцы собирают подобные агрегаты своими руками, и в итоге фильтрующее устройство обходиться за совсем небольшие деньги.

Принцип работы песчаный фильтра

Устройство аппарата действительно не сложное. Внешний корпус, который герметично закрывается, содержит в себе наполнитель – кварцевый песок и свободное пространство в верхней части.

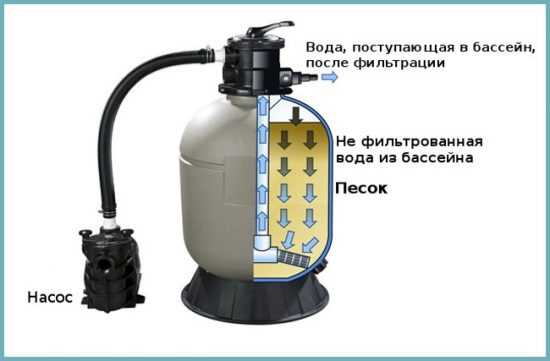

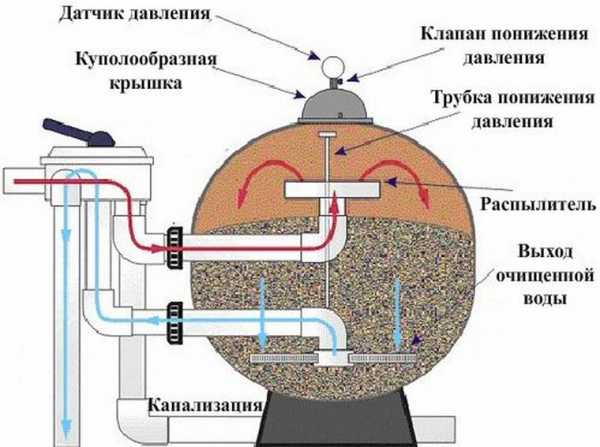

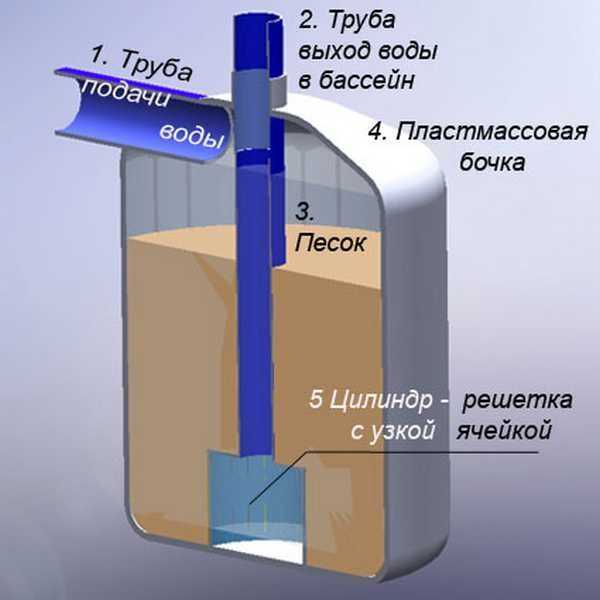

Устройство песочного фильтра

Вода под напором поступает в корпус и заполняет верхнюю часть корпуса. Далее она под давлением насоса и силы притяжения проходит через песок, оставляя в нем частицы грязи и мусора.

Через какое-то время придется провести очистку песка. Для этого просто включают насос в обратную сторону. Вода снизу вверх прочищает песок и забирает в себя всю скопившуюся грязь. Далее жидкость отправляется в канализацию.

В завершающем этапе очищенная вода проходит через сетку, через которую не может пройти песок, и забирается обратно в общий резервуар.

Как сделать песочный фильтр для бассейна своими руками

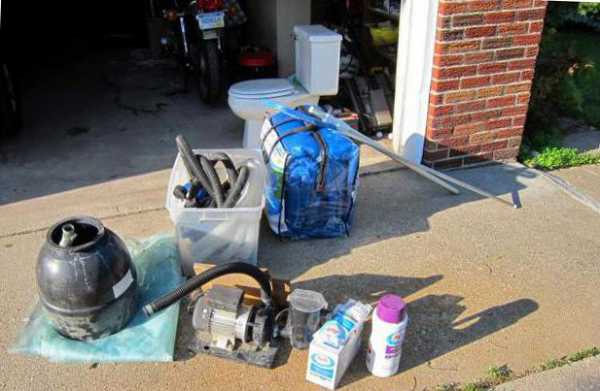

Для изготовления фильтрующего устройства вам понадобятся:

• Герметичная емкость. Чаще всего приобретают пластмассовые бочки в строительных магазинах. Важно, чтобы большое давление не стало для корпуса проблемой;
• Наполнитель. Песок или другие вещества мелкой фракции;
• Трубы для подвода и вывода воды из фильтра;
• Монтажная пена или любой другой состав для герметизации;
• Ткань-сетка для водозаборного отверстия, которая не пропускает песок.

В первую очередь нужно разобраться со способами подключения фильтра в циркулирующую цепь. Всего существуют три типа:

• До насоса. Вода затягивается в корпус от давления ниже атмосферного;
• После насоса. Вода подается под напором от насоса;
• До насоса. Вода попадает в корпус самотеком, так как фильтр находится ниже water-линии.

Покупные модели чаще всего функционируют по первой схеме. Так как мы рассматриваем сборку самодельного фильтра из пластиковой бочки, то рекомендуется использовать 2-ой или 3-ий способ подключения устройства в сеть, так как первый вариант требует тщательной герметизации корпуса.

Этап 1. Подготовка корпуса

Итак, вы нашли подходящую бочку и все необходимое для работы. Для начала нам нужно подготовить емкость к будущей эксплуатации.

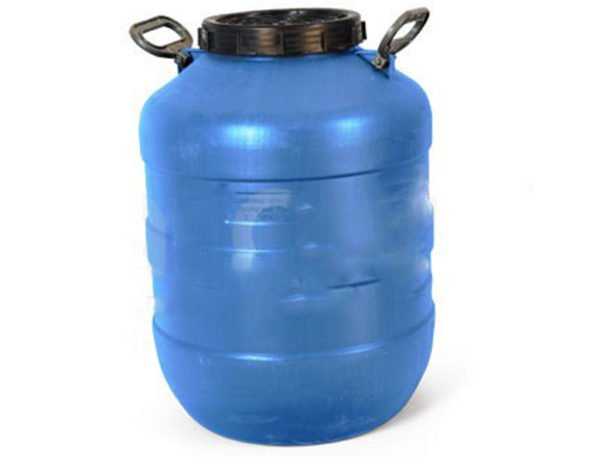

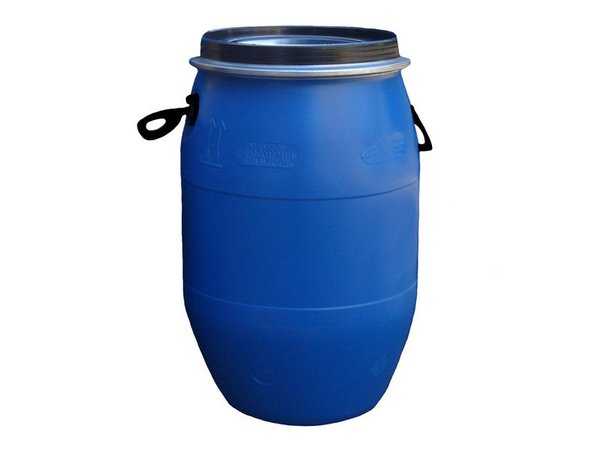

Пластиковая бочка из строительного магазина

Если вы планируете использовать металлический корпус, то изнутри его следует защитить от коррозии краской. Далее проверяем герметичность емкости, и еще раз убеждаемся в ее целостности.

Теперь нужно сделать отверстия в емкости в верхней и нижней части – одно для подачи грязной воды из чаши, другое для забора уже очищенной жидкости.

Этап 2. Подключение труб к корпусу.

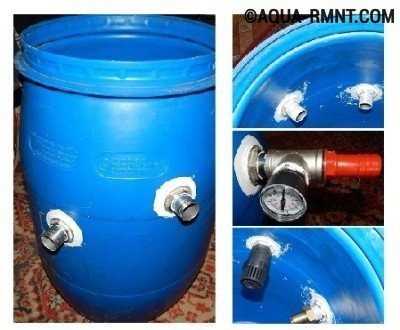

Подключаем к корпусу трубы

Для подключения трубы к корпусу необходимо использовать штуцер, который подходит вам по диаметру трубы и отверстия. С обеих сторон тщательно на шов наносим состав для полной герметизации соединения.

На верхнюю трубу, которая подает грязную воду, желательно установить крупную сетку. Она будет задерживать в себе весь крупный мусор. Также нужно установить насадку для разбрызгивания воды по всей площади наполнителя. Направленная в одну точку мощная струя – это далеко не то что нам нужно.

Отверстия в забирающей трубе нужно обтянуть мелкой сеткой или поролоном, которая будет отделять очищенную воду от песка. Материал нужно предварительно проверить на способность задерживания даже самого мелкого песка.

Вместо ткани вы можете использовать цилиндрические картриджи, которые продаются в бытовых магазинах для фильтров воды для питья.

Этап 3. Подготовка наполнителя

Для изготовления фильтра своими руками вы можете использовать кварцевый песок или крошку из стекла. Также возможно использование многослойного варианта.

Кварцевый песок

Если вы собираете фильтр из-за финансовой выгоды, то для вас самым лучшим вариантом станет именно кварцевый песок.

Для песчаного бассейна важно правильно подобрать наполнитель. Если вы возьмете песок с частицами фракции меньше 0,4 миллиметра, то устройство быстро забьется и перестанет работать. В противоположном случае, когда песок слишком крупный, эффективность очистки будет сильно снижена.

Если вы приобретаете наполнитель в магазине, то никакая дополнительная подготовка ему не нужна. В противном случае, вам нужно отсеять через сито крупные и мелкие частицы, оставив песчинки размером 0,4-0,8 миллиметров.

Далее его нужно промыть. Сделать это можно вручную или включив обратную работу фильтра. Проводим очистку до тех пор, пока вода не будет выходить чистой и прозрачной.

Этап 4. Манометр и предохранительный клапан

Чтобы вы могли следить за давлением системы, устанавливаем в циркулярную цепь манометр. Также его можно установить в стенку или крышку корпуса фильтра.

Также на крышку можно установить предохранитель. Он, если давление в системе станет выше допустимого показателя, спустит часть воды. Также есть модели с защитой от завоздушнивания корпуса. Если воздух попадет вместе с водой к емкость, то он будет спущен автоматически.

Этап 5. Установка системы труб

Модели фильтров, которые предоставлены в продаже, имеют широкий функционал, но нам нужно оставить две самые важные – фильтрация и очистка наполнителя.

Для этого с помощью пластиковых труб собираем следующую схему:

Схема труб для самодельного песчаного фильтра

Как видно на схеме, мы можем направлять воду, закрывая и открывая соответствующие краны.

Этап 6. Введение фильтра в работу

Итак, перед нами заключительные шаги. Подключаем трубы циркулярной системы к бассейну. Если у вас каркасный бассейн, то у него есть специальные отверстия для забора и возврата воды.

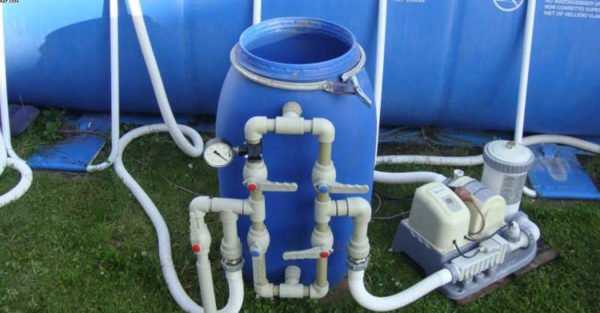

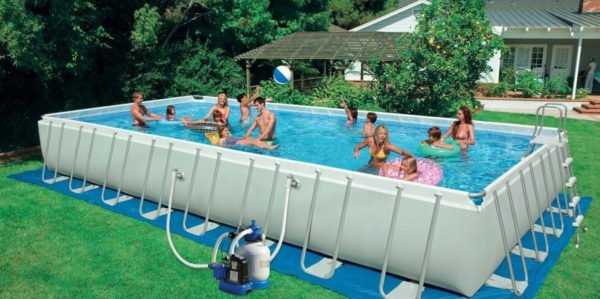

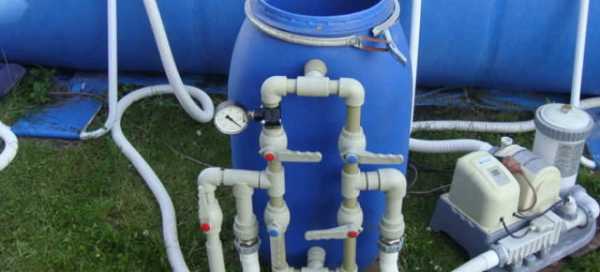

Песочный фильтр в работе

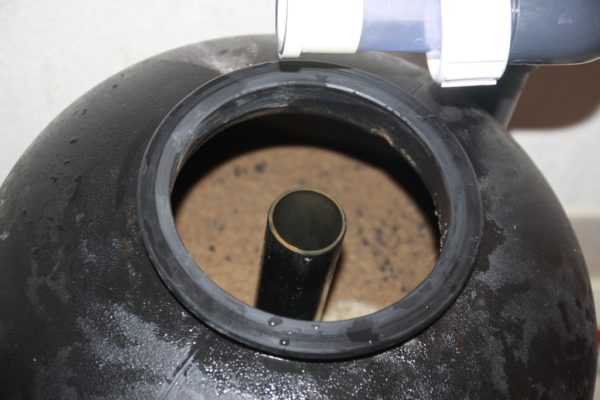

Наполняем емкость кварцевым песком. Не забываем, что нам нужно оставить свободный объем для воды – примерно одна четвертая от всего объема корпуса. Герметично закрываем крышку и проводим первый запуск.

После включения насоса внимательно следите, нет ли где-нибудь протечек. Если такие имеются, то полностью отключите систему, слейте воду и исправьте неисправность.

Работа всей системы должна исходить из расчета, что весь объем бассейна должен успевать фильтроваться за 6-7 часов.

Обслуживание фильтра

В обслуживании фильтр неприхотлив.

Следите за давлением. Норма – 0,8 бар. Когда давление вырастет до 1,2 бара, необходимо провести обратную промывку наполнителя. Если же этого не сделать, то эффективность работы будет ухудшено, а далее может привести к выходу системы из строя.

Помните, что кварцевый песок рассчитан на 3-4 года службы. Далее его нужно заменить. Если же вы выбираете стеклянную крошку, то ее замену нужно проводить через 5-6 лет.

Тематические видеоролики

В первом видеоролике наглядно показана работа и устройство песчаного фильтра для бассейна. Во втором показывается реальный пример фильтрующей установки собранной своими руками. Для вас этот материал будет максимально полезен.

Спасибо за прочтение. Удачных вам экспериментов и успешной сборки песочного фильтра для бассейна.

basseyn-svoy.ru

Песочный фильтр для бассейна своими руками: разновидности

Установить бассейн — это половина дела. Любой водоем требует ухода, чтобы в нем было приятно и комфортно плавать. Через какое-то время вода загрязняется  мелким и крупным мусором. Конечно, воду можно слить. Но, большие объемы воды сложно сливать регулярно, иначе можно превратить участок в болотце. Справиться с проблемой поможет фильтр.

Содержание:

Показать все содержание

Виды фильтрационных установок

Чтобы очистить воду можно использовать разные методы:

• мусоросборный перелив;
• механическое очищение при помощи щетки и сачка;
• водный пылесос.

Однако, такие методы помогают бороться с крупным мусором, таким как листья или мошки. Самое сложное — это избавиться от мелких загрязнений. Такой мусор сложно увидеть невооруженным взглядом и он не выловится сачком, но со временем его большое количество может привести к тому, что вода станет мутной. Специально спроектированы фильтры, которые захватывают мельчайший мусор и очищают жидкость от любых примесей.

Система фильтрации воды в бассейне

Процесс очищения может происходить несколькими путями. Химическое очищение проходит благодаря использованию дезинфицирующих растворов, которые уничтожают бактерии и микроорганизмы. При механическом очищении жидкость пропускается через специальные мембраны, которые захватывают мусор. Комбинированные устройства совмещают в себе два эти метода и являются наиболее эффективными, так как гарантируют практически полную стерильность воды. Однако такие устройства довольно дорогие. Поэтому, самый популярный метод механический, в частности фильтры для бассейна песочные.

Механические системы очистки

Механическая очистка предполагает не только использование песка, но и картриджей или земли.

Песочный агрегат дешевле всего. В основном они используются для водоемов небольших или средних габаритов.  Для фильтров бассейна применяют песок, смесь с использованием углерода, антрацита или гравия. Они довольно прихотливы в уходе, их необходимо регулярно очищать под напором воды. Очищают все частицы свыше 20-25 микрон, что помогает бороться с примесями, загрязнениями, но не спасает от водорослей и бактерий.

Картриджный фильтр для бассейна имеет более высокую эффективность, так как захватывает частицы больше 5-10 микрон. Установка состоит из съемных картриджей со специальными мембранами, которые необходимо промывать водой или специальными моющими растворами. Такие устройства средней стоимости.

Самые дорогие и самые эффективные фильтры диатомитовые. Они захватывают частицы от 3 микрон, таким образом жидкость освобождается от всего, что может её загрязнять — водорослей, бактерий и микробов. Такие устройства позволяют практически полностью отказаться от использования химии. Но, из-за их высокой очищающей способности, они часто забиваются и требуется регулярная замена, чистке не подлежат. Заменить их самому практически невозможно, необходимо вызывать специалиста.

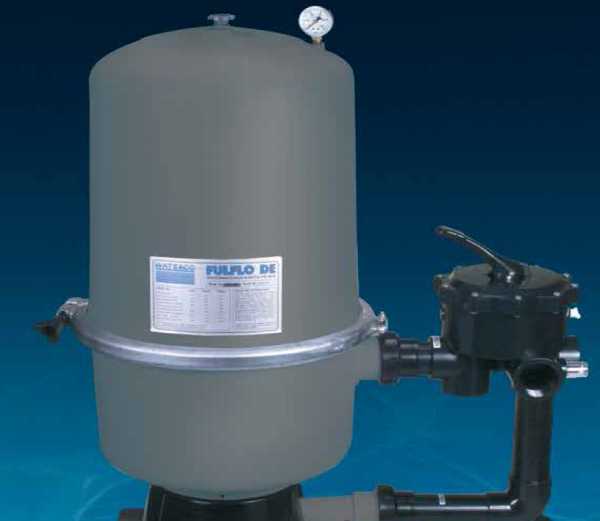

Фильтр диатомитовый Waterco Fulflo

Устройство песочного фильтра для бассейна: инструкция по применению

Как это работает на практике? Песочная установка состоит из прочного пластикового корпуса, который содержит кварцевый песок. Он оснащен насосом, который прогоняет жидкость через компоненты. Также в устройстве есть манометр, контролирующий давление внутри, и предотвращающий поломку.

В песочные фильтры для бассейнов нельзя засыпать простой песок, так можно просто сломать аппарат. Если вам нужно заменить песок, кварцевый можно купить в строительных магазинах. В них используется кварц 0,4 — 0,8 мм. Чем больше объем вашего водоема, тем больше должен быть бак с песком.

Чтобы понять нуждается ли фильтр песочный в очистке или замене нужно посмотреть на показатели манометра. Поскольку весь отфильтрованный мусор остается в самом корпусе, со временем давление будет повышаться, так как нужно больше усилий, чтобы протолкнуть воду. Когда давление будет подходить к красной границе нужно будет очищать фильтр. Как часто будут загрязняться песочные установки зависит от индивидуальных особенностей водоема: частоте использования, загрязненности воды, расположения водоема.

Некоторые установки оснащены клапаном, который периодически сам прогоняет воду в обратную сторону, тем самым очищая саму систему. Таким образом можно существенно уменьшить необходимость очищения и замены песка.

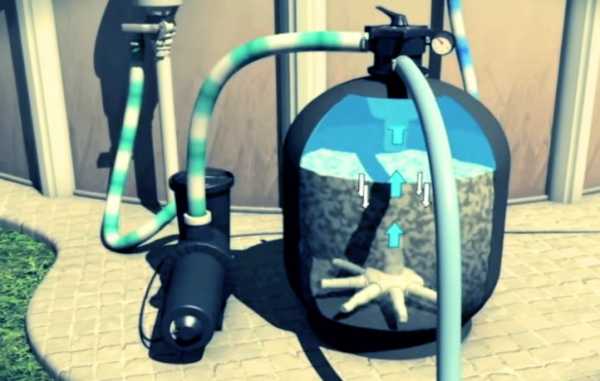

Как работает песочный фильтр

Недостаток такой системы в том, что чтобы очистить её требуется довольно много воды и времени. Поэтому, несмотря на свою доступность в цене, такие устройства не рекомендуется устанавливать на участках где нет достаточного водоснабжения.

Уход за устройством

Чтобы промыть песочный фильтр переведите клапан в позицию обратного напора воды и включите насос для бассейна.  После того как установка очистилась, включается режим утрамбовки песка, на минуту создается большое давление, после чего насос выключается и включается автоматически уже для нормального функционирования. Чтобы водоем не мутнел, нужно чтобы вся жидкость проходила через фильтр минимум 2-3 раза в день.

Используя песочный фильтр нужно соблюдать следующие правила:

• никогда не переключайте клапан, когда фильтр находиться под давлением;
• когда переключаете клапан, убедитесь, что он прочно занял свое положение в пазах, иначе под давлением клапан может поломаться;
• переключать режим можно только когда отключен фильтрующий насос для бассейна;
• насосу необходим воздух, поэтому не накрывайте его никакими предметами;
• рекомендуется устанавливать насос ни ближе 1 метра от самого водоема.

Разновидности песчаных фильтров

Несмотря на свою простоту, песочные очищающие системы бывают разных разновидностей. Как фильтрующее вещество может использоваться не только кварц, а и другие смеси, или кварц разных фракций. Обычно они выкладываются слоями от больших фракций к меньшим. Таким образом происходит более эффективное очищение.

Разные наполнители имеют разные свойства и срок службы. Самый простой и дешевый вариант — кварцевый песок — прослужит вам около 3 лет. Стеклянный наполнитель будет стоит дороже, но при этом заменить его нужно будет лишь спустя 5-6 лет.

Поскольку песочные установки могут использоваться как для личных, так и для общественных водоемов, они бывают разной мощности. Самые простые модели очищают 3 м3 в час, более мощные способны пропускать больше 10 м3 в час.

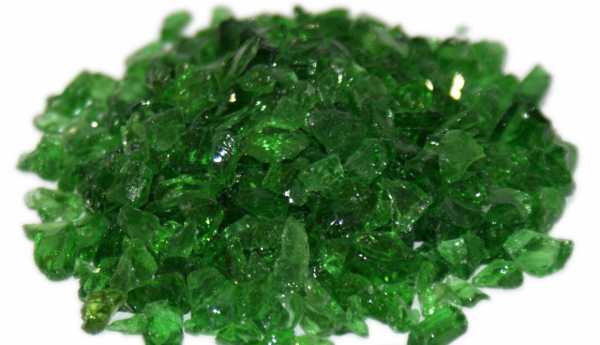

Стеклянный песок для фильтра бассейна

Монтаж песочного фильтра

Как долго и качественно будет служить фильтрующая установка напрямую зависит от правильного монтажа. По типу монтажа устройства бывают погружными, навесными и плавучими. Если фильтр неправильно установить, он не сможет полноценно работать, а соответственно и очищать.

Если водоем причудливой формы или имеет повороты возможно потребуется не один фильтр, а несколько. Устройство нужно разместить в таком месте, где оно сможет захватывать максимальное количество воды. Иногда могут образовываться «мертвые зоны», то есть места, откуда жидкость не затягивается. Из-за этого загрязненные области водоема могут быть источником заражения для всего водоема.

Труба для захвата жидкости должна быть размещена ближе к поверхности, так как там обычно скапливается весь мусор. Возврат можно разместить в любом месте. Оборудование стоит размещать так, чтобы к нему был легкий доступ для ремонта или очистки.

Монтаж фильтра для бассейна

Как подключить установку:

1. Насос до песочного бака. Сильное давление выталкивает жидкость из песчаного бака, и все загрязнения остаются в песке.
2. Насос за песочным фильтром. В таком случае вода вытягивается из песчаной емкости насосом, поступление новой порции воды обеспечивается благодаря вакууму.
3. Установка насоса после песчаного фильтра, которая подключается к самому бассейну. Насос выгоняет уже чистую воду, а в саму очищающую установку жидкость попадает самотеком.

Чаще всего магазинные системы предполагают первую систему подключения.

Как сделать своими руками

Чтобы сэкономить многие решаются на самодельные фильтрационные системы. Конечно, такое устройство не будет обладать такой же фильтрационной способностью как от производителя, но это лучше чем ничего.

Для создания корпуса нужен пластиковый контейнер: бочка, канистра или другая удобная емкость не меньше 60 литров. В корпус нужно засыпать крупный кварцевый песок. Мелкий не подходит для самостоятельного использования, так как может забить всю систему. Чтобы улучшить очищающие свойства можно выложить слоями графит или активированный уголь. Корпус должен быть герметичным, но при этом нужно позаботиться о широком горлышке для ввода.

К нашему самодельному аппарату по очистке нужно подключить насос. Его сделать своими руками вряд ли получиться без специальных навыков. Насос должен обладать шестипозиционным клапаном. Очищать такое самодельное устройство нужно так же как и производственное. Необходимо переключить клапан в обратное положение, промыть песок под большим набором воды, утрамбовать и переключить обратно.

lanshaft.com

Фильтр для бассейна своими руками: варианты самостоятельного изготовления

Купаться в кристально чистой воде бассейна – одно удовольствие. Но что делать, если у владельца пула нет возможности приобретения дорогостоящего фильтровального оборудования, но имеется огромное желание решить вопрос очистки воды в нем? Выход очевиден – он может смастерить фильтр для бассейна своими руками, пользуясь рекомендациями и советами из данного обзора.

Зачем применять фильтровальное оборудование?

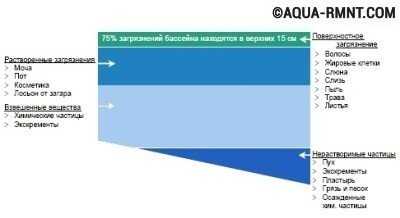

В любом водоеме вода со временем загрязняется органическими веществами. Этот процесс в разы ускоряется летом в резервуарах, для обслуживания которых не используется оборудование для фильтрации и циркуляции. К этому стоит прибавить и возможность засорения пула крупным мусором – листьями, песчинками, ветками и т.п. Поскольку естественной циркуляции в нем нет, достичь эффективного очищения воды собственники пытаются путем подбора специального оборудования.

Оно своевременно удаляет загрязнения, предотвращая разложение органики и рост патогенной микрофлоры в бассейне. Поэтому в толще воды нельзя будет обнаружить нежеланных обитателей, среди которых цианобактерии, водоросли, личинки комаров и пр.

Если же мер не предпринимать, эти микроорганизмы размножатся или разложатся, испортив при этом микрофлору воду и общую эстетику бассейна. Исправить ситуацию можно. Достаточно изготовить фильтр для бассейна своими руками и убедиться в том, что он работает исправно и эффективно.

к содержанию ↑

Какие аналоги есть у песочных устройств для очистки воды?

Сегодня для фильтрации воды в плавательных пулах применяют три типа устройств. Это:

— картриджный;

— диатомитовый;

— песочный.

По критерию доступной себестоимости аналоги превосходит песочный тип устройства. Он гарантирует неплохой результат очистки и может быть приспособлен для фильтрации воды в больших объемных резервуарах. Главным компонентом такого прибора является слой кварцевого песка. При прохождении сквозь него грязная вода очищается и в бассейн по приточным каналам поступает очищенная жидкость. Дополнительным преимуществом является возможность изготовить фильтр своими руками. Технология его изготовления подробно освещена в следующем разделе.

к содержанию ↑

Основные компоненты самодельного фильтра

Прежде чем приступить к работе, мастерам стоит ознакомиться со спецификой устройства прибора. Он устроен из следующих компонентов:

— патрубок подачи воды;

— патрубок отвода воды;

— песок;

— устройство забора;

— герметичная накопительная емкость, имеющая широкую горловину.

Песочный фильтр с насосомк содержанию ↑

Подготовка компонентов своими руками

Первым делом нужно изготовить накопительную емкость. Готовый резервуар должен быть прочным, надежным и долговечным. Изготавливают его из материала, который устойчив к нагрузкам и действию агрессивных сред. Как вариант – пластик. Схема устройства резервуара следующая:

— на дне располагают устройство для забора воды из бассейна;

— к дренажной камере небольшого объема подсоединяют патрубок отвода;

— стенки дренажной камеры оббивают мелкой сеткой, через которую не должен проходить используемый в фильтре песок.

Выбор песка зависит от финансов застройщика. Если бюджет позволяет, он может применять в фильтре дорогой стеклянный песок. Если же выбран бюджетный вариант строительства – то лучший выбор доступный кварцевый песок. Однако стоит помнить, что его потребуется периодически менять, что подразумевает наличие скрытых расходов на поддержание работоспособности фильтра.

Можно использовать и многослойный способ фильтрации. В нем помимо песка используется гравий, антрацит, щебень и прочие элементы природного происхождения.

Кварцевый песок для чистки бассейнак содержанию ↑

Как работает песчаный фильтр?

Механически отсеивая примеси, песчаный фильтр позволяет добиться высоких результатов очистки. Когда вода проходит сквозь фильтр органические и минеральные компоненты, оседают в нем, а в бассейн попадает чистая отфильтрованная вода. Ее приток в чашу осуществляется через специальные отводящие патрубки.

Стоит понимать, что по мере использования фильтра песок в нем будет засоряться. Это значит, что качество воды снизится, а безопасность купания в бассейне окажется под вопросом. Устранить проблему помогает обратная промывка песка.

к содержанию ↑

Основные способы подключения фильтровальной установки

На настоящий момент собственникам плавательных бассейнов предлагают воспользоваться одним из трех способов подключения фильтра к пулу. Это:

1. Установка насоса перед баком с песком

Если владелец бассейна желает установить насос перед баком с песком, то сможет добиться хорошего результата фильтрации. Вода будет под давлением просачиваться сквозь песок. При этом давление будет создаваться установленным на подаче насосным оборудованием.

2. Подключение насоса после фильтра

Еще один вариант подразумевает подключение насосного узла после самодельного фильтра с песком. При таком способе подключения создается подсос, а жидкость из бассейна всасывается в фильтр.

3. Перекачка очищенной воды насосом

Если насос установлен после фильтра с песком, отфильтрованная вода может откачиваться им в чашу бассейна. Из резервуара забор жидкости происходит самотеком.

По первому способу обычно подключают готовые фильтры с песком, продающиеся в магазинах. Если же оборудование для фильтрации мастер изготовит сам, то способ подключения он подбирает в соответствии с имеющемся в распоряжении оборудовании.

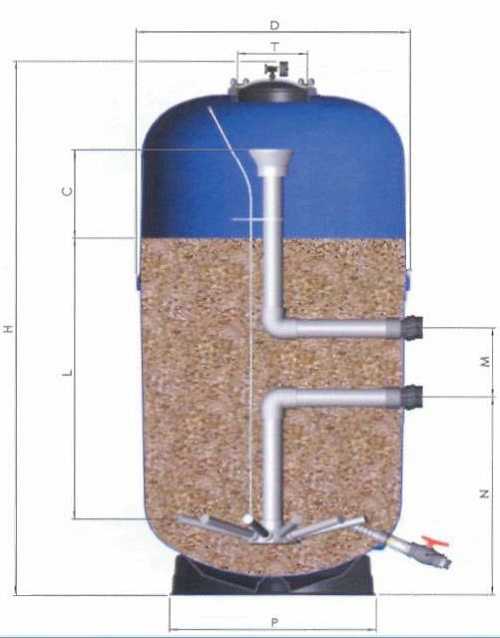

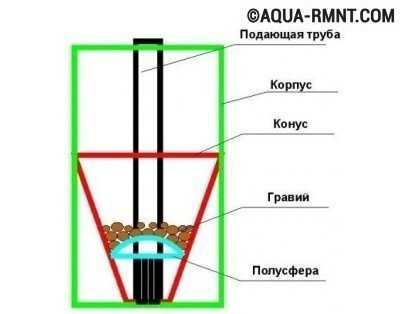

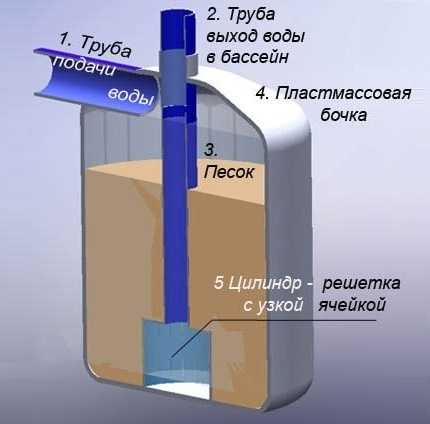

Песочный фильтр в разрезек содержанию ↑

Конструирование фильтра: ключевые этапы

Если фильтр будет сконструирован вручную, то мастеру предстоит преодолеть следующие шаги:

1. Подготовка корпуса

Можно использовать готовый герметичный резервуар, который в фильтре будет исполнять роль камеры. Она должна быть изготовлена из нержавеющего материала или покрыта слоем, защищающем металлические стенки от разрушающего действия коррозии. Она неизбежно проявляется при контакте с водой.

Помимо металлических емкостей могут быть использованы прочные резервуары из полипропилена. Они также способны выдерживать большие нагрузки.

2. Подсоединение внутренних элементов фильтра, врезка штуцеров

Если данный этап проведен корректно, застройщик добьется эффективного поступления в фильтр грязной воды. Отток очищенной жидкости также будет осуществляться без проблем.

Чтобы достичь таких результатов в стенки фильтровальной установки врезают штуцеры. Место врезки тщательно обрабатывается герметиком для предотвращения утечек. Далее к системе крепят фильтр грубой очистки, подготавливают водозаборную установку.

Потом емкость с одной стороны заглушают крышкой, а с другой осуществляют врезку углового фитинга.

3. Заготовка фильтровального элемента

Как говорилось ранее, в самодельной установке основным фильтровальным элементом является песок. Его стоит подготовить заранее.

4. Подключение устройств, обеспечивающих корректную работу фильтра

На данном этапе пользователю предстоит подключить манометр, предохранительный клапан и воздухоотводчик.

5. Обвязка фильтрующей системы

Монтаж обвязки делают грамотно, устанавливая все необходимые фитинги и запорные клапаны

6. Подключение и запуск фильтра

Финальным заданием для застройщика является подключение, наполнение песком и запуск песчаного фильтра. Его дальнейшая эксплуатация подразумевает периодическое проведение промывок фильтрующего элемента.

Соединяем насос со шлангами в систему

Собственноручно изготовленный фильтр решит сразу несколько задач. Он сэкономит застройщику деньги, обеспечит надежный результат фильтрации воды, а также порадует своей бесперебойной работой в долгосрочной перспективе. Владельцу плавательного пула останется лишь время от времени менять песок в фильтре и проводить текущий ремонт оборудования по мере необходимости.

Ничто не украшает приусадебную зону лучше, чем плавательный бассейн или небольшой искусственный пруд. Однако кропотливая постройка гидравлического сооружения в соответствии со всеми требованиями и рекомендациями, предъявляемыми стандартами к гидравлическим сооружениям – это лишь половина битвы. Индивидуальным застройщикам важно также следить за санитарией и гигиеной.

к содержанию ↑

Видео: песочный фильтр для бассейна своими руками

Отдыхающие около своих домашних бассейнов люди не понаслышке знают о том, как быстро прозрачная голубая вода становится мутной и зеленой в случае, если в пуле не используется фильтр. Избежать появления застойной воды в бассейне можно с помощью сложной системы фильтрации и циркуляции. Но это дорогие системы, которые многие не могут себе позволить. Поэтому оптимальный вариант – это песочный фильтр для бассейна своими руками, изготовление которого было освещено ранее.

housedb.ru

Как сделать песочный фильтр для бассейна своими руками: схема, видео » SanDizain.ru

Ни один бассейн, будь он маленьким или большим, не может обойтись без фильтра, ведь чистая вода – главный залог качественного функционирования водоема. Но это еще не означает, что вам неизбежно нужно покупать специальный прибор, тратя последние сбережения. Куда выгоднее сделать фильтр для бассейна самостоятельно. Наиболее оптимальный вариант – песочный агрегат. О нем и пойдет речь далее: пошагово со схемой и видео рассматриваем, как же грамотно соорудить фильтр своими руками.

Шаг №1: Подготовка песка

Эффективность будущего фильтра будет напрямую зависеть от качества используемого песка, поэтому первый важнейший шаг – выбор подходящего наполнителя. Оптимальным вариантом по части соотношения долговечности и доступности считается кварцевый песок. Его угловатые зерна с отполированной поверхностью не склонны к слипанию, поэтому гарантируют тщательную фильтрацию. Рабочий диаметр кварцевых зерен – 0,5-1,5 мм. Перед использованием кварцевый наполнитель должен пройти несколько стадий обработки:

1. Просеивание. Нужно удалить из общей массы песка зерна, которые не подходят по размеру. Это касается преимущественно маленьких фильтров – в них не рекомендуется использовать наполнитель диаметром более 1 мм.
2. Очистка. Необходимо несколько раз промыть наполнитель теплой водой, пока жидкость с песком не будет прозрачной.
3. Устранение бактериальных загрязнений. Следует в течение часа прокипятить песок, чтобы убить все бактерии. Также можно использовать специальные химические средства, но в этом случае после завершения обработки наполнитель придется еще несколько раз промыть.

Важно! Для наполнения очистного фильтра нельзя использовать обычный речной песок.

Шаг №2: Изготовление фильтрующей установки

Для сборки песочного фильтра вам понадобится:

• металлический или пластмассовый бак объемом 40-60 л с широким входом;
• два шланга;
• три штуцера;
• два хомута;

Песочный фильтр

• манометр;
• мелка капроновая сетка;
• герметик;
• фильтр для грубой очистки – крупная капроновая сетка на отрезке пластикой бутылки.

Сначала оборудуйте подготовленную рабочую емкость двумя штуцерами: входной патрубок врежьте в верхнюю часть бака, выходной – в нижнюю. Зоны врезки тщательно обработайте герметизирующим составом. С внутренней стороны емкости закрепите на нижнем отверстии капроновую сетку в два-три слоя. Функция сетки – сдерживать наполнитель. На верхнем отверстии зафиксируйте самодельный фильтр для грубой очистки, состоящий из крупной капроновой сетки, натянутой на отрезок обычной пластиковой емкости.

Далее посредством хомута на входной штуцер подсоединяется шланг от насоса, а на выходной – шланг для отвода воды в чашу бассейна. Вместе с тем, в будущем для выполнения промывки песочной установки шланги нужно будет присоединять по иной схеме: насосный подключают к выходному патрубку, а отводной – к входному. Подобные переключения сначала придется делать ежедневно, но по мере очищения водных масс бассейна такую промывку можно будет выполнять реже.

Совет. В качестве альтернативы самодельный фильтр из крупной капроновой сетки можно фиксировать не в корпусе песочного агрегата, а на насосном всасывающем патрубке – в этом случае он будет охватывать всю фильтрующую систему.

Готовый корпус закрывается максимально плотной крышкой с защелкой. Затем на нее устанавливается манометр: он фиксируется на врезанный в крышку штуцер.

Шаг №3: Монтаж фильтра

Перед тем, как установить фильтрующий прибор, его необходимо наполнить песком. Засыпка осуществляется с параллельной подачей воды. К чистому песку можно добавить или активированный уголь, или графит – это позволит существенно повысить качество воды после очистки. Но не используйте сразу два компонента.

Устройство фильтра

После можете приступать к монтажу. Фильтр должен располагаться в непосредственной близости к насосу. Выходной шланг может находиться на любой глубине и в любой зоне бассейна. Проследите, чтобы сохранялся свободный доступ к фильтру для дальнейшего его обслуживания.

В завершение простейших монтажных процедур выполните пробный пуск системы.

Важно! Чтобы песочный фильтр мог эффективно выполнять свои функции, позаботьтесь о хорошей циркуляции воды в бассейне: установите скиммер, который будет обеспечивать регулярное перемещение водных масс к забору фильтрующего устройства. В ином случае все ваши предыдущие старания будут напрасными.

Теперь вы знаете, как своими руками сделать полноценный песочный фильтр для бассейна. Это абсолютно выполнимая затея, если соблюдать пошаговую инструкцию и не пренебрегать полезными советами. И помните, что, только выполнив все согласно выверенным правилам, вы получите функциональное устройство, которое сможет гарантировать качественную очистку воды в вашем водоеме.

Песочный фильтр своими руками: видео

Песочный фильтр для бассейна: фото

sandizain.ru

устройство, схемы, видео-примеры » Аква-Ремонт

Бассейн на загородном участке теперь есть почти у каждого. Кто-то выбирает надувной как самый экономичный и малогабаритный вариант. Его ежедневная чистка и наполнение не доставляют хлопот. Конструкция на металлических опорах простоит всё лето. Купаться можно всей семьей. Правда придётся позаботиться о периодической очистке воды от взвешенных частиц. А вот если на участке планируется строительство большого бассейна, то при его проектировании нужно предусмотреть и стационарную систему фильтрации. Для поддержания чистоты в больших резервуарах лучше остановиться на более дорогих диатомовых или угольных. Ну, а с небольшими объёмами воды прекрасно справляется бюджетный песочный фильтр для бассейна.

Поверхность воды в открытом бассейне быстро покрывается слоем грязи. И хотя его толщина едва достигает 0,1 мм, купаться уже никому не захочется, да и неприятный запах будет портить отдых на даче.

Поверхностной чистки воды в бассейне недостаточно для поддержания чистоты. Пот, химические частицы, пыль, трава и различные микроорганизмы угрожают не только цветением воды, но и могут стать причиной возникновения различных заболеваний. Единственный способ очистить всю толщу воды – установить фильтр, подходящий по мощности к данному бассейну

Часть загрязнений быстро растворяется в толще воды, а некоторый процент оседает в виде чёрного налёта на дне. Одним только сачком это всё убрать невозможно. Чтобы очистить поверхность от грязной плёнки можно устроить перелив. Это позволит частично удалять её за счёт естественного движения воды, которая обязательно должна попадать в систему фильтрации, иначе цветение гарантировано.

Чтобы очистить дно бассейна от тёмного налёта и осевшей грязи, нужно использовать так называемый «водяной пылесос». А вот, чтобы избежать такой мороки достаточно просто поддерживать всю толщу воды в чистоте с помощью специальных фильтров для бассейнов.

Основные виды «бассейных» фильтров

Для очищения воды в бассейне могут использоваться фильтрующие установки трёх типов:

• песчаные;
• диатомовые;
• картриджные.

Агрегат #1 — песчаный фильтр

Песчаные фильтрующие системы — это самый недорогой и простой способ поддерживать небольшой частный бассейн в чистоте и порядке. Песочный фильтр состоит из резервуара, манометра и шестипозиционного клапана. Фильтрующим веществом является кварцевый песок нескольких фракций, который способен задерживать частицы диаметром примерно в 20 микрон. Этого достаточно, чтобы поддерживать воду в относительной чистоте.

Полусфера на схеме — это фильтр грубой очистки воды. Он нужен для того, чтобы из бочки с водой в бассейн не попадал песок. Его роль может выполнять ёмкость, обмотанная капроновой тканью

Через скиммер или переливную ёмкость вода через трубу попадает в фильтрующую установку. Под давлением она проходит через кварцевый песок, который задерживает различные частицы грязи, после чего через форсунки попадает обратно в бассейн. Фильтрующая масса может состоять только из песка, из нескольких слоёв «песок-гравий» или «песок-гравий-углерод-антрацит». Последние два наполнителя значительно качественнее очищают воду. Если вместо кварцевого использовать стеклянный песок, то полная замена фильтрующего материала понадобится не через три года, а через пять-шесть лет.

Естественно, что через какое-то время фильтр засоряется, а манометр показывает превышение рабочего давления. Очищение фильтра выполняется обратной промывкой примерно раз в семь-десять дней, после чего установка может продолжить нормальную работу. Если на участке есть собственный источник воды, то такая частая чистка на бюджете никак не сказывается. А вот если речь идёт о бассейне в городе, то счётчик будет наматывать несколько дополнительных кубометров в месяц.

Устройство песочного фильтра для бассейна настолько простое, что многие умельцы предпочитают собирать их самостоятельно, корректируя в соответствии с собственными нуждами.

Агрегат #2 — установка с диатомовым наполнителем

Фильтр, работающий на основе диатомовой земли, считается самым надёжным и самым дорогим. Он позволяет удалять из воды взвешенные частицы диаметром до 1 мкм. Этот грунт содержит двуокись кремния, которая наделяет некоторыми целебными свойствами воду, которую обычно называют кремниевой.

Диатомовый фильтр является самым дорогим из всех трёх, однако именно он позволяет не только очистить воду, но и придаёт ей некоторые целебные свойства. Так что можно и закаляться, и оздоравливаться

Сама диатомовая земля представляет собой осадочную горную породу, образовавшуюся в результате окаменения раковин диатомовых водорослей. Она имеет жёлто-коричневый или серый цвет. При необходимости производится очистка фильтрующего слоя обратной промывкой. Если требуется полная замена диатомовой смеси, следует помнить о том, что она относится к категории «Опасные отходы» и требует специальной утилизации.

Агрегат #3 — картриджная фильтрующая система

Третьим видом систем фильтрации для бассейнов являются картриджные фильтры. Очищающий элемент – картридж – представляет собой несколько прослоек специальной бумаги и полиэстера, на которых оседают частицы размером до 5-10 микрон.

Периодически очистку картриджа рекомендуется проводить специальными септиками, которые будут убивать все болезнетворные бактерии. Чтобы просто снять грязевой налёт с фильтрующего элемента, можно его промыть под струёй проточной воды

В зависимости от марки и модели в ёмкости находятся от одного до четырёх цилиндрических картриджей. При их засорении производители рекомендуют производить замену. Однако опыт покупателей показывает, что продлить жизнь картриджу на некоторое время можно, если промыть его водой из шланга под небольшим давлением либо очищающим раствором подходящей марки.

Собираем песочный фильтр самостоятельно

Этап #1 — подготовка фильтрующего наполнителя

Для фильтрующей смеси подходит кварцевый (стеклянный песок). Он рыхлый, беловатого цвета. Зёрна угловаты с небольшой полированной поверхностью, благодаря чему не слипаются и обеспечивают хорошую фильтрацию. Их диаметр 0,04-1,8 миллиметр. Согласно нормативам допускается содержание глинистых частиц величиной не более 0,12 мм. Кварцевый песок устойчив к воздействию щелочей и всех кислот, за исключением фтористоводородной (плавиковой).

Предварительная обработка песка состоит из нескольких этапов:

• удаление частиц не подходящих по размеру. Если работать придётся с большими объёмами песка, то вполне можно обойтись просеиванием. Для маленького фильтра нужно удалить все частицы размером более 1-1,5 мм;
• промывка песка. Её проводят тёплой водой до тех пор, пока вода с песком не станет прозрачной;
• удаление бактериального загрязнения. Кипячение песка в течение часа смертельно для всех бактерий. Сделать это можно на костре в большой ёмкости (20-литровый бидон, например). Для упрощения задачи можно конечно воспользоваться химией, но потом нужно будет несколько часов промывать песок и делать анализ воды на выходе фильтра.

Вкладывать песок в фильтр нужно под струёй текущей воды. Дополнительный слой графита или активированного угля значительно улучшит качество воды на «выходе». Более трёх наполнителей для фильтра лучше не использовать.

Этап #2 — сборка фильтрующей конструкции

Самодельный песочный фильтр для бассейна – штука не самая сложная. Для его изготовления понадобятся следующие комплектующие:

• ёмкость с широким верхним входом;
• крупный кварцевый либо стеклянный песок;
• насос с режимным вентилем;
• шланги;
• сгоны с прокладками;
• хомуты;
• ёмкость с фильтром грубой очистки воды;
• манометр;
• водозаборник с мелкой сеткой.

Комплектующие самые обычные и продаются в любом строительном магазине.

Мощность насоса подбирается исходя из объёмов бассейна: вода должна пройти через фильтр не менее трёх раз в сутки. Например, 8-кубовый бассейн – это 24 м3/сут. Если производительность насоса 40 л/мин (2,4 м3/час), то три цикла очистки займут 10 часов (насос не должен работать без перерывов). Однако, должен быть ещё запас мощности, т.к. система будет работать под давлением (на нагнетание) либо на «высос» воды.

В бочке делаем два отверстия, подходящих по диаметру к сгонам. Если нет специального инструмента, сгодится для работы и 80-ватный паяльник. Сгоны дополнительно изолируем герметиком. Разнос сгонов значения не имеет, т.к. на дне будет находиться сборник чистой воды (ёмкость с фильтром грубой очистки воды). Из него вверх по шлангу будет выталкиваться вода и через второй сгон сливаться в бассейн.

Вместо водозаборника с фильтром грубой очистки воды можно использовать пластиковую миску с отверстиями, обёрнутую в несколько слоёв капроном от колготок. Сетка должна быть мельче, размера частиц песка.

В обычной пластиковой миске паяльником делаем отверстия диаметром 0,8-1,2 сантиметра. На герметик крепим шланг. Миску оборачиваем капроном от женских колготок. Тут нужно угадать с плотностью: песок не должен просачиваться в водосборник

Устанавливаем манометр. Если давление в системе возрастает на 30% и более от того, которое было при запуске, значит, пора проводить очистку песка обратной промывкой.

Все отверстия обязательно изолируем герметиком. Перепад высоты для сгонов не играет никакой роли в данной схеме. На «вход» с внутренней стороны ставим сетку, чтобы разбить струю

Шланги крепим на термоклей. На впрыск с внутренней стороны бочки ставим сетку, которая будет разбивать струю и позволит равномерно разбрызгивать воду на песок.

Для того, чтобы промыть песок, нужно поменять местами шланги: вода от насоса должна подаваться на «выход» фильтра, а грязь будет удаляться через «вход».

Если крепление крышки дочки будет слишком слабым, её вполне может сорвать под давлением. Выйти из такой ситуации можно двумя способами. Во-первых, конечно, усовершенствовать заводское крепление. Во-вторых, переставить шланги насоса так, чтобы он работал не на нагнетание, а на «высос» воды из бочки.

Этап #3 — установка фильтра в бассейн

Собрать надёжный фильтр ещё не значит обеспечить качественную очистку воды. Ошибки допущенные при монтаже сводят на нет все материальные затраты и человеческие усилия.

Самое главное при установке очищающей системы – это циркуляция. Наличие «мёртвых зон», вода из которых не попадает в забор, приводит к скапливанию огромного количества грязи и бактерий, а также к цветению воды, несмотря на, казалось бы, нормальную работу фильтра.

Фильтр должен забирать воду с поверхности, поскольку в верхнем слое скапливается больше всего грязи, микроорганизмов и мусора. Слив же может располагаться в любой точке и на любой глубине бассейна. Доступ очистительной установке не должен блокироваться другими системами, иначе выполнить замену песчаной смеси будет сложно.

Видео-ролик с наглядным примером изготовления

aqua-rmnt.com

Песочный фильтр для бассейна своими руками. Простая конструкция песочного фильтра.

Многие наверное пробовали купить надувной или каркасный бассейн себе на дачу. Стоят они сейчас не дорого, и кажутся вполне достойной альтернативой соседнему водоему для купания. Очень приятно иметь собственный «пляж» без отрыва от шашлыков, бани и прочей радости дачной жизни. Но, как оказывается, покупка самого бассейна не гарантирует всей этой прелести. Вода один раз налитая в бассейн быстро зацветает и загрязняется. Если с цветением можно бороться относительно не дорогой химией, то с грязной водой только два варианта действий:

1. Часто менять воду в бассейне  полностью. Это требует доступа к неограниченному бесплатному объему чистой воды.
2. Добавить к бассейну систему очистки воды.

Систему очистки можно купить готовую, но зачастую та,  что реально чистит (и не требует замены не дешевых расходников) стоит достаточно дорого. Но нет смысла отчаиваться, если у вас недостаточно средств на ее покупку. Можно сделать систему очистки воды в бассейне своими руками на основе самодельного песчаного фильтра. Это выйдет до 10 раз дешевле.

Просмотрев несколько конструкций самодельных песчаных фильтров решил сам остановиться на варианте с баком от гидроаккумулятора как основы для песчаного фильтра. Особенно приятно, что у меня как раз один такой завалялся от старой насосной станции. Конструкции на различных стандартных пластиковых емкостях зачастую не герметичны и не выдерживают длительной эксплуатации под давлением.

Итак нам понадобится:

1. Старый или новый бак гидроаккумулятора. Его размер чем больше, тем лучше. Реже чистить.
2. Насос. Практически любой, но чем производительнее тем лучше. Для забора воды из бассейна и создания давления.
3. Один картридж для фильтра на песок. Практически любой.
4. Шланги и арматура для подключения и создания внутренней организации песчаного фильтра.
5. Песок для заполнения фильтра. Либо купить специальный, либо подобрать подходящий.
6. Руки растущие из «того места» а не из того, что вы подумали.
7. Инструменты. Дрель со сверлом по металлу. Плоскогубцы. Ножовка по металлу. Гаечные ключи.

Далее смотрим видео. Словами описывать долго, а там все понятно. Не забываем обратить внимание на тонкие моменты при изготовлении песчаного фильтра.

1. Внутреннюю поверхность надо защитить от коррозии.  В видео ее красят, но как вариант поместить туда герметичный полиэтиленовый мешок из толстого полиэтилена не забыв поджать герметично в входном и выходном отверстии песчаного фильтра.
2. Перед подающим отверстием надо предусмотреть рассекатель струи, чтобы избежать размывания песка струей воды. Один из авторов сделал его в виде лепестка прикрепленного перед отверстием на саморез.

Первый вариант исполнения с описанием принципа действия песчаного фильтра для бассейна.

Второй вариант исполнения. Видеоинструкция по изготовлению песчаного фильтра.

Еще вариант реализации песчаного фильтра с предусмотренной возможностью промывки фильтра без разборки. Видео в двух частях.

Часть первая. Сборка самого фильтра.

Часть вторая. Система очистки фильтра в сборе. Инструкция по применению.

Есть еще, что почитать

xn--80aaahigxablbgird0a1biet2a4q.xn--p1ai

Как очистить воду в бассейне своими руками

Приятно в жаркий день окунуться в бассейн с чистой и прохладной водой. На качество водной среды отрицательно влияют размножающиеся бактерии, пыль, споры растений, насекомые, листья, а также косметические средства, пот и волосы купающихся в искусственном водоёме. Спустя небольшое время, даже идеально чистая вода мутнеет, приобретает зеленоватый оттенок и насыщается микроорганизмами, если её регулярно не очищать. Проблематично и дорого часто обновлять значительные объёмы воды. Поддерживать чистоту можно с помощью самостоятельно изготовленных фильтров и хлорсодержащих компонентов.

Способы очистки и разновидности фильтров для бассейна

Разделение фильтров для бассейнов на виды осуществляется в зависимости от принципа работы и применяемого для очистки вещества.

Методы очистки бассейна

Функционирование фильтровального устройства основывается на следующих принципах очистки:

• химическом — обеззараживание водной среды осуществляется с помощью химических реагентов;
• механическом — очистка воды производится в процессе её циркуляции через очищающее вещество;
• комбинированном — санитарные показатели воды достигаются путём сочетания механического метода очистки и применения химических веществ.

Химический метод очистки

Главное достоинство фильтров, принцип действия которых основан на химическом методе, — эффективная очистка водной среды от развития микроорганизмов и вредных для здоровья человека бактерий.

Основные недостатки химических фильтров:

1. Увеличенные габариты. Громоздкая конструкция очищающего устройства нуждается в дополнительной площади.
2. Отрицательное влияние химических реагентов на кожный покров человека. Время нахождения людей в бассейне ограничено.
3. Необходимость приёма душа после плавания в бассейне. Следует тщательно смыть с кожных покровов растворённые в бассейне химические вещества.

Механическая очистка

К главным достоинствам фильтров, обеспечивающих очистку воды механическим путём, относятся:

• компактные габариты;
• доступная цена;
• эффективная очистка водной среды.

Основной недостаток механических фильтров — возможность применения только в небольших каркасных и надувных бассейнах.

Комбинированный способ очистки

Фильтровальные устройства, сочетающие механическую очистку и химическое обеззараживание, являются идеальным вариантом для всех типов бассейнов. В процессе циркуляции воды через такой фильтр одновременно производится удаление инородных включений, а также уничтожение микроорганизмов и бактерий. Повышенная стоимость фильтра ограничивает его использование для небольших дачных бассейнов.

Виды фильтров

В зависимости от типа наполнителя, применяемого для фильтрования водной среды, устройства делятся на виды. Для очистки воды в фильтрах применяется:

Песчаные фильтры

Фильтры, в которых очистка воды осуществляется песком, широко распространены. Их главные достоинства:

• доступная цена;
• простая конструкция.

Песчаный фильтр представляет собой герметичную ёмкость с песком, через который циркулирует вода.

Проходя сквозь массив песка, вода очищается и поступает в бассейн

Просеянный кварцевый песок позволяет отфильтровать инородные включения, размер которых составляет более 20 микрон. Учитывая размер оседающих в песчаном массиве механических примесей, эти фильтры применяются исключительно в бассейнах с небольшой площадью, расположенных на дачных территориях и в частных особняках.

Слабая сторона песчаных фильтров — при его засорении возникает необходимость организации обратного тока воды для обеспечения эффективного фильтрования.

Выбирая наполнитель для песчаного фильтра, отдавайте предпочтение стеклянному песку. Он обеспечивает качественную очистку и имеет длительный ресурс эксплуатации (до 5 лет). Можно использовать кварцевый песок, который необходимо менять через 3 года.

Картриджные фильтры

Фильтр картриджного типа — это резервуар, в котором находятся сменные картриджи. Они заполнены веществом, способным фильтровать небольшие частицы размером до пяти микрон.

Для замены картриджа достаточно отвинтить крышку фильтра

В качестве наполнителя картриджа применяется уголь, полифосфатная соль и другие специальные вещества. Фильтр легко эксплуатировать, так как его конструкция позволяет быстро заменить картриджи. Приемлемая по сравнению с земляными фильтрами цена картриджных устройств позволяет при небольших затратах поддерживать чистоту воды в частных открытых бассейнах.

Земляные фильтры

Фильтр с земляным наполнителем (диатомитом) обеспечивает самую высокую степень очистки воды и предназначен для использования в резервуарах увеличенного объёма.

Внешне земляной фильтр похож на песочный, но отличается наполнителем

В фильтровальном элементе устройства содержится земляная смесь на основе ископаемых горных пород. Очистка осуществляется при прохождении воды через земляную «подушку». Насыщенный кремнезёмом наполнитель эффективно очищает воду, так как:

• нейтрализует соединения, насыщенные хлором;
• препятствует развитию бактерий и микроорганизмов;
• задерживает тяжёлые металлы;
• не позволяет развиваться водорослям.

Кроме того, вода с повышенным содержанием кремния обладает положительным лечебным эффектом и оздоравливает организм человека.

К недостаткам фильтров с земляной смесью относится высокая цена и повышенная токсичность отработанного наполнителя. Для замены необходимо привлекать специалистов. Это ограничивает широкое применение земляных фильтров.

Рекомендации по выбору материалов и подбору инструментов для создания собственного фильтра

Песочные фильтры широко распространены для очистки небольших частных бассейнов. Для самостоятельного изготовления такого фильтра не потребуются дорогостоящие материалы и специальные инструменты.

Подбор материалов для фильтра

Для изготовления фильтра с песочным наполнителем подготовьте следующие материалы:

• пластмассовую ёмкость вместительностью до 50 литров с круглым отверстием в верхней части;

  Для фильтра подойдёт бочка, имеющая крышку

• гибкие гофрированные или резиновые шланги;
• металлические или пластмассовые хомуты;
• переходники (патрубки) для соединения со шлангами;
• фильтровальный элемент для предварительной очистки водной среды;
• манометр для контроля давления в фильтровальной ёмкости;
• заборное устройство с защитной решёткой;
• клей;
• малогабаритный насос с двигателем мощностью до 200 Вт;
• песок, применяемый в качестве наполнителя.

Инструменты, необходимые для работы

Для изготовления фильтра, наполненного песком, потребуются следующие инструменты:

• электрическая дрель со свёрлами;
• пассатижи;
• комплект гаечных ключей;
• ножовка по металлу.

Выполнение расчётов и схемы

Для обеспечения качественной очистки водной среды необходимо предварительно разработать схему подключения фильтра и рассчитать интенсивность циркуляции воды, которая обеспечивается насосом. Можно самостоятельно разработать вариант подключения или использовать типовую схему.

Типовая схема предусматривает подключение необходимого оборудования и коммуникаций

Пропускная способность фильтра, равная производительности насоса, определяется по формуле Q=V/T, где V — ёмкость резервуара, а T — продолжительность цикла водообмена (рекомендуется до 5 часов). При необходимости очистки бассейна с объёмом воды 25 м³ производительность фильтрующей системы составит 5 м³/час (25 м³:5 час=5 м³/час). Если на протяжении суток эксплуатировать фильтровальную установку, то суммарный объём очищенной воды составит 120 м³ (5 м³/час х 24 часа). Это обеспечит требуемую пятикратную очистку воды на протяжении суток.

Выбирая производительность насоса, учитывайте объём бассейна и продолжительность его работы. Для обеспечения в течение дня качественной очистки весь объем воды как минимум трижды должен проциркулировать через фильтрующее устройство. При увеличенном количестве купающихся (более шести человек) рекомендуется производить до пяти циклов водообмена на протяжении дня.

Для небольших бассейнов не всегда целесообразно круглосуточно фильтровать воду. Достаточно ежедневно на протяжении 5–10 часов включать насос. Для этого необходимо правильно подобрать его производительность. Например, если в небольшом каркасном бассейне объёмом 25 м³ насос будет подавать воду на фильтр в течение 10 часов, то для пятикратного водообмена необходимо 5 раз за 10 часов прокачать через фильтр весь объём воды. Итого, 25 м³х5=125 м³. Для выполнения поставленной задачи производительность насоса должна составлять 12,5 м³/час (125 м³:10 час=12,5 м³/час). Это позволит эксплуатировать фильтровальную установку меньшее время, обеспечивая необходимую интенсивность циркуляции для очистки воды от примесей.

Увеличив производительность насоса пропорционально продолжительности работы, можно за меньшее время обеспечить эффективную очистку воды.

Чем больше людей купается в бассейне, тем чаще должен производиться водообмен

Таблица: зависимость времени, необходимого на один цикл водообмена, от параметров и загрузки бассейна

Пошаговое руководство по изготовлению фильтра для бассейна своими руками

Осуществляя изготовление песочного фильтра, руководствуйтесь схемой устройства.

Предварительно разработанная схема фильтра облегчит его изготовление

Изготовление песочного фильтра происходит поэтапно:

1. Просейте песок на сите, обеспечив крупность фракции 0,5–1,4 мм.

   Крупность фракции песка для фильтра определяется размерами ячейки сита

2. Очистите песок от пыли и крупных включений, промыв его тёплой водой.

   Промывка песка для фильтра производится до полной его очистки от пыли

3. Прокипятите в большой ёмкости песок, залитый водой, для удаления бактерий.
4. Просверлите в пластиковой ёмкости отверстия для подключения входной и выводящей магистралей.

   Отверстие для входной магистрали располагается в верхней части бочки

5. Зафиксируйте с помощью клея патрубки для подключения шлангов.

   Клей надёжно герметизирует входящие в фильтр патрубки

6. Установите защитную решётку и фильтрующий элемент внутри пластикового резервуара.
7. Заполните ёмкость песком, подавая его одновременно с водой.

   Заполнение фильтра песком с водой позволяет уплотнить наполнитель

8. Соедините верхний патрубок фильтра с подающей магистралью.

   Для подключения фильтра удобно использовать гибкий шланг

9. Состыкуйте нижний выход со шлангом, идущим к насосу.
10. Установите манометр, проверьте правильность соединений и жёстко закрепите крышку в верхней части корпуса.

    Все магистрали должны быть подключены согласно схеме

Видео: конструкция самодельного песчаного фильтра

Нюансы эксплуатации

Производя очистку воды самостоятельно изготовленным песочным фильтром, необходимо соблюдать требования безопасности и разобраться со всеми тонкостями его работы. Периодически необходимо выполнять следующие действия:

• контролировать показания манометра, который информирует об изменении давления внутри ёмкости. При возрастании нормального давления от 0,8 до 1,3 бар, устройство нуждается в обратной промывке;
• открывать фильтр при отключённом насосе. Это позволит избежать попадания мелких частиц и грязной воды на слизистую оболочку;
• подключать устройство, соблюдая расстояние один метр до стенок бассейна. Для обслуживания фильтра необходимо обеспечить свободное пространство;
• удалять через полгода эксплуатации известковые отложения внутри фильтра. Применяйте для очистки от извести специальный состав;
• производить замену наполнителя один раз в два года. В процессе эксплуатации песок постепенно твердеет, насыщается грязью и уплотняется, что затрудняет фильтрование;

  Грязный и затвердевший песок не способен обеспечить качественную фильтрацию

• обеспечить максимальное удаление всасывающей и подающей магистралей. Это улучшит циркуляцию воды.

Замена наполнителя

Мероприятия по замене наполнителя выполняйте по следующему алгоритму:

1. Отключите фильтрующее устройство.
2. Откройте крышку фильтра.
3. Извлеките песчаную массу, применяя технический пылесос.
4. Промойте трубы и внутреннее пространство фильтра.
5. Заполните корпус фильтра свежим песком. Насыпьте крупную фракцию на дно, а сверху добавьте мелкий песок.

Можно комбинировать песок с графитовым порошком или углём, что позволит повысить эффективность фильтрования и задержать более мелкие частицы.

Как самостоятельно хлорировать воду в бассейне

Выбор и количество средства для хлорирования зависит от температуры воды и окружающей среды, а также уровня загрязнения бассейна.

Количество хлорсодержащих компонентов возрастает при понижении температуры воды.

Для обеспечения эффективной очистки воды с помощью хлора необходимо проконтролировать значение водородного показателя pH. Целесообразно растворять хлор (согласно рекомендациям производителей хлорсодержащих препаратов) при значении pH более 7 и менее 7,5.

Для правильного хлорирования воды важно контролировать pH

При увеличении водородного показателя возрастает расход хлорирующих составов или таблеток. Это вызывает появление характерного неприятного запаха.

При каждом заполнении бассейна в течение сезона обязательно выполняется шоковая обработка воды с помощью быстрорастворимых препаратов. Спустя месяц, осуществляется повторная дезинфекция. Увеличение концентрации хлора при шоковой обработке позволяет уничтожить микроорганизмы и нейтрализовать развитие водорослей.

После хлорирования фильтр необходимо прочистить и с помощью тестера проконтролировать значение pH. Показателем качества воды, содержащей хлор, является концентрация вещества в интервале 0,3–0,5 мг/л и уровень pH от 7 до 7,5.

Ознакомившись с методами очистки воды, несложно самостоятельно изготовить фильтровальную установку для индивидуального бассейна и обеспечить её правильную эксплуатацию. Используя доступные материалы, с помощью стандартного набора инструментов можно при небольших затратах создать эффективную систему фильтрования и обеспечить соблюдение санитарных требований, предъявляемых к бассейнам.

legkovmeste.ru
