Пила маятниковая отрезная – основные характеристики, цены и виды

основные характеристики, цены и виды

Маятниковые пилы используют для распила заготовки, под любым углом. Применяются для работы с деревом, пластиком, металлом. Из-за высокой производительности и точности, задействованы в столярных, отделочных, монтажных работах и при производстве мебели.

На что обратить внимание при покупке:

• Максимальная глубина и ширина распила материала.
• Угол распила в правую и левую сторону (60 или 45°).
• Тип двигателя.

Лазерный указатель поможет оценить линию реза без примерок. Облегчит работу с инструментом, система стабилизации диска и тормоз. В некоторых моделях предусмотрена настройка глубины реза.

Маятниковая пила Hitachi CC14SF

Модель относится к профессиональной линейке Hitachi и предназначена для обработки металла. Мощный двигатель (2 кВт) и хорошая глубина пропила (115 мм), дают возможность применения для решения широкого круга задач. Пильный диск легко и безопасно меняется, благодаря устройству фиксации шпинделя. Удобство в работе с заготовкой, обеспечивают зажимы.

Параметры:

• Двигатель — 2000 Вт.
• Ширина пропила — 130 мм.
• Обороты (в минуту) — 3800.
• Глубина пропила — 130 мм.
• Диск — 355 мм.
• Вес — 18 кг.
• Габариты — 605х380х407 мм.
• Цена — 11350р.

Корпус станка выполнен из алюминия с двойной изоляцией. Для удобства работы рукоять ручки обрезиненна. Быстрая блокировка шпинделя делается с помощь зажимов.

Маятниковая пила Matabo CS 23-355

Машина способна быстро и качественно распилить любой металл. Мощный двигатель выдерживает большие нагрузки за счёт механического привода.

Особенности:

• Прочная конструкция.
• Смена диска обеспечивается блокировкой шпинделя.
• Зажимное устройство, регулирует угол реза.
• Для удобства транспортировки, предусмотрена встроенная ручка.
• Щиток для защиты от искр.
• Место для хранения ключей.

Параметры:

• Двигатель — 2300 Вт.
• Ширина пропила — 175 мм.
• Обороты (в минуту) — 4000.
• Глубина пропила — 175 мм.
• Диск — 355 мм.
• Вес — 17 кг.
• Цена — 12700р.

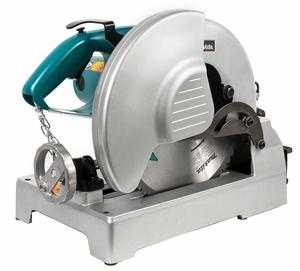

Маятниковая пила Makita LC1230

Компактная и надёжная модель, обеспечивающая точную распилку металлических деталей. Пила оснащена мощным мотором для высокой производительности. Твердосплавный диск с карбидной окантовкой, поможет получить аккуратный срез без прожига и заусенцев. А повышенная стойкость к износу, снизит затраты на расходные материалы. Устройство можно применять в местах с повышенными требованиями к пожарной безопасности, из-за отсутствующих искр при работе. Специальный фильтр для сбора пыли, хорошо защищает внутренние части устройства.

Для быстрой смены диска нужно отсоединить защитный кожух и

снять блокировку шпинделя. Крепление заготовки осуществляется без дополнительного инструмента.

Параметры:

• Двигатель — 1750 Вт.
• Ширина пропила — 115 мм.
• Обороты (в минуту) — 1300.
• Глубина пропила — 115 мм.
• Диск — 305 мм.
• Вес — 19 кг.
• Габариты — 516х603х306 мм.
• Цена — 24800р.

Маятниковая пила Makita 4131

Станок подойдёт для специалистов, занимающихся резкой стали и других металлов. Инструмент легко распиливает лист проката, толщиной до 5 мм. Двигатель оснащён защитой от перегрева, что помогает при длительном использовании. Для качественной работы в базовой комплектации идёт износоустойчивый диск с карбидной окантовкой. Который способен резать металл чисто и без прожига. Глубина среза регулируется простым механизмом.

От непреднамеренного включения, убережёт предохранитель на кнопке. Пильные диски быстро меняются с помощью валовой блокировки. Токонесущие части надёжно изолированы, что исключает возможность получения травм. Машину можно подключать к незаземленным розеткам. Увесистая опора, помогает уверенному распилу материалов. Эргономичная ручка повышает удобство при работе. Конструкция позволяет использовать направляющие планки.

Параметры:

• Двигатель — 1100 Вт.
• Ширина пропила — 60 мм.
• Обороты (в минуту) — 3500.
• Глубина пропила — 60 мм.
• Диск — 185 мм.
• Вес — 5 кг.
• Габариты — 603х306х358 мм.
• Цена — 21700р.

Маятниковая пила Makita 2414NB

Станок для вертикальной резки камня, ПВХ, керамики, металла (сталь, железо, цветного). Защиту от искр обеспечивает специальный экран. Ограничитель, не позволяет контактировать пильному диску с опорой станка. Двойная изоляция делает возможным подключение станка к незаземленным розеткам.

Параметры:

• Двигатель — 2000 Вт.
• Ширина пропила — 115 мм.
• Обороты (в минуту) — 3800.
• Глубина пропила — 115 мм.
• Диск — 355 мм.
• Вес — 16 кг.
• Габариты — 500х600х280 мм.
• Цена — 21700р.

Маятниковая пила ЭНКОР Корвет-433

Модель ЭНКОР Корвет-433, используется для резки металлов. Распилочный диск большого диаметра, поможет справиться с любой заготовкой. Двигатель спроектирован таким образом, чтобы не нуждаться в регулярном обслуживании. Распиловка заготовки может осуществляться под углом, для этого используют чугунные тиски. Магнитный пуск, защищает от произвольного запуска. Безопасность оператора, во время работы, обеспечивает защитный кожух над режущим диском. Колёса на станке делают транспортировку удобной.

Параметры:

• Двигатель — 2200 Вт.
• Ширина пропила — 100 мм.
• Обороты (в минуту) — 2670.
• Глубина пропила — 100 мм.
• Диск — 400 мм.
• Вес — 75 кг.
• Цена — 32300р.

Маятниковая пила DeWALT DW872

DeWALT DW872 — профессиональный инструмент, который превосходно подходить для распила заготовок из металла. Станок оснащается мощным мотором, пригодным для тяжёлого использования. Хорошая устойчивость, обеспечивается массивной станиной, что сказывается на удобстве распила заготовок. Быстрозажимные тиски надёжно фиксируют материал. Для безопасной распилки «прямым зубом», нужно использовать вертикальные тиски. Фигурные зажимы облегчают работу с круглыми заготовками.

Для косого реза, упор станка поворачивается под углом в 45°, настройка осуществляется шкалой. На рабочей рукояти находится кнопка пуска диска. Для безопасности, пила накрыта кожухом, который открывается по мере приближения к заготовке. Специальный отражатель защитит от искр. Для удобства, станок оснащён системой плавного пуска, это позволяет избежать резкого скачка напряжения и бережёт механизм от ударных нагрузок. Что продлевает срок службы инструмента.

Особенности:

• Постоянная глубина реза без заусенцев.
• Оснащается титановым диском на 70 зубьев.
• Рабочий блок можно закрепить в нижнем положении.
• Станина выполнена из стали.
• Защита от пыли.
• Торцевой угол наклона до 50°.

Параметры:

• Двигатель — 2200 Вт.
• Ширина пропила — 100 мм.
• Обороты (в минуту) — 1300.
• Глубина пропила — 100 мм.
• Диск — 355 мм.
• Вес — 23 кг.
• Габариты — 525х430х280 мм.
• Цена — 56700р.

Маятниковая пила ЭНКОР Корвет-431

Особенности:

• Большой размер диска позволят резать металлические трубы диаметром до 110 мм и арматуру до 50 мм.
• Поворотные тиски быстро перемещаются и жёстко фиксируются.
• Безопасность при работе обеспечивает защитный кожух.
• Пила оборудована нескользящими ножками.

Параметры:

• Двигатель — 2400 Вт.
• Ширина пропила — 110 мм.
• Обороты (в минуту) — 3800.
• Глубина пропила — 110 мм.
• Диск — 355 мм.
• Вес — 17 кг.
• Цена — 8000р.

Маятниковая пила BOSCH GCO 2000

Пила BOSCH GCO 2000 используется для резки металла, керамики, пластика, камня. Мощный двигатель, сконструирован для тяжёлых условий работы. Плавный спуск делает начало реза аккуратным. Прочный рычажковый механизм, обеспечивает стабильную работу при больших нагрузках. Уровень скоса, регулирует надёжный зажим под 45°. D-образная ручка, обеспечивает удобство при работе.

Параметры:

• Двигатель — 2000 Вт.
• Ширина пропила — 110 мм.
• Обороты (в минуту) — 3500.
• Глубина пропила — 110 мм.
• Диск — 355 мм.
• Вес — 18 кг.
• Цена — 13800р.

Маятниковая пила ЭНКОР Корвет-432

Пила ЭНКОР Корвет-432 относится к профессиональным инструментам, основное предназначение — нарезка металлов. Прибор оснащается поворотными тисками с абразивным кругом, что позволяет работать над всеми видами металлов. Асинхронный двигатель рассчитан на продолжительную работу.

Механическая передача, позволяет компенсировать повышенные нагрузки на двигатель. Магнитный пуск, исключает самопроизвольный запуск инструмента после неожиданного отключения электричества. Тяжёлый стол, выполненный из чугуна, позволяет работать с большими заготовками. Для удобной транспортировки пила оснащается колёсами.

Параметры:

• Двигатель — 2200 Вт.
• Ширина пропила — 135 мм.
• Обороты (в минуту) — 2670.
• Глубина пропила — 135 мм.
• Диск — 400 мм.
• Вес — 73 кг.
• Цена — 31500р.

Маятниковая пила ЗУБР ЗПО 355-2200

Модель ЗУБР ЗПО 355-2200, используется для резки керамики, камня металла. Мощный двигатель обеспечивает чистый и быстрый рез. Большой пильный диск позволяет обрабатывать заготовки до 135 мм.

Особенности:

• Защитный кожух, автоматически открывается по мере продвижения диска в материале, обеспечивая дополнительную защиту.
• Пильная головка наклоняется до 45°, что удобно для совершения диагональных пропилов.
• К пиле подходят диски с посадочным диаметром в 25 мм и 32 мм.

Параметры:

• Двигатель — 2200 Вт.
• Ширина пропила — 135 мм.
• Обороты (в минуту) — 2800.
• Глубина пропила — 135 мм.
• Диск — 355 мм.
• Вес — 22 кг.
• Цена — 14400р.

Маятниковая пила Evolution Rage 4

Новая модель от производителя Evolution, сочетает в себе точность работы отрезного станка и низкую цену, как за циркулярный инструмент. Оборудование незаменимо при нарезке пластиковых и металлических труб, арматуры, кабелей, профиля. Сталь режется без заусенцев и пригара и не требует дальнейшей обработки, можно сразу использовать.

Параметры:

• Двигатель — 1200 Вт.
• Ширина пропила — 45 мм.
• Обороты (в минуту) — 1400.
• Глубина пропила — 45 мм.
• Диск — 185 мм.
• Вес — 9 кг.
• Цена — 28000р.

Маятниковая пила JMS 10S

Инструмент применяется для профессиональной нарезки металла. На станке установлен мощный асинхронный двигатель, с маленьким уровнем шума. Удобный тормоз, позволяет устанавливать диска за 10 секунд. Основание оборудования выполнено из алюминия. Для удобства установки угла, предусмотрено 9 крепёжных пазов. Вытяжная установка подключается к специальному отверстию.

Параметры:

• Двигатель — 1600 Вт.
• Ширина пропила — 75 мм.
• Обороты (в минуту) — 2950.
• Глубина пропила — 75 мм.
• Диск — 255 мм.
• Вес — 22 кг.
• Цена — 39900р.

Маятниковая пила MAC NEW 250 DV

Маятниковая пила по металлу с мощным мотором, что обеспечивает высокие показатели работы и длительный ресурс дисков. Для жёсткой фиксации заготовки, аппарат оснащён двойными тисками. Скорость вращения и угол реза настраивается. Электрическая система и защитные кожухи, соответствуют европейским требованиям к безопасности.

Особенности:

• Редуктор находится в масляной ванне, что увеличивает срок его службы.
• Низкий шум при работе.
• Длительный ресурс пильного диска.
• Предусмотрена система подачи охлаждающей жидкости.

Параметры:

• Двигатель — 1300 Вт.
• Ширина пропила — 100 мм.
• Обороты (в минуту) — 2800.
• Глубина пропила — 100 мм.
• Диск — 250 мм.
• Вес — 84 кг.
• Цена — 123250р.

Маятниковая пила MAC NEW 315 EDV

Особенности:

• Удержание заготовки с обеих сторон.
• Чистый разрез без заусенцев.
• Редуктор находится в масляной ванне.
• Длительный срок службы дисков.

Параметры:

• Двигатель — 2200 Вт.
• Ширина пропила — 110 мм.
• Обороты (в минуту) — 3000.
• Глубина пропила — 110 мм.
• Диск — 315 мм.
• Вес — 193 кг.
• Цена — 123250р.

Комплектация:

• Маятниковая пила.
• Электрическая помпа.
• Двойные тиски.
• Станина.
• Пильный диск.
• Упор для резки справа.
• Подставка.

Дополнительные опции:

• Пневматические тиски
• Трехфазный мотор.

Маятниковая пила MAC NEW 350 S

Профессиональная пила для металла, большой пильный диск, позволяет резать крупные заготовки. Фиксация материалов осуществляется тисками с двух сторон.

Особенности:

• Пневматическое удержание заготовки.
• Редуктор находится в масляной ванне.
• Пониженный износ абразивных дисков.

Параметры:

• Двигатель — 2200 Вт.
• Ширина пропила — 120 мм.
• Обороты (в минуту) — 3000.
• Глубина пропила — 120 мм.
• Диск — 350 мм.
• Вес — 280 кг.
• Цена — 468000р.

Дополнительные опции:

• Трехфазный мотор.
• Педаль для включения пилы.

Оцените статью: Поделитесь с друзьями!

stanok.guru

устройство отрезного станка и изготовление своими руками

На сегодняшний день промышленность выпускает множество разновидностей маятниковых пил, которые отличаются между собой назначением, функциональностью и конфигурацией. Из-за подобных различий у малоопытных мастеров возникают трудности при выборе инструмента для эффективного выполнения возникающих перед ними работ.

Чтобы избежать таких проблем и понять, какую модель следует выбрать для использования в частной мастерской или в бытовых условиях, следует ознакомиться с ключевыми характеристиками, которые должны учитываться при выборе подобного агрегата.

Что собой представляют маятниковые станки

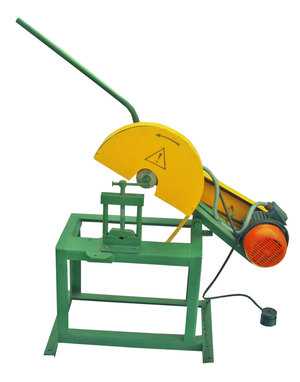

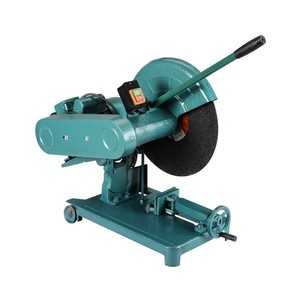

Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования. Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств — высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.

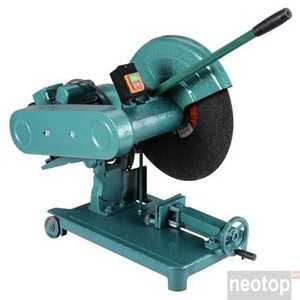

Устройство станка маятникового типа

Если более внимательно изучить внутреннее оснащение маятниковых пил по дереву, то в них используется тот же принцип работы, что и в пилах с дисковым лезвием. Отличаются эти два типа электроинструмента лишь тем, что при работе маятниковых пил режущее полотно заставляет крутиться специальное приспособление, в то время как у дискового варианта лезвие находится в неподвижном положении.

С помощью пилы этого типа можно с легкостью выполнить точный и чистый срез под прямым углом. Есть модели, позволяющие производить срезы под другими углами при наклонном положении режущего диска.

В случае возникновения необходимости распила металла или твердых пород древесины на станок можно установить абразивный диск. В зависимости от характера стоящих перед мастером работ можно использовать сменные диски различной формы. Имеются в продаже и круговые лезвия универсального назначения, с помощью которых можно создавать резы в деталях из разных материалов.

В каждой пиле в обязательном порядке присутствуют защитные механизмы, призванные уменьшить риск получения повреждений при быстро вращающемся режущем диске.

Этот тип электроинструмента имеет ряд недостатков:

• во время ручного пиления приходится прилагать значительные физические усилия, что вынуждает часто делать перерывы.
• отрезная модель станка подходит только для распиливания заготовок ограниченной толщины.
• подобные станки не отличаются высокой производительностью, поэтому чаще всего их применяют в качестве дополнительного оборудования либо используют в бытовых целях.

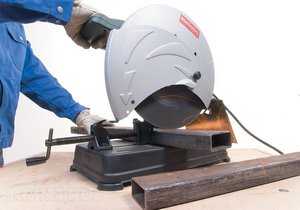

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение.

С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Как выбрать

Выбрать маятниковый станок для домашнего мастера непростая задача. Для этого необходимо обращать внимание на рабочие характеристики, которые у различных моделей не всегда совпадают.

Тип двигателя

Современные маятниковые станки могут быть оборудованы электромоторами двух типов:

Первый тип отличается высокой мощностью, но имеет серьезный недостаток, связанный с тем, что в нём используются угольные щётки, которые обладают крайне небольшим сроком службы. Асинхронные модели более долговечные и во время работы не создают много шума. Однако этот тип двигателей имеет ограничение по типу маятниковых станков, на которые их можно установить.

Ширина распила

При изучении различных моделей маятниковых станков следует обращать внимание и на такую характеристику, как ширина распила, которая зависит от особенностей конструкции станка и рабочих характеристик пильного диска. Чем больше диаметр режущего круга, тем более широким получается распил.

Особенностью некоторых маятниковых станков является то, что в них режущий круг может крутиться только в вертикальной плоскости. Однако при необходимости можно приобрести и более универсальное устройство, оснащенное горизонтальными направляющими, позволяющими пильному диску перемещаться вперёд и назад.

Делая выбор между моделями с направляющими и без при условии, что в них используется пильный диск одного диаметра, лучше всего отдать предпочтение первому, поскольку он сможет обеспечить гораздо большую максимальную ширину пропила.

Электродинамический тормоз

Если в оснащении маятникового станка используется эта система, то пильный диск будет останавливаться почти моментально сразу после нажатия на соответствующую кнопку. Модели, оснащенные электродинамическим тормозом, являются более безопасными в работе.

Поддержание оборотов режущего полотна

Пила, которая способна поддерживать стабильные показатели вращения режущего диска, вне зависимости от уровня нагрузки не только в силах обеспечить более высокую эффективность работы, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные же специалисты вряд ли смогут ее оценить, поскольку в процессе работы выбор оптимальных оборотов ими осуществляется путем изменения уровня давления на пилу.

Лазерный указатель

С помощью этого приспособления можно с легкостью определить линию распила. Некоторые модели станков отрезных маятниковых могут во время работы производить определенный уровень вибрации, что может сбивать указатель. Это в итоге потребует от мастера время от времени проводить его повторную настройку. Из-за этого существенного недостатка подобные механизмы очень редко используются в мощных производительных станках.

Любительский или профессиональный инструмент

Если судить по назначению, то оборудование обоих типов создано для выполнения одних и тех же задач. Отличие профессиональных станков маятникового типа от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного промежутка времени. Обычные модели, предназначенные для эксплуатации в бытовых условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, однако выигрывают перед профессиональными аналогами за счёт своей более низкой цены.

Цена

Выбирая маятниковый станок, многие потребители среди прочих важных характеристик внимание обращают и на торговую марку. В зависимости от производителя маятниковые станки могут иметь аналогичные рабочие характеристики, но в то же время значительно отличаться между собой. Дело в том, что каждая компания при производстве подобного оборудования применяет различные материалы, собственную технологию и варианты сборки. Это в конечном счёте может повлиять и на цену отрезного станка.

Также стоимость пилы для резки металла зависит от известности и призвания завода-изготовителя. Возможны такие ситуации, что профессиональные станки никому не известной марки будут предлагаться по той же цене, что и оборудование именитого бренда, имеющее более бюджетный вариант исполнения. Аналогично пильный диск от известного бренда может стоить столько же, что и недорогая торцевая пила.

Однако, безусловно, при выборе маятниковой пилы по металлу цена на это оборудование от всемирно признанных брендов, например, Макита, будет выше, чем на станки малоизвестных фирм.

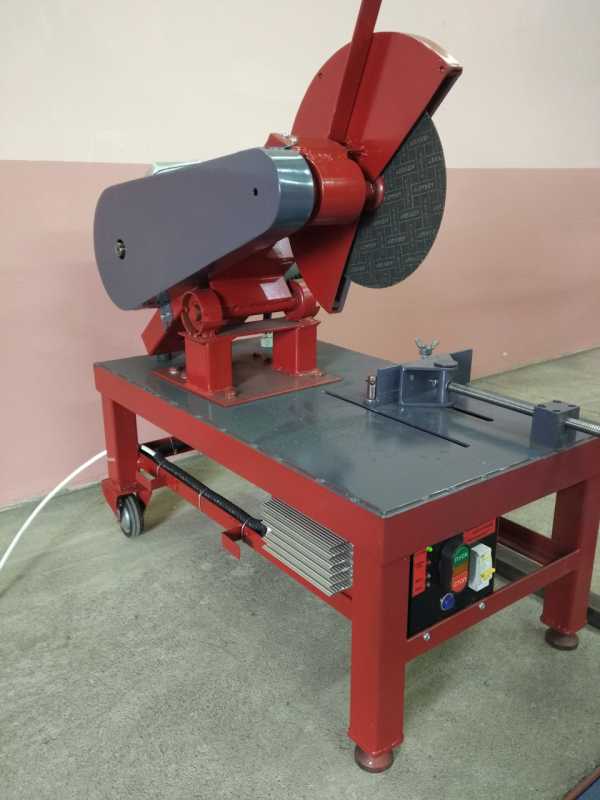

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

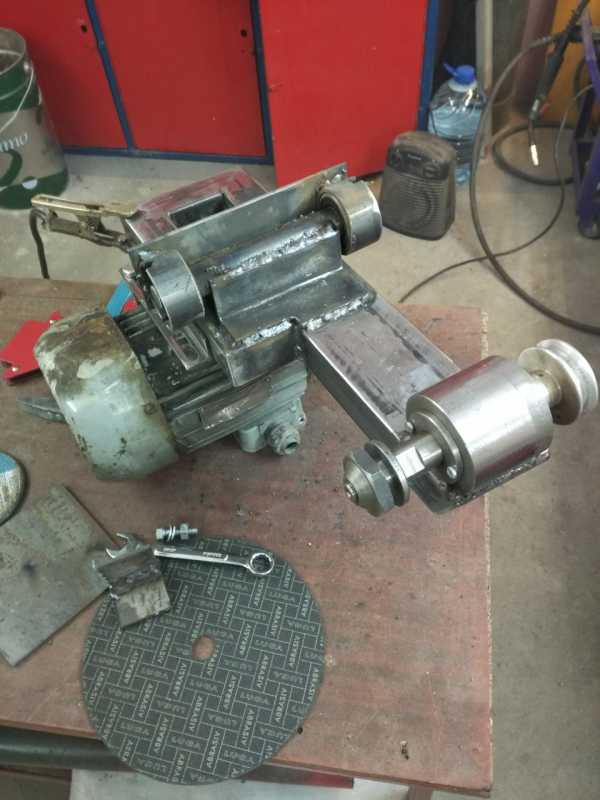

• Подготовьте двигатель от болгарки.
• Клиновый ремень от автомобиля следует установить так, чтобы крутящийся момент передавался от двигателя к шпинделю.

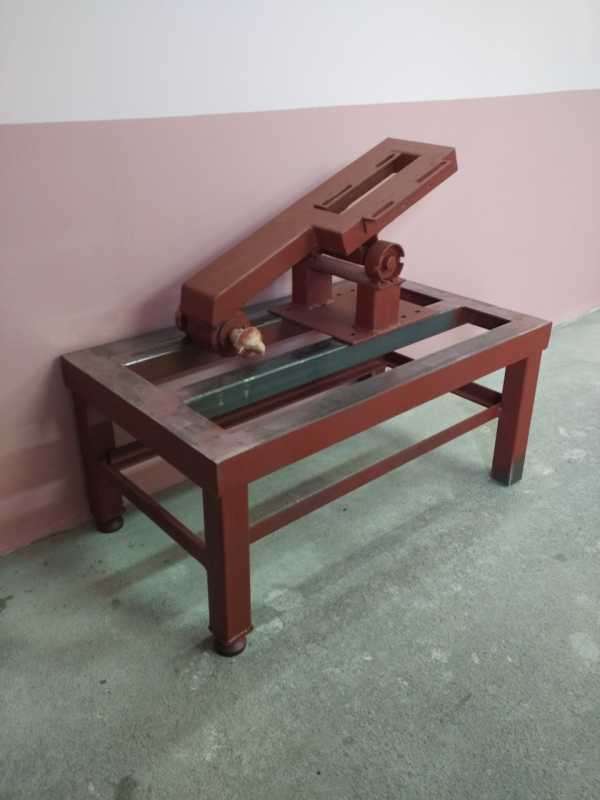

• Для надежного закрепления маятникового механизма вам придется изготовить металлическую раму. В качестве материала для нее можно использовать металлическую заготовку с квадратным сечением или же приставку к электрической дрели.
• Корпус шпинделя нужно закрепить к одной из сторон рамы с помощью сварки, а с другой установить электромотор. Особое внимание обратите на размер вала, который должен соответствовать приведенному в чертеже по сборке пилы.
• В раме следует проделать паз для того, чтобы туда можно было вставить ось качения режущего диска. На этом же этапе нужно сварить раму, однако это нужно сделать таким образом, чтобы шпиндель, ось качения и двигатель располагались параллельно друг другу.

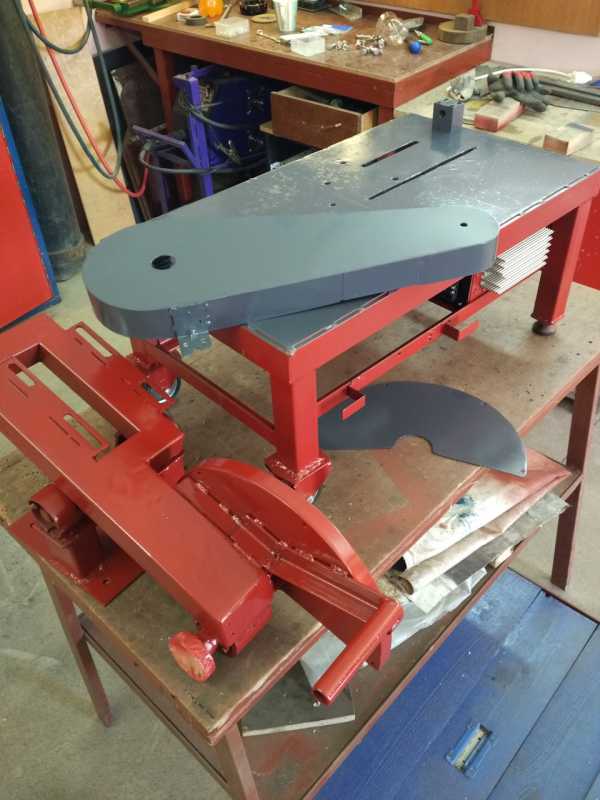

• Для изготовления защитного корпуса можно использовать лист жести. Дополнительно на ремневой кожух нужно установить приводную ручку.

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом. Главное — выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

instrument.guru

маятниковая пила по металлу и дереву, станок отрезной маятниковый

Невозможно представить столярное производство или загородное строительство дач, коттеджей без маятниковой пилы. С её помощью можно распиливать дерево, металл, стекло, плитку, фарфор и другой материал.

Для того чтобы работать с разными заготовками, нужно только заменить режущий элемент. Устройство гарантирует точный и быстрый разрез изделий.

Производители таких пил предлагают как промышленные, так и бытовые модели различной конфигурации.

Конструктивные особенности

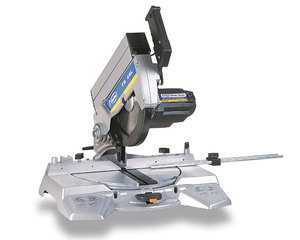

Маятниковая пила — это один из типов торцевой пилы для работ по обрезанию кромки. Она отличается несложной конструкцией и не всегда бюджетной стоимостью

.

Рабочим столом служит опорная плита. На маятниковой основе стол оснащён режущим блоком, который может фиксировать инструмент. Электрический двигатель устанавливается в конструкции сзади, так как на него возложена функция противовеса. Амортизация устройства осуществляется за счёт дополнительных пружин.

Защитный кожух устанавливается на полотно диска для безопасности операций по распилу. При опускании режущего блока кожух не препятствует работе, так как автоматически смещается.

Особенности пилы:

1. У таких моделей отсутствует возможность распиловки заготовки под углом.
2. Для того чтобы повысить качество резки и регулировать глубину распила, применяются ограничительные устройства.
3. При помощи поворотного рабочего стола можно менять положение заготовки в горизонтальной плоскости.

Простота конструкции позволяет не только выполнять оперативно операции, но и осуществлять резку на деревянных, металлических, полимерных заготовках.

Размер конструкции в зависимости от модели может отличаться.

Характеристика элементов конструкции

Устройства выпускаются на основе асинхронных и коллекторных двигателей. Асинхронные характеризуются длительным сроком эксплуатации и относительно бесшумной работой. У коллекторных двигателей хорошая мощность, но угольные щётки, которые расположены в нём, подвержены истиранию и подлежат периодической замене.

Конструктивные особенности и параметры пильного диска влияют на качество и ширину распила. В некоторых моделях диск перемещается только в вертикальной плоскости. Однако есть устройства с горизонтальными направляющими, в таких режущее полотно перемещается вперёд и назад. Ширина пропила, если есть направляющие, в несколько раз будет больше, чем без них.

Устройство, оснащённое электродинамическим тормозом, позволяет полотну пилы моментально останавливаться.

Наличие функции поддержки оборотов режущего блока на стабильном значении, невзирая на степень нагрузки, сокращает время на операцию и увеличивает эффективность пилы.

На некоторые модели устанавливается лазерный указатель для фиксирования линии распила. Если в устройстве присутствует вибрация, указатель может сбиваться, возникнет необходимость в его периодической настройке.

Виды оборудования

В строительстве и промышленности требуется высокая производительность труда и качественное выполнение операций по распилу различного вида материалов. Немаловажным требованием является мобильность оборудования. Всем этим показателям отвечают маятниковые пилы.

Маятниковая пила по металлу

Отказаться от воздействия на металл термическим способом позволяет механическая резка. Она не приводит к изменению состава сплава металла, не ухудшает его эксплуатационные характеристики. Идеальным оборудованием для такой резки является маятниковая пила.

Режущим инструментом этого вида оборудования может выступать твердосплавный с напайками или абразивный диск. При опускании привода с вращающимся диском на заготовку происходит резка металла. Эти пилы безопаснее, чем ручные отрезные инструменты. У них высокое качество резки и небольшой расход пильных полотен.

В зависимости от мощности оборудования и вида пильного диска торцовочная пила по металлу применяется для работы с чёрными и цветными металлами.

На практике такая пила находит применение при резке стальных прутов, уголков и арматуры. В оконном производстве ею режут алюминиевый профиль.

Инструмент для распиловки древесины

Это устройство можно отнести к циркулярным пилам. Оно может быть хорошим помощником при распиловке древесины. В основном им производится поперечный раскрой древесины, отторцовка бруса или доски под углом 90º. Движения пилы в момент работы напоминают качание маятника.

Преимуществом такого оборудования является возможность следить за качеством операции и видеть во время работы линию распила, особенно это важно, когда предварительной разметки заготовки не было.

Одновременно с этим недостатком пилы является ограниченность ширины распиливаемой заготовки. Кроме этого, операция пиления требует физических усилий.

В таких моделях полотно диска значительных диаметров — от 500 мм до 650 мм. Это даёт возможность перепиливать широкие доски. Чем шире доска, тем больших усилий на пиление требуется. Вместе с этим снижается качество распила, увеличиваются потери древесины на распил.

Станок отрезной маятниковый

Под отрезными станками понимаются машины, обрабатывающие заготовки длительное время и в больших объёмах.

Различают агрегаты 2-х видов:

1. С одним режущим инструментом.
2. С двумя инструментами для резки.

Маятниковые станки наиболее распространены. Они просты в управлении и предпочтительнее по цене.

Абразивно-отрезные станки по принципу работы похожи с маятниковыми пилами. Их применяют для резки профилей или металлических листов. На производстве с их помощью удаляют избытки прокатной продукции, раскраивают длинномерные изделия на мелкие куски. Машина режет металл под углом от 0 ° до 45 ° .

Станок громоздкий по габаритам и имеет дополнительные приспособления:

• насосную установку для охлаждения места резки водой;
• приспособление к системе пылесоса;
• оборудование для снятия заусениц.

Выбор модели зависит от задач, которые перед собой ставит пользователь.

Выбор пилы

Чтобы выбрать агрегат, необходимо определиться с техническими характеристиками, которым он должен соответствовать. Нужно знать:

1. Какую номинальную мощность имеет установка.
2. Ременная или зубчатая передача.
3. Можно ли настроить число оборотов и какое их максимальное количество.
4. Какой размер наружного и посадочного диаметра диска.
5. Габариты конструкции и её вес.
6. Размеры заготовок и тип материала, с которым придётся работать.
7. Подвижен ли отрезной блок по отношению к изделию.
8. Какие размеры встроенных тисков для крепления заготовок.

Если планируется приобретение отрезного станка, то нужно знать тип блока ЧПУ. Это влияет на качество работы станка.

Модели устройств

Рынок современного электрического оборудования разнообразный. Для комфортной работы с любым материалом нужно иметь хорошее оборудование. При его выборе лучше ориентироваться на рейтинг производителей и моделей, а также на отзывы пользователей.

Большой популярностью на рынке пользуются электрические профессиональные инструменты японской компании Makita Corporation. Сегодня ассортимент Макита насчитывает более тысячи наименований различного типа инструментов, среди которых есть пилы.

Надёжная и компактная модель Makita L. C. 1230. Она имеет мощный мотор, фильтр для сбора пыли, твердосплавный пильный диск, на который нанесена карбидная окантовка. Полотно имеет повышенный срок эксплуатации, срез материала, сделанный этим элементом пилы, получается без заусенца и прожига. Отсоединив защитный кожух и сняв блокировку со шпинделя, диск легко заменить. Технические показатели модели:

• двигатель — 1,75кВт;
• обороты — 1300 об/мин;
• полотно диска — 305 мм;
• глубина и ширина пропила — 115 мм.

Есть и другие модели этой компании с другими техническими характеристиками. Например, Makita 4131 — для резки стали, Makita 2414 NB — для вертикальной резки керамики, камня, ПВХ, металла.

К высокопрофессиональному оборудованию относятся пилы модели Mac, производитель — компания из Великобритании. Они отличаются хорошей сборкой, так как комплектуются элементами от европейских производителей. Например, модель Mac NEW 350 S — это профессиональный агрегат с большим пильным диском, способный работать с крупными заготовками. Редуктор этого устройства содержится в масляной ванне, что увеличивает срок его эксплуатации. Мощность двигателя — 2,2 кВт, ширина и глубина пропила до 120 мм, обороты максимально достигают 3000 в минуту, диск — 350 мм. Мотор в таких машинах трёхфазный.

На рынке профессиональных электрических инструментов можно приобрести и другие модели пил.

Техника безопасности при работе

Маятниковая пила — это инструмент, который имеет режущий блок и работает на большой скорости. Поэтому, чтобы не травмироваться во время работы, необходимо соблюдать меры безопасности.

1. Перед включением инструмента необходимо проверить его и электрический шнур на внешние дефекты, а также номинальное напряжение сети.
2. Устройство должно стоять в хорошо освещаемом и вентилируемом помещении, подальше от горюче-смазочных материалов.
3. Необходимо устанавливать на пилу диски соответствующего посадочного диаметра.
4. Нельзя использовать диски с механическими повреждениями или плохо заточенные.
5. Если диск заклинило, пилу необходимо выключить, отключив пусковой выключатель.
6. Нельзя прикасаться к вращающемуся диску, тем более пытаться его остановить.
7. Режущий блок должен быть защищён специальным кожухом.
8. Следует пользоваться индивидуальными средствами защиты, такими как очки, перчатки, беруши.
9. Во время работы нельзя стоять напротив линии распила.
10. Не допускается выход диска за край стола.

Соблюдение этих минимальных требований позволит избежать травм.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Маятниковая пила для небольшой мастерской. — Сообщество «Сделай Сам» на DRIVE2

Полный размер

Довольно часто возникает потребность отрезать ровно или под 45гр. профильную трубу, уголок. Может и существуют профессионалы режущие болгаркой сразу и ровно, но это не про меня.Как вариант УШМ+стойка, но если вы читали мои записи, для меня это слишком просто и не интересно.
Итак- МАЯТНИКОВАЯ ПИЛА-запросы у меня следующие: работаю в гараже 3х6 там каждый сантиметр на счету, поэтому она должна быть передвижной, занимать не много места, хотелось бы резать за один раз профиль/трубу D50,больше не обязательно.
Отдельно хочется сказать по поводу двигателя.Просматривая в сети примеры станков, рекомендуют ставить двигатели в районе 3+ Квт и оборотов поболее, в идеале подключение к 3~ф сети или через ёмкость к однофазной.У меня в наличии был двигатель в районе 1,2 Квт (шильдик затёрт, по этому примерно) 1450об/мин, решил рискнуть и применить его скорость на круге увеличить шкивами, дабы не потерять мощность и без того малую использовал частотник. Размер круга как самого распространённого в любых магазинах 230-й, с возможностью установки и 300-го (вроде как существуют, но пока на глаза не попадались).
Далее в картинках:

Полный размер

На маятниковый узел был пущен вал ротора неработающего двигателя

Полный размер

Опоры под подшипник -подсмотрел на ютубе, изготовлены из водопроводной трубы

Полный размер

Не обошлось без токарных работ, вал и опору пришлось просить сделать токаря.

Полный размер

Рама для двигателя и вала сварена из профильной трубы 40х40

Полный размер

Стол -уголок 45х45 +профильная труба 40-ка

Полный размер

На задних ногах колёса d75мм, на передних регулируемые опоры.По мере изготовления станка стараюсь всё грунтовать.

Полный размер

Столешница лист 2мм, защитный кожух 1,5мм. Прижим заготовки подсмотрен в сети

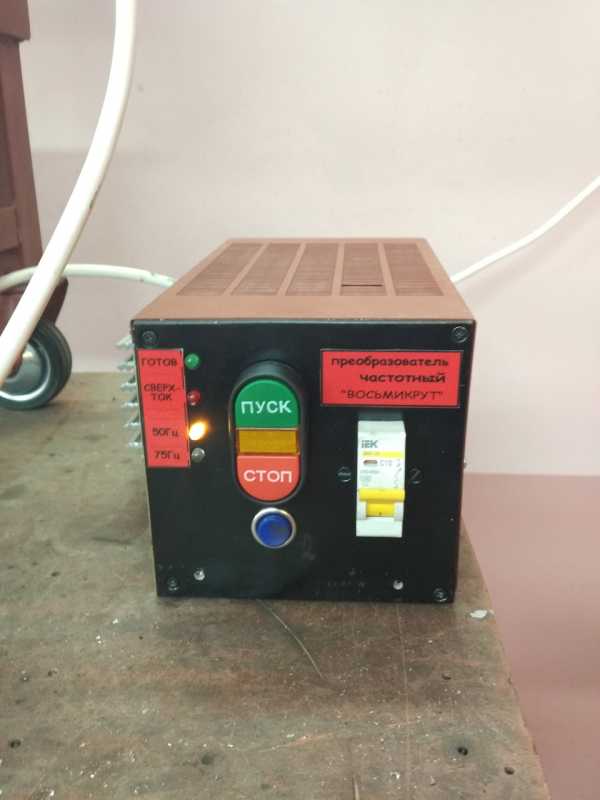

Остановлюсь немного на частотном преобразователе, хоть и появились они уже давно но ценник на них довольно кусачий, ради интереса первые поиски на алиэкспрессе выдают от 100$, характеристики не смотрел, да и не нужно это мне, потому как покупать готовый я не собирался.Самодельный частотник описывать здесь не вижу смысла(для этого нужно делать другую запись).Кому интересно вот ссылка www.radiokot.ru/forum/vie…a00f3c9cf83ec05932cbf10d0 тема существует с 2014г, схема дорабатывалась усовершенствовалась, повторена многими, находится в свободном доступе, автор поддерживает её до сих пор.Как говорится»при правильном монтаже и исправных деталях запускается сразу» Просто закину пару фото как выглядит изготовленный мной

Полный размер

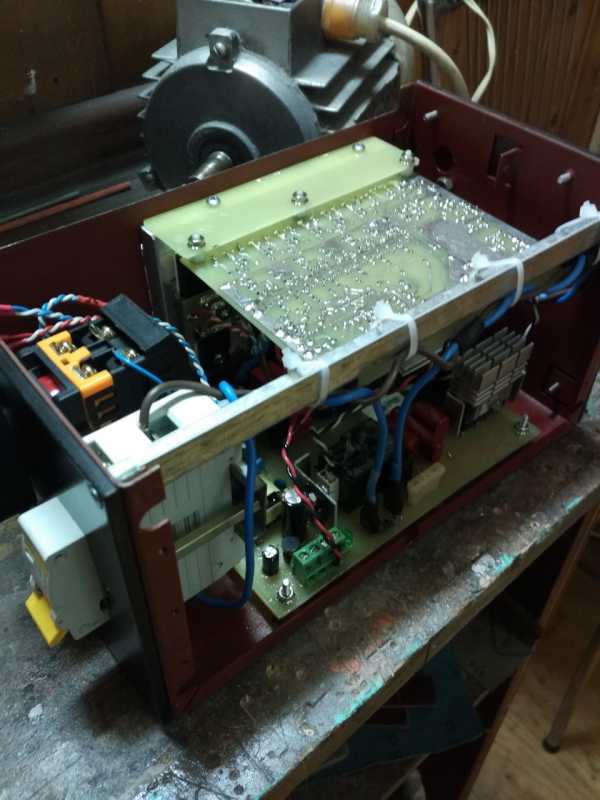

Внутрянка

Полный размер

В корпусе, будет закреплён под столом пилы.

Люблю когда самоделка имеет законченный вид, который не стыдно себе посмотреть и другим показать.После первой проверки станок был разобран по частям и покрашен двумя баллонами разнгого цвета.

Полный размер

Полный размер

Крепление крышки защитного кожуха сделано на удлинённых гайках, которые используются в паре со строительными шпильками.

Ну и финальный вид:

Полный размер

Полный размер

Видео работы:

Что по итогу хочется сказать:
Получившимся станком я полностью доволен, немного не нравится как летят искры при работе, нужно мудрить что-то с искроприёмником, как сделано в заводских торцовках.
Пробовал пилить трубу D50 толщина стенки 3мм-двигатель справляется без напряга, можно сказать мощности хватает, во всяком случае для моих целей.Габаритные размеры получились д700 х ш400 в700,по весу килограмм 30-35.По сравнению с торцовкой Макита по металлу с алмазным кругом 400 работает на порядок тише.
Всем спасибо за просмотр картинок, чтение текста, надеюсь мой пример кому и пригодится.

www.drive2.ru

Отрезная пила по металлу – как правильно выбрать? + видео

Отрезная пила по металлу – это верный друг и надежный помощник не только профессиональных монтажников, но и тех, кто любит все делать своими руками.

Что такое монтажная пила по металлу?

Это профессиональный инструмент, предназначенный для резки деталей из сплавов цветных и черных металлов. В основе таких пил лежит простота и безопасность в использовании. Большинство из нас привыкло применять для резки металла шлифовальные машинки, именуемые в народе болгарками, немало не заботясь о личной безопасности.

Да, шлифмашинкой можно разрезать арматуру или небольшую трубу. Но, в отличие от специально созданной для резки металлов машины, у болгарки скорость вращения диска значительно больше. Дрогнет у вас рука, отвлечетесь на миг, произойдет перекос диска, и он просто лопнет. Разлетевшиеся осколки могут поранить и резчика, и других людей.

Пилы же в этом плане намного безопаснее, потому что скорость вращения диска опытным путем, еще на стадии тестирования инструмента, была специально подобрана для резки металла. Замена дисков производится так же, как и у шлифовальных машинок, при помощи торцевого ключа, который всегда находится под рукой в специальном отделении на корпусе машины.

Имейте в виду, что на глубину реза оказывает прямое влияния диаметр диска, а не сама пила. Чем больше диаметр, тем глубже будет пропил. Наибольшей популярностью пользуются машины, способные обеспечить разрез глубиной 50-65 мм. Такие инструменты имеют малый вес и не требуют больших физических усилий. Для работы с тонкими материалами как нельзя лучше подойдут пилы с параметрами пиления от 40 мм.

Кстати о параметрах пил. Различия могут быть даже у моделей с одинаковым внешним диаметром. Это связано с отличиями в конструкции моделей. Поэтому берите во внимание ширину и глубину реза того или иного профиля. Для того чтобы отрезать заготовку под тем или иным углом, на большинстве моделей пил есть тиски.

При резке толстых деталей нагрузка на пилу увеличивается, а обороты снижаются. Чтобы качество резки не снижалось, конструкторы создали электронную систему контроля постоянного числа оборотов под нагрузкой. Плавный пуск позволяет снизить нагрузку на электросеть при включении электродвигателя. Это особенно актуально для мощного инструмента. Если вы планируете пользоваться отрезной пилой довольно часто, то возможность самостоятельной замены угольных щеток будет весьма кстати. Это позволит вам посещать сервисный центр гораздо реже.

Механизмом для защиты от перегрузок служит ременная передача. Двигатель вынесен, а ремень начинает проскальзывать, если нагрузка на двигатель превысит норму. От этого двигатель меньше греется, а его ресурс увеличивается. Впрочем, такое устройство правильнее называть отрезным станком, потому как весит оно порядка 50 кг. Кстати о весе. У различных моделей он сильно разнится. Условно все модели делятся на те, которые весят не больше 20 кг и те, чей вес превышает 50 кг. Не забывайте об этом обстоятельстве, когда будете выбирать и заказывать инструмент.

На рынке есть и такой вид инструмента, как маятниковая отрезная пила по металлу. Основное ее отличие от прочих модификаций заключается в том, что она обеспечивает более чистый, лишенный заусенцев срез. Эта простая конструкция состоит из станины, к которой крепится на подвижном соединении сама пила. Оператор кладет заготовку на станину и зажимает ее в тисках под нужным углом. Затем включает и с помощью специальной ручки опускает пилу на место предполагаемого разреза детали.

Пила монтажная отрезная по металлу – тонкости выбора дисков

Итак, поговорим о дисках: они бывают алмазными (отрезными) и пильными. Как видно из самого названия, отрезные состоят из алмазов, нанесенных на металлическую сетку. При резке металла алмазы выкрашиваются, а сетка стирается. Казалось бы, все просто, но есть нюанс: для разных металлов нужны разные диски. Чем мягче металл, который вы режете, тем жестче должна быть сетка в основе диска. Для работы с твердосплавными материалами следует использовать элементы с более мягкой основой.

Почему так? – спросите вы. – Ведь это абсурд. Все просто: при резке металла из мягких сплавов разрушение алмазов происходит медленнее. В этом случае у диска должна быть жесткая основа, иначе алмазы просто вывалятся. При контакте же с твердосплавным материалом обновление режущей части происходит быстрее, чему способствует мягкое основание.

Пильный диск – это элемент из высокопрочного металла с зубьями, имеющими победитовую напайку с твердостью 80 по шкале «А» Роквелла. Такие диски намного дороже алмазных, но они себя полностью оправдывают, даже если их просто заменять новыми, а не затачивать, что весьма затруднительно без специального оборудования. У них выше скорость реза и меньше температурное воздействие на заготовку. Но если на металле есть коррозия, то зубья быстро затупятся. Поэтому такие диски следует использовать для нержавейки или для металла без ржавчины.

Еще на что следует обращать внимание при выборе пильных дисков, так это на количество и наклон зубьев. Для распиловки цветных металлов рекомендуется применять элементы с числом зубьев от 64. Причем диски с отрицательным углом наклона зубьев подходят для работы с тонкостенным профилем, а с положительным углом – для толстостенного металла.

Также следует обратить внимание при выборе на внешний и посадочный диаметры. Большинство производителей выпускают диски с внешним диаметром от 85 до 700 мм и внутренним (посадочным) диаметром от 20 до 25,4 мм. Чаще всего встречаются элементы с посадочным диаметром 22,2 мм. Если диск не получится «посадить» – это полбеды, вы просто не сможете работать. Гораздо хуже, если он будет болтаться.

Помните! Диск должен плотно надеваться на шпиндель. Также запрещается ставить элементы с диаметром больше допустимого моделью пилы. Все диски с внешним диаметром от 200 мм должны притягиваться фланцем.

Кроме того, все диски рассчитаны на работу с определенной линейной и максимальной скоростью. Первый параметр учитывает соотношение метров в секунду к длине окружности. Второй – скорость вращения (об/м). Если скорость вращения шпинделя пилы будет значительно больше допустимой скорости для диска, то это может вызвать деформацию в результате перегрева. Соответствующая маркировка есть на диске. Лучше всего, если она нанесена не краской, а лазером.

Пила отрезная по металлу или ваша безопасность в ваших руках

Пила отрезная дисковая по металлу – это инструмент повышенной опасности. При работе с ним необходимо неукоснительно соблюдать ряд правил, чтобы не получить серьезной травмы.

• Не тянуть и не дергать за шнур. Следить за тем, чтобы на него не попадали вода и масло, а также чтобы он не соприкасался с острыми предметами.
• Строжайше запрещено переворачивание и жесткая фиксация дисковой пилы для стационарной работы.
• На пилу необходимо устанавливать, согласно инструкции, диски только с соответствующим посадочным диаметром.

Важно: во избежание поломки, пилу необходимо подключать к сети с соответствующим номинальным напряжением.

• Перед тем как включить инструмент, необходимо убедиться в работоспособности выключателя пуска.
• В целях соблюдения техники безопасности следует пользоваться защитными средствами: перчатками, очками и берушами.
• Запрещено использование дисков с трещинами и другими механическими повреждениями. При обнаружении дефектов такой диск следует заменить.
• Большие детали следует подпирать снизу, рядом с линией пропила.
• Следите за исправностью кожуха и проверяйте его перед каждым запуском пилы.

Внимание! Ни при каких обстоятельствах не прикасайтесь к вращающемуся диску. Это может принести вашему здоровью серьезный вред.

• При заклинивании диска немедленно выключите инструмент. Это произойдет автоматически, если вы отпустите пусковой выключатель.
• Не оставляйте включенный в сеть инструмент без присмотра. Особенно, если у вас есть маленькие дети.

Качественный инструмент стоит недешево. Но зато он надежный и безопасный. В конечном итоге выбор за вами. Все зависит от вашего вкуса и потребностей, какие задачи вам нужно решать. Будьте внимательны при работе с металлорежущим оборудованием. Соблюдайте технику безопасности, это поможет вам избежать травм.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Отрезная маятниковая пила по металлу ПМ-005

Если Вам необходимо купить Отрезная маятниковая пила по металлу ПМ-005 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Отрезная маятниковая пила по металлу ПМ-005 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

stanok-kpo.ru

Отрезная пила (пила монтажная) — назначение и устройство маятниковой пилы, выбор и эксплуатация, советы по покупке.

Монтажная пила по металлу (маятниковая пила) является небольшим переносным станком для облегченной распиловки черного металла как под прямым углом, так и под произвольным.

Для чего может понадобится монтажная пила?

При изготовлении каких либо конструкций из металла приходится отрезать в нужный размер различные заготовки. Как правило это профильные трубы стальные, уголки и пр. Со всем этим неплохо справляется такой известный всем инструмент как болгарка, а точнее углошлифовальная машина (УШМ). Но что делать, если вам нужно обеспечить максимально перпендикулярный рез той же профильной трубы? И сделать таких резов нужно скажем 20-30 и больше раз. В данной ситуации монтажная пила — просто незаменима.

Виды монтажной пилы (отрезной пилы) и их устройство

Монтажная пила бывает двух видов — и все внешние их различия только в режущем диске. Отрезная пила по металлу — это электрический инструмент. Пила состоит из двигателя который вращает весьма большой режущий диск, станины с тисками (в которые зажимается распиливаемая заготовка), шарнирного соединения позволяющего поднимать и опускать режущий диск , а также защитного кожуха.

Выбор отрезной пилы по металлу

Как мы уже писали, бывает два вида монтажных пил — которые внешне отличаются лишь используемым режущим диском.

Первый вариант более распространенный и более дешевый — использует абразивный режущий диск. Ниже приведем плюсы и минусы этого варианта:

+ Стоит вполне разумных денег

+ Абразивный диск стоит дешево

+ Абразивный диск легко купить в наличии в магазине

— При пилении большое количество искр

— Заготовка весьма сильно нагревается, имеет заусенцы после реза (довольно легко устраняются правда)

Оптимальный вариант монтажной пилы с абразивным диском — это Hitachi CC 14 SF. При цене в 160$ она способна на протяжении многих лет радовать вас своей работой. Так сказать уже не один раз проверена временем и разными людьми. На рынке представлены несколько более дешевых аналогов, но разница в цене настолько незначительна, что о них даже нет смысла писать.

Вот видео работы описанной выше пилы:



Второй вариант использует пильный диск с зубьями по металлу. Ниже приведем плюсы и минусы этого варианта:

+ Чистый рез заготовки

+ Рез почти без искр

+ Заготовка греется намного меньше, чем при резе абразивным диском

—  Весьма значительная стоимость самой пилы

—  Очень дорогие пильные диски

—  Пильные диски сложнее купить в наличии.

Для сравнения монтажные пилы с пильным диском стоят от 400$, а сам диск пильный к ней стоит 100-150$ и больше (для сравнения диск абразивный для монтажной пилы стоит 3-6$).

Вот пример реза на монтажной пиле с пильным диском (с зубьями):

Основываясь на вышеописанном, подавляющие большинство монтажных пил представленных на выбор покупателю имеют абразивные диски. Этого вполне достаточно для бытовых (да и в целом для нужд небольших бригад).

СОВЕТ

1) Что бы понять нужна ли вам монтажная пила — проанализируйте какой объем работ вы планируете с ней сделать в ближайшее время. Подумайте какие работы вы сделаете с ней позже (в следующем году, через несколько лет). Если у вас вырисовывается приличный фронт работ, где будет весьма много задач по относительно точной резки черного металла — рекомендуем монтажную пилу все такие купить. Если же объем работ не очень значительный, все таки можно попробовать обойтись обычной болгаркой (УШМ).

2) Если вы выбираете пилу в обычном магазине (те у вас есть возможность лично сравнить разные варианты пил) обратите внимание на саму станину и особенно на шарнирный элемент. Чем больше они на вас произведут впечатление надежности — тем лучше. Ведь по сути это то, что будет выходить из строя в самом начале. Скажем при появлении со временем люфта в наклонном шарнире, пила начнет делать все более не точные резы. Да и в целом с такой пилой будет весьма неприятно работать потом.

Работа с пилой монтажной.

Как мы уже говорили — задача монтажной пилы облегчить резы профильной трубы, уголков и прочего черного металла в нужный размер и под нужным вам углом. Тут стоит заметить, что монтажная пила (маятниковая пила) — это все же относительно грубый инструмент, но приноровившись можно научиться добиваться неплохих (в плане точности) пилов.

Сам принцип работы весьма прост. Нужно установить пилу на ровную горизонтальную поверхность, после чего разместить на ней заготовку и зажать ее в тиски. Если станина пилы недостаточно жесткая, а поверхность не совсем ровная — под весом заготовки станина может немного прогибаться — и вы не сможете сделать ровный, перпендикулярный рез. Сам рез выполняется элементарно приведением в движение режущего диска и его постепенного (с небольшим усилием) опусканием вниз.

СОВЕТ

1) Следите чтобы в момент реза под углом (например 45 гр) ваша заготовка была надежно зажата. Иначе она может съехать, а диск отклонившись начнет прорезать станину монтажной пилы. Иногда не лишне дополнительно прижать в таком случае заготовку дополнительной струбциной к тискам монтажной пилы.

2) Во время пуска, пила производит относительно сильный толчек — имейте это в виду, чтобы не растеряться. Тут нет нечего страшного и к этому быстро привыкаешь.

3) В виду того, что пила производит очень много шума при резе — обязательно используйте защитные наушники или беруши. Особенно если вам предстоит сделать много пилов.

4) Рекомендуем вам держать наготове болгарку (УШМ) с установленным на нем толстым шлифовальным диском. После реза на монтажной пиле, у заготовок очень часто образуется тонкий заусенец. Как правило его можно отломить даже рукой, но мы советуем использовать для этого именно УШМ. В результате у вас получатся весьма наглядного вида нарезанные заготовки.

5) Если вам нужно перпендикулярно разрезать длинные заготовки, рекомендуем вам взять обычный строительный уровень. Это поможет не только ровно выставить на плоскости саму монтажную пилу — но и ровно выставить опиливаемую заготовку.

yourhouses.ru
