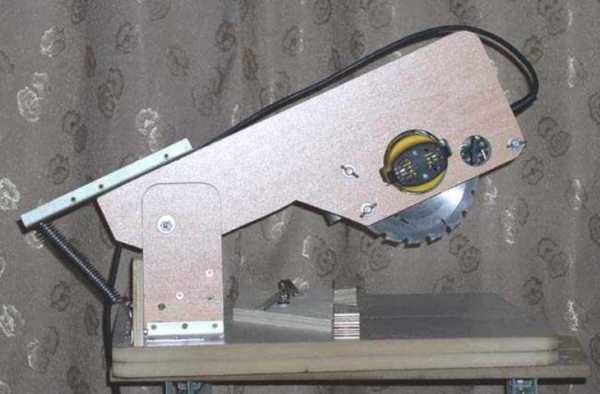

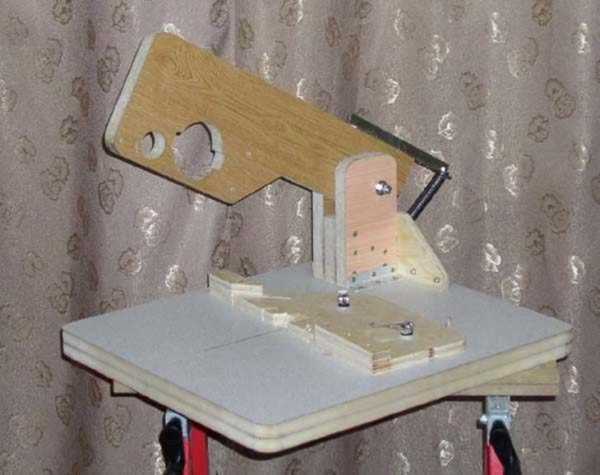

Торцовочная пила по дереву из циркулярки своими руками

Содержание Торцовочная пила – устройство, которое необходимо взять «на вооружение» каждому строителю. Однако не секрет, что качественный профессиональный инструмент, представленный на строительном рынке, стоит довольно дорого.

Именно поэтому тем, кто хочет сэкономить материальные средства, а также проявить свои умения, следует…

Как сделать торцовочную пилу из циркулярной своими руками?

Торцовочная пила – устройство, которое необходимо взять «на вооружение» каждому строителю. Однако не секрет, что качественный профессиональный инструмент, представленный на строительном рынке, стоит довольно дорого. Именно поэтому тем, кто хочет сэкономить материальные средства, а также проявить свои умения, следует попробовать сделать торцовочную пилу своими руками. Исходным материалом для этого станет циркулярная пила.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Что касается самой пилы, то она закреп

derevyannie-doma.com

Мини-торцовочная пила своими руками

Мини-торцовочная пила своими руками


Рассмотри, вместе с мастером-самодельщиком, как, изготовить торцовочную пилу для мелких столярных работ.
Для её изготовления мастеру понадобились следующие

Инструменты и материалы
-МДФ 10 мм;
-Линейка;
-Циркуль;
-Струбцина;
-Электролобзик;
-Полотно по металлу;
-Полипропиленовая труба;
-Напильник;
-УШМ;
-Пассатижи;
-Клей;
-Брусок;
-Ножовка;
-Алюминиевая квадратная труба 10*10 см;
-Дрель;
-Крепеж;
-Отвертка;
-Двигатель 12В;
-Циркулярная пила;
-Стеклопластик;
-Коронка по дереву;
-Кусачки;
-Муфта;
-Пружина;
-Пильный диск;
-Паяльник;
-Выключатель;
-Термотрубка;
-Зажигалка;
-Разъем;
-Хомут пластиковый;
-Блок питания 12 В;

Шаг первый: изготовление стола
Из 10 мм МДФ вырезает круг диаметром 20 см.


Из полипропиленовой трубы отрезает ножки. Торцы ножек отрезаны под углом 24 градуса. Приклеивает их к плите.

Шаг второй: рычаг
Отрезает деревянный брусок длинной 5 см. Один край отрезает под углом 25о. Приклеивает брусок к нижней части стола углом наружу.

Отрезает от алюминиевой трубы два отрезка по 7, 5 см. Торцы трубок отрезаны под углом 25о. В нижней части сверлит отверстия. Прикручивает трубки к бруску.

Дальше отрезает 25 см алюминиевой трубки. Торец трубки обтачивает полукругом. Приклеивает к торцу отрезок полипропиленовой трубы.

Сверлит с другой стороны трубки сквозное отверстие. Сверлит отверстия на закрепленных трубках. Закрепляет рычаг, между двумя трубками, болтом.

Шаг третий: установка двигателя
На свой станок мастер установил 12 В двигатель от стеклоочистителя автомобиля.
Из стеклопластика вырезает две пластины. Склеивает их друг с другом. На пластине делает разметку под крепление. Сверлит отверстие. Коронкой вырезает отверстие под прилив на двигатели.

Прикручивает пластинку к двигателю.


Отрезает часть вала двигателя.

Закрепляет на вал переходную муфту. Срезает штатный разъем.

На рычаге сверлит три отверстия. Прикручивает двигатель к рычагу.

Шаг четвертый: пружина
Для возвращения рычага в верхнее положение сзади рычага закрепляет пружину.

Шаг пятый: диск
Закрепляет на муфте диск.


Шаг шестой: электрочасть
Питание двигателя осуществляться от 12 В блока питания. Блок питания подключается через разъем и выключатель к двигателю.

Шаг седьмой: кожух
Кожух мастер изготовил из 4-х дюймовой пластиковой трубы. Отрезает кольцо от трубы. Отрезает треть трубы. Приклеивает к рычагу.

В столе делает пропил. Делает упор из бруска.

Мини-торцовочная пила готова. Весь процесс изготовления пилы можно посмотреть на видео.


От себя добавлю:
1. На ножки необходимо добавить резиновые наконечники
2. В некоторых местах клеевое соединение лучше заменить на более прочное
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Торцевая пила и как ее правильно подобрать для себя

Торцевая пила и ее возможности

Одно время торцевая пила имела довольно узкое предназначение. Ее применяли только плотники и столяры. Причем разрезать на ней длинный предмет вдоль, к примеру, доску, не получится. На ней можно выполнять лишь короткие срезы – например, выровнять конец доски, разрезать ее на куски, обрезать конец под определенным углом. Эти операции торцевая пила выполняет на «отлично». Казалось бы – разве это много? Почему же тогда этот инструмент приобрел такую популярность? В чем ее секрет? Все дело в неимоверной точности, легкости и простоте выполнения поперечного распиливания. Процедуры, казалось бы, совершенно несложной. Хотя любой отделочник расскажет, как бывает порой непросто точно и, главное, без сколов отрезать дорогой наличник или плинтус, сделанный из дуба, особенно, когда он покрыт слоем лака. А ведь часто такой наличник может иметь сложный профиль, да и угол среза может потребоваться нестандартный.


Содержание статьи

Кроме дерева торцевая пила может работать мягкими материалами – пластиком, пенопластом, профилем, изготовленным из тонколистового металла. Так торцевая пила попала в зону внимания строителей-отделочников. Они заметили замечательные характеристики этого инструмента и практически сразу сменили на него ручные ножовки и пластиковые стусла. И теперь, практически на каждой строительной или ремонтной площадке можно встретить торцевую пилу. Не смотря на ее узкую специализацию, отделочники выполняют на ней множество операций, экономя огромное количество времени. Любые пенопластовые и полиуретановые элементы самых разнообразных форм и размеров – накладки, фальшколонны, молдинги, потолочные галтели, рамки – все это режется очень точно и практически мгновенно. Так же торцевая пила оказалась незаменимой при монтаже плинтусов из дерева и пластика. Быстро и удобно на ней выполняется резка любых заготовок – паркетная доска, вагонка, ламинат, любая обналичка, дверные и оконные короба и многое, многое другое.



Как выбирать торцевую пилу

Если вы покупаете торцевую пилу домой, то смело берите инструмент с базовой комплектацией выполняемых функций. Диаметр диска в 200мм подойдет идеально. Если же вы планируете использовать пилу ежедневно в профессиональной сфере, то не жалейте денег на полный комплект всех дополнительных возможностей и диаметр диска лучше брать 250мм. Так же необходимо обратить внимание на вес устройства, вам не раз придется переносить пилу с места на место и устанавливать в новых помещениях.

Как бы вы не планировали использовать торцевую пилу, обратите внимание на обеспечение безопасности в выбранной вами модели. Обязательно должна присутствовать защита от случайного включения аппарата и кожухи должны полностью закрывать диск, даже во время его использования.


Лидерами в производстве электрических торцевых пил являются компании Makit и Bosch. Так же хорошо зарекомендовали себя в работе и такие марки как Hitachi, Metabo и DeWalt.

Выбор дисков

Все диски для торцевой пилы можно разделить на три группы – для продольных разрезов, для поперечных разрезов и для чистовых распилов. Последние, кстати, являются наиболее универсальными.

Выбирая диски для торцевой пилы, обратите особое внимание на геометрию режущего зуба. Чем он крупнее, тем более грубым будет получаться срез. Чисто разрезать лакированные, ламинированные или другие подобные заготовки сможет лучше диск с мелким зубом. Он подойдет и для резки алюминиевого профиля.

Если предполагается длительная работа, с большим объёмом заготовок, либо же работа с толстыми заготовками, на дисках обязательно должны быть температурные компенсаторы, которые обеспечивают стабильность размера диска при нагревании. Выглядят они на диске, как тонкие прорези. Кстати, такие диски и работают намного тише.

Автор: Сергей Юшков, написано статей: 837. Комментировал: 423.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

www.allremont59.ru

как выбрать, регулировки, сфера применения (видео)

Продолжительный период времени торцевая пила использовалась в своей деятельности лишь представителями столярных профессий. Но позже ее преимущества заметили отделочники. На сегодняшний день внушающее количество заводов представило в своем ассортименте торцовочные пилы, более того, появились как промышленные, так и бытовые образцы.

Торцевая пила филигранна в поперечных распилах.

Даже несмотря на узкую специализацию такой пилы, она незаменима на любой строительной площадке. Причина кроется в несложности эксплуатации, быстроте и филигранности произведения несложных манипуляций по поперечному пилению. Но любой строитель отметит, как нелегко порой без расколов срезать недешевые расходные материалы. Особенно, если они имеют сложный профиль, или необходимо выполнить срез под наклоном. Со всеми этими сложностями прекрасно справится торцовочная пила. Ниже рассмотрим, как выбрать торцовочную пилу.

Сфера применения торцевой пилы и ее устройство

По назначению инструмент используют для распила деревянных заготовок по заданным углам. Другое название этих пил — торцовочно-усовочные. Это следствие их функциональности для пиления под углом, т.е. «на ус». Обработка по дереву — не единственное предназначение данного инструмента. Эти пилы способны обрабатывать и другой материал, например, алюминий, пластик, ламинат и т.д.

Поворотный механизм позволяет резать дерево под углом.

Возможности эксплуатации торцевых пил довольно широки:

  • общие строительные работы и монтаж;
  • столярные работы;
  • изготовление мебели;
  • работы по отделке;
  • прокладка полов и изготовление рам (наиболее распространенная область применения).

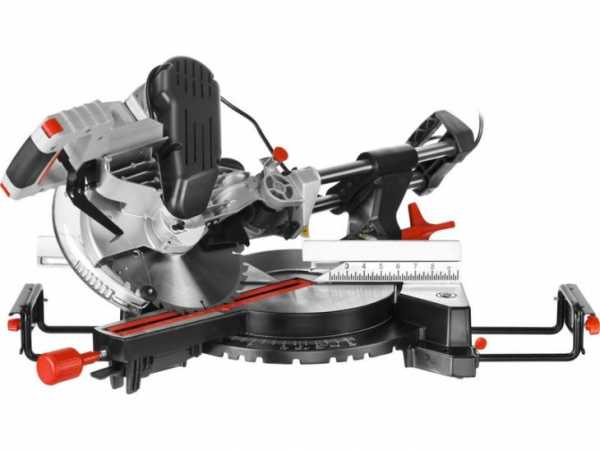

Строение торцевой пилы достаточно простое:

  • рабочий блок, где размещен двигатель;
  • пильный диск;
  • рукоятка с кнопкой пуска.

На торцовых пилах устанавливают двигатели двух типов: коллекторные и асинхронные. Коллекторные двигатели имеют большой вращательный момент. Однако, они требуют постоянного технического обслуживания. Асинхронные двигатели лишены щеток, их работа бесшумна и по сроку службы они имеют преимущество.

Как правило, «движок» находится справа от пильного диска. У определенных производителей диск был перемещен назад. Пильный диск приводится в действие двигателем с помощью редуктора.

Ширина распила торцевой пилы при работе относительно малая (в особенности, во время работы под наклоном). Для ее увеличения инструмент дополняют тяговой функцией. С подобной опцией рабочий блок расположен на штангах, как правило, двух. Таким образом, он способен перемещаться при работе по направлению линии реза. При этом пильный диск необходимо перемещать по направлению к себе.

Как выбрать торцовочную пилу

Подвижная консоль работает по принципу маятника.

Чтобы выбрать хороший инструмент, следует обратить внимание на способ наклона рабочего блока: он крепко зафиксирован или выполнен в виде части подвижной консоли. Если это так, то угловую регулировку делают точной, а если нет — тогда следует принимать во внимание предполагаемый люфт каретки.

Располагается рабочая часть пилы на станине, на которой есть круглая секция, вращающаяся во время установки угла распила. Установлен параллельный упор. Часто станины изготовлены из алюминия. Если она выполнена из сплава магния, то это дает ей высокую крепость и маневренность, а вес пилы будет ощутимо меньше.

Каким образом неискушенному потребителю выбрать торцовочную пилу? В этом помогут консультанты, но до того, как обратиться к ним, стоит изучить устройство, основные характеристики, преимущества и недостатки торцевых пил различных производителей самому — тогда разговор обретет более содержательный характер.

В первую очередь, следует определиться, с какой целью приобретается данный инструмент. Если частота ее предполагаемого использования невысока, а работы несложны, то смысла покупать дорогую профессиональную пилу нет. В таком случае лучше обзавестись бюджетной моделью, которая имеет стандартный набор опций. Если работы, их частота и характер более сложны, следует подойти к данному вопросу более ответственно. Нужно определиться с максимальными параметрами заготовки, которую сможет обработать пила, ответить на вопрос, из чего состоит основа инструмента, какими должны быть пределы управления значениями угла и наклона, есть ли на пиле лазер, предусмотрена ли функция протяжки?

Возможность регулировки пилы

Поворотный стол имеет лимб для точной установки угла распила.

Следует повернуть стол, чтобы сделать распил под косым углом. Предел поворота стола в две стороны составляет 45 градусов, иногда больше и с разным углом в каждую сторону. Часто механизмы управления комплектуют фиксаторами, которые позволяют быстро установить чаще всего используемые углы. Иные углы можно установить по шкале.

Рабочий диск пилы имеет возможность наклона.

Как правило, форма отверстия для диска в упоре, расположенном вдоль, отвечает типу инструмента. Пила режет исключительно вертикально, если это щель, но ее можно наклонять в стороны, когда правый либо левый углы срезаны. Стандартный угол наклона пильной головки составляет 45 градусов, иногда выше.

Необходимым параметром пилы есть возможность регулировать глубину распила, что важно при торцевании профилей или при производстве пазов.

Отмечается, что торцевые пилы, как правило, не обладают большим перечнем электронных настроек. У большинства образцов нет управления частотой оборотов, поскольку часто для перемены скорости необходимости нет. Однако, наличие такой опции позволяет управлять процессом распила и подстраивать его под обрабатываемый материал.

Еще реже встречается функция сохранения одинаковой частоты под нагрузкой. Она проявляется лишь в том случае, если работать необходимо быстро. Если на инструмент сильно нажать, рабочие обороты упадут. При наличии такой функции электроника выровняет скорость, которая влияет не только на качество распила, но и на скорость проведения работ.

Диск пилы обязательно закрывается кожухом.

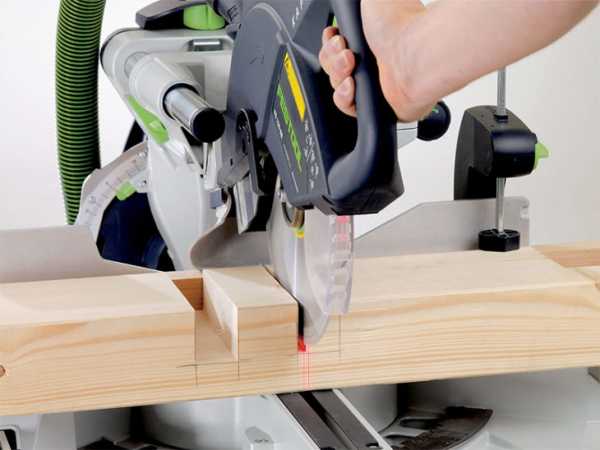

Иногда пилы оснащены лазерным прицелом. Это очень практично, так как не приходится каждый раз работать «на глаз» и примериваться.

Нелишним будет упоминание о дополнительных функциях, которые может иметь торцевая пила. Следует выбирать пилу, наиболее оборудованную дополнительными опциями. Среди них — расширение стола, зажимные приспособления и т.д.

Важно обратить внимание и на возможности для пылеудаления, так как использование любой пилы по дереву влечет за собой очень большое количество отходов. Они захламляют место работы и негативно влияют на здоровье работающего. Чтобы предотвратить это, пыль может отводиться в специальный мешок, или может быть установлена возможность подключения к пиле пылесоса, которая имеется у большинства современных моделей.

Важно, чтобы устройством пилы были предусмотрены меры предосторожности. В первую очередь, пила должна иметь кожух, который полностью должен закрыть подвижную часть диска. К началу работы он может убираться рабочим или путем нажатия рычага на рукояти, либо он автоматически раскрывается во время опускания консоли. Пила может быть оснащена дополнительным тормозом, который останавливает пилу при завершении пиления. К системе безопасности пилы относят и систему медленного спуска, блокировку пуска, отключение-автомат в случае стопора диска.

Наиболее важным критерием выбора торцовочной пилы является пильный диск.

Наружный и установочный диаметры-основные присоединительные параметры диска.

Основные показатели для выбора диска — наружный и установочный диаметры. Как правило, установочный диаметр равен тридцати миллиметрам. А вот диаметр наружный имеет наиболее распространенные значения 210, 250 и 305 миллиметров. Диск следует выбирать, исходя из посадочных параметров пилы, а также параметров защитного кожуха.

Диаметр пильных дисков — это не единственный показатель, по которому отличается между собой оснащение инструмента. Разница существует также в строении пилящих зубцов, способе их заточки и материала изготовления. Все эти показатели влияют на быстроту и качество работы. Одно строение зубцов способствует быстроте и качественному исполнению при срезе поперек, другое — при распиле вдоль. Иное строение зубцов обеспечит аккуратный распил при работе над конкретной породой древесины или применимо для обработки металла или пластика. Вариантов достаточно большое количество.

На пильных дисках некоторых производителей есть круглые или волновые порезы, которые тоже имеют значение. Такие узоры делают при помощи лазерного луча. Изначально их делали с целью компенсировать температурную деформацию диска при распиле, но позже они стали иметь значение и для уменьшения шума во время распила.

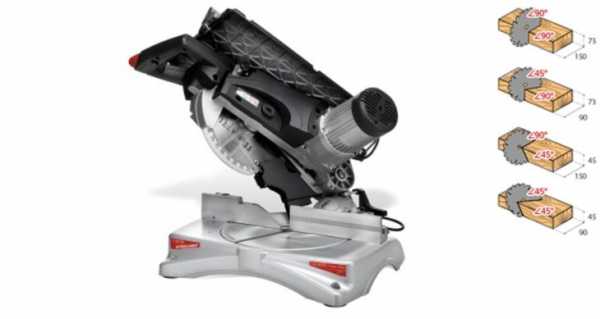

Комбинированные торцовые пилы

Отдельно следует упомянуть о пилах, совмещающих торцовую и распиловочные функции. Основой таких пил являются торцовки, дополнительно укомплектованные сверху расположенным распиловочным столом. При работе стол ставят горизонтально. Также у инструмента установлен расклинивающий нож с защитным кожухом диска и направляющая.

Мнения по поводу комбинированных пил разделились, ведь многие считают, что универсальные инструменты хуже, чем узко специализированные. Вполне разумно, что такой инструмент не способен полностью заменить специальные инструменты. В то же время, огромное количество любителей покупают комбинированные пилы, поскольку таким образом они могут экономить и время, и деньги. Ведь простые работы требуют не столько качества, сколько быстроты.

masterinstrumenta.ru

как выбрать правильно качественный инструмент

Торцевая пила представляет собой инструмент, который предназначен, чтобы распиливать материалы разной сложности: дерево, пластик, ламинат и мягкий алюминий. Часто ее еще называют торцовочной в быту. Такой инструмент для распиливания обладает очень высокой степенью точности работы, что делает его незаменимым для профессионалов.

На выбор торцовочной пилы влияет тип распиливаемого материала, для которого она будет использоваться, будь то дерево, пластик, или мягкий алюминий.

Применяют пилы такого типа в разных мастерских, но бывают и случаи, что люди покупают агрегат только для бытовых целей. Это неудивительно, поскольку основным элементом является особый диск, при помощи которого и выполняются работы. Именно он обеспечивает точность и относительную легкость выполнения.

Краткая характеристика

На сегодняшний день существует на рынке два основных вида торцевых пил. Одни являются чисто пиловой конструкцией по своему назначению, а другие дополнительно в себя включают функцию торцовочного станка. Соответственно, устройство и стоимость их значительно отличаются.

Обычная торцовочная пила представляет собой систему пильного диска, двигателя и подножки, на которой находится кнопка пуска и ручка для держания пилы. Пильный диск всегда будет изготовлен из довольно прочного материала, что делает пилу применимой практически везде в хозяйстве.

Что касается двигателя, то он может быть как коллекторным, так и асинхронным. Коллекторные двигатели не требуют постоянного обслуживания и смазывания его отдельных механизмов, а вот асинхронные способны служить намного дольше без поломок. К тому же шумят они значительно меньше во время работы инструмента.

Конструкция торцевой пилы.

А что касается пилы с торцовочной функцией, то базовое ее устройство остается таким же. При этом инструмент просто дооснащается небольшим специальным распилочным столиком для работы. В итоге это делает весь процесс более быстрым и аккуратным, что для многих немаловажно.

Итак, устройство пилы кратко рассмотрено. Теперь самое время рассмотреть основные критерии выбора, по которым необходимо ориентироваться. В силу того, что торцевые пилы очень дорогие, необходимо знать, как при покупке их правильно выбирать.

Вернуться к оглавлению

Определение цели применения пилы

Итак, основная цель применения торцовочной пилы. Так как предназначение этот инструмент имеет прямое, то важно учесть лишь два фактора — частоту использования и необходимость столика для распиливания материалов. И еще степень нужности качественной резки мягкого металла.

Если требуется торцовочный станок, то лучше купить универсальную пилу с такой функцией. То же касается и необходимости частой и точной резки металла. Но при этом не забывайте, что пила с функцией такого станка намного тяжелее по весу. А это говорит о том, что работать ею в быту может быть не так и легко в отдельных случаях.

Технические характеристики торцевых пил различных производителей.

Теперь что касается частоты использования. Этот параметр по своей сути является суммарным, то есть включает в себя все остальные характеристики. Так, если вы предполагаете пользоваться пилой не так часто, а только по мере необходимости, то нет смысла покупать дорогую торцовку. Достаточно будет обычной недорогой бытовой пилы.

А вот для частого использования имеет смысл приобрести профессиональную торцовку. Естественно, при этом стоить она будет дороже, но зато служить станет долго. А вы, в свою очередь, сможете самостоятельно выбирать и настраивать нужные режимы для работы.

Вернуться к оглавлению

Выбор пыльного диска

Следующим очень важным параметром является пыльный диск. От его правильного выбора будет зависеть качество работы и степень использования мощностей. Здесь важно учитывать 2 фактора: размеры диска и качество зубьев торцовки.

Итак, размеры диска. Качественная торцовка имеет диск, у которого диаметр режущей части составляет около 20 см. При этом нужно учитывать еще внешнюю и посадочную части. Посадочная часть должна быть близко к уровню 3 см, а внешний круг обычно варьируется от 21 до 30,5 см.

Чтобы окончательно не запутаться во всех этих величинах, специалисты советуют обращать особое внимание на пропорциональность размеров и ширины диска. Чем шире его диаметр, тем лучше для работы. Но тогда и толщина у него должна быть соответствующей. В противном случае поломок будет не избежать.

На качество работы пыльного диска зависят его размеры и качество зубьев торцовки.

Особое внимание нужно обращать на соответствие размера диска мощности двигателя. При сильной мощности нецелесообразно использовать очень большой диск, так как результат работы не будет качественным. Это часто говорит о наличии заводского брака.

Еще одним важным моментом является качество зубьев у диска. Особое внимание уделяется степени их заточки. Хорошие зубья не будут иметь видимых глазу больших неровных зазубрин. Поверхность у них должна быть гладкая и достаточно острая.

Лучшими принято считать такие зубья, на которых имеются небольшие порезы и плавные волны. Как правило, тогда во время работы происходит выравнивание температур соприкасаемых материалов, в результате чего риск возможной деформации снижается в несколько раз, а еще намного уменьшается шум от работы пилы.

Есть и такие зубья, которые имеют определенное назначение. Так, одни нужны для максимально аккуратного реза, а другие способны обеспечивать самую высокую скорость при поперечном или продольном типе реза материалов. Но в случае крайней необходимости таких характеристик вам будет легче купить дополнительный специальный диск, это в любом случае обойдется дешевле.

Вернуться к оглавлению

Безопасность, габариты и эргономичность

Безопасность является одной из самых важных характеристик торцевой пилы. Как правило, на всех инструментах такого типа предусмотрены меры защиты при работе. Однако все равно во время покупки нужно еще раз все проверить.

Возможности регулировки некоторых торцовочных пил.

У пилы должен присутствовать специальный защитный кожух, который обычно выполнен из натуральной кожи. Он и будет полностью закрывать крутящийся диск, чтобы тот не нанес вам никаких повреждений. Самому же процессу работы это не мешает.

Помимо такого кожуха некоторые дорогие виды торцевых пил оснащены и специальным мешочком, в котором инструмент хранится. Это, в свою очередь, обеспечивает безопасность хранения пилы, что важно особенно тогда, когда в доме есть маленькие дети.

Эргономичность и габариты пилы. Эти данные оказывают огромное влияние на процесс работы. Как правило, все эти перечисленные параметры неразрывно между собой связаны. Эргономичность представляет собой степень удобности работы с пилой, которая напрямую зависит от веса и размеров инструмента.

По этой причине, если вы собираетесь работать не на одном месте, а постоянно находясь в движении, если ко всему прочему ваша работа может выполняться на высоте или в нестандартных условиях, целесообразно отдавать предпочтение более легкому и маленькому инструменту. Тем более мощность у него может быть не меньше, чем у массивной тяжелой торцевой пилы.

Вернуться к оглавлению

Количество оборотов и мощность

Важными являются такие характеристики, как мощность и количество оборотов во время работы. Эти характеристики очень связаны между собой. Соответственно, чем больше мощность, потребляемая от сети, тем больше оборотов будет совершать диск пилы.

Сначала рассмотрим параметры мощности. Высокая мощность позволяет пиле работать намного дольше без перерыва, при этом диск можно использовать практически любого размера. 1,6 кВт является стандартной величиной данного показателя, которой хватает для выполнения любых работ. Но современные агрегаты могут обладать и мощностью в 1,8 кВт.

При выборе параметра мощности учтите, что большая мощность влечет за собой значительно больший вес агрегата. А это может быть не всегда удобным. Еще для инструмента с высокой мощностью требуется хорошая исправная проводка, иначе могут возникать замыкания или перебои с электроэнергией.

Теперь что касается оборотов. Как правило, чем больше оборотов может совершать диск, тем чище рез у вас будет получаться. Но сейчас выпускают такие торцовочные пилы, в которых вы без проблем сможете регулировать количество оборотов самостоятельно. Это очень удобно, так как именно обороты определяют качество резки определенного вида материала.

Вернуться к оглавлению

Выбор марки пилы

Чрезвычайно важным параметром при выборе является марка производителя торцевой пилы. Обычно даже инструменты, которые обладают абсолютно идентичными характеристиками, могут значительно отличаться друг от друга в работе. Почему это происходит? Все зависит от производителя. Каждый производитель использует свои материалы и принципы сборки.

Различные возможные технологические усовершенствования.

Makita — первый на сегодняшний день производитель торцевых пил. Инструменты эти отличаются чрезвычайно высокой степенью безопасности. Инструмент такой марки имеет дополнительный параметр — наличие тяговой функции. Она позволяет увеличить ширину максимально возможного реза. У самых современных моделей пил сила тяги может даже регулироваться. То есть вы можете самостоятельно выбирать примерную ширину реза, которая для вас наиболее приемлема.

Makita обычно еще имеет в основании две штанги, на которые устанавливается рабочий блок. Блок этот представляет собой или небольшой столик с основной базовой комплектацией, или специальные раскладывающиеся подставки. В том случае, если вы не хотите, чтобы пила при хранении занимала много места, лучше приобрести инструмент с подставками. Тем более во время работы можно их не раскладывать, если характер процесса этого не требует.

Вторым вполне хорошо зарекомендовавшим себя производителем торцовочных пил является фирма Bosch. Основное преимущество инструментов такой марки состоит в том, что они оснащены специальными кругами, которые дают возможность самостоятельно регулировать угол реза. Это называют станиной.

Самыми надежными считаются станины из сплавов магния или из чистого алюминия. Помимо того, что такие материалы обеспечивают самый удобный и безопасный рез, они достаточно легкие, что придает пиле большую мобильность и удобство при работе.

Пилы марки Metabo имеют уникальное свойство — возможность произвольного наклона и поворота диска. За счет этого вы сможете проделывать работу даже в труднодоступных местах и не переживать о качестве произведенного труда. Для этого пила имеет специальный регулятор, который обычно устанавливается около рабочего стола или верстки.

Эта марка отличается и наличием проектора, который способен создавать тень от диска. В итоге во время работы проекция такой тени даст возможность сделать распиловку максимально точной. Но проектор есть не у всех видов пил такой марки. Зато у марки Dewalt он имеется практически у всех моделей.

Итак, основные параметры, по которым можно выбрать торцевую пилу, полностью рассмотрены.

Чтобы выбрать для себя качественный инструмент по приемлемой цене, важно учитывать их все, ничем не пренебрегая.

Поэтому внимательно изучайте характеристики паспорта и смотрите, подходит вам конкретно эта модель или стоит поискать другой вариант.

moiinstrumenty.ru

Торцевая пила по дереву — виды, какая лучше, как выбрать, как сделать своими руками из болгарки, ручной циркулярки, как настроить, ремонт + фото и видео

Широкое применение при больших объёмах работ с досками, брусками и другими пиломатериалами из дерева или композитных материалов на основе древесины, находят торцевые пилы. Они представляют собой, установленные на плоской, горизонтальной станине устройства с электрическим приводом для поперечного разрезания длинного пиломатериала. Несмотря на наличие станины, такое оборудование не является стационарным, поскольку может устанавливаться в любом месте, перевозиться или переноситься туда, где необходимо выполнять распил.

Какое назначение у этого инструмента и как он устроен

Устройство, предназначенное для поперечного распиливания деревянных заготовок под различным углом, называется торцевой (торцовочной) пилой. Часто такой инструмент ещё называют электрическим стуслом, по аналогии с плотницким приспособлением в форме лотка для отрезания досок под определённым наклоном. Конструкция такой пилы позволяет выполнять рез, меняя как вертикальный, так и горизонтальный угол пильного диска.

Отрезать длинную заготовку можно, меняя вертикальный и горизонтальный угол

Функциональные возможности торцовочной пилы позволяют применять её в деревообработке, там, где требуется точная стыковка торцами двух элементов изделия или конструкции. Именно для обеспечения точности распила и требуется станина, которая может иметь ножки или устанавливаться на стол. Такие работы часто необходимы для следующих целей:

  • изготовления декоративных рамок;
  • обналичивания дверных луток;
  • устройства плинтусов;
  • сооружения деревянных строительных конструкций при возведении домов и вспомогательных построек;
  • отделочных работ вагонкой или пластиковыми панелями, а также укладки деревянного, паркетного пола или ламината.

При установке на таком оборудовании определённого типа дисков, можно резать лёгкий металлический или пластиковый профиль и трубы. При необходимости торцовочной пилой можно даже выбирать толщу древесины, устраивая пазы, которые часто используются для изготовления оконных или дверных рам и луток.

Такие работы часто выполняют при изготовлении оконных рам

Несмотря на основательный внешний вид, и то, что такие пилы называют часто станками, вес их невелик (около 18 кг) и они могут стать отличным инструментом для домашней или дачной мастерской.

Части механизма

Все торцовочные пилы имеют несложную конструкцию в основном похожую для разных типов этого инструмента. Основными их элементами являются:

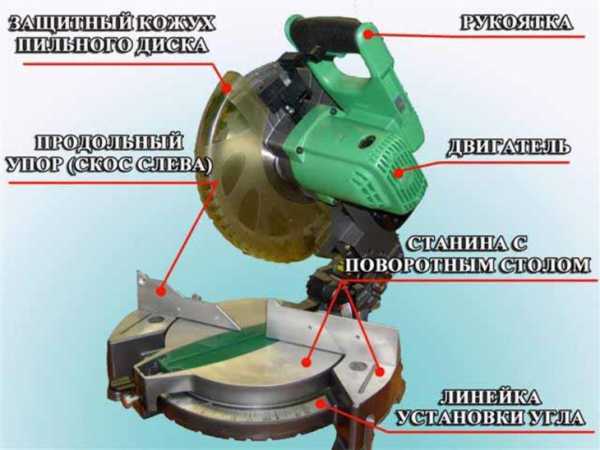

Основные элементы конструкции торцевой пилы

На столе инструмента по месту реза предусмотрена специальная вставка, в виде углубления лоткового типа позволяющая пильному диску до конца прорезать заготовку, делая аккуратный разрез. На станине нанесена шкала, для поворота стола в обе стороны на определённый угол. В нужном положении стол крепится винтовым зажимом. Пильный диск инструмента защищён специальным прозрачным кожухом, что даёт возможность мастеру хорошо видеть место распила. Для удобства многие модели торцовочных пил оборудованы лазерным указателем, показывающим, в каком месте будет произведён разрез и подсветкой стола.

Более подробно разобраться с конструкцией торцовочной пилы, назначением основных её узлов, а также посмотреть, как они используются в работе, можно на следующем видео.

Конструкция и принцип работы торцовочной пилы — видео

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

  • типом и мощностью двигателя, а также его расположением;
  • типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
  • наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;

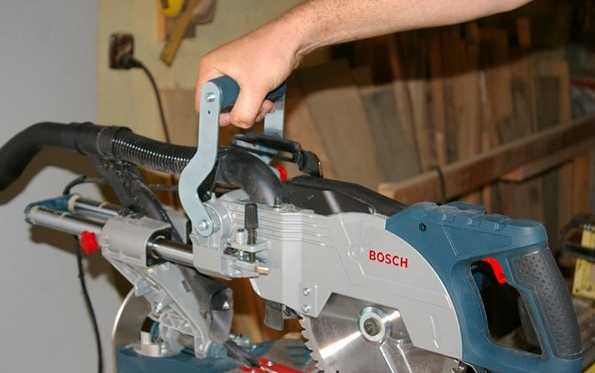

  • наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов
  • типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

  • асинхронными;
  • коллекторными;
  • вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок. Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

  • для обеспечения плавного пуска двигателя;
  • для его торможения при отключении мотора;
  • для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

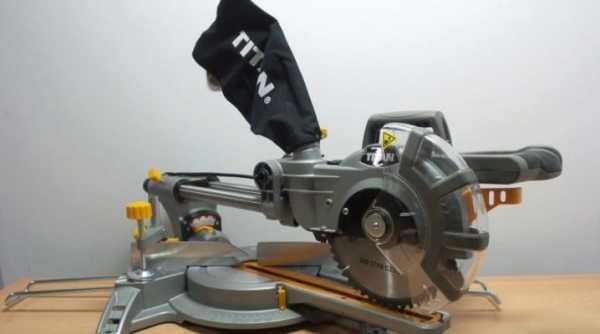

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

  • посадочный диаметр;
  • наружный диаметр;
  • число зубьев — чем оно больше, тем более качественным получится разрез;
  • толщина диска;
  • максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Как выбрать настольный инструмент для дома

Чтобы правильно выбрать торцовочную пилу, нужно хорошо представлять для производства каких работ вы её собираетесь использовать. Здесь имеет значение и материал распиливания, и его плотность, и толщина. От этого зависит с какими параметрами инструмент вам подойдёт больше всего. На какие же критерии, прежде всего, следует обращать внимание при выборе торцовочной пилы?

Мощность двигателя и размер диска

Оба эти параметра взаимосвязаны. Под двигатель определённой мощности следует использовать лишь конкретных размеров диск. Сегодня на рынке можно встретить торцевые пилы мощностью от 800 до 2500 Вт. Наиболее востребован инструмент с двигателями на 1,6–1,8 квт, потому что такой мощности пилы будет достаточно и для домашней мастерской, и для ведения мелкого бизнеса, связанного с деревообработкой. Более мощные пилы относятся уже к разряду профессиональных, и будут вполне уместны при больших объёмах работ по распиловке лесоматериала.

Чем больше мощность инструмента, тем большего диаметра диск можно использовать, естественно, подходящий по диаметру посадочного отверстия. Для домашних целей, если не планируется большой объём распиловочных работ, оптимальным вариантом будет пильный диск диаметром 200–215 мм, для профессионального использования нужно покупать инструмент, предназначенный под диски от 250 мм в диаметре.

Параметры пропила дерева

Главным показателем, характеризующим пропил, является его ширина, которая напрямую зависит от толщины диска. Для лесоматериалов ценных пород лучше выбирать более тонкие диски, чтобы не расходовать понапрасну дорогую древесину на опилки. Такие диски быстрее изнашиваются, чем толстые, которые обладают значительно большим ресурсом.

На чистоту пропила оказывает влияние количество зубьев на диске, оно может находиться в пределах от 8–10, до 80–90. Чем больше на диске зубьев, тем более чистым и качественным получается пропил.

Число оборотов

Важным параметром, характеризующим работу торцевой пилы, является число оборотов пильного диска. Современные торцовочные пилы выпускаются со скоростью вращения режущего инструмента от 3200 до 6 тыс. об/мин. Только работая на высоких скоростях вращения диска можно обеспечить чистый гладкий распил без отщепления волокон и сколов пиломатериала. Поэтому в дорогих профессиональных моделях самых известных брендов этот показатель не бывает меньше 4–5 тысяч об/мин.

Тип двигателя

Наиболее практичным и доступным по цене вариантом является торцевая пила с коллекторным двигателем. Такой мотор обеспечит достаточное количество оборотов диска в минуту, не утяжеляя всего инструмента. Ведь в большинстве случаев торцовочные пилы должны иметь возможность переноситься ближе к месту, где производятся строительные или отделочные работы. Маятниковая пила с асинхронным двигателем может пригодиться для домашней мастерской. Она имеет большие габариты, и лучше всего её установить стационарно на специально изготовленный верстак.

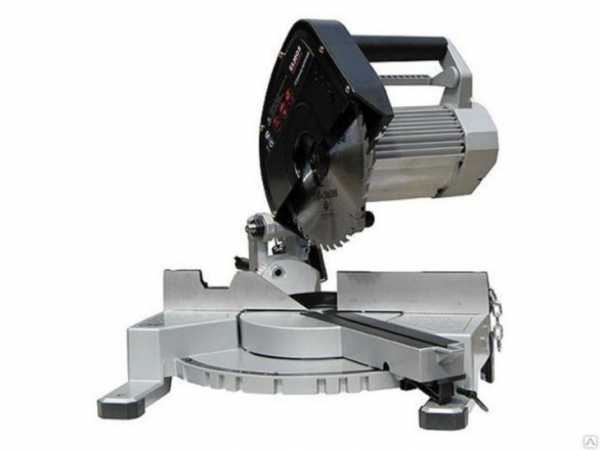

Она имеет большие габариты и более тяжелый вес, за счет веса и размеров самого двигателя

Вид передачи

Чтобы не иметь хлопот с необходимостью обеспечивать частую смазку шестерёнок редуктора и следить за состоянием подшипников, лучше всего приобретать распиловочный инструмент с ременной передачей. Он будет более бесшумно работать, а при выходе из строя (разрыве ремня или его растяжении) достаточно будет просто снять чехол редуктора и заменить ремень.

Ременная передача укрыта под специальным съёмным кожухом

Конструкция поворотного приспособления

Одним из определяющих критериев, которые следует учитывать при выборе торцовочных пил является возможность распила заготовок под разными углами. Для этого в конструкции инструмента имеется поворотный стол, обеспечивающий задание необходимого наклона распила в вертикальной плоскости, а также механизм поворота режущей головки инструмента, для придания нужного наклона пильному диску в горизонтальной плоскости. В продаже имеются пилы различных конструкций поворотной системы:

  • без поворота пильного диска;
  • с поворотом вправо на угол 45–50o;
  • с поворотом диска влево и вправо.

Возможности обеспечения поворота режущей головки зависят от расположения электродвигателя на маятнике инструмента. Покупая торцевую пилу с возможностью регулировки и вертикального, и горизонтального углов распила, вы приобретаете более функциональное устройство, которое всегда может пригодиться при любых работах по деревообработке.

Системы безопасности и дополнительные функции

Выбирая торцовочную пилу, следует обращать внимание на некоторые нюансы её конструкции, обеспечивающие безопасность и удобство проведения распиловочных работ, а именно наличие таких элементов и узлов, как:

  • электронной системы плавного пуска и торможения, а также системы, обеспечивающей стабилизацию скорости вращения диска под нагрузкой;
  • защитного прозрачного кожуха;
  • механизма протяжки режущей головки инструмента;
  • удлинителя стола, со специальными, выдвигающимися по направляющим опорами, для более надёжного закрепления заготовки;
  • подсветки рабочей зоны, если выполнять распил предполагается в помещениях с плохой освещённостью;
  • лазерного наведения, для обеспечения точного распила по намеченной линии.

Отзывы

По отзывам покупателей торцевых пил следует обращать внимание на такие детали, как:

  • возможность распиловки доски с максимальными размерами 50х200 мм;
  • как можно более компактные габариты и более лёгкий вес, чтобы инструмент мог разместиться в багажнике автомобиля;
  • приемлемая цена

Как пользоваться инструментом

Настройки требует любая, только что купленная пила, независимо от модели и производителя, так же как и инструмент, уже побывавший в эксплуатации, при нарушении точности распила. Эта процедура выполняется как разновидность технического обслуживания сложного инструмента, предназначенного для выполнения точных рабочих операций. В число операций по настройке входит:

  • регулировка прилегания бокового упора к поверхности поворотного стола, он может иметь заусенцы, облой, неровную поверхность, которые нужно зачистить, и произвести притирку нижней поверхности упора наждачной бумагой;
  • выставление и закрепление упора на станине строго перпендикулярно линии распила при помощи предусмотренного в крепёжных отверстиях этого элемента небольшого люфта;
  • исключение люфта поворотного стола в месте его фиксирования штоком;
  • регулировка перпендикулярности вертикального разреза, а также разреза под углом в 45o;
  • регулировка натяжения возвратной пружины, чтобы при опускании маятника за рукоятку не прилагать излишних усилий, ведущих к деформации конструкции инструмента и нарушению точности пропила.

Порядок выполнения работ по настройке торцовочной пилы очень наглядно и подробно представлен на следующих видео.

Настройка торцовочной пилы — видео

Как настроить градус наклона режущей головки — видео

Если пила не включается — характерные неисправности и ремонт

Торцовочная пила, как и любой механизм, работающий под воздействием больших динамических нагрузок, подвержен возникновению дефектов и неисправностей. Среди наиболее часто встречающихся поломок этого инструмента можно выделить следующие:

  • сгорание двигателя (ротора или статора) причиной которого, могут быть неправильный выбор скорости резания и подачи пильного диска, или использование неподходящего диска для распила определённого материала — всё это приводит к перегрузке электромотора, и его сгоранию;
  • износ шестерни ротора электродвигателя или зубчатых колёс редуктора;
  • износ щёток асинхронного двигателя;
  • ослабление или разрыв ремня ременной передачи.

Все неисправности, связанные с электродвигателем лучше доверить профессионалам, поскольку для ремонта потребуется и специальное оборудование, и знания устройства и принципа работы электромоторов. Самостоятельно можно заменить изношенные щётки коллектора асинхронного двигателя или поменять ремень редуктора.

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

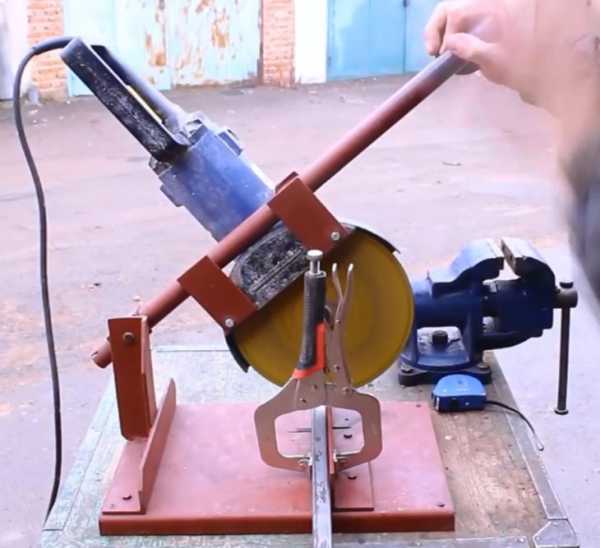

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

  1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
  2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
  3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
  4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
  5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.
Изготовление простейшей торцевой пилы из болгарки — видео
Как сделать торцовочную пилу с возможностью реза под углом — видео

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

  1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
  2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.В задней части расположено подвижное соединение с пружиной
  3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.Закрепление режущей головки циркулярки в прорези деревянного маятника
  4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

  1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
  2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
  3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.Верхняя поверхность импровизированных столиков должна находиться в одной плоскости с поверхностью поворотного стола
  4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

tehznatok.com
