Пирог деревянного перекрытия между этажами – Пирог межэтажного перекрытия по деревянным балкам

Пирог межэтажного перекрытия по деревянным балкам

Перекрытие между этажами играет роль одновременно и потолка нижнего, и пола верхнего этажа. От того, насколько правильно будет устроен пирог межэтажного перекрытия зависит звуко- и пароизоляция между помещениями, и его надежность. Конструкция может содержать в своей основе железобетонные плиты, монолитную заливку бетонным раствором, или деревянные балки.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Типы конструкций для деревянного межэтажного перекрытия

Конструкция перекрытия будет зависеть от его длины и требований к максимальной нагрузке. Перекрытие второго этажа может быть устроено на деревянных балках, ребрах или сочетать в одной конструкции и балки и ребра.

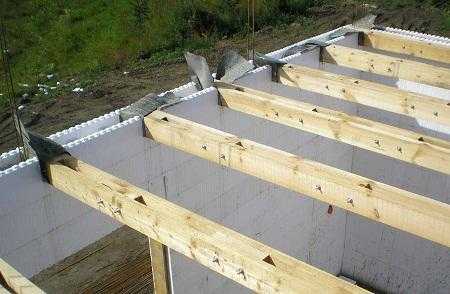

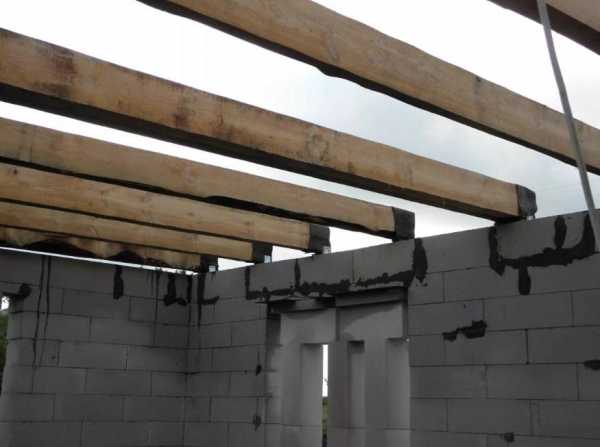

Самым надежным по-прежнему считается традиционное балочное перекрытие, но также оно является самым дорогим по стоимости материалов. Допускается пролет перекрытия от 6 до 15 м. Если второй этаж предназначен для помещений жилого типа, то сечение балок должно быть не меньше 150 мм.

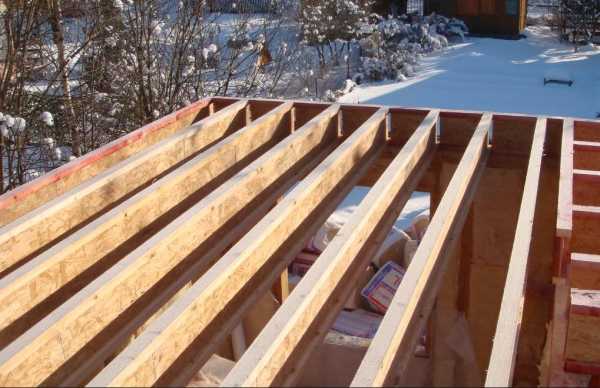

Перекрытие на ребрах с шагом 30-60 см хорошо подойдет для каркасного дома с пролетом до 5 м, а в случае двухтавровых ребер — до 12 м. В качестве ребер используются древесные изделия прямоугольного сечения. Для того, чтобы обеспечить должную жесткость в конструкцию добавляют стальные ленты, которыми осуществляется перевязка в виде стяжек-переплетов.

Балочно-ребристая конструкция позволяет увеличить допустимый пролет до 15 м. Балки в этом случае кладутся с большим шагом, и укрепляются перпендикулярно им установленными ребрами. Для сопряжения используют металлические хомуты, монтажные скобы и резьбовой крепеж.

В такой системе расход древесных материалов меньше, поэтому такая конструкция кажется более привлекательной экономически. Но в этом случае увеличивается количество крепежа и монтажных материалов, а также приложенного труда, поэтому сложно сказать, что такая конструкция обойдется дешевле.

Утепление перекрытия

Важные нюансы, которые необходимо учесть до начала работы:

• Расстояние до дымохода до ближайшей балки должно составлять 40 см минимум для обеспечения пожарной безопасности.

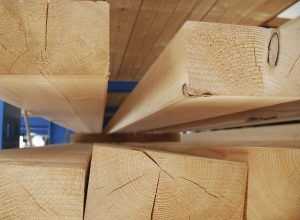

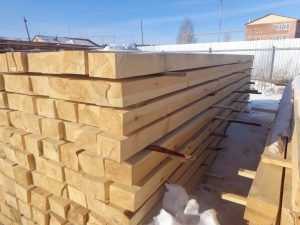

• Древесина должна быть абсолютно сухой. В противном случае ее необходимо оставить на подставке, в сухом и проветриваемом месте на полгода.
• Все балки должны быть обработаны антисептическими защитными материалами от грибков, гнили и насекомых.

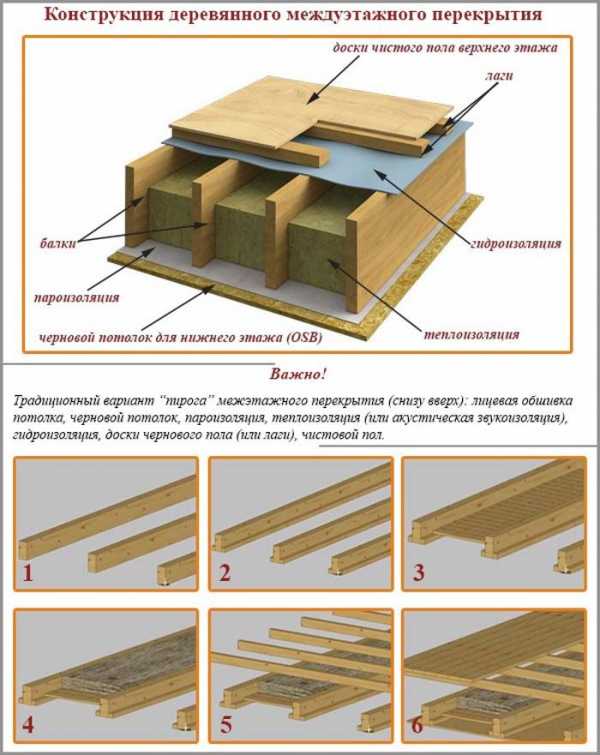

Пирог деревянного перекрытия между этажами включает в себя 6 слоев:

• Укладываются балки или крепятся ребра, в зависимости от выбранной конструкции.
• Далее со стороны потолка нижнего этажа набиваются доски. Эта черновая отделка потолка становится основой для дальнейшей укладки слоев «пирога».

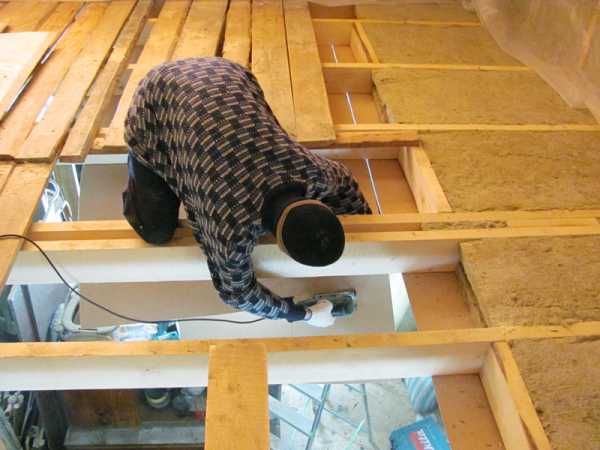

• Следующим слоем становится тепло- и звукоизоляция — это может быть минеральная вата, керамзит, шлак, песок или пенопласт, и так далее.
• После нее стелется гидроизолирующий материал, роль которого может выполнять плотный полиэтилен или рулонная резина.
• По деревянным балкам(если выбрана эта конструкция) делают накат чернового и чистового пола.

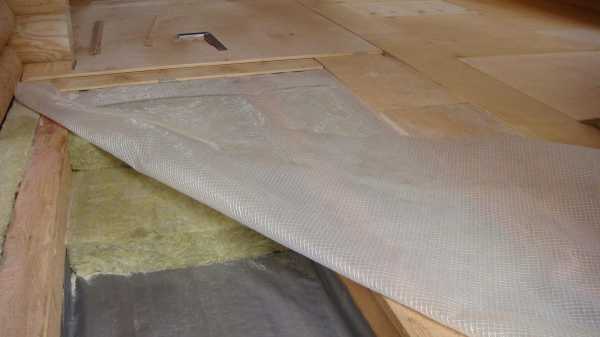

• Со стороны потолка укладывают слой пароизоляции блестящей стороной наружу.
• После чего можно осуществлять чистовую отделку потолка выбранными материалами.

kakpotolok.ru

Пирог деревянного перекрытия между этажами

Правила обустройства пирога пола первого этажа по деревянным балкам

Перекрытие первого этажа необходимо выполнять с соблюдением технологий для «теплого» пола. Благо, на деревянных балках возможно, не крадя заветные высоты потолков помещения, сделать пирог пола утепленным.

Преимущества и недостатки деревянных конструкций

Деревянные конструкции используются и в частных домах из дерева, и в каменных всех типов. Данная универсальность не присуща бетонным конструкциям. Кроме этого, у деревянных конструкций есть и другие преимущественные свойства:

• обустройство конструкций из дерева обходится намного дешевле, чем бетонных;
• для обустройства монолитных бетонных перекрытий необходима специальная техника и выполнение сложных инженерных работ. А в случае с балками из древесины можно обойтись без помощи профессиональных строителей. Минимум необходимых умений – работать с молотком и пилой.
• бетонные полы тяжелые. Их большой вес сильно давит на фундамент, чего не скажешь о легком весе деревянных конструкций.

Деревянное перекрытие на втором этаже будет меньше давить на стены, чем бетон

• при небольшой плотности, они обладают достаточной несущей способностью, чтобы выдержать тяжелую мебель.
• более высокие показатели звукоизоляции и теплоизоляции по сравнению с бетонными конструкциями;

Внимание! Пирог межэтажных перекрытий будет отличаться, потому что нет необходимости в использовании утеплителя.

• декоративная ценность балок может использоваться в интерьере помещения, поэтому необязательно бревна и балки для перекрытия пола второго этажа маскировать навесными потолками.

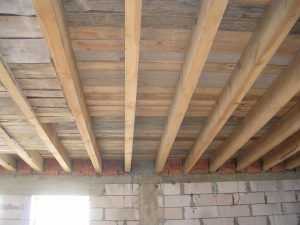

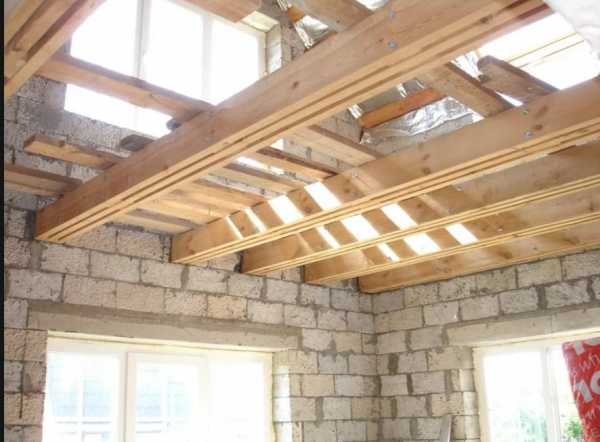

Использование балок на втором этаже в интерьере

Есть и недостатки, на которых тоже необходимо остановиться:

• дерево имеет меньший срок службы, чем бетон. Потому для увеличения срока эксплуатации балки обрабатывают антисептическими средствами. Даже несмотря на это при нормальных условиях эксплуатации они способны прослужить более 50 лет.
• имеет наименьшую огнеупорную способность;
• конструкция этажа по деревянным балкам восприимчива влаге и гниет под ее воздействием.

Но данные недостатки имеют косвенное отношение к делу, потому что при должной эксплуатации в нормальных условиях деревянные конструкции пола первого этажа смогут прослужить хороший срок.

Конструкция перекрытия

Конструкция и пол второго этажа в деревянном доме

Прежде чем приступать к подробному описанию создания правильного «пирога» перекрытия первого этажа, стоит отметить составляющие элементы и технические правила.

1. Грунт. Перекрытие первого этажа разделяет помещение от подпольного пространства, поверхность которого – грунт. Грунт становится источником попадания влаги в древесные конструкции, которая может негативно сказаться на их технических свойствах. Потому данная поверхность должна быть гидроизолирована. На втором этаже делать гидроизоляцию не нужно.
2. В подпольном пространстве должна осуществляться вентиляция, чтобы проникающая из земли влага выветрилась и не попала в перекрытие этажа.
3. Кирпичные столбы, на которых лежат деревянные балки перекрытия.

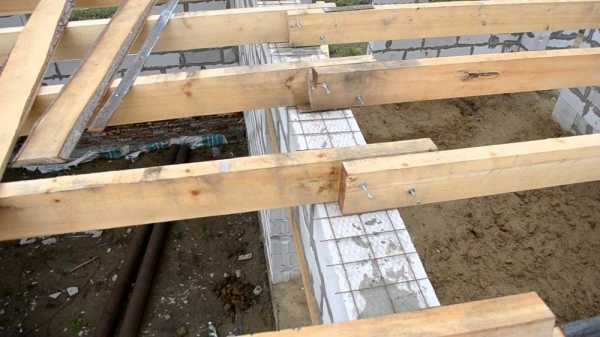

4. Деревянные балки. Балки служат опорным элементом для лагов пола. В зависимости от того, с каким шагом уложены балки, зависит выбор толщины досок на опоры. Конструкция должна легко переносить возможные нагрузки без деформации перекрытия.
5. Лаги – поперечные доски, лежащие на торцевых сторонах. Они служат основой под укладку чистового пола в виде напольных досок или с использованием фанерной или иной плиточной подложки.
6. Утеплительный материал заполняется между брусками. При этом необходимо учитывать, чтобы между утеплителем и чистовым полом оставался зазор для вентиляции.
7. Пароизоляция и гидроизоляция, позволяющие защитить утеплительный материал от попадания в него влаги.
8. Чистовой пол с или без листовой и плиточной подложки. При использовании досок их укладка производится на бруски, а такие финишные покрытия как ламинат, паркет, плитка кладутся на выравнивающий слой из плиточного материала.

При использовании утепленного покрытия необходимо позаботиться о демпферных зазорах для вентиляции под полом.

Технология создания утепленного пирога по балкам

С составными элементами и слоями первого этажа ясно. Теперь следует рассмотреть процесс монтажа и нюансы каждого из слоев.

Подготовка грунта должна выполняться еще в процессе постройки дома, до начала работ по обустройству перекрытия.

1. Внутри ленточного фундамента снимается слой почвы с растительностью на глубину в 15-20 см. При этом можно делать локальные снятия почвы в местах установки столбов.
2. Неровное основание выравнивается песком с влажностью не более 4%. Поверх песка засыпается сухой грунт по уровню снятой почвы и тщательно утрамбовывается.
3. Засыпное основание увлажняется и в его структуру нужно вмять щебень или гравий глубиной в несколько сантиметров.
4. Поверх насыпного грунта должен быть слой из песчано-щебневой смеси, которая уплотняется и трамбуется.

Внимание! Выполнение замены мягких слоев почвы необходимо заранее, потому что щебень и песок на поверхности утрамбуются со временем и образуют устойчивую поверхность под укладку кирпичных столбов.

Кирпичные столбы под балки

На утрамбованной поверхности грунта под места столбов должен укладываться слой гидроизоляции из рубероида. На гидроизоляционный слой выстраиваются столбы из кирпича, на которые будут укладываться брусья для перекрытий.

Выполнять гидроизоляционный слой желательно и между столбами, чтобы влага не смогла проникнуть в подпольное пространство.

Кирпичные столбы необходимо выстроить по уровню фундамента, потому что брусья будут лежать на фундаменте, а столбы — выполнять упрочняющую функцию.

Расстояние между столбами должно быть в 70-100 см в одном ряду, а между рядами — в 180-220 см. Брусья используют сечением в 150х150 мм.

Установка лагов

Лаги укладывают перпендикулярно падающему свету, чтобы финишное покрытие лежало вдоль окон. Если солнечные лучи по направлению досок, то щели между ними видны лучше.

Система опор под чистовой пол

Первым делом кладут крайние с установлением зазора в 2-3 см от стены. Впоследствии укладываются промежуточные.

Для опор под чистовое покрытие используют бруски сечением 150х50 мм, которые крепятся на балки угольниками. При правильной установке предыдущих элементов конструкции по уровню, бруски будут укладываться быстрее и проще. При этом все равно необходимо проверять уровень правилом от 2 метров, потому что могут быть индивидуальные дефекты у брусков.

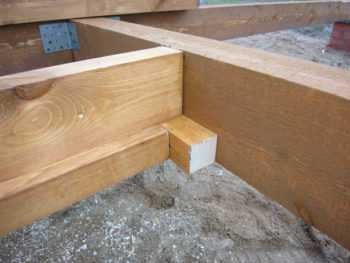

Черепные бруски и черновой пол

Использование утеплительного материала, не используя черновые полы, невозможно.

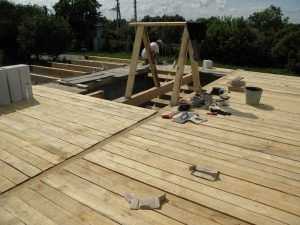

Устанавливается черновой пол из необрезных досок или фанеры низкого сорта на вкрученные в черепные бруски сечением в 4х4 см.

Крепятся черепные бруски либо с нижней торцевой стороны поперек, либо с нижней боковой стороны между лагами продольно ним. Второй вариант предпочтителен потому, что такой способ крепления позволяет обеспечить прочность конструкции.

Поверх черепных брусков укладывается черновой пол из досок в 20 мм и на них слой пароизоляции. Таким образом, при креплении черепных брусков в 4 см и досок в 2 см остается 7 см из 9 на утеплительный материал. Как уже упоминалось, класть утеплитель без зазора вровень с верхней торцевой стороной брусков – не дать вентилировать воздуху над ним.

Утеплительный контур

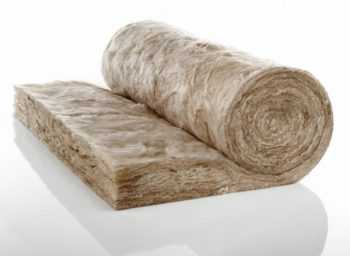

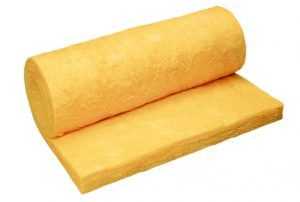

Рулонная минеральная вата

В качестве утеплителя можно использовать различные материалы. Самым распространенным и популярным материалом является минеральная вата. Стоит отметить несколько нюансов укладки плит минеральной ваты.

1. Есть различные толщины минеральной ваты. Лучше использовать теплоизоляционный контур из плит минеральной ваты в 2 слоя, а не в 1. Это позволит верхним слоем плит перекрыть места стыков нижнего слоя.
2. При необходимости утепления 7 см из 9 оставшейся высоты досок можно использовать плиты различных толщин в 45 и 30 мм.
3. При выборе минеральной ваты как утеплительного материала стоит обратить внимание, что имеется стандартная ширина материала в 61 см. Таким образом, бруски можно устанавливать с шагом в 60 см, чтобы не пришлось надрезать плиты.
4. При использовании другого шага стоит учитывать, что надрезать плиты по ширине нужно на 1 см шире, чтобы материал заходил между досками с упором на боковые стороны.

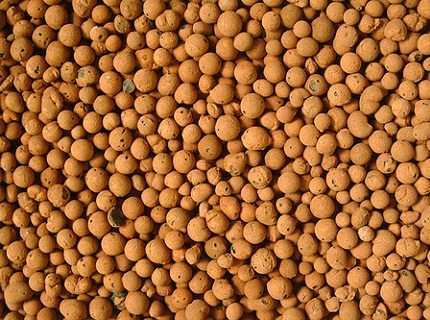

Важно! Если использовать керамзит в качестве утеплителя, то при той же толщине утеплительного слоя теплозащитные свойства будут в 2 раза меньше.

Изоляционные слои

Утеплительный материал должен быть защищен от попадания влаги и воды с верхней стороны помещения, потому укладывают гидроизоляционный слой.

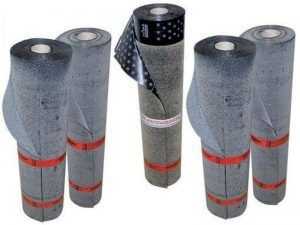

В качестве гидроизолятора можно использовать полиэтиленовую пленку. Укладываются листы внахлест друг другу на 20-25 см и закрепляются строительным скотчем.

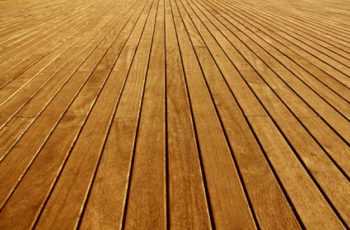

Чистовые полы

Чистовые полы могут быть из шпунтованной доски. При шаге опорных брусков в 60 см, удобных для укладки минеральной ваты, будет оптимальным толщина досок в 35 мм. При использовании меньшего шага можно использовать меньшую толщину досок.

Поверх брусков можно класть фанеру или плиты ОСБ толщиной в 16-20 мм, поверх которых финишное покрытие.

Пирог пола по балкам первого этажа имеет многослойную структуру. Чтобы деревянные конструкции прослужили должный срок, необходимо соблюсти технические правила укладки каждого из слоев.

Как сделать межэтажный «пирог» в деревянном перекрытии

Добрый вечер! Подскажите, пожалуйста, хочу над гаражом сделать комнату, лаги потолка деревянные. Какую плёнку постелить (есть армированная полиэтилен, изоспан В, изоспан F, изоспан АМ, и ещё другой. Как сделать межэтажный «пирог» (снизу гараж, сверху тёплая комната). Во второй части здания на первом этаже планирую пол по грунту (подушка, термит, стяжка, водяной тёплый пол, стяжка, покрытие), а вот как сделать «пирог» в деревянном перекрытии в этой части здания, путаюсь. В интернете начитался, что каша в голове.

Ответ эксперта

Особой сложности утепление и звукоизоляция верхнего этажа не представляет. Можно использовать любые подходящие материалы, важно только соблюдать технологию и не забывать о рекомендациях опытных мастеров.

В Вашем случае надо будет обязательно обработать балки и доски перекрытия средствами, которые препятствуют гниению и образованию плесени. После этого на них укладывают гидроизоляцию. Конечно же, лучше использовать не простую полиэтиленовую плёнку, а материал с хорошими дифузионными способностями, например, упоминаемый Вами Изоспан.

Поскольку требуется сделать «пирог» утеплителя в перекрытии внутри здания, то лучше всего брать Изоспан В – он имеет подходящие характеристики и вполне приемлемую стоимость. Конечно, мембрана с маркировкой АМ обладает более высокой прочностью, но для Ваших целей её использование избыточно и приведёт лишь к дополнительным тратам. Не забудьте о том, что плёнка должна быть уложена таким образом, чтобы отводить влагу, поэтому её ориентируют ворсистой стороной к теплоизоляции. Важно проклеить все стыки скотчем – пароизоляция должна быть сплошной и не иметь повреждений и разрывов.

Следующий этап – укладка утеплителя. Вы можете использовать как плиты минеральной ваты, так и любые рулонные материалы. Поверьте, фантастические возможности теплоизолятора того или иного бренда сильно преувеличены. Важно только чтобы толщины его слоя было достаточно для условий Вашего проживания. В средней полосе России более чем достаточно будет 20 см утеплителя при условии постоянного отопления.

Далее теплоизоляционный материал необходимо укрыть всё той же пароизоляционной мембраной Изоспан В, гладкой стороной вверх. Как и в предыдущем случае, позаботьтесь о герметичности стыков. На этом монтаж «тёплого пирога» можно считать завершённым и приступать к монтажу чернового пола верхнего этажа. К слову, если Вы планируете для его обустройства использовать не доски, а фанеру или OSB, то лучше всего между ними и слоем теплоизоляции оставить зазор в 1-2 см для обеспечения вентиляции.

Особенности утепления полов деревянных домов

Деревянный дом требует особенно тщательной теплозащиты, поскольку при нарушении температурно-влажностного режима древесина начинает загнивать и терять свои прочностные характеристики. Предотвратить это поможет эффективный утеплитель. Пред тем как приступать к работам по защите от холода, необходимо разобраться, как грамотно утеплить пол в индивидуальном деревянном доме.

Зачем утеплять деревянный пол

Дерево по сравнению с бетоном достаточно теплый материал, но при возведении каркасного частного дома или дома из бруса своими руками не всегда получается добиться рационального баланса толщины конструкции по прочности и по теплопроводности. Чтобы снизить расход материалов на стены и фундаменты, необходима теплоизоляция. Проводить работы по утеплению возможно как в старом, давно сданном в эксплуатацию здании, так и при новом строительстве.

Утепление пола в деревянном доме может предотвратить следующие проблемы:

• появление чрезмерной сырости в помещении;
• снижение температуры в задании;
• выпадение конденсата, вследствие которого появляется плесень;
• появление грибка и других опасных для человека микроорганизмов;
• повышение затрат на отопление;
• разрушение деревянных конструкций изнутри.

Проводя работы своими руками можно значительно снизить затраты. Сейчас существует множество материалов, применение которых не требует специальных навыков и высокой квалификации.

Схема всех теплопотерь деревянного дома

Какие полы требуют утепления

В защите нуждаются следующие конструкции:

1. пирог перекрытия холодного подвала;
2. чердачное перекрытие;
3. конструкция межэтажного перекрытия.

В случае межэтажного варианта материал применяется в качестве шумоизоляции. В этом случае нужно предусмотреть слой толщиной 3-5 см.

Утепление пола первого этажа в деревянном доме позволяет обеспечить комфортные условия проживания. Большинство тепловых потерь происходит через перекрытие верхнего этажа, поэтому нужно, чтобы теплоизоляция была выбрана и уложена правильно.

Материалы для проведения работ

Чтобы грамотно утеплить пол в деревянном доме, нужно выбрать качественный утеплитель, обладающий всеми необходимыми свойствами. Утепление может проводиться как изнутри помещения, так и со стороны холодного воздуха.

Для утепления своими руками чердачного перекрытия изнутри или подвального снизу лучше использовать легкие материалы, которые без проблем закрепятся снизу на пирог перекрытия. В этом случае правильно будет применять:

• минеральную вату в рулонах;
• пенопласт;
• пенополиуретан.

Эти материалы обеспечат максимальное удобство работ при утеплении потолка своими руками.

При утеплении каркасного дома. дома из бруса или бревен можно проводить работы изнутри помещения для пола первого этажа и снаружи для последнего. В этом случае лучше проводить утепление пола по лагам или балкам, поскольку это позволит предотвратить передачу нагрузки на непрочный материал. Для такого вида работ можно использовать следующие материалы:

Подробнее об утеплении опилками и керамзитом можно узнать в статьях «Утепление полов керамзитом» и «Утепление полов опилками». Эти материалы обладают такими достоинствами, как натуральность происхождения и низкая стоимость, поэтому если нужно сократить затраты на строительство или утепление в старом здании и обеспечить полную экологичность, лучше применять именно их. Однако они менее технологичны по сравнению с другими материалами.

В последнее время также набирает популярность способ утепления пола пеной (пенополиуретаном). Этот способ хорош своей низкой трудоемкостью и высокой эффективностью.

Утепление пола пенополистиролом также заслуживает внимания благодаря сравнительно невысокой себестоимости материала и простоте монтажа. Способ утепления пола Пеноплексом (экструдированным пенополистиролом) менее популярен в деревянных перекрытиях за счет дороговизны материала — он больше подходит для утепления под стяжку .

Технология утепления пола

Важно правильно уложить утеплитель с соблюдением грамотного порядка всех слоев. Пирог пола при утеплении чердачного перекрытия, пола второго этажа или первого имеет не всегда заметные, но существенные отличия.

Утепление пола первого этажа снизу

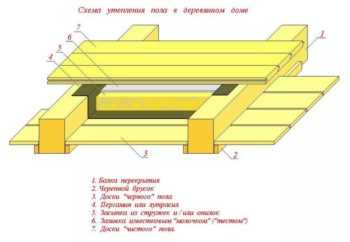

Схема утепления пола над холодным подпольем

В этом случае при проведении работ своими руками материалы правильно укладывать в следующем порядке:

1. гидроизоляция;
2. утеплитель;
3. пароизоляция;
4. конструкция перекрытия.

Материал при возведении дома из бруса или каркасного закрепляется по балкам. После чего выполняется подшивка. В качестве защиты от влаги и пара можно использовать обычную полиэтиленовую пленку. В качестве второго варианта гидроизоляции применяют влагозащитные мембраны. Если уложить все слои правильно, конструкция будет надежно и грамотно сточки зрения теплотехники защищена от холода.

Данный способ весьма трудоемок и применяется только в случае, если нет возможности утепления изнутри.

Также для утепления снизу отлично подойдет метод утепления перекрытия пеной .

Утепление пола первого этажа изнутри

Утепление деревянного перекрытия

Утепление под теплую стяжку

Проводить работы под потолком достаточно неудобно, поэтому при возведении каркасного дома или здания из бруса часто выполняют утепление перекрытия первого этажа по балкам сверху. В этом случае помимо приведенных ранее материалов можно использовать сыпучие, такие как опилки и керамзит. При проведении утепления своими руками правильно укладывать все слои в следующей последовательности:

1. конструкция перекрытия;
2. гидроизоляция;
3. утеплитель;
4. пароизоляция;
5. чистый пол.

Пароизоляцию нужно располагать изнутри помещения, так она будет работать правильно, предотвращая повреждение перекрытия по балкам из бруса.

Утепление межэтажного перекрытия

Изоляция минватой между лагами

Шумоизоляция межэтажного деревянного перекрытия

В первом случае случае утеплитель гасит воздушные шумы: человеческую речь, музыку и пр. Во втором случае конструкция отлично изолируется также и от ударного шума — шаги, прыжки и т.д.

Грамотная шумоизоляция межеэтажных перекрытий — залог комфортного проживания всех членов семьи.

Утепление потолка верхнего этажа изнутри

Монтаж утеплителя изнутри не обеспечивает максимальной защиты конструкций, но его можно использовать в качестве второго варианта укладки утеплителя. В этом случае утеплитель монтируют по балкам снизу перекрытия. Правильно будет расположить слои в таком порядке:

1. пароизоляция;
2. утеплитель;
3. гидроизоляция;
4. конструкция перекрытия по балкам.

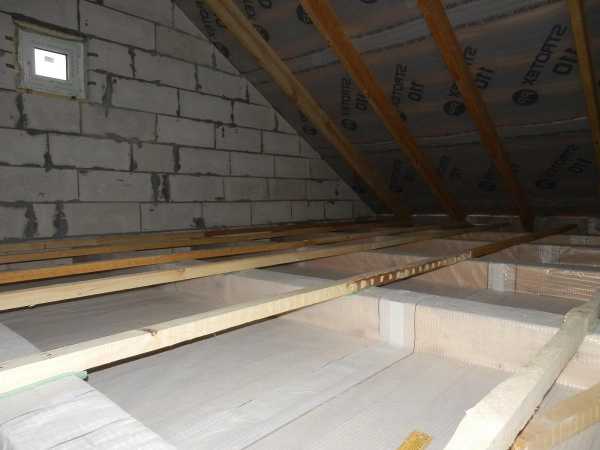

Утепление пола чердака

При возведении и ремонте каркасного дома, дома из бруса или бревен утепление чердака лучше про проводить сверху. Такой способ имеет следующие преимущества:

• простота монтажа;
• возможность использования недорогих сыпучих материалов;
• грамотная теплозащита;
• утепление не только помещения, но и перекрытия по балкам дома из бруса или каркасного;
• предотвращение выпадения конденсата в толще перекрытия.

Для обеспечения грамотной защиты слои укладываются в следующем порядке снизу вверх:

1. конструкция перекрытия;
2. пароизоляция;
3. теплоизоляционный материал;
4. гидроизоляция.

Для гидроизоляции будет достаточно полиэтиленовой пленки, но в качестве второго, более серьезного варианта, можно использовать рубероид. При возведении дома из бруса или при каркасном строительстве можно также ознакомиться со статьей «Утепление чердачного перекрытия по деревянным балкам» .

Расчет толщины утеплителя

Чтобы выполнить полноценный теплотехнический расчет конструкций каркасного дома или здания из бруса, не обязательно иметь строительное образование. При выполнении расчета важно знать толщины всех слоев пирога и их теплопроводности. Выяснить это достаточно просто.

Далее в сети можно найти программу «Теремок», которая представлена в свободном доступе.

Расчет позволит выполнить грамотное утепление дома из бруса и предотвратить перерасход материалов. Все вычисления с учетом поисков исходных данных вряд ли займут более получаса. Обычно такие слои как гидроизоляция, пароизоляция во внимание не принимаются.

Грамотный выбор способа утепления, вида материала и его толщины может избавить от многих проблем при эксплуатации. При возведении многоэтажных жилых домов, вопрос об утеплении не возникает: оно требуется обязательно. Правильность подбора толщины и наличие мер по теплозащите пола, чердачного перекрытия и стен проверяются экспертизой, которая рассматривает эти расчеты наравне с вычислениями по прочности.

В частном домостроении наличие грамотного утепления никто не проверяет, но от этого оно не становится менее важным.

Источники: http://laminatepol.ru/9231-piroga-pola-pervogo-etazha-po-derevyannyim-balkam.html, http://pol-master.com/consult/kak-sdelat-mezhetazhnyj-pirog-v-derevyannom-perekrytii.html, http://domzastroika.ru/slabs/uteplenie-polov-derevyannyx-domov.html

blogforbuilder.ru

Пирог деревянного перекрытия между этажами

Правила обустройства пирога пола первого этажа по деревянным балкам

Перекрытие первого этажа необходимо выполнять с соблюдением технологий для «теплого» пола. Благо, на деревянных балках возможно, не крадя заветные высоты потолков помещения, сделать пирог пола утепленным.

Преимущества и недостатки деревянных конструкций

Деревянные конструкции используются и в частных домах из дерева, и в каменных всех типов. Данная универсальность не присуща бетонным конструкциям. Кроме этого, у деревянных конструкций есть и другие преимущественные свойства:

• обустройство конструкций из дерева обходится намного дешевле, чем бетонных;
• для обустройства монолитных бетонных перекрытий необходима специальная техника и выполнение сложных инженерных работ. А в случае с балками из древесины можно обойтись без помощи профессиональных строителей. Минимум необходимых умений – работать с молотком и пилой.
• бетонные полы тяжелые. Их большой вес сильно давит на фундамент, чего не скажешь о легком весе деревянных конструкций.

Деревянное перекрытие на втором этаже будет меньше давить на стены, чем бетон

• при небольшой плотности, они обладают достаточной несущей способностью, чтобы выдержать тяжелую мебель.
• более высокие показатели звукоизоляции и теплоизоляции по сравнению с бетонными конструкциями;

Внимание! Пирог межэтажных перекрытий будет отличаться, потому что нет необходимости в использовании утеплителя.

• декоративная ценность балок может использоваться в интерьере помещения, поэтому необязательно бревна и балки для перекрытия пола второго этажа маскировать навесными потолками.

Использование балок на втором этаже в интерьере

Есть и недостатки, на которых тоже необходимо остановиться:

• дерево имеет меньший срок службы, чем бетон. Потому для увеличения срока эксплуатации балки обрабатывают антисептическими средствами. Даже несмотря на это при нормальных условиях эксплуатации они способны прослужить более 50 лет.
• имеет наименьшую огнеупорную способность;
• конструкция этажа по деревянным балкам восприимчива влаге и гниет под ее воздействием.

Но данные недостатки имеют косвенное отношение к делу, потому что при должной эксплуатации в нормальных условиях деревянные конструкции пола первого этажа смогут прослужить хороший срок.

Конструкция перекрытия

Конструкция и пол второго этажа в деревянном доме

Прежде чем приступать к подробному описанию создания правильного «пирога» перекрытия первого этажа, стоит отметить составляющие элементы и технические правила.

1. Грунт. Перекрытие первого этажа разделяет помещение от подпольного пространства, поверхность которого – грунт. Грунт становится источником попадания влаги в древесные конструкции, которая может негативно сказаться на их технических свойствах. Потому данная поверхность должна быть гидроизолирована. На втором этаже делать гидроизоляцию не нужно.
2. В подпольном пространстве должна осуществляться вентиляция, чтобы проникающая из земли влага выветрилась и не попала в перекрытие этажа.
3. Кирпичные столбы, на которых лежат деревянные балки перекрытия.
4. Деревянные балки. Балки служат опорным элементом для лагов пола. В зависимости от того, с каким шагом уложены балки, зависит выбор толщины досок на опоры. Конструкция должна легко переносить возможные нагрузки без деформации перекрытия.
5. Лаги – поперечные доски, лежащие на торцевых сторонах. Они служат основой под укладку чистового пола в виде напольных досок или с использованием фанерной или иной плиточной подложки.
6. Утеплительный материал заполняется между брусками. При этом необходимо учитывать, чтобы между утеплителем и чистовым полом оставался зазор для вентиляции.
7. Пароизоляция и гидроизоляция, позволяющие защитить утеплительный материал от попадания в него влаги.
8. Чистовой пол с или без листовой и плиточной подложки. При использовании досок их укладка производится на бруски, а такие финишные покрытия как ламинат, паркет, плитка кладутся на выравнивающий слой из плиточного материала.

При использовании утепленного покрытия необходимо позаботиться о демпферных зазорах для вентиляции под полом.

Технология создания утепленного пирога по балкам

С составными элементами и слоями первого этажа ясно. Теперь следует рассмотреть процесс монтажа и нюансы каждого из слоев.

Подготовка грунта должна выполняться еще в процессе постройки дома, до начала работ по обустройству перекрытия.

1. Внутри ленточного фундамента снимается слой почвы с растительностью на глубину в 15-20 см. При этом можно делать локальные снятия почвы в местах установки столбов.
2. Неровное основание выравнивается песком с влажностью не более 4%. Поверх песка засыпается сухой грунт по уровню снятой почвы и тщательно утрамбовывается.
3. Засыпное основание увлажняется и в его структуру нужно вмять щебень или гравий глубиной в несколько сантиметров.
4. Поверх насыпного грунта должен быть слой из песчано-щебневой смеси, которая уплотняется и трамбуется.

Внимание! Выполнение замены мягких слоев почвы необходимо заранее, потому что щебень и песок на поверхности утрамбуются со временем и образуют устойчивую поверхность под укладку кирпичных столбов.

Кирпичные столбы под балки

На утрамбованной поверхности грунта под места столбов должен укладываться слой гидроизоляции из рубероида. На гидроизоляционный слой выстраиваются столбы из кирпича, на которые будут укладываться брусья для перекрытий.

Выполнять гидроизоляционный слой желательно и между столбами, чтобы влага не смогла проникнуть в подпольное пространство.

Кирпичные столбы необходимо выстроить по уровню фундамента, потому что брусья будут лежать на фундаменте, а столбы — выполнять упрочняющую функцию.

Расстояние между столбами должно быть в 70-100 см в одном ряду, а между рядами — в 180-220 см. Брусья используют сечением в 150х150 мм.

Установка лагов

Лаги укладывают перпендикулярно падающему свету, чтобы финишное покрытие лежало вдоль окон. Если солнечные лучи по направлению досок, то щели между ними видны лучше.

Система опор под чистовой пол

Первым делом кладут крайние с установлением зазора в 2-3 см от стены. Впоследствии укладываются промежуточные.

Для опор под чистовое покрытие используют бруски сечением 150х50 мм, которые крепятся на балки угольниками. При правильной установке предыдущих элементов конструкции по уровню, бруски будут укладываться быстрее и проще. При этом все равно необходимо проверять уровень правилом от 2 метров, потому что могут быть индивидуальные дефекты у брусков.

Черепные бруски и черновой пол

Использование утеплительного материала, не используя черновые полы, невозможно.

Устанавливается черновой пол из необрезных досок или фанеры низкого сорта на вкрученные в черепные бруски сечением в 4х4 см.

Крепятся черепные бруски либо с нижней торцевой стороны поперек, либо с нижней боковой стороны между лагами продольно ним. Второй вариант предпочтителен потому, что такой способ крепления позволяет обеспечить прочность конструкции.

Поверх черепных брусков укладывается черновой пол из досок в 20 мм и на них слой пароизоляции. Таким образом, при креплении черепных брусков в 4 см и досок в 2 см остается 7 см из 9 на утеплительный материал. Как уже упоминалось, класть утеплитель без зазора вровень с верхней торцевой стороной брусков – не дать вентилировать воздуху над ним.

Утеплительный контур

Рулонная минеральная вата

В качестве утеплителя можно использовать различные материалы. Самым распространенным и популярным материалом является минеральная вата. Стоит отметить несколько нюансов укладки плит минеральной ваты.

1. Есть различные толщины минеральной ваты. Лучше использовать теплоизоляционный контур из плит минеральной ваты в 2 слоя, а не в 1. Это позволит верхним слоем плит перекрыть места стыков нижнего слоя.
2. При необходимости утепления 7 см из 9 оставшейся высоты досок можно использовать плиты различных толщин в 45 и 30 мм.
3. При выборе минеральной ваты как утеплительного материала стоит обратить внимание, что имеется стандартная ширина материала в 61 см. Таким образом, бруски можно устанавливать с шагом в 60 см, чтобы не пришлось надрезать плиты.
4. При использовании другого шага стоит учитывать, что надрезать плиты по ширине нужно на 1 см шире, чтобы материал заходил между досками с упором на боковые стороны.

Важно! Если использовать керамзит в качестве утеплителя, то при той же толщине утеплительного слоя теплозащитные свойства будут в 2 раза меньше.

Изоляционные слои

Утеплительный материал должен быть защищен от попадания влаги и воды с верхней стороны помещения, потому укладывают гидроизоляционный слой.

В качестве гидроизолятора можно использовать полиэтиленовую пленку. Укладываются листы внахлест друг другу на 20-25 см и закрепляются строительным скотчем.

Чистовые полы

Чистовые полы могут быть из шпунтованной доски. При шаге опорных брусков в 60 см, удобных для укладки минеральной ваты, будет оптимальным толщина досок в 35 мм. При использовании меньшего шага можно использовать меньшую толщину досок.

Поверх брусков можно класть фанеру или плиты ОСБ толщиной в 16-20 мм, поверх которых финишное покрытие.

Пирог пола по балкам первого этажа имеет многослойную структуру. Чтобы деревянные конструкции прослужили должный срок, необходимо соблюсти технические правила укладки каждого из слоев.

Как сделать межэтажный «пирог» в деревянном перекрытии

Добрый вечер! Подскажите, пожалуйста, хочу над гаражом сделать комнату, лаги потолка деревянные. Какую плёнку постелить (есть армированная полиэтилен, изоспан В, изоспан F, изоспан АМ, и ещё другой. Как сделать межэтажный «пирог» (снизу гараж, сверху тёплая комната). Во второй части здания на первом этаже планирую пол по грунту (подушка, термит, стяжка, водяной тёплый пол, стяжка, покрытие), а вот как сделать «пирог» в деревянном перекрытии в этой части здания, путаюсь. В интернете начитался, что каша в голове.

Ответ эксперта

Особой сложности утепление и звукоизоляция верхнего этажа не представляет. Можно использовать любые подходящие материалы, важно только соблюдать технологию и не забывать о рекомендациях опытных мастеров.

В Вашем случае надо будет обязательно обработать балки и доски перекрытия средствами, которые препятствуют гниению и образованию плесени. После этого на них укладывают гидроизоляцию. Конечно же, лучше использовать не простую полиэтиленовую плёнку, а материал с хорошими дифузионными способностями, например, упоминаемый Вами Изоспан.

Поскольку требуется сделать «пирог» утеплителя в перекрытии внутри здания, то лучше всего брать Изоспан В – он имеет подходящие характеристики и вполне приемлемую стоимость. Конечно, мембрана с маркировкой АМ обладает более высокой прочностью, но для Ваших целей её использование избыточно и приведёт лишь к дополнительным тратам. Не забудьте о том, что плёнка должна быть уложена таким образом, чтобы отводить влагу, поэтому её ориентируют ворсистой стороной к теплоизоляции. Важно проклеить все стыки скотчем – пароизоляция должна быть сплошной и не иметь повреждений и разрывов.

Следующий этап – укладка утеплителя. Вы можете использовать как плиты минеральной ваты, так и любые рулонные материалы. Поверьте, фантастические возможности теплоизолятора того или иного бренда сильно преувеличены. Важно только чтобы толщины его слоя было достаточно для условий Вашего проживания. В средней полосе России более чем достаточно будет 20 см утеплителя при условии постоянного отопления.

Далее теплоизоляционный материал необходимо укрыть всё той же пароизоляционной мембраной Изоспан В, гладкой стороной вверх. Как и в предыдущем случае, позаботьтесь о герметичности стыков. На этом монтаж «тёплого пирога» можно считать завершённым и приступать к монтажу чернового пола верхнего этажа. К слову, если Вы планируете для его обустройства использовать не доски, а фанеру или OSB, то лучше всего между ними и слоем теплоизоляции оставить зазор в 1-2 см для обеспечения вентиляции.

Особенности утепления полов деревянных домов

Деревянный дом требует особенно тщательной теплозащиты, поскольку при нарушении температурно-влажностного режима древесина начинает загнивать и терять свои прочностные характеристики. Предотвратить это поможет эффективный утеплитель. Пред тем как приступать к работам по защите от холода, необходимо разобраться, как грамотно утеплить пол в индивидуальном деревянном доме.

Зачем утеплять деревянный пол

Дерево по сравнению с бетоном достаточно теплый материал, но при возведении каркасного частного дома или дома из бруса своими руками не всегда получается добиться рационального баланса толщины конструкции по прочности и по теплопроводности. Чтобы снизить расход материалов на стены и фундаменты, необходима теплоизоляция. Проводить работы по утеплению возможно как в старом, давно сданном в эксплуатацию здании, так и при новом строительстве.

Утепление пола в деревянном доме может предотвратить следующие проблемы:

• появление чрезмерной сырости в помещении;
• снижение температуры в задании;
• выпадение конденсата, вследствие которого появляется плесень;
• появление грибка и других опасных для человека микроорганизмов;
• повышение затрат на отопление;
• разрушение деревянных конструкций изнутри.

Проводя работы своими руками можно значительно снизить затраты. Сейчас существует множество материалов, применение которых не требует специальных навыков и высокой квалификации.

Схема всех теплопотерь деревянного дома

Какие полы требуют утепления

В защите нуждаются следующие конструкции:

1. пирог перекрытия холодного подвала;
2. чердачное перекрытие;
3. конструкция межэтажного перекрытия.

В случае межэтажного варианта материал применяется в качестве шумоизоляции. В этом случае нужно предусмотреть слой толщиной 3-5 см.

Утепление пола первого этажа в деревянном доме позволяет обеспечить комфортные условия проживания. Большинство тепловых потерь происходит через перекрытие верхнего этажа, поэтому нужно, чтобы теплоизоляция была выбрана и уложена правильно.

Материалы для проведения работ

Чтобы грамотно утеплить пол в деревянном доме, нужно выбрать качественный утеплитель, обладающий всеми необходимыми свойствами. Утепление может проводиться как изнутри помещения, так и со стороны холодного воздуха.

Для утепления своими руками чердачного перекрытия изнутри или подвального снизу лучше использовать легкие материалы, которые без проблем закрепятся снизу на пирог перекрытия. В этом случае правильно будет применять:

• минеральную вату в рулонах;
• пенопласт;
• пенополиуретан.

Эти материалы обеспечат максимальное удобство работ при утеплении потолка своими руками.

При утеплении каркасного дома. дома из бруса или бревен можно проводить работы изнутри помещения для пола первого этажа и снаружи для последнего. В этом случае лучше проводить утепление пола по лагам или балкам, поскольку это позволит предотвратить передачу нагрузки на непрочный материал. Для такого вида работ можно использовать следующие материалы:

Подробнее об утеплении опилками и керамзитом можно узнать в статьях «Утепление полов керамзитом» и «Утепление полов опилками». Эти материалы обладают такими достоинствами, как натуральность происхождения и низкая стоимость, поэтому если нужно сократить затраты на строительство или утепление в старом здании и обеспечить полную экологичность, лучше применять именно их. Однако они менее технологичны по сравнению с другими материалами.

В последнее время также набирает популярность способ утепления пола пеной (пенополиуретаном). Этот способ хорош своей низкой трудоемкостью и высокой эффективностью.

Утепление пола пенополистиролом также заслуживает внимания благодаря сравнительно невысокой себестоимости материала и простоте монтажа. Способ утепления пола Пеноплексом (экструдированным пенополистиролом) менее популярен в деревянных перекрытиях за счет дороговизны материала — он больше подходит для утепления под стяжку .

Технология утепления пола

Важно правильно уложить утеплитель с соблюдением грамотного порядка всех слоев. Пирог пола при утеплении чердачного перекрытия, пола второго этажа или первого имеет не всегда заметные, но существенные отличия.

Утепление пола первого этажа снизу

Схема утепления пола над холодным подпольем

В этом случае при проведении работ своими руками материалы правильно укладывать в следующем порядке:

1. гидроизоляция;
2. утеплитель;
3. пароизоляция;
4. конструкция перекрытия.

Материал при возведении дома из бруса или каркасного закрепляется по балкам. После чего выполняется подшивка. В качестве защиты от влаги и пара можно использовать обычную полиэтиленовую пленку. В качестве второго варианта гидроизоляции применяют влагозащитные мембраны. Если уложить все слои правильно, конструкция будет надежно и грамотно сточки зрения теплотехники защищена от холода.

Данный способ весьма трудоемок и применяется только в случае, если нет возможности утепления изнутри.

Также для утепления снизу отлично подойдет метод утепления перекрытия пеной .

Утепление пола первого этажа изнутри

Утепление деревянного перекрытия

Утепление под теплую стяжку

Проводить работы под потолком достаточно неудобно, поэтому при возведении каркасного дома или здания из бруса часто выполняют утепление перекрытия первого этажа по балкам сверху. В этом случае помимо приведенных ранее материалов можно использовать сыпучие, такие как опилки и керамзит. При проведении утепления своими руками правильно укладывать все слои в следующей последовательности:

1. конструкция перекрытия;
2. гидроизоляция;
3. утеплитель;
4. пароизоляция;
5. чистый пол.

Пароизоляцию нужно располагать изнутри помещения, так она будет работать правильно, предотвращая повреждение перекрытия по балкам из бруса.

Утепление межэтажного перекрытия

Изоляция минватой между лагами

Шумоизоляция межэтажного деревянного перекрытия

В первом случае случае утеплитель гасит воздушные шумы: человеческую речь, музыку и пр. Во втором случае конструкция отлично изолируется также и от ударного шума — шаги, прыжки и т.д.

Грамотная шумоизоляция межеэтажных перекрытий — залог комфортного проживания всех членов семьи.

Утепление потолка верхнего этажа изнутри

Монтаж утеплителя изнутри не обеспечивает максимальной защиты конструкций, но его можно использовать в качестве второго варианта укладки утеплителя. В этом случае утеплитель монтируют по балкам снизу перекрытия. Правильно будет расположить слои в таком порядке:

1. пароизоляция;
2. утеплитель;
3. гидроизоляция;
4. конструкция перекрытия по балкам.

Утепление пола чердака

При возведении и ремонте каркасного дома, дома из бруса или бревен утепление чердака лучше про проводить сверху. Такой способ имеет следующие преимущества:

• простота монтажа;
• возможность использования недорогих сыпучих материалов;
• грамотная теплозащита;
• утепление не только помещения, но и перекрытия по балкам дома из бруса или каркасного;
• предотвращение выпадения конденсата в толще перекрытия.

Для обеспечения грамотной защиты слои укладываются в следующем порядке снизу вверх:

1. конструкция перекрытия;
2. пароизоляция;
3. теплоизоляционный материал;
4. гидроизоляция.

Для гидроизоляции будет достаточно полиэтиленовой пленки, но в качестве второго, более серьезного варианта, можно использовать рубероид. При возведении дома из бруса или при каркасном строительстве можно также ознакомиться со статьей «Утепление чердачного перекрытия по деревянным балкам» .

Расчет толщины утеплителя

Чтобы выполнить полноценный теплотехнический расчет конструкций каркасного дома или здания из бруса, не обязательно иметь строительное образование. При выполнении расчета важно знать толщины всех слоев пирога и их теплопроводности. Выяснить это достаточно просто.

Далее в сети можно найти программу «Теремок», которая представлена в свободном доступе.

Расчет позволит выполнить грамотное утепление дома из бруса и предотвратить перерасход материалов. Все вычисления с учетом поисков исходных данных вряд ли займут более получаса. Обычно такие слои как гидроизоляция, пароизоляция во внимание не принимаются.

Грамотный выбор способа утепления, вида материала и его толщины может избавить от многих проблем при эксплуатации. При возведении многоэтажных жилых домов, вопрос об утеплении не возникает: оно требуется обязательно. Правильность подбора толщины и наличие мер по теплозащите пола, чердачного перекрытия и стен проверяются экспертизой, которая рассматривает эти расчеты наравне с вычислениями по прочности.

В частном домостроении наличие грамотного утепления никто не проверяет, но от этого оно не становится менее важным.

Источники: http://laminatepol.ru/9231-piroga-pola-pervogo-etazha-po-derevyannyim-balkam.html, http://pol-master.com/consult/kak-sdelat-mezhetazhnyj-pirog-v-derevyannom-perekrytii.html, http://domzastroika.ru/slabs/uteplenie-polov-derevyannyx-domov.html

sam-doma.ru

Пирог пола по деревянным балкам первого этажа — гидроизоляция грунта

Перекрытие первого этажа необходимо выполнять с соблюдением технологий для «теплого» пола. Благо, на деревянных балках возможно, не крадя заветные высоты потолков помещения, сделать пирог пола утепленным.

Дощатые полы

Преимущества и недостатки деревянных конструкций

Деревянные конструкции используются и в частных домах из дерева, и в каменных всех типов. Данная универсальность не присуща бетонным конструкциям. Кроме этого, у деревянных конструкций есть и другие преимущественные свойства:

• обустройство конструкций из дерева обходится намного дешевле, чем бетонных;
•  для обустройства монолитных бетонных перекрытий необходима специальная техника и выполнение сложных инженерных работ. А в случае с балками из древесины можно обойтись без помощи профессиональных строителей. Минимум необходимых умений – работать с молотком и пилой.
•  бетонные полы тяжелые. Их большой вес сильно давит на фундамент, чего не скажешь о легком весе деревянных конструкций.

Деревянное перекрытие на втором этаже будет меньше давить на стены, чем бетон

• при небольшой плотности, они обладают достаточной несущей способностью, чтобы выдержать тяжелую мебель.
• более высокие показатели звукоизоляции и теплоизоляции по сравнению с бетонными конструкциями;

Внимание! Пирог межэтажных перекрытий будет отличаться, потому что нет необходимости в использовании утеплителя.

• декоративная ценность балок может использоваться в интерьере помещения, поэтому необязательно бревна и балки для перекрытия пола второго этажа маскировать навесными потолками.

Использование балок на втором этаже в интерьере

Есть и недостатки, на которых тоже необходимо остановиться:

• дерево имеет меньший срок службы, чем бетон. Потому для увеличения срока эксплуатации балки обрабатывают антисептическими средствами. Даже несмотря на это при нормальных условиях эксплуатации они способны прослужить более 50 лет.
• имеет наименьшую огнеупорную способность;
•  конструкция этажа по деревянным балкам восприимчива влаге и гниет под ее воздействием.

Но данные недостатки имеют косвенное отношение к делу, потому что при должной эксплуатации в нормальных условиях деревянные конструкции пола первого этажа смогут прослужить хороший срок.

Конструкция перекрытия

Конструкция и пол второго этажа в деревянном доме

Прежде чем приступать к подробному описанию создания правильного «пирога» перекрытия первого этажа, стоит отметить составляющие элементы и технические правила.

1. Грунт. Перекрытие первого этажа разделяет помещение от подпольного пространства, поверхность которого – грунт. Грунт становится источником попадания влаги в древесные конструкции, которая может негативно сказаться на их технических свойствах. Потому данная поверхность должна быть гидроизолирована. На втором этаже делать гидроизоляцию не нужно.
2. В подпольном пространстве должна осуществляться вентиляция, чтобы проникающая из земли влага выветрилась и не попала в перекрытие этажа.
3. Кирпичные столбы, на которых лежат деревянные балки перекрытия.
4. Деревянные балки. Балки служат опорным элементом для лагов пола. В зависимости от того, с каким шагом уложены балки, зависит выбор толщины досок на опоры. Конструкция должна легко переносить возможные нагрузки без деформации перекрытия.
5. Лаги – поперечные доски, лежащие на торцевых сторонах. Они служат основой под укладку чистового пола в виде напольных досок или с использованием фанерной или иной плиточной подложки.
6. Утеплительный материал заполняется между брусками. При этом необходимо учитывать, чтобы между утеплителем и чистовым полом оставался зазор для вентиляции.
7. Пароизоляция и гидроизоляция, позволяющие защитить утеплительный материал от попадания в него влаги.
8. Чистовой пол с или без листовой и плиточной подложки. При использовании досок их укладка производится на бруски, а такие финишные покрытия как ламинат, паркет, плитка кладутся на выравнивающий слой из плиточного материала.

При использовании утепленного покрытия необходимо позаботиться о демпферных зазорах для вентиляции под полом.

Технология создания утепленного пирога по балкам

С составными элементами и слоями первого этажа ясно. Теперь следует рассмотреть процесс монтажа и нюансы каждого из слоев.

Грунт

Трамбовка грунта

Подготовка грунта должна выполняться еще в процессе постройки дома, до начала работ по обустройству перекрытия.

1. Внутри ленточного фундамента снимается слой почвы с растительностью на глубину в 15-20 см. При этом можно делать локальные снятия почвы в местах установки столбов.
2. Неровное основание выравнивается песком с влажностью не более 4%. Поверх песка засыпается сухой грунт по уровню снятой почвы и тщательно утрамбовывается.
3. Засыпное основание увлажняется и в его структуру нужно вмять щебень или гравий глубиной в несколько сантиметров.
4. Поверх насыпного грунта должен быть слой из песчано-щебневой смеси, которая уплотняется и трамбуется.

Внимание! Выполнение замены мягких слоев почвы необходимо заранее, потому что щебень и песок на поверхности утрамбуются со временем и образуют устойчивую поверхность под укладку кирпичных столбов.

Кирпичные столбы под балки

На утрамбованной поверхности грунта под места столбов должен укладываться слой гидроизоляции из рубероида. На гидроизоляционный слой выстраиваются столбы из кирпича, на которые будут укладываться брусья для перекрытий.

Выполнять гидроизоляционный слой желательно и между столбами, чтобы влага не смогла проникнуть в подпольное пространство.

Кирпичные столбы

Кирпичные столбы необходимо выстроить по уровню фундамента, потому что брусья будут лежать на фундаменте, а столбы — выполнять упрочняющую функцию.

Расстояние между столбами должно быть в 70-100 см в одном ряду, а между рядами — в 180-220 см. Брусья используют сечением в 150х150 мм.

Установка лагов

Лаги укладывают перпендикулярно падающему свету, чтобы финишное покрытие лежало вдоль окон. Если солнечные лучи по направлению досок, то щели между ними видны лучше.

Система опор под чистовой пол

Первым делом кладут крайние с установлением зазора в 2-3 см от стены. Впоследствии укладываются промежуточные.

Для опор под чистовое покрытие используют бруски сечением 150х50 мм, которые крепятся на балки угольниками. При правильной установке предыдущих элементов конструкции по уровню, бруски будут укладываться быстрее и проще. При этом все равно необходимо проверять уровень правилом от 2 метров, потому что могут быть индивидуальные дефекты у брусков.

Черепные бруски и черновой пол

Использование утеплительного материала, не используя черновые полы, невозможно.

Устанавливается черновой пол из необрезных досок или фанеры низкого сорта на вкрученные в черепные бруски сечением в 4х4 см.

Черепной брусок

Крепятся черепные бруски либо с нижней торцевой стороны поперек, либо с нижней боковой стороны между лагами продольно ним. Второй вариант предпочтителен потому, что такой способ крепления позволяет обеспечить прочность конструкции.

Поверх черепных брусков укладывается черновой пол из досок в 20 мм и на них слой пароизоляции. Таким образом, при креплении черепных брусков в 4 см и досок в 2 см остается 7 см из 9 на утеплительный материал. Как уже упоминалось, класть утеплитель без зазора вровень с верхней торцевой стороной брусков – не дать вентилировать воздуху над ним.

Утеплительный контур

Рулонная минеральная вата

В качестве утеплителя можно использовать различные материалы. Самым распространенным и популярным материалом является минеральная вата. Стоит отметить несколько нюансов укладки плит минеральной ваты.

1. Есть различные толщины минеральной ваты. Лучше использовать теплоизоляционный контур из плит минеральной ваты в 2 слоя, а не в 1. Это позволит верхним слоем плит перекрыть места стыков нижнего слоя.
2. При необходимости утепления 7 см из 9 оставшейся высоты досок можно использовать плиты различных толщин в 45 и 30 мм.
3. При выборе минеральной ваты как утеплительного материала стоит обратить внимание, что имеется стандартная ширина материала в 61 см. Таким образом, бруски можно устанавливать с шагом в 60 см, чтобы не пришлось надрезать плиты.
4. При использовании другого шага стоит учитывать, что надрезать плиты по ширине нужно на 1 см шире, чтобы материал заходил между досками с упором на боковые стороны.

Важно! Если использовать керамзит в качестве утеплителя, то при той же толщине утеплительного слоя теплозащитные свойства будут в 2 раза меньше.

Изоляционные слои

Утеплительный материал должен быть защищен от попадания влаги и воды с верхней стороны помещения, потому укладывают гидроизоляционный слой.

В качестве гидроизолятора можно использовать полиэтиленовую пленку. Укладываются листы внахлест друг другу на 20-25 см и закрепляются строительным скотчем.

Чистовые полы

Чистовые полы могут быть из шпунтованной доски. При шаге опорных брусков в 60 см, удобных для укладки минеральной ваты, будет оптимальным толщина досок в 35 мм. При использовании меньшего шага можно использовать меньшую толщину досок.

Поверх брусков можно класть фанеру или плиты ОСБ толщиной в 16-20 мм, поверх которых финишное покрытие.

Пирог пола по балкам первого этажа имеет многослойную структуру. Чтобы деревянные конструкции прослужили должный срок, необходимо соблюсти технические правила укладки каждого из слоев.

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

laminatepol.ru

Пол второго этажа по деревянным балкам: устройство

Частное малоэтажное строительство в последние годы становится всё более популярным.

Загородные дома и дачные домики, возведённые своими руками, занимают всё большую долю в общем объёме вводимого в эксплуатацию жилья.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки. Но не все индивидуальные застройщики обладают достаточным опытом и познаниями, чтобы самостоятельно произвести весь спектр строительных работ. Так, часто возникает вопрос, как правильно настелить пол второго этажа с соблюдением всех строительных нормативов и технологий.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания.

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

№	Длина пролёта (мм)	Поперечное сечение балки (мм)
1	2000	75×150
2	2500	100×150
3	3000	100×175
4	3500	125×175
5	4000	125×200
6	4500	150×200
7	5000	150×225

Впрочем, при отсутствии бруса и малых значениях предполагаемых нагрузок на перекрытие, вполне можно использовать сколоченные попарно и поставленные на ребро доски толщиной 50 или 40 мм. Этот вариант подойдёт для устройства полов на чердаке или в небольшом дачном домике.

Для первого этажа жилого дома такой вариант не подойдёт из-за малой несущей способности досок: для обеспечения необходимой жёсткости придётся значительно уменьшить шаг между дощатыми балками, что приведёт к неоправданному перерасходу материала.

В качестве материала для балок чаще всего используется сосна. Это наилучший вариант по критерию «цена-качество»: её древесина вполне доступна по цене и при этом обладает неплохими техническими характеристиками.

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

При покупке бруса следует выбирать материал с сухой древесиной. В противном случае после монтажа балок возможна их деформация в процессе высыхания – изгиб и скручивание.

Настил

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

При закупке строительного материала следует всегда приобретать его с запасом в 10 – 15%, поскольку во время строительства неизбежны непредвиденные перерасходы материала.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Для защиты дерева от сырости можно также применить обмазочную гидроизоляцию, созданную на основе полимеров или жидких битумов.

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

В качестве изолирующего материала можно применить также керамзит или обычный шлак, смешанный с опилками.

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал. При закупке саморезов и гвоздей следует уделять внимание их длине.

По нормативам для прочного соединения гвоздь должен быть на 2/3 длиннее, чем толщина прикрепляемого элемента (доски, бруска). Для саморезов и шурупов этот показатель может быть уменьшен до 50%.

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат.

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Прибивать их следует таким образом, чтобы их нижняя часть находилась заподлицо с нижней частью балок.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

При этом всё пространство между брусьями должно быть плотно заполнено. Щели между балками и листами пенопласта заполняем герметиком.

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Похожие статьи:

gurupola.ru

Самостоятельное устройство деревянного перекрытия второго этажа

Как известно, межэтажные перекрытия из дерева чаще всего применяются в малоэтажном строительстве, это индивидуальные здания коттеджного типа. Деревянные перекрытия примечательны тем, что их вес не оказывает большого давления на конструкцию первого этажа, при этом не уступают другим материалам в экологичность и прочностных качествах.

Деревянные перекрытия между этажами

Подбор материальной базы

Устройство деревянных перекрытий между первым и вторым этажом ориентировано на пролет шириной не более 8 метров. Несущая часть конструкции выполняется в виде балок в сечении 50*150 мм до 140*240 мм, отдельный расчет сечения требуют окоренные бревна. Выбор дерева зависит от требований прочностных качеств при работе на изгибающий момент: хвойные проявляют большую прочность в сравнении с лиственными породами. Брус должен иметь поверхность без примесей и дефектов, с продольными волокнами.

Конструкция деревянного междуэтажного перекрытия

Дополнительные элементы конструкции:

• Бруски сечением 50*50 мм для крепления потолка этажа к конструкции перекрытия
• Доска чернового пола следующего этажа (возможно использование нестроганой доски)
• Доска пола чистовой отделки верхнего этажа (строганная доска)
• Материал утеплителя (минераловатная плита или рулонный утеплитель, которые не горят и достаточно изолируют шум)
• Материал гидроизоляции (пленочный материал, предотвращающий паровыделение с материала утеплителя и других составляющих конструкции)
• Антисептическое покрытие для древесины
• Битумная мастика
• Декоративные материалы покрытия для потолка и пола.

Метод установки

Организация перекрытия первого и второго этажа начинается с установки балок. Существует несколько методов установки:

1. Балки перекрытия врубаются между элементов несущих стен здания, для чего в материале стены предусмотрены пазы. Такой способ подходит как кирпичным, так деревянным зданиям.

   Заделка балок в пазы кирпичных или блочных стен

2. Балки перекрытия укладываются на кирпичные основания. Крепление получается надежнее. Данный метод применяется чаще всего в перекрытии первого этажанад подвальными помещениями.

Балкам рекомендуется шаг в 1000 мм, такая организация подходит при использовании деревянных досок для покрытия пола толщиной в 50 мм. При использовании 40-мм досок расстояние в балочной системе сокращается до 800 мм и менее. Под доски напольного покрытия с толщиной 25 мм балки укладываются в расстоянии 500 мм. Стоит отметить, что пролет зданий, предполагающих деревянное межэтажное перекрытие с балочными перекрытиями должны иметь длину пролета не более 6 метров.

Расчет сечений балок междуэтажных перекрытий

Технология укладки балок на деревянные стены: метод врезки в верхний венец

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку. При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала. Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Черепные бруски

К моменту сооружения несущих стен и конструкции кровли (временная или постоянная) организуется перекрытие. В перекрытии между этажами предусмотрены элементы, воспринимающие нагрузку, которую оказывает черновой пол верхнего этажа, а также испытывающие усилия от конструкции потолка нижнего этажа. Таким элементом являются черепные бруски, которые подшиваются по балкам с обеих сторон на нижней части. Строители используют обычно сосновый брус сечением 50 мм, который обрабатывается антисептиком и, также как и другие, элементы подлежит просушке. Для создания прочного крепления между черепным бруском и балочной системой используют саморезы по дереву. Затем выстилается черновое покрытие пола второго этажа. Доски чернового пола выполняются из неструганого материала с наименьшей толщиной: типовая толщина доски – 15 мм. На этом уровне конструкции элементы не воспринимают большую нагрузку, так что нет необходимости подбирать изделия с большим сечением. Доски раскладываются в перпендикулярном брускам направлении, чтобы те имели устойчивое опирание на балки, и крепятся на саморезы по дереву. После укладки досок их также необходимо обработать антисептиком.

Лаги с черепными брусками

Гидроизоляция и пароизоляция

Следующим уровнем после чернового пола идет гидроизоляционный пленочный материал. Слои гидроизоляционной пленки идут внахлест, стыки между слоями скрепляются скотчем. На пароизоляционную пленку ложится материал утеплителя. Утеплитель может быть представлен как в виде рулонного материала, так и в виде отдельных плит. Расчет толщины утеплителя производится с расчетом на то, что перекрытие в верхней отметке не должно превышать уровень балок. Иногда конструктивное решение перекрытия позволяет использовать с учетом показателей огнестойкости другие материалы в качестве утеплителя: керамзит, эковата, пенополистирол.

Лаги

Лаги для настила пола кладутся поверх балок перекрытия. Укладка лаг ведется в направлении перпендикулярном направлению балок с шагом до 1000 мм. Лаги представляют собой бруски толщиной от 40 мм и более. Они присоединяются к балкам при помощи металлических уголков, закрепленных на саморезы по дереву. Между лагами и теплоизоляционным слоем часто укладывают дополнительный слой утеплителя. Этот прием позволяет усилить звукоизоляционные и теплоизоляционные свойства конструкции потолка первого этажа и пола второго. Для предотвращения порчи поверхности от непосредственного бытового контакта с жидкостью на дополнительный утеплитель крепят гидроизоляционный слой.

Устройство «пирога» деревянного перекрытия

Чистый пол

Чистый пол может быть также деревянным. Материал кладется на лаги и представляет собой доски, фанерное или гипсокартонное покрытие, которое может служить основанием между перекрытием и декоративными покрытиями (ламинат, пробковая панель, плитка, линолеум, ковролин) . Доски чистого пола второго этажа крепятся на перекрытие при помощи саморезов. Такая конструкция позволяет организовывать теплые полы.

Конструкции деревянных межэтажных перекрытий выгодно отличаются от бетонных за счет сниженной нагрузки и конструкцию первого этажа, и на основание фундамента. Выполненное таким образом перекрытие позволяет снизить экономические затраты на организацию фундамента. Хорошо организованное междуэтажное перекрытие по деревянным балкам должно соответствовать экологическим, теплоизоляционным, звукоизоляционным и эстетическим требованиям.

opotolkax.com

деревянные между этажами, межэтажные в кирпичном доме частном, дерева второго варианты и устройство

Балки из дерева не слишком тяжелые, а значит, не утяжеляют конструкцию. Их можно использовать в частном кирпичном доме или же в других сооружениях, например, административного типа. Лаги из досок обладают длительным сроком эксплуатации, и с ними очень легко работать. К тому же, стоимость их не слишком высока.

Особенности монтажа деревянных перекрытий

Чтобы построить перекрытия из дерева, стоит использовать полотна из лиственницы и хвойных пород. Обработать их не сложно и к тому же, они боле прочные и обладают высокой эластичностью.

Установить на перекрытия можно только просушенные брусья, в противном случае, вполне возможно образование плесени, сырости и даже гниения полотен.

Как проверить сухость бревна? Достаточно постучать по нему топором, и он должен издать звонкий и чистый звук. Длина балок зависит от ширины здания. Балки – это не единственный вариант материала чтобы сделать балочное перекрытие между первым и вторым этажом, так как есть и другие не менее подходящие варианты, посредством которых можно сделать качественный монтаж.

Варианты:

1. Нередко, укладка проводится черепными брусками, сечение которых составляет 50х50 мм. Их правильнее уложить на нижние части балок по обеим сторонам. А уже на них проводится подшивка потолка первого этажа.
2. Междуэтажное перекрытие может быть сделано за счет такого полотна, как черновая доска, которая станет черновым полом мансарды. Сделать ее не сложно, и можно использовать даже нестроганое полотно.
3. Можно положить шпунтованную доску.

Обязательно нужно провести утепление пола мансардного этажа. Толщина утеплителя напрямую зависит от выбранного материала. Как правило, пространство заполняется рулонным материалом, например, волокнистой теплоизоляцией в виде минеральной плиты. Она не горит, отлично сохраняет тепло и при этом хорошая шумоизоляция.

Достоинства и недостатки деревянного перекрытия между этажами

Межэтажное деревянное перекрытие из балок устанавливается при том условии, что ширина пролета не больше 8 м. Между этажами также есть свои несущие конструкции, и это балки, для которых используется брус с сечением 150х100 мм или 150х150 мм. Чтобы определить расстояние между балками, можно своими руками провести расчет. Как правило, этот параметр варьируется 0,6-1 м.

В любом случае требуется наличие гидропароизоляционной пленки, которая исключает проникновение и образование излишек влаги.

Поверхность пола, как чердака, так и подвала, нужно обрабатывать специальными антисептиками для дерева. Деревянные перекрытия самые легкие и потому их устанавливают в жилые дома, особенно используют для чердачного помещения.

Помимо этого, дерево:

• Экологически чистое;
• Обладает хорошей теплоизоляцией;
• Смотрится очень эстетично.

Есть минусы у древесного полотна и заключаются они в склонности к образованию микроорганизмов, грибков и плесени, гниении и разрушении, деформировании полотен, если они изначально выбраны низкого качества.

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Стоит заметить, что нужно:

• Соблюдать технологию;
• Следовать инструкции;
• Обращать внимание на советы специалистов.

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками. Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу. Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Крепеж межэтажных перекрытий по деревянным балкам

Крепить балки для пола второго этажа нужно правильно и для этого используется особая технология. Сначала ведется раскладка крайних элементов конструкции. Их нужно обязательно выровнять по уровню за счет подкладок в виде длинной палки или подкладок, предварительно обработанных мастикой.

Крепеж промежуточных балок проводится с ориентиром на крайние элементы.

Предварительно на брусовом полотне должна провестись обработка специальными антисептическими средствами. Широкая сторона каждой балки устанавливается вертикальным способом, что позволяет усилить жесткость конструкции. В некоторых случаях может не хватить балки в длину дома. Что делать в такой ситуации? Нужно сращивать полотна и устанавливать сборные конструкции.

Стыковка позволяет соединить между собой полотна за счет:

• Сращивания полотен в длину;
• Используя срощенные элементы по ширине;
• Вязки или углового соединения.

Концы балок нужно срезать под острым углом, для смазки стоит использовать специальную мастику и несколько слоев рубероида. Там, где проводится соединение краев балок и стен дома, проводится укладка минеральной ваты в углубления, а уже потом заведение материала для последующего монтажа.

Варианты улучшения несущей способности межэтажных перекрытий

О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.

Варианты усиления:

1. Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
2. Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
3. Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.

Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.

Устройство защиты деревянного перекрытия между этажами

Видычастных домов бывают самые различные точно так же, как и их внутренний состав. Однако, чтобы его построить и жить без проблем, нужно тщательно позаботиться о выборе материалов, проведении перекрытий, грамотной защите материалов.

На этапе проектирования составляется схема будущей конструкции, а также план, в котором должен учитываться не только размер здания, но и то, как она будет защищена от различного рода последствий. Защита требуется от пожара и биологического влияния внешней среды.

Что касается горючести, то каждое полотно имеет свою степень пожаростойкости, однако, выбирая такие банальные материалы, как плиты ОСБ, щиты ОСП или клееный брус, нужен специальный антисептик глубокого проникновения, который предотвратит не только гниение и плесень, но и воспламеняемость.

Лучше отделать помещение, в котором будет установлена печь или камин, металлическим полотном, таким образом, можно предотвратить распространение огня.

В продажу поступают самые различные составы, способные предотвратить возгорание дерева, и выбирать их нужно по:

• Глубине проникновения;
• Сроку эксплуатации;
• Огнестойкости.

Пропитка проводится на этапе, когда осуществляется черновой ремонт, и лучше осуществлять обработку не менее двух раз, после того как тщательно высохнет каждый слой. На этапе проектирования нужно, учитывать и тот момент, сколько определенный вид древесины может выдерживать воздействие огня.

Лучше всего обладают устойчивостью к огню материалы, у которых поперечное сечение 11х24 см, если пролет по ширине составляет 5,8-5,85 м.

Не менее важно защитить дерево от воздействия биологического воздействия, например, воды, за счет которой начинается разрушение древесины, образование плесени и образование микроорганизмов, таких как грибок. Очень редко, но возможно встретить в домах из деревянного бруса насекомых, которые образуются, в первую очередь, в полотнах, которые при строительстве были не обработаны и стали постепенно увлажняться.

Слоеный пирог пола по деревянным балкам

Пол в помещении деревянного дома должен быть прочным, надежным и тщательно продуманным. Чтобы сделать и закрепить пол в деревянном доме, можно применять множество различных технологий, одной из которых считается пирог, который пользуется особой популярностью.

Особенность его состоит в укладке слоев в следующей последовательности:

• Пароизоляция;
• Гидроизоляция;
• Звукоизоляция;
• Теплоизоляция;
• Стяжка или, другими словами, бетонное полотно.

Что касается утеплителя, то наполнением пространства второго этажа должна быть минеральная вата, а вот керамзит или шлак с опилками подойдет для обустройства пола на первом этаже. Утепление пола в комнатах, где будет повышенная влажность, нужно делать посредством такого материала, как стекловолокно, так как у него оптимальные свойства гидроизоляции.

Перекрытие второго этажа по деревянным балкам (видео)

Соблюдение технологии и инструкции, представленной специалистами высшей категории, позволит сделать перекрытия и их отделку в лучшем виде и без допущения оплошностей. Самое главное, не торопиться и тщательно продумывать каждый последующий шаг.

Подробно: балки перекрытия (фото примеров)

{mainvote}

Внимание, только СЕГОДНЯ!

kitchenremont.ru
