План стропил двускатной крыши - Всё о кровле

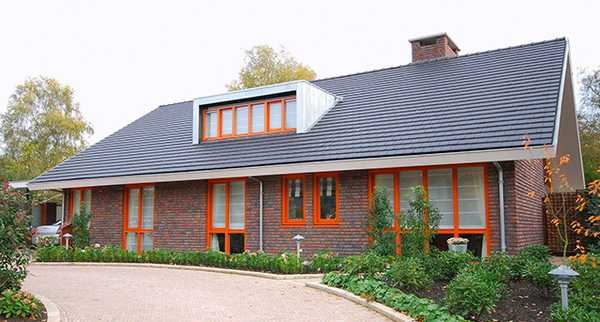

Традиционный дом с двухскатной крышей – надежность и долговечность по приемлемой цене

Наиболее популярными в России всегда были проекты домов с двухскатной крышей. Это произошло, скорее всего, из-за климатических особенностей нашей страны. Зимой на скатные крыши наметает меньше снега, он сам сползает с поверхности крыши, и тем самым нагрузка на кровлю уменьшается.

Количество скатов никак не влияет на параметры крыши, поэтому выбор зависит от предпочтения конкретных людей. Двухскатная форму чаще всего применяют при сооружении небольших частных домов, которые идеально вписываются в любую местность. Монтаж двухскатной крыши отличается легкостью. Кроме того, такая кровля очень надежна в эксплуатации. Конструкция двухскатной крыши позволяет применить любую разновидностькровельных материалов от шифера до современной металлочерепицы.

Уклон кровли – важный параметр двухскатной крыши

Оптимальный уклон для домов в засушливой местности 25-45 градусов. В регионах с большим количеством осадков лучше выбирать кровлю с наклоном от 45 до 60 градусов. План кровли двухскатной крыши должен учитывать, что угол наклона будет также зависеть от ветра, господствующего в данной области: чем больше наклон, тем сильнее парусность конструкции.

В зависимости от уклона используются разные кровельные покрытия. Например, шифер, черепица применяются только на скатах, уклон которых не меньше 22 градусов.

Общая стоимость кровли напрямую зависит от уклона скатов. Чем он больше, тем затратнее в плане использования материалов, а значит, дороже.

Схема стропильнойсистемыдвухскатнойкрыши

Основополагающие элементы стропильной системы – это непосредственно стропила, подкосы, мауэрлат, обрешетка. Верхние стороны стропильных ног нужно соединять внахлест друг на друга с помощью накладок. Нижние концы прикрепляются к мауэрлату, опорным брусьям, сделанным из бревен и обработанным в два канта.

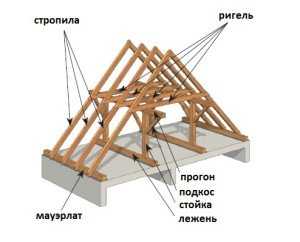

Схема стропильной системы

Существует два вида систем двухскатных крыш: с наслонными и висячими стропилами. Применяемый тип стропил связан с размером здания.

Во-первых, необходимо произвести правильный расчет стропильной системы. Лучше всего для этого нанять квалифицированного специалиста. Если вдруг произойдет ошибка в подсчетах нужного сечения стропил, вероятно нарушение сочленения узлов системы или даже разрушение всей стропильной системы. В любом случае, дальнейшая эксплуатация уже будет невозможна.

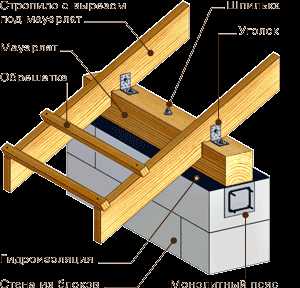

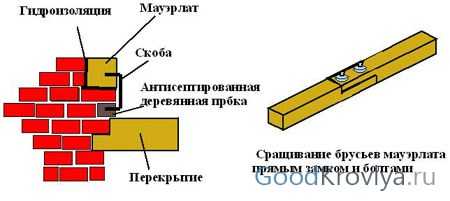

Крепление мауэрлата (опорного бруса) может производиться различными способами:

  • Самый распространенный и, одновременно, надежный вариант, применяемый при строительстве крыш большой площади (больше 250 м 2 ), состоит в следующем: при возведении стен, на которые будет крепиться мауэрлат, сверху заливается бетонная балка или же создается сплошной бетонный пояс по периметру строения (армопояс). В него вмуровываются шпильки с сечением не меньше 12 мм. То есть, при креплении мауэрлата шпильки должны проходить через его ось. При этом от края бруса до края армопояса должно остаться около 5 см.

Размещайте шпильки на расстоянии примерно 1,5-2 м, рассчитывая на то, что края каждой части бруса мауэрлата были надежно закреплены.

Более дешевый способ: вместо шпилек можно вмуровать части арматуры и к ним уже приварить болты с обрезанными головками.

Если вы не хотите предварительно вмуровывать шпильки, можете использовать анкера. Но это обойдется дороже.

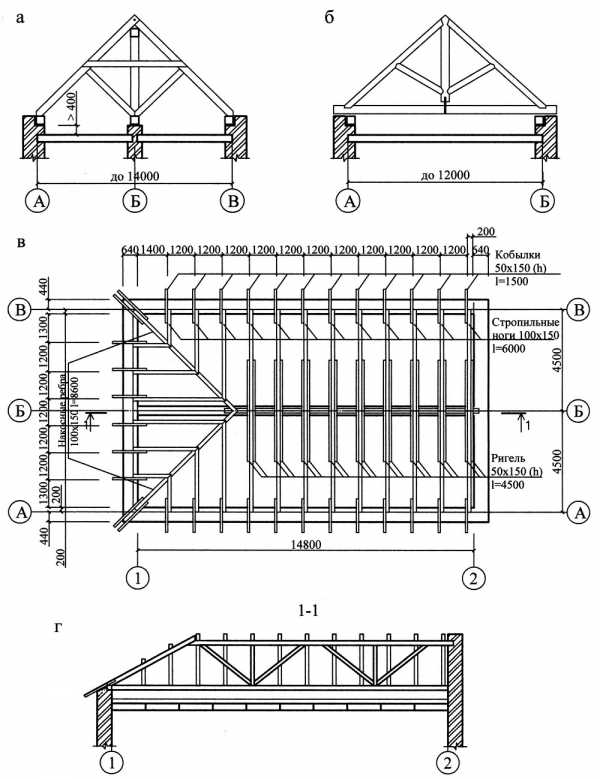

Чертеж стропильной системы двухскатной крыши приведен ниже. На нем наглядно изображены все основные крепления и узлы.

  • В этом случае шпильки необходимо вмуровывать прямо в саму стену во время кладки. В этом случае шпильки будут длиннее, а замуровывают их немного глубже. Этот вид крепления не такой надежный как первый, но если вы строите здание с крышей меньше 250 м 2 и он вполне подойдет.
  • Наиболее простой метод. Закрепление мауэрлата предварительно заложенной в кладку толстой мягкой проволокой. За несколько рядов до окончания кладки, между рядаминеобходимо уложить середину проволоки, так чтобы с двух сторон равномерно виднелись ее концы с длиной, достаточной для обвязки мауэрлата.

Чтобы проволока была не заметна, её наружный конец прячут, пропустив между кирпичами через растворный шов. Этот способ очень распространен и весьма надежен, если строение скромных размеров.

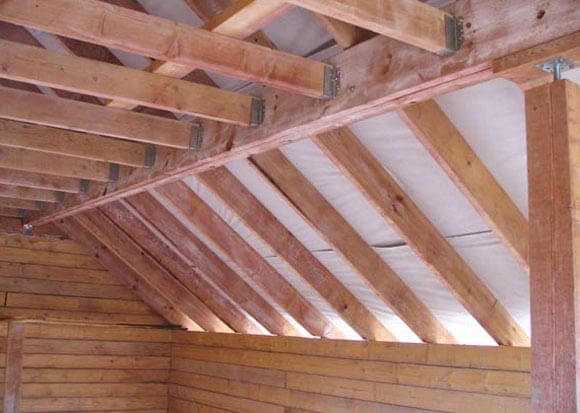

Стропила можно прикреплять прямо к балкам перекрытия, без использования мауэрлата, в случае если стены и балки крепкие.

План стропил двускатной крыши предусматриваетиспользование в качестве мауэрлата, например,верхнего венца рубленого дома. Но в некоторых случаях необходим отдельный мауэрлат.

Для наибольшей устойчивости стропил между стойками и прогонами делаются подкосы. Параметры стропильных ног и подкосов определяется расчетом кровли крыши. Обычно ширина стропильных досок примерно составляет 5 см, высота — от 15 до 20 см.

Чтобы образовать свес, защищающий внешнюю стену от промокания, стропила или затяжки выводят за ее плоскость минимум на 40-50 см.

Не забудьте сделать гидроизоляционный слой под мауэрлат. Без него срок службы конструкции заметно сократится. Для этой цели хорошо подойдет рубероид или другой подобный материал.

Между стропилами в несколько слоев укладывают теплоизоляцию со смещением швов. Лучше всего в качестве утеплителя применять минеральную вату, так как она имеет низкую теплопроводность. С внутренней стороны теплоизоляции натягивается и фиксируется пароизоляция в виде полиэтиленовой пленки. Далее монтаж двухскатной крыши.

Далее укладывается гидроизоляционная паропроницаемая пленка — диффузионная мембрана с перфорированной структурой. Этот материал выпускает пар, попадающий в утеплитель из внутреннего помещения, наружу, но не позволяет просочиться влаге извне.

Сборка обрешетки

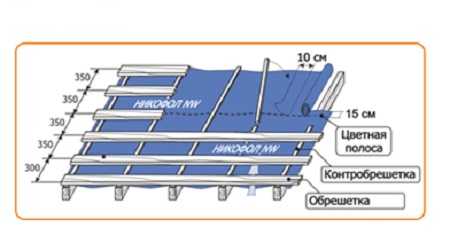

Схема обрешетки крыши

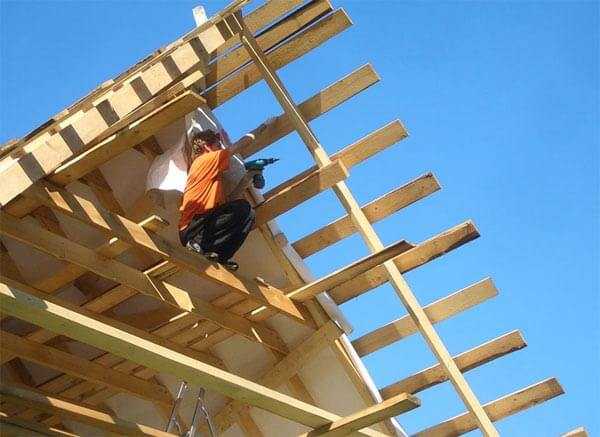

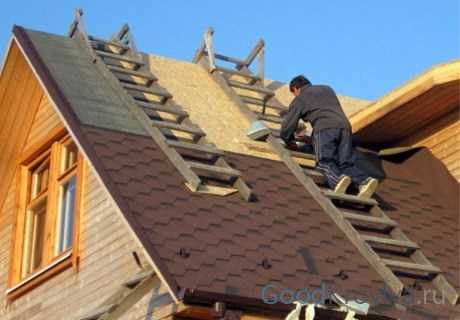

Сборка обрешетки является последним этапом при возведении двухскатной крыши перед кровельными работами. Обрешетка обычно изготавливается из бруса с сечением 4*4, 5*5, 6*6 см и устанавливается перпендикулярно по отношению к стропилам.Это предусматривает чертеж двускатной крыши. Обрешетка принимает на себя вес кровли и перераспределяет нагрузку на стропила, которые после проецируют её на несущие стены здания.

Шаг обрешетки выбирают в зависимости от вида материала покрытия. Некоторые материалы нуждаются в устройстве сплошного настила. К ним относятся все виды мягких кровель, плоский шифер. Под мягкую битумную черепицу дополнительно поверх настила расстилается подкладочный ковер, который служит для выравнивания поверхности, защищает ее от излишней влажности на этапе укладки кровельных материалов. В качестве подкладки чаще всего используют стеклохолст, пропитанный модифицированным битумом.

Постройка дома с двухскатной крышей – отличный выбор людей готовых к самостоятельной работе. Этуконструкцию, в разрезе будет представляющую собой треугольник, опирающийся на стены здания, достаточно просто будет возвести. Здесь вы сможете варьировать угол наклона кровли и высоту спуска.

Установка и схема стропильной системы

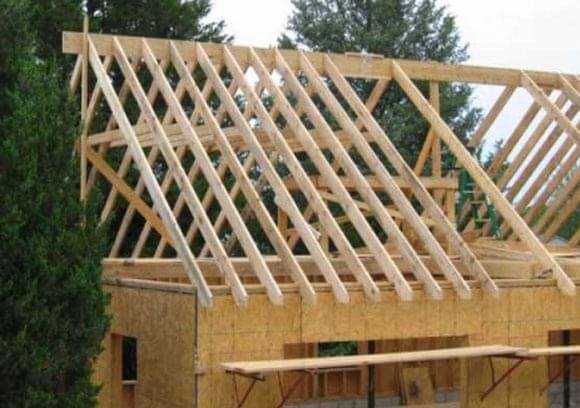

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

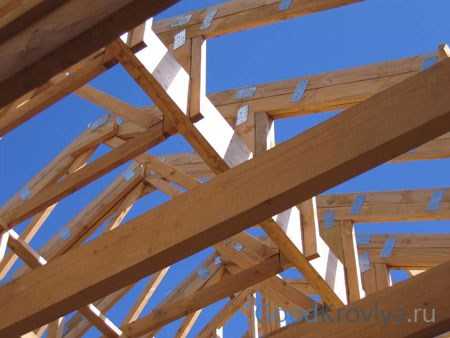

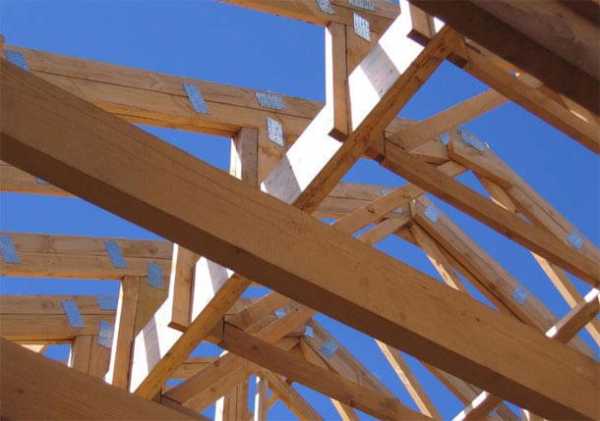

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества «). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: «Чертеж двухскатной крыши «). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: «Как сделать стропильную систему своими руками «).

Расчет элементов

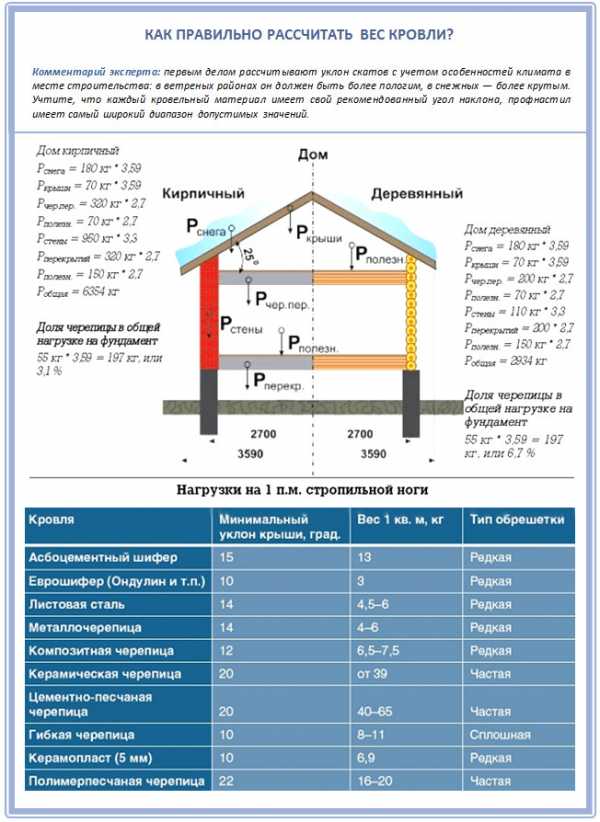

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы (прочтите: «Как правильно сделать расчет стропильной системы «).

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил (читайте ещё: «Виды стропильных систем, в чем разница «).

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Как крепить стропила на односкатную крышу, подробно на видео:

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

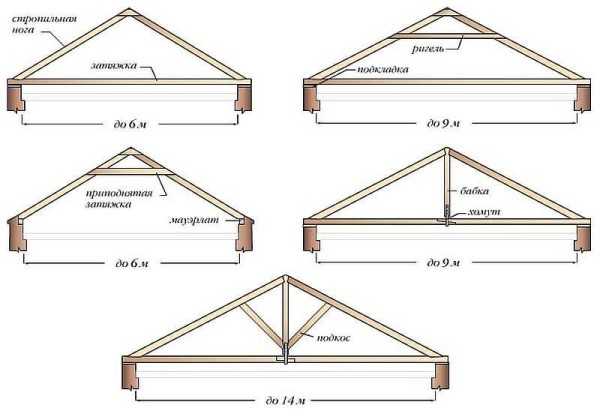

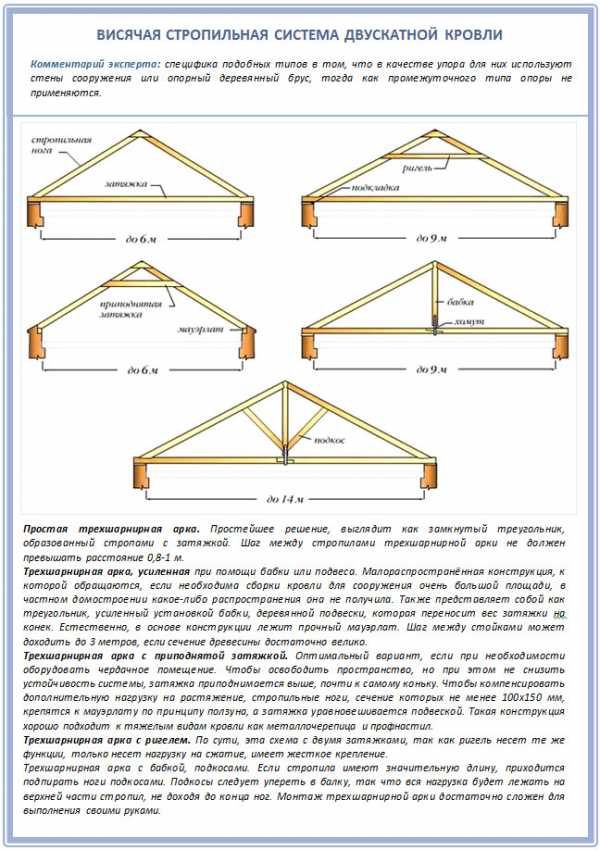

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

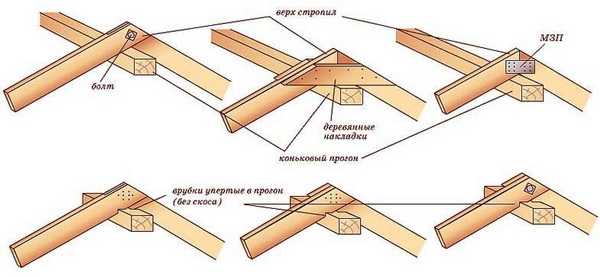

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

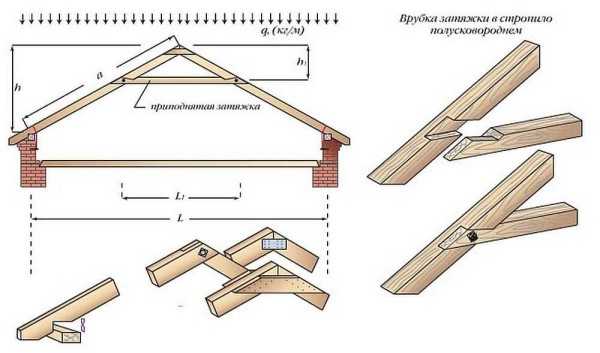

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

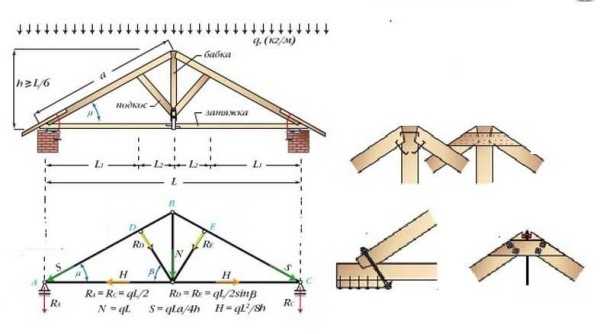

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

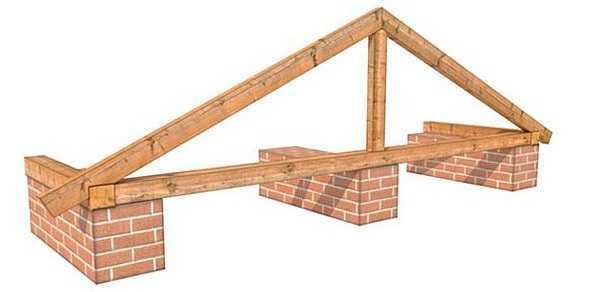

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

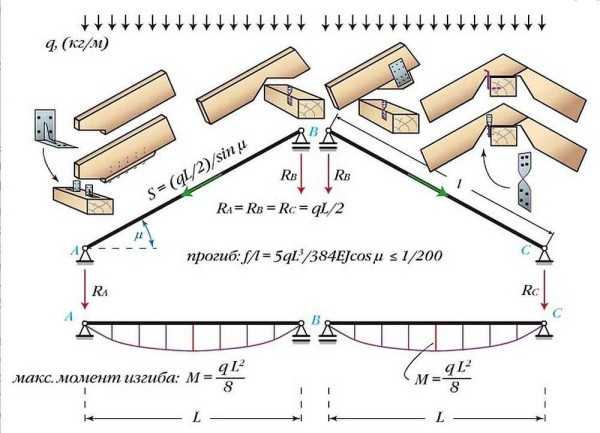

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

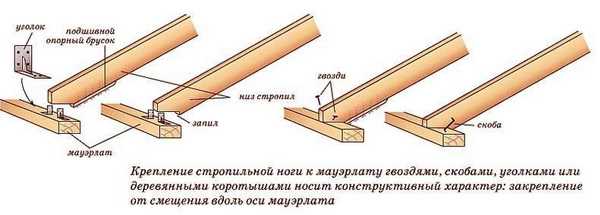

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

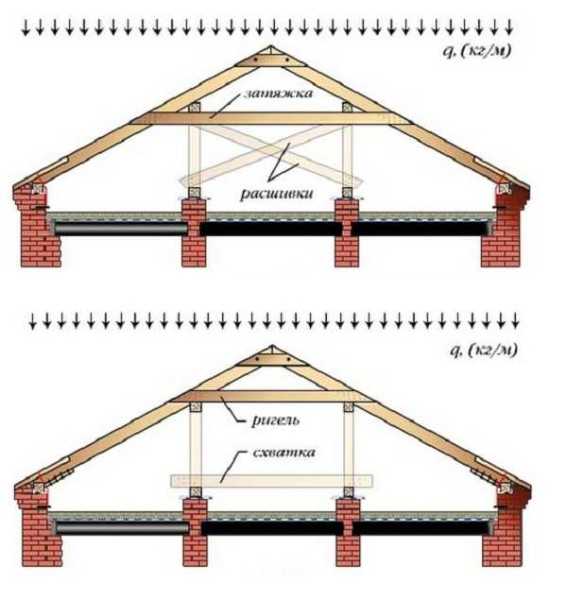

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

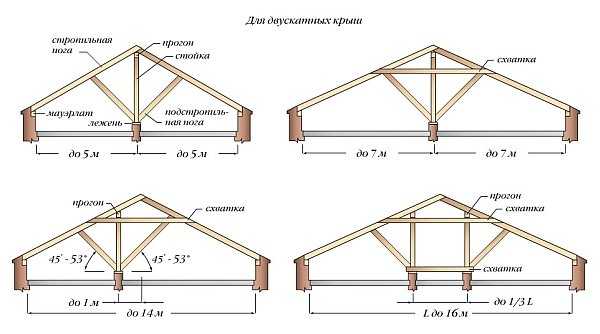

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

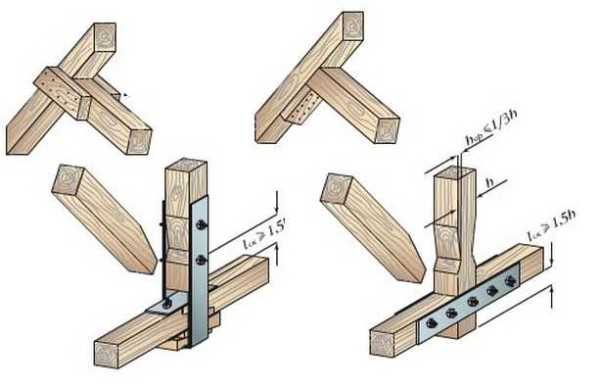

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Источники: http://roof-tops.ru/ustroistvo/tradicionnyj-dom-s-dvuxskatnoj-kryshej/, http://kryshadoma.com/stropilnaya-sistema/ustanovka-i-skhema-stropilnoy-sistemy.html, http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi

krovlya-mp.ru

План стропил двускатной крыши - Всё о металлочерепице

Устройство, виды и монтаж стропильной системы двухскатной крыши

Среди большого разнообразия видов крыш наибольшей популярностью на протяжении нескольких столетий пользуется двухскатная крыша. Относительная простота конструкции, отличная устойчивость, приспособленность под разные климатические условия – весомые аргументы, проверенные многолетней строительной практикой. Стропильная система двухскатной крыши имеет некоторые особенности и нюансы при ее установке, которые и рассматриваются в данной статье.

Типы двускатных крыш

Двухскатная крыша, также ее называют щипцовой, представляет собой две наклонные прямоугольные плоскости – скаты крыши, которые устанавливаются под определенным углом к наружным стенам здания. За счет угла наклона скатов обеспечивается естественный сток природных осадков (дождь, талая вода).

Крыши с неравномерными углами наклона скатов (т.е. расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Ломанная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Двухскатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали ее любимицей не только профессиональных строителей, но и начинающих специалистов.

Первое, на что стоит обратить внимание при организации строительства двухскатной крыши – это угол ее наклона. В меньшей степени он зависит от архитектурных особенностей, но в большей степени от климатических особенностей региона, в котором будет возводиться крыша и от типа, устанавливаемой кровли. Крыши с крутым углом наклона устанавливается в регионах, которые подвержены частым выпадениям осадков. Районы с сильными зонами ветров требуют установку пологих скатов, чтобы разгрузить конструкцию от ветровых нагрузок.

Угол наклона скатов может лежать в пределах от 5 до 90°. Распространенным вариантом является крыша, имеющая угол наклона 35-45°. Такой вариант наиболее экономичный, в плане расхода строительных материалов и равномерного распределения нагрузки по всему периметру здания. При таком угле наклона чердачное помещение делается холодного типа и в дальнейшем оно не пригодно для проживания в нем.

Если необходимо обустройство чердачного помещения под жилую комнату, тогда необходимо использовать ломанную двухскатную крышу. В таком случае верхняя часть крыши станет более пологой, а нижняя будет иметь крутой уклон. Чердачное пространство увеличится и появится возможность использовать его под мансардное жилье. Для такого вида скатов усложнится конструкция стропильной системы по сравнению с использованием простого варианта.

Виды стропильной системы двухскатных крыш

Устройство стропильной системы двухскатной крыши имеет различия в использовании опорных оснований для стропил. Различают висячую и наслонную систему стропил. Соответственно, стропильные системы используют в своей конструкции висячие, либо наслонные стропила. Существует и третий вариант — гибридный, когда в стропильной системе установлены как висячие, так и наслонные стропила.

Висячие стропила используют в сооружениях с расстоянием между опорами не более 6-6.5 метров.

Наслонные стропила устанавливают в зданиях с несущей средней стеной или со столбчатыми опорами внутри.

Несущими элементами конструкции в двухскатной крыше являются стропильная система и мауэрлат.

Стропильная система включает в себя такие элементы как: стропильные ноги, вертикальные стойки, наклонные подкосы, ригели, распорки, коньковой прогон. Все эти элементы, соединенные в единую конструкцию и формируют стропильную систему, как таковую.

Материал, из которого изготавливают стропила и другие элементы конструкции, может быть выполнен из дерева, железа и железобетона.

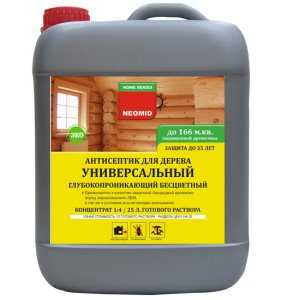

Перед использованием материала необходимо обратить внимание на то, чтобы попавшиеся сучки не превышали по своей длине трети толщины материала!

Мауэрлат – это брус с сечением от 100×100 мм до 200×200 мм, который подкладывается под стропильную ногу или прокладывается по всему периметру конструкции. Его предназначение — распределение равномерной нагрузки на наружные стены.

Монтаж мауэрлата происходит на верхнем стенном обрезе. Установка происходит либо по оси стены, либо со смещением к наружной или внутренней грани стены (но не более 50 мм от наружной грани). Перед установкой мауэрлата, под него подкладывают гидроизоляционный материал, в качестве которого, чаще всего, выступает рубероид. Соединение звеньев мауэрлатов должно быть прочным и происходит с помощью прямых замков.

Монтаж стропил двухскатной крыши

Перед началом установки стропил происходит крепление мауэрлатов к продольным стенам с помощью анкерных болтов. Далее необходимо определиться с оптимальным сечением стропильных ног, которое зависит от их длины и расстояния между ними. Для этого можно воспользоваться приведенной ниже таблицей, которая позволяет подобрать сечение стропильных ног в зависимости от их длины. Если необходимо, чтобы пиломатериалы имели другую ширину и длину стропильных ног, то требуемый размер достигается путем их сращивания (наращивания) при помощи крепежных элементов.

Если будет использоваться утеплитель, то необходимо подобрать рациональное расстояние между стропилами таким образом, чтобы как можно меньше пришлось обрезать теплоизоляционный материал.

Установка стропил двухскатной крыши происходит в следующем порядке:

  1. Вначале делается шаблон, по которому будут собираться стропильные фермы. Для этого берутся две доски (длина доски равна длине стропильной ноги) и соединяются с одного края между собой одним гвоздем.
  2. Получившаяся конструкция (ножницы), свободными краями досок кладется на опоры, в места, где будут опираться стропильные ноги. Полученный, финальный угол – угол наклона ската крыши, необходимо зафиксировать с помощью нескольких гвоздей, а для лучшей фиксации угла, закрепить между досками поперечную перекладину.
  3. Далее делается еще один шаблон, с помощью которого, будут выполняться монтажные запилы на стропилах. Проще всего его изготовить из фанеры.
  4. На стропилах вырезают монтажные запилы при помощи шаблона и соединяют между собой под углом наклона ската. Получившийся треугольник называют стропильной фермой, который поднимают на крышу с помощью вспомогательных конструкций (лестница, лаги и т.п.) и крепят к мауэрлату.
  5. В самом начале устанавливают две крайние фронтонные фермы. Для их правильной горизонтальной и вертикальной установки используют временные подкосы, которые к ним крепят.
  6. Между крайними вершинами ферм протягивают шнур, который служит для обозначения будущего конька, а также для уровня остальных промежуточных стропил.
  7. Далее поднимаются и устанавливаются остальные стропильные фермы на ранее подсчитанном расстоянии (не менее 0.6 м) друг от друга.
  8. Громоздкие конструкции, в зависимости от необходимости, укрепляются ригелями, подпорами, подкосами и т.п.
  9. Коньковый брус (прогон) устанавливают на специальных опорах. Дальше к нему крепятся промежуточные, диагональные и короткие стропила.

Расчет нагрузок и угла наклона

Правильный и точный расчет стропильной системы двухскатной крыши – залог будущей прочности и надежности вашего дома. При проектировании сложной кровельной конструкции ее расчет должен производить только профессионал. Расчет двухскатной крыши с небольшой площадью можно рассчитать самостоятельно с помощью несложных инструкций и применением простых формул. В конечном итоге, при самостоятельном подсчете, все равно лучше обратиться за советом к специалисту, чтобы быть окончательно уверенным в надежности и прочности будущей кровли.

В самом начале определяются с углом наклона кровельных скатов. Угол наклона в 5-15°; подходит для небольшого числа кровельных покрытий. Ввиду этого вначале выбирается кровельный материал, а уже потом рассчитывается стропильная система. При угле наклона выше 45° подходит любое кровельное покрытие, но вместе с этим растут и материальные расходы.

Также необходимо точно подсчитать временные нагрузки — ветровые и снеговые. Пределы снеговой нагрузки лежат в диапазоне 80-320 кг/м 2 и зависят от климатического района. На кровле с углом наклона не более 25° коэффициент перехода от снегового покрова на крышу равен 1. Для крыш с уклоном 25-60° коэффициент принимается равным 0.7.

К примеру, при нагрузке снегового покрова на земле 120 кг/м 2 нагрузка на кровле с углом наклона 25-60° составит 120×0.7=84 кг/м 2 .

Ветровая нагрузка подсчитывается при использовании коэффициента изменения ветрового давления и аэродинамического влияния.

Подсчитывается вес кровельного пирога — постоянная нагрузка, которая включает в себя вес обрешетки, контробрешетки, утеплителя, кровельного материала, а также, в случае с мансардой, вес внутренней отделки потолков. Средняя величина постоянной нагрузки колеблется в пределах 40-50 кг/м 2 .

Таким образом, подсчитывается общая нагрузка, которая состоит из постоянной и временной нагрузок. Исходя из общей нагрузки на квадратный метр кровли, подбирается сечение стропильных ног.

В любом случае, при расчете стропильной системы двухскатной крыши, необходимо доверить работу специалистам, также можно воспользоваться справочниками в сети и специализированными интернет ресурсами.

Похожие новости

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Установка и схема стропильной системы

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества «). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: «Чертеж двухскатной крыши «). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: «Как сделать стропильную систему своими руками «).

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы (прочтите: «Как правильно сделать расчет стропильной системы «).

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил (читайте ещё: «Виды стропильных систем, в чем разница «).

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Как крепить стропила на односкатную крышу, подробно на видео:

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Источники: http://vseokrovle.com/stropilnaja/6-stropilnaja-sistema-dvuskatnoj-kryshi.html, http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi, http://kryshadoma.com/stropilnaya-sistema/ustanovka-i-skhema-stropilnoy-sistemy.html

stroykrishu.ru

Устройство стропильной системы двухскатной крыши – план работы + Видео

Виды кровли бывают разные, они отличаются по форме и состоят из различных материалов, однако общее для всех — наличие основы. Рассмотрим устройство стропильной системы для двухскатной крыши.

Конструкция стропильной системы крыши

Итак, каждое строение имеет кровлю, которая на чем-то держится. Именно эта опора, без которой монтаж крыши просто-напросто не был бы возможен, и называется стропильной системой. Состоит она из множества конструктивных элементов, к ним относятся раскосы, стойки, коньковый прогон, обрешётки с контробрешеткой и др. По сути, ее значимость сопоставима со скелетом в теле человека.

В качестве же строительного материала в основном выступает дерево. Однако не стоит думать, что подойдет абсолютно любая древесина, абы были выдержаны размеры. Для этой цели берут только качественные материалы, желательно хвойных пород. Кроме того, они должны быть хорошо просушены в естественных условиях. Также перед применением все элементы необходимо обработать специальным антисептиком, предотвращающим появление грибка, плесени, гниения и повреждение термитами. Побеспокойтесь еще и о пожарной безопасности, для этого также продаются различные виды специальных растворов.

Особенностью всех новых построек непременно будет усадка, поэтому многие строители советуют устанавливать плавающие стропила. Их схема приниципиально не отличается от выбранной вами, доработка проводится только для крепления ноги и конькового бруса. Производят установку без жесткой фиксации, и в процессе усадки стропила могут немного изменить расположение своих элементов, при этом не видоизменяясь и не теряя в прочности. В противном случае части конструкции могут прогнуться или даже сломаться.

Двухскатная крыша и виды стропильной системы для нее

Как понятно из названия, устройство двухскатной конструкции предполагает два крыла, т. е. наклонные плоскости, соединяющиеся между собой в самой верхней части. Что же насчет низа, так он упирается в стены постройки. Передний и задний фронтоны могут быть кирпичными, выложенными из шлакоблока или иного строительного материала. Кроме того, их нередко декорируют, тем более что на сегодняшний день существует масса способов придать этому элементу неповторимый вид.

Данная конструкция стропильной системы крыши имеет множество плюсов, например, возможность обустроить чердачное помещение, конечно, для проживания оно не годится, но хранить там вещи вполне реально. Также появившееся пространство часто используют как мансарду. Кроме того, это достаточно экономный вариант, а вероятность протекания минимальна.

Теперь стоит немного остановиться на том, какие варианты стропильных систем двухскатной крыши существуют. Итак, есть висячие и наслонные виды конструкций. В первом случае опорой является конек кровли, а во втором стены дома, а также дополнительная промежуточная опора, например, средняя несущая стена. Отличаются эти стропила и принципом службы.

Балки висячей системы работают одновременно и на сжатие, и на изгиб, что же наcчет наслонных, так в этом случае упор идет только на изгиб.

Оптимальный вариант — комбинированное устройство двухскатной крыши (чередование наслонных и висячих стропильных элементов). Используя такой способ можно не только сэкономить строительный материал, но и сделать конструкцию несколько прочнее, а это нелишнее. Ведь на эту часть дома приходятся большие нагрузки, например, иногда человек вынужден забраться на нее, чтобы отреставрировать, кроме того, не стоит недооценивать силу ветров, снега, ливня и т. д. Так что независимо от вида выбранной стропильной системы двухскатной крыши конструкция обязательно должна быть достаточно надежной и крепкой.

Устройство стропильной системы для двухскатной крыши своими руками

Итак, разобравшись с основными понятиями, нужно уделить внимание и непосредственно практической части.

Как сделать стропильную систему двухскатной крыши своими руками - пошаговя схема

Шаг 1: Устройство основания под стропила

Непосредственно к монтажу стропильной системы крыши можно приступать только после того, как будут установлены фронтон, конек, мауэрлат, а также балки перекрытия (для мансарды берутся брусья большего сечения). Кроме того, следует застелить на перекрытие доски, которые будут служить полом мансарды либо чердака, в зависимости от назначения помещения.

Шаг 2: Подготовка материала

Конечно же, подготовить рабочее место нужно в первую очередь, однако то, насколько прочной будет конструкция стропильной системы вашей двухскатной крыши во многом зависит от качества материала. Так что покупаем только высококачественный лес - наиболее подходящие для данной цели балки с размером сечения от 50х100 мм. Меньший размер не всегда способен служить долгое время, а во время сильных ветров или схода снега вы будете слышать жалостливый скрип дерева. Не забудьте обработать их всеми необходимыми средствами, о них уже говорилось несколько выше. Далее осуществляем раскрой элементов для стропильной системы. Намного удобнее делать это на земле, а потом поднимать готовые детали. На коньке следует сделать пропилы, в которых он будет стыковаться с ногами стропил.

Шаг 3: Монтаж

Установив конек, следует отметить и места крепления балок к мауэрлату и сделать там пазы. В первую очередь устанавливаются крайние балки. Затем между ними натягивается прочная нить (подойдет леска), чтобы легче было выставлять промежуточные ноги. Крепятся же балки к коньку длинными гвоздями, а вот чтобы осуществить их фиксацию к мауэрлату, понадобятся анкерные болты. Чтобы увеличить надежность двухскатной конструкции следует установить дополнительные распорки, они также прибиваются гвоздями.


remoskop.ru

правильный расчет и установка всех элементов стропильной системы

Что защищает нас в непогоду от дождя и снега, а в жару от солнца? Правильно, это крыша. Кровля — это такой же неотъемлемый элемент любого здания, как стены и фундамент, поэтому при строительстве ей уделяется особое внимание. Как сложная в конструкционном плане архитектурная система, крыша нуждается в подробном проектировании с расчетом нагрузок и сечений несущих балок, их длины, расстояний между пролетами и т. д. Стропильная система двухскатной крыши должна быть рассчитана с учетом всех этих факторов. Сделать такой расчет сможет только подготовленный инженер, но сегодня пользуются типовыми расчетами и таблицами параметров тех или иных элементов конструкции, которые указаны в зависимости от площади кровли, длин стропил, наличия промежуточных опор и т. д.

Представить себе двухскатную крышу очень просто: это самая обыкновенная «треугольная» конструкция, состоящая из двух плоскостей или скатов, которые расположены под углом к более длинным стенам дома, а сверху соединяются, образуя угол.

Наклон скатов может быть от 5° до 90°, в зависимости от типа кровли, конструкции стропильной системы, климатических особенностей местности. Для регионов с большим количеством осадков предпочтительнее ставить крутые стропила с большим углом наклона, а для мест, где велика вероятность ураганных ветров, лучше использовать пологие крыши, парусность которых максимально понижена.

Двухскатная крыша состоит из двух прямоугольных плоскостей, стоящих под углом к стенам, и двух треугольных фронтонов

В самом общем виде любая крыша — это система несущих и ограждающих элементов.

К несущим элементам относится мауэрлат и стропильная система двускатной крыши. Ограждающий элемент — это кровельный пирог, пароизоляция и т. д.

Мауэрлат представляет собой брус или балку, установленную на верхнем окончании длинных стен здания и прикрепленную к этим стенам жестким креплением, способным выдержать значительную нагрузку. Этот элемент выполняет две функции:

  1. Крепление стропильных ног к стене здания.
  2. Распределение нагрузки равномерно по всей длине несущей стены.

Стропильная система состоит из множества элементов

Стропильная система включает следующие элементы:

  • стропильные ноги или просто стропила;
  • коньковый прогон;
  • промежуточные прогоны;
  • ригеля;
  • нижняя затяжка;
  • подкосы;
  • стойки;
  • лежни;
  • обрешетка;
  • дополнительные элементы.

К дополнительным элементам относятся всевозможные распорки и вспомогательные крепления, кобылки и нарожники.

Конструктивные элементы стропильной системы двускатной крыши

Установка стропильной системы двухскатной крыши начинается с монтажа мауэрлата. В зависимости от размеров, площади, угла наклона и веса кровли крепление бывает анкерным, проволочным или скобяным.

Для крутой кровли большой площади самым надежным будет такое крепление мауэрлата: на верхнем окончании стен заливают армопояс, в который заранее замуровывают анкера с резьбой на конце. Шаг крепления анкеров обычно не превышает двух метров. Длина анкера должна учитывать 3-х сантиметровый выпуск для гайки.

Мауэрлат крепится к стене максимально жестко

Если армопояс не предусмотрен, анкера могут быть замурованы в кирпичную кладку. Также между кирпичей пропускается стальная проволока — катанка, свободные концы которой выводятся наружу и служат для крепления мауэрлата.

Наконец, брус можно закрепить скобой, один конец которой вбивается в дерево, а другой, обычно ершенный, в стену. Также дополнительной опорой для мауэрлата может служить конструкция карниза с порожком, в который будет упираться деревянная балка.

Стропильные ноги — основные несущие элементы системы. Они берут на себя всю нагрузку и передают ее стенам через мауэрлат, стойки и лежни. Поэтому в зависимости от наличия и количества опорных элементов коробки дома, величины пролетов между ними, конфигурации стен, площади и формы крыши, степени интенсивности нагрузок на кровлю стропила бывают разных видов:

  1. Висячие стропила.
  2. Наслонные стропила.

Висячие стропила опираются только на внешние несущие стены своими нижними концами. Таким образом, на балки стропильных ног воздействуют сжимающие и прогибающие нагрузки. Также довольно велика сила, с которой стропила стремятся разъехаться, поэтому необходимо уделить должное внимание нижним затяжкам. Чем выше ставится затяжка, тем она должна быть массивнее и лучше закреплена. Такой способ установки возможен при расстоянии между опорами не большем 6,5 м.

Наслонные стропила опираются как на внешние стены своими концами, так и на промежуточные стены или столбы серединой. Сжимающая нагрузка при этом не воздействует на балку. Одна дополнительная опора увеличивает перекрываемую стропилами ширину до 12 метров, а две — до 16.

Отличия висячих и наслонных стропил, висячие сверху

При величине пролета, большем 8 метров, параллельно нижней затяжке между вершинами стропильных досок врезается ригель, если пролет не превышает 8-ми метров, достаточно параллельно затяжке установить балку с подкосами.

Для увеличения длины проема между боковыми опорами и повышения жесткости всей системы коньковый прогон упирают в стойки с подкосами, которые уменьшают нагрузку на нижние затяжки и прогиб стропильных ног.

Во-первых, установка и монтаж стропильной системы должны производиться по предварительному проекту в соответствии с чертежом. Также в проекте должны быть указаны все размеры, углы, расстояния и т. д. По этому проекту будет производиться закупка и подготовка материала, а также планирование и проведение работ.

Во-вторых, расчет стропильной системы двухскатной крыши лучше доверить специалисту. Как правило, общий проект дома включает устройство кровли, однако часто эту функцию выполняет организация, которая будет заниматься монтажом и установкой конструкции. В таком случае проект кровли должен быть согласован с общим архитектурным планом.

В-третьих, экономить на качестве пиломатериала не следует. Сырье для всех элементов стропильной системы должно быть высококачественным, иметь невысокую влажность. Не допускаются доски и брусья с гнилью, сучками, трещинами, дефектами от насекомых и другими недостатками.

Установка начинается с крепления бруса мауэрлата. Встречаются как сплошные покрытия, так и отдельные подкладки под стропильные ноги. Предпочтительнее все же установка сплошного мауэрлата, так как он распределяет нагрузку равномерно. Брусья сращиваются прямым замком и закрепляются друг с другом болтами.

Двускатная крыша применяется наиболее часто, особенно, если дом в плане представляет собой прямоугольник

Далее делают временный настил из досок, который способен выдержать вес взрослого человека. После этого пары стропил скрепляются под нужным углом друг с другом. Крепление может производиться внахлест болтами или встык с использованием забитых навстречу гвоздей. При креплении встык балки должны быть обрезаны максимально точно, чтобы не было щелей.

Нижняя часть стропила зарезается в месте крепления к мауэрлату таким образом, чтобы оно упиралось плоскостью зареза в балку и не съезжало вниз. Также можно делать прорезь в мауэрлате, однако на прочность соединения эта мера особо не влияет. Крепление стропила к балке мауэрлата делают так: забивают два гвоздя в боковые плоскости стропильной доски так, чтобы они вошли в мауэрлат, а третий гвоздь вбивают в вертикальную плоскость стропила перпендикулярно его оси, притягивая доску к балке.

Стыки и соединения можно укреплять металлическими пластинами, а стропила притягивать к мауэрлату скобами. Если предусмотрен коньковый прогон (балка, проходящая под верхним углом крыши), то под него также делается пропил в стропилах. Если длина стропила превышает 4,5 метра, целесообразно укрепление системы с помощью ригеля. Для ломаной крыши в месте разлома устанавливают промежуточный прогон, который опирается на стойки. Промежуточные прогоны распираются затяжками, параллельными нижней. Также промежуточный прогон следует устанавливать, если длина стропила превышает 6 метров.

Стропила, укрепленные подкосами

Когда установлены стропила, прогоны и стойки, стропильные доски подпираются подкосами. Стойки упираются в лежни, которые передают нагрузку стенам дома.

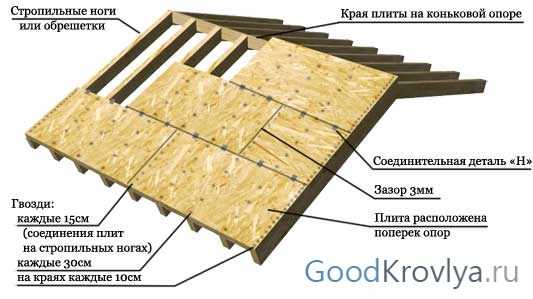

В последнюю очередь набивается обрешетка. Шаг обрешетки зависит от материала кровли: для рулонных покрытий обрешетка делается практически сплошной, с шагом до 10 мм, для шифера шаг составляет до 500 мм, контробрешетка также делается с шагом 500 мм. Для металлочерепицы достаточно однослойной обрешетки, для других материалов лучше использовать двухслойную. Сплошная обрешетка, вне зависимости от материала кровли, делается в местах пересечений и стыков (ребра, ендовы, конек, разжелобки).

Для мягкой кровли необходима сплошная обрешетка

После того как обрешетка готова, можно приступать к паро- и гидроизоляции, утеплению и монтажу кровельного материала.

Стропильная система двухскатной крыши своими руками — задача выполнимая. Однако есть несколько «но»:

  1. В любом случае необходим грамотный проект. Без проекта с задачей строительства кровли не справится даже профессионал, а для любителя проект должен быть максимально подробным.
  2. Общестроительные навыки и опыт работы также необходимы. Если вы держали инструмент в руках только на уроках труда, тогда браться за стропильную систему не стоит. Вы должны четко представлять всю последовательность действий и весь набор навыков, который вам пригодится. Кроме того, вам понадобится умение чтения чертежей и знание принципов работы с деревом.
  3. Работать придется на высоте, а это опасно. Подумайте несколько раз, готовы ли вы к такой работе, ведь здоровье дороже.
  4. Если вы будете строить крышу в первый раз, настоятельно рекомендуется нанять/попросить опытного строителя проконтролировать ваши действия и помочь советом, короче говоря, побыть прорабом или бригадиром.

Монтаж стропильной системы — серьезная задача

При выборе конкретной конструкции стропильной системы учитывают очень много факторов, проще говоря, решают сложную инженерную задачу. Чтобы описать такое решение, понадобится длительное время, поэтому остановимся на общих моментах.

Крыша должна одновременно соответствовать нескольким параметрам:

  • быть максимально легкой и не нагружать стены и фундамент сверх меры;
  • быть максимально прочной, чтобы не сломаться под тяжестью снега, давлением дождя и других осадков;
  • выдерживать боковое давление ветра;
  • прочно крепиться к стенам, чтобы ее не сорвало боковым порывом или ураганом;
  • стропильная система должна предполагать чердачное или жилое помещение;
  • необходимо учитывать дымоход, вытяжные трубы и вентиляцию;
  • крыша должна выдерживать вес взрослого мужчины в случае ремонта.

Крыша должна выдерживать вес монтера

Как видим, устройство стропильной системы даже самой простой крыши (а двухскатная крыша довольно проста) требует серьезных знаний, инженерных навыков, работы грамотных плотников и монтажников. Это серьезная задача, и доверить ее лучше профессиональным строителям, ведь от качества кровли напрямую зависит комфорт и уют любого здания, так как защита от непогоды — основная функция человеческого жилища.

goodkrovlya.com

Устройство стропильной системы двухскатной крыши

Двухскатные крыши представляют собой конструкции из двух склонов, расположенных относительно друг друга под острым углом. Благодаря этому на них никогда не возникает застоя воды, а сама кровля получается обтекаемой, за счет чего возникает противовес от ветра, дождя или снега.

Более того, угол наклона скатов в 45 градусов предотвращает налипание снега к кровле, затекание воды под нее. Двускатные крыши предоставляют возможность обустроить на чердаке дополнительную жилую площадь. Это обойдется гораздо дешевле, чем строительство полноценного этажа в доме.

Важно упомянуть и тот факт, что конструкция двухскатной крыши гораздо проще ломанной или вальмовой. Но в техническом плане она защищает дом не менее эффективно.

[contents]

Виды конструкции крыши дома

Крыши двухскатных домов бывают двух типов:

Между собой они отличаются тем, как выполняется установка: на удерживающие наслонные балки или же на висячие опоры. Самый простой вариант последний. В этом случае стропильная система будет состоять из следующих элементов: мауэрлат (укладывается по периметру крыши и крепится при помощи шпилек), лежней, стоек, подкосов и прогонов, ригелей. С боковой части крепление крыши выполняется по фронтонам, имеющим треугольную форму.

Главное отличие наслонной системы заключается в том, что в качестве основы используются массивные стяжки (затяжки). То есть, монтаж самой крыши выполняется не по фронтонам, а непосредственно на балки, которые пронизывают весь чердак и закрепляются на полу массивными крепежами.

Варианты стропильной системы

Наслонная система стропил используется только тогда, когда в конструкции дома предусмотрены несущие стены и перегородки. В этом случае потолок дома будет удерживать на себе всю конструкцию. Также монтаж можно выполнить по боковым несущим стенам. Это и будет висящая стропильная система, где на чердаке устанавливаются только удерживающие балки, главное назначение которых – распределить нагрузку крыши на боковые стороны дома.

Конструкция висячих стропил подразумевает использование следующих типов крепежей:

  • мауэрлат;
  • стропила;
  • обрешетка;
  • стяжки;
  • ригели.

Висячая стропильная система.

Конструкция наслонной стропильной системы состоит из следующих элементов:

  • стропила;
  • обрешетка;
  • подкосы;
  • брус-стойки;
  • кобылки;
  • чердачное массивное перекрытие.

Наслонная стропильная система.

Правильно подобрать необходимую для вашего дома конструкцию может только специалист, который перед планировкой проекта составит подробный план. Здесь учитывать нужно не только постоянную нагрузку, которую обеспечивает вес самой кровли, обрешетки, брус-стоек и кобылок, но и атмосферные явления (снег, дождь, переменный ветер). Он также должен определить оптимальную толщину брусьев, необходимость использования кольцевого элемента (на кровле) и так далее.

Устройство стропильной системы двухскатной крыши

Ее устройство подразумевает правильную разгрузку всей конструкции. В качестве силовых удерживающих элементов выступают места крепления мауэрлата, стяжки, ригеля, удерживающих балок (если они предусмотрены проектом). Сам монтаж деревянных основ выполняется на металлические стальные уголки. Здесь немаловажным элементом является выбор площади крепежа, а также его количества.

Важно также понимать, что ригель и стяжка являются крепежными вариациями. То есть, их можно размещать разными способами, в зависимости от размера крыши, её общего веса. Шаг укладки удерживающих опор определяется в зависимости от угла, который будет использоваться для скатов.

  • Затяжки, которые выполняют основную несущую функцию, монтируются при помощи удлиненных шпилек или скоб непосредственно к плоскости помещения. Их количество также рассчитывается по количеству стоек.
  • Кобылки – это набивные части для стропил, по которым в дальнейшем будет выполняться монтаж внутренних и внешних фронтонов, водостоков. В свою очередь крепление стропил, которые и составляют основу крыши, осуществляется на центральный прогон. Сверху он укрывается обыкновенным коньком или кольцевой системой.
  • В тех случаях, когда устройство двухскатной крыши подразумевает наличие боковых скатов, с лицевой и обратной ее части дополнительно устанавливаются диагональные стропила. Они также крепятся к центральной несущей балке при помощи металлических уголков и ригелей (в зависимости от нагрузки).
  • При монтаже крыши мансардного типа, то есть, когда используется несколько ломанных скатов, допускается применение металлических скоб и проволочных обвязок (из стальной проволоки, ширина поперечного разреза которой не менее 3 миллиметров).

В том случае, если на крыше также планируется разместить несколько окон, их размер следует определять заблаговременно, поскольку уже после установки основных стропил изменить его практически невозможно (разве что сделать смещение на несколько сантиметров).

  • Мауэрлат – это главные несущие опоры, которые укладываются по периметру дома. Они крепятся к несущей стене или же непосредственно по потолку верхнего этажа при помощи затяжных шпилек. То есть, с внутренней стороны обязательно затягиваются так называемыми контргайками. В противном случае затяжка со временем попросту отслоится от мауэрлата, что приведет к возникновению трещин по всей плоскости.
  • Если конструкция подразумевает использование нескольких удерживающих балок, разумным будет первую задействовать в качестве подстропильной рамы. То есть, её толщина должна быть больше, чем у остальных стропил, поскольку на неё будет воздействовать значительно больший вес.
  • Вертикальные стойки устанавливаются уже после того, как скаты полностью готовы (но ещё не выполнялся монтаж контробрешетки и других элементов). Подкосами принято называть удерживающие доски и балки, которые соединяют стропила и затяжки. Их использовать не обязательно.

Элементы стропил и их места крепления.

Ветровые балки рекомендуется применять только в том случае, если длина самой крыши более 7 метров. Они представляют собой усиленные брусья, которые крепятся к подстропильной раме и стяжке.

Далее узнаете как устроена вальмова, мансардная и четырехскатная крыши.

Расчет стропил

Расчет нагрузки – одна из самых сложных и важных задач при проектировании крыши. Здесь следует учитывать всю массу конструкции, а также самой кровли. На сегодняшний день в большинстве случаев применяется металлочерепица или так называемые «сэндвич панели». Самый простой вариант для проведения расчетов – воспользоваться онлайн-калькуляторами по определению уклона.

Какие технические данные вам понадобятся? Длина основания, его ширина, высота общего подъема кровли, протяжность свеса и, конечно же, используемый кровельный материал.

Если брать за номинальный уровень наклона крыши 45 градусов, то примерный вес кровельного материала среднестатистического дома будет равен 500 килограммам. Такую же массу должна иметь сумма массы стропил и контробрешетки.

Как видите, общая нагрузка от крыши будет составлять примерно 1 тонну. Максимальная нагрузка на одну удерживающую балку должна составлять не более 75 килограммов. Не сложно подсчитать, что для такой крыши оптимально использовать около 15 удерживающих балок, которые обязательно крепятся на затяжке.

Для проведения ручного расчета в свое время была представлена система ТКП 45-5.05-146-2009. Согласно ей, если ширина крыши составляет менее 6,5 метров, нужно использовать конструкцию двухскатной крыши с «бабкой» и подкосами. Если ширина меньше, рациональнее применять висячие балки с ригелем.

Если конструкцией дома предусмотрены стропила с нижними шпалами (то есть, установка выполняется на опорные стены), сперва укладываются шпалы, к которым крепится затяжка, а сверху обязательно монтируется ригель. То есть, в этом случае используется «гибридная» конструкция.

Ниже представлены фото проектов и чертежей двухскатных крыш.

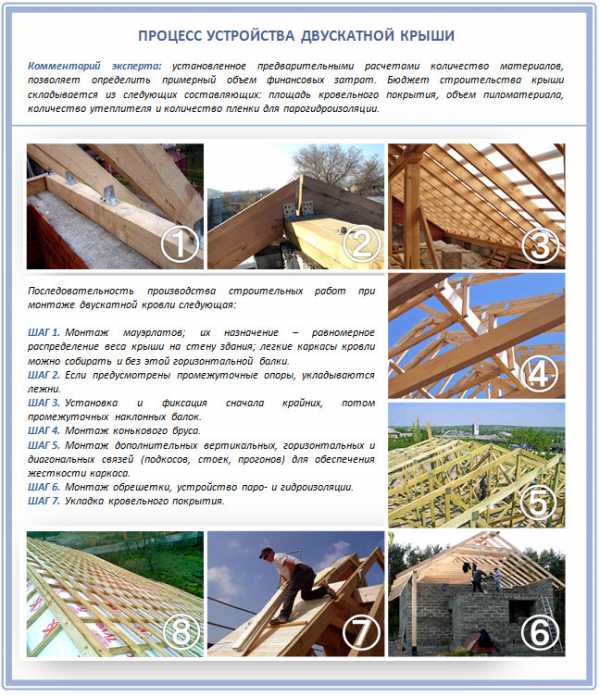

Монтаж и последовательность установки

Монтаж стропильной системы выполняется следующими этапами:

  • монтаж верхнего (несущего) бруса;
  • установка мауэрлата по периметру здания. Крепятся надежно по всей длине специальными
    шпильками с затяжными контргайками. Если же крепление этих балок выполняется к стенам, используются металлические скобы с боковым врезом;
  • монтаж стропильных ног. Их шаг выбирается по расчетам (от 0,6 до 2 метров). Также следует учитывать, что в первую очередь монтируются стропила, самые близкие к фронтонам;
  • соединение стропил по верхней балке;
  • установка коньковых балок;
  • конструирование ригелей, подкосов;
  • монтаж гидроизоляции, теплоизоляции, звукоизоляции;
  • внутренняя отделка и чистовые работы (если чердак будет в качестве дополнительного этажа-комнаты).

Устройство двухскатной крыши не подразумевает под собой ничего сложного. Такая схема подойдет для строительства большинства жилых домов с теплоизоляцией. Главное преимущество такой системы – устойчивость к действию окружающей среды. Средний срок эксплуатации крыши составляет порядка 75 лет (при условии выполнения пестицидной обработки древесины каждые 5-8 лет).

Стоимость возведения стропил оглашается при выезде специалиста к объекту. Цена за работу зависит от сложности (как и к чему будут крепиться стропила, угол наклона, будут ли дополнительные скаты к кровле, высота здания).

Подробнее о сборке стропильной системы смотрите в видео.

netosadkam.ru

Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы

Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.

Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.

Итак, вот основные элементы такого каркаса:

  • Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
  • Коньковый брус.
  • Наклонные балки и стропила.
  • Вертикальные стойки.
  • Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.

Ничего сложного – двускатная крыша как раз этим и радует:

Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.

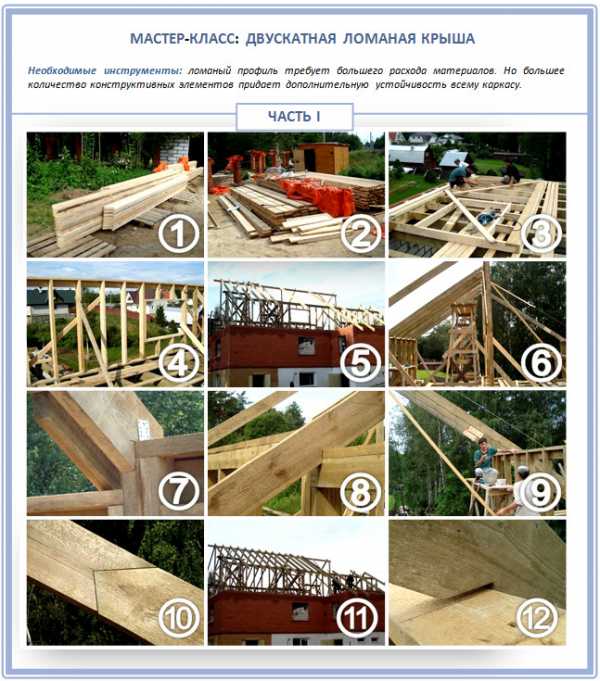

А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.

Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.

Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:

Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.

Предлагаем для удобства разобраться с понятиями:

Рассчитываем угол наклона скатов

Теперь рассчитываем наклон скатов. Так, если ваш дом имеет стандартную ширину 6-8 м, тогда угол скатов 45° оставит для жилого пространства мансарды слишком мало места. Делайте 60° – это самый удачный вариант, хотя и обойдется вам дороже. Кроме того, уже с 45° наклона вы сможете использовать любые кровельные материалы.

Редко, но случается, когда двускатная крыша изначально планируется ассиметричной – хотя бы ради того, чтобы в чердачном пространстве было место для обустройства жилой мансарды. Но в любом случае угол наклона стандартной двускатной крыши высчитывайте исходя из ветровых и снеговых нагрузок вашего региона.

Но учитывайте, что с увеличением угла наклона скатов увеличится и расход материалов, хотя и эксплуатационные характеристики такой крыши тоже будут выше:

Строят также двускатные крыши с неравными углами скатов, чтобы выразить оригинальный дизайн. В ней много недостатков, а потому вы советуем вам спланировать все-таки симметричную крышу, в основании которой равнобедренные треугольники.

Определяемся с видом стропил

У двускатной крыши их всего два.

Висячие стропила

Отличительная особенность этого вида стропильной системы в том, что опора здесь идет только на боковые стены сооружения, т.е. стропила попросту висят. Этот процесс в строительстве считается негативным, т.к. подобное проектирование ведет к распирающей нагрузке крыши и со временем стены могут даже деформироваться. А с десятилетиями – даже перекоситься. Вот почему для более гармоничного и безопасного распределения нагрузки продумайте дополнительные и вспомогательные элементы – затяжки, бабки, укосы.

Но есть у висячей стропильной системы и свои преимущества:

  • Монтажные работы такой крыши довольно просты.
  • Нет сложных узлов и других элементов для надежности системы.
  • У всей стропильной конструкции – высокая степень жесткости.

А еще висячие стропила не рекомендуются в регионах высокой ветровой нагрузки.

Наслонные стропила

Наслонная стропильная система характеризуется наличием внутренней опорной перегородки, которая располагается на одинаковом расстоянии от противоположных стен. На нее опирается вся кровля, а потому без наслонной системы не обойтись, если крыша будет иметь серьезный вес или размер.

Распределяем нагрузку стропил

А теперь важно максимально перераспределить нагрузку всех стропил на балки перекрытия. Если стропила нужно усилить, тогда добавьте в проект дополнительные накладки или большее, чем планировалось, сечение бруса.

Вес стропильной системы и кровельного покрытия

Рассчитываем все по таким таблицам:

В проекте также могут быть наклонные стойки, которые усиливают стропильную систему. Далее, ферму остроконечной крыши нужно будет усилить бабкой – центральной стойкой, которая соединит потолочную и коньковую балки.

Кроме того, важно, чтобы кровля могла легко переживать климатические диссонансы. Проще всего просчитывать и проектировать крыши в небольших странах, где по всей территории один и тот же климат. Вот почему у ирландцев принято строить одни конструкции, в жарких странах – другие, а шведов третьи. Просто в таких местностях веками складываются строительные традиции, которые на самом деле проверены на практике не одним поколением.

А вот в России такие традиции неоднозначны: где-то строят пологие низкие крыши и дома почти в земле, а где-то наоборот – высокие острые скаты у таких же высоких теремков. Дело в том, что климат в нашей стране разнообразен (естественно, из-за ее огромной территории), и в одних местностях пытаются справиться с тоннами снега, а в других – не дать шальному ветру сорвать все крыши в деревне. Поэтому все равно ориентируйтесь на опыт вашего региона и не принимайте слишком радикальных решений в просчете стропильной системы.

А узнать ветровую и снеговую нагрузку вашей местности не сложно при помощи таких карт:

Ветровая нагрузка

Итак, сила ветра оказывает боковое давление на крышу. Сталкиваясь с препятствием, ветер делится на два потока: вниз к фундаменту и вверх, под карниз. Если вы просчитаете все правильно, ваша крыша будет служить вам верой и правдой до самых правнуком, а если ошибетесь с расчетами – последствия будут печальными. Причем, если ветер срывает крышу в буквальном смысле этого слова, здесь не обойтись каким-нибудь небольшим ремонтом – придется строить заново всю стропильную систему.

Поэтому в строительном мире принято уделять особое внимание так называемому аэродинамическому коэффициенту крыши. Он зависит от ее угла наклона: чем круче, тем такая нагрузка будут больше и ветру будет легче опрокинуть кровлю. Чем ниже, тем сложнее, но здесь уже ветер будет действовать как подъемная сила, стремясь зацепить за карниз и сорвать, как шляпку гриба. А потому идеальная крыша для ветреных регионов – с небольшим углом наклона и минимальным карнизом. И уж точно не с висячими стропилами.

Другой опасный момент: в таких местностях ветер часто обрывает ветви у деревьев и разносит другие предметы. А чем выше кровля, тем больше вероятности, что с ней столкнется весь этот мусор. Пару царапин – и коррозия гарантирована. Поэтому от металлического покрытия тоже придется отказаться. Кроме того, если в вашей местности сильные ветра, мауэрлат укладывать близко к краю наружной стены не рекомендуется, чтобы порывы ветра не могли его сорвать.

Снеговая нагрузка

Снежный покров в зимние периоды на самом деле оказывает немалое давление на крышу. И чем севернее район, тем больше там таких осадков, и тем больше угроза пролома крыши, особенно при низком угле наклона. А потому проектировать и рассчитывать этот финишный элемент здания нужно осторожно, с учетом всех тонкостей и нюансов.

Особенно сложно продумать надежную крышу в тех районах, где периодическая смена температур – норма. Дело в том, что постоянное таяние снега, и его промерзание на следующий же день сказывается плохо на любом кровельном покрытии. В итоге деформируется вся стропильная система, разрушается гидроизоляции и утепление, а постоянные протечки кровли влекут за собой неприятную сырость и регулярные ремонты. У вас похожие погодные условия? Делайте ставку максимальную защищенность кровли!

Формула расчета угла наклона кровли в этом случае проста: чем выше уклон, тем меньше задерживается снег. В снежных регионах также забудьте о сложных формах крыши и многочисленности элементов. Рассчитывайте только простую конструкцию с высоким углом наклона, на которые обязательно нужно будет поставить снегодержатели (чтобы осадки не разрушили водосточную систему).

Естественно, собственноручно начертить всю стропильную систему, как в официальной проектной документации, довольно сложно, если только у вас не образование архитектора. Но вполне достаточно обладать теми теоритическими знаниями, которые вам дает эта статья и хотя бы сделать наброску, чтобы можно было уже закупать строительный материал. И можно пойти еще одним путем – использовать современные 3D программы. С такими, как «Автокад» и «3D Max» разобраться будет сложно, но вот в «Аркон» все необходимые расчеты и эскизы сделать легко.

Также, если у вас все еще остались вопросы, на нашем сайте вы всегда найдете специальные онлайн-калькуляторы, которые быстро выполнят все необходимые расчеты.

krovgid.com

Установка и схема стропильной системы

Содержание статьи:

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

  • хомуты;
  • паз-шипы;
  • болты, скобы и гвозди.
Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: "Ферма металлическая, минусы и преимущества"). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков. Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: "Чертеж двухскатной крыши"). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: "Как сделать стропильную систему своими руками").

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги - брус 75х125, 50х150, 100х150;
  • прогоны - брус 100х200, 100х100;
  • мауэрлат - брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки - брус 50х150;
  • кобылка - брус 50х150;
  • стойки - брус 100х100.

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.


В такую конструкцию входят следующие элементы:

  • мауэрлат;
  • наклонные стропильные ноги;
  • ригель;
  • затяжки.

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система - ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Как крепить стропила на односкатную крышу, подробно на видео:

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

kryshadoma.com
