Планировка здания – свод норм и правил (СНиП и СП)

системы планировки

Объемно-планировочное решение здания (ОПР) Расположение (компоновка) помещений

Расположение (компоновка) помещений заданных размеров и формы в едином комплексе, подчиненное функциональным, техническим, архитектурно-художественным и экономическим требованиям, называется объемно-планировочным решением здания (ОПР).

Весь внутренний объем здания разделяется горизонтальными (междуэтажными перекрытиями) и вертикальными (стенами и перегородками) конструкциями на отдельные помещения.

Помещения по способу их связи между собой могут быть непроходными (изолированными) ипроходными (неизолированными). Непроходные помещения сообщаются между собой с помощью третьего помещения, обычно одного из коммуникационных (коридора, лестничной клетки и др.).

По признакам расположения и взаимосвязи помещений различают несколько объемно-планировочных системзданий:

— анфиладная;

— система с горизонтальными коммуникационными помещениями;

— зальная;

— атриумная;

— секционная;

— смешанная (комбинированная).

Если помещения соединяются друг с другом непосредственно через проемы в стенах или перегородках, то такой прием называется анфиладной системой планировки (см. рис. 2.1). Эта система позволяет создать здание очень компактной и экономичной структуры в связи с отсутствием (или минимальным объемом) коммуникационных помещений. Все основные помещения в здании при анфиладной системе являются проходными, поэтому она применима лишь в зданиях преимущественно экспозиционного характера (музеях, картинных галереях, выставочных павильонах), либо частично в отдельных элементах здания, например, между помещениями одной воспитательной группы в детском дошкольном помещении.

Рис. 2.1. Анфиладная система планировки



Система с горизонтальными коммуникационными помещениями предусматривает связь между основными помещениями здания через коммуникационные помещения (коридоры, открытые галереи). Это позволяет основные помещения проектировать непроходными. При этом помещения могут быть расположены по одну (рис. 2.2 а) или по обе стороны коридора (рис. 2.2 б). При одностороннем расположении помещений коридор имеет хорошую освещенность естественным светом, которая в некоторых случаях необходима, например, в школах, где коридор одновременно служит в качестве рекреационного помещения.

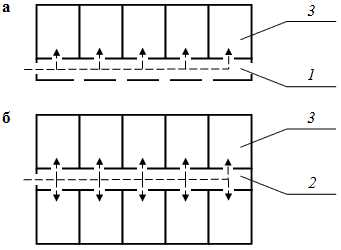

Рис. 2.2. Система планировки с горизонтальными коммуникационными помещениями

а – галерейная; б– коридорная

1 – открытая галерея; 2 – закрытый коридор; 3 – рабочие или жилые помещения







Планировочная компактность и экономичность решения здания с горизонтальными коммуникациями оценивается количеством площади основных и вспомогательных помещений здания на единицу площади или длины коммуникационных помещений. По этому признаку наиболее экономичны схемы с двумя параллельными или кольцевыми коридорами. Системы планировки с горизонтальными коммуникационными помещениями широко применяется в проектировании гражданских зданий самого различного назначения – общежитий, гостиниц, школ, больниц, административных зданий и т.п.

Недостатком одностороннего расположения помещений является увеличение подсобной площади в здании и периметра наружных стен, что ухудшает экономическую характеристику объемно-планировочного решения.

Зальная система планировки предусматривает одно большое (главное) помещение здания, как правило, определяющее его функциональное назначение (кинозал, спортивный зал и т.п.), вокруг которого группируются остальные необходимые помещения (см. рис. 2.3). Наиболее распространена эта система при проектировании зрелищных, спортивных и торговых зданий. Зальную систему применяют для зданий с одним или несколькими залами.



Рис. 2.3. Зальная система планировки





Атриумная система – с открытым или крытым двором (атриумом), вокруг которого размещены основные помещения, связанные с ним непосредственно через открытые (галереи) или закрытые (боковые коридоры) коммуникационные помещения (см. рис. 2.4).



Рис. 2.4. Атриумная система планировки

1 – атриум; 2– коммуникационные помещения







Помимо традиционного использования в южном жилище она широко применяется в проектировании малоэтажных зданий с крупными залами (крытых рынках, музеях, выставочных комплексов, школ), а также многоэтажных гостиниц и административных помещений.

Преимущества этой системы при открытых дворах – тесная связь между необходимыми по технологической схеме открытыми и закрытыми пространствами (в здании рынка – связь между торговыми залами и пространством сезонной торговли, в здании музея – между закрытой и открытой экспозицией).

Преимущества атриумной системы при закрытых дворах – создание круглогодично функционирующих общественных пространств и повышение теплоэкономичности здания в целом.

Секционная система заключается в компоновке здания из одного или нескольких однохарактерных фрагментов (секций) с повторяющимися поэтажными планами, причем помещения всех этажей каждой секции связаны общими вертикальными коммуникациями – лестницей или лестницей и лифтами. Секционная система – основная в проектировании многоквартирных жилых домов средней и повышенной этажности, отдельные фрагменты этой системы включаются в объемно-планировочную структуру зданий общежитий, больниц, некоторых административных помещений и др.







Рис. 2.5. Секционная система планировки

1 – блок-секции; 2– вертикальные коммуникации (лестнично-лифтовые узлы)



Некоторые многофункциональные здания имеют

смешанную систему планировки, поскольку в здании объединяются помещения для различных функциональных процессов (главных и подсобных). Так, например, в здании крупного физкультурно-оздоровительного комплекса зальная система спортивных залов сочетается с коридорной планировкой помещений для занятий в спортивных секциях и кружках (см. рис. 2.6).



Рис. 2.6. Смешанная система планировки

1 – зальная система; 2 – коридорная система

Как правило, требованиям удобства отвечает наиболее компактное размещение помещений с кратчайшими путями движения людей и средств транспорта, без взаимных их пересечений и встречного движения. Чем короче пути движения и, следовательно, меньше по площади коммуникационные помещения, тем меньше объем здания и ниже его стоимость.

Помещения, связанные функциональным или технологическим процессом, должны располагаться возможно ближе друг к другу. Это условие особенно важно для производственных предприятий, где протяженность путей движения предметов производства влияет не только на объем здания, но и на стоимость продукции. Не менее важно для производственных и общественных зданий отсутствие пересечений людских потоков, а пересечение людских потоков с грузовыми вообще недопустимо как по технологическим условиям, так и по условиям безопасности.

Разработка объемно-планировочного решения (ОПР) осуществляется на основе схемы функциональных процессов, происходящих в здании (функциональной илитехнологической схемы). Она представляет собой условное графическое изображение группировки помещений и функциональных связей между ними. Например, в здании театра помещения группируются, как правило, по однородным функциональным признакам. Артистические помещения группируются близ сцены, с которой должна быть обеспечена удобная связь, а к зрительному залу примыкают фойе и кулуары, представляющие группу помещений с однородным функциональным процессом (см. рис. 2.7).

При значительной сложности составления (например, при проектировании промышленных зданий со сложным технологическим процессом – сборочных конвейеров автозаводов и т.п.) функциональная или технологическая схема разрабатывается специалистом-технологом совместно с архитектором.

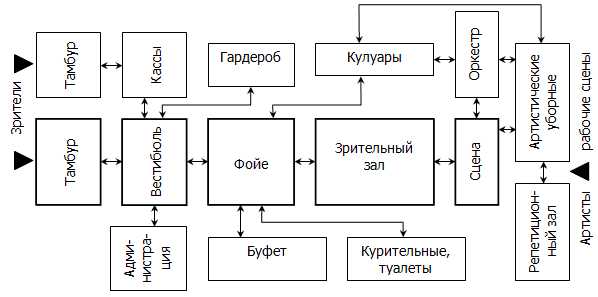

 Рис. 2.7. Функциональная схема здания театра



При группировке помещений согласно функциональной схеме и определении целесообразных связей между ними параллельно выявляют целесообразность организации связей по горизонтали или по вертикали в соответствии с выбранной этажностью.

Проектирование здания, т.е. компоновку помещений, удобно вести, пользуясь сеткой разбивочных осей. Размеры пролетов и шагов определяются, сообразуясь с размерами и желательными пропорциями помещений и размерами (по каталогу) типовых несущих конструкций перекрытий и покрытий. Затем, учитывая заданную площадь помещений, намечается их размещение.

Основная форма помещений в плане – прямоугольная, хотя возможны и другие, более сложные формы. Компоновка помещений должна отвечать функциональным, техническим, архитектурно-художественным и экономическим требованиям.

Форма здания в плане обычно также прямоугольная или состоит из нескольких связанных между собой прямоугольных частей. Возможны и другие сложные формы. Например, для общественных зданий с залами форма плана и здания в целом определяется особенностями функционального процесса.

Объемное решение, являющееся основой архитектурной композиции здания, определяется его формой в плане, а также количеством этажей и формой покрытия.

Этажность здания зависит от его назначения, экономических соображений, градостроительных требований и природных данных строительной площадки. В том случае, когда функциональный процесс может осуществляться в любых зданиях, этажность выбирается на основании сопоставления вариантов сих технической, экономической и архитектурно-художественной оценкой.

Малая этажность зданий школ, детских садов-яслей обусловлена, например, стремлением максимально избежать передвижения детей по лестницам. Кинотеатры, магазины, музеи, вокзалы и т.п. целесообраз­но размещать в зданиях малой этажности, чтобы не затруднять людей хождением по лестницам, облегчить эвакуацию людей в случае пожара, не создавать больших нагрузок на перекрытия. Производственные цехи с тяжелым и громоздким оборудованием или установками, вызывающими динамические нагрузки, желательно располагать в одноэтажных зданиях.

Нередко этажность здания зависит от этажности соседних построек или утвержденной генеральным планом застройки данного района города для достижения его архитектурного единства (здания должны находиться в контексте с окружающей застройкой).

На выбор этажности также влияют местные усло­вия: рельеф площадки, гидрогеологические характеристики грунтов. При рельефе с большими уклонами, а также при слабых грунтах целесообразно повышение этажности, чтобы уменьшить затраты на земляные работы и на устройство фундаментов. Одноэтажные здания с большими размера­ми в плане в целях уменьшения объема земляных работ целесообразно располагать только на площадках с пологим рельефом.

При проектировании многоэтажного здания помещения обычно группируются с учетом предполагаемой этажности так, чтобы площади этажей были одинаковы.

Многие здания независимо от назначения имеют однотипные отдельные помещения и их группы –архитектурно-планировочные элементы (главный вход в здание, лестница, транспортные узлы, санитарно-технические узлы). Их планировочное решение и размещение в здании оказывает существенное влияние на компоновку плана здания в целом.

Каждое здание, как правило, имеет главный вход и обычно нескольковторостепенных(служебных) входов. Через главный вход проходят основные массы людей, участвующих в функциональном процессе; второстепенные входы обычно обслуживают подсобные функциональные процессы, а также являются запасными эвакуационными выходами.

Главный вход в здание должен быть хорошо виден при приближении к нему. Входная площадкаобычно защищается навесом от атмосферных осадков. Для защиты от проникания холодного воздуха у наружных дверей устраиваются небольшие помещения – тамбуры. Для климатической зоны, в которой находится Нижегородская область, достаточно применение обычного одинарного тамбура. Для северных регионов (при более низкой температуре наиболее холодной зимней пятидневки) обязательно применение двойного тамбура. Более подробно эти требования для жилых, общественных и промышленных зданий будут рассмотрены в соответствующих курсах.

Далее располагается вестибюль и гардероб. Вестибюль – это коммуникационное помещение с распределительными функциями, откуда потоки людей направляются в коридоры, на лестницы, к подъемникам. Площадь гардероба и вестибюля зависит от количества пользующихся ими людей. При входном узле обычно располагаются некоторые помещения обслуживающего назначения (комнаты охраны, торговые киоски, санитарные узлы и т.п.).

Для сообщения между этажами здания устраиваются лестницы и подъемники периодического (лифты) или непрерывного (эскалаторы) действия. В зданиях с большими людскими потоками применяются эскалаторы, т.е. движущиеся лестницы, а вместо лестниц – пандусы, т.е. наклонные пологие поверхности без ступеней.

Лестница, по которой направляется основной поток людей, считается главной и отличается от других лестниц большими размерами и меньшим уклоном. Остальные лестницы называются второстепенными и служебными (если связаны с подсобным функциональным процессом). Ширина лестничных маршей и лестничных площадок зависит от этажности, значимости лестницы и числа пользующихся лестницей. Для безопасности движения ширина марша основных эвакуационных лестниц должна быть не менее 1,05 м в секционных жилых домах, не менее 1,2 м – в коридорных жилых домах, не менее 1,35 м – в общественных зданиях. Во всех случаях ширина лестничной площадки не должна быть меньше ширины марша.

Уклон лестничных маршей (отношение вертикальной проекции марша к горизонтальной) зависит от количества этажей, значимости лестницы и принимается 1:2 ÷ 1:1,75. Этим уклонам соответствуют и размеры ступеней: высота (подступенок) 160 ÷ 165 мм; ширина (проступь) 300 ÷ 290 мм.

Пологие марши следует проектировать в лестницах многоэтажных зданий и на главных лестницах, а более крутые марши предусматриваются в малоэтажных зданиях и второстепенных лестницах. Для безопасности в случае пожара в многоэтажном здании должно быть не менее двух лестниц, заключенных в лестничные клетки, освещенные естественным светом и имеющие наружные выходы. Расстояния от наиболее удаленных помещений до эвакуационной лестницы или наружного выхода имеют строгие нормативные ограничения в зависимости от типа здания, его этажности, степени огнестойкости и др.

Наиболее распространенные и экономичные двухмаршевые лестницы. Однако могут быть и другие типы лестниц, например трехмаршевые, в которых в пределах этажа размещаются три марша, многомаршевые с различным расположением маршей, круглые (винтовые) лестницы. Более подробно конструктивное исполнение лестниц рассмотрено во второй главе данного Пособия.

Во всех зданиях, имеющих более 5 этажей, устраиваются лифты, как правило, располагаемые в пределах лестничной клетки или близ нее.

Расположение лестничных клеток и шахт лифтов в значительной степени влияет на планировку, поскольку они должны занимать одно и то же относительное положение в плане каждого этажа здания.

На планировку этажей влияет также положение санитарных узлов, кухонь и других помещений, которые всегда располагаются в этажах по одной вертикали друг над другом. Такое расположение значительно облегчает разводку в здании трубопроводов водоснабжения, газа и канализации. Кроме того, «мокрые» помещения (т.е. помещения, в которых возможна повышенная влажность воздуха и намокание конструкций) размещаются в здания компактно, чтобы не оказывать вредного влияния на другие помещения. Нежелательно также расположение «мокрых» помещений у наружных стен здания.

Вертикальные несущие конструкции (стены и колонны), так же как лестницы и шахты лифтов, должны пересекать все этажи, занимая одно и то же место в плане на каждом этаже. Только в отдельных случаях несущие стены и столбы верхних этажей могут опираться на горизонтальные несущие конструкции. Поэтому помещения с большими пролетами целесообразно располагать в верхних этажах или выносить их в одноэтажные части здания, чтобы не опирать на перекрытие большого пролета конструкции верхнего этажа.

Таким образом, экономичное решение конструктивной схемы оказывает существенное влияние и на общее планировочное решение здания.

Однако ведущим фактором в проектировании здания, определяющим его объемно-планировочное решение, остается функциональный процесс. Новые функциональные процессы или изменения существующих процессов обуславливают появление новых объемно-планировочных и конструктивных решений зданий.

На объемно-планировочное решение оказывают влияние и природные условия, в которых будет возводиться здание. Суровый климат предопределяет компактные объемы зданий с минимальной площадью наружных ограждений. В теплом климате, наоборот, целесообразны усложненные объемы зданий, дающие больше тени, способствующие связи помещений здания с окружающей природой.

studfiles.net

Планировка офиса: различные виды и варианты

Если предприниматель планирует организовать бизнес в сфере услуг, ему обязательно понадобится офисное помещение. Бизнесмен может работать самостоятельно или нанять сотрудников. Планировка офиса выполняется самим предпринимателем, или он может обратиться за помощью к профессионалам. При самостоятельных действиях есть большие возможности для творчества, однако легко можно выйти за пределы намеченного бюджета.

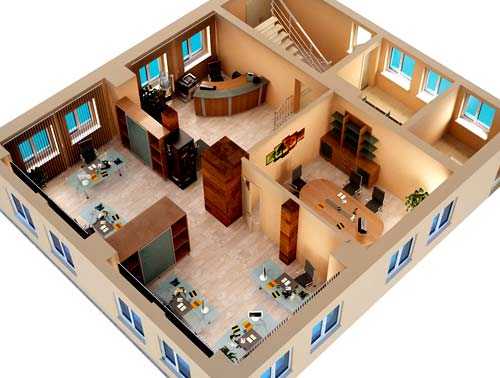

Визуализация и планировка небольшого офиса

Согласившись на помощь дизайнеров, вы застрахуете себя от подобных неприятностей. Эти профессионалы знают, какими бывают виды планировки в бесплатном планировщике здания.

Вернуться к оглавлению

Содержание материала

Основные типы планировки

Различают 3 разновидности планировок:

• открыта;
• закрытая;
• смешанная.

Если выбрать открытую планировку, тогда для разделения на отдельные помещения не потребуется возведение капитальных стен кирпичного здания. В пространстве выделяются функциональные зоны. Для разделения широко применяются мобильные перегородки для зонирования пространства. В качестве материалов для их изготовления используются гипсокартон, стекло, пластик. Для современного вида перегородок характерно наличие эффекта подавления шума.

3D планировка офиса разделенного гипсокартонными перегородками

К характерным особенностям закрытой планировки относится традиционное устройство:

• бухгалтерия;
• отдел кадров;
• кабинет начальника.

Каждая из зон представлена отдельной комнатой. Сегодня такую планировку можно встретить редко. Она не считается эффективной с точки зрения экономии пространства. Стены сильно уменьшают полезную площадь. Они мешают сотрудникам общаться между собой. Такой недостаток при командном выполнении поставленной задачи является большим минусом.

Владелец бизнеса может выбирать различные варианты смешанной планировки. Кабинет начальника и бухгалтерия могут занимать отдельные кабинеты, а остальные сотрудники могут разместиться в дизайнерском отделе. Такая планировка позволяет организовать плодотворную работу.

Визуализация планировки нестандартного офиса

Профессиональные дизайнеры лучше работают сообща: тогда легко реализуются самые фантастические замыслы и идеи.

Вернуться к оглавлению

Составные части плана

Разделяются следующие составляющие:

• рабочее пространство;
• приёмная/входная группа;
• зал для переговоров;
• служебные помещения.

Зона для рабочих мест помогает оптимально использовать имеющееся пространство. Здесь должно быть установлено всё необходимое оборудование. Необходимо, чтобы любой сотрудник мог воспользоваться нужными техническими средствами. Для хранения офисной документации и других принадлежностей используют мобильные ящички, установленные в специальном месте.

Каждому сотруднику выделяют личный номер телефона. Если сотрудники практически всё время проводят вне стен офиса, тогда, чтобы обеспечить им свободный доступ к сети, внутри для сообщения важных сведений работникам в офисе выделяются зоны, где имеется несколько рабочих мест с выведенными розетками.

Разделение офиса на несколько зон и расстановка мебели

Руководителю нужно всё предусмотреть заранее, чтобы потом ничего не пришлось переделывать. Удобства людей обеспечиваются за счёт выделения площади для зоны ожидания и гардероба. Для решения репрезентационной задачи требуется информационная стойка. Она оснащается при помощи компьютера. Современные исследования указывают на то, доля зон для переговоров постоянно увеличивается.

Важным оборудованием для офиса считается интерактивная доска и проектор. Для организации видеоконференций также понадобится специальное техническое оснащение.

Такой грамотный подход к оснащению зала для переговоров гарантирует, что программа для участников встречи будет насыщенной. Все предметы и оборудование должны быть расставлены так, чтобы не мешать людям пройти в зал переговоров и занять свои места.

Вернуться к оглавлению

На что следует обратить внимание

Несмотря на то, что у каждого предприятия есть свои особенности, в планировке офисных помещений выделяются общие критерии с нормами и правилами:

• Первое, что требуется руководителю, – это грамотный дизайн-проект. Правильный подход позволяет сделать даже помещение с нестандартными формами со свободной планировкой современным многофункциональным офисом;
• КПД рабочих пространств во многом зависит от того, какие предметы мебели используются, как они расставлены. Есть руководители, которые любят во всём порядок. Другие начальники предпочитают хаотичную планировку расстановки мебели. Но любому директору хотелось бы посмотреть на планировку офисных помещений в 3D-формате. Сегодня такое желание легко осуществить. Бесплатная компьютерная программа позволит сделать это без особого труда. В результате можно сэкономить время и деньги при обустройстве офиса. Рабочих мест будет ровно такое количество, сколько требуется.

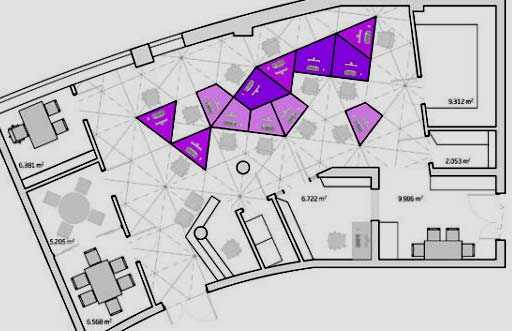

  Нестандартная планировка офиса с размерами

  Воспользуйтесь советами от профессиональных дизайнеров. Они могут дать ценные рекомендации, как лучше поставить офисную мебель. Необходимо позаботиться не только о презентабельном виде помещения, но и об удобстве работающих в офисе сотрудников;

• Не забудьте при планировке о наличии мест для отдыха. Служащие проводят на работе большую часть дня. Поэтому важно, чтобы во время обеденного перерыва они могли расслабиться. Организовать зону отдыха помогут кресла и диваны. Мягкую мебель можно сделать на заказ. Уголок отдыха должен быть удобным. А выбрать для него дизайн способна помочь онлайн программа для конструирования мебели;
• При планировке офисного пространства необходимо решить 2 задачи:
  • при выборе мебели требуется комплексный подход. В понятие «офисная мебель» могут входить шкафы, столы, стулья, оргтехника и другие предметы;

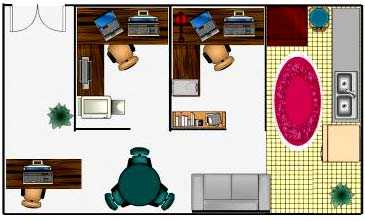

    Расстановка мебели на плане офиса

  • технические характеристики офисной мебели должны соответствовать стилю и имиджу компании. Необходимо, чтобы дизайн был строгим, тогда сотрудники не будут отвлекаться от выполнения своих задач, разглядывая необычные декоры со своих рабочих мест.

Такая компьютерная программа, как FloorPlan 3D v8 незаменима для создания оптимального варианта офисного интерьера. Реалистичные изображения позволяют самому владельцу конструктора выступать в роли дизайнера. Примечательно, что программа проста в освоении. Начать можно со знакомства с библиотекой готовых типовых интерьеров. Здесь есть возможность подобрать подходящий вариант, где есть нужное количество оборудованных мест для сотрудников.

Грамотный руководитель обеспечит для работников комфортные условия для работы. У каждого служащего должно быть личное пространство. Только при таких условиях работоспособность персонала будет на высоком уровне.

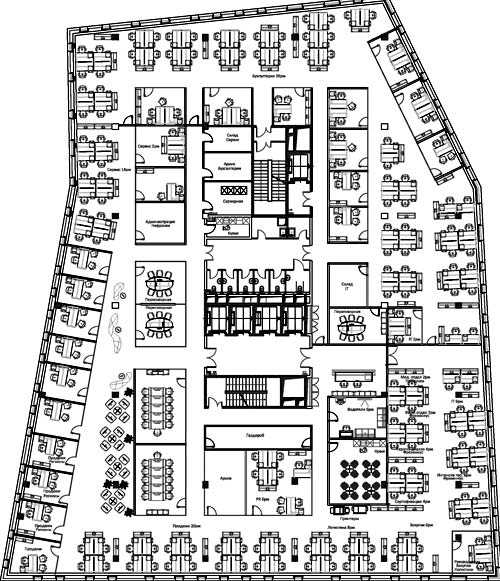

Планировка большого офиса занимающего целый этаж в здании

Если в силу своей занятости вы не можете изучить все актуальные предложения рынка, компьютерная программа для планирования здания сможет отобрать для вас только интересные образцы. Подходящая мебель должна быть не только практичной и многофункциональной, но и красивой. Важно, чтобы её производили из экологичных материалов, которые безопасны для людей.

Вернуться к оглавлению

Планировка офиса по фэн-шуй

Говорят, что планировка помещений по Фэн-шуй может содействовать достижению успеха. Внутри помещений будет гораздо меньше негативной энергии. Работники, пребывающие в хорошем расположении духа, способны плодотворно трудиться. Им некогда будет отвлекаться от важных дел, чтобы позлословить за спинами коллег. Если руководитель верит в предначертания судьбы, то он может при планировке помещений учитывать восточную философию Фэн-шуй.

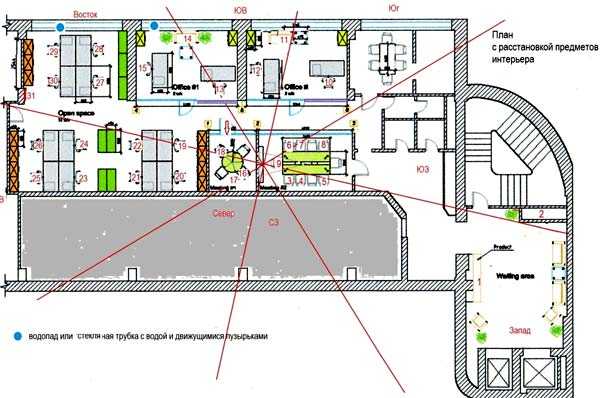

Расположение мебели и план офисного помещения по Фен-Шуй

При этом следует придерживаться определённых правил, связанных с секторами круга Багуа:

1. Если руководителем компании является женщина, то её кабинет должен находиться в юго-западной части офиса. А место руководителя-мужчины следует располагать на северо-западе.
2. Фирма не будет иметь денежных проблем, если сделать расположение мест финансистов в глубине офиса.
3. Выбирайте для своей компании помещения, имеющие правильную геометрическую форму. Оптимальным вариантом считаются квадратные или прямоугольные комнаты.
4. Отделы сбыта и рекламы лучше разместить на юге или юго-западе офиса.

Дизайн и оформление офиса по Фен-шуй

Планировка офиса с учётом предписаний древних мудрецов – прекрасный шанс не упустить свою удачу. Компьютерная программа и Фэн-шуй помогут сделать офис привлекательным как для клиентов, так и для сотрудников. Сделайте помещение для сотрудников открытым. Работники смогут плодотворно выполнять каждый свою задачу, а при необходимости общаться друг с другом.

При этом в одной комнате прекрасно будут себя чувствовать одновременно 10 человек. Когда деятельность в фирме связана с работой в командах, сотрудников можно разбить на группы.

Усадите каждую команду за общий стол. Служащие смогут обсуждать все вопросы на месте и находить оптимальные выходы из любых ситуаций. Общий стол может быть как классическим, так и суперсовременным. Рабочие участки могут отделяться специальными перегородками, изготовленными из различных современных материалов. У них бывает разная высота. Всё в ваших руках! Сделайте свой офис местом, в котором приятно находиться посетителям, деловым партнёрам и сотрудникам.

planvsem.ru

» Основные планировочные схемы жилых зданий

С течением времени окружающий нас мир непрерывно меняется — уровень жизни, культура, мода, стиль, наука, технологии и, конечно же, архитектура.
Действительно, объемно-планировочные решения современных жилых зданий существенно отличаются от тех, что были построены, к примеру, лет двадцать тому назад. Дома стали выше, квартиры – просторнее, экстерьер изменился до неузнаваемости. Однако, какие бы изменения не происходили, общие подходы к архитектурному проектированию гражданских зданий остались прежними. Пространственная компоновка жилых домов по-прежнему подчиняется четырем основным планировочным схемам: коридорной, галерейной, секционной и центрической.

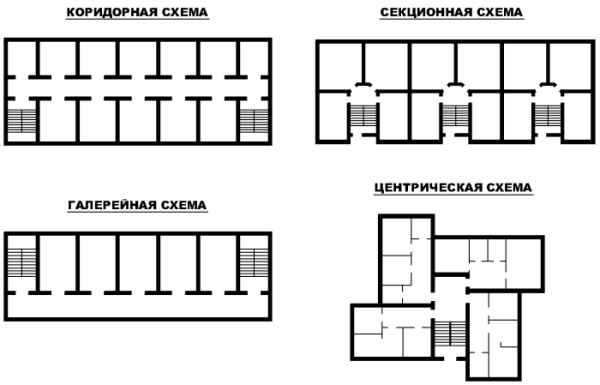

 Рис.1. Планировочные схемы жилых зданий

Коридорная схема
В архитектурно-планировочных решениях, выполненных по коридорной схеме, ключевым организующим элементом является коридор, из которого осуществляется доступ ко всем помещениям в пределах одного этажа в т.ч. к лифтовым узлам и лестничным клеткам (которых должно быть не менее двух). Расположение помещений относительно коридора в плане – двухстороннее. Коридорная схема считается одной из самых экономичных, в виду того, что позволяет разместить в пределах заданной площади максимальное количество квартир. Однако, есть и недостатки. Одним из них является нехватка естественного освещения в коридорах, что особенно ощущается при значительной длине здания. Также безусловным минусом является сложность оптимизации рассматриваемой планировочной схемы к действующим сегодня требованиям по пожарной безопасности, которые, кстати, с каждым годом ужесточаются все сильней и сильней. В настоящее время коридорная схема чаще всего реализуется при проектировании многоэтажных зданий гостиниц и общежитий.

Галерейная схема
Разновидность коридорной схемы планировки. В зданиях, выполненных по данной схеме, ключевым организующим элементом по-прежнему является коридор, обеспечивающий доступ ко всем элементам вертикальных коммуникаций (лифтовым узлам, лестничным клеткам, пожарным лестницам). Помещения располагаются с одной стороны от оси коридора. По сравнению с коридорной галерейная схема считается менее экономичной, т.к. позволяет разместить меньшее количество квартир в пределах заданной площади. Однако, с точки зрения обеспечения пожарной безопасности данная планировочная схема является более предпочтительной. Также необходимо отметить, что при галерейной схеме (в отличие от коридорной) не возникает такой проблемы, как недостаток естественного освещения в коммуникационных коридорах. Помимо жилых зданий галерейная схема планировки широко используется при проектировании гостиниц, общежитий, школ и других учебных заведений.

Секционная схема
Самая распространенная планировочная схема в современном гражданском строительстве. Дома, выполненные по секционной схеме, состоят из двух или более изолированных друг от друга блок-секций, объединенных в единый комплекс. Компоновка помещений в пределах каждой секции осуществляется вокруг входных вертикальных коммуникаций: лестничных клеток и лифтовых узлов. Как правило, каждая секция имеет свою индивидуальную повторяющуюся поэтажную планировку и обслуживается одной вертикальной коммуникацией. Схема расположения секций в плане не имеет каких-то определенных ограничений. Главное, чтоб в принятом компоновочном решении обеспечивалась возможность быстрого перехода между секциями на случай, если в одной из них случился пожар. В зданиях высотой менее трех этажей применение секционной схемы планировки – экономически нецелесообразно.

Центрическая схема
В домах, запроектированных по центрической планировочной схеме основные (жилые) помещения в пределах каждого этажа сосредоточены вокруг одного, явно выделенного центрального просторного помещения, являющегося главным организующим элементом здания и объединяющим в себе все вертикальные коммуникации (лестницы, лифтовые узлы), вспомогательные и подсобные помещения, а также вестибюль при главном входе. Центрическая схема планировки отличается компактностью и оптимальна для точечных высотных домов.

probuild-info.ru

5 Требования, предъявляемые к планировке жилого здания

Односемейный жилой дом состоит из жилых, подсобных и открытых помещений. В доме должны быть созданы условия для отдыха, сна, гигиенических процедур, приготовления и приёма пищи, а также для другой деятельности, обычно осуществляемой в жилище. Дом должен включать как минимум следующий состав помещений: жилая(ые) комната(ы), кухня (кухня-ниша) или кухня-столовая, ванная комната или душевая, уборная, кладовая или встроенные шкафы; при отсутствии централизованного теплоснабжения – помещение для теплового агрегата. В доме должно быть предусмотрено отопление, вентиляция, водоснабжение, канализация, электроснабжение и радиовещание. Дополнительно в доме могут быть предусмотрены: столовая, гостиная, кабинет для работы и занятий, рабочая комната, игровая, комната для отдыха, зимний сад, спортзал, помещение для бассейна, сауна или баня и т.п.

Вход в дом устраивают только через тамбур или остеклённую веранду. Двери тамбура должны открываться наружу. Тамбуры устраивают при главном и хозяйственном входах. Размер тамбура не менее 1200×1200 мм. В отдельных домах повышенной этажности тамбур проектируют двойным, в остальных случаях – одинарным. В семьях с инвалидами тамбуры проектируют глубиной не менее 1,5 м и шириной не менее 2,2 м. Перед входом в дом должна быть площадка на 10 см ниже пола первого этажа, а над входом – козырёк (навес) для защиты от осадков. Веранда часто играет роль дополнительного тамбура в доме, если размещается во входной зоне. Веранда должна иметь хорошую связь с кухней и общей комнатой, что позволяет использовать её в тёплое время года как столовую и гостиную. Поэтому весьма желательна её ориентация в сторону сада. Передняя является коммуникационным центром в доме, связывает главный вход с общесемейными, личными и хозяйственными помещениями. Ширина передней должна быть не менее 1,4 м (для семей с инвалидами – 1,6 м). Желательно, чтобы передняя имела естественное освещение, хотя возможно и освещение вторым светом. Передняя должна иметь удобную связь с обшей комнатой и другими помещениями зоны дневного пребывания. Здесь же может быть расположена лестница, ведущая на второй этаж, в спальную зону, тогда её лучше проектировать открытой без ограждающих стен. В случае, когда гараж встроен или пристроен к жилому дому, связь его с домом возможна через тамбур, выходящий в переднюю. Коридоры проектируют минимальной шириной 0,85 м (для семей с инвалидами – 1,15). Коридоры, ведущие в жилые комнаты, следует проектировать минимлаьной шириной 1,1 м. При размещении вдоль коридора встроенных шкафов его ширину увеличивают на 55…60 см. В шлюзах и коридорах высота потолка может быть уменьшена до 2,1 м за счёт устройства антресолей. Передняя и коридоры занимают площадь 8…10 – 13…15 м².

Стремясь к компактности планировочного решения жилого дома, следует избегать устройства длинных коридоров, поэтому желательно, чтобы на втором этаже лестница приводила в небольшой холл, из которого можно было бы попасть во все помещения этажа. Желательно, чтобы холлы на втором этаже были освещены естественным светом и имели хорошие пропорции, что позволило бы использовать их как дополнительные помещения для занятий, отдыха и детских игр.

Общая комната принимается площадью не менее 12 м², чаще не менее 18…24 м². Общую комнату, так как она является главным помещением дома, рекомендуется расположить вблизи главного входа и связать с передней. В комфортабельных домах общая комната имеет площадь 24…30 м² и более. Минимальная ширина обшей комнаты – 3,2 м. Чаще всего общую комнату проектируют квадратной (1 : 1) или прямоугольной (1 : 1,5) формы. Квадратная комната по эстетическим и эргономическим требованиям предпочтительней продолговатой. Прямоугольная комната имеет больший периметр стены, что важно при меблировке помещения.

Окна в жилой комнате делают большими, часто одно широкое окно, или помешают по её главной оси эркер, иногда несколько меньших окон объединяют в общую группу. Общей комнате требуется прямой солнечный свет, поэтому её ориентируют на юго-восток. Для неё лучше всего отводить угол дома с тем, чтобы окна были обращены в разные стороны. Спальни должны иметь площадь не менее 8 м², для двух человек – 10…12 м², для супружеской пары (главная спальня) – 13…15 м², что позволяет поместить детскую кровать. В более комфортабельных домах комната на 1-2 человек принимается плошадью 12…14 м², спальня супругов – 16…18 м². Площадь спальной жилой комнаты в мансардном этаже дома допускается не менее 7 м². Высота стены до скоса потолка не менее 1,6 м. Минимальная ширина спальни 2,25 м, для двух человек – 2,5 м, для 3 человек – 3,0 м. Спальни размещают рядом с санузлом. Вход в спальню выполняют из коридора или шлюза. Пропорции спален более удлинённые, они имеют прямоугольную форму, что даёт возможность удобнее размешать спальное и рабочее места. Для супружеской спальни значительно удобнее квадратная форма плана. Глубина спальни не должна превышать её двойной ширины. При площади порядка 20…24 м² большую комфортность проживания дают спальни со сложным планом. Ниши, альковы используют как рабочую зону или для размещения детской кроватки.

Все жилые комнаты проектируют непроходными. Наилучшая ориентация спален – восток, юго-восток, юг. Окна спален целесообразно направлять во двор дома, на зелёные зоны, учитывая зрительную изоляцию от окон других квартир. В двухэтажном или мансардном доме предпочтительно размещение спальной зоны на втором этаже и наличие там же санитарного узла с ванной.

Для личных жилых комнат характерно применение встроенных шкафов и гардеробов – в более дорогих в комфортабельных домах. Встроенные шкафы имеют ширину 60 см – для хранения платья и 30 см – для хранения книг. Встроенные шкафы устраивают в виде перегородки между двумя комнатами или встраивают во внутреннюю продольную стену. Гардеробные комнаты – небольшие помещения (ниши) для хранения белья, одежды, чемоданов и т.п. и переодевания.

Вход может быть из спальни или шлюзов и коридоров, гардероб может быть проходным помещением. Гардероб имеет глубину 1,0…1,5 м, ширину – 1,2…2,5 м (площадь 2…4 м²).

Детская комната представляет собой спальню, которая днём служит также для местопребывания детей и является местом детских игр в занятий, приёма гостей. Для семей с детьми целесообразно смежное размещение двух спален с трансформируемой перегородкой для возможности их объединения в игровую комнату. Детскую комнату удобнее всего располагать возле спальни родителей, предпочтительнее направление окон на юг и юго-восток. Комнаты для взрослых детей располагают в плане квартир более самостоятельно.

Кухня предназначена для приготовления пищи, мытья посуды, сервировки стола и других процессов хозяйственного обслуживания семьи, часто используется для принятия пищи. Отличием кухни от других помещений квартиры является особая микроклиматическая среда, связанная с загазованностыо, повышенной температурой и влажностью воздуха. Поэтому кухня должна иметь хорошую вентиляцию и освещённость. При этом желательно наличие двух окон: одно используется для освещения рабочей зоны, другое – для столовой. Площадь кухни должна быть не менее 6 м². Пропорции кухни весьма разнообразны – от квадратной до прямоугольной, с простой формой и более сложными очертаниями. Минимальная ширина рабочей кухни составляет 1,7 м. Окна кухни целесообразно обращать на север или северо-восток. Кухню располагают в общесемейной части квартиры в удобной связи с входом. Полноценное помещение кухни состоит из двух основных частей: рабочей зоны и зоны приёма пищи. Функциональные зоны размещают последовательно в направлении из глубины помещения к световому фронту. В зависимости от величины кухни бывают нескольких типов: кухни-ниши, рабочие кухни, кухни-столовые, кухни-столовые-гостиные. Кухня-ниша – это кухня, оборудование которой размещается в нише жилой комнаты, столовой или передней. Устраивают в одно- и двухкомнатных квартирах только в случае оборудования электроплитой. Кухни-ниши широко применяют в домах гостиничного типа в квартирах на 1-2 человек. Площадь кухни-ниши принимают от 1 м² (0,7×1,4 м) до 4м² (0,7×5,7 м). Глубина ниши – от 0,7 до 1,1 м. Рабочая кухня – изолированное помещение, предназначенное только для приготовления пищи, имеет естественное освещение и вентиляцию. Устраивают в социальном жилище, размещая столовую зону в общей комнате; в комфортабельном жилище располагают рядом со столовой. Непосредственная связь с общей комнатой или столовой – главное требование при расположении в квартире – осуществляется через дверной проём или передаточное окно. Вход в рабочую кухню делают из передней или из коридора. Минимальная площадь обусловлена внутренним объёмом помещения, оборудованного газовой плитой – 8 м², для малых квартир величина такой кухни может быть уменьшена до 5 м². Пропорции рабочей кухни чаще прямоугольные. Минимальная ширина – 1,7 м. Кухня-столовая предназначена для приготовления и приёма пищи. В эксплуатации кухня-столовая очень удобна, так как превращается в дополнительную комнату. Вход проектируют из передней. Иногда кухню-столовую связывают с общей комнатой остеклённой дверью или раздвижной перегородкой. Рядом с общей комнатой располагать кухню-столовую не обязательно, но желательна короткая связь на случай приёма гостей. Площадь кухни-столовой для семей из 4 и более человек – 10…12 м². В комфортабельном жилище кухня-столовая имеет площадь 15…18 м² и более. При этом желательно наличие двух окон: одно используется для освещения рабочей зоны, другое – для столовой. Обеденную зону целесообразно выносить в отдельный эркер или особую нишу. Кухня-столовая-гостиная представляет собой довольно большое помещение (от 16 до 25…30 м²), в котором принимают гостей, обедают и готовят пищу.

Санитарный узел жилого дома включает помещения, где располагается ванна, умывальник, унитаз и биде. Санитарные узлы могут быть совмещёнными, когда ванна, умывальник и унитаз находятся в одном помещении, или раздельными, когда ванна и унитаз расположены в разных помещениях. Санитарные узлы в двух- и трёхкомнатном доме должны быть раздельными, в 4-5-комнатных домах проектируют совмещённый санузел в спальной зоне и в зоне дневного пребывания, гостевой санузел – унитаз с умывальником располагают вблизи кухни и общей комнаты. Для оборудования санитарных узлов выпускаются санитарно-технические приборы стандартных размеров. Размеры же самого узла определяются расстановкой оборудования, его типом и направлением открывания дверей. Минимальные размеры в миллиметрах санитарных узлов даны на рис. 5.1. Площади даны в квадратных метрах. Ширина туалета во всех случаях должна быть не менее 0,8 м, длина – 1,2 м при открывании дверей наружу и 1,5 м – при открывании дверей внутрь.

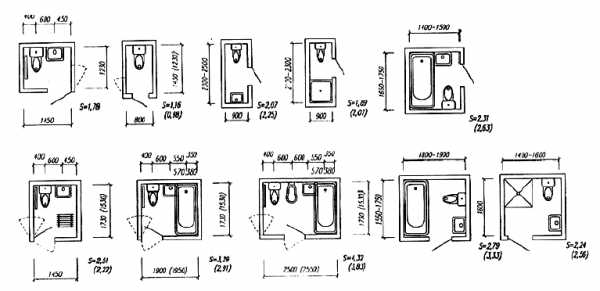

Рисунок 5.1 – Типы санитарных узлов

Помещения санитарных узлов оборудуются вытяжной вентиляцией. Желательно наличие естественного освещения и проветривания в санитарных узлах. Размещение санитарных узлов зависит от размеров я особенностей планировки дома. Не допускается размещение уборной и ванной (или душевой) непосредственно над жилыми комнатами и кухнями. Размещение уборной и ванной (или душевой) над кухней допускается в квартирах, расположенных в двух уровнях.

Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты. Вход в помещение, оборудованное унитазом, непосредственно из кухни и жилых комнат не рекомендуется (за исключением индивидуального согласования, выполненного по просьбе заказчика). По желанию заказчика в доме проектируют сауну площадью 2,25 м² (1,5×1,5 м) и более.

В дорогом жилище устраивают так называемый блок здоровья, состоящий из уборной, ванной, сауны, тренажёрного зала, бассейна и открытой части – террасы площадью около 25 м² (5×5 м).

Помимо обязательных площадей и помещений в квартире зачастую предусматривают помещение для хозяйственных работ – постирочную для стирки, шитья, глаженья с соответствующим оборудованием. Гигиенисты не рекомендуют

совмещать в одном помещении стирку белья и уход за телом (как и приготовление и приём пищи), так как условия микроклимата, создающиеся в результате стирки (приготовления пищи), являются дискомфортными. Располагают постирочные вблизи от кухни, санузлов и хозяйственного входа. Площадь этой комнаты – около 4 м². В постирочной предусматривают ящик для грязного белья, душевой поддон размером 900×900 мм, место для стиральной машины.

Холл – расширенная часть коридора, желательно с естественным освещением, которая может использоваться для отдыха. При размещении спален на 2-м этаже вход в них желательно устраивать из холла. Гараж (18 м²) и мастерская (6…10 м²). Вход в гараж может быть организован через тамбур главного входа, мастерская должна проектироваться вблизи хозяйственного входа.

Кладовые ишкафы для сухих продуктов проектируют площадью 2,2…3,5 м² в кухне. Холодная кладовая (2…9 м²), оборудованная полками, и подвал (8 м²) высотой 1,9 м для длительного хранения продуктов располагают недалеко от кухни вне отапливаемого объёма жилого дома.

Открытые (летние) помещения – неотъемлемая составная часть комфортабельного дома. Площадь открытых помещений действующие нормы не ограничивают, а их форма имеет более вытянутые пропорции и меньшую глубину. Высоту ограждения балкона принимают равной 1,05 м (как для зданий высотой до 10 этажей). Изолированность открытых помещений от окон соседних квартир и со стороны улицы достигается устройством ограждения высотой не менее 1,8 м с применением озеленения. В доме целесообразно проектировать 2-3 летних помещения увеличенных размеров и нескольких типов.

Высота (от пола до потолка) жилых комнат и кухни должна быть не менее 2,5 м. Высоту жилых комнат, кухни и других помещений, расположенных в мансарде, и при необходимости в других случаях, определяемых застройщиком, допускается принимать не менее 2,3 м. В коридорах и при устройстве антресолей высота помещений может приниматься не менее 2,1 м.

При проектировании и строительстве дома должны быть обеспечены условия для маломобильных жителей, а при необходимости – также для инвалидов, пользующихся креслами-колясками. С этой целью должны быть предусмотрены необходимых габаритов дорожки на участке и пандусы, а также соответствующие размеры дверей, тамбуров, коридоров и кухонь, уборных и ванных комнат.

studfiles.net

планировка зданий: — это… Что такое планировка зданий:?



планировка зданий:

изображение в определенном масштабе его объемно-планировочной структуры в виде ортогональной проекции его горизонтального сечения на плоскость. Обычно положение горизонтальной плоскости сечения принимается в уровне несколько выше подоконника. Такие изображения обязательны в каждом проекте здания, причем их количество должно быть достаточным для «прочтения» и однозначного понимания проектного замысла всего здания и возможности осуществления его в натуре;

определенный порядок размещения в проектируемом или реконструируемом здании основных, вспомогательных, обслуживающих и коммуникационных помещений.

Универсальный дополнительный практический толковый словарь. И. Мостицкий. 2005–2012.
