Другой вид защиты – это установка нагревательных элементов в желоба для стока воды. Это поможет быстрому таянию снега и льда, что предотвратит давление на свес.

Создаем вентиляционные отверстия

Вентиляция кровли – обязательная процедура для устранения ряда проблем. Например, повреждение слоя гидроизоляции, возникновения сырости и т.д.

Помните, что монтаж карнизной планки должен начинаться с создания вентиляционных отверстий. Они, в свою очередь, должны быть открытыми. Читайте также: «Софиты для подшивки кровли».

Металлические планки для кровли — фото и описание в каталоге Grand Line на официальном сайте

www.grandline.ru

Капельник для мягкой кровли — Всё о кровле

Устанавливаем капельник на мягкую кровлю

Обустройство крыши – это ответственная работа. Она защищает от дождя, снега и других атмосферных осадков. От качества ее выполнения зависит надежность и долговечность всего дома. Поэтому важно сделать ее правильно.

Общая конструкция крыши состоит из разных элементов, которые выполняют определенные функции. Так, есть несущие и защитные детали. Роль, что одних, что вторых очень велика. В основном в качестве защитного элемента выступает капельник. Он отвечает за отвод воды, которая образовывается после дождя, снега и других осадков. Если его не продумать заранее, то она будет течь на фасад. Это приведет к появлению грибка, плесени и прочего. Также это может стать причиной вымывания цемента из стен, гниения деревянных отсеков. В итоге со временем не только крыша потребует замены, но и дом разрушится.

Капельник: что это и для чего нужен

После выпадения осадков на крыше собирается вода. Она создает на нее определенное давление, а потом начинает стекать вниз. При этом она остается на даже самых маленьких выступах, и со временем пропитывает кровлю насквозь. Таким образом, вода перетекает на нижнюю часть кровли. Сначала небольшое количество, а потом вследствие новых осадков оно увеличивается.

Так как в конструкции крыши присутствуют деревянные детали, они от повышенного количества влаги начинают портиться. На ней образуется плесень и грибок, которые приводят к порче всей крыши, а в дальнейшем – и всего дома. Всем известно, что крыша – это основной его защитный элемент. Если она разрушится, то здание подвергается негативным природным факторам, и жить в нем будет невозможно.

К основным функциям капельника на крыше относят:

• упрочнение крыши;
• улучшает и дополняет внешний вид общей конструкции здания. Делает его привлекательным и завершенным;
• защищает от ветра и различных осадков: дождь, снег и прочее;
• выполняет отвод сточных вод.

Данные функции относят и к его достоинствам, объясняя необходимость установки.

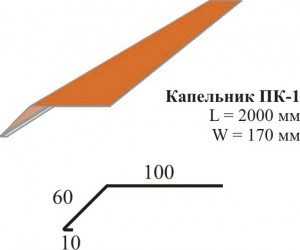

Внешний вид капельника

Капельник на крыше сразу заметен. Он представлен в виде обычного листа железа, на котором нанесен полимерный материал для защиты от коррозии. Внешняя его сторона может быть как матовой, так и глянцевой; отличаются своими техническими характеристиками и стоимостью. Так, первый вариант конструкции немного дороже. Он отличается тем, что его вид приближен к природному. К тому же отсутствует блеск.

При этом выбор цветовой гаммы капельников достаточно богат. Это позволяет подобрать его к любой кровле так, чтобы конструкция была привлекательна и гармонична.

При обустройстве крыши в основном используется капельник стандартного размера. Его длина составляет не более двух метров. Такие размеры достаточно удобны не только в процессе эксплуатации, но и установки. Что касается сгибов капельников, то их размер зависит от определенных факторов. Главные из них состоят в том, с какой целью конструкция используется и при каких условиях выполняется монтаж.

Этапы установки

Установка капельника – несложная работа. Она может выполняться как с помощью профессионалов, так и своими руками. При этом есть ряд этапов, которые необходимо проводить последовательно. Первое, что требуется сделать, – это установить деталь по краю кровли. При этом водоотвод должен быть направлен в вертикальном положении. Располагается весь элемент по всему периметру. Это обеспечит качественную сборку жидкости, которая образуется после осадков, без застоя. Кроме этого, капельник способен защитить дом от ветра.

Для мягкой кровли в основном используют другой способ монтажа. Он заключается в использовании фронтальной технологии. Так, капельник крепится на край фронтов в Т-образном виде. Это позволяет образовать несколько загибов, которые имеют свое направление. Они получили разные названия: фартук, ступенька и юбка.

Для других крыш применяется карнизный способ установки капельника. Он обеспечивает сборку воды и отвод ее на землю или в специальное место. Крепится данная конструкция на карнизы кровли.

Установка кровли выполняется по следующей схеме:

• крепление кронштейнов, в которых будет находиться водосточный желоб;
• крепление капельника на краю доски;
• зацепление фартука за желоб. При этом необходимо выполнять сильного натягивания для плотной фиксации;
• крепление конструкции к настилу или подготовленной обрешетке с помощью оцинкованных гвоздей. Выполняется этот процесс с шагом 25 мм;
• оформление стыков выполняется саморезами, которые предназначены для работы по металлу.

Такая конструкция устанавливается на разных крышах. Но есть такие, на которых они являются первой необходимостью. К ним относят мягкие кровельные покрытия. Как показывает практика, если не оборудовать на них капельник, то они быстро придут в негодность.

Капельник для мягкой кровли: как правильно выполнить монтаж

Капельник для мягкой кровли, с этим доборным элементом вам придется обязательно столкнуться, выполняя монтаж крыши. Основное предназначение данной планки — это защита свесов крыши от влаги, а так же направление воды в сточный желоб. Где и как его ставить, мы расскажем в нашей статье, а также опишем весь процесс монтажа мягкой кровли.

Что такое мягкая кровля? Это обобщенное название кровельных материалов, основным компонентом которых является битум.

Но монтаж данного покрытия не возможен без использования дополнительных деталей, к каковым и относятся капельники – карнизные планки.

Данный элемент защищает стены здания и основание кровли от атмосферной влаги и стекающей с крыши воды, направляя ее потоки в сточный желоб, а еще закрывает кровельный материал от сильных порывов ветра. То есть является своеобразным защитным фартуком.

Карнизные планки не только предотвращают гниение деревянных конструкций крыши, а и выполняют эстетическую роль. Они предают свесу крыши четкую, ровную грань и закрывают кровельный пирог. Изготавливаются карнизные планки из оцинкованной стали с антикоррозийным слоем и покрытием из полиэстера.

Их цвет подбирают в тон основному материалу. Устанавливаются капельники по всей длине карнизного свеса.

Теперь предлагаем рассмотреть, как устроена кровля, и в какой момент монтируются капельники, но для начала узнаем, в чем преимущество мягкой кровли перед другими кровельными материалами:

• Высокий уровень гидроизоляции. Достигается он благодаря монолитности кровельного ковра.
• Процесс монтажа не займет много времени, для этого не понадобятся специальные инструменты и техника, выполнить работу сможет несколько человек.
• Кровли, изготовленные из материалов последнего поколения, прекрасно справляются с перепадами температур и служат довольно долго, не менее 20-25 лет.
• Благодаря своей эластичности, материал устойчив к механическим повреждениям, сглаживает неровности и имеет высокие шумопоглащающие характеристики.
• Материал имеет относительно низкую цену, в сравнении с другими кровельными покрытиями.

Мягкая кровля – какая лучше? Рассмотрим каждый материал в отдельности.

Гибкая черепица – плоский лист, с одного края которого вырезаны фигурные узоры (ромб, трапеция, прямоугольник и т.д.). В основе данного материала лежит прессованный, нетканый стеклохолст пропитанный битумом.

Верхняя часть материала для крыши защищена слоем базальтовой посыпки (шинглас, гонт) или медью (медная битумная черепица). Нижняя представляет собой слой морозоустойчивой битумно-полимерной массы, которая защищена силиконовой пленкой (перед укладкой ее снимают).

К основным достоинствам мягкой черепицы: кровля относят малую отходность и возможность использовать ее на крышах любой конфигурации и сложности.

Рулонная кровля изготавливается на синтетической или стекловолокнистой основе, которую пропитывают битумно-полимерными материалами.

Данный вид покрытия используется как в частном, так и в производственном строительстве. Основным недостатком считается паропроницаемость.

Мембранная кровля – изготавливается из ТПО, ПВХ и ЭПДМ мембраны. Важной особенностью монтажа считается закрепление швов при помощи горячего воздуха, что повышает прочность покрытия. Этот материал считается прочным, надежным и долговечным.

Монтаж кровли включает в себя несколько этапов, рассмотрим их на примере кровли из гибкой черепицы:

1. Основание для монтажа. Сначала устанавливается обрешетка под мягкую кровлю. Она должно быть сплошной, с возможностью крепления других материалов к ней гвоздями. Для этих целей используют три вида деревянных изделий:

• Фанера для мягкой кровли;
• OSB плиты;
• Обрезные доски.

Обрезные доски набиваются с зазором 5мм, это необходимо для их естественного расширения, под воздействием температур. Толщина доски зависит от шага стропил и варьирует от 20 до 30 мм.

Фанера под мягкую кровлю берется влагостойкая или шпунтованная. Ее толщина так же зависит от шага стропил и составляет от 12 до 21 мм.

Говоря о плитах OSB, стоит отметить, что между ними также допускается зазор равный 3 мм, но это делается в тех случаях, когда укладка обрешетки производится при температуре менее 5 градусов. Крепят обрешетку к стропилам, саморезами или ершенными гвоздями.

Совет! Влажность древесины не должна превышать 20%. Все материалы обрабатываются специальным защитным раствором.

1. Вентиляция. Для вентиляции подкровельного пространства предусматривают входные и выходные отверстия, для циркуляции воздуха. Входные отверстия обустраиваются в нижней части крыши, на карнизных свесах. Для этого коробку карниза закрывают софитными планками или делают специальные вентиляционные решетки. Вытяжные отверстия обустраивают в верхней части крыши. Для этого делается вентилируемый конек или точечные выходы вентиляции (аэраторы). Ширина воздушного зазора должна составлять от 50 до 80мм.
2. Далее укладывается подкладочный слой, он может быть как сплошным, так и частичным (по периметру крыши, в местах выхода труб и окон, на перекрытиях и примыканиях). Для этого используют рулонные битумные материалы, которые стелятся внахлест (от 10 см и выше), затем прибиваются кровельными гвоздями (шаг 20 см) к обрешетке.

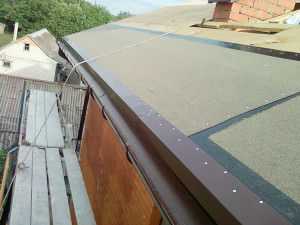

3. Монтаж капельников. Своим основанием карнизная планка крепится на верхнем скате, на подкладочный слой. Нижний край свисает с карнизного свеса. Крепятся капельники внахлест, с перекрытием 2 см, гвоздями. В местах нахождения планок друг на друга, прибивается 3 гвоздя, по краю гвозди прибиваются с шагом 10 см, зигзагообразно (показано на рисунке).

Наиболее частой ошибкой при монтаже капельников является их неправильное расположение.

Например, если прибивать планку поверх гидроизоляции, не будет доступа воздуха, а соответственно и вентиляции как таковой. При правильном монтаже планка крепится на обрешетку, под кровельным материалом.

Она должна быть немного отогнутой от обшивочной доски. Также не маловажную роль играет ширина самой планки. Здесь обязательно учитывается, будет, ставиться желоб или нет.

Но сначала прибивают лобовую доску на свес. Иногда возникает необходимость ставить две карнизные планки (рисунок 3), но это уже зависит от используемого кровельного материала и строения крыши.

1. Монтаж фронтовых планок. Для защиты края обрешетки с торцов крыши прибиваются фронтовые планки. Технология и принцип их установки аналогичны монтажу капельников.
2. Монтаж ендовного ковра. По цвету он должен соответствовать цвету гибкой черепицы. По краю ендовного ковра прибиваются гвозди, на расстоянии 10см друг от друга. Также рекомендуется края материала промазывать битумной мастикой, для более надежной сцепки.
3. Монтаж карнизной черепицы. На капельник наклеивается карнизная черепица. Черепица клеится встык, а затем еще и фиксируется гвоздями по верхнему краю.

Совет! По рекомендации специалистов карнизная черепица клеится выше места перегиба планки на расстоянии 10-12 мм.

1. Монтаж рядовой черепицы. С обратной стороны материала снимается защитная пленка. Первый ряд укладывается таким образом, чтобы его лепестки закрывали не только стыки карнизной черепицы, а и почти всю ее, выглядывать должен только 1см. Черепицу фиксируют 4 гвоздями по углам. Последующие ряды укладываются со сдвигом рисунка, то есть в шахматном порядке. Излишки отрезаются при помощи ножа с загнутым лезвием. Края черепица по краям промазываются битумной мастикой на расстоянии 10см от торца. На ендовах черепица обрезается так, чтобы осталась открытое пространство на ширину 15см.
2. Монтаж коньковой черепицы. Коньковая черепица получается путем разрезания карнизной на три части. Укладывается она внахлест на расстояние 5см и прибивается гвоздями, по 2 с каждой стороны. При этом гвозди располагаются таким образом, чтобы их прикрывала следующая черепица.
3. Монтаж кровельных примыканий. Этим местам стоит уделять особое внимание. По периметру труб набивается деревянная рейка 50х50мм. Поверх нее укладывается подкладочный материал, который крепится при помощи гвоздей и битумной мастики. Далее укладывается слой рядовой черепица, с подъемом по вертикальной поверхности на 30см. Монтируется она при помощи битумной мастики. Верх рядовой черепицы накрывается металлической планки, которая крепится гвоздями к вертикальной поверхности, а потом герметизируется при помощи силиконового герметика.

Инструкция по монтажу мягкой кровли, как вы уже поняли, включает в себя комплекс мероприятий, а не только укладку гибкой черепицы. Хочется отметить, что от того на сколько правильно выполнен каждый из этих этапов, зависит сколько времени прослужит вам ваша крыша.

Капельник для крыши — советы при установке

Одним из важных элементов крыши любого дома является капельник. Он защищает карнизы от пагубного влияния осадков, в виде дождя и снега, скопление которых вызывает процесс гниения деревянных конструкций и ржавление железных фиксаторов.

Также такая конструкция уменьшает влияние ветра на кромку кровли, задерживая старение и износ материала, и сама по себе при качественном исполнении является облагораживающим элементом, придающим эстетичный и завершенный вид всему сооружению.

Монтируют капельник к крыше по торцам кровли, со скатом, чтобы скапливающаяся на ней влага собиралась в водосток, предварительно покрыв его защитным слоем полимера.

Виды капельников

Есть два вида капельников, отличающихся между собой конструкцией и назначением – карнизный и фронтальный.

Первый, монтируется на свесе крыши по самой кромке. Этот вариант защищает торцы сооружения от разрушительного влияния осадков. Его конструкция совместима со всеми материалами кровли, включая «мягкую» черепицу.

По устройству он схож с обычным оконным отливом, но с большим количеством изгибов. Первая такая волна обеспечивает наклон для стока влаги с кровли, а вторая направляет воду вниз прямо в желоб или на грунт, если нет системы водоотвода. За счет такой двускатной конструкции не допускается перетекание воды под саму кровлю, по кромке ее поверхности.

Второй – на кромке крыши по сторонам фронтонов строения. Применяется этот вариант только с гибкой черепичной кровлей. В случае поиска капельника для «мягкой» кровли, необходимо выбирать сразу из двух типов элементов.

Это обусловлено тем, что в отличие от карнизного, универсального варианта, фронтальные элементы в основном выполняют функцию направляющих, представляя собой элемент из жести по форме буквы «Т», с отсутствующей с одной из сторон палочкой. Этот тупик-ограничитель и препятствует стеканию воды на фронтон, направляя ее движение вниз.

Оба варианта изготавливаются только из тонких листов стали, защищенных специальным покрытием, так называемой крашеной оцинковкой.

Как установить капельник на крышу

Общие правила монтажа:

1. Элемент монтируется строго по кромке крыши.
2. Водоотвод устанавливается в вертикальном положении.
3. Для захвата влаги и осадков, с целью недопущения их накопления на кровле, устанавливать капельник необходимо по всему периметру крыши.
4. Планки для карнизов применяются с любыми материалами кровли, но в случае с мягким покрытием они нужны обязательно.
5. Сегодня капельник превратился в неотъемлемую часть крыши, из любых материалов, включая битумную черепицу, керамику или металлопрофиль. Его монтаж необходим не только по краю крыши, но и над дверными и оконными проемами зданий.

В зависимости от вида конструкции при монтаже необходимо также соблюдать специфические правила установки элементов.

Карнизный элемент при фиксации требует следующей технологии:

• При наличии на нем защитной пленки, ее удаляют еще до начала монтажных работ.
• Фиксация элементов производится на особые кровельные гвозди с интервалом в 150 мм между креплениями.
• Элементы устанавливаются внахлест, не менее 20 мм друг на друга.
• Для более четкого соединения деталей разрешается срезать углы на ребрах жесткости.
• На завершающем этапе пластины заводятся в разрезы и плотно сдвигаются друг с другом.

Детали капельника фронтального типа устанавливают по-другому:

• Для придания направления стекающей влаге от фронтона, их монтаж производят от карниза крыши.
• Фронтальные детали разрезают таким образом, чтобы их можно было аккуратно соединить с карнизными элементами.
• Фиксируют их при помощи кровельных гвоздей с шагом крепления 100 мм.
• Для надежности и недопущения растрескивания элементов процедуру прибивания производят в шахматном порядке.
• Элементы монтируются в нахлест верхнего на 20 мм кромки нижнего.
• По завершении монтажа области с фронтальными деталями покрывают шпателем особой мастикой.
• Как самостоятельно произвести монтаж.

Процедура самостоятельного монтажа капельника не является сколько-нибудь сложной и заключается в накладывании отдельных его элементов на обрешетку и фиксации их к крайней ее рейке при помощи гвоздей или саморезов.

Главное в этой операции не материалы или особое крепление – они максимально просты и доступны, а сама последовательность монтажа и своевременность этой процедуры. Как правило, капельник устанавливается уже после сборки системы ливневых стоков, но самого кровельного покрытия еще нет.

Именно в этот момент удобнее всего выполнять процедуру монтажа капельника, которая производится в несколько этапов:

1. Монтаж первого, карнизного элемента, начинают с любого произвольного края ската, в зависимости от предпочтений слева направо или справа налево. Первую деталь без всякой подрезки, то есть как есть, кладут на крайнюю доску обрешетки и закрепляют на ней саморезами или гвоздями. От того насколько ровно будет уложен первый элемент зависит положение последующих деталей, поэтому ориентируясь на первый изгиб, производят его монтаж максимально параллельно первой кровельной рейке. Таким образом, с обоих торцов капельника интервалы между кромками ската и волной должен быть идентичными и равняться в среднем 10 мм.
2. Далее, по технологии первого элемента, устанавливают вторую и следующие карнизные детали, но делают это с учетом двух моментов: нахлеста их друг на друга и фиксации одним крепежом для экономии сразу двух деталей в месте их нахлеста. Таким образом, одно крепление в виде гвоздя или самореза одновременно удерживает конец одного элемента и начало следующего.
3. Это справедливо для жесткого типа кровли, а мягкий ее вариант требует после установки карнизных деталей монтажа еще и фронтального капельника. Технология его фиксации такая же, за одним исключением. Установку фронтальных элементов начинают с самого низа ската, и первая планка сразу монтируется внахлест на уже установленный карнизный капельник.

В общем, вся работа не очень сложная и легко выполняется самостоятельно.

Блиц-советы

• Не рекомендуется резать детали капельника болгаркой, потому что из-за высокой скорости вращения ее диска в месте распила под воздействием высокой температуры происходит выгорание полимерного и оцинкованного покрытия металла. служащего ему защитой, без которой он быстро начнет ржаветь. Капельники изготавливаются из довольно тонкой жести, которую можно разрезать обычными ножницами по металлу, а время, затраченное на ручную резку деталей, с лихвой окупится долгим сроком службы собираемой из них системы.
• Для того чтобы после установки капельника не возникло проблем с установкой других элементов кровли, перед его монтажом должны быть обязательно смонтированы следующие элементы: лобовая доска, обшивка свесов крыши, фиксаторы водоотливов и обрешетка. В случае с мягкой кровлей она должна предварительно быть еще и облицована ОСБ плитами.
• При покупке пластин для капельника необходимо обращать внимание на их качество, толщину металла, наличие оцинкованного и полимерного покрытий.
• Специалисты советуют раз за сезон производить полную проверку и осмотр системы водостока, чтобы вовремя очищать ее отвесы и воронки от скопления воронок и прочего мусора, ухудшающего эффективность ее работы.
