что такое, как установить на крышу, фото

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

К сведению! Наборы ветрозащитной планки для кровли предлагаются ведущими производителями в комплекте к стандартному кровельному покрытию. Это упрощает подбор защиты, при этом можно получить лучшее качество доски из всех возможных вариантов.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Виды ветровых планок для крыши

Устройство ветрозащитной накладки отличается от девяти других разновидностей торцевых доборных элементов. Главное отличие состоит в том, что каждая из конструкций, используемых для защиты кровельного покрытия, спрофилирована специальным образом, так, чтобы лучше защищать свое место на крыше.

Карнизная планка вместе с капельником устанавливается на кромке ската, коньковый уголок – на верхушке крыши. Установка ветровика на крышу дома выполняется на выносе торца кровли над фронтоном. Чтобы эффективно закрыть стык, и при этом обеспечить нормальный выход водяных паров без образования конденсата, доску специальным образом выгибают и профилируют. Для каждого типа кровли выпускают свой вариант ветровой планки:

Для мягкой кровли используют ветровую планку с П-образным профилем;
Для металлочерепицы, профнастила, шифера и ондулина применяют Г–профиль.

Механическая и тепловая нагрузка на защитную накладку зачастую больше, чем на рядовые листы кровли, поэтому деталь изготавливают либо из оцинкованной тонколистовой стали с полимерным покрытием, либо из поливинилхлорида, стойкого к ультрафиолету и перепадам температур.

Требования к ветровой доске из пластика

В продаже можно встретить достаточно большое количество ветровых планок самых разных конструкций, изготовленных из ударопрочного полиуретана или поликарбоната. Стоят они недешево, а пригодность в качестве защитной доски под большим вопросом, так как оба типа пластика обладают высоким коэффициентом теплового расширения, значительно больше, чем у оцинкованного металла или шифера.

К сведению! Пластиковая ветровая доска для кровли должна быть пластичной и устойчивой к воздействию солнечного ультрафиолета.

И поликарбонат, и полиуретановый пластик быстро разрушаются под солнечными лучами, поэтому для крыши подойдет только полихлорвинил, желательно в тон основному цвету кровли.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

К сведению! Все модели ветровых планок должны иметь специальное полихлорвиниловое покрытие, это обеспечит надежную защиту от затекания влаги в точки крепежа.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45^о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Размеры торцевой накладки для ветрозащиты шиферных листов:

Ширина горизонтальной полки — 100 мм;
Вертикальная опорная полка — 85-90мм;
Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Как установить ветровую доску для крыши

Способы крепления доски ветрозащиты для мягкой и профилированной кровли во многом схожи, хотя и имеют определенные отличия. В любом случае к установке ветровой планки приступают уже после того, как была собрана и уложена контробрешетка, установлены держатели для водосточных отводов, и на карнизе прибиты планки капельника. В конструкции кровли отсутствуют лишь желоба ендова и коньковая накладка, ее установят вместе с ветровой планкой.

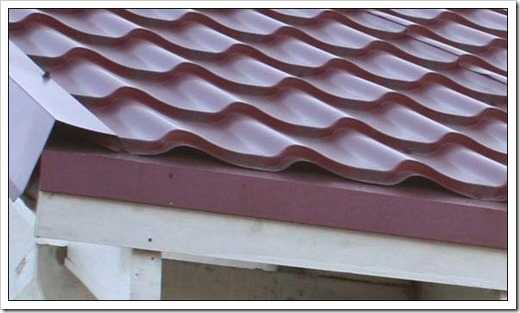

Установка ветровых планок на крыше из металлочерепицы

Сама по себе защитная накладка из пластика или тонколистового металлопрофиля является слишком гибкой и непрочной, ее легко можно повредить при установке. Поэтому, даже если вдоль кромки выглядывает из-под металлочерепицы рейка контробрешетки, крепить к ней ветровую планку нельзя. Даже если умудриться и прибить ветровую планку непосредственно к рейке под кровельным покрытием, это может привести к деформации кровли из металлочерепицы. Скорее всего, просто оборвет порывом ветра с фронтонной кромки кровли.

Поэтому для крепления ветровой планки потребуется предварительно набить доску-подкладку, шириной 80 мм и толщиной 15-20 мм.

Совет! Подкладку выбирают из прочной древесины, лучше всего выбрать дуб или вяз, при этом сама доска прибивается косыми гвоздями. Крепеж, забитый под углом к поверхности доски, выдержит самые сильные порывы ветра.

Эту часть работы удобнее всего выполнять на этапе набивки реек контробрешетки на основание будущей кровли.

После того как лист металлочерепицы уложен на кровлю, край фиксируют сосновой рейкой 20х20 мм, таким образом кромка покрытия будет жестко зафиксирована и не будет выдавливать ветровую накладку при большом скоплении снега на крыше.

Установку ветрозащитной накладки начинают с карниза, при этом горизонтальная полка первой секции должна заходить поверх планки капельника. На каждый последующий отрезок ветровой планки устанавливают внахлест 40-50 мм с предыдущим куском. В верхней части полку заводят под коньковую накладку.

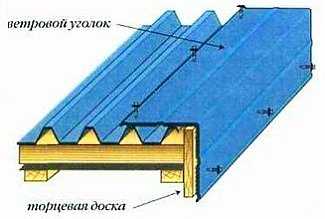

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

К сведению! Лист металлопрофиля укладывают таким образом, чтобы пик трапециевидного или прямоугольного профиля располагался непосредственно над линией шва между ветровой доской и рейкой контробрешетки.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

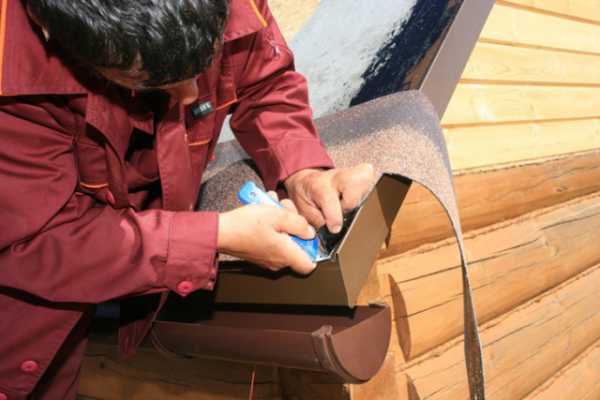

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Заключение

Ветровая планка для кровли важна не меньше, чем любые другие доборные элементы. Установка ветрозащиты не требует каких-либо специальных навыков кровельщика, но работу, особенно в случае укладки битумного материала, необходимо сделать по рекомендациям производителей кровельного материала. Обычно кустарные способы установки ветровой планки оказываются менее эффективными.

bouw.ru

Ветровая планка для металлочерепицы — Всё о кровле

Как устанавливается ветровая планка для металлочерепицы

Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

древесины;
фанеры;
матового или прозрачного акрила;
камня и т. п.

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Как установить торцевую планку

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
все стыки герметизируются;
между свесами выдерживается шаг, но в пределах 200 мм;

в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

Нет статей по теме.

Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы :

ветровая планка для металлочерепицы;
карнизная планка для металлочерепицы;
коньковая планка;
планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем :

Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.

Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.

Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

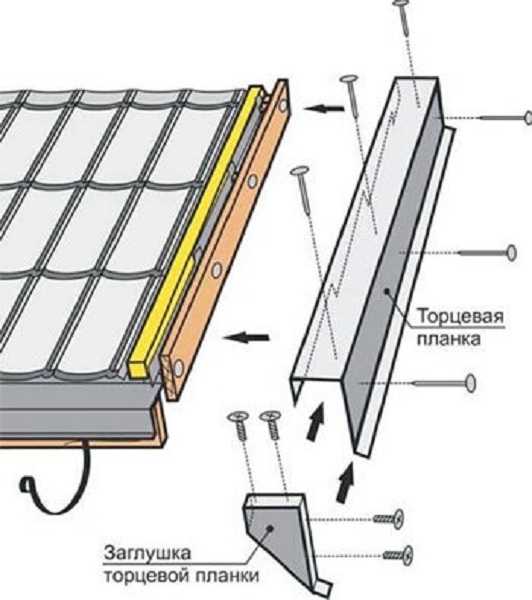

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки.

Ее устанавливают следующим образом :

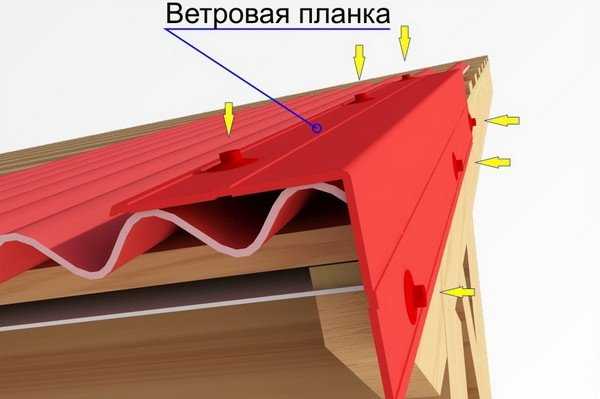

Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
При наращивании ветровой планки делают нахлест до 100 мм.
Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

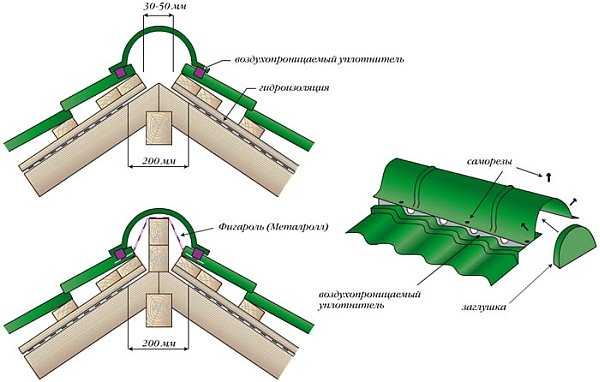

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила :

кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
монтаж со стороны торцевой доски выполняется в каждую волну;
все листы должны быть должным образом притянуты к обрешетке;
в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Комментарии (2)

Ветровая планка для металлочерепицы — особенности монтажа

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала «).

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.

После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.

Наращивание карнизной планки требует нахлеста до 100 мм.

Особенности монтажа торцевой планки

Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

Монтаж торцевой планки выполняется следующим образом:

Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне .
Уровень нахлеста планки должен быть не более 50 мм.
Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

Установка уплотнителей и ветровой планки, смотрите на видео:

Источники: http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://vseokrovle.com/metallocherepica/27-vetrovaja-planka-dlja-metallocherepicy.html, http://kryshadoma.com/metallocherepitsa/vetrovaya-planka-dlya-metallocherepitsy-osobennosti-montazha.html

krovlya-mp.ru

Ветровая планка — размеры, монтаж ветровика на крышу

Все чаще в качестве кровельного материала потребители выбирают профнастил или металлочерепицу. Они просты в использовании, не потребуют от вас особых навыков при монтаже. Но так как материал достаточно легкий, то он может легко деформироваться под действием сильных порывов ветра. Чтобы этого не произошло необходимо установить ветровую планку на крышу. Которая будет защищать подкровельное пространство от попадания атмосферных осадков и мусора.

Содержание

Основные разновидности
Размеры планки
Монтаж ветровой планки профнастила
Установка фронтонной планки на крыше, покрытой металлочерепицей
Правила установки ветровой планки на кровлю, покрытую ондулином
Установка ветровой планки для мягкой кровли
Декор в оформлении планок
Видео

Ветровая планка относится к доборным элементам кровли, которые устанавливают на завершающем этапе устройства крыши. Данное приспособление позволяет минимизировать воздействие сильных боковых порывов ветра, а также защитить подкровельное пространство от попадания насекомых, птиц, сухой листвы, образования грибка, появления мха и выветривания. Кроме того, такая конструкция позволяет создать особый микроклимат под крышей, не зависимо от того какой кровельный материал используется при этом.

Основные разновидности

Ветровая планка устанавливается по всему периметру кровли. В зависимости от ее расположения выделяют:

фронтонная – защищает боковые свесы крыши, чтобы осадки не попади под скат кровли;
карнизная – монтируется непосредственно по краю крыши, перед водостоком;
коньковая – соединяет между собой два ската кровли.

Ветровая планка должна быть изготовлена из того же материала что металлочерепица, профнастил, либо можно использовать в качество более дешевого аналога листы оцинкованной стали.

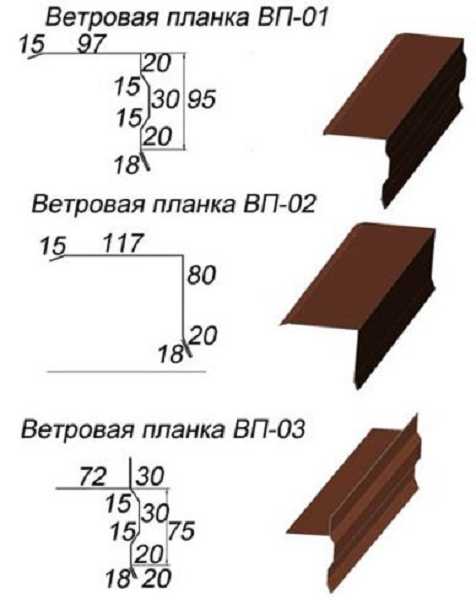

Размеры планки

Ветровая планка относится к дополнительным кровельным элементам, поэтому ее необходимо заказывать дополнительно у производителей металлочерепицы, профнастила. Расчет производят в соответствии с параметрами. Планка выпускается производителями кровельных материалов стандартного размера — 2 метра. При этом эффективная длина составляет 1,9 метра, а ширина — 90х150 или 40х60 мм.
Узкие планки используют при обустройстве плоских крыш, где кровельный материал не имеет волны. Во всех остальных ситуациях используют планку широкого размера.

Монтаж ветровой планки профнастила

Процесс установки ветровой планки можно произвести самостоятельно по окончанию укладки основного кровельного покрытия. Предварительно делается расчет необходимого количества материала учитывая эффективный размер материла. Процесс установки начинается с торцевой стороны, где к обрешетке крыши крепится доска, на которую и будет непосредственно устанавливаться торцевая планка. Для крепления используют специальные саморезы, которые располагают на расстоянии 40 см друг от друга. Укладывают материал внахлест, при этом монтаж производят снизу-вверх.

Важно: размеры планки должны быть одинаковыми по всему периметру кровли, в противном случае конструкция не сможет выполнять возложенные на нее обязательства, а именно предотвращать деформацию материала и обеспечивать надежную защиту от влаги.

Важно: по краям планок необходимо устанавливать специальные заглушки, а все стыки дополнительно обрабатываются герметикам.

Установка фронтонной планки на крыше, покрытой металлочерепицей

Прежде чем приступить к установке фронтонной планки, необходимо произвести установку всей металлочерепицы, карнизов и водостоков. Монтаж торцевой планки осуществляют на одну волну выше от уровня обрешетки. Для лучшей герметизации используют специальный уплотнитель. Крепление осуществляется саморезами, которые соединяют между собой планку и металлочерепицу, тем самым делая карниз на фронтоне более прочным. В среднем уровень нахлеста равен 50 см.

Правила установки ветровой планки на кровлю, покрытую ондулином

Ондулин представляет собой листы волнистого битумного картона, которые еще называют «еврошифером». Процесс установки ветровой полосы начинается с оборудования обрешетки кровли. После чего закрепляется доска к обрешетке крыши, непосредственно к которой и закрепляется защитная полоса в дальнейшем. Параллельно к этой доске располагают две рейки, на которые будет осуществляться установка защитной полосы. Перед этим необходимо произвести укладку ондулина в соответствии со всеми правилами. При этом не закрепляют две крайние волны, которые находятся ближе к торцевой доске. После чего укладывают торцевую полосу снизу-вверх в нахлест. В качестве крепежей используют гвозди, шляпки которых после обрабатывают краской.

Установка ветровой планки для мягкой кровли

Прежде чем приступить к монтажу торцевой планки на мягкой кровли необходимо проделать ряд подготовительных работ. Планка для карниза должна быть установлена прежде чем закрепят крюки для водостока. Торцевая планка может быть установлена только, после того как будет уложен весь кровельный материал. И представляет собой лист оцинкованной стали покрытый для защиты слоем полимера.

Важно: следует уделить особое внимание перекрытию углов, чтобы получилось единое целое.

Декор в оформлении планок

Для создания особого внешнего вида применяют специальные декоративные элементы, которые могут крепится к готовой ветровой планке или быть непосредственно частью ее. Первый вариант более приемлем, так как в этом случае планка остается на месте при демонтаже украшения если это будет необходимо. Внешне такие декоративные элементы напоминают кружево или древесину, но могут быть выполнены по вашему индивидуальному заказу. Такие элементы не только будут эстетическим дополнением к внешнему виду дома, но и дополнительно защитят кровлю здания от атмосферного воздействия.

ВИДЕО

Добавить комментарий

www.stroy-krov.ru

Ветровая планка для металлочерепицы и монтаж карнизной планки

Металлочерепица и профнастил в качестве кровельного покрытия занимают на сегодняшний день главенствующее положение на строительном рынке. Закрепляющие планки для металлочерепицы – это небольшие, но выполняющие важные функции детали, необходимые для долгосрочной службы крыши. Монтаж ветровой планки на металлочерепицу производят по периметру крыши, предохраняя настил кровли от воздействия боковых порывов ветра, попадания под кровлю птиц и насекомых, оседания прошлогодней листвы, грязи и пыли.

Предназначение ветровиков

Ветровая планка для металлочерепицы подразделяется на планку карнизную, торцевую и конек для кровли. Установка ветровой планки является последним этапом при сооружении крыши.

Рекомендуем к прочтению:

Планка торцевая. Такие ветровые и фронтонные детали крепятся для защиты углов в конструкции. Установка прочной торцевой планки гасит воздействие воздушной нагрузки и предотвращает разбалтывание крепежных элементов. Избыточная влага удаляется от краев бокового свеса, кровельный пирог по краю закрывается от пыли и грязевых заносов. Торцевые планки для металлочерепицы и профнастила длинные и плоские. Стандартные размеры детали достигают: эффективная длина 190 см, полная — 200 см. Геометрическая форма определяется местом установки компонентов. Для улучшения внешнего вида крыши под металлочерепицу ребристую выпускают конфигурации с дополнительным ребром жесткости, выполняют из стали различных марок с оцинковкой. Затем покрывают полимерным материалом под цвет кровли из металлочерепицы..
Карнизная планка бывает двух видов — лобовая планка и капельник (см. на фото). Планки карнизные обязательно нужны в строении, они служат защитным барьером от снега и дождя, предохраняя деревянные каркасные элементы кровли от попадания воды. Монтаж карнизной планки-капельника производится, как правило, со стороны водостока. Капельник направляет влагу в водосточную трубу, закрывает низ обрешетки и контробрешетки. Планка лобовая (фото) прикрепляется не только для сохранения от внешних воздействий. Этот элемент заказывается индивидуально под фронтальную доску и полностью закрывает ее по высоте.
Конек. Декоративная деталь, позволяющая закрыть стык двух скатов. Выпускается полусферической и треугольной, а также плоской формы, предохраняет края металлочерепицы от подрыва при сильном ветре, задувания грязи и влаги от осадков под кровлю.

Монтаж ветровых планок на кровле частного дома

Чтобы разобраться, как сделать ветровые на крыше, рассмотрим поэтапно крепление компонентов ветровой планки. Крепить ветровую планку рекомендуется на уровне высоты изгиба металлочерепичного ковра. Работать начинают с нижней части кровельного пирога, постепенно поднимаясь выше.

Рекомендуем к прочтению:

Порядок установки карнизного ветровика

Карнизная планка для металлочерепицы монтируется до начала укладки основного ковра из настила. Установка карнизной планки – это создание подшивочной основы для свесов и софитов. Для карнизной планки из металлочерепицы выбирают материал, сходный с основным – это обычно сталь пассивированная или оцинкованная до полумиллиметра толщиной, с прочным покрытием из полиэстера, пластизола или базальтовой крошки. Планка карнизная имеет продолговатые размеры. Обрамляющий компонент кровли, помимо основной защитной функции, смотрится как красивый декор, украшающий частное строение и поддерживающий создаваемый при строительстве дома индивидуальный стиль.

Прежде, чем закрепить карнизную планку, нужно установить кронштейны — держатели для водосточных желобов. Размещают их или на стропилах, или на фронтальной доске.
В первую очередь, устанавливается лобовая доска. Она примыкает к торцевым концам стропил, для крепежа применяют элементы из оцинковки. Иногда ставится карнизная доска, входящая в особые пазы. Можно использовать оба вида несущей доски, чтобы дополнительно усилить надежность данного узла на кровле.
Следующим этапом становится крепеж второй опоры при прикреплении свеса. Деталь имеет форму бруса.
Карниз подшивается с использованием кусков профнастила, шпунтовки и деревянной плоскости.
Затем устанавливается карнизная планка. Ее закрепляют к лобовой доске, поверх кронштейнов для водостока. Операцию производят, применяя саморезы, материал укладывают.с нахлестом не больше десяти сантиметров.

Монтаж торцевой планки

Планка торцевая для металлочерепицы прикрепляется после окончания работы по укладке настила на крыше. Угол торца должен быть полностью перекрыт. Деталь поднимают над уровнем обрешетки, закрепляя саморезами по бокам. Верх крепится к волнам металлочерепицы. Стыки покрывают герметизирующим составом.

При креплении торцевой планки нахлест составляет не более 5 см. При грамотной установке обрешетка защищается от промокания, а боковые скаты крыши – от ветровой нагрузки.

Роль доборных элементов для кровли нельзя недооценивать. Хотя части обрамления не занимают большой площади на кровле, от правильно выполненной монтировки зависит надежность крыши частного дома, долговечность службы и эксплуатация без ремонтов. Торцы отделывают прямоугольными полосами стандартного размера, иногда внешнюю плоскость домовладельцы оформляют в необычном стиле, в виде кружева из металла или с фактурой под древесину.

build-experts.ru

Ветровая планка для металлочерепицы — Всё о металлочерепице
