• Выполнять работу в деревянных, пластиковых и других конструкциях с опасностью в пожарном отношении;
• Добиться функциональности кабелей на протяжении долгих десятилетий за счет их «трубной защиты»;
• Сэкономить на изоляции самих проводов – внутри труб для нее не требуется слоев, экранов, бронированных оплеток и т.д.;

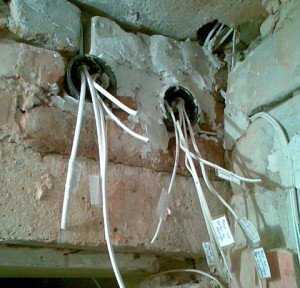

• Легко диагностировать возможную неисправность скрытой проводки и обеспечить частичную замену электропроводки без вскрытия стен и потолков, полов, перегородок и перекрытий;
• Избежать повреждений в процессе ремонта. При извлечении замурованного в алебастр, бетон или кирпичную кладку провода вероятно повреждение изоляции либо токоведущих жил – проводка в трубах гарантирует отсутствие подобных ремонтных коллизий;
• Токовая нагрузка на проводники внутри труб допускается выше, чем при их расположении в толще стен ввиду естественной вентиляции за счет внутренних зазоров.

Какие выбрать трубы для прокладки электропроводки – металлические или пластиковые, жесткие конструкции или гибкую гофру – зависит от материала стен, используемых отделочных материалов, токовой нагрузки и прочей ремонтной специфики.

При выборе метода, чем защитить и как расположить электропроводку, важно правильно расставить приоритеты – безопасность, надежность и ремонтопригодность обязаны превалировать над экономией и скоростью завершения проекта.

Стальная труба для электропроводки – когда в стенах актуален металл?

Прежде всего, когда стены деревянные. Короткое замыкание в толще дерева – кошмар для любого владельца и для всех жильцов деревянных строений, оно способно привести к фатальным последствиям без всяких кавычек. В любом горючем материале актуальна проводка внутри металлических труб, но в первую очередь в строениях из дерева.

Большой вес металлической конструкции, ее свойство самостоятельно проводить электрический ток приводят к необходимости выполнять работу точно по месту. Стальные трубы обязаны иметь значительный диаметр, проводники внутри них следует располагать свободно. Экономия на изоляции проводов в данном случае недопустима, каждый контакт должен подвергнуться тщательной изоляции. При обустройстве розеток и выключателей в стенах из дерева «стаканы» для их установки тоже должны быть металлическими.

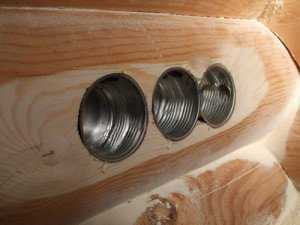

В домах старой постройки межэтажные перекрытия часто выполнялись из дерева, поэтому проводку между этажами в толще таких перекрытий необходимо выполнить внутри металлической трубы. Для небольших участков возможно использование гибких металлизированных гофров. Проводка в трубках из металла отличается большой стоимостью и трудоемкостью, но на опасности пожара лучше не экономить…

Труба ПВХ для электропроводки – как обстоит дело с альтернативами?

Пластиковые трубы для электропроводки в скрытом монтаже используются широко и повсеместно. Это обусловлено следующими ремонтными преимуществами, которые имеют труба ПВХ для электропроводки, жесткие ПНД «трубопроводы» и прочие изделия на пластиковой основе:

• Коррозийная стойкость и невосприимчивость к химически активным веществам;
• Легкость. По сравнению с металлической трубой, пластиковая легче в 5-7 раз, а это значительно упрощает монтаж, что немаловажно при высотных работах, на потолках, в местах с ограниченным доступом;
• Возможность гибкой укладки. Пользоваться таким свойством пластиковых труб следует с осторожностью, т.к. по нормативам ГОСТ и ПУЭ расположение проводников внутри стен «должно быть прямолинейным и предсказуемым снаружи везде, где это возможно«;
• Возможна самостоятельная прокладка пластиковой защиты кабелей и проводов, причем с минимальным ремонтным опытом. Сварочные стыки стальных труб предполагают наличие специализированного оборудования и навыков;
• Низкая стоимость электромонтажных работ и отсутствие вредных выделений в атмосферу – не лишнее качество для жилых помещений.

Различия между типами пластиковых труб обусловлены формулой их состава. Труба ПНД для электропроводки изготовлена из полиэтилена низкого давления, она отличается наилучшими показателями стойкости к любой коррозии. Во влажной среде, для прокладки кабелей под крышей с сомнительной надежностью ПНД-труба будет оптимальна. ПВД-пластикат означает полиэтилен высокого давления, он максимально прочен к ударам и изгибам, но чувствителен к окислению и вообще воздействию газов. Полиэтиленовые трубы экономичны, но сама технология их выпуска предусматривает толстые стенки, так что дешевизна получается виртуальной.

Трубы из поливинилхлорида (ПВХ) выпускаются в стандартном жестком виде и в форме гофрированных гибких рукавов. Их главными достоинствами считаются прекрасная прочность, жесткость и минимальное линейное расширение при укладке и эксплуатации. Большой диапазон диаметров (от 15 до 63 мм), широкий выбор переходников и прочей фурнитуры, сочетаемость гофра и прямых труб позволяет уложить всю электропроводку в один и тот же материал. Температурная стойкость и пожаробезопасность у ПВХ-труб выше. Им не страшны перепады температур от -25 ˚C до + 60 ˚C.

В большинстве работ по капитальной замене проводки используются именно ПВХ-трубопроводы. Они оптимальны с точки зрения длительного характера эксплуатации и надежной защиты силовых проводов. В деревянных стенах следует защищать кабели металлическими трубами, в помещениях с высокой влажностью – полиэтиленовыми. При разработке электрификации сложных и/или протяженных объектов можно (и нужно!) использовать различные типы труб для электропроводки.

remoskop.ru

Выбор пластиковой трубы для прокладки кабеля

Практически в каждом проекте приходится выбирать различные пластиковые т

www.el-cab.ru

Изделия для наружней прокладки проводов

Напольный плинтус с каналами для проводов

Чтобы смонтировать электрическую цепь, одних проводов часто бывает недостаточно. Ведь кабель надо к чему-то прикрепить, спрятать или защитить каким-либо образом. Придать эстетичный вид проведенным кабелям и проводам тоже важно. Для этих целей служат разнообразные изделия из металла и пластика для прокладки проводов, созданные для того, чтобы сделать эксплуатацию электрических проводов максимально удобной, эстетичной и безопасной.

В домашних условиях кабели и провода чаще всего прячутся в стене, замуровываются в штукатурку. Это прекрасный выход из положения. Проводов не видно, они надежно скрыты за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая. В такой ситуации есть несколько существенных минусов.

Во-первых, до провода весьма сложно добраться. При повреждении цепи крайне трудно выяснить, где именно произошли обрыв или утечка. Когда это становится ясно, то бывает жаль обдирать керамическую плитку или обои, ведь, выполнив починку, придется восстанавливать все как было.

Во-вторых, чтобы поменять проводку на более современную и надежную, придется делать ремонт заново. Это не каждому по карману. Есть и другой путь: помещать кабель не внутри стен, а поверх них. Такой вид прокладки проводов называется открытым. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко перебить, случайно задев каким-либо предметом.

На самом деле все это не так страшно. Для открытой прокладки проводов любого типа внутри и снаружи помещений существуют специальные короба, пластиковые или металлические. Пластиковые применяются внутри помещений, а металлические — снаружи или на производстве, а также в служебных помещениях. Пластиковые короба для кабелей и проводов называют кабель-каналом или электромонтажным коробом.

Кабель-каналы

По сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей.

Цвет кабель-канала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.

Скрытая проводка кабеля

Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных.

Открытая проводка, уложенная в кабель- канал поверх деревянной облицовки

Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. При помощи различных аксессуаров, поворотных углов, тройников и заглушек к кабель-каналу, монтируются электрические сети любого типа сложности. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

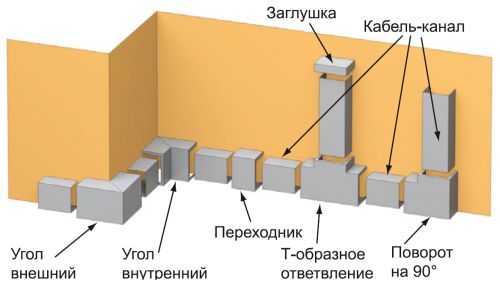

Аксессуары к кабель-каналу

Помимо основных видов кабель-канала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму.

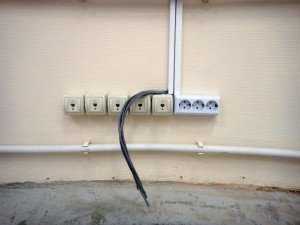

Кабель-канал с различными видами розеток, смонтированных на поверхности

Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных. Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1–2 провода, не устанавливая дополнительных коробов.

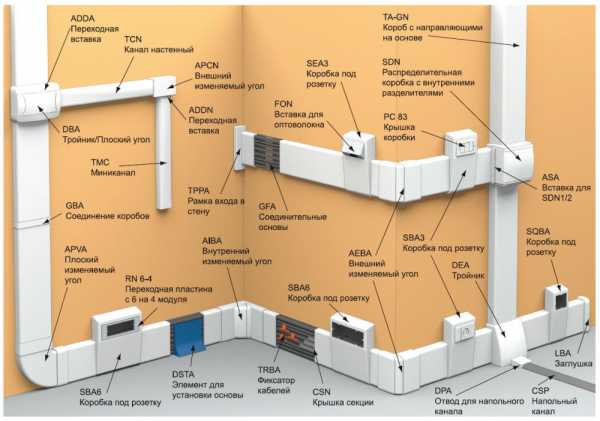

Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему

Плюсы пластиковых коробов:

• не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
• легкий доступ к кабелю;
• дополнительная защита для электропроводников;
• легкость монтажа;
• возможность создавать современные дизайнерские решения.

Минусы кабель-каналов:

• не всегда вписываются в дизайн помещения;
• требуют дополнительного пространства;
• легко ломаются при неаккуратном использовании;
• требуют массу дополнительных аксессуаров.

Напольный плинтус

Металлические короба

Их еще называют лотками. Поскольку металлические короба весьма редко используются в бытовых условиях, то описать их можно вкратце. Предназначены для проведения кабелей внутри и снаружи помещений. Главная задача — защитить кабель от механических повреждений и скомпоновать их множество в одну трассу. Лотки изготовляются из оцинкованной стали, имеют форму П-образного профиля, накрытого крышкой.

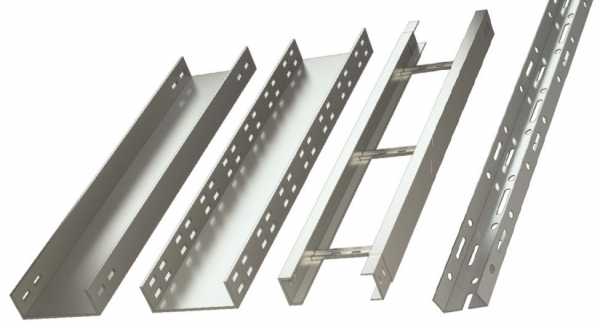

Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный

Бывают перфорированными и гладкими. Перфорированные изделия легче, их проще монтировать при помощи крепежа, гладкие устанавливаются на специальные опоры. Короба применяются при прокладке силовых кабелей в производственных помещениях, фальшполах или подвесных потолках. Так же как и пластиковые короба, имеют массу аксессуаров для компоновки поворотов и крепления их к перекрытиям.

Конструкция из металлического лотка

Гофрированные пластиковые трубы

Кроме коробов существуют пластиковые и металлические трубы, предназначенные для прокладки кабеля. У этого вида продукции более широкий спектр применения. Кабель-канал в основном укладывается на ровную, гладкую поверхность — это необходимое условие для корректного монтажа. Трубы можно монтировать практически на любую поверхность, где их можно крепить при помощи металлических скоб и специальных клипс. Кроме того, гофрированную гибкую трубу (или гофру) можно поворачивать под любыми углами или даже укладывать извивами.

Защищенные гофрой провода

Гофра предназначена для прокладки любого вида проводов как внутри помещений, так и снаружи. Защищает кабель от механических повреждений и повышенной влажности, а также предохраняет людей от поражения током.

Различают легкие и тяжелые трубы. Первый вид применяется по большей части внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. Как первый, так и второй вид может быть со стальным зондом для протяжки кабелей или без него. Изготовлены гофрированные трубы из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягиваются в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. д.

Внимание! Легкая пластиковая гофра легко лопается и ломается на морозе, поэтому не стоит жалеть средства — для наружной прокладки лучше купить тяжелый вариант.

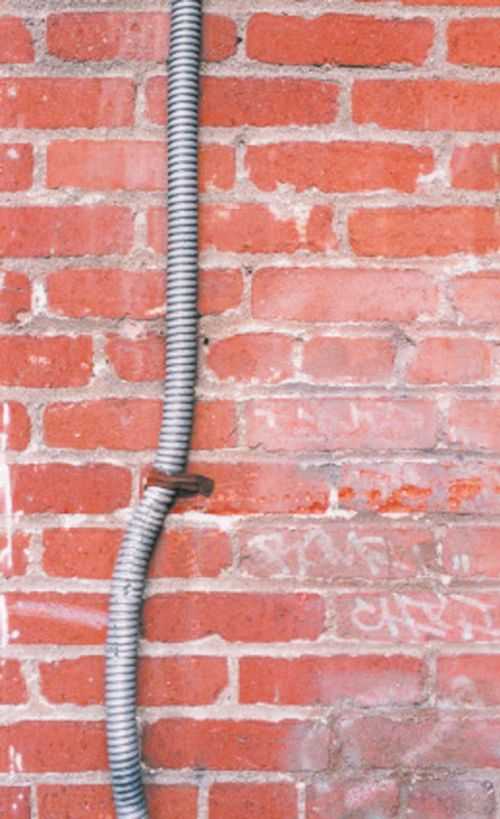

Гофра, проведенная по наружной стене здания

Гофрированные металлические трубы (металлорукава)

Очень похожи на пластиковую гофру, но изготовлены из стальной оцинкованной ленты. Применяются там же, где и гофра. Основные отличия — повышенная защита от механических повреждений. Кроме того, при подключении заземляющего провода к металлорукаву он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

Проведение электропроводки при помощи металлорукава в технических помещениях

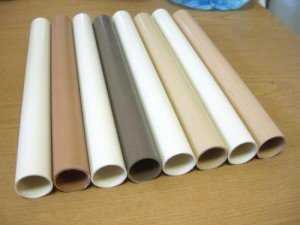

Гладкие жесткие трубы

Второе название — трубы ПВХ. Это жесткий вариант пластиковой трубы. Как понятно из названия, изготавливаются такие трубы из поливинилхлорида, не распространяющего горение. Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Кембрики

Это своего рода чехлы — гибкие шланги из ПВХ или полипропилена, которые надеваются на кабель сверху оболочки или изоляции. Кембрик используется для придания кабелю более эстетичного вида и дополнительной защиты или когда необходимо объединить несколько проводов вместе.

Изделия для прокладки кабеля предусматривают следующие варианты крепления. Кабель-канал крепится при помощи самых обычных дюбель-гвоздей размером 6 х 40.

Пластиковый хомут-стяжка

Если материал перегородки — дерево или мягкий пластик, можно прикрутить кабель-канал шурупами или просто приклеить. Металлические лотки крепятся при помощи анкерных зажимов, дюбель-гвоздей и болтовых соединений. Приклеить лотки не получится. К тому же для их крепления иногда требуются специальные полки и кронштейны.

Гофрированные пластиковые и трубы ПВХ монтируются при помощи специальных клипс, которые, в свою очередь, крепятся к перекрытиям при помощи шурупов или дюбель-гвоздей. Использовать такой вид крепежа необычайно удобно, монтаж готовой к использованию трубы осуществляется одним движением руки. При этом очень просто извлечь трубу обратно. Металлическая скоба используется для крепления металлорукавов, гофры и труб ПВХ. Это более надежное крепление, нежели клипса.

Пластиковый хомут или стяжка применяется в тех случаях, когда надо закрепить трубы на скорую руку. К тому же это очень дешевый и простой метод.

Что бы еще почитать?

remstd.ru

Пластмассовая прокладка — Большая Энциклопедия Нефти и Газа, статья, страница 1

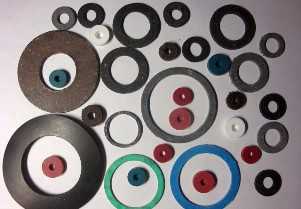

Пластмассовая прокладка

Cтраница 1

Пластмассовые прокладки применяют при невысоких температурах среды.  [1]

Пластмассовые прокладки толщиной 20 — 25 мм создают зазор между арматурной сеткой и изоляционным антикоррозийным покрытием. В процессе армирования трубы сеткой тележки 2 перемещаются к устройству 3, наносящему бетонную смесь. Это устройство состоит из двух высокоскоростных барабанов, расположенных на расстоянии 61 см от поверхности бетонируемой трубы.  [2]

Пластмассовая прокладка, которая может быть использована при кратковременных измерениях и малом изменении положения.  [3]

Толщину пластмассовой прокладки h для уплотнения фланцевого соединения можно примерно определить, используя следующие рекомендации.  [5]

Применение таких пластмассовых прокладок имеет ряд преимуществ: постоянство швов, совершенное заполнение пространства между двумя изделиями, высокая газоплотность кладки, нормальные санитарно-гигиенические условия работы каменщиков.  [6]

Под давлением нагнетаемой жидкости пластмассовая прокладка деформируется в радиальном направлении и затрудняет затекание резиновой манжеты в зазор между цилиндровой втулкой и разделительным пояском сердечника. В результате предотвращаются повреждения поршня из-за усталостного выкрашивания манжет.  [7]

В большинстве случаев на неметаллических трубопроводах устанавливают кислотостойкие пластмассовые прокладки из полиэтилена, полихлорвинила и других пластмасс. Прокладки из пластмасс изготовляют из заготовок, выдавливаемых на специальной шнек-машине. В загрузочное устройство машины пластмассу закладывают в виде гранул и кусков, предварительно нагретых до 180 С. Пластмасса под действием шнека продвигается к втулке и протаскивается через матрицу, имеющую сечение готового изделия. Из непрерывно выходящей заготовки нарезают мелкие куски, которые затем сваривают контактной сваркой в прокладку.  [8]

Параллакс устраняют при помоши кольцевой латунной или пластмассовой прокладки 6 ( фиг. Толщину прокладки определяют по месту. Собрав головку, снова проверяют наличие параллакса.  [9]

Прокладки должны быть из паронита, нельзя применять резиновые и пластмассовые прокладки, так как многие из них легко хлорируются и разрушаются. В аварийных случаях, когда пропуск хлора нельзя устранить и приходится ждать, пока весь хлор выйдет через поврежденное место, следует направить на струю газа большое количество воды из пожарного водопровода. При этом необходимо отсечь задвижками поврежденный участок от источников хлора и соблюдать правила индивидуальной защиты людей.  [10]

В заключение, однако, следует еще раз указать на необходимость перфорации пластмассовых прокладок в ящиках с черешней после выемки их из холодильника или автофургона-ледника. Если перфорации в полиэтиленовой упаковке не сделать, ягоды приобретают неприятный запах и теряют вкусовые качества.  [11]

Во избежание перенапряжения листов при затяжке креплений между прогонами и листами предусматривают деревянные или пластмассовые прокладки. Стеклопластиковыми листами можно заполнять как отдельные, так и ленточные зенитные проемы, а также полностью все покрытие.  [12]

В зависимости от размеров элементов болтов ( головки, гайки, шайбы) применяют медные, алюминиевые, свинцовые, кожаные, фибровые и пластмассовые прокладки. При этом следует иметь в виду, что при больших удельных давлениях на прокладки, которые получаются в болтовых соединениях, они склонны к хладотекучести. Это приводит к ослаблению соединения, а в последующем и к нарушению герметичности.  [13]

В светофорную головку устанавливают линзовые комплекты; между корпусом головки и линзовым комплектом укладывается кольцеобразная резиновая или пластмассовая прокладка. Линзовый комплект крепится к корпусу головки двумя болтами, затем устанавливаются фоновый щит, козырьки и подкосы.  [15]

Страницы:      1    2    3

www.ngpedia.ru

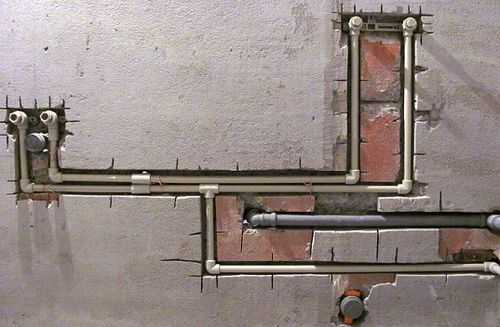

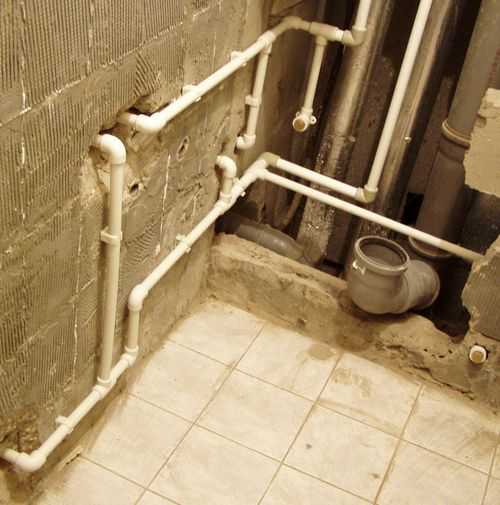

Прокладка пластиковыъ труб в стене и в земле

Пластмассы постепенно вытесняют все прочие материалы из обихода в связи со своей прочностью, долговечностью и дешевизной производства. Оглянувшись вокруг, сложно не увидеть пластик в современном мире. Сравнительно недавно металлические водопроводные трубы начали повсеместно менять на пластиковые.

Грамотно составленная схема трубопроводов – это 90% качества будущей системы водоснабжения.

Подвод трубопровода к объекту

Прокладка пластиковых труб в земле к объекту водоснабжения производится ниже глубины промерзания грунта в данном регионе, так в случае аварийной остановки подачи воды в холодное время года вода в трубе не замерзнет и не повредит трубопровод.

Дно траншеи под прокладку должно быть ровным, без резких перепадов, кроме того, в траншее подсыпается песчаная подушка для компенсации просадок грунта. При наружной прокладке пластиковой канализационной трубы необходимо учитывать минимальный уклон, необходимый для естественного стока нечистот в септик или централизованную канализацию.

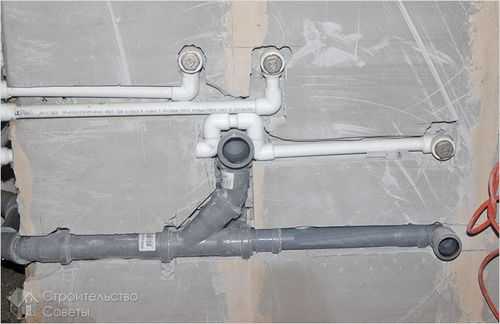

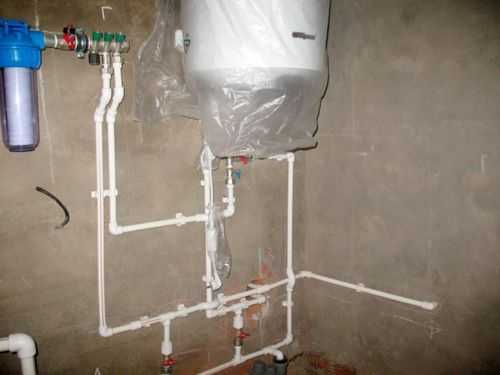

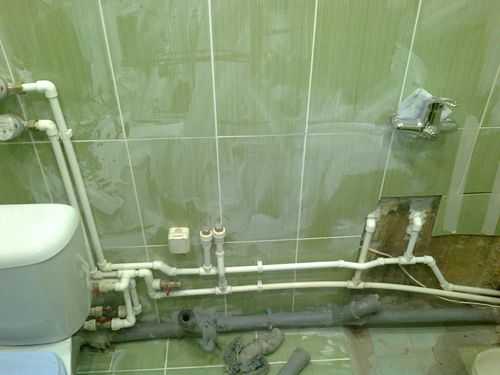

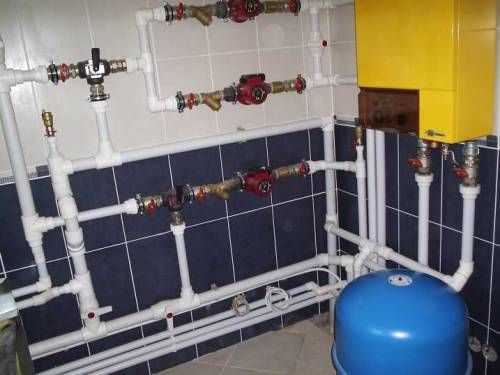

Разводка водопровода по зданию

Ввод пластиковой трубы в здание и прокладка через стену осуществляется через гильзы – вмонтированные в стену обрезки трубы большего диаметра. Это позволит трубе не деформироваться при изменении длины в результате перепадов температуры воды. Изменение длины особенно актуально для пластиковых труб отопления и горячей воды.

При прокладке таких водоводов через определенные расстояния монтируются специальные П-образные компенсаторы, они предохраняют трубопровод от повреждений вследствие нагрева и охлаждения теплоносителя.
