Диаметры и размеры пластиковых труб
Большинство изготовителей пластиковых труб гарантируют их долгую и безаварийную эксплуатацию, а металлические трубы служат в среднем около двадцати лет. Поэтому многие люди выбирают именно пластиковые изделия для разных систем трубопроводов.
Какие бывают типоразмеры пластиковых труб и какие остальные важные параметры существуют читайте ниже.

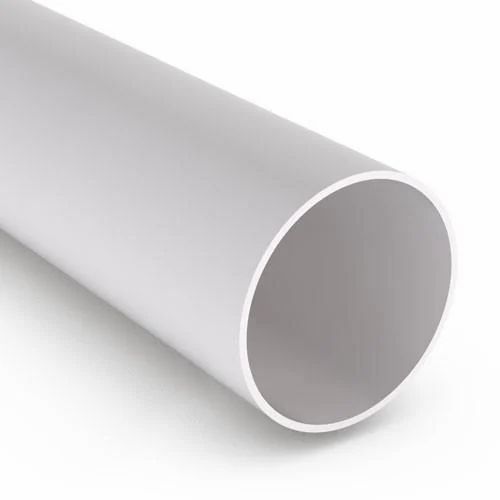

Размеры пластиковых труб
Самые распространенными из этой категории труб считаются — изготовленные из полиэтилена и поливинилхлорида.

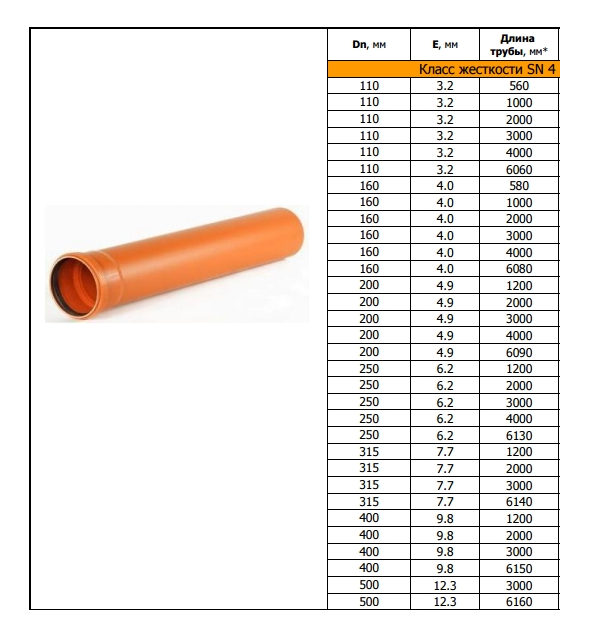

Примеры пластиковых труб для систем канализации
ПВХ трубы отличаются характеристиками:
- типоразмеры – от 16 и до 630 мм;
- классы давления PN 6, PN 10 и PN 16;
- удельная теплоемкость – 1,0 Дж/г;
- минимальный радиус изгиба при 20 градусах – 300;
- монтаж труб проводится при температурах от -5 до + 90 градусов.
Полиэтиленовые трубы имеют следующие параметры:
- типоразмеры от 16 и до 450 мм;
- классы давления — PN 6.
3, PN 10 и PN 16; - работа с трубами проводится при температуре окружающей среды от -5 до + 35 градусов;
- расчетный коэффициент запаса прочности – С= 1,25.
3, PN 10 и PN 16;Диаметр пластиковых труб

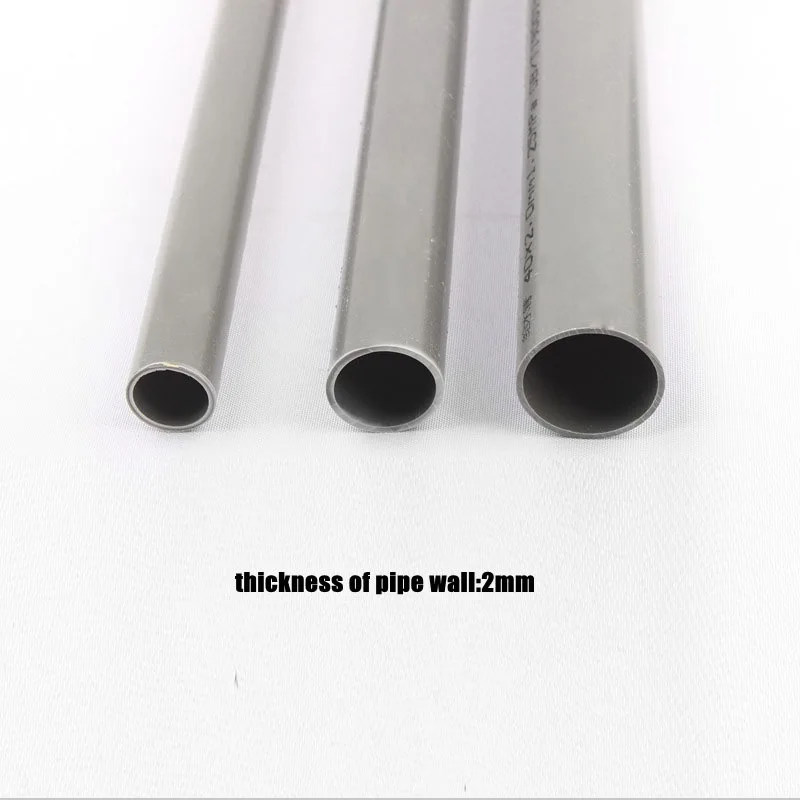

Диаметр пластиковых труб
Какого диаметра бывают пластиковые трубы? Пластиковые трубы маркируются по диаметру наружному и бывают таких диаметров: 16, 20,25, 32, 40, 50, 60, 70, 80, 90, 100 мм и так далее. В любом случае применяются трубы определенного диаметра, к примеру:
- трубы с диаметром 20 и 32 мм. Применяются чаще всего в индивидуальном строительстве, так как их можно легко изогнуть, также они отличаются высокой пропускной способностью;
- трубы с диаметром 70 и 80 мм. Такие изделия применяются при постройке больших жилых домов и при строительстве помещений магазинов, офисов и тому подобное;
- трубы с диаметром 200 мм. Предназначены для строительства крупных объектов, которые рассчитаны на большое количество людей.
К примеру, больницы, спортивные комплексы, гостиницы; - трубы с диаметром 300 мм. Используют при строительстве очень крупных промышленных объектов.
Могут ли выдержать пластиковые трубы высокую температуру?
Пластик, из которого изготовлена труба, получают методом полимеризации полипропилена, в котором участвуют металлические катализаторы. Такой материал при +140 градусах начнет размягчаться, а при температуре 175 градусов по Цельсию уже расплавляется. Производители дают гарантии нормальной эксплуатации трубы при температуре меньше +95 градусов. И нужно помнить о маркировке изделий. Трубы PN 20 считаются изделиями универсальными и допускают температуру теплоносителя в +60 градусов, а вот маркировка труб PN25 сможет выдержать и 95 градусов, которые гарантирует производитель.
Существует запас прочности, которым «разрешено» поднятие температуры теплоносителя до +140 градусов, но на небольшой период. Тут вода в пар не превратится из-за давления в трубопроводе.
Трубопровод не расплавится, но срок службы сократится.
Рабочее давление пластиковых труб
Если говорить о том, какое давление выдерживают такие трубы, то при температуре в + 95 градусов они выдерживают номинальное давление 6,6 атмосфер. При более высокой температуре и небольшом давлении или же наоборот (температура меньше, а давление больше), трубы из пластика служат долго. При температуре больше 100 градусов и высоком номинальном давлении, срок службы труб резко сокращается.
Испытание систем водоснабжения в новых домах или в старых зданиях после реконструкции может проводиться с давлением в 12 атмосфер. Но такое испытание кратковременное, к тому же используют холодный воздух или воду, и такой тест нанести трубам вреда не должен.
Как высчитываются пропускные способности трубы?
Эта метрическая характеристика позволяет узнать и рассчитать соотношение предельного объема жидкости, который проходит за единицу определенного количества времени через трубу.
Есть таблицы , помогающие вычислить этот параметр, хорошим примером служит таблица Ф.А. Шевелева. Но все же лучше, если пропускная способность пластиковых труб будет рассчитана специалистами в этом деле. Все дело в том, что при расчете с самого начала учитываются не только диаметр трубы и материал, из которого она изготовлена, но и уклон прокладки трубы, если водопровод будет не напорный, и давление, возникающее при подаче воды. При расчете этого параметра не берутся в расчет такие данные, как зарастание внутреннего пространства и коррозия трубы, ведь их у пластиковых труб просто нет.
Поэтому можно сказать, что со временем эта способность пластиковых труб не снижается, в отличие от стальных труб, у которых при эксплуатации со временем появляется коррозия и происходит зарастание разными органическими остатками.
Видео для дополнительной информации по теме «Пластиковые трубы»
Диаметры пластиковых труб для водопровода в категории «Строительство»
Полипропиленовая труба PPR Krakow PN 20 (диаметр 25) Пластиковая труба, паечная труба
Доставка по Украине
38.06 грн/м
Купить
Магазин сантехники и отопления Radiatori2000.net
Труба ПВХ LIANSU синяя диаметр 32мм PN16 для бассейнов, водопровода, скважин, полива и холодной воды
Доставка по Украине
по 91.57 грн
от 2 продавцов
91.57 грн
Купить
Waterpools — товары и услуги для обслуживания вашего бассейна
Труба синяя диаметр 63 мм PN8 ПВХ LIANSU напорная для бассейнов, водопровода, скважин и полива
Доставка по Украине
по 178.93 грн
от 2 продавцов
178.93 грн
Купить
Waterpools — товары и услуги для обслуживания вашего бассейна
Труборез для пластиковых труб диаметром от 20 до 50 мм KNIPEX BiX® 90 22 10 BK
На складе в г. Буча
Доставка по Украине
1 050 грн
Купить
ТОВ «МЕТАЛБОКС»
Паяльник для пластиковых труб больших диаметров KRAISSMANN 2500 EMS 3
На складе в г.
Харьков
Доставка по Украине
2 003 грн
Купить
Интернет-магазин «Promteh»
Резак для резки пластиковых труб диаметром до 28 мм STANLEY 0-70-450
Доставка по Украине
835 — 900.21 грн
от 3 продавцов
849 грн
Купить
Интернет-магазин VolynTools
Ножницы для резки пластиковых труб, диаметр до 42 мм, Corona Exclusive (C0295)
На складе
Доставка по Украине
290 грн
Купить
Інтернет-магазин «Lew-74»
Пластиковые накладки на ножки с трубы, Нескользящий зажим для трубы, разного диаметра
Доставка по Украине
150 грн/комплект
Купить
Neomarket
Труба ПВХ LIANSU синяя диаметр 40 мм PN10 напорная раструбная клеевая для бассейна, водопровода и скважин
Доставка по Украине
98.33 грн
Купить
Оборудование и химия для бассейнов с доставкой по всей Украине
Полиэтиленовые трубы для водопровода, Пластиковые трубы
Доставка по Украине
Цену уточняйте
Системы автоматического полива — K-Rain
Ножницы для резки пластиковых труб, диаметр до 42 мм, Richmann/Corona Exclusive (C0295)
Доставка по Украине
442 грн
Купить
Интернет-магазин инструмента «РЕЗЕРВ»
Ножницы для резки пластиковых труб, диаметр до 42 мм, MTX (7841059)
Доставка из г.
Днепр
230 грн
Купить
Интернет-магазин инструмента «РЕЗЕРВ»
Фаскосниматель MGF для пластиковых труб диаметр 25-168 мм
Доставка по Украине
6 044 грн
Купить
ООО ПАЙП ТУЛС
Труборез для отрезки пластиковых труб 3-42 мм диаметра
Доставка из г. Павлоград
310 грн
Купить
Труборез для пластиковых труб (диаметр 42мм) PROLINE 17201
Доставка по Украине
557 грн
Купить
Прогресс рядом с Нами…
Смотрите также
Труборез для многослойных пластиковых труб (диаметр 36мм) PROLINE 17202
Доставка по Украине
347 грн
Купить
Прогресс рядом с Нами…
Труборез МИНИ для пластиковых труб (диаметр 3-22 мм) PROLINE 17210
Доставка по Украине
356 грн
Купить
Прогресс рядом с Нами…
Труборез телескопический для пластиковых труб (диаметр 3-30 мм) PROLINE 17211
Доставка по Украине
643 грн
Купить
Прогресс рядом с Нами…
Труборез телескопический для пластиковых труб (диаметр 6-35 мм) PROLINE 17212
Доставка по Украине
775 грн
Купить
Прогресс рядом с Нами.
..
Труборез для пластиковых труб диаметром от 20 до 50 мм KNIPEX BiX® 90 22 10 BK
Доставка по Украине
1 097.88 грн
1 021.03 грн
Купить
KNIPEX- Официальный поставщик в Украине
Резак для резки пластиковых труб диаметром до 28 мм STANLEY 0-70-450
Доставка по Украине
900 грн
810 грн
Купить
ООО «Аксис-Буд»
Труборез МИНИ для пластиковых труб (диаметр 3-22 мм) PROLINE 17210
Доставка по Украине
356 грн
Купить
Интернет-магазин SunKi
Труборез телескопический для пластиковых труб (диаметр 3-30 мм) PROLINE 17211
Доставка по Украине
643 грн
Купить
Интернет-магазин SunKi
Труборез телескопический для пластиковых труб (диаметр 6-42 мм) PROLINE 17213
Доставка по Украине
851 грн
Купить
Интернет-магазин SunKi
Труборез телескопический для пластиковых труб (диаметр 6-67 мм) PROLINE 17214
Доставка по Украине
1 408 грн
Купить
Интернет-магазин SunKi
Хомут для внутренней канализации диаметр 32 мм Интерпласт
Доставка из г.
Днепр
17 грн
Купить
Gidroterm: товары для Вашего комфорта
Труборез Mastertool для пластиковых труб (диаметр 3-42 мм) (74-0312)
Доставка по Украине
370 грн
Купить
RSTool
Труборез Mastertool для пластиковых труб (диаметр 3-42 мм) (74-0311)
Доставка по Украине
250 грн
Купить
RSTool
Труборез Mastertool для пластиковых труб (диаметр 3-63 мм) (74-0313)
Доставка по Украине
620 грн
575 грн
Купить
RSTool
Размеры и вес труб из ПВХ и ХПВХ
Перейти к содержанию Размер, толщина и вес для труб сортамента 40 и сортамента 80 Сантехника Найти трубу с правильными характеристиками для работы часто бывает сложно, когда приходится сравнивать размеры различных трубных изделий. Чтобы упростить этот процесс и облегчить поиск нужной трубы, компания PVC Pipe Supplies составила спецификации труб из ПВХ и ХПВХ с указанием размера, толщины стенки, внутреннего диаметра, наружного диаметра и среднего веса трубы для сантехники сортамента 40 и графика 80.
Размеры, указанные ниже, указаны в NPS ( Номинальный размер трубы ) Стандарт размеров. В следующей таблице приведены технические характеристики труб из ПВХ и ХПВХ сортамента 40:
Технические характеристики труб из ПВХ сортамента 40
Размер (дюймы) | Толщина стенки (дюймы) | Внутренний диаметр (дюймы) | Внешний диаметр (дюймы) | Вес / фут (фунты/футы) | |
ПВХ | ХПВХ | ||||
1/2 | 0,109 | 0,622 | 0,840 | 0,16 | Н/Д |
3/4 | 0,113 | 0,824 | 1. | 0,21 | Н/Д |
1 | 0,133 | 1,049 | 1,315 | 0,32 | Н/Д |
1 1/4 | 0,140 | 1,380 | 1,660 | 0,43 | Н/Д |
1 1/2 | 0,145 | 1,610 | 1.900 | 0,51 | Н/Д |
2 | 0,154 | 2,067 | 2,375 | 0,68 | Н/Д |
2 1/2 | 0,203 | 2,469 | 2,875 | 1,07 | Н/Д |
3 | 0,216 | 3,068 | 3. | 1,41 | Н/Д |
4 | 0,237 | 4.026 | 4.500 | 2.01 | Н/Д |
5 | 5.047 | 5,563 | 2,73 | Н/Д | |
6 | 0,280 | 6.065 | 6,625 | 3,53 | Н/Д |
8 | 0,322 | 7,981 | 8,625 | 5,39 | Н/Д |
10 | 0,365 | 10. | 10.750 | 7,55 | Н/Д |
12 | 0,406 | 11.938 | 12.750 | 10.01 | Н/Д |
14 | 0,438 | 13.124 | 14.000 | 11,80 | Н/Д |
16 | 0,500 | 15.000 | 16.000 | 15,43 | Н/Д |
500
020Технические характеристики труб из ПВХ и ХПВХ сортамента 80
В следующей таблице указаны размеры NPS, толщина стенки, средний вес труб, размеры внутреннего и внешнего диаметра для трубопроводов из ПВХ и ХПВХ сортамента 80.
Размер (дюймы) | Толщина стенки (дюймы) | Внутренний диаметр (дюймы) | Внешний диаметр (дюймы) | Вес / фут (фунты/футы) | |
ПВХ | ХПВХ | ||||
1/2 | 0,147 | 0,546 | 0,840 | 0,20 | 0,22 |
3/4 | 0,154 | 0,742 | 1.050 | 0,27 | 0,30 |
1 | 0,179 | 0,957 | 1,315 | 0,41 | 0,44 |
1 1/4 | 0,191 | 1,278 | 1,660 | 0,52 | 0,61 |
1 1/2 | 0,200 | 1. | 1.900 | 0,67 | 0,74 |
2 | 1,939 | 2,375 | 0,95 | 1,02 | |
2 1/2 | 0,276 | 2,323 | 2,875 | 1,45 | 1,56 |
3 | 0,300 | 2.900 | 3.500 | 1,94 | 2,09 |
4 | 0,337 | 3,826 | 4. | 2,75 | 3,05 |
5 | 0,375 | 4.813 | 5,563 | 3,87 | Н/Д |
6 | 0,432 | 5,761 | 6,625 | 5,42 | 5,82 |
8 | 0,500 | 7,625 | 8,625 | 8.05 | 8,83 |
10 | 0,593 | 9,564 | 10. | 12.00 | 13.09 |
12 | 0,687 | 11.376 | 12.750 | 16,50 | 18.00 |
14 | 0,750 | 12.500 | 14.000 | 19.30 | Н/Д |
16 | 0,843 | 14.314 | 16.000 | 25,44 | Н/Д |
500
500
750Другие ресурсы
Трубы ПВХ сортамент 40 таблица, размеры и толщина стенки трубы
- Главная
- Трубы
- ASTM D1785 — SCH 40
толщина стенки и наружный диаметр
| Номинальный размер [дюймы] | Внешний диаметр [дюймы] | Внешний диаметр [мм] | Толщина стенки [дюймы] | Толщина стенки [мм] |
|---|---|---|---|---|
| 1/8″ DN8 | 0,41 | 10. 3 | 0,068 | 1,73 |
| 1/4″ DN12 | 0,54 | 13,7 | 0,088 | 2,24 |
| 3/8″ DN10 | 0,68 | 17.1 | 0,091 | 2,31 |
| 1/2″ DN15 | 0,84 | 21,3 | 0,109 | 2,77 |
| 3/4″ DN20 | 1,05 | 26,7 | 0,113 | 2,87 |
| 1″ DN25 | 1,32 | 33,4 | 0,133 | 3,38 |
| 1 1/4″ DN32 | 1,66 | 42,2 | 0,14 | 3,56 |
| 1 1/2″ DN40 | 1,9 | 48,3 | 0,145 | 3,68 |
| 2″ DN50 | 2,375 | 60,3 | 0,154 | 3,91 |
| 2 1/2″ DN65 | 2,875 | 73,0 | 0,203 | 5. 16 |
| 3″ DN80 | 3,5 | 88,9 | 0,216 | 5,49 |
| 3 1/2 дюйма | 4.0 | 101,6 | 0,226 | 5,74 |
| 4″ DN100 | 4,5 | 114,3 | 0,237 | 6. 02 |
| 5″ DN125 | 5.563 | 141,3 | 0,258 | 6,55 |
| 6″ DN150 | 6.625 | 168,3 | 0,28 | 7.11 |
| 8″ DN200 | 8.625 | 219,1 | 0,322 | 8. 18 |
| 10″ DN250 | 10,75 | 273,0 | 0,365 | 9.27 |
| 12″ DN300 | 12,75 | 323,8 | 0,406 | 10.31 |
| 14″ DN350 | 14,0 | 355,6 | 0,437 | 11. 1 |
| 16″ DN400 | 16,0 | 406,4 | 0,5 | 12,7 |
| 18″ DN450 | 18,0 | 457,0 | 0,562 | 14.27 |
| 20″ DN500 | 20,0 | 508.0 | 0,593 | 15.
|
