Пластиковая труба водопроводная размеры: Пластиковые трубы «Политэк» для холодного водоснабжения
Диаметры труб по Госту — полимерные и пластиковые теплотрассы
Небольшой вес, высокая пропускная способность и низкий коэффициент теплопроводности определяют основные качества полимерных труб, которые послужили толчком для повсеместной замены металлических изделий на пластик.
Геометрический диаметр полимерных труб — один из самых существенных параметров, который учитывается при проектировании современных систем отопления, канализации или снабжения водой, а также в проектах трубопроводов для теплотрасс.
Не менее важными величинами, чем диаметры пластиковых труб, выступают толщина стенки, термопласт для их изготовления, а также параметры предельного допустимого давления.
Отечественные и зарубежные нормативные документы
Главным нормативным документом при производстве трубопроводов из пластика является разработанный в 2003 году ГОСТ Р 52134 — который определяет основные параметры для напорных труб из термопластов, а также для соединительных деталей и фитингов к ним.
В 2013 году данный стандарт был преобразован в межгосударственный (ГОСТ 32415) и стал действовать на территории Армении, Беларуси, Киргизии, Молдовы, Таджикистана и Узбекистана.
Полипропиленовые трубы
- 40 мм, 50 мм, 110 мм — внутренние коммуникации;
- от 150 мм — наружные коммуникации;
- от 40 мм до 60 мм — канализация квартир;
- нормируются ГОСТ 32415-2013 от 2013 года.
В основу разработки отечественных нормативных документов были положены европейские и международные стандарты, которые были разработаны и приняты в середине девяностых годов прошлого века — ISO 161-1:1996, ISO 4065:1996 и ISO 11922-1:1997.
Необходимо отметить, что некоторые производственные предприятия выпускают продукцию по собственным техническим условиям, необходимость которых вызвана нестандартным исполнением трубопроводов.
Нормативный ряд типоразмеров для трубопроводов отопления, водоснабжения и канализации, а также диаметры трубы теплотрассы составляют 34 наименования от 10 до 1600 мм.
Основные понятия и определения
- наружный диаметр в миллиметрах служит для удобного выбора пластиковых труб по всем видам отопительных систем, а также для проектов водоснабжения и канализации. По ГОСТу наружный диаметр трубы не должен быть меньше ее самого меньшего диаметра на всем протяжении отрезка или бухты;
- условный размер под названием номинальная толщина стенки в миллиметрах соответствует ее минимально допустимой величине в каждой точке сечения;

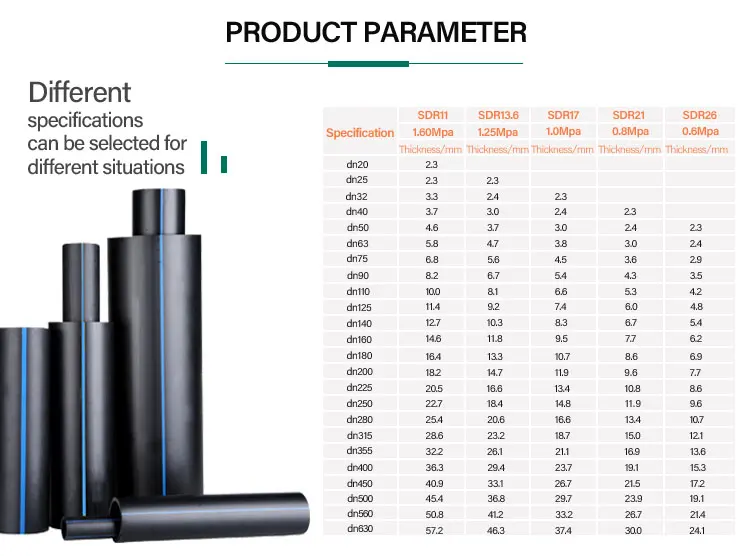

- два безразмерных определения S и SDR связывают диаметры пластиковых труб с толщиной их стенок. Коэффициент SDR прямо указывает на отношение внешнего диаметра трубы к толщине ее стенки, а коэффициент S связывает напряжения в стенках трубопровода с допустимым рабочим давлением.
Численно коэффициенты S и SDR связаны простой формулой — SDR=2S+1.
Численно коэффициенты S и SDR связаны простой формулой — SDR=2S+1.Для некоторых видов труб принято использовать такое определение как PN, которое указывает на предельную величину давления трубопровода в барах. При инженерных расчетах часто используют давление в МПа, одна единица которого соответствует 10 барам.
Рабочее давление труб PN
Основные материалы для полимерных труб различного назначения
В промышленности полимерных материалов используется несколько основных видов термопластов, каждый из которых обладает своими достоинствами и недостатками:
- основное назначение трубопроводов из поливинилхлорида (ПВХ) — напорная и безнапорная канализация, к материалам которой не предъявляется высоких требований по предельной температуре и давлению. По этой же причине трубопроводы ПВХ не получили широкого распространения при проектировании систем водоснабжения;

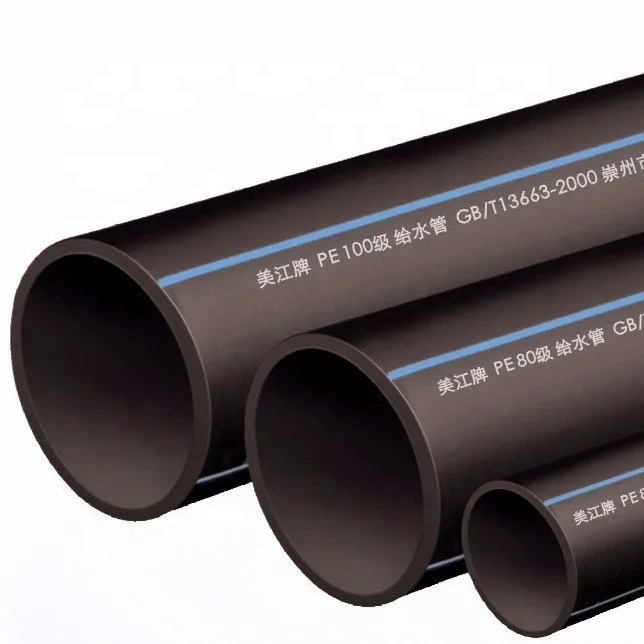

- линейная молекулярная структура полиэтилена (ПЭ) также определяет невысокую стойкость к температуре, однако крайне низкая стоимость сырья позволила трубопроводам из полиэтилена практически полностью занять нишу напорных систем холодного водоснабжения.
- разветвленная молекулярная структура с углеродными соединениями трубопроводов из полипропилена (ПП) придает этому материалу высокую стойкость к температуре, верхняя граница которой достигает +95°С. Такая особенность позволяет использовать трубопроводы из ПП в системах подачи горячей и холодной воды, а также в отопительных системах с ограниченным графиком рабочих температур;
- поперечные связи в линейной структуре полиэтилена определили появление такого материала как сшитый полиэтилен (PEX), температурные характеристики которого существенно превышают параметры обычного ПЭ. Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов, так как поперечные связи молекулярной структуры потеряли способность к сварке;
- развитая структура молекул полибутена (ПБ) обеспечили этому материалу повышенную стойкость к высоким температурам и долговременную прочность, которая превышает этот параметр у других материалов. Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет.
Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет.Диаметры полимерных труб различных материалов
Появление новых видов термопластов пока не привело к их широкому распространению, однако отчеты о новых разработках свидетельствуют о том, что в самом ближайшем времени состоится полная замена металлических труб на изделия из термопластов.
Диаметр трубы канализации
Канализационные трубы не подвергаются длительному воздействию высоких температур и давления, и по этой причине при их производстве используются самые дешевые полимерные материалы — полиэтилен, поливинилхлорид и полипропилен.
Табличные параметры диаметров пластиковых трубопроводов для напорной канализации приведены в ГОСТ Р 52134-2003, однако для самотечной канализации, которая применяется в большинстве многоквартирных и частных домов, рекомендации в нормативном документе отсутствуют.
Согласно старому ГОСТ 22689.1-89 существует всего три типоразмера, которые определяют диаметры полиэтиленовых труб — 50, 90 и 110 мм. В 2014 году межгосударственным стандартом для стран СНГ (ГОСТ 22689-2014) ассортимент безнапорных канализационных трубопроводов из полиэтилена был расширен до 14 типоразмеров от 32 до 315 мм.
Безнапорные трубопроводы канализации из ПВХ или полипропилена выпускаются на основании технических условий, которые разрабатывает сам производитель и согласует с заказчиками в договорах поставки таких изделий.
Диаметр труб для отопления
В системах отопления должны использоваться трубы, которые имеют максимальную рабочую температуру до 95°С и рабочее давление до 10 атмосфер. Из известных промышленных полимеров под эти требования подходят только трубы из полипропилена (PN25) и сшитого полиэтилена. Диаметры полимерных труб для отопления лежат в пределах от 16 до 110 мм, что позволяет прокладывать любые отопительные сети.
Из линейки типовых диаметров трубопроводов для отопления коттеджа, квартиры или частного дома, приведем самые распространенные типоразмеры, которые используются для следующих целей:
- трубопровод 16 мм применяется для коллекторной разводки системы отопления, для подключения одного или нескольких радиаторов, а также эта труба хорошо подходит для обустройства теплого пола;
- трубопроводы диаметром 20 мм используются в работе систем отопления с принудительно циркуляцией в домах площадью до 100 м²;
- трубопроводы 25 мм оправдывают себя в стояках отопления в многоквартирных домах до 5 этажей;
- трубы 32 мм хорошо подходят для однотрубной разводки в домах площадью до 150 м² или используются в качестве стояков в домах повышенной этажности;
- самотечные трубопроводы диаметром 40 мм используются в гравитационных системах отопления, где движение теплоносителя происходит естественным путем без циркуляционных насосов.
| Показатели | Наружный диаметр | ||||
| 16 | 20 | 26 | 32 | 40 | |
| Внутренний диаметр, мм | 12 | 16 | 20 | 26 | 33 |
| Толщина стенки трубы, мм | 2,0 | 2,0 | 3,0 | 3,0 | 3,5 |
| Вес 1 п.м. трубы, г | 115 | 170 | 300 | 370 | 430 |
| Объем жидкости в 1 п.м. трубы, л | 0,113 | 0,201 | 0,314 | 0,531 | 0,855 |
В последнее время на рынке стали широко использоваться трубопроводы из полибутена, который при прочих равных характеристиках превосходит ПП и PEX по предельному рабочему давлению.
Диаметр труб для водопровода
Типоразмер трубы для водопровода зависит от гидравлических расчетов проектировщика конкретной системы водоснабжения и, как правило, не выходит за рамки диаметров от 16 до 55 мм.
Для внутренней разводки используют диаметры 16 и 25 мм, а для внутренних стояков полиэтиленовую или полипропиленовую трубу диаметром 32 мм. Трубопроводы 55 мм используют для наружных коммуникаций или транспортировки холодной воды от скважины до входа в дом.
Таблица: Толщина стенок труб водопровода по наружному диаметру
При расчетах систем водоснабжения учитываются характеристики насосов и суточное потребление воды, а для наружных коммуникаций — глубину промерзания грунта в конкретном регионе. Также при проектировании желательно соблюдать единый диаметр трубопроводов внутренней разводки, что исключает гидравлические удары и неприятный шум при открывании смесителей холодной или горячей воды.
Читать так же: Полимерные трубы большого диаметра
Теплоизолированные трубопроводы Изопрофлекс и Касафлекс
Трубы Касафлекс и Изопрофлекс представляют собой отдельную категорию трубопроводов, основным отличием которых от обычных полимерных изделий является уже готовый слой теплоизоляции, заключенный в полимерную оболочку.
Трубопроводы Касафлекс предназначены для теплотрасс, диаметр которых лежит в пределах от 55 до 163 мм. Нержавеющая внутренняя труба работает при температурах до 160°С и рабочих давлениях до 16 атмосфер.
Трубопроводы Изопрофлекс изготовлены на основе сшитого полиэтилена, что допускает их применение в системах отопления и ГВС с максимальной температурой от 75 до 115°С. Параметры предельного давления трубопроводов Изопрофлекс лежат в пределах от 6 до 16 атмосфер и зависят от конкретной марки изделия. Номинальный ряд диаметров Изопрофлекс находится в диапазоне от 25 до 225 мм, что позволяет считать трубопроводы этого типа наиболее универсальным набором изделий для всех сфер применения.
К типовым характеристикам Изопрофлекс и Касафлекс необходимо добавить широкий модельный ряд трубопроводов этого типа, что позволяет использовать изделия одного производителя при монтаже всего комплекса системы отопления или водоснабжения — от теплотрассы до конечных отопительных приборов и точек раздачи воды.
| Эквивалентный проход, мм | Наружный диаметр, мм |
| 10 | 16 |
| 15 | 20 |
| 20 | 25 |
| 25 | 32 |
| 32 | 40 |
| 40 | 50 |
| 50 | 63 |
| 65 | 75 |
| 80 | 90 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
| 160 | 180 |
| 200 | 225 |
| 225 | 250 |
| 250 | 280 |
| 300 | 315 |
| 400 | 400 |
| 500 | 500 |
| 600 | 630 |
| 800 | 800 |
| 1000 | 1000 |
| 1200 | 1200 |
19.
03.2021
Читать так же:
Калькулятор расчета срока службы пластиковых труб
Расчет прочности труб
Полимерные трубы большого диаметра

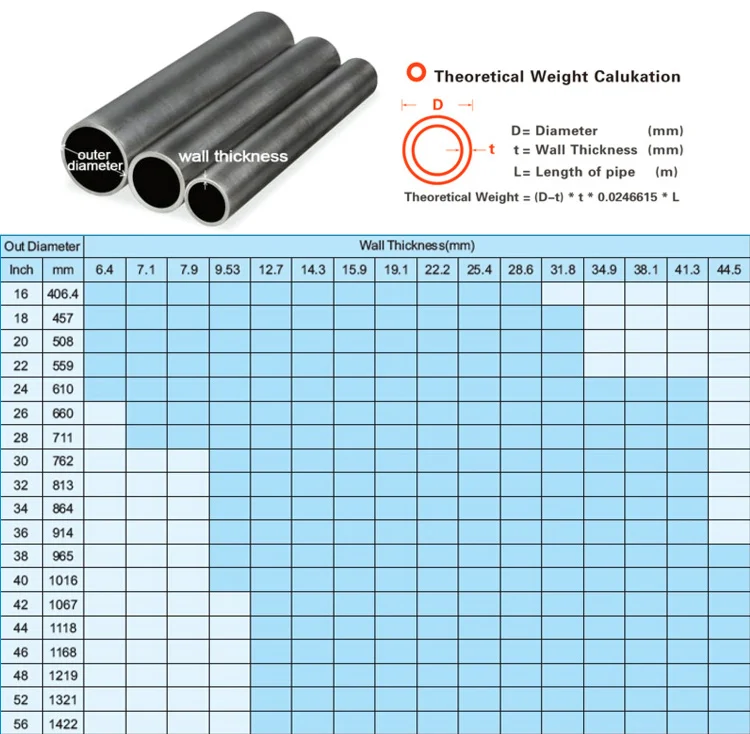

Труба 3/4 дюйма размеры в мм, какой диаметр, таблица размеров
Содержание
- 1 Почему водо- газопроводные изделия измеряются в дюймах
- 2 Как отличить метрическую резьбу от дюймовой
- 3 Какой диаметр имеет труба ¾: особенности определения
- 4 Материалы изготовления труб ¾
Важным параметром цилиндрической трубы является её диаметр. Эта величина для водопроводных и газопроводных труб измеряется не в миллиметрах или сантиметрах, а в дюймах. Водогазопроводные трубопроводы имеют размеры, указываемые в дюймах: ½, ¾,1,2 и т.п. Какой диаметр имеет труба ¾ дюйма, и как правильно он определяется?
Почему водо- газопроводные изделия измеряются в дюймах
Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами.
История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.
Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?
Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.
Один дюйм во времена Генриха VII измерялся подушечкой большого пальца, и считается приблизительным.
Как отличить метрическую резьбу от дюймовой
Отличить трубу дюймовую от метрической не составляет большого труда.
Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов.
Метрическая резьба имеет насечку 60 градусов, а дюймовая — 55 градусов.
Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.
Какой диаметр имеет труба ¾: особенности определения
В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм.
Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.
В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.
Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы.
Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей. Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий.
По длине трубопроводы ¾ могут быть разными, так как для этого имеются соответствующие стандарты. Однако специалисты уделяют внимание необрезанному материалу при наличии больших заказов. Это позволяет существенно сэкономить на переходниках и соединителях.
При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка. Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.
Материалы изготовления труб ¾
В зависимости от материала, использованного для изготовления трубопровода ¾, конечное изделие может иметь разные параметры.
Изменению не подлежит только внутренний диаметр материалов, который равняется для ¾ дюймовых изделий 20 мм. При этом изменяется исключительно наружный размер изделия.
Если нужна резьба ¾ на трубе, то для этого применяется 3 плашки. При помощи первой плашки выполняется черновой проход, посредством которого формируются нити. Вторая предназначается для зачистки, а третьей плашкой выполняется финишное прохождение. При соединении медных трубопроводов ¾ используется технология пайки. Это обусловлено тем, что внутренний диаметр таких изделий составляет 19,05 мм, то есть меньше, чем необходимо. Толщина стенок таковых изделий составляет 1,07 мм, поэтому резьбовое соединение не может быть выполнено.
Все соединители, краны и вентили для систем водо- и газоснабжения имеют соответствующую маркировку, под которые диаметры трубопроводов они применяются. Эта маркировка указывается на наружной части заводских деталей.
Нарезку резьбы рекомендуется производить непосредственно на специальном оборудовании.
Водопровод и газопровод – это системы, которые требуют точности, поэтому при выборе материала нужно учитывать не только размеры, но ещё и качество изделий. Ведь от этого параметра зависит, как долго прослужит конструкция.
ахвадмин / 29 марта 2022 г. 30 сентября 2022 г.
Ваша домашняя водопроводная система включает в себя все трубы, установленные между основным водопроводом, который обеспечивает воду из города или округа, и входом в канализационную систему, которая уносит ваши отходы. При установке или ремонте вашей водопроводной системы вы должны убедиться, что используете водопроводные трубы соответствующего размера, сверившись со стандартной таблицей размеров водопроводных труб.
Существует несколько факторов, влияющих на решение о том, какой размер трубы использовать. В дополнение к стандартной таблице размеров труб строители используют местные правила сантехники, коэффициенты давления воды и конструкцию вашего здания, чтобы определить, какие размеры водопроводных труб использовать.
Этот единый выбор облегчит вам поиск правильной замены в таблице размеров труб при замене труб.
Какой размер трубы мне нужен?
Если вы заменяете трубу в своем доме, самое простое решение — просто купить трубу того же размера и переустановить ее. Однако, если вы добавляете что-то новое, вам нужно знать, какой размер трубы лучше всего использовать. Прежде чем начать новый проект, вы должны сначала рассмотреть давление воды в вашем доме. Ваш местный строительный кодекс может предоставить вам так называемую единицу приспособления, которая показывает кубические футы воды, используемые в минуту для любого данного прибора или приспособления. Вы можете использовать эту информацию, чтобы определить, какой тип и размер трубы лучше всего подходит для вашего проекта.
Если ваш проект имеет более крупный масштаб, чем просто одно устройство, вам следует свериться с таблицей размеров труб, но сначала вам нужно определить номинальные характеристики приспособления, описанные выше, и оценить необходимую длину труб.
снабжать их. Вообще говоря, магистральный трубопровод от улицы до вашего дома имеет диаметр ¾ или 1 дюйм. Подводящие трубы имеют диаметр ¾ дюйма, а отдельные компоненты имеют диаметр ½ дюйма.
Давление воды уменьшается примерно на полфунта на квадратный дюйм на каждый фут трубы, проходящей над водопроводом, что особенно важно при прокладке новых линий в верхней части дома. Это означает, что трубы, проложенные на второй или третий этажи, могут быть больше, чем те, которые вы использовали бы на первом этаже или в подвале. Еще раз, вам следует проконсультироваться с таблицей размеров труб вашего местного строительного кодекса, чтобы узнать, какие размеры труб использовать, или обратиться к специалисту по сантехнике, но приведенная ниже таблица даст вам некоторое представление об обычных размерах труб.
| Приспособление или прибор | Труба холодной воды | Труба горячей воды |
| Туалет | 3/8” | 90 025 |
| Ванна | ½” | ½” |
| Раковина для ванной | 3/8” | 3/8” |
| Душ | ½” | ½” |
| Кухонная мойка | 900 19 ½”½” | |
| Посудомоечная машина | от 3/8” до ½” | от 3/8” до ½” |
| Стиральная машина | ½” | ½” |
| Раковина для стирки | 1/2” | ½” |
| Водонагреватель | ¾” |
Какой тип трубы следует использовать?
PEX
Эта неперерабатываемая труба представляет собой недорогую трубу из сшитого полиэтилена, используемую для подачи воды.
Он достаточно жесткий, чтобы выдерживать давление воды, но достаточно гибкий, чтобы пробираться сквозь стены, потолки и подполья. Из-за своей гибкости он должен быть хорошо поддержан. Он должен быть установлен правильно, так как любые утечки могут иметь катастрофические последствия для стен или потолка. Он имеет цветовую кодировку, что позволяет легко определить, идет ли по трубе горячая (красная) или холодная (синяя) вода. Его можно легко разрезать и соединить с медной трубой, где это необходимо.
ПВХ
Эти недорогие трубы из поливинилхлорида используются для дренажных или вентиляционных линий. С ней легче работать, чем с оцинкованной стальной трубой, использовавшейся до того, как она стала популярной. Его легко резать и устанавливать с помощью растворителей клея, а это означает, что вам придется вырезать и заменять эти секции, если позже потребуется ремонт. Он должен иметь хорошую опору, все фитинги должны быть точно установлены и проверены. Диаметры нанесены на наружную поверхность трубы для удобства выбора.
Эта труба может разлагаться под воздействием солнечных лучей, поэтому перед покупкой убедитесь, что она правильно хранилась и хорошо накрыта во время установки.
Медь
Жесткая медная труба обычно используется для водопровода в доме. Он легко режется ножовкой или специально предназначенным для этого труборезом. Эта труба соединяется с помощью пайки, а это значит, что вам потребуются специальные знания в этой области, и необходимо соблюдать тщательную технику безопасности. Однако медь исключительно хорошо переносит нагрев и выдерживает давление. Медь дороже, но она пригодна для вторичной переработки и имеет ценность как лом.
ABS
Акрилонитрил-бутадиен-стирольная труба чаще всего используется для вентиляционных и дренажных линий. Он очень похож на трубу из ПВХ, но черного цвета и прочнее ПВХ. Это отличный выбор для наружного подземного использования, поскольку он обладает высокой термостойкостью. Он должен быть правильно установлен и поддерживаться и может использоваться только снаружи дома для непитьевой воды.
Поскольку он тоньше и очень гибкий, он может сломаться больше, чем другие варианты.
Оцинкованная сталь и чугун
Если у вас старый дом, вы можете найти один из этих двух типов труб. Оцинкованная стальная труба в течение многих лет использовалась в качестве многоцелевого трубопровода для канализации, линий подачи к безрезервуарным водонагревателям в Фениксе, газопроводов и других целей. Концы этого типа труб имеют резьбу и свинчиваются с помощью фитингов. Чугунные трубы использовались для канализации и стоков. Его до сих пор можно найти в некоторых домах, и он продолжает использоваться в коммерческих или крупных жилых домах. Он тяжелый и его трудно резать, плюс со временем он проржавеет, хотя это займет довольно много времени в зависимости от среды, в которой он используется. Обычно его заменяет ABS, если его необходимо обновить.
Вооружившись этой информацией, вы сможете хотя бы приступить к планированию своего проекта. С правильными инструментами вы можете завершить добавление любого нового прибора или приспособления самостоятельно.
Тем не менее, в долгосрочной перспективе вам может быть лучше, если квалифицированный сантехник выполнит вашу установку и предоставит гарантию на работу. В конечном счете, вам решать, как вы подходите к своему проекту.
Похожие сообщения
Размеры труб и фитингов из ПВХ-U Австралия
Обзор
Он устойчив к коррозии, а система швов на основе растворителя практически исключает проникновение корней деревьев, утечку или проникновение грунтовых вод.
Мы предлагаем широкий ассортимент других высококачественных трубных систем из ПВХ, в том числе нашу коллекцию труб из ПВХ-О и ПВХ-М для использования как в напорных, так и в безнапорных системах.
Свойства, размеры и стандарты
ТРУБЫ И ФИТИНГИ ИЗ НПВХ – СЕРИЯ 1. Напорные трубы и фитинги согласно AS/NZS 1477Напорная труба из НПВХ
- Стандарт: AS/NZS 1477
- Диапазон размеров: DN 15 – 375
- Диапазон давления: PN6, PN9, PN12, PN15 и PN18
- Длины: Эффективная длина 6 м – Соединение с растворителем и раструбом (SCJ) Другие длины доступны и изготавливаются на заказ.
Фитинги под давлением
- Стандарт: AS/NZS 1477
- Диапазон размеров: DN 15 – 375
- Диапазон давления: PN18 (фитинги <= DN150), PN10 (фитинги > DN150)
- Типы соединений: соединение с растворителем (SCJ), резьбовое (BSP) или фланцевое
- Колено 45 или 90o – SCJ, SCJ x BSP
- Тройники SCJ, SCJ x BSP
- Муфты SCJ
- Адаптеры SCJ x BSP
- Розетки SCJ x BSP
- Втулки SCJ
- Крышки SCJ
- Бочковые соединения SCJ
- Фланцы Vanstone Таблица D, E и ANSI
- Втулочные фланцы SCJ с опорным кольцом
| Ду | Средний внешний диаметр (мм) | Эффективная длина | Средний внутренний диаметр (мм) | Кол-во в упаковке | |||
| ПН6 | ПН9 | PN12 | PN18 | ||||
| 15 | 21,2 | 6 м | 17,8 | 760 | |||
| 20 | 26,6 | 6 м | 23,7 | 22,4 | 770 | ||
| 25 | 33,4 | 6 м | 29,8 | 28,1 | 540 | ||
| 32 | 42,1 | 6 м | 38,5 | 37,5 | 35,4 | 300 | |
| 40 | 48. 1 | 6 м | 45,2 | 44.1 | 42,8 | 40,5 | 280 |
| 50 | 60,2 | 6 м | 56,8 | 55,2 | 53,7 | 50,5 | 198 |
| 65 | 75,2 | 6 м | 71 | 68,9 | 67 | 63,2 | 112 |
| 80 | 88,7 | 6 м | 83,7 | 81,3 | 79 | 74,6 | 104 |
| 100 | 114.1 | 6 м | 107,8 | 104,6 | 101,7 | 96 | 63 |
| 125 | 140 | 6 м | 132,2 | 128,4 | 124,9 | 45 | |
| 150 | 160 | 6 м | 151,3 | 146,9 | 142,7 | 134,7 | 33 |
| 175 | 200 | 6 м | 185 | 18 | |||
| 200 | 225,3 | 6 м | 213,8 | 208,5 | 203.
| ||
