Как обшить балкон пластиковыми панелями своими руками

Содержание статьи:

• О свойствах материала
• Видео: Отделка балкона пластиковыми панелями
• Технология облицовки ПВХ панелями
  • Рассчет необходимого отделочного материала
  • Инструменты для обшивки
  • Монтаж ПВХ панелей на клей
  • Монтаж пластиковых панелей на обрешетку
• Отделка стен на балконе панелями ПВХ
• Заключение
• Калькулятор остекления балконов и лоджий

Технология обшивки балконов панелями ПВХ пользуется популярностью из-за хороших рабочих характеристик пластика. Обшивка пластиковыми панелями позволяет забыть об изъянах поверхности, дает возможность выполнить с помощью материала облицовку сразу нескольких частей конструкции, включая потолок и стены. Благодаря универсальным качествам ПВХ процедура проста при монтаже и экономична при расходовании бюджета.

О свойствах материала

Панели ПВХ — удобное отделочное средство из поливинилхлорида.

Благодаря доступной цене и уникальным характеристикам, материал пользуется высоким спросом. Его отличают:

• небольшой вес;
• водонепроницаемость;
• гладкая поверхность и эстетичный вид;
• долговечность.

По конструкции панель ПВХ напоминает сэндвич с двумя прочными поверхностями, между которыми располагается материал ячеистой структуры. Как уже было отмечено выше, простота монтажа плит, их долговечность и невысокая стоимость — одни из самых значимых причин популярности вида облицовки.

Видео: Отделка балкона пластиковыми панелями

По технологии производства различают три основных вида материала:

1. Ламинированные панели — отделаны высокопрочной пленкой с лицевой стороны. Покрытие выглядит красиво, улучшает эксплуатационные характеристики пластика.
   Такие панели отличаются высокой стойкостью для когтей домашних животных. Особой любовью у потребителей пользуются плиты с имитацией под камень или натуральное дерево.
2. Панели с флексопечатью — материал с наклеенными на поверхность рисунками. Изображения сверху покрываются защитным лаком с матовой или глянцевой фактурой.
3. Пластиковые панели с термопереводом — изготавливаются по оригинальной технологии. Для изображения на панели рисунка, используется краситель. Его наносят на внешнюю поверхность отделочного материала во время производственного процесса под большой температурой.

При возникновении сложностей с выполнением работ по обшивке балкона пластиковыми панелями, вы можете обратиться за профессиональной помощью в компанию «ПанОкна». Мы предлагаем услуги по отделке пвх панелями стен, парапета и потолка на балконах и лоджиях в Москве и Московской области.

Цена от:
1 000 руб/м²

Подробнее

Технология облицовки ПВХ панелями

Ценное для многих обывателей качество материала — простота установки. Монтаж панелей не требует особенного мастерства. Его может выполнить каждый желающий, сэкономив при этом на оплате услуг профессиональных строителей.

Если предварительные работы по обшивке балкона уже закончены (к ним относятся остекление балкона, утепление и монтаж инженерных коммуникаций), пора приступать к отделке. На этом этапе важно выбрать направление укладки панелей. Есть три способа:

• по вертикали,
• по диагонали,
• по горизонтали.

Самый трудоемкий и затратный вариант по части отходов предусматривает укладку панелей по диагонали. Не советуем применять эту технологию новичкам. Лучше выберите вертикальную укладку. Этот способ самый легкий.

Рассчет необходимого отделочного материала

Для вычисления количества пластиковых панелей необходимых для облицовки, определите площадь поверхности, которую нужно обработать. Затем, отправившись в строительный супермаркет, определите параметры подходящих панелей, ориентируясь на ассортимент магазина. Чтобы узнать количество материала для отделки, поделите балконную площадь для обшивки на площадь одной ПВХ панели. К полученной величине прибавьте 1-2 панели на непредвиденные расходы.

Инструменты для обшивки

Для проведения работ вам понадобятся:

• профиль пластиковый,
• дрель,
• ножовка для работы по металлу или лобзик,
• шуруповерт или отвертка,
• молоток, саморезы или степлер,
• специальный клей для монтажа панелей (если планируете установку бескаркасным методом),
• брусок деревянный 30х40 мм (если будете крепить плиты на обрешетку).

Глядя на перечень инструментов, можно понять, что монтаж обшивочного материала может производиться двумя вариантами. Первый — с креплением плит на клей. Второй — при помощи монтажа панелей на каркас. Рассмотрим оба варианта подробнее.

Монтаж ПВХ панелей на клей

Этот способ легок и прост, но требует наличия ровной поверхности для обшивки. С помощью клея отделывают потолок, если он утеплен и стены дома. Остальные части балкона можно обшивать таким же способом, однако предварительно не забывайте выравнивать поверхность древесно-слоистой плитой, гипсокартоном или штукатуркой.

Из-за высоких требований к отделываемой поверхности, сопряженных с расходами денежных средств, профессионалы стараются избегать этого способа обшивки. И все же, такая технология укладки панелей существует, поэтому определим порядок ее реализации:

• В первую очередь на клей крепят пластиковые профили, соблюдая расстояние между элементами от 30 до 50 см;
• Затем проводят монтаж углового профиля, фиксирующегося на клеевую основу;
• Далее, производится подрезка плит и установка их на пластиковую обрешетку также с закреплением с помощью клея;
• В заключительной части процедуры последняя плита закрывается декоративным профилем.

Монтаж пластиковых панелей на обрешетку

Несмотря на более сложную технологию монтажа плит на обрешетку, в сравнении с предыдущим методом, данный способ пользуется большей популярностью.

Преимущества этого способа в следующем:

• Есть возможность закрыть неровную поверхность без штукатурки и других дорогостоящих и трудоемких видов отделки.
• Создание каркаса позволяет использовать его для теплоизоляции балкона. Утеплитель крепят к той же обрешетке, на которой проводится монтаж ПВХ панелей.

Технология укладки:

• Сначала проводится отделка потолка. Для этого на саморезы к поверхности крепятся бруски на расстоянии около 30-40 см. Дерево предварительно обрабатывается антисептиком.
• Затем между брусками размещается утеплитель. Ассортимент стройматериалов на рынке широк.
  Совет: Среди самых дешевых и эффективных — пенопласт и минеральная вата. При укладке утеплителя следите, чтобы между ним и каркасом не было щелей. Нарезайте его с небольшим нахлестом. Если останутся зазоры, заполните их монтажной пеной.
• Каркас закрывают пароизоляционным материалом, к примеру, пленкой из полиэтилена. Ее крепят на скобы степлером или другим доступным способом.
• Далее проводится установка панелей. Их можно уложить поперек, тогда помещение будет смотреться более просторным.

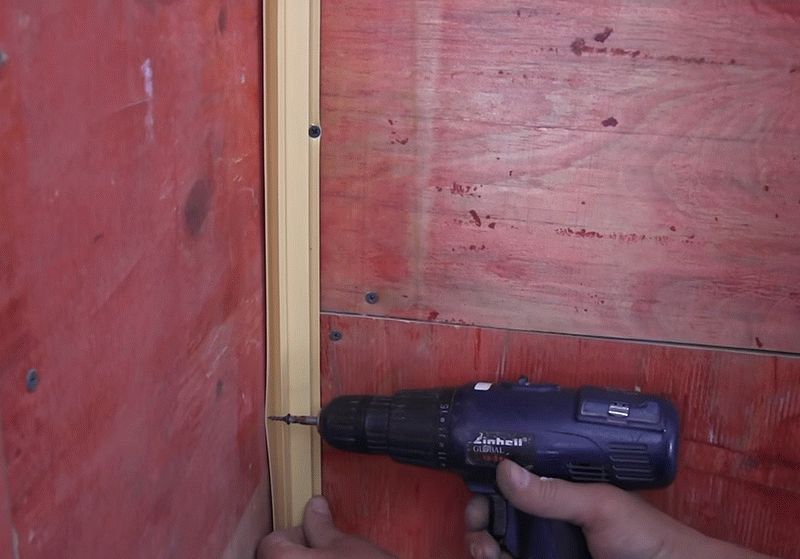

• Сначала устанавливается первый профиль на саморезы с механизмом пресс-шайбы. В стартовый элемент вставляется плита (при необходимости она подрезается). Панель крепится с помощью соединения шип-паз.
  ! Важно знать: Каждую плиту ПВХ следует выставлять по уровню так, чтобы не было перекосов и неровностей. Особенно большое внимание следует уделить первым панелям.
• При монтаже последней плиты сначала крепят финишный декоративный профиль возле стены к обрешетке. Затем измеряют расстояние между профилем и предпоследней плитой. Таким образом, получают ширину последней панели. Полученную величину отмечают на панели и отрезают ножовкой вдоль материала. Обрезанная панель устанавливается на место. На саморезы ее крепить не нужно.

Если проводится отделка потолка, то следующим шагом будет установка плинтуса. Декоративный профиль на стенах крепится в конце обшивки всех поверхностей.

Отделка стен на балконе панелями ПВХ

Технология при обшивке используется такая же, как в предыдущих случаях. Предпочтительней для отделки стен использовать обрешетку с одновременным утеплением конструкции. Так как остекление традиционно проводится по всему периметру сооружения, пространство для обшивки ПВХ остается минимальным, а значит, расходы на панели окажутся небольшими. Участок, закрывающийся полностью плитой, — это внутренняя сторона перегородки, которая закрывает фасад дома. Здесь можно применить бескаркасную технологию обшивки, однако в этом случае расходы на штукатурку и другие способы выравнивания поверхности получатся больше затрат на обрешетку.

• Установите бруски в горизонтальном направлении под окнами и на стенах, воспользовавшись саморезами, проволкой или другими удобными крепежными инструментами. Следите за тем, чтобы каркасная конструкция была в единой плоскости по вертикали и получилась прочной и ровной.
• Затем приступайте к укладке плит. Подрежьте их, выравнивая по параметрам конструкции.
• Закрепите профиль, с которого начинается облицовка (его называют стартовым), в любом удобном углу.
• Вставляйте панели, крепя их на саморезы к деталям обрешетки.

! Важно:

Некоторые мастера используют для крепления панелей степлер. Такая замена саморезам позволяет устраивать крепления на металлические скобы. Вариант удобен и надежен, однако не забывайте использовать при этом 2-3 скобы, там, где положен один саморез.

Заключение

Панели ПВХ чаще всего используются для обшивки балконов. Сегодня на строительном рынке есть масса панелей, позволяющих декорировать сооружение самыми разными способами. Огромный ассортимент материала, оставляет большой простор для фантазии дизайнера. Это еще одна из причин высокого спроса на панели.

Конечно, есть другие стройматериалы со значительными достоинствами. Но легкость установки ПВХ кажется привлекательной для многих мастеров. Отслужив свой срок, панели без усилия демонтируются. Простота монтажа и ликвидации конструкций привлекает домашних мастеров.

Все типы домов

Стоимость отделки по типу дома

П-3

от 3 200 руб

П-44

от 3 600 руб

П-44-Т

от 3 300 руб

П-46

от 3 300 руб

Сталинка

от 4 400 руб

Хрущёвские дома

от 4 500 руб

Калькулятор остекления балконов и лоджий

Конструкция
балкона

Лоджия

Угловой

П-образный

Каблук

Тип остекления

Холодное остекление Остекление алюминиевым
раздвижным профилем Provedal

Тишина

Теплое остекление Остекление пластиковыми
распашными окнами Rehau Blitz

Тишина

Стоимость:
34 500 руб

Заказать

Монтаж Подоконник Отлив Козырек

Отделка пластиковыми панелями своими руками

Пластиковые панели ПВХ относятся к категории современных материалов, которые довольно просто монтируются, а также неприхотливы в обслуживании и имеют большой срок службы. Благодаря своим замечательным свойствам эти материалы пользуются в настоящее время широкой популярностью у рядового потребителя и всё чаще приходят на смену традиционным видам отделки.

Сегодня многие владельцы квартир решаются на их отделку пластиковыми панелями своими руками, что не только повышает качество произведённых работ и способствует улучшению внешнего вида помещения, но и заметно снижает текущие расходы на ремонт.

Использовать пластиковые панели в качестве декоративного покрытия вы можете практически в любых комнатах вашей квартиры. Панелями ПВХ можно отделывать потолок и стены в ванной, в туалете, на кухне и даже в прихожей, чему в значительной степени способствует большой выбор различных расцветок этого пластикового материала.

Поскольку панели из пластика крепятся довольно плотно одна к другой, а зазоры между отдельными пластинами почти незаметны – поверхность с подобным покрытием кажется монолитной.

Выбор материала

Пластиковые панели фурнитура

Перед походом в магазин вам нужно точно рассчитать количество материала, которого с запасом хватило бы для отделки ваших помещений. Ширина панелей ПВХ варьируется в пределах от 250 до 500 мм, а их длина может иметь самые различные значения, начиная от 3-х метров и более. Пластиковые покрытия собираются, как известно, по типу «конструктора», так что для их монтажа вам потребуются не только панели, но и различные отделочные профили, к которым относятся следующие элементы конструкции:

• «стартовые» и «финишные» профили, используемые для отделки дверных коробок и закрытия открытых обрезных краёв;
• внутренние и наружные угловые профили, применяемые при монтаже углов;
• уголки различного типа и плинтуса;
• стыковочные профили (молдинги).

Монтаж пластиковых панелей

Специальные стыковочные профили необходимы для образования плавного перехода между декоративными панелями и покупаются также с небольшим запасом. Далее вам нужно будет побеспокоиться об инструменте и расходном материале, без которого никак не обойтись во время проведения монтажных операций. Стандартный рабочий набор включает в себя обычно следующие наименования:

• деревянные бруски, используемые в качестве обрешётки;
• монтажный уровень и строительная рулетка;
• перфоратор и шуруповёрт;
• ножовка;
• острый нож, угольник, ножницы и карандаш.

Монтаж

Пластиковые панели в интерьере

Сразу заметим, что в сухом помещении с ровными поверхностями допускается крепление панелей прямо на стену или на потолок. В ванной комнате рекомендуется использовать для крепления панелей деревянный (металлический) каркас из специальных направляющих. Такой же каркас вам потребуется и в том случае, если поверхности стен или потолка в помещениях недостаточно ровные.

Для сборки каркаса вам необходимо приготовить рейки толщиной примерно 10-20 мм, которые крепятся на закрываемой поверхности при помощи дюбелей или саморезов. Вертикальные рейки устанавливаются обычно с шагом 50-70 см, а по горизонтали в квартирах стандартной высоты достаточно бывает 3-х рядов реек (вверху, внизу и посередине). Установка горизонтальных реек производится строго по уровню; при этом они должны быть параллельны одна другой.

Пластиковые панели в ванной

Для крепления пластиковых панелей к каркасу используются специальные держатели, которые закрепляются в стыковочной кромке устанавливаемой панели и прибиваются сразу вслед за этим к горизонтальным планкам каркаса (при помощи обыкновенных гвоздей).

Последовательно стыкуя новые панели ПВХ с уже закреплёнными заготовками и используя при этом молдинги, вы сможете постепенно закрыть всю обрабатываемую поверхность. На углах стен устанавливаются стыковочные угловые профили (внутренние или внешние, в зависимости от вида угла), а по их краям монтируются финишные молдинги. При установке панелей на кухне необходимо помнить о том, что в этом помещении следует учитывать тепловое расширение материала, установленного в районе газовой или электрической плиты. При стыковке таких панелей рекомендуется оставлять небольшие зазоры.

В том случае, если вы решили крепить панели прямо на стену – воспользуйтесь техникой, аналогичной известной методике укладки плитки на заранее подготовленную поверхность. Напомним, что при организации таких работ берётся длинная рейка, которая затем закрепляется на стене и выравнивается по уровню. После этого, ориентируясь на положение рейки, вы сможете начать последовательный монтаж панелей путём приклеивания их на жидкие гвозди.

Видео

Посмотрев данный видеоматериал, вы узнаете, как правильно устанавливать панели ПВХ:

Потолок из пластиковых панелей своими руками

Для того, чтобы осуществить монтаж панелей в частном доме своими руками не надо иметь навыки в строительной сфере, эту работу сможет выполнить даже школьник. Основное – просмотреть соответствующее видео и затем следовать указанной последовательности. Есть разные варианты отделки потолка в доме, но зачастую люди выбирают обшивку пвх панелями.

Плюсы пластиковых панелей

Отделка потолка пластиковыми панелями пользуется огромной популярностью в наше время. Это обуславливается рядом преимуществ, которые имеют пвх панели:

• отличная устойчивость к повышенной влажности. Именно поэтому панели устанавливают в доме в ванных комнатах и на кухне.
• не требуют специального ухода. Панели достаточно хотя бы изредка вытирать мокрой губкой.
• большой выбор. Панели пвх будут прекрасно выглядеть во всех помещениях здания. Конечно, для жилых комнат их применяют реже. Также ими можно сделать обшивку балкона.
• пластиковые панели позволяют спрятать все недостатки и изъяны поверхности, а также скрыть в них детали точечного освещения. Но обшивку пластиковыми панелями в доме своими руками стоит делать исключительно из качественного материала.

Панели пвх предоставлены на современном рынке в большом выборе. Панели существуют стеновые и потолочные. Вторые более слабые, даже легкое нажатие тяжелым предметом может навредить панели, поэтому работа с данным материалом должна быть максимально осторожной. Дизайн панелей также может сильно отличаться. Есть такие модели, которые похожи на дерево, мрамор или другие отделочные материалы. Существует несколько типов пвх панелей:

• с глянцевой поверхностью;
• матовые панели – это самый доступный по цене вариант;
• цветные пвх панели или с рисунком.

Каркас для потолка из пластиковых панелей и монтаж панелей

Обшить потолок пластиковыми панелями своими руками не получится, если не сделать монтаж надежного и крепкого металлического каркаса. Для того чтобы его правильно сделать, используют профили для гипсокартона, которые позволяют максимально быстро и качественно выравнивать его относительно уровня горизонта.

Монтаж потолков из пвх панелей надо выполнять следующим образом:

• с помощью строительного уровня надо пометить контуры крепления профиля по всей площади поверхности. Надо отступить от потолка 5 – 10 см, иногда больше.
• профиля по площади надо туго крепить к стене. Надо не допускать пустого пространства. К планкам, которые установлены по всей площади потолка, необходимо сделать поперечный профиль – это основа крепления всех панелей пвх.
• к планкам, которые установлены по площади строения, надо крепить пластиковый установочный L-образный профиль.
• перед тем как делать монтаж панелей, надо провести все внутренние коммуникации в доме.
• монтаж панелей всегда следует начинать от стены.
• первая панель плотно вставляется в подготовленный L-видный профиль, крепится по всей длине саморезами. Следующие панели устанавливаются поочередно и крепятся к рейками профиля.
• сложнее всего сделать монтаж последней панели. В основном ее ширину надо подбирать под площадь промежутка до стены.

Какие могут возникнуть ошибки при установке панелей?

Если вы уже определились, чем отделать потолок, и, более того, сделали монтаж пластиковых панелей в доме своими руками – не спешите расслабляться. В дальнейшем могут возникнуть некоторые проблемы. Поэтому их необходимо не допустить. Так, например, спустя некоторое время, в ванной комнате и туалете могут возникнуть неприятные запахи в связи с образованием плесени и грибка под панелями. Поэтому их поверхность надо покрывать специальным веществом. Необходимо внимательно отнестись к выбору панелей, ведь именно от качества материала зависит его длительность эксплуатации. Не стоит останавливать свой выбор на самых дешевых моделях, ведь низкая цена совсем не означает высокое качество. Дешевый пластик будет слишком прозрачным, при включении света сразу будут заметны все коммуникации, которые вы старались скрыть. Монтаж пластиковых панелей требует только металлического профиля. Зачастую его заменяют деревянные палки и бруски, стараясь на этом сэкономить. В будущем внешний вид такого потолка испортится, иногда может разрушиться полностью вся конструкция.

Все вышеперечисленные рекомендации стоит обязательно учитывать тем, кто решил сделать обшивку потолка пластиковыми панелями своими руками. Варианты отделки потолка в доме представлены в широком ассортименте, но пластиковые панели – это самый доступный по цене способ. К тому же панели просто установить своими руками, заранее просмотрев соответствующее видео.

Если же вы не уверены в том, что сможете сделать качественный монтаж пластиковыми панелями самостоятельно, лучше обратитесь за помощью к специалистам. Их можно найти на сайте YouDo. Эксперты своего дела, как никто другой, знают, чем отделать потолок и как правильно выполнить все работы. На сайте представлено огромное количество объявлений, среди которых каждый сможет подобрать оптимальный вариант.

Монтаж стеновых панелей ПВХ своими руками

Содержание

ПВХ панели – удобный, очень красивый и практичный способ отделки. Недаром сегодня данный отделочный материал так популярен. Простой монтаж и доступная цена делают ПВХ панели самым привлекательным вариантом. Также не стоит забывать и о большом выборе предпочтительных цветов и размеров. Они подходят для любого помещения. Обычно стеновые панели используются для облицовки стен в санузлах, а также потолков в помещениях нежилого типа. Произвести монтаж стеновых панелей смогут даже новички.

Поговорим о достоинствах и недостатках

Несомненные плюсы

Чтобы выбрать идеально подходящие для ремонта панели, следует четко представлять все их плюсы и минусы. Панели ПВХ обладают следующими достоинствами:

• Легко моются.
• Не способны впитывать влагу. Если вода попадает на них, деформации не происходит.
• Долговечность.
• Даже в помещениях с повышенной влажности не происходит деформации и растрескивания.
• Основание предварительно можно не выравнивать.
• Не выделяется никаких вредных веществ.
• Обрабатывать их просто. Режутся очень легко.
• Прочность достаточно хорошая. Но при этом материал мало весит.

Существует и ряд минусов

Первый минус- пластиковые панели могут быть повреждены при сильном ударе. Объясняется это самой структурой материала. Это пустоты с перегородками. Они служат каркасом для этого материала.

Оптимальный вариант – расположить панели в тех местах, где вы не будете их задевать. Также можно использовать их для отделки потолка.

Другой недостаток – ПВХ панели плавятся, и при этом выделяются вредные вещества. Именно поэтому запрещено использовать их в качестве отделочного материала эвакуационных путей.

Правильный выбор панелей

Выбирая панели ПВХ, стоит обратить внимание на вес. Если он совсем небольшой, это говорит о низкокачественном материале.

На облицовочной стороне недолжно быть никаких трещин, вкраплений неоднородного характера и трещин.

Отличная ребристость внутри придает панелям жесткость и отличную прочность.

При выборе цветных конструкций необходимо просмотреть упаковки, обращая внимание на дату выпуска. Бывает, что одна и та же расцветка, выпушенная в разное время, отличается.

Если при отделке используются панели ПВХ меньшей ширины, понадобится больше времени. В этом случае будет намного меньше отходов. Ошибки при резке будут стоить вам дешевле.

Монтировать панели большой ширины намного проще. Для работы ненужно много времени. Но, если в процессе подгонки материала допущена ошибка, вероятно появление большого количества отходов.

Именно поэтому стоит обязательно обращать внимание на размеры панелей. Они играют очень важную роль.

Как подготовить стены

Поверхность ненужно выравнивать. Для исправления любых неровностей используется обрешетка. Именно на ней и выполняется крепление панелей. Монтаж данного материала похож на укладку кровли на систему стропил.

Материал, на который будет выполняться крепление, совершенно неважен. Это может быть камень, бетон, древесина или кирпич. Важно лишь. Чтобы они могли выдерживать вес обрешетки и панелей.

Поверхность основания не красят, а просто грунтуют специальным составом, в котором содержатся компоненты от плесени и грибка. Если основание выполнено из дерева, нужно произвести его обработку антипиренами. Так оно будет лучше сопротивляться возгоранию.

Поговорим об обрешетке

Чтобы произвести монтаж стеновых панелей к потолку или стенам. Необходимо предварительно выполнить обрешетку. Это бруски, которые располагаются параллельно друг другу на определенном расстоянии. Также это профили из металла или пластика. Выбирают материал, исходя из определенного уровня влажности в помещении. Если помещение сухое. Можно использовать древесину. Металл и пластик хороши для душевых и ванных комнат.

Закрепление обрешетки выполняется перпендикулярно тому направлению, в котором будет производиться монтаж панелей. На потолке окна отсутствуют. Именно поэтому там совершенно неважно направление, в котором будет выполняться укладка. Если же комнаты с окнами, лучше всего располагать их перпендикулярно к той стене, на которой имеется оконный проем. Чаще всего панели располагают на стенах вертикально. Но иногда используется и горизонтальный тип монтажа.

Расстояние между брусками обрешетки не должно быть больше 50 см. крайние бруски располагают на 3 см от края. Лучше работать с панелями в том случае, если элементы обрешетки выполнены с одним шагом. Чтобы выбрать расстояние нужно:

• Измерить длину или ширину помещения (здесь все зависит от того направления. которое выбрано для монтажа). Замеры выполняются в сантиметрах
• Из полученной цифры вычитают расстояние, оставшееся до крайних брусков.
• Результат делят на 50 см.
• Получившееся число округляется в большую сторону.
• Расстояние, которое было получено при втором действии делят на то число, которое было округлено. Полученное число – это и есть шаг обрешетки.

Как рассчитать обрешетку

У дверей и окон обрешетка закрепляется по периметру данных проемов. Это позволит придать краям панелей необходимую прочность и оптимальную жесткость. В процессе монтажа обрешетки важно проверять для стен вертикальность, а для потолка – горизонтальность плоскости.

Как рассчитать необходимое количество панелей

Перед тем, как переходить к непосредственной установке панелей ПВХ, нужно рассчитать то количество материала, которое понадобится. Для этого измеряют длину стены. Эта цифра делится на ширину панели. Пример – 5000 мм делится на 250 мм. В итоге получается, что на одну стену нужно 20 штук. Этот расчет выполняют для каждой стены. Когда необходимое количество панелей для помещение высчитано, необходимо измерить высоту помещения. Если ПВХ панели будут устанавливаться вертикально, следует измерять высоту комнаты.

Не стоит забывать и об оконных, а также дверных проемов. Из длины стен обязательно вычитают их величину. Для крепления над окнами и под ними, а также над дверью, необходимо отдельно подсчитать требующееся количество материала.

Несколько простых правил монтажа

1. Важно установить первую панель максимально точно. От этого будет зависеть правильность установки остальных. .
2. Важно выполнять монтаж так, чтобы панели прилегали друг к другу идеально.
3. Для укорачивания панелей нужной длины стоит использовать пилку с небольшими зубчиками или лобзик.

Поговорим о тонкостях монтажа

Стеновые ПВХ панели весят немного. Их размер идеален для того, чтобы выполнять монтаж самостоятельно. Если же работа выполняется с потолочными панелями, придется воспользоваться услугами помощника.

Обрешетка закрепляется на потолке или стене. Для этого используются дюбель-гвозди или саморезы. Затем по периметру всего помещения фиксируются профили – угловые или концевые. Они оборудованы пазами для панелей.

Для более плотного стыка с профилем стоит срезать гребень на первой панели.

ПВХ панель обрезают нужной длины. Затем вставляют ее на нужное место. При этом срезы прячутся в профиле.

Панель закрепляется. Для этого применяется строительный степлер.

Если завершающая панель должна войти в профиль угловой, следует первоначально произвести крепление ее нижней части на обрешетки. После этого вставляют ее на место и защелкивают профиль сверху. Если выполняется монтаж в профиль концевой, нужно очень аккуратно отогнуть панель сверху. Для этого стоит использовать нож или отвертку. Затем ее вставляют в паз. Чтобы процесс был намного легче, можно обрезать на 3 миллиметра меньше того расстояния, которое остается до профиля концевого типа.

Следует выполнять аккуратный монтаж стеновых панелей ПВХ и постепенно подбираться к завершающему углу. Обычно завершающая панель не подходит по размеру. Ее приходится обрезать. Делается это с помощью линейки и канцелярского ножа. Резать панель очень просто. Раскроить ее совсем несложно. Нужно лишь произвести верные замеры.

Бывает, что при отделке ванной требуется оптимальная герметизация. Для этого стыки соединений обрабатываются силиконовым герметиком. Его равномерно распределяют по всему стыку внутри. Такая герметизация позволит спасти стены от грибка и влажности.

Если выполнять работы по монтажу ПВХ панелей правильно, это не займет много времени. Для монтажа не требуется никакого специального оборудования. Следует лишь запастись терпением и соблюдать вышеописанные нехитрые правила. При правильном соблюдении этапов работ у вас все получится. Вы сможете создать желаемый интерьер достаточно легко.

Отделка стен панелями пвх своими руками фото и видео

Все больше людей выбирают не просто красивые, но и практичные материалы для внутренней отделки дома. К таким материалам относятся ПВХ-панели, популярность которых с каждым годом становится все выше. Панели представляют собой поливинилхлоридовые листы с декоративным покрытием. Они легкие и прочные. Ремонт, при котором выполнена отделка стен панелями ПВХ, будет долговечен и спустя годы не потеряет своего вида.

Содержание

• 1 Особенности стеновых панелей ПВХ
• 2 Виды ПВХ-панелей для отделки стен
• 3 Виды панелей по способу нанесения рисунка на лицевую сторону
• 4 Как выбрать пластиковые панели для отделки стен дома?
• 5 ПВХ-панели с каменным рисунком
• 6 Инструменты, необходимые для монтажа ПВХ-панелей своими руками
• 7 Материалы, из которых состоит каркас для монтажа ПВХ-панелей
• 8 Крепление ПВХ-панелей на металлический каркас своими руками
• 9 Как самостоятельно закрепить листовые ПВХ с помощью двухстороннего скотча
• 10 Закрепление ПВХ-панелей клеем на стене
• 11 Общие рекомендации по работе с панелями из поливинилхлорида

Особенности стеновых панелей ПВХ

ПВХ листы – современный отделочный материал, который имеет ряд преимуществ. Именно поэтому их часто предпочитают другим видам декоративных покрытий. К положительным моментам использования ПВХ можно отнести:

• Пластиковые панели — экологически чистый материал, который не выделяет вредных веществ в процессе эксплуатации. Такое свойство позволяет использовать панели в жилых помещениях, в том числе и в игровых детских комнатах.
• Широкий выбор дизайнерских решений: ПВХ под камень или кафель, цветочные принты и детские изображения.
• Поверхность ПВХ-панелей пригодна для вторичного использования: на нее можно наносить рисунки, красить и оклеивать.
• Пластик собран в виде мелких ячеек, что позволяет ему сохранять тепло долгое время.
• Панели легко подогнать друг под друга, что позволяет осуществить отделку помещения своими руками в короткие сроки.
• Укладка панелей может производиться горизонтально, вертикально, диагонально относительно уровня пола и потолка.
• Пластик прочен и выдерживает вес фурнитуры: электророзетки, вентиляционные люки, крючки и крепления для полок.
• Пластик, из которого производится ПВХ, морозоустойчив: его можно крепить на открытых балконах или верандах.
• ПВХ-панели водоотталкивающие, поэтому они используются для оформления помещений с повышенной влажностью. Отделка туалета панелями ПВХ станет отличным решением и позволит сэкономить на дорогом кафеле. Возможна отделка панелями, которые имитируют камень.
• Чтобы осуществить отделку стен ПВХ своими руками, не требуется дополнительная подготовка стен.
• Пластик хорошо отмывается. Щели между панелями не пропускают частицы пыли и грязи.

Несмотря на очевидные плюсы, панели ПВХ не являются панацеей при ремонте и имеют ряд недостатков, которые не позволяют применять их в жилых помещениях. К ним относятся:

• Панели кладут на обрешетку. Для того чтобы смонтировать ее своими руками, необходимо обладать специальными знаниями и инструментами. Выравнивание такой обрешетки занимает значительное количество времени.
• Материал не пропускает воздух, его нежелательно устанавливать в спальнях.
• Поверхность пластика глянцевая, поэтому при сильном солнечном свете создает блики. По этой причине не рекомендуется делать монтаж пластика в помещениях, где проживают больные люди.
• По правилам пожарной безопасности ПВХ-пластик нельзя класть в коридорах и на эвакуационных путях: при воздействии огня пластик начинает плавиться и выделяет дополнительное количество углекислого газа, смешанного с токсинами. Это может затруднить эвакуацию людей из горящего помещения.

Виды ПВХ-панелей для отделки стен

ПВХ-панели имеют различные видовые отличия и дизайнерские решения. Рассмотрим основные виды материала:

• Пластиковая вагонка ПВХ


Вагонка представляет собой длинные прямоугольные листы. Их длина достигает 12 метров. Минимальная длина начинается от 3 метров. Ширина листа колеблется от 10 до 50 см при толщине в 0,8-1,2 см. Панель представляет собой два наложенных друг на друга листа, соединённых внутри при помощи тонких перегородок. Просветы, образованные перегородками, сквозные. Вагонка предназначена для отделки стен и потолков. Монтируется на стеновую решетку из металла или дерева. Почти никогда не декорируется в виде камня.

• Пластиковые панели

Панели имеют ту же структуру, что и вагонка, однако отличаются от нее габаритами. Чаще всего встречаются листы 12,2*24,4*0,32 см. Лицевая сторона панелей — это имитация кафеля. Также очень популярный рисунок – натуральный камень.

• Пластиковая плитка

Плитка имеет форму квадрата и выпускается в размерах 30*30 см или 100*100 см.



Виды панелей по способу нанесения рисунка на лицевую сторону

Несмотря на то, что панели выполнены из одного и того же материала, способ их декорирования различен. От того, каким способом нанесен рисунок, зависят его яркость и стойкость. Рассмотрим подробнее эти способы:

• Рисунок, нанесенный с помощью термоперевода

Рисунок яркий, способен сохранять четкость много лет. Изображение переводится на панель с помощью трафаретной пленки, которая остается на ней благодаря термическому воздействию. После переноса изображения пластик покрывают лаком.

• Офсетная печать

Рисунок создается с помощью валика, на котором выступают элементы изображения. После того, как рисунок нанесен, ПВХ покрывают прозрачным лаком. Для лучшей защиты наносят два слоя.

• Ламинирование

При помощи ламинирования на панели создают объемный рисунок и придают ей любую фактуру. Это достигается за счет приклеивания пленки. Ламинированные ПВХ-панели влагостойкие, способны выдерживать паровое воздействие без потери качества. Ламинированные ПВХ-панели очень реалистично имитируют камень.

ПВХ-панели также отличаются по виду стыков между панелями и исполняются в трех вариантах:

• Бесшовные ПВХ

После установки такие панели образуют единое ровное полотно, в котором практически не видно стыков. Чтобы получить такую поверхность, листы нужно тщательно подобрать, исключив из монтажа панели с гнутыми или неровными краями. При этом обрешётка должна быть ровной и не должна иметь перепадов.

• Рельефная вагонка

Листы панелей в этом случае соединяются рельефно. Используются в помещениях, подверженных деформации. Например, в новых домах, которые должны дать усадку.

• Панели с рустом

Главное отличие таких панелей — фаска, которая присутствует на торце листа.

Как выбрать пластиковые панели для отделки стен дома?

Существует несколько общих критериев, которые применимы при выборе любого строительного материала. Однако при выборе ПВХ-панелей для внутренней отделки необходимо знать некоторые свойства материала. Это поможет сделать правильный выбор, который не принесет разочарования. К таким критериям относятся:

• Отсутствие внешних дефектов на лицевой стороне панели.
• Выбирайте панели, которые имеют большее количество ребер жесткости. Чем тяжелее вес ПВХ-панели, тем более качественной она окажется при эксплуатации.
• Края панелей должны быть ровными, так как они напрямую влияют на внешний вид ПВХ во внутренней отделке интерьера.
• На лицевой стороне должны отсутствовать отпечатанные следы ребер жесткости.
• Лист пластиковой панели должен быть полностью прокрашен, не должно быть пропуска в рисунках. В том случае, если панель имитирует камень, ее фактура должна быть выпуклой, без вкраплений.
• При сгибании листа панель должна вернуться в начальное состояние без следов деформирования.
• Отличайте потолочные и стеновые панели. Потолочные ПВХ-панели менее прочные и имеют длину 6-12 метров, стеновые – 2,7-3 м и толщину 1 см.
• Не приобретайте панели с контрастным рисунком для отделки всего помещения – через несколько лет оформление ПВХ будет вызывать негатив. Отдавайте предпочтение панелям, декорированным в виде природного камня.
• Самые лучшие ПВХ-панели – белые.
• Пластиковые листы, на которые нанесено изображение, необходимо брать с запасом, так как впоследствии изображение придется стыковать. Особенно это касается панелей, которые имитируют камень.
• Матовая, глянцевая или полуглянцевая модели ПВХ обладают одинаковыми качествами.

ПВХ-панели с каменным рисунком

Отделка внутренней части помещения, в которой применяется натуральный камень, стоит недешево. Пластиковые панели помогут решить этот вопрос с минимальным количеством затрат. Камень на панелях ПВХ – популярное дизайнерское решение. Оно пользуется высоким спросом на рынке стройматериалов.

ПВХ-панели, имитирующие камень, долговечны. Они способны служить без потери своих декоративных свойств более 10 лет, в то время как натуральный камень подвергается разрушению и подвержен заражению грибком.

Инструменты, необходимые для монтажа ПВХ-панелей своими руками

• Шуруповерт
• Электролобзик
• Степлер строительный
• Резиновая киянка для демонтажа панели
• Шпатель
• Строительный уровень
• Дрель

Материалы, из которых состоит каркас для монтажа ПВХ-панелей

Обрешетка не продается в готовом виде, ее необходимо монтировать самостоятельно, исходя из параметров помещения. Для монтажа своими руками необходимо приобрести:

• Стартовый профиль

Профиль, который необходим для создания базовых уровней. В дальнейшем по ним будет происходить выравнивание всей обрешетки.

• Финишный профиль

Профиль, который устанавливается после монтажа последней ПВХ-панели.

• Внешний угловой профиль

Профиль, необходимый для формирования углов.

• Внутренний угловой профиль

Профиль, предназначенный для установки во внутренних углах.

• Стыковочный профиль

Помогает при необходимости удлинить пластиковый лист. Также используется для создания креплений под зеркала.

Крепление ПВХ-панелей на металлический каркас своими руками

Самый популярный способ установки панелей ПВХ — установка на каркас из дерева или металла. Рассмотрим, как сделать обшивку ПВХ своими руками на С-образные металлические профили.

• Подготовьте стены под будущую обрешётку: уберите декоративное покрытие, которое покрывает стены в данный момент. Обработайте поверхность антигрибковым составом.
• Определитесь с тем, каким образом вы планируете размещать ПВХ-панели. Если их ориентация будет вертикальной, то сначала прикрепите рейки вверху и внизу, параллельно потолку и полу. При горизонтальном расположении боковые рейки крепятся перпендикулярно.

• Нижнюю рейку закрепите около места крепления плинтуса. С помощью уровня выставьте вертикальные профили по углам помещения. Следите за тем, чтобы наружные поверхности реек были на одном уровне с уже закрепленными профилями.
• Верхнюю рейку старайтесь крепить поближе к потолку, практически исключая зазор. Однако если верхняя плита помещения будет отделываться ПВХ-панелями, то расстояние между рейкой и потолком должно быть не менее 1,2 см.
• В процессе работы по созданию обрешетки пользуйтесь уровнем и отвесом для контроля ровности установки профилей. Если между стеной и профилями есть зазоры, заделайте их прокладками из дерева.

• Следите за тем, чтобы внутренние рейки образовывали букву «Т» с длинной стороной плит и были на одном уровне с верхними и нижними профилями. Соблюдайте шаг в 0,4-0,6м.
• Используйте отвес для того, чтобы нанести вертикальные линии по углам комнаты. По линиям закрепите стартовый и финишный профили с помощью степлера.
• К верхнему профилю прикрепите горизонтальный стартовый профиль, после чего измерьте расстояние между ним и полом.
• Вставьте в паз первого профиля подходящий по размеру ПВХ-лист и проверьте уровнем правильность расположения листов.
• Если результат вас устроил, то закрепите ПВХ-панель строительным степлером. Вставьте следующую панель в паз первой и соедините их между собой. Шов должен исчезнуть. Проверьте уровнем и закрепите.
• Уложите все имеющиеся листовые ПВХ до конца стены, кроме последнего листа.
• Прикрепите к каркасу финишный профиль. Если последний лист не вмещается полностью, то отрежьте лишнее, предварительно измерив расстояние между последним листом и стеной. Последнюю ПВХ-панель немного согните и установите ее на посадочное место. Не закрепляйте.
• Если вам необходимо продолжить облицовку стены по периметру, то вы можете сделать это после установки углового профиля в углу помещения.

Как самостоятельно закрепить листовые ПВХ с помощью двухстороннего скотча

Если стена предварительно подготовлена, то пластиковые листы панелей крепятся к ней с помощью двухстороннего скотча на вспененной основе.

Для создания обрешетки из скотча используйте клейкую ленту шириной от 0,6 см и толщиной 2-4 мм. Перед началом работы подготовьте ПВХ-листы и обрежьте их по высоте помещения. На стены наносите вертикальные линии карандашом в тех местах, где планируется выставлять ПВХ листы.

Скотч приклейте на обратную сторону панели и крепите лист по меткам на стене. Каждый прикрепленный лист проверяйте уровнем и поправляйте при необходимости. После того, как вы закончите работу по облицовке стен, закрепите плинтусы и молдинги.

Закрепление ПВХ-панелей клеем на стене

Такой способ подходит только для идеально ровных стен. Стена может быть гипсокартонной или выровненной при помощи шпатлевки. За счет отсутствия каркаса комната не изменит размера.

Для крепления листов к стене используйте жидкие гвозди и клеевой пистолет. Перед началом работ прогрунтуйте стены, это поможет создать адгезию между клеем и поверхностью. Нанесите противогрибковое средство.

На верхнюю и нижнюю часть стен закрепите стартовые профили и установите туда ПВХ-лист. предварительно смазанный клеем. Важно помнить, что между нанесением клея на лист и приклеиванием его к стене должно пройти не менее 5 минут. Для того чтобы вывести углы, используйте уголки из пластика 0,2*0,2 см.

Общие рекомендации по работе с панелями из поливинилхлорида

Используйте следующие рекомендации для комфортной работы:

• Перед началом работ дайте ПВХ-панелям полежать в помещении не менее 2-х часов.
• Отделывайте стены только после того, как сделаны пол и потолок.
• Сделайте съемные панели в тех местах, где находятся коммуникации.
• Прорисуйте заранее электрическую схему для помещения и подготовьте листы ПВХ-панелей: вырежьте отверстия согласно расположению фурнитуры в схеме.

Использование ПВХ-панелей очень облегчает временные и материальные затраты во время ремонта. Пластиковые листы можно установить своими руками. При этом внешний вид и качество работ не пострадают: пластиковые листы настолько легки в установке, что с ними сможет справиться даже новичок в ремонте.

Пользуйтесь электроприборами так же, как раньше, а платите в 2 раза меньше!

Вы сможете платить за свет на 30-50% меньше в зависимости от того, какими именно электроприборами Вы пользуетесь.

Читать далее >>

фото, видео монтажа своими руками

Если вам нравятся оригинальные решения, то в качестве отделки потолка можно отдать предпочтение панелям. На сегодняшний день эти изделия радуют потребителей огромным выбором и доступными ценами: купить их можно практически повсеместно. При этом у домашних мастеров появляется возможность сэкономить значительную сумму денег на установке в том случае, если они решат выполнить монтаж своими руками.

Обрешетка

Монтаж панелей на потолок: какие выбрать лучше

Для начала вам нужно узнать, как установить панели на потолок, но прежде всего – определиться, с какими изделиями вам будет работать удобнее. Такой вариант, как металлические, требует особо бережного отношения при монтаже, так как царапины способны безнадежно испортить привлекательность внешнего вида изделий. Если вы новичок, то лучше приобрести пластиковые панели. На фото вы можете видеть, как выглядят такие изделия. У данного товара имеются преимущества, служащие достаточным поводом, чтобы остановить свой выбор на них.

Процесс обшивки

Все достоинства панелей ПВХ, важные для потребителей:

• Большой выбор как цветов, так и фактур. Если вам нравятся материалы под гранит, базальт или древесину – такие изделия для вас.
• Длина панелей ПВХ: 2,5-4 м, ширина: 10, 15, 20 см.
• Разная толщина должна учитываться при выборе профилей. Вам необходимы следующие виды профилей: стартовый, соединительный и багет, а также уголок профильный и наружный.
• Каркас, предназначенный для установки, может быть сделан из бруска или металлического профиля.

Особенности использования потолка из пластиковых панелей

Поскольку потолки, сделанные из ПВХ-панелей, отличаются устойчивостью к воздействию влаги, их можно смело использовать в таких помещениях, как:

• ванные комнаты;
• бассейны;
• кладовые;
• веранды.

Приступая к работе, вы должны знать, что более предпочтительным вариантом является каркас, материалом для которого служит специальный оцинкованный профиль. Данная отделка потолка не требует окрашивания сверху: достаточно помыть ПВХ-изделия с помощью мягкой губки с моющим средством. Монтаж пластиковых панелей на потолок в кухонном помещении – это самый выгодный для хозяев вариант. Потолок из панелей ПВХ не составит труда отмыть от устойчивых загрязнений. Кроме того, никакие запахи материалом не впитываются.

Монтаж ПВХ панелей на потолок своими руками

Чтобы установить потолок из ПВХ, вам будут нужны профили УД и ЦД. При изготовлении каркаса используется принцип решетки. Наиболее оптимальным шагом считается значение 70-100 см. К установленному профилю УД прикрепляется профиль ПВХ: стартовый или багетный. После этого может уже проводиться установка пластиковых панелей. Выполнить их монтаж правильно помогает наличие специальных пазов. Панели прикрепляются к профилю саморезом. Их прикручивание следует производить на краю замка. Посмотрите на фото, как правильно выполняется данный вид крепления.

Внимание! Многие, кто собирается производить монтаж самостоятельно, заблуждаются, когда думают, что пластиковые изделия невозможно установить на металлический профиль, и поэтому делают установку на каркас из дерева. Для крепления в этом случае используют степлер с металлическими скобами. Однако существует отличная альтернатива.

Плюсы металлического каркаса по сравнению с деревянным аналогом

• Если выполнить монтаж потолка грамотно, то его можно эксплуатировать в течение долгих лет.
• Этот вариант является очень удобным: если вы запланируете капитальный ремонт, то пластиковые панели можно легко заменить другими, а каркас не понадобится монтировать еще раз.

При монтаже потолка пластиковые панели нередко нужно обрезать, чтобы подогнать их размер. Для этой цели следует заранее обзавестись одним из следующих инструментов:

• ножовка с мелкими зубчиками;
• электролобзик;
• болгарка.

Самый быстрый способ – это поработать болгаркой. Правда, шума при этом будет тоже много. При обрезке учитывайте, что должен оставаться небольшой зазор – приблизительно 5 мм.

При монтаже первой пластиковой панели от домашнего умельца потребуется много терпения. Кроме того, пригодятся шпатель и пластиковая линейка. Это поможет в процессе работы заправлять длинную часть изделия в предназначенный для него пластиковый профиль.

С какими нюансами можно встретиться при установке?

Начинающий мастер, выполняющий работы своими руками, должен убедиться, что все размеры соответствуют тем, которые ему требуются. Для этого достаточно приложить изделие к месту, где оно будет устанавливаться, как на фото.

Пошаговая инструкция крепления

• Та часть панели, которая более узкая, заводится в пластиковый профиль и задвигается там до конца.
• Материал легко гнется, поэтому вам будет просто заправить оставшуюся часть панели. При затруднении воспользуйтесь подручными средствами, чтобы помочь себе, – шпателем или пластиковой линейкой.
• Панель ПВХ для потолка подводится длинной стороной к профилю и заводится. Главное – не торопиться. Заводить изделие следует до упора. Оно крепится профилями с помощью саморезов.

• После выполнения предыдущих видов работ установка пойдет легче: отрезается нужный размер, узкие стороны заводятся, а в ответный паз от предыдущей задвигается следующая панель. Для крепления подойдут саморезы с пресс-шайбой. Толщина шляпки не влияет на надежность стыков.

Настенное крепление для солнечной панели своими руками: 7 шагов (с видео)

В этом руководстве я покажу вам, как сделать настенное крепление для солнечной панели своими руками всего за 7 шагов.

Вскоре у вас будет настенная солнечная панель, которая выглядит примерно так:

И она будет установлена ​​под оптимальным углом наклона для вашего местоположения, чтобы она могла поглощать максимальное количество солнечной энергии.

Начнем.

Материалы и инструменты

Материалы

• Дерево – я использовал 2×2
• Шурупы различной длины — длина зависит от размера используемой древесины.
• Солнечная панель — это крепление лучше всего подходит для небольших солнечных панелей. Я использовал панель на 20 ватт.
• 4 2-inch straight mending plates
• Bolts with nuts and washers – I used 3/4″ bolts
• Safety glasses

Tools

• Saw
• Drill and drill bits
• Tape measure
• Level
• Гаечный ключ
• Угловой угольник, транспортир или что-то для измерения углов (не изображено)

Шаг 1. Найдите лучший угол наклона для вашего местоположения

Этот шаг настолько прост, насколько это возможно. Вы можете мгновенно найти оптимальный угол наклона с помощью нашего калькулятора угла наклона солнечной панели. (Или просмотрите наш список углов для солнечных панелей по почтовому индексу.)

Просто введите свой город или почтовый индекс, и он найдет лучший угол для вашей солнечной панели.

Делаю настенное крепление для родителей, поэтому рассчитал угол наклона для города, в котором они живут:

Выяснилось, что лучший угол для меня — 28°.

Попробуйте сами здесь:

Найдите мой оптимальный угол наклона

Запомните этот номер на будущее.

Достаточно просто!

Шаг 2: Отрежьте первую сторону треугольных скобок

Мой папа инженер, поэтому я получил его вклад в этот проект. Мы придумали что-то легкое и прочное. Это не идеально, но вот что мы сделали:

Настенное крепление, которое я построил, представляет собой два треугольных кронштейна, прикрепленных к стене, с солнечной панелью, соединенной с каждым из них с помощью ремонтных пластин.

Итак, сначала нам нужно собрать треугольные скобки.

Время рубить дрова.

Сначала решите, будете ли вы устанавливать панель горизонтально или вертикально. Я выбрал вертикальный из-за расположения монтажных отверстий на задней панели моей солнечной панели.

Измерьте длину сторон панели для данной ориентации. Запишите это число. Моя панель была 20,25 дюйма (51,4 см) в длину.

Добавьте к этому числу 4 дюйма (7,6 см), чтобы освободить место для сверления винтов сверху и снизу панели.

Так я и сделал:

 20,25 дюйма + 4 дюйма = 24,25 дюйма

Найдите длину вашего треугольника, используя этот метод, затем отпилите два куска дерева до этой длины с помощью пилы. (Две части, потому что мы делаем две треугольные скобы.)

Обрежьте один конец и обрежьте другой конец под оптимальным углом наклона, который вы нашли в шаге 1.

Вот как мои две детали выглядели после обрезки:

Эти куски обрезаются ровно на левом конце и под углом 28° (оптимальный угол наклона моего местоположения) на правом конце.

Это элементы, на которые будет крепиться панель. Таким образом, ваши части должны быть немного длиннее, чем стороны вашей солнечной панели. Вот так:

Вот и все для первой стороны наших треугольных скобок.

На второй!

Шаг 3: Отрежьте вторую сторону скобок треугольника

Вы можете использовать старую добрую теорему Пифагора, чтобы вычислить длину других сторон треугольника.

А вот простой способ сделать это без математики.

Соберите свой треугольник на земле следующим образом:

Маркер показывает угол, под которым я отрежу нижнюю сторону треугольника.

Отметьте, где отрезать нижнюю сторону треугольника, чтобы она соединилась с только что отрезанной стороной, гипотенузой.

Один конец нижней части будет плоским (тот, который касается стены). Другой, тот, что соединяется с гипотенузой, будет срезан под углом.

Найдите угол среза, вычтя оптимальный угол наклона из 90°. (Напомним, что мой угол наклона равен 28°.)

Итак, я сделал:

 90° - 28° = 62°

Используя этот метод, найдите угол среза.

Затем используйте угольник или транспортир (или любой другой инструмент, который вы используете для измерения углов), чтобы отметить разрез.

Угол среза отмечен в 28° от горизонтали, что равно 62° от вертикали.

После того, как вы разметите разрез под нужным углом, отрежьте обе детали.

Вот как выглядят мои фигуры:

Две стороны треугольников опущены.

Осталось вырезать еще один.

Шаг 4: Отрежьте третью сторону треугольных скоб

Снова соберите треугольник на земле, используя две отрезанные стороны. Для третьей стороны используйте оставшуюся длину дерева, которая у вас есть.

Отметьте, где вы хотите отрезать третью сторону треугольника (вертикальная сторона). Как вы можете видеть на фотографии выше, я добавил около 2 дюймов (5,1 см) поля вверху, чтобы было место, чтобы прикрутить третью сторону к стене.

Обрежьте третьи стороны пилой по длине. Здесь не нужны углы — только прямые разрезы.

В последний раз соберите свои треугольники на земле перед тем, как скрутить их вместе. Убедитесь, что все хорошо подходит друг к другу, например:

Мы закончили резку!

Шаг 5: Сборка треугольных скоб

Вот как я скрутил свои треугольники вместе:

Не стесняйтесь копировать мои места размещения или изменять их для своих целей.

Возьмите дрель и скрепите детали шурупами соответствующей длины. Повторите для второй треугольной скобки.

И вот так…

… ваши треугольные скобки готовы!

Я очень доволен тем, как получилось у меня:

Вы можете использовать пластины и Г-образные скобы для еще более прочного соединения, но я не стал заморачиваться.

Время монтажа!

Шаг 6. Прикрепите треугольные кронштейны к стене

Совет: Если вы, как и я, живете в северном полушарии, закрепите солнечную панель на стене, обращенной к югу, чтобы максимально улавливать энергию. Если вы находитесь в южном полушарии, установите его на северной стене. Если вы не уверены, вы можете найти правильное направление для наведения панели («азимут») с помощью этого калькулятора.

Отметьте место, где вы хотите прикрепить треугольные кронштейны к стене. Используйте рулетку, чтобы убедиться, что они установлены на расстоянии, равном ширине вашей солнечной панели.

Прикрутите кронштейны к стене, используя уровень, чтобы убедиться в их вертикальном положении. Я использовал по два винта на каждый кронштейн — по одному сверху и снизу вертикальной стороны.

Вот видео этого шага:

Теперь ваше настенное крепление собрано!

Теперь осталось сделать только одно — прикрепить солнечную панель.

Шаг 7. Прикрепите солнечную панель к настенному креплению

Измерьте расстояние между монтажными отверстиями на задней панели солнечной панели. Используйте это расстояние, чтобы отметить, где прикрепить ремонтные пластины.

Прикрутите ремонтные пластины к угловой стороне (гипотенузе) кронштейнов. Прикрепите две пластины к каждому кронштейну, ориентируя их внутрь.

Вот видео, иллюстрирующее, что я имею в виду:

Возьмите свою солнечную панель и прикрепите ее болтами через монтажные отверстия к ремонтным пластинам. Каждое из них я затягивал гаечным ключом.

Вот как мои болты выглядят снизу:

После того, как последний болт затянут…

…ваша солнечная панель прикреплена к стене!

Вы только что сделали настенное крепление для солнечной панели своими руками.

При необходимости просверлите отверстие в стене и пропустите через него провода солнечной панели. В сарае моего отца была щель в деревянном сайдинге, поэтому я просто протянул провода своей панели через нее, вот так:

Готово! 🥳

Вот как мой выглядит спереди из сарая:

Сбоку:

И, наконец, снизу:

Чему я научился

Это был забавный проект, и во время его выполнения я узнал несколько вещей, которыми я решил поделиться:

• Я’ В следующий раз рассмотрю возможность покупки готового настенного крепления для солнечной панели. Путь «сделай сам» всегда приносит наибольшее удовлетворение. Но для некоторых сценариев мне может быть выгоднее купить. По крайней мере, я изучу монтажные кронштейны для солнечных панелей, потому что монтажные отверстия на задней части некоторых солнечных панелей сложны в использовании. Обычно они находятся всего в полудюйме или дюйме от задней части панели. Это не так много места для работы.
• Настенные солнечные панели имеют смысл, если ваша крыша не является хорошим вариантом. Я решил закрепить эту солнечную панель на стене, потому что крыша сарая моего отца не выходит на юг. Если бы это было так, я бы установил панель на крышу.
• Настенные крепления лучше всего подходят для небольших солнечных панелей. Моя 20-ваттная панель идеально подходила по размеру и весу для настенного крепления, которое мы разработали. Что-то большее — скажем, солнечная панель мощностью 100 Вт — и установка ее на стене было бы гораздо более сложной задачей.

Еще 3 способа установки солнечной панели

1. На крыше

Крыша во многих случаях является лучшим местом для установки солнечных панелей, особенно больших. Скорее всего, он будет иметь ограниченную тень и может быть направлен по азимуту вашего местоположения. Однако установка может быть сложной задачей, а угол наклона может быть ограничен углом вашей крыши.

2. На земле

Установить солнечную панель на земле очень просто. Вы можете просто подпереть панель и на этом закончить. Или вы можете построить фиксированное или регулируемое крепление по дешевке.

На самом деле, я построил регулируемую наземную опору для солнечной панели из трубы ПВХ всего за 11 долларов . Проверьте это:

3. В окне

Окна значительно снижают выходную мощность солнечных батарей. Но в определенных ситуациях, когда вам не нужно много энергии — и вы не против заблокировать окно — установка панели в окне может быть самым простым и дешевым вариантом.

Например, этот парень установил солнечную панель в окно, чтобы питать солнечные фонари своего сарая. Я никогда этого не делал, но когда-нибудь смогу сделать это для небольшого маломощного проекта.

Самодельные проекты солнечной энергии, которые вы можете построить прямо сейчас

1. Подключите солнечную панель к батарее

Ваша солнечная панель установлена, теперь пришло время подключить ее к остальной части вашей системы солнечной энергии. В этом руководстве шаг за шагом показано, как подключить аккумулятор к солнечной панели и зарядить ее.

2. Самодельные светодиодные фонари на солнечных батареях

Эту универсальную систему солнечного освещения можно использовать для освещения сарая, гаража, фургона и многого другого. Светодиодные ленты яркие и энергоэффективные — идеальный вариант для систем солнечной энергии.

Будут еще проекты!

Руководство по прокладке проводки внутри стены для домашнего аудио/видео

Руководство по прокладке проводки внутри стены для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. Счастливый седьмой сотрудник Кратчфилда (или № 007, как он выразился), носящий множество шляп в разных отделах, в том числе в написании статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к нашему 1995, а также помог запустить первые итерации наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Что вам нужно знать о ATSC 3.0

Динамики тылового канала для домашнего кинотеатра

Консультант Crutchfield Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можно ли самому сделать внутреннюю электропроводку?

Законно ли это?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросите проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько проволоки нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Прибавьте от 10 до 15 процентов: ваш запланированный маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть некоторые умные решения, такие как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок колонок экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Розеточные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Гвоздьные пластины

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или скоба) или надрезаете любую деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит пользоваться рыбными палочками:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор насадок лопаты от 1/4″ до 1-1/2″.
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Завязка проводов

После того, как провод или пучок проводов протянуты к выходу, необходимо заправить их. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет провод, поэтому сфотографируйте или измерьте место, чтобы найти провод после установки гипсокартона.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Стены из гипса и решеток

Если в вашем доме стены или потолки из штукатурки и решеток, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной панели, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет недостроенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломиком. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам нужно прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать. Посмотрите это видео, чтобы узнать, как это делается.

Чтобы узнать больше о методах установки, ознакомьтесь с нашими советами по установке наружных колонок.

Получите бесплатный дизайн системы

В хорошо спроектированном доме форма и функциональность находятся в одной команде. Мебель и бытовая техника безотказно служат вашей семье и гостям. Вы не должны ожидать меньшего от вашего аудио/видео оборудования. Но сначала вам нужен план, и здесь на помощь приходит ваш специалист по дизайну аудио/видео оборудования Crutchfield. Отправьте запрос на проектирование системы уже сегодня! Вы получите подробный план системы и ссылку на предварительно заполненную корзину.

3 простых шага

Отправить запрос на проектирование системы

Как построить солнечную печь

Перейти к основному содержанию

Хотите знать, как лучше использовать или перерабатывать все эти картонные коробки? Используйте энергию солнца, чтобы разогреть вкусное лакомство в этой простой солнечной печи! Вы когда-нибудь слышали выражение, что на улице так жарко, что можно пожарить яичницу на тротуаре? Вы когда-нибудь задумывались, правда ли это? Узнайте об этом с помощью этого простого, веселого и вкусного научного проекта на солнечной печи, в котором используются только предметы домашнего обихода и коробка для пиццы — ваша собственная солнечная плита, сделанная своими руками. Кроме того, узнайте о поглощении, изоляции и солнечной энергии.

Хотите узнать больше о солнечной энергии? Ознакомьтесь с этими научными проектами по солнечной энергии. А для еще одного съедобного научного проекта, который учит изоляции, приготовьте запеченную Аляску.

Что нужно для сборки Солнечная печь :

• Картонная коробка для пиццы (в которой пицца поставляется)
• Канцелярский нож или ножницы
• Алюминиевая фольга
• Прозрачная лента
• Пластиковая упаковка (подойдет также прочный пакет или пакет с замком для заморозки)
• Черная плотная бумага
• Газеты
• Линейка или деревянная ложка
• Термометр
• Взрослый помогает с нарезкой

Идеи рецептов

• Рецепты солнечной печи

Самодельная солнечная печь

1. С помощью ножа или острых ножниц вырежьте клапан на крышке коробки для пиццы. Разрежьте по трем сторонам, оставив около дюйма между сторонами клапана и краями крышки. Откиньте этот клапан так, чтобы он стоял, когда крышка коробки закрыта.
2. Накройте внутреннюю сторону клапана алюминиевой фольгой, чтобы она отражала солнечные лучи. Для этого плотно оберните фольгу вокруг клапана, затем приклейте ее к задней или внешней стороне клапана.
3. Используйте прозрачную полиэтиленовую пленку, чтобы создать воздухонепроницаемое окно для проникновения солнечного света в коробку. Для этого откройте коробку и заклейте двойным слоем полиэтиленовой пленки отверстие, которое вы сделали, когда разрезали клапан в крышке. Оставьте около дюйма пластикового нахлеста по бокам и надежно закрепите каждую сторону, герметизируя воздух. Если вы используете полиэтиленовый пакет, вырежьте квадрат достаточного размера, чтобы закрыть отверстие, и заклейте его одним слоем.
4. Выстелите дно коробки черной плотной бумагой — черная поглощает тепло. На черной поверхности будет готовиться ваша еда. Сколько вам понадобится, будет зависеть от размера коробки для пиццы, которую вы используете для изготовления солнечной печи.

5. Чтобы изолировать духовку, чтобы она удерживала больше тепла, сверните листы газеты и положите их на дно коробки. Приклейте их скотчем, чтобы они образовывали границу вокруг зоны приготовления пищи. Также может быть полезно сначала заклеить рулоны скотчем. Газетные рулоны должны быть такими, чтобы крышка все еще могла закрываться, но внутри коробки было уплотнение, чтобы воздух не мог выйти.
6. Лучшее время для установки солнечной печи — это время, когда солнце находится высоко над головой — с 11 до 15 часов. Вынесите его на улицу в солнечное место и отрегулируйте заслонку так, чтобы максимально возможное количество солнечного света отражалось от алюминиевой фольги и попадало на окно с пластиковым покрытием. Используйте линейку, чтобы подпереть клапан под прямым углом. Вы можете наклонить всю коробку, используя свернутое полотенце.
7. Вы можете приготовить тост, намазав маслом ломтик хлеба и предоставив солнцу сделать все остальное. Приготовление хот-дога или приготовление начос с чипсами и сыром — это также забавные угощения, которые можно приготовить в вашей солнечной печи! Также было бы неплохо разогреть остатки. Чтобы бумага внизу не испачкалась, кладите то, что хотите приготовить, на прозрачную пластиковую или стеклянную тарелку. Подойдет тарелка для пирога. Поместите термометр в духовку, прежде чем закрывать ее, чтобы вы могли проверить температуру.
8. Чтобы достать продукты из духовки, откройте крышку коробки для пиццы и с помощью кухонных рукавиц или прихваток выньте стеклянную посуду из духовки.

Что произошло:

Солнечное тепло задерживается внутри вашей солнечной печи для пиццы, и она начинает сильно нагреваться. Такие печи называются коллекторными, потому что они собирают внутрь солнечный свет. Находясь на солнце, ваша духовка в конечном итоге нагревается достаточно, чтобы расплавить сыр или приготовить еду!

Как это происходит? Лучи света падают на землю под углом. Фольга отражает луч и направляет его прямо в отверстие коробки. Пройдя через полиэтиленовую пленку, он нагревает воздух, который находится внутри. Черная бумага поглощает тепло на дне духовки, а газета следит за тем, чтобы тепло оставалось там, где оно есть, а не выходило за пределы стенок духовки.

Ваша солнечная печь может нагреваться до 200° F в солнечный день, и вам потребуется больше времени, чтобы разогреть вещи, чем в обычной печи. Хотя этот метод займет больше времени, он очень прост в использовании, и его безопасно оставить в покое, пока энергия солнца готовит вашу еду.

Мы сделали сырный рулет, расплавив сыр на кукурузной лепешке. Потребовалось около 45 минут, чтобы наш сыр расплавился, а лепешка стала мягкой. Внутренняя температура нашей солнечной печи для пиццы составляла 125 ° F.

Если вы не хотите долго ждать блюда, приготовленного на солнечной энергии, попробуйте разогреть что-то уже приготовленное, например, остатки или банку с супом. . Положите твердую пищу в стеклянную посуду, а жидкости — в тяжелый пластиковый пакет с застежкой-молнией. Вы также можете предварительно разогреть духовку, поставив ее под прямые солнечные лучи на час.

Другие рецепты, которые вы можете попробовать, включают приготовление печеного картофеля, риса с овощами, шоколадного фондю, смора и жареных яблок с корицей и сахаром.

Даже в малооблачные дни может быть достаточно тепла и солнечного света, чтобы медленно приготовить специальное блюдо. Вот несколько советов, как успешно использовать солнечную печь:

• Перемешивайте жидкости (если вы готовите что-то вроде фондю, риса или супа) каждые 10 минут. Вы также можете переворачивать твердые продукты каждые 10-15 минут, чтобы они готовились равномерно.
• При необходимости переместите вашу солнечную печь так, чтобы она была обращена к прямому солнечному свету. Вы должны периодически проверять свою духовку, чтобы убедиться, что она находится на солнце.
• Убедитесь, что клапан, покрытый фольгой, отражает свет в коробку для пиццы через пластиковое окно.

Чтобы продолжить эксперименты с приготовлением пищи на солнечной энергии, создайте собственный очиститель солнечной энергии с помощью этого научного проекта!

Другие готовые научные проекты см. в разделе «Наборы солнечной и альтернативной энергии».

Как установить потолок под палубой

Область под палубами второго этажа может быть темной, влажной пустошь. Но установка подпалубного потолка из легких материалов, Простые в установке панели из гофрированного стекловолокна — это недорогое решение, которое вы можете выбить за выходные.

Вот что вам понадобится для этого проекта:

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

• Инструмент Quick Square
• Комбинированный угольник
• РАРКОВАНИЯ
• MITRE SAW
• 2x4S
• Две 1/2 ″ Керамическая обувь
• СВОРЯНАЯ ЛИНИЯ
• 1 ″ Обускулизованные деревянные винты с неопроизводительными.
• 4- или 8-футовый уровень и торпедный уровень
• Шурупы для желоба
• Настольная пила (при необходимости)
• Пластиковый желоб (при необходимости)
• Торцевые заглушки желоба (при необходимости)
• Водосточный желоб (при необходимости)

Приступая к выполнению этой самостоятельной задачи, обязательно вооружитесь надлежащим защитным снаряжением. На протяжении всего видео мы будем информировать вас о том, когда вы должны и не должны использовать защитное снаряжение.

ШАГ ПЕРВЫЙ

Разметьте места расположения прогонов. Вы начнете с изложения вашего расположение прогонов нового потолка. Сделайте это рулеткой, отметив дно каждой балки каждые три фута.

Высота потолка должна составлять четверть дюйма на фут. Немного деки построены с небольшим уклоном, поэтому обязательно проверьте по длине палубную балку с уровнем в четыре или восемь футов, чтобы определить шаг перед ты начинаешь.

При измерении подумайте о том, где можно добавить желоба. В большинстве конструкций приподнятых настилов используются балки, консольно закрепленные над балкой. Если вы решите для установки желобов балка обеспечивает удобное место для крепления желобов.

Имейте в виду, что потолочные панели должны выступать за желоба примерно на дюйм. Прогоны — это горизонтальные балки, которые будут поддерживать ваш потолок.

ШАГ ВТОРОЙ

Вырезать прогоны. Измерьте ширину поперек балки на каждом отметка для определения длины каждого прогона. Ваш первый прогон будет три футов от вашего дома.

Распилите его на настольной пиле до 3/4 дюйма на один с половиной пол дюйма. Затем обрежьте по длине с помощью торцовочной пилы. Продолжайте добавлять 3/4 дюйм каждые три фута. Подтвердите и отрежьте длину каждой части поперек вашего балки.

Если вы добавляете желоба, не забудьте оставить для них место при установке последнего прогона.

ЭТАП ТРЕТИЙ

Установите прогоны. Закрепите прогоны с помощью 2-1/2-дюймового настила. шурупы, закручивая их перпендикулярно лагам. Если вы используете более одного, двух по четыре, чтобы сделать каждый прогон, обрежьте их так, чтобы они заканчивались на середине балки.

ШАГ ЧЕТВЕРТЫЙ

Установите панели. Измерьте длину вашей колоды, чтобы вы знать, какой размер и сколько гофрированных панелей из стекловолокна использовать. Мы использовали 12-футовые панели для этой установки.

Панели крепятся к оцинкованной древесине толщиной в один дюйм. винты, которые поставляются с неопреновыми шайбами, чтобы сделать отверстия водонепроницаемыми. Перекрывать панели одним рифленым гофром и вкрутите их в прогоны, используя один винт для каждой другой пульсации.

Если последняя панель слишком широкая, вы можете либо увеличить внахлест или распилите его по ширине с помощью стола или циркулярной пилы. Если вам нужно панели с поперечным разрезом используйте циркулярную пилу с мелким зубчатым полотном или абразивный круг для обрезки панелей по длине.

ШАГ ПЯТЫЙ

Установите желоба. Используйте уровень, чтобы убедиться, что желоб имеет небольшой шаг в том направлении, в котором вы хотите, чтобы он стекал. Он должен иметь полудюймовый уклон каждые 10 футов к концу балки, где вы планируете установить или привязать к существующему водосточному желобу. Установить желоб с желобом винты каждые 24 дюйма.

Готово! Ваша нижняя палуба была преобразована в совершенно новое открытое пространство.

Фото предоставлено: Под настилом

Если вы не хотите строить потолок с нуля, существует множество типов сборных систем для потолков под настилом, которые можно добавить во время строительства настила или установить после того, как настил был построен. Конструкции различаются, но все они выполняют по существу одну и ту же функцию: собирают воду, стекающую через настил палубы; и, во-вторых, направить эту воду в тип системы сбора дождевой воды, которая собирает и сбрасывает воду так же, как домашние водосточные желоба, а лидеры собирают стоки с крыш.

Вот обзор нескольких заслуживающих внимания:

• Под настилом –  Эта система состоит из реек из ПВХ, прибитых к балкам. Их размещают так, чтобы создавался небольшой уклон, направляющий дождь в водосточные желоба. Между лагами размещаются виниловые панели, которые завершают систему и завершают внешний вид.
• Timbertech –  Их продукт под названием DrySpace состоит из кронштейнов, надетых на балки для создания дренажного уклона в желоба. Он дополнен виниловыми потолочными листами, которые имеют U-образную форму для направления туда воды.
• RainEscape от Trex –  Этот продукт идеально подходит для тех, кто хочет потолок с отделкой из дерева. Он состоит из гибкого желоба из пластикового листа, который помещается на дно настила верхней палубы между балками. Также используются водосточные трубы, оклад, лента и герметик. Система использует наклон, как и другие, для слива воды и мусора. Затем потолок можно отделать деревянными панелями, имитирующими картон, или другим желаемым материалом.
• Dekdrain –  Система Dekdrain поставляется в моделях, которые устанавливаются во время нового строительства или после возведения настила. Одним из ключевых отличий является то, что он сделан из резины, а не из пластика или винила. Резина не трескается и уплотняет плотнее. Система крепления используется вместо герметиков или герметиков, которые могут испачкаться. Затем вы отделываете потолок выбранными вами материалами.

Как сделать легкое переносное крепление для солнечной панели из ПВХ

Летом становится жарко. В фургоне еще жарче — независимо от того, насколько хороши у вас теплоизоляция и вентиляция. А когда палит солнце и температура поднимается, иногда вам просто нужно припарковать свой фургон в тени, чтобы охладить его.

Проблема в том, что мы получаем все наше электричество от солнца. Здесь, в Gnomad Home, мы полностью отключены от сети и не подключаемся к сети, и без солнечного света мы не можем работать, заряжать телефоны или писать эти эпические руководства по жизни в фургонах. А с нашими солнечными панелями на крыше у нас не было возможности зарядить аккумуляторы, не припарковав фургон прямо на солнце.

(голос превью фильма) … До сих пор …

С помощью Интернета и нашей собственной изобретательности мы построили легкое портативное, складное и удобное для хранения крепление для солнечной панели из ничего, кроме ПВХ и молнии. галстуки. Мы также установили быстроразъемную систему проводки. Так что теперь мы можем припарковать фургон под деревьями, поставить нашу солнечную батарею на солнечной поляне и заряжать аккумуляторы в течение всего дня.

Что за @$*! Что мы делаем с этой дополнительной солнечной панелью?

Когда мы первоначально собирали нашу электрическую систему, мы купили 400-ваттный солнечный комплект Renogy MPPT, который поставляется с четырьмя 100-ваттными панелями. Но мы смогли разместить только три из них на нашей крыше, что оставило нам дополнительную панель. План состоял в том, чтобы прикрепить нашу четвертую панель к какому-то наклонному креплению и установить систему проводки plug-and-play, чтобы мы могли развернуть ее, если нам понадобится дополнительная мощность.

Мы купили наклонное крепление для солнечной панели на Amazon, но оно не помогло нам. Это крепление было разработано для стационарного крепления на крыше, поэтому его было нелегко сложить для хранения — нам пришлось отвинтить и закрутить несколько барашковых гаек, чтобы установить и сломать его. Кроме того, она была намного шире нашей солнечной панели и занимала слишком много места в фургоне.

Итак, мы решили вернуть его и придумать что-нибудь другое. Мы нашли видео на Youtube, показывающее портативную солнечную стойку, сделанную из трубы ПВХ, и мы просто поняли, что это отличная идея.

На видео показано крепление для небольшой 30-ваттной панели, но мы взяли концепцию и полностью переделали ее для работы с нашей 100-ваттной панелью. Мы также сделали его прочнее и улучшили шарнирный механизм. Теперь у нас есть легкий и компактный держатель для солнечных батарей, который легко хранится и устанавливается всего за несколько секунд. Вот как мы это сделали.

Как собрать портативное крепление для солнечной панели

Чертежи

Размеры приведены для 100-ваттной панели Renogy шириной 21 ¼ дюйма и длиной 47 дюймов. Если у вас другая панель, обязательно измените ее соответствующим образом.

Что вам нужно

Крепление для солнечных батарей

• (2) 10 футов 1-дюймовой трубы из ПВХ сортамента 40
• 1-дюймовый деревянный дюбель
• (6) 1-дюймовые угловые фитинги из ПВХ
5 Тройники из ПВХ
• Цемент и грунтовка из ПВХ
• 1- ”винты
• Тяжелые молнии на молнии
• (4) #6 Винт Глаза
• Палатные ставки
• Тяжшие кабельные связки

. Соединители (провод 10 AWG)

Быстроразъемный жгут проводов SAE (провод 10 AWG)

Порт Zamp Solar SAE на боковой стенке

Термоусадочные стыковые соединения 12-10 AWG (желтые)

Кусачки/стриппер/кримпер

Круглая всепогодная распределительная коробка и круглая крышка

Электрическая лента

3M VHB Tape

DICOR или SIKAFLEX SELEND

Шаг 1. Разрежьте PVC до длины

Вот все измерения в списке:

• SIDES: 26 2 @ 19003
• SIDES: 2 at at at
  • . : 1 @ 44-½”
  • Верхняя/шарнирная секция:
    • 1 @ 28-½”
    • 2 @ 7”
  • Ножки:
    • 1 @ 28-½”
    • 2 @ 17-½”
  • Деревянный дюбель: 42 дюйма

  ПВХ режется довольно легко, но вы должны убедиться, что разрезы ровные. Мы использовали торцовочную пилу, но если у вас нет доступа к электроинструменту, мы рекомендуем использовать стусло.

  Шаг 2. Соберите и проверьте подгонку деталей

  Соберите крепление и поместите его на солнечную панель, чтобы проверить подгонку.

  Этап 3: Разборка и сборка (на этот раз с использованием ПВХ-цемента)

  Соберите соединения один за другим, но на этот раз покройте обе детали ПВХ-грунтовкой и клеем. Просто сделайте основную раму и ноги. Пока не присоединяйте ножки к тройникам.

  Совет: Убедитесь, что труба из ПВХ плотно вставлена ​​в фитинг и удерживает в течение 30 секунд. Если вы не держите его крепко, он может немного соскользнуть и испортить ваши измерения (мы узнали это на собственном горьком опыте).

  Важно: Не цементируйте Т-образные фитинги

  Шаг 4: Соберите шарнир в сборе

  Деревянный дюбель вставляется внутрь трубы из ПВХ, чтобы скреплять все вместе для узла шарнира. Ваша работа должна выглядеть так:

  Вставьте дюбель в верхнюю часть рамы и соедините тройники. Помните, что нельзя цементировать какую-либо часть этой петли. Ввинтите несколько шурупов в трубу из ПВХ и в деревянный дюбель, чтобы зафиксировать его.

  Шаг 5: Приклейте ножки к петлям

  Нанесите немного ПВХ-грунтовки и клея на ножки и тройники и вставьте их на место. Теперь у вас есть отдельно стоящая солнечная гора с легко раскладывающимися ножками!

  Шаг 6: Привяжите солнечную панель к креплению

  Мы использовали комбинацию 11-дюймовых стяжек из нержавеющей стали и обычных пластиковых, пропустив их через существующие монтажные отверстия на раме солнечной панели.

  Шаг 7: Установка винтовых проушин для стоек палатки

  Мы добавили четыре винтовых проушины #6 в нижние углы рамы и ножек, чтобы мы могли закрепить крепление. Никто не хочет, чтобы их солнечные панели сдуло ветром.

  Как подключить быстроразъемную систему для вашей солнечной панели

  Теперь, когда у нас есть крепление, нам нужен способ подключить его к нашей электрической системе. Мы соединили наши панели крыши параллельно, используя кабельный разъем Signstek Y-branch, поэтому у нас было несколько открытых разъемов MC4 для подключения. Разъемы MC4 великолепны и все такое, но вам нужен специальный инструмент, чтобы разобрать их, а это бесполезно, если вы создаете что-то, что должно быть быстро и легко установлено.

  Благодаря возможностям Интернета мы обнаружили разъемы SAE. Разъемы SAE использовались на некоторых старых солнечных панелях, и, хотя мы уверены, что MC4 в целом лучше, SAE имеет то преимущество, что его можно быстро разъединить. Итак, мы решили подключить штекер SAE сбоку нашего фургона, чтобы подключить к нему нашу четвертую панель.

  Шаг 1. Подключите удлинительный кабель к панели солнечных батарей

  Один конец удлинительного кабеля вставляется прямо в разъемы MC4 панели солнечных батарей. Другой конец — оголенный провод.

  Шаг 2: Сращивание удлинительного кабеля со жгутом проводов SAE

  Используемый нами жгут проводов имел два разъема SAE на каждом конце, поэтому мы просто обрезали провода и использовали один из разъемов. Зачистите провода и соедините их с удлинительным кабелем с помощью термоусадочного стыкового соединения. Запечатайте его, применив источник тепла (зажигалка отлично подойдет) и обмотав изолентой.

  Шаг 3. Установите порт на боковой стенке в крышке распределительной коробки

  Просверлите отверстие в крышке распределительной коробки, достаточное для порта SAE на боковой стенке, и ввинтите его в крышку.

  Шаг 4: Соединение Y-образного разъема Signstek с портом боковой стенки

  Сначала отрежьте разъемы MC4 от Y-образного разъема Signstek. Затем пропустите провода в распределительную коробку и соедините их с проводами порта боковой стенки SAE с помощью термоусадочных стыковых соединений и изоленты (обратите внимание на положительные и отрицательные стороны). Наконец, привинтите крышку к распределительной коробке

  Шаг 5: Прикрепите распределительную коробку к фургону

  … Не самая красивая работа по герметизации

  Прикрепите распределительную коробку к фургону с помощью ленты 3M VHB. Загерметизируйте края герметиком по вашему выбору (отлично подходят Dicor и Sikaflex).

  Шаг 6: Добавьте кабельные стяжки на липучке для удобного хранения

  Добавление нескольких кабельных стяжек на липучке к раме позволяет нам прикрепить стойки палатки и проводку непосредственно к креплению, что значительно упрощает хранение.

  Портативная солнечная энергия весь день!

  В эти дни внутри Гнома стало намного прохладнее, так как мы чаще парковались в тени. Теперь у нас есть применение нашей четвертой солнечной панели, и мы очень довольны тем, как получилось крепление из ПВХ. И мы храним его под этой фанерной платформой, которую мы построили, так что он почти не занимает места в фургоне.

  Оставайтесь с нами, чтобы получать больше руководств по сборке фургонов, новостей о поездках и советов по эксплуатации фургонов. И не забудьте подписаться на нас в Instagram @gnomad_home и на Facebook. Ваше здоровье!

  Панели SUNTUF — Листы из гофрированного поликарбоната | Palram

  Какова рекомендуемая высота потолка при установке Palruf или Suntuf на гриль?

  + —

  Высота не задана. Все грили разные и готовят в широком диапазоне температур. Клиенты, которые хотят готовить на гриле под Suntuf или Palruf, должны быть уверены, что максимальная температура над грилем никогда не превышает 212°F для Suntuf и 122°F для Palruf.

  Эти температуры представляют собой максимальную рабочую температуру для обоих продуктов. Если продукты подвергаются воздействию температур выше указанных, гарантия на продукт будет аннулирована, а панели могут быть повреждены.

  DURACLADPALRUF®PALRUF SUN N RAIN

  Почему вода капает с нижней стороны кровельных панелей?

  + —

  Почти наверняка это происходит из-за скопления конденсата на нижней стороне панелей. Образующийся конденсат не является прямым результатом панелей Suntuf, а скорее результатом окружающей среды, в которой установлены панели.

  Чтобы узнать, что такое конденсат, почему он возникает, а также несколько советов, которые помогут свести его к минимуму, щелкните здесь, чтобы загрузить техническое описание Palram #5007.

  PALRUF®PALRUF SUN N RAINSUNLITE®Sunlite DIYSUNTOP®

  Что необходимо учитывать при креплении продуктов Palram к обработанным ACQ пиломатериалам?

  + —

  Новые рекомендации производителей пиломатериалов ACQ требуют использования крепежных изделий из оцинкованной или нержавеющей стали из-за коррозионного характера обработки ACQ.

  У вас есть два основных варианта использования продуктов Palram с пиломатериалами ACQ:

  1. Используйте сопоставимый крепеж, изготовленный из материала, одобренного ACQ. Убедитесь, что в таком креплении используется прокладка из неопрена или EPDM, и что оно установлено в соответствии с рекомендациями Palram.
  2. Используйте застежки Palram. Первоначальные испытания с ACQ не показали отрицательного воздействия на наши крепежные детали. К этому добавляется тот факт, что крепежные элементы используются для крепления легкой пластиковой панели (а не для соединения элементов конструкции). Если вы используете крепеж Palram, наша 10-летняя гарантия будет по-прежнему применяться.

  DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINPALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNTOP®THERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

  В чем разница между DynaGlas и Suntuf?

  + —

  Продукция марки DynaGlas разработана специально для коммерческих теплиц. Ширина панелей, толщина, пигменты и специальные особенности теплиц (например, гарантированный контроль конденсата) соответствуют потребностям коммерческих производителей.

  Помимо свойств, присущих коммерческим теплицам, DynaGlas не отличается от Suntuf (одинаковая толщина, вес, профиль гофра и ширина панелей). За пределами Северной Америки Palram использует бренд Suntuf вместо DynaGlas.

  DynaglasDYNAGLAS SOLAR SOFT MAX

  Можно ли красить конструкционные стропила перед установкой кровельных листов Palram?

  + —

  Почему некоторые поликарбонатные листы имеют «УФ-сторону», обращенную наружу?

  + —

  Большинство изделий из поликарбоната Palram имеют очень тонкий коэкструдированный слой устойчивых к УФ-излучению смол, которые защищают весь лист от УФ-излучения. В большинстве случаев УФ-защита наносится на одну сторону. Однако для некоторых продуктов доступна двусторонняя УФ-защита.

  Поликарбонат по своей природе блокирует УФ-излучение, поглощая его и не позволяя ему проходить через панель. Тем не менее, ультрафиолет также разрушает поликарбонат с течением времени. Поэтому компания Palram добавляет дополнительную защиту от УФ-излучения специально для защиты листа, а не для блокировки проникновения дополнительного УФ-излучения через лист. №

  Для обеспечения защиты односторонних листов с защитой от УФ-излучения их следует укладывать маркированным защитным слоем от УФ-излучения к солнцу. Хотя листовые изделия также могут быть защищены от УФ-излучения с обеих сторон, большинство листов защищены с одной стороны, которая четко обозначена.

  DynaglasDYNAGLAS SOLAR SOFT MAXSTORMLITESUNLITE®Sunlite DIYSUNTOP®THERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

  Блокируют ли кровельные листы Palram ультрафиолетовое излучение?

  + —

  Некоторые из них. Листы из жесткого ПВХ и поликарбоната практически не пропускают УФ-излучение, что делает их идеальным барьером против этого вредного излучения. На самом деле они блокируют УФ-А и УФ-В излучение лучше, чем почти любой солнцезащитный лосьон.

  С другой стороны, акриловые кровельные листы (которые не производятся Palram) обычно пропускают значительную часть УФ-излучения.

  Ознакомьтесь с техническими данными каждого продукта Palram, чтобы получить конкретную информацию об УФ-излучении.

  DynaglasDYNAGLAS SOLAR SOFT MAXPALCLEAR®PALRUF®PALRUF SUN N RAINTORMLITESUNLITE®Sunlite DIYSUNTOP®THERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

  Для чего используются защитные полиэтиленовые пленки на некоторых листах?

  + —

  Защитные пленки на плоских (не гофрированных) листах Palram предназначены для защиты от грязи и царапин во время длительного пути от производства до места работы. В некоторых случаях пленка также содержит важную информацию об установке и другую информацию о продукте.

  На пленке также будет указано, какая сторона защищена от УФ-излучения. Эта сторона должна быть установлена ​​лицевой стороной наружу (чрезвычайно важно).

  В большинстве случаев мы рекомендуем снять защитную пленку после установки . Если это невозможно по практическим причинам, всегда маркируйте защищенную от УФ-излучения поверхность, если таковая имеется, чтобы лист не был установлен вверх ногами.

  Важное примечание: Защитная пленка, покрывающая листы Palram, очень чувствительна к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут вызвать приклеивание этой пленки к поверхности листа, после чего удалить ее с листа будет крайне сложно.

  AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNGLAZE ™SUNLITE®Sunlite DIYSUNPAL®SUNTOP®THERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SEWalltuf

  Можно ли ходить по кровельным листам во время хранения или во время/после монтажа?

  + —

  Ни в коем случае нельзя ходить, стоять или становиться на колени прямо на кровельные листы! Слишком велик риск сломать листы и упасть.

  Если вы не можете избежать доступа к области крыши во время установки, всегда используйте доску для ползания, достаточно прочную, чтобы выдержать вес человека. Подпольная доска должна охватывать не менее трех опорных стропил крыши или прогонов.

  AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXSUNLITE®Sunlite DIYSUNTOP®THERMAGLASTHERMAGLAS Непрозрачный THERMAGLAS SE

  При кровле из гофрированных панелей следует вставлять шурупы в «впадину» или на «гребень» гофра?

  + —

  Крепление по гребню почти всегда предпочтительнее, но некоторые из наших гофрированных изделий требуют крепления в ендове гофра. См. отдельные инструкции по установке для каждого продукта.

  AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINSUNTOP®

  С чего начать при устройстве кровли из гофрированных панелей?

  + —

  В основном это зависит от доступа к вашей крыше. Вы можете установить слева направо или справа налево, или начать с середины и продолжить с обеих сторон.

  Однако никогда не начинайте с обеих сторон по направлению к середине или с любых двух отдельных точек.

  Самое главное – всегда делайте нахлест панелей таким образом, чтобы ветер не мог проникнуть под края панели. Это может вызвать «подъем» и, в зависимости от скорости ветра, может фактически срывать панели с крыши.

  AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINSUNTOP®

  Что следует использовать для очистки панелей Suntuf или Sunlite?

  + —

  Теплой воды с мягким бытовым моющим средством должно быть достаточно для очистки панелей Suntuf или Sunlite. Аккуратно сотрите остатки грязи мягкой тканью и снова промойте.

  Никогда не используйте чистящие средства на основе растворителей (аммиак и т. д.) и избегайте абразивных губок или щеток, которые могут поцарапать поверхность панелей.



  STORMLITESUNLITE®Sunlite DIYSUNTOP®

  Имеются ли аксессуары Suntuf для гидроизоляции того же цвета, что и панели?

  + —

  Да. Аксессуары Suntuf доступны в прозрачном, белом и солнечно-сером цветах, хотя их, возможно, придется заказывать отдельно, в зависимости от вашего продавца.

  Задерживают ли панели Palram тепло?

  + —

  Продукты Palram доступны в различных цветах, которые зависят от продукта. Каждый из них имеет свои тепло- и светопропускные свойства. Хотя все панели Palram блокируют практически 100 % вредного УФ-излучения, существуют различия в тепло- и светопропускании.

  Прозрачные панели пропускают больше всего солнечного света и тепла, а более светлые, непрозрачные цвета лучше отражают свет. Если вас беспокоит чрезмерное накопление тепла, наши панели «Solar Control» — ваш лучший выбор. Пожалуйста, смотрите страницу каждого продукта для получения дополнительной информации о предлагаемых цветах, процентах светопропускания и условиях гарантии.

  AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALCLEAR®PALGARD™PALGARD TGPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

  Что такое «закрывающие полоски»?

  + —

  Полосы закрытия соответствуют гофрированному рисунку панелей Suntuf, Palruf, Sun ‘N Rain и Suntop. Запорные полосы крепятся к прогонам, которые представляют собой горизонтальные опорные элементы, поддерживающие крышу. Иногда прогоны используются со стропилами, которые проходят перпендикулярно прогонам.

  Полную информацию об установке см. в разделе документации в нижней части веб-страницы каждого продукта.



  PALRUF SUN N RAINSUNTOP®

  Я хочу построить собственную теплицу. Каковы мои варианты?

  + —

  Для любителей и домовладельцев наша дочерняя компания Palram Applications предлагает простые в сборке комплекты теплиц. Эти продукты доступны во многих интернет-магазинах и в некоторых садовых центрах по всей Северной Америке.

  Если вы планируете спроектировать и построить свой собственный дом, рассмотрите наши гофрированные поликарбонатные панели Suntuf или многостенные панели Sunlite. Suntuf широко доступен в магазинах Home Depot по всей Северной Америке, а также во многих независимых розничных магазинах. Sunlite доступен в некоторых магазинах Home Depot и у некоторых независимых розничных продавцов.

  Для коммерческого применения наши панели DynaGlas и ThermaGlas — отличный выбор. DynaGlas и ThermaGlas можно приобрести у коммерческих производителей теплиц и у дистрибьюторов теплиц. Свяжитесь с нашим главным дистрибьютором, Green-Tek, чтобы узнать о ближайшем к вам дилере.

  Вы также можете связаться с нами, чтобы сообщить о своих конкретных потребностях, и мы поможем вам принять наилучшее решение для вашего приложения.

  SUNLITE®Sunlite DIYTHERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

  Как резать панели Palram из жесткого ПВХ или поликарбоната?

  + —

  Гофрированные и многослойные панели можно резать циркулярной пилой (используя полотно с очень мелкими зубьями для пластиковых панелей, шпона или фанеры). Для достижения наилучших результатов часто лучше резать сразу несколько гофрированных панелей, чтобы уменьшить вибрацию. Зажим панелей также помогает. (Но будьте осторожны при зажиме многослойных материалов, чтобы избежать сжатия.)

  При использовании стандартного диска для циркулярной пилы лучшие результаты можно получить, запустив диск в обратном направлении (извлеките и переверните его в обратном направлении). В зависимости от толщины, некоторые панели также можно разрезать вручную, аккуратно используя ножницы по металлу или универсальный нож.

  Другие инструкции по резке и дополнительную информацию можно найти на странице документа каждого продукта. Вы также можете просмотреть наш общий обзор установки гофрокартона.

  AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF®PALRUF SUN N RAINSUNTOP®THERMAGLAS

  Как лучше всего крепить панели Palram из жесткого ПВХ и поликарбоната?

  + —

  Лучше всего использовать винты, рекомендованные компанией Palram, которые крепятся через предварительно просверленные отверстия, диаметр которых немного превышает диаметр винта. Предварительное сверление гарантирует, что панели будут иметь пространство для правильного расширения и сжатия при изменении температуры. Пропуск этого шага может привести к искажению или деформации панелей.

  Что бы вы ни делали, никогда не используйте гвозди. В отличие от древесных волокон, которые сжимаются при забивании гвоздя, панели Palram из жесткого ПВХ и поликарбоната не сжимаются. Это означает, что существует значительный риск растрескивания и повреждения от удара в области крепления. Кроме того, прибивание панелей на место предотвращает их безопасное расширение и сжатие при изменении температуры, что приводит к деформации изделия.

  Рекомендации по точным размерам отверстий и другие важные инструкции по установке см. в документах в нижней части веб-страницы каждого конкретного продукта.

  AG-TUF®DynaglasDYNAGLAS SOLAR SOFT MAXPALRUF SUN N RAINPALRUF®SUNLITE®Sunlite DIYSUNTOP®THERMAGLASTHERMAGLAS OpaqueTHERMAGLAS SE

  Какой клей следует использовать для поликарбонатных панелей, таких как Suntuf или Suntop?

  + —

  Во-первых, не используйте ПВХ-клей. Цемент ПВХ и поликарбонат плохо реагируют. Также, вообще говоря, панели Suntof/Suntop не рекомендуется «склеивать» друг с другом. Для герметизации поликарбоната используйте 100% силиконовый герметик.

  САНТОП®

  Насколько важно следовать общим рекомендациям Palram по использованию продукта?

  + —

  Расширяются ли листы Palram при нагревании?

  + —

  Имеют ли поликарбонатные изделия Palram класс огнестойкости UL 94?

  + —

  Могут ли листы Palram загореться?

  + —

  Можно ли изогнуть листы Palram?

  + —

  Инструкции по гибке/формовке зависят от листового материала. Всегда проверяйте инструкции по установке соответствующего листового материала.

  Но, как правило, некоторые из наших листов могут подвергаться гнутью в холодном состоянии для получения арочных форм, при условии соблюдения соответствующих спецификаций Palram по минимальному радиусу гибки в холодном состоянии.

  Жесткие плоские листы можно изогнуть в холодном состоянии в любом направлении.

  Профнастил может быть гнут холодным способом «по волокнам» гофра (вдоль). Гофрированные листы не могут быть изогнуты/выгнуты «против волокон». То есть не сгибайте перпендикулярно направлению ребер.

  Как и гофрированные листы, многостенные листы могут изгибаться только «по волокнам» многослойного материала (вдоль).

  Наши доски Palight Trimboard в стиле пиломатериалов могут подвергаться термической формовке в любом направлении с помощью соответствующего нагревательного оборудования и формовочного приспособления.

  Опять же, конкретные инструкции см. в инструкциях по установке для каждого материала.

  AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE ®Sunlite DIYSUNPAL®SUNTOP®THERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

  Как хранить листы Palram, когда они не используются?

  + —

  Хранить листы в защищенном, затененном, проветриваемом месте, без прямого воздействия солнечных лучей и ветра. При временном хранении на открытом воздухе накройте непрозрачным защитным брезентом, избегая материалов, поглощающих тепло.

  Важное примечание: Плоские (не гофрированные) панели Palram имеют защитную поверхностную пленку, которая предохраняет изделие от грязи и царапин во время долгого пути от производства до рабочей площадки.

  Эти пленки чувствительны к теплу и прямому солнечному свету. Чрезмерное тепло и прямые солнечные лучи перед снятием пленки могут привести к тому, что пленка приклеится к поверхности листа, после чего удалить пленку с листа будет крайне сложно.

  AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALBOARD™ Family of ProductsPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE ®Sunlite DIYSUNPAL®SUNTOP®THERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

  Могу ли я использовать любую продукцию Palram в качестве экрана от ураганов?

  + —

  Как долго служат изделия Palram из ПВХ и поликарбоната?

  + —

  Palram производит множество различных продуктов для различных областей применения. Большинство из них имеют ведущие в отрасли гарантии от производственных дефектов, а также конкретные гарантии, связанные с предполагаемым использованием продукта.

  Однако при правильной установке и обслуживании наши продукты обычно значительно превышают гарантийный срок.

  Многие из наших изделий предназначены для установки вне помещений, и на них распространяется соответствующая гарантия. Тем не менее, срок службы изделий для наружного применения может зависеть от того, насколько качественно они были установлены, а также от факторов окружающей среды, таких как загрязнение воздуха, воздействие солнца, ветер и эрозия частицами, переносимыми по воздуху.

  Сведения о гарантии можно найти на вкладке «Загрузки» в разделе «Гарантии» в нижней части страницы для каждого отдельного продукта.

  AG-TUF®DURACLADDynaglasDYNAGLAS SOLAR SOFT MAXPALCLAD Pro HYG Thermoform/LaminatePALCLEAR®PALGARD™PALGARD TGPALIGHT OUTDOORPALIGHT® PREMIUMPALIGHT ProjectPVCPALIGHT TRIMBOARD BOARDS AND SHEETSPALIGHT TRIMBOARD CORTEXPALIGHT TRIMBOARD PROFINISH MOULDINGSPALIGHT TRIMBOARD PROFINISH PROFILESPALRUF®PALRUF SUN N RAINPALSHIELD™PALSUN®PALSUN CSSTORMLITESUNLITE®Sunlite DIYSUNPAL® SUNTOP®THERMAGLASTHERMAGLAS НепрозрачныйTHERMAGLAS SEWalltuf

  Можно ли перерабатывать отходы поликарбоната или ПВХ-панелей Palram?

  + —

  Да, листы поликарбоната и ПВХ Palram подлежат вторичной переработке.
