Пластиковые воздуховоды прямоугольного сечения – Прямоугольные пластиковые воздуховоды Пластивент

Содержание

Пластиковые воздуховоды POLEX VENT круглой и прямоугольной формы

Круглые воздуховоды пластиковые – вентиляционные трубы круглого сечения Polex Vent

Пластиковые круглые воздуховоды и вентиляционные трубы круглого сечения изготавливаются из химически устойчивого полипропилена толщиной от 2 до 15 мм. Служат основным элементом вентиляции, с помощью прямых вентиляционных труб и фасонных частей (соединительных) элементов формируется общая вентиляционная система для удаления загрязненного воздуха (газа) из помещений.

Преимущество в использовании круглых пластиковых воздуховодов для проектирования и устройства промышленной вентиляции действующих производств и цехов позволяет существенно снизить эксплуатационные расходы и сократить потерю воздушного давления в системе.

Для соединения круглых вентиляционных труб используются фасонные части представляющие из себя различные отводы и полуотводы, коллекторы, заглушки, переходы и утки.

Круглые воздуховоды производятся из полипропилена и других марок химически устойчивых полимеров любого диаметра по требованию проекта диаметром до 2000 мм.

Вентиляционные трубы из пластика круглые поставляются целыми отрезками длиной 500, 1000, 1500, 2000, 3000 мм, с раструбным или фланцевым соединением.

Материал изготовления: полипропилен – PP, полиэтилен – PE, поливинилхлорид – PVC, поливинилфторид – PVDF.

Воздуховоды круглые обладают небольшим весом что обеспечивает быстрый монтаж, малой теплопроводностью, высоким сроком эксплуатации, низкой шумностью при работе вентиляционных агрегатов.

Прямые вентиляционные каналы круглой формы изготавливаются с фланцем, раструбом для соединения с вентиляционными элементами общей системы.

Технические характеристики, цена

D1 – диаметр воздуховода внутренний
D2 – диаметр воздуховода с фланцем
L – длина воздуховода
S1 – толщина воздуховода
S2 – толщина фланца
H – высота элемента
















Диаметр воздуховода, мм Материал изготовления  Длина L, мм Диаметр D1, мм Толщина S1, мм Тип соединения

Цена розница, руб с НДС

Круглый воздуховод 100 PP 1000 100 3 Раструб/Фланец 1100/1200
Круглый воздуховод 150 PP  1000 150 3 Раструб/Фланец 1400/1500
Круглый воздуховод 200 PP 1000 200 3 Раструб/Фланец 1600/1700
Круглый воздуховод 250 PP 1000 250 3 Раструб/Фланец 1800/1900
Круглый воздуховод 315 PP 1000 315 3 Раструб/Фланец 2200/2300
Круглый воздуховод 400 PP 1000 400 3 Раструб/Фланец 3000/3400
Круглый воздуховод 450 PP 1000 450 3 Раструб/Фланец 3500/4000
Круглый воздуховод 500 PP 1000 500 3 Раструб/Фланец 3800/4400
Канал круглый 560 PP 1000 560 3 Раструб/Фланец 4500/5500
Канал круглый 630 PP 1000 630 5 Раструб/Фланец 5200/6500
Канал круглый 710 PP 1000 710 5 Раструб/Фланец 5600/7200
Канал круглый 800 PP 1000 800 5 Раструб/Фланец 7800/9100
Канал круглый 900 PP 1000 900 5 Раструб/Фланец 8500/9900
Более 1000 PP 1000 1000 8 Раструб/Фланец По запросу

*Материал изготовления – PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры.

Фотографии

Прямоугольные воздуховоды пластиковые – вентиляционные трубы прямоугольного сечения Polex Vent

Воздуховоды пластиковые прямоугольные поставляются целыми отрезками длиной 500, 1000, 1500, 2000 мм, с раструбным или фланцевым соединением.

Прямоугольные воздуховоды обладают высокой химической стойкостью к агрессивным средам, парам и газам. В 80% случаев выполнены из полипропилена которые и обладают вышеперечисленными свойствами.

В отличие от металлической (оцинкованной) вентиляции, прямоугольные пластиковые воздуховоды из полипропилена обладают долгим сроком эксплуатации, не ржавеют и могут быть использованы и смонтированы на улице и в производственных помещениях и цехах в любой сфере деятельности. Такие воздуховоды не нуждаются в обслуживании.

Соединяются прямоугольные воздуховоды между собой и с фасонными частями через уплотнительные резиновые прокладки и герметики во избежании утечек загрязненных паров из общей вентиляционной системы.

Крепятся к стене с помощью специальных крепежных элементов, к потолку с помощью подвесов и тросов.

Материал изготовления: полипропилен – PP, полиэтилен – PE, поливинилхлорид – PVC, поливинилфторид – PVDF.
Прямые вентиляционные каналы и трубы производятся с фланцем, раструбом.

Технические характеристики, цена

D1 – диаметр воздуховода внутренний
D2 – диаметр воздуховода с фланцем
L – длина воздуховода
S1 – толщина воздуховода
S2 – толщина фланца
H – высота элемента
















































Сечение канала, (мм) Материал (тип) Длина L, (мм) Толщина S1,(мм) Толщина фланца S2, (мм) Тип соединения Цена, за 1 п.м, (руб с НДС)
Воздуховод прямоугольный 100х100 PP 1000 3  5 Фланец/ Раструб 1150/1300
Воздуховод прямоугольный  125х100 PP 1000 3  5 1300/ 1500
Воздуховод прямоугольный  125х125 PP 1000 3  5 1400/ 1700
Воздуховод прямоугольный  160х100 PP 1000 3  5 1500/ 1800
Воздуховод прямоугольный  160х125 PP 1000 3  5 1650/ 1950
Воздуховод прямоугольный  160х160 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х100 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х125 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х160 PP 1000 3  5  По запросу
Воздуховод прямоугольный  200х200 PP 1000 3  5  По запросу
Воздуховод прямоугольный  250х100 PP 1000 3  5  По запросу
Воздуховод прямоугольный  250х125 PP 1000 3  5  По запросу
Канал прямоугольный 250х160 PP 1000 3  5  По запросу
Канал прямоугольный 250х200 PP 1000 3  5  По запросу
Канал прямоугольный 250х250 PP 1000 3  5  По запросу
Канал прямоугольный 315х100 PP 1000 3  5  По запросу
Канал прямоугольный 315х125 PP 1000 3  5  По запросу
Канал прямоугольный 315х160 PP 1000 3  5  По запросу
Канал прямоугольный 315х200 PP 1000 3  5  По запросу
Канал прямоугольный 315х250 PP 1000 3  5  По запросу
Канал прямоугольный 315х315 PP 1000 3  5  По запросу
Канал прямоугольный 350х200 PP 1000 3  5  По запросу
Канал прямоугольный 350х250 PP 1000 3  5  По запросу
Канал прямоугольный 350х350 PP 1000 3  5  По запросу
Канал прямоугольный 400х200 PP 1000 5  8  По запросу
Канал прямоугольный 400х300 PP 1000 5  8  По запросу
Канал прямоугольный 400х400 PP 1000 5  8  По запросу
Канал прямоугольный 500х300 PP 1000 5  8  По запросу
Канал прямоугольный 500х400 PP 1000 5  8  По запросу
Канал прямоугольный 500х500 PP 1000 5  8  По запросу
Канал прямоугольный 600х300 PP 1000 5  8  По запросу
Канал прямоугольный 600х400 PP 1000 5  8  По запросу
Канал прямоугольный 600х500 PP 1000 5  8  По запросу
Канал прямоугольный 600х600 PP 1000 5  8  По запросу
Канал прямоугольный 800х300 PP 1000 8  8  По запросу
Канал прямоугольный 800х400 PP 1000 8  8  По запросу
Канал прямоугольный 800х500 PP 1000 8  8  По запросу
Канал прямоугольный 800х600 PP 1000 8  8  По запросу
Канал прямоугольный 800х800 PP 1000 8  8  По запросу
Канал прямоугольный 1000х300 PP 1000 8  8  По запросу
Канал прямоугольный 1000х400 PP 1000 8  8  По запросу
Канал прямоугольный 1000х500 PP 1000 8  8  По запросу
Канал прямоугольный 1000х600 PP 1000 8  8  По запросу
Канал прямоугольный 1000х800 PP 1000 8  8  По запросу
Канал прямоугольный 1000х1000 PP 1000 8  8  По запросу
Более 1000 мм PP       Цена по запросу

 *Материал изготовления – PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры техническим отделом компании может быть предложен альтернативный материал полипропилену.

Фотографии

Производственная компания “POLEX VENT” предлагает Вам все необходимые сертифицированные воздуховоды и различные фасонные изделия для проектирования и монтажа химстойкой пластиковой вентиляции для помещений и цехов любого типа.

На складе компании всегда имеется в наличии прямой участок воздуховода – вентиляционная труба круглого или прямоугольного сечения, выполненный из высококачественного листового полипропилена или полиэтилена белого, серого и синего цветов.

Богатый опыт работы на рынке вентиляционных систем России!

Компания на протяжении 10 лет выпускает различные пластиковые воздуховоды типовых и индивидуальных размеров на заказ из полипропилена, ПВХ, ПНД,ПВДФ.

Производство воздуховод осуществляется на современном европейском оборудовании самого высокого качества. Все этапы производства вентиляционных систем сопровождаются контролем качества с поступления листовых пластиков до их раскроя и сварки, отгрузке потребителю собственным автомобильным транспортом.

80% общего объема производства приходится на воздуховоды из полипропилена. Полипропиленовая вентиляция обладает множеством положительных свойств с универсальностью для применения в разных отраслях промышленности. Данный вид полимерных воздуховодов уже более 10 лет активно применяются на многих предприятиях России вытеснив свои металлические аналоги из -за высоких эксплуатационных характеристик с длительным сроком службы и превосходной химической стойкостью.

Воздуховоды Polex Vent поставляются на многие промышленные предприятия России, в страны ближнего зарубежья.

Прямые участки воздуховода представляют собой основные элементы пластиковой вентиляционной системы. В зависимости от типа самой системы могут иметь круглое или прямоугольное сечение длиной от 500 до 3000 мм. При этом последняя модель позволит Вам рационально разместить элементы вентиляции в помещении, а потому идеально подходит для ограниченных пространств и сложных условий монтажа. Однако, считается более шумной по сравнению с воздуховодами круглого сечения.

Производятся такие изделия обычно из листовых пластиков современного поколения, особо устойчивых к внешнему агрессивному воздействию, в том числе высоким температурам и возникновению коррозии. Идеальными материалами для этого являются полипропилен и полиэтилен, однако в отдельных случаях могут также использоваться ПВХ и ПВДФ. При этом подбор материала должен осуществляться специалистом, который занимается проектированием вентиляции, исходя из особенностей использования Вашей системы, а также самого помещения, в котором она будет располагаться.

Купить воздуховоды без посредников напрямую от производителя № 1 в России!

Купить качественные пластиковые воздуховоды для создания надежной вентиляционной системы цеха или производственного помещения Вы можете в нашей компании по самым выгодным ценам в России.

Компания обладает своими собственными производственными и складскими площадками и не использует для изготовления арендованные помещения, что значительно влияет на конечную стоимость заказа.

А постоянное наличие сырья на складе и круглосуточная работа предприятия гарантирует сжатые сроки выполнения заказа.

50% предоплата и ваш заказ в производстве!

Для всех клиентов с разных уголков России и ближнего зарубежья, мы предоставляем выгодные условия для размещения заказа на нашем производстве с предоплатой в 50 и 70%.

Приобретая подобные изделия в производственной компании “POLEX VENT”, Вы можете быть уверены в том, что вся продукция, которую мы предлагаем:

  • изготавливается нами на современном высокотехнологичном оборудовании немецкого производства;
  • специалистами с опытом работы в данной сфере более 10 лет;
  • отличается высоким качеством и имеет все необходимые сертификаты;
  • может иметь раструбное или фланцевое соединение;
    а также может быть представлена стандартными моделями или выполнена на заказ в соответствии с предоставленной Вами технической документацией;
  • кроме того, ввиду особенностей самого материала, вся она характеризуется высокими показателями антикоррозийности и химстойкости, прочна и долговечна (срок службы таких изделий может достигать до 50 лет), удобна и проста в монтаже, эксплуатации и ремонте, а значит, может одинаково успешно использоваться не только при проектировании бытовой вентиляции, но и промышленной, в том числе, на предприятиях гальванической, пищевой, химической и другой особо вредной промышленности;
  • при этом сварка прямых участков воздуховодов при проектировании и монтаже вентиляционных систем специалистами нашей компании осуществляется на стыковочном оборудовании, благодаря чему достигается высокое качество получаемого шва и герметичность всей Вашей вентиляции.

Воздуховоды пластиковые “POLEX VENT” – это гарантия эффективной и бесперебойной работы Вашей вентиляционной системы!

polex-vent.ru

Монтаж прямоугольных пластиковых воздуховодов. Воздуховоды пластиковые для вентиляции: сферы применения, особенности монтажа

Вентиляционная система – обязательный элемент в любом частном доме или же квартире. Благодаря работе вытяжки в квартиру поступает свежий воздух и не скапливаются неприятные запахи. Если раньше повсеместно вентиляционные трубы изготавливались из металла, то сейчас наступила эра пластика. Пластиковые трубы для вентиляции более надежны и долговечны в использовании
, чем металлические аналоги. Установка таких изделий менее трудоемка и будет стоить существенно меньше.

Наиболее распространенное сечение – 150 мм. Пластиковые трубы оказались востребованы не только в частном доме и офисных помещениях, но и в промышленности. Главным образом на это повлияла возможность их установки в труднодоступных местах.

Cодержание статьи


Разновидности пластиковых труб

По типу сечения пластиковые трубы для вытяжки в доме делятся на прямоугольные и круглые. Прямоугольные трубы имеют преимущество перед круглыми аналогами в простоте монтажа и выводе на крышу.
Но если воздуховод будет предназначен для , то лучше выбрать трубу 150 мм круглого сечения. Воздух на кухне зачастую насыщен частицами жира, которые могут оседать на стенках
. Прямоугольные изделия чаще забиваются и подлежат регулярной чистке.

По материалу изделия различают такие виды труб:

  • пропиленовые. Обладают наивысшей стойкостью к агрессивным веществам среди пластиковых труб, также у них высокая прочность, что позволяет им прослужить более 25 лет;
  • поливинилхлоридные (ПВХ). очень легкие, устойчивы к ультрафиолетовым лучам, а главное – полностью герметичны;
  • полиуретановые. Так же как и ПВХ, легко устанавливаются в труднодоступных местах, обладают химической стойкостью и медленно износятся.

Все перечисленные материалы экологически безопасны как для человека, так и для окружающей среды. Но есть некоторые ограничения для использования в помещениях с высокой температурой. В банях, саунах – монтируют преимущественно 150 мм.

В отличии от остальных пластиков, ПВХ не испытывает деформации при резком повышении температур. Сегодня можно увидеть как в частном доме, так и в торговых центрах, фитнес-залах, кафе и других помещениях.

Почему в вентиляции используют пластиковые трубы?

Бесспорно, главными преимуществами пластиковой системы вытяжки является её прочность, конструктивная простота, удобность в транспортировке и возможность собрать своими руками. Особенно это касается изделий 150 мм, выполненных из ПВХ.

Полный список преимуществ:

  • пожалуй, главным свойством пластика является его полная невосприимчивость к процессам коррозии
    . С введением пластиковых систем проектировщику не нужно беспокоиться о том, как защитить уязвимые трубы от влияния влаги;
  • пластик стоит несравнимо дешевле, нежели металлический трубопровод, учитывая постоянно повышающуюся цену на металл;
  • монтаж пластиковых труб не требует специальных инструментов для обработки металла и может быть выполнен своими руками без привлечения специалистов;
  • пластик не обладает статикой
    , что исключает притягивание к его стенкам частиц пыли;
  • имеют эстетичный вид и могут варьироваться по цветовой расцветке. Так вы сможете подобрать трубы под индивидуальные особенности своего интерьера;
  • не нуждается в специальном уходе, легко моется и очищается.

Недостатки:

  • огнестойкость пластика очень низка, и потому трубы ПВХ нельзя устанавливать в пожароопасных местах, где возможен контакт с открытым огнем. Из-за этого полимеры плавятся без возможности восстановления;
  • не так прочны, как изделия, изготовленные из алюминия.

Условия применения пластиковых труб

Вентиляция из пластиковых труб может использоваться в зданиях со сложными архитектурными особенностями, но для такого применения будет необходим точный расчет и подгонка под заданные размеры. Для помещений с большими объемами циркуляции воздуха целесообразно использовать трубы большого сечения, тогда как для обычных жилых помещений, частного дома, подойдут изделия диаметром 100 мм, 150 мм.

Пластиковые трубы используют в условиях естественной, нагнетательной и всасывающей вентиляции.
Учитывается повышенная герметичность установок, потому допускается использование менее мощных и, соответственно, более дешевых вентиляторов. В них отсутствует возможность потери воздуха, а также «подсосы». Гладкие стенки изделий способствуют снижению уровня шума, что положительно сказывается на комфорте труда.

Пластик не используется в помещениях, где температура превышает 90 градусов
. В таких случаях применяется инженерная система, при которой вентиляция устанавливается за пределами помещения.

Для монтажа пластиковой вентиляции обязательно понадобятся:

  • прямоугольные муфты, играющие роль соединителей;
  • редукторы, выступающие как аналоги переходников;
  • вертикальные колена;
  • решетки со встроенным , их функция – забор воздуха;
  • переходники для изменения круглого сечения на прямоугольное;
  • соединители, имеющие обратный клапан, в основном применяются в нагнетательных и всасывающих системах;
  • прямоугольные тройники, которые заменяют круглые фитинги.

Кроме этого, рекомендуется приобрести специальный герметик, для обеспечения плотной стыковки всех швов и соединений в вентиляционной установке. Соединения производятся вручную, уменьшая время и затраты на выполнение работ в доме. Эксплуатация и техобслуживание отличается простотой, ремонтные работы можно проводить своими руками, а межремонтный период увеличен.

Выбор по диаметру

Монтаж любого устройства начинается с проекта, и вентиляционные системы – не исключение. Обязательно должны быть учтены тип помещения, в котором будет производиться монтаж, его особенности, а также мощность устанавливаемой вытяжки.

При установке вытяжки в частном доме, прежде всего нужно определиться с типом и диаметром . Диаметр – наиболее важный элемент трубы
, он не должен быть меньше, чем выходное отверстие. Если эти размеры не соблюдены, то вероятно увеличение нагрузки на рабочий мотор, следствием чего будет повышение уровня шума от работы вентиляции.

Оптимальная площадь сечения рассчитывается по формуле: S = 0.9L, где S – площадь сечения; L – скорость воздуха.

Чем длиннее будет воздуховод, тем пропорционально меньше будет эффективность работы вытяжки в доме. Повороты на 90 градусов уменьшают производительность системы на 10%. Нельзя допускать поворота больше чем на 90 градусов, в таком случае отток воздуха будет неправильный.

Чтобы воздух, уже отработанный вентиляцией, не попадал обратно в систему, следует установить обратные клапаны.
В идеале, производительность не будет снижаться, если установить трубу длиной не более 3 метров, с круглым сечением и

electrmaster.ru

виды, размеры, монтаж, цены. Требования к вентиляционным трубам

Строительная отрасль считается одной из наиболее активно развивающихся. Новые технологии и материалы постепенно вытесняют традиционные. Например, все более активно используются пластиковые воздуховоды вместо металлических.

Воздуховоды из пластика: из каких материалов делают


Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

Значительные мощности изоляции звука в диапазоне от средних до высоких частот могут быть значительными. полученных путем футеровки стенки канала с пористым материалом, за которым следует. непроницаемый слой подходящего массового материала. К сожалению, эти решения не подходят для управления феноменом. вызванный низкочастотной вибрацией вынужденных стен. от турбулентности потока.

Для управления этим типом передачи в дополнение к относительно низкому принятию скорости воздуха теоретически возможно использование средств выпрямления потока и использование каналов с круглым сечением. два решения. Первое решение состоит в реализации пассивной системы с резонаторами. выделенных для частот, которые вы собираетесь контролировать.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Потеря вставки системы, состоящей из двух листов листового металла и воздушной полости, соединенных с резонатором. Второе решение, однако, заключается в принятии системы управления. активной вибрации пластины, основанной на пьезоэлектрических датчиках и исполнительных механизмах. соединенный в нескольких точках с листом, что минимизирует излучение в одном. заданный диапазон частот.

Технология производства металлических труб вентиляции

Шум, ослабляющий по трубопроводам. Каждая форма изменения геометрии системы передачи, кстати. воздушный канал представляет собой акустический разрыв. которые могут, в зависимости от случая, вызывать отражение, дифракцию. и рассеяния. Эти «естественные» затухания приводят к тому, что система ограничивает мощность звука в помещении, но недостаточна для гарантии. которые соответствуют характеристикам шума.

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Сечение круглых пластиковых воздуховодов

Целесообразно предусмотреть «специальную» установку диссипативных систем, которые последовательно затухают шум внутри трубопроводов, прежде чем тянуть конечные точки установки. Все эти системы в основном состоят из волокнистых звукопоглощающих материалов. Полученные значения затухания зависят от геометрии системы и толщины материала. Используется звукопоглотитель.

Для реалистичной толщины ослабление, однако, очень плохое на низких частотах. В области защиты волокнистого материала было широко исследовано даже недавно влияние микроперфорированных панелей или пластиковых листов, которые имеют незначительную толщину при затухании акустических фильтров.

Где можно использовать

Еще одно соображение, по которому не рекомендуют испо

mirhat.ru

Пластиковые воздуховоды прямоугольного сечения | Приточно-вытяжная вентиляция промышленных помещений

Производство пластиковых прямоугольных воздуховодов для систем вентиляции.Заказать

НПК «ПОЛЕКС Пласт» производит пластиковые воздуховоды прямоугольного сечения из полипропилена и полиэтилена для приточно-вытяжной вентиляции.

Воздуховоды прямоугольного сечения используются для реконструкции и строительства промышленной вентиляции, где стандартные оцинкованные и стальные воздуховоды невозможно применить из-за отвода газа, где содержатся химические элементы, влияющие на разрушение каналов вентиляции.

Пластиковые вентиляционные каналы обладают высокой химической стойкостью, долгим сроком эксплуатации, подходят для строительства любых вентиляционных систем в помещениях с применением агрессивных и химических компонентов.

Форма заявки

Заполните форму, и наш менеджер свяжется с вами в течении 5 минут.

Преимущества сотрудничества с Polex | Plast®

Высокие стандарты качества
Собственный отдел качества и охраны труда.
На рынке с 2006 года
ГОСТ ISO 9001-2011 (ISO 9001:2008)

Наши специалисты могут предложить воздуховоды различных конструкций или разработают необходимую конструкцию воздуховода по вашим индивидуальным требованиям.

Заказать расчет

Воздуховоды прямоугольные POLEX VENT

Используются на:

  • Водоочистные сооружения (водоканалы)
  • Гальванические производства (цеха)
  • Металлургия (черная и цветная)
  • Фармацевтика
  • Тяжелая и легкая промышленность
  • Химические производства и т.п.

Воздуховоды прямоугольные изготавливаются из качественных полимерных плит Российского и зарубежного производства.
Пластиковые воздуховоды прямоугольные POLEX VENT обладают высоким качеством изготовления, точной геометрией и высокими эксплуатационными характеристиками.
Изготавливаются на раструбном или фланцевом соединении любых размеров и геометрии.

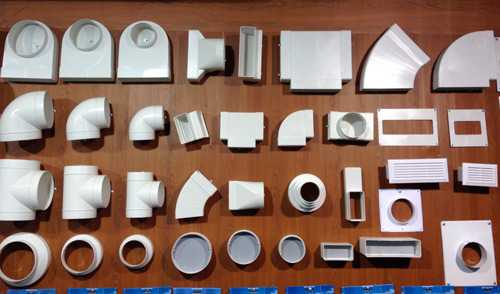

Элементы прямоугольных пластиковых воздуховодов

Прямой участок – прямоугольный воздуховод

Прямой участок воздуховода является основным элементов пластиковой вентиляции прямоугольного сечения. Данный пластиковый канал прямоугольной формы позволяет рационально разместить прямоугольную пластиковую вентиляцию в цехе специальными элементами крепления к стене или потолку. Прямоугольный воздуховодов выполнен из листовых пластиков устойчивого к агрессивным средам, отводимым парам с химическими соединениями с температурой газов до 100 градусов. Материал изготовления – полипропилен, полиэтилен, ПВХ в особых случаях ПВДФ.

Монтаж и соединение прямоугольной вентиляции осуществляется в ручную. Прямые участки и фасонные части имеют раструбное или фланцевое соединение.
На заказ наше предприятие изготовит прямые прямоугольные вентиляционные каналы любого сечения длиной от 500 до 2000 мм.
По форме прямоугольные воздуховоды могут быть плоскими и прямоугольными.

Пластиковые воздуховоды прямоугольного сечения являются незаменимыми при организации приточно-вытяжной химстойкой вентиляции в химических, гальванических производствах, нефтегазовой отрасли.

Таблица типовых размеров прямоугольных участков воздуховодов.

Резмеры,мм Толщина стенки, мм Тип соединения
100х100 3 фланец/раструб
125х100 3 фланец/раструб
125х125 3 фланец/раструб
160х100 3 фланец/раструб
160х125 3 фланец/раструб
160х160 3 фланец/раструб
200х100 3 фланец/раструб
200х125 3 фланец/раструб
200х160 3 фланец/раструб
200х200 3 фланец/раструб
250х100 3 фланец/раструб
250х125 3 фланец/раструб
250х160 3 фланец/раструб
250х200 3 фланец/раструб
250х250 3 фланец/раструб
315х100 3 фланец/раструб
315х125 3 фланец/раструб
315х160 3 фланец/раструб
315х200 3 фланец/раструб
315х250 3 фланец/раструб
315х315 3 фланец/раструб
350х200 3 фланец/раструб
350х300 3 фланец/раструб
350х350 3 фланец/раструб
400х200 3 фланец/раструб
400х300 3 фланец/раструб
400х400 3 фланец/раструб
500х300 5 фланец/раструб
500х400 5 фланец/раструб
500х500 5 фланец/раструб
600х300 5 фланец/раструб
600х400 5 фланец/раструб
600х500 5 фланец/раструб
600х600 5 фланец/раструб
700х300 5 фланец/раструб
700х400 5 фланец/раструб
700х500 5 фланец/раструб
700х600 5 фланец/раструб
700х700 5 фланец/раструб
800х400 5 фланец/раструб
800х500 5 фланец/раструб
800х600 5 фланец/раструб
800х700 5 фланец/раструб
800х800 5 фланец/раструб
900х500 8 фланец/раструб
900х700 8 фланец/раструб
900х800 8 фланец/раструб
900х900 8 фланец/раструб
1000х600 8 фланец/раструб
1000х700 8 фланец/раструб
1000х800 8 фланец/раструб
1000х900 8 фланец/раструб
1000х1000 8 фланец/раструб

Заполните форму заявки для расчета необходимых воздуховодов. В сообщении просим указать требуемые технические параметры, условий эксплуатации.

Заказать

Фасонные части прямоугольных воздуховодов

Отводы 45°

Отводы являются фасонными частями пластиковой вентиляции, воздуховодов. Соединение с прямыми каналами прямоугольных воздуховодов осуществляется на раструбном или фланцевом соединении. Для 100% герметизации стыков прямоугольной вентиляции применяется сварка элементов между собой феном (нагретым газом). Пластиковый отвод воздуховода может быть изготовлен различного сечения с заданными габаритными размерами до 2000мм.

Отводы для пластиковой вентиляции и прямых каналов могут быть произведены из PP, PE, PVC, PVDF с толщиной стенки до 20 мм.

Отводы 90°

Заглушка

Зонт

Шибер

Тройник

Переход на круг

Зонт вытяжной

Корпуса вентиляторов (ракушка)

Корпуса вентиляторов выполнены из пластиков химически устойчивых к агрессивным парам и средам. Данные пластиковые корпуса вентиляторов имеют долгий срок службы и подходят для перемещения отводимых газов с цехов и помещений с умеренным сопротивлением воздуха. Как правило корпуса вентиляторов изготавливаются из полипропилена, универсального полимерного материала устойчивого к большинству агрессивных и химических газов.

Богатый опыт производства с 2006 года позволяет нашему предприятию производить индивидуальные вентиляторы низкого и среднего давления с заданными техническими параметрами.

Варианты соединения элементов воздуховодов

Для соединения между собой различных элементов воздуховодов применяются такие типы соединения как:

  • Фланцевое
  • Раструбное
  • Раструбное соединения с проверкой шва.

Шов между деталями промазывается герметиком и после его высыхания шов становиться полностью герметичным.

Фланцевое соединениеРаструбное соединениеРаструбное соединение с проваркой швов

polex-plast.ru
