Фильтрующий колодец: устройство фильтрационного сооружения

В отличие от жителей многоэтажных домов, владельцы частных хозяйств не обеспечены централизованной канализацией и вынуждены самостоятельно организовывать на своем участке отвод сточных вод. Немаловажную роль в канализационной и дренажной системе дома выполняет фильтрующий колодец.

Однако устанавливать его можно не везде, существуют определенные правила, которых необходимо придерживаться при его возведении.

В нашем материале мы разберемся в разновидностях фильтрующих колодцев, правилах их монтажа на участке, а также расскажем о том, как самостоятельно сделать такое сооружение.

Содержание статьи:

Назначение и особенности фильтрационных колодцев

Вопросы экологии и охраны окружающей среды сегодня стоят очень остро. Неочищенные сточные воды, если они будут поступать непосредственно в водоемы или грунт из внутридомовой канализации, могут послужить источником заражения воды и почвы.

Поэтому делать это категорически запрещено. Прежде чем поступить в открытые источники или уйти в землю, грязные бытовые воды должны обязательно пройти систему очистки.

Предусмотрены различные способы очищения стоков, одним из которых является поглотительный колодец, выступающий своеобразным естественным многослойным фильтром. Он удерживает в себе грязь, мусор и другие частички, и пропускающим в почву очищенную воду.

Галерея изображений

Фото из

Поглотительный, он же фильтрующий, колодец — это объект канализационной системы, предназначенный для утилизации очищенной сточной воды

В схемах устройства автономной канализации поглотительный колодец устанавливают после септика, очищающего стоки на 95 %

Фильтрующий колодец используется в паре как с промышленными, так и самодельными септиками, производящими очистку серых стоков

По сути, поглотительный колодец это сливная яма, обустроенная грунтовым фильтром мощностью в 1 м

Устройство поглотительных колодцев может проводиться только в несвязных грунтах: песках, кроме мелкого и пылеватого глинистого, гравийных и щебенистых отложениях

Очищенная сточная вода, прошедшая грунтовую доочистку в поглотительном колодце должна свободно впитываться окружающими грунтами

В случае заглубления в грунты с низкими фильтрационными качествами, например в пылеватый песок или супесь, площадь поглощения увеличивают путем устройства перфорированных стенок из кирпича или бетонных колец

Другой вариант увеличения пропускной способности заключается в установке внутри перфорированной трубы, заглубленной на 1,5 — 2 м ниже условного дна грунтового фильтра

Функциональное назначение в канализации

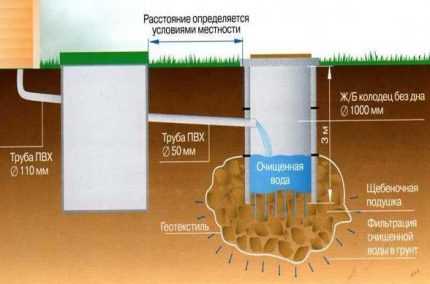

Расположение поглотительного колодца после септика

Составная часть автономной системы очищения

Прототип поглотительного колодца

Техусловия для сооружения фильтрующего колодца

Фильтрационные качества окружающих грунтов

Перфорированные стенки поглотительного колодца

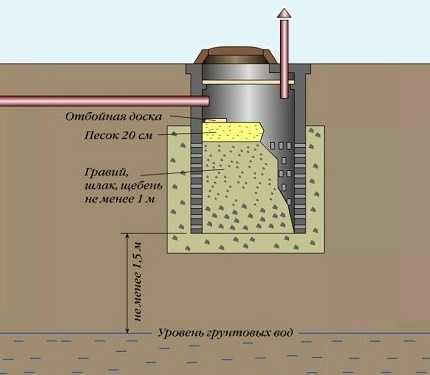

Усовершенствованная конструкция поглотителя

Отличительной особенностью фильтрующих сооружений является отсутствие герметичного дна. Внизу колодца оборудуется донный фильтр из щебня, гравия, битого кирпича и других подобных строительных материалов. Общая высота фильтрующей насыпки должна составлять до одного метра.

Фильтрующий колодец, как правило, обустраивают на участках, не оборудованных сливной канализацией, а также в местах, где поблизости отсутствуют естественные водоемы для отведения воды.

Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или , или для доочистки сточных вод, прошедших предварительную очистку в септике.

Функция фильтрующего колодца – пропускать поступающую по трубам жидкость через естественную систему фильтров и отводить глубоко в землю уже очищенную воду

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Для сравнения, если 1 м² песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.

При обустройстве фильтрационного колодца необходимо выяснить, какая почва на вашем участке. Сооружение нельзя обустраивать в грунтах с высоким и средним содержанием глины, которые не могут обеспечить хороший отток жидкости

Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м. При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м³. Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.

При планировании придомовой канализации необходимо руководствоваться установленными нормами расположения очистной системы от источника питьевой воды и границ участка

Если пролегающие под землей воды применяются для питья или хозяйственных нужд, устройство колодца необходимо согласовать со службами санэпиднадзора. Но в любом случае его нужно делать на отдалении не менее 30 метров от скважин и колодцев для питьевой воды. О особенностях монтажа канализационного трубопровода на участке можно прочесть .

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.

Условное “дно” фильтрующего канализационного сооружение должно быть расположено над горизонтом грунтовых вод минимум на полтора метра выше

Виды фильтрующих сооружений

Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.

Поглотительный колодец в дренажной системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы , куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

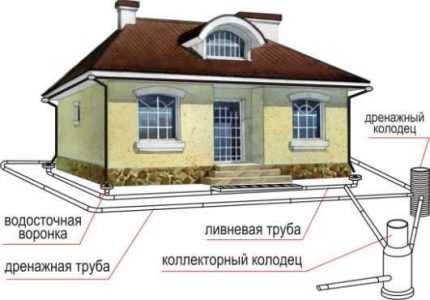

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

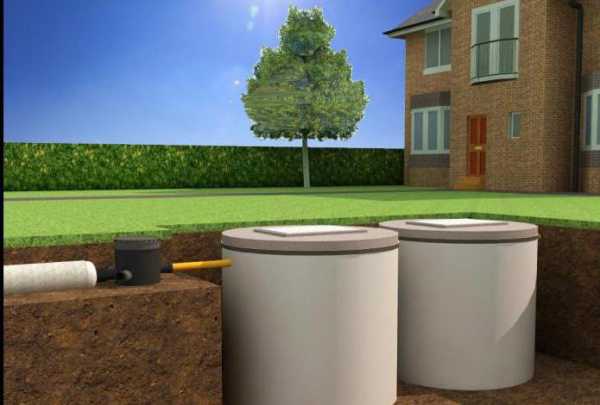

Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.

Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

1. Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
2. Совместным. Все бытовые стоки поступают в или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.

Во втором случае необходим септик, состоящий минимум , в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.

Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

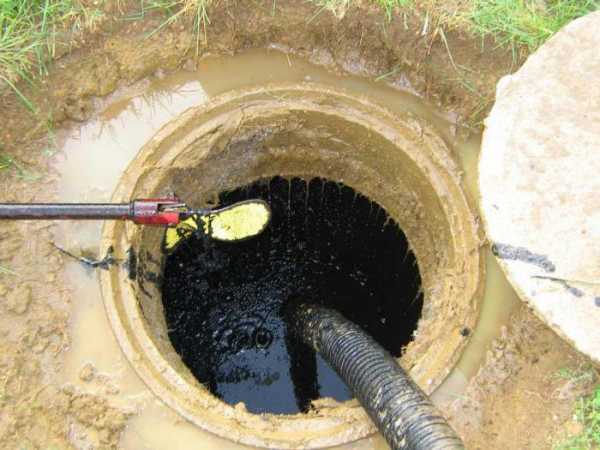

Второй вариант совместной схемы – полная откачка и вывоз стоков.

Расчет количества фильтрующих колодцев на участке

Количество фильтрационных колодцев зависит суточного водопотребления в доме. На один септик обычно устанавливают от двух до четырех поглотительных колодцев. В свою очередь объем септика должен в три раза превышать суточный расход водяных стоков.

Если исходить из того, что на одного человека в частном доме приходится 250 литров в сутки, то для четырех членов семьи нужен септик объемом не менее 3 куб. метров.

Нагрузка на 1 кв. м. площади поглотительного колодца рассчитывается исходя от типа грунта. (песчаный – до 80, суперсчаный – до 40 л) Если расстояние от грунтовых вод до дна колодца больше двух метров, нагрузка может быть увеличена на 20%. Также допустимо увеличивать нагрузку в дачных хозяйствах, где колодец используется только в летнее время.

Альтернативные фильтрующие установки

Помимо фильтрационного колодца аэробную доочистку стоков в естественных условиях можно производить при помощи:

• грунтового дренажа;
• фильтрующих траншей;
• биологического фильтра.

В первом случае сточные воды от септика сначала поступают в распределительный колодец, а затем распределяются по дренам – трубам с прорезями, проложенным с уклоном в траншеи, предварительно засыпанные гравием или щебнем. Сверху трубы также обсыпают щебнем, потом землей и накрывают геотканью. Подробнее о том, как правильно рассчитать уклон дренажной трубы читайте .

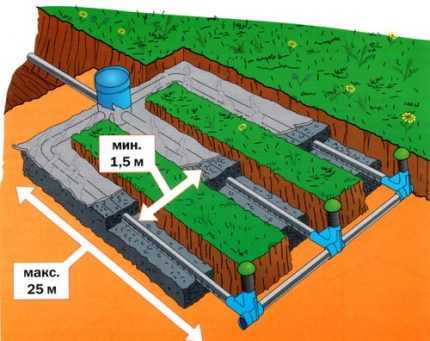

Схема организации грунтового дренажа на участке. Часть очищенных сточных вод уходит в грунт, а часть усваивается растениями

Если поблизости от участка находится водоем, куда может стекать очищенная вода, то обустраивают фильтрующие траншеи. В нижний слой на гравийную подушку укладывают водосборные трубы, которые затем засыпают гравием и песком. Сверху на слой гравия прокладывают с прорезями, накрывают их геотканью и засыпают землей.

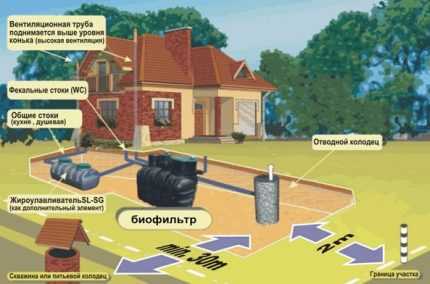

Если на участке невозможно организовать фильтрующие поля, устанавливают биофильтр. В него поступают предварительно очищенные воды из септика для дальнейшей биологической очистки. В результате фильтрации стоки очищаются до уровня технической воды, которая затем уходит в грунт.

В биофильтре организована система впуска кислорода для активации жизнедеятельности аэробных бактерий, окисляющих поступившие стоки

Как сделать фильтрационный колодец

Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.

Вариант №1 – кирпичная конструкция

Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

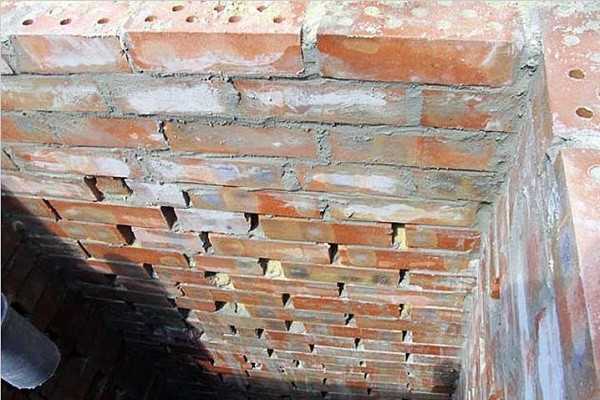

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт

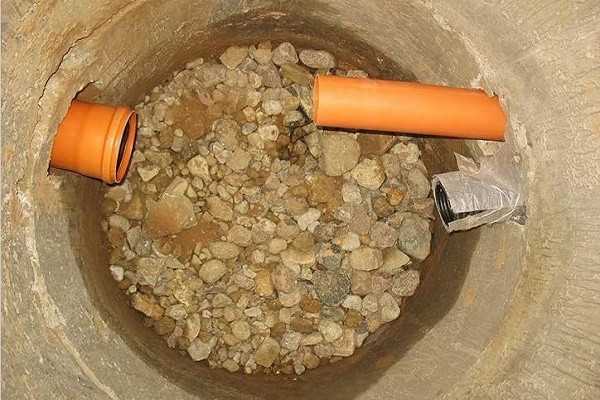

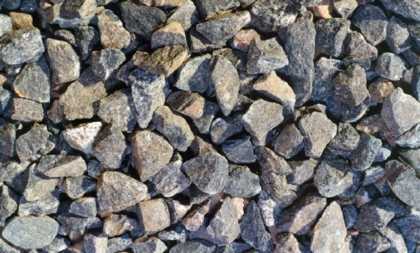

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие  – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете .

Галерея изображений

Фото из

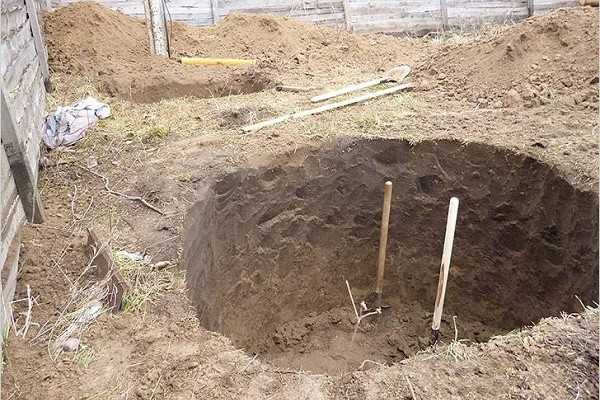

Копка котлована для строительства колодца

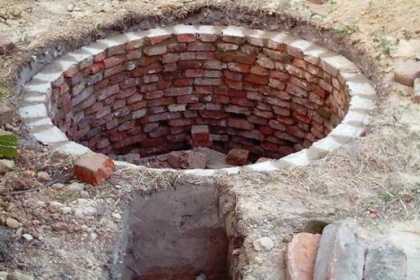

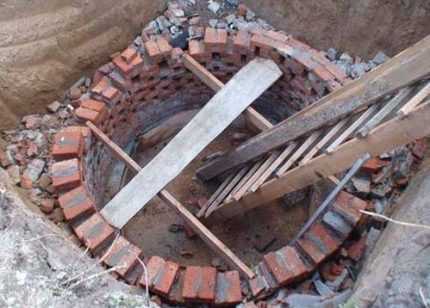

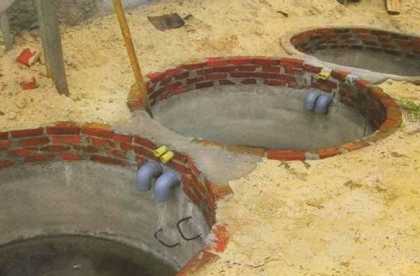

Строительство стенок колодца из кирпича

Засыпка песчаной части грунтового фильтра

Гравийная засыпка поверх песчаного слоя

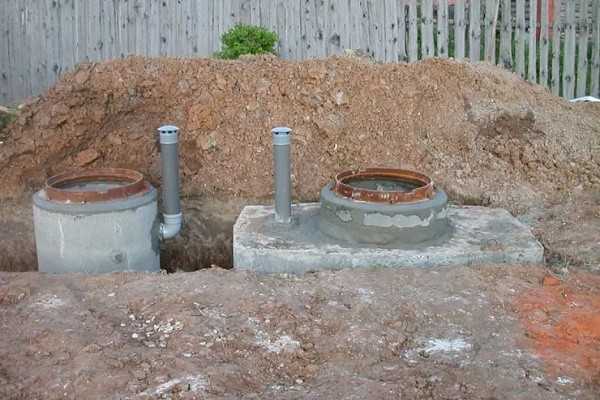

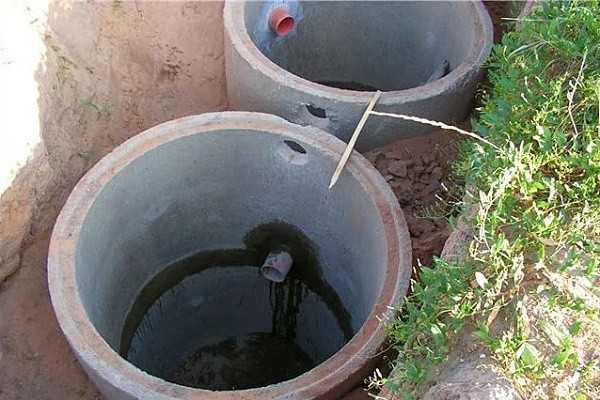

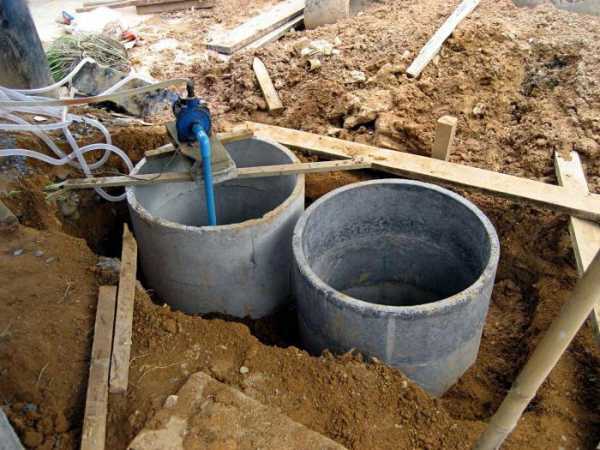

Вариант №2 – сооружение из бетонных колец

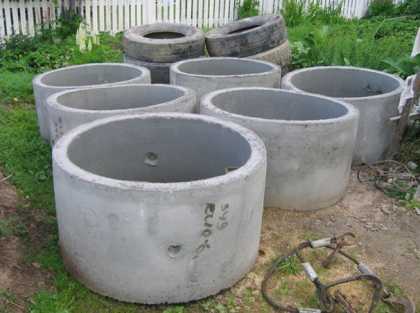

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

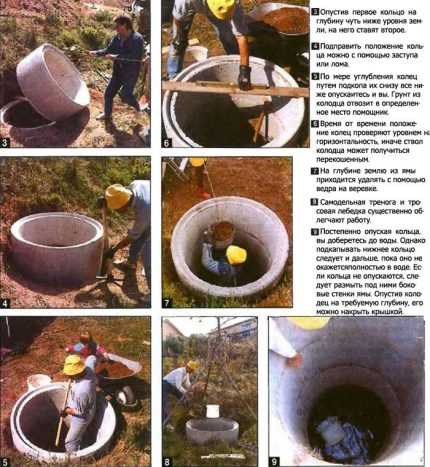

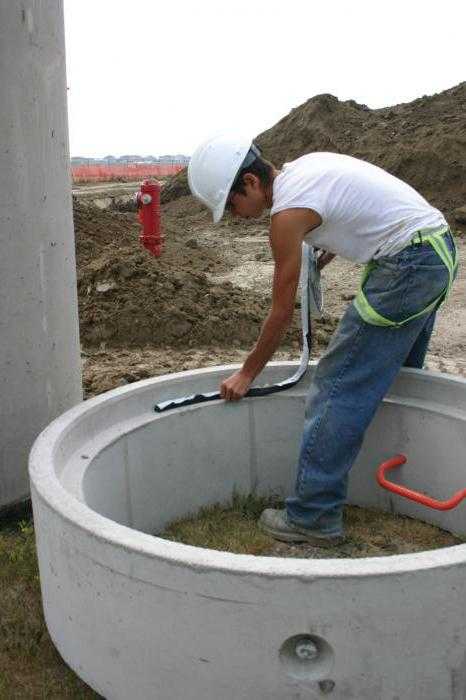

На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать  колодец.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Еще один вариант обустройства септика из бетонных колец можно прочесть .

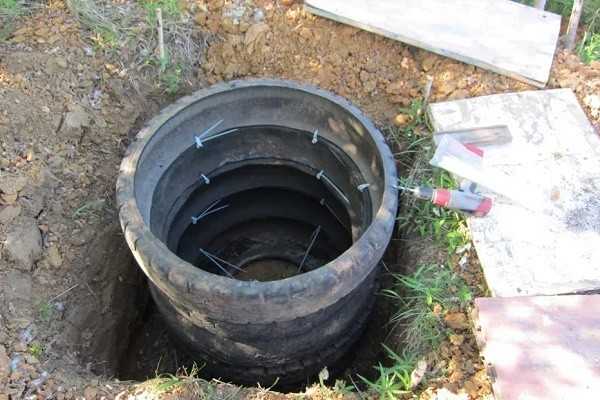

Вариант №3 – колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

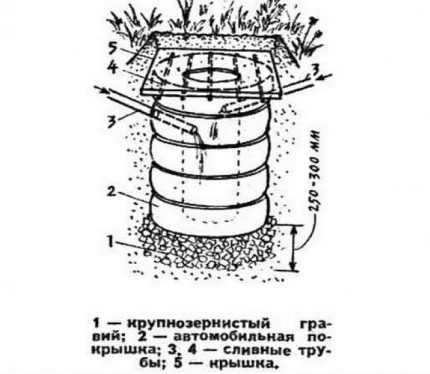

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца

Вариант №4 – пластиковые фильтрующие емкости

Сегодня можно приобрести готовые фильтрующие колодцы из пластика, оборудованные всем необходимым для эффективной очистки стоков. Конечно, стоят они немало, но зато они надежны, удобны, просты в установке и обслуживании. На рынке представлено много компаний-производителей такого оборудования.

Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.

Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и  заполнен фильтрующим слоем из щебня, гравия и шлака.

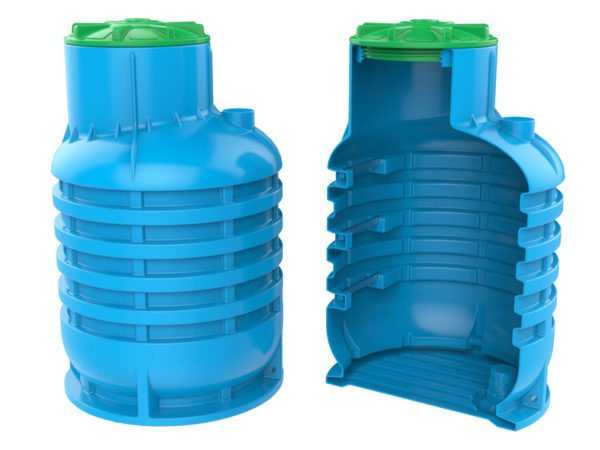

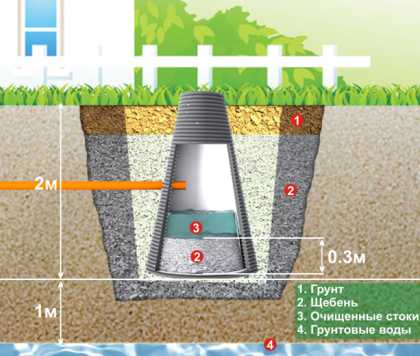

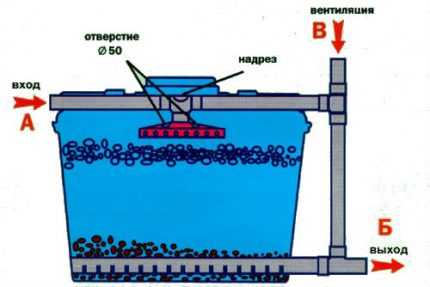

Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей

Выводы и полезное видео по теме

Посмотрите видео и узнайте, как построить кирпичный колодец:

Видеоролик о строительстве бетонной конструкции:

Как сделать колодец из старых покрышек вы узнаете из следующего видеосюжета:

Фильтрующие сооружения выполняют очень важную функцию – обеспечивают эффективную очистку стоков и не пропускают грязную неочищенную воду в землю, которая попадая в грунты, наносит существенный вред окружающей среде.

Фильтрационный колодец не так сложно сделать самостоятельно, но если вы не хотите возиться с его обустройством и у вас есть финансовая возможность, можно купить готовый колодец из пластика.

Если в ходе изучения материала у вас появились вопросы по самостоятельному обустройству фильтрационных сооружений, вы можете задать их в блоке с комментариями. Там же можно поделиться опытом обустройства фильтрующих колодцев.

sovet-ingenera.com

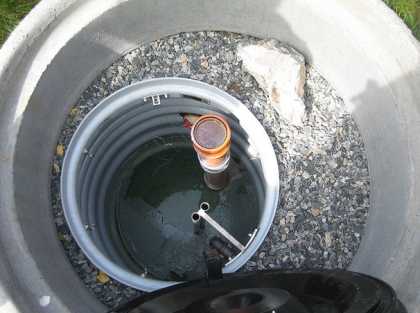

Колодец герметичный пластиковый для установки в бетонные кольца

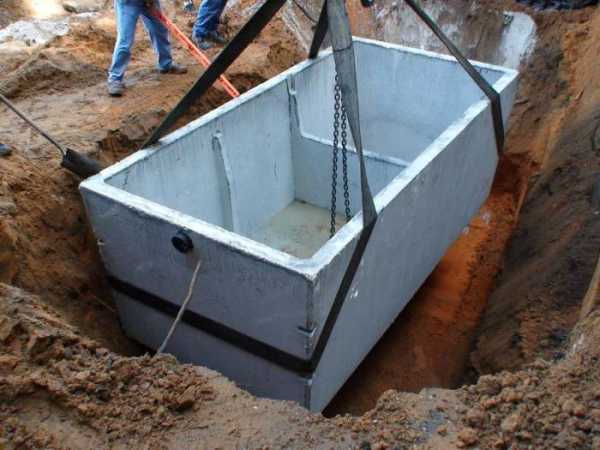

Бетонный септик является наиболее распространенной конструкцией дачной канализации.





А какой риск Вы несете при сооружении автономных систем канализации?





Уголовное дело по статье №250 УК РФ. (Загрязнение, засорение, истощение поверхностных или подземных вод, источников питьевого водоснабжения либо иное изменение их природных свойств, если эти деяния повлекли причинение существенного вреда животному или растительному миру, рыбным запасам, лесному или сельскому хозяйству).

.

Что и как?

Итак, бетонный септик не навредит если он хорошо гидроизолирован и грунтовые воды расположены достаточно глубоко. Надо отметить, что гидроизоляцию, которую вам сделает наемная бригада, продержится у вас около года, а именно даст трещины после первой зимы. Сезонное смещение слоев грунта, из-за частичного промерзания почвы, приводит к небольшому колебанию бетонных колец. Это и разрушает нанесенную ранее гидроизоляцию. Опыт показывает, что сделать такую гидроизоляцию подручными средствами очень проблематично и зачастую невозможно, а выкачивать септик, очищать его стенки и лазить для повторной гидроизоляции крайне малоприятное занятие.

Если у Вас высокие грунтовые воды, то надежность такой системы крайне мала. Навредить вы можете как соседям, так и себе. Ведь пить воду, в которую попали канализационные бактерии через трещины в гидроизоляции, крайне опасно для здоровья. Даже если у Вас нет опасения прихода экологических проверок, надо, прежде всего, позаботиться о своем здоровье и здоровье окружающих. Мы всегда желаем здоровья своим близким, а сами не стараемся серьезно осознать вред, который можно получить при неправильном проектировании системы канализации. Здоровье не купить, и все это знают, а надежное очистное сооружение возможно.

.

Наша компания готова предложить Вам пластиковые цилиндры — колодцы

для установки в бетонные кольца:

§  Цилиндры изготавливаются из полиэтилена с толщиной стенки 8мм.

§  Емкость полностью герметична.

§  Имеется горловина и крышка диаметром 500мм.

§  Диаметр емкости 950мм.

§  Высота емкости может быть от 1 до 4,5м.

§  Изнутри имеются кольцевые ребра жесткости.

(емкость полая герметичная для вставки в бетонный септик POLEX-VP)

www.polexgroup.ru

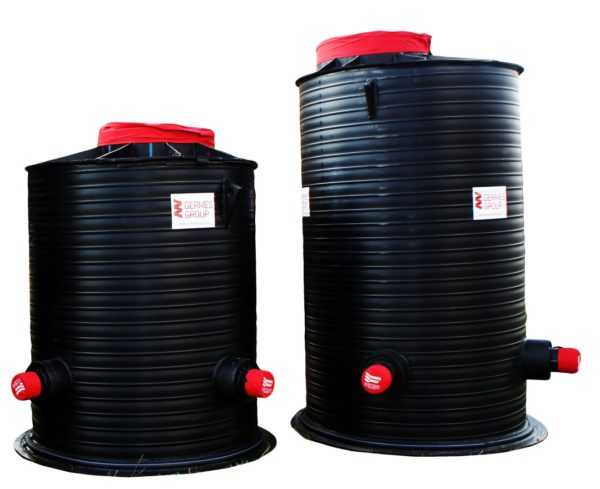

Пластиковые колодцы

До недавнего времени едва ли не единственным вариантом обустройства септиков и смотровых колодцев было использование железобетонных колец или кирпичной кладки. С развитием строительных технологий на смену массивным конструкциям все чаще приходят легкие, прочные и долговечные пластиковые канализационные колодцы. Сегодня в продаже можно встретить изделия для самых различных целей: обустройства автономных систем водоотведения частных домов, изменения направления и уровня закладки центральных магистралей, обслуживания и поддержания в рабочем состоянии инженерных систем. В зависимости от назначения колодцы отличаются конструкцией и определенными техническими характеристиками.

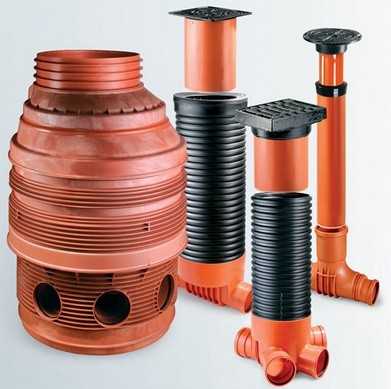

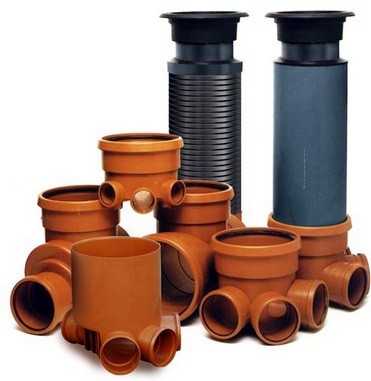

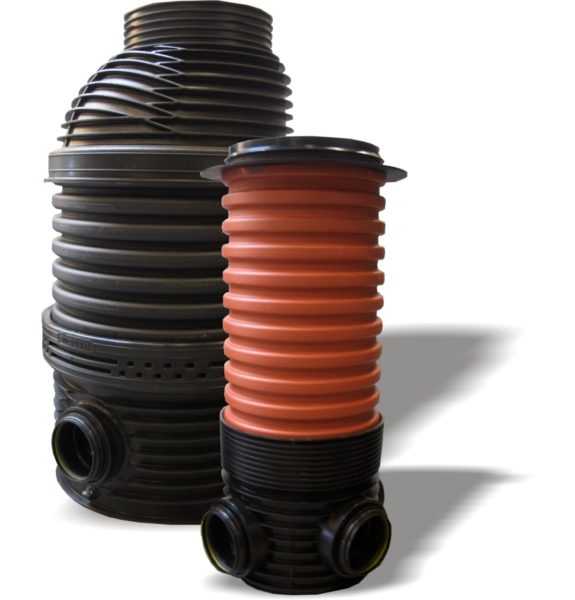

Пластиковые канализационные колодцы

Основные преимущества

Постоянно растущая популярность колодцев из пластика связана с их многочисленными отличиями от бетонных и кирпичных конструкций. К основным конкурентным преимуществам можно отнести следующие:

• Небольшой вес существенно облегчает доставку и монтаж изделий. Установку можно проводить без специальной техники, что дает возможность сократить финансовые расходы.
• Благодаря низкой теплопроводности пластика все находящиеся внутри шахты коммуникации защищены от промерзания.
• Пластиковый колодец для хозяйственно-фекальной канализации прослужит намного дольше бетонного в связи с повышенной устойчивостью к воздействию влаги и химически агрессивных примесей.
• Конструкция не чувствительна к боковому давлению грунта или расширению замерзшей внутри жидкости.
• Изделия отличаются высокой герметичностью соединений, устойчивостью к коррозии.
• Производство пластиковых колодцев проводится с учетом их дальнейшей сферы применения, поэтому конструкции еще на стадии изготовления комплектуются всеми необходимыми элементами: лестницами, люками, уплотнителями, соединениями для подключения трубопроводов и коммуникаций.

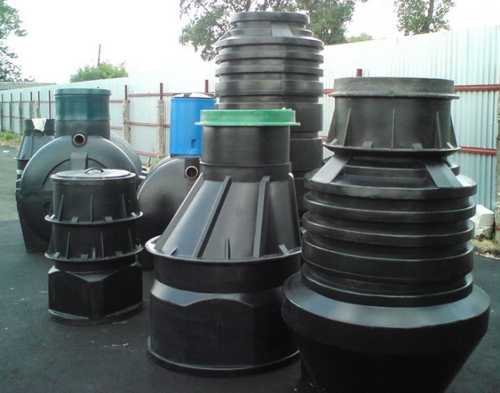

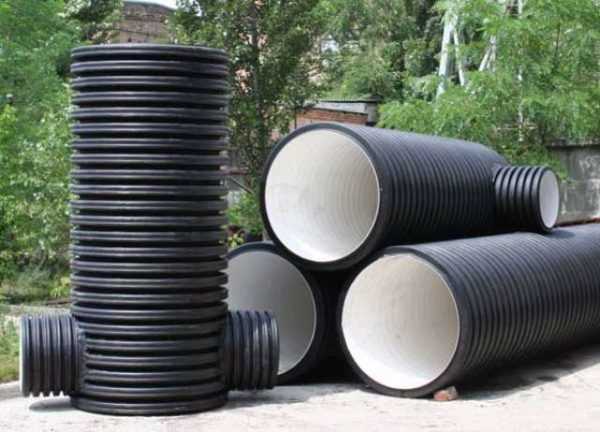

Пластиковые канализационные колодцы просты в монтаже

Перечисленные выше характеристики позволяют свести к минимуму вероятность аварийных ситуаций при эксплуатации изделий из пластика.

Виды пластиковых колодцев

Все изделия классифицируют в зависимости от области применения. Производители предлагают пять основных моделей колодцев:

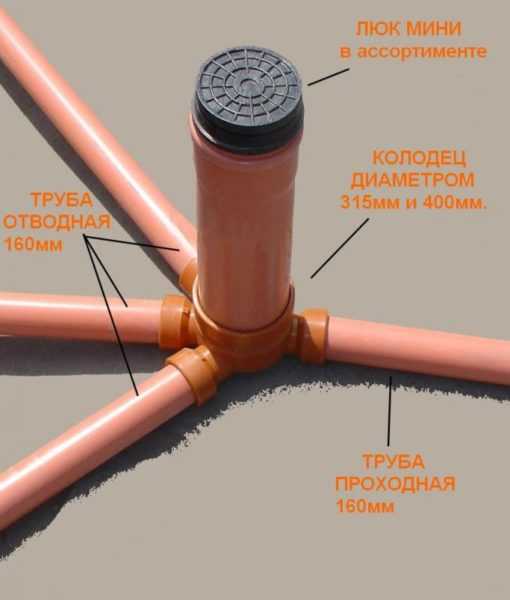

• Смотровые. Их устанавливают в местах соединений отдельных участков магистралей (фекальной и ливневой канализации, инженерных коммуникаций). Основная цель установки — осмотр, прочистка и техническое обслуживание магистральных трубопроводов. Частота установки зависит от многих факторов: диаметра труб, прокачиваемой жидкости или других особенностей. Обычно расстояние между соседними колодцами составляет от 30 до 50 м. Для монтажа смотровых конструкций используются как пластиковые, так и стеклопластиковые колодцы.
• Поворотные. Установка такого типа колодца требуется в местах, где необходимо повернуть магистраль на 45 и более градусов. Угловые стыки трубопроводов являются наиболее вероятными точками скопления мусора и образования заторов. Периодическая ревизия угловых соединений обеспечивает бесперебойную работу канализационной сети.

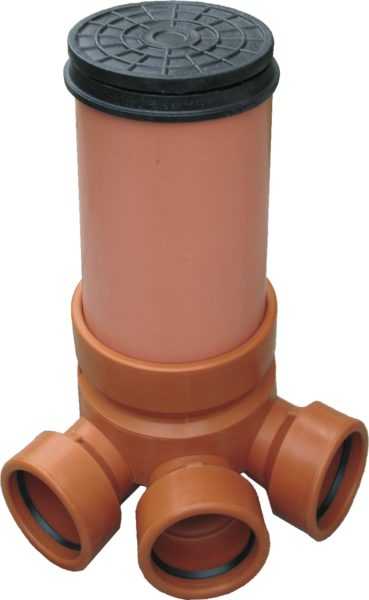

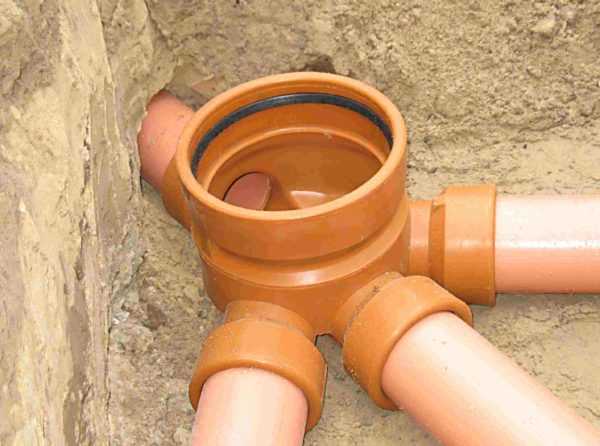

Поворотный пластиковый колодец

• Перепадные. В местностях с неровным рельефом установка таких моделей позволяет избежать слишком большого уклона магистралей, что важно для обеспечения оптимальной скорости передвижения сточных вод в системах фекальной или ливневой канализации.

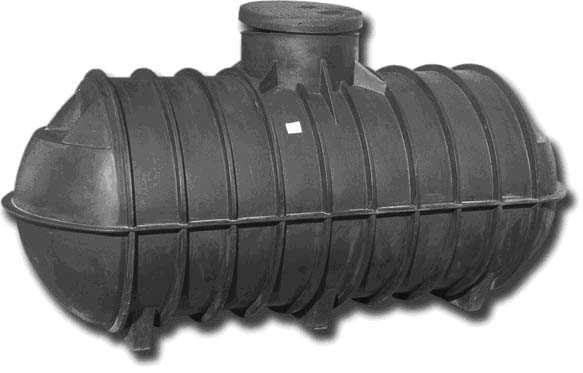

• Накопительные. Представляют собой герметичные емкости для сбора фекальных и технических стоков частных домовладений и производственных объектов. Поступающая из водопровода вода после использования собирается в накопительный колодец. Периодически требуется проводить выкачку скопившейся жидкости. Для этого используется специальное оборудование (дренажные или фекальные насосы) или привлекается ассенизаторская машина.

Накопительный колодец

• Дренажные. Основное назначение — сбор стоков, их последующая очистка и отведение в грунт. Перед установкой таких конструкций дно засыпается слоем песка (не менее 20 см толщиной) и затем таким же слоем щебня. Такой фильтр позволяет полностью очистить поступающие воды от мусора перед всасыванием в грунт.

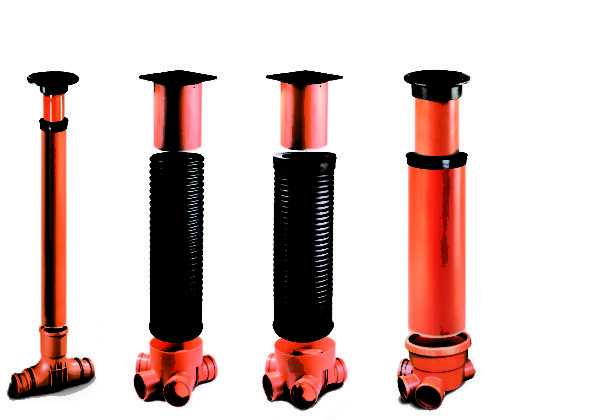

Конструкционные элементы

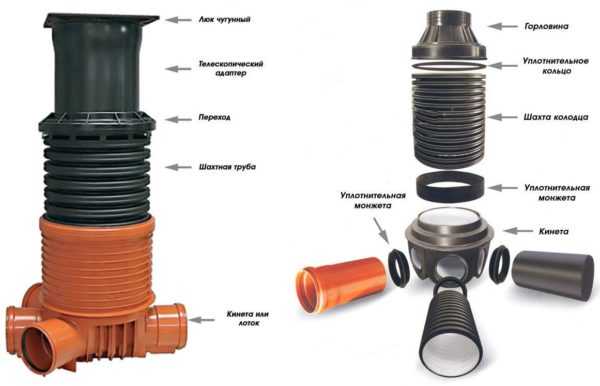

Любой колодец канализационный стеклопластиковый или пластиковый состоит из нескольких обязательных элементов. Они могут иметь различную форму и отличаться прочностными и другими характеристиками.

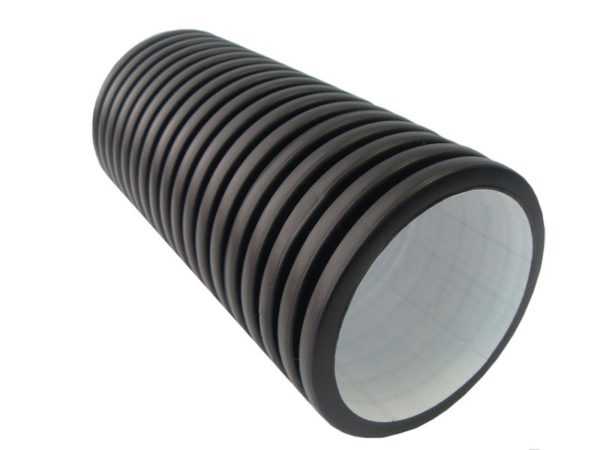

Основой любого колодца является шахтная труба. При выборе следует обращать внимание на диаметр и высоту изделия, а также на тип установки: горизонтальный или вертикальный. В некоторых моделях основа колодца выполнена в виде гофрированной трубы. Такие изделия можно регулировать по длине, кроме того, они не восприимчивы к вертикальным нагрузкам.

В зависимости от сферы применения дно конструкции может быть герметичным или отсутствовать. В некоторых изделиях предусмотрен лоток для сточных вод. Он может быть изогнутым и иметь несколько боковых ответвлений для подсоединения магистралей. После подключения труб с использованием уплотнителей лотковая часть становится полностью герметичной. Этот элемент колодца имеет более толстые, чем шахта, стенки.

В верхней части шахты устанавливается горловина. Это переходной элемент между шахтной трубой и люком. Она представляет собой усеченный конус и монтируется при помощи уплотнительного кольца, обеспечивающего полную герметичность внутреннего пространства. При выборе диаметра горловины учитывается функциональное назначение колодца: если он будет использоваться для технического обслуживания коммуникаций, диаметр должен быть более метра.

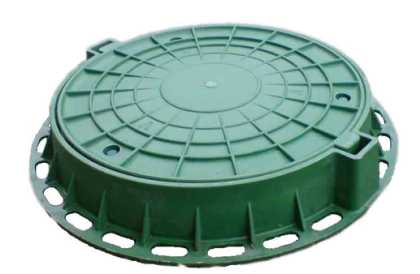

Для накрытия горловины используется люк. Поскольку он, как правило, выступает над поверхностью грунта и подвергается определенным нагрузкам, при выборе следует обязательно принимать во внимание марку изделия, указывающую на функциональные возможности.

Люк А15 рекомендуется к монтажу на пешеходных дорожках и в зеленых зонах. Для оживленных тротуаров, парков, автомобильных парковок подходит марка В125. Изделия с маркировкой С250 устанавливают на дорогах общего пользования, а Д400 — на магистралях с передвижением любых видов транспорта.

Кроме разборных моделей в продаже можно найти и монолитные колодцы. Они отличаются более низкой ценой и повышенной герметичностью, однако их не так удобно транспортировать к месту установки, а выполнение монтажа связано с определенными неудобствами.

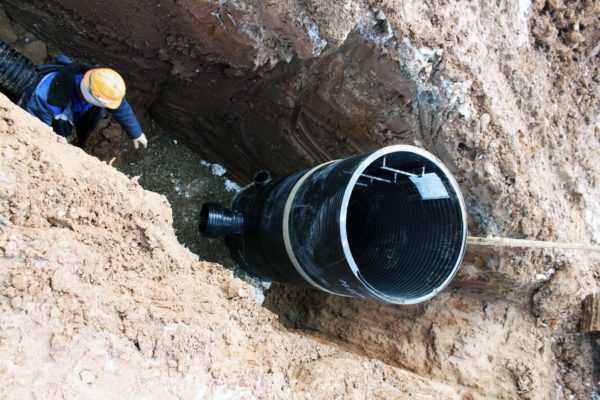

Особенности монтажа

Устанавливая пластиковый или стеклопластиковый колодец, необходимо соблюдать несколько основных правил.

На подготовительном этапе потребуется рытье котлована, размеры и глубина которого должны быть больше, чем диаметр и высота шахты.

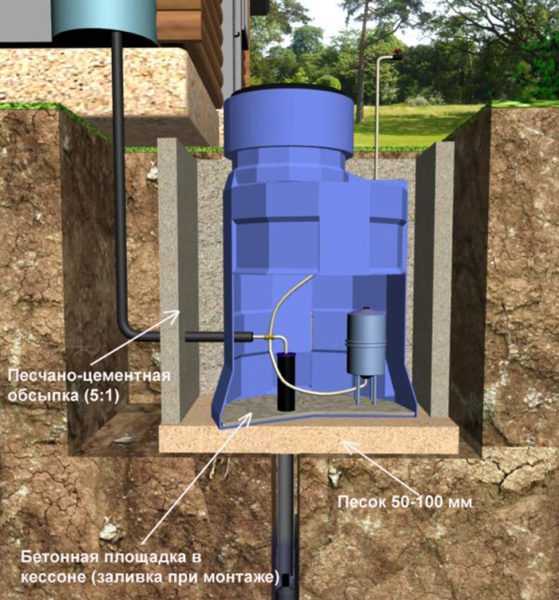

Дно котлована утрамбовывается, поверх грунта выполняется заливка бетоном или цементным раствором. Рекомендованная высота слоя — 20 см.

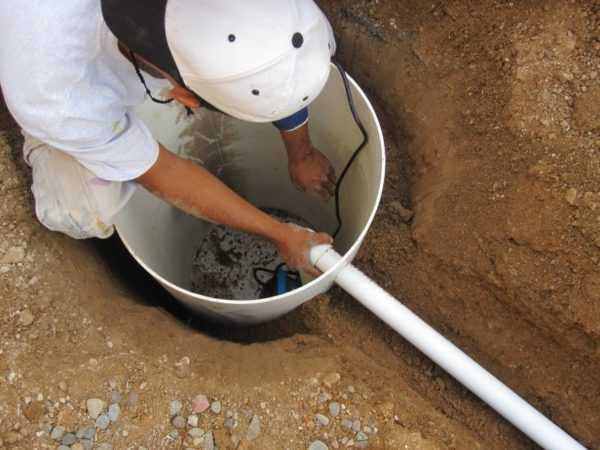

Далее при помощи веревок конструкцию аккуратно опускают и устанавливают на дне.

При высоком уровне залегания грунтовых вод специалисты советуют закрепить корпус, подсоединив его металлическими тросами или цепями к бетонному основанию.

После подключения труб при необходимости выполняется теплоизоляция.

Во время монтажа колодца в дисперсных грунтах может понадобиться дополнительная установка металлического каркаса для защиты корпуса от морозного пучения.

Для предотвращения деформации шахты перед началом обратной засыпки котлована рекомендуется наполнить ее водой.

Завершающим этапом является установка вентиляционной трубы и люка. Легкие люки с маркировкой А15 ставят сразу же на горловину. Для монтажа других марок используют специальные разгрузочные кольца или телескопические трубы.

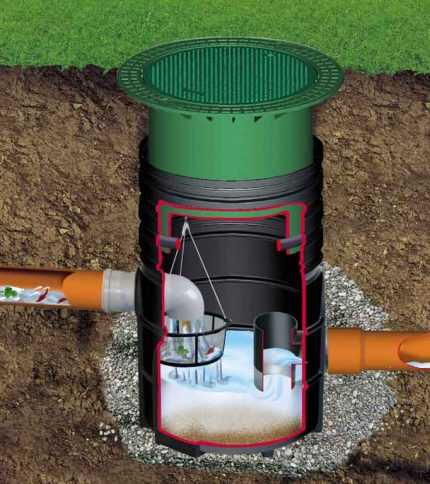

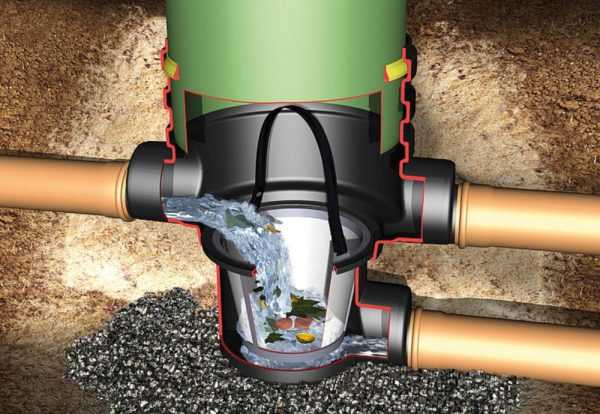

Если устанавливается дренажный колодец из пластика или стеклопластика, вместо бетонного основания понадобится сделать подушку из песка и мелкого щебня. Общая высота фильтра должна составлять 0,5 м.

Пластиковые конструкции с успехом применяются при необходимости ремонта уже функционирующих бетонных сооружений. Для этого подбирается емкость меньшего диаметра и используется в качестве пластиковой вставки.

Заключение

Колодцы из пластика долговечны: средний срок службы таких изделий может достигать 30-40 лет. Они не требуют специального ухода и обслуживания и сохраняют все заявленные производителем свойства в течение всего срока эксплуатации. В случаях повреждения корпуса можно восстановить герметичность емкости специальной полимерной смесью.

kolodeconline.ru

Пластиковые канализационные колодцы: особенности, преимущества и монтаж

Пластиковые канализационные колодцы предназначены для обустройства и организации смотровых, инспекционных, поглотительных и водоприемных колодцев. Изготовление из пластика обусловлено уникальными характеристиками полимеров, которые во многом превосходят железобетонные кольца по долговечности и практичности, весу и способу установки.

Особенности конструкции

Пластиковые колодцы представляют собой конструкцию, изначально состоящую из нескольких отдельных элементов. В оптимальном варианте обязательно присутствуют:

• Горловина с крышкой;
• Шахта;
• Лоток.

Все элементы между собой соединяются с помощью манжет, уплотнительных колец или же путем экструдерной сварки. Все три варианта обеспечивают полную герметичность всей конструкции. Широкий ассортимент типоразмеров и формата каждой из составных частей пластикового колодца позволяет подобрать самый оптимальный вариант для поставленных задач.

Кроме этого можно в краткие сроки соорудить отдельную часть или всю конструкцию целиком под индивидуальные размеры, используя огромную номенклатуру пластиковых изделий. Начиная от листового полиуретана и заканчивая трубами Корсис (двухслойные гофрированные полимерные трубы) различного диаметра.

Горловина с крышкой включает в себя место размещения крышки, подвода внешних линий коммуникации, при необходимости, вентиляционных зазоров и каналов. Горловина представляет собой переходник между внешним диаметром крышки и размером основной шахты.

Шахта обеспечивает непосредственный доступ к лотку, оборудованию и т.п., ее диаметр должен соответствовать поставленным задачам. Быть достаточно широкой для размещения технологических узлов, нормальной деятельности сервисного работника. Может составлять от 60 см до 1,5-2 метров.

Лоток несет на себе основную функциональную роль. Если это колодец бытовой или централизованной канализации, дренажная шахта, то имеются специальные каналы и вводы для труб подключаемых извне. Если инспекционный для водопровода или других коммуникаций, то лоток обеспечивает размещение и закрепление запорной арматуры, дополнительного оборудовании, датчиков, средств автоматизации и т.д.

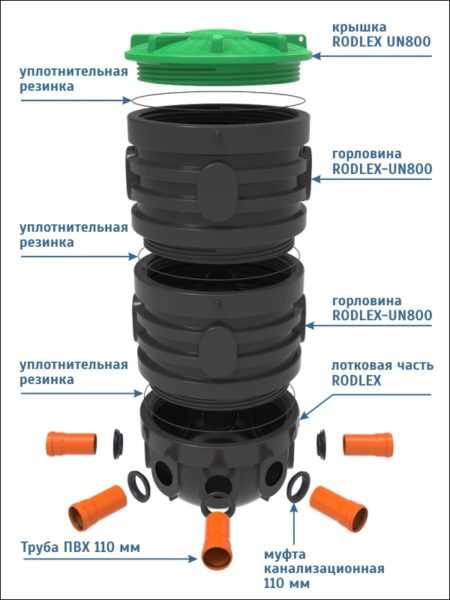

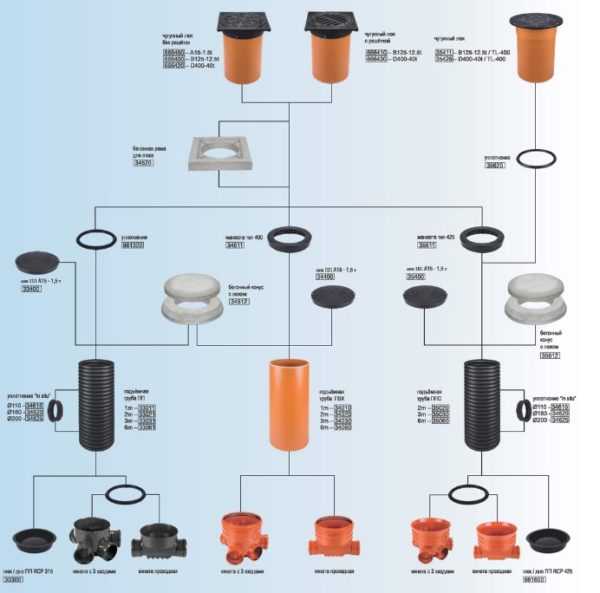

Схема устройства сборного пластикового колодца для канализации

Преимущества

Выше перечисленные особенности формируют список преимуществ пластиковых колодцев:

• Малый вес конструкции;
• Высокая прочность;
• Оптимальная конструкция и возможность легко подстраивать ее под определенные нужды;
• Стойкость к коррозии, воздействию агрессивных сред;
• Стойкость к механическим повреждениям от динамических и постоянных нагрузок, истиранию;
• Гибкость, допускается существенное расширение или сжатие без последствий и постоянных деформаций.
• Простота монтажа;
• Доступность материала, наличие большого ассортимента составных деталей и готовых изделий;
• Вариативность в сборке;
• Высокая практичность и эффективность.

Последний пункт следует описать поподробнее. Пластиковые колодцы имеют высокие эксплуатационные характеристики, в них возможна установка всего необходимого оборудования и дополнительных элементов, например, лестниц.

Для установки дополнительного оборудования достаточно закрепить его с помощью пайки ручным экструдером или механически, что можно сделать вручную с минимальным набором негабаритного спецоборудования, от чего не снизиться прочность и герметичность.

Можно быстро и эффективно расширить функциональные возможности лотка колодца и других элементов. Прочность обеспечивается за счет формы элементов, наличия гофрирования, а сам полимер легко поддается обработке. Благодаря этому можно дополнять наличные отверстия в допустимых пределах, организовывать дополнительные крепления и функциональные элементы.

Пластиковые канализационные колодцы могут эксплуатироваться при температуре от -40 до +60оС. Не боятся даже замерзания воды внутри, от чего может потрескаться бетон или деформироваться металл. Пластик быстро восстанавливает прежнюю форму без последствий. Также при переполнении и повышении внутреннего давления, материал не лопается и не крошится.

Виды

Делятся на несколько видов в зависимости от назначения. Отличия при этом затрагивают форму нижнего лотка, конфигурации горловины и диаметра шахты колодца, кроме этого имеются различия в способе установки. Можно выделить три основных группы:

• Лотковые общего назначения;
• Ливневые, дренажные, безлотковые;
• Инспекционные.

Лотковые колодцы предназначены для организации бытовой или централизованной канализации, стоков, части дренажных систем, как узел схождения нескольких каналов. Для монтажа запорного и регулирующего оборудования систем водопровода и т.п. Канализационные колодцы, снабженные лотками с глухим дном, используются для водосборных систем в составе ливневой канализации, других типов стоков.

Ливневые и дренажные колодцы монтируются без лотка или с лотком, у которого имеется частая перфорация на дне. Используются для дренажа больших объемов воды и стоков. Заполняются гравием, щебенкой и фильтрующими составами. Упрощают процесс сброса воды и стоков в грунт.

Инспекционные колодцы рассчитаны на установку разнообразного необходимого регулирующего и запорного оборудования. Для физического доступа и визуального осмотра канализации, проверки ее состояния и для возможности проведения профилактических ремонтных и восстановительных работ.

Монтаж

Установку пластикового колодца, как и любого другого, выполняют в подготовленный котлован, шахту или на ровную площадку с последующей организацией насыпи.

Благодаря малому весу, нет необходимости обустраивать массивную бетонную основу перед установкой. Фундамент должен выдержать только вес возможного наполнения, если речь идет о водосборных системах. В большинстве случаев достаточно обустроить тщательно утрамбованную подушку из песка и гравия.

Монтаж пластиковых канализационных колодцев малого и среднего объема не требует привлечения тяжелой спецтехники для разгрузки и установки его на место. Только крупногабаритные колодцы с широкими или глубокими шахтами могут потребовать использование лебедок или автокрана.

Порядок работы:

1. Подготовить котлован или шахту требуемой глубины. Ширина должна превышать поперечные габариты колодца с учетом всех технологических ответвлений лотка.
2. На дне формируется подушка из гравия и песка толщиной не менее 15 см с обязательной утрамбовкой и обильным увлажнением для усадки.
3. При необходимости формируется железобетонная основа в уровень, на которую будет устанавливаться лоток.
4. Устанавливается готовая конструкция пластикового канализационного колодца или поочередно его составные части с последующим герметичным соединением.
5. Подключаются все подводимые каналы и трубы.
6. Засыпается промежуток между стенками котлована и колодца песком.

Предлагаем посмотреть видео по теме укладки пластиковых канализационных труб, как не допустить ошибки:

udobnovdome.ru

особенности пластмассовых изделий, видео и фото

Пластиковые колодцы для канализации и систем водоснабжения позволяют обеспечить доступ к коммуникациям для осмотра, обслуживания, профилактики и ремонта. В статье приводится краткое описание колодцев, обзор основных разновидностей, а также алгоритм самостоятельного монтажа таких конструкций.

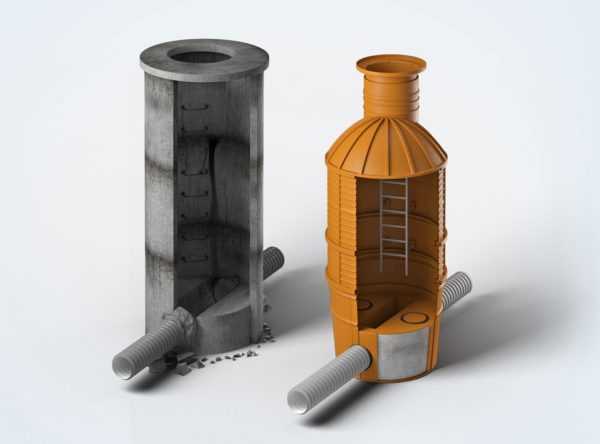

Вместо тяжелых бетонных сооружений можно устанавливать относительно легкие и технологичные пластиковые изделия

О колодцах

Назначение изделий

Колодцы из пластика устанавливаются в системы канализации, дренажа и водоснабжения. Они выполняют самые разные функции.

Согласно требованиям нормативных документов (в первую очередь это СП 32.13330.2012 «Канализация. Наружные сети и сооружения.»), монтаж таких конструкций осуществляется:

Установка смотровой конструкции в месте поворота труб

• на длинных ровных участках трубопровода;
• в местах поворота подземных коммуникаций;
• в местах соединения нескольких труб или при стыковке трубы с магистралью;
• в точках изменения уклона, перепада диаметра и т.д.

В зависимости от места установки и назначения выделяют такие группы колодцев:

Ревизионная конструкция малого диаметра

Разновидность	Назначение
Смотровые (ревизионные)	Устанавливаются на ровных участках трубопровода с определенным интервалом. Обеспечивают доступ к трубному просвету для выявления засоров и их устранения, а также для контроля состояния коммуникаций в общем. Оптимальный шаг установки колодцев для ревизии магистралей 110 мм и меньше составляет 15 метров, 150 мм – до 40 м.
Поворотные	Монтируются в месте поворота канализационной или водопроводной магистрали. Внутри колодца может находиться отдельный ревизионный патрубок, закрытый люком, который обеспечивает доступ к трубному просвету. Наличие ревизии в месте поворота является практически обязательным, поскольку на этих участках скорость потока падает, и риск зазоров возрастает в разы.
Перепадные	Устанавливаются в месте соединения двух участков трубопровода, проходящих на разной высоте. Внутри колодца размещается наклонный патрубок или лоток, обеспечивающий стыковку труб и позволяющий выполнить ревизию/прочистку участка.
Узловые	Применяются в основном при прокладке промышленных трубопроводов, отличаются большим диаметром. Основное назначение – оформление пересечения нескольких коммуникаций с обеспечением удобного доступа ко всем трубам.
Поглотительные	Самые сложные конструкции, которые используются там, где нет возможности для эффективного водоотведения. В нижней части такого колодца вместо стандартного лотка обустраивается специальный резервуар с дренажным материалом. Сточные воды поступают в резервуар, фильтруются через дренаж и затем по выводящим трубам поступают в грунт.
Накопительные	Отличаются значительной ёмкостью, используются для накопления стоков. После заполнения до определенного уровня сточные воды из колодца сливаются либо в направлении очистного сооружения, либо в дренажную канаву/открытый водоем.

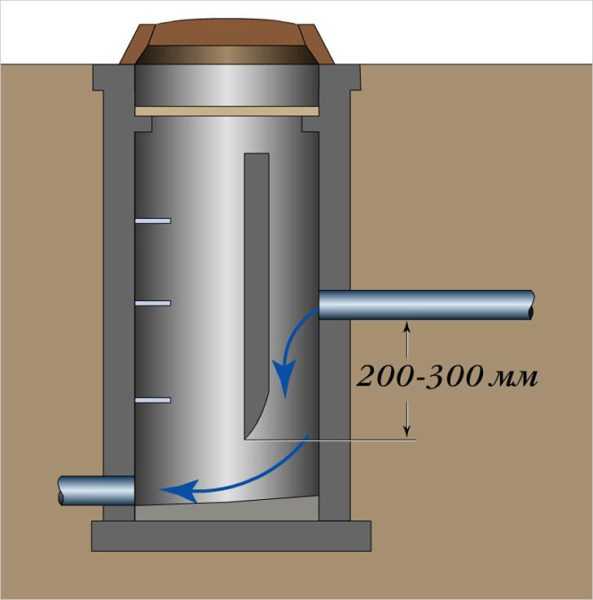

Схема перепадного колодца

Как правило, пластиковые канализационные колодцы выполняют несколько функций. Так, например, и в поворотных, и в перепадных точках почти обязательно устраиваются ревизионные люки. Это позволяет уменьшить количество элементов в системе коммуникаций и снизить ее себестоимость.

Поглотительная конструкция с дренажным слоем

Кроме того, пластиковый колодец можно использовать и для решения других задач. Например, внутри корпуса можно размещать водомерное или насосное оборудование, а также запорную арматуру. В этом случае колодец будет играть роль кессона.

Использование емкости в качестве кессона

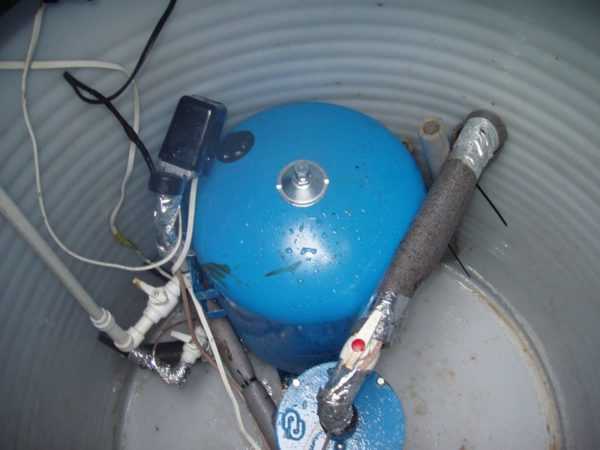

Насосное оборудование в кессоне из пластика

При размещении оборудования неглубокий колодец стоит оборудовать дополнительной теплоизоляцией, что позволит защитить механизмы от воздействия низких температур в зимний период.

Основные элементы конструкции

Колодец для канализации пластиковый не отличается сложностью конструкции.

Как правило, он состоит из трех элементов:

Варианты конструкции и основные элементы

1. Горловины – части, которая монтируется вровень с поверхностью земли. Горловина обеспечивает доступ к внутренней полости колодца, кроме того, на ней монтируется люк.
2. Шахты – самой крупной детали. Шахта соединяет горловину с основанием колодца и может иметь значительную глубину.
3. Лотка – основания, используемого либо для прокладки труб, либо для перенаправления сточных вод.

Основание с наполовину открытыми трубами

Разнообразие моделей пластиковых колодцев для канализации и водопровода обеспечивается отличиями в конструкции этих элементов:

1. Горловина колодца может быть цилиндрической или конической. Второй вариант применяется в том случае, если диаметр шахты значительно превышает стандартный диаметр канализационного смотрового люка. Также встречаются колодцы с узкой цилиндрической горловиной, установленной на широкой шахте – камере.

Варианты с конической и цилиндрической горловиной

2. Еще один вариант горловины – телескопическая конструкция. Она удобна при монтаже колодцев на значительной глубине. Цилиндрическая деталь при установке просто выдвигается на нужную длину, что существенно облегчает процесс выравнивания колодца по уровню грунта.

Телескопические и сборные конструкции

3. Шахта (тело колодца) может быть как цельной, так и сборной. Первый вариант проще и герметичнее, зато второй позволяет подбирать размеры шахты в зависимости от необходимой глубины. При установке сборной конструкции отдельные сегменты колодезной шахты соединяются друг с другом через уплотнительные прокладки.

Пример сборной конструкции

Для повышения механической прочности и лучшего сопротивления нагрузкам шахты и горловины почти всегда делают гофрированными. Иногда в качестве заготовок для этих элементов используются гофортрубы большого диаметра, что удешевляет конструкцию.

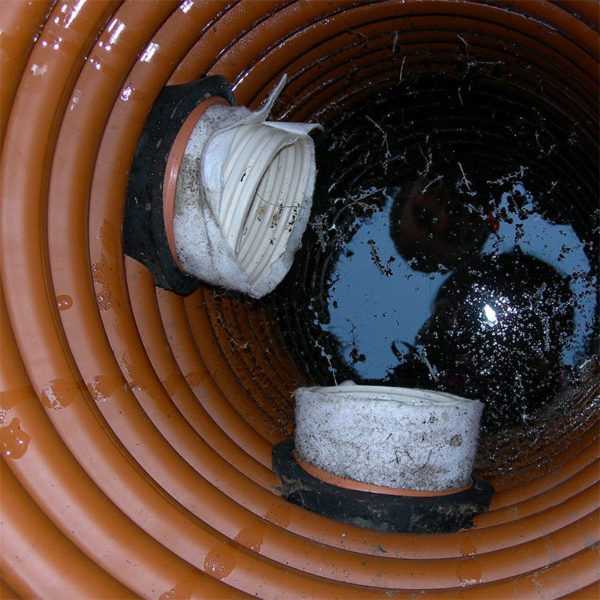

Тело конструкции часто делают из гофротрубы КОРСИС или ее аналогов

4. Нижняя часть колодца – полимерный лоток или кинета. Конфигурация кинеты зависит от количества соединяемых элементов, потому подбирают лотки уже после проектирования системы. При этом желательно не оставлять свободных патрубков, поскольку обеспечить их герметичность будет очень сложно.

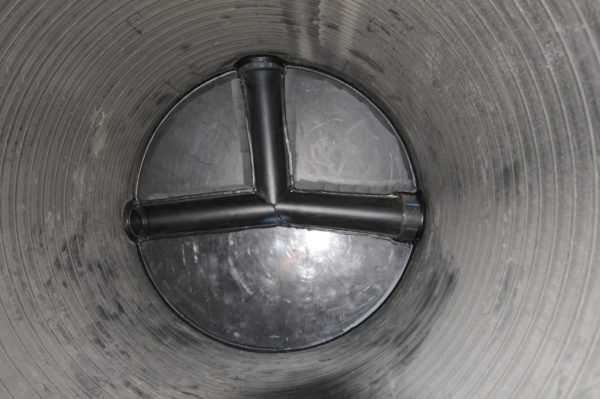

Лоток – кинета на 4 выхода

Внешний вид и чертеж кинеты

Материалы изготовления

Несмотря на достаточно простое устройство, колодцы для водопровода и канализации достаточно надежны и эффективны. Это обеспечивается не только особенностями конструкции, но и теми материалами, которые используются для их изготовления.

Подобные детали производятся из следующих полимеров:

Ревизионная модель из поливинилхлорида

1. Поливинилхлорид (ПВХ) – относительно дешёвый, прочный и стойкий к внешним воздействиям материал. Не повреждается при контакте с агрессивными средами, такими как фекальные воды. Основной минус – повышенная хрупкость при низких температурах.
2. Полиэтилен – также химически инертен, прочен и эластичен. К слабым местам полиэтиленовых колодцев можно отнести их невысокую устойчивость к длительным статическим нагрузкам. Потому в подвижных грунтах, а также там, где есть риск просадок под весом транспорта или сооружений, стенки колодца могут утрачивать эластичность и герметичность.

Емкости из полиэтилена

3. Полипропилен – хорошо переносит механически нагрузки, химические воздействия, перепады температур и т.д. Недостаток полипропиленовых колодцев – достаточно высокая цена, особенно по сравнению с аналогами из других материалов.

Полипропиленовый резервуар

Преимущества пластиковых изделий

У описанных в предыдущем разделе конструкций есть ряд очевидных достоинств:

1. Полимерные детали практически не подвержены воздействию кислот и щелочей, потому они не разрушаются даже при длительном контакте с почвенным раствором.

Химическая стойкость и высокая герметичность – основные плюсы системы

2. То же касается и влагостойкости: стенки колодцев сохраняют герметичность даже в очень влажном грунте. С другой стороны, содержимое канализационной системы не фильтруется в почву.

Здесь все зависит от герметичности соединений, потому при монтаже нужно строго соблюдать технологию стыковки отдельных элементов.

Механическая прочность деталей также заслуживает похвалы

3. Относительно небольшая масса пластиковых деталей (по сравнению с бетонными кольцами и трубами) существенно облегчает выполнением монтажных работ. Так, устанавливать колодцы для частных сетей можно в одиночку и без применения спецтехники.

Монтировать элементы можно самостоятельно

4. Конструкция элементов облегчает подгонку и стыковку деталей. При необходимости изменения длины горловины или шахты пластиковые стенки без труда режутся ножовкой.

Широкий ассортимент позволяет собирать изделия по принципу конструктора

5. Широкий ассортимент изделий дает возможность подобрать колодец практически любой конфигурации и размера.

Как монтировать?

Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.

Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.

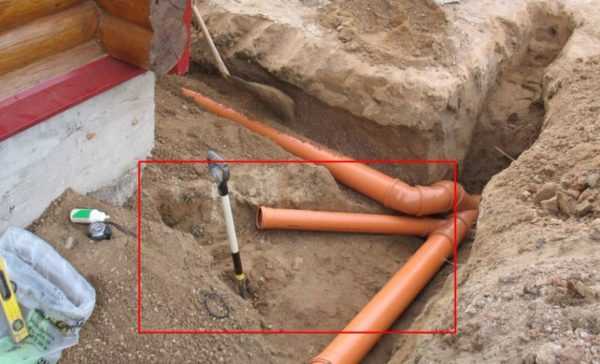

В месте установки делаем расширение траншеи, как показано на фото

Инструкция по установке ревизионного пластикового колодца проста:

1. В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
2. Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
3. Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.

Чем больше конструкция, тем надежнее должно быть основание

4. Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
5. После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.

kanalizaciya-expert.ru

Колодец-септик своими руками: описание, устройство

Почти ни один дачный участок сегодня не обходится без канализации, водопровода и системы отопления. Выгребные ямы довольно неудобны в качестве конструкций для отвода нечистот. Они устарели, а вот покупные септики довольно дорого обходятся, поэтому так и не смогли стать оптимальным вариантом. В связи в этим довольно часто домашние мастера устанавливают колодец-септик.

Вы тоже можете последовать их примеру, однако перед началом работ обязательно нужно ознакомиться с технологией. Ведь если ее не соблюсти, можно спровоцировать экологическую катастрофу на местности. Грунтовые воды могут оказаться загрязнены, как и ближайшие источники питьевой воды.

Стандартный комплект обычно состоит из:

• камеры для очистки загрязнений;
• камеры для отстаивания стоков;
• колодца для фильтрации.

Последний иногда заменяется на поле фильтрации. Конструктивные особенности септика обычно зависят от количества жильцов. Если в доме лишь несколько человек, а используют они посудомоечную машину, активно эксплуатируют ванну и душ, а также применяют стиральную машину, то достаточно будет двух очистных камер. Канализация при этом будет принимать довольно большой объем нечистот, поэтому последним потребуется тщательная очистка.

Колодец-септик может иметь лишь один резервуар-отстойник, которого будет достаточно для маленькой семьи. Это верно, когда в доме небольшое количество техники. Такая система обычно имеет два колодца. Если предстоит обустраивать канализацию на 5 человек, постоянно проживающих в доме, то следует воспользоваться строительными нормами. Согласно им, объем очистительной камеры должен быть равен количеству стоков за трое суток. Это значение примерно равно 3000 л. В данном случае следует приобрести бетонное кольцо, объем которого составляет 0,62 м³. На каждый колодец при этом понадобится 5 колец. Для каждой камеры будет достаточно трех.

Выбор места

Перед тем как установить колодец-септик, вы должны выбрать оптимальное место для проведения работ. Важно при этом учитывать допуски, которые оговариваются в нормативных документах. Например, сооружение не должно быть расположено близко к жилью человека и источникам питьевой воды.

Перед тем как начинать разметку, важно вспомнить, что шаг до жилого дома от очистного сооружения составляет 5 м или больше. Если сделать это расстояние более внушительным, то могут возникнуть сложности и издержки при прокладке трубопровода. От источника воды до септика должно быть выдержано расстояние от 50 м и больше. В этом случае речь идет о скважинах и колодцах.

Устанавливая колодец-септик, вы должны помнить об одном из главных правил, которое заключается в обеспечении подъездного пути для спецтранспорта. Уровень грунтовых вод в месте монтажа не должен быть высоким. Если трубопровод получился довольно длинным, то через каждые 20 м следует установить ревизионные колодцы, которые должны находиться ещё и в местах поворотов.

Подготовка котлованов

Установка колодцев-септиков проводится после подготовительных работ. Они предусматривают выкапывание котлована. Он должен получиться достаточно большим, чтобы в него вместились очистительные камеры и фильтрующий колодец. Если вы хотите сэкономить время, то лучше воспользоваться спецтехникой. В противном случае следует применить ручной труд.

Важно исключить попадание нечистот в почву. Поэтому в месте установки отстойников необходимо залить бетонное основание. В роли дренажа выступает 40-сантиметровая песчаная подушка. В продаже можно встретить бетонные кольца с глухим дном. Они идеально подходят для отстойников и не требуют дополнительного бетонирования. Основание следует подготовить. Наиболее подходящим вариантом для этого станет подушка, толщина которой составляет 50 см. Она состоит из щебня, гравия и песка.

Установка колец

Кольца колодца-септика устанавливаются на следующем этапе. Для этого обычно используется подъемная техника, ведь вручную поднять бетонные конструкции невозможно. Кольца должны быть установлены по схеме и плотно соединены между собой цементным раствором.

Важно предусмотреть подвижки грунта. Для этого элементы фиксируются металлическими скобами или пластинами. Во время укладки трубопровода допустимо использование трубы с изгибом, который напоминает гидрозатвор. Это исключает просачивание неприятного запаха от сточных вод.

Защита стыков и проведение засыпки

Между кольцами есть швы, которые следует заделать цементным раствором или готовой смесью по типу «Аквабарьера». Снаружи поверхность покрывается обмазочной гидроизоляцией. Для того чтобы добиться большей надежности, следует применить наплавляемые герметики. Конструкция может быть усилена пластиковыми вкладышами. Они представлены цилиндром подходящего объёма, который располагается внутри колодца.

Гидроизоляция должна исключить проникновение стоков в грунт, это не только продлит срок эксплуатации конструкции, но и устранит посторонние запахи. На следующем этапе нужно провести обратную засыпку. Для этого вынутый в процессе формирования котлована грунт следует смешать с песком и распределить вокруг, уплотнив массу. Каждый резервуар сверху должен быть накрыт крышкой с отверстием для люка. Швы следует герметизировать по вышеописанной схеме.

Использование системы из двух колодцев

Конструкция септика – это отстойные резервуары на основе сборных емкостей. Каждая емкость соединяется с последующей переливной трубой. Обычно септика из двух колодцев достаточно. Первая емкость будет накопительной. Ее дно следует гидроизолировать. В качестве основной защиты этого колодца выступает аккумуляция стоков для отстаивания. Более тяжелые взвеси остаются на дне и разлагаются при брожении до органических простых компонентов. Вторая емкость – это резервуар для почвенной фильтрации. Под ее дном находится подушка из песка, щебня и гравия. Она нужна для механической фильтрации.

Дренажный колодец

Дренажный колодец для септика – это сооружение по типу выгребной ямы, куда поступают очищенные стоки, а после проходят фильтрацию и просачиваются в грунт. Для дачи этот вариант устройства системы является наиболее приемлемым. Он недорогой, простой и способен справиться с небольшими объемами.

Установить такой дренажный колодец можно даже на грунтах с проблемами. Для устройства необходимо подготовить яму, уложив по кругу кирпич. Между изделиями оставляются отверстия, через которые будет уходить вода. Для того чтобы вода в колодце септика не застаивалась, можно применить железобетонное кольцо, в стенках которого проделываются отверстия. Иногда с этой целью устанавливается пластиковая бочка без дна.

Установка пластикового колодца

Пластиковый колодец для септика достаточно распространен сегодня. Он имеет прочные и долговечные стенки, легок, а установлен может быть без использования спецтехники. Технология монтажа остаётся прежней. Сначала подбирается место, а после подготавливается котлован, размеры которого в несколько больше по сравнению с резервуаром.

Септик должен быть установлен таким образом, чтобы крышка оставалась над поверхностью грунта. Это позволяет контролировать работу установки. По той причине, что пластиковый колодец для септика является довольно легким, подвергается деформации и смещению при подвижках грунта, важно принять меры защиты. Для этого емкость дополняется бетонным монолитным саркофагом. Если это условие не может быть выполнено, то следует выполнить засыпку дна котлована гравием.

Заключение

Довольно часто владельцы загородной недвижимости задаются вопросами о том, в чём преимущество бетонных конструкций, которые ложатся в основу септиков. Во-первых, они имеют низкую стоимость. Во-вторых, отличаются легкостью в обслуживании. В-третьих, такие системы могут быть самостоятельно обустроены. Однако конструкции имеют и некоторые минусы. Они заключаются в наличии запаха и необходимости периодически пользоваться услугами ассенизаторской машины.

fb.ru

Фильтрующий колодец для септика и канализации: устройство и монтаж

Фильтрующий колодец

Автономная система утилизации канализационных стоков – это незаменимая часть инфраструктуры приусадебного участка любого частного дома. Способы ее постройки могут быть абсолютно разными: от подключения к коммунальным сетям общего пользования, до создания собственной инновационной системы очистки сточных вод. Промежуточную позицию между двумя этими крайними вариантами занимает фильтрующий колодец.

Что такое фильтрующий колодец?

Содержание статьи

К сожалению, большинство жителей частных домов на территории нашей страны и не подозревают о существовании современных систем автономной очистки канализационных стоков. Из поколения в поколение переходит опыт строительства обыкновенной выгребной ямы, которая, представляет собой заглубленную в землю емкость.

Возможно, Вас заинтересует информация-прочистка колодцев

И хорошо, что емкость, потому что это вполне может быть обычная яма без герметизации стен. А ведь при малейшей ошибке в выборе места расположения выгребной ямы, при незапланированных подвижках грунта или резком подъеме уровня грунтовых вод нечистоты из классической выгребной ямы сразу же оказываются в незапланированных местах.

Ладно, если этим местом будет просто поверхность приусадебного участка. Гораздо хуже, если канализационные стоки окажутся в пределах досягаемости системы водозабора. Так могут случиться большие экологические неприятности.

А ведь обыкновенную выгребную яму вполне можно модернизировать так, что она станет играть роль пусть не очень эффективного, но все-таки очистного сооружения. Речь идет о фильтрующих колодцах, которые выгодно объединяют в себе небольшую стоимость сооружения (чуть больше, чем у классических выгребных ям) и достаточно эффективную систему очистки стоков (чуть меньше, чем у септиков начального уровня).

Как действует фильтрующий колодец?

Сразу оговоримся, что фильтрующий колодец может вам гарантировать очищение не более одного кубометра канализационных стоков в сутки. Впрочем, такое оборудование достаточно легко масштабируется – просто постройте на некотором расстоянии друг от друга еще несколько фильтрующих колодцев и объем очищаемой ими сточной воды существенно увеличится.

Возможно, Вас заинтересует информация-донный фильтр для колодца

Кроме того, фильтрующий колодец можно использовать и в комплексе с другими водоочистными сооружениями. Например, его можно разместить в качестве дополнительного оборудования при установке септиков и частично очищенные канализационные стоки от септиков будут проходить дополнительную очистку в фильтрующем колодце. После прохождения септика и фильтрующего колодца канализационный сток будет уже настолько чистым, что сможет беспрепятственно сбрасываться непосредственно в грунт.

Кстати! Название «колодец», указанное в описании этого гидротехнического сооружения, достаточно условно. Таким же эффектом очищения могут обладать дренажно-впитывающие траншеи, поле фильтрации, расположенное под землей и другие подобные сооружения.

Условия сооружения фильтрующего колодца

Фильтрующий колодец, к сожалению, нельзя построить на любом участке. Самым критическим фактором размещения фильтрующих колодцев является уровень грунтовых вод и наличие вблизи очищающей конструкции водоносного горизонта. В любом случае уровень водоносного грунта должен располагаться не выше дна фильтрующего колодца, не ближе, чем в метре от него.

Кроме того, определенное влияние на выбор места постройки фильтрующего колодца является состав грунта на вашем участке. Наиболее оптимальным будет разместить фильтрующий колодец на песчаных грунтах и супесях, отличные фильтрующие функции имеет и торф. А вот если на вашем участке имеется глубокий слой глинистого грунта, размещать на нем фильтрующий колодец не имеет смысла.

Перед проектированием фильтрующего колодца обратите внимание и на площадь его дна, которая также отличается в зависимости от состава почвы на участке. Так фильтрующая песчаная подушка может составлять не менее трех квадратных метров, а на супесях такая подушка может составлять полтора квадратных метра.

Возможно, Вас заинтересует информация-гидроизоляция канализационных колодцев

При создании фильтрующего колодца в песчаных грунтах для предотвращения осыпания стенок, их можно выложить кирпичом или камнем.

Еще одним фактором, влияющим на строительство фильтрующего колодца, является глубина промерзания грунта на вашем участке. Для эффективной работы колодца зимой необходимо, чтобы его дно даже в самые суровые зимы гарантированно располагалось ниже линии промерзания грунта. Для российских регионов, расположенных в средней полосе, эта величина составляет примерно полтора метра.

Принципиальное устройство фильтрующего колодца



Наиболее оптимальным вариантом устройства фильтрующего колодца будет его расположение после одной камеры отстоя. Такая схема является, пожалуй, наиболее разумной с точки зрения соотношения «цена-качество».

При таком способе устройства автономной канализации стоки по единой трубе сначала направляются в бетонный колодец с дном, который представляет собой отстойник. В отстойнике стоки находятся в состоянии покоя и вследствие этого легкие фракции загрязнений и растворенные в воде газы всплывают вверх, а тяжелые фракции загрязнений осаждаются на дно емкости. Примерно посредине высоты колодца-отстойника монтируется перепускная труба, которая забирает отстоянные стоки уже в фильтрующий колодец. Через фильтрующий колодец очищенные стоки направляются в грунт.

Для такой системы монтируется фильтрующий колодец со стенками, состоящими из железобетонных колец. Общая глубина такого сооружения может достигать трех метров, однако максимальная глубина должна быть минимум на метр выше, чем максимальный уровень грунтовых вод на вашем участке.

Как уже упоминалось, на участке можно построить несколько фильтрующих колодцев. При проектировании их месторасположение необходимо выбрать место так, чтобы между оголовками колодезных шахт было не меньше двух диаметров колодцев.

Выбираем фильтрующие материалы для колодца

Наиболее популярными материалами для создания фильтрующей подушки в дренажном колодце являются сегменты торфяника, некрупный щебень, осколки кирпичей, кокс, фракции шлаков и тому подобные материалы. При этом необходимо обратить внимание, что самая крупная фракция в фильтрующей подушке не должна превышать 3 сантиметров.

При постоянной работе фильтрующей подушки на ней образуется активный ил. Он состоит из колоний микроорганизмов, которые в ходе своей жизнедеятельности перерабатывают органические остатки на элементарные химические вещества. Таким образом обеспечивается дополнительная очистка поступающих в колодец канализационных стоков.

Общий принцип работы фильтрующего колодца выглядит следующим образом:

• на дно колодца укладывается сначала фильтрующая подушка из щебня мелких фракций, затем поверх него размещаются осколки кирпича и шлак;
• аналогичным по составу материалом производится и обратная засыпка между стенками котлована и стенками колодца;
• кроме того, очистку поступающих канализационных стоков производит и слой почвы, расположенный под дном фильтрующего колодца.

Как выбрать форму и материал стенок фильтрующего колодца

В принципе, форма фильтрующего колодца может быть любой, но желательно, чтобы она была округлой – так будет обеспечено более равномерное распределение загрязняющих веществ по объему фильтруемых стоков.

Что же касается материала изготовления стенок, то наиболее оптимальными являются следующие стройматериалы: красный кирпич, монолитная бетонная или железобетонная конструкция, кирпич из глины. Одним из самых популярных материалов являются готовые железобетонные кольца.

Как строить самостоятельно фильтрующий колодец

Рассмотрим порядок строительства одной из самых популярных модификаций фильтрующего колодца. Такое сооружение формируется из готовых железобетонных колец.

Шаг 1

Выбираем место для строительства фильтрующего колодца. Поскольку он будет иметь прямой контакт с грунтом, располагаем его вдали от источников водоснабжения. Учтите, что на толще фильтрующей подушки со временем может образоваться большое количество осадка, который придется откачивать ассенизаторской машиной, так что предусмотрите место для подъезда транспорта.

Шаг 2

Копаем котлован под диаметр готовых железобетонных колец. Это можно сделать механическим способом с привлечением экскаватора, либо вручную. Для того чтобы выкопать шахту под бетонные кольца вручную, необходимо действовать следующим образом:

• установите первое кольцо на место будущего колодца;
• начинайте копать внутри фильтрационные кольца , выбрасывая землю наружу;
• под действием собственного веса кольцо будет опускаться в грунт;
• после того как первое кольцо опустилось грунт, устанавливается прокладка с отверстиями. Это могут быть, например, кирпичи. Отверстия обеспечат уход в грунт относительно очищенных стоков из толщи жидкости;
• устанавливается второе кольцо и копание колодцев продолжается.

Шаг 3

Размещаем в фильтрующем колодце выводную трубу канализации или перепускную трубу, выходящую из септика. В любом случае такая труба должна находиться примерно на 10 сантиметров выше, чем верхняя поверхность фильтрующей подушки.

Шаг 4

Размещаем на дне колодца фильтрующую подушку. Аналогичным составом производим обратную засыпку между стенками котлована и стенками колодца.

Кстати! Практика показывает, что наиболее оптимальным вариантом станет размещение фильтрующего элемента с более крупной фракцией по центру колодца, а более мелких – ближе к стенкам. Выход канализационной или перепускной труб должен быть расположен по центру колодца так, чтобы поступающие стоки падали на щебенку с крупной фракцией.

Шаг 5

Поверх фильтрующего колодца размещается перекрытие. Оно может изготавливаться с использованием готовой железобетонной плиты либо с применением прочных деревянных досок. Если вы хотите использовать фильтрующий колодец круглосуточно, то разумно будет оборудовать его двумя крышками, между которыми разместить слой теплоизоляции. В качестве теплоизляционного слоя можно применять минеральную вату или листы вспененного полимера.

Для обеспечения обслуживания оборудования в перекрытии размещается инспекционный люк сечением не менее 70 сантиметров.

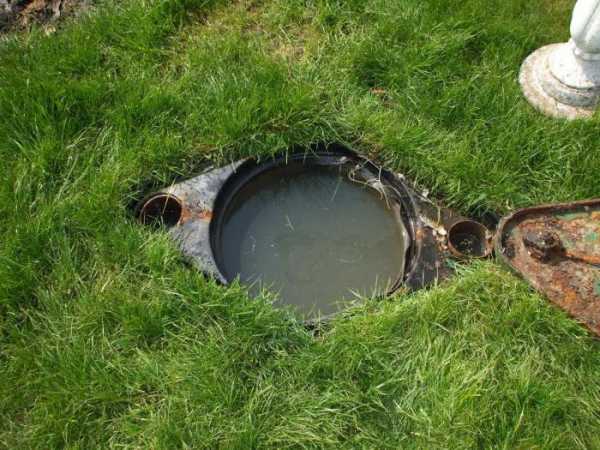

Готовая крышка для фильтрующего колодца

Оставшееся пространство засыпается грунтом также для обеспечения теплоизоляции.

В перекрытии фильтрующего колодца необходимо предусмотреть установку вентиляционной трубы, верхний торец которой должен быть расположен примерно на пару метров выше уровня земли. Таким образом из колодца будут удаляться неприятные запахи. Для того, чтобы придать оголовку фильтрующего колодца более привлекательный внешний вид его можно замаскировать под грядку или под альпийскую горку.

Как видите, даже при наличии минимальных технологических навыков и небольшого набора строительных материалов вы можете самостоятельно установить фильтрующий колодец на вашем приусадебном участке. В комплекте с колодцем-отстойником он вполне может играть роль полноценной автономной канализационной системы.

Если вы просмотрите приложенный к статье видеоурок, то сможете более подробно ознакомиться с процедурой строительства фильтрующих колодцев.

Видео – Фильтрующий колодец

kanalizaciyaseptik.ru
