Как пользоваться ручным плиткорезом правильно

Ни один ремонт в квартире не обходится без облицовывания стен керамической плиткой или кафелем. Одними из основных комнат, где в обязательном порядке выполняется облицовка стен и пола является кухня и ванная. Облицевать стены кафелем в квартире можно самостоятельно, так как услуги профессионалов расцениваются достаточно дорого. При выполнении таких работ потребуются знания того, как правильно кладется кафель, и как пользоваться плиткорезом.

Что такое плиткорез и зачем он нужен

Плиткорезом называется устройство, позволяющее осуществлять прямолинейную резку плитки необходимых размеров. Отрезать плитку можно как ручными плиткорезами, так и электрическими. Преимуществом ручных плиткорезов является отсутствие пыли при проведении работ, а также абсолютная бесшумность. Кроме того, вес и размеры таковых устройств в десятки раз меньше, чем стационарные электрические агрегаты.

Если запланирован ремонт квартиры с облицовкой стен или пола кафелем, то такой инструмент, как плиткорез понадобится в обязательном порядке. Специалисты-плиточники пользуются преимущественно электрическими агрегатами для резки кафеля. Если же человек ни разу не сталкивался с облицовочными работами, в частности с резкой кафеля, то оптимальный вариант для начала – это воспользоваться ручным инструментом.

Важно знать! Стоимость ручного плиткореза невысока, поэтому такой инструмент может себе позволить абсолютно каждый. Электрические же плиткорезы стоят достаточно дорого, поэтому нерационально покупать такой агрегат, если проводятся только разовые работы по облицовке стен или пола кафелем.

Рабочий ролик

Главное предназначение рассматриваемого изделия – это резка кафеля и напольной плитки, с чем одинаково хорошо справляются ручные и электрические аппараты. Стоит отметить, что ручные плиткорезы делают только борозды по необходимым разметкам материала, после чего кафель надламывается. Электрические аппараты же осуществляют полный распил материала по меткам, в результате чего и возникает большое количество пыли при проведении таких действий.

Устройство ручного плиткореза

Плиткорез ручной в своей конструкции оснащается очень острым резцом, представленного в виде маленького диска или ролика. Резец изготавливается из высокопрочных материалов с нанесением алмазного напыления. Как работать таким инструментом, знают не многие, несмотря на простоту его конструкции. Принцип его работы заключается в том, что плиточка не разрезается полностью, а надламывается. Для того чтобы зафиксировать изделие, имеется специальный прижимной механизм.

Каретка с роликом движется по двум направляющим, которые изготавливаются из металла. Ролик благодаря направляющим движется по поверхности плитки, тем самым делая борозду. Передвижение ролика обеспечивается за счет ручки, которая соединена с кареткой. Управление ручкой осуществляется человеком.

Резаки низкого качества быстро притупляются, поэтому при выборе обращайте внимание на стоимость, так как дешевые модели никогда не будут иметь резак с напылением из алмаза. Притупившиеся резаки следует заменить, если в инструменте предусмотрена такая возможность.

Как правильно резать плитку плиткорезом

Работа с ручным плиткорезом не представляет особой сложности. Если есть возможность, можно потренироваться на куске непригодного кафеля. Как правильно пользоваться ручным плиткорезом, узнаем далее.

1. Для начала инструмент должен быть установлен на ровной и твердой поверхности. Это этого зависит не только конечный результат, но и ваша безопасность.
2. Линия необходимого разреза расчерчивается на лицевой стороне плитки.
3. Как только расчерчены линии отрезов, следует расположить материал на рабочем основании инструмента.
4. Плитку следует упереть в дальний борт инструмента, после чего по линейке откорректировать линию разреза.
5. Ручку, соединяющуюся с резаком, следует переместить к себе.
6. Приступаем к процессу резки. Для этого слегка прижимаем ручку, после чего проводим ею по всей длине материала. Достаточно одного такого движения от себя до крайнего бортика материала, чтобы получилась борозда.
7. После этого следует слегка нажать на ручку, чтобы плитка надломилась в месте образовавшейся борозды.

При работе с кафелем важно помнить, что все движения должны быть плавными, так как малейшее неверное или не уверенное движение приведет к тому, что плитка надломится не в том месте. Резак с алмазным напылением позволяет получить достаточно точную борозду, по которой материал надламывается легко и аккуратно.

Важно знать! В месте надлома не исключено возникновение шершавости. Отшлифовать ее можно с помощью ручного напильника.

На видео ниже представлено, как правильно осуществить разрезание керамической плитки легко и оперативно.

Правила безопасности при работе с инструментом

Перед тем, как разрезать плитку при помощи ручного плиткореза, следует выполнить проверку инструмента на исправность. Именно от этого зависит безопасность человека, который выполняет работы. Несмотря на то, что ручной инструмент менее опасен, чем электрический, при работе с ним важно соблюдать следующие правила безопасности:

1. Даже если вы придерживаете одной рукой разрезаемую плитку, то обязательно контролируйте расположение руки. Резак достаточно острый, поэтому не стоит пальцы располагать близко к нему. При правильной резке кафеля используется только одна рука, которой следует держать ручку инструмента.
2. Работы рекомендуется выполнять в перчатках и защитных очках.
3. Подготовить рабочее место. Если работы выполняются на месте укладки кафеля, то необходимо оборудовать место, где будет расположен плиткорез.

Если после прочтения данной информации у вас возникают трудности с резкой кафеля, то причина может заключаться не только в отсутствии опыта. Чаще всего приобретаются дешевые китайские плиткорезы, которые имеют очень низкий ресурс работы. Чтобы этого не происходило, покупайте проверенные и фирменные плиткорезы.

Как пользоваться ручным плиткорезом

Керамическая плитка – одно из самых популярных покрытий для стен и пола на кухнях и в ванных комнатах. Высокий спрос на декоративный материал связан с его прочностью, экономичностью и широкой вариативностью дизайна. Но невозможно идеально рассчитать плитку так, чтобы она везде легла целиком и не пришлось ее резать. Разберемся, как пользоваться ручным плиткорезом.

Особенности конструкции и подготовка к использованию

Ручной инструмент для резки плитки похож на электрический и состоит из следующих частей:

• станина – мощное основание, на которое крепятся другие составляющие механизма;
• каретка с вмонтированным роликом для резки плиточной поверхности;
• направляющие, необходимые для движения каретки;
• упор, на который нужно нажать, чтобы подрезанная плитка треснула пополам.

Перед тем, как начать резать кафельную плитку плиткорезом, нужно надлежащим образом подготовить инструмент к работе:

• Убедиться в отсутствии повреждений, особое внимание нужно обратить на ролик ручного плиткореза. Если он искривился, появились зазубрины или он перестал свободно двигаться, нужно заменить его на новый.
• Почистить инструмент, не забывая про направляющие и поверхность станины.
• Осмотреть болты и гайки, подтянуть их плотнее, чтобы не болтались.
• Если каретка плохо ездит, нужно смазать направляющие инструмента маслом.

Если все в порядке, можно начинать отрезать плитку.

Правила использования

Задача, как правильно резать плитку плиткорезом, перестанет вызывать затруднения, если делать все поэтапно:

1. Замочить плитку на час-полтора в холодной воде, можно засунуть ее в ведро или накрыть мокрой тряпкой. По уверениям опытных плиточников замачивание сделает керамику более податливой и снизит вероятность крошения по краям.
2. Керамическую поверхность необходимо вытереть и провести линию будущего разлома при помощи маркера.
3. Плитка устанавливается на рабочей поверхности плиткореза, линия разлома должна оказаться точно под роликом. Если плитка слишком большая и широкая, то можно подложить что-нибудь под ее края, чтобы она не шаталась и лежала ровно.
4. Резец располагается на краю плитки в самом начале нарисованной полосы.
5. Ролик резко перемещается по поверхности, распиливая глазурь. Обязательно нужно прилагать усилия. Чем глубже разрезать, тем проще будет разломить материал пополам.
6. После этого необходимо нажать на ручку и плитка разломится ровно по линии.

Закономерно возникает вопрос, как отрезать плитку плиткорезом и в какую сторону двигать каретку? Одни утверждают, что правильно двигать ролик на себя, поскольку в таком случае можно легко приложить требуемые усилия, чтобы разрезать ровно и глубоко. Другим удобнее толкать от себя, поэтому можно попробовать оба варианта и выбрать самый удобный и эффективный. Если борозда получилась недостаточно глубокой, нежелательно пытаться пройтись роликом ручного плиткореза еще раз, в таком случае края начнут крошиться и будут неаккуратными.

Несмотря на то, что многие мастера утверждают, что резать керамогранит – дело сложное и неблагодарное, резать его ручным плиткорезом нужно так же, как и кафель. Разница лишь в том, что для керамогранита потребуется ручной плиткорез с большой станиной и специальным роликом, на который нанесено алмазное напыление.

Разрезать кафельную плитку плиткорезом идеально получается не всегда, в большинстве случаев нужно дополнительно обработать края, пользуясь шлифмашиной или наждачной бумагой.

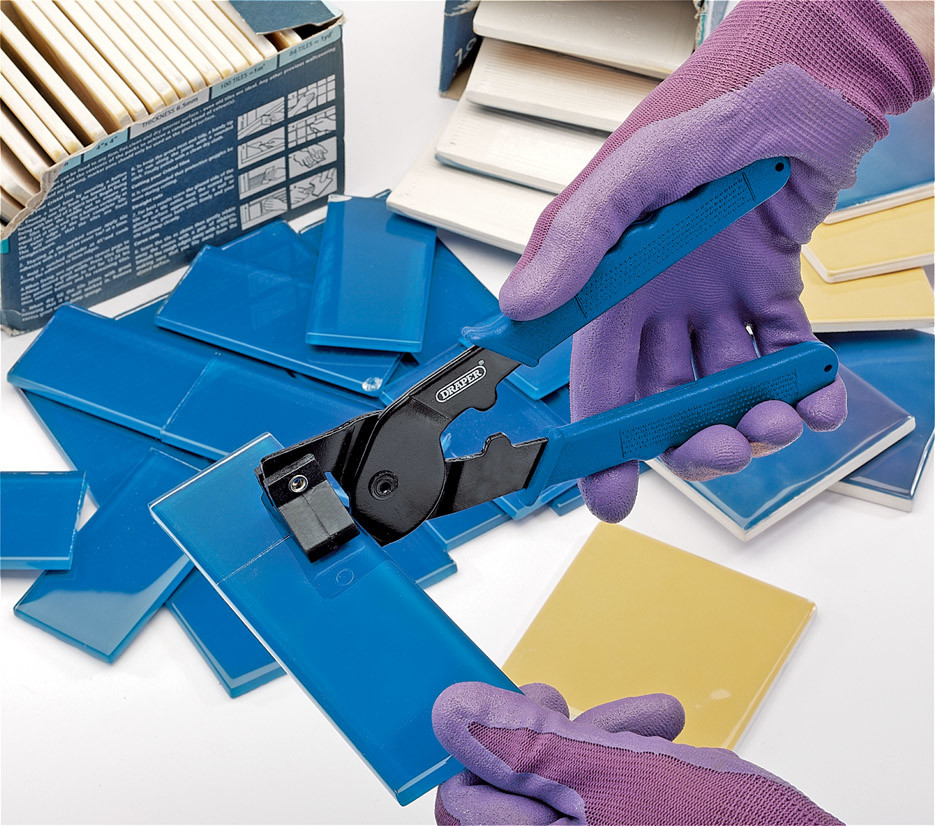

Использование кусачек для плитки

В отличие от ручного плиткореза, кусачки требуются для того, чтобы разрезать фигурные элементы. Например, без них не обойтись, если нужно правильно подогнать настенную плитку по размерам для укладывания вокруг кранов, дверных косяков или напольную для расположения вокруг основания унитаза. Также их можно использовать для отрезания небольших полос с краев плитки по предварительно сделанной при помощи ручного плиткореза или стеклореза борозде.

После того, как была сделана линия разлома, можно приступать к использованию кусачек. Им нужно откусывать по маленьким фрагментам, следя, чтобы не образовывались ненужные трещины. При резке инструментом возможно появление заусенцев и неровностей, поэтому по окончании работы края плитки хорошо отшлифовываются.

Режем при помощи других инструментов

Как пользоваться ручным плиткорезом, мы разобрались, но что делать, если нужно обработать всего пару плиточек и нет желания покупать специальный инструмент?

Можно пользоваться следующими способами:

• При помощи стеклореза проводится линия разлома, плитка кладется на инструмент так, чтобы он располагался точно вдоль борозды. Затем надавливаем на противоположные края и материал трескается пополам.
• Используя победитовое сверло, с нажимом царапаем керамическую поверхность режущим кончиком инструмента, кладем плиточку на сверло или карандаш, давим на края и ломаем пополам.
• Обычным канцелярским ножом делаем борозду, проведя по поверхности несколько раз. Разламываем так же, как и в двух предыдущих способах.

Отрезать плитку ручным плиткорезом самостоятельно в домашних условиях не так трудно, как кажется. Если правильно выбрать инструмент, ухаживать за ним и следовать инструкции, то он прослужит долгие годы и разрежет не один десяток керамических и керамогранитных плиток.

Как пользоваться плиткорезом ручным, видео инструкция

Для того чтобы идеально обрезать керамическую плитку, в большинстве случаев используют ручной инструмент как плиткорез. Преимущественно, чтобы пользоваться им, не нужно иметь профессиональных навыков, соответственно инструмент вполне успешно можно применять в домашних условиях.

Плиткорез ручной имеет достаточно много положительных моментов, к которым можно отнести простое использование в результате получается очень четкий разрез. Рукоятка выполняет дополнительно еще и функцию рычага позволяющий уменьшить приложенные усилий до минимума.

В то же время не обошлось и без некоторых отрицательных моментов. К примеру, ручной плиткорез нельзя использовать на очень близком расстоянии от края плитки (допустимое расстояние для работы, должно быть не менее пяти миллиметров).

Перед началом работы необходимо тщательно изучить то, как пользоваться ручным плиткорезом. Если у вас возникают трудности в данном вопросе, то на нашем сайте вы можете найти видео, где указаны все подробности и нюансы.

Что такое плиткорез и зачем он нужен

Многие люди не имеют понятия, что такое плиткорез и зачем вообще нужен такой инструмент. Если более подробно рассматривать данный вопрос, то — это самый обычный аппарат, который позволяет быстро и аккуратно разрезать керамическую плитку. На сегодняшний день в строительстве активно применяют и ручной тип инструмента, и электрический. Стоит отметить, что легко справиться с эксплуатацией можно только в случае применения ручного плиткореза, но с электрическим вариантом могут возникнуть некоторые трудности.

На что следует обратить внимание при выборе плиткореза видео

Даже если учитывать, что инструменты обоих типов имеют одинаковое название, они совсем не похожи друг на друга. Единственным исключением, конечно, есть окончательный результат применения инструмента. Для того чтобы можно было пользоваться плиткорезом ручным, нужно с его помощью сделать борозды (агрегат имеет очень острые резцы), а затем уже сделать надлом плитки. В свою очередь электрический тип плиткореза работает с помощью аккумулятора или же от электрической сети и по своему внешнему виду и по принципу работы может немного напоминать циркулярную пилу. Распил плитки происходит с помощью очень острого алмазного диска, который имеет невероятно огромную скорость вращения.

Устройства и принцип работы ручного плиткореза

Самой главной особенностью данного инструмента является то, что он имеет невероятно острый резец. Как правило, используют алмазный, который имеет такой же принцип работы, как и простой резец. Для правильной и полноценной работы необходимо установить обрабатываемую плитку непосредственно на основании аппарата. Для того чтобы плитка не шаталась и ее можно было легко и ровно отрезать, в нижней части ручного плиткореза есть прижимная часть, которая позволяет крепко зафиксировать плитку.

На этой прижимной части инструмента расположены резец и несколько роликов, которые позволяет плиткорезу передвигаться по поверхности материала. На каретке также находится небольшая ручка. Именно она отвечает за разную силу натиска на плитку и непосредственно на смещение резца во время работы.

Как пользоваться и резать плиткорезом ручным видео

В связи с тем, что во время пользования инструментом не возникает никаких сложностей, то его очень часто используют как в строительстве, так и в ремонтных работах, которые проводятся в домашних условиях. Ручной плиткорез имеет преимущество, если сравнивать его с электрическим инструментом, ведь он имеет небольшой размер, за короткое время инструмент позволяет сделать исключительно прямой разрез на плитке.

Если рассматривать то, что нужно резать очень прочные материалы или же слишком большое количество кафеля, то в такой ситуации ручного инструмента может быть недостаточно. Конечно, огромную роль в данной ситуации играют навыки человека и непосредственно производитель того или иного инструмента.

Как правильно резать плитку плиткорезом ручным

Для того чтобы начать пользоваться ручным инструментом, не нужно проходить никакие курсы и получать какую-то специальную подготовку. В первую очередь нужно установить инструмент на идеально ровную поверхность и, очень важно, твердую поверхность. Затем необходимо проверить остроту резца и насколько прочно были закреплены все основные элементы эксплуатируемого инструмента.

Итак, кафель нужно резать по следующей инструкции. При этом очень важно соблюдать порядок, чтобы выполнить работу качественно и быстро. Как пользоваться плиткорезом, можно также более подробно узнать из видео по данной теме, размещенного на нашем сайте.

1. На лицевой стороне кафеля нужно начертить линию разреза. Для этого используйте острый карандаш или же маркер, не забудьте о линейке.
2. После этого нужно завести плитку на поверхность ручного плиткореза, которую называют рабочей.
3. Выставите инструмент четко перпендикулярно. Чтобы это сделать, нужно достаточно сильно упереться в дальний борт плиткореза, а затем тщательно откорректировать положение используемой плитки, учитывая при этом отметки, которые вы заранее сделали на ее поверхности. В то же время не нужно забывать и том, что ориентироваться необходимо на центральную линию, которая расположена на основании инструмента.
4. Используйте ручку для того, чтобы подвести к плитке резец. Установить его нужно обязательно на самом краю изделия с той стороны, которая находится ближе к вам.
5. После этого нужно достаточно сильно прижать ручку, чтобы резец смог коснуться плитки. Таким образом, плитка должна быть прижата с помощью металлической части и роликов плиткореза.
6. Затем только одним движением, которое должно быть достаточно резким и четким, нужно провести небольшую борозду от себя и до крайнего борта плитки, которую вы режете.
7. В конечном результате, для того чтобы разломать обрабатываемый кафель, необходимо немного прижать ручку и плитка разломится непосредственно по той линии, которую вы разрезали.

Как правильно резать плитку плиткорезом видео

Таким образом, с помощью ручного плиткореза можно получить две части плитки нужного вам размера, которые будут иметь идеально ровные и невероятно аккуратные края в месте слома.

Правила безопасности при работе с плиткорезом

Для того чтобы пользоваться плиткорезом ручным было максимально безопасно и при этом результат работы был качественным, нужно соблюдать некоторые правила безопасности, а именно:

• Перед тем как приступить к работе, нужно в обязательном порядке осмотреть используемый инструмент, чтобы можно было вовремя определить все поломки и неровности направляющих, затем найти и устранить видимые повреждения плиткореза.
• Нужно пару раз пройтись по плитке вхолостую и при этом все движения обязательно должны быть плавными, без каких-либо толчков.
• Не забудьте дополнительно проверить еще и трубчатые направляющие — они должны быть идеально чистыми, без пыли и грязи. Устраните с них кусочки плитки, следы от раствора и в конечном результате, чтобы улучшить работу — смажьте небольшим количеством машинного масла.
• Кроме того, обратить внимание нужно еще и на сам режущий диск. Его состояние должно быть идеальным, ни в коем случае не изогнутым, а вращение вокруг оси крепления должно происходить без каких — либо трудностей. Стоит отметить, что во время работы ручного плиткореза не должно также возникать никаких посторонних звуков.
• Для того чтобы не получить никаких травм, лучше всего работать в специальных очках и перчатках.
• Некоторые специалисты также рекомендуют проверять на диск подачу воды, которая делает работу более простой.
• Начинать работу необходимо только после того, как диск наберет те обороты, которые вполне можно назвать максимальными.

Как резать плитку плиткорезом видео

Плиткорез ручной — как правильно пользоваться в последнее время спрашивают очень многие, но на самом деле в этом процессе нет ничего сложного. Справиться с работой сможет каждый неопытный новичок. Если все же у вас не получается отрезать нужный вам кусок плитки, то на нашем сайте вы найдете видео с максимально подробной инструкцией, которая позволит вам узнать все детали и нюансы работы такого типа. Не забывайте о правилах безопасности, ведь от этого во многом зависит ваше здоровье и, конечно же, безопасность.

устройство, как резать кафельную плитку и керамогранит, инструкция по применению, видео, секреты

Пользоваться ручным плиткорезом не сложнее, чем резать стеклорезом стекло. Нужно иметь немного сноровки и знать основные нюансы работы с инструментом. При первом пользовании оптимально потренироваться на кусочках ненужного кафеля. Когда все будет получаться, можно приступить к основной работе. Если инструмент впервые попал в руки, нужно ознакомиться с его устройством, после чего проще понять принцип работы.

Устройство и принцип работы ручного плиткореза

Производители выпускают ручные приспособления для резки плитки в разном исполнении. Однако основное их устройство схожее. Состоит плиткорез из следующих узлов:

1. Станина является основной опорой. Обычно она сделана из стальной пластины. Сверху нанесено прорезиненное покрытие, которое не дает плитке скользить во время резки. На станине прочно закреплены опоры с направляющими, по которым передвигается каретка. У хороших плиткорезов станина прочная из толстой стали. За счет жесткости обеспечивается устойчивость инструмента. Дешевые плиткорезы на тонкой станине вибрируют во время резки, отчего получается брак.
2. Рукоятка выполнена из куска трубки. Удлиненная ее форма упрощает работу ручным плиткорезом, так как образует рычаг, благодаря которому работник прикладывает меньше усилий.
3. Основным режущим элементом является колесико. Выполнено оно из твердосплавных материалов. Поверхность качественного ролика идеально круглая, без выщербленных участков и заусениц.
   Все ручные плиткорезы схожи в своем устройстве

   Важно! Затупившееся режущее колесико затачивать нельзя. Его просто выбрасывают, заменив новым элементом.

4. Лапка удерживает плитку, не дает ей сдвигаться во время резки.

Все рабочие узлы выполнены из стали и силумина. Они обладают повышенной прочностью, обеспечивают жесткость конструкции. Вспомогательные элементы могут быть сделаны из пластика или сплавов цветных металлов. К таковым относится шкала, по которой выбирают размер плитки. Она бывает даже двойная – зеркальная. Такой шкалой удобно пользоваться левшам. У ручных профессиональных плиткорезов имеется поворотная линейка. Она помогает выполнять фигурный рез под произвольным углом.

Работают все ручные плиткорезы по одному принципу. Прокатывающийся под сильным нажатием ролик прорезает на поверхности плитки борозду. В этом месте заготовка ослабевает и ее легче приложенным усилием разломить на две части.

Как работает плиткорез ручной с механическим упором

Если электрические плиткорезы разрезают полностью на две части плитку, то с ручными моделями все происходит иначе. Заготовка остается целая после проходки режущим элементом. Сначала на станину укладывают плитку. Рукоятку с кареткой перемещают по направляющим, одновременно нажимая рычаг, чтобы ролик прочно врезался в заготовку. Когда на плитке появится глубокая борозда, ее просто переламывают на две части.

Дешевые резаки быстро притупляются. Если они сделаны из тонкого металла, во время работы образуется вибрация. Все эти недостатки приводят к появлению большого количества брака. Например, затупленный ролик прорежет мелкую борозду и оставит пропуски. Во время нажима кафель треснет не на разрезе, а в другом месте. То же самое касается вибрации. Линия реза получится неровная. После разлома кромку плитки придется подравнивать болгаркой.

Можно ли резать керамогранит ручным плиткорезом

Керамогранит является прочным материалом, поэтому и плиткорез должен обладать особыми характеристиками. Для большого объема работ лучше использовать электрический плиткорез. Ручным инструментом много керамогранита проблемно нарезать. Однако делать это можно. Существуют секреты резки ручным плиткорезом плитки повышенной прочности:

1. Для керамогранита подойдет плиткорез из особо прочной стали и качественным резаком. Обычно такие ручные модели являются профессиональными. Простой плиткорез для кафеля в этой ситуации не подойдет.
2. Даже качественным ручным инструментом керамогранит сложно резать. Плиткорез используют при малом объеме работ.
3. Ручным инструментом делают только прямые надрезы по керамограниту. Причем толщина заготовки должна быть в пределах 7-15 мм.

Керамогранит можно разрезать только профессиональным ручным плиткорезом

Хороший ручной плиткорез для керамогранита дорого стоит. В этом его большой минус. Дешевым инструментом не стоит даже пытаться сделать рез. О керамогранит быстрее тупится резак. Ролик придется чаще менять.

Как правильно резать плитку ручным плиткорезом

Прежде чем научиться резать кафель или керамогранит, нужно ознакомиться с правилами использования, выбора подходящего ручного инструмента. Нужно узнать нюансы, прислушаться к советам профессионалов.

Чтобы с пользой использовать ручной плиткорез, рекомендуется учесть следующее:

1. Инструмент всегда выбирают с учетом объема работ. Если требуется перерезать несколько плиток, выгоднее купить дешевый китайский плиткорез. Все равно он остальное время проваляется в сарае или его не жалко просто выбросить. Когда предполагается большой объем работ или использование инструмента в будущем, предпочтение отдают профессиональной модели.
2. Ручной инструмент подбирают так, чтобы длина рабочего участка была больше размера разрезаемой заготовки. Иначе за один раз не получится сделать надрез. Здесь нужно продумать на будущее. Например, если предполагается резать напольную плитку, то плиткорез покупают с большим запасом длины, так как такой отделочный материал встречается внушительных размеров.
3. Перед началом резки мастера капают на ролик каплю очищенного машинного масла. За счет уменьшения трения улучшится качество надреза.
4. Во время резки рычаг с кареткой перемещают плавно без рывков.
5. У ролика должен отсутствовать люфт. Если такой недостаток наблюдается, узел меняют.

Плавное перемещение резака улучшает качество реза

Специалисты пользуются секретом, упрощающим процедуру ручной резки. За 1-1,5 часа до начала работ они смачивают плитку. Материал размягчается, становится послушнее при разломе.

Часто у неопытных людей возникает вопрос по направлению реза: от себя или на себя. Особой разницы здесь нет. Специалисты режут плитку в любом направлении. Каждый выбирает для себя удобный способ.

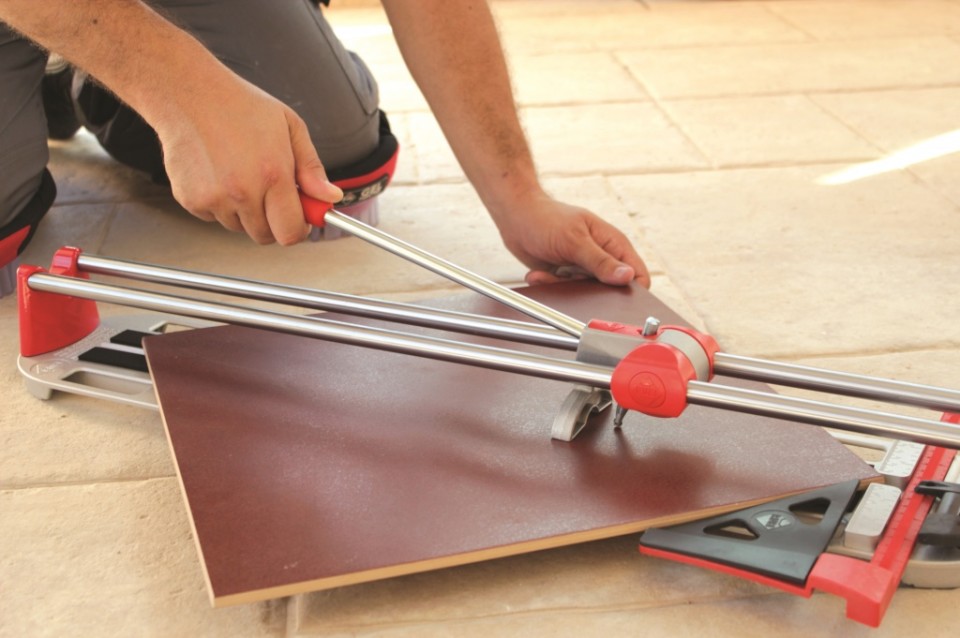

Как работать ручным плиткорезом

Работа с ручным инструментом не представляет особой сложности. Даже без всех инструкций можно взять ненужную плитку и потренироваться на ней. На практике лучше узнается, какое усилие нужно применять, от себя или на себя удобнее резать.

Общая инструкция по применению ручного плиткореза выглядит следующим образом:

1. Инструмент устанавливают на ровной поверхности. Можно использовать стол, чтобы не горбатить спину. Однако он не должен шататься, прогибаться при оказанном на него усилии.
2. На лицевой стороне плитки размечают линию реза. Заготовку укладывают на рабочую станину.

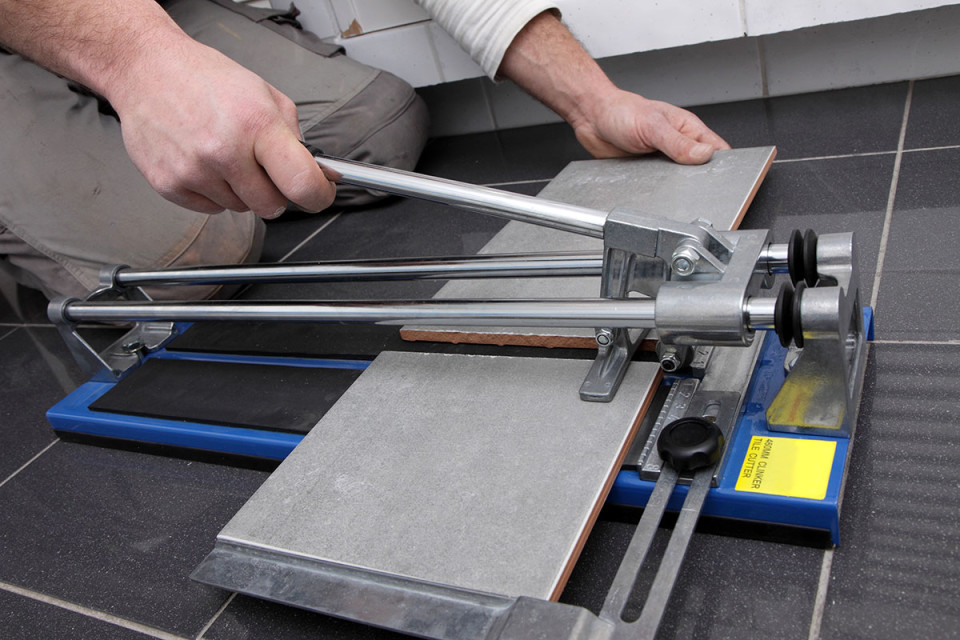

   Плитку выставляют по направляющей линейке, чтобы разметка для реза совпадала с режущим роликом плиткореза
3. Заготовку упирают в дальний упор инструмента. По направляющей линейке проводят точную корректировку.
4. Чаще всего рез делают от себя. В этом случае рычаг с кареткой и режущим роликом по направляющим перемещают к себе. Если рез делать на себя, рукояткой механизм передвигают в обратном направлении – от себя. Это будет исходная точка. Режущий ролик должен касаться края плитки.
5. Нажав рукоятку, примерно с одинаковым усилием толкают каретку по направляющим. Процесс считается оконченным, когда ролик дойдет до другого края плитки.
   Большинство мастеров режут плитку от себя, но можно и в обратном направлении
6. Когда рез будет сделан, рукояткой смещают каретку, чтобы резец оказался за границами плитки. Нажатием рычага пытаются переломить заготовку на две части.
   При нажатии рычагом плитка в месте реза разламывается от давления лапок, а резец при этом должен выходить за границы заготовки

После разлома на заготовках останется острая кромка. Ее зачищают вручную напильником или стачивают болгаркой с алмазным диском.

Нагляднее показано на видео, как правильно резать плитку ручным плиткорезом:

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью. Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку. Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.

Меры безопасности при работе с инструментом

Ручной инструмент менее опасен, чем электрический аналог. Из-под него не летит пыль, острые твердые частицы обрабатываемого материала. Отпадает необходимость использовать очки, респиратор. Многие мастера даже не пользуются перчатками. Однако совсем пренебрегать мерами безопасности нельзя.

Некоторые виды кафеля имеют глянцевое покрытие. При резке и разламывании плитки этот слой крошится, отлетает мелкими острыми частицами. Работая с таким материалов, не помешает надеть очки и перчатки.

При работе ручным инструментом не всегда используют средства индивидуальной защиты, но это не рекомендуется в целях собственной безопасности

Перед тем как пользоваться ручным роликовым плиткорезом, проверяют его работоспособность. Лучше испортить кусок ненужной плитки, чем новую заготовку. Перед началом резки подготавливают рабочее место. Под руками ничего не должно мешать. Стол освобождают от лишних предметов. Подготавливают место, куда складывать нужные и ненужные заготовки.

Ручной резак считается безопасный из-за отсутствия вращающихся механизмов на большой скорости. Все движения человек выполняет сам. Однако опасность получения травмы существует. Часто во время резки рукой придерживают заготовку, чтобы она не сдвинулась. Нужно найти ее правильное расположение, куда при резке недостает резак.

Заключение

Пользоваться ручным плиткорезом просто и безопасно при соблюдении простейших правил. Проблемы могут возникнуть с китайским дешевым инструментом. Чтобы этого не случилось, оптимально отдавать предпочтение фирменным плиткорезам.

Как пользоваться плиткорезом: инструкция пользователю

Ремонт часто связан с укладкой керамической плитки – на кухне, в ванной и туалете. Основная задача – аккуратно ее приклеить к стене или полу, чтобы получилась ровная поверхность, без перепадов и ямок. Для этого понадобится строительный уровень, а также плиткорез, с помощью которого необходимо отрезать плитку точно в размер.

Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

1. Ручными;
2. Механизированными или электрическими.

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.

Как правильно пользоваться ручным плиткорезом

Перед тем как пользоваться плиткорезом ручным, необходимо проверить его состояние – все части должны быть без видимых повреждений, режущий ролик должен вращаться без заеданий. Его поверхность должна быть правильной круглой формы, без заусенцев и выбоин. Перемещение каретки с ним также должно осуществляться без рывков и заеданий. Как правило, для этих целей в конструкции ручного плиткореза предусмотрен радиальный подшипник. Также стоит проверить и состояние станины, перед работой плиткореза необходимо очистить ее поверхность от видимых загрязнений.

Технология резки керамической плитки ручным плиткорезом выглядит так:

1. Производится разметка поверхности плитки обычным строительным карандашом согласно требуемым размерам.
2. Плитка располагается на станине плиткореза так, чтобы размеченная линия реза совпадала с траекторией перемещения каретки, на которой закреплен режущий ролик. Важно, чтобы расстояние до разреза от края плитки было не менее 10 мм, иначе получится неаккуратный край.
3. Каретка проводится вдоль разметки с небольшим нажимом. Важно в данный момент прочувствовать требуемую величину нажима, чтобы не продавить плитку, но и получить рез требуемой глубины, чтобы глазурь плитки была разрезана. Допускается проводить роликом по поверхности плитки только один раз, в противном случае рез может получиться неровным.
4. Теперь рукоятка плиткореза поворачивается в рабочее положение, поле чего резким и уверенным движением она опускается, в результате плитка аккуратно изламывается вдоль полученного ранее реза.

Специалисты советуют перед разрезанием керамической плитки вымочить ее в воде. Также упрощает процесс резания капля машинного масла, нанесенная вдоль линии разреза. Также можно прочитать статью, посвященную теме как обрезать плитку плиткорезом и без него.

А для более подробного разбора использование ручного плиткореза, рекомендую посмотреть видео (на примере плиткореза Walmer).

И еще одно (на примере, плиткореза RUBI TX-N).

Работать ручным плиткорезом будет удобно, если объем работ не слишком большой, а твердость плитки небольшая или средняя. В случае более прочной плитки лучше прибегнуть к использованию электрического плиткореза.

Как правильно пользоваться электрическим плиткорезом

Применение более технологичного устройства – электрического плиткореза позволяет получить очень аккуратный рез с несколько закругленными и гладкими краями. Острые кромки, которые получаются при работе с ручным плиткорезом, при разрезании керамической плитки устройством с электроприводом отсутствуют. Также он позволяет отрезать куски плитки шириной менее 5 миллиметров.

Технология разрезания плитки на электрическом плиткорезе выглядит так:

1. Перед тем как пользоваться плиткорезом, необходимо разметить плитку.
2. Уложить плитку на стол плиткореза вдоль настроенной направляющей.
3. Включить вращение алмазного диска и подачу на него воды.
4. Аккуратно подвинуть плитку к диску двумя руками. В момент подвода плитки под диск усилие нажима на нее должно быть минимальным. После врезания его можно несколько увеличить. Если надавить на плитки слишком сильно в момент врезания, могут появиться сильные вибрации, и плитка треснет. При выходе алмазного круга во время завершения разрезания необходимо усилие нажима также уменьшить, чтобы не образовалось сколов и неровностей.
5. Получить аккуратный разрез и отложить плитку в сторону.
6. Выключить вращение диска и подачу воды.

При работе с электрическим плиткорезом стоит учитывать рекомендации специалистов. Важно, чтобы при выполнении операции плитка была аккуратно и ровно прижата к столу плиткореза, в противном случае появятся вибрации. Также неровное расположение плитки на столе может привести к заеданию лезвия на центральном участке плитки или к захватыванию плитки диском, в результате чего получится неточный разрез, направленный не вдоль разметочной линии. Для точного перемещения плитки необходимо пользоваться направляющими, а также нажимать на плитку двумя руками, если давить на нее одной рукой, то может также получиться неровный разрез.

Не забывайте о периодической замене воды в бачке, так как в нее попадают все продукты резания – пыль и более крупные частички плитки. Они могут привести к загрязнению алмазного диска и последующему его заеданию, которое в самом плохом случае способно привести к поломке диска или плитки. Поломка диска при включенном приводе плиткореза опасна в плане получения травмы работником. Если вы видите, что диск излишне загрязнен или изношен, то следует его заменить на новый. В таком случае у вас получится сделать аккуратный и гладкий разрез.

И для закрепления можно посмотреть видео как пользоваться электрическим плиткорезом на примере Калибр ПЛЭ-200 900.

Как пользоваться ручным плиткорезом? Видео

Капитальный или косметический ремонт, так или иначе, связанный с кафельной и керамической плиткой, не обходится без необходимости время от времени разрезать её на части нужного размера. Предназначен для этой цели ручной плиткорез – переносной инструмент, служащий для прямого, криволинейного или фигурного отреза облицовочной плитки. Кроме выполнения работ с разного вида каменными и керамическими плитками с мягкой или твёрдой основой, плиткорез увеличивает производительность обработки природного камня, мрамора, кирпича, стекла и т. д. Использование качественного плиткореза позволит сделать красивую, безупречную по аккуратности кладку.

[xyz-ihs snippet=»nachalo»]

Классификация ручных плиткорезов

Плиткорез предназначен для ручной прямолинейной резки (иногда и круглых отверстий различного диаметра – с использованием кругового резака-«балеринки») керамической и керамогранитной плитки толщиной до 15 мм. Удобен для быстрой резки, бесшумен, не требует затрат на электроэнергию, своим принципом действия похож на обычный стеклорез.

По своему устройству и принципу работы плиткорезы можно разделить на:

• плиткорез ручной роликовый — эта разновидность ручного плиткореза используется для раскроя штучной единицы настенной или напольной плитки под прямым или произвольным углом. Плитка закрепляется на прорезиненном основании станины, и под равномерным давлением рычага режущим элементом (роликом) по разметке выполняется разрез или разлом.

• плиткорез ручной подшипниковый — перемещение каретки с режущим диском осуществляется по направляющим рельсам подшипниковым механизмом. Установленные в профессиональных моделях радиальные подшипники обеспечивают более длительный срок эксплуатации инструмента, высокую точность разреза и качество кромок плитки.

Выбор необходимого инструмента напрямую зависит от предполагаемых объёмов обрабатываемой плитки. Для каждой конкретной модели плиткореза в характеристиках указывается максимальный размер обрабатываемой плитки и диапазон её возможной толщины (от 4 до 20 мм). Не стоит брать плиткорез со слишком короткой станиной – универсальная длина платформы позволит обработать и настенную, и напольную плитку, а также при необходимости расположить её для более длинного диагонального разреза.

Немаловажную роль играет и производитель строительного плиткореза. Наиболее известные, отлично зарекомендовавшие себя бренды, гарантирующие качество своего инструмента: Germans Boada, S.A., RUBI, Matrix, First, Sigma.

Устройство ручного плиткореза

Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.

Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:

• Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
• Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
• Удерживающая заготовку от случайного сдвига во время нажима лапка.

Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.

В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.

Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.

Как пользоваться ручным плиткорезом?

Рабочий процесс достаточно прост:

1.  Необходимо произвести нужную для разреза разметку поверхности плитки строительным карандашом или маркером.
2. Плитка плотно укладывается на платформу станины, перемещением каретки при помощи рычага и колесика-резака проводится намечающая разделительная черта. Допускается проведение роликом по поверхности плитки только один раз во избежание неровного скошенного вторичного реза.
3. Далее рычаг поднимается, и место ролика занимает упор, который после нажима на лапку платформы ломает плитку на две части нужного размера точно по размеченной роликом риске. Основная ошибка начинающих – не стоит давить на рукоять со всей силушкой богатырской, надо прочувствовать мягкий ход режущего ролика и регулировать силу нажатия соответственно.
4. Перемещение каретки и вращение самого ролика должно осуществляться плавно, без рывков и заеданий.

Поверхность станины необходимо содержать в чистоте и своевременно удалять видимые загрязнения.

Точность и качество разлома напрямую зависит от непрерывности оставленного роликом следа, его ровности и плавности. Качественный инструмент и его роликовый резец должны работать очень аккуратно, не ломать и не скалывать заготовку – если плитка не из дешёвых, то этот пункт весьма немаловажен.

Другие виды плиткорезов

Кроме ручных, существуют более профессиональные и дорогие электрические модели, применяемые в основном на производстве или домашними мастерами для большого обрабатываемого объёма плитки. Такой плиткорез оборудован электроприводом, поворотной станиной часто предусмотрена возможность распиловки плитки под углом 45 градусов.

Работает электрический плиткорез по принципу циркулярной пилы, разрез осуществляется алмазным режущим элементом со специальным напылением.

Качество работы плиткореза с конструкцией станка напрямую зависит от веса и стоимости. Несомненный плюс такого рода плиткорезов в отсутствии пыли, т. к. конструкцией предусмотрена система пылеподавления за счёт установки снизу резервуара с водой, которого касается нижняя часть режущего диска, и в которой и оседает рабочая керамическая пыль. Вода также способствует охлаждению плитки в области разреза.

Плиткорез-кусачки обладает принципиально другой конструкцией по сравнению с рассмотренными выше. Это простой и надёжный инструмент для прямой и фигурной резки кафельной плитки и стекла. Выполняется из стали и пластмассы, края – из твердосплавного материала. Может выполнять прямую и фигурную шаблонную резку, не предназначен для толстой напольной плитки.

При работе с любого рода плиткорезами следует соблюдать правила безопасности и использовать индивидуальные средства защиты лица и рук для предотвращения возможных травм от осколков плитки или стекла.

[xyz-ihs snippet=»posledniy»]

[xyz-ihs snippet=»recommend»]

Как пользоваться плиткорезом: инструкция пользователю

Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

1. Ручными;
2. Механизированными или электрическими.

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.

Особенности современных плиткорезов

Итак, плиткорезом называют специализированный инструмент, приспособленный для разрезания отделочной плитки, изготовленной из различных материалов (керамика, камень, керамогранит и т. д. ), с образованием высококачественного разреза.

Основными конструктивными составляющими являются:

• Режущий элемент, или ролик, изготовленный из стали твердосплавных марок.
• Угломер, или транспортир, в совокупности с поворотной линейкой обеспечивающий возможность резки плитки под углом. Модели высокого профессионального уровня могут оснащаться специальным устройством, позволяющим вырезать отверстия круглой формы, — «балеринкой».
• Направляющие, жестко закрепленные в опорах
• Лапка, функциональное предназначение которой заключается в переламывании плитки.
• Основание, или платформа, обеспечивающее устойчивое положение инструмента.
• Рукоять.

Однако знание конструктивных особенностей инструмента не гарантирует получение качественного результата.

Процесс использования плиткореза в качестве режущего инструмента характеризуется несколькими отличительными особенностями:

• Возможностью получения разреза под углами 45 и 90 градусов.
• Осуществлением качественной и быстрой резки.
• Способностью резки плитки различного функционального назначения (облицовочной, напольной).

Какие достоинства применения электроплиткорезов

Станок для резки плитки с водой приобрести надо, если занимаетесь обработкой прочных материалов на профессиональном уровне. Принять положительное решение о покупке или взятия напрокат станка помогут такие преимущества:

1. Эффективность резки материалов разной толщины. В зависимости от модели плиткорезов, они позволяют разрезать детали разной толщины, что очень удобно, например, когда надо получить соответствующий размер изделия. На станках в зависимости от моделей указывается максимально-допустимая толщина материалов, которые можно резать плиткорезом
2. Отсутствие образования пыли — это одно из существенных преимуществ, что достигается за счет наличия системы охлаждения водой
3. Высокая производительность — вода в процессе резки понижает температуру диска, исключая его перегрев. Круг с алмазным напылением не нагревается, и не плавится, поэтому служит достаточно долго и эффективно, исключая перегрузку двигателя
4. Резать можно любые виды материалов от плитки до стекла
5. Продолжительный срок службы не только станка, но и режущего диска. На одном диске можно работать не менее 2-3 лет при ежедневном проведении соответствующих манипуляций
6. Возможность получать не только прямой рез под углом 90 градусов к основной поверхности материала, но и под разными углами, выставляя предварительно положение диска

Возможность резки материалов разных размеров зависит от габаритов стола. Именно поэтому, пред тем, как купить станок, необходимо предусмотреть, какие материалы планируется резать — их толщина и размеры. Есть у плиткорезов электрических с опцией водяного охлаждения ряд некоторых недостатков. Эти недостатки надо учитывать сразу, перед тем как покупать станки.

Виды водяного охлаждения на плиткорезах

Реализуется подача воды на плиткорезах за счет вспомогательной системы, состоящей из шланга подачи, который подведен к емкости или резервуару с водой. В конструкции используется также насос, отвечающий за перекачивание воды с резервуара в рабочую зону.

Подаваемая вода в зону реза стекает в другой резервуар, который располагается в нижней части стола (под столешницей). Этот резервуар в процессе работы наполняется, поэтому необходимо выполнять его очистку. На электрических плиткорезах применяется два вида систем водяного охлаждения:

1. Обычные — когда чистая вода из одного резервуара подается на рабочую часть, а затем скапливается в другой емкости. После заполнения емкости, эта вода подлежит утилизации. Недостаток системы в том, что необходимо постоянно доливать воду в первую емкость
2. Циркулирующие по кругу — этот вариант более совершенен, однако имеет свои недостатки. Вода из одной емкости подается на рабочую часть, а затем поступает в другую емкость, откуда перекачивается обратно в первую. Недостаток системы в том, что вода подается повторно с пылью и мелкими частицами, которые негативно отражаются на насосном оборудовании

Если плиткорез не имеет функции водяного охлаждения, то реализовать ее можно самостоятельно, воспользовавшись бутылкой с отверстием в пробке. В процессе резки один человек управляет режущим диском, а второй наносит воду на рабочую поверхность инструмента

Электрический плиткорез с водяным охлаждением: преимущества и недостатки

Преимущества любой вещи можно оценить, только сравнив ее возможности с аналогичным изделием, и электрический плиткорез не является исключением. Начнем по порядку. Чистый, ровный, а главное высокоточный рез без сколов краев плитки – соединить все эти три преимущества может только этот инструмент. К примеру, ручной его аналог тоже режет плитку ровно – сомнение вызывает точность и чистота реза. По сути, ручной плиткорез не режет, а ровно ломает кафель – торец плитки получается отнюдь не гладкий, каким его делает алмазный диск электрического плиткореза. Спросите, а как же болгарка? Она скалывает края плитки – к сожалению, без водного охлаждения диска сделать гладкий качественный рез не получится. Отсутствие пыли. В принципе, непыльным является и ручной плиткорез, но он, в отличие от электрического, не обладает вышеуказанными преимуществами. Возможность делать рез под углом. Ни один другой инструмент для порезки кафеля с этой задачей не справится. Для чего нужны такие резы? Вы когда-нибудь видели углы стен, уложенные с подрезкой под 45˚? Поверьте, они смотрятся намного привлекательней, чем углы, облицованные с помощью специальных уголков. Скорость выполнения подрезки. Это преимущество данного инструмента хорошо покажет себя при укладке кафельной плитки в больших объемах – поверьте, электрический плиткорез даст фору ручному аналогу и даже болгарке.

Как работать плиткорезом

Кроме того, нельзя сбрасывать со счетов и тот нюанс, что в отличие от ручного плиткореза, посредством электрического можно вырезать в кафеле сегменты любой формы. При сильном желании можно даже прорезать прямоугольные отверстия в плитке. Также имеется ограниченная возможность делать криволинейные вырезы высокой чистоты – для этого, правда, нужна практика и сноровка. Да и вообще с помощью электрического плиткореза можно кроить даже самый прочный кафель. К примеру, некоторые разновидности керамогранита, рассчитанного для напольного применения, никаким другим инструментом порезать невозможно.

Стационарный электрический плиткорез фото

Основные критерии выбора инструмента

Качество выполненной работы во многом зависит от качества инструмента, используемого в рабочем процессе. Грамотный выбор инструмента вне зависимости от его конструктивного исполнения и основных эксплуатационных характеристик обеспечивается соответствием плиткореза следующим критериям:

• Отсутствие внешних повреждений и дефектов. Контролируется путем выполнения тщательного внешнего осмотра изделия, его пробного пуска и проверки регулировок.
• Геометрические размеры платформы, длинна рукояти, жесткость основания.
• Плавность хода подвижных элементов.
• Возможность производства резки под углом. Кроме того, следует обратить внимание на простоту и скорость настройки угла резки, а также на точность конечного результата.
• Качество и материал изготовления режущего диска.
• Включение в комплект поставки инструмента запасных частей и принадлежностей.

Принцип работы

Ручной (механический) плиткорез — это выбор тех, кто занимается резкой материала редко. В данном случае работа выполняется в два этапа. Плитка закрепляется на рабочем столе и надрезается специальным валиком, после чего разламывается по наложенной риске. Важно смазывать перед резанием направляющую рамку и колесико (достаточно нанести на эти элементы несколько капель масла). Кроме того, колесико должно быть закреплено прочно и не «ходить» из стороны в сторону, иначе выполняемый надрез не будет прямым и ровным. Стоит также периодически проверять — не износился ли резец — и при необходимости заменять на новый.

Для выполнения самого реза разметьте плитку маркером, закрепите материал на станке с помощью ограничительной рамки так, чтобы колесико совпадало с прочерченной линией. Далее нужно нанести риску один раз с достаточным нажимом.

Обратите внимание: лучше всего выполнять именно один проход – так плитка расколется легче. Если на одном месте сделать несколько надрезов, сколы будут неровные.

После того как прорезь была сделана, плитку прижимают лапкой каретки у основания. После этого по ручке слегка ударяют ладонью. Здесь также важно приложить достаточно, но не слишком много сил.

Завершающим этапом обычно является обработка среза, если он неровный. Для этого используют наждачную бумагу нескольких видов (для обработки плитки разной твердости) или шлифовальный камень. Стоит отметить, что данная операция необязательна, если край будет впоследствии прикрыт другой плиткой.

Электрический плиткорез – техника, которая пригодится, если работать приходится часто. В данном случае рез выполняется в один проход пильным диском с водяным охлаждением. Такой способ резания самый эффективный для толстых (до 40 мм) заготовок.

Важно! Электрический плиткорез не предназначен для резания плитки с покрытием из карбидной крошки, так как оно разрушает оснастку. Этот вид материалов режется механическими устройствами.

Принцип работы с электрическим плиткорезом следующий. На плитке ставят разметку и закрепляют ее на рабочем столе оборудования с помощью прижимной планки или используются прямой или угловой упор, который фиксирует заготовку в необходимом положении и одновременно является направляющей. Далее запускают пильный диск. Когда он разовьет максимальную скорость либо плитку двигают под диск с определенным усилием, либо саму пильную головку ведут за специальную рукоятку по плитке.

Водное охлаждение места соприкосновения диска и материала необходимо, чтобы избежать из перегрева. Жидкость смывает большое количество абразивной пыли и мелких осколков. Поэтому её необходимо часто менять, чтобы пильная оснастка не изнашивалась быстро.

Как работать ручным плиткорезом?

Для того чтобы получить ровную линию разреза, не испортив при этом керамическую плитку, следует придерживаться несложных правил:

Инструменты для резки плитки.

1. Перед началом работы тщательно проверьте состояние всех элементов плиткореза: алмазный ролик должен вращаться без особого усилия, движения каретки должны быть плавными, без рывков. Обязательно проверьте целостность ролика – в случае обнаружения на его поверхности сколов или щербатостей ролик следует заменить, купив новый в любом магазине со строительными материалами. Чтобы движение ролика по поверхности плитки было более плавным, на него наносят несколько капель масла.
2. Поверхность станины следует держать в чистоте. Не допускается наличие грязи, песчинок или мелких осколков плитки.
3. На плитку наносится разметка. Для этого используют строительный карандаш или маркер с легко смываемыми чернилами. Кафель помещают на станину таким образом, чтобы совместить линию разреза с траекторией движения каретки.
4. Ручку опускают до того момента, пока алмазный ролик не коснется поверхности плитки. После этого с легким нажатием каретку тянут на себя. Старайтесь произвести операцию за один проход, так как в противном случае разлом может получиться неровным.
5. После надреза эмали каретку помещают в положение, когда она будет в ближней к вам 1/3 плитки. Ручку тянут вниз, во время чего специальные «крылья» давят на обе части кафеля, легко разламывая его.

Схема резки плитки стеклорезом.

Ручной плиткорез позволяет отделить куски кафеля шириной от 5-6 мм (в зависимости от толщины материала). Если вам нужно отрезать более узкую полосу, то можно произвести надрез алмазным роликом устройства, после чего, работая плоскогубцами, понемногу отламывать лишнюю часть плитки.

Во время работы металлические «крылья» могут оставить небольшие следы и сколы на поверхности эмали. Для того чтобы избежать этого, некоторые мастера приклеивают на их нижнюю поверхность кусочки изоленты.

Профессиональные модели ручных плиткорезов имеют регулируемые направляющие с разметкой в дюймах и сантиметрах, которые можно фиксировать в заданном положении. Это позволяет не наносить разметку на плитку, что очень облегчает работу при больших объемах. Направляющие также двигаются под разными углами, делая возможной фигурную резку.

Стоимость профессиональных плиткорезов довольно высока и зависит не только от функциональности, но и от производителя. Некоторые устройства оборудованы еще и так называемой балеринкой. Это простой механизм, позволяющий вырезать в плитке круглые отверстия под розетки и выключатели. На первый взгляд, наличие данной функции значительно облегчает работу, но в большинстве плиткорезов «балеринка» работает очень некорректно. Поэтому легче сделать отверстие обычной круглой коронкой по кафелю.

Ручной плиткорез имеет некоторые ограничения для работы: он легко справляется с плиткой, толщина которой не превышает 12 мм. Также им довольно трудно (а иногда и просто невозможно) резать твердое покрытие: керамогранит, гранит и плитку из других натуральных материалов. Для таких случаев рациональным решением будет использование устройств с электрическим приводом.

Как резать плитку

Процесс качественной, быстрой и более легкой резки керамической плитки, обеспечивается выполнением некоторых несложных мероприятий. Они заключаются в следующем:

• Предварительное замачивание плитки в умеренно теплой воде практически полностью исключает появление сколов и трещин в процессе выполнения разреза, а значит, существенно минимизирует количество брака.
• Периодически смазывайте режущий ролик и линию разметки машинным маслом, тем самым снижая коэффициент трения.
• Передвигайте каретку, прилагая рукой равномерные усилия, и совершая плавные, без рывков, движения, производя разрез только одним проходом.

Выполнив все подготовительные мероприятия можно приступать непосредственно к рабочему процессу.

Итак, как пользоваться плиткорезом ручным правильно:

• Посредством маркера и линейки произведите разметку керамического изделия, предназначенного к разрезу.
• Заведите изделие на рабочую поверхность платформы инструмента и зафиксируйте его при помощи зажимов таким образом, чтобы линия нанесенной вами разметки оказалась точно под колесиком режущего элемента. Для облегчения этого процесса на станине плиткореза, имеется центральная метка.
• Передвигая рукоять, установите ролик режущей части в точку начала линии разметки (ближней к вам) и слегка придавите его.
• В направлении «от себя» равномерно и плавно переместите каретку с режущим элементом по линии нанесенной разметки, делая небольшое углубление в лицевом слое разрезаемого изделия.
• Переведите рукоять в нерабочее положение и установите лапку в центральную точку получившегося разреза.
• Посредством несильного нажатия (удара) переломите изделие на две части.

Резка керамогранита

Керамогранит или грес характеризуется как отделочный материал, обладающий повышенной твердостью, что вносит в процесс его резки при помощи ручного плиткореза определенные нюансы. Например, материал, использованный для изготовления инструмента должен быть более прочным, а режущий элемент — дефекто- и износоустойчивым.

В остальном порядок действий остается аналогичным, порядку, описанному выше.

Как правило, толщина керамогранита, который режут механизмом ручного типа, не превышает 15,0 миллиметров.

Правила безопасности при работе с инструментом

Перед тем, как разрезать плитку при помощи ручного плиткореза, следует выполнить проверку инструмента на исправность. Именно от этого зависит безопасность человека, который выполняет работы. Несмотря на то, что ручной инструмент менее опасен, чем электрический, при работе с ним важно соблюдать следующие правила безопасности:

1. Даже если вы придерживаете одной рукой разрезаемую плитку, то обязательно контролируйте расположение руки. Резак достаточно острый, поэтому не стоит пальцы располагать близко к нему. При правильной резке кафеля используется только одна рука, которой следует держать ручку инструмента.
2. Работы рекомендуется выполнять в перчатках и защитных очках.
3. Подготовить рабочее место. Если работы выполняются на месте укладки кафеля, то необходимо оборудовать место, где будет расположен плиткорез.

Если после прочтения данной информации у вас возникают трудности с резкой кафеля, то причина может заключаться не только в отсутствии опыта. Чаще всего приобретаются дешевые китайские плиткорезы, которые имеют очень низкий ресурс работы. Чтобы этого не происходило, покупайте проверенные и фирменные плиткорезы.

Советы по работе с инструментом

1. Если подбираете инструмент для единоразового применения, подойдет недорогая модель, например, от китайского производителя. Для многоразового использования желательно купить ручной профессиональный плиткорез – прослужит он на протяжении многих лет.
2. В независимости от того осуществляете вы резку керамогранита плиткорезом или керамики, во внимание возьмите длину диагонали плашки. Желательно, чтобы длина рабочего участка была больше, ни никак не меньше диагонали отделочного элемента.
3. Прежде чем начать резку, нужно на поверхность ролика капнуть машинное масло. Такое решение позволит значительно уменьшить трение ролика и плашки – это поспособствует повышению качества надреза.
4. Чтобы разлом получился таким, каким надо, не спешите, не делайте резких движений. Ход коронки должен быть плавным, неспешным.  Следите, чтобы коробка во время движения не застряла.
5. Уделите внимание и ролику, он не должен иметь люф.

Источники:

• http://keramtile.ru/remont-polov-i-sten/kak-polzovatsya-plitkorezom.html
• https://pochini.guru/sovety-mastera/kak-polzovatsya-samodelnyim-plitkorezom
• https://moiinstrumentu.ru/vybiraem-dlja-raboty-jelektricheskij-plitkorez-s-vodnym-ohlazhdeniem.html
• https://www.sanyo-electric.ru/elektricheskij-plitkorez-ustrojstvo-raznovidnosti-i-prakticheskoe-ispolzovanie/
• https://www.vseinstrumenti.ru/stanki/plitkorezy/articles/950/
• https://masterinstrumenta.ru/info/kak-polzovatsya-plitkorezom.html
• https://InstrumentyvDom.ru/ruchnoj/kak-polzovatsya-plitkorezom
• https://plitkahelp.com/rezka/kak-rezat-plitku-ruchnym-plitkorezom

Ручной плиткорез Archivi — Montolit

×

• Продукты
  • Ручной плиткорез
  • Сверла алмазные
  • Алмазные диски
  • Особые продукты
  • Электропила для плитки
  • Оборудование широкоформатное
• Блог
• Блог
• Свяжитесь с нами

•
•
•

☰MENU

•
  •

Ищи:

Ищи:

•
•
•
•

•
  •

☰ МЕНЮ

• компания
• ТОВАРОВ
• Блог
• Свяжитесь с нами

ТОВАРОВ

ЗАКРЫТЬ X

Ручной плиткорез

Оборудование широкоформатное

,

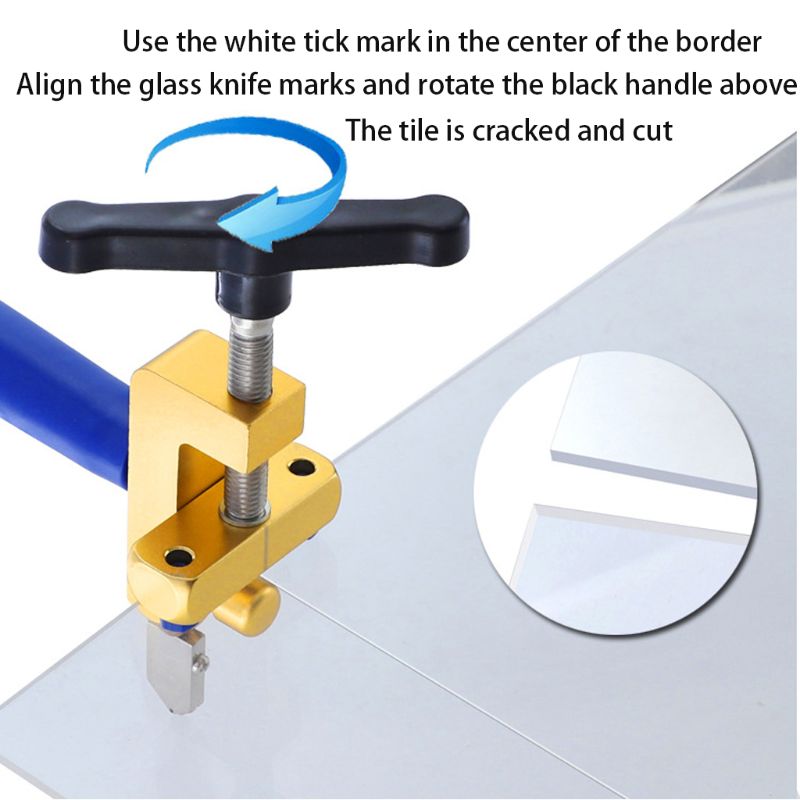

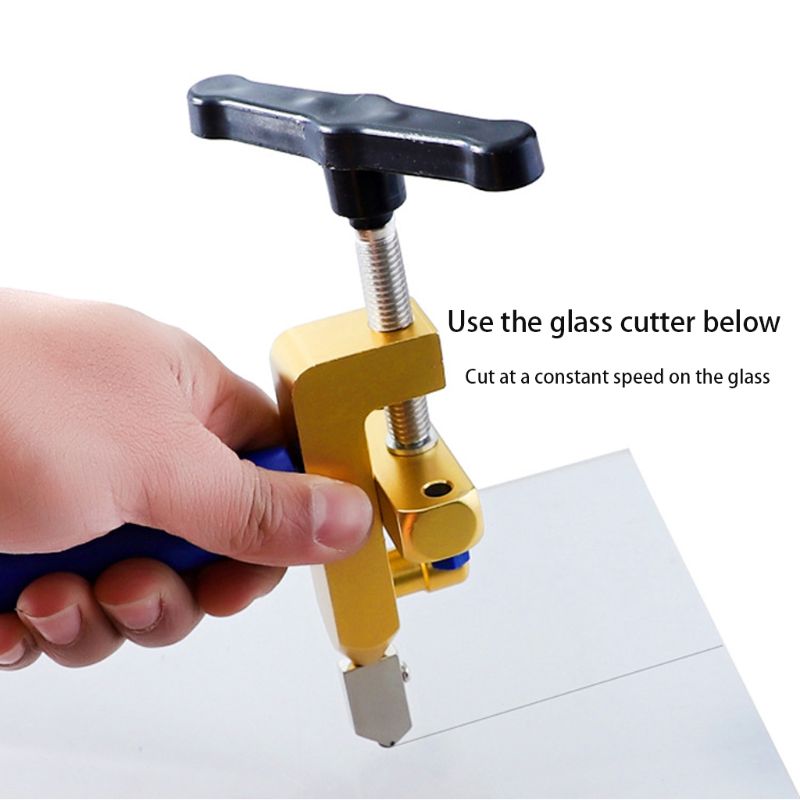

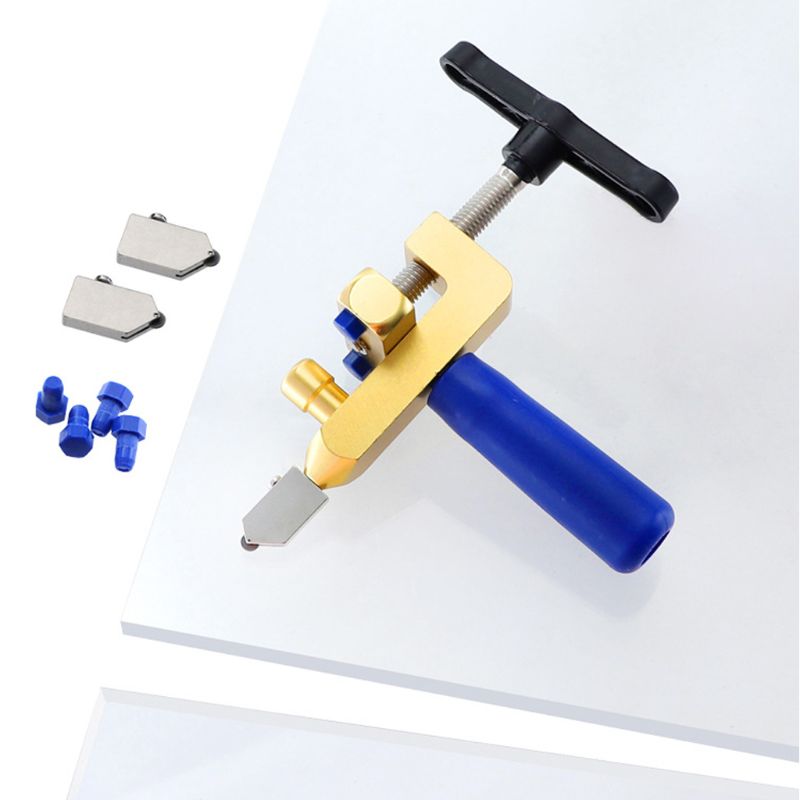

Ручной плиткорез для резки керамической плитки Открывалка для стеклянной плитки Строительный инструмент | |

Ручной плиткорез для резки керамической плитки Открывалка для стеклянной плитки Многофункциональный строительный инструмент

Описание:
100% новый, высокое качество
Характеристики:
Стеклорез два в одном: стекло, плитка, зеркальная резка
Конструкция верхней ручки делает Он легче устает, и его удобнее держать, с удлиненной ручкой для легкого введения
Увеличьте диапазон резки твердосплавного режущего круга диаметром 6 мм: 3-15 мм, резкое резание, эффективная работа

Технические характеристики:
Тип изделия : Плиткорез
Материал: Сплав
Размер упаковки: прибл.100×80 мм / 3,94×3,15 дюйма
Цвет: как показано на рисунке
Количество: 1 комплект

Используйте советы:
1. Сила должна быть равномерной и сильной при резке, иначе это повлияет на полноту отсоединения.
2. При резке используйте вспомогательную линейку, такую ​​как стальная линейка, керамическая плитка и т. Д.
3. Надевайте защитное снаряжение, такое как перчатки и очки, для обеспечения безопасности при работе.

Примечания:
1. Из-за различных мониторов и освещения Эффект, фактический цвет может немного отличаться от цвета, показанного на фотографиях.Спасибо!
2. Из-за ручного измерения допускается отклонение в 1-3 см.

Пакеты:
1 стеклорез
2 лезвия
1 запасные ножки
(демонстрация других принадлежностей на картинке не включена)

,
